Обзор материнской платы Gigabyte GA-Z97X-Gaming 7. Торжество универсального подхода

Возможности UEFI

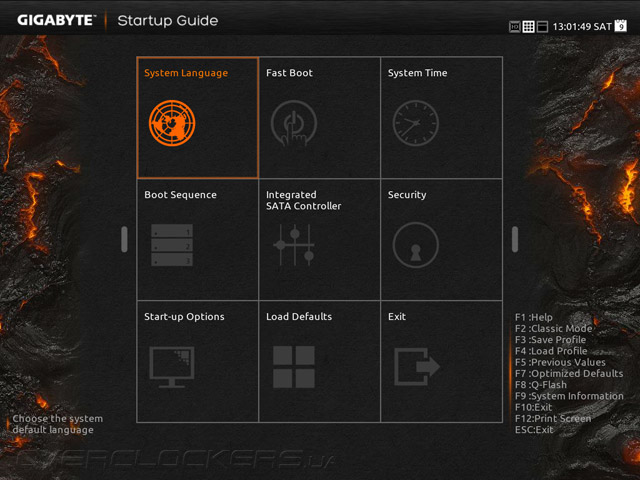

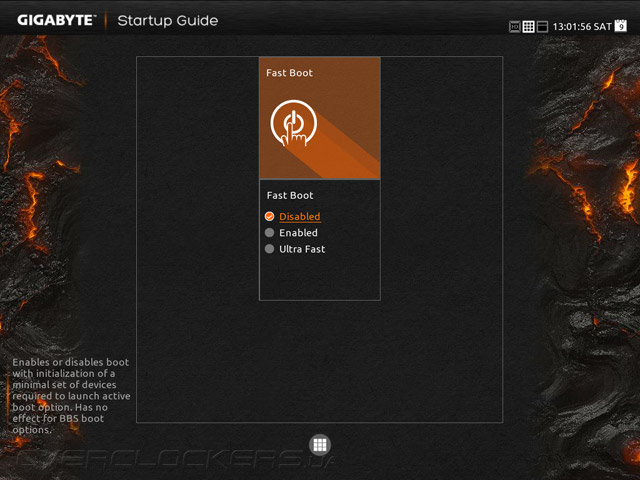

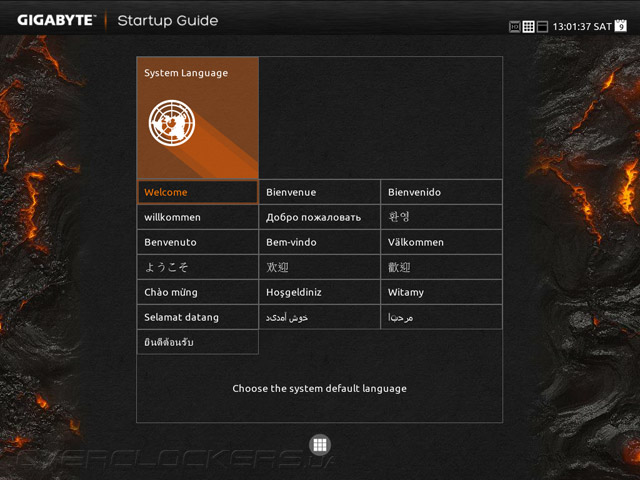

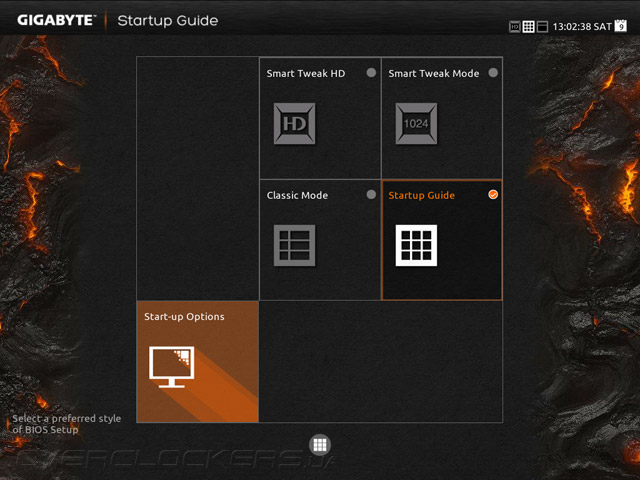

И вновь добравшийся к нам образец был оснащён последней версией микрокода. Все виденные прежде нововведения в равной степени коснулись и GA-Z97X-Gaming 7. При первом входе в UEFI необходимо пройти этап первоначальной настройки системы. Здесь в первую очередь стоит определится с режимом дальнейшего отображения меню, а переход между всеми вариантами можно выполнить простым нажатием кнопки F2.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

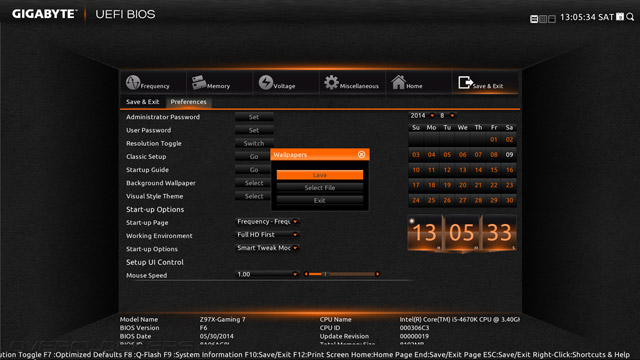

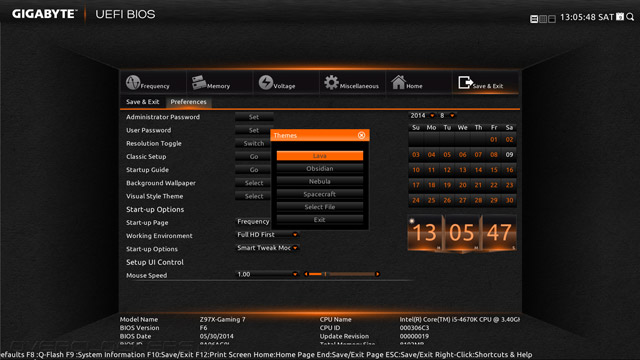

В прошлый раз меня удивила тема оформления Lava, свойственная изделиям оверклокерской направленности. Здесь оказался доступным полный набор, хотя по умолчанию именно она и была активирована. У GA-Z97MX-Gaming 5 самого списка с темами попросту нет, а изменить можно лишь фоновый рисунок. GA-Z97X-Gaming 7 в этом больше похожа на старшую GA-Z97X-SOC Force, вместе со всеми присущими той проблемами: всё такие же артефакты появляются при работе с наиболее современным режимом отображения интерфейса.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

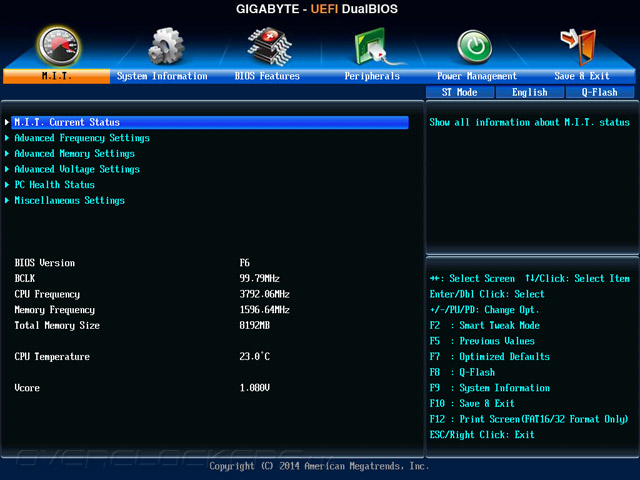

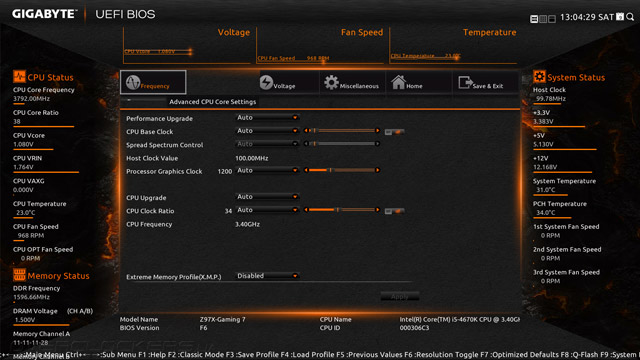

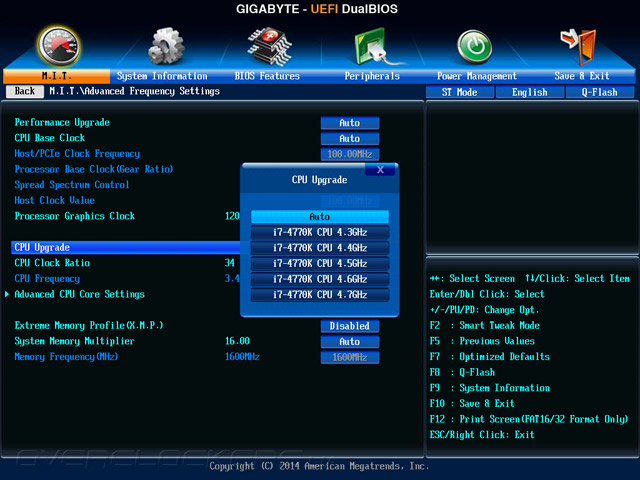

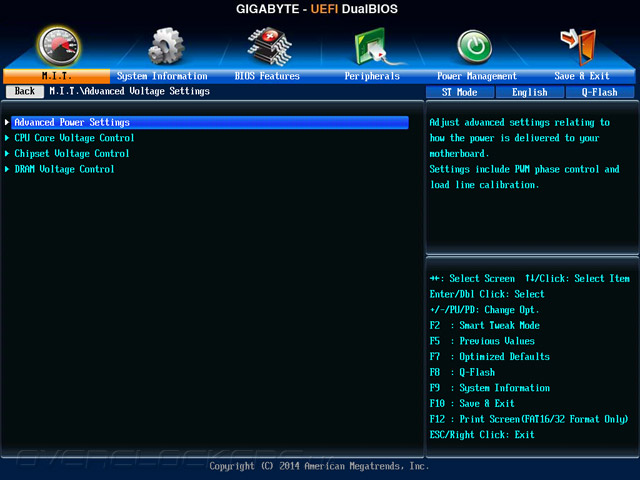

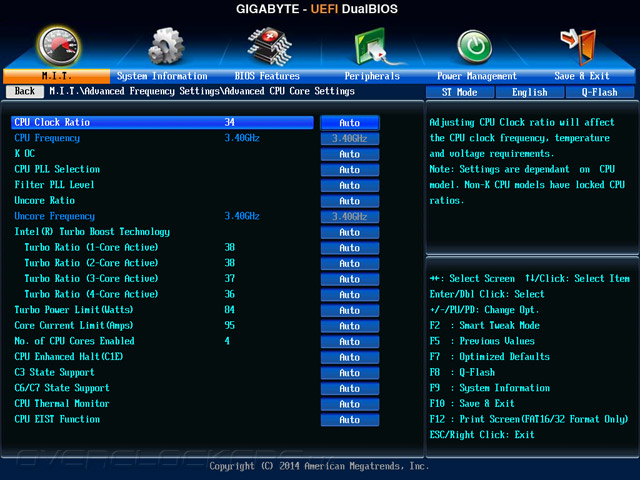

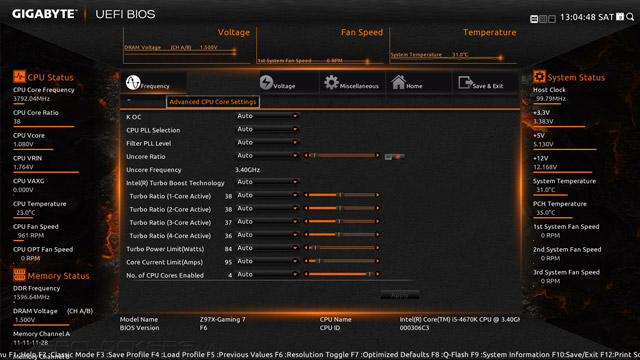

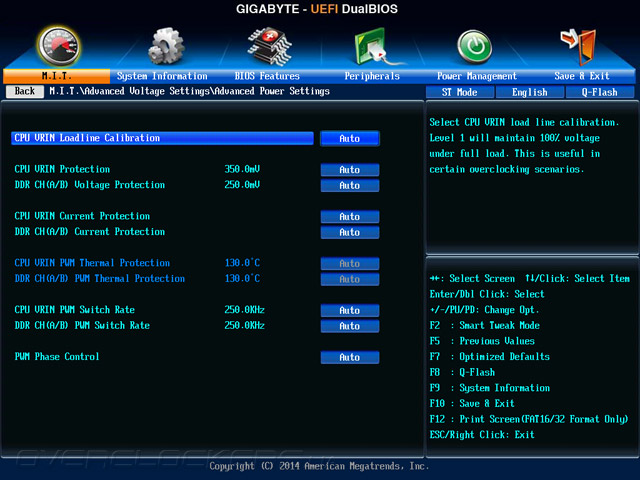

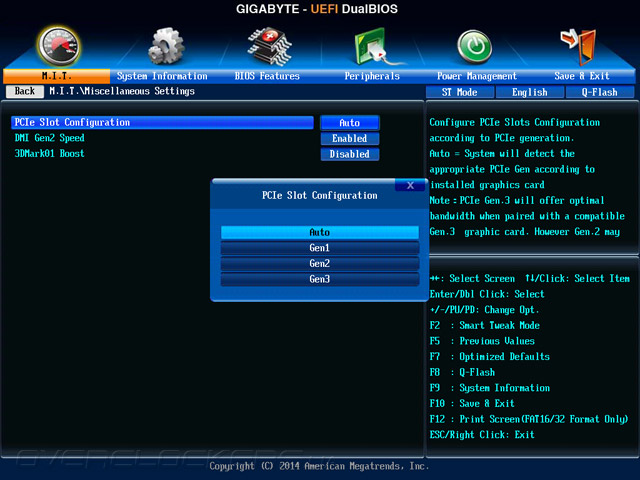

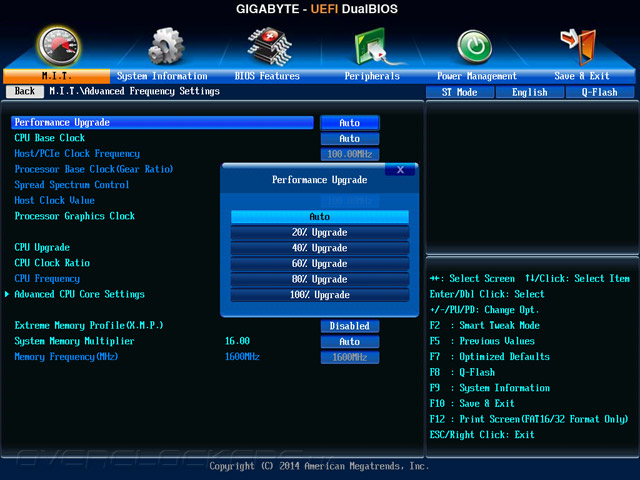

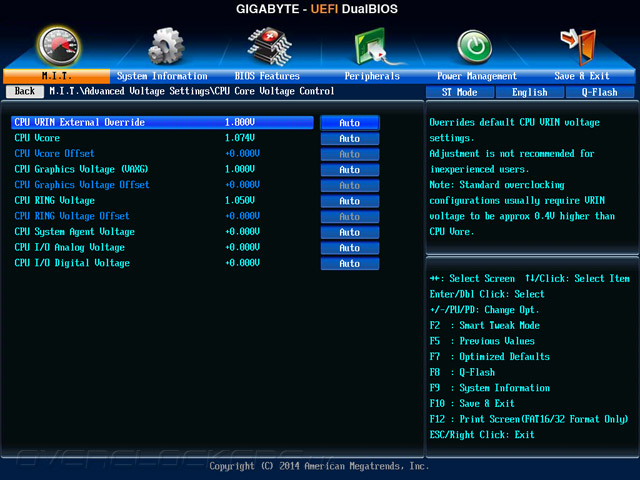

Smart Tweak Mode дублирует в себе лишь содержимое раздела M.I.T. из более знакомого меню с классическим стилем оформления элементов. Вообще, возможности «игровых» моделей совершенно идентичны, поэтому сегодня ограничимся их экспресс-осмотром, а более подробно UEFI можно рассмотреть в обзоре GA-Z97MX-Gaming 5. В сфере тонких настроек добавились пункты, ответственные за работу DDR VRM, отчего и немного изменился акцент в при установке этого питающего напряжения — шаг стал меньше. Во всём остальном — ничего нового.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Наиболее важные из параметров собраны в единую таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/Low/Medium/High/Turbo/Extreme
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,15–2,10 0,005
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,8 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

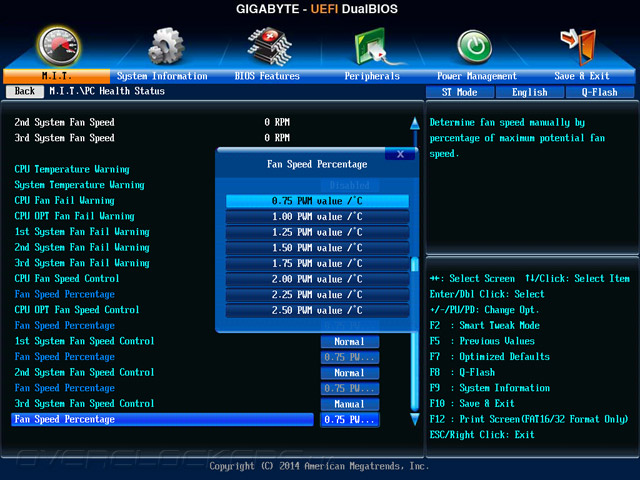

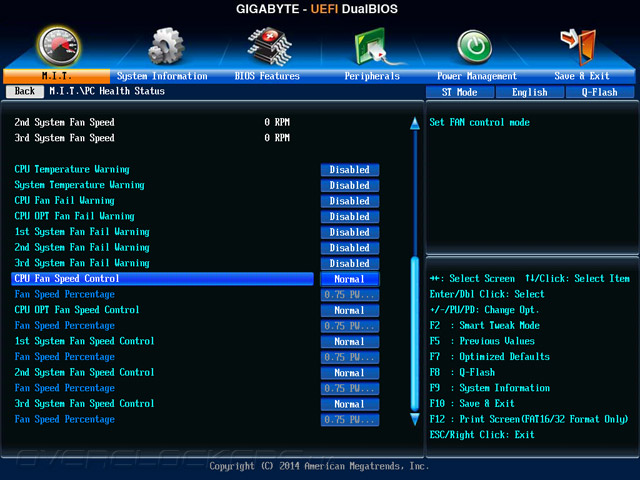

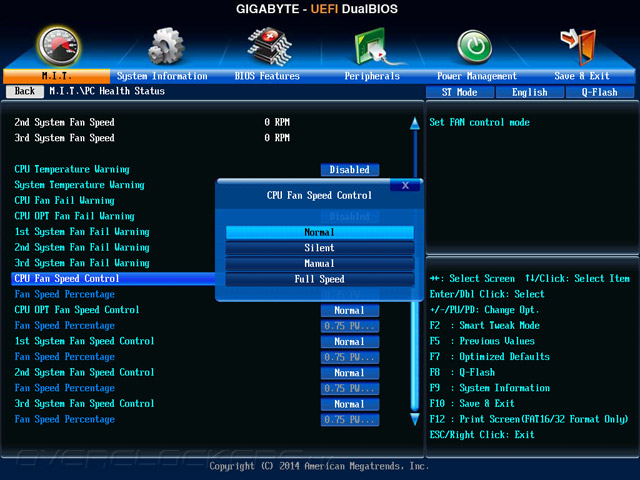

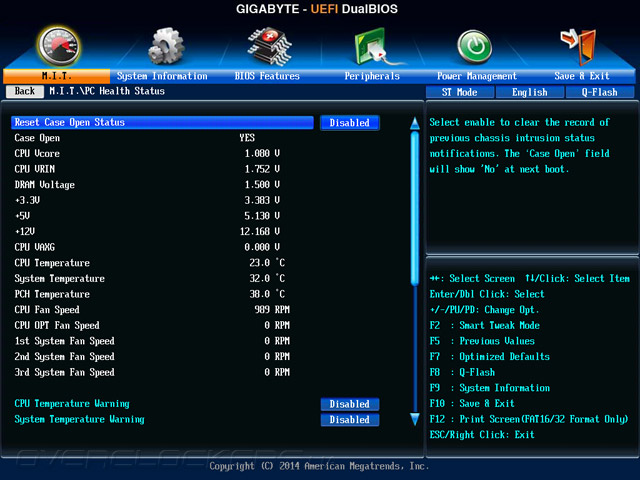

PC Health Status обладает возможностью по наблюдению и управлением работой пяти каналов с подключаемыми туда вентиляторами. Получается, для шестого охладителя предусмотрена лишь подача питания. Но, на мой взгляд, пять действительно независимых каналов — это весьма богатый инструментарий. К слову, характер их поведения также аналогичен — лишь для процессорного охладителя изменяется скважность ШИМ, тогда как для всех прочих гнёзд выполняется изменение питающего напряжения, не смотря на их четырёхконтактное исполнение. Самих возможностей UEFI не сказать чтобы достаточно, куда более удобный механизм можно найти в среде фирменного ПО.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

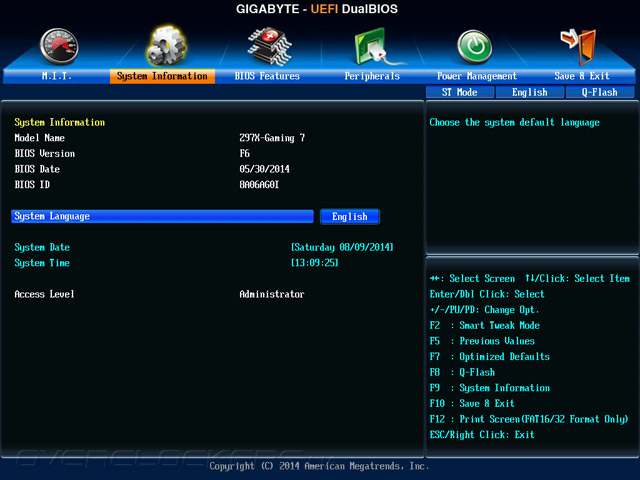

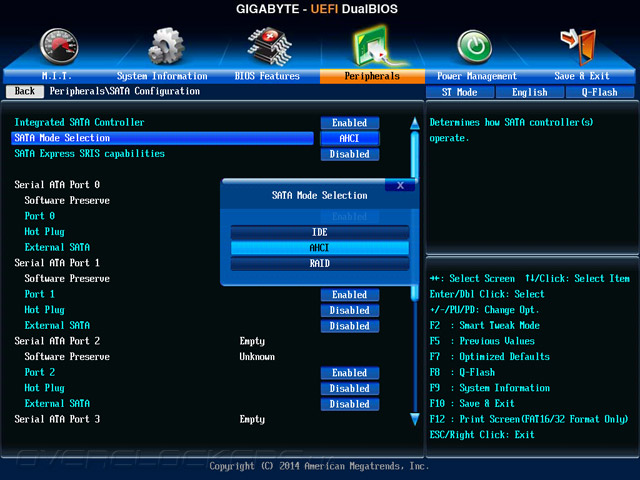

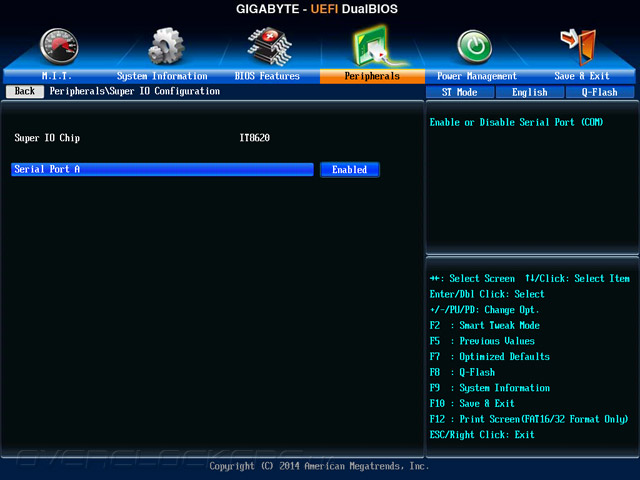

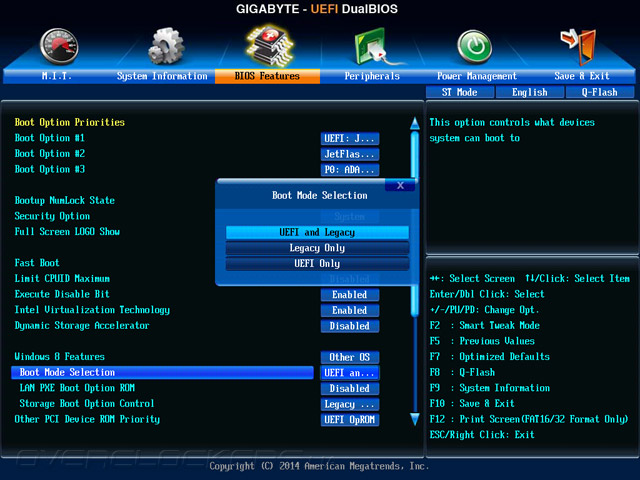

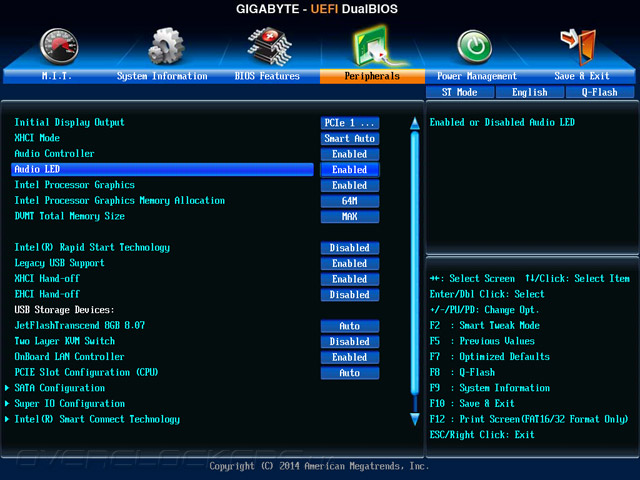

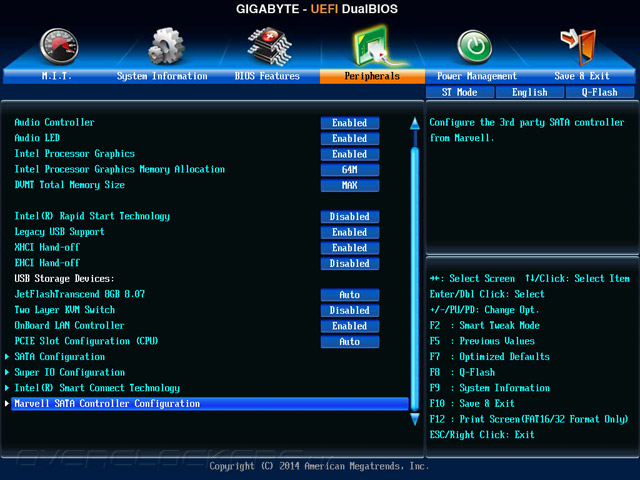

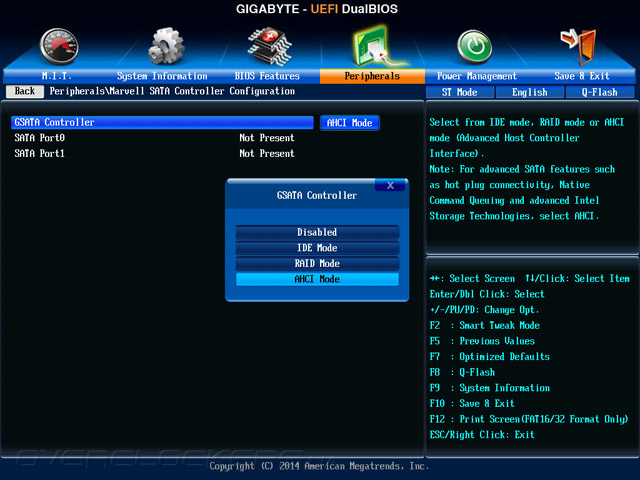

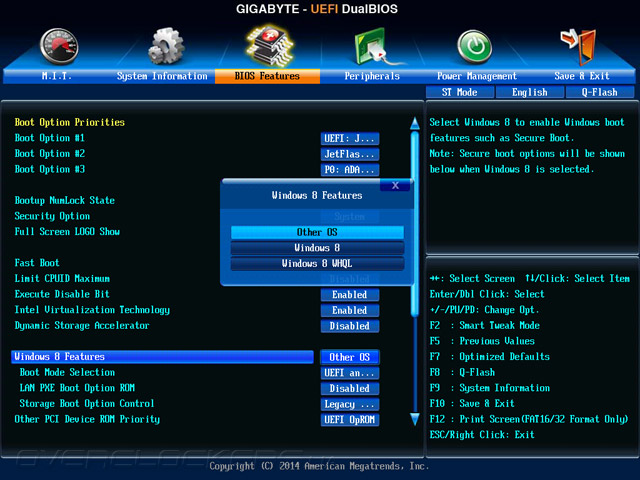

Из ряда специфических особенностей стоит отметить пункт меню, ответственный за отключение подсветки у зоны звукового кодека, а также четыре различных пункта, доступных в разделе GSATA Controller. Здесь производится настройка двух портов, реализованных посредством чипа Marvell.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

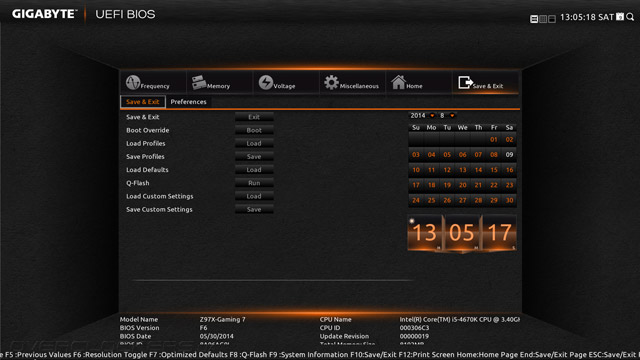

Никуда не пропала возможность по сохранению восьми профилей с собственными настройками, хотя такая возможность присутствует даже на самых дешёвых моделях вроде GA-H81-D3. Набор инструментов достаточен, главное, чтобы само поведение платы при испытаниях теперь не стало препятствием, как это уже произошло с GA-Z97MX-Gaming 5.


Комплектное ПО

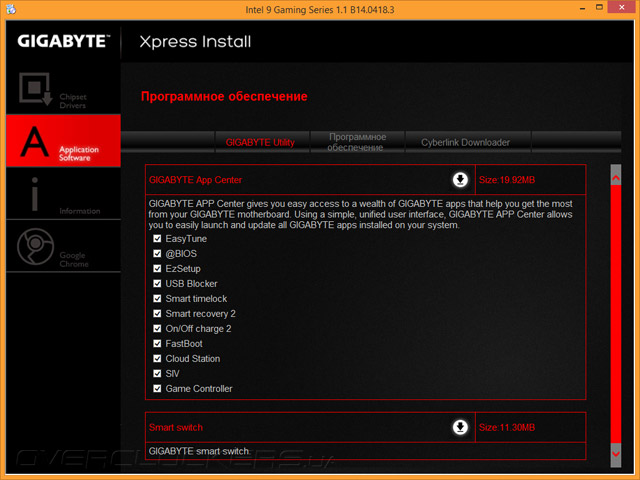

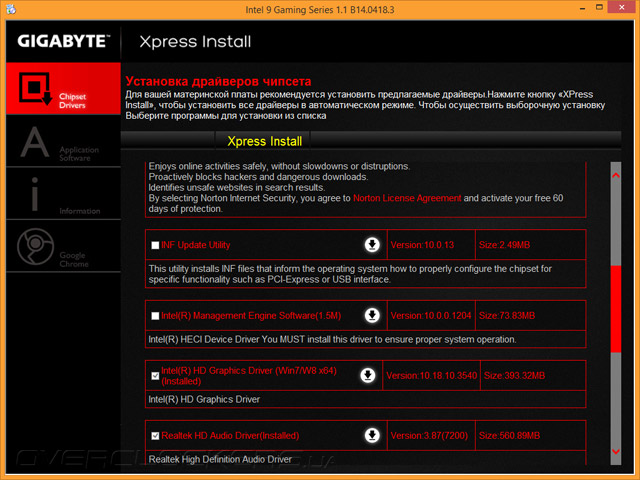

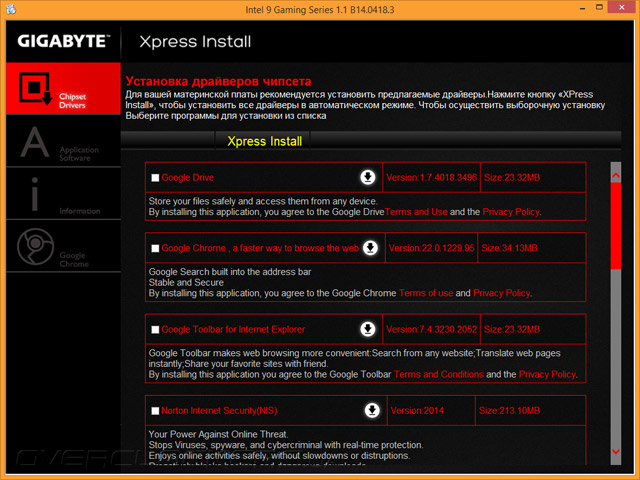

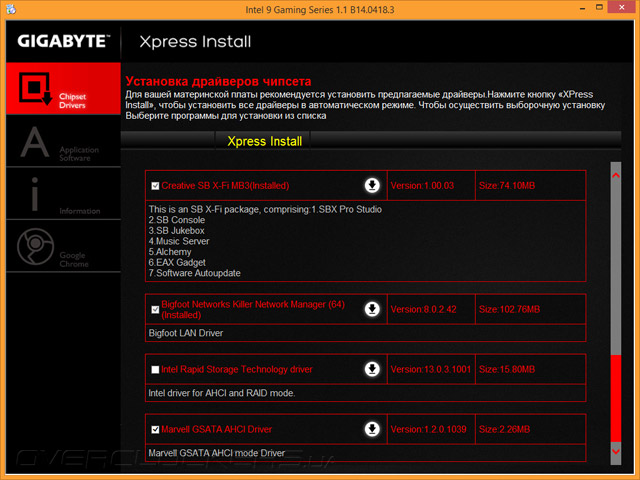

Комплектный компакт-диск оказался идентичным поставляемому вместе с младшей моделью. В этом легко убедиться, взглянув на номер его сборки, заботливо обозначенный в заголовке окна. Режим выбора требуемых драйверов дополнился необходимым пунктом, ответственным за сторонний SATA-контроллер. Application Software и все остальные страницы ничем новым не дополнились, поэтому и на них можно взглянуть в соответствующем обзоре GA-Z97MX-Gaming 5.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

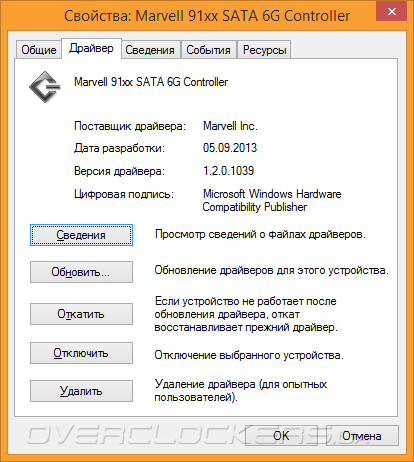

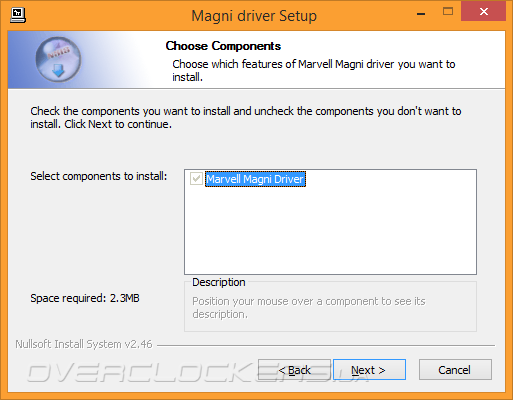

Поскольку в этот раз не пришлось устанавливать целый комплекс драйверов, недостающий в системе был инсталлирован посредством собственного мастера, очевидно, при этом никаких проблем не возникло.

Gigabyte GA-Z97X-Gaming 7

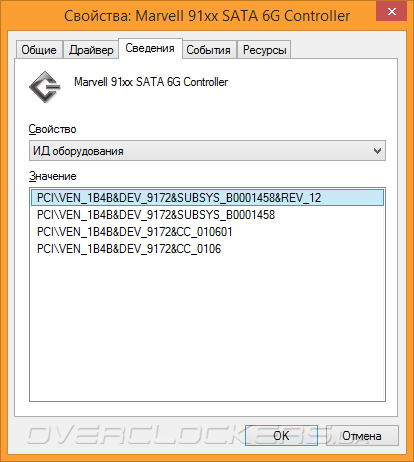

Хотя сам драйвер не был чрезмерно свежим, вероятно, сказывается долгое присутствие адаптера на рынке.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

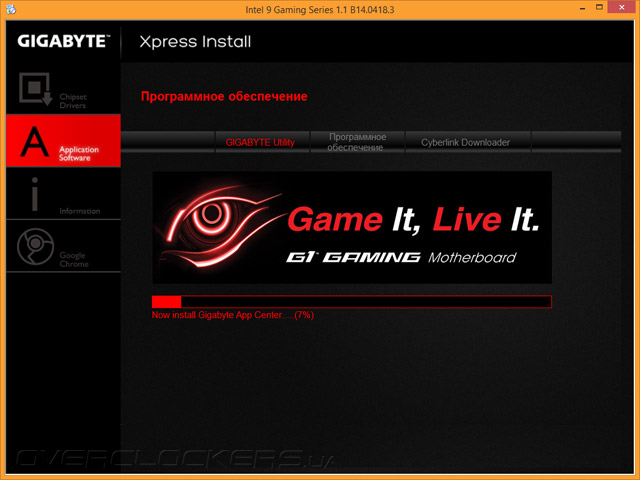

Установка фирменного набора утилит, сосредоточенных в рамках комплекса App Center, прошла без замечаний.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

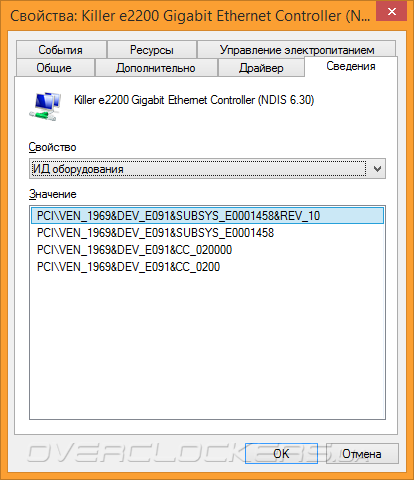

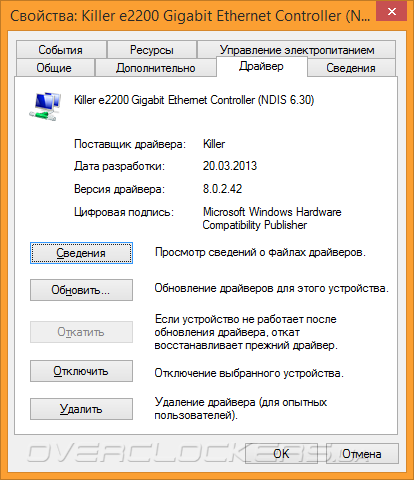

Версия драйвера Killer Ethernet Controller долгое время не меняется, значится она как 8.0.2.42, и именно такая размещена в том числе и на официальной странице продукта в Сети. Вероятно, эта сборка является действительно стабильной, отчего разработчик не спешит менять её на что-либо более свежее.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Оттого и Killer Network Manager также не сменил номер сборки — 1.0.30.1259. Никаких проблем со стабильностью работы во время тестирования обнаружено не было.

Gigabyte GA-Z97X-Gaming 7

Продукция от Creative тем более не часто обновляется, оттого номер сборки Sound Blaster X-Fi MB3 оказался идентичным рассмотренной версии продукта в составе GA-Z97MX-Gaming 5. Звуковая составляющая не самая выдающаяся — более яркие модели существуют даже в родственном сегменте продукции компании, но формируемое звучание позволяет не рассыпаться в «песок» тарелкам при раше, а бас-гитара имеет вполне артикулярную выразительность, позволяя отделить её звук от барабанов — всего этого более чем достаточно для рядового пользователя, и чего не найти на бюджетных устройствах, поставляемых с дешёвыми кодеками и минимальным числом элементов в их обвязке.

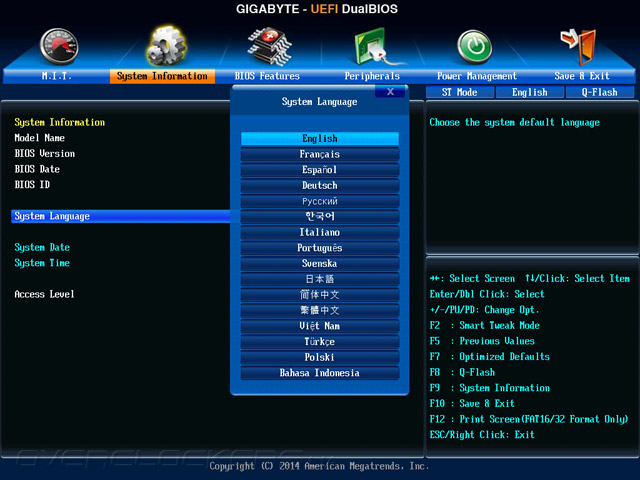

В среде App Center тоже не появилось чего-либо действительно нового, но теперь я заметил правильно функционирующий инструмент по синхронизации языка интерфейса между ПО и UEFI. Для кого-то, возможно, это окажется удобным, но мне такая помощь показалась излишне навязчивой, однако от подобной инициативы нетрудно избавиться.

Gigabyte GA-Z97X-Gaming 7

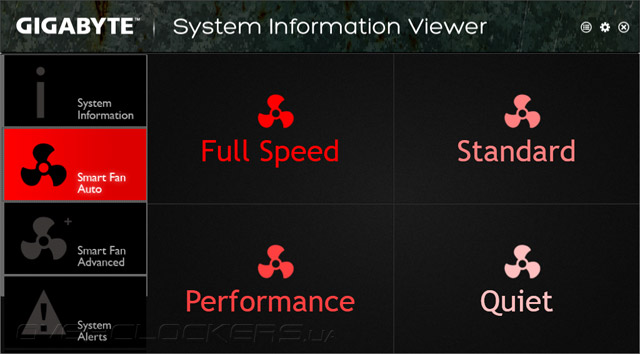

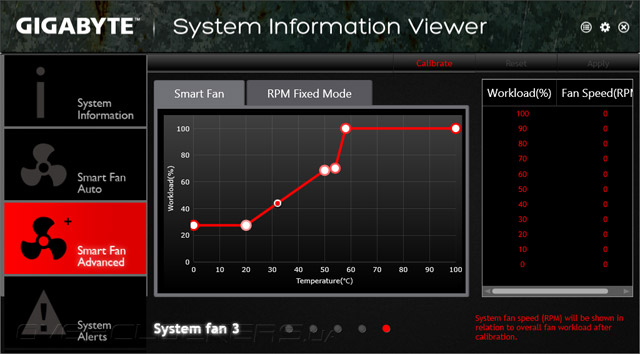

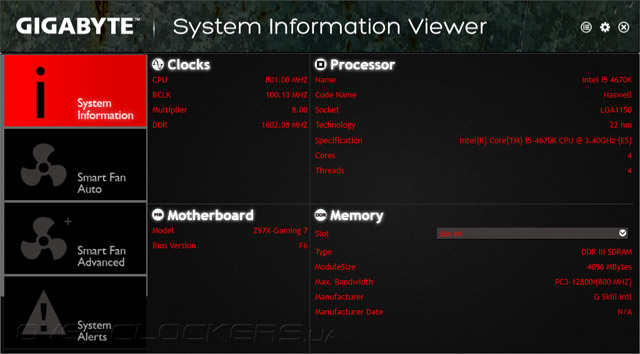

Проблемы с локализацией всё ещё наблюдаются, поэтому во избежание недоразумений советую предпочесть традиционный English. Инструмент System Information Viewer способен предоставить базовую информацию об используемых системных компонентах, а также произвести настройку режима работы охладителей системы путём предварительной калибровки устройств и последующего формирования на основе полученного паспорта с характеристиками необходимого алгоритма их работы. Каналов, как и в UEFI, доступных к редактированию всего пять.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

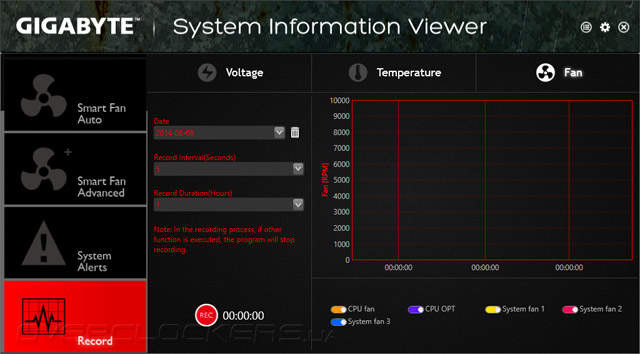

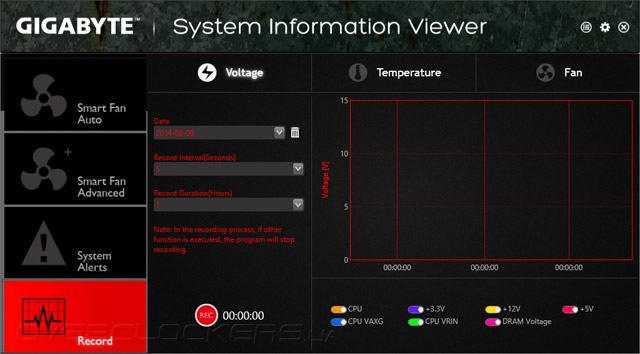

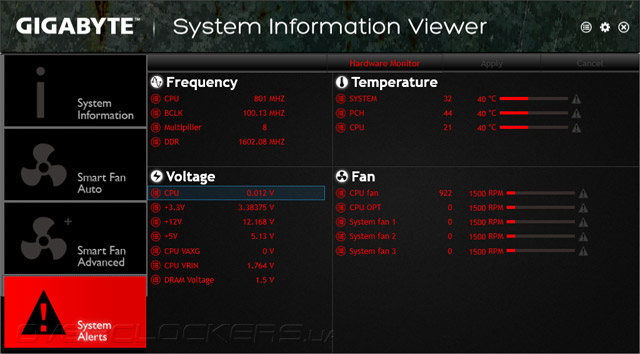

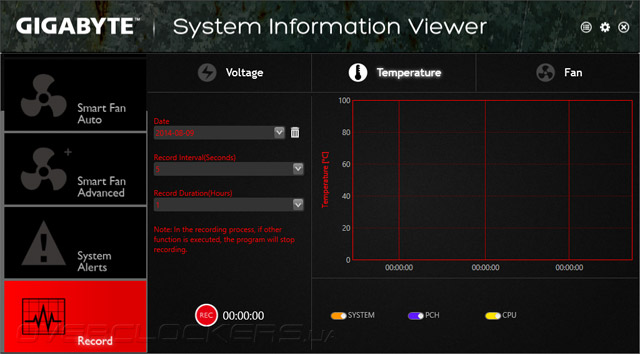

Кроме того, здесь можно установить слежение за множеством из параметров системы, а также самостоятельно контролировать их изменение во времени при помощи инструмента Record. Пожалуй, именно его на данный момент можно назвать наиболее удобным в использовании среди конкурирующей продукции, но гибкости в настройках всё ещё недостаточно чтобы он стал ярким примером для подражания.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

При открытии EasyTune предыдущий компонент стартует самостоятельно, сворачиваясь при этом в небольшое окно, напоминающее гаджет «Рабочего стола».

Gigabyte GA-Z97X-Gaming 7

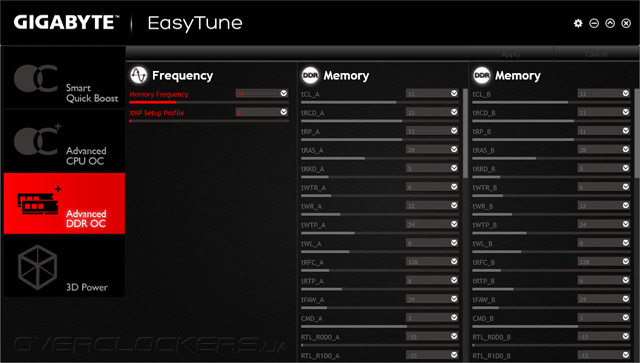

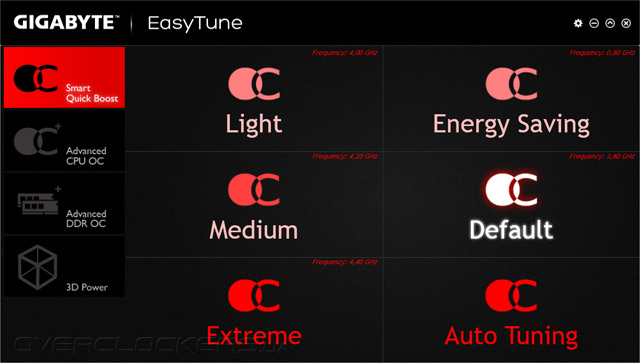

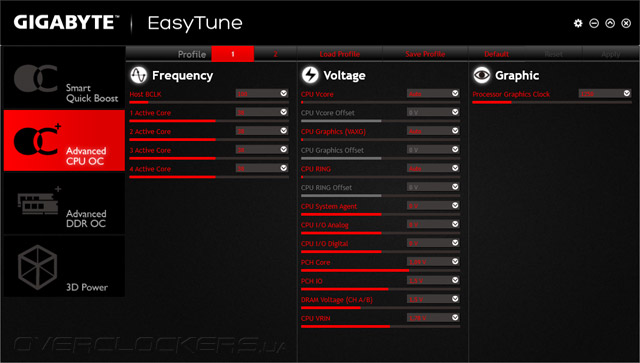

Настройку системы предложено произвести путём выбора одного из заготовленных профилей работы, или же самостоятельно выполнив настройку в Advanced режимах. Правда, возможности тех не слишком богаты: CPU OC не позволяет корректно увидеть самые из значимых напряжений — показаны лишь Offset-значения, а для DDR OC задержки предоставляют лишь справочный интерес, ведь как-нибудь поменять их нельзя. И лишь 3D Power приоткрывает завесу над многочисленными из параметров, имеющих таинственное значение Auto в среде UEFI.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

В целом, функциональность утилит вполне приличная, и в то же время ничего действительно нового найти сегодня не удалось, со всем этим набором мы уже успели познакомиться на примерах GA-Z97X-SOC Force и GA-Z97MX-Gaming 5. В этот раз я чуть больше внимания уделю именно последнему из компонентов, благо работоспособность устройства не стала в этом помехой.
