Обзор материнской платы Gigabyte GA-Z97X-Gaming 7. Торжество универсального подхода

Разгонный потенциал

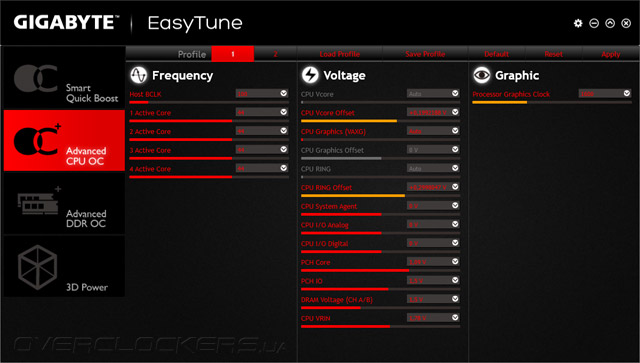

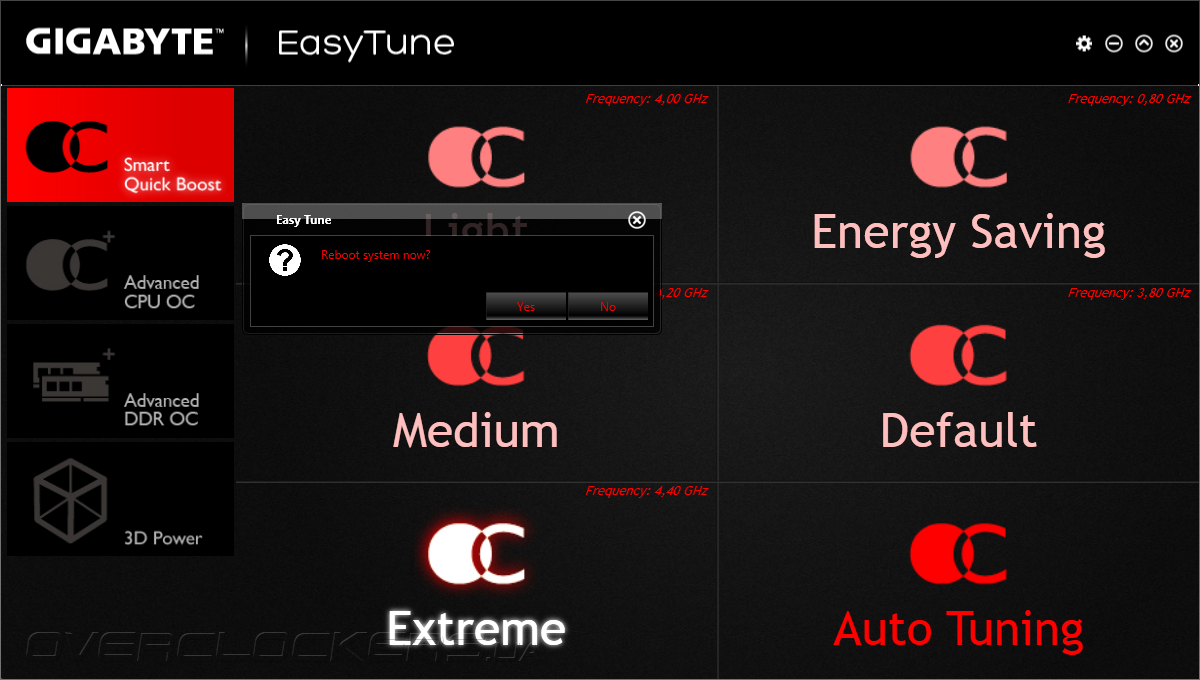

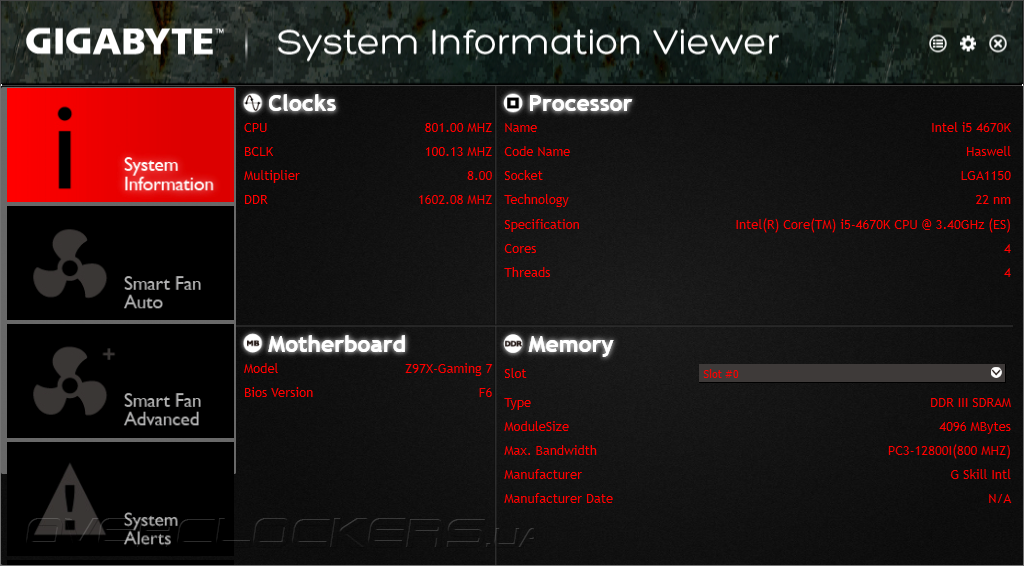

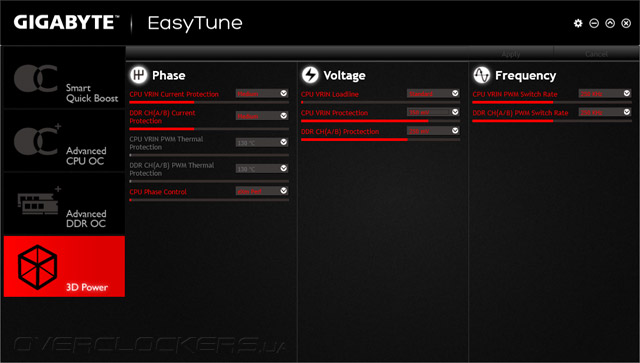

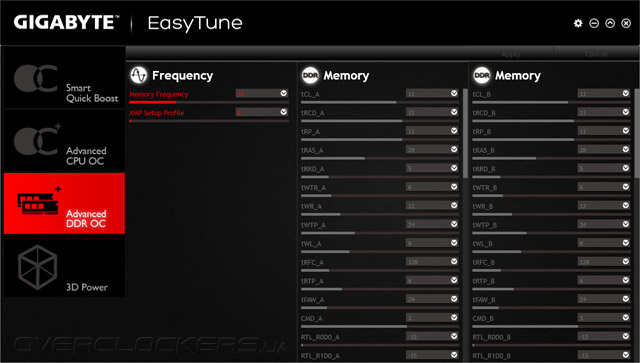

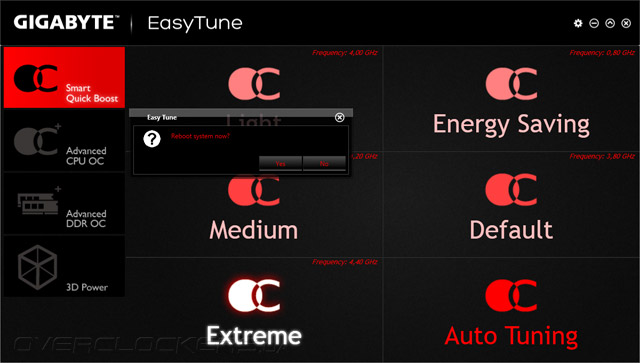

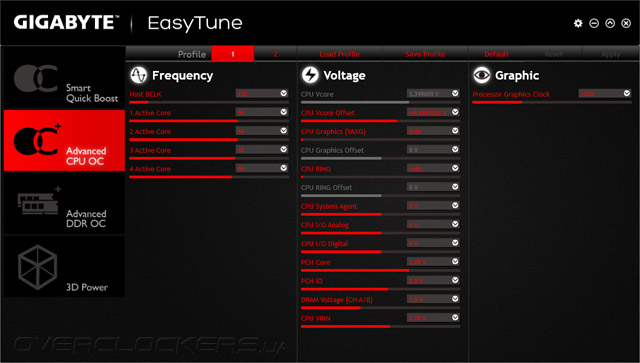

Учитывая позиционирование GA-Z97X-Gaming 7 как платы для широкой аудитории, среди которой наверняка мало кто занимался серьёзным разгоном, повышенное внимание сконцентрирую на ПО, которое без проблем инсталлируется в системе и довольно часто обновляется. Очевидно, некая работа специалистами компании регулярно проводится, поэтому начнём знакомство с применения готового профиля Extreme на странице Smart Quick Boost.

Gigabyte GA-Z97X-Gaming 7

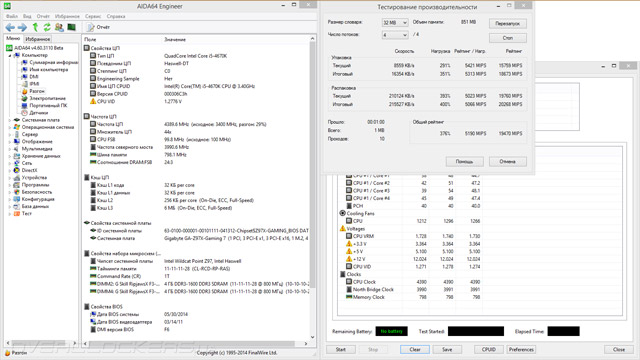

Как и было обещано, частота ЦП повысилась и составила 4390 МГц. До 3990 МГц разогнался и блок Uncore. При этом прирост к питающему напряжению заявляется как 0,2 В для ядер и 0,3 В для кольцевой шины. А вот работа оперативной памяти никак затронута не оказалась. Значение VRIN также было стандартным.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

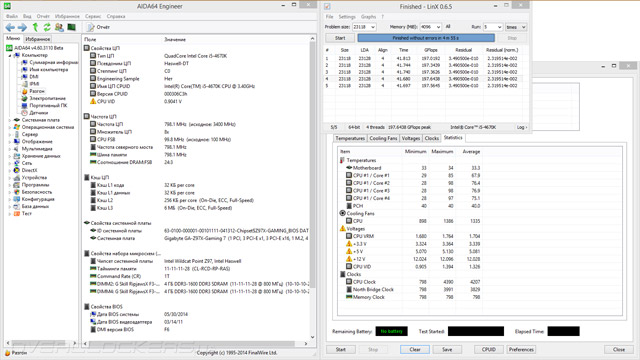

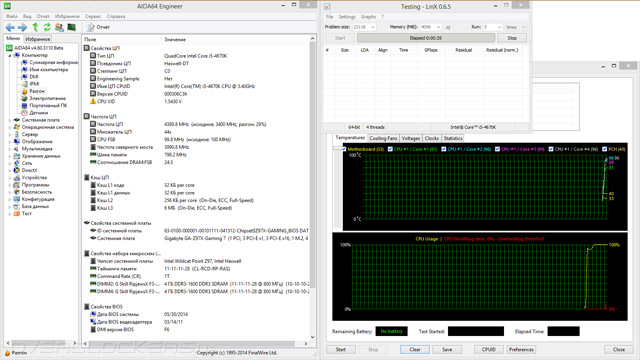

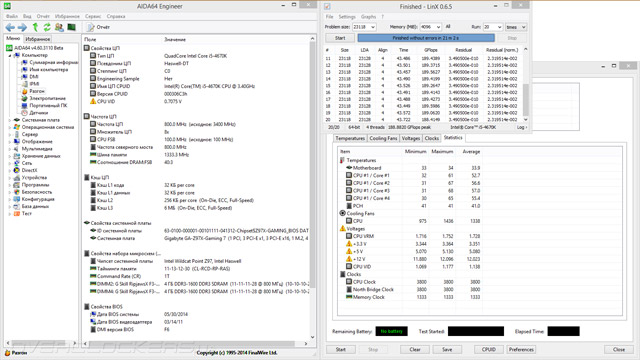

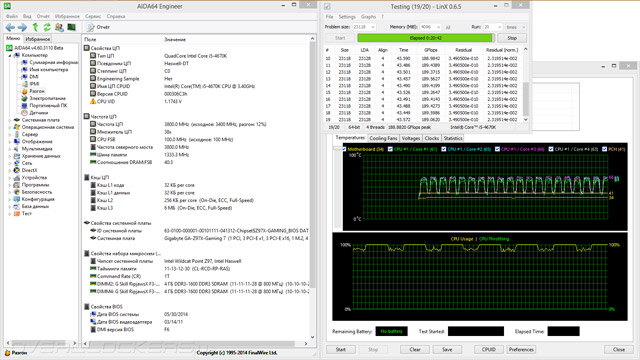

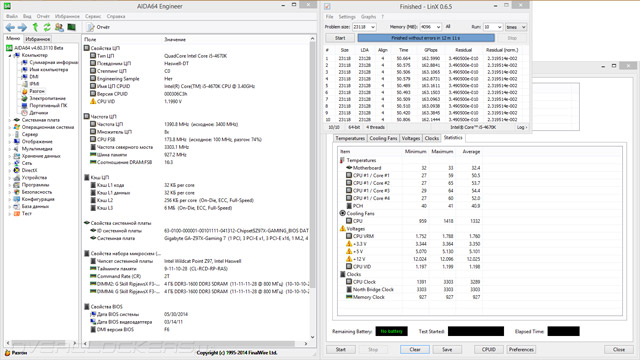

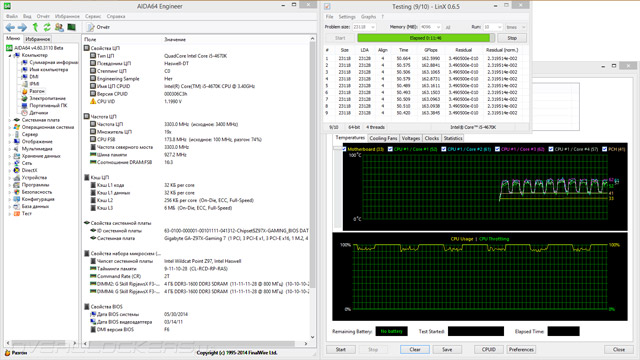

Всё так и обстояло на самом деле, но лишь до момента запуска действительно тяжёлого теста, в роли которого использовался LinX 0.6.5. В этом случае напряжение на вычислительном блоке повышалось аж до 1,394 В. Однако Core i5-4670K с модифицированным термоинтерфейсом с честью выдержал это испытание.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

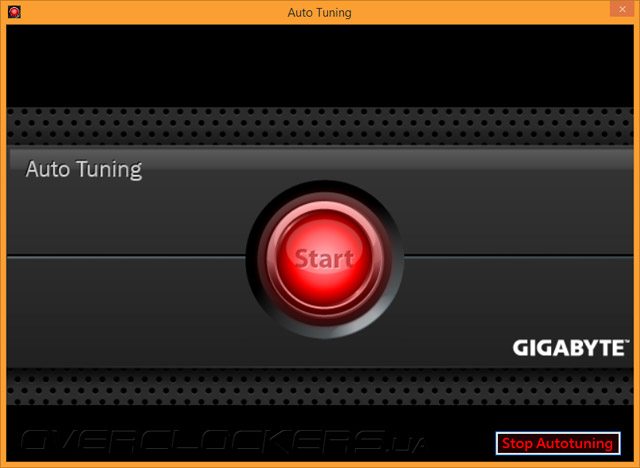

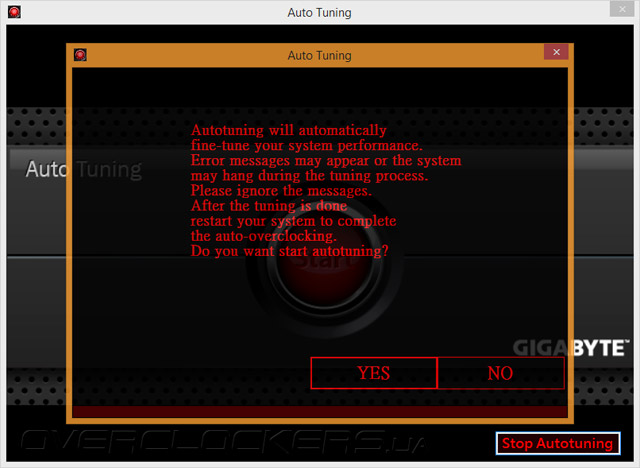

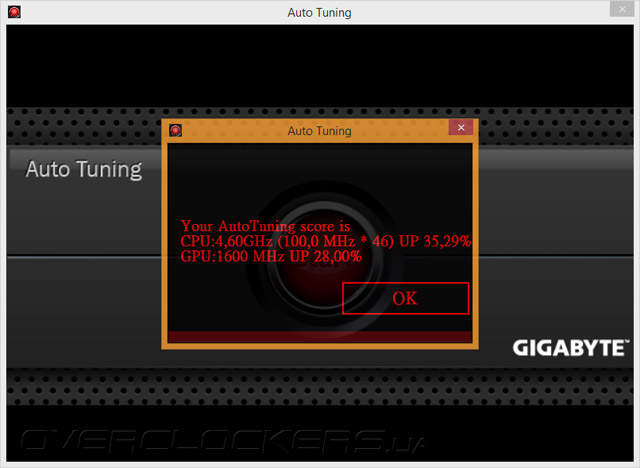

Работа Auto Tuning — другого интеллектуального механизма — оказалась сопоставима с алгоритмом, применённом не на младшем, а на более старшем продукте — GA-Z97X-SOC Force. Не слишком продолжительное тестирование окончилось извещением о покорении 4,6 ГГц, как и в тот раз.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

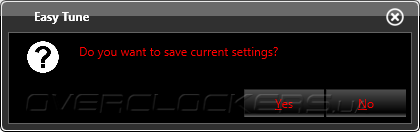

Важно понимать, что оба этих способа не влекут каких-либо изменений в UEFI и работают только когда запущен фирменный App Center.

Gigabyte GA-Z97X-Gaming 7

Собственно, последние настройки базируются на технологии Turbo Boost, где множитель с отметкой «46» является крайне верхним и, соответственно, используется лишь для самых простых задач. Напряжение в этот раз повысили лишь на 0,195 В, а кольцевая шина, не смотря на частоту работы 4,0 ГГц, осталась без должного внимания к соответствующему пункту.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Оперативная память и в этот раз не разгонялась — даже не форсировался имеющийся у неё профиль XMP. В простое функции энергосбережения работали корректно.

Gigabyte GA-Z97X-Gaming 7

Реальное тестирование всё расставило по местам. Лёгкая нагрузка продемонстрировала итоговую частоту процессора как 4420 МГц, немногим более тяжёлая — всего 4110 МГц. Однако самый беспощадный из тестов вновь обнажил стремление к излишне сильному повышению напряжения, когда его уровень устремляется к губительной отметке — 1,54 В, в результате чего ЦП практически моментально перегревается, и тогда, как следствие, активируется режим пропуска тактов.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Оттого Auto Tuning можно смело характеризовать как метод, не имеющий оснований для уверенного ежедневного использования, а вот готовый профиль оказался вполне дееспособным. Однако это ещё не всё, ведь внутри UEFI также имеется несколько преднастроек, которые не слишком трудно активировать.

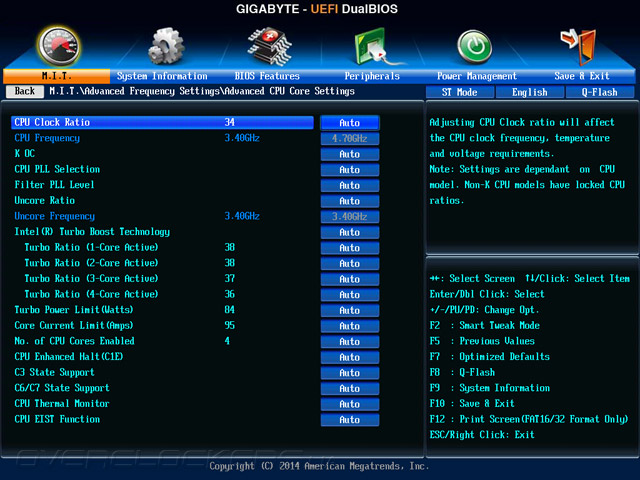

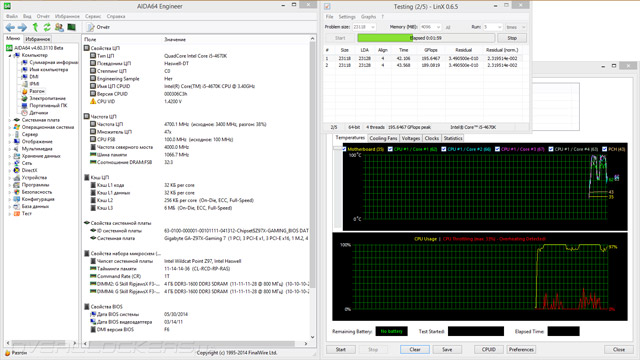

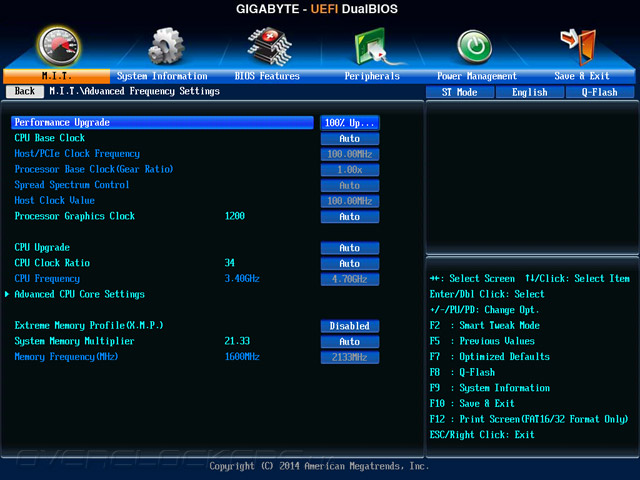

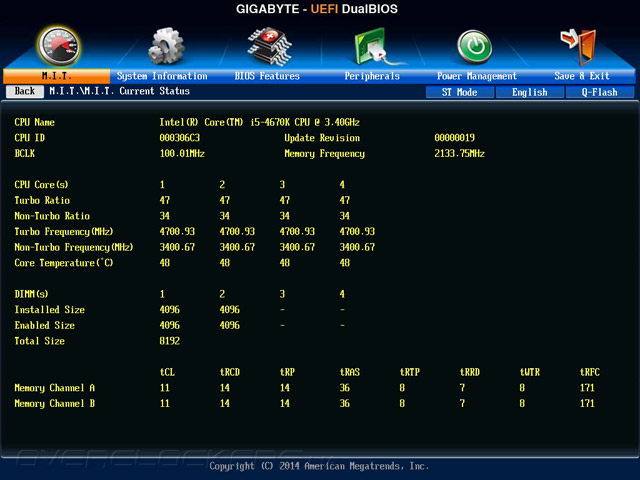

Выбрав в разделе UEFI значение 100% Upgrade пункта Performance Upgrade можно рассчитывать на внушительную частоту работы ЦП — 4,7 ГГц. При этом частота Uncore всё также повышается до 4 ГГц. Кроме того, разгоняется и оперативная память, стремясь к паспортной для используемого комплекта отметке — 2133 МГц. Правда, как и прежде, активируется особый набор задержек в виде 11-14-14-36-1Т. Прежде система успешно преодолевала цикл тестирования посредством LinX 0.6.4, но более современная его сборка — 0.6.5 — уличила в недееспособности эти настройки: наступал перегрев ЦП, активировался троттлинг.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Все настройки хоть и применяются через внесение необходимых правок в UEFI, но в явном виде они не демонстрируются, поэтому внести собственные коррективы в такой механизм не выйдет.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

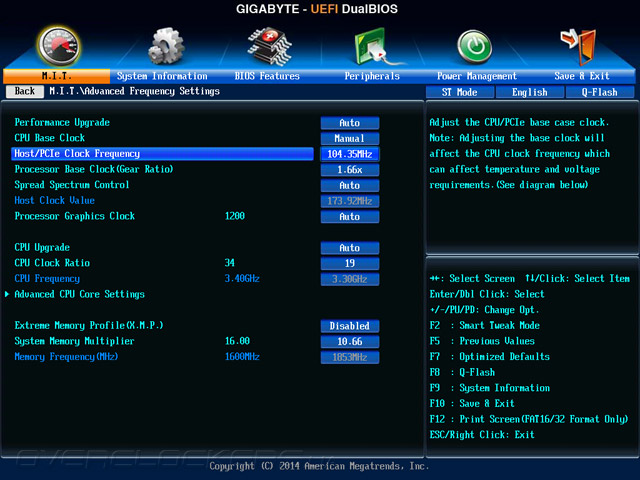

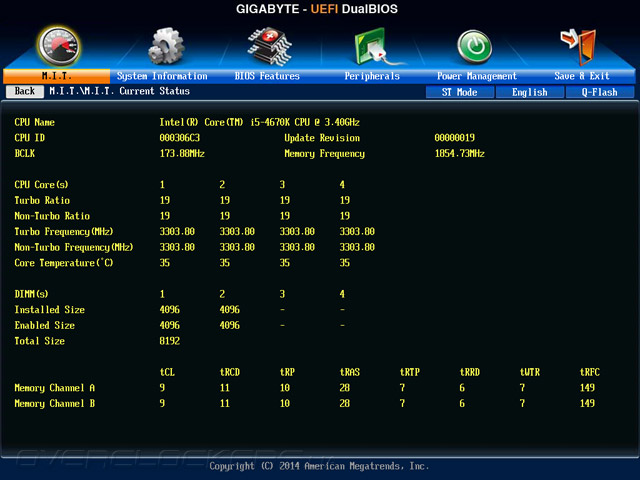

Проверять истинные возможности устройства я начал с повышения базовой частоты с условиями полностью корректного функционирования системы. Она сохраняла полную стабильность при значении 173,8 МГц, поэтому можно говорить об умении изделия работать во внештатных режимах, пусть и полученный результат не является сколь-нибудь выдающимся, хотя он оказался наивысшим среди протестированных прежде продуктов Gigabyte.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Более высокие значения оказываются подвластны при специфическом подходе — их применении после «холодного» старта системы, но такой метод интересен больше бенчерам, чем простым пользователям.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

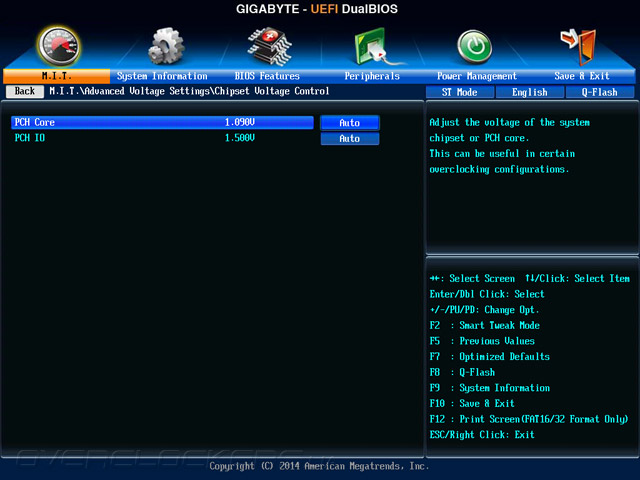

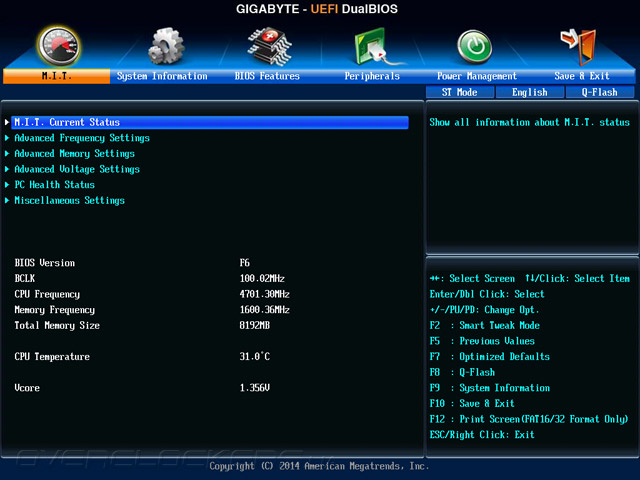

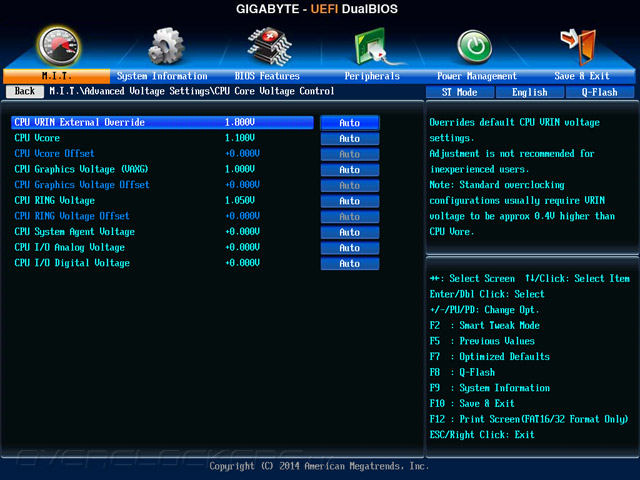

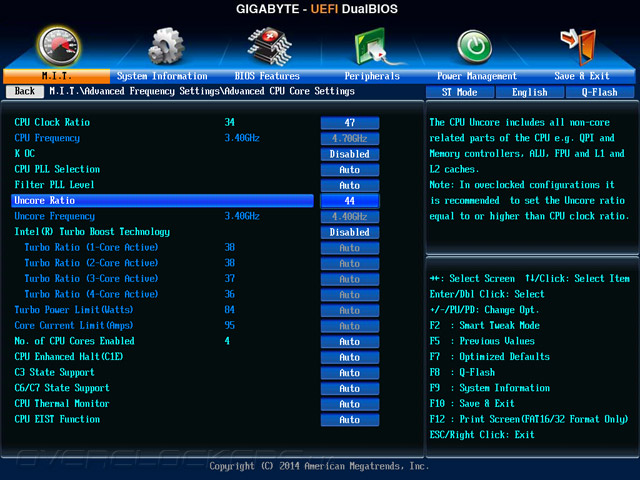

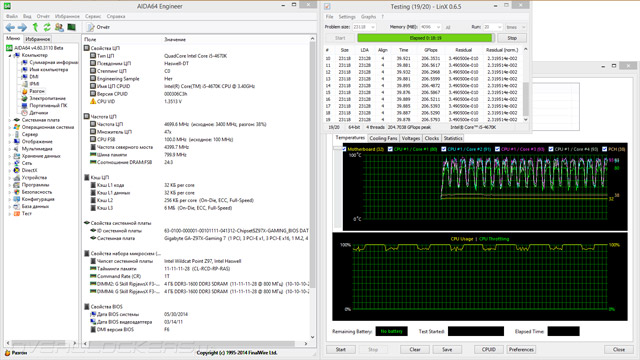

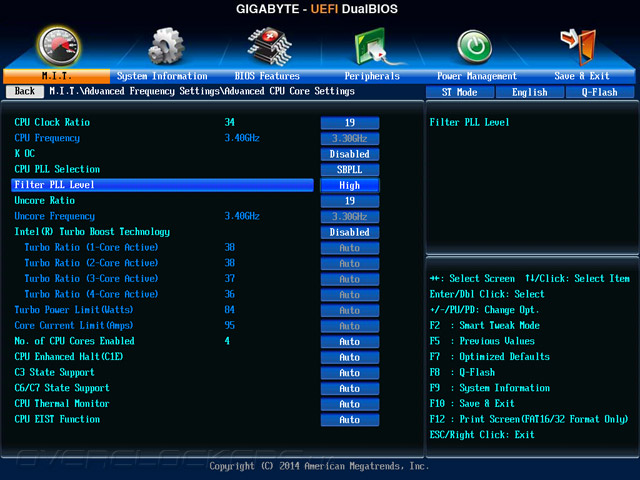

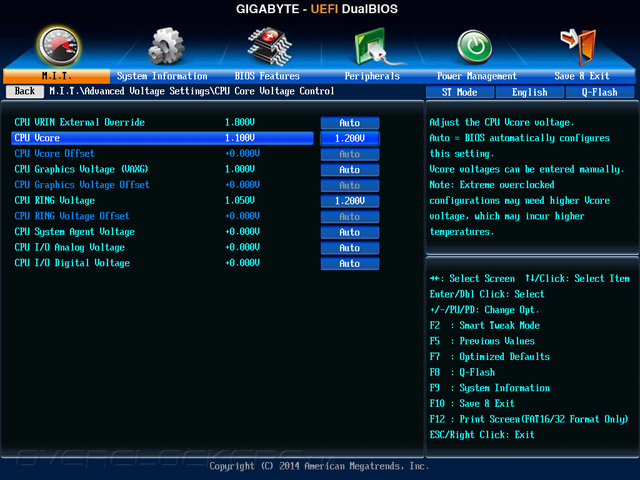

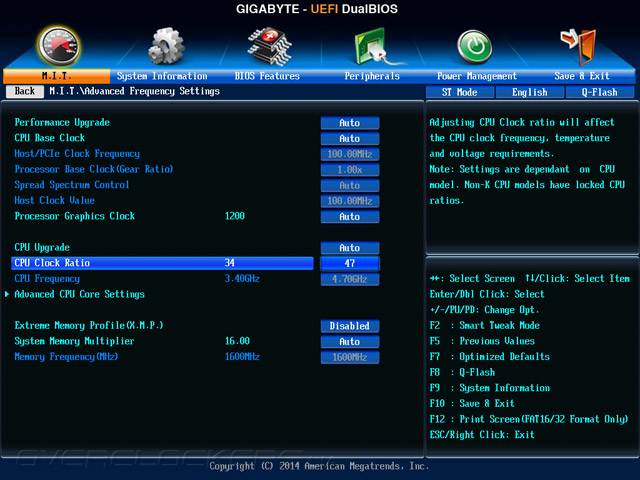

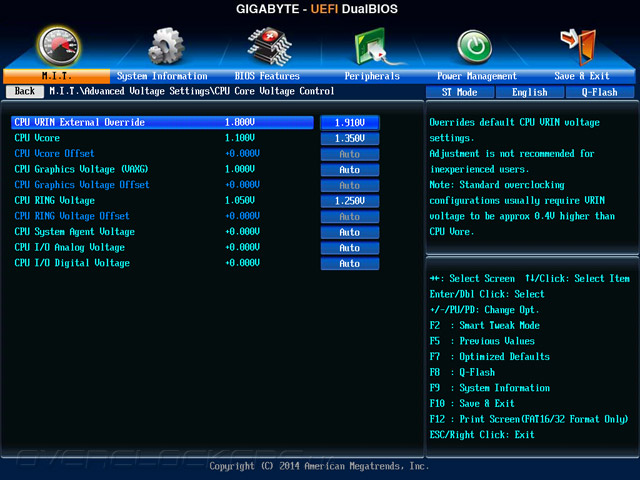

Для предельного разгона нашего экземпляра Core i5-4670K необходимо повысить напряжение вычислительного блока до 1,35 В, кольцевой шины — до 1,3 В, а поступающее на ЦП должно быть соразмерно с 1,9 В. Тогда он сможет работать на частоте 4,7 ГГц, а блок Uncore — на 4,4 ГГц. Все эти шаги без труда покорились GA-Z97X-Gaming 7.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

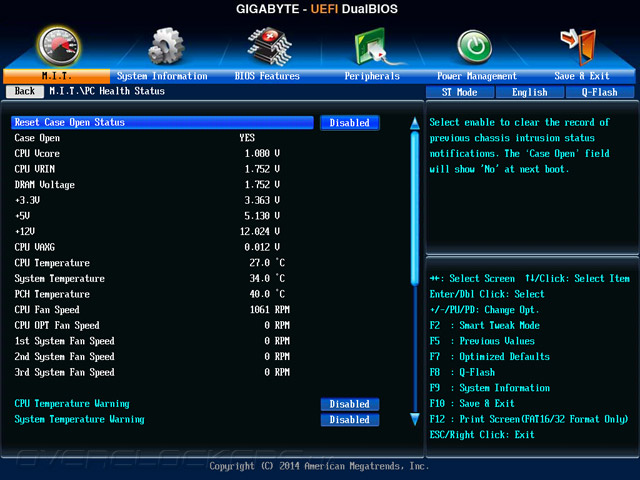

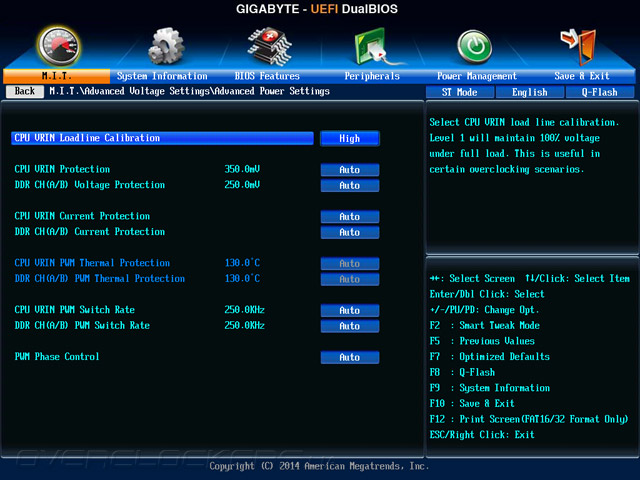

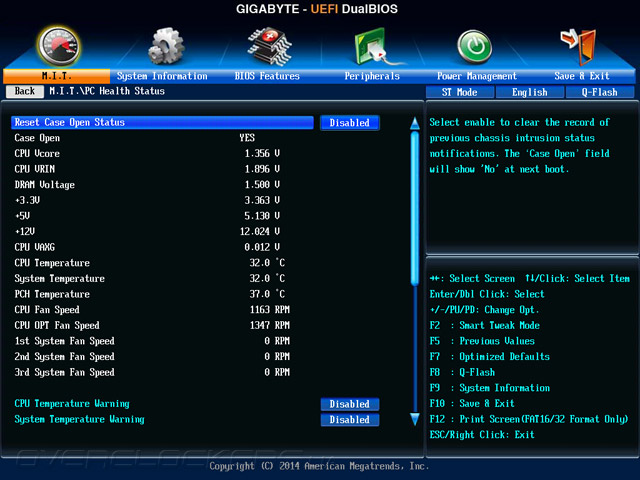

Применённый профиль стабилизации питания High уверенно держал уровень напряжения на единой отметке, единственное что — слегка занижая его, поэтому установленным в UEFI стало значение 1,91 В. Неожиданно — при помощи точек по замеру напряжений — удалось обнаружить склонность устройства к завышению питания на кольцевой шине, в равной степени подобное поведение демонстрировала и ASUS Maximus VII Gene. Только тогда этот факт обнаружился намного раньше — непосредственно в UEFI, а всё из-за более богатых его возможностей по расширенному мониторингу. Поэтому, как и в тот раз, фиксировать нужно было значение 1,25 В вместо требуемых 1,3 В.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

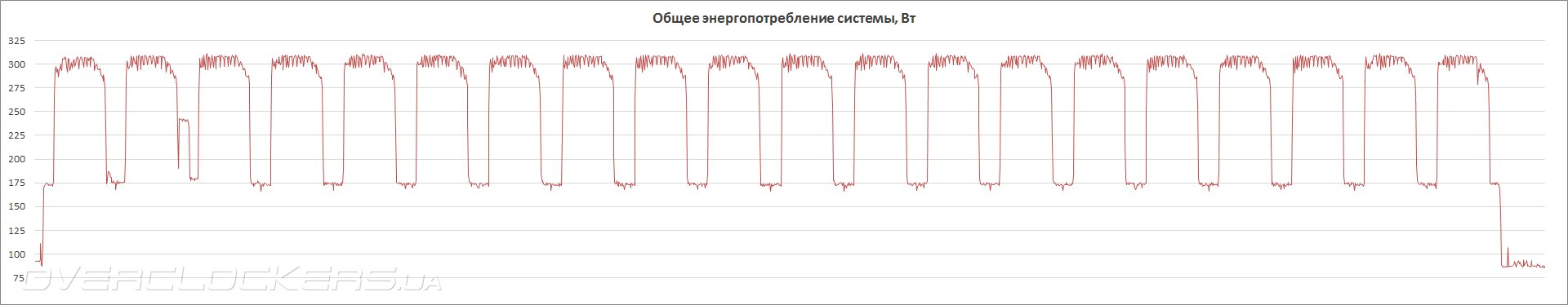

С температурой элементов при этом проблем не было. Охлаждающие радиаторы не грелись выше 51 °C, а наиболее горячий участок зоны VRM имел температуру 66 °C. Эффективность элементов питания не является рекордной, поскольку общий уровень потребления энергии системой находился в пределах 85–311 Вт. На пике активности его уровень довольно высок, но не является неадекватным, а в простое энергосберегающие функции исправно функционируют без каких-либо манипуляций с настройками.

Gigabyte GA-Z97X-Gaming 7

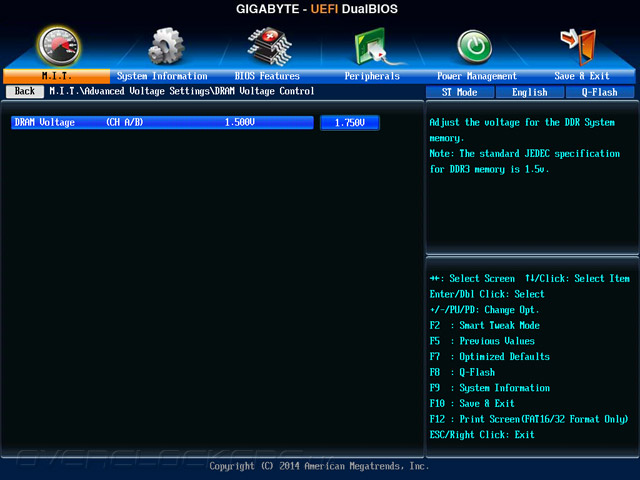

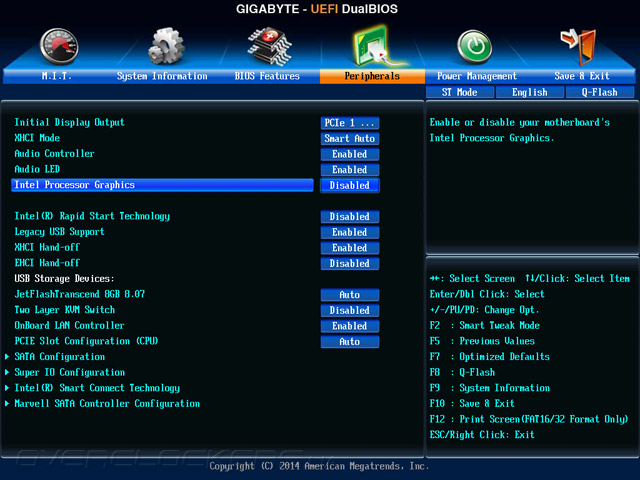

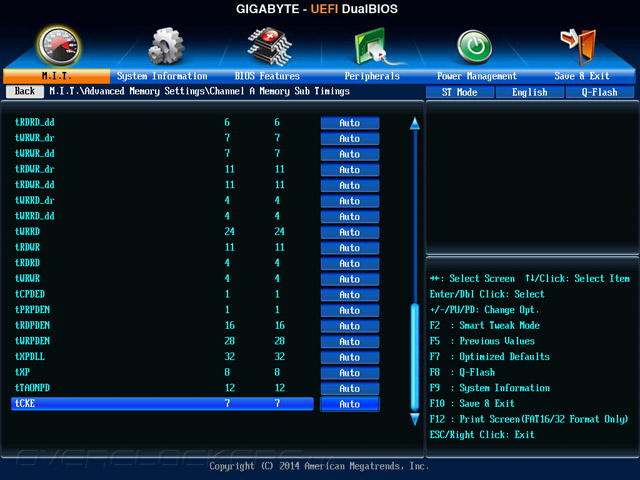

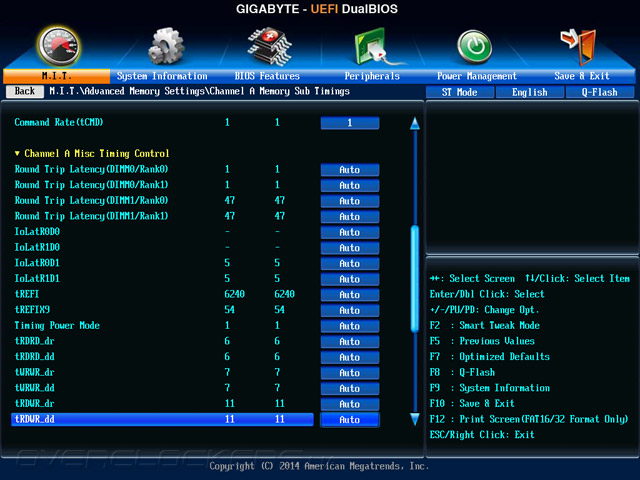

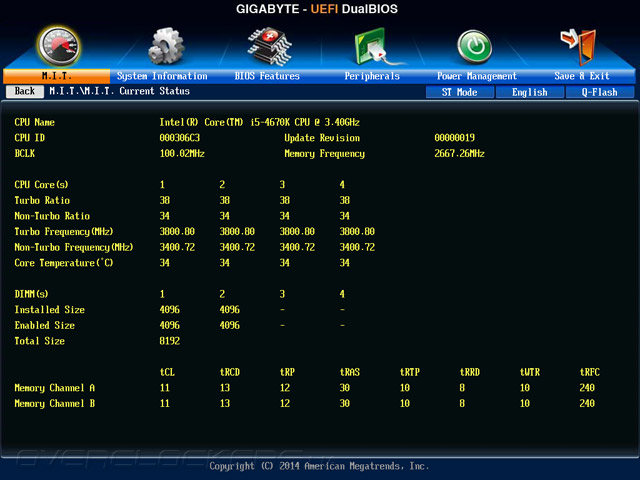

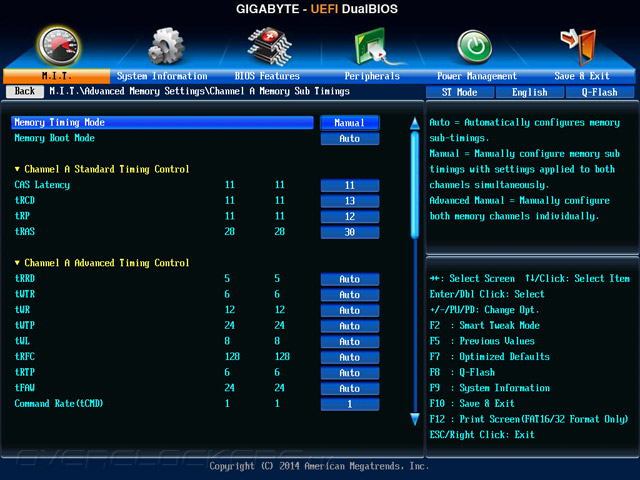

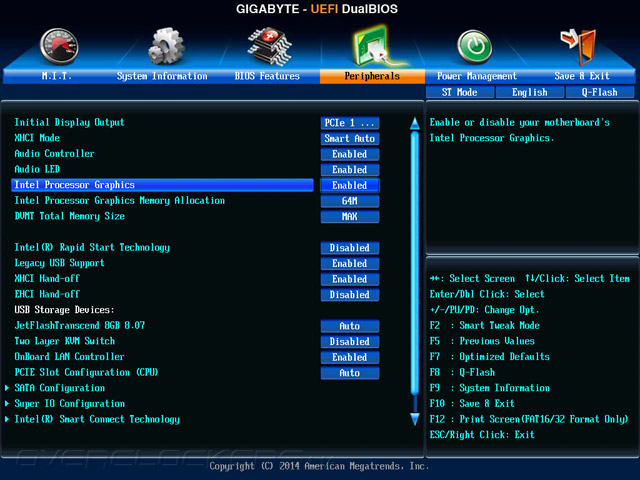

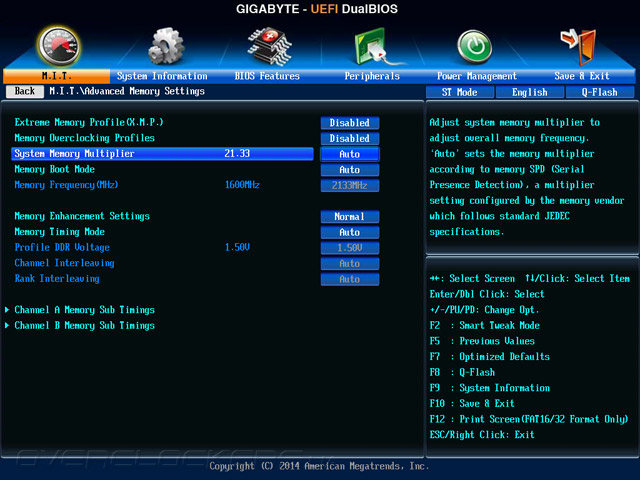

С разгоном оперативной памяти на продуктах Gigabyte всё проходит практически идеально. Но в этот раз я забыл однажды отключить встроенный в процессор видеоадаптер, что послужило причиной нестабильности. В итоге вся вина оказалась именно в этом пункте UEFI — его деактивация позволила завершить весь цикл тестирования без проблем. Модули работали на частоте 2666 МГц с конфигурацией задержек 11-13-12-30-1T, а питающее напряжение составляло 1,75 В.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Получается, GA-Z97X-Gaming 7 обладает механизмами и конструктивными особенностями, что позволяют получить стабильный и полноценный результат при осуществлении разгона системы. Точки по замеру напряжений помогли обнаружить небольшой изъян, устранив который удалось отыграть пару градусов у и так серьёзно раскаляющегося процессора в моменты интенсивных нагрузок. Для менее увлеченной аудитории существует ряд готовых решений, среди которых удалось найти один действительно работоспособный безо всяких оговорок (и здесь речь идёт о вполне серьёзном разгоне процессора).


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.60 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Частота Core i5-4670K оказалась равна 3,8 ГГц для любых типов нагрузки, равно как это было на всех прежде протестированных системных платах, в чьей основе был заложен Intel Z97.

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

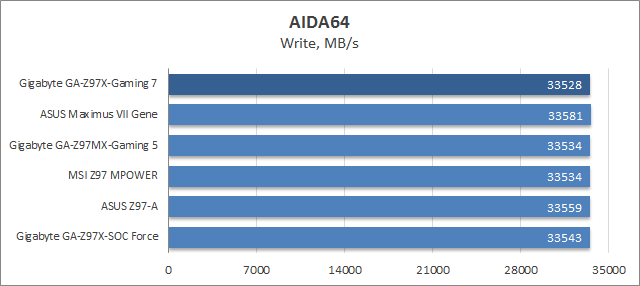

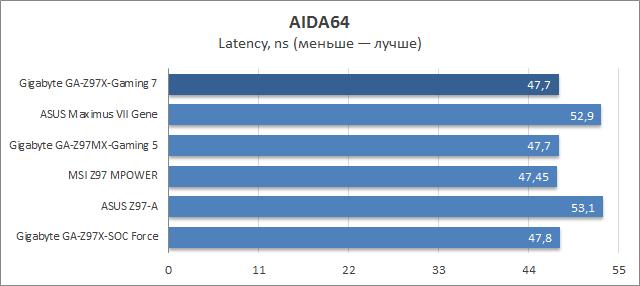

Оперативная память демонстрирует свойственные для неё результаты быстродействия.

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

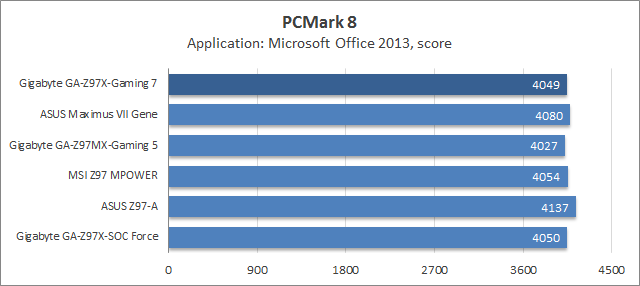

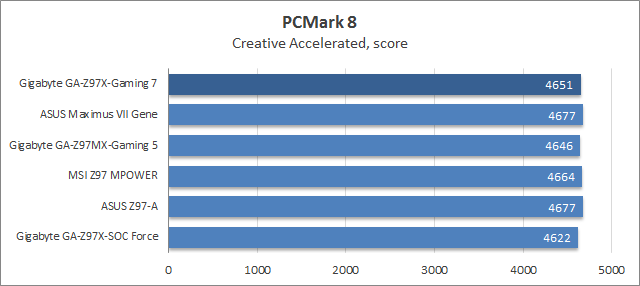

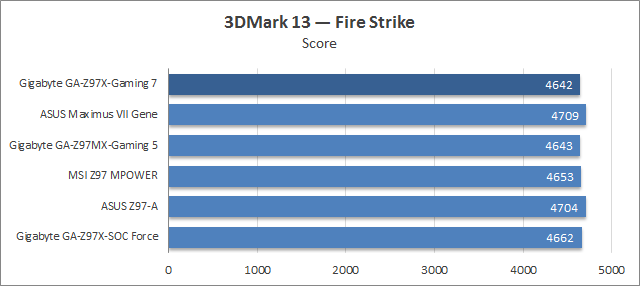

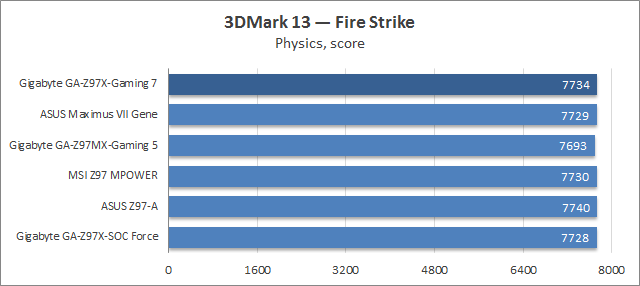

Каких-либо аномалий в итогах тестирования при помощи утилит от Futuremark также не выявлено.

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

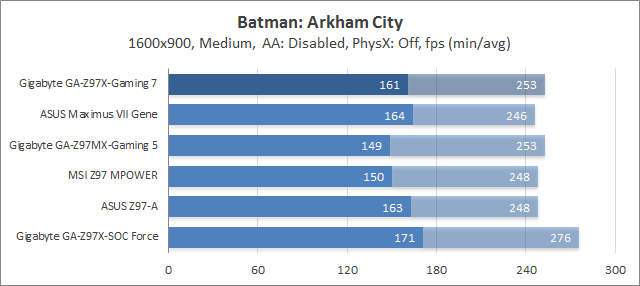

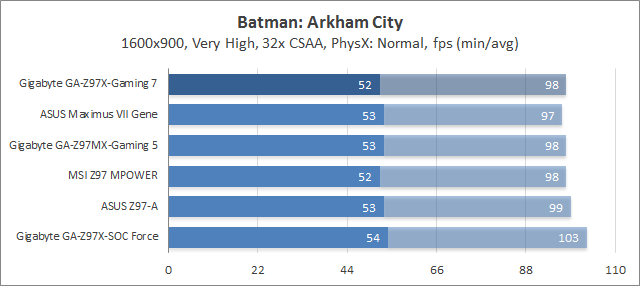

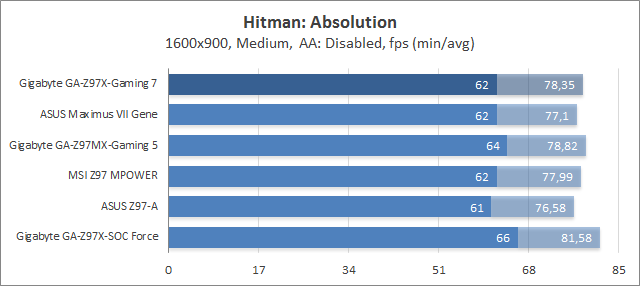

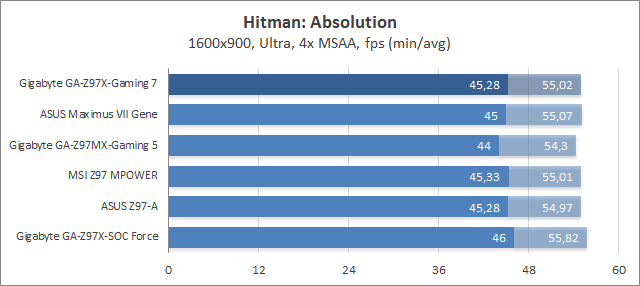

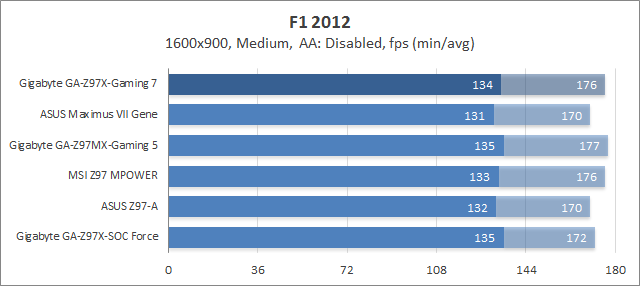

Игровые продукты тоже не показывают каких-либо отклонений в функционировании испытуемой, её результаты выступления оказываются средними по группе.


Энергопотребление системы

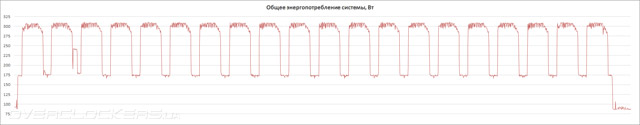

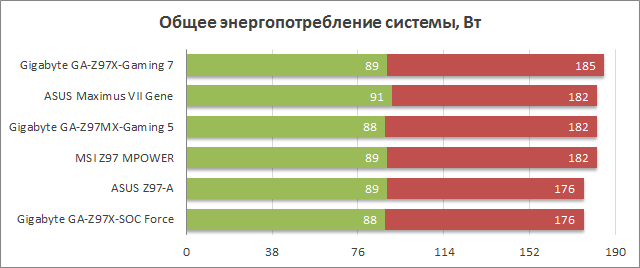

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-Gaming 7

Вслед за виденным поведением GA-Z97X-Gaming 7 при осуществлении разгона, и в её обычном режиме работы показатели потребления электрической энергии не являются поводом для зависти. Традиционные рычаги управления таким положением вещей — отключение подсветки и ручная деактивация работы интегрированной видеокарты — позволяют немного сгладить цифры до отметок 83–180 Вт. Однако применение специальных мер у соперничающей продукции также изменяет их границы потребления, поэтому испытуемая не может получить комплиментов в этом разделе тестирования.


Вывод

Сотрудникам компании Gigabyte Technology удалось создать действительно сбалансированный продукт, что способен вызвать симпатии у абсолютно разных категорий пользователей, среди которых будут интересующиеся надёжным и адекватным в настройке устройством, мечтающие об игровом оснащении или же о способностях к серьёзному разгону, как при грамотном подходе к процессу, так и в «один клик». Функциональные возможности продукта помогут стать ему полноценной базой для любого современного компьютера.

Программная составляющая в который раз немного удивляет, и главное — с положительной стороны. Фирменное ПО удачно дополняет возможности UEFI, а продукция сторонних компаний не перекликается с собственными разработками, а занимает особые ниши — обеспечивает систему программной настройкой звучания акустики или наушников, а также помогает кое-как влиять на сетевое подключение.

Не сказать, что на рынке отсутствуют подобные устройства, скорее наоборот — их число весьма велико. На стороне GA-Z97X-Gaming 7 оказывается её итоговая стоимость: в зарубежной рознице существуют предложения с привлекательным ценником в $165. Таким образом, положительные качества продукта удачно дополняются сравнительно низкой стоимостью. Осталось надеяться, что на отечественном рынке наконец-то все успокоится, и мы тоже сможем насладиться продуктами по привлекательным ценам. Также не могу сказать, что при тестировании обошлось полностью без негативных моментов, но их роль в общем впечатлении ничтожно мала.

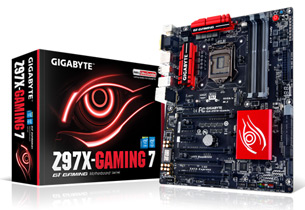

Gigabyte GA-Z97X-Gaming 7 Выбор редакции: лучшее качество
