Обзор и тестирование материнской платы ASUS Crossblade Ranger для гибридных процессоров AMD в исполнении Socket FM2+

В последнее время производители материнских плат не часто радуют нас новинками для платформы AMD. А между тем, конец лета 2014 года для компании Advanced Micro Device выдался весьма щедрым на анонсы: продуктовая линейка процессоров AMD FX для платформы Socket AM3+ получила долгожданное обновление, также были представлены новые модели Athlon в исполнении Socket FM2+ на базе вычислительных модулей Steamroller, и, наконец-то, начались продажи младших энергоэффективных APU Kaveri. В свете последних двух событий компания ASUS сделала настоящий подарок поклонниками AMD, выпустив материнскую плату Crossblade Ranger для платформы Socket FM2+, да не простую, а из элитной серии Republic of Gamers!

ASUS Crossblade Ranger

Потенциальным покупателям новинка предлагает практически все эксклюзивные особенности, которые встречаются на игровых системных платах ASUS для процессоров Intel. В процессе сегодняшнего обзора мы с вами определим, насколько хороша Crossblade Ranger в качестве основы для игрового системного блока, а прямо сейчас предлагаю ознакомиться со спецификациями «материнки».

Модель ASUS Crossblade Ranger
Чипсет AMD A88X (Bolton D4)
Процессорный разъем Socket FM2+
Процессоры AMD A-Series, Athlon
Память 4 DIMM DDR3 SDRAM 1333/1600/1866/2133/2200*/2400*/2666* (*— OC), 64 Гбайт максимум
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 2
Встроенное видеоядро (в процессор) Radeon HD 7000/8000/R7 Series
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A88X)
2 x 3.0 (2 Разъема на задней панели, ASM1042)
8 x 2.0 (2 разъема на задней панели, AMD A88X)
Serial ATA 8 x SATA 6 Гбит/с (A88X)
RAID 0, 1, 5, 10, JBOD (A88X)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности KeyBot, MemOK, USB BIOS Flashback, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, контакты для измерения напряжения, AMD CrossFireX


Комплект поставки

Системная плата поставляется в картонной коробке стандартных размеров, оформленной в лучших традициях линейки Republic of Gamers.

ASUS Crossblade Ranger

С обратной стороны упаковки приведена масса полезной информации, такой как краткая спецификация и конфигурация интерфейсов задней панели новики, а также сведения о ключевых технологиях ROG, которыми может похвастаться Crossblade Ranger. «Материнка» оснащена продвинутой звуковой подсистемой SupremeFX 2014, в комплекте поставки присутствует программное обеспечение GameFirst III, обеспечивающее управление полосой пропускания сетевого подключения. Кроме того, благодаря наличию специального контроллера KeyBot системная плата поддерживает одноименную технологию, которая перехватывает команды от любой клавиатуры и позволяет назначать «горячие клавиши», а также задавать макрокоманды.

ASUS Crossblade Ranger

Комплект поставки Crossblade Ranger полностью соответствует ее позиционированию, среди дополнительных принадлежностей нашлось место для:
  • подробного руководства пользователя;
  • DVD-диска с драйверами и ПО;
  • заглушки на заднюю панель I/O;
  • набора наклеек для маркировки интерфейсных кабелей;
  • комплекта переходников Q-Connectors;
  • четырех кабелей SATA 6 Гбит/с;
  • таблички на ручку двери с надписью «Do Not Distorb Champion in Action».
ASUS Crossblade Ranger

Самым неожиданным и приятным среди аксессуаров оказался коврик для «мыши». Его размеры составляют 295х225 мм, основа выполнена из мягкой пористой резины, что исключает скольжение по столу, а рабочая поверхность тканевая. Коврик выглядит добротно и может стать неплохим выбором для будущих чемпионов, делающих первые шаги в кибер-спорте.

ASUS Crossblade Ranger


Внешний вид

ASUS Crossblade Ranger выполнена в полноценном форм-факторе АТХ. С одной стороны это позволяет разместить на плате максимальное количество портов расширения и облегчает самостоятельную сборку, а с другой стороны — не дает возможности устанавливать «материнку» в компактные корпуса, что тоже немаловажно для экономичной платформы. Зато, благодаря применению фирменного сочетания красных разъемов и черного матового лака текстолита системная плата сморится весьма эффектно, что может заинтересовать любителей моддинга.

ASUS Crossblade Ranger

C обратной стороны Crossblade Ranger в районе процессорного разъема видны две металлические пластины, вероятно, участвующие в отводе тепла от силовой подсистемы.

ASUS Crossblade Ranger

В основе материнской платы лежит чипсет AMD A88X, обеспечивающий максимальные возможности расширения и совместимость с любыми процессорами AMD в исполнении Socket FM2+. За установку модулей памяти DDR3 отвечают четыре слота DIMM, суммарный объем ОЗУ ограничен 64 ГБ, а ее частота в режиме разгона может достигать 2666 МГц. Для инсталляции дискретных графических ускорителей служат два порта PCI Express 3.0 x16, способные работать в режиме «х8+х8», а также разъем PCI Express 2.0 x16@x4, подключенный к системной логике. Это дает возможность пользователям организовывать конфигурации AMD 3-Way CrossFireX. Кроме того, Crossblade Ranger оснащена парой слотов PCI-E 2.0 x1 и двумя PCI, которые могут использоваться для установки различных плат расширения.

ASUS Crossblade Ranger

Дисковая подсистема новинки состоит из восьми чипсетных портов SATA 6 Гбит/с. Подключенные к ним накопители можно объединять в массивы RAID различных уровней, а сами разъемы имеют горизонтальную ориентацию, так что интерфейсные кабели не будут мешать установке крупных графических адаптеров.

ASUS Crossblade Ranger

Одной из отличительных черт ASUS Crossblade Ranger является наличие звукового адаптера SupremeFX. В его основе лежит современный 7.1-канальный HDA-кодек Realtek ALC1150, защищенный от помех металлическим экраном, в цепях аудиотракта используются качественные японские конденсаторы ELNA, а для работы с высокоомными стереонаушниками установлен операционный усилитель с переменным коэффициентом усиления. Звуковая подсистема поддерживает технологию Sonic SoundStage, которая заключается в наличии четырех аппаратных профилей, оптимизирующих настройки воспроизведения в соответствии с жанром видеоигры. Наборы настроек переключаются специальной кнопкой, расположенной на левом нижнем крае системной платы.

ASUS Crossblade Ranger

Для подключения периферийных устройств «материнка» располагает восемью чипсетными портами USB 2.0 и четырьмя USB 3.0. По два разъема каждого типа выведены на заднюю панель, а оставшиеся каналы реализованы в виде контактных площадок на поверхности печатной платы. Дополнительный чип ASM1042 отвечает за работу двух еще двух каналов USB 3.0, также выведенных на заднюю панель. Сетевая подсистема Crossblade Ranger построена на базе полноценного контроллера Gigabit Ethernet Intel I211-AT, подключенного к чипсету при помощи шины PCI-E 2.0 x1. В итоге, на задней панели материнской платы расположились:
  • комбинированный разъем PS/2;
  • два порта USB 2.0;
  • оптический S/PDIF;
  • видеовыходы HDMI, D-Sub и DVI-D;
  • кнопка USB BIOS Flashback;
  • четыре интерфейса USB 3.0;
  • сетевой разъем RJ-45;
  • шесть аналоговых аудиовыходов.
ASUS Crossblade Ranger

Новинка поддерживает фирменную функцию ASUS USB BIOS Flashback, с помощью которой можно выполнить обновление управляющего микрокода с «флешки» даже в том случае, если в системе отсутствуют процессор и модули ОЗУ, либо плата не стартует вследствие сбоя прошивки. Набор интерфейсов сбалансированный, но для игровой системной платы не мешало бы добавить возможность работы в сетях Wi-Fi. Что касается вывода изображения, то встроенное графическое ядро позволяет одновременно подключить три монитора и может объединять свои ресурсы с дискретными видеокартами в конфигурации DualGraphics.

Любителям разгона, предпочитающим эксплуатировать системные платы в составе открытого стенда, Crossblade Ranger может предложить светодиодный индикатор кодов POST, контрольные точки для измерения напряжений, аппаратные кнопки включения, перегрузки и сброса настроек UEFI, а также клавишу MemOK!, которая дает возможность войти в меню настройки в случае установки некорректных параметров ОЗУ. Рядом с кнопками находится переключатель Slow Mode, принудительно снижающий частоту центрального процессора до минимального значения.

ASUS Crossblade Ranger

Подсистема питания ASUS Crossblade Ranger построена по восьмиканальной схеме. В качестве силовых элементов используются интегральные сборки NexFET CSD87350Q5D производства Texas Instruments. В шести каналах, формирующих напряжение для вычислительных модулей, установлено под одной такой интегральной сборке, а в двух фазах, которые отвечают за питание встроенного северного моста, используются по паре NexFET на канал. Напряжение к силовой подсистеме подводится посредством восьмиконтактного разъема, а управление VRM возложено на цифровой ШИМ-контроллер DIGI+ ASP1107.

ASUS Crossblade Ranger

C обратной стороны PCB под металлическими пластинами находятся восемь микросхем-драйверов CHL8510, управляющих работой интегральных сборок NexFET.

ASUS Crossblade Ranger

Для охлаждения процессорного VRM служат два массивных радиатора. Их эффективности достаточно для работы в штатном режиме и при небольшом разгоне, но в случае серьезного оверклокинга стоит подумать об организации принудительного обдува. Для этих целей материнская плата оснащена пятью четырехконтактными разъемами для подключения вентиляторов, скорость вращения которых регулируется с помощью ШИМ.

ASUS Crossblade Ranger

Охладители имеют надежное винтовое крепление, а металлические пластины, расположенные с обратной стороны PCB, предотвращают текстолит от деформации.

ASUS Crossblade Ranger

Наконец, тепло от единственной микросхемы системной логики отводится крупным плоским радиатором, на который нанесен логотип серии ROG. К его производительности нет ни малейших претензий, не в последнюю очередь благодаря невысокому тепловыделению чипсета AMD A88X.

ASUS Crossblade Ranger

UEFI Setup

В подавляющем большинстве современных системных плат в качестве прошивки используется микрокод UEFI разработки AMI, и Crossblade Ranger не является исключением из этого правила. Дизайн меню настройки хорошо знаком нам по обзорам игровых системных плат ASUS для процессоров Intel, от которых новинка также унаследовала множество дополнительных возможностей. Львиная доля параметров, которые отвечают за разгон, сосредоточены в разделе Extreme Tweaker. Именно здесь задается частота опорного генератора, регулируются коэффициенты умножения для вычислительных модулей и встроенного северного моста, а также включается функция пониженного энергопотребления EPU Power Saving Mode и автоматический разгон OC Tuner.

ASUS Crossblade RangerASUS Crossblade Ranger

Здесь же задается режим работы подсистемы ОЗУ и встроенной видеокарты, причем, для последней тактовую частоту нужно выбирать из списка доступных значений.

ASUS Crossblade RangerASUS Crossblade Ranger

Многочисленные настройки модулей оперативной памяти находятся в подменю DRAM Timing Control. Здесь помимо основных задержек регулируется множество второстепенных параметров, которые помогут настроить на максимальное быстродействие любой комплект ОЗУ.

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

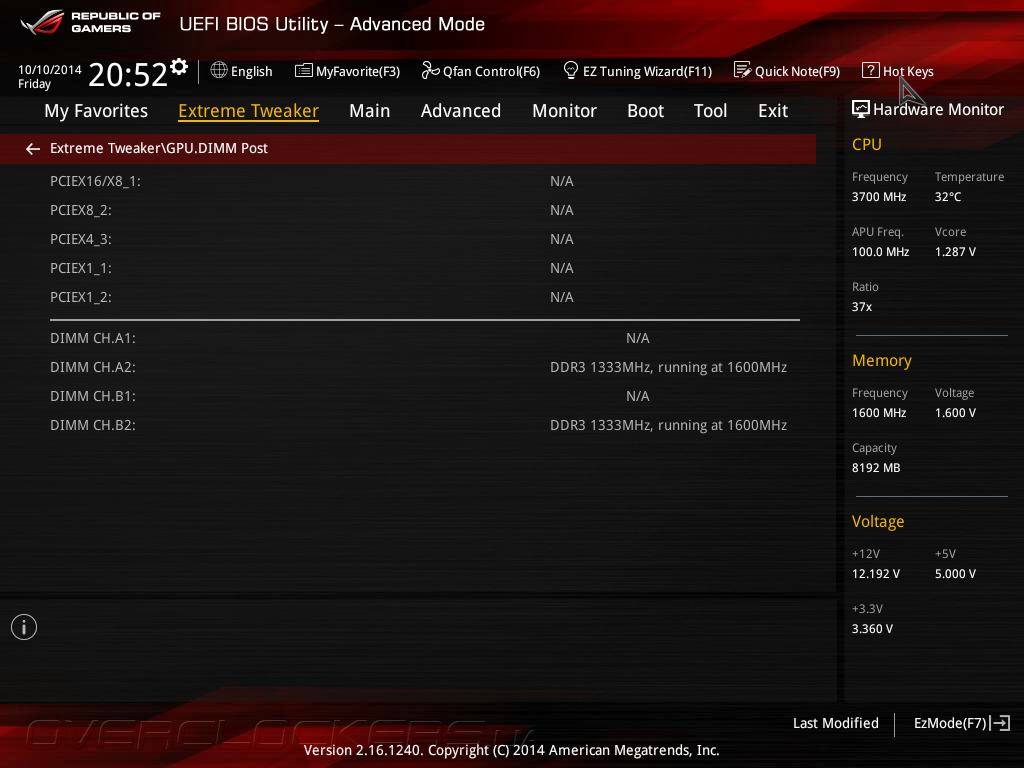

Опция GPU.DIMM Post позволяет получить сведения об установленных модулях памяти, графических ускорителях и платах расширения, а вкладка TDP Configuration отвечает за управление тепловым пакетом для гибридных процессоров AMD.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

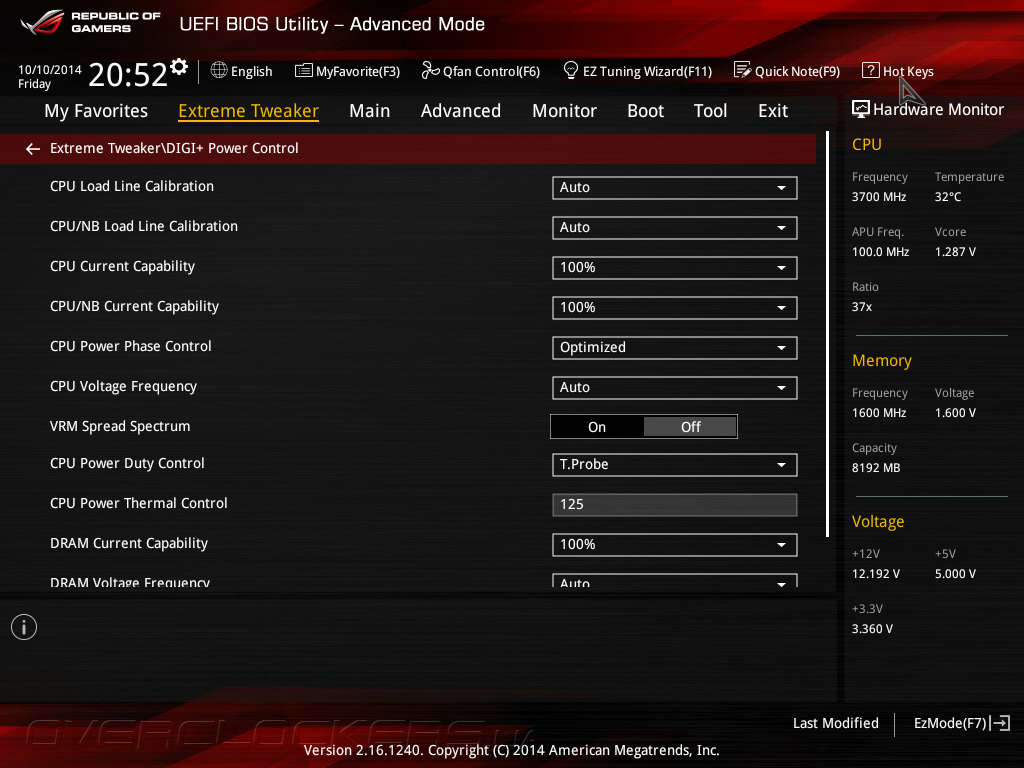

Тонкие настройки цифровой подсистемы питания содержатся в подразделе DIGI+ Power Conrtrol. Именно здесь доступно управление функцией Load Line Calibration для вычислительных модулей и интегрированного северного моста, регулировка частоты переключения силовых элементов и количества активных фаз, срабатывание защит от превышения тока и температуры. Также, в разделе присутствуют опции, отвечающие за настройки преобразователя напряжения модулей ОЗУ.

ASUS Crossblade Ranger

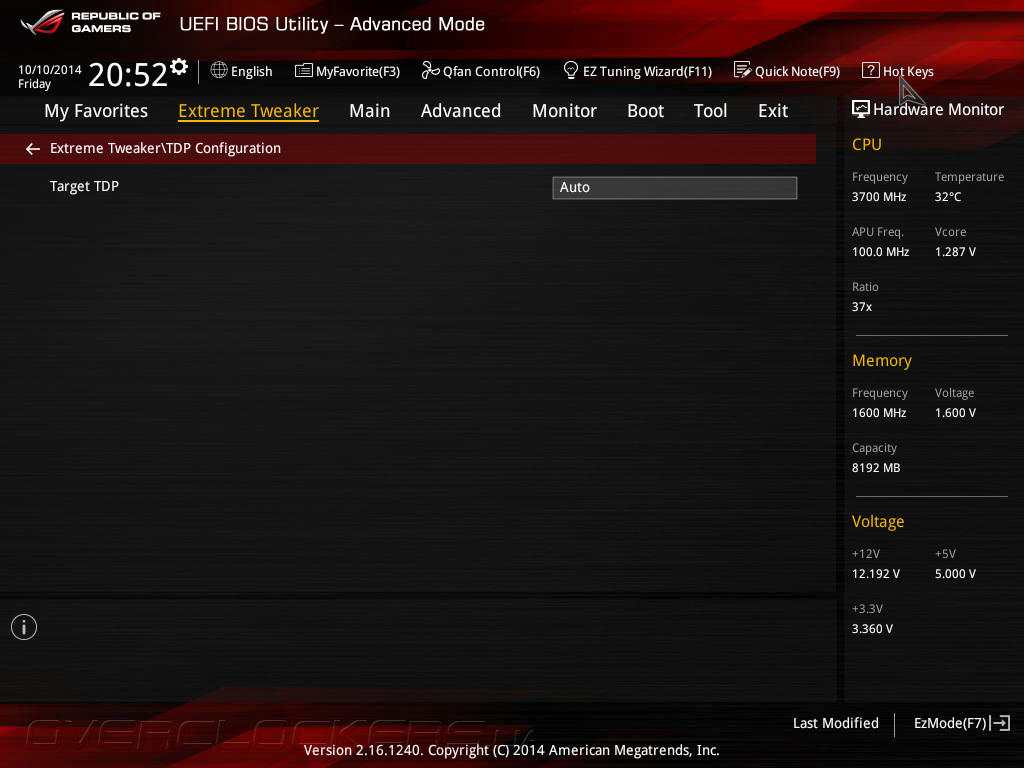

Прошивка ASUS Crossblade Ranger дает широкие возможности по управлению питанием на всех основных узлах материнской платы.

ASUS Crossblade Ranger

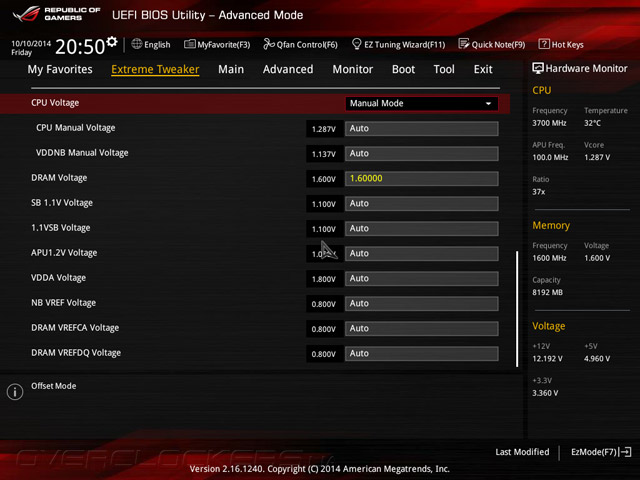

Пользователям доступны регулировки десяти основных напряжений, диапазоны и шаги которых приведены в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU Offset Voltage –0,5…+0,5 0,00625
VDDNB Offset Voltage –0,5…+0,5 0,00625
CPU Manual Voltage 0,8–1,9 0,0625
VDDNB Manual Voltage 0,8–1,75 0,0125
DRAM Voltage 1,35–2,135 0,005
SB 1.1V Voltage 1,1–1,4 0,01
1.1VSB Voltage 1,1–1,4 0,1
APU1.2V Voltage 1,05–1,25 0,01
VDDA Voltage 2,5–2,8 0,1
NB VREF Voltage 0,485–1,115 0,005
DRAM VREFCA Voltage 0,485–1,115 0,005
DRAM VREFDQ Voltage 0,485–1,115 0,005

Для управления напряжениями CPU Voltage и VDDNB Voltage можно пользоваться режимом Offset, который позволяет сохранить работу функций энергосбережения.

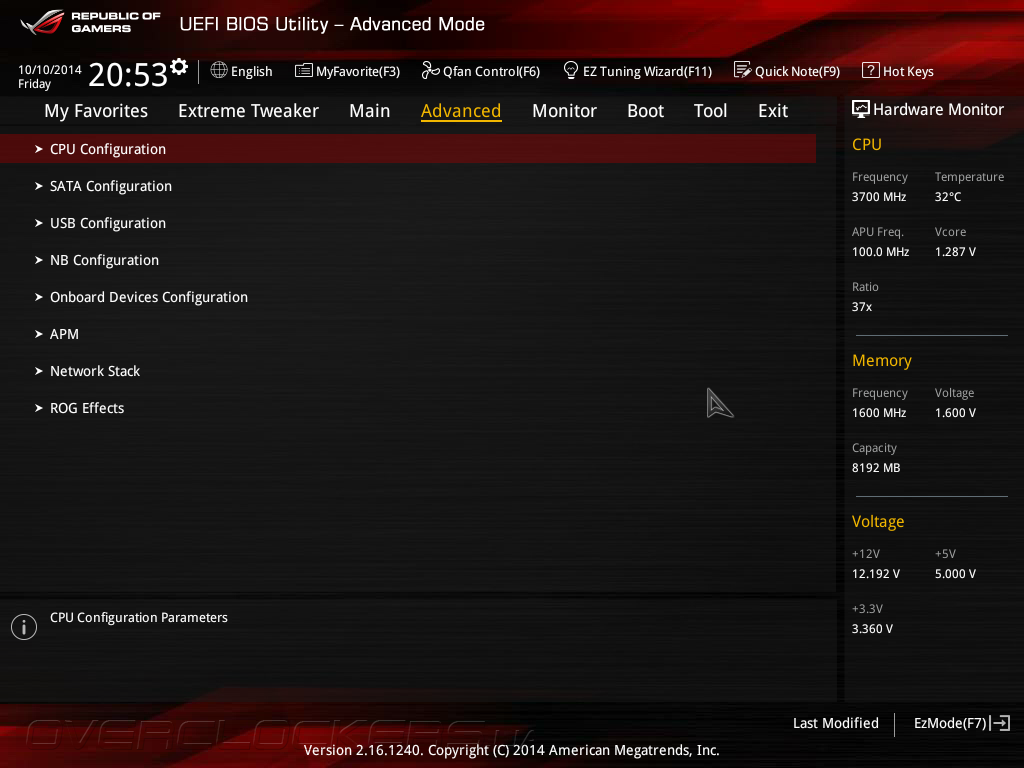

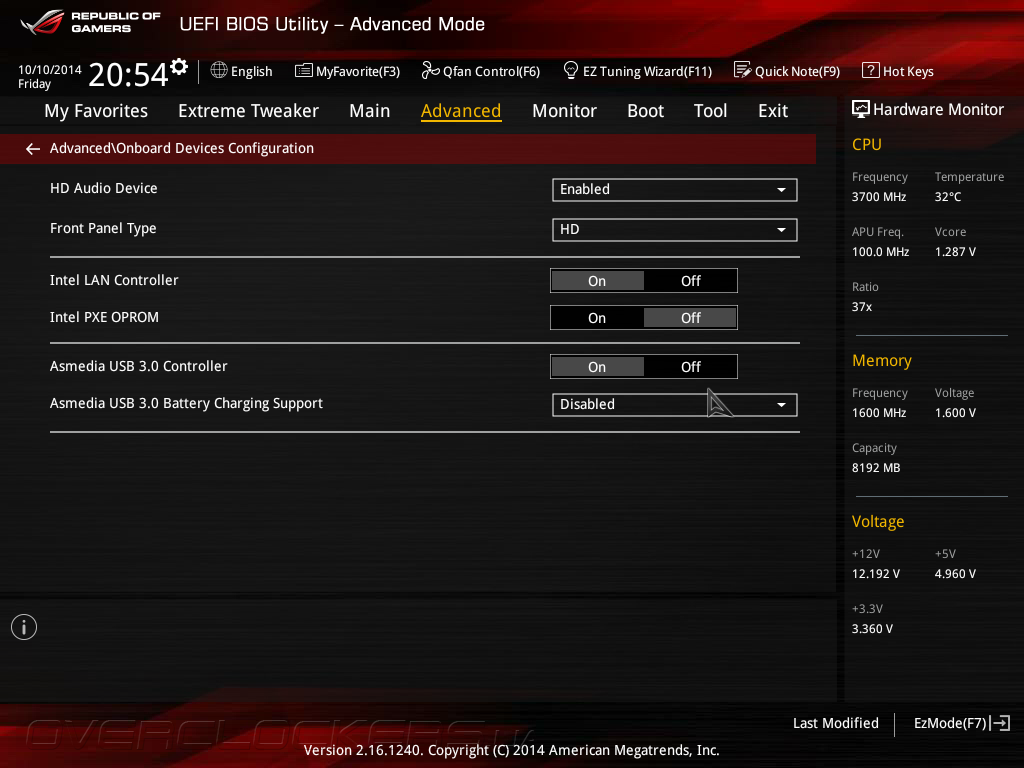

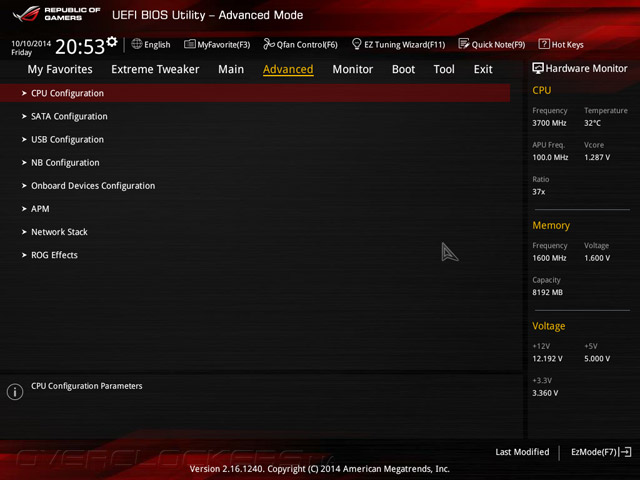

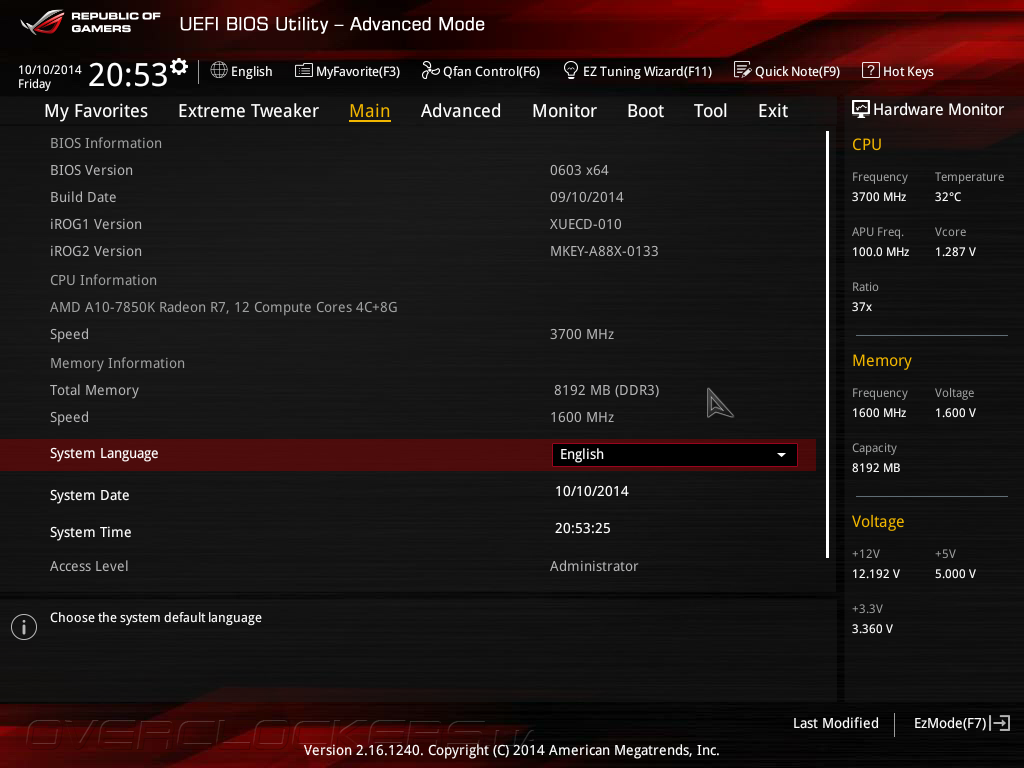

Вкладка Main отвечает за вывод подробных сведений о версии управляющего микрокода, установку даты, времени и выбор языка отображения меню настройки, а раздел Advanced служит для управления функциями расширения материнской платы.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

В подменю CPU Configuration выводится подробная информация об установленном процессоре, задается работа технологий энергосбережения и таких специфических функций, как аппаратная виртуализация и защита от вирусов.

ASUS Crossblade RangerASUS Crossblade Ranger

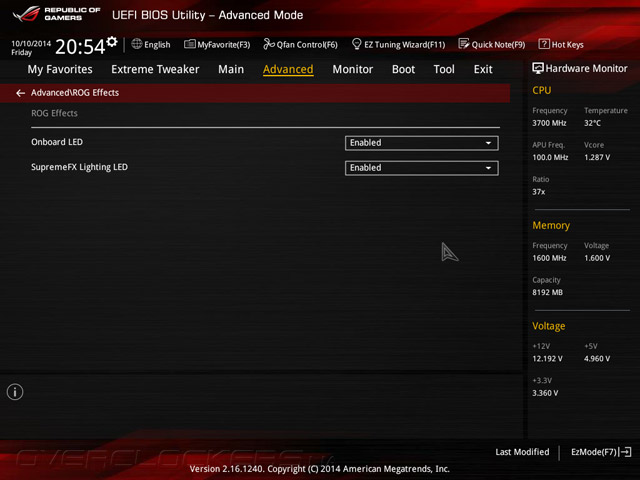

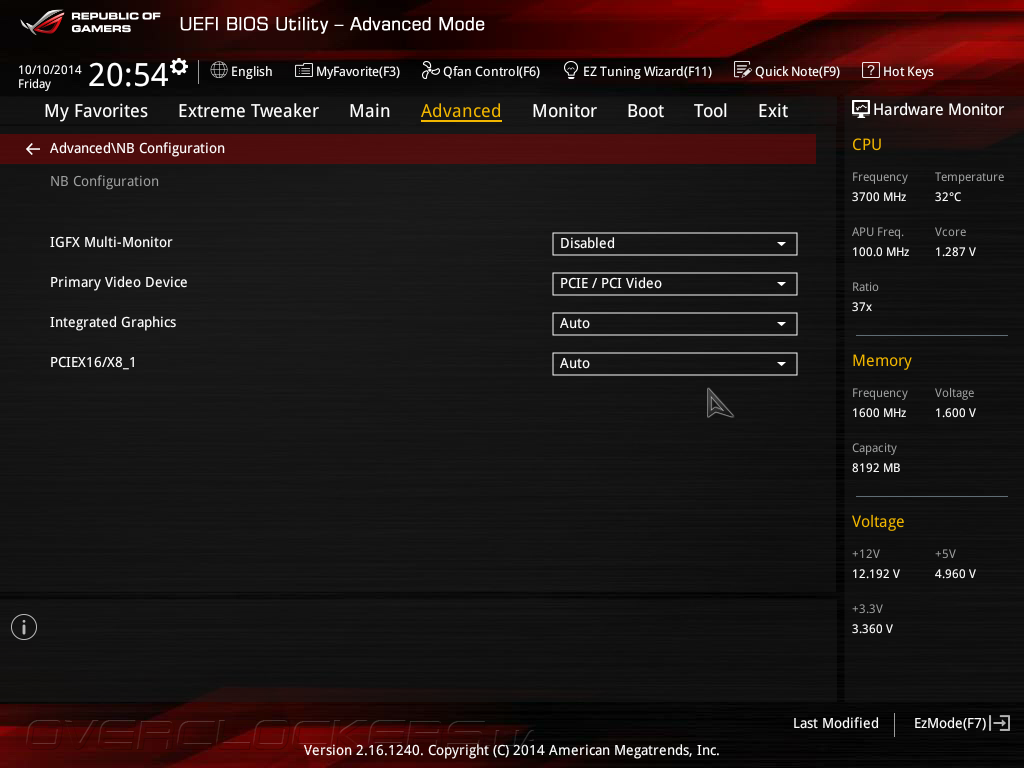

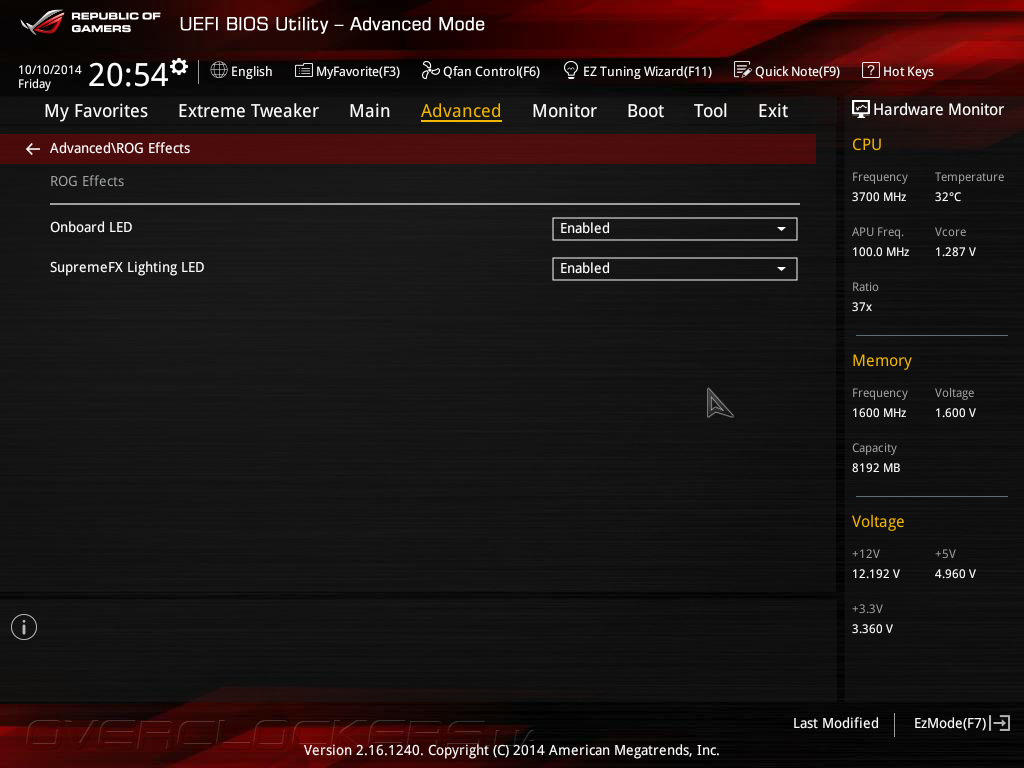

Вкладка NB Configuration, как следует из названия, отвечает за настройку встроенного северного моста, а подраздел Onboard Device Configuration предназначен для настройки дополнительных контроллеров. Наконец, подменю ROG Effects позволяет управлять светодиодной подсветкой материнской платы.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

ASUS Crossblade Ranger

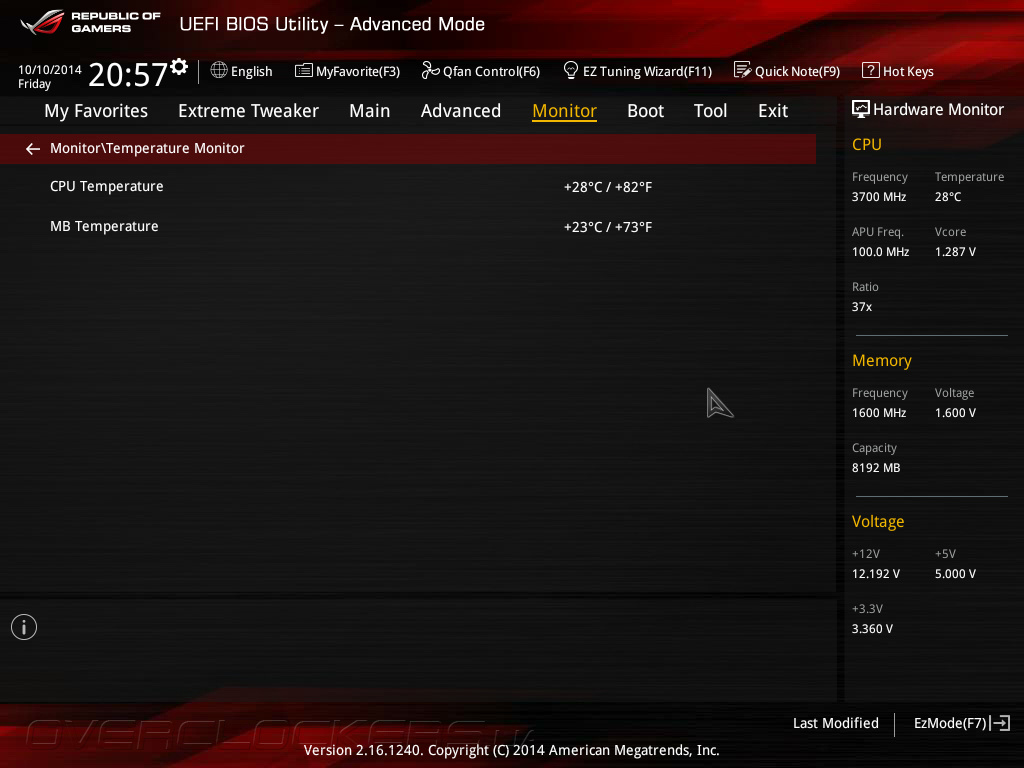

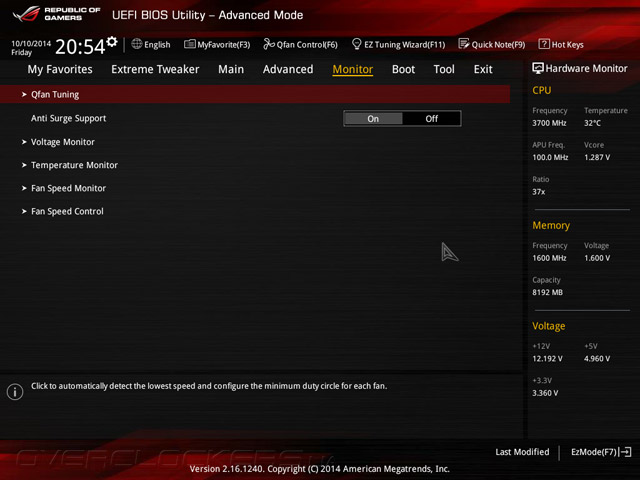

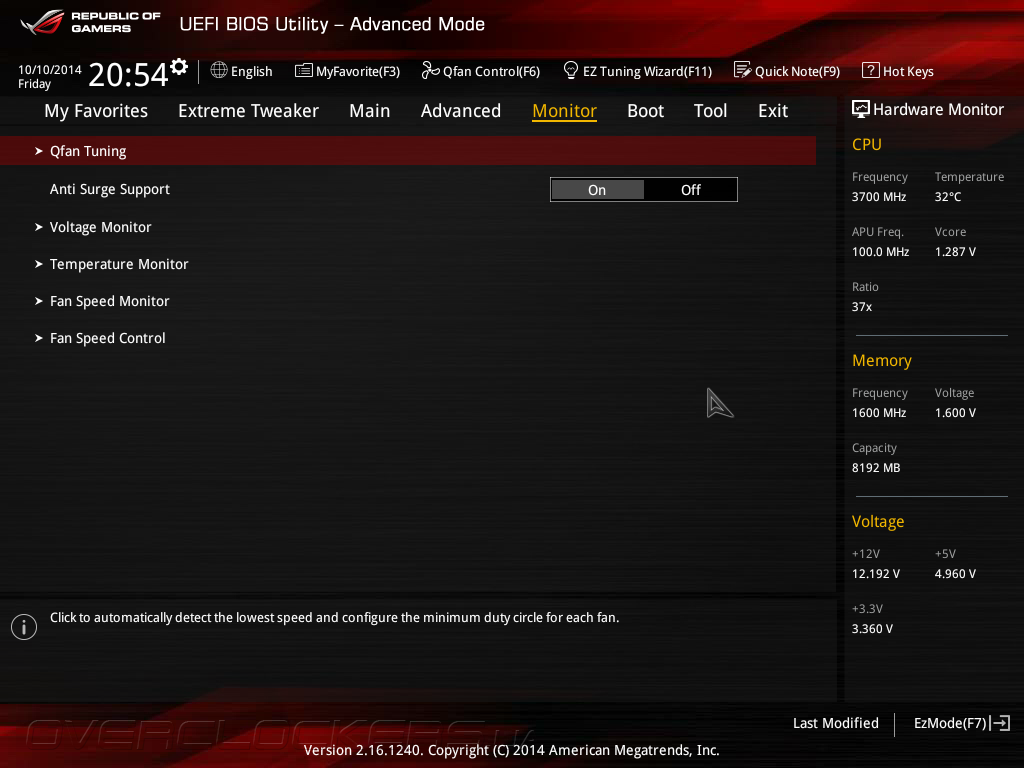

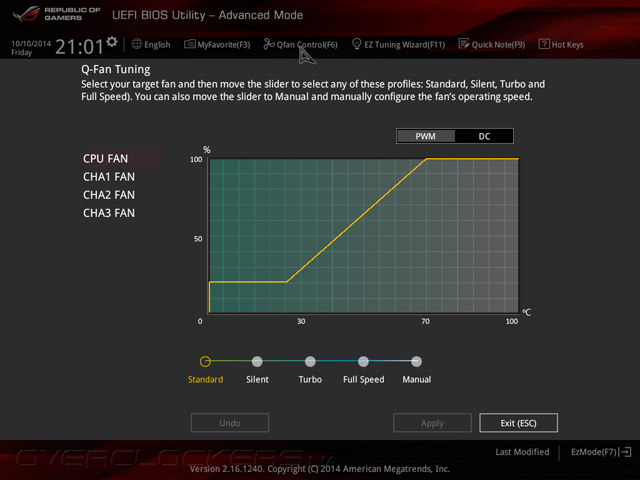

Аппаратный мониторинг и управление скоростями вращения вентиляторов помещены в раздел Monitor. Здесь же, помимо прочего, находится опция калибровки «карлсонов» Qfan Tuning, предназначенная для определения минимального режима работы крыльчаток.

ASUS Crossblade Ranger

ASUS Crossblade RangerASUS Crossblade Ranger

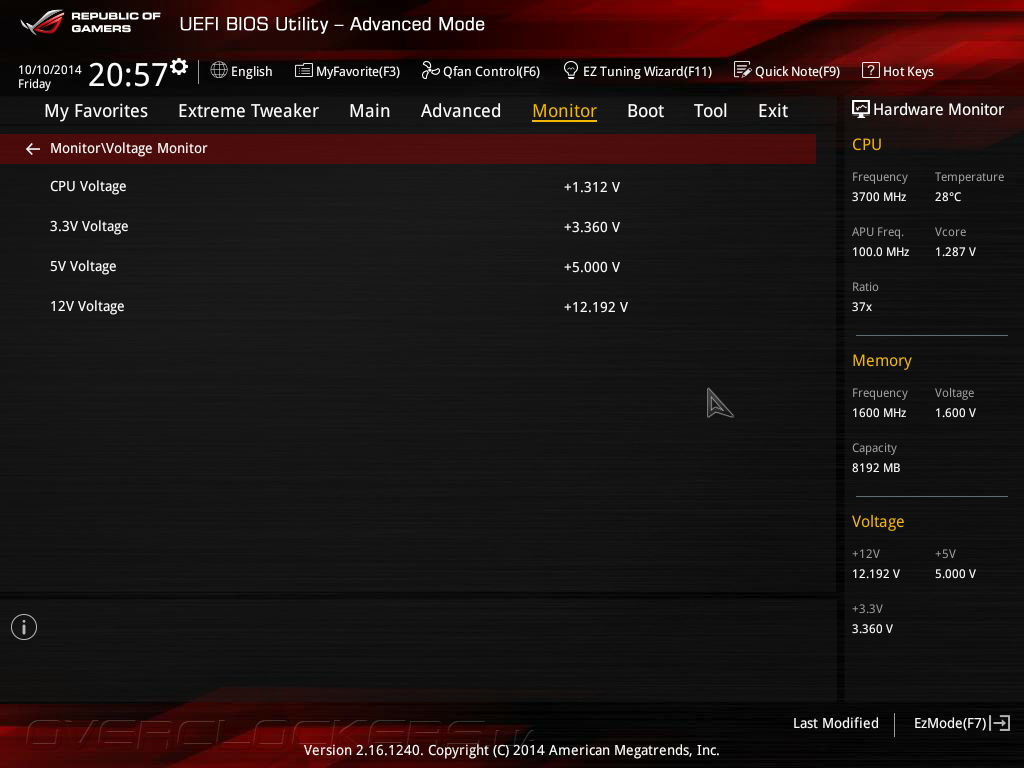

Показания четырех датчиков напряжений выводятся во вкладке Voltage Monitor, а температуры процессора и системной логики можно считать в подменю Temperature Monitor.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

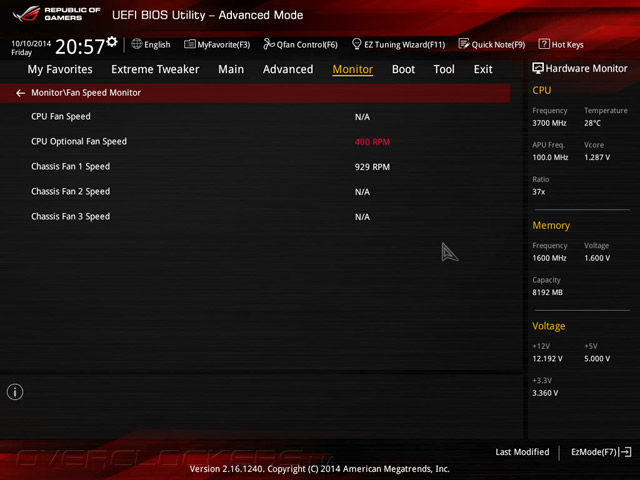

Данные со всех пяти тахометрических сенсоров отображаются в подразделе Fan Monitor, а управление вентиляторами возложено на вкладку Fan Speed Control, где пользователи могут выбрать один из четырех профилей вращения крыльчаток охладителей, либо задать режимы работы «карлсонов» вручную в зависимости от показаний температурных датчиков.

ASUS Crossblade Ranger

ASUS Crossblade RangerASUS Crossblade Ranger

Помимо базовой функциональности UEFI Setup Crossblade Ranger предлагает ряд дополнительных возможностей, таких как подпрограмма для обновления прошивки ASUS EZ Flash 2 Utiliyu или утилита ROG SSD Secure Erase, предназначенная для низкоуровневого удаления данных с твердотельных накопителей.

ASUS Crossblade RangerASUS Crossblade Ranger

Также, среди возможностей прошивки присутствует опция Overclocking Profile для хранения восьми наборов с настройками прошивки и функция ASUS SPD Information, отображающая подробную информацию об установленных модулях ОЗУ.

ASUS Crossblade RangerASUS Crossblade Ranger

Наконец, прошивка героини сегодняшнего обзора дает возможностью сформировать собственный раздел из тех пунктов UEFI Setup, которые используются чаще всего. Для этой цели служит вкладка My Favorites.

ASUS Crossblade RangerASUS Crossblade Ranger

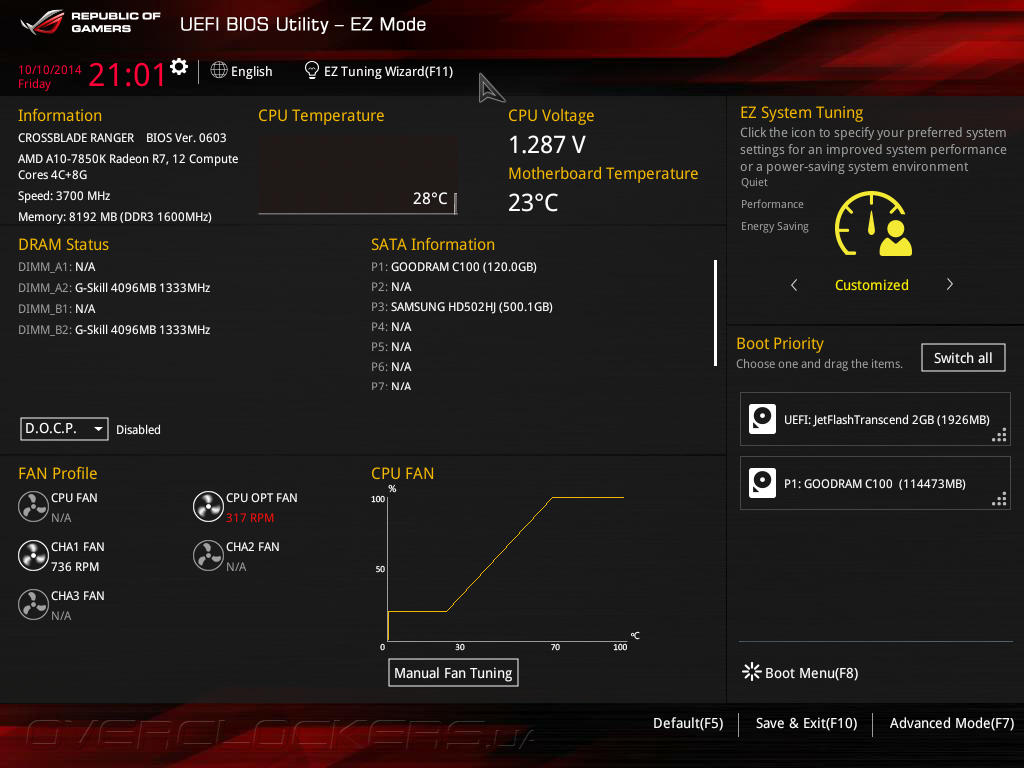

Повествование о прошивке героини сегодняшнего обзора было бы неполным, если не упомянуть об упрощенном режиме EZ Mode, в котором выводится информация об установленных компонентах и режимах их работы, задаются дата и время, настраивается порядок инициализации загрузочных устройств и отображаются ключевые показатели аппаратного мониторинга.

ASUS Crossblade Ranger

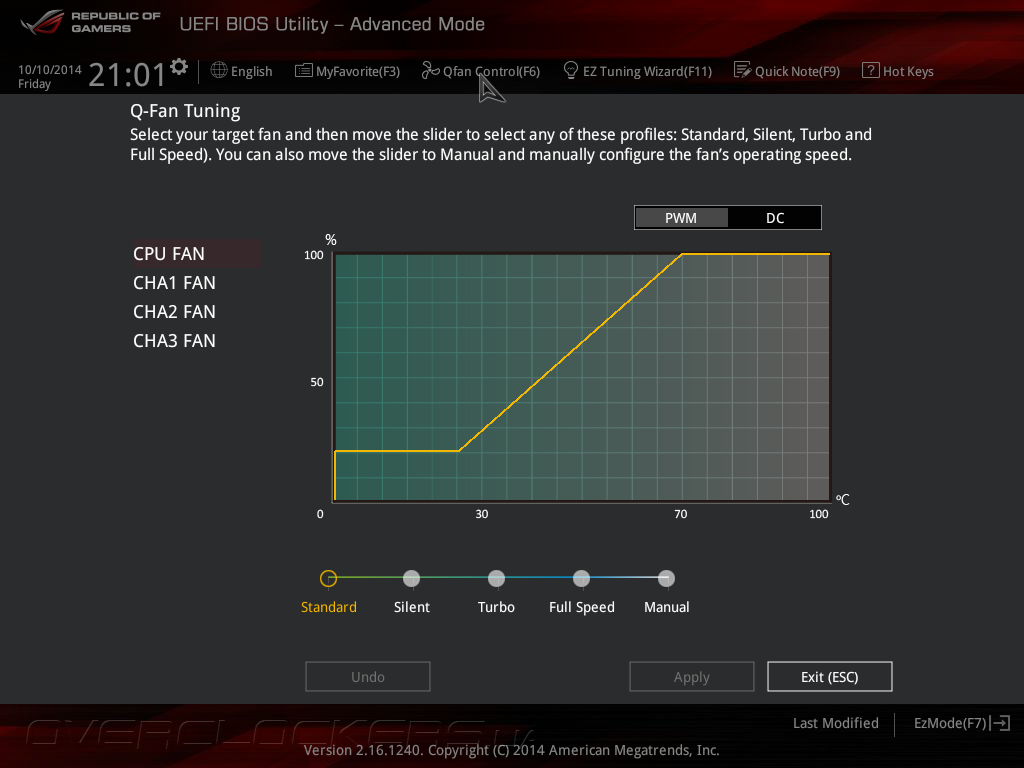

Также, из режима EZ Mode можно запустить утилиту регулировки скоростей вращения вентиляторов Qfan Tuning и мастер настройки быстродействия EZ Tuning, с помощью которого можно оптимизировать продуктивность системного блока в зависимости от выполняемой задачи и типа используемой системы охлаждения.

ASUS Crossblade Ranger

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

Конечно, опытным пользователям EZ Mode не заменит расширенного режима, зато, новички без труда разберутся в несложном интерфейсе и смогут выполнить первоначальную настройку системной платы.


Комплектное ПО

Вместе с материнской платой покупатель получает DVD-диск со всеми необходимыми драйверами и набором программного обеспечения, среди которого особая роль отведена Ai Suite 3. Данная программа объединяет возможности управления быстродействием, системного мониторинга, настроек режима работы вентиляторов и многое другое.

ASUS Crossblade Ranger

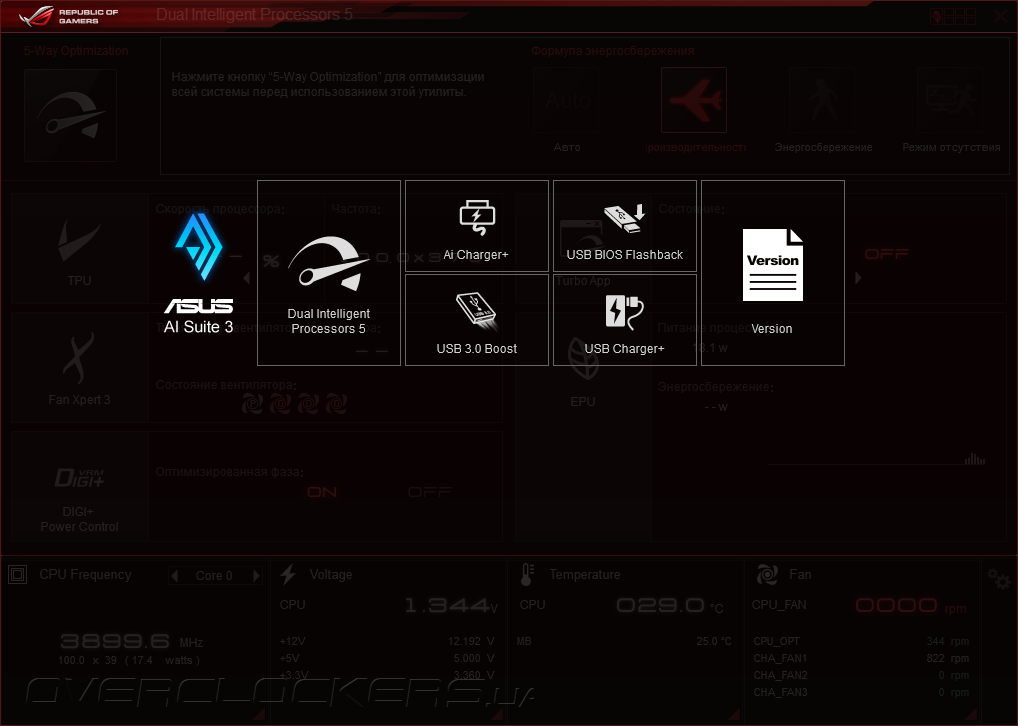

В состав Ai Suite 3 входит множество отдельных подпрограмм, каждая из которых отвечает за определенную функциональность. Так, утилита Dual Intelligent Processor 5 служит для разгона, управления технологиями энергосбережения и скоростями вращения крыльчаток охладителей. Большую часть площади окна занимает информационная панель, на которую выводятся сведения о режимах работы отдельных модулей, а в нижней части интерфейса отображаются показания датчиков системного мониторинга. Помимо считывания значений пользователи могут задать пределы, по достижению которых сработает аварийное оповещение, а также отслеживать динамику изменения параметров в режиме реального времени.

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

Программный модуль TPU служит для управления разгоном, с его помощью задаются значения частоты опорного генератора, множитель вычислительных блоков и напряжения питания на всех основных компонентах материнской платы. Отдельная вкладка отвечает за оверклокинг встроенного графического ускорителя, где можно выбрать один из двух профилей повышенной производительности.

ASUS Crossblade RangerASUS Crossblade Ranger

C помощью Fan Xpert 3 пользователи могут управлять работой вентиляторов. Программа предлагает несколько наборов настроек, а также режим ручной регулировки скорости вращения каждого из «карлсонов».

ASUS Crossblade RangerASUS Crossblade Ranger

Модуль Digi+ Power Control отвечает за тонкую настройку цифровой подсистемы питания гибридного процессора и модулей ОЗУ.

ASUS Crossblade RangerASUS Crossblade Ranger

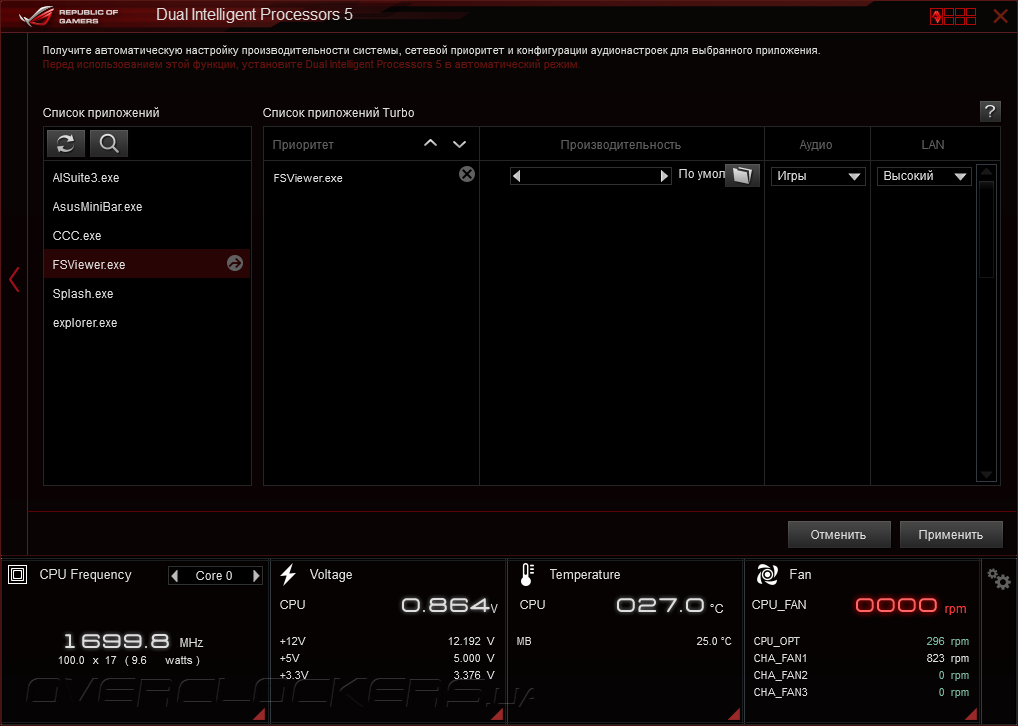

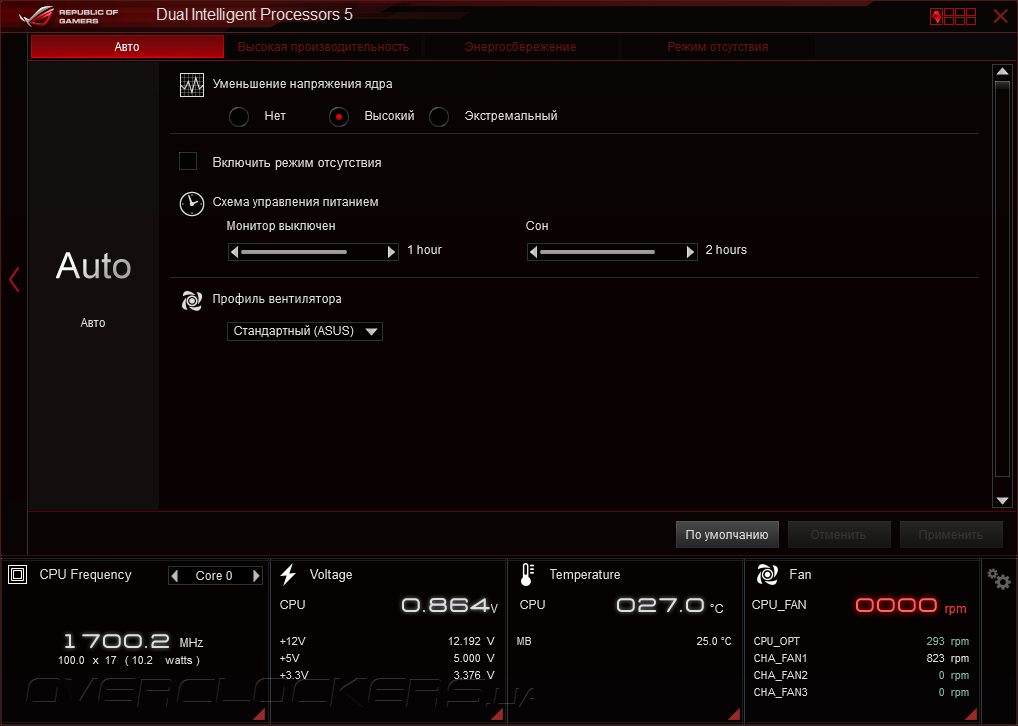

функция TurboApp позволяет для каждого приложения выбрать отдельный профиль быстродействия, задать режимы работы сетевой и звуковой подсистем, а подпрограмма EPU служит для управления функциями энергосбережения.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

Помимо Dual Intelligent Processor 5 в состав Ai Suite 3 входит утилита USB 3.0 Boost, предназначенная для ускорения скорости передачи данных за счет активации протокола UASP (USB Attached SCSI Protocol), а также подпрограммы USB Charger + и Ai Charger+, оптимизирующие процесс зарядки разнообразных гаджетов от портов USB материнской платы.

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

ASUS Crossblade Ranger поддерживает работу программного продукта GameFirst III, который предназначен для контроля полосы пропускания сетевого соединения, а также управления приоритетами доступа приложений в Интернет. Программа имеет несколько предустановленных профилей, соответствующих типичным сценариям использования, но предоставляет возможность ручной коррекции настроек.

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

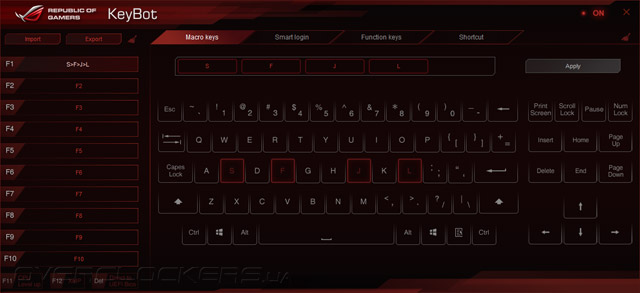

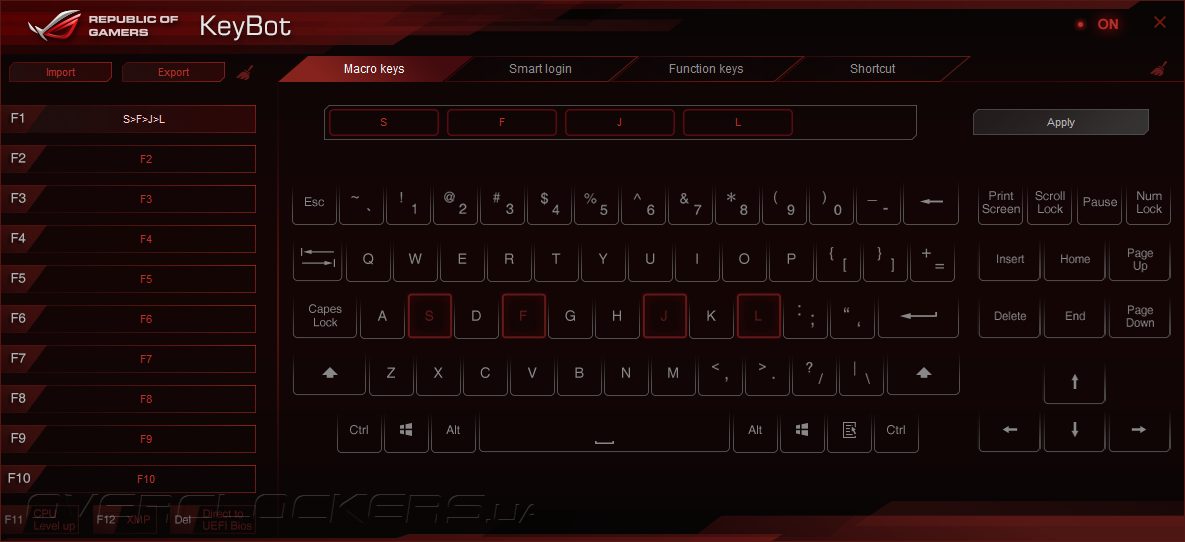

Наконец, для реализации функции KeyBot служит одноименная программа, дающая возможность пользователям переназначать «горячие клавиши», в том числе заведовать различные макрокоманды.

ASUS Crossblade Ranger

Тестовый стенд

Оценка быстродействия и запаса прочности материнской платы ASUS Crossblade Ranger проводились при использовании тестового стенда такой конфигурации:
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: AMD Catalyst 14.4.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись, никаких других дополнительных настроек не проводилось. Модули ОЗУ работали в режиме 1600 МГц с задержками 9-9-9-24-1Т, а процессорные функции энергосбережения и технология AMD Turbo Core функционировали в штатном режиме. В тестах быстродействия компанию ASUS Crossblade Ranger составили системные платы ASUS A88X-Pro, A88XM-Plus, Gigabyte G1.Sniper A88X, MSI A88X-G45 Gaming и A88XM Gaming, работавшие с таким версиями UEFI:
  • ASUS Crossblade Ranger UEFI Setup 0603 от 10.09.2014;
  • ASUS A88XM-Plus UEFI Setup 1102 от 20.01.2014;
  • ASUS A88X-Pro UEFI Setup 0802 от 29.01.2014;
  • Gigabyte G1.Sniper A88X UEFI Setup F8b от 06.02.2014;
  • MSI A88X-G45 Gaming UEFI Setup V1.1B1 от 20.02.2014;
  • MSI A88XM Gaming UEFI Setup V1.1 от 18.03.2014.
Каждый тест повторялся не менее трех раз, по их результатам рассчитывалось среднее значение. Для оценки быстродействия применялось следующее ПО:
  • AIDA64 4.70.3200 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028(OpenCL Accelerated);
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.

Разгонный потенциал

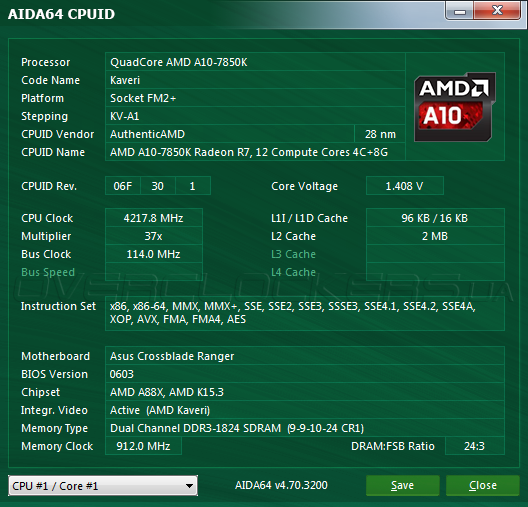

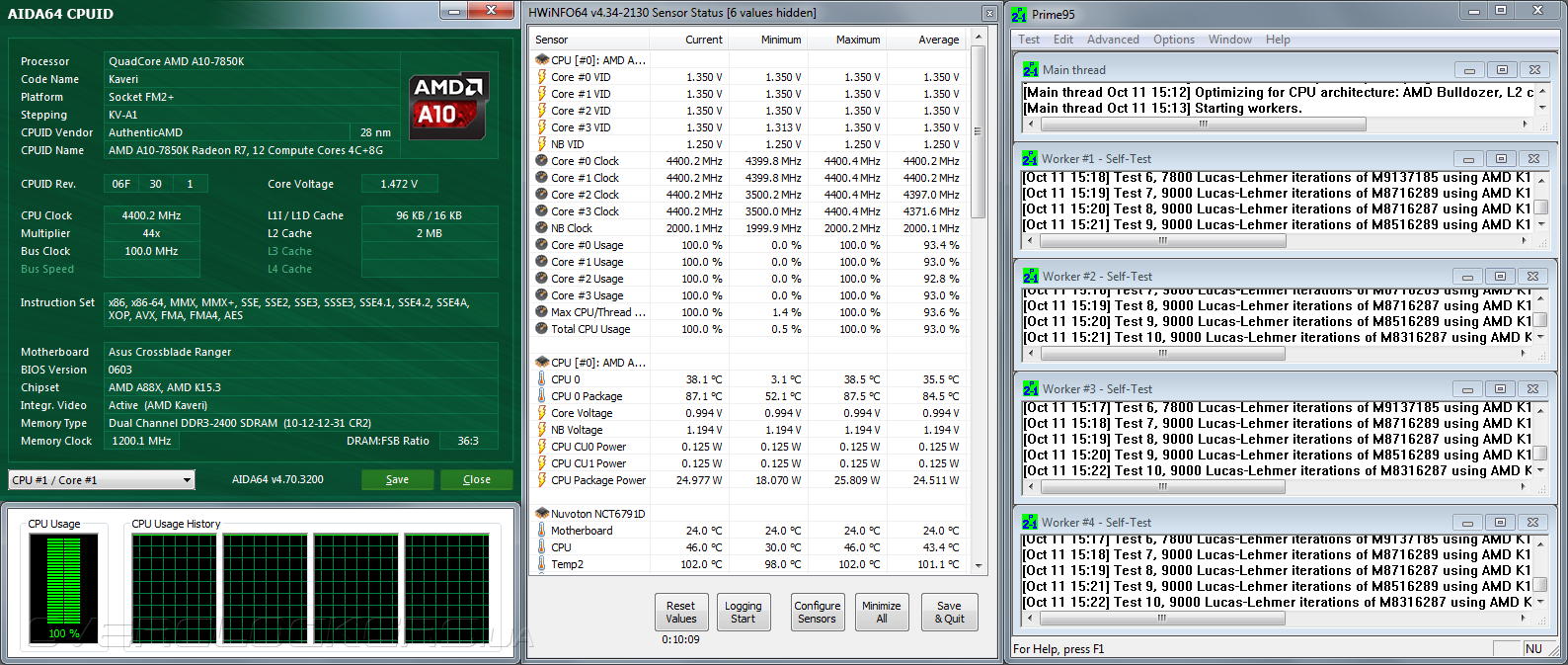

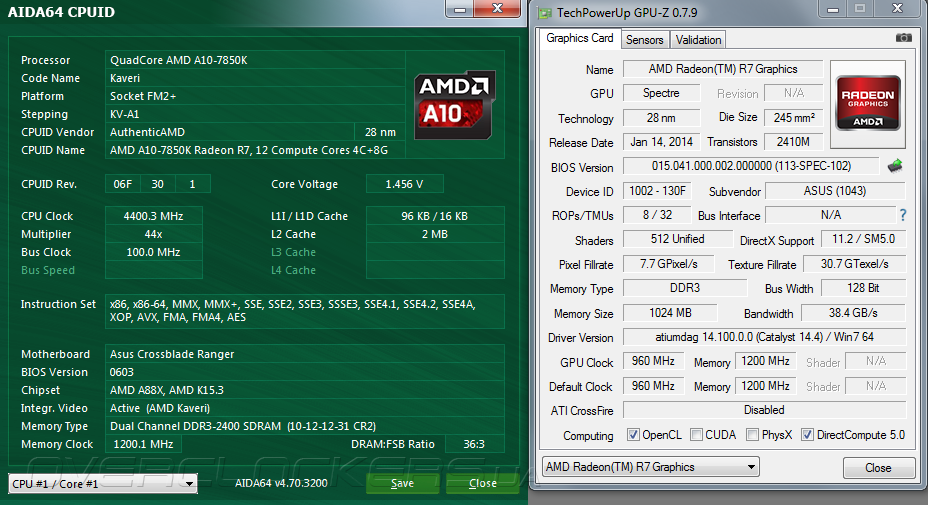

В разгоне материнская плата ASUS Crossblade Ranger зарекомендовала себя с положительной стороны: при использовании мощного воздушного кулера тестовый AMD A10-7850K заработал в режиме 4400 МГц после повышения напряжения на вычислительных модулях до 1,47 В, то есть прирост частоты сверх номинала составил солидные 700 МГц. Тем временем встроенный северный мост заработал на 2000 МГц при значении VDDNB Voltage=1,3 В, а для обоих напряжений опции Load Line Calibration принимали значения High. Подсистема ОЗУ была форсирована до 2400 МГц с таймингам 10-12-12-31-2Т при напряжении 1,65 В, что соответствует работе модулей памяти в режиме X.M.P. C такими настройками тестовый стенд проходила длительную проверку в программе Prime95 с профилем In-Place Large FFTs, а температура APU не превышала 88° С.

ASUS Crossblade Ranger

Встроенная видеокарта порадовала неплохим разгоном без малейшего ущерба для оверклокинга вычислительных модулей. После повышения напряжения APU1.2V Voltage с 1,05 до 1,15 вольт частоту интегрированного видеоядра удалось повысить до 960 МГц, то есть на 240 МГц выше номинального значения.

ASUS Crossblade Ranger

А вот результаты автоматического разгона с помощью функции OC Tuner оказались далеки от идеала. С одной стороны, частота процессорных ядер повысилась до 4100 МГц, также до 900 МГц было форсировано интегрированное видеоядро, тогда как встроенный северный мост и подсистема ОЗУ продолжили функционировать на штатных частотах, что несколько снижает эффективность автоматического оверклокинга.

ASUS Crossblade Ranger

Напоследок была проверена способность ASUS Crossblade Ranger по увеличению частоты опорного генератора, которую в результате немногочисленных попыток удалось поднять до 114 МГц, что выглядит совсем неплохо на фоне достижений конкурентов.

ASUS Crossblade Ranger


Тестирование аудиоподсистемы

Качество реализации звуковой подсистемы Supreme FX, которой оснащена материнская плата ASUS Crossblade Ranger, было оценено инструментальным методом. Для этого линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, в которой установлен высококачественный АЦП CS5361, обеспечивающий средевзвешенное соотношение сигнал-шум 114 дБ. Измерение выполнялось в программе RightMark Audio Analizer 6.4.0 в двух режимах: при частоте дискретизации 44,1 кГц и разрядности сигнала 16 бит, а также при 48 кГц/24 бит. Результаты измерения характеристик звукового тракта новинки были сопоставлены с аналогичными показателями ASUS Maximus VII Ranger, что даст возможность оценить различие реализации звуковой подсистемы у двух представителей семейства Republic of Gamers.

  ASUS Crossblade Ranger (ALC1150) 44,1 КГц/16 бит   ASUS Crossblade Ranger (ALC1150) 48 КГц/24 бит   ASUS Maximus VII Ranger (ALC1150) 44,1 КГц/16 бит   ASUS Maximus VII Ranger (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,37, +0,04 Очень хорошо +0,34, +0,31 Отлично +0,23, +0,02 Очень хорошо +0,21, –0,09 Очень хорошо
Уровень шума, дБ (А) –85,7 Хорошо –85,1 Хорошо –88,9 Хорошо –91,4 Очень хорошо
Динамические диапазон, дБ (А) 83,4 Хорошо 85 Хорошо 88,4 Хорошо 91,4 Очень хорошо
Гармонические искажения, % 0,0082 Очень хорошо 0,0067 Очень хорошо 0,0064 Очень хорошо 0,007 Очень хорошо
Гармонические искажения + шум, дБ(A) –75,5 Средне –77,1 Средне –79,0 Средне –79,8 Средне
Интермодуляционные искажения + шум, % 0,022 Хорошо 0,02 Очень хорошо 0,013 Очень хорошо 0,011 Очень хорошо
Взаимопроникновение каналов, дБ –77,9 Очень хорошо –75,5 Очень хорошо –81,5 Очень хорошо –83,7 Очень хорошо
Интермодуляции на 10 кГц, % 0,019 Очень хорошо 0,019 Очень хорошо 0,014 Очень хорошо 0,019 Очень хорошо
Общая оценка   Хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Инструментальные измерения показали, что звуковой тракт материнской платы Crossblade Ranger немного уступает по всем параметрам аудиоподсистеме, которой оснащена ASUS Maximus VII Ranger, хотя, при «слепом» прослушивании разница, скорее всего, будет незаметной. Так что, обе модели обеспечивают примерно одинаковое качество воспроизведения, которое удовлетворит большинство среднестатистических пользователей, а настоящие аудиофилы всегда смогут установить дискретную звуковую карту, благо, возможности расширения новинки это позволяют.


Результаты тестирования

ASUS Crossblade Ranger

ASUS Crossblade Ranger

ASUS Crossblade Ranger

ASUS Crossblade Ranger

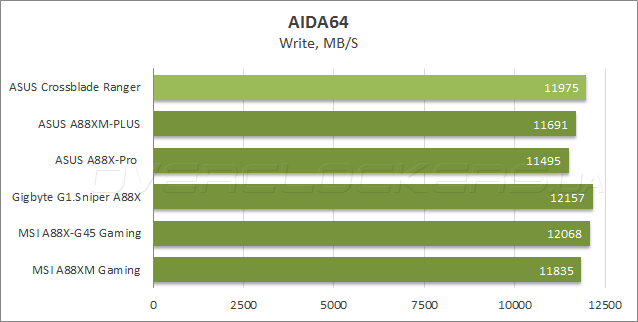

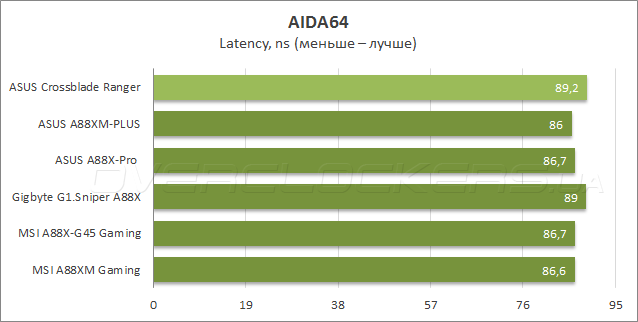

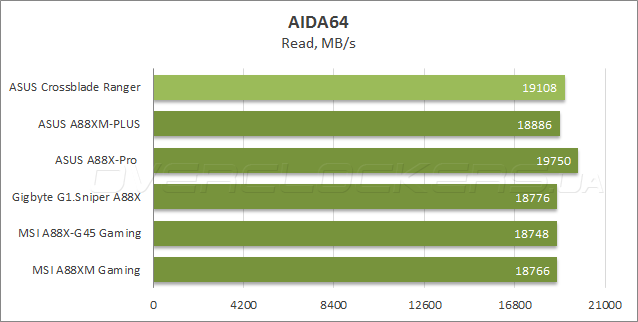

При измерении пропускной способности подсистемы ОЗУ в программе AIDA64 новинка показала высочайший результат в подтесте копирования, при чтении и записи данных попала в тройке лидеров, тогда как при оценке латентности доступа игровая системная плата ASUS заняла последнее место.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

ASUS Crossblade Ranger

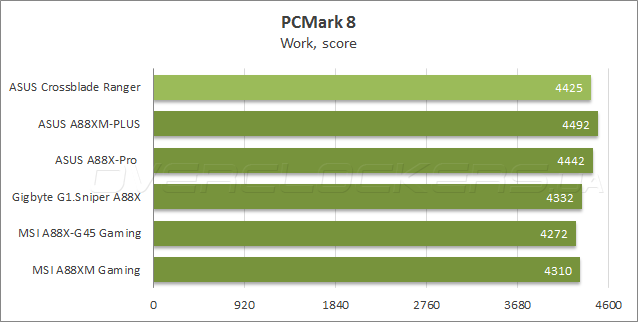

В комплексном тестовом пакете Futuremark PCMark 8 в режиме с включенным ускорением OpenCL новинка уступила лишь ASUS A88X-Pro, разделив второе место с ASUS A88XM-Plus и оставив трех других конкуренток далеко позади.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

ASUS Crossblade Ranger

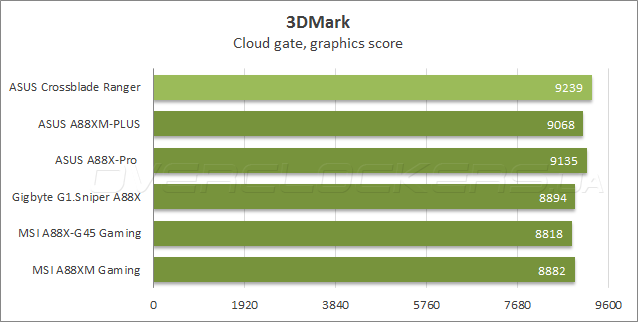

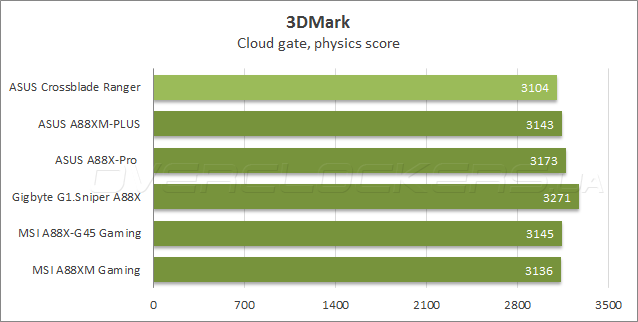

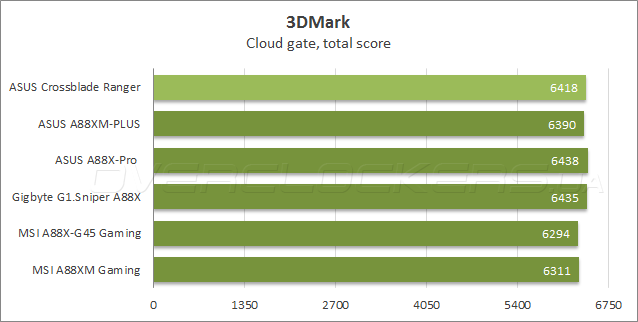

При тестировании в сценарии Cloud Gate из состава графического бенчмарка 3Dmark Crossblade Ranger заработала средние баллы, детальный анализ которых показал, что невысокий результат при расчете физических эффектов компенсируются отличным быстродействием графической подсистемы.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

ASUS Crossblade Ranger

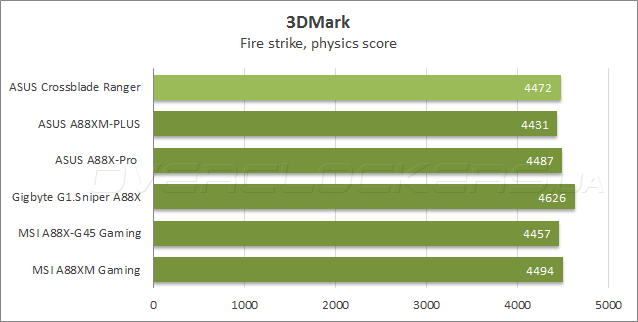

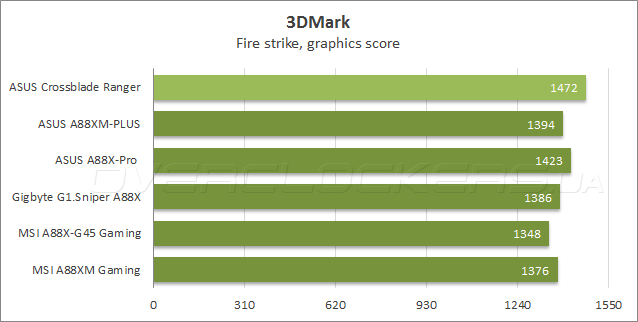

В более тяжелом подтесте Fire Strike преимущество в производительности встроенной видеокарты обеспечило игровой модели ASUS уверенную победу, правда, при моделировании «физики» новинка вновь набрала меньше всех очков.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

ASUS Crossblade Ranger

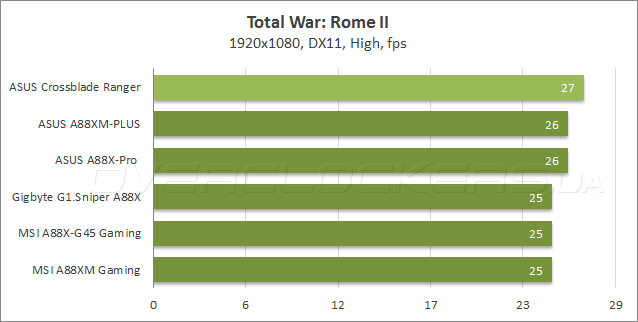

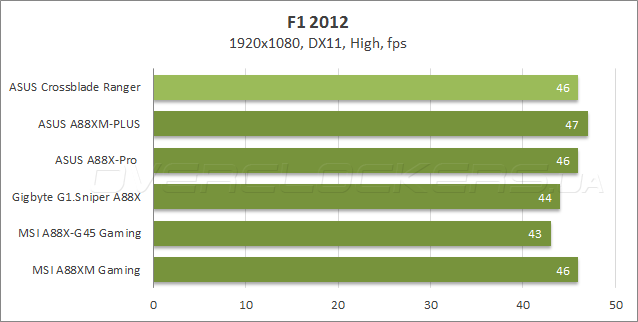

C уровнем быстродействия в современных видеоиграх у Crossblade Ranger нет ни малейших проблем, правда, частота смены кадров в некоторых дисциплинах заставляет задуматься про уменьшение разрешения или снижение настроек качества, но здесь вопрос не материнским платам, а к гибридным процессорам AMD.


Энергопотребление

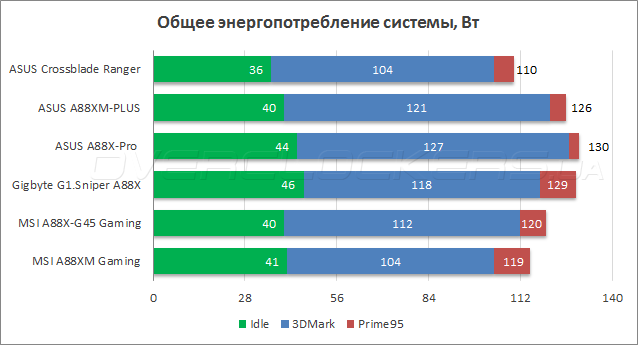

Для оценки энергоэффективности тестовых стендов использовалось устройство Basetech Cost Control 3000, с помощью которого было измерено среднее потребление электроэнергии при отсутствии нагрузки, а также пиковые значения потребляемой мощности во время прохождения графического бенчмарка 3DMark и стресс-теста Prime95 в режиме In-Place Large FFTs.

ASUS Crossblade Ranger

По части экономичности ASUS Crossblade Ranger стала безоговорочным лидером, показав наименьшее энергопотребление, как в простое, так и при нагрузке на графическую и вычислительную подсистемы. Очевидно, производитель уделил повышенное внимание энрегоэффективности, иногда даже в ущерб быстродействию, что и было замечено по результатам некоторых из бенчмарков.


Выводы

Сегодняшнее знакомство с материнской платой ASUS Crossblade Ranger показало, что новинка имеет массу сильных сторон. Это и высокое качество изготовления, и продуманная конструкция, и отличная энергоэффективность в сочетании с хорошим уровнем быстродействия. Несомненным «плюсом» героини сегодняшнего обзора является и богатый набор аксессуаров, в котором присутствует качественный игровой коврик для «мыши». Также, нельзя не отметить ряд особенностей, характерных для продуктовой линейки Republic of Gamers, а именно: функциональное меню настройки и качественное комплектное ПО, а также наличие фирменных технологий, таких как KeyBot, GameFirst III и продвинутой звуковой подсистемы SupremeFX. Вместе с тем, в плане оверклокерского потенциала новинка не стала откровением, обеспечив для тестового APU высокий, но отнюдь не рекордный разгон. Возможно, мне попался не самый удачный экземпляр системной платы, либо текущая версия прошивки далека от идеала.

Что касается розничной стоимость, то на момент написания обзора в украинских интернет-магазинах за ASUS Crossblade Ranger просили около 210 долларов, что делает новинку самой дорогой материнской платой для платформы Socket FM2+ на рынке. Конечно, энтузиастов или поклонников бренда ASUS ROG не остановит даже такая высокая цена, а вот экономным пользователям придется подыскать альтернативные варианты, благо, выбирать есть из чего.

ASUS Crossblade Ranger Выбор редакции: высокое качество
