Обзор и тестирование материнской платы ASUS Crossblade Ranger для гибридных процессоров AMD в исполнении Socket FM2+

В последнее время производители материнских плат не часто радуют нас новинками для платформы AMD. А между тем, конец лета 2014 года для компании Advanced Micro Device выдался весьма щедрым на анонсы: продуктовая линейка процессоров AMD FX для платформы Socket AM3+ получила долгожданное обновление, также были представлены новые модели Athlon в исполнении Socket FM2+ на базе вычислительных модулей Steamroller, и, наконец-то, начались продажи младших энергоэффективных APU Kaveri. В свете последних двух событий компания ASUS сделала настоящий подарок поклонниками AMD, выпустив материнскую плату Crossblade Ranger для платформы Socket FM2+, да не простую, а из элитной серии Republic of Gamers!

ASUS Crossblade Ranger

Потенциальным покупателям новинка предлагает практически все эксклюзивные особенности, которые встречаются на игровых системных платах ASUS для процессоров Intel. В процессе сегодняшнего обзора мы с вами определим, насколько хороша Crossblade Ranger в качестве основы для игрового системного блока, а прямо сейчас предлагаю ознакомиться со спецификациями «материнки».

Модель ASUS Crossblade Ranger
Чипсет AMD A88X (Bolton D4)
Процессорный разъем Socket FM2+
Процессоры AMD A-Series, Athlon
Память 4 DIMM DDR3 SDRAM 1333/1600/1866/2133/2200*/2400*/2666* (*— OC), 64 Гбайт максимум
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 2
Встроенное видеоядро (в процессор) Radeon HD 7000/8000/R7 Series
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A88X)
2 x 3.0 (2 Разъема на задней панели, ASM1042)
8 x 2.0 (2 разъема на задней панели, AMD A88X)
Serial ATA 8 x SATA 6 Гбит/с (A88X)
RAID 0, 1, 5, 10, JBOD (A88X)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности KeyBot, MemOK, USB BIOS Flashback, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, контакты для измерения напряжения, AMD CrossFireX


Комплект поставки

Системная плата поставляется в картонной коробке стандартных размеров, оформленной в лучших традициях линейки Republic of Gamers.

ASUS Crossblade Ranger

С обратной стороны упаковки приведена масса полезной информации, такой как краткая спецификация и конфигурация интерфейсов задней панели новики, а также сведения о ключевых технологиях ROG, которыми может похвастаться Crossblade Ranger. «Материнка» оснащена продвинутой звуковой подсистемой SupremeFX 2014, в комплекте поставки присутствует программное обеспечение GameFirst III, обеспечивающее управление полосой пропускания сетевого подключения. Кроме того, благодаря наличию специального контроллера KeyBot системная плата поддерживает одноименную технологию, которая перехватывает команды от любой клавиатуры и позволяет назначать «горячие клавиши», а также задавать макрокоманды.

ASUS Crossblade Ranger

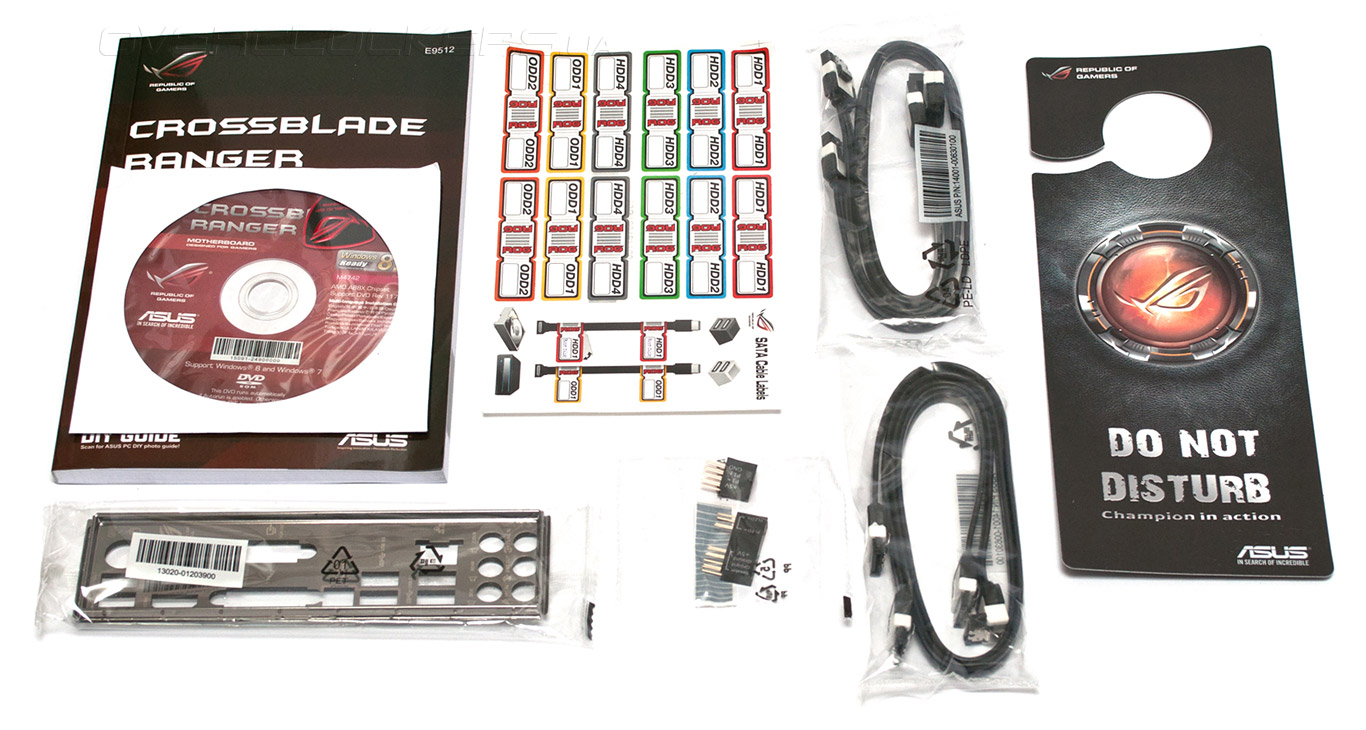

Комплект поставки Crossblade Ranger полностью соответствует ее позиционированию, среди дополнительных принадлежностей нашлось место для:
  • подробного руководства пользователя;
  • DVD-диска с драйверами и ПО;
  • заглушки на заднюю панель I/O;
  • набора наклеек для маркировки интерфейсных кабелей;
  • комплекта переходников Q-Connectors;
  • четырех кабелей SATA 6 Гбит/с;
  • таблички на ручку двери с надписью «Do Not Distorb Champion in Action».
ASUS Crossblade Ranger

Самым неожиданным и приятным среди аксессуаров оказался коврик для «мыши». Его размеры составляют 295х225 мм, основа выполнена из мягкой пористой резины, что исключает скольжение по столу, а рабочая поверхность тканевая. Коврик выглядит добротно и может стать неплохим выбором для будущих чемпионов, делающих первые шаги в кибер-спорте.

ASUS Crossblade Ranger


Внешний вид

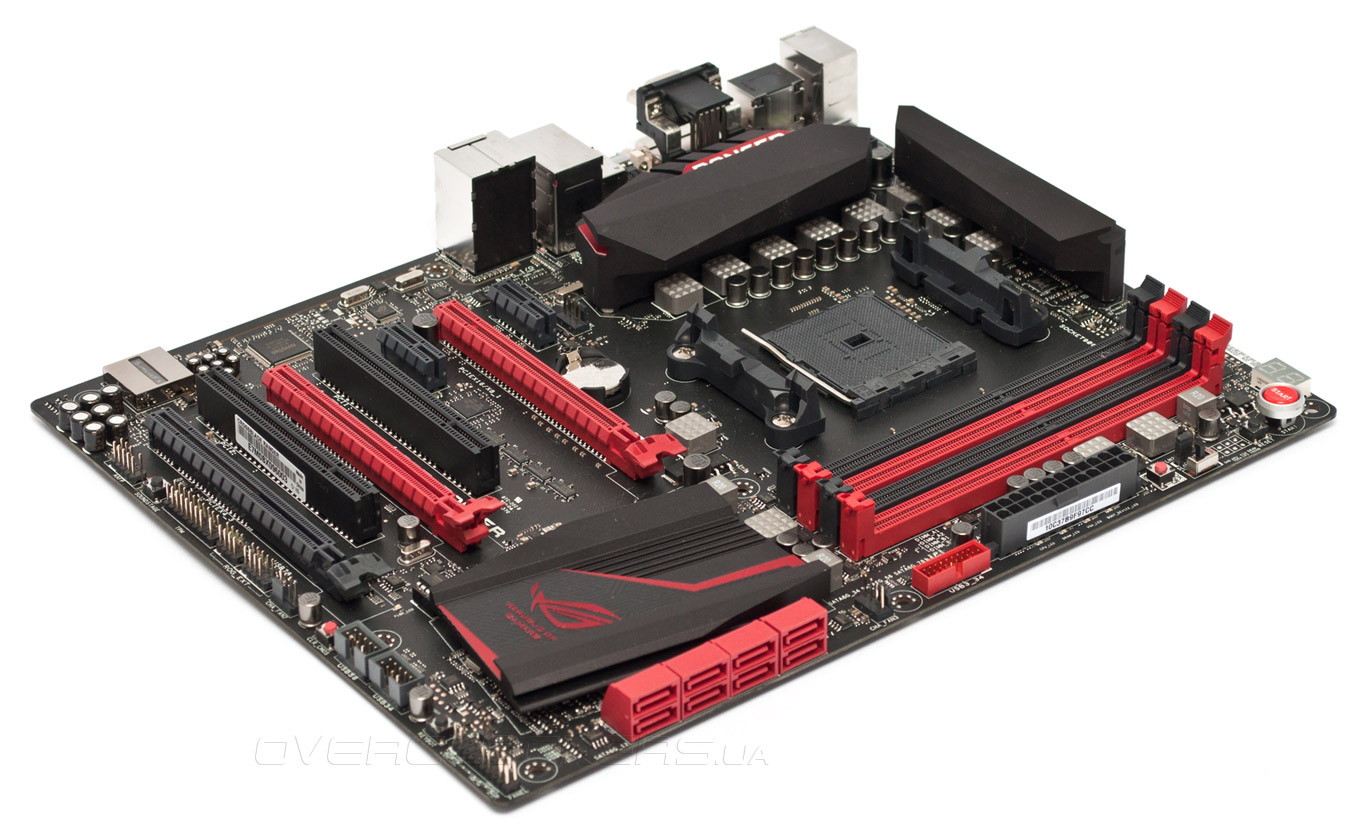

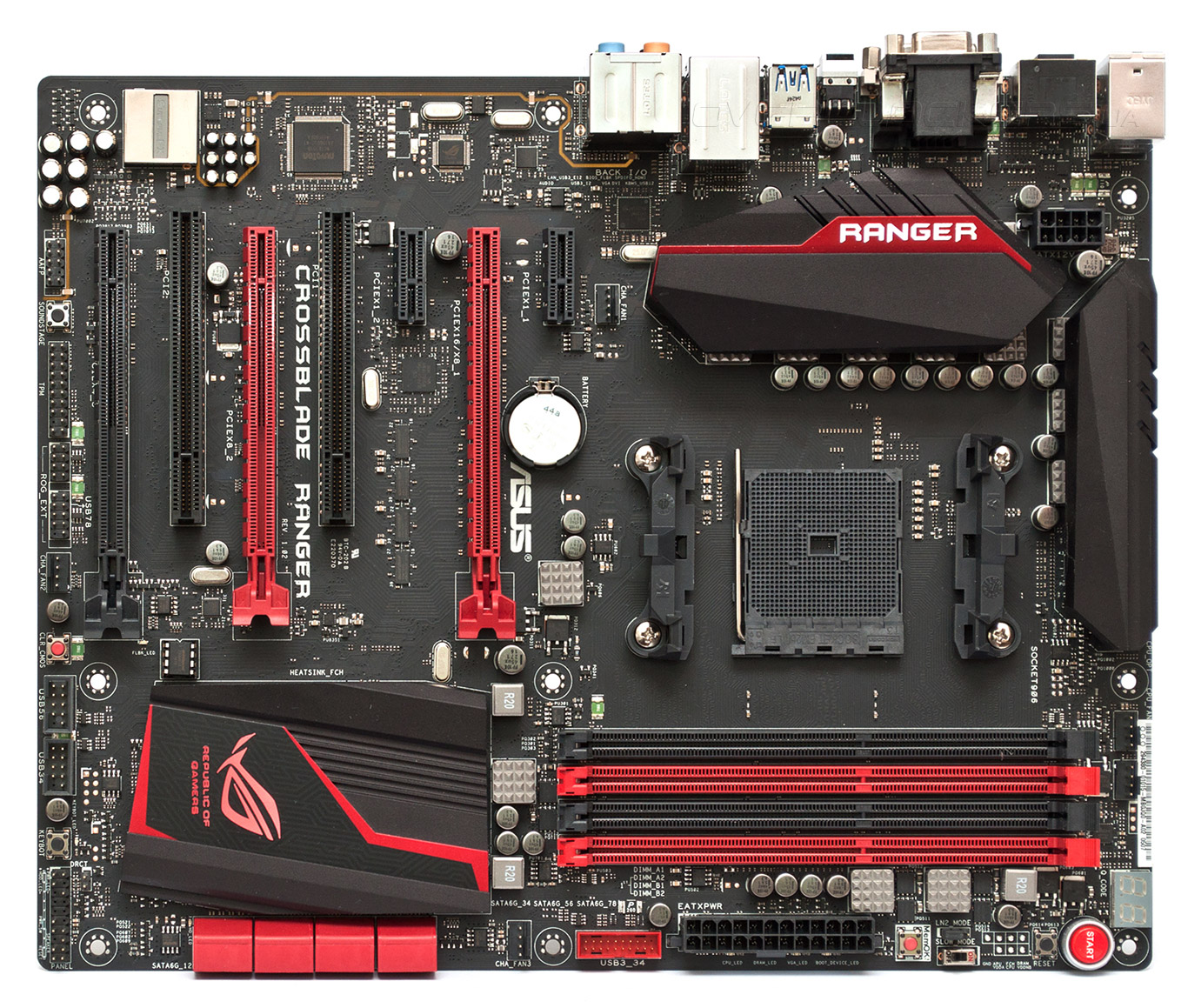

ASUS Crossblade Ranger выполнена в полноценном форм-факторе АТХ. С одной стороны это позволяет разместить на плате максимальное количество портов расширения и облегчает самостоятельную сборку, а с другой стороны — не дает возможности устанавливать «материнку» в компактные корпуса, что тоже немаловажно для экономичной платформы. Зато, благодаря применению фирменного сочетания красных разъемов и черного матового лака текстолита системная плата сморится весьма эффектно, что может заинтересовать любителей моддинга.

ASUS Crossblade Ranger

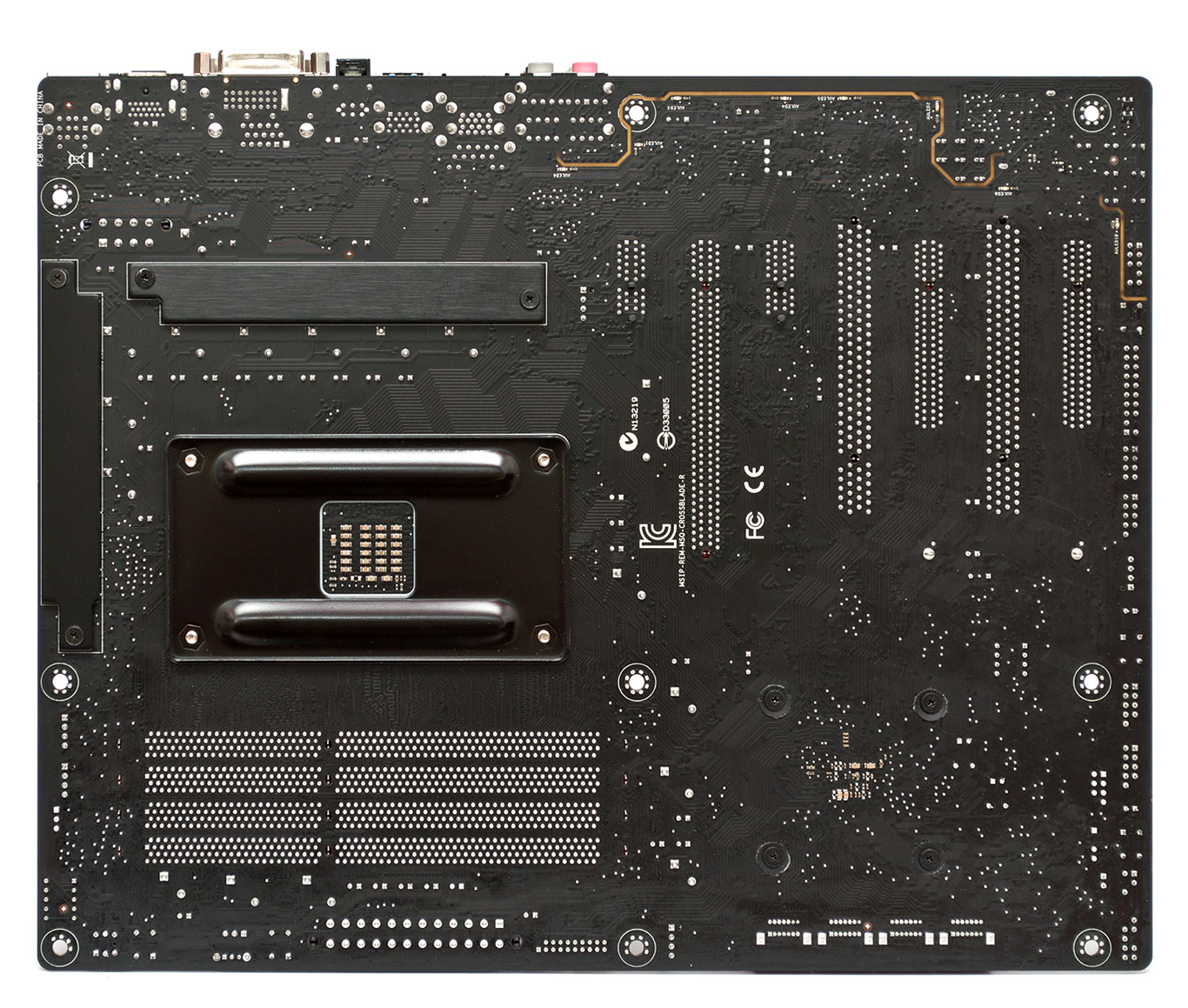

C обратной стороны Crossblade Ranger в районе процессорного разъема видны две металлические пластины, вероятно, участвующие в отводе тепла от силовой подсистемы.

ASUS Crossblade Ranger

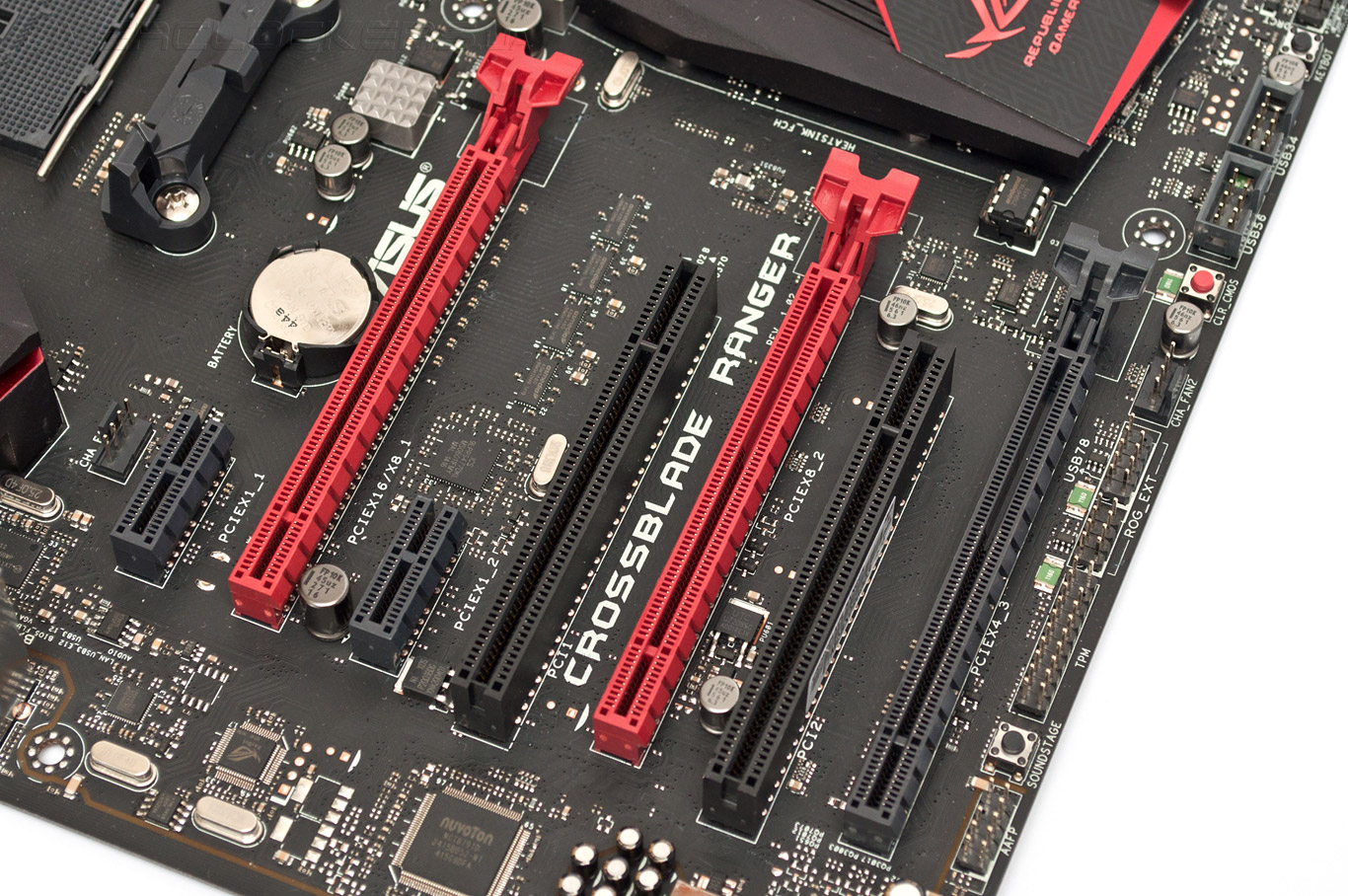

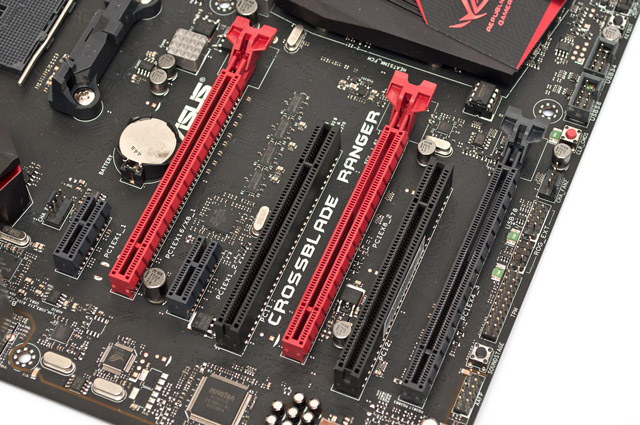

В основе материнской платы лежит чипсет AMD A88X, обеспечивающий максимальные возможности расширения и совместимость с любыми процессорами AMD в исполнении Socket FM2+. За установку модулей памяти DDR3 отвечают четыре слота DIMM, суммарный объем ОЗУ ограничен 64 ГБ, а ее частота в режиме разгона может достигать 2666 МГц. Для инсталляции дискретных графических ускорителей служат два порта PCI Express 3.0 x16, способные работать в режиме «х8+х8», а также разъем PCI Express 2.0 x16@x4, подключенный к системной логике. Это дает возможность пользователям организовывать конфигурации AMD 3-Way CrossFireX. Кроме того, Crossblade Ranger оснащена парой слотов PCI-E 2.0 x1 и двумя PCI, которые могут использоваться для установки различных плат расширения.

ASUS Crossblade Ranger

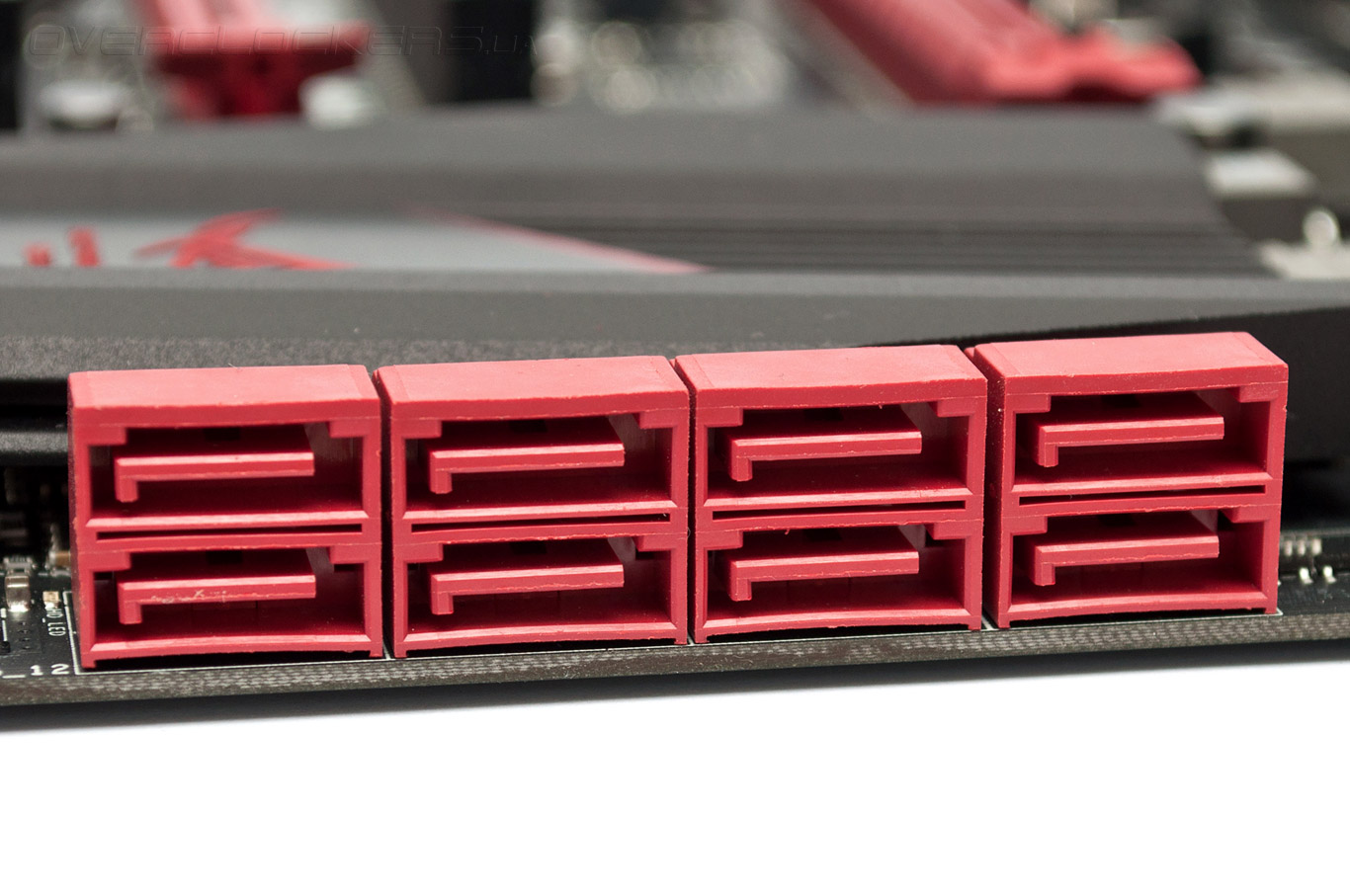

Дисковая подсистема новинки состоит из восьми чипсетных портов SATA 6 Гбит/с. Подключенные к ним накопители можно объединять в массивы RAID различных уровней, а сами разъемы имеют горизонтальную ориентацию, так что интерфейсные кабели не будут мешать установке крупных графических адаптеров.

ASUS Crossblade Ranger

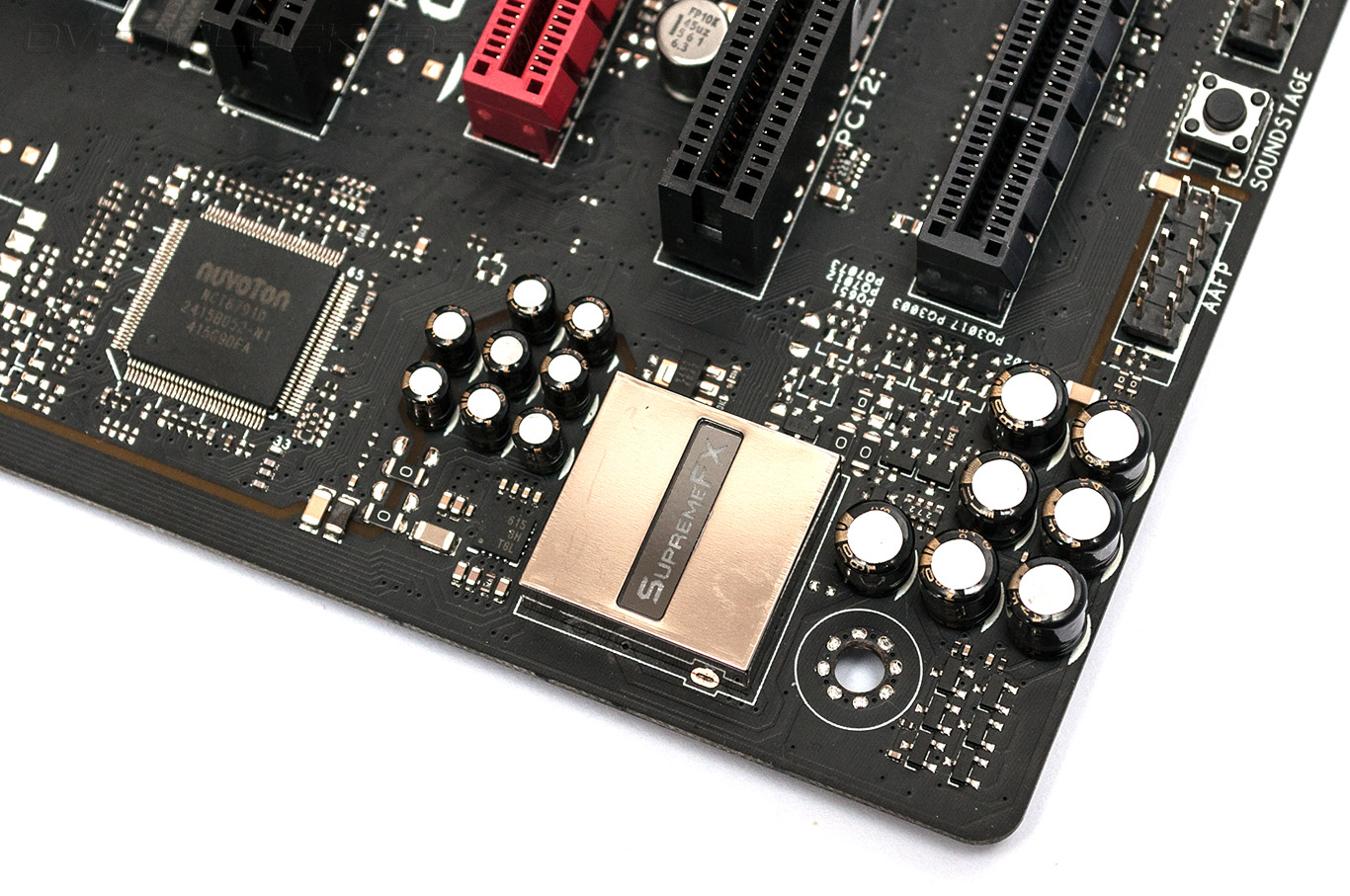

Одной из отличительных черт ASUS Crossblade Ranger является наличие звукового адаптера SupremeFX. В его основе лежит современный 7.1-канальный HDA-кодек Realtek ALC1150, защищенный от помех металлическим экраном, в цепях аудиотракта используются качественные японские конденсаторы ELNA, а для работы с высокоомными стереонаушниками установлен операционный усилитель с переменным коэффициентом усиления. Звуковая подсистема поддерживает технологию Sonic SoundStage, которая заключается в наличии четырех аппаратных профилей, оптимизирующих настройки воспроизведения в соответствии с жанром видеоигры. Наборы настроек переключаются специальной кнопкой, расположенной на левом нижнем крае системной платы.

ASUS Crossblade Ranger

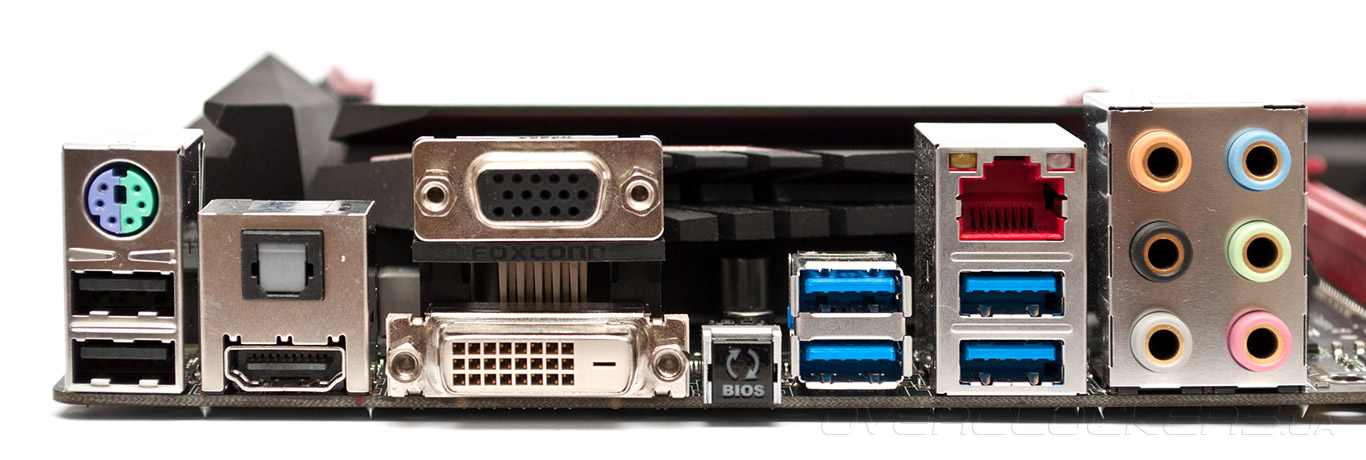

Для подключения периферийных устройств «материнка» располагает восемью чипсетными портами USB 2.0 и четырьмя USB 3.0. По два разъема каждого типа выведены на заднюю панель, а оставшиеся каналы реализованы в виде контактных площадок на поверхности печатной платы. Дополнительный чип ASM1042 отвечает за работу двух еще двух каналов USB 3.0, также выведенных на заднюю панель. Сетевая подсистема Crossblade Ranger построена на базе полноценного контроллера Gigabit Ethernet Intel I211-AT, подключенного к чипсету при помощи шины PCI-E 2.0 x1. В итоге, на задней панели материнской платы расположились:
  • комбинированный разъем PS/2;
  • два порта USB 2.0;
  • оптический S/PDIF;
  • видеовыходы HDMI, D-Sub и DVI-D;
  • кнопка USB BIOS Flashback;
  • четыре интерфейса USB 3.0;
  • сетевой разъем RJ-45;
  • шесть аналоговых аудиовыходов.
ASUS Crossblade Ranger

Новинка поддерживает фирменную функцию ASUS USB BIOS Flashback, с помощью которой можно выполнить обновление управляющего микрокода с «флешки» даже в том случае, если в системе отсутствуют процессор и модули ОЗУ, либо плата не стартует вследствие сбоя прошивки. Набор интерфейсов сбалансированный, но для игровой системной платы не мешало бы добавить возможность работы в сетях Wi-Fi. Что касается вывода изображения, то встроенное графическое ядро позволяет одновременно подключить три монитора и может объединять свои ресурсы с дискретными видеокартами в конфигурации DualGraphics.

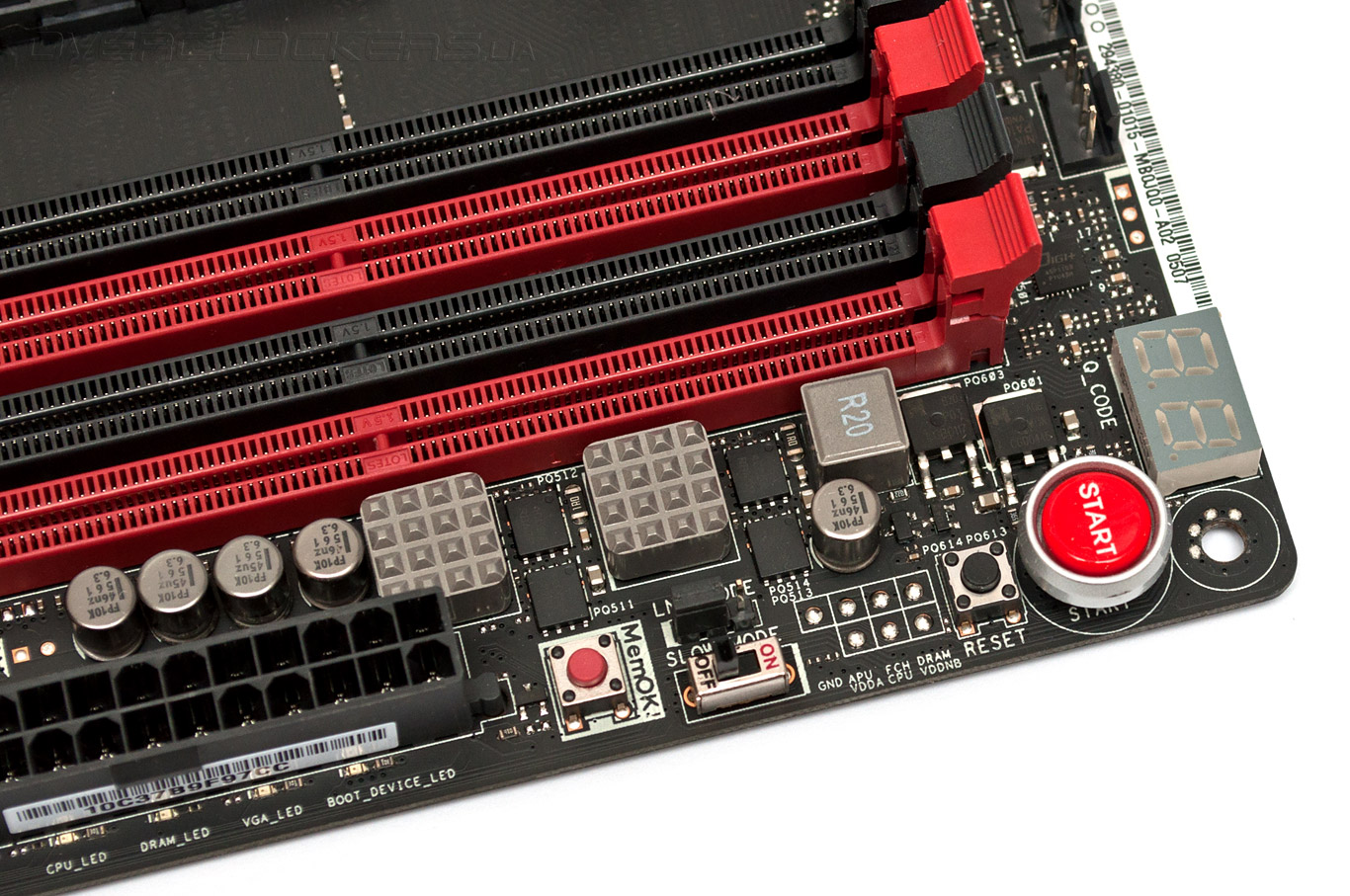

Любителям разгона, предпочитающим эксплуатировать системные платы в составе открытого стенда, Crossblade Ranger может предложить светодиодный индикатор кодов POST, контрольные точки для измерения напряжений, аппаратные кнопки включения, перегрузки и сброса настроек UEFI, а также клавишу MemOK!, которая дает возможность войти в меню настройки в случае установки некорректных параметров ОЗУ. Рядом с кнопками находится переключатель Slow Mode, принудительно снижающий частоту центрального процессора до минимального значения.

ASUS Crossblade Ranger

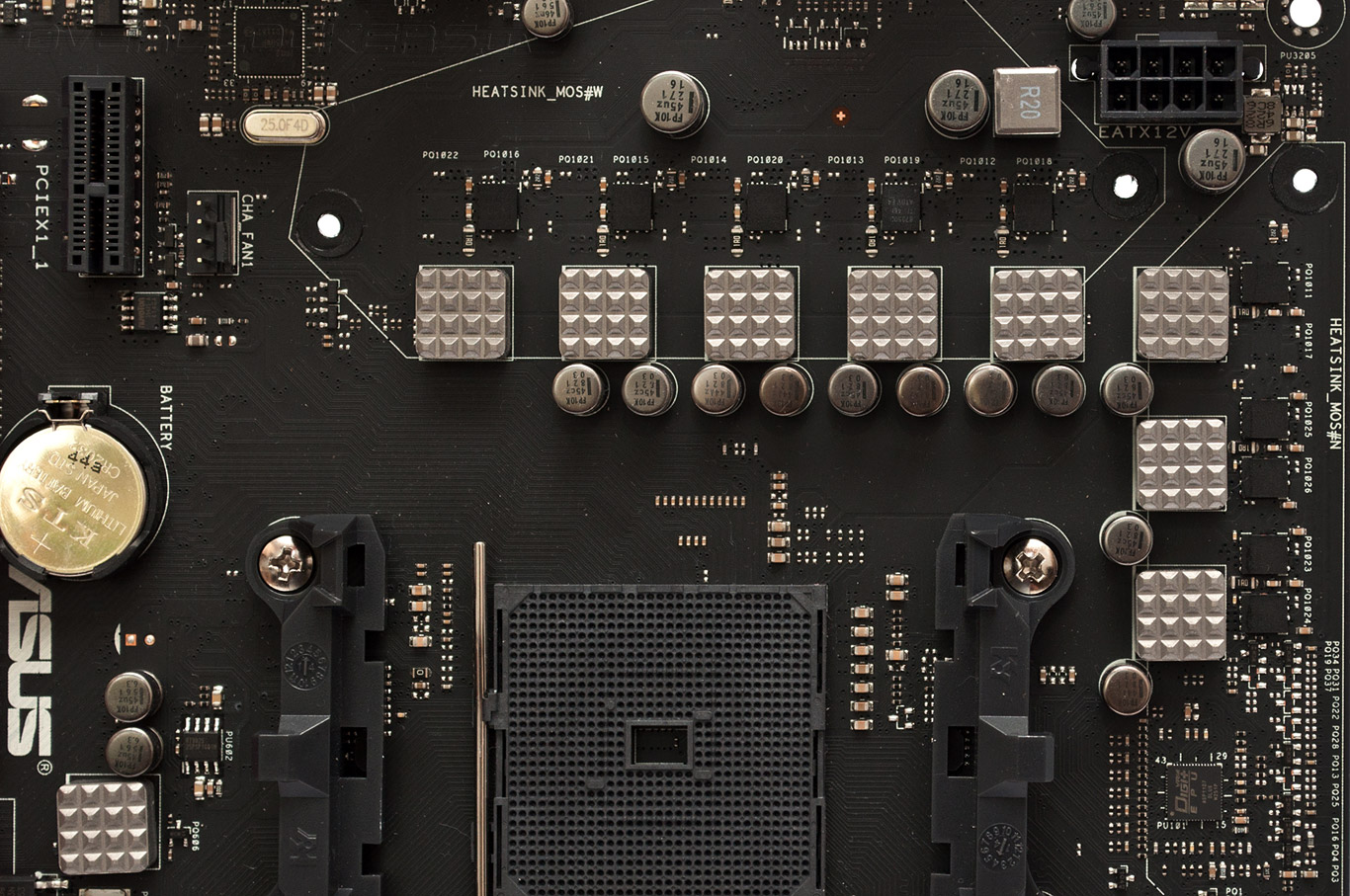

Подсистема питания ASUS Crossblade Ranger построена по восьмиканальной схеме. В качестве силовых элементов используются интегральные сборки NexFET CSD87350Q5D производства Texas Instruments. В шести каналах, формирующих напряжение для вычислительных модулей, установлено под одной такой интегральной сборке, а в двух фазах, которые отвечают за питание встроенного северного моста, используются по паре NexFET на канал. Напряжение к силовой подсистеме подводится посредством восьмиконтактного разъема, а управление VRM возложено на цифровой ШИМ-контроллер DIGI+ ASP1107.

ASUS Crossblade Ranger

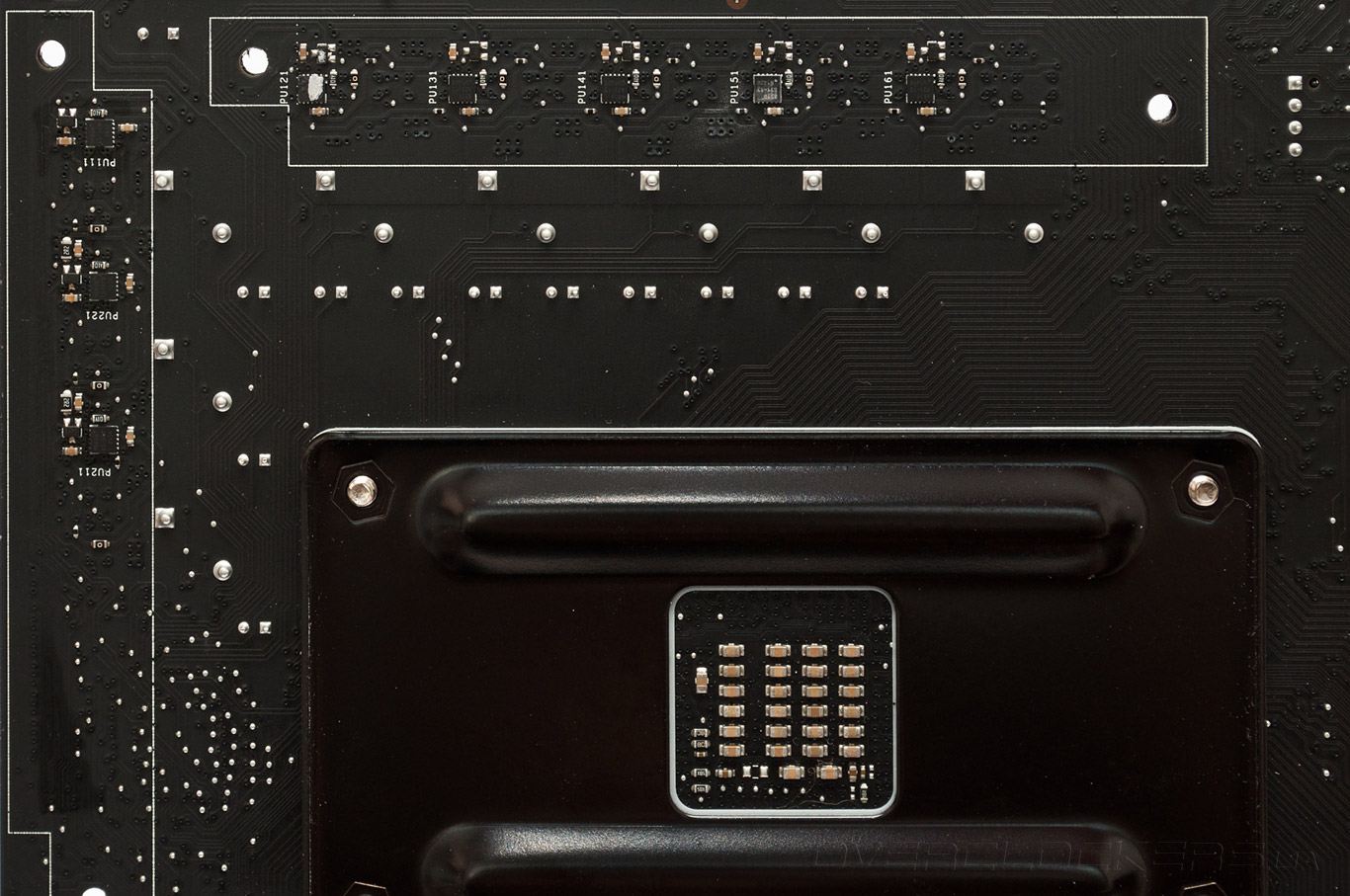

C обратной стороны PCB под металлическими пластинами находятся восемь микросхем-драйверов CHL8510, управляющих работой интегральных сборок NexFET.

ASUS Crossblade Ranger

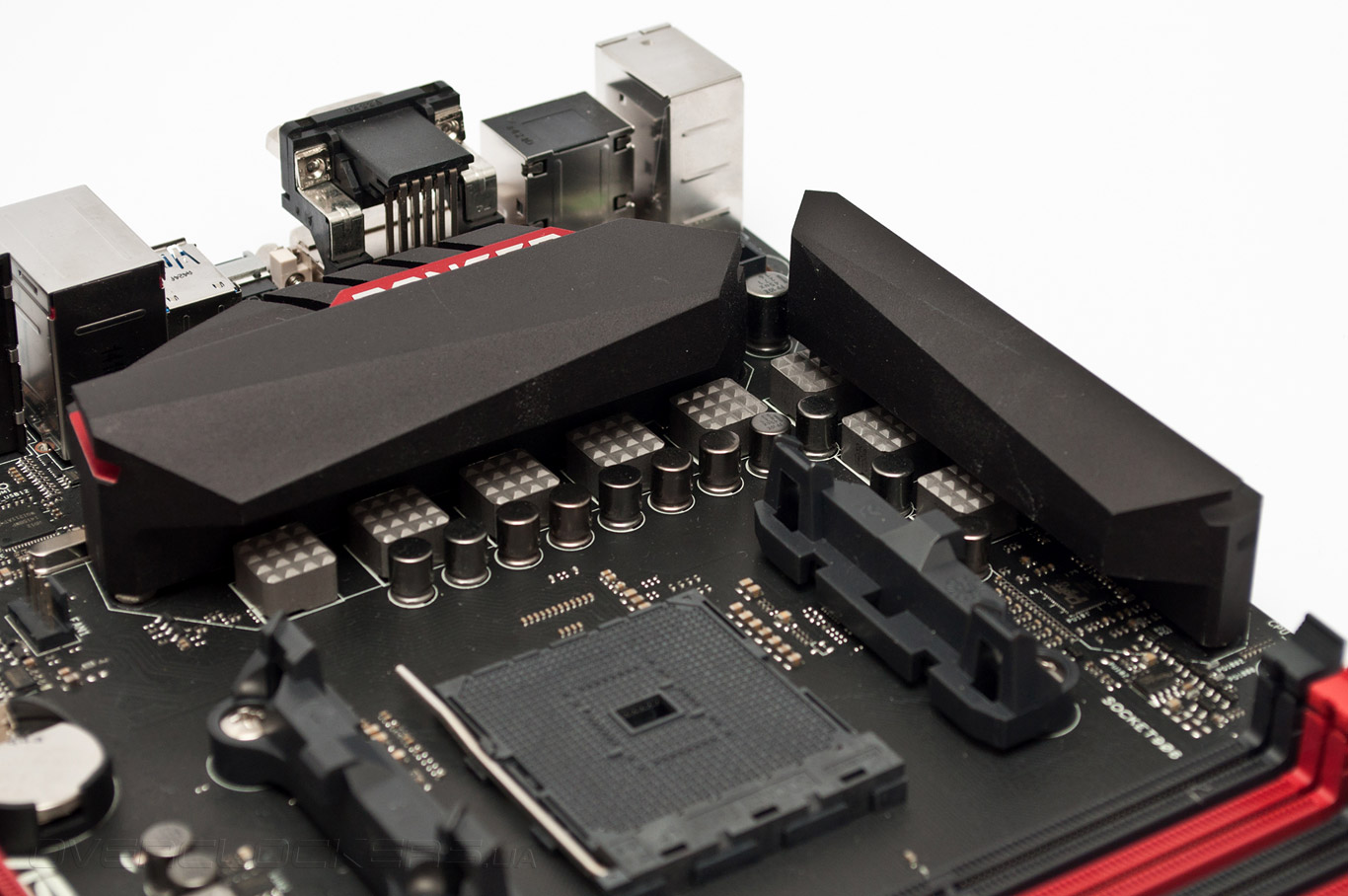

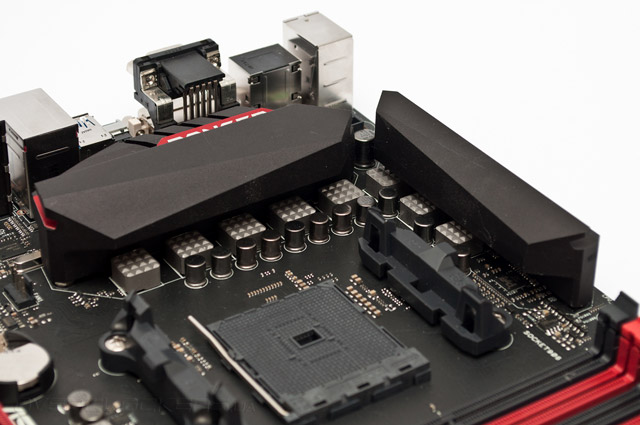

Для охлаждения процессорного VRM служат два массивных радиатора. Их эффективности достаточно для работы в штатном режиме и при небольшом разгоне, но в случае серьезного оверклокинга стоит подумать об организации принудительного обдува. Для этих целей материнская плата оснащена пятью четырехконтактными разъемами для подключения вентиляторов, скорость вращения которых регулируется с помощью ШИМ.

ASUS Crossblade Ranger

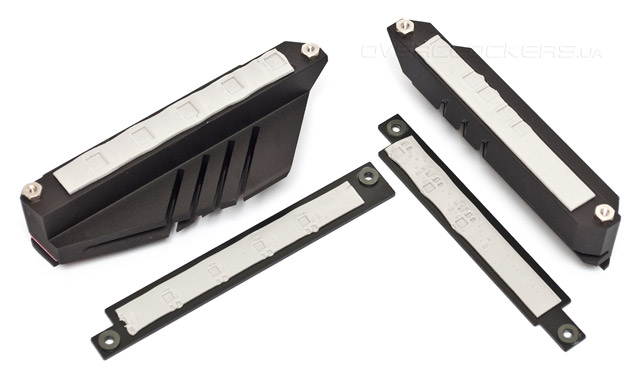

Охладители имеют надежное винтовое крепление, а металлические пластины, расположенные с обратной стороны PCB, предотвращают текстолит от деформации.

ASUS Crossblade Ranger

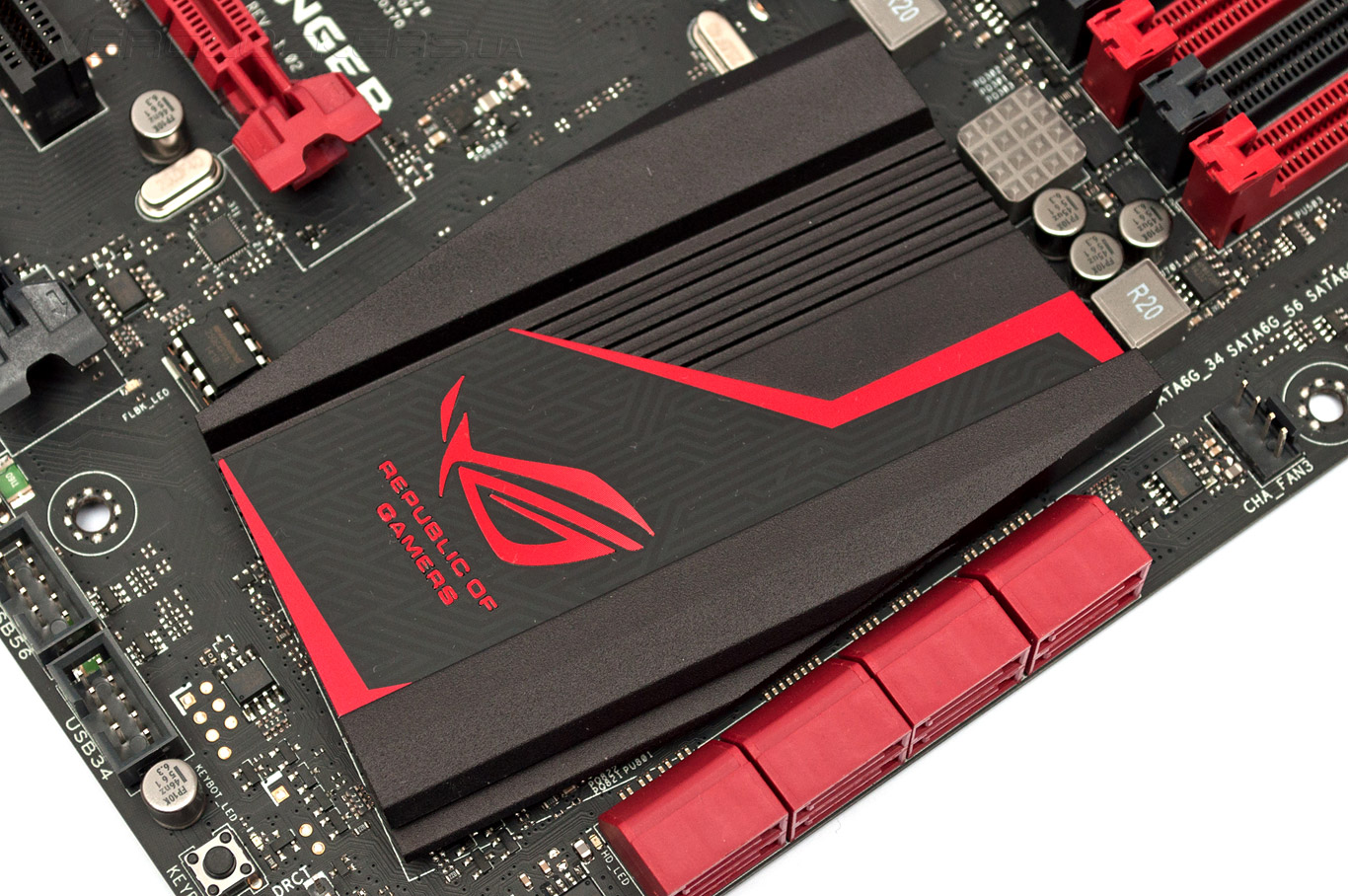

Наконец, тепло от единственной микросхемы системной логики отводится крупным плоским радиатором, на который нанесен логотип серии ROG. К его производительности нет ни малейших претензий, не в последнюю очередь благодаря невысокому тепловыделению чипсета AMD A88X.

ASUS Crossblade Ranger
Оверклокинг. Только слепой не увидит различий!
