Обзор и тестирование материнской платы ASUS Crossblade Ranger для гибридных процессоров AMD в исполнении Socket FM2+

UEFI Setup

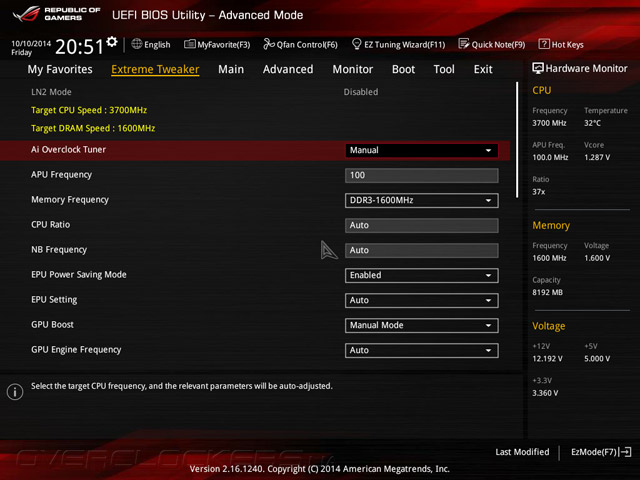

В подавляющем большинстве современных системных плат в качестве прошивки используется микрокод UEFI разработки AMI, и Crossblade Ranger не является исключением из этого правила. Дизайн меню настройки хорошо знаком нам по обзорам игровых системных плат ASUS для процессоров Intel, от которых новинка также унаследовала множество дополнительных возможностей. Львиная доля параметров, которые отвечают за разгон, сосредоточены в разделе Extreme Tweaker. Именно здесь задается частота опорного генератора, регулируются коэффициенты умножения для вычислительных модулей и встроенного северного моста, а также включается функция пониженного энергопотребления EPU Power Saving Mode и автоматический разгон OC Tuner.

ASUS Crossblade RangerASUS Crossblade Ranger

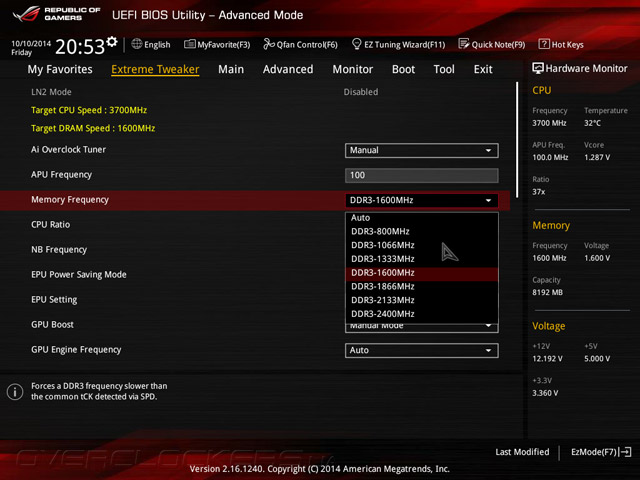

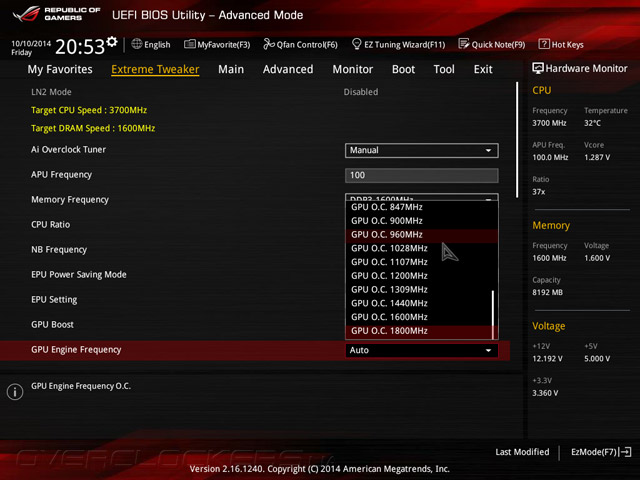

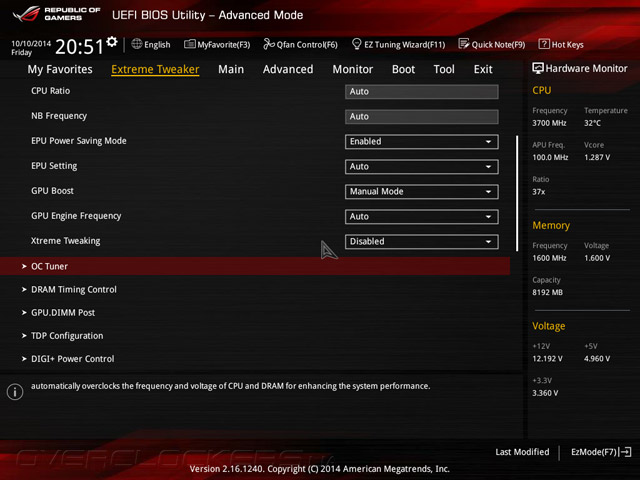

Здесь же задается режим работы подсистемы ОЗУ и встроенной видеокарты, причем, для последней тактовую частоту нужно выбирать из списка доступных значений.

ASUS Crossblade RangerASUS Crossblade Ranger

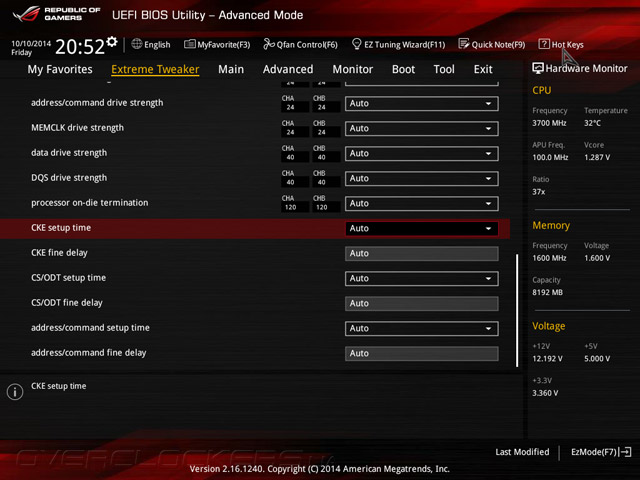

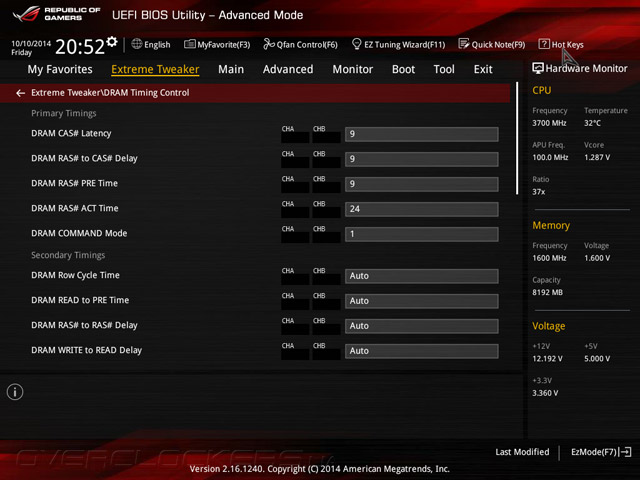

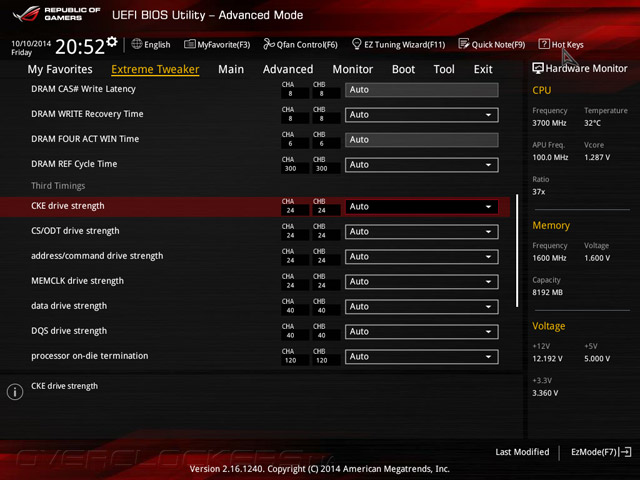

Многочисленные настройки модулей оперативной памяти находятся в подменю DRAM Timing Control. Здесь помимо основных задержек регулируется множество второстепенных параметров, которые помогут настроить на максимальное быстродействие любой комплект ОЗУ.

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

Опция GPU.DIMM Post позволяет получить сведения об установленных модулях памяти, графических ускорителях и платах расширения, а вкладка TDP Configuration отвечает за управление тепловым пакетом для гибридных процессоров AMD.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

Тонкие настройки цифровой подсистемы питания содержатся в подразделе DIGI+ Power Conrtrol. Именно здесь доступно управление функцией Load Line Calibration для вычислительных модулей и интегрированного северного моста, регулировка частоты переключения силовых элементов и количества активных фаз, срабатывание защит от превышения тока и температуры. Также, в разделе присутствуют опции, отвечающие за настройки преобразователя напряжения модулей ОЗУ.

ASUS Crossblade Ranger

Прошивка ASUS Crossblade Ranger дает широкие возможности по управлению питанием на всех основных узлах материнской платы.

ASUS Crossblade Ranger

Пользователям доступны регулировки десяти основных напряжений, диапазоны и шаги которых приведены в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU Offset Voltage –0,5…+0,5 0,00625
VDDNB Offset Voltage –0,5…+0,5 0,00625
CPU Manual Voltage 0,8–1,9 0,0625
VDDNB Manual Voltage 0,8–1,75 0,0125
DRAM Voltage 1,35–2,135 0,005
SB 1.1V Voltage 1,1–1,4 0,01
1.1VSB Voltage 1,1–1,4 0,1
APU1.2V Voltage 1,05–1,25 0,01
VDDA Voltage 2,5–2,8 0,1
NB VREF Voltage 0,485–1,115 0,005
DRAM VREFCA Voltage 0,485–1,115 0,005
DRAM VREFDQ Voltage 0,485–1,115 0,005

Для управления напряжениями CPU Voltage и VDDNB Voltage можно пользоваться режимом Offset, который позволяет сохранить работу функций энергосбережения.

Вкладка Main отвечает за вывод подробных сведений о версии управляющего микрокода, установку даты, времени и выбор языка отображения меню настройки, а раздел Advanced служит для управления функциями расширения материнской платы.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

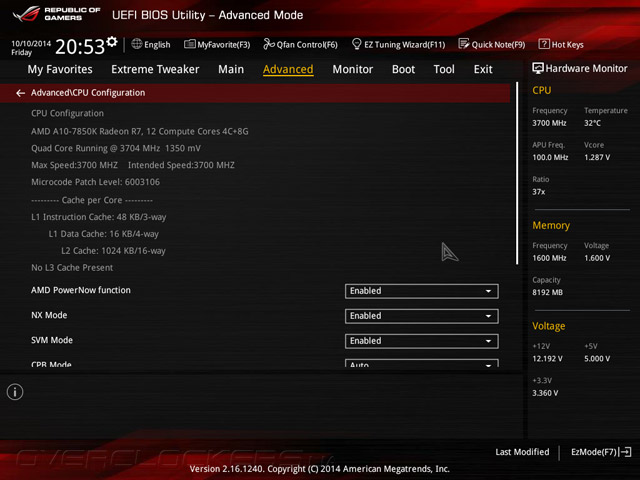

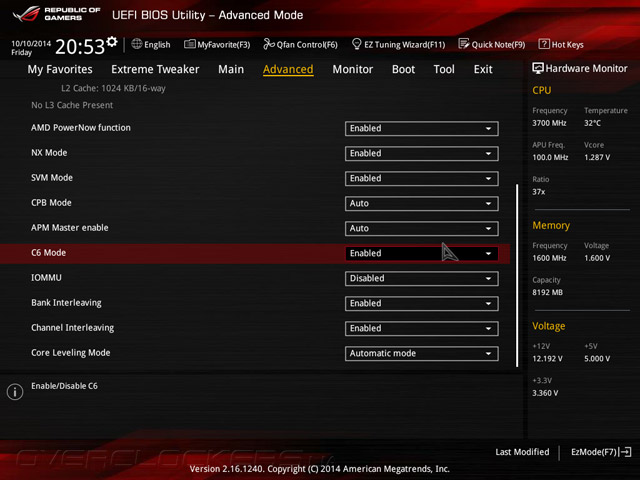

В подменю CPU Configuration выводится подробная информация об установленном процессоре, задается работа технологий энергосбережения и таких специфических функций, как аппаратная виртуализация и защита от вирусов.

ASUS Crossblade RangerASUS Crossblade Ranger

Вкладка NB Configuration, как следует из названия, отвечает за настройку встроенного северного моста, а подраздел Onboard Device Configuration предназначен для настройки дополнительных контроллеров. Наконец, подменю ROG Effects позволяет управлять светодиодной подсветкой материнской платы.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

ASUS Crossblade Ranger

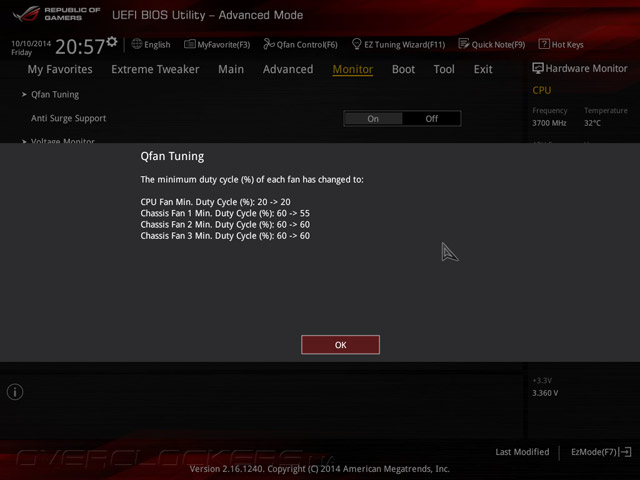

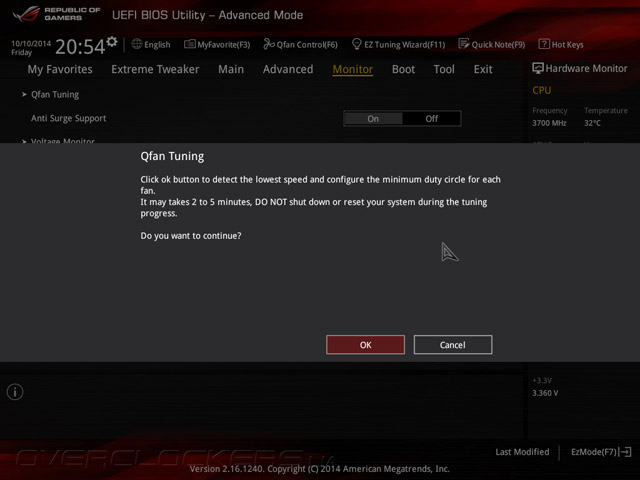

Аппаратный мониторинг и управление скоростями вращения вентиляторов помещены в раздел Monitor. Здесь же, помимо прочего, находится опция калибровки «карлсонов» Qfan Tuning, предназначенная для определения минимального режима работы крыльчаток.

ASUS Crossblade Ranger

ASUS Crossblade RangerASUS Crossblade Ranger

Показания четырех датчиков напряжений выводятся во вкладке Voltage Monitor, а температуры процессора и системной логики можно считать в подменю Temperature Monitor.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

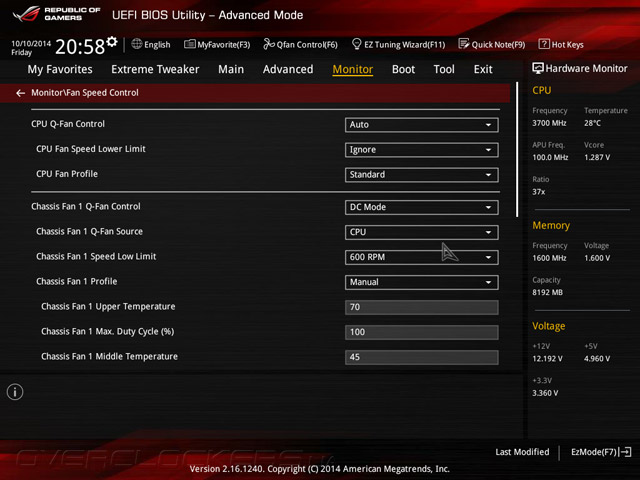

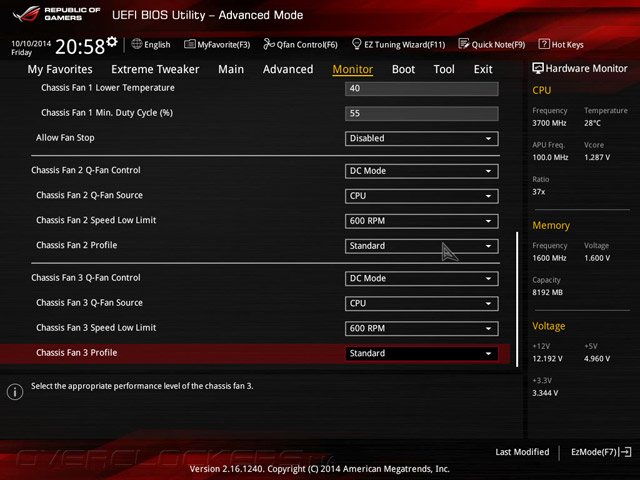

Данные со всех пяти тахометрических сенсоров отображаются в подразделе Fan Monitor, а управление вентиляторами возложено на вкладку Fan Speed Control, где пользователи могут выбрать один из четырех профилей вращения крыльчаток охладителей, либо задать режимы работы «карлсонов» вручную в зависимости от показаний температурных датчиков.

ASUS Crossblade Ranger

ASUS Crossblade RangerASUS Crossblade Ranger

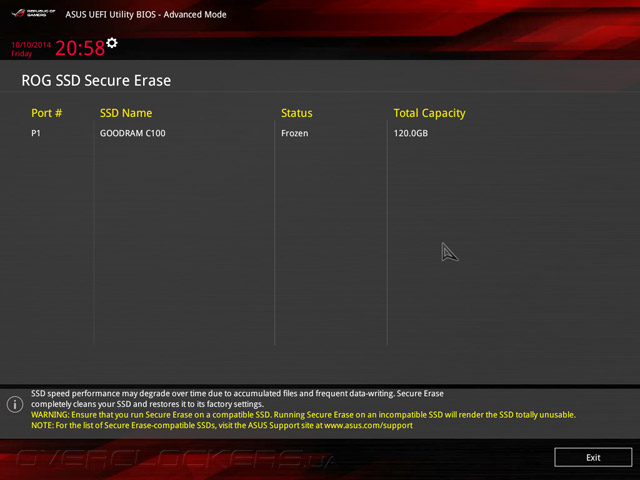

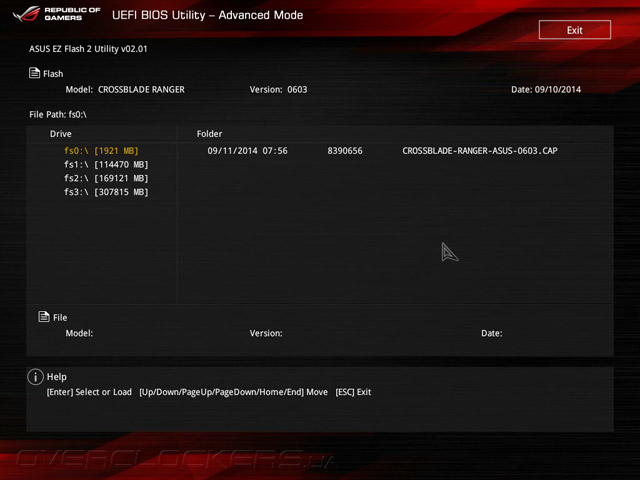

Помимо базовой функциональности UEFI Setup Crossblade Ranger предлагает ряд дополнительных возможностей, таких как подпрограмма для обновления прошивки ASUS EZ Flash 2 Utiliyu или утилита ROG SSD Secure Erase, предназначенная для низкоуровневого удаления данных с твердотельных накопителей.

ASUS Crossblade RangerASUS Crossblade Ranger

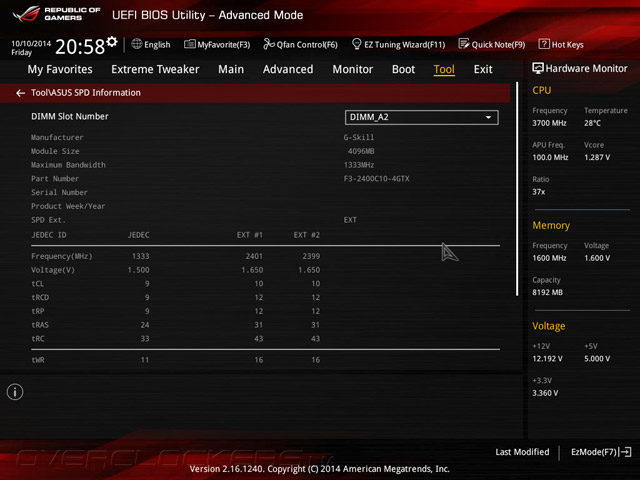

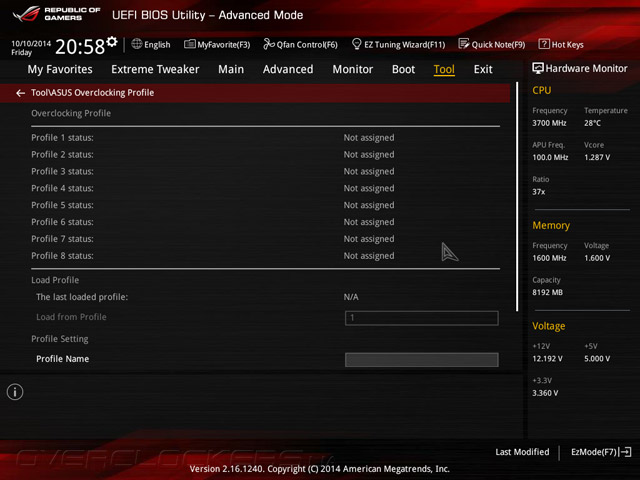

Также, среди возможностей прошивки присутствует опция Overclocking Profile для хранения восьми наборов с настройками прошивки и функция ASUS SPD Information, отображающая подробную информацию об установленных модулях ОЗУ.

ASUS Crossblade RangerASUS Crossblade Ranger

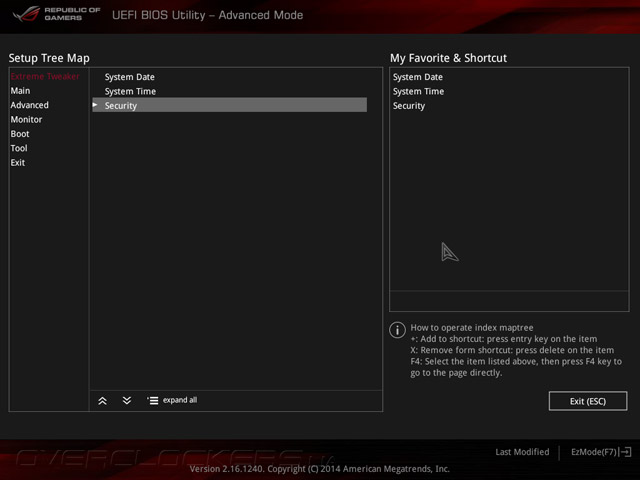

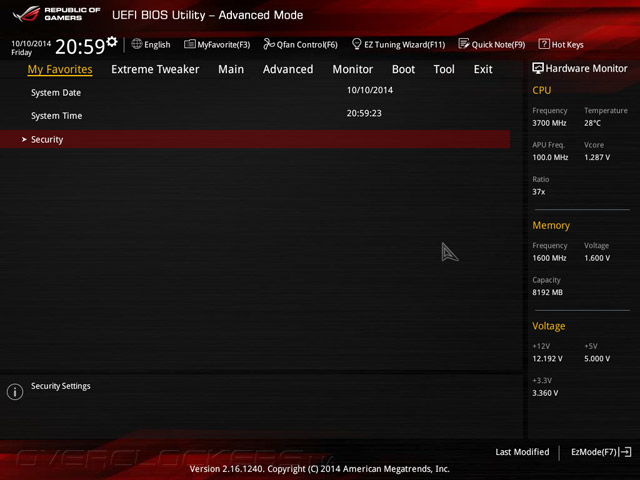

Наконец, прошивка героини сегодняшнего обзора дает возможностью сформировать собственный раздел из тех пунктов UEFI Setup, которые используются чаще всего. Для этой цели служит вкладка My Favorites.

ASUS Crossblade RangerASUS Crossblade Ranger

Повествование о прошивке героини сегодняшнего обзора было бы неполным, если не упомянуть об упрощенном режиме EZ Mode, в котором выводится информация об установленных компонентах и режимах их работы, задаются дата и время, настраивается порядок инициализации загрузочных устройств и отображаются ключевые показатели аппаратного мониторинга.

ASUS Crossblade Ranger

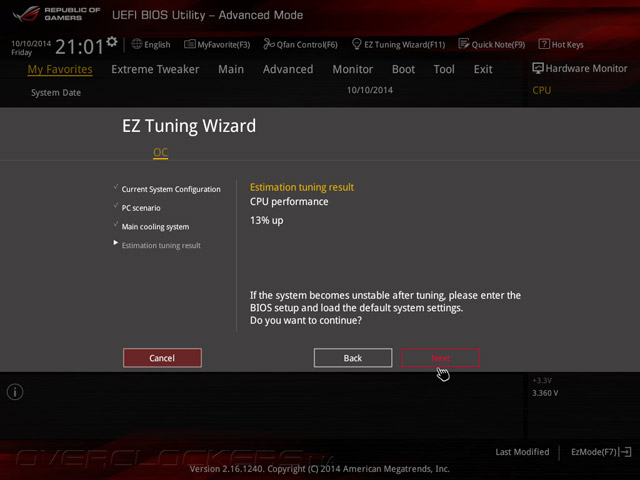

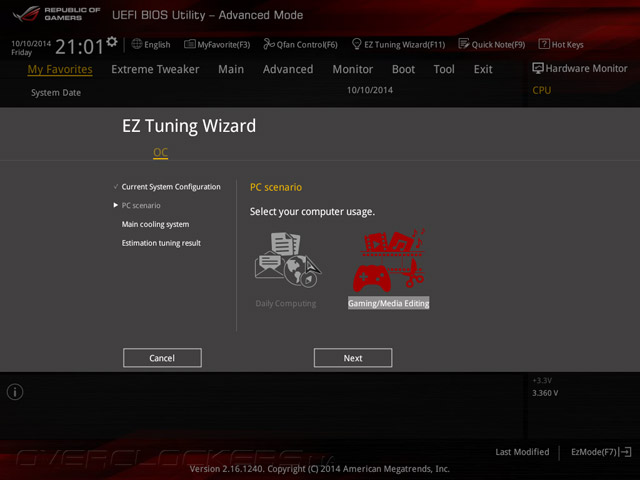

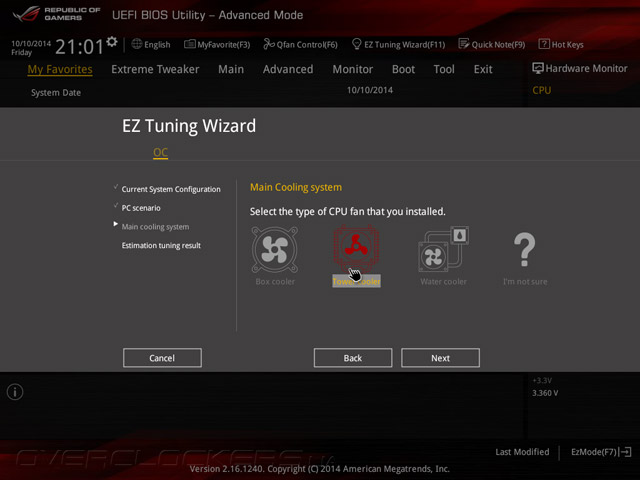

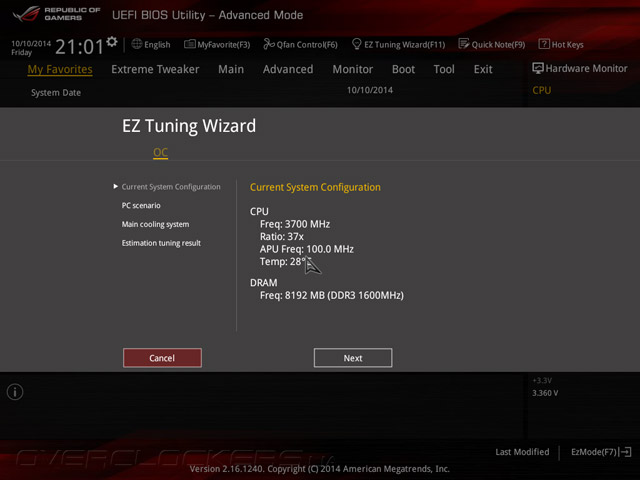

Также, из режима EZ Mode можно запустить утилиту регулировки скоростей вращения вентиляторов Qfan Tuning и мастер настройки быстродействия EZ Tuning, с помощью которого можно оптимизировать продуктивность системного блока в зависимости от выполняемой задачи и типа используемой системы охлаждения.

ASUS Crossblade Ranger

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

Конечно, опытным пользователям EZ Mode не заменит расширенного режима, зато, новички без труда разберутся в несложном интерфейсе и смогут выполнить первоначальную настройку системной платы.


Комплектное ПО

Вместе с материнской платой покупатель получает DVD-диск со всеми необходимыми драйверами и набором программного обеспечения, среди которого особая роль отведена Ai Suite 3. Данная программа объединяет возможности управления быстродействием, системного мониторинга, настроек режима работы вентиляторов и многое другое.

ASUS Crossblade Ranger

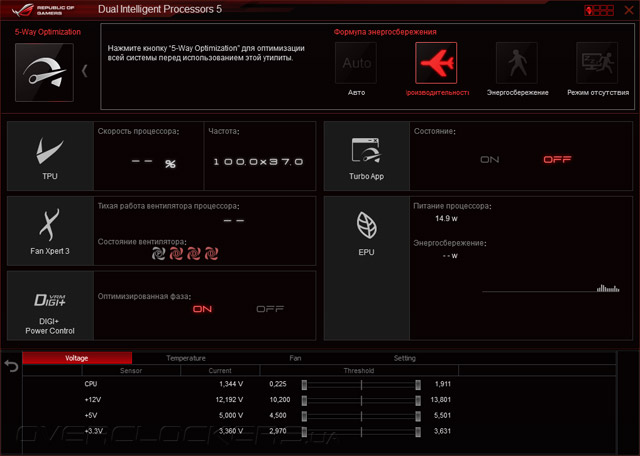

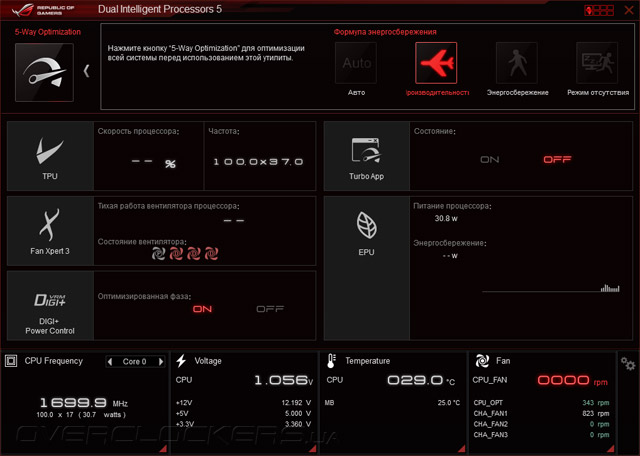

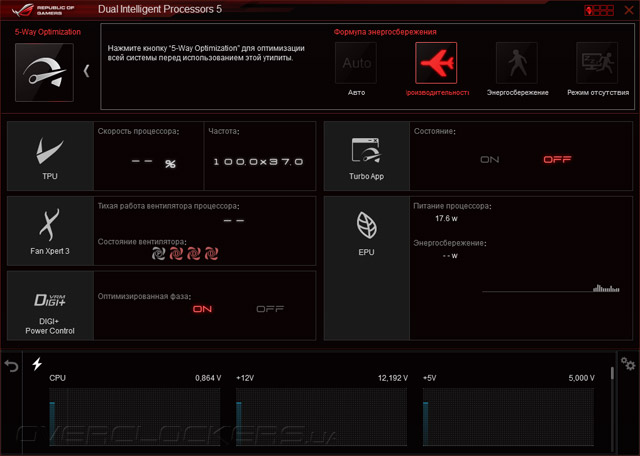

В состав Ai Suite 3 входит множество отдельных подпрограмм, каждая из которых отвечает за определенную функциональность. Так, утилита Dual Intelligent Processor 5 служит для разгона, управления технологиями энергосбережения и скоростями вращения крыльчаток охладителей. Большую часть площади окна занимает информационная панель, на которую выводятся сведения о режимах работы отдельных модулей, а в нижней части интерфейса отображаются показания датчиков системного мониторинга. Помимо считывания значений пользователи могут задать пределы, по достижению которых сработает аварийное оповещение, а также отслеживать динамику изменения параметров в режиме реального времени.

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

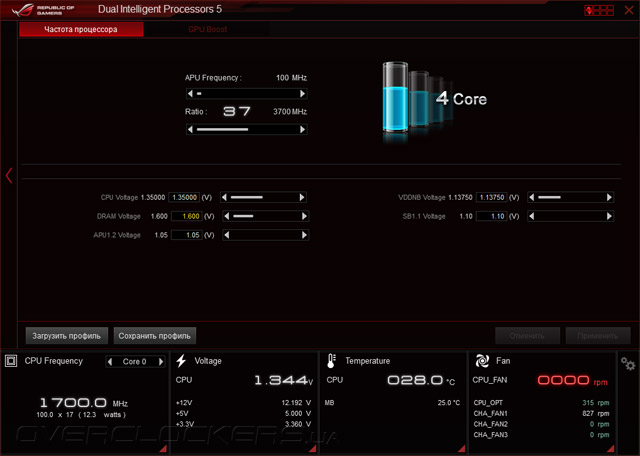

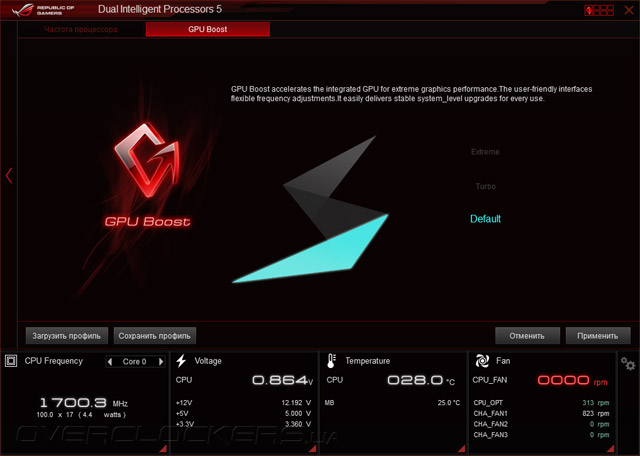

Программный модуль TPU служит для управления разгоном, с его помощью задаются значения частоты опорного генератора, множитель вычислительных блоков и напряжения питания на всех основных компонентах материнской платы. Отдельная вкладка отвечает за оверклокинг встроенного графического ускорителя, где можно выбрать один из двух профилей повышенной производительности.

ASUS Crossblade RangerASUS Crossblade Ranger

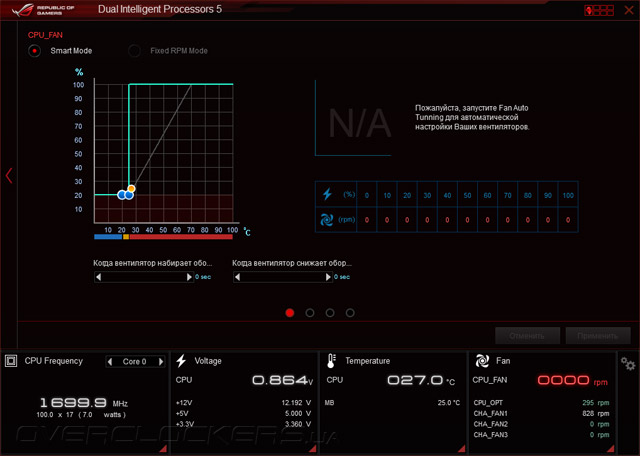

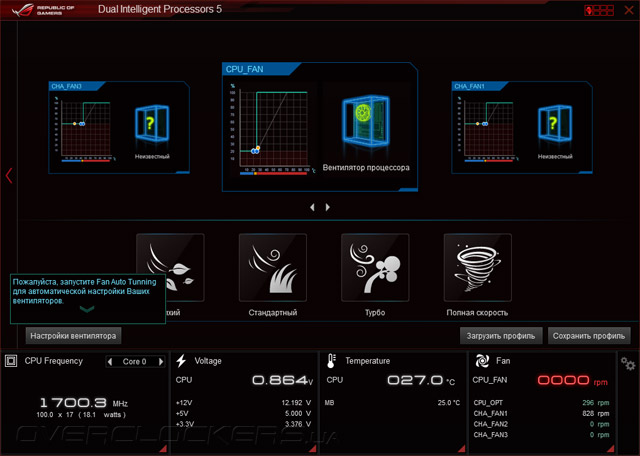

C помощью Fan Xpert 3 пользователи могут управлять работой вентиляторов. Программа предлагает несколько наборов настроек, а также режим ручной регулировки скорости вращения каждого из «карлсонов».

ASUS Crossblade RangerASUS Crossblade Ranger

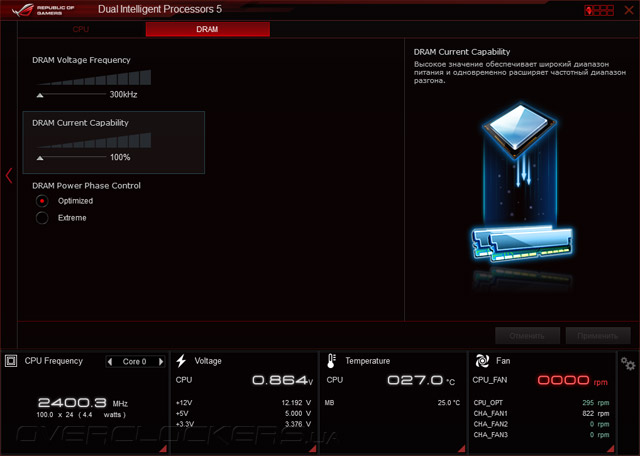

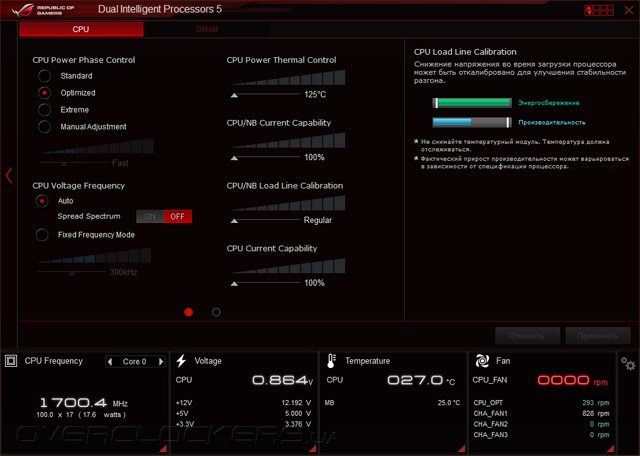

Модуль Digi+ Power Control отвечает за тонкую настройку цифровой подсистемы питания гибридного процессора и модулей ОЗУ.

ASUS Crossblade RangerASUS Crossblade Ranger

функция TurboApp позволяет для каждого приложения выбрать отдельный профиль быстродействия, задать режимы работы сетевой и звуковой подсистем, а подпрограмма EPU служит для управления функциями энергосбережения.

ASUS Crossblade Ranger

ASUS Crossblade Ranger

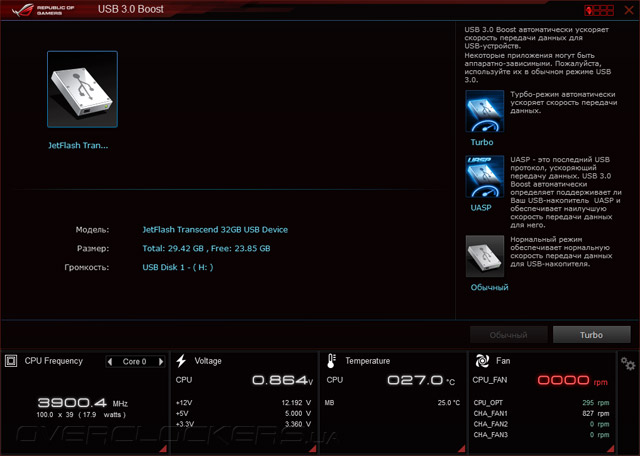

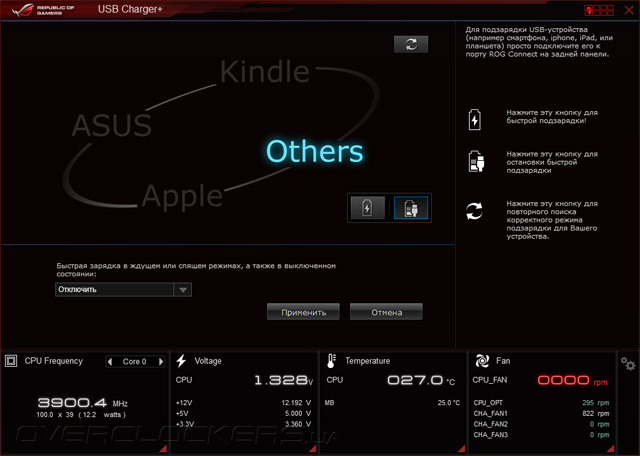

Помимо Dual Intelligent Processor 5 в состав Ai Suite 3 входит утилита USB 3.0 Boost, предназначенная для ускорения скорости передачи данных за счет активации протокола UASP (USB Attached SCSI Protocol), а также подпрограммы USB Charger + и Ai Charger+, оптимизирующие процесс зарядки разнообразных гаджетов от портов USB материнской платы.

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

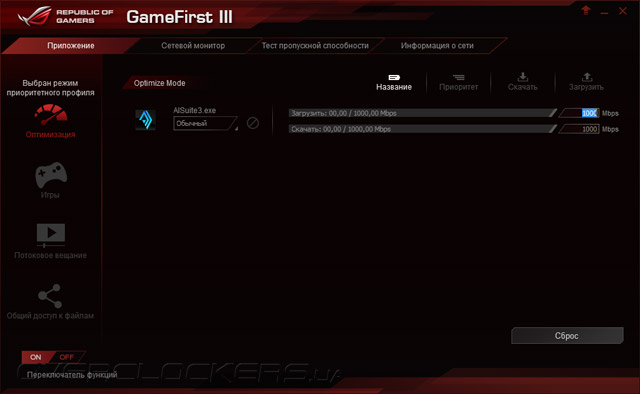

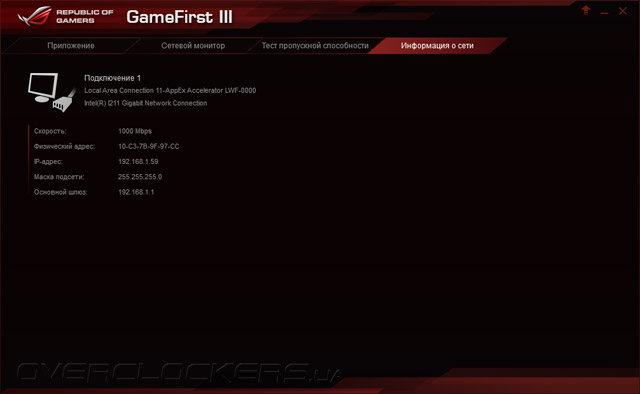

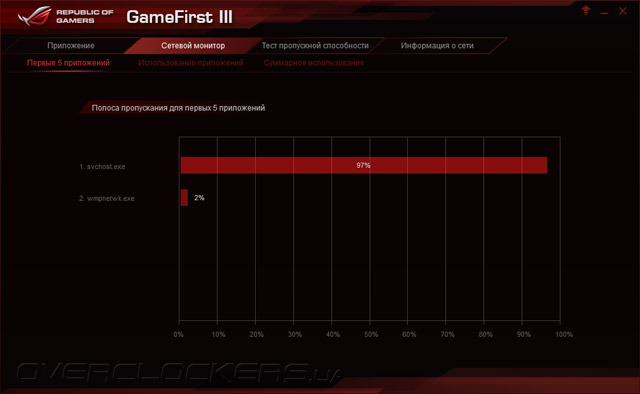

ASUS Crossblade Ranger поддерживает работу программного продукта GameFirst III, который предназначен для контроля полосы пропускания сетевого соединения, а также управления приоритетами доступа приложений в Интернет. Программа имеет несколько предустановленных профилей, соответствующих типичным сценариям использования, но предоставляет возможность ручной коррекции настроек.

ASUS Crossblade RangerASUS Crossblade RangerASUS Crossblade Ranger

Наконец, для реализации функции KeyBot служит одноименная программа, дающая возможность пользователям переназначать «горячие клавиши», в том числе заведовать различные макрокоманды.

ASUS Crossblade Ranger
