Обзор и тестирование системной платы MSI A88X-G45 Gaming для гибридных процессоров AMD Kaveri

В модельном ряду материнских плат компании MSI, впрочем, как и большинства ведущих производителей, наблюдается четкая сегментация. Потребности любителей оверклокинга призваны удовлетворить продукты «силовой» серии, такие как Z87 MPOWER MAX или Z87 XPOWER, обладающие расширенными возможностями разгона и повышенным запасом прочности. Для поклонников компьютерных игр предназначены системные платы семейства Gaming, которые предлагают сбалансированные характеристики, а также ряд конструктивных особенностей, направленных на завоевание побед в онлайн-битвах. Ранее в линейке игровых «материнок» MSI присутствовали только модели для центральных процессоров Intel. Но не так давно, на радость поклонников продукции AMD, вендор представила пару моделей для платформы Socket FM2+, и с одной из них — MSI A88X-G45 Gaming вы сможете познакомиться из сегодняшнего материала.

MSI A88X-G45 Gaming

Новинка совместима с новейшими гибридными процессорами Kaveri, а также APU предыдущего поколения в исполнении Socket FM2. C её подробными спецификациями вы можете ознакомиться из таблицы:

Модель MSI A88X-G45 Gaming
Чипсет AMD A88X (Bolton D4)
Процессорный разъем Socket FM2+
Процессоры AMD Series A10, A8, A6, A4, Athlon
Память 4 DIMM DDR3 SDRAM 1333/1600/1866/2133/2400*/, (*— OC), 64 Гбайт максимум
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро (в процессор) Radeon HD 7000/8000/R7 Series
Видеоразъемы D-Sub, DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 3x 4pin, 2x 3pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A88X)
4 x 3.0 (4 Разъема на задней панели, VIA VL805)
8 x 2.0 (2 разъема на задней панели, AMD A88X)
Serial ATA 8 x SATA 6 Гбит/с (A88X)
RAID 0, 1, 5, 10, JBOD (A88X)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Killer E2205 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Gaming Device Port, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, контакты для измерения напряжения, AMD CrossFireX


Комплект поставки

Дизайн упаковки, в которой поставляется новинка, не сразу выдает её принадлежность к игровой серии материнских плат MSI. Вместо традиционного дракона на лицевую поверхность коробки нанесено изображение главного героя компьютерной игры Assassin's Creed Liberation HD, которой комплектуется данная версия A88X-G45 Gaming.

MSI A88X-G45 Gaming

C обратной стороны покупатели могут ознакомиться с конфигурацией задней панели и спецификацией системной платы, а также узнать о её ключевых особенностях. Новинка оснащена продвинутой встроенной аудиокартой Audio Boost, в основе её сетевой подсистемы лежит решение Killer от Qualcomm Atheros, а функция автоматического разгона OC Genie 4 позволяет в считанные секунды повысить производительность центрального процессора. Отмечу также использование элементной базы военного класса надежности Military Class 4 и наличие специального Gaming Device Port, частота опроса которого повышена для уменьшения времени реакции игровых манипуляторов.

MSI A88X-G45 Gaming

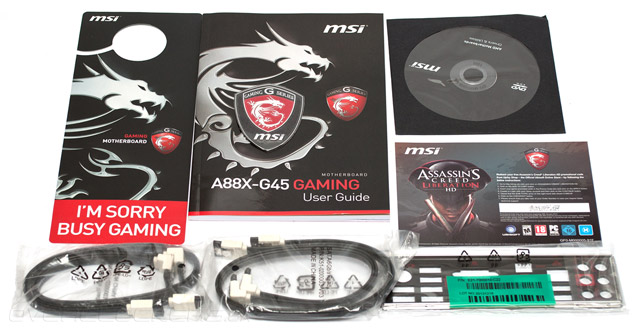

В комплект поставки MSI A88X-G45 Gaming входят:
  • четыре кабеля SATA 6 Гбит/с;
  • заглушка на заднюю панель I/O Shield;
  • наклейка на корпус системного блока;
  • сертификат с серийным номером для игры Assassin's Creed Liberation HD;
  • DVD-диск с драйверами и ПО;
  • руководство пользователя;
  • табличку на ручку двери с надписью «I’m sorry busy gaming»;
  • буклет по быстрой сборке (не показан на фото).
MSI A88X-G45 Gaming

Замечу, что лицензионной видеоигрой Assassin's Creed Liberation HD комплектуются далеко не все A88X-G45 Gaming, а лишь ограниченная серия Limited Edition, тогда как набор дополнительных аксессуаров у «обычных» версий находится на весьма скромном уровне.


Дизайн

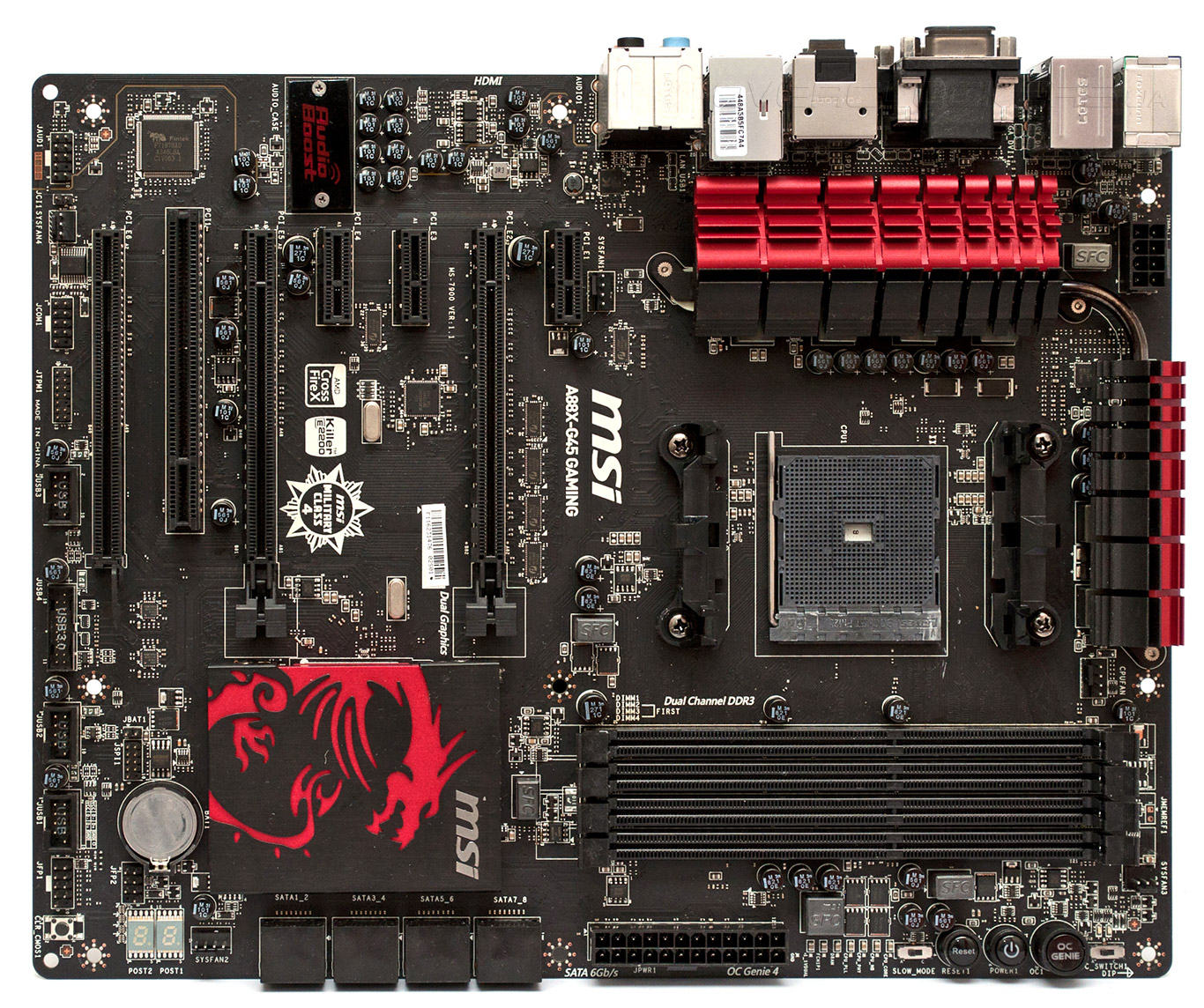

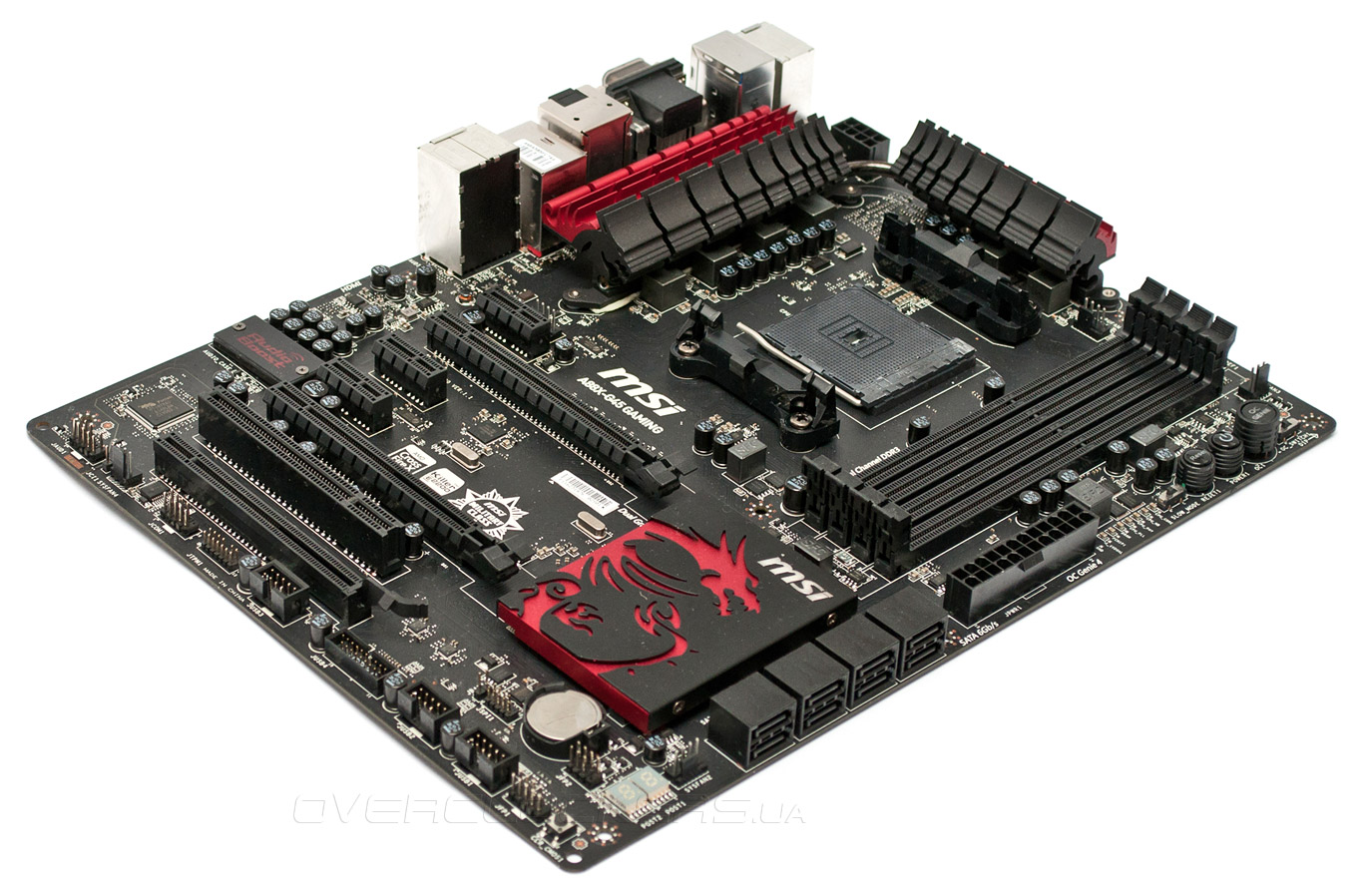

Материнская плата A88X-G45 Gaming выполнена в стандартных для форм-фактора АТХ размерах, все основные узлы расположены на привычных местах, что здорово облегчает самостоятельную сборку. В основе новинки лежит системная логика AMD A88X, обеспечивающая максимальные возможности расширения. Для установки ОЗУ служат четыре слота DIMM, способные принять модули суммарным объемом до 64 ГБ включительно.

MSI A88X-G45 Gaming

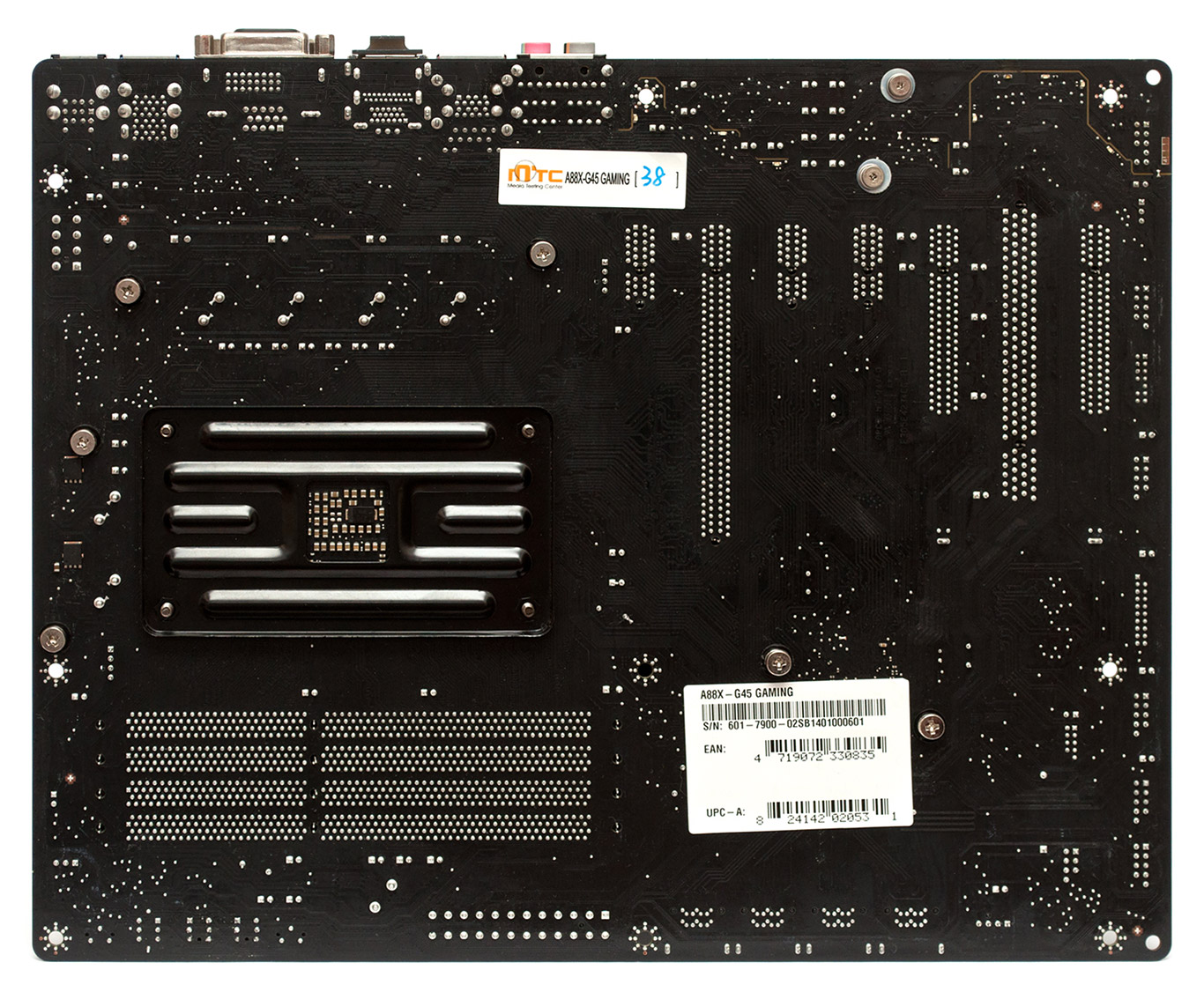

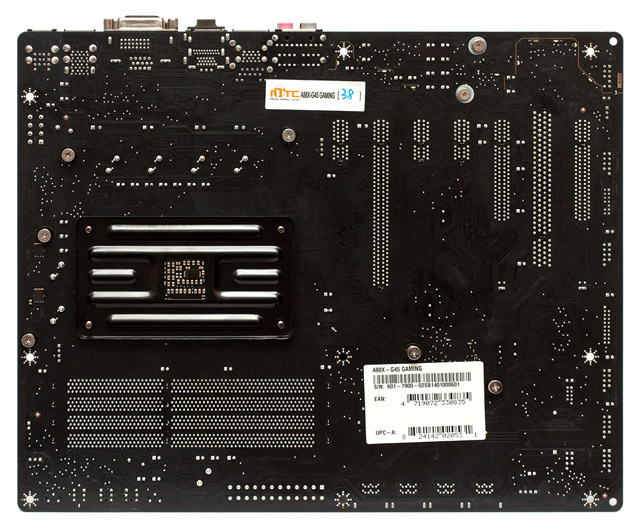

С обратной стороны печатной платы находится минимальное количество электронных компонентов, рамка системы охлаждения крепится при помощи массивной металлической усилительной пластины, так что никаких проблем с установкой даже крупных кулеров быть не должно.

MSI A88X-G45 Gaming

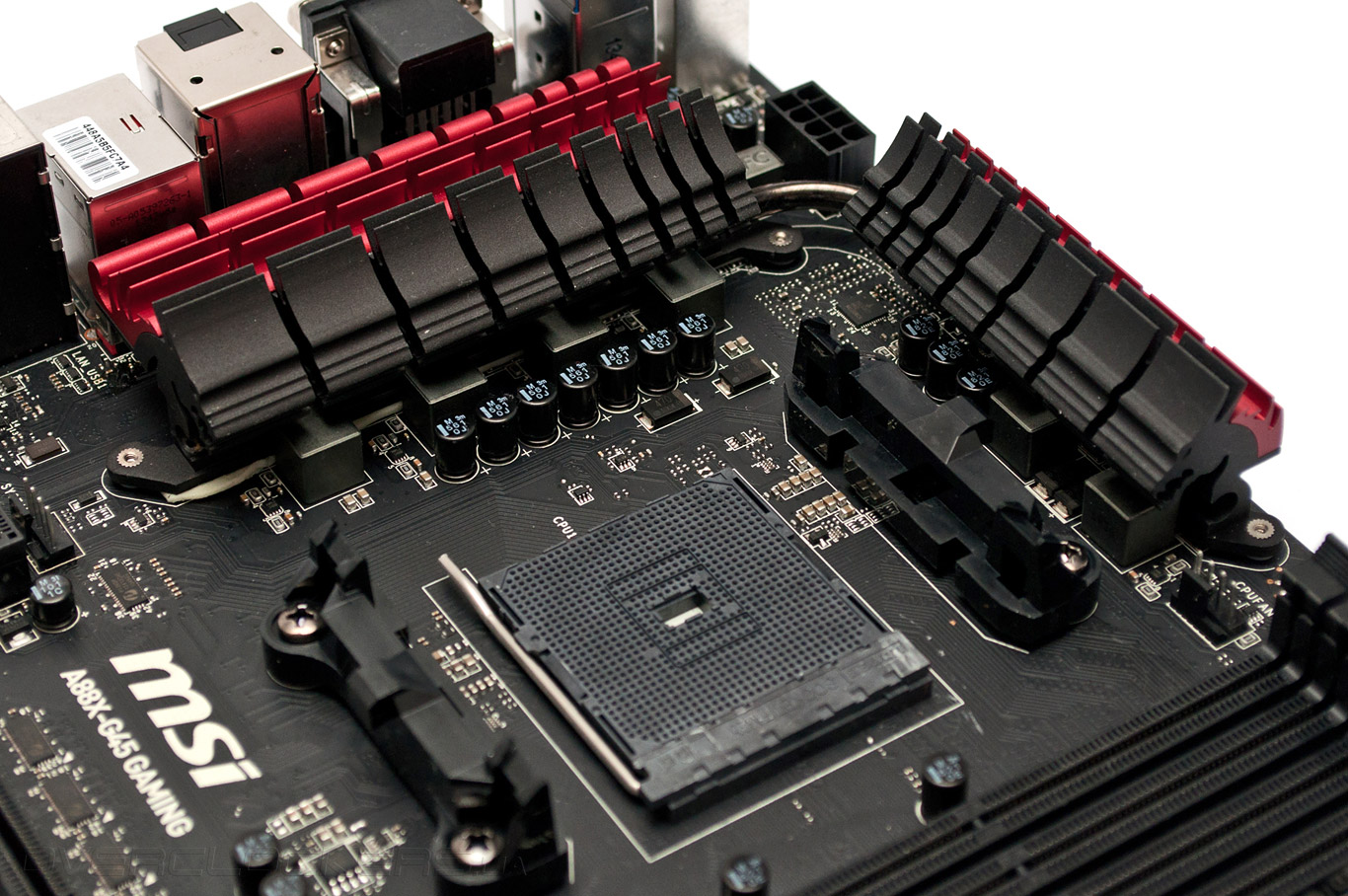

Для подключения вентиляторов MSI A88X-G45 Gaming оснащена пятью разъемами: двумя трёхконтактными и тремя четырехконтактными, причем, последние позволяют управлять скоростью вращения посредством ШИМ. Тепло от микросхемы чипсета отводится небольшим плоским радиатором, а система охлаждения VRM состоит из пары массивных радиаторов, в профиле которых угадывается силуэт дракона.

MSI A88X-G45 Gaming

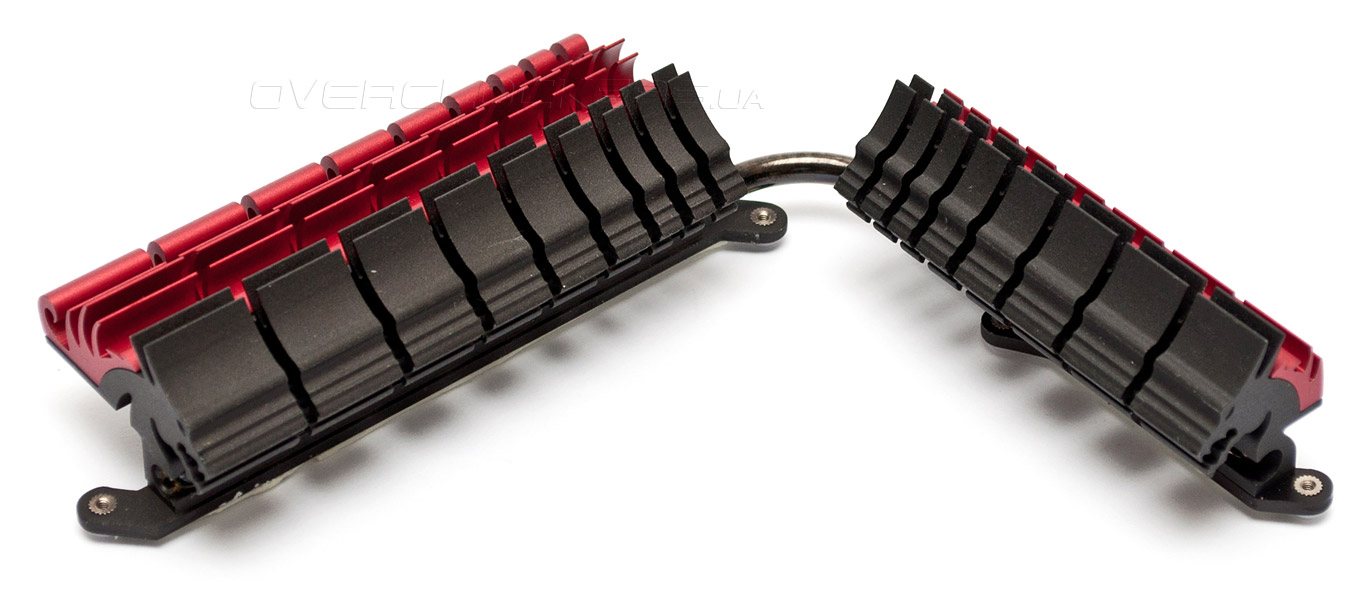

Все элементы конструкции имеют надежное винтовое крепление, а для равномерного распределения тепла используется тепловая трубка.

MSI A88X-G45 Gaming

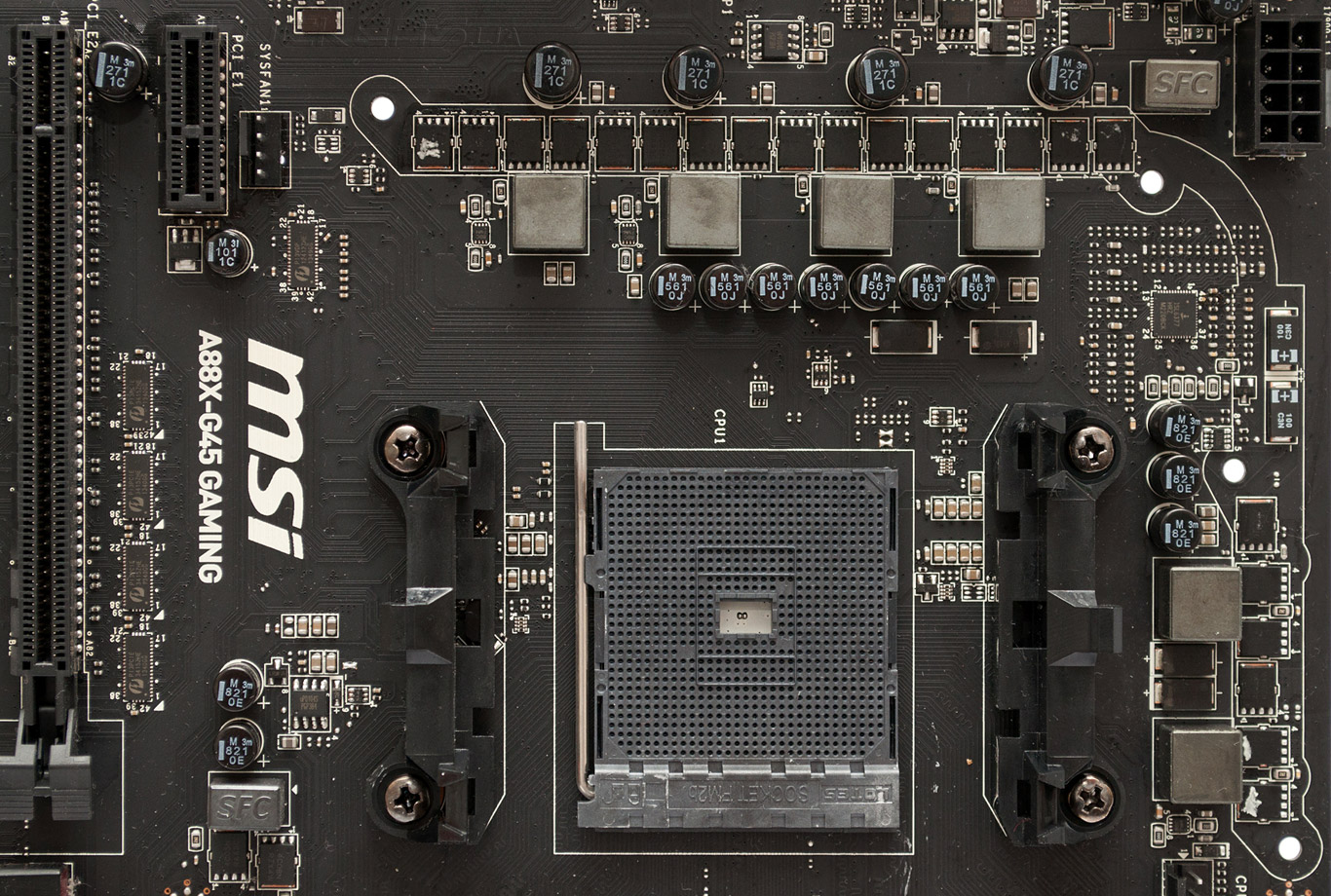

Узел преобразования напряжения процессора получает питание от восьмиконаткного разъема, что будет совсем не лишним при серьезном разгоне. VRM построен по шестиканальной схеме, в качестве силовых элементов используются дискретные MOSFET, по четыре штуки на канал, а функции управления возложены на контроллер ISL6377.

MSI A88X-G45 Gaming

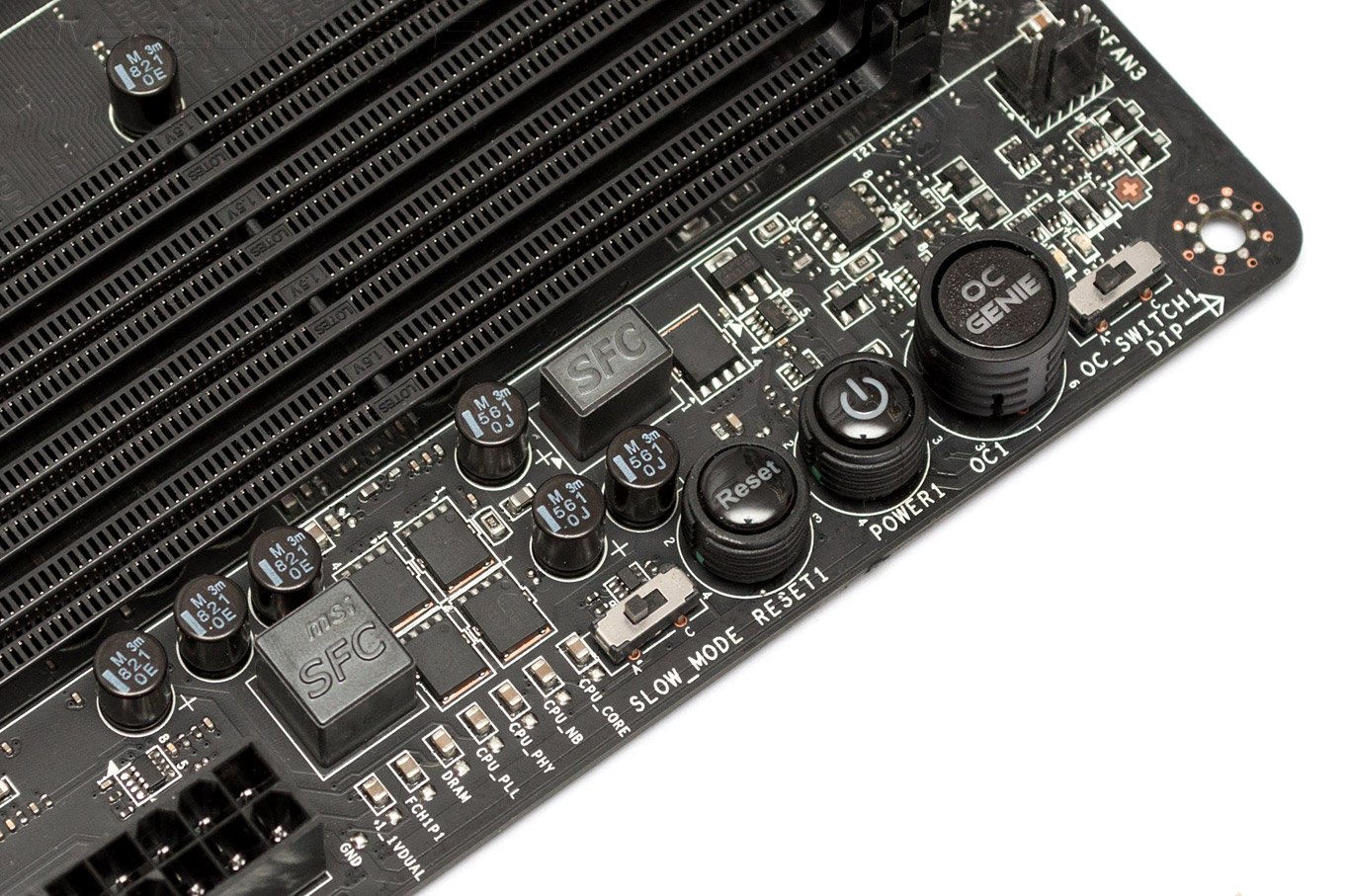

Помимо значительного запаса прочности MSI A88X-G45 Gaming имеет ряд конструктивных решений, которые непременно оценят требовательные пользователи и энтузиасты разгона. Системная плата оснащена клавишами включения и перегрузки, а также кнопкой активации автоматического разгона OC Genie. Рядом с ними расположена пара микропереключателей: Slow_mode, принудительно снижающий частоту гибридного процессора, и OC_Switch, который позволяет выбрать один из двух режимов работы авторазгона. Здесь же находятся малозаметные контакты для измерения напряжений, в то время на старших моделях используется разъем V-CheckPoints.

MSI A88X-G45 Gaming

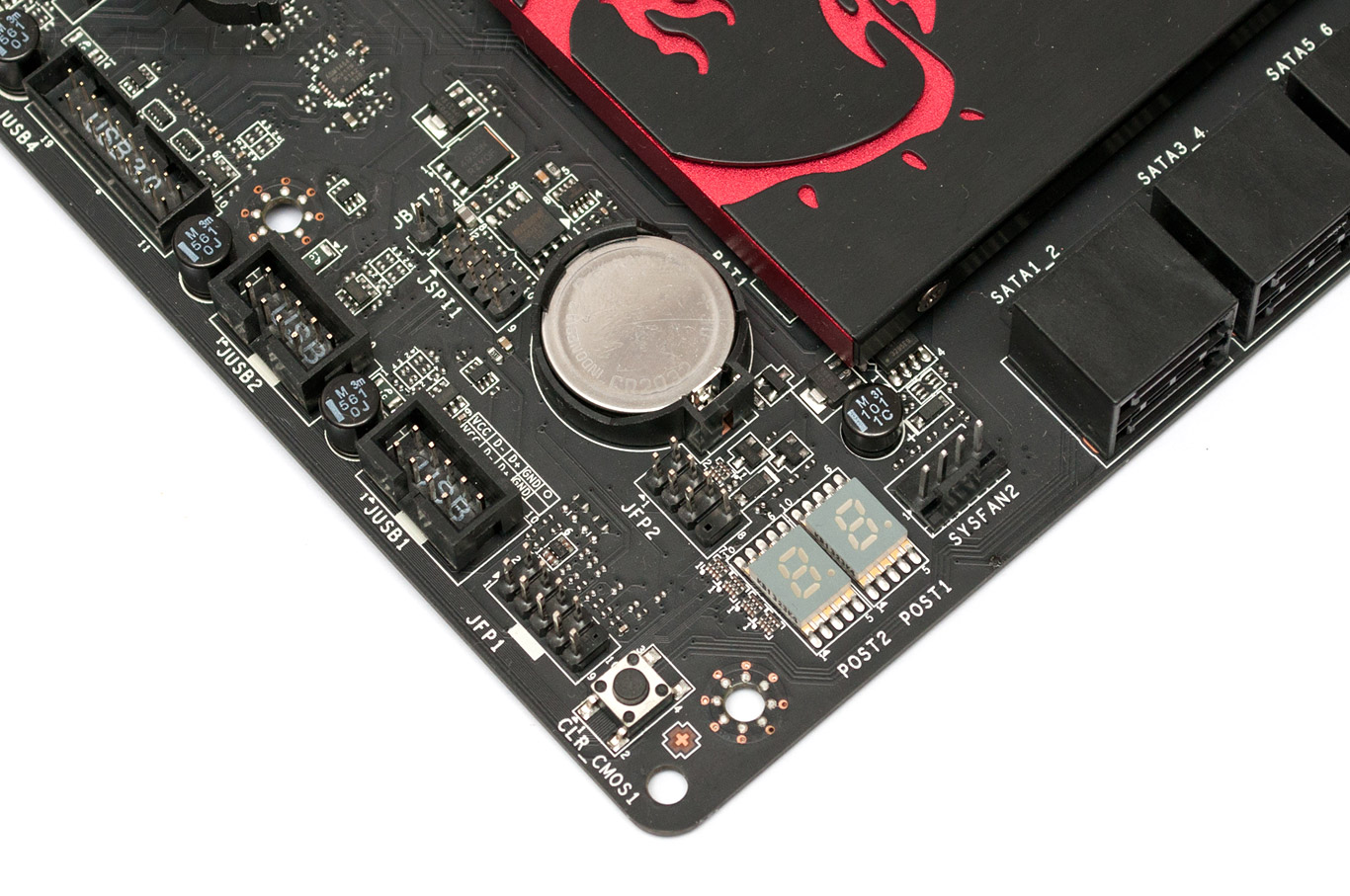

Новинка имеет светодиодный индикатор кодов POST, на котором после прохождение процедуры инициализации выводится температура процессора, а также кнопку Clear_CMOS. Последняя, к слову, очень пригодилась во время тестирования, так как прошивка не всегда сбрасывала настройки при установке неработоспособных параметров разгона.

MSI A88X-G45 Gaming

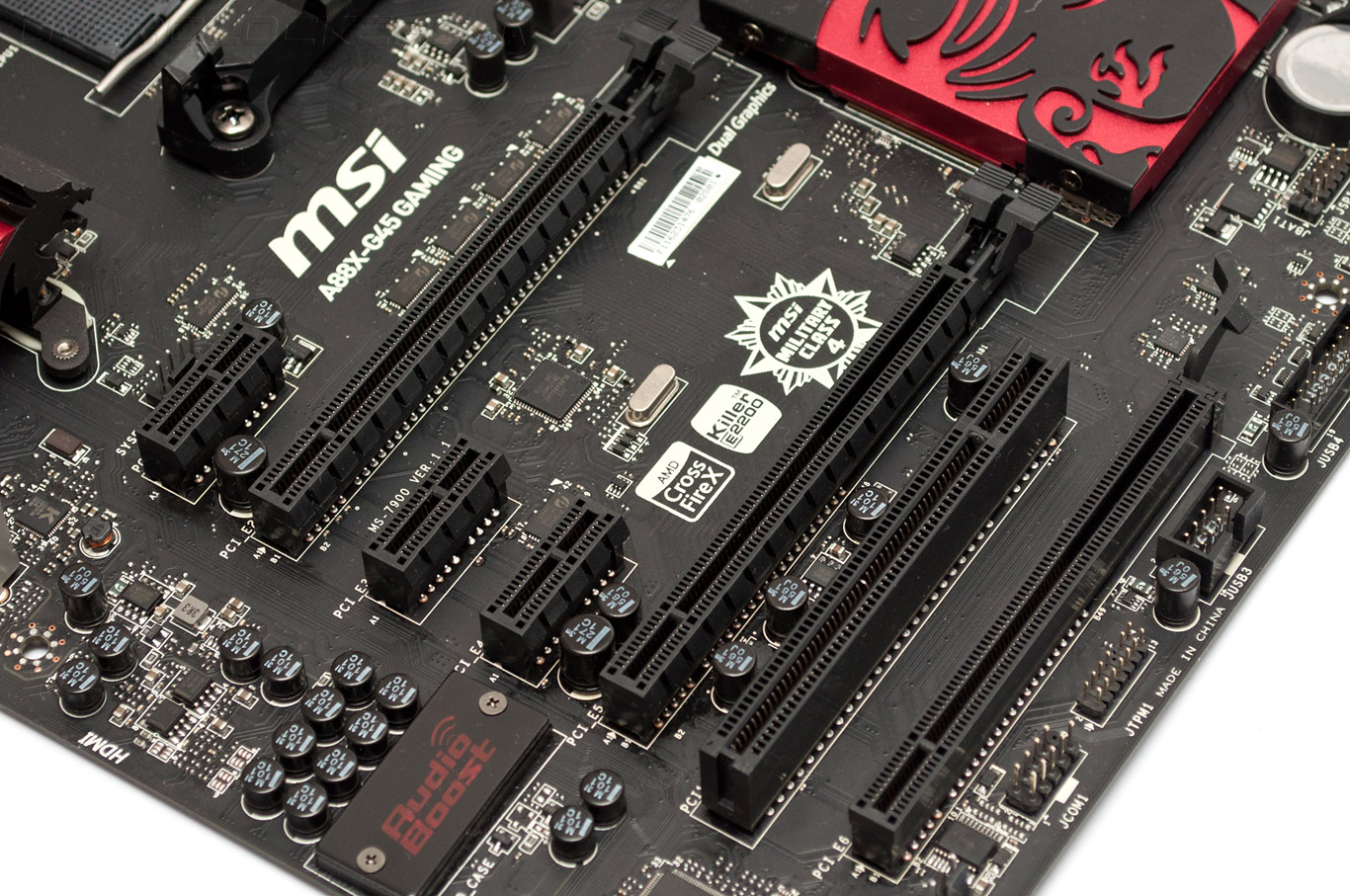

Что касается возможностей по установке дискретных графических акселераторов, то A88X-G45 Gaming предлагает пару слотов PCI Express 3.0 x16, которые могут работать в режимах «x16+x0» или «x8+x8», позволяя создавать конфигурации AMD CrossFireX. Третий порт PCI Express 2.0 x16 всегда работает в режиме x4@x16, тем не менее, его также можно использовать для работы видеокарты. Для установки плат расширения «материнка» располагает разъемом PCI, а также тремя слотами PCI-E 2.0 x1, но одновременно могут работать только два из них.

MSI A88X-G45 Gaming

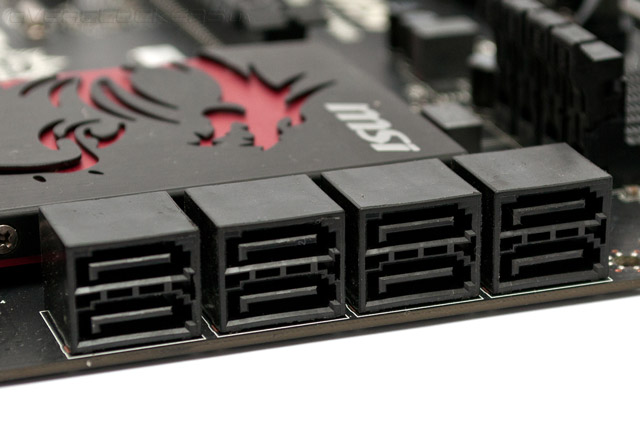

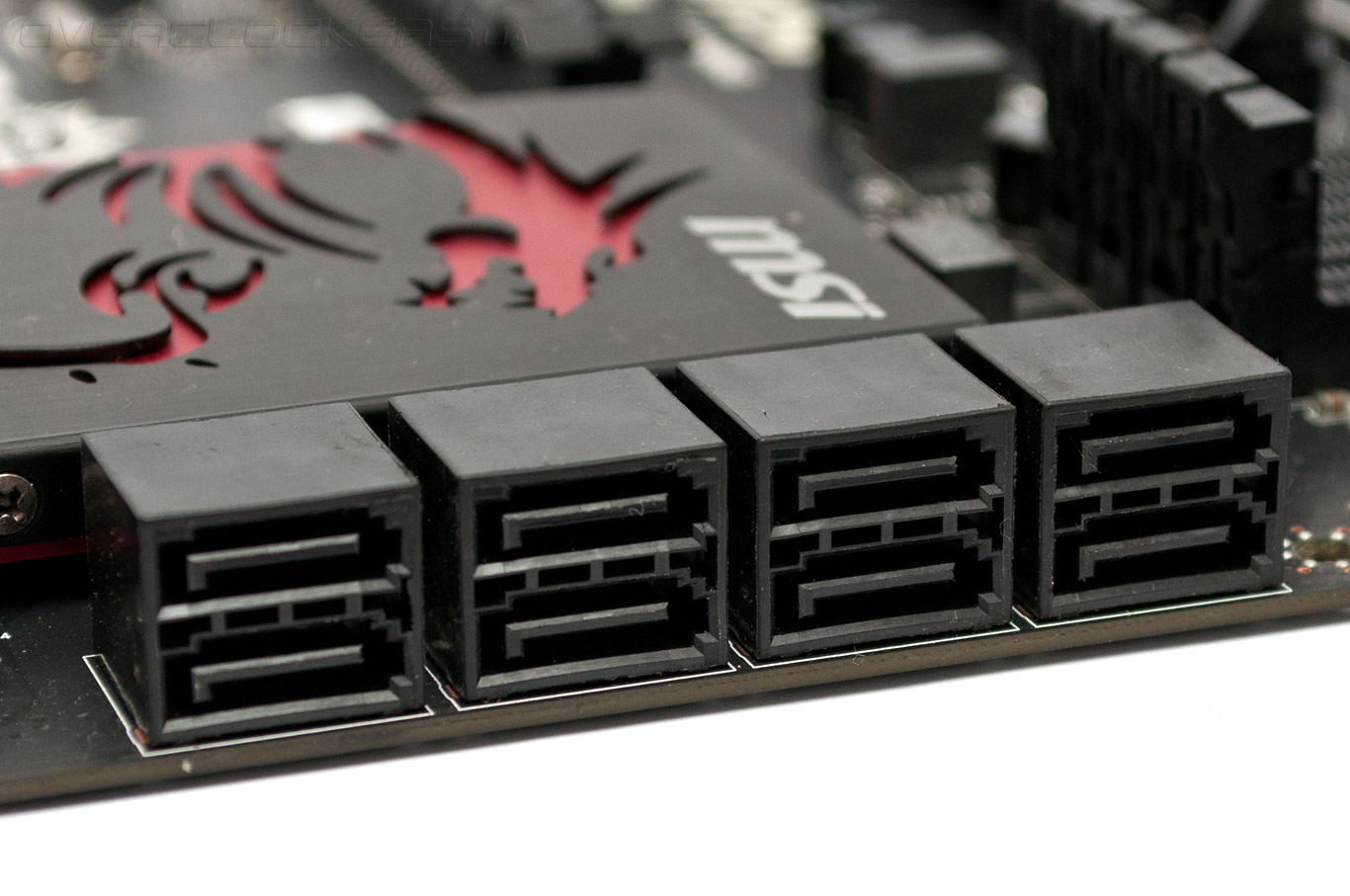

Для подключения дисковых устройств предназначены восемь портов SATA 6 Гбит/с, за работу которых отвечает системная логика. Накопители можно объединять в массивы RAID уровней 0, 1, 5 или 10, а разъемы имеют горизонтальную ориентацию, так что кабели не будут мешать установке длинных видеоускорителей.

MSI A88X-G45 Gaming

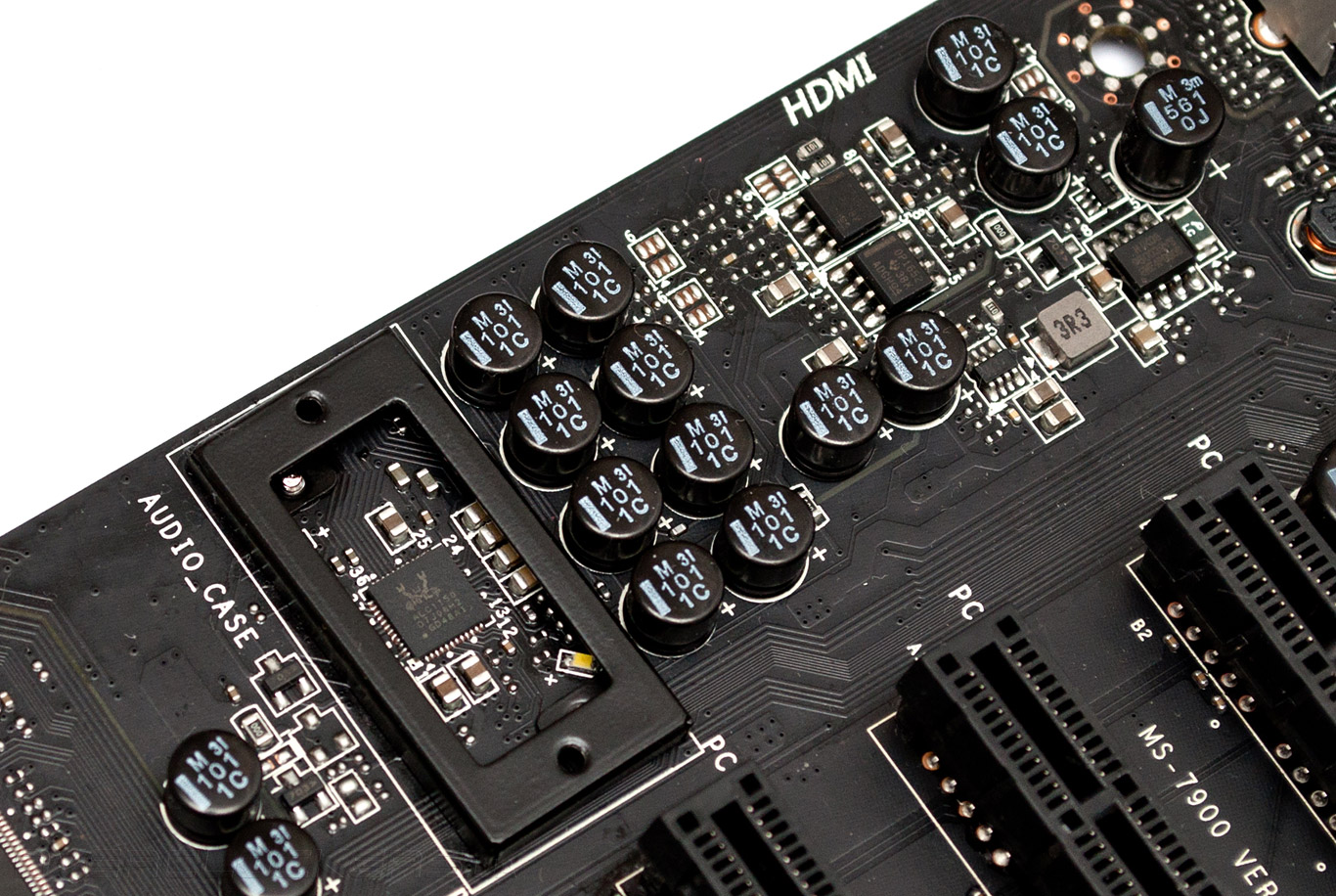

Отдельного упоминания заслуживает звуковая подсистема Audio Boost. В её основе лежит качественный HD-аудиокодек Realtek ALC1150, низкочастотные цепи отделены от остальной части системной платы зазором в медных проводниках, а сам звуковой чип прикрыт металлическим экраном. Эти меры направлены на снижение уровня электромагнитных помех. Также, для работы высокоомных стереогарнитур в схеме аудиотракта есть пара операционных усилителей OPA1652. Конечно, до уровня дискретных звуковых карт данное решение не дотягивает, но вполне способно удовлетворить большинство не слишком требовательных пользователей.

MSI A88X-G45 Gaming

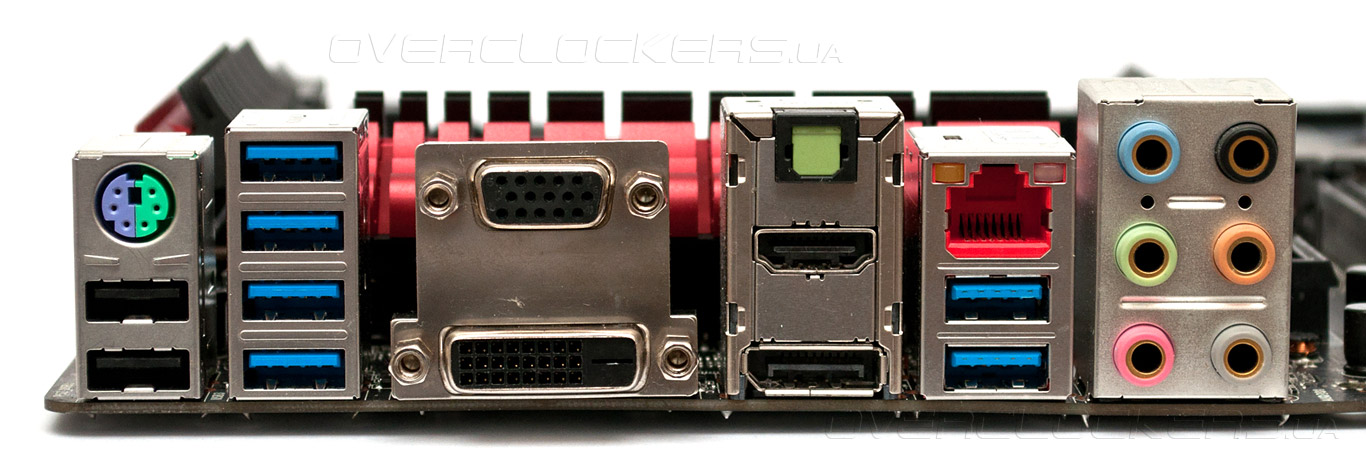

На задней панели MSI A88X-G45 Gaming нашлось место для:
  • комбинированного разъема PS/2;
  • двух портов USB 2.0;
  • шести интерфейсов USB 3.0;
  • видеовыходов D-Sub, DisplayPort, DVI-D и HDMI;
  • оптического выхода S/PDIF;
  • сетевого разъема RJ-45;
  • шести аналоговых аудиовыходов.
MSI A88X-G45 Gaming

Пару слов следует сказать о возможностях новинки по работе с периферийным оборудованием. Из шести портов USB 3.0 четыре обслуживаются контроллером VIA VL805, функционирование еще двух обеспечивается системной логикой, а два оставшихся чипсетных канала USB 3.0 представлены в виде внутреннего разъема. Системная плата располагает четырьмя видеовыходами, но одновременно возможна работа только трех мониторов. Наконец, как и подобает продукту MSI из серии Gaming героиня сегодняшнего обзора оснащена полноценным сетевым контроллером Killer E2205, который вместе со специализированным ПО Killer Network Manager обеспечивает управление полосой пропускания и приоритетами в зависимости от типа трафика.
