Обзор и тестирование игровой системной платы MSI A88XM Gaming для APU Kaveri

Недавнее тестирование системной платы MSI A88X-G45 Gaming показало выгодное сочетание потребительских характеристик у этого продукта. В то же время, как справедливо заметили наши читатели, оптимальными для построения систем на базе гибридных процессоров AMD Kaveri все же являются материнские платы MicroATX. Во-первых, благодаря компактным размерам такие продукты более универсальны в силу совместимости с небольшими системными блоками, а во-вторых, они, как правило, дешевле полноразмерных моделей. Не удивительно, что большинство крупные производителей предлагают покупателям наряду с продуктами формата АТХ их маленькие модификации. Отличным примером реализации данного подхода может служить героиня сегодняшнего обзора — системная плата MSI A88XM Gaming, которую можно считать «младшей сестрой» весьма удачной A88X-G45 Gaming.

MSI A88XM Gaming

Ключевой особенностью новинки является её компактный форм-фактор MicroATX, тогда как по части возможностей расширения она мало в чем уступает полноразмерной модели. Технические характеристики MSI A88XM Gaming представлены в следующей таблице:

Модель MSI A88XM Gaming
Чипсет AMD A88X (Bolton D4)
Процессорный разъем Socket FM2+
Процессоры AMD Series A10, A8, A6, A4, Athlon
Память 4 DIMM DDR3 SDRAM 1333/1600/1866/2133/2400*/ (*— OC), 32 Гбайт максимум
Слоты PCI-E 2 x PCI Express 3.0 x16 (х16+х0, х8+х8)
2 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 7000/8000/R7 Series
Видеоразъемы D-Sub, DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A88X)
2 х 3.0 (2 разъема на задней панели, VIA VL806)
10 x 2.0 (4 разъема на задней панели, AMD A88X)
Serial ATA 8 x SATA 6 Гбит/с (A88X)
RAID 0, 1, 5, 10, JBOD (A88X)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Killer E2205 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Gaming Device Port, кнопки включения и перегрузки, AMD CrossFireX


Комплект поставки

Дизайн упаковок материнских плат MSI из семейства Gaming сложно спутать с продукцией конкурентов. Лицевую поверхность коробки украшает изображение дракона, здесь же нанесено наименование модели и логотип серии.

MSI A88XM Gaming

На тыльной стороне тары приведена краткая спецификация и схематическое изображение задней панели материнской платы. Не забыл производитель указать и ключевые конструктивные особенности A88XM Gaming: продвинутую звуковую подсистему Audio Boost, использование сетевого адаптера Killer E2205 от Qualcomm Atheros, поддержку технологии автоматического разгона OC Genie 4 и программной обработки звука Sound Blaster Cinema. Системная плата позволяет организовать AMD CrossFireX, её элементная база соответствует военному классу надежности Military Class 4, а любители виртуальных битв оценят Gaming Device Port, частота опроса которого повышена для увеличения чувствительности игровых манипуляторов.

MSI A88XM Gaming

Комплект поставки новинки не блещет разнообразием, он состоит из:
  • заглушки на заднюю панель I/O Shield;
  • четырех кабелей SATA 6 Гбит/с;
  • наклейки на корпус системного блока с логотипом серии;
  • DVD-диска с драйверами и ПО;
  • руководства пользователя;
  • буклета по быстрой сборке;
  • таблички на ручку двери с надписью «I’m sorry busy gaming».
MSI A88XM Gaming


Внешний вид

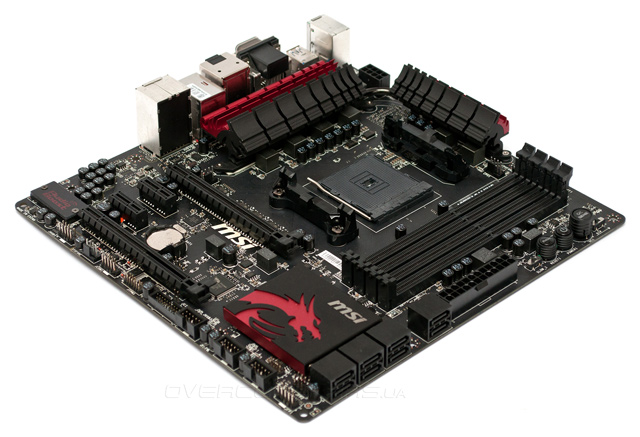

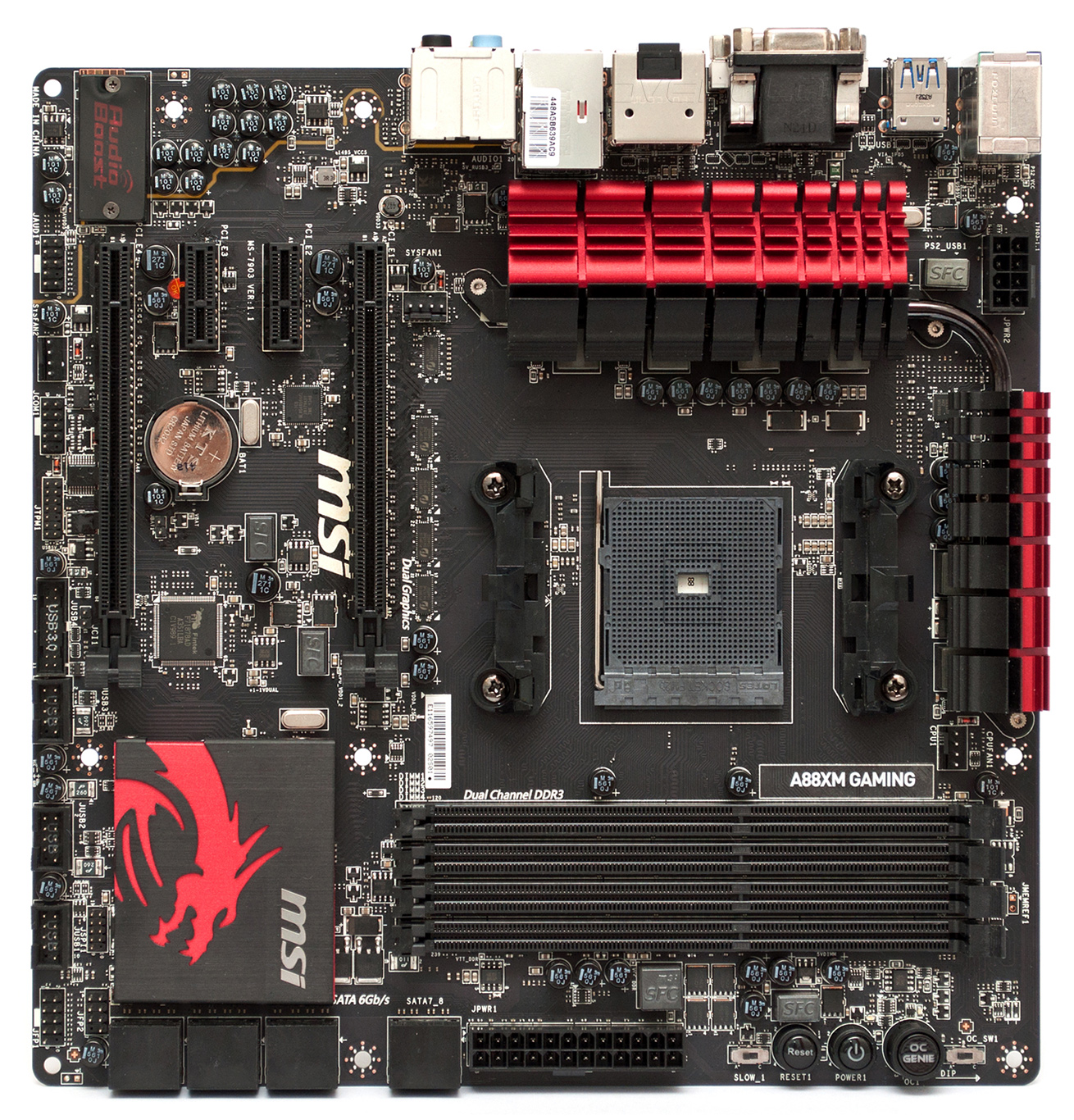

Материнская плата MSI A88XM Gaming оснащена процессорным разъемом Socket FM2+, что позволяет ей одинаково успешно работать как с новейшими APU Kaveri, так и с процессорами AMD в исполнении Socket FM2. Новинка построена на базе чипсета AMD А88Х, она располагает четырьмя разъемами DIMM для установки модулей ОЗУ стандарта DDR3. Компоновка героини сегодняшнего обзора определена ее компактным форм-фактором MicroATX, тем не менее, удобное расположение всех основных узлов понравится любителям самостоятельной сборки.

MSI A88XM Gaming

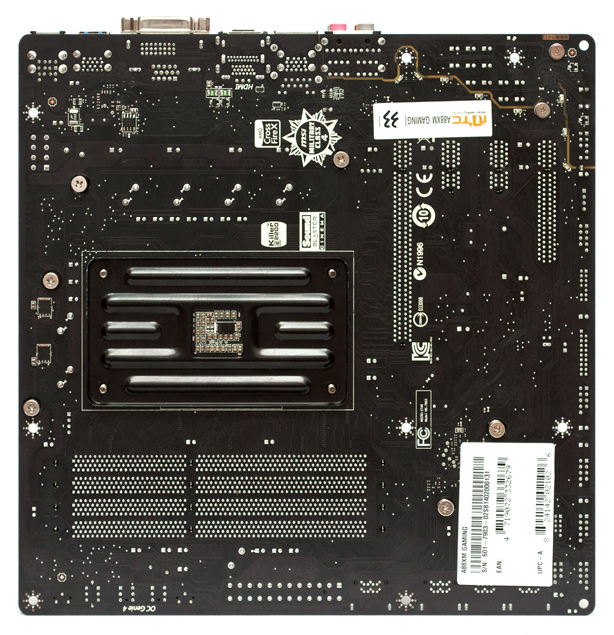

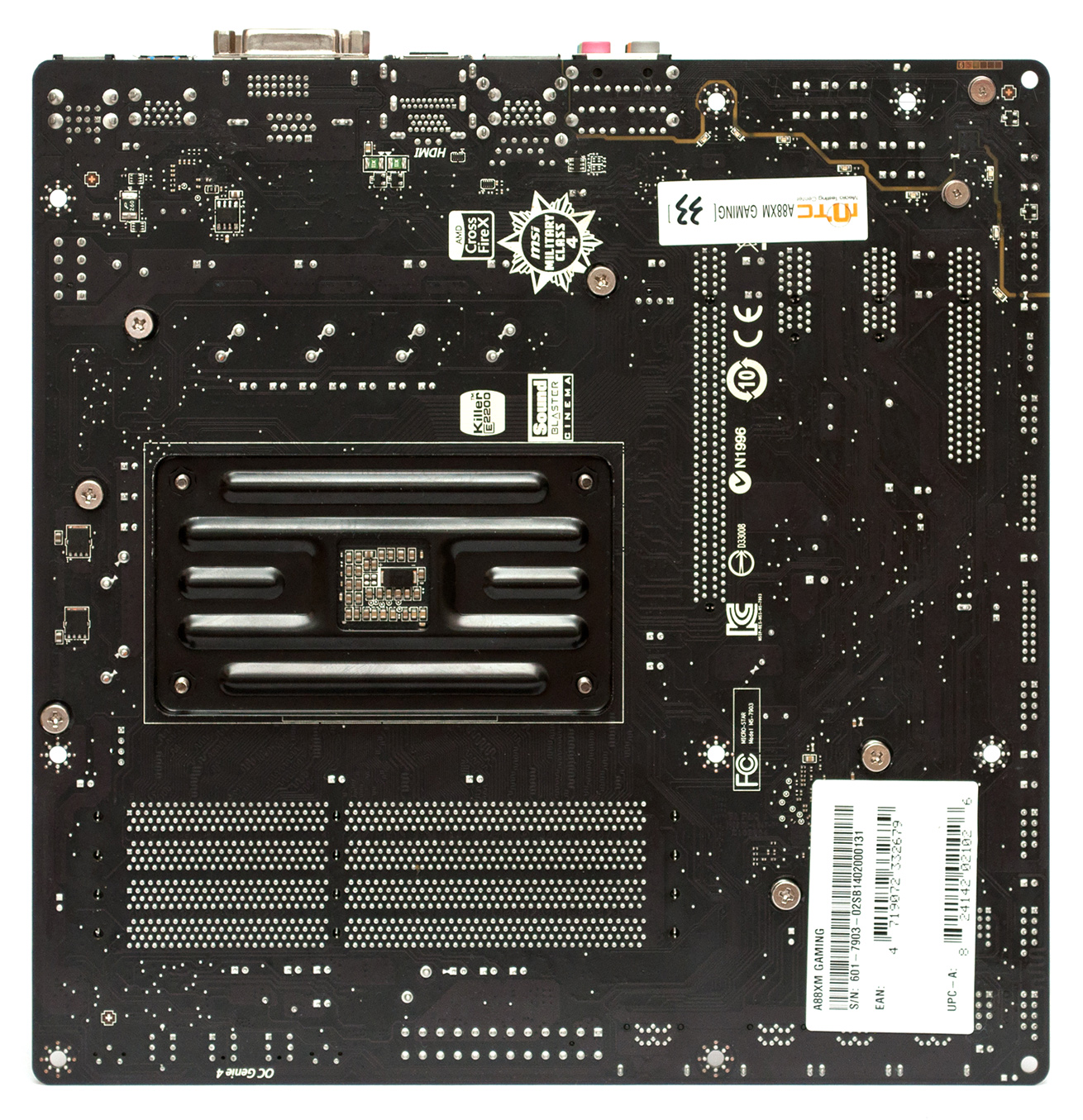

С обратной стороны системной платы в районе процессорного сокета есть несколько электронных компонентов, но, с учетом того, что подавляющее большинство систем охлаждения используют штатную усилительную пластину проблем с совместимостью не должно возникнуть даже у самых массивных кулеров.

MSI A88XM Gaming

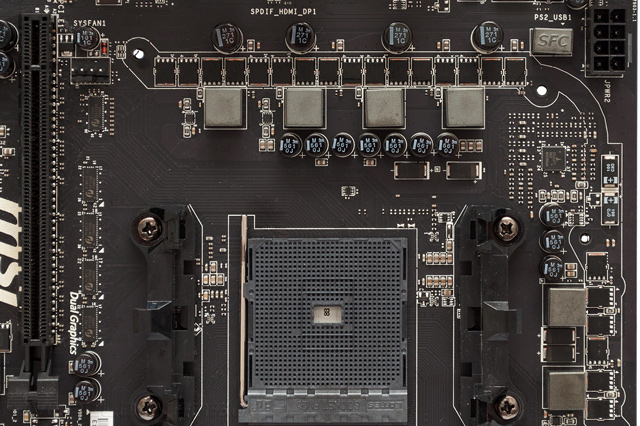

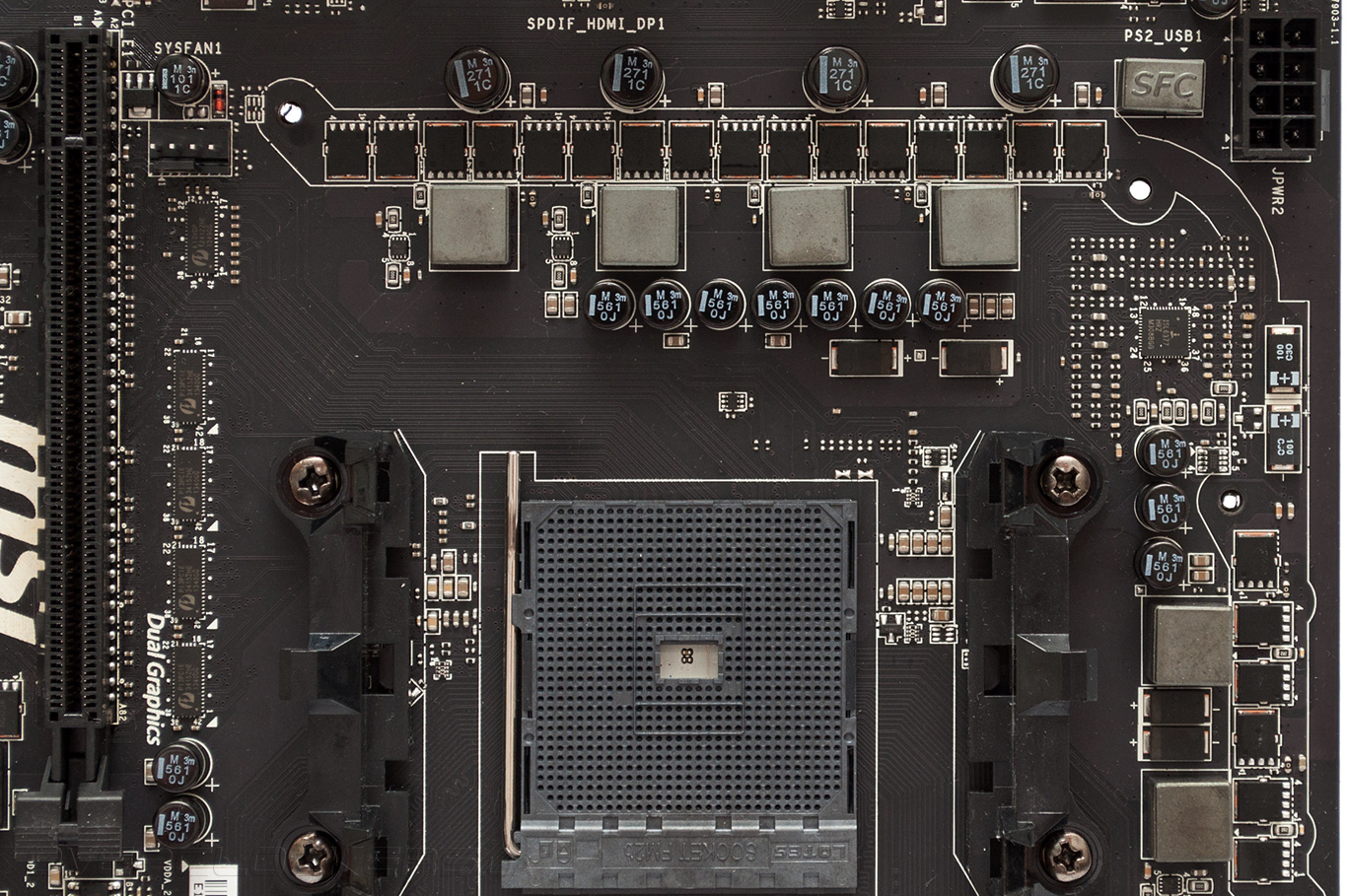

Как и подобает «материнке» из серии Gaming новинка имеет мощную силовую подсистему, которая получает дополнительно питание от восьмиконтактного разъема. Преобразователь напряжения построен по шестиканальной схеме, в которой использованы классические MOSFET с низким сопротивлением открытого канала, а управление осуществляется ШИМ-контроллером ISL6377.

MSI A88XM Gaming

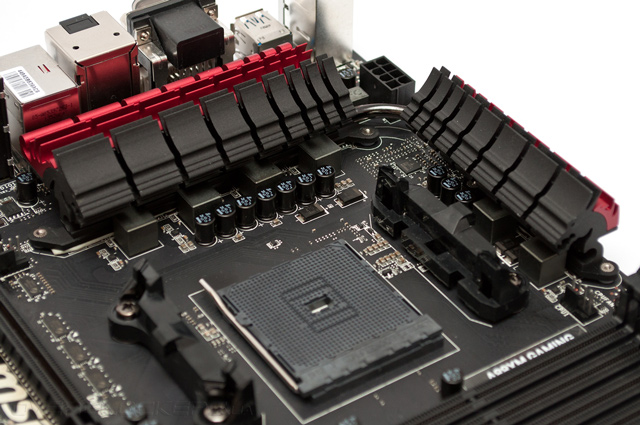

Повышению запаса прочности узла VRM способствует мощная система охлаждения, отводящая избыточное тепло от силовых элементов. Она состоит из пары отдельных радиаторов, соединенных термосифонной трубкой.

MSI A88XM Gaming

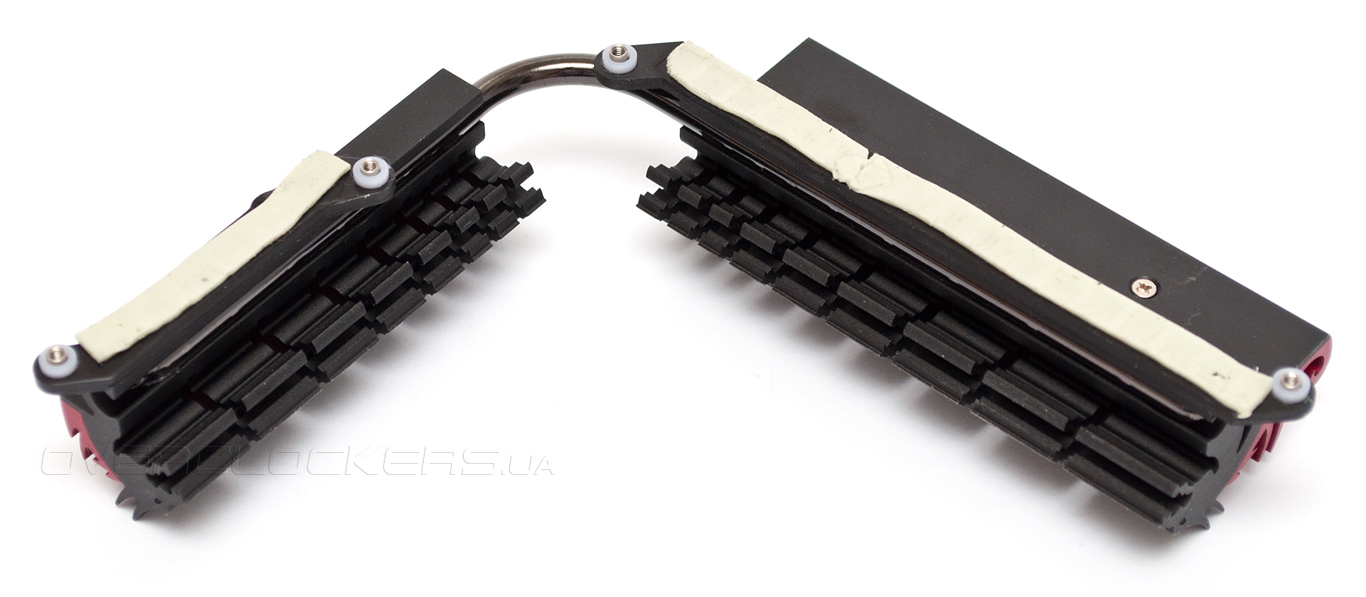

На подошвы охладителей щедро нанесен термоинтерфейс, по консистенции напоминающий жевательную резинку, а надёжной прижим обеспечивается винтовыми креплениями.

MSI A88XM Gaming

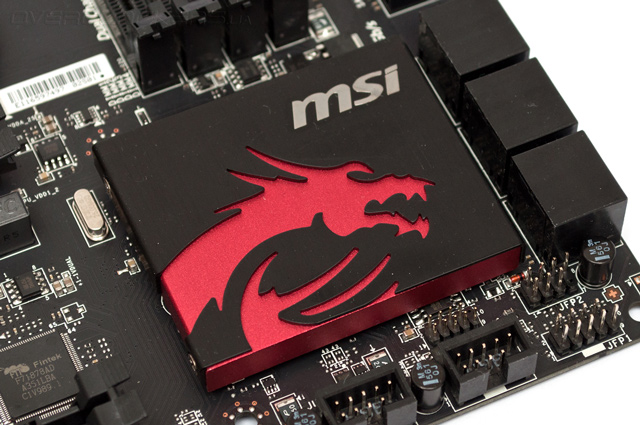

Избыточное тепло от микросхемы чипсета отводится плоским радиатором, на которой наклеена металлическая пластина в форме дракона.

MSI A88XM Gaming

Несмотря на наличие эффективной системы охлаждения, которая отлично справляется со своими обязанностями даже при разгоне, не следует забывать об организации воздушных потоков внутри системного блока. Для подключения вентиляторов MSI A88XM Gaming располагает тремя четырехконтактными разъемами, поддерживающими управление скоростью вращения с помощью ШИМ.

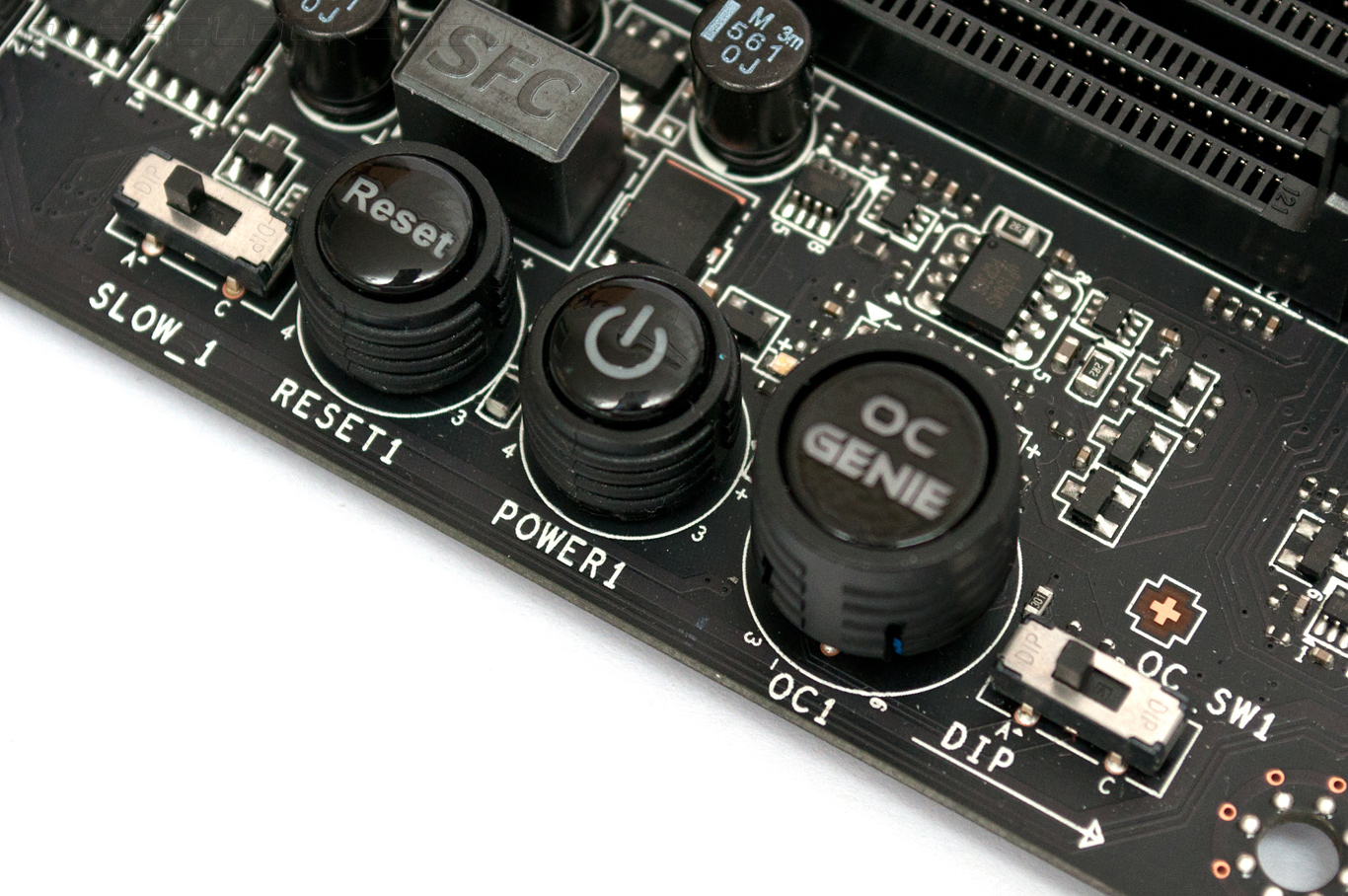

В том случае, если пользователи решат использовать системную плату в составе открытого стенда, к их услугам предлагаются кнопки включения и перегрузки, клавиша OC Genie, включающая автоматический разгон, а также два переключателя: OC_SW1, который позволяет выбрать между встроенными профилями быстродействия, и SLOW_1, принудительно снижающий тактовую частоту, например, для оперативного устранения неисправности в СВО или пополнения запаса жидкого азота в испарителе во время экстремальных бенч-сессий.

MSI A88XM Gaming

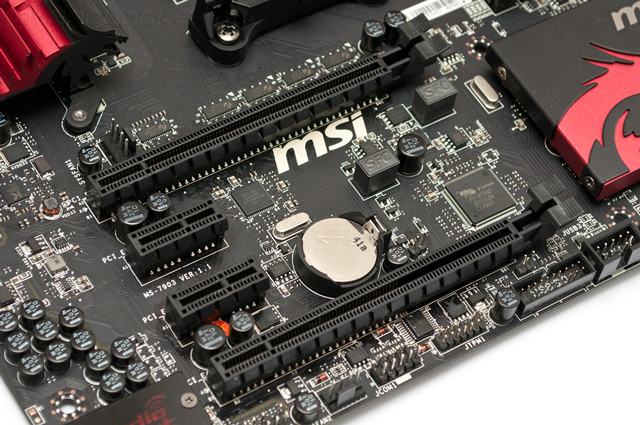

Для установки графических плат MSI A88XM Gaming предлагает два разъема PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», позволяя организовывать конфигурации Multi GPU. Функциональность новинки можно расширить за счет установки дополнительных плат, для этого служат пара слотов PCI-E 2.0 x1.

MSI A88XM Gaming

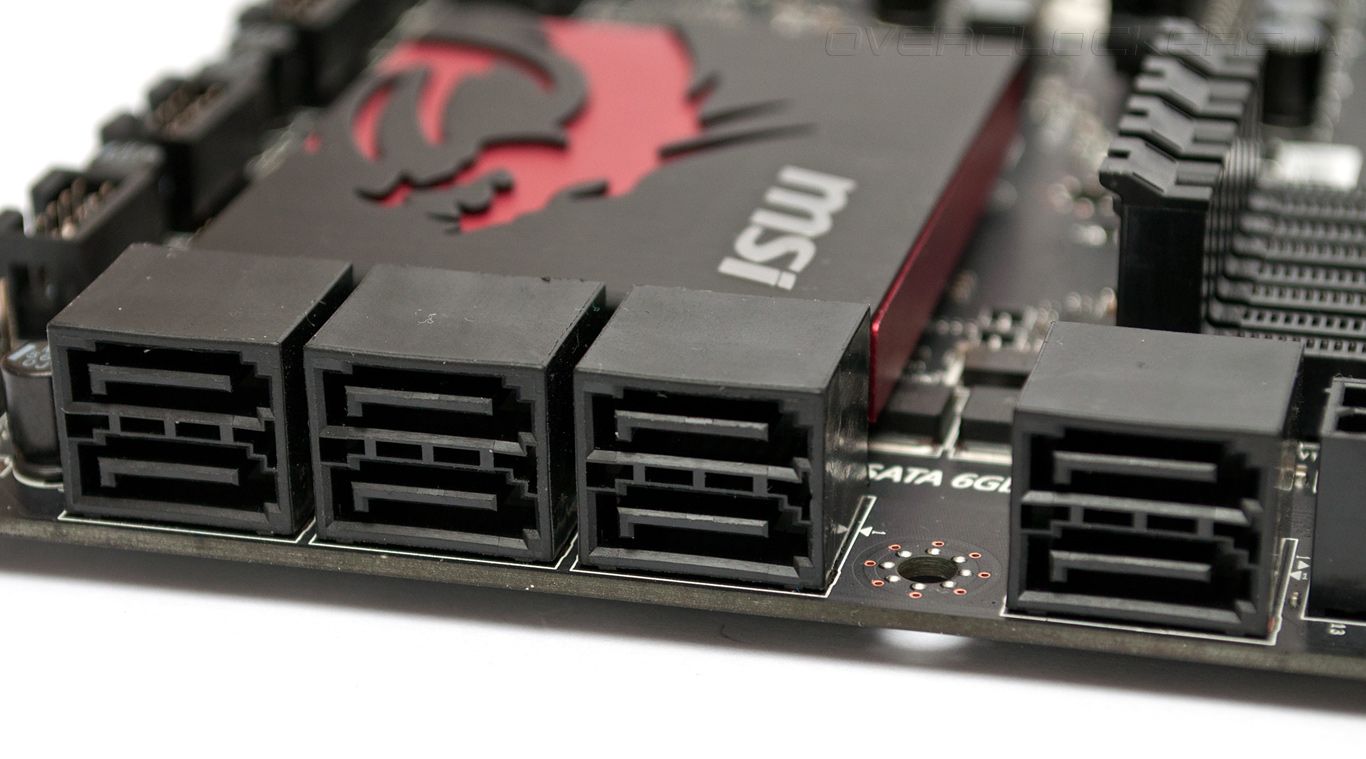

Дисковая подсистема «материнки» представлена восемью портами SATA 6 Гбит/с с возможностью создания RAID-массивов. Отмечу, что горизонтальная ориентация разъемов может причинить неудобства при сборке внутри тесного системного блока, зато, интерфейсные кабели точно не будут мешать установке массивных графических ускорителей.

MSI A88XM Gaming

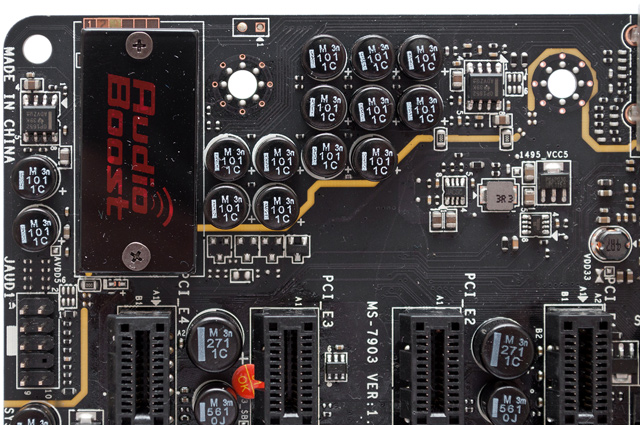

В конструкции MSI A88XM Gaming повышенное внимание уделено реализации встроенной звуковой карты, которая базируется на современном HDA-кодеке Realtek ALC1150. Для уменьшения электромагнитных помех низкочастотные цепи отделены от остальной печатной платы изолирующим зазором в проводниках, а для полноценной работы с высокоомными стереогарнитурами в состав аудиоподсистемы входит пара операционных усилителей OPA1652 от Texas Instruments. Все эти меры направлены на повышение качества звука, который способен удовлетворить большинство пользователей.

MSI A88XM Gaming

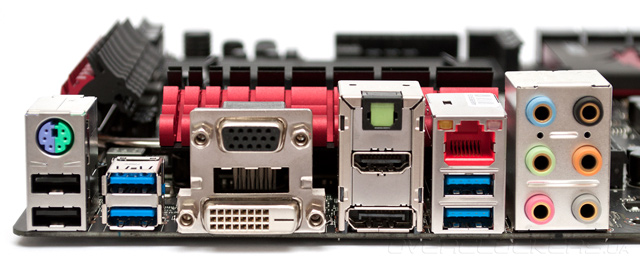

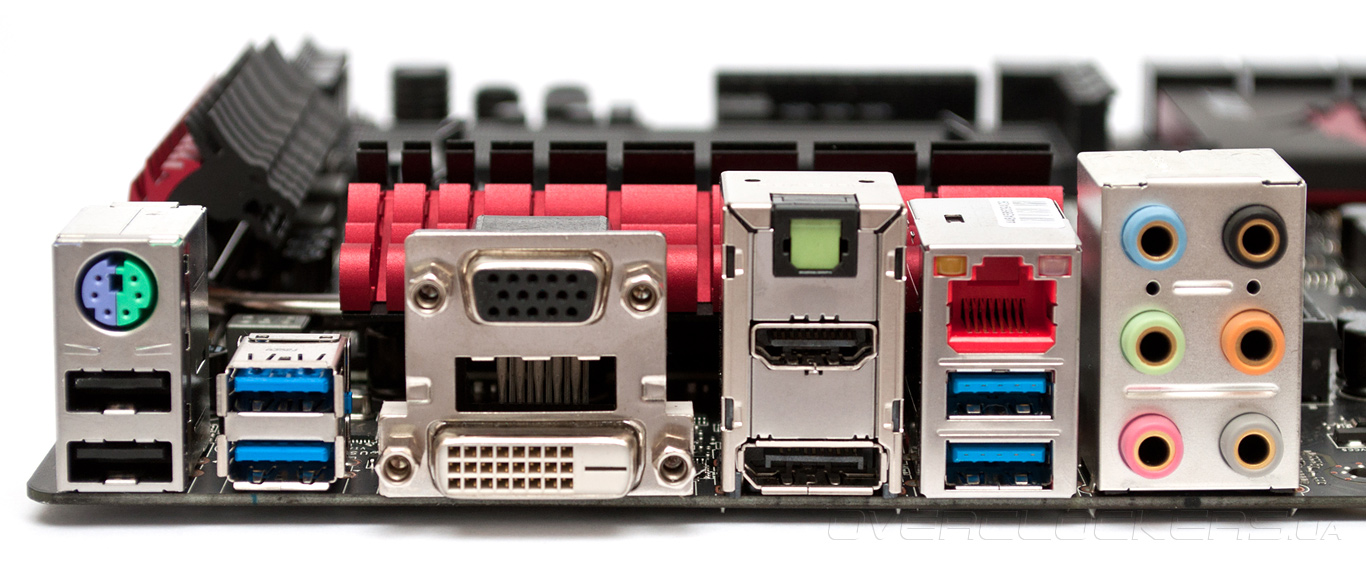

На задней панели системной платы нашлось место для:
  • комбинированного порта PS/2;
  • двух разъемов USB 2.0 и четырех интерфейсов USB 3.0;
  • видеовыходов: D-Sub, DisplayPort, DVI-D и HDMI;
  • оптического S/PDIF;
  • сетевого порта RJ-45;
  • шести аналоговых аудиовыходов.
MSI A88XM Gaming

Из особенностей новинки нельзя не отметить четыре видеовыхода, правда, одновременно можно задействовать только три из них, металлизированные вставки на разъемах звуковой подсистемы и наличие оптического S/PDIF. А вот поддержки беспроводных сетей Wi-Fi и Bluetooth, у героини сегодняшнего обзора не оказалось, так что пользователям придется отдельно приобретать соответствующие адаптеры.
