Обзор и тестирование материнской платы ASRock Z87 Extreme6 для процессоров LGA1150

Отечественный рынок постепенно наполняется разнообразными продуктами на основе набора логики Z87. Плата, попавшая к нам на обзор, является наиболее продвинутым решением энтузиаст-уровня от компании ASRock, которое сегодня доступно в рознице.

ASRock Z87 Extreme6

Здесь присутствуют все необходимые атрибуты для пользователей с повышенными требованиями: мощный VRM с массивными радиаторами, POST-индикатор, кнопки включения и перезагрузки. На этом инженеры не стали останавливаться и привнесли несколько инноваций, но обо всём по порядку.

Модель ASRock Z87 Extreme6
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5 (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800*/2933*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
1 x PCI Express 2.0 x1
1 x mini-PCI Express slot
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы DisplayPort, HDMI-In, HDMI-Out, DVI-I
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (4 разъема на задней панели, ASMedia ASM1074)
4 х 3.0 (на задней панели разъемов нет, Z87)
7 x 2.0 (2 разъема на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
4 x SATA 6 Гбит/с (2x ASMedia ASM1061)
1 x eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC1150 (7.1, Blu-ray Audio), 2x Texas Instruments NE5532
S/PDIF Оптический
Сетевые возможности Intel I217V (Gigabit Ethernet), Intel I211AT (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения и перезагрузки, POST-индикатор, USB-гнездо на плате (A-type), поддержка AMD Quad CrossFireX и NVIDIA Quad SLI, разъем для инфракрасного приёмника (IR)


Упаковка и комплектация

Коробка обладает весьма внушительными размерами, поэтому оснащена ручкой для переноски. Общий стиль оформления значительно изменился. Теперь вместо чёрных тонов используются светло-серые. Все привнесённые новшества объединены под единым лозунгом A-Style. Более привычные пиктограммы, несущие информацию об используемом чипсете, поддержке CrossFire и SLI, Windows 8, DTS и наличию HDMI, разместились внизу.

ASRock Z87 Extreme6

Основная часть задней стороны отведена для раскрытия концепции A-Style. Эта плата поддерживает лишь три из пяти возможных решений в рамках этой программы, это: HDMI-IN, Home Cloud и Purity Sound. Названия достаточно благозвучны, чтобы понять их суть без углубления в детали. Рядом разместилось фото продукта и небольшая сводная таблица со спецификациями. В них указан подарочный комплект — панель для 3,5” отсека корпуса, оснащенная двумя USB 3.0 гнёздами и посадочным местом для устройства 2,5”.

ASRock Z87 Extreme6

Остальное место занято освещением использованных фирменных аппаратных и программных решений. Выделим нестандартные возможности: Dual LAN with Teaming function, USB Key и Easy Driver Installer. Последняя функция позволяет осуществить загрузку сетевого драйвера из среды UEFI на флэш-накопитель для последующей инсталляции его в ОС (при наличии интернет-подключения). Таким образом появляется возможность выхода в Сеть и загрузки прочих драйверов и ПО в случае, когда в системе отсутствует оптический привод.

В комплект поставки, помимо самой платы, вошли:
  • многоязычное руководство пользователя, среди прочих языков наличествует и русский;
  • руководство по UEFI на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъемом на одном из концов;
  • один жёсткий мостик для организации SLI из двух видеокарт;
  • винт для закрепления устройства формата mini PCI Express;
  • набор для вывода USB 3.0-гнёзд наружу системного блока с возможностью установки 2,5” устройства (SSD).
ASRock Z87 Extreme6


Внешний вид

Размер платы является полноценным как для ATX-формата. Её поверхность буквально усеяна многочисленными элементами. Наиболее необычным выглядит USB-гнездо типа A.

ASRock Z87 Extreme6

Отметим также наличие гнезда mini PCI-E. На рынке существует ещё одна версия продукта — Z87 Extreme6/ac, которая оснащена беспроводным адаптером (IEEE 802.11ac + Bluetooth v4.0) и выносной многополосной антенной. Использование какого-либо устройства при помощи такого гнезда привносит существенную экономию места на плате и улучшает воздухопоток внутри корпуса.

ASRock Z87 Extreme6

Обратная сторона практически лишена каких-либо элементов, исключение составляют три драйвера-удвоителя цепей питания процессора ISL6611A. Все радиаторы используют винтовую систему крепления.

ASRock Z87 Extreme6

Охлаждением чипсета заведует радиатор внушительных размеров, за тепловой режим его работы беспокоиться будет излишне. Выше системной логики распаяны два дополнительных контроллера ASM1061. Вместе они позволяют использовать в системе десять устройств с подключением по интерфейсу SATA 6 Гбит/с. Довольно необычно размещены колодки USB 3.0 — одна у правой грани платы, вторая — у нижней.

ASRock Z87 Extreme6

В правом нижнем углу разместились все элементы по взаимодействию с платой. Кнопки включения, перезагрузки и POST-индикатор так и не научились светиться в простое, индикация работает лишь на этапе прохождения POST. Технология под названием USB Key олицетворяет собой гнездо USB типа A, которое разместилось здесь же. Наиболее интересный вклад инженеров ASRock заключается в обретении возможности использования двух независимых микросхем EEPROM, в которых хранится микрокод платы и настройки UEFI. Между ними можно переключаться, как это было реализовано некоторое время назад на видеокартах.

ASRock Z87 Extreme6

Во время загрузки системы используемая микросхема идентифицируется за счёт свечения красного цвета распаянного рядом светодиода.

У левой нижней грани расположено гнездо типа Molex для дополнительного питания PCI-E устройств.

ASRock Z87 Extreme6

Конфигурация слотов расширения вполне привычная. Размещение PCI-E x16 позволяет использовать две трёхслотовых видеокарты, а размещение в самом верху PCI-E x1 добавляет плате преимущества при задействовании массивных систем охлаждения ЦП.

ASRock Z87 Extreme6

Быть может, не совсем удачно разместили два гнезда для подключения корпусных вентиляторов. Вероятность удобного доступа к ним весьма мала, поскольку расположены они вплотную к зоне процессорного гнезда.

Чтобы лучше выделить свою продукцию на фоне конкурирующих продуктов, специалисты ASRock по-особому подошли к реализации звуковой подсистемы. Сам кодек — Realtek ALC1150 — накрыт экранирующим «щитом», к нему в помощь добавили два операционных усилителя (Texas Instruments NE5532), распаянных по соседству.

ASRock Z87 Extreme6

Все элементы оградили в отдельный участок на плате путём вытравливания широкой полосы во всех слоях текстолита, чтобы свести к минимуму воздействие паразитных сигналов.

ASRock Z87 Extreme6

Размещение разъёмов для охладителей ЦП тоже оставляет желать лучшего. Всего их два — трёх- и четырёхконтактный. Подсистема питания процессора насчитывает 12 фаз. Все транзисторы накрыты двумя радиаторами, которые соединены между собой тепловой трубкой.

ASRock Z87 Extreme6

Площадь рассеивания и теплоёмкость такого решения оказались на поверку очень достойными — даже при разгоне процессора температура радиатора лишь немного превышала комнатную.

ASRock Z87 Extreme6

В основе VRM лежит ШИМ-контроллер ISL6379. Ему помогают шесть драйверов-удвоителей ISL6611A, по три на каждой из сторон платы. В роли силовых элементов использованы особые, Dual-Stack транзисторы с пониженным сопротивлением открытого канала.

ASRock Z87 Extreme6

На задней панели удивляет наличие двух HDMI-гнёзд. Все дело в том, что одно из них работает на приём в рамках концепции A-Style. В наше время всё труднее найти на плате DVI с поддержкой аналогового сигнала. Реализация eSATA подразумевает принудительный отказ от одного внутреннего гнезда в случае подключения внешнего устройства.

ASRock Z87 Extreme6

В целом продукт оставляет приятные впечатления. Теперь давайте сосредоточимся на возможностях UEFI.

Возможности UEFI

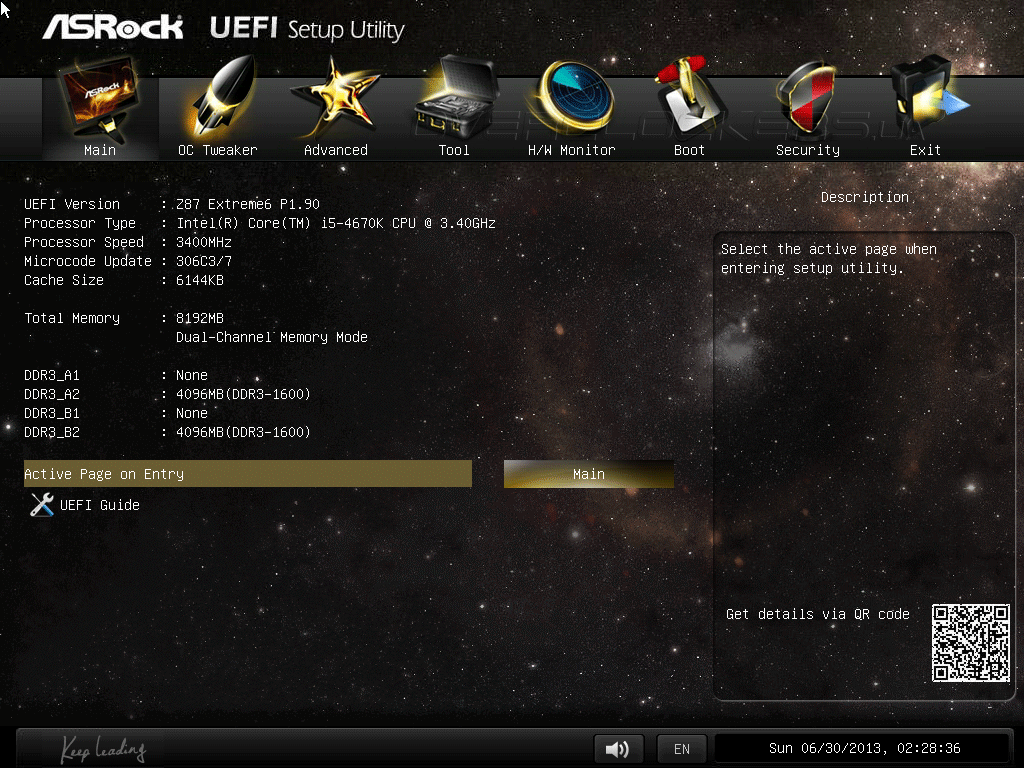

Внешний облик меню UEFI изменений не претерпел. Перед нами уже знакомая «космическая» тема оформления с привычным расположением элементов меню.

UEFI Setup ASRock Z87 Extreme6

В этот раз обновить прошивку мы решили при помощи встроенного механизма Internet Flash. IP-адрес плата получила по DHCP от роутера. Процедура оказалась простой и вполне работоспособной — по завершению мы смогли использовать свежую версию P1.90.

UEFI Setup ASRock Z87 Extreme6

UEFI Setup ASRock Z87 Extreme6

Начнём осмотр с раздела Advanced.

UEFI Setup ASRock Z87 Extreme6

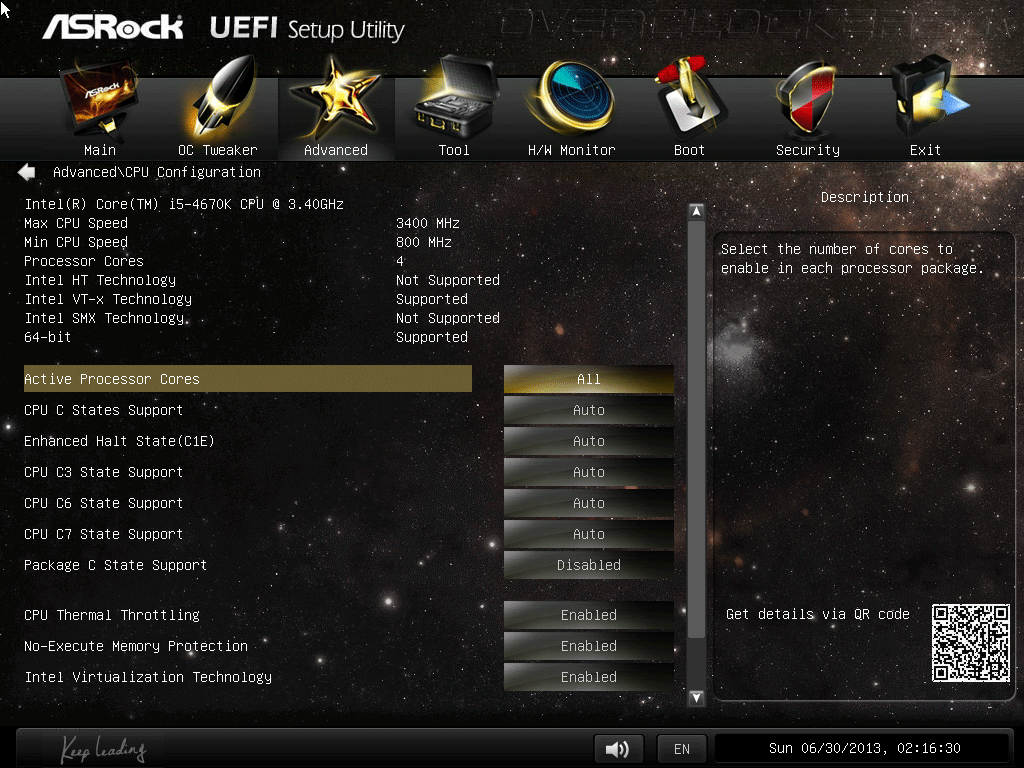

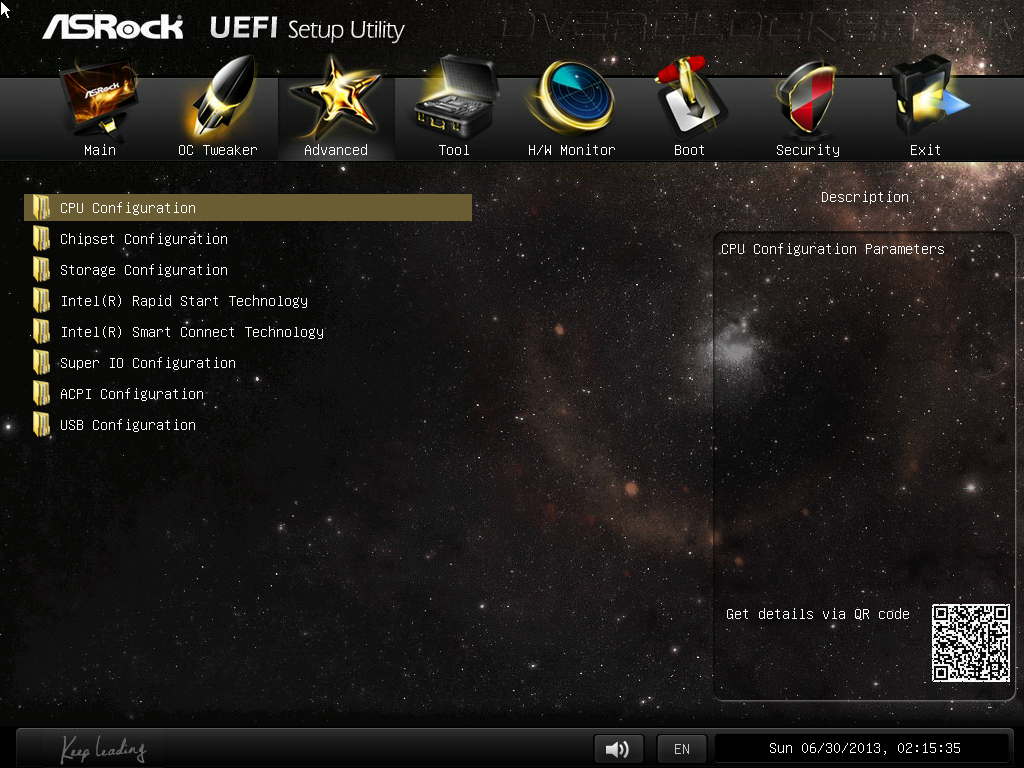

Первым в списке идёт CPU Configuration. Здесь можно задать количество активных ядер процессора, отключить термотроттлинг, выбрать количество и «глубину» используемых режимов энергосбережения.

UEFI Setup ASRock Z87 Extreme6

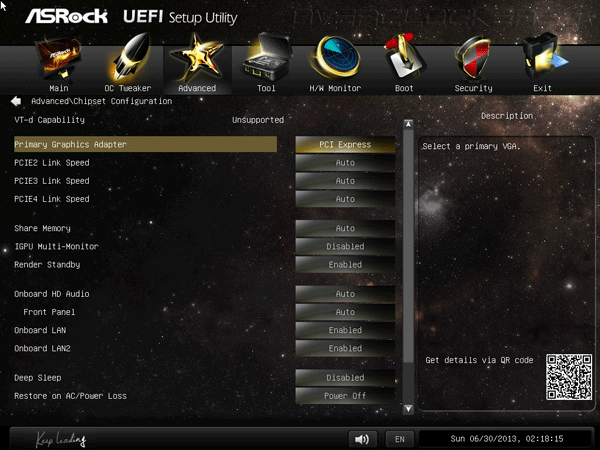

На очереди Chipset Configuration. Многие настройки этого пункта относятся также и к функциям «северного моста». Например, приоритет выбора используемой графики, пропускная способность портов PCI-E.

UEFI Setup ASRock Z87 Extreme6

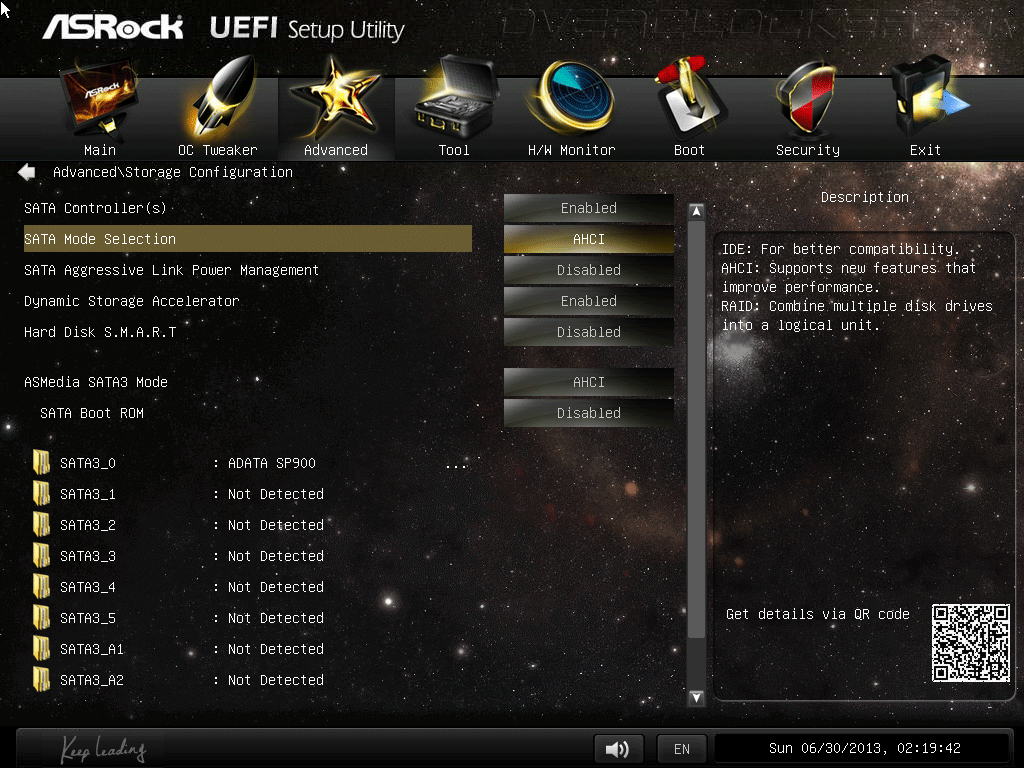

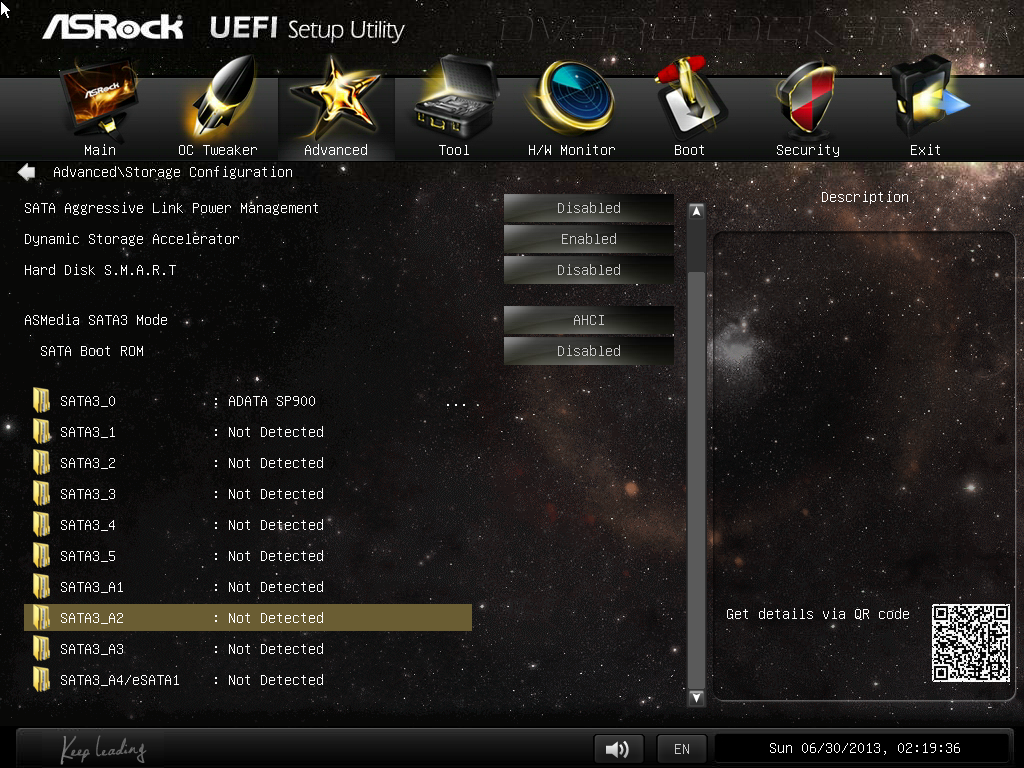

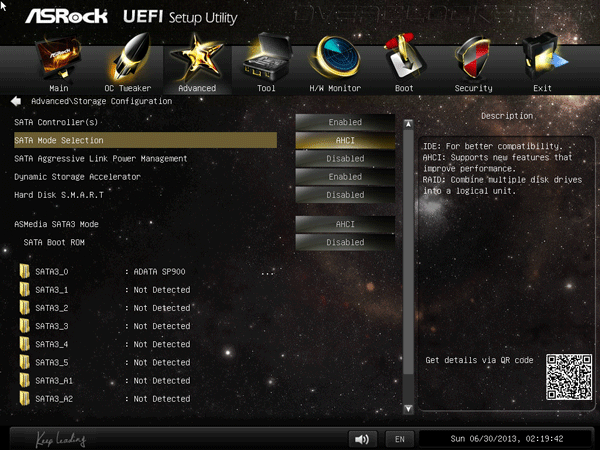

Раздел Storage Configuration не утратил возможности перевода режима работы устройств в IDE.

UEFI Setup ASRock Z87 Extreme6

Интересно, что плата предлагает использовать для SSD особый, улучшенный механизм работы.

UEFI Setup ASRock Z87 Extreme6

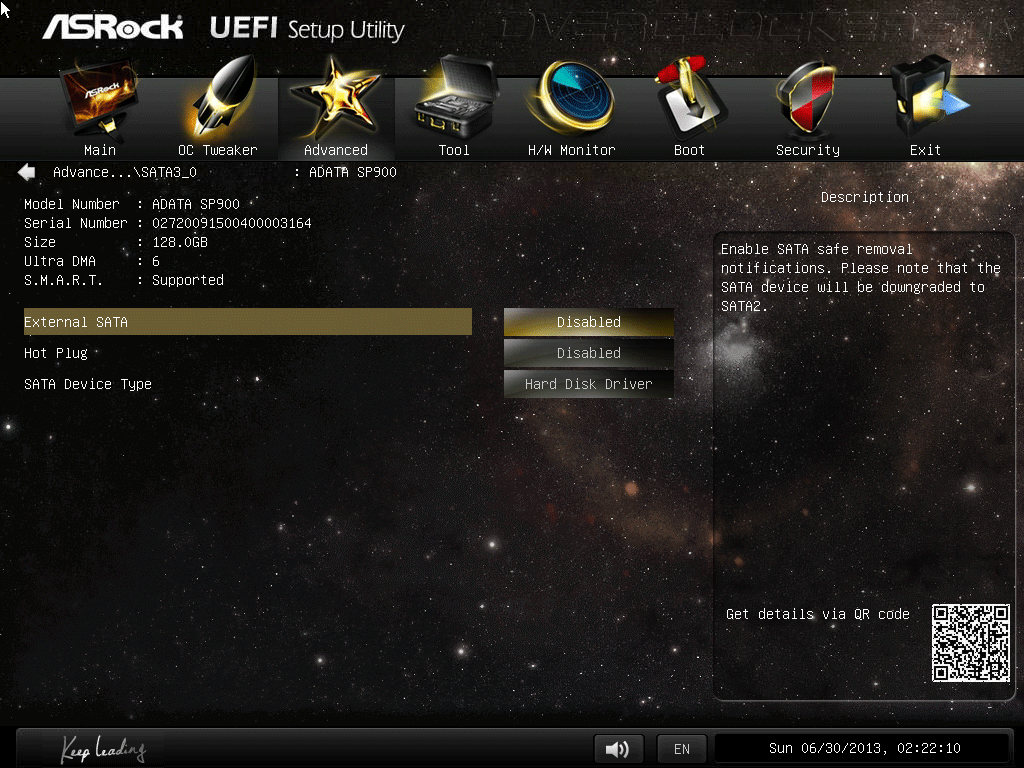

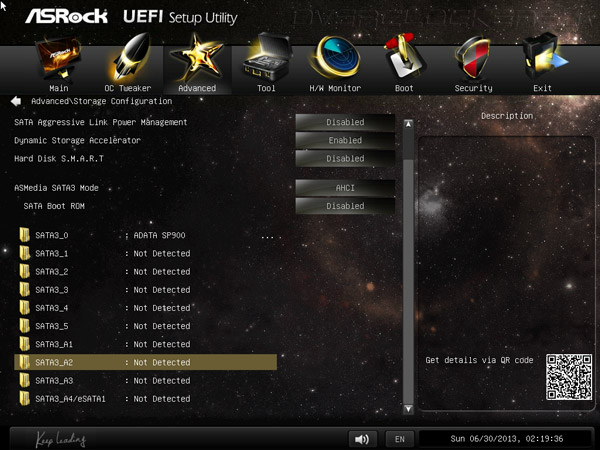

Отметим «конкуренцию» eSATA и четвертого дополнительного разъёма за место в системе.

UEFI Setup ASRock Z87 Extreme6

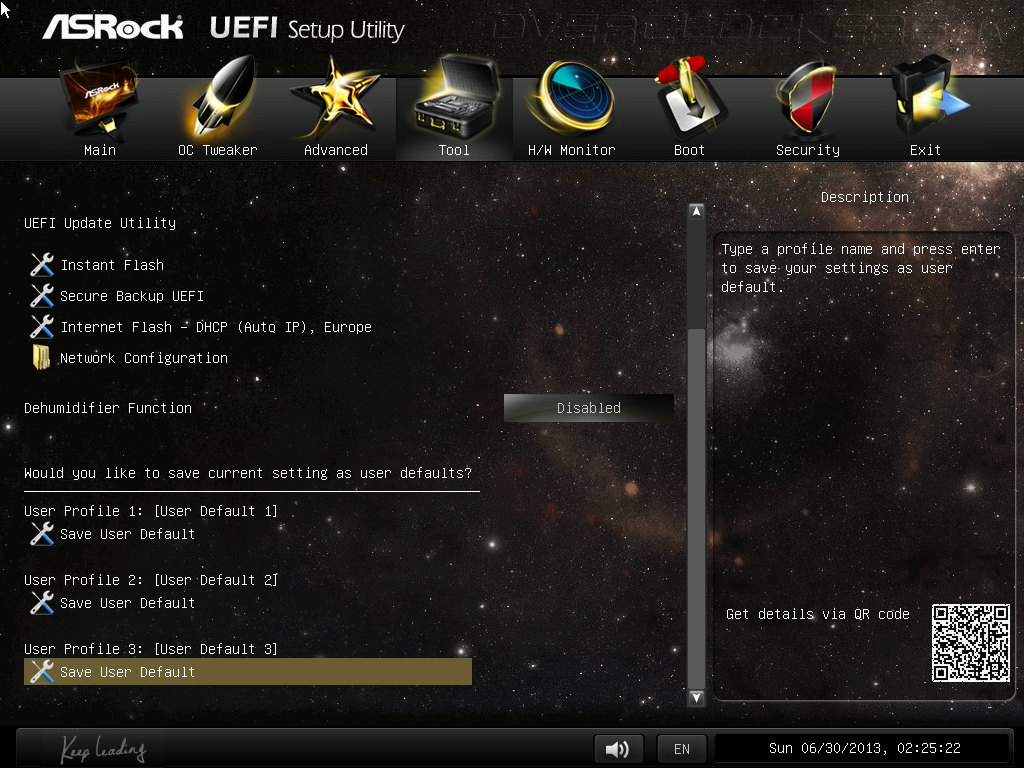

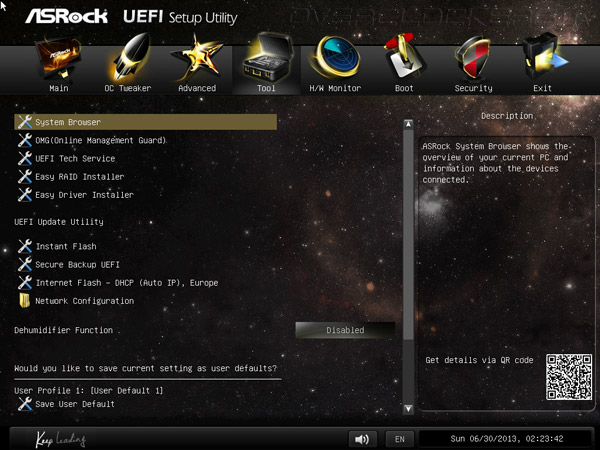

Перейдём к разделу Tool.

UEFI Setup ASRock Z87 Extreme6

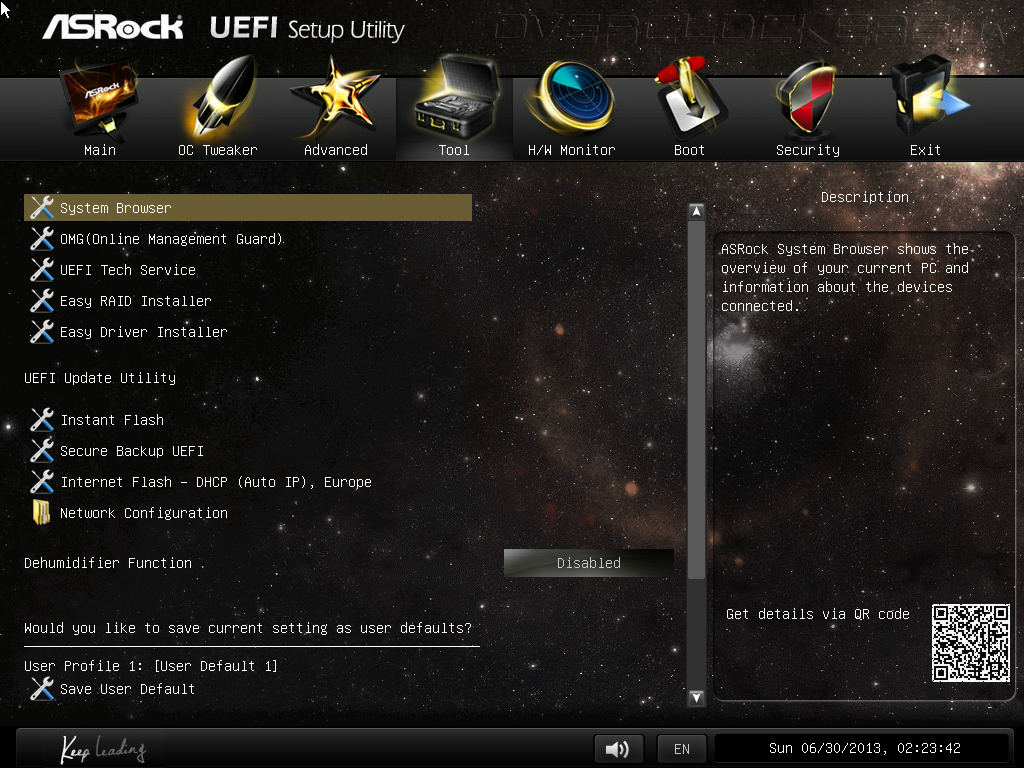

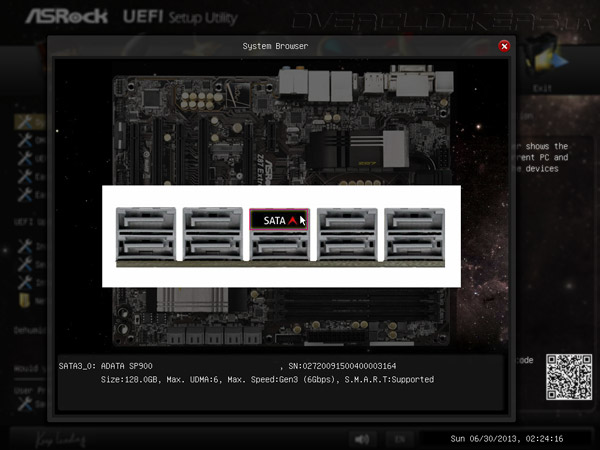

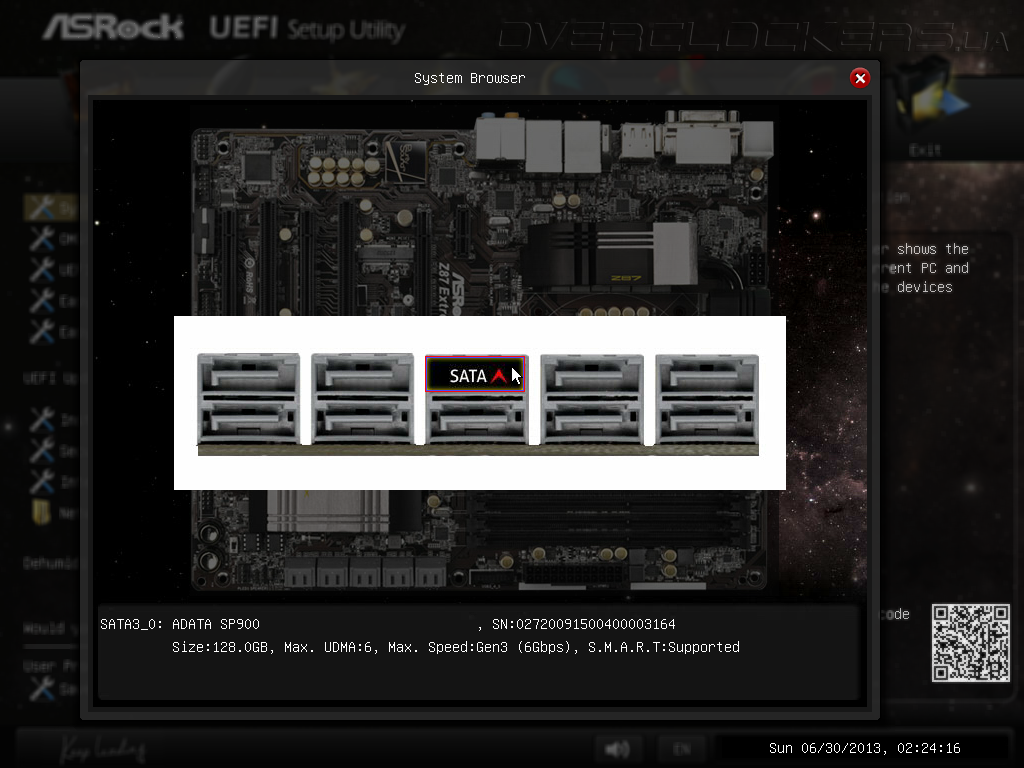

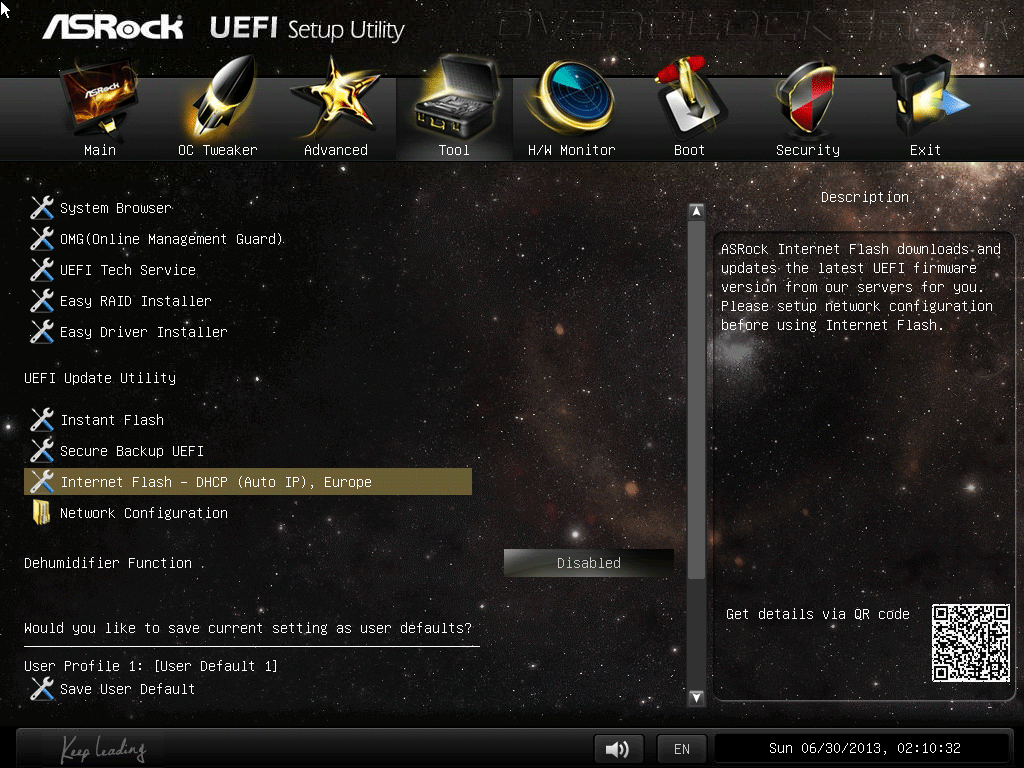

Инструмент System Browser после нашего последнего обзора возымел возможность опознания SATA-устройств. C прочими устройствами всё так же в полном порядке.

UEFI Setup ASRock Z87 Extreme6

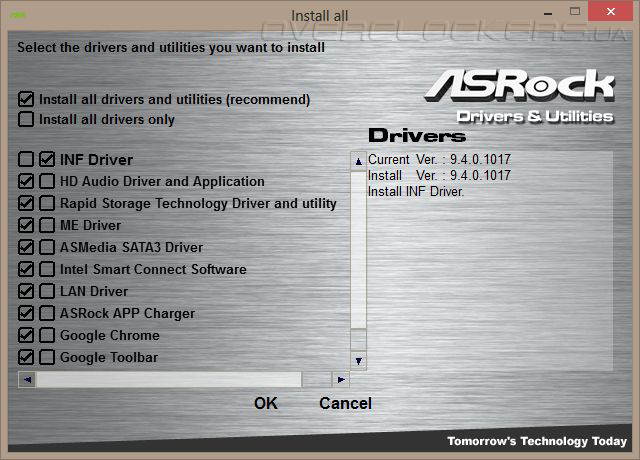

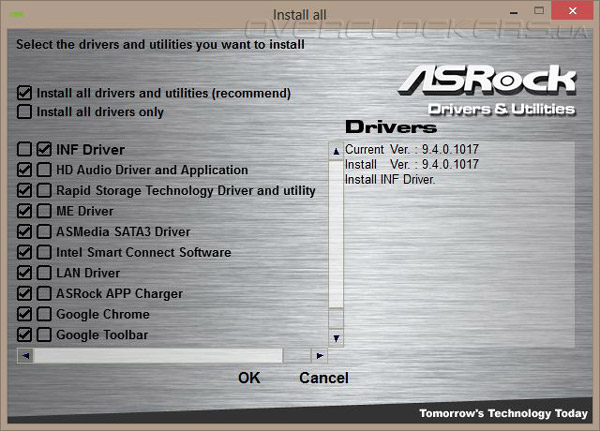

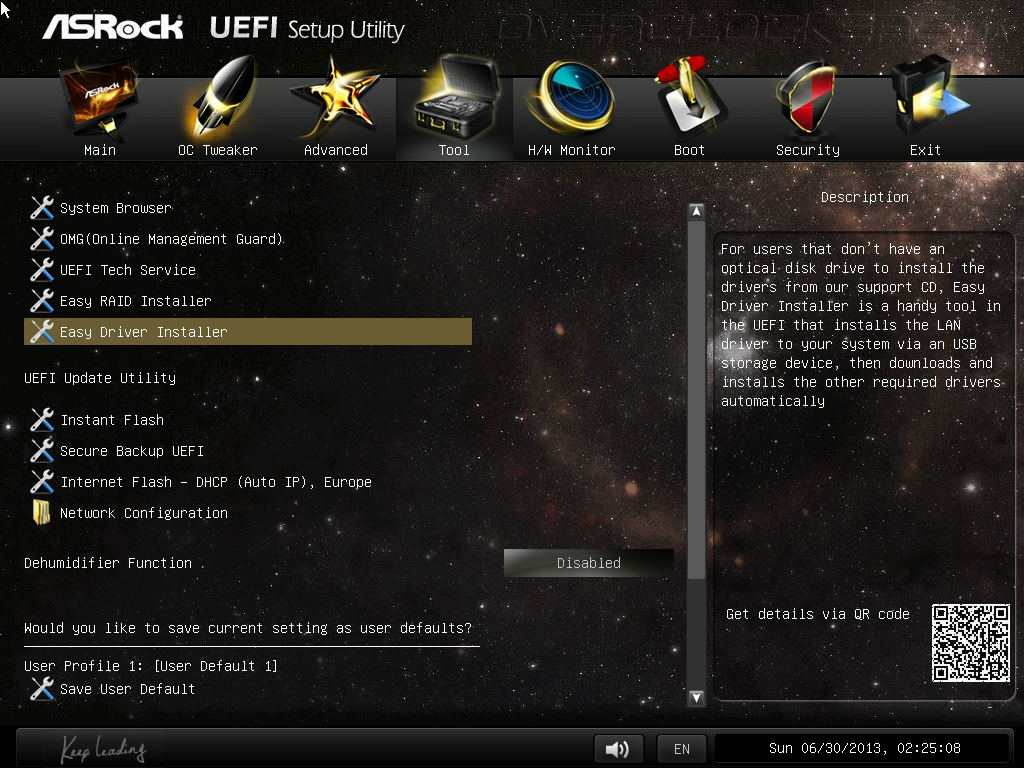

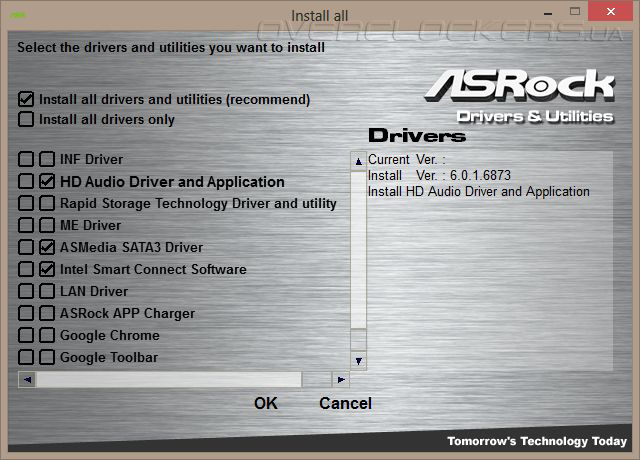

Здесь находится механизм Easy Driver Installer, о котором мы упоминали в первой части.

UEFI Setup ASRock Z87 Extreme6

Очень жаль, что слотов для сохранения настроек по прежнему всего три.

UEFI Setup ASRock Z87 Extreme6

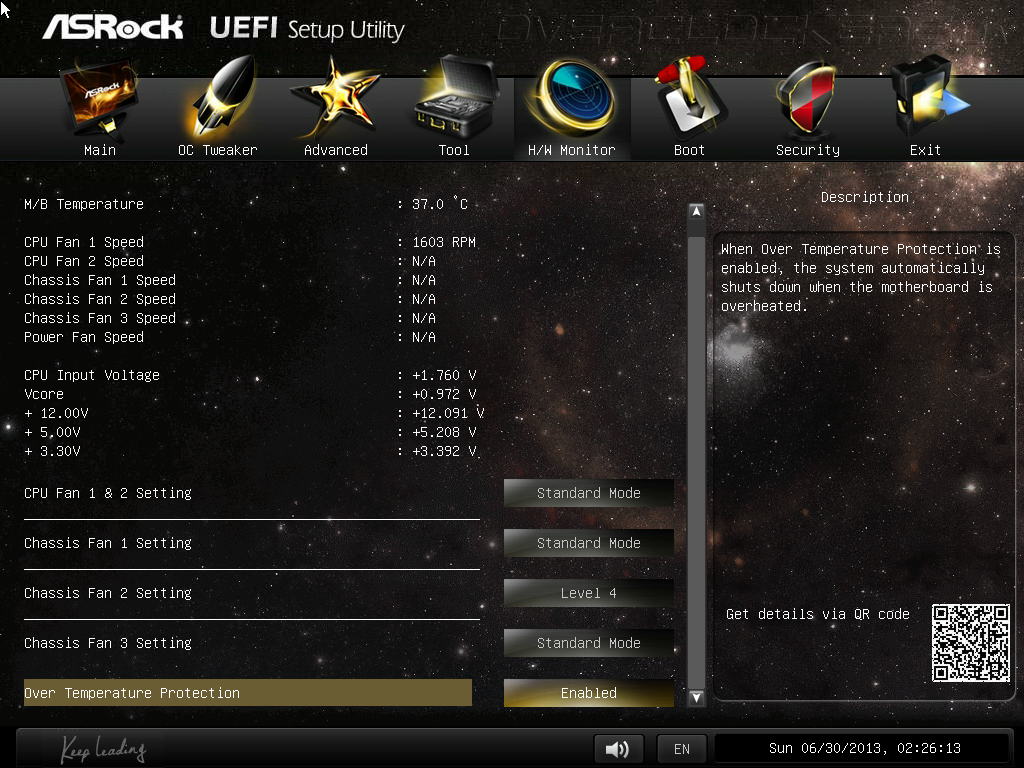

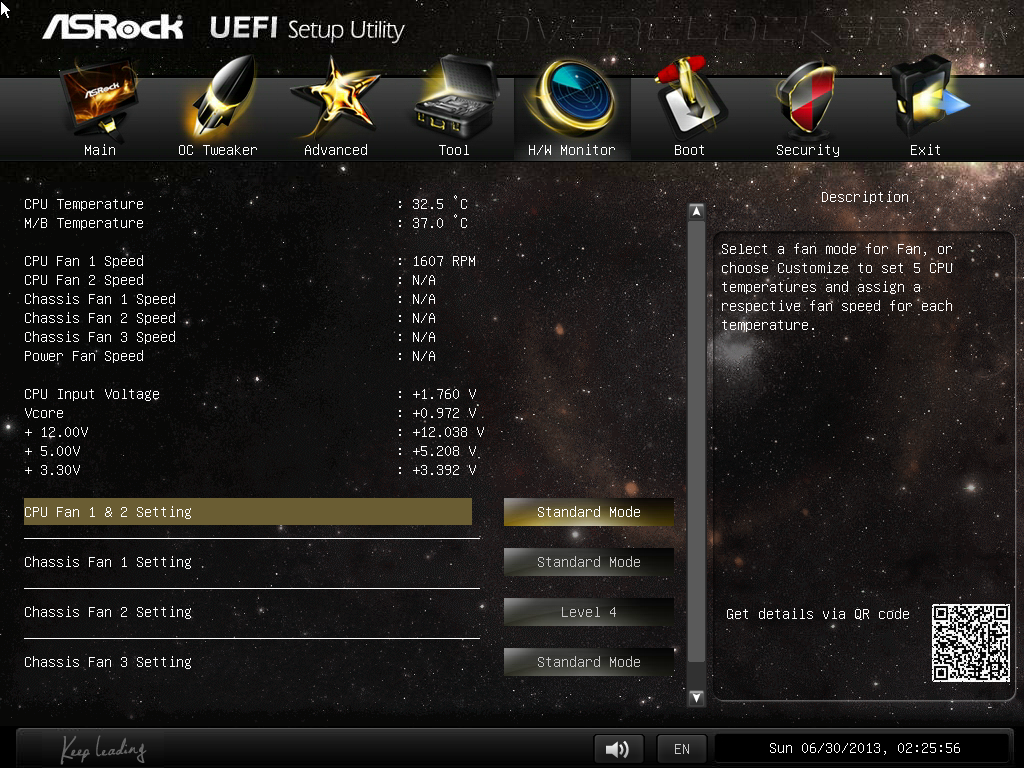

Переместимся в раздел H/W Monitor. Кроме мониторинга за основными напряжениями, здесь находится модуль по управлению работой вентиляторов.

UEFI Setup ASRock Z87 Extreme6

Не станем останавливаться на нём в этой части статьи, поскольку плата обзавелась новой версией ПО, что позволяет более тонко подойти к процессу настройки охладителей, чем это ранее было возможно.

Отметим наличие пункта, который не позволит выйти из строя VRM платы. Впрочем, этот пункт скорее перестраховка производителя, поскольку силовая подсистема выполнена с огромным тепловым запасом прочности.

UEFI Setup ASRock Z87 Extreme6

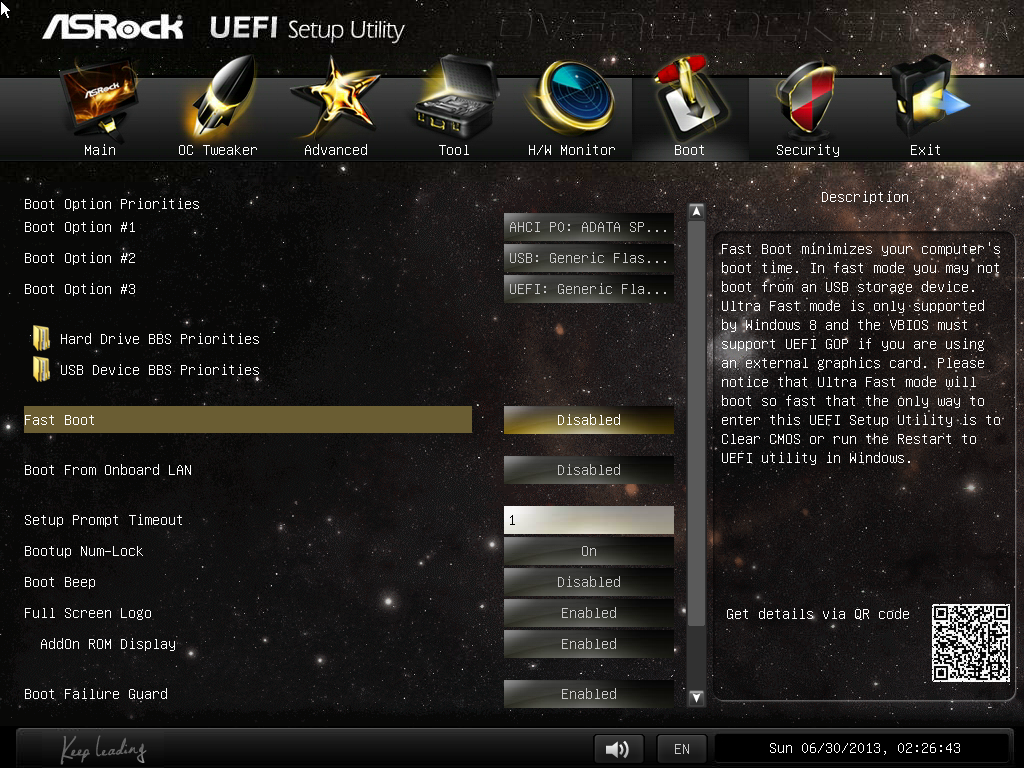

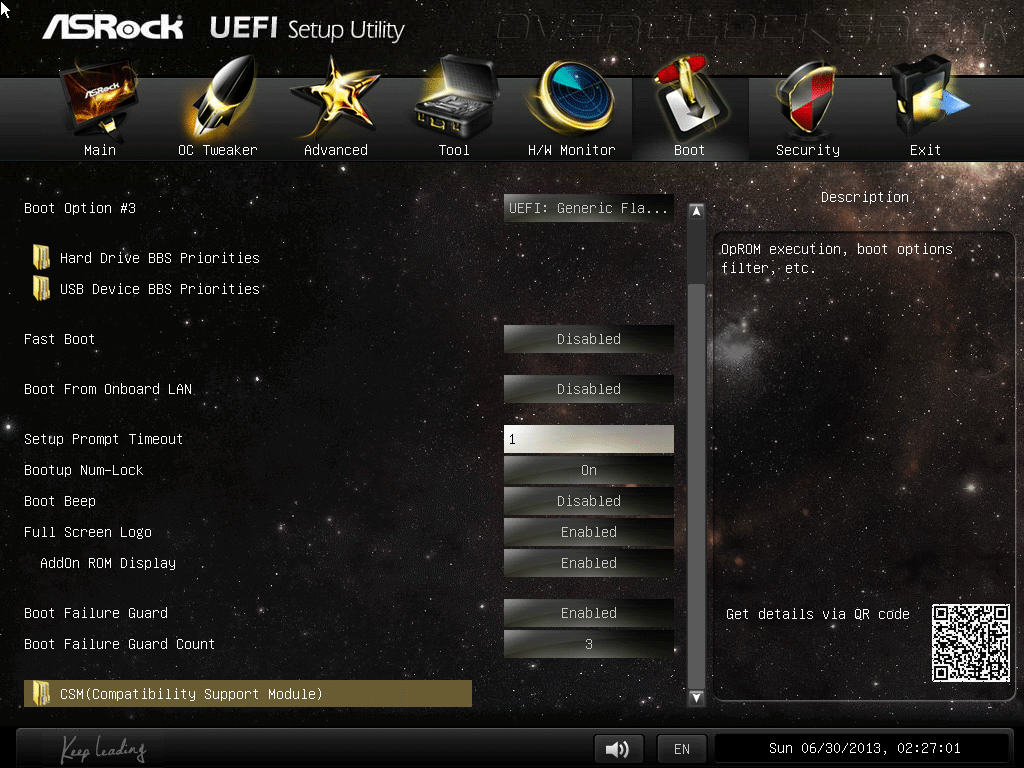

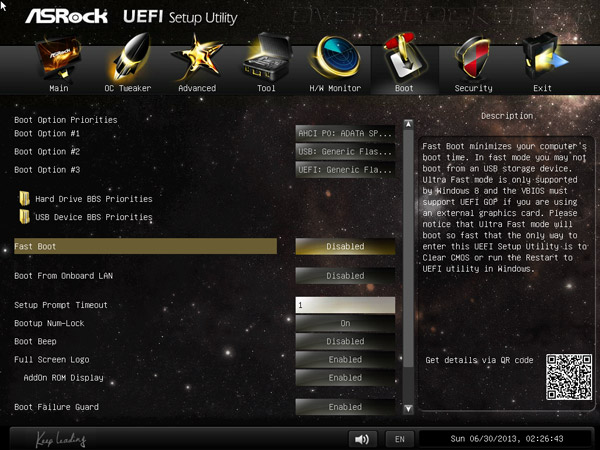

В разделе Boot отметим справку, которой снабжен пункт Fast Boot. Штатное его значение — Disabled, но мы не назовём загрузку системы сколь-нибудь длительной при таких настройках. В справочном поле можно узнать, что режим Ultra Fast возможен лишь в случае использования видеокарты с поддержкой UEFI.

UEFI Setup ASRock Z87 Extreme6

Compatibility Support Module по умолчанию активирован, так же как и у продукции ASUS.

UEFI Setup ASRock Z87 Extreme6

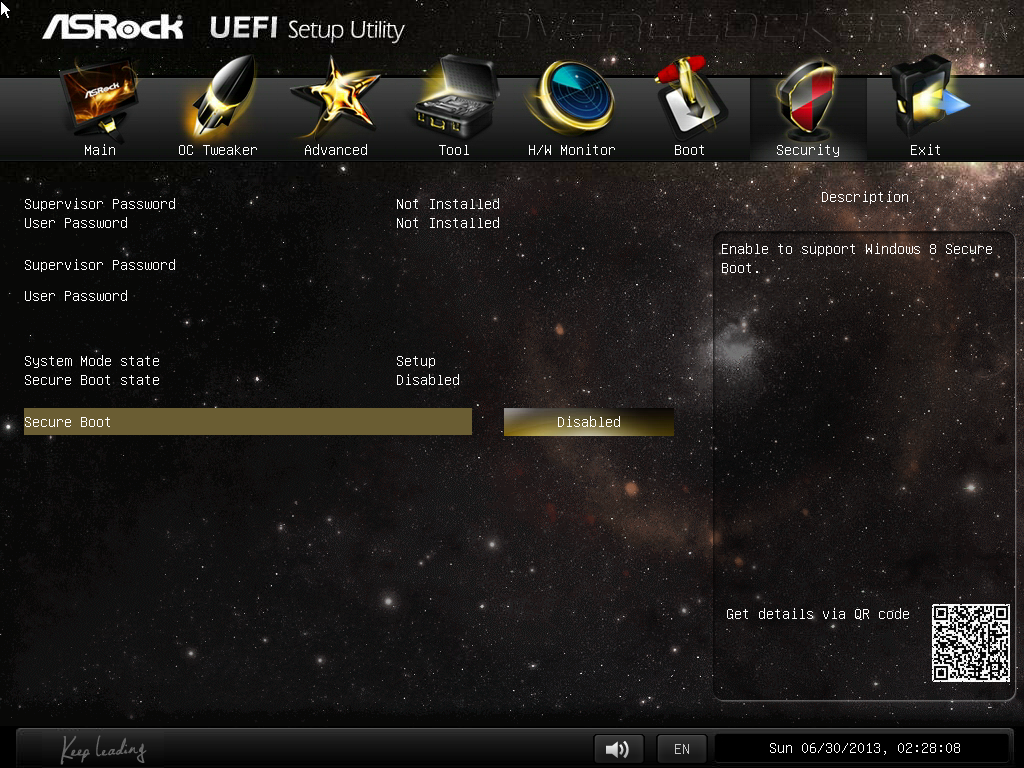

Использование ключей безопасности можно активировать в разделе Security.

UEFI Setup ASRock Z87 Extreme6

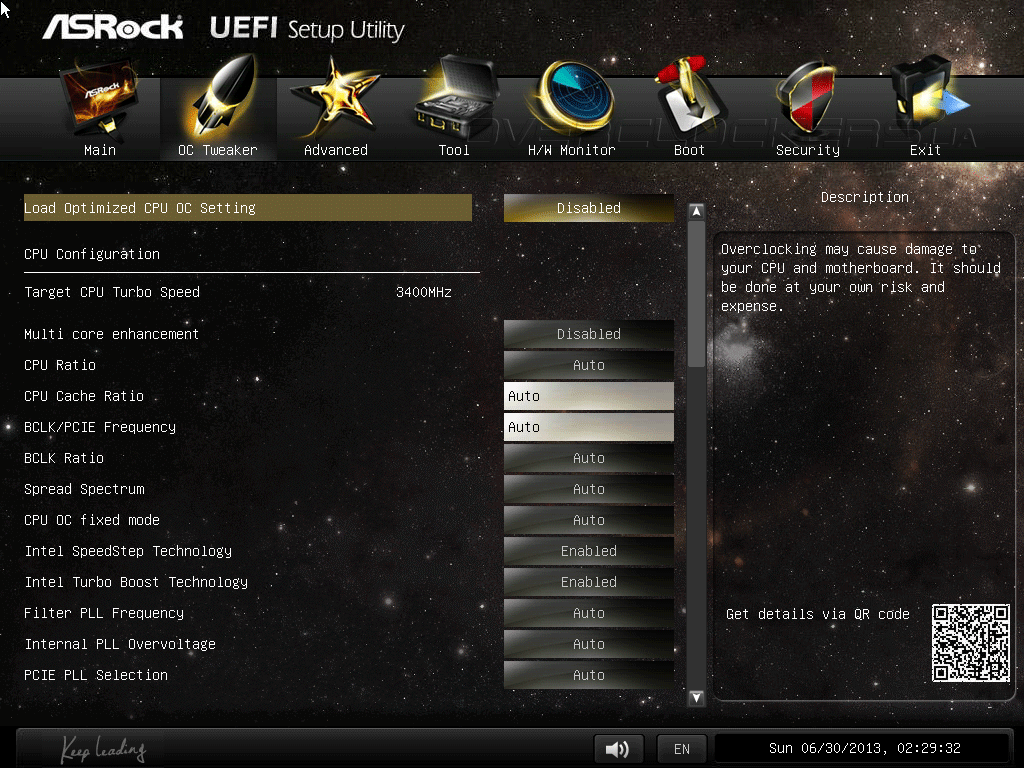

Прежде, чем перейти к тонкой настройке системы, можно установить в качестве стартовой страницы загрузки UEFI именно OC Tweaker.

UEFI Setup ASRock Z87 Extreme6

Для энтузиастов начального уровня подготовки инженеры приготовили несколько профилей с настройками системы. Они сосредоточены в первом пункте под названием Optimized CPU OC Settings.

UEFI Setup ASRock Z87 Extreme6

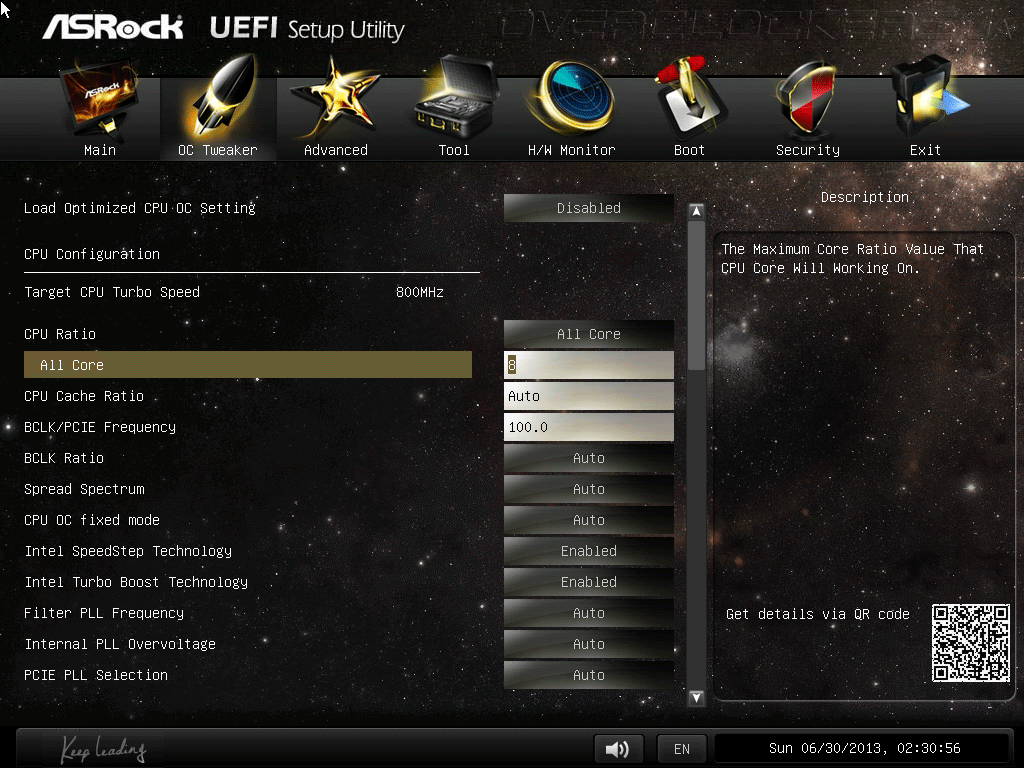

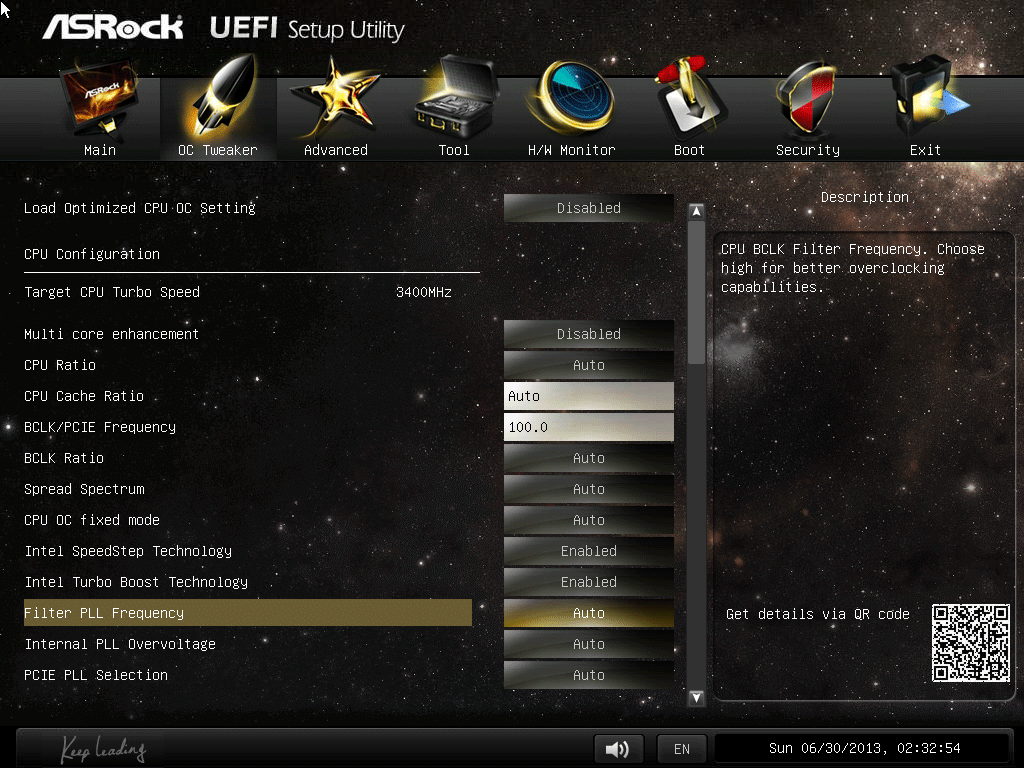

Следующим следует пункт CPU Configuration. Механизм оптимизации быстродействия Multi core enhancement по умолчанию отключен. К изменению он доступен лишь при положении CPU Ratio в позиции Auto.

UEFI Setup ASRock Z87 Extreme6

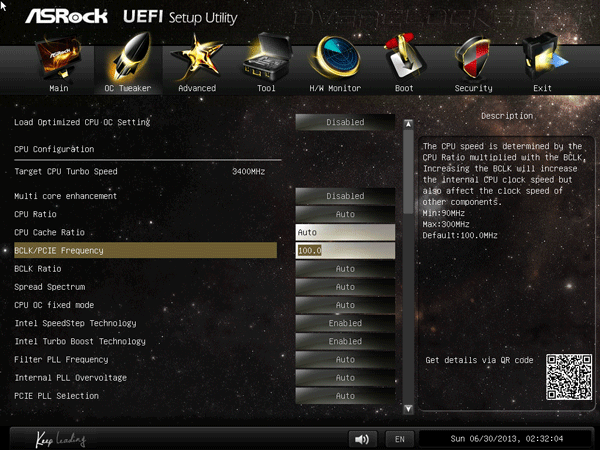

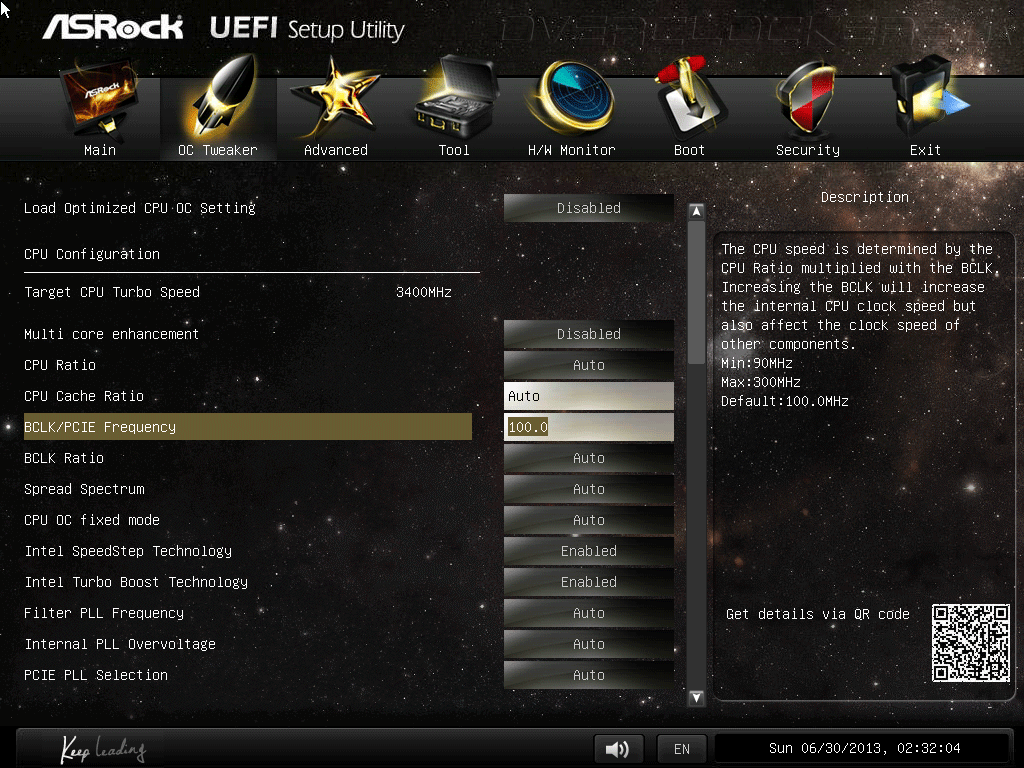

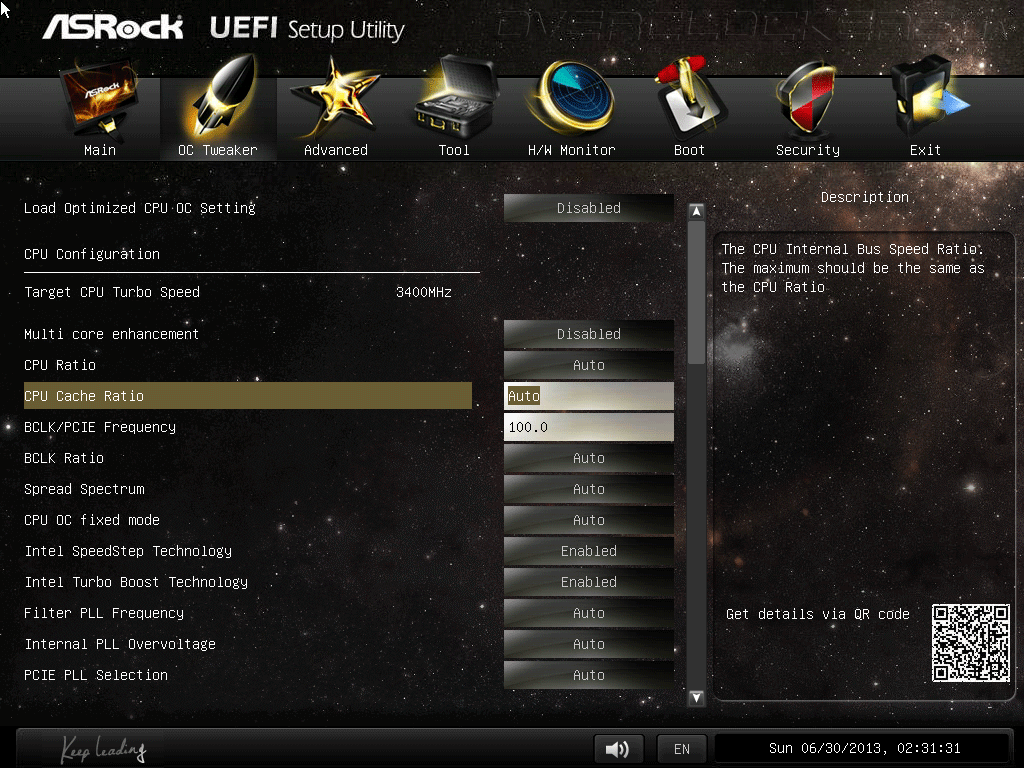

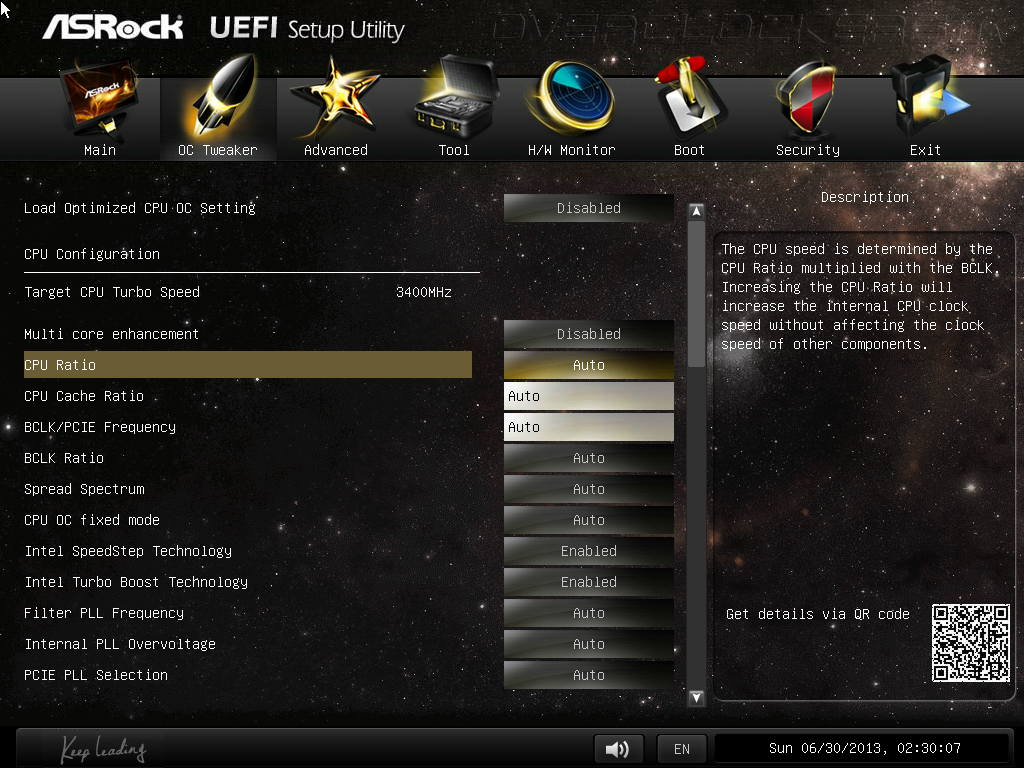

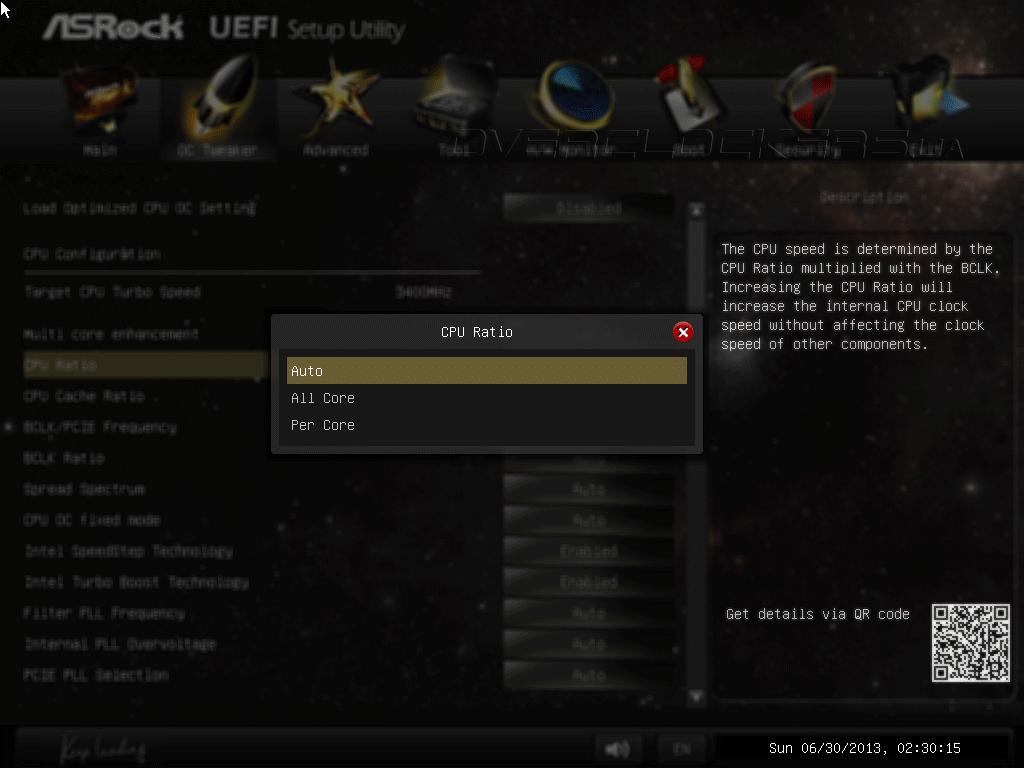

Множитель процессора можно изменять по двум сценариям — подобрать значения для каждого уровня загрузки системы или выставить единый для любого типа нагрузки.

UEFI Setup ASRock Z87 Extreme6

Диапазон задания множителя обладает солидным запасом.

UEFI Setup ASRock Z87 Extreme6

CPU Cache Ratio тоже не отстаёт.

UEFI Setup ASRock Z87 Extreme6

На очереди базовая частота и множители strap.

UEFI Setup ASRock Z87 Extreme6

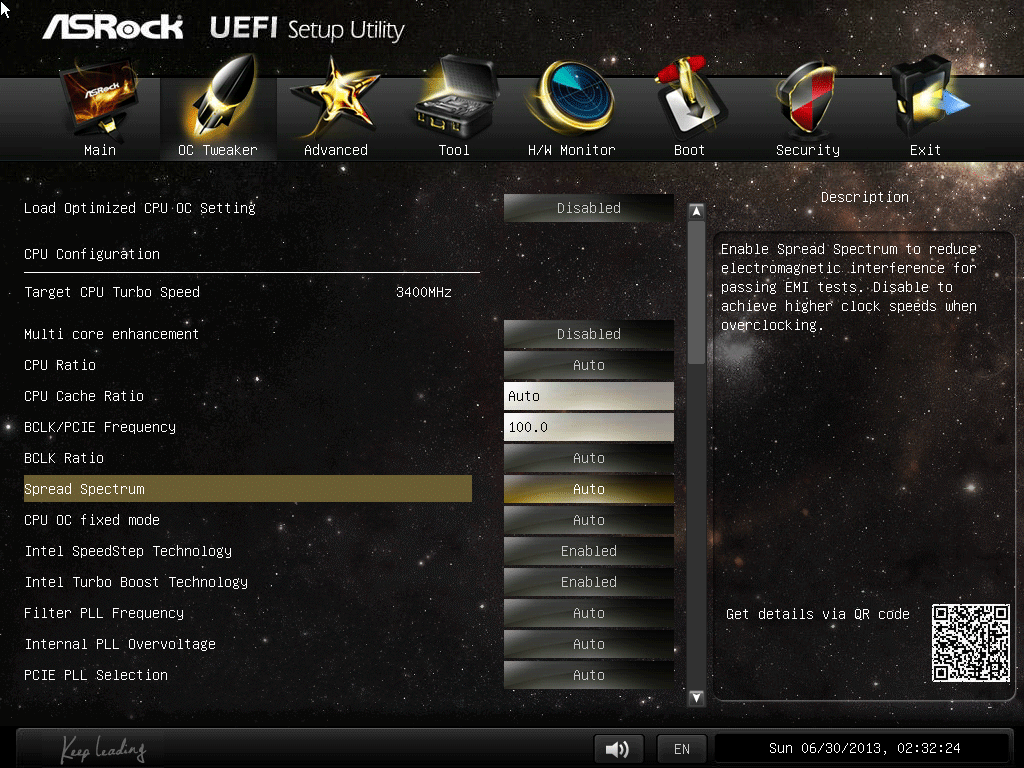

Spread Spectrum при разгоне лучше отключать.

UEFI Setup ASRock Z87 Extreme6

Далее идёт обширный список более тонких настроек, например, ФАПЧ базовой частоты, частоты PCI-E, лимитов мгновенной мощности и прочие параметры, которые могут пригодиться при экстремальном разгоне.

UEFI Setup ASRock Z87 Extreme6

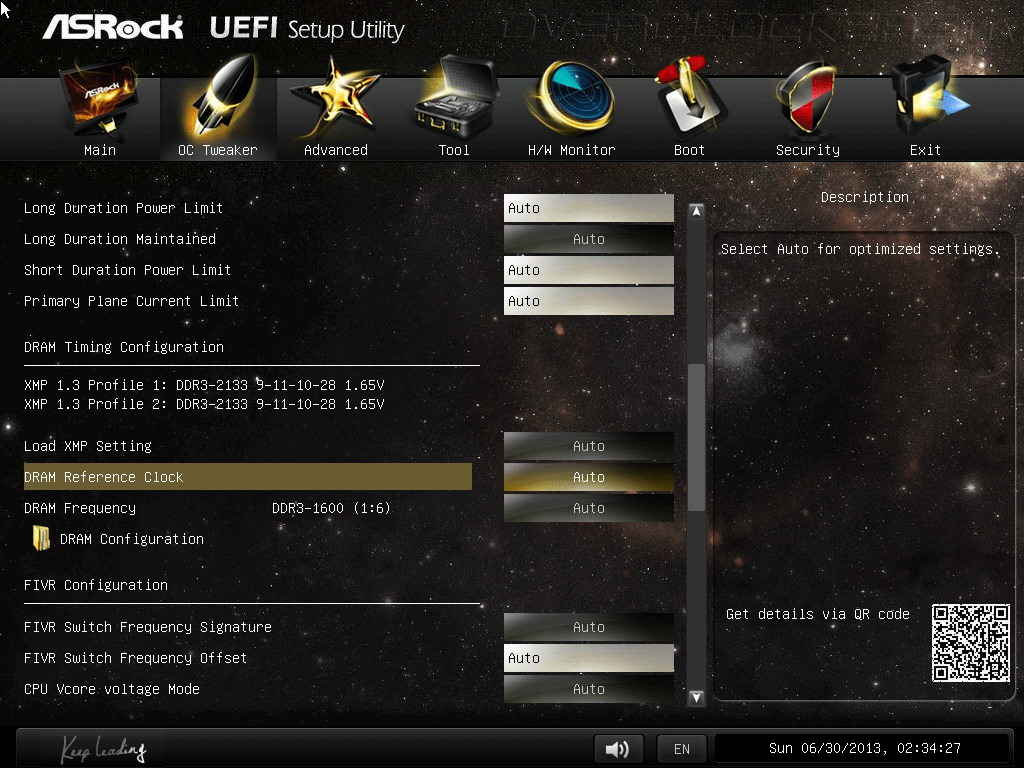

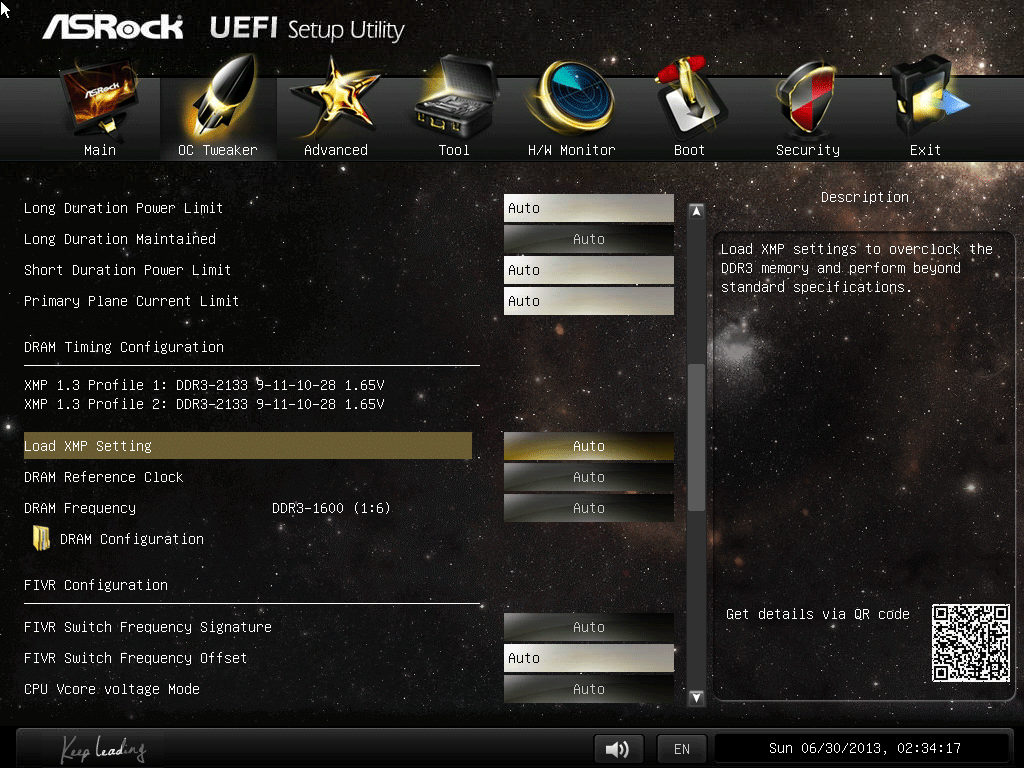

Перейдём к части по настройке оперативной памяти. Z87 Extreme6 умеет использовать XMP-профили, что было подтверждено на практике.

UEFI Setup ASRock Z87 Extreme6

Максимально возможной частотой при значении базовой в 100 МГц являются 4000 МГц.

UEFI Setup ASRock Z87 Extreme6

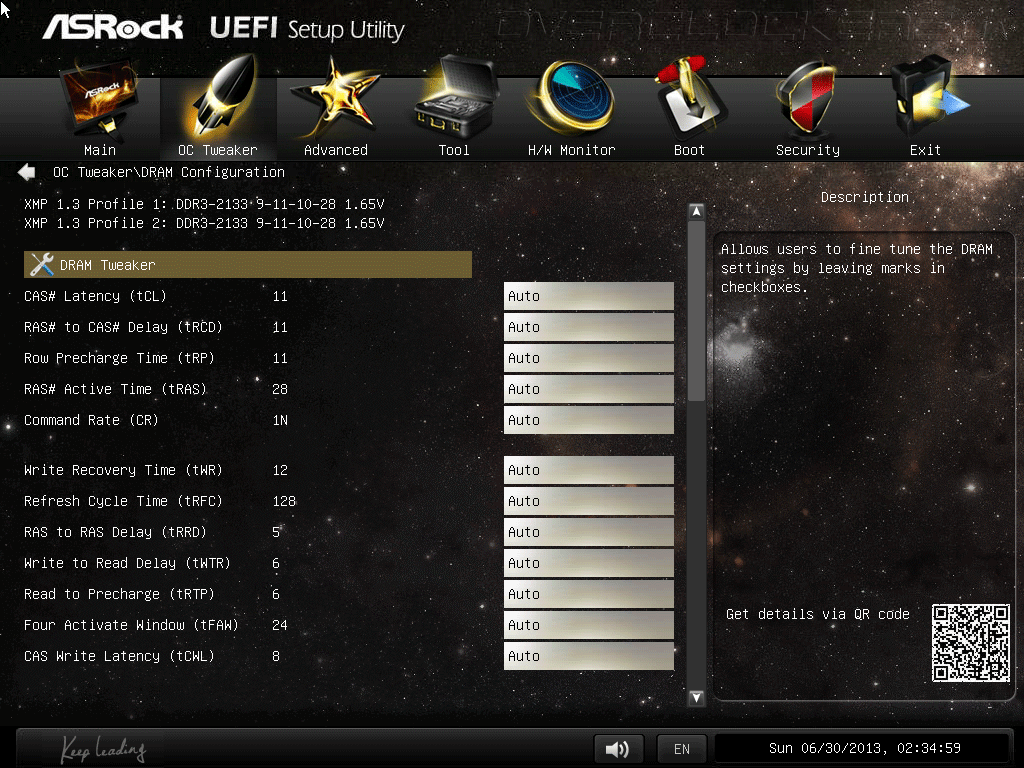

Воспользовавшись пунктом меню DRAM Configuration можно задать желаемую конфигурацию задержек.

UEFI Setup ASRock Z87 Extreme6

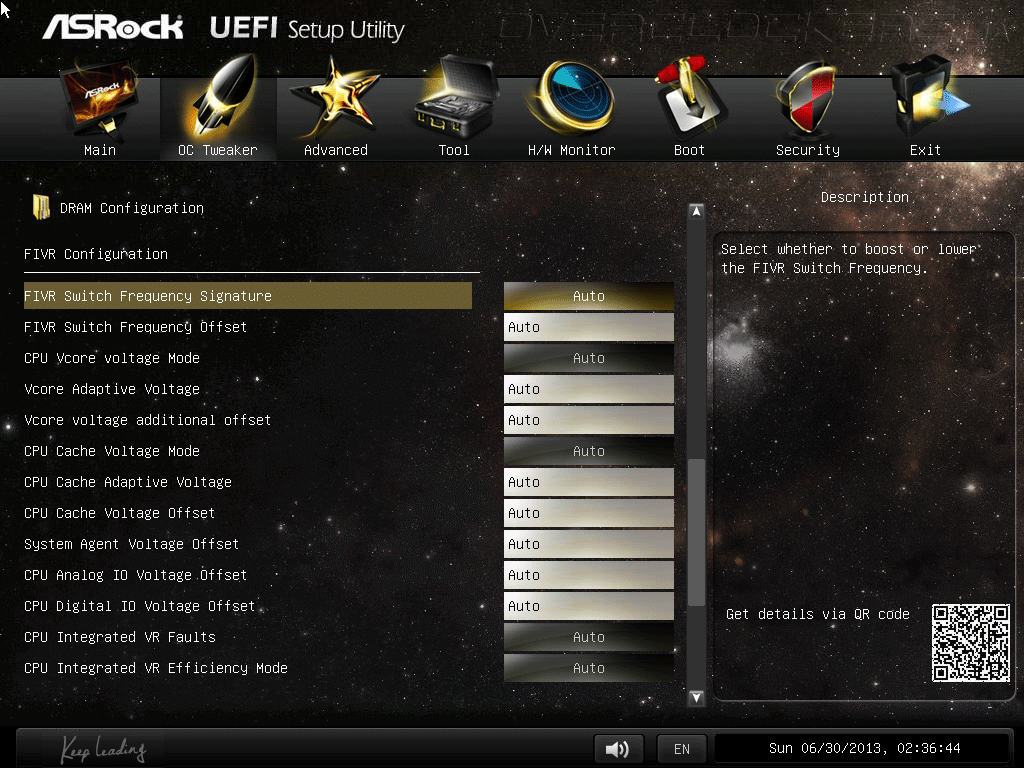

Следом за настройками памяти следует FIVR Configuration, где сосредоточены настройки внутреннего стабилизатора напряжения ЦП и не только.

UEFI Setup ASRock Z87 Extreme6

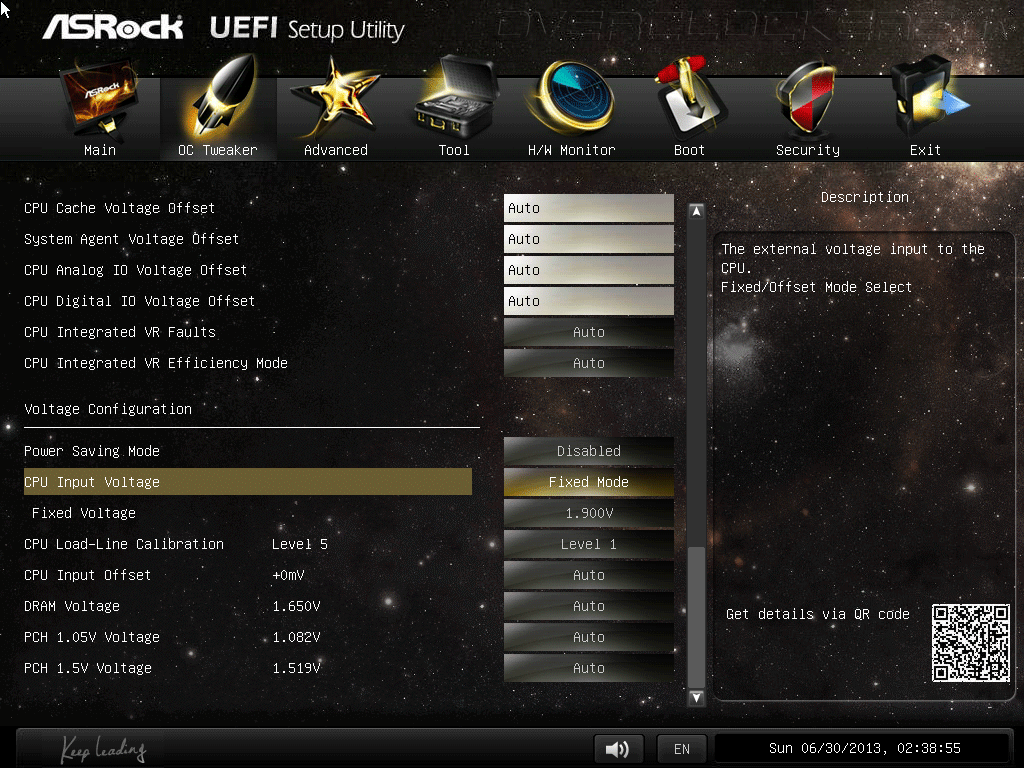

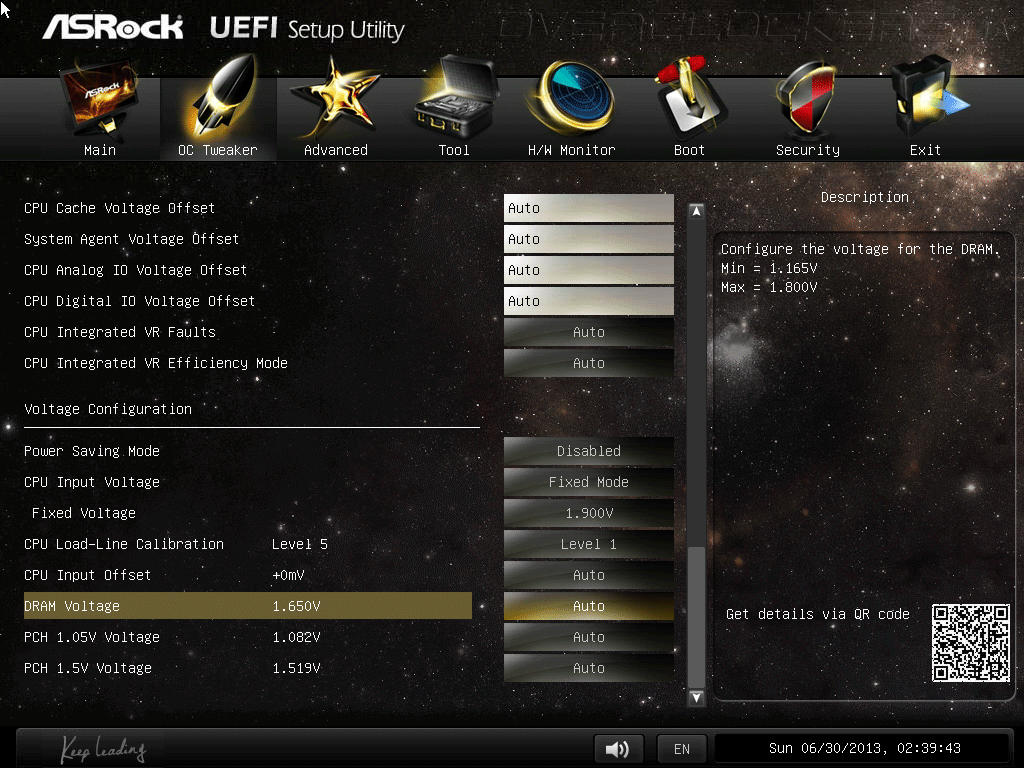

Замыкает меню OC Tweaker Voltage Configuration. Здесь можно менять значения всех прочих напряжений и способы его стабилизации.

UEFI Setup ASRock Z87 Extreme6

Рассмотрим подробнее механизм по изменению питающего напряжения для оперативной памяти. Ввести значение можно напрямую с клавиатуры, либо передвигая ползунок на интерактивной панели. Верхней границей являются 1,8 В.

UEFI Setup ASRock Z87 Extreme6

Наиболее важные параметры сведём в общую таблицу:

Параметр Диапазон регулировки Шаг
BCLK/PCIE Frequency (МГц) 90—300 0,1
Filter PLL Frequency Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
PCIE PLL Selection Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8—120 1
CPU OC fixed mode Auto/Enabled/Disabled
Vcore Override Voltage (В) 0,8—2,0 0,001
CPU Integrated VR Efficiency Mode Auto/Enabled/Disabled
CPU Input Voltage (Fixed Mode) (B) 1,2—2,3 0,01
CPU Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier) 1—120 (same as the CPU) 1
CPU Cache Override Voltage (В) 0,8—2,0 0,001
DRAM Frequency (МГц) 1400—3000,
800—4000
200,
266
DRAM Voltage (B) 1,165—1,8 0,005
System Agent Voltage Offset (В) 0,001—1,0 0,001
PCH 1,05V Voltage (В) 0,977—1,322 0,005
PCH 1,5V Voltage (В) 1,369—1,699 0,005
GT Frequency (МГц) 1200—3000 50
GT Override Voltage (В) 0,8—2,0 0,001

На первый взгляд, функциональность UEFI находится на достаточном уровне, чтобы комфортно подойти к настройке системы и, в частности, разогнать её. Перейдём к рассмотрению нового комплекса ПО.


Комплектное ПО

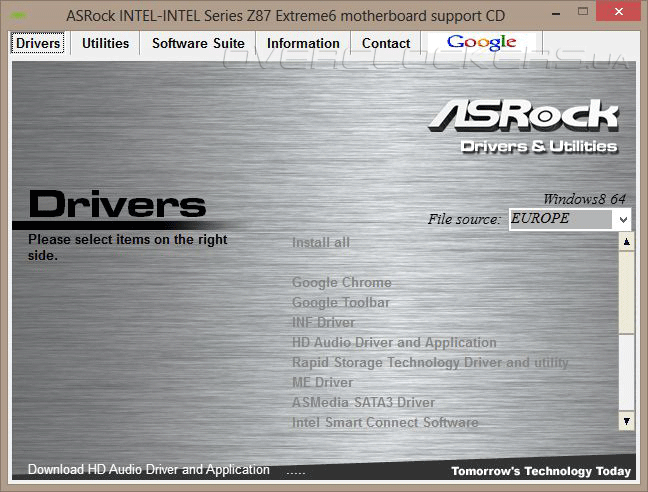

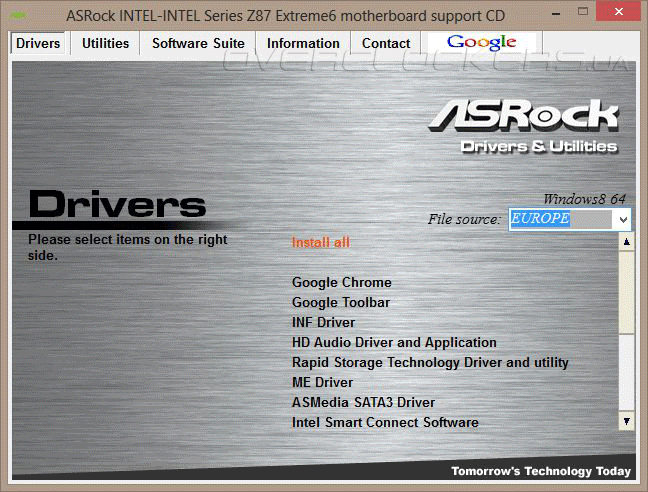

Оформление сопроводительного диска выдержано с применением старых канонов. Однако нашлось место и для некоторых новшеств. Прежняя цветовая схема оказалась гармонична с новой, применяемой в полиграфии упаковки.

Главным нововведением является возможность загрузки мастером установки последнего ПО и драйверов с официальных файловых серверов компании. Для этого необходимо лишь выбрать наиболее близкий к вам по местоположению.

ASRock Z87 Extreme6

Структура меню изменений не претерпела.

ASRock Z87 Extreme6

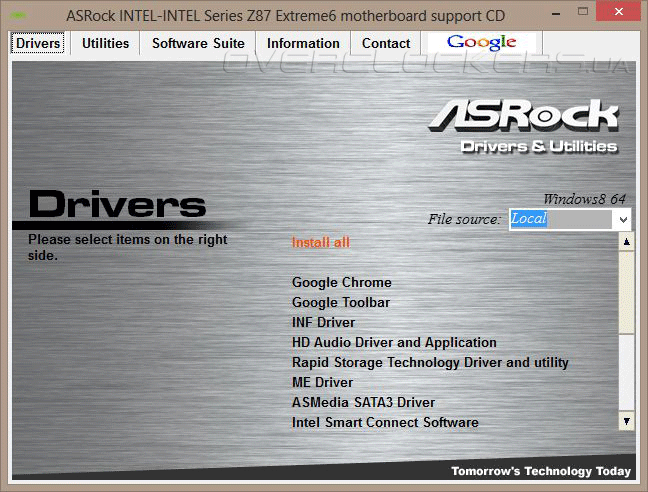

Теперь для загрузки свежей версии необходимо закрепить свой выбор переносом соответствующей «птички» в интересующем месте.

ASRock Z87 Extreme6

К сожалению, пока нет возможности выяснить, какая именно версия находится на сервере; быть может, необходимость в загрузке будет попросту отсутствовать, поскольку необходимое ПО на диске окажется самым актуальным.

ASRock Z87 Extreme6

Загрузка происходит хоть и в явном виде, но хотелось бы видеть приблизительное время окончания процесса, или некий ProgressBar. Установка сопровождается самопроизвольными перезагрузками системы.

ASRock Z87 Extreme6

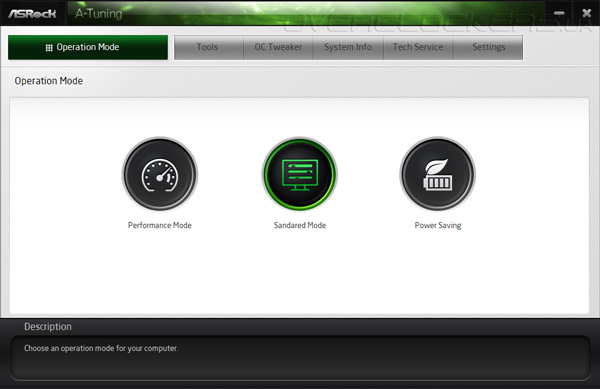

На смену ASRock Extreme Tuning Utility пришёл новый программный комплекс A-Tuning. Новая программа выглядит более «свежей», но уже на стартовой странице видны досадные опечатки (слабо верится, что инженеры намекали на город в Швеции).

ASRock A-Tuning

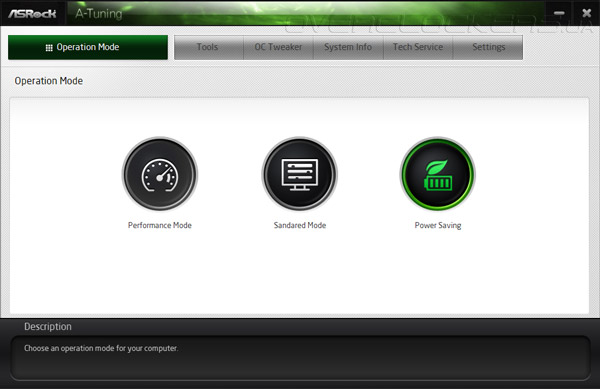

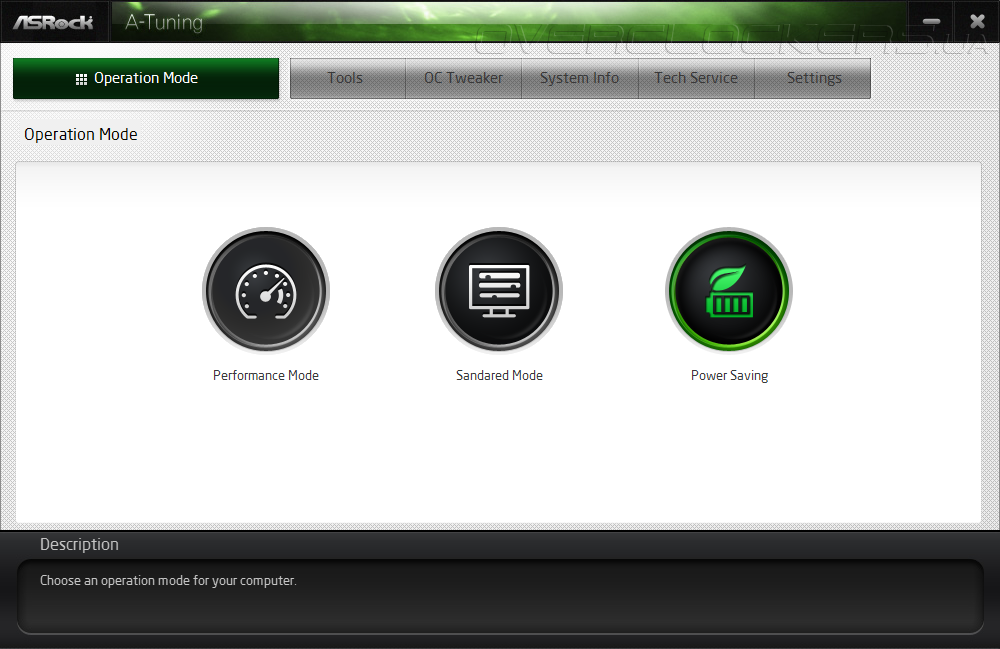

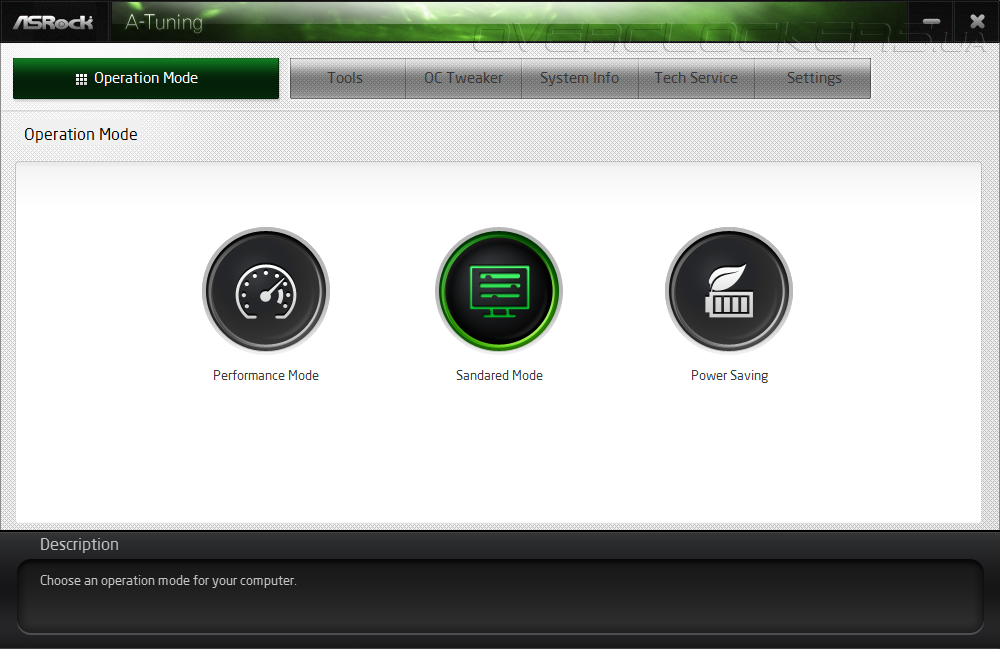

Переключение в энергосберегающий режим произошло без коллизий.

ASRock A-Tuning

При выборе Performance mode нам предлагают воспользоваться автоматическим разгоном системы (Auto Tuning). К сожалению, тут же утилита рапортует об ошибке, но это, к её чести, не приводит к закрытию всего комплекса.

ASRock A-Tuning

Начнём знакомство с другими разделами программы с вкладки Tools.

ASRock A-Tuning

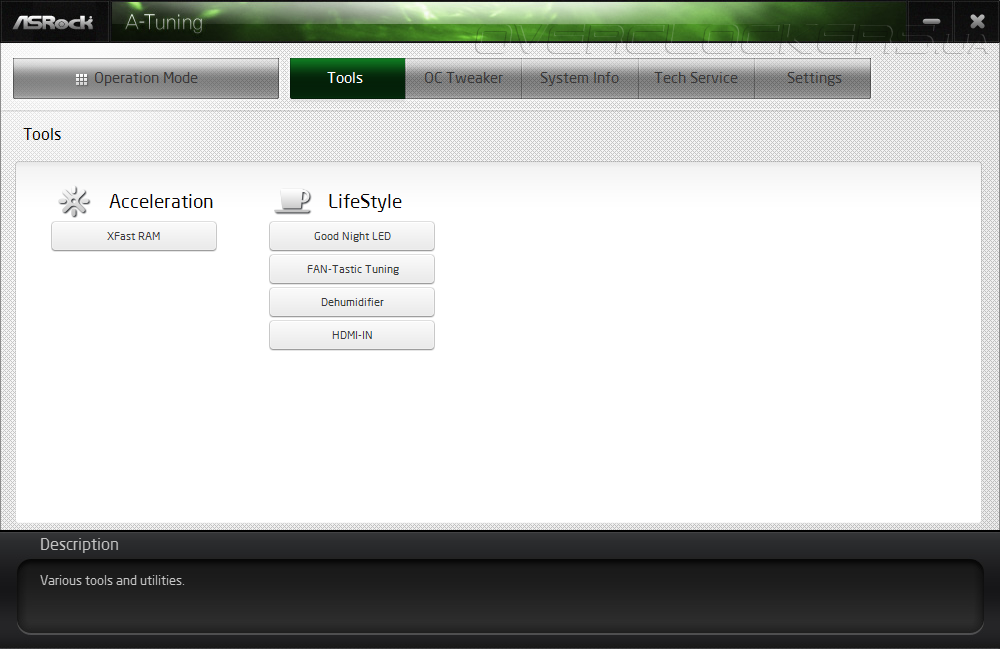

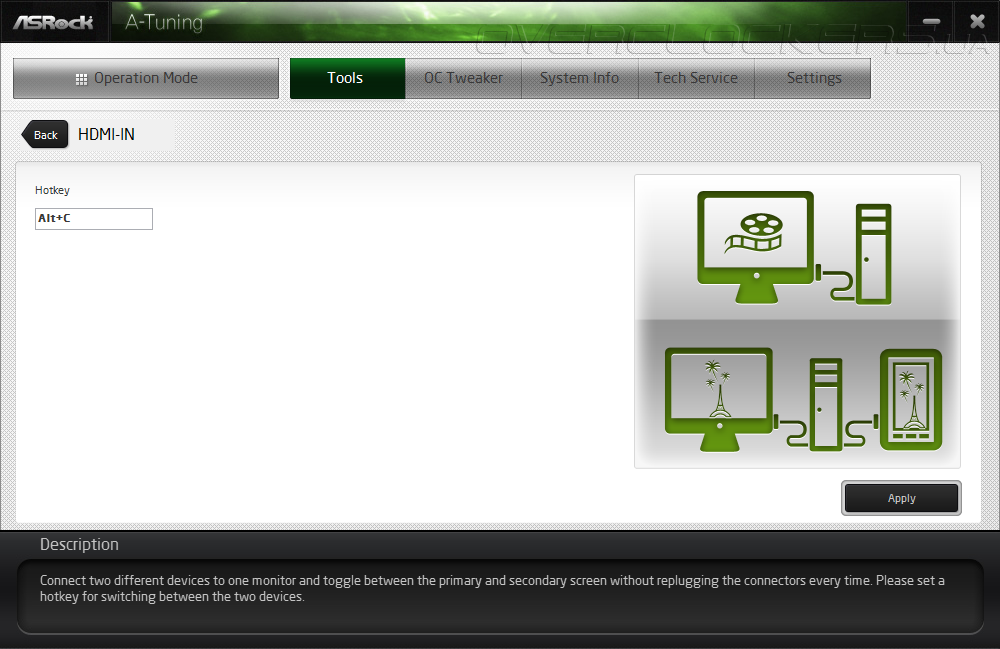

Из новинок притягивает к себе HDMI-In. Внутри оказывается лишь настройка комбинации клавиш для активации данной функции.

ASRock A-Tuning

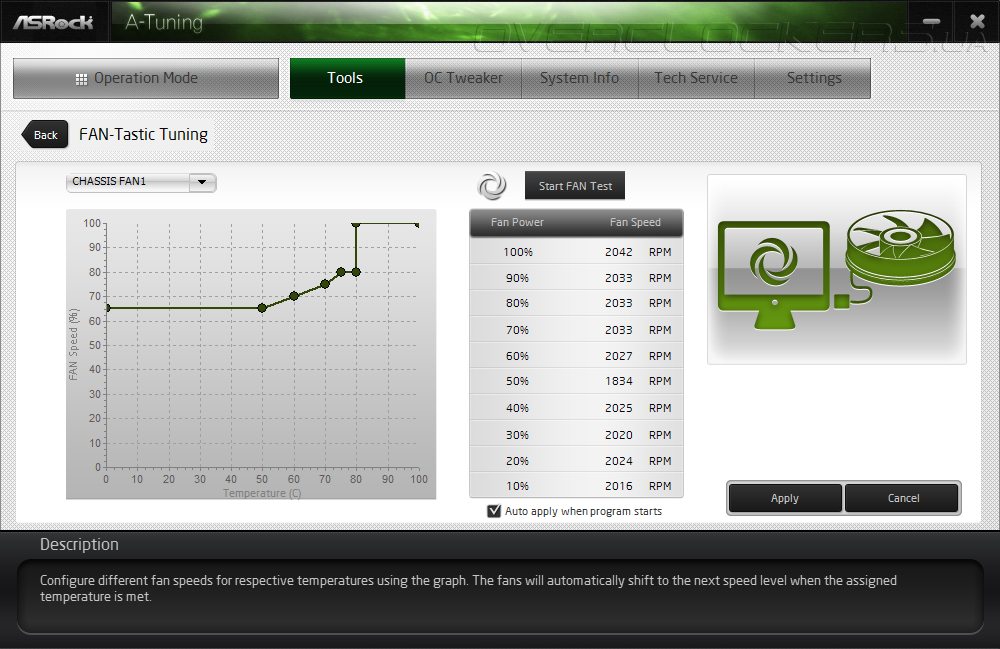

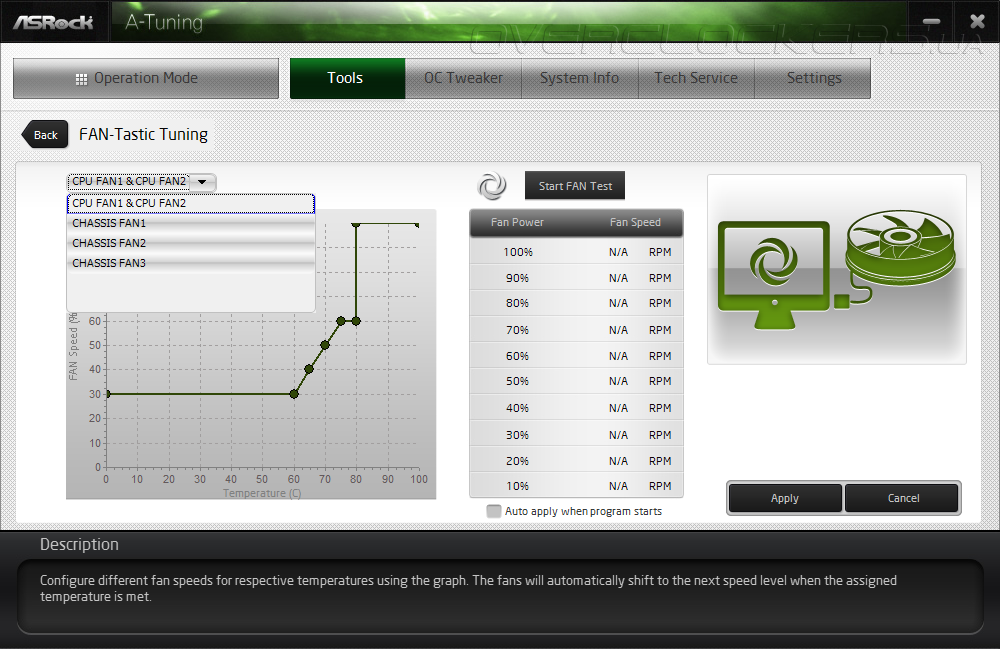

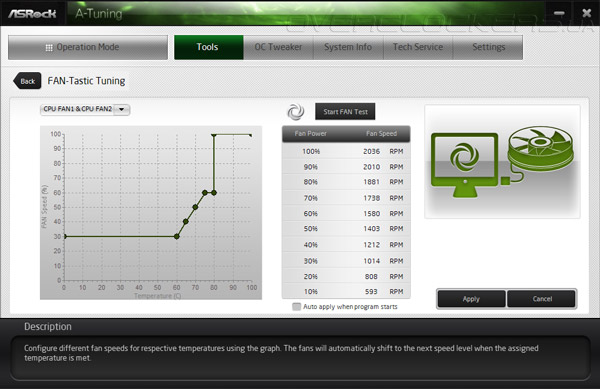

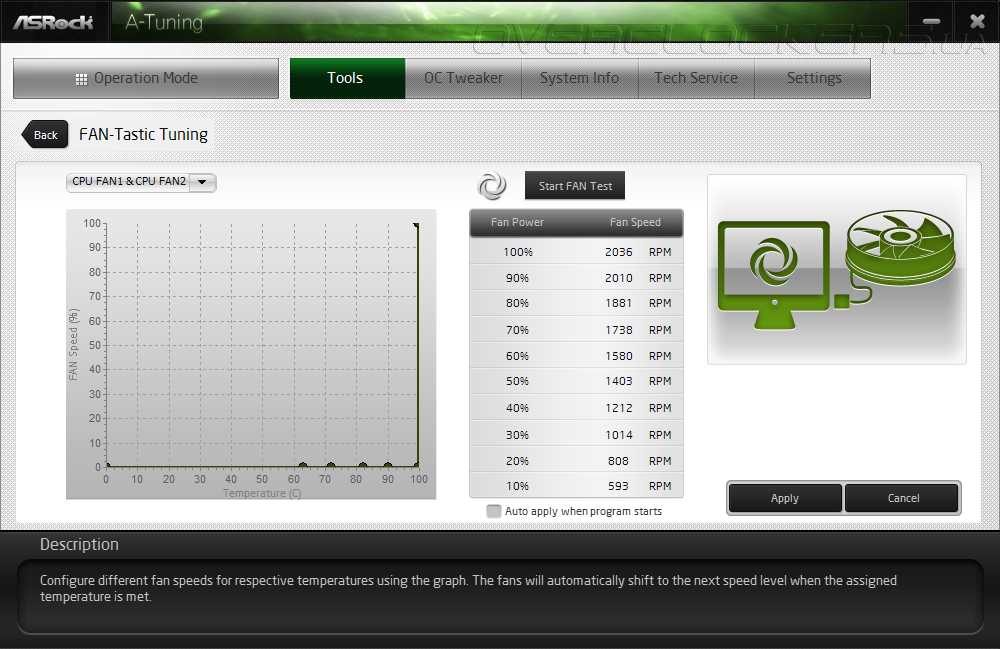

Рассмотрим новую утилиту FAN-Tastic Tuning. Из первых букв названия следует, что она призвана помочь в настройке охладителей вашего ПК. Всего для управления доступны четыре канала.

ASRock A-Tuning

Очевидно, для первого канала, что относится к ЦП, действует единственный алгоритм, поэтому корректно работать будет лишь один вентилятор — либо четырёхконтактный (CPU_FAN1), либо трёхконтактый (CPU_FAN2). Принцип работы программы весьма напоминает таковой у совсем недавно рассмотренного решения ASUS Z87-Plus. Прежде всего необходимо выполнить калибровку вентилятора, после чего можно вносить изменения в предложенный программным комплексом алгоритм работы.

ASRock A-Tuning

Практически никаких ограничений по внесению изменений в алгоритм не существует.

ASRock A-Tuning

Для четырёхконтактных гнёзд алгоритм управления предусмотрен лишь при помощи ШИМ.

ASRock A-Tuning

Обычными трёхконтактными вентиляторами плата управляет весьма неплохо.

ASRock A-Tuning

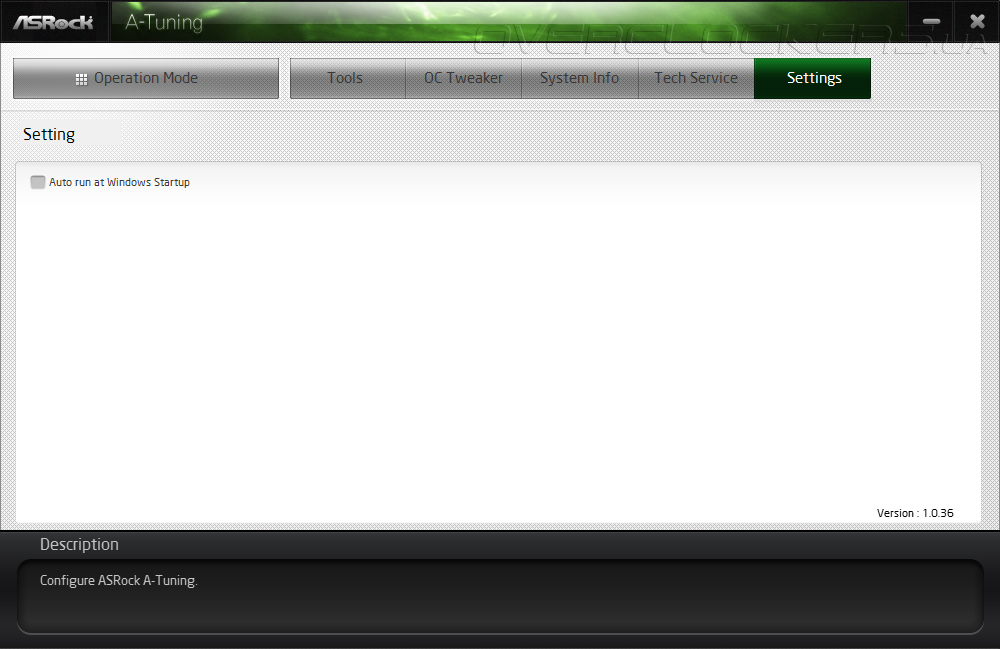

Чтобы все настройки были актуальными при каждой загрузке системы необходимо отметить их задействование под «паспортом» с характеристиками охладителя. Кроме этого, надо позаботиться об автозагрузке этого комплекса ПО вместе с ОС.

ASRock A-Tuning

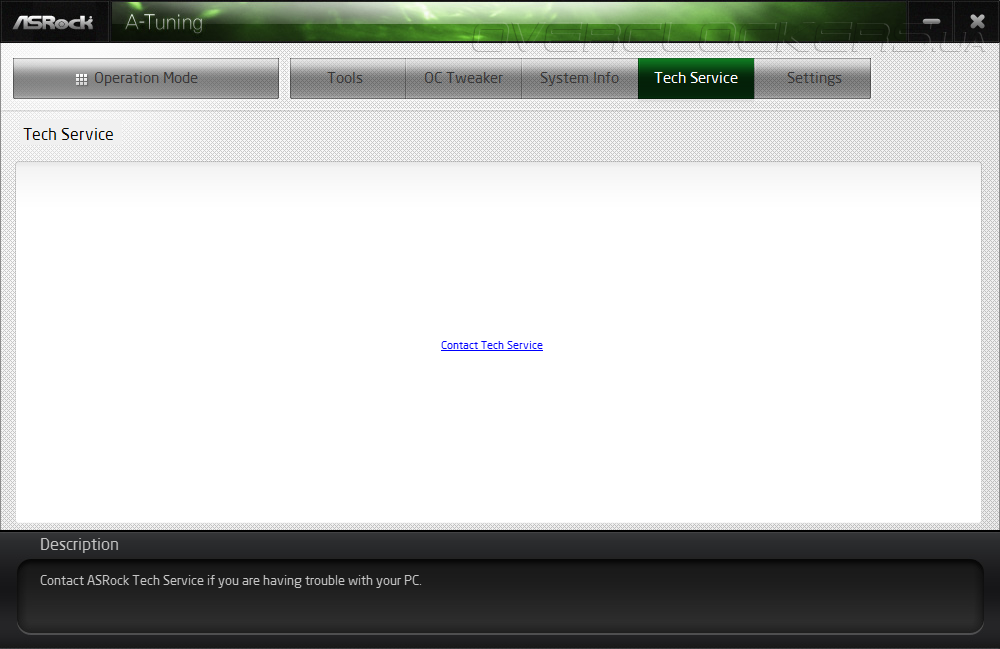

Вкладка Tech Service.

ASRock A-Tuning

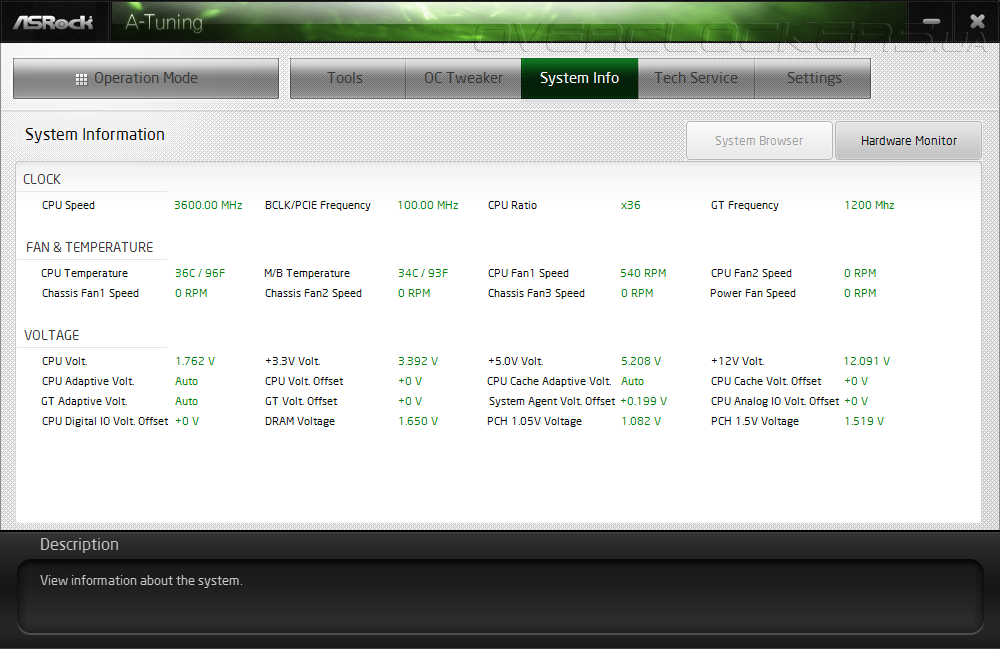

Информация о системе. Здесь всё неплохо, на первый взгляд. Отображаемые значения корректны. Но вид подачи материала местами неинформативен. Благодаря этому окну мы узнали, что плата с хорошим запасом выставляет напряжение на «системном агенте», но итогового значения не видно, поэтому не ясно — много ли +0,2 В или нет. С процессором всё еще хуже — кроме поля Auto нет вообще никаких цифр. Кроме этого, не известно, на какой частоте работает оперативная память и Uncore-часть CPU.

ASRock A-Tuning

Вкладка System Browser дублирует таковую опцию из UEFI с полной работоспособностью и корректностью отображаемых результатов.

ASRock A-Tuning

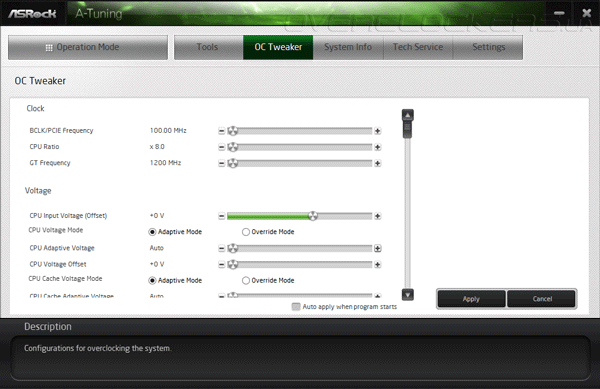

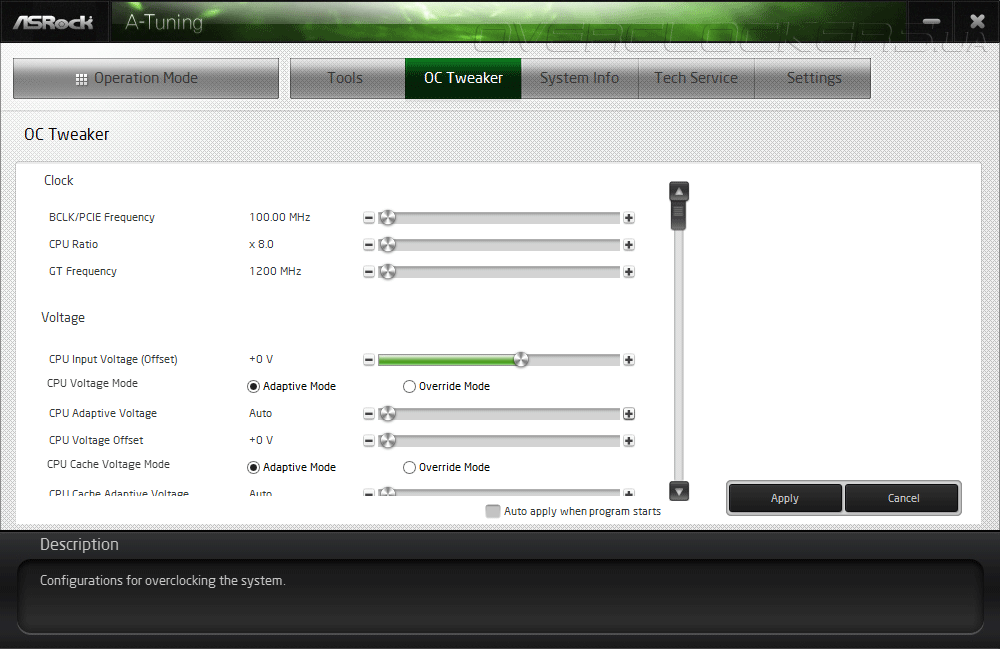

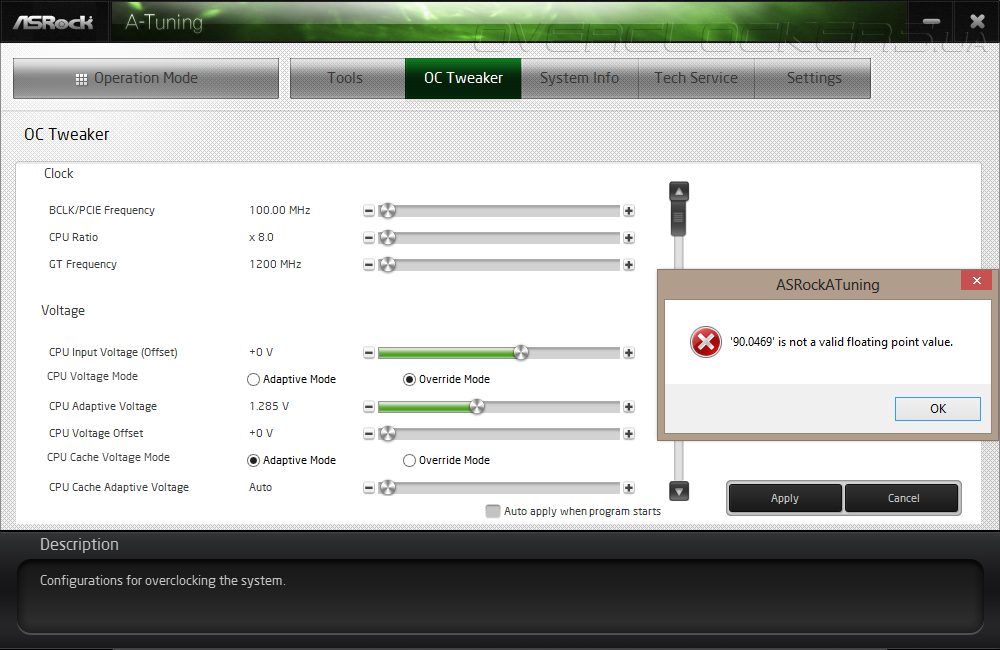

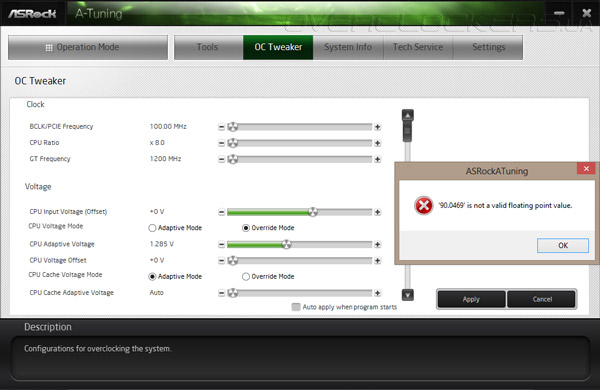

OC Tweaker, казалось бы, мог прояснить ситуацию с режимом работы CPU Uncore и DRAM. Но нет, видимо, разработчики посчитали эти параметры слишком малозначительными, и здесь они не отображены.

ASRock A-Tuning

С точки зрения механизма по упрощению разгона эта часть A-Tuning нам также не помогла. Она не справилась с простым повышением питающего напряжения ЦП, отобразив схожую со сценарием Auto Tuning ошибку.

ASRock A-Tuning

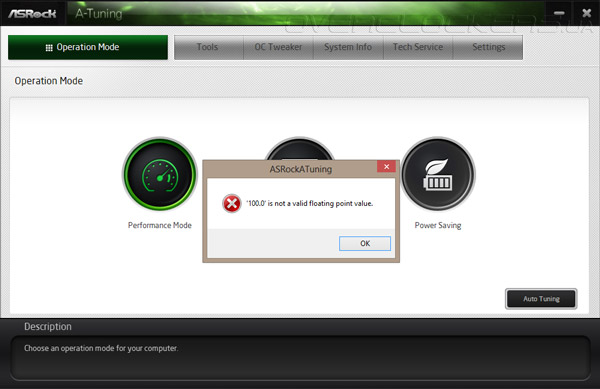

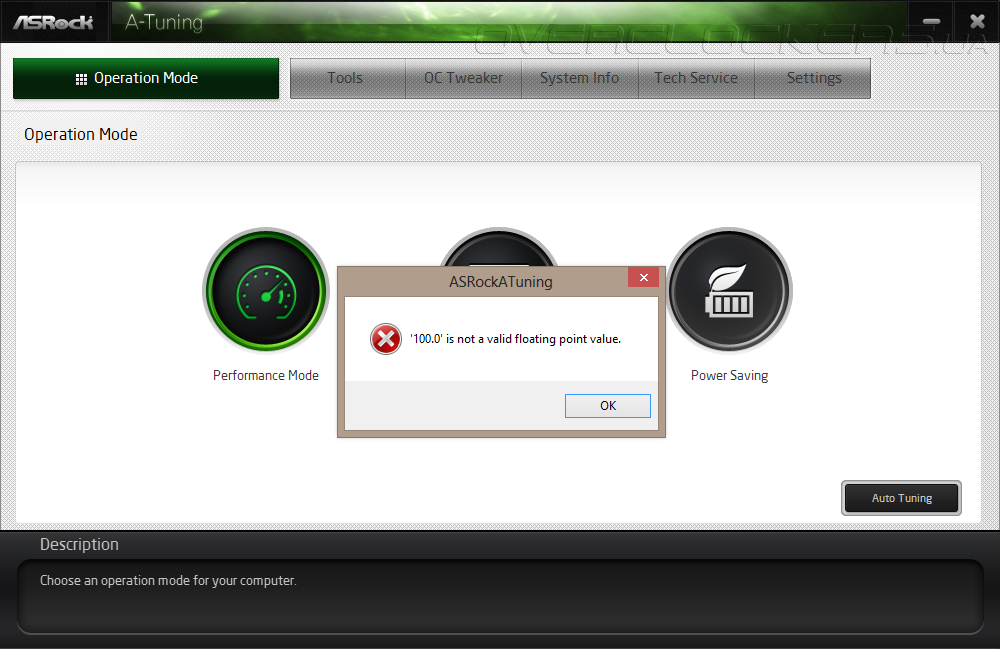

Пусть новая утилита от ASRock обладает нестабильностью, улучшенный модуль по контролю вентиляторов  очень понравился. Он обладает незаурядными возможностями, которые не доступны из UEFI. Все остальные вопросы разрешимы при помощи сторонних программ и способами использования проверенных годами методов по разгону — не из среды ОС, а из BIOS.

Разгонный потенциал

Этот раздел мы начнём с проверки готовых профилей Optimized CPU OC Settings — первого пункта подменю OC Tweaker в UEFI. Отталкиваясь от возможностей нашего стенда, 4,8 ГГц мы пропустили, поэтому первым будет пункт с подзаголовком в 4,6 ГГц. К сожалению, специалисты ASRock для такой частоты подобрали напряжение, превышающее 1,30 В, что для нашего экземпляра Core i5-4670K излишне. При таких настройках троттлинг включался практически мгновенно.

Разгон ASRock Z87 Extreme6

Ступенькой ниже находится значение 4,4 ГГц. Для него выставленное напряжение оказалось вполне благоразумным и достаточным — 1,23 В. Uncore-часть ЦП разгону не подвергалась, а для оперативной памяти был активирован XMP-профиль. Система оказалась полностью стабильной и готовой к работе. Очень неплохо как для «однокликового» разгона.

Разгон ASRock Z87 Extreme6

При этом в простое напряжение остаётся фиксированным, а множитель CPU понижается до минимального.

Разгон ASRock Z87 Extreme6

Максимальная базовая частота, при которой система оказалась стабильной, составила 190,7 МГц.

Разгон ASRock Z87 Extreme6

Разгон ASRock Z87 Extreme6

Разгон ASRock Z87 Extreme6

Для достижения частоты ЦП 4747 МГц потребовалось зафиксировать напряжение на уровне 1,29 В. Частота Uncore при этом составила 4444 МГц. Остаётся загадкой напряжение, которое формируется платой при таком сценарии для этого блока. Но с точностью можно утверждать, что весомые 0,1 В никакого влияния на температуру процессора не оказывают. Такой разницы мы достигли путём фиксации напряжения вручную от 1,25 В (нестабильность) до 1,35 В.

Разгон ASRock Z87 Extreme6

Как оказалось, плата не смогла применить какие-либо технологии энергосбережения. Фиксация базовой частоты в 100 МГц при прочих равных ничего не изменила. В результате потребляемая мощность стенда в простое увеличилась до 116 Вт, а в момент стресс-тестирования она составляла 232 Вт.

Разгон ASRock Z87 Extreme6

Разгон ASRock Z87 Extreme6

Разгон оперативной памяти до 2666 МГц потребовал напряжения 1,75 В и задержек в виде конфигурации 11-13-12-30-2T. При CR 1 плата отказывалась стартовать, и никакие механизмы не смогли этому воспрепятствовать.

Разгон ASRock Z87 Extreme6


Тестирование аудиоподсистемы

Для привлечения внимания к своей продукции многие производители стали больше внимания уделять грамотной реализации встроенного звука. Использование дешевых операционных усилителей вряд ли существенно влияет на качество выходного сигнала используемого в Z87 Extreme6 ALC1150. В этом тестировании мы сравним кодеки разных поколений компании Realtek путём привлечения результатов, полученные на другой «продвинутой» плате — Biostar Hi-Fi A85W с реализованным на ней ALC892.

В качестве основного инструмента мы использовали программу RMAA версии 6.2.5. Методика заключалась в проведении тестирования по схеме «замыкания на себя». Для этого линейный вход и выход (синее и зеленое гнезда) соединялись кабелем широкого мультимедийного использования Hama 78713. Уровень сигнала на выходе устанавливался в положение 75%, на входе — 67%.

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Перед каждым из циклов тестирования режим работы линейного выхода (ЦАП) согласовывался с режимом работы линейного входа (АЦП), то есть выставленному значению 16 бит 44,1 кГц на выходе соответствовало точно такое же значение на входе.

Иначе говоря, методика тестирования, для соблюдения корректности будущего сравнения, не изменялась. Как и в прошлый раз, прикладываем полученные результаты для возможности их самостоятельного анализа.

В прошлый раз мы не заметили существенной разницы в работе устройств, поскольку обделенные своими возможностями блоки АЦП не могли их попросту отобразить. На примере первой таблицы становится понятно, что увеличение разрядности в ALC1150 существенных изменений не привносит, но всё-таки некоторое улучшение картины наблюдается.

44100 Гц Hi-Fi A85W (ALC892) 16 бит  Hi-Fi A85W (ALC892) 24 бит  Z87 Extreme6 (ALC1150) 16 бит  Z87 Extreme6 (ALC1150) 24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,01, –0,05 Отлично +0,01, –0,05 Отлично +0,30, +0,21 Отлично +0,30, +0,21 Отлично
Уровень шума, дБ (А) –82,2 Хорошо –82,7 Хорошо –88,4 Хорошо –91,1 Очень хорошо
Динамические диапазон, дБ (А) 82,1 Хорошо 82,6 Хорошо 88,4 Хорошо 91,1 Очень хорошо
Гармонические искажения, % 0,0027 Отлично 0,0026 Отлично 0,0088 Очень хорошо 0,0087 Очень хорошо
Гармонические искажения + шум, дБ(A) –74,3 Средне –74,9 Средне –77,2 Средне –78,0 Средне
Интермодуляционные искажения + шум, % 0,024 Хорошо 0,023 Хорошо 0,014 Очень хорошо 0,012 Очень хорошо
Взаимопроникновение каналов, дБ –82,2 Очень хорошо –81,7 Очень хорошо –88,5 Отлично –91,1 Отлично
Интермодуляции на 10 кГц, % 0,023 Хорошо 0,021 Хорошо 0,021 Хорошо 0,020 Хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

АЧХ изделий практически совпадают.

Тестирование ASRock Z87 Extreme6

Уровень шумов у ALC1150 значительно ниже, но реализация кодека на плате Z87 Extreme6 не идеальная, поскольку наблюдаются гармонические искажения, что проявляются с шагом в 1 кГц. Впрочем, их уровень не особо существенен.

Тестирование ASRock Z87 Extreme6

Увеличение частоты дискретизации также приносит свои плоды. Теперь видно, что ЦАП с настройками, выставленными по умолчанию (24 бит, 48 кГц), обладает весьма пристойными характеристиками. Дальнейшее увеличение частоты практически ни на что не влияет.

24 бит Z87 Extreme6 (ALC1150) 44,1 кГц  Z87 Extreme6 (ALC1150) 48 кГц  Z87 Extreme6 (ALC1150) 96 кГц  Z87 Extreme6 (ALC1150) 192 кГц
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,30, +0,21 Отлично +0,31, +0,22 Отлично +0,30, +0,21 Отлично +0,29, +0,15 Отлично
Уровень шума, дБ (А) –91,1 Очень хорошо –101,0 Отлично –101,1 Отлично –101,0 Отлично
Динамические диапазон, дБ (А) 91,1 Очень хорошо 101,1 Отлично 100,9 Отлично 101,0 Отлично
Гармонические искажения, % 0,0087 Очень хорошо 0,0088 Очень хорошо 0,0089 Очень хорошо 0,0089 Очень хорошо
Гармонические искажения + шум, дБ(A) –78,0 Средне –78,5 Средне –78,5 Средне –78,4 Средне
Интермодуляционные искажения + шум, % 0,012 Очень хорошо 0,0096 Очень хорошо 0,0096 Очень хорошо 0,0095 Очень хорошо
Взаимопроникновение каналов, дБ –91,1 Отлично –96,9 Отлично –96,1 Отлично –95,1 Отлично
Интермодуляции на 10 кГц, % 0,020 Хорошо 0,019 Очень хорошо 0,019 Очень хорошо 0,019 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Любопытное влияние оказывает на звуковую систему использование операционных усилителей. Впрочем, вносимые искажения имеют несущественные по величине значения.

Тестирование ASRock Z87 Extreme6

По части субъективных ощущений система Purity Sound оказала приятное впечатление. В целом, звук у продукта оказался ровным, без радикальных завалов или наоборот, подтяжек, по разным группам частот. Поэтому осуществление шагов по улучшению встроенного звука можно охарактеризовать как положительные, даже по сравнению с недавно рассмотренным ASRock 990FX Extreme9.


Тестовый стенд

Состав стенда был следующий:
  • операционная система: Windows 8 Enterprise x64 (90-дневная ознакомительная версия);
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 3.00 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.

Результаты тестирования

Особенностью реализации Turbo Boost на Z87 Extreme6 является зафиксированная частота работы процессора на отметке 3,6 ГГц при любом типе нагрузки.

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

В синтетических приложениях продукт занимает срединное положение — он не вырывается вперёд но и не замыкает цепочку с результатами.

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

Тестирование ASRock Z87 Extreme6

В играх его производительность находится на хорошем уровне, претендуя порой на лидирующие позиции.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Тестирование ASRock Z87 Extreme6

Склонность продукции из конкурирующего лагеря к повсеместному завышению напряжения выводит Z87 Extreme6 в лидеры по энергоэффективности. Более того, активация Power Saving режима в утилите A-Tuning понижает этот уровень до значений 85–155 Вт без утраты функциональности Turbo Boost.


Вывод

Специалисты компании ASRock неустанно ищут свою нишу на рынке, постоянно дорабатывая свои продукты и привнося что-нибудь новое с каждой серией материнских плат. Новую концепцию A-Style сложно назвать уникальной или революционной, но единение всех решений под одним началом действительно стоящее трудов решение. Из наиболее удачных шагов, которые удалось осуществить инженерам, мы отметим модуль FAN-Tastic Tuning, при помощи которого управление вентиляторами наконец стало удобным. Из аппаратных особенностей обращает на себя внимание mini PCI-E порт, использовать который предлагают для реализации беспроводных соединений — Wi-Fi и Bluetooth.

Качественный элементный ряд для продуктов ценой $220 является само собой разумеющимся явлением. Температура радиаторов на плате даже при разгоне скорее приближалась к комнатной, поэтому о длительной и стабильной работе можно не беспокоиться. В огрехи дизайна можно записать не совсем удачное расположение гнёзд для подключения вентиляторов.

UEFI также совершенствуется, уже сейчас платы умеют самостоятельно загружать из Сети новую версию микрокода и тут же его «прошивать». Для непредвиденных событий появился функционал ручного переключения к резервной версии UEFI, которая расположена на другой микросхеме. Также такой механизм можно использовать для различных экспериментов, поскольку настройки UEFI сохраняются независимо для каждой из них.

Разгонный потенциал нашего стенда практически полностью был раскрыт, небольшие вопросы возникли по конфигурации задержек оперативной памяти. Досадной недоработкой можно назвать утерю энергосберегающих функций при максимальном разгоне системы.

Производительность платы оказалась весьма достойной, поэтому никаких противопоказаний по приобретению Z87 Extreme6 мы предъявить не можем. Для энтузиастов начального уровня плата может оказаться отличным выбором, поскольку обладает отлаженными преднастройками по увеличению быстродействия системы «в один клик».

Обсудить в форуме (комментариев: 10)

Последние обзоры:

Оверклокинг. Только слепой не увидит различий!
