Обзор и тестирование материнской платы ASRock Z87 Extreme6 для процессоров LGA1150

Отечественный рынок постепенно наполняется разнообразными продуктами на основе набора логики Z87. Плата, попавшая к нам на обзор, является наиболее продвинутым решением энтузиаст-уровня от компании ASRock, которое сегодня доступно в рознице.

ASRock Z87 Extreme6

Здесь присутствуют все необходимые атрибуты для пользователей с повышенными требованиями: мощный VRM с массивными радиаторами, POST-индикатор, кнопки включения и перезагрузки. На этом инженеры не стали останавливаться и привнесли несколько инноваций, но обо всём по порядку.

Модель ASRock Z87 Extreme6
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5 (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800*/2933*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
1 x PCI Express 2.0 x1
1 x mini-PCI Express slot
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы DisplayPort, HDMI-In, HDMI-Out, DVI-I
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (4 разъема на задней панели, ASMedia ASM1074)
4 х 3.0 (на задней панели разъемов нет, Z87)
7 x 2.0 (2 разъема на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
4 x SATA 6 Гбит/с (2x ASMedia ASM1061)
1 x eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC1150 (7.1, Blu-ray Audio), 2x Texas Instruments NE5532
S/PDIF Оптический
Сетевые возможности Intel I217V (Gigabit Ethernet), Intel I211AT (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения и перезагрузки, POST-индикатор, USB-гнездо на плате (A-type), поддержка AMD Quad CrossFireX и NVIDIA Quad SLI, разъем для инфракрасного приёмника (IR)


Упаковка и комплектация

Коробка обладает весьма внушительными размерами, поэтому оснащена ручкой для переноски. Общий стиль оформления значительно изменился. Теперь вместо чёрных тонов используются светло-серые. Все привнесённые новшества объединены под единым лозунгом A-Style. Более привычные пиктограммы, несущие информацию об используемом чипсете, поддержке CrossFire и SLI, Windows 8, DTS и наличию HDMI, разместились внизу.

ASRock Z87 Extreme6

Основная часть задней стороны отведена для раскрытия концепции A-Style. Эта плата поддерживает лишь три из пяти возможных решений в рамках этой программы, это: HDMI-IN, Home Cloud и Purity Sound. Названия достаточно благозвучны, чтобы понять их суть без углубления в детали. Рядом разместилось фото продукта и небольшая сводная таблица со спецификациями. В них указан подарочный комплект — панель для 3,5” отсека корпуса, оснащенная двумя USB 3.0 гнёздами и посадочным местом для устройства 2,5”.

ASRock Z87 Extreme6

Остальное место занято освещением использованных фирменных аппаратных и программных решений. Выделим нестандартные возможности: Dual LAN with Teaming function, USB Key и Easy Driver Installer. Последняя функция позволяет осуществить загрузку сетевого драйвера из среды UEFI на флэш-накопитель для последующей инсталляции его в ОС (при наличии интернет-подключения). Таким образом появляется возможность выхода в Сеть и загрузки прочих драйверов и ПО в случае, когда в системе отсутствует оптический привод.

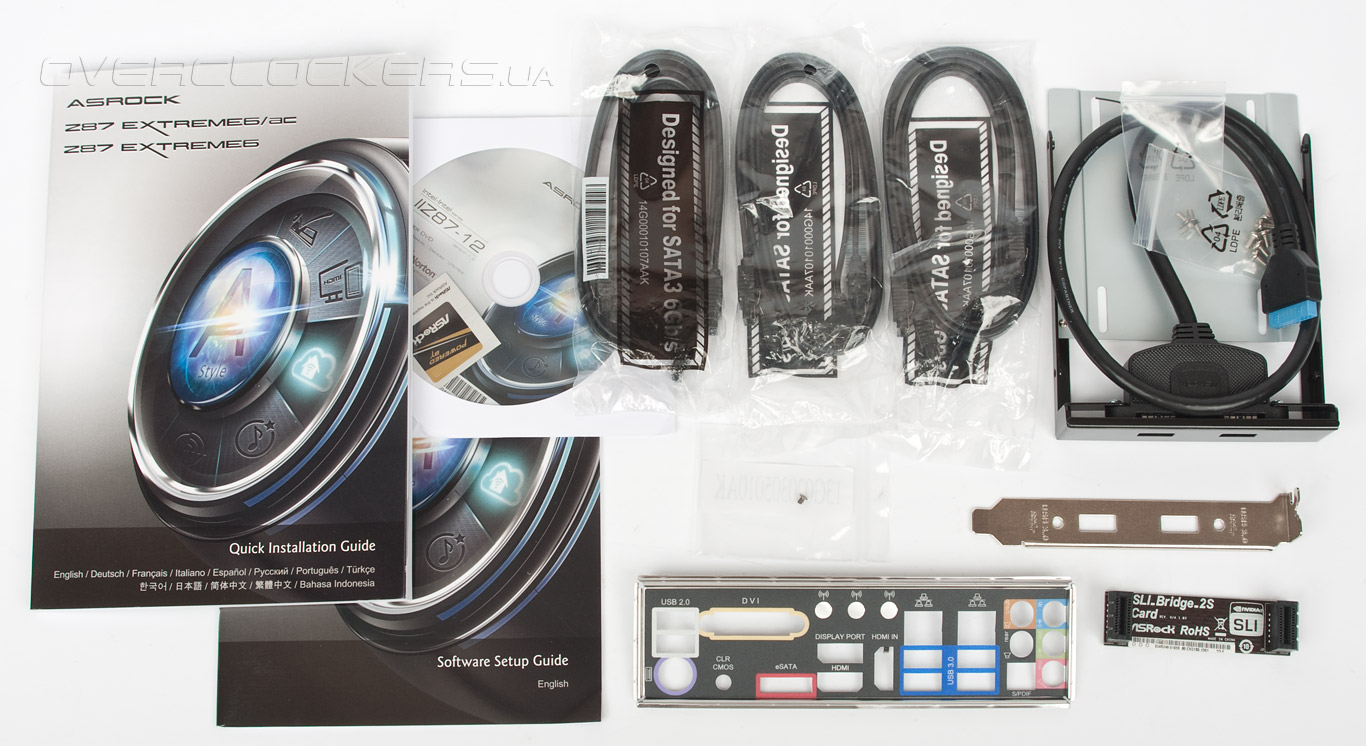

В комплект поставки, помимо самой платы, вошли:
  • многоязычное руководство пользователя, среди прочих языков наличествует и русский;
  • руководство по UEFI на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъемом на одном из концов;
  • один жёсткий мостик для организации SLI из двух видеокарт;
  • винт для закрепления устройства формата mini PCI Express;
  • набор для вывода USB 3.0-гнёзд наружу системного блока с возможностью установки 2,5” устройства (SSD).
ASRock Z87 Extreme6


Внешний вид

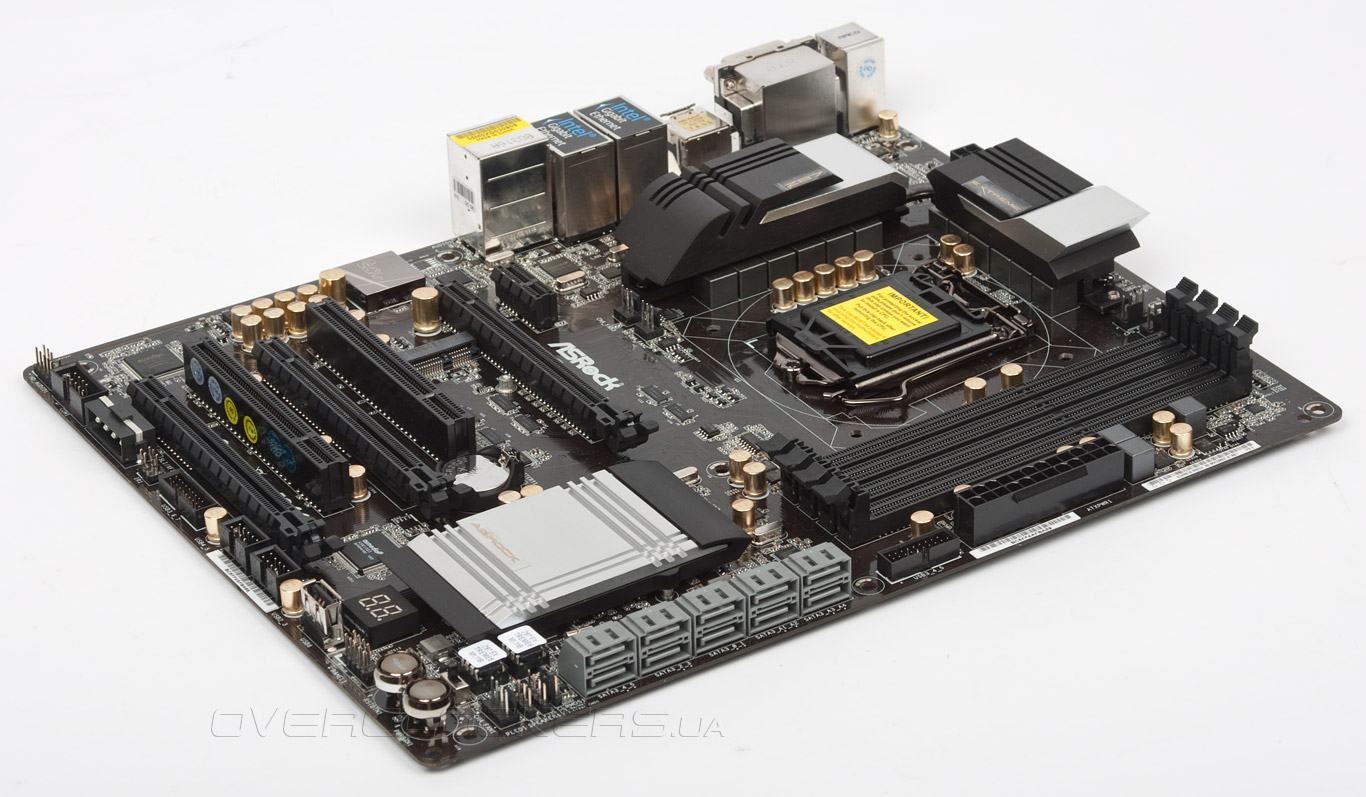

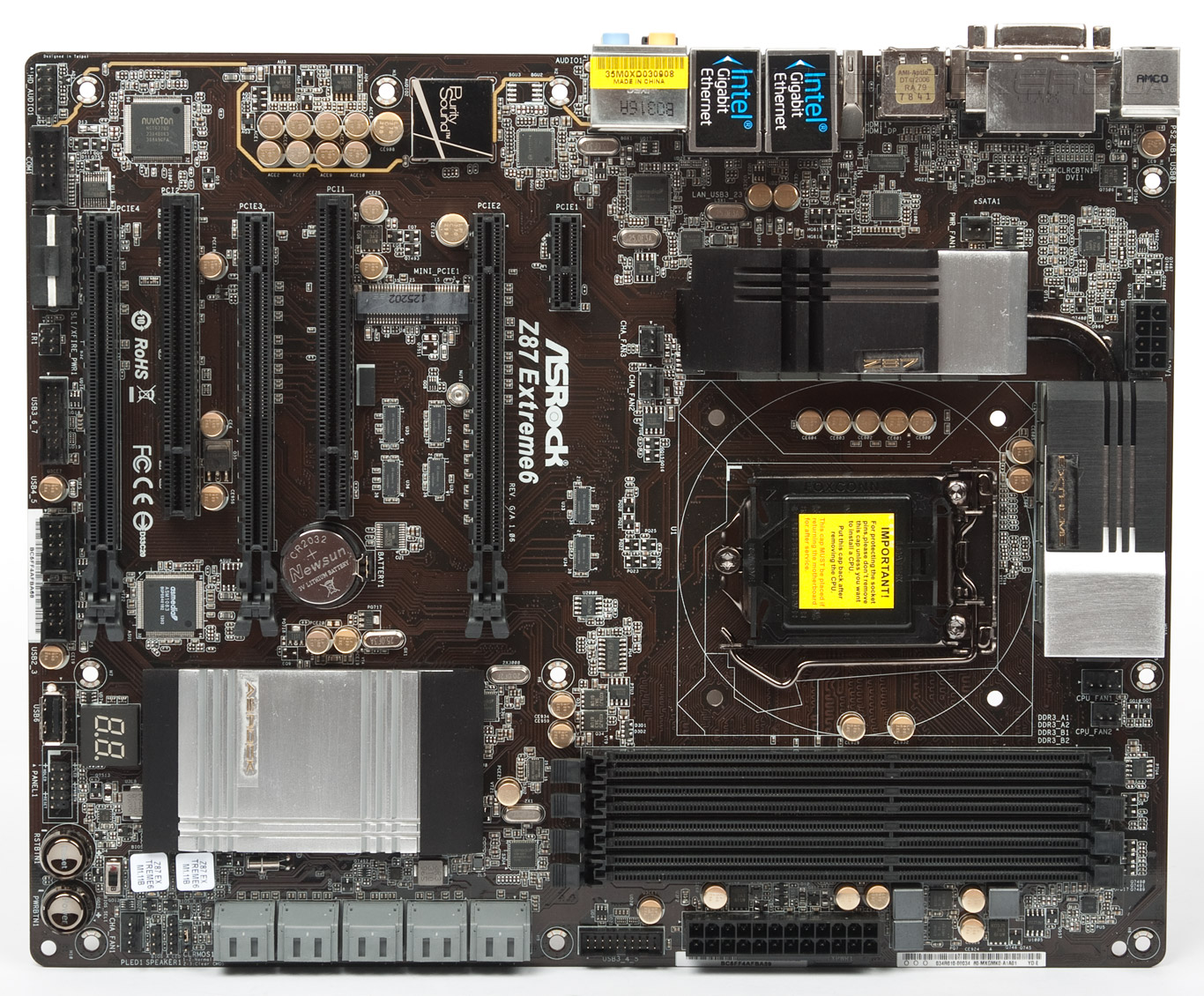

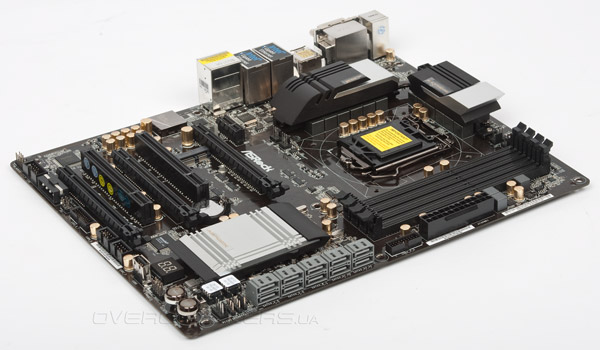

Размер платы является полноценным как для ATX-формата. Её поверхность буквально усеяна многочисленными элементами. Наиболее необычным выглядит USB-гнездо типа A.

ASRock Z87 Extreme6

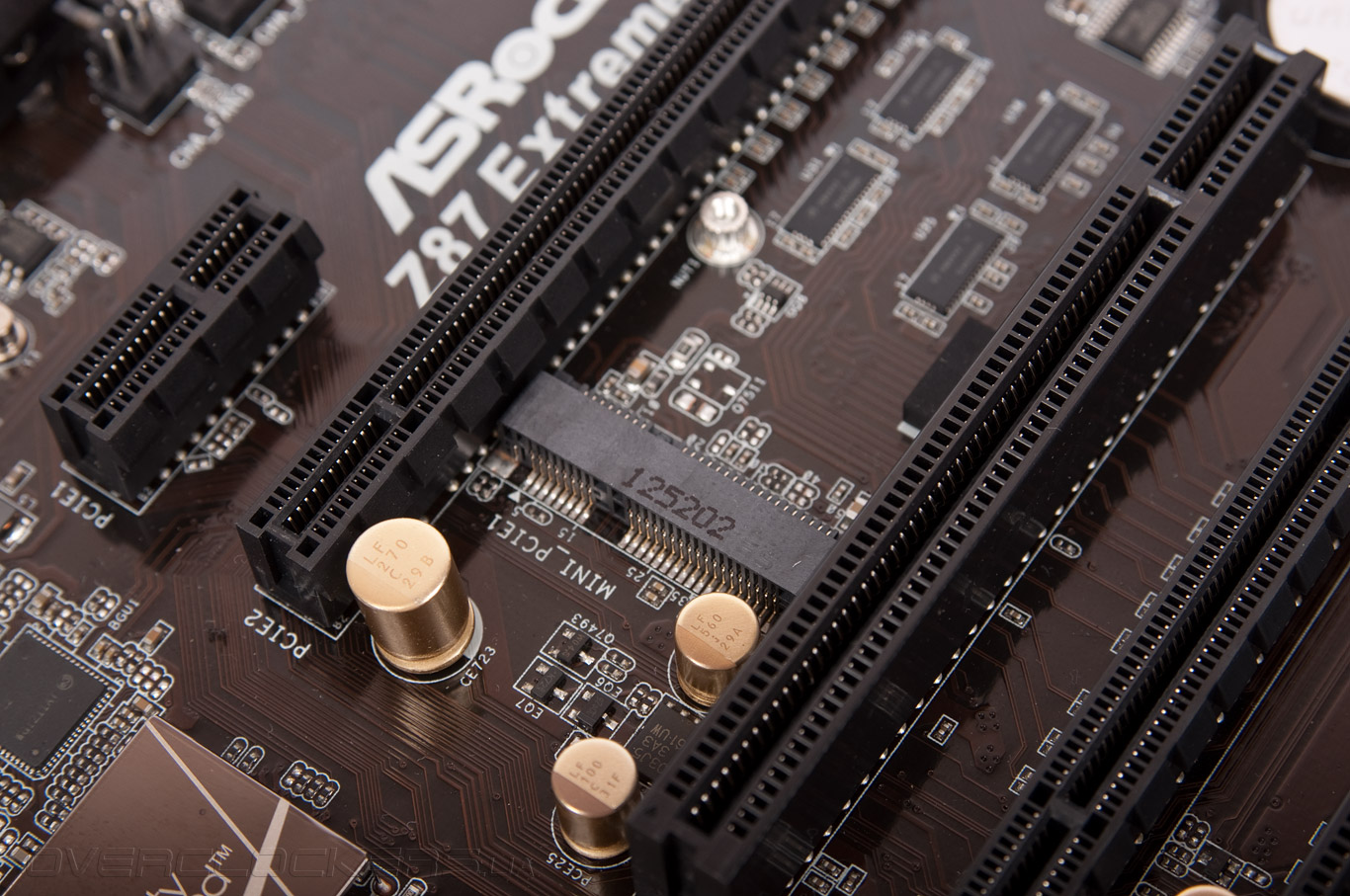

Отметим также наличие гнезда mini PCI-E. На рынке существует ещё одна версия продукта — Z87 Extreme6/ac, которая оснащена беспроводным адаптером (IEEE 802.11ac + Bluetooth v4.0) и выносной многополосной антенной. Использование какого-либо устройства при помощи такого гнезда привносит существенную экономию места на плате и улучшает воздухопоток внутри корпуса.

ASRock Z87 Extreme6

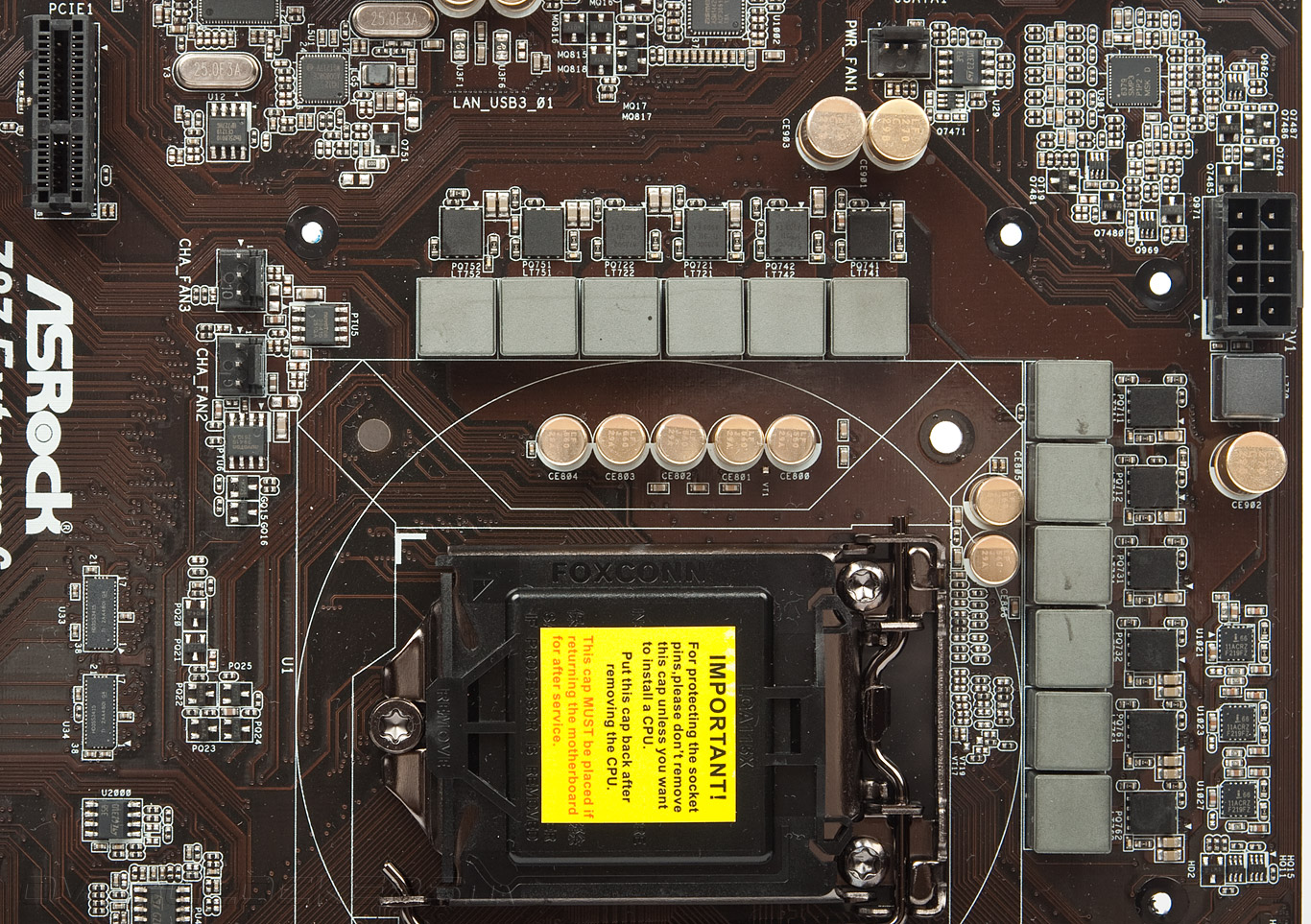

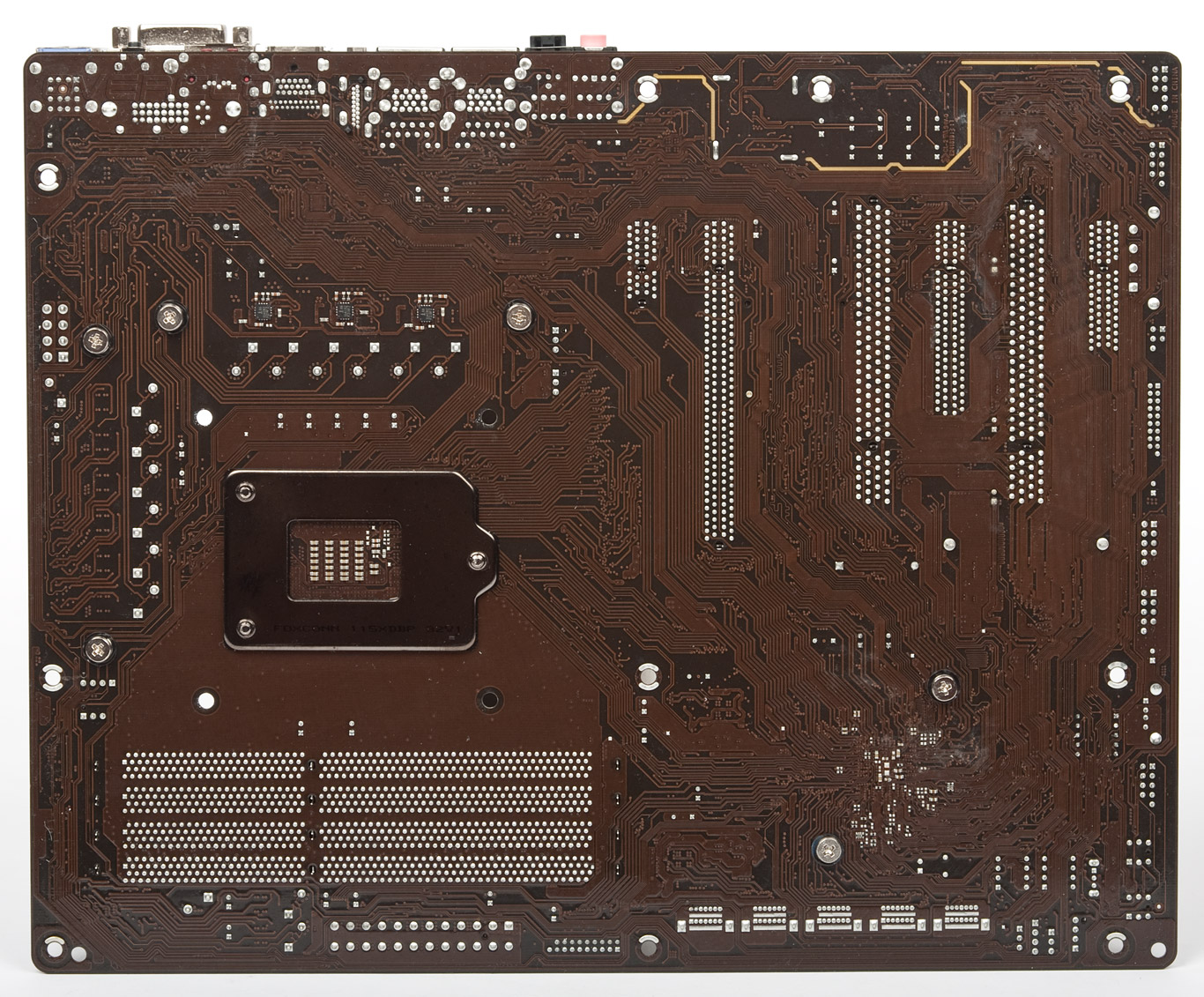

Обратная сторона практически лишена каких-либо элементов, исключение составляют три драйвера-удвоителя цепей питания процессора ISL6611A. Все радиаторы используют винтовую систему крепления.

ASRock Z87 Extreme6

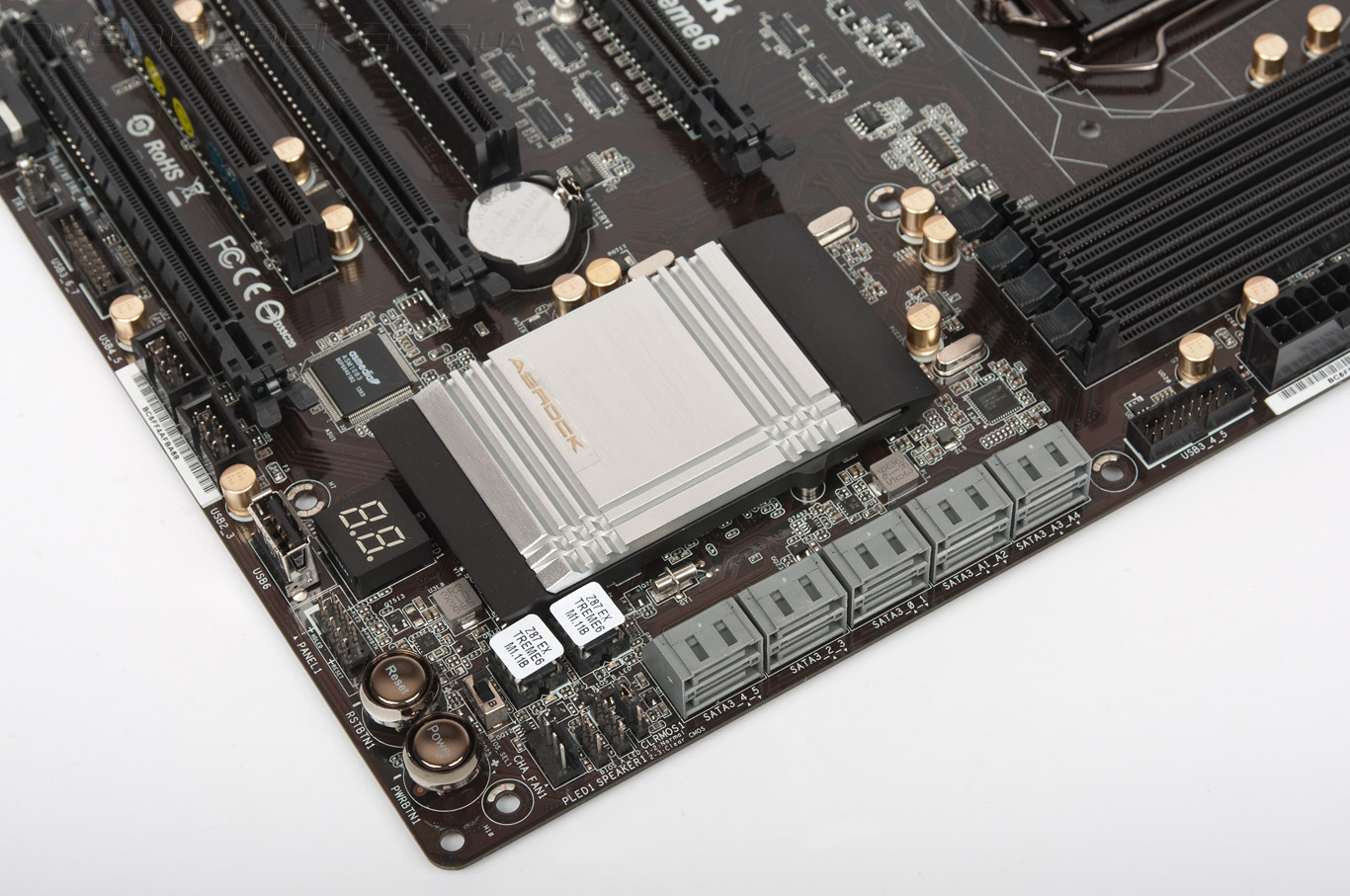

Охлаждением чипсета заведует радиатор внушительных размеров, за тепловой режим его работы беспокоиться будет излишне. Выше системной логики распаяны два дополнительных контроллера ASM1061. Вместе они позволяют использовать в системе десять устройств с подключением по интерфейсу SATA 6 Гбит/с. Довольно необычно размещены колодки USB 3.0 — одна у правой грани платы, вторая — у нижней.

ASRock Z87 Extreme6

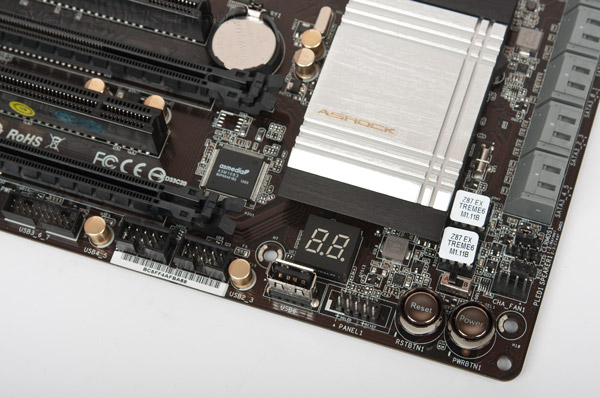

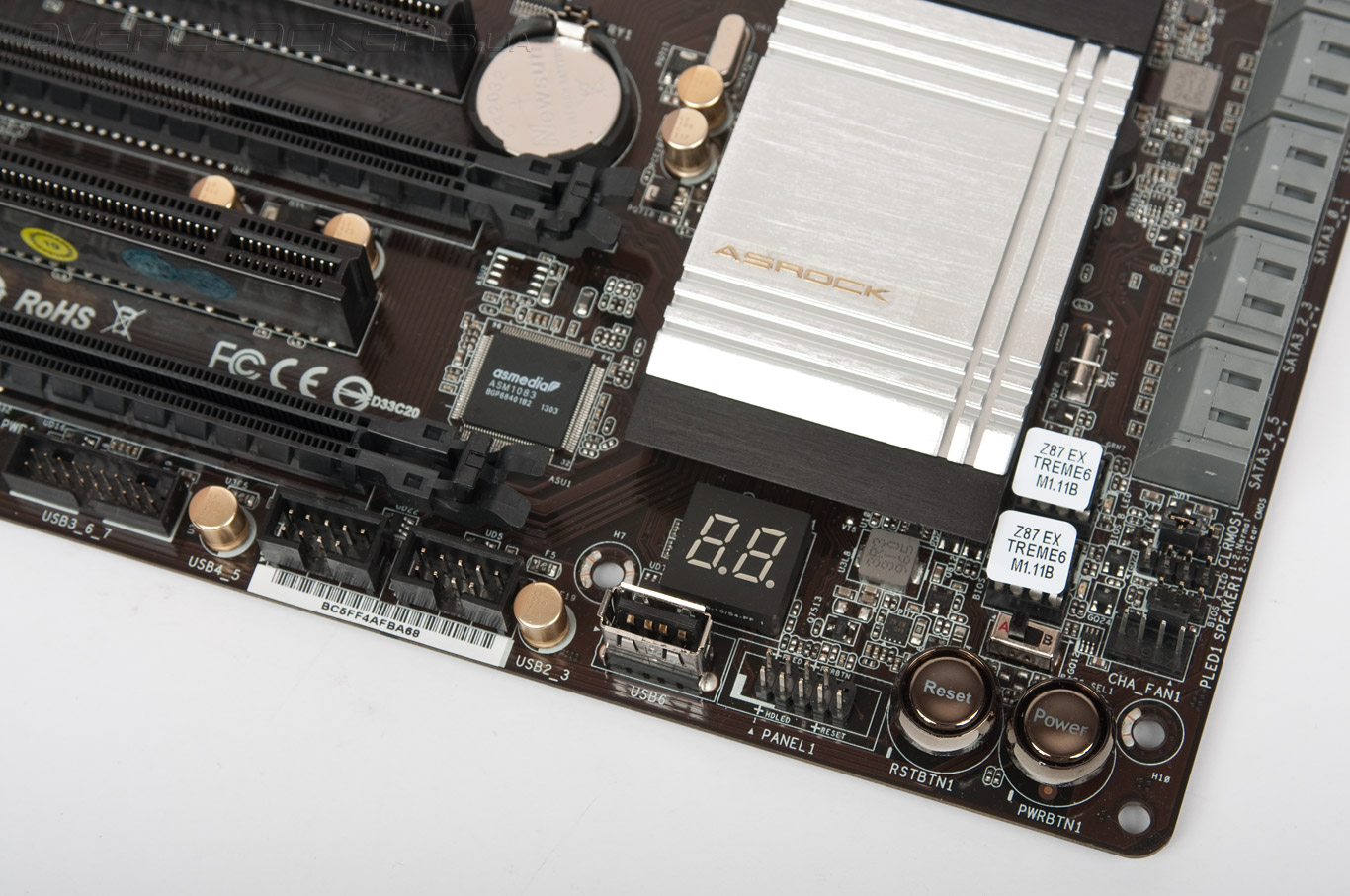

В правом нижнем углу разместились все элементы по взаимодействию с платой. Кнопки включения, перезагрузки и POST-индикатор так и не научились светиться в простое, индикация работает лишь на этапе прохождения POST. Технология под названием USB Key олицетворяет собой гнездо USB типа A, которое разместилось здесь же. Наиболее интересный вклад инженеров ASRock заключается в обретении возможности использования двух независимых микросхем EEPROM, в которых хранится микрокод платы и настройки UEFI. Между ними можно переключаться, как это было реализовано некоторое время назад на видеокартах.

ASRock Z87 Extreme6

Во время загрузки системы используемая микросхема идентифицируется за счёт свечения красного цвета распаянного рядом светодиода.

У левой нижней грани расположено гнездо типа Molex для дополнительного питания PCI-E устройств.

ASRock Z87 Extreme6

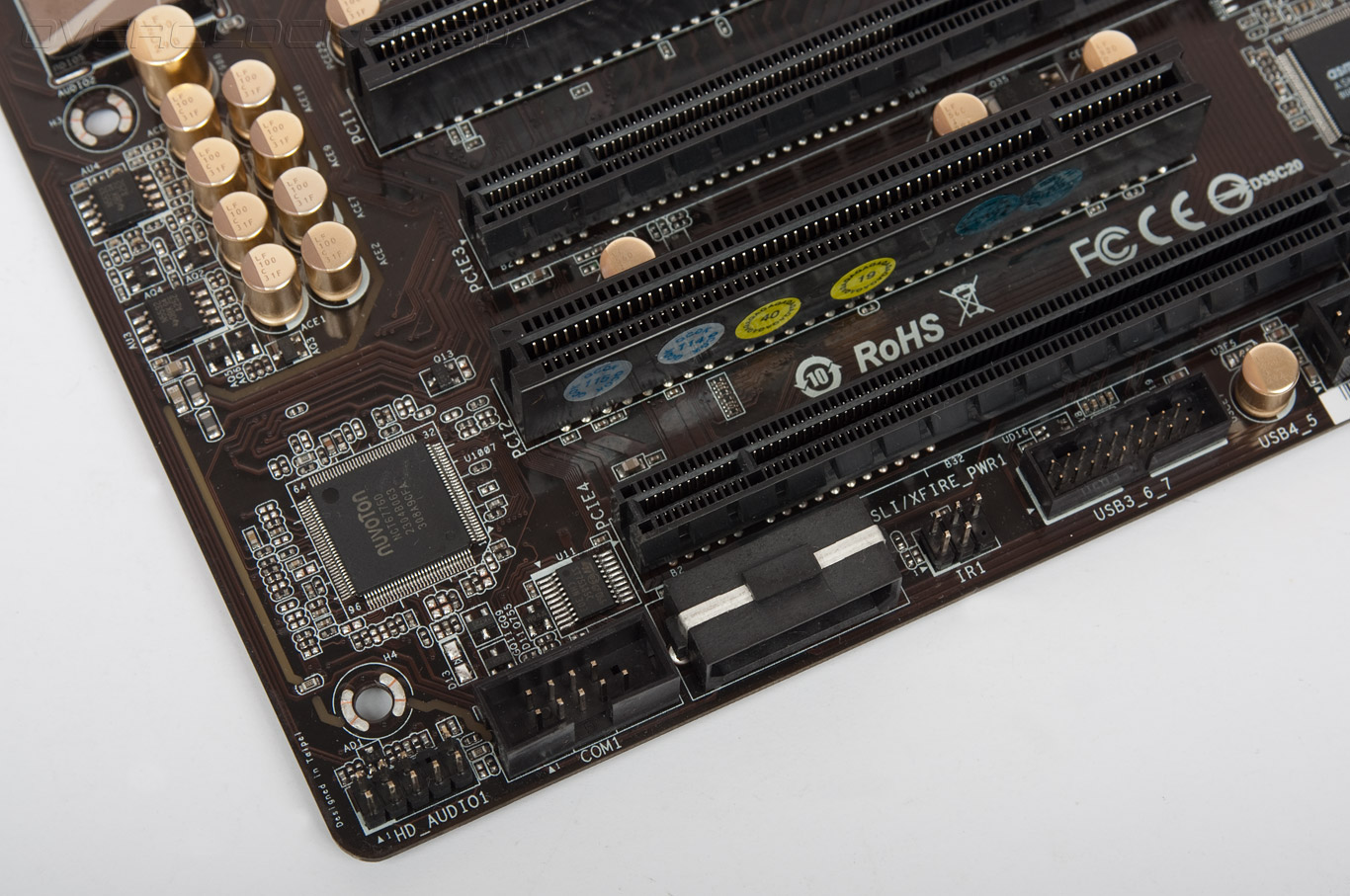

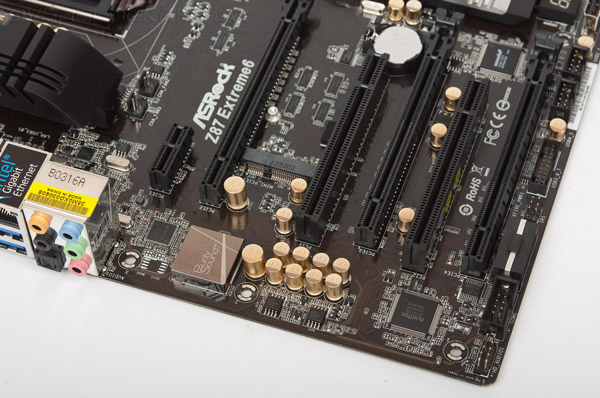

Конфигурация слотов расширения вполне привычная. Размещение PCI-E x16 позволяет использовать две трёхслотовых видеокарты, а размещение в самом верху PCI-E x1 добавляет плате преимущества при задействовании массивных систем охлаждения ЦП.

ASRock Z87 Extreme6

Быть может, не совсем удачно разместили два гнезда для подключения корпусных вентиляторов. Вероятность удобного доступа к ним весьма мала, поскольку расположены они вплотную к зоне процессорного гнезда.

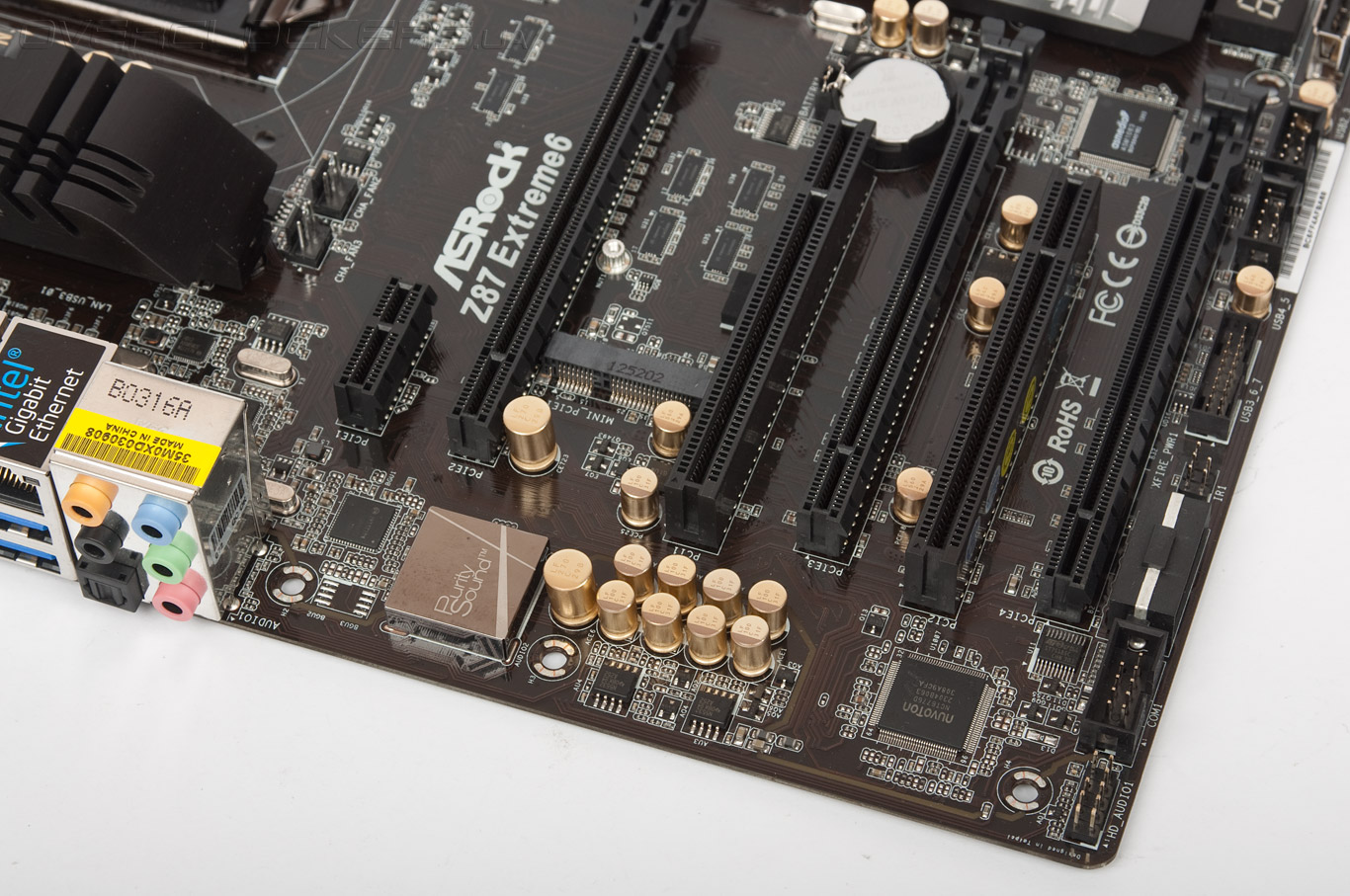

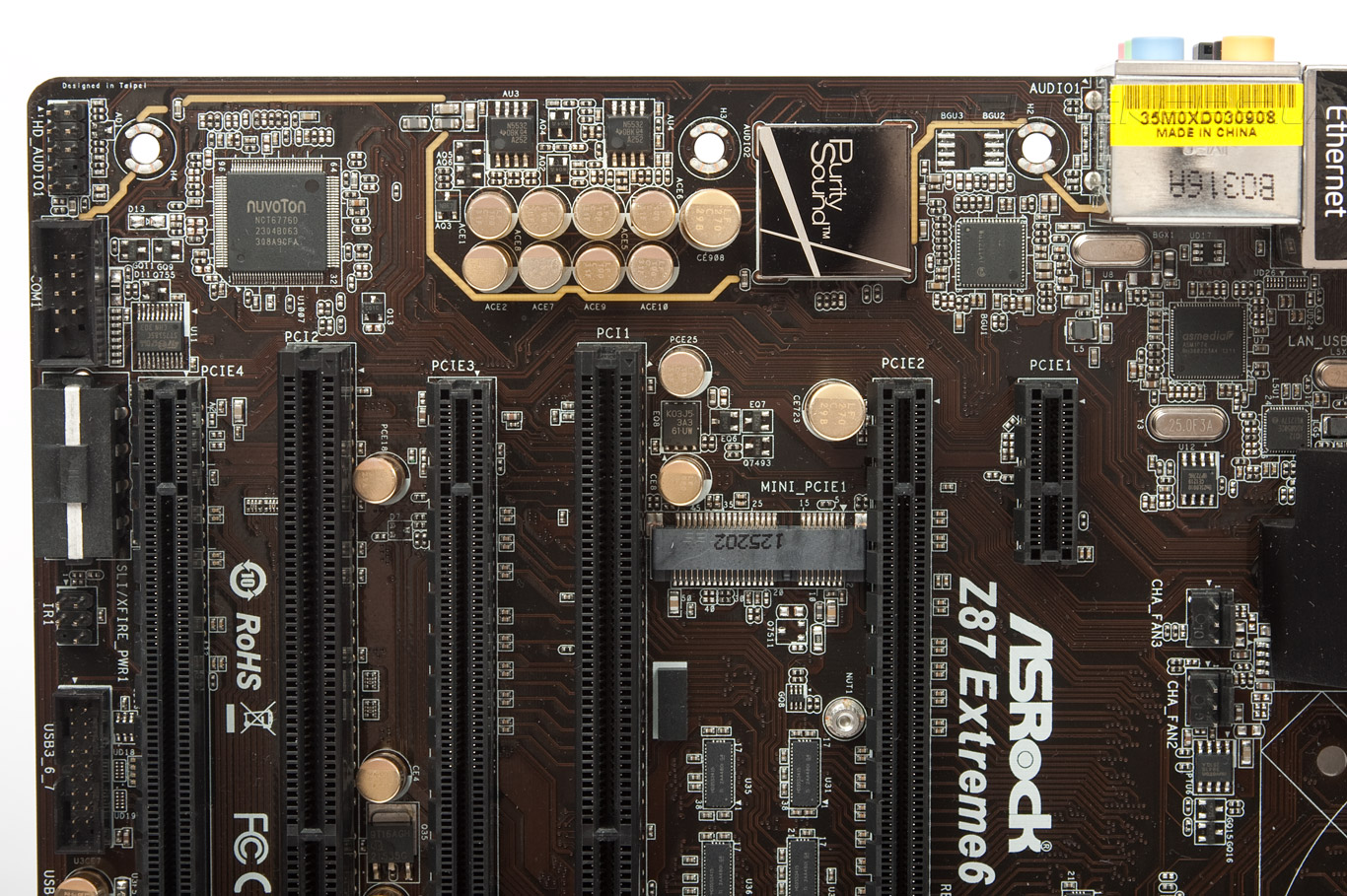

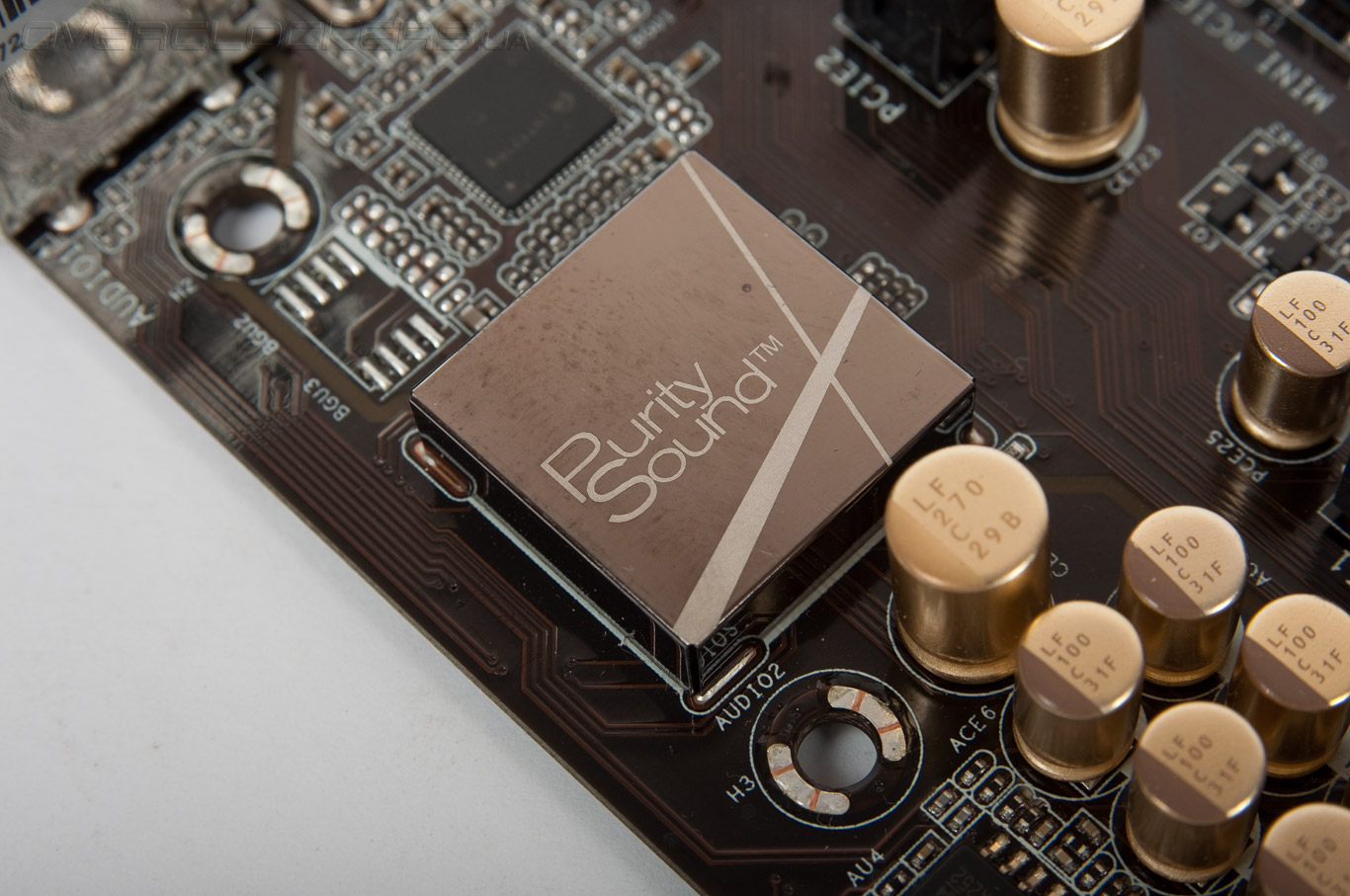

Чтобы лучше выделить свою продукцию на фоне конкурирующих продуктов, специалисты ASRock по-особому подошли к реализации звуковой подсистемы. Сам кодек — Realtek ALC1150 — накрыт экранирующим «щитом», к нему в помощь добавили два операционных усилителя (Texas Instruments NE5532), распаянных по соседству.

ASRock Z87 Extreme6

Все элементы оградили в отдельный участок на плате путём вытравливания широкой полосы во всех слоях текстолита, чтобы свести к минимуму воздействие паразитных сигналов.

ASRock Z87 Extreme6

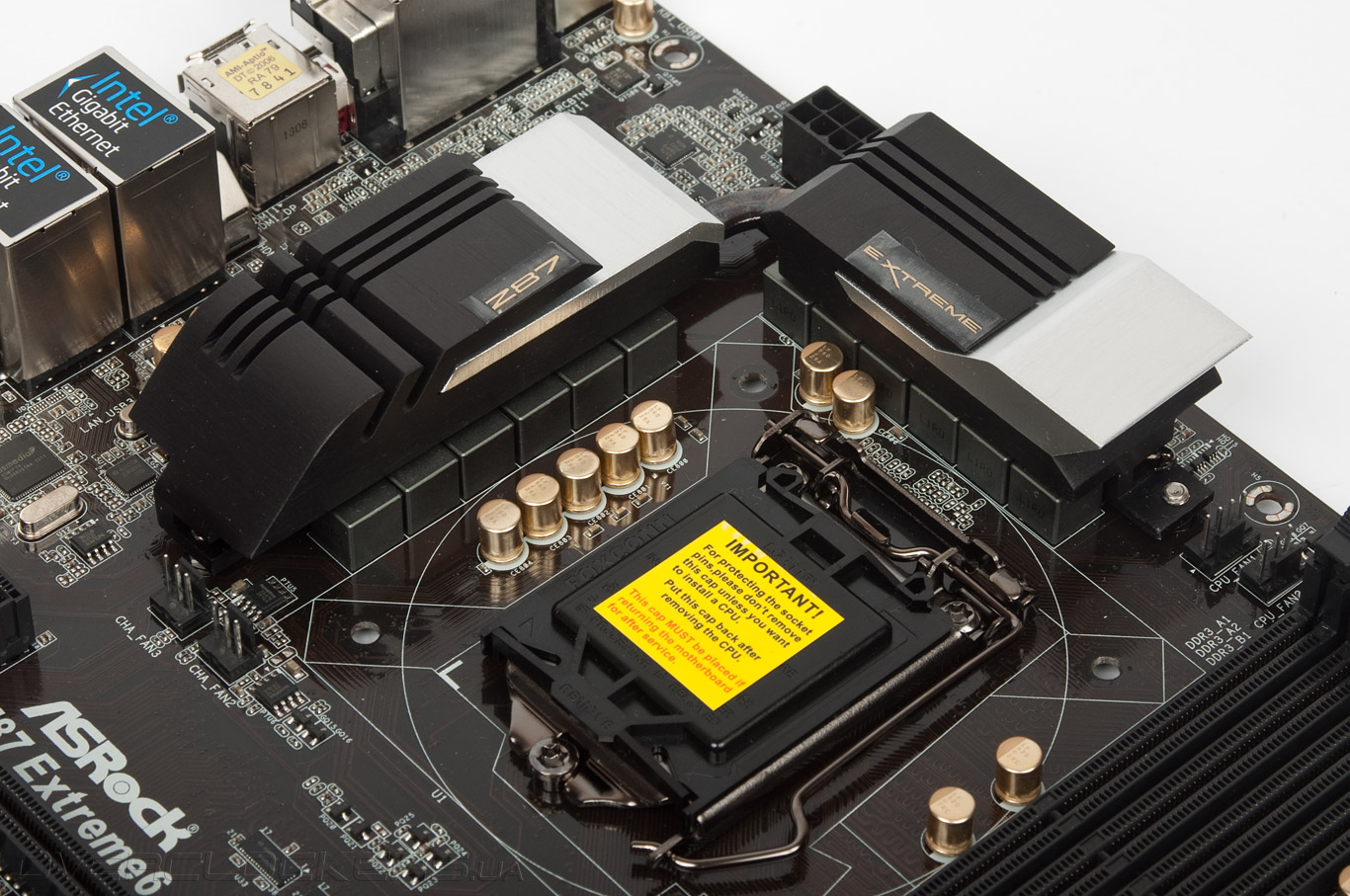

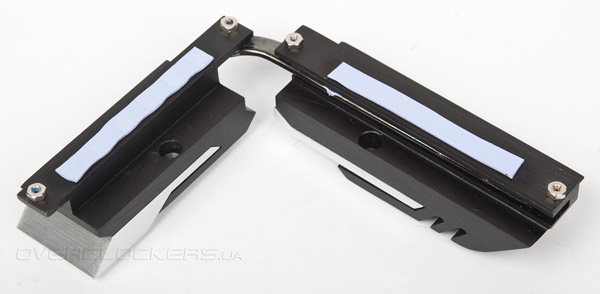

Размещение разъёмов для охладителей ЦП тоже оставляет желать лучшего. Всего их два — трёх- и четырёхконтактный. Подсистема питания процессора насчитывает 12 фаз. Все транзисторы накрыты двумя радиаторами, которые соединены между собой тепловой трубкой.

ASRock Z87 Extreme6

Площадь рассеивания и теплоёмкость такого решения оказались на поверку очень достойными — даже при разгоне процессора температура радиатора лишь немного превышала комнатную.

ASRock Z87 Extreme6

В основе VRM лежит ШИМ-контроллер ISL6379. Ему помогают шесть драйверов-удвоителей ISL6611A, по три на каждой из сторон платы. В роли силовых элементов использованы особые, Dual-Stack транзисторы с пониженным сопротивлением открытого канала.

ASRock Z87 Extreme6

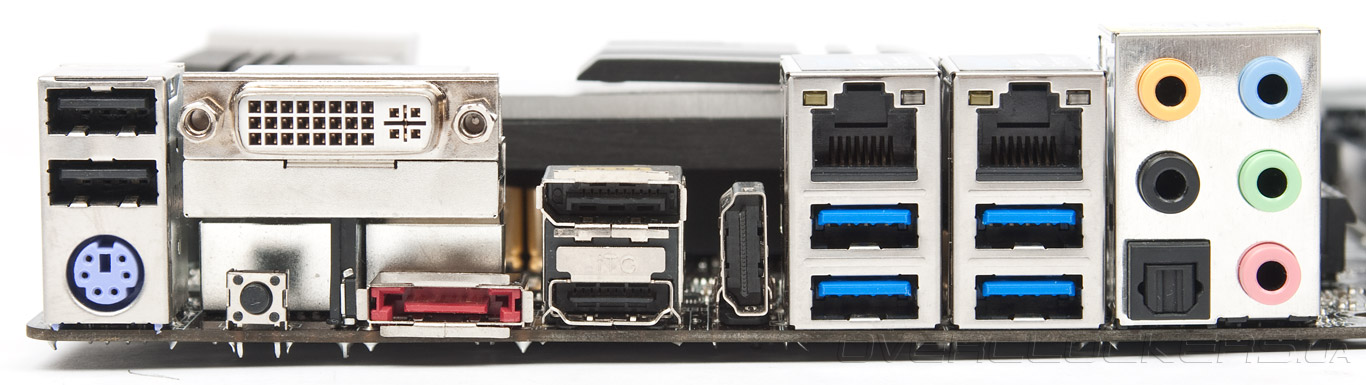

На задней панели удивляет наличие двух HDMI-гнёзд. Все дело в том, что одно из них работает на приём в рамках концепции A-Style. В наше время всё труднее найти на плате DVI с поддержкой аналогового сигнала. Реализация eSATA подразумевает принудительный отказ от одного внутреннего гнезда в случае подключения внешнего устройства.

ASRock Z87 Extreme6

В целом продукт оставляет приятные впечатления. Теперь давайте сосредоточимся на возможностях UEFI.
