Обзор материнской платы ASRock 990FX Extreme9. Изучение влияния частоты оперативной памяти на производительность системы

Сегодня у нас в гостях флагман для платформы AM3+ от компании ASRock. Ценовое позиционирование этой платы является очень претензионным и оставляет позади большинство конкурирующих продуктов. Настолько ли она хороша собой, как и её стоимость? Интересен также факт не столь давнего её появления в свет — процессоры на основе архитектуры Piledriver уже длительный период присутствовали на прилавках. Означает ли всё это факт того, что перед нами совершенный продукт? Давайте это выясним.

ASRock 990FX Extreme9

Обилие слотов расширения, качественная элементная база, солидные радиаторы — все необходимые атрибуты на месте. Кроме этого, кнопки включения, перезагрузки и POST-индикатор не дают усомниться в том, что плата создавалась для энтузиастов. Посмотрим подробнее на спецификации:

Модель ASRock 990FX Extreme9
Чипсет AMD 990FX + SB950
Процессорный разъем Socket AM3+
Процессоры AMD Series Opteron, FX, Phenom II, Athlon II, Sempron
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2100(OC)/2450(OC), 64 Гбайт максимум
Слоты PCI-E 3 x PCI Express 2.0 x16 (x16+x16+x0, x16+x8+x8)
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро
Видеоразъемы
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 2
Порты USB 8 х 3.0 (4 разъема на задней панели, 2x Etron EJ188H)
8 x 2.0 (4 разъема на задней панели, AMD SB950)
Serial ATA 6 x SATA 6 Гбит/с (AMD SB950)
2 x SATA 6 Гбит/с (ASMedia ASM1061)
eSATA 2 x eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10, JBOD (AMD SB950)
Встроенный звук Realtek ALC898 (7.1, Blu-ray Audio)
S/PDIF Оптический, коаксиальный
Сетевые возможности Intel 82583V (Gigabit Ethernet)
FireWire 2 (1 разъем на задней панели, VIA VT6315N)
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения и перезагрузки, POST-индикатор, поддержка AMD 3-Way CrossFireX и NVIDIA 3-Way SLI, разъем для инфракрасного приёмника (CIR), комплектация переходником для SSD с 2,5” на 3,5”, оснащенного двумя портами USB 3.0


Упаковка и комплектация

Чтобы продукт не остался незамеченным среди прочих решений, его поместили в огромную коробку и оснастили ручкой для переноски. Охват целевой аудитории предопределяет набор пиктограмм вдоль нижней грани, среди которых выделим CrossFire и SLI.

ASRock 990FX Extreme9

За картонной дверцей через окошко можно рассмотреть плату под разными углами. На свободной площади упаковки разместились многочисленные описания фирменных технологий и аппаратных средств, что выгодно выделяет именно этот продукт на фоне остальных.

ASRock 990FX Extreme9

На обратной стороне коробки любопытно видеть фотографию платы с небольшой таблицей, содержащую основные спецификации. Остальную площадь занимает преимущественно описание фирменных решений производителя в сфере программного обеспечения, что может быть использовано в ОС или уже используется самой платой и UEFI.

ASRock 990FX Extreme9

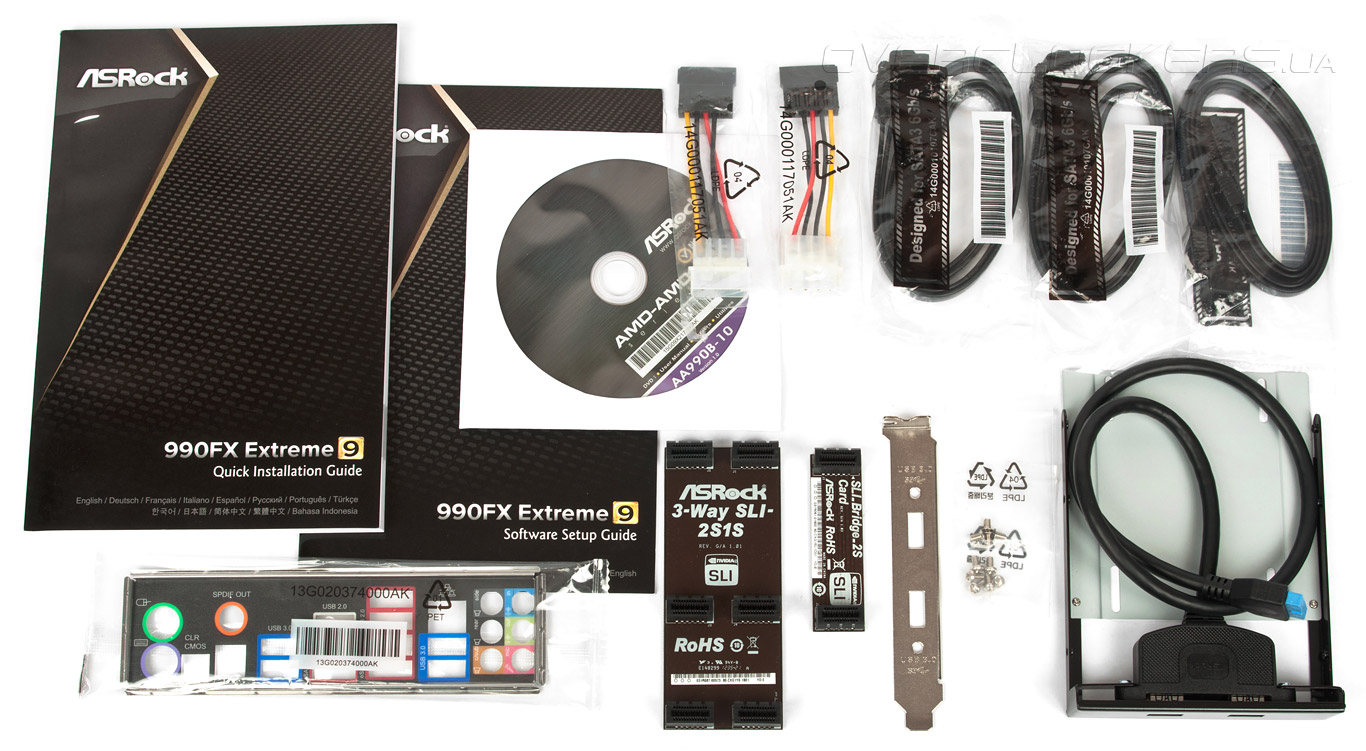

Внутри коробки находятся два картонных модуля — непосредственно с самой «материнкой» и дополнительными аксессуарами. Набор таковых достаточно богат:
  • подробное многоязычное руководство пользователя, среди прочих языков есть и русский;
  • руководство по UEFI на английском языке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнезд;
  • шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъемом на одном из концов;
  • два переходника питания Power SATA;
  • два жестких мостика для организации SLI из двух и трёх видеокарт;
  • набор для вывода USB 3.0-гнёзд наружу системного блока с возможностью установки 2,5” устройства (SSD).
ASRock 990FX Extreme9

Присутствующий в комплекте модуль с портами USB 3.0 и вставляемый в отсек 3,5” давно известен по высокоуровневым платам ASRock. Помимо вывода на переднюю панель корпуса высокоскоростного интерфейса он позволяет установить 2,5” накопитель. Если же не окажется свободного отсека для установки модуля, то разъемы USB 3.0 можно будет вывести на заднюю стенку корпуса, присоединив их к специальной комплектной заглушке слота расширения.


Внешний вид

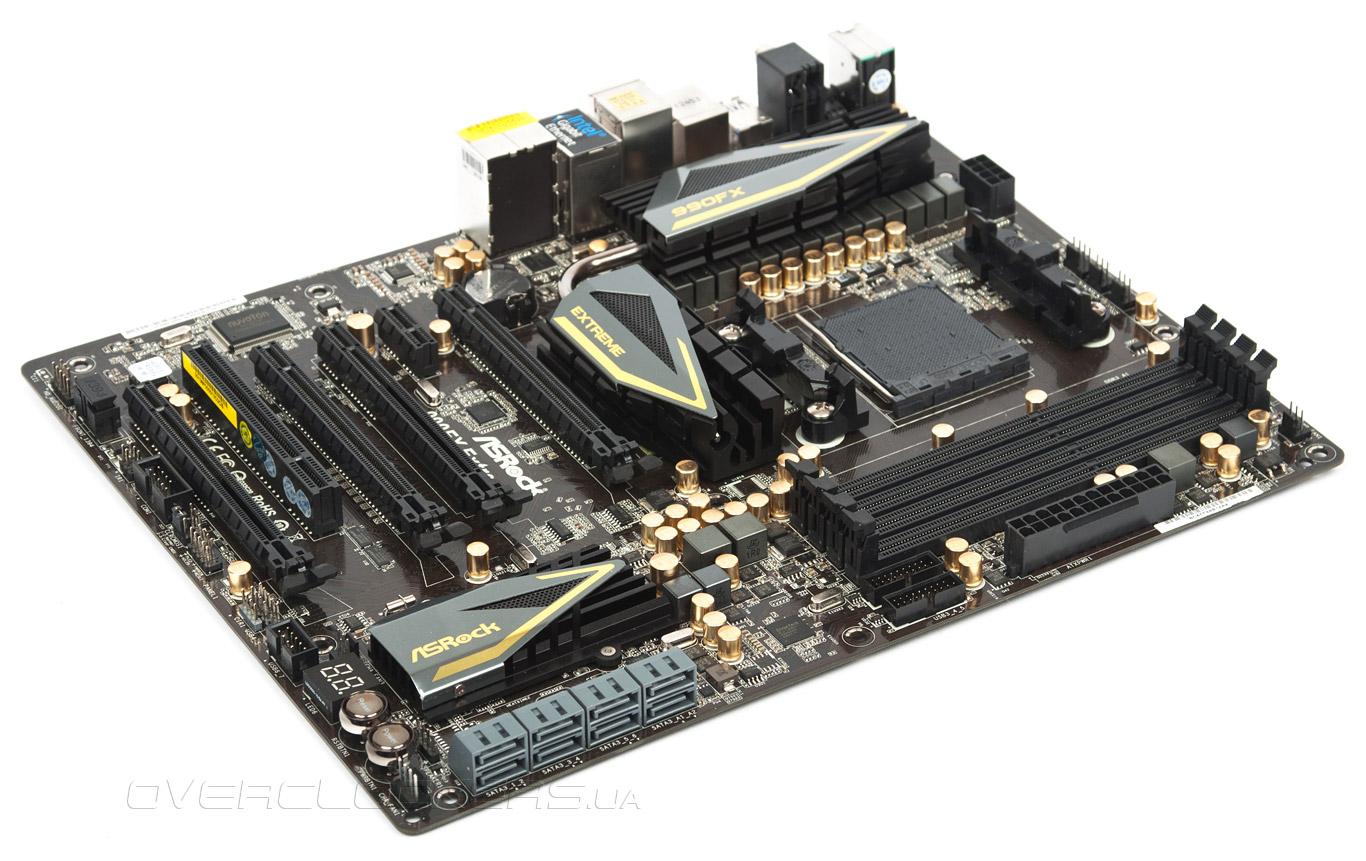

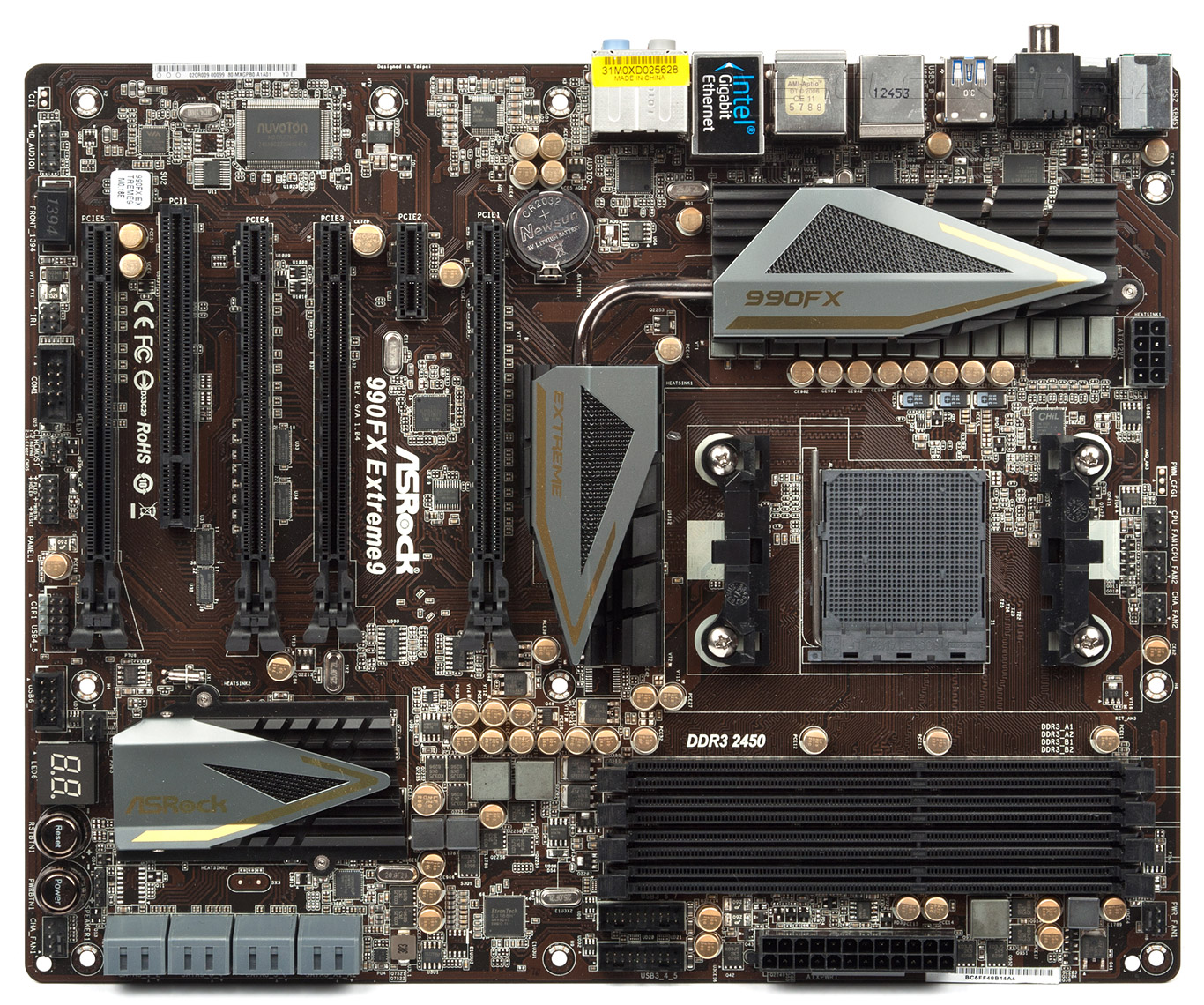

Плата соответствует полноразмерному форм-фактору ATX, вся ее поверхность полностью заполнена разнообразными элементами. Возможность объединения трёх видеокарт в единую мощную конфигурацию является отличительной чертой продукта на самом современном наборе системной логики AMD. Отметим удачное расположение второго полноскоростного разъема PCI-E x16 — по счету он четвёртый. В случае использования двух видеокарт каждая из них может занимать три слота расширения. Впрочем, такой почерк характерен для подавляющего большинства «материнок» этого уровня. Старый PCI разъем смещен вниз, таким образом, появляется возможность его использования при задействовании лишь одной видеокарты. Самый нижний разъем PCI-E x16 сможет поровну разделить 16 линий с выше идущим в случае использования трёх видеокарт.

ASRock 990FX Extreme9

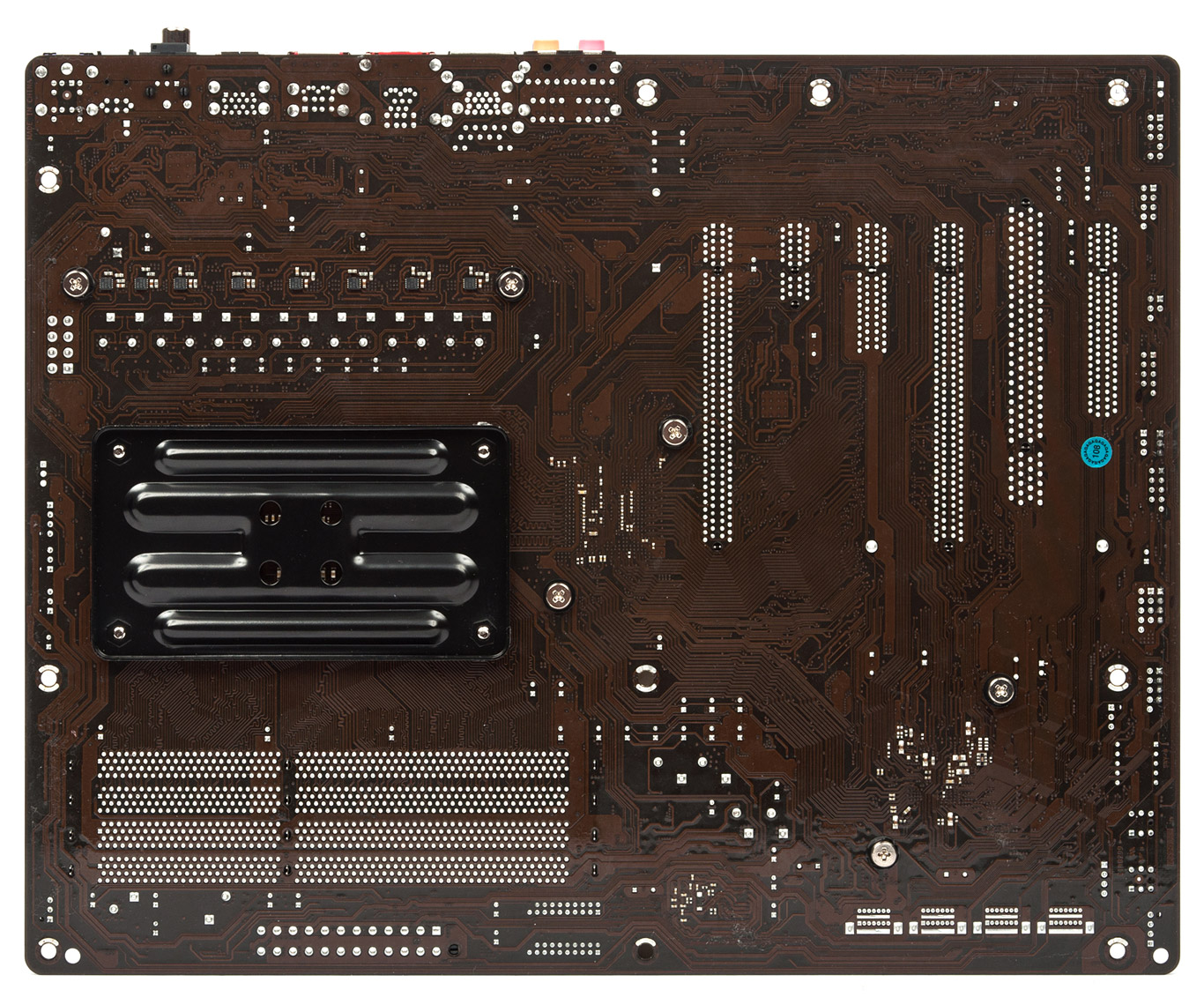

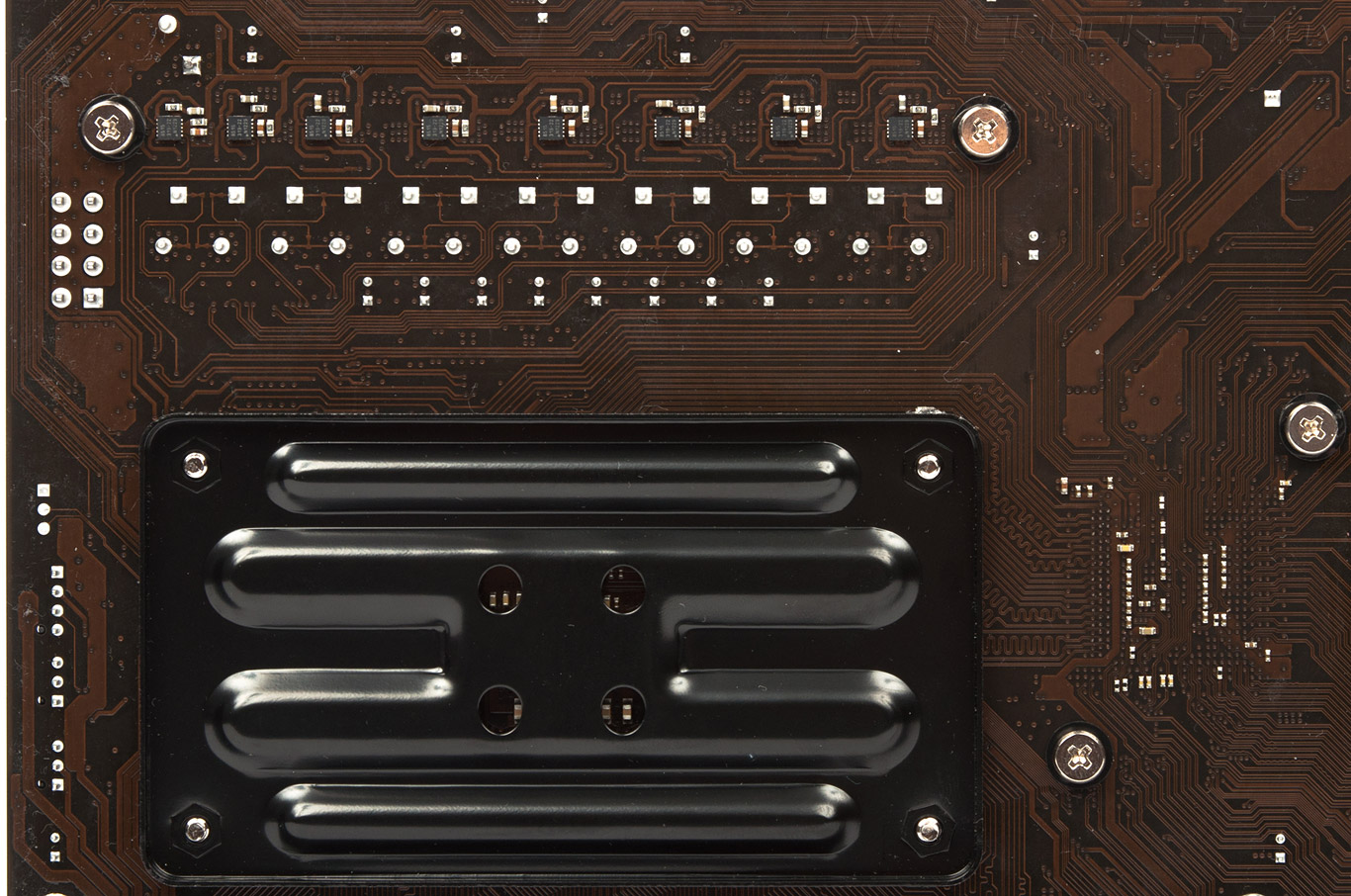

На обратной стороне платы практически нет элементов. Лишь в зоне VRM размещены восемь драйверов «цифровой» подсистемы питания процессора.

ASRock 990FX Extreme9

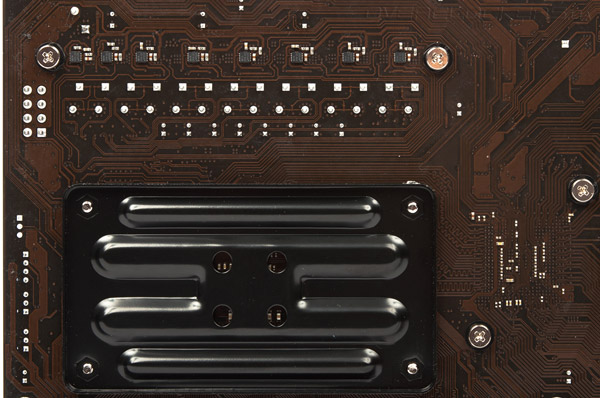

Отметим винтовое крепление всех установленных на плате радиаторов, а также наличие штампованной металлической пластины для предотвращения выгибания платы под массивными системами охлаждения ЦП.

Южный мост охлаждается довольно большим по площади радиатором, температура которого во время тестирования не вызывала никаких волнений.

ASRock 990FX Extreme9

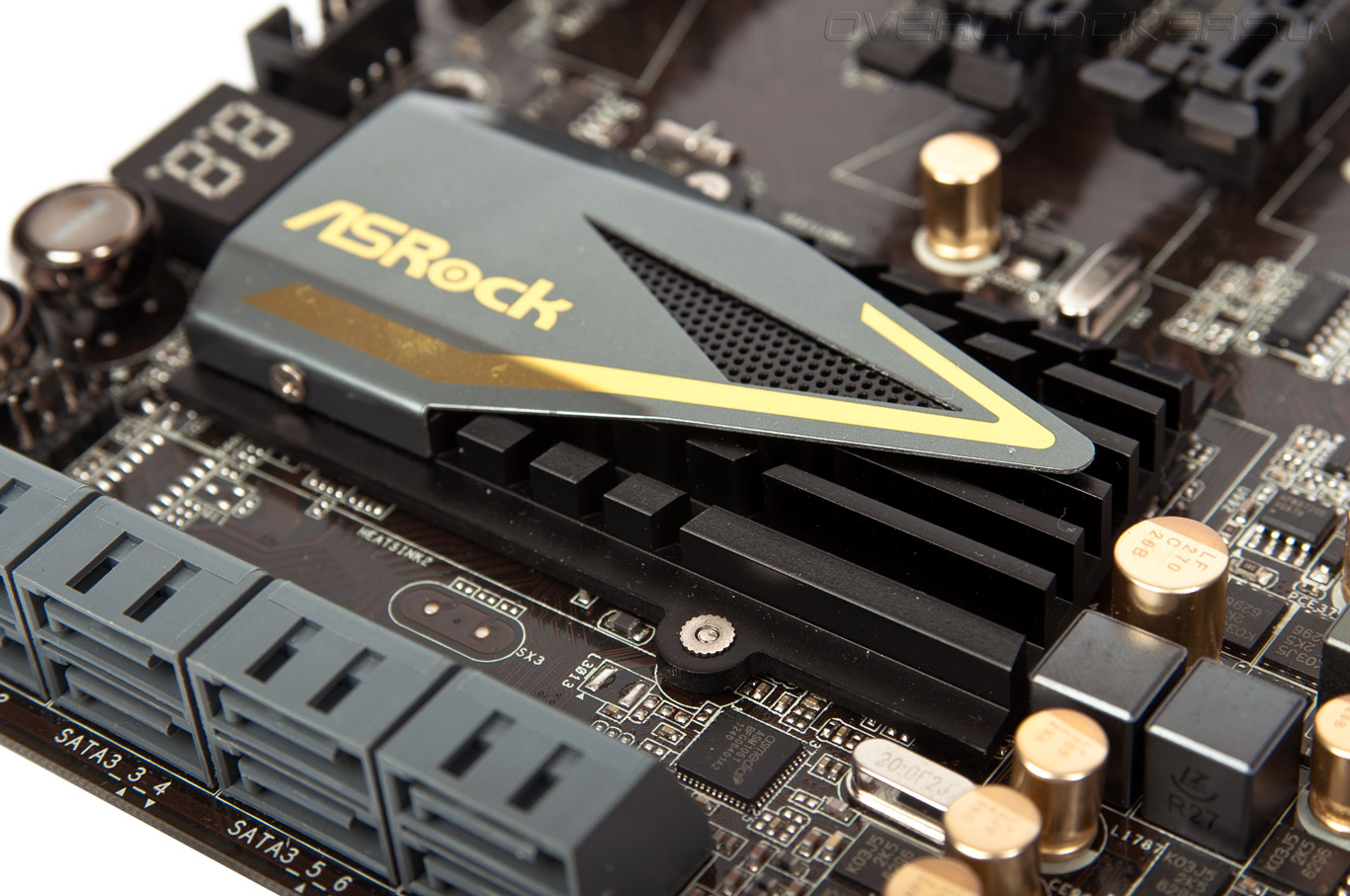

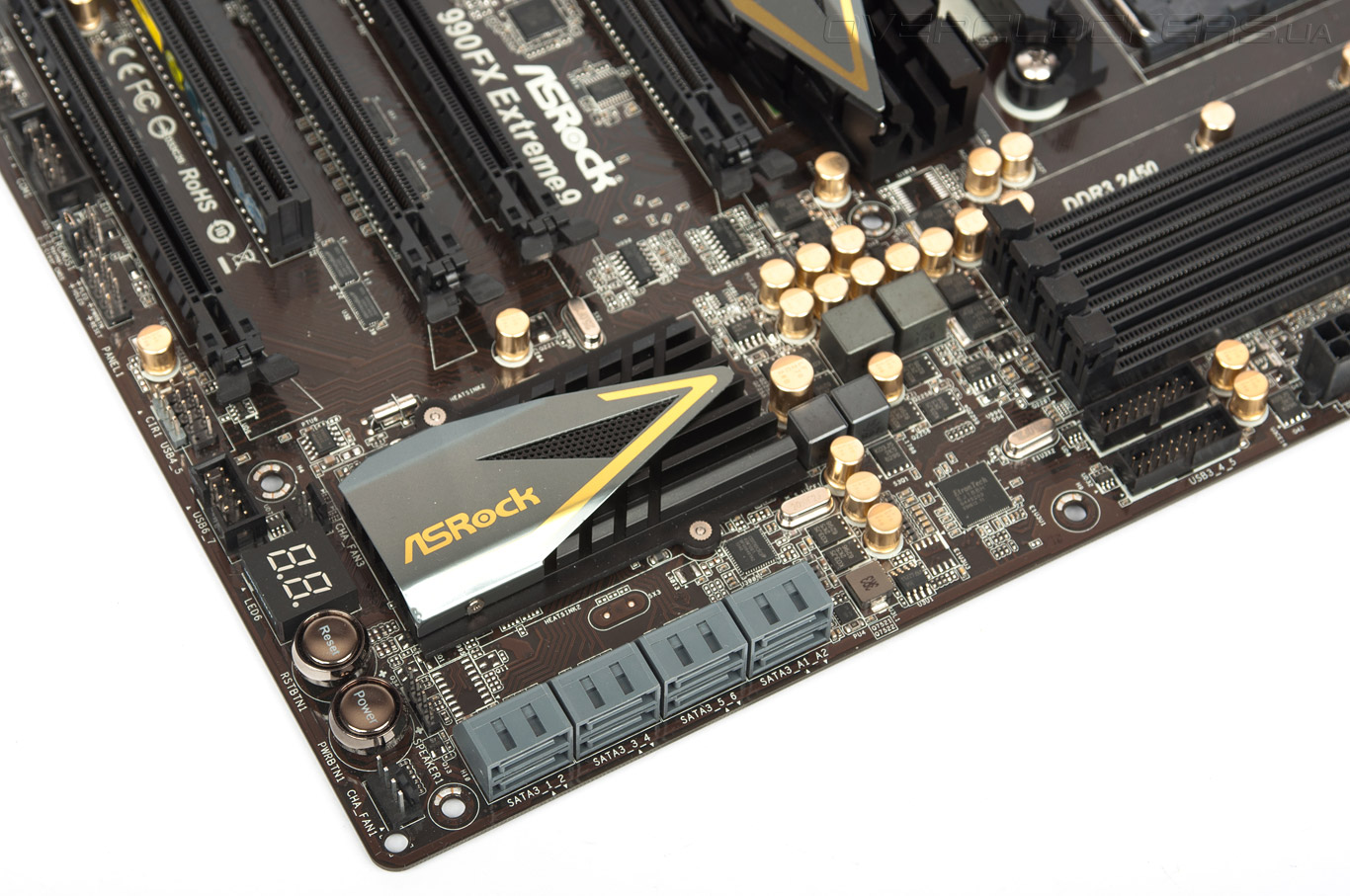

Логично, что все SATA-порты повернуты на 90° по отношению к плате. Отметим внятную графическую градуировку по их расположению.

Вдоль нижнего и правого краев платы расположены все доступные для расширения конфигурации гнезда. Кнопки включения и перезагрузки находятся на привычном месте колодки подключения корпусных элементов управления и индикации.

ASRock 990FX Extreme9

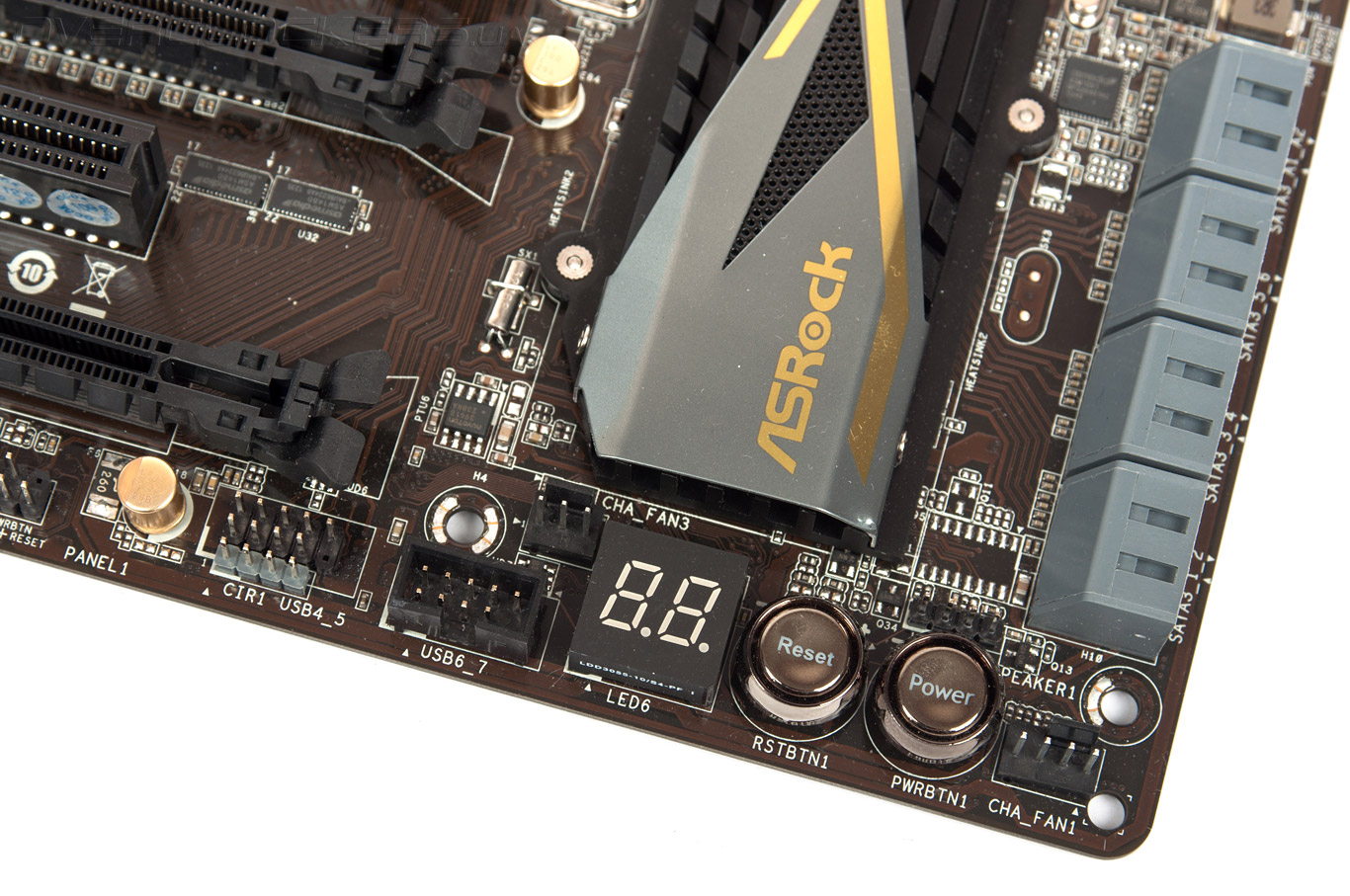

Интересно, что красная подсветка на них активируется вместе с работой POST-индикатора, иными словами — лишь во время загрузки системы. Хотелось бы, чтобы они горели всегда, пусть в полсилы, а POST-индикатор отображал какую-то полезную информацию, например, температуру процессора в свободное от основной своей роли время.

ASRock 990FX Extreme9

Батарейка вынесена поближе к северному мосту, возможно, наличие PCI-E x1 на этом месте смотрелось бы более логичным. К слову, для сброса настроек можно воспользоваться как привычной перемычкой, так и кнопкой, расположенной на задней панели платы. Модуль сетевого адаптера расположен непосредственно за гнездом Ethernet. Звуковой кодек ALC898 также разместили поближе к задней панели.

ASRock 990FX Extreme9

Питание процессора обеспечивается при помощи гнезда EPS12V. Также у верхней грани сосредоточено обильное количество разъемов для подключения вентиляторов.

ASRock 990FX Extreme9

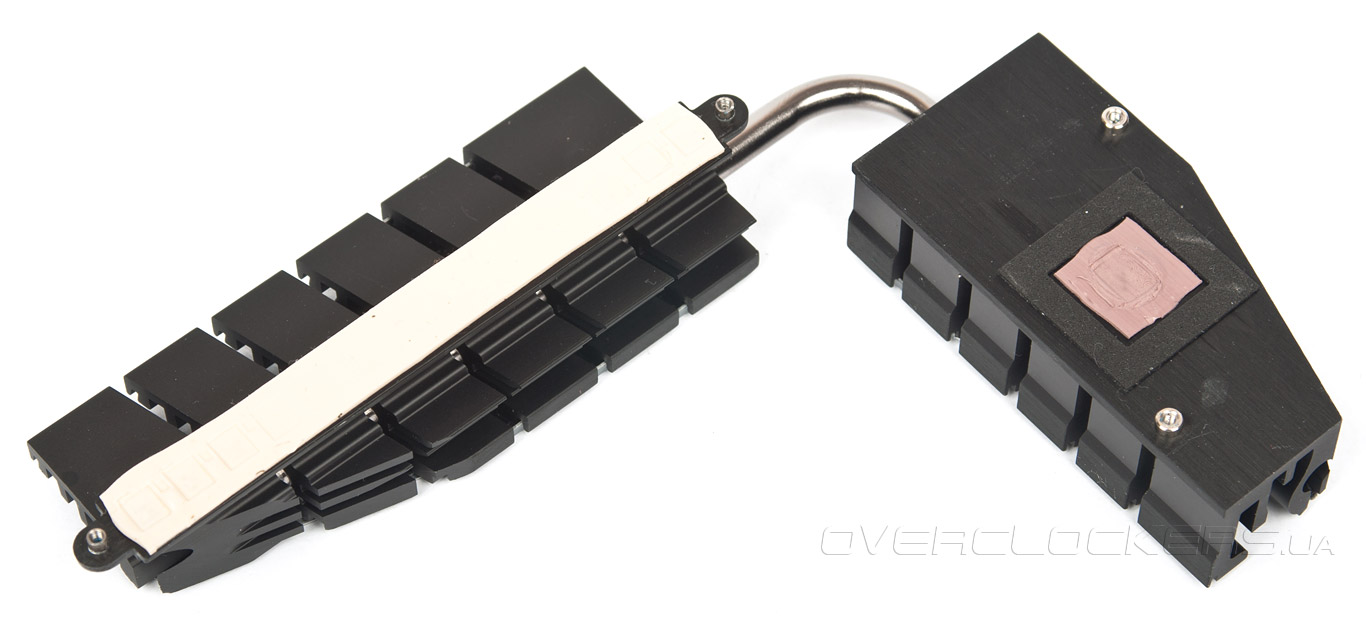

Охладители северного моста и силовой подсистемы питания ЦП объединены тепловой трубкой. Сами радиаторы достаточно массивны и обладают не только красотой исполнения, а и хорошим оребрением.

ASRock 990FX Extreme9

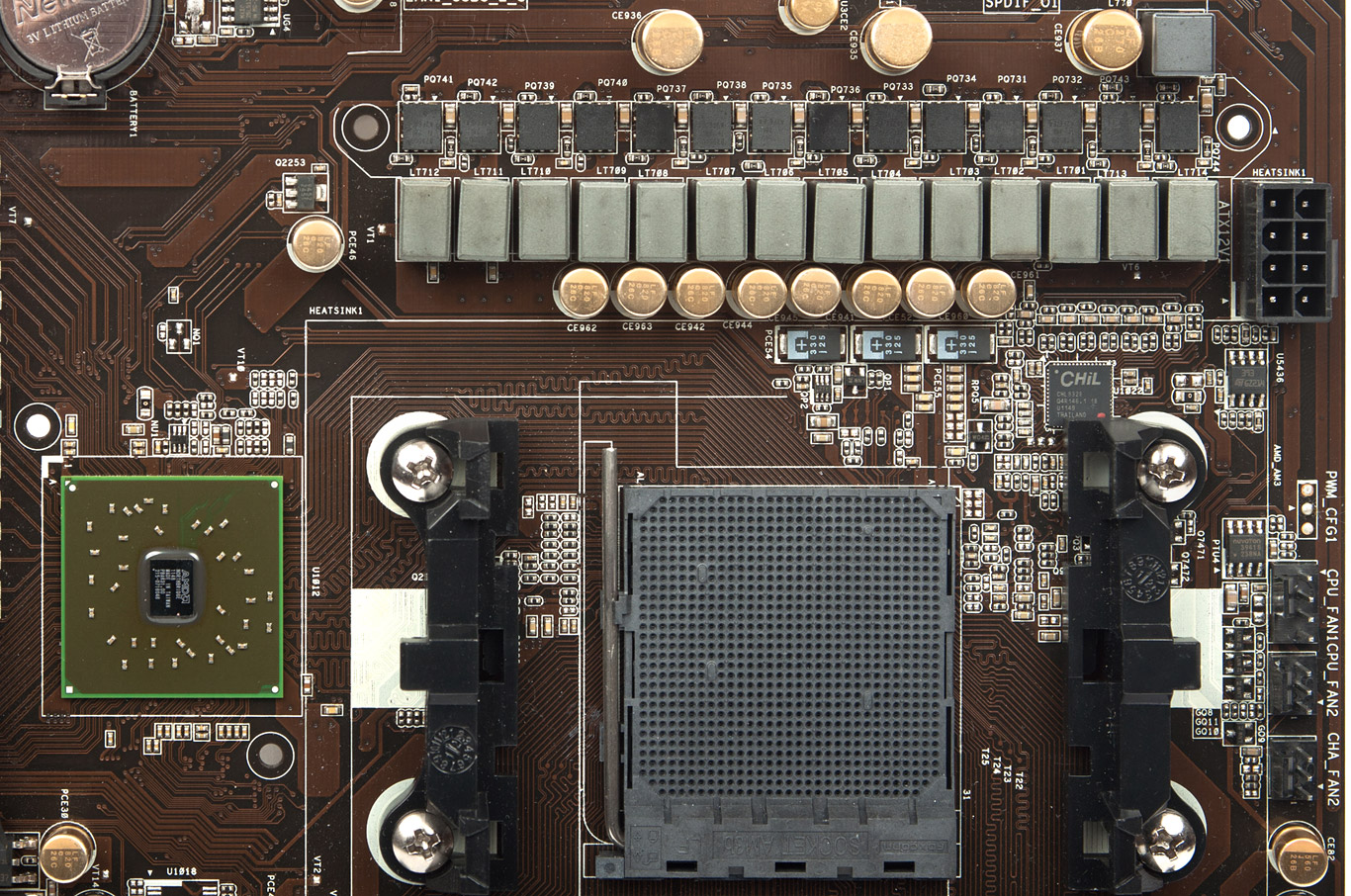

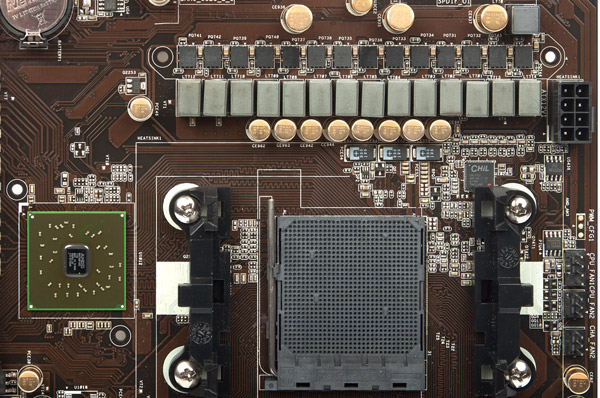

В основе преобразователя питания лежит восьмифазный ШИМ-контроллер производства компании International Rectifier CHL8328. Таким образом, схема подключения приобретает вид 6+2 фазы.

ASRock 990FX Extreme9

В то же время, на снимке видны 14 фаз — основная часть из них виртуальная и выполнена за счет драйверов CHL8515.

ASRock 990FX Extreme9

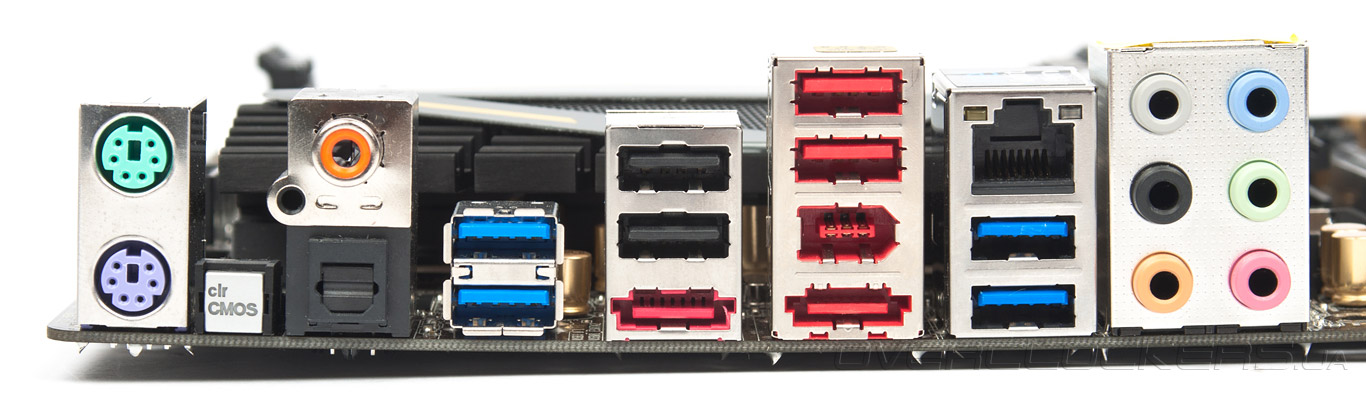

К задней панели предъявить какие-либо замечания сложно — есть все необходимые интерфейсы:
  • два порта PS/2;
  • оптический и коаксиальный S/PDIF;
  • четыре порта USB 3.0 и четыре USB 2.0;
  • два eSATA;
  • FireWire;
  • сетевой разъем;
  • шесть аудио гнезд;
  • кнопка Clr CMOS.
ASRock 990FX Extreme9

Каким бы заделом и конструктивными изысками не обладал продукт, немаловажным является качество реализации UEFI, приступим к его изучению>>>
