ASUS Matrix GTX580 P/2DIS/1536MD5
Начнем мы с самого мощного одночипового GeForce в модельном ряду ASUS. Видеоадаптер с названием Matrix относится к серии продуктов ROG (Republic of Gamers), что предполагает улучшенные характеристики и повышенный разгонный потенциал.
Большая коробка Matrix выполнена в узнаваемом стиле, присущем материнским платам линейки ROG. К нам в руки попал тестовый семпл без упаковки, поэтому в качестве иллюстрации мы воспользуемся изображением с сайта производителя.
Розничная коробочная версия поставляется со следующим набором аксессуаров:
- переходник DVI/D-Sub;
- два переходник питания;
- мостик SLI;
- диск с драйверами и дополнительным ПО;
- инструкции.
Карта просто огромная. Ее длина 29 см не рекордная, но по ширине и толщине мало кто может поспорить с ней. Система охлаждения занимает целых три слота.
Сбоку кулера есть большой логотип ASUS Matrix, который имеет динамически изменяющуюся подсветку — цвет меняется от красного к синему с разными оттенками.
В работе выглядит весьма симпатично. Есть еще и дополнительная «иллюминация». Над разъемами питания расположены светодиоды, сигнализирующие о нормальном подключении соответствующих кабелей.
Почти вся обратная сторона платы закрыта перфорированной металлической пластиной.
На заднюю панель вынесено два разъема DVI, DisplayPort и HDMI. Есть еще кнопка Safe Mode, которая сбрасывает все настройки BIOS в изначальное состояние.
В углу платы с обратной стороны есть группа контактов для замера рабочих напряжений. В другом углу расположены контактные площадки, замыкая которые, можно отключить защиту от высокого напряжения и перегрева (Disable OCP), повысить напряжение PLL и на памяти (PEXVDD и FBVDDO), увеличить частоту работы Super Hybrid Engine (Power PWM Freq).
С учетом расположения этих контактов, доступ к ним в корпусе будет затруднен. Впрочем, простому пользователю это не понадобится. А если будет производиться экстремальный разгон, то система все равно будет функционировать в виде открытого стенда. Но нельзя не отметить, что видеокарты MSI Lighting с переходничками и джамперами в использовании будут намного удобнее.
На лицевой стороне платы, с краю находятся три кнопки. Две позволяют регулировать напряжение GPU. Красная включает турбо-режим для вентиляторов, переключая их на максимальные обороты. Кстати, рядом же расположена еще одна группа контактов для замера напряжений, которая дублирует контакты с обратной стороны.
Взглянем ближе на систему охлаждения. Она напоминает хорошо знакомый кулер у видеокарт серии DirectCU II.
Несмотря на внушительный внешний вид всей конструкции, основной объем занимают два больших вентилятора. Радиатор тонкий и небольшой. Зато он включает пять тепловых трубок, которые напрямую контактируют с поверхностью графического процессора.
Вентиляторы Everflow M29025SU имеют лопасти диаметром 95 мм. Высота их как у обычных корпусных вентиляторов — 25 мм. Такое сочетание небольшого радиатора и мощных вентиляторов кажется весьма спорным, но ранее мы имели возможность убедиться в эффективности подобной системы на примере ASUS ENGTX570 DCII/2DIS/1280MD5.
Вот так скромненько выглядит радиатор на фоне платы без своего кожуха с вентиляторами.
На компоненты системы питания установлен радиатор, накрывающий значительную часть платы.
Задняя пластина радиатором не является, никаких термопрокладок нет, да и все элементы расположены на лицевой стороне платы. Зато такая пластина предотвращает изгиб текстолита.
Дизайн платы Matrix GTX580 P/2DIS/1536MD5 кардинально отличается от референсного. Система питания занимает половину платы. Задействовано два восьмиконтаткных разъема питания.
Преобразователь напряжения графического процессора включает 16 фаз — восемь линий по два канала под управлением ASP0A13.
Основной контроллер — SHE ASP0907. Возле него распаяна микросхема с маркировкой iROG. Скорее всего, она отвечает возможности управления напряжением и оборотами. Система питания памяти включает две фазы под управлением контроллера uP6205A.
Видеокарта выполнена по технологии Super Alloy Power, что подразумевает использование качественных энергоэффективных и долговечных компонентов.
Графический процессор GF110-375-A1 собственной персоной:
Объем памяти в 1536 МБ набран 12 микросхемами Samsung K4G10325FE-HC04.
В отличие от оверклокерских видеокарт других производителей, ASUS Matrix ограничивается небольшим заводским разгоном GPU с 772/1544 до 816/1644 МГц. Память GDDR5 и вовсе работает на рекомендованной частоте в 4008 МГц.
Для мониторинга и контроля рабочих параметров видеокарты рассчитана специальная утилита ASUS GPU Tweak. Интерфейс и возможности ее не хуже чем у популярного MSI Afterburner. А с учетом того, что последняя не может отслеживать большую часть параметров у данной карты, то альтернативы ASUS GPU Tweak нет.
В помощью родной утилиты на Matrix можно отслеживать несколько рабочих напряжений, температуры GPU, памяти, платы и компонентов питания. Отдельно мониторятся данные тахометра для каждого вентилятора и даже их обороты можно регулировать раздельно. Программной регулировке кроме основного напряжения GPU поддается PLL и напряжения питания памяти (после включения соответствующих пунктов в меню).
В номинальном режиме при 12-минутной нагрузке демо Ambush из Crysis Warhead Benchmarking Tool на максимальных настройках качества в Full HD температура ядра не превысила 70 °C (открытый корпус, 24 градуса в помещении). Вентиляторы раскручивались до 26—28% от максимума (примерно 1450—1500 об/мин). Отличный результат — холодно и тихо. И это при том, что напряжение GPU завышено аж до 1,088 В, хотя у референсных карт оно обычно ограничивается значением 1,0 В.
Мы решили подобрать более экономичный режим и начали снижать рабочее напряжение. Выигрыш от этого оказался не очень значительный — ниже 1,063 В карта работала нестабильно. На рабочих температурах и шуме это почти никак не сказалось — в Crysis: Warhead вентиляторы в автоматическом режиме управления оборотами по-прежнему работали на 26—28%, ядро стало холоднее всего лишь на один градус. Зато энергопотребление карты удалось понизить.
Мощная система питания и качественный кулер внушают надежды на хороший разгон. Однако есть одно большое «но», которое не дает реализовать весь частотный потенциал ASUS Matrix. Напряжение на ядре ограничено максимумом в 1,15 В. И с таким напряжением карта сохраняла полную стабильность только на частоте 915/1930 МГц. Не густо, аналогичных результатов нам удавалось достичь и на референсе. Что-то большее можно получить только при аппаратном вольтмоде. Память порадовала результатом в 4740 МГц, что выше результатов разгона памяти у референсов, ранее побывавших в нашей лаборатории.
Похоже, производитель исходит из того, что простому геймеру частоты свыше 900 МГц не особо нужны, а для экстремального разгона все равно придется прибегать к аппаратной модификации. Поэтому и ограничения по софтвольтмоду такие жесткие. Отметим еще, что на MSI Lighting и Gigabyte GV-N580SO-15I практический разгон при невысоких оборотах обдувающих вентиляторов не превышал 905-915 МГц для ядра. Хотя на максимальных оборотах из карт можно было выжать больше. Мы для тестов повышали обороты до 100%. Гул при этом невыносимый. Попытки добиться стабильности в тихом режиме при таких частотах оказались безуспешными. Пришлось немного снизить напряжение до 1,138 В, а частоты до 900/1800/4660 МГц.
И в таком режиме видеокарта отлично работала при оборотах на 40%. Очень тихой ее тоже не назвать, шум уже заметен, но вполне терпим. При оборотах на 28% (как в номинале) пройти тесты не удавалось.
ASUS EAH6970 DCII/2DI4S/2GD5
Теперь взглянем на старший одночиповый видеоадаптер AMD шеститысячной серии производства ASUS. Большая коробка с легко узнаваемы фирменным стилем оформления. Судя по надписи на лицевой стороне, система охлаждения эффективнее стандартной «турбины» на 20 градусов.
Комплект поставки такой:
- переходник DVI/HDMI;
- переходник питания на PCI-E 6-pin/8-pin;
- мостик CrossFire;
- диск с драйверами и дополнительным ПО;
- инструкции.

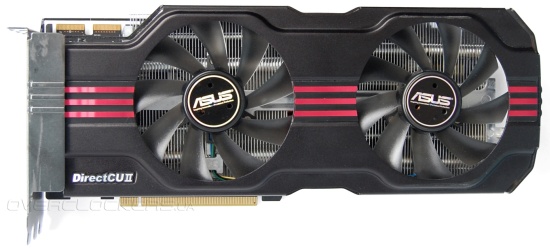

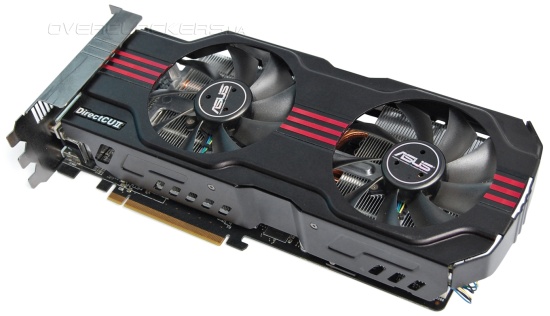

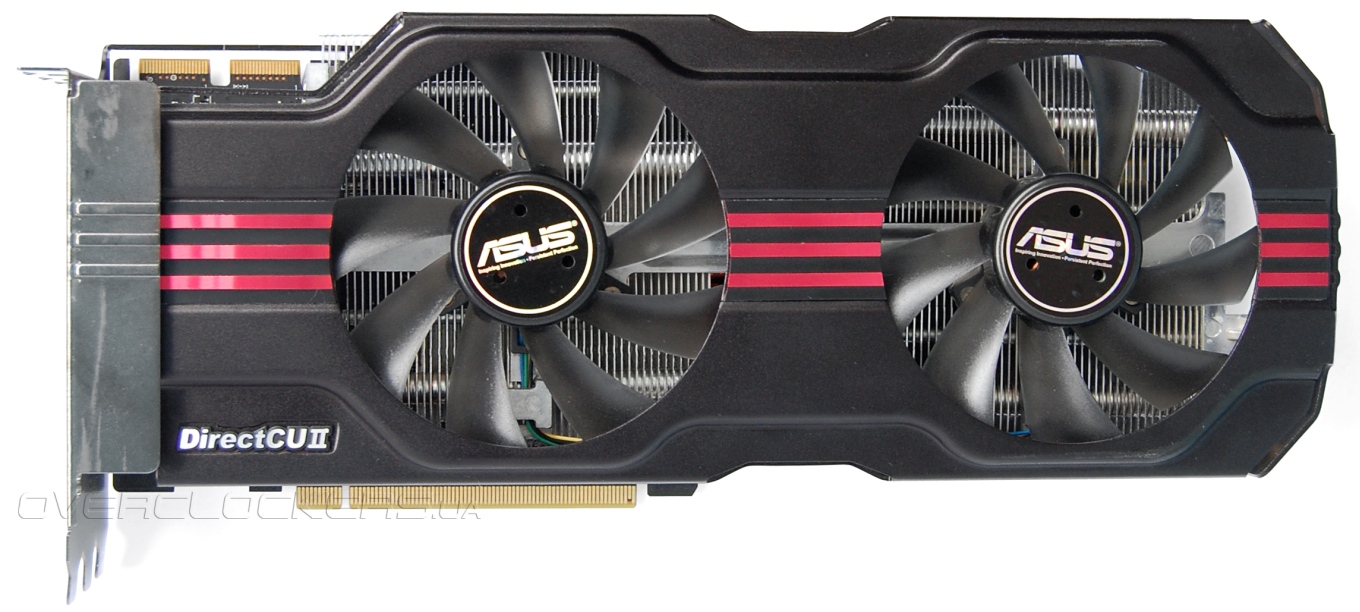

Система охлаждения длиннее платы.

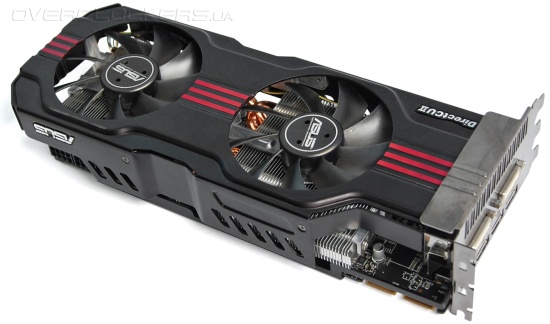

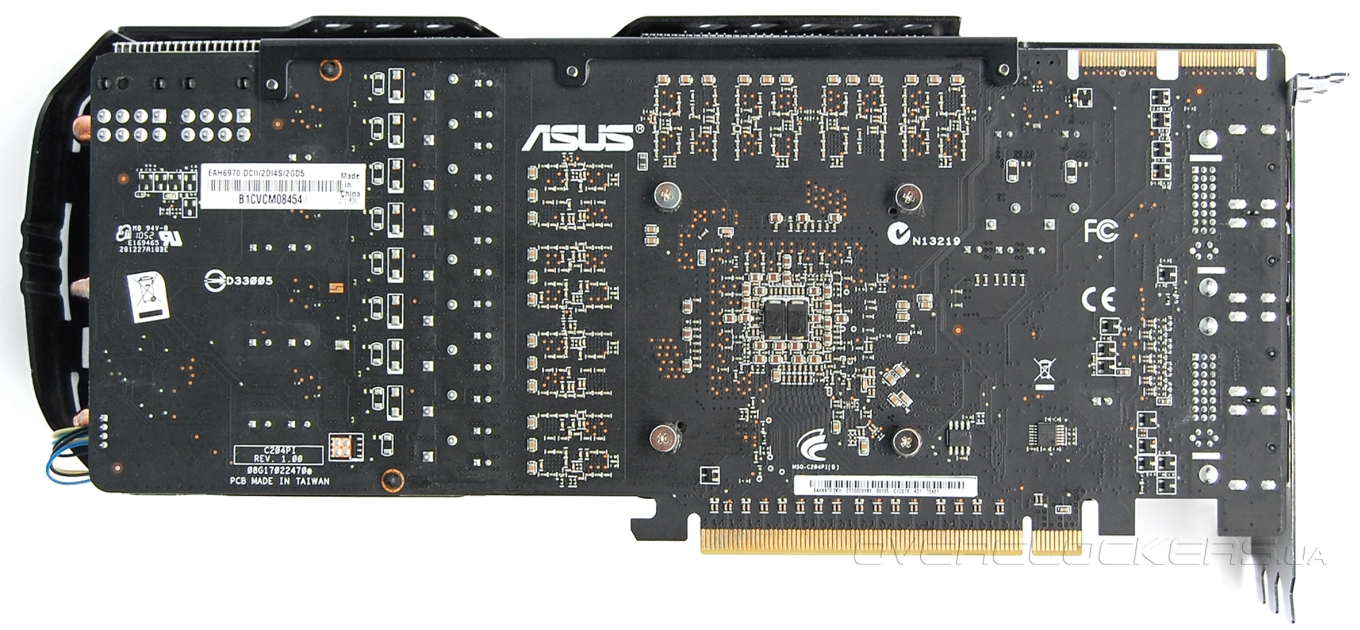

Массивный тяжелый кулер прикручен всего четырьмя винтами, поэтому сбоку платы имеется ребро жесткости. Задняя сторона обходится без перфорированной пластины.

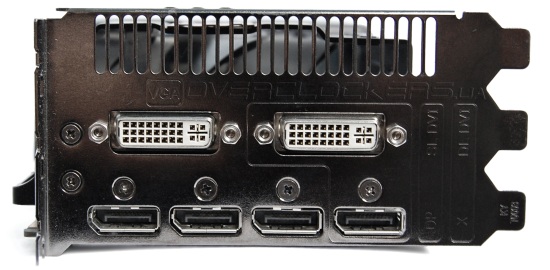

Коммуникационные возможности представлены двумя разъемами DVI и четырьмя Display Port. Подключение по HDMI возможно через комплектный переходник.

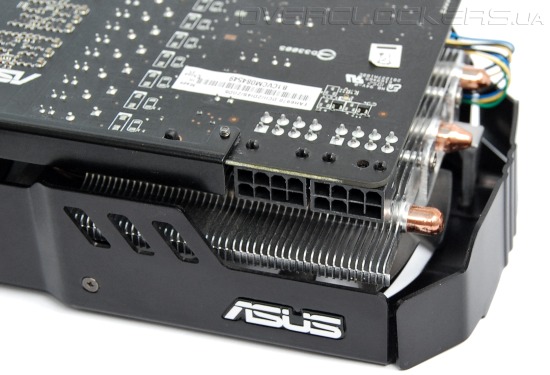

Если обычный Radeon HD 6970 оснащен восьми- и шестиконтактными разъемами питания, то ASUS двумя восьмиконтактными.
Система охлаждения — стандартный кулер DirectCU II, который используется на всех видеокартах этой серии. Да и с Matrix разница только в кожухе и отсутствии подсвечиваемого логотипа.

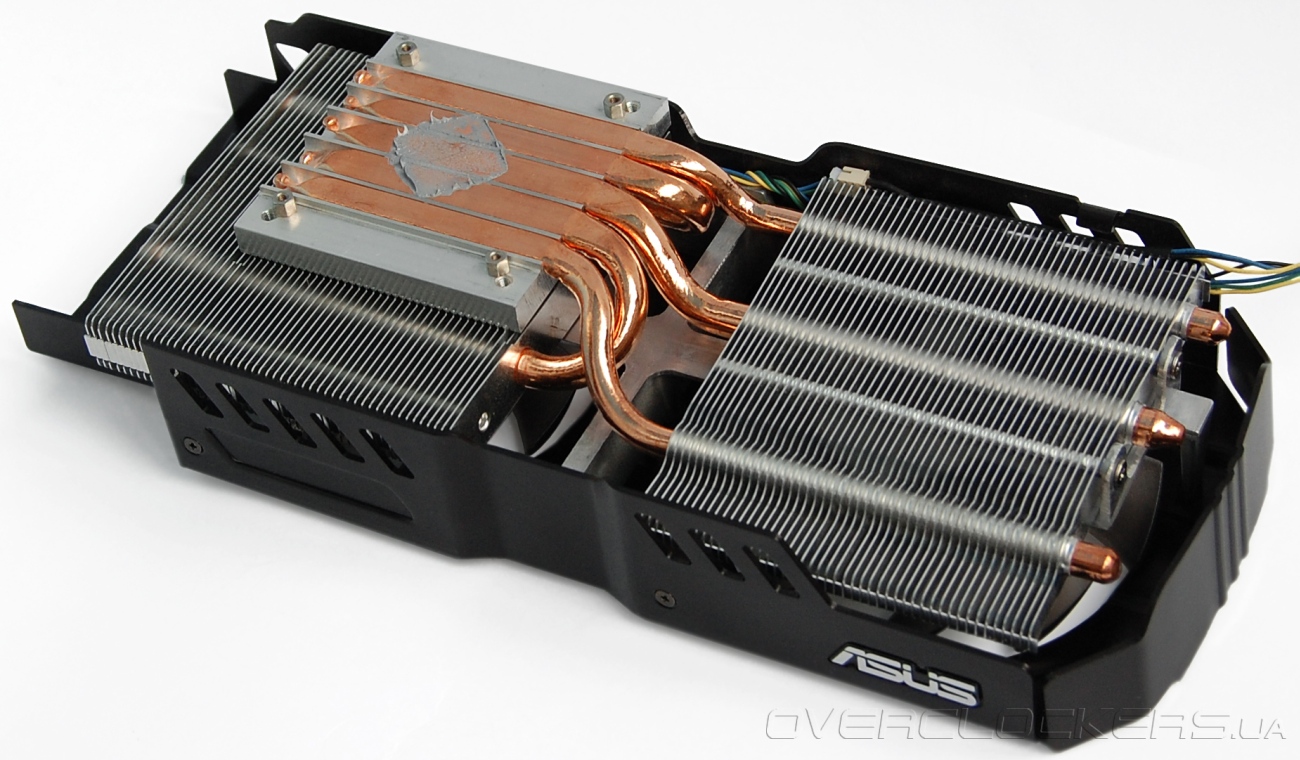

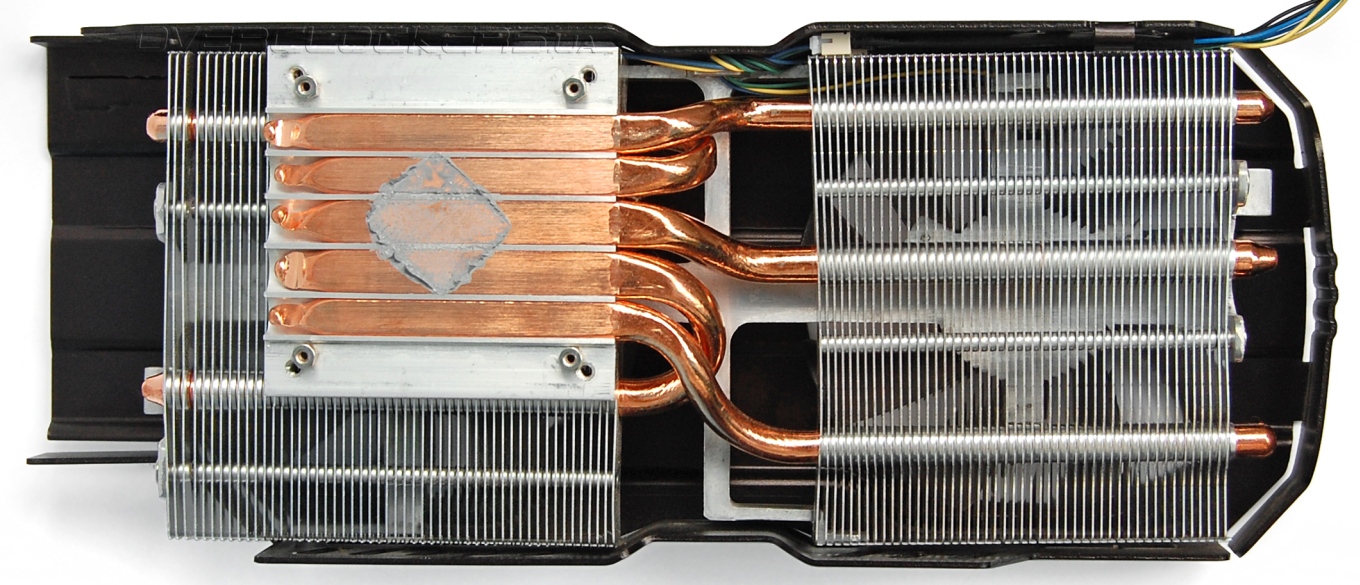

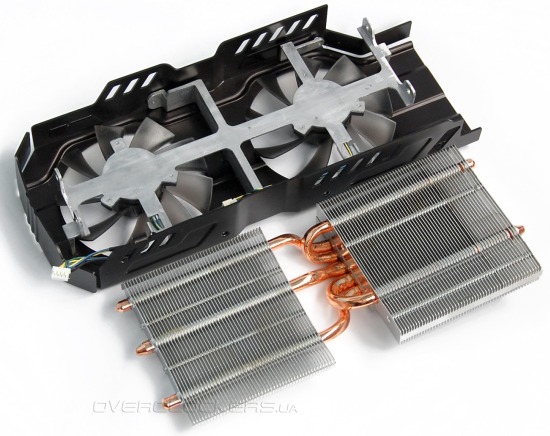

Пять толстых тепловых трубок несут на себе две секции алюминиевых пластин. Радиатор не отличается большими размерами, чего не скажешь о металлическом кожухе и массивной алюминиевой рамке, в которой прикручены два вентилятора Everflow. Последние тоже отнюдь не маленькие — диаметр крыльчатки 95 мм при общей высоте вентилятора 25 мм.

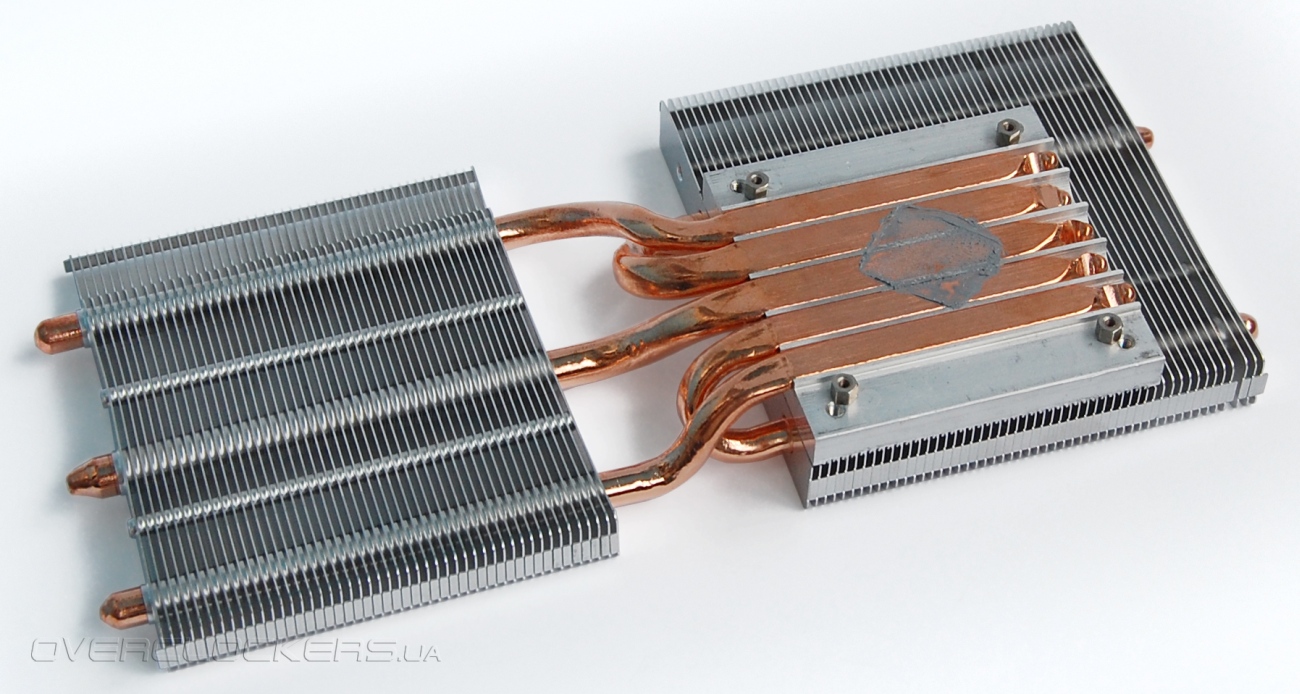

По отпечатку термопасты видно, что кристалл контактирует с тремя трубками из пяти.

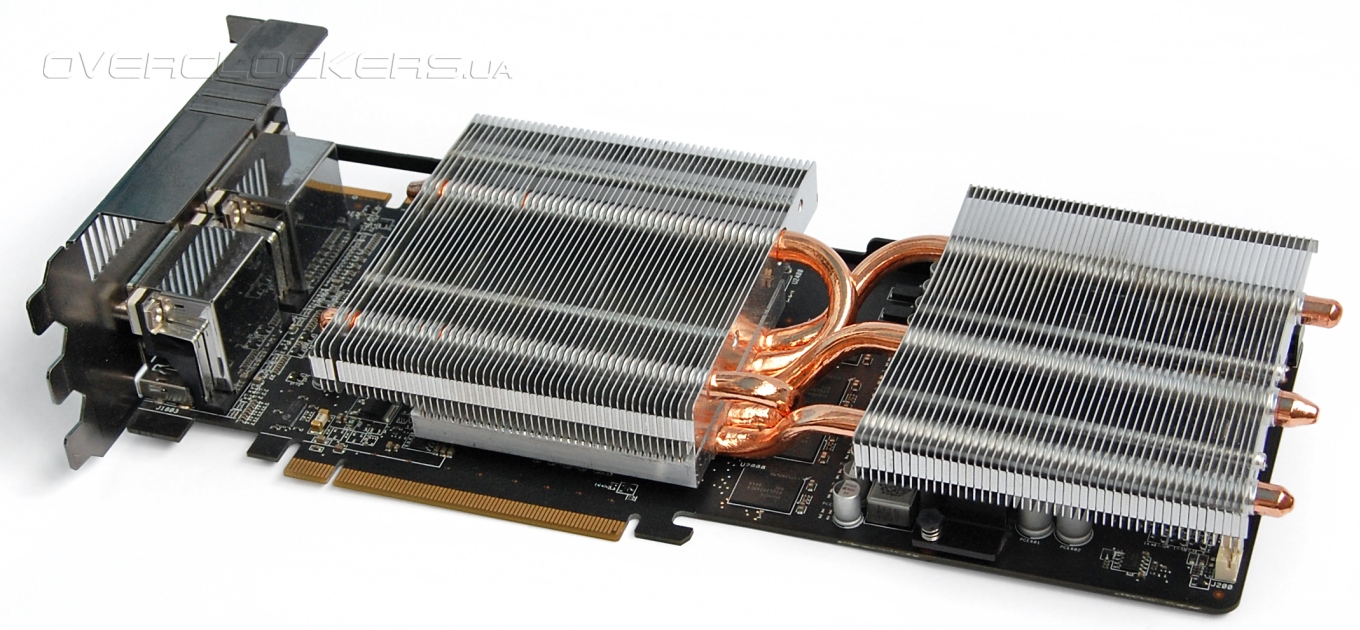

Общее фото радиатора на фоне платы позволит примерно оценить его размеры.

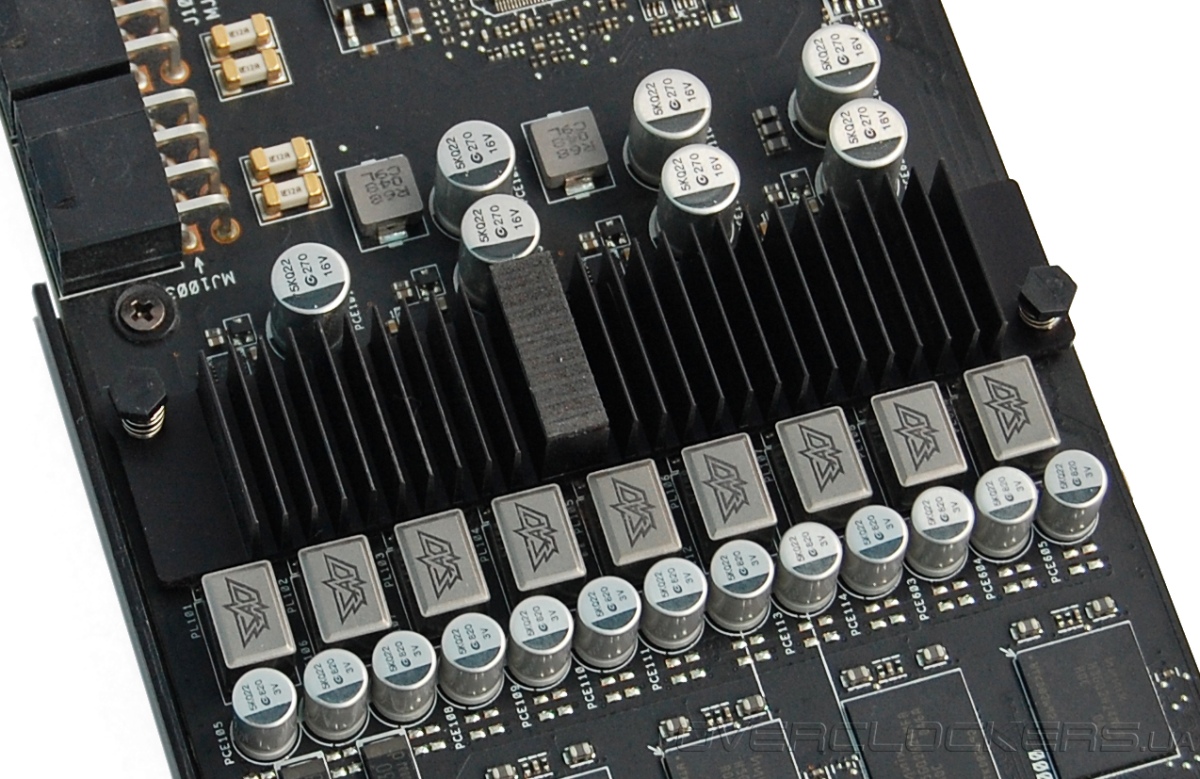

Небольшой ребристый радиатор отвечает за охлаждение транзисторов в цепи питания. На нем есть упругая «подкладка» под кулер.

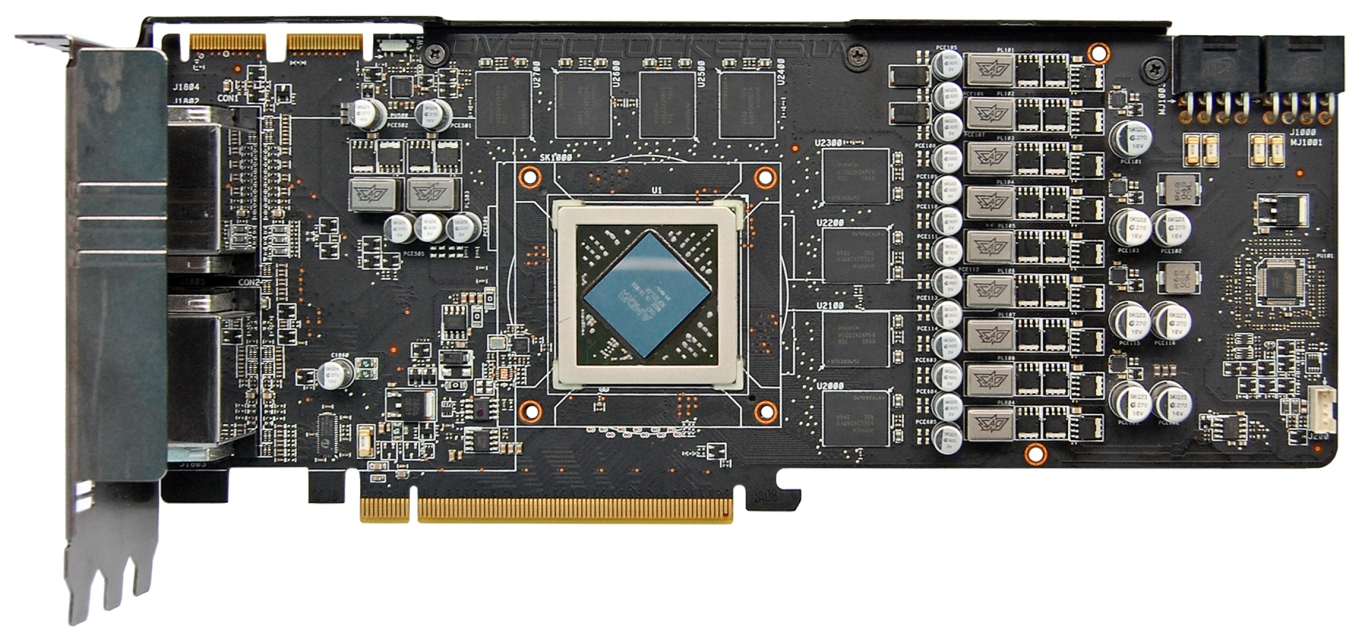

Дизайн PCB далеко ушел от референсного.
Система питания ядра усилена и включает восемь фаз (по две линии на один MOSFET Driver uP6282) под управлением контроллера SHE ASP0907.

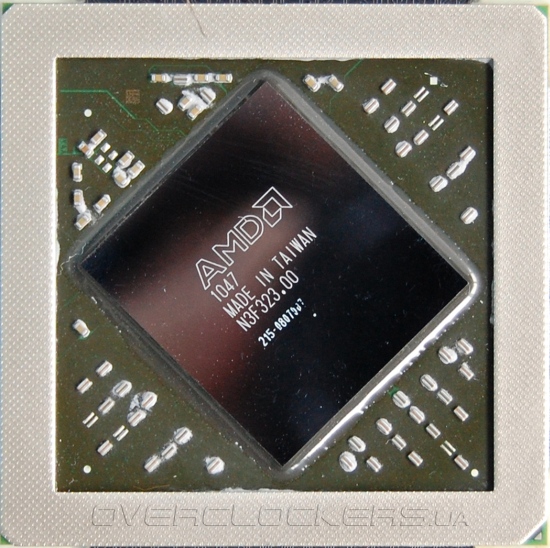

Графический процессор Cayman:

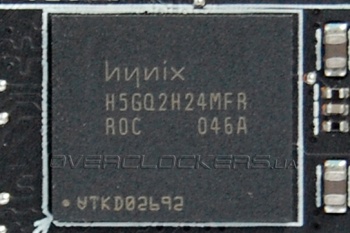

Объем видеопамяти стандартный — 2048 МБ. Распаяно восемь микросхем Hynix H5GQ2H24MFR R0C.

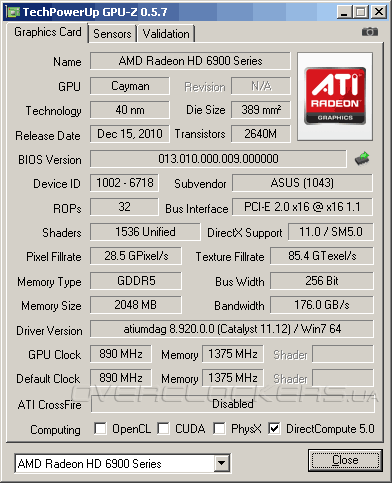

Рабочие частоты незначительно отличаются от стандартных спецификаций. Ядро разогнано на 10 МГц и функционирует на 890 МГц. Память работает на эффективной частоте в 5500 МГц. Питающее напряжение GPU стандартное — 1,075 В. В простое частоты снижаются до 250/600 МГц.
Немного удивила рабочая температура ядра. После 70 градусов у Matrix от данного Radeon мы ожидали еще меньшего нагрева и шума. На деле же Crysis: Warhead сумел легко прогреть графический процессор до 79 °C, а обороты достигли 33—36% (1700—1830 об/мин). То есть карта с более холодным и экономичным GPU вышла немного горячее и шумнее. Сразу же вспоминается, что кристалл контактирует с тремя тепловыми трубками. Все равно это лучше референса, для которого 90—92 °C является нормальной рабочей температурой. Потом мы еще заменили термопасту, и это позволило снизить температуру на десять градусов. А вот замена термоинтерфейса у Matrix не принесла никакой пользы для номинального режима.

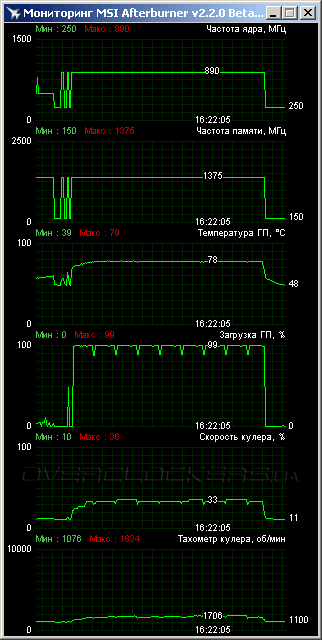

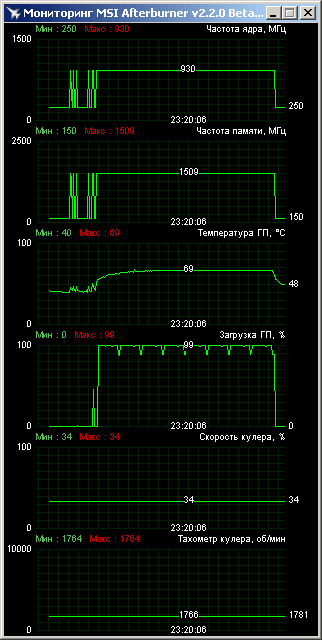

Как видно по верхнему скриншоту, MSI Afterburner полноценно работает с данной картой. Функционирует мониторинг оборотов, управлять ими с помощью утилиты тоже можно. У Matrix это были доступно только при использовании родного ПО. В данном случае ASUS GPU Tweak был бы интересен пользователю только возможностью программной регулировки напряжением GPU, если бы данная функция работала. На деле же, повысить напряжение не удавалось. Зато GPU Tweak мог вызвать зависание системы, потому как неправильно определял номинальное напряжение и пытался сбросить его до 1,075 В при нажатии кнопки сброса на начальные установки. А вот старая программа ASUS Smart Doctor, к удивлению, правильно определила напряжение и смогла его повышать, о чем явно говорил улучшившийся разгон. Но вместе с этой программой возникли другие проблемы — наблюдались редкие фризы и подтормаживания даже без разгона, что приводило к снижению итоговых результатов. Пришлось отказаться от Smart Doctor и ограничиться скромным разгоном без поднятия напряжения — 930/6036 МГц. Лучшие Radeon HD 6970 способны сохранять стабильность «на воздухе» при частотах ядра 960—970 МГц. Так что мы потеряли немного.
Несколько сгладило впечатление то, что работоспособность при таком разгоне сохранялась на низких оборотах.
Карта была стабильна при вентиляторах на 34% (1760 об/мин) с качественным термоинтерфейсом Noctua NT-H1.
Характеристики видеокарт
Производительность участников обзора мы сравним с референсным GeForce GTX 580 (Zotac GeForce GTX 580 AMP! Edition на пониженных частотах) и свежим Radeon HD 7970.
| Видеоадаптер | Radeon HD 7970 | ASUS EAH6970 DCII/2DI4S/2GD5 | ASUS Matrix GTX580 P/2DIS/1536MD5 | GeForce GTX 580 |
| Ядро | Tahiti XT | Cayman XT | GF110 | GF110 |
| Количество транзисторов, млн. шт | 4312 | 2640 | 3000 | 3000 |
| Техпроцесс, нм | 28 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 365 | 389 | 520 | 520 |
| Количество потоковых процессоров | 2048 | 1536 | 512 | 512 |
| Количество текстурных блоков | 128 | 96 | 64 | 64 |
| Количество блоков рендеринга | 32 | 32 | 48 | 48 |
| Частота ядра, МГц | 925 | 890 | 816 | 772 |
| Частота шейдерного домена, МГц | 925 | 890 | 1632 | 1544 |
| Шина памяти, бит | 384 | 256 | 384 | 384 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 5500 | 5500 | 4008 | 4008 |
| Объём памяти, МБ | 3072 | 2048 | 1536 | 1536 |
| Поддерживаемая версия DirectX | 11.1 | 11 | 11 | 11 |
| Интерфейс | PCI-E 3.0 | PCI-E 2.1 | PCI-E 2.0 | PCI-E 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | 250 | 250—190 | n/a | 244 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core i7-975 EE (3,33@4,15 ГГц, BCLK 173 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1730 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер Radeon: ATI Catalyst 11.12;
- драйвер GeForce: NVIDIA GeForce 285.62.
Результаты тестирования
Battlefield 3

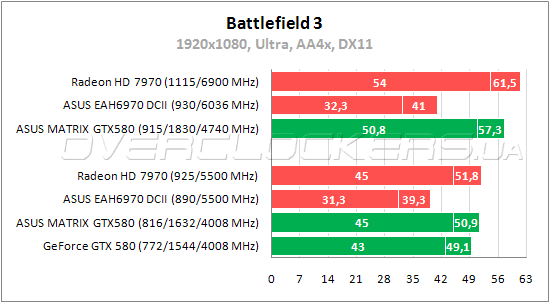

В Battlefield 3 ASUS Matrix демонстрирует производительность почти на одном уровне с новым Radeon HD 7970. ASUS EAH6970 DCII/2DI4S/2GD5 слабее собрата на 30—44% и на 25—37% медленнее обычного GeForce GTX 580.
Crysis: Warhead

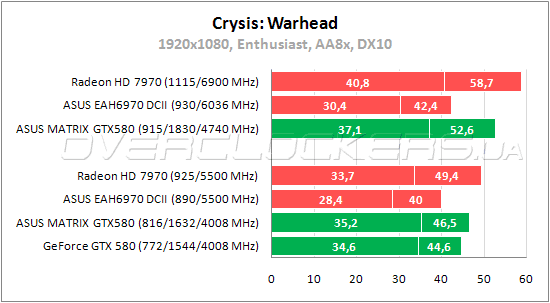

В этой игре разница между ASUS Matrix и Radeon HD 7970 снова небольшая. Первый чуть лучше по минимальному fps, второй на 6% быстрее по среднеигровому показателю. ASUS EAH6970 уступает товарищу 16—24%. Разгон повышает производительность Matrix на 13%, для Radeon HD 6970 прирост около 6%.
Crysis 2

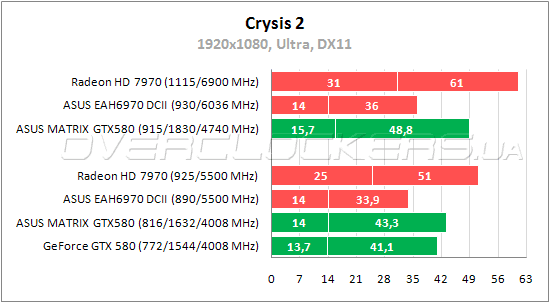

Вторая часть Crysis более требовательная и приемлемый минимальный fps демонстрирует только новый Radeon HD 7970. По средней частоте кадров снова заметное преимущество GeForce GTX 580 над Radeon HD 6970. Между картами ASUS разница почти 28%. Разогнанный Matrix уступает работающему в номинале Radeon HD 7970 всего лишь 4,5% по среднему показателю, но по минимальному отставание по-прежнему огромно.
Colin McRae: DiRT 2

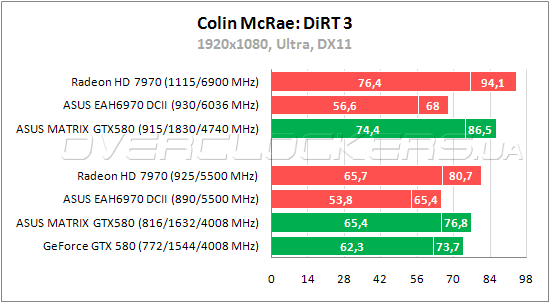

Matrix производительнее обычного GeForce GTX 580 на 4—5%. Новому Radeon он уступает 5% по среднему показателю, демонстрируя почти такой же минимальный fps. Так что при разгоне старший ASUS без проблем обгоняет работающий в номинале Radeon HD 7970.
Deus Ex: Human Revolution

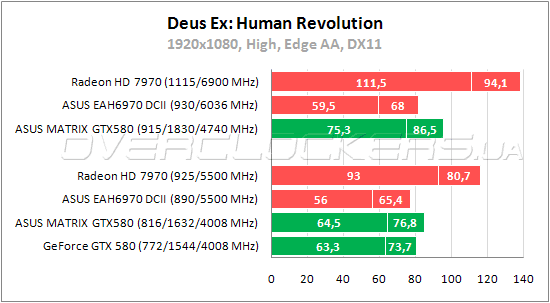

ASUS EAH6970 в Deus Ex демонстрирует наименьшее отставание от GeForce GTX 580. Разница между ними лишь 13%. ASUS Matrix быстрее референса на 2—4%. Зато и отрыв Radeon HD 7970 от «старичков» очень большой. Matrix уступает новому сопернику 44—51%.
Hard Reset
В Hard Reset минимальная разница между ASUS Matrix и GeForce GTX 580 — около 3,5%. Radeon HD 6970 от ASUS уступает собрату 27—30%. Прирост от разгона для карты AMD достигает 5%, для карты NVIDIA 11—13%.
Lost Planet 2
Matrix производительнее референсного GeForce GTX 580 на 4%. Radeon слабее ASUS на 46% по среднему fps, по минимальному разница между ними двукратная. С разгоном Matrix легко обгоняет новый Radeon HD 7970.
Metro 2033
Между картами NVIDIA в игре Metro 2033 разница около двух процентов. Radeon HD 6970 слабее старшего ASUS на 22%. Matrix с разгоном увеличивает свои результаты на 13%, что позволяет ему выйти на один уровень с Radeon HD 7970.
Witcher 2: The Assassins of Kings
В игре «Ведьмак 2» мы ограничились тестами без «Запредельного качества». Тем более, что такой режим нашим участникам все равно не по зубам.
ASUS Matrix быстрее обычного GeForce GTX 580 лишь на 3%. ASUS Radeon слабее собрата на 15—27%. Matrix на частотах 915/1830/4740 МГц оказывается лучше неразогнанного Radeon HD 7970.
3DMark 11
Разница между ASUS Matrix и GeForce GTX 580 составляет 4%. ASUS EAH6970 DCII/2DI4S/2GD5 слабее референсного GeForce на 12%, и на 16,5% слабее Matrix.
Энергопотребление
Замер общего энергопотребления всей системы проводился в Crysis: Warhead, Crysis 2, Battlefield 3, DiRT 3, Metro 2033 и Lost Planet 2. Итоговые цифры на диаграмме — это среднее арифметическое пиковых значений энергопотребления в каждой указанной игре и в каждом тестовом режиме. Отметим, что сравнивать данные с графиками из прошлых статей не стоит. В тестовой конфигурации используется другой блок питания.
Энергопотребление ASUS Matrix вполне ожидаемо выше чем у референса, но с пониженным напряжением разница уже минимальная. Система с ASUS EAH6970 DCII/2DI4S/2GD5 оказывается самой экономичной.
Выводы
Matrix GTX580 P/2DIS/1536MD5 является старшей моделью в ряду GeForce GTX 580, выпускаемых компанией ASUS. Мощный трехслотовый кулер отлично справляется с охлаждением при низком уровне шума. Хотя сама конструкция вызывает некоторую настороженность, ведь основную часть большого объема занимают крупные вентиляторы, а не радиатор. Тем не менее, даже такого радиатора при мощном обдуве хватает для GF110. PCB выполнена по оригинальному дизайну с мощной системой питания и с применением высококачественных компонентов, что должно положительно сказаться на разгонном потенциале. Вот только полностью раскрыть этот потенциал возможно лишь при аппаратной модификации карты. Ограничение по максимальному напряжению не позволяет достичь внушительных результатов. Наш экземпляр смог одолеть лишь 915 МГц, что соответствуют возможностям референсных моделей. Но если стандартный GeForce GTX 580 при такой частоте потребует максимальных оборотов вентилятора системы охлаждения, что сведет на нет практичность такого разгона, то ASUS Matrix вполне может работать на аналогичных частотах при умеренных оборотах и шуме. Для простых геймеров это будет основное преимущество над стандартными моделями. К плюсам стоит отнести и богатые возможности по регулировке рабочих параметров, и мониторинг температур всех компонентов. Точки для замера напряжений и дополнительные оверклокерские возможности (вроде отключения защиты по току) пригодятся любителям экстремальных экспериментов.
Тем, кто не собирается баловаться азотом и пайкой, но не прочь выжать побольше мегагерц, можно обратить свой взгляд на Gigabyte GV-N580SO-15I и MSI N580GTX Lightning. Стоит еще отметить, что у ASUS есть модель ENGTX580 DCII/2DIS/1536MD5, которая обходится без дополнительных кнопок и подсветок, но оснащается такой же системой охлаждения. И вряд ли у этой более дешевой карты возникнут какие-то проблемы с разгоном до 900—915 МГц.
ASUS EAH6970 DCII/2DI4S/2GD5 на фоне остальных видеокарт серии HD 6970 выделяется только мощной системой охлаждения. Разгонный потенциал у данной модели скромный. Софтвольтмод вроде как поддерживается в GPU Tweak, но на самом деле не работает. С производительностью тоже все ясно — карта конкурирует с младшим GeForce GTX 570, с GeForce GTX 580 ей тягаться не по силам. На рынке есть более удачные Radeon HD 6970 и с меньшей ценой.
