Оригинальные решения. Обзор и тестирование видеокарт ASUS Matrix GTX580 P/2DIS/1536MD5 и EAH6970 DCII/2DI4S/2GD5

В недавнем обзоре Radeon HD 7970 мы вскользь упоминали о видеокартах ASUS Matrix GTX580 P/2DIS/1536MD5 и EAH6970 DCII/2DI4S/2GD5. Эти две интересные модели заслуживают того, чтобы познакомится с ними более подробно.


ASUS Matrix GTX580 P/2DIS/1536MD5

Начнем мы с самого мощного одночипового GeForce в модельном ряду ASUS. Видеоадаптер с названием Matrix относится к серии продуктов ROG (Republic of Gamers), что предполагает улучшенные характеристики и повышенный разгонный потенциал.

Большая коробка Matrix выполнена в узнаваемом стиле, присущем материнским платам линейки ROG. К нам в руки попал тестовый семпл без упаковки, поэтому в качестве иллюстрации мы воспользуемся изображением с сайта производителя.

ASUS Matrix GTX580 P/2DIS/1536MD5

Розничная коробочная версия поставляется со следующим набором аксессуаров:
  • переходник DVI/D-Sub;
  • два переходник питания;
  • мостик SLI;
  • диск с драйверами и дополнительным ПО;
  • инструкции.

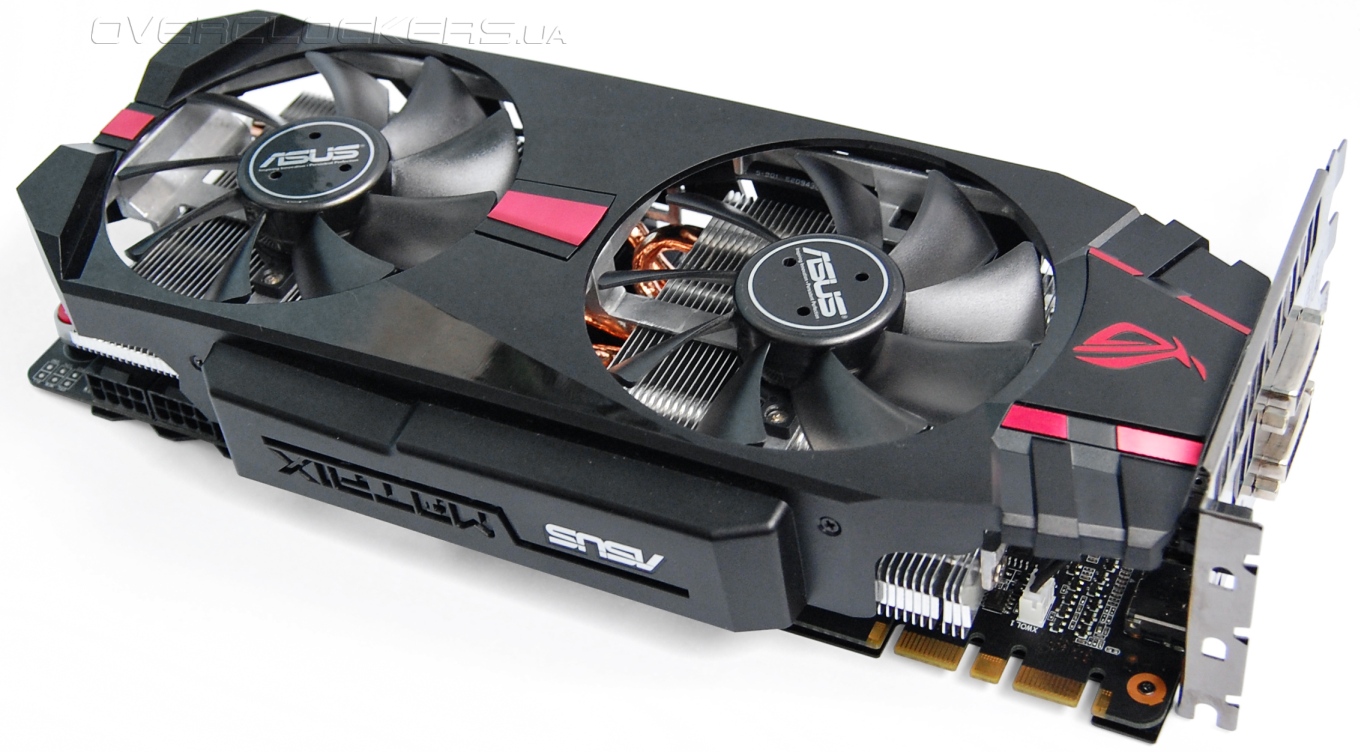

Дизайн видеокарты перекликается с общей стилистикой оформления продуктов ROG: немного угловатый, но стильный кожух, красные вставки и логотип сбоку.

ASUS Matrix GTX580 P/2DIS/1536MD5

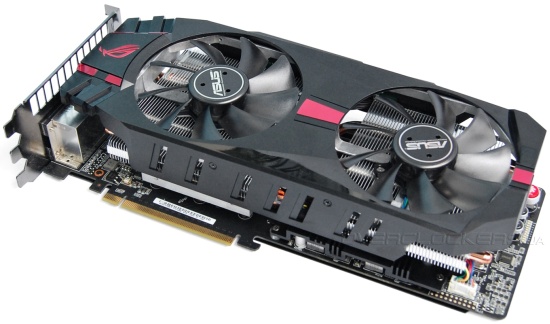

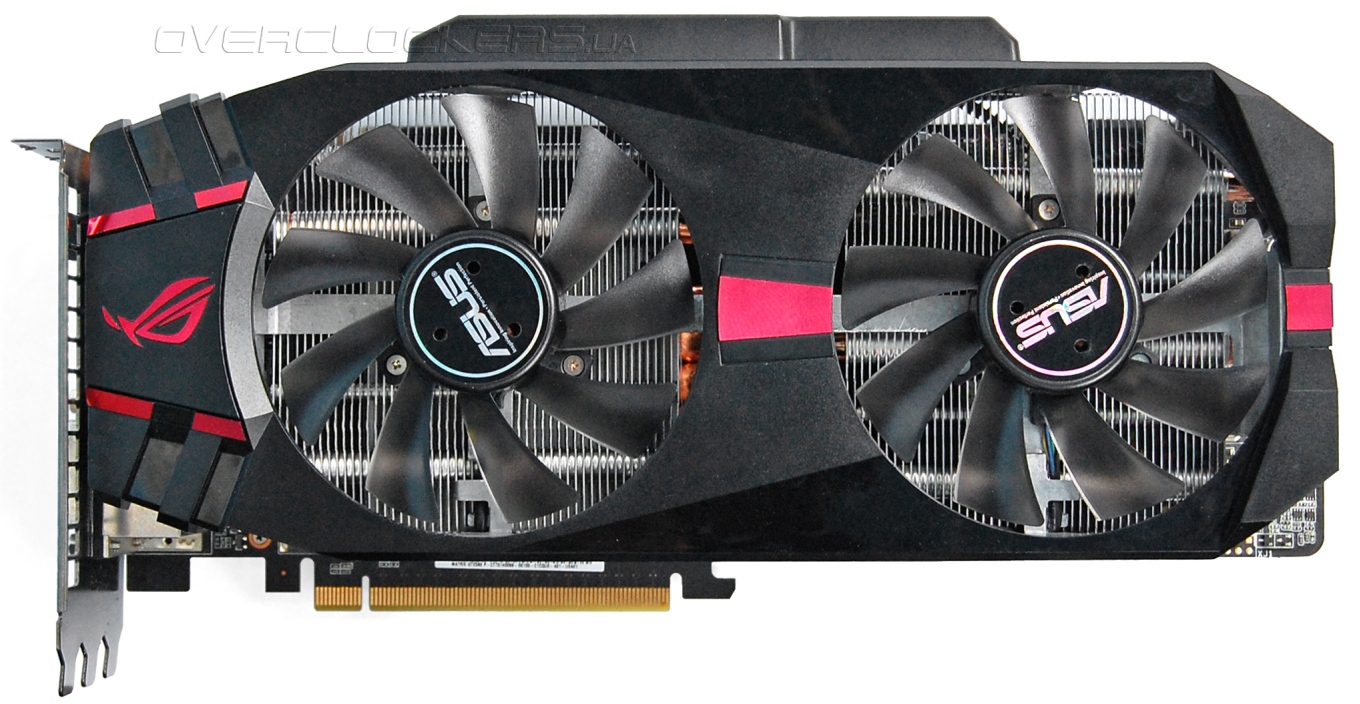

Карта просто огромная. Ее длина 29 см не рекордная, но по ширине и толщине мало кто может поспорить с ней. Система охлаждения занимает целых три слота.

ASUS Matrix GTX580 P/2DIS/1536MD5

ASUS Matrix GTX580 P/2DIS/1536MD5

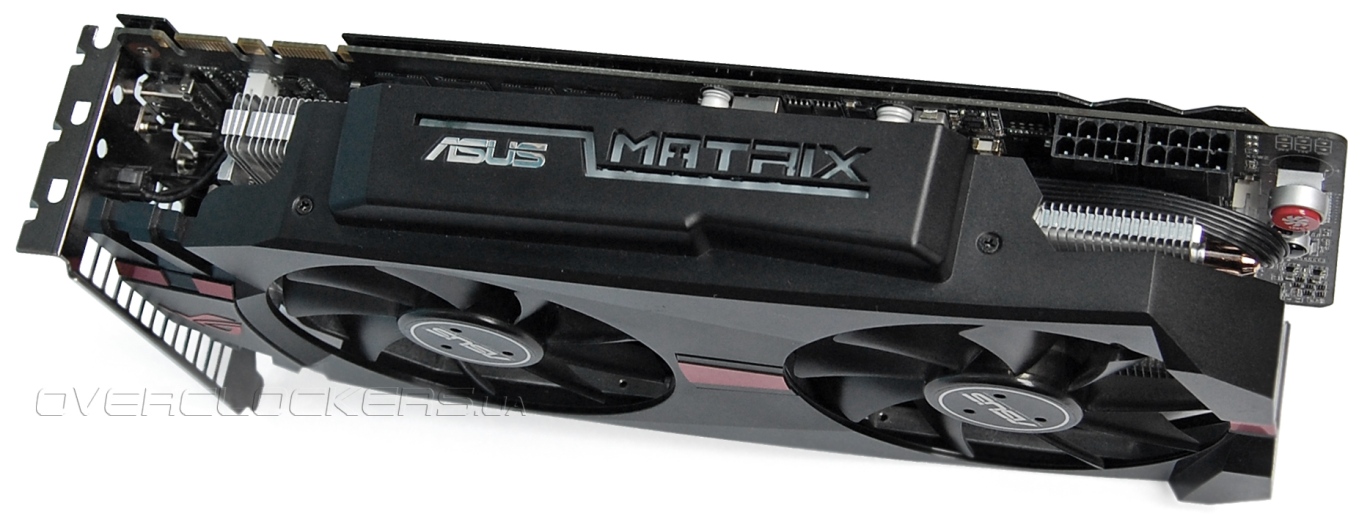

Сбоку кулера есть большой логотип ASUS Matrix, который имеет динамически изменяющуюся подсветку — цвет меняется от красного к синему с разными оттенками.

ASUS Matrix GTX580 P/2DIS/1536MD5

В работе выглядит весьма симпатично. Есть еще и дополнительная «иллюминация». Над разъемами питания расположены светодиоды, сигнализирующие о нормальном подключении соответствующих кабелей.

ASUS Matrix GTX580 P/2DIS/1536MD5

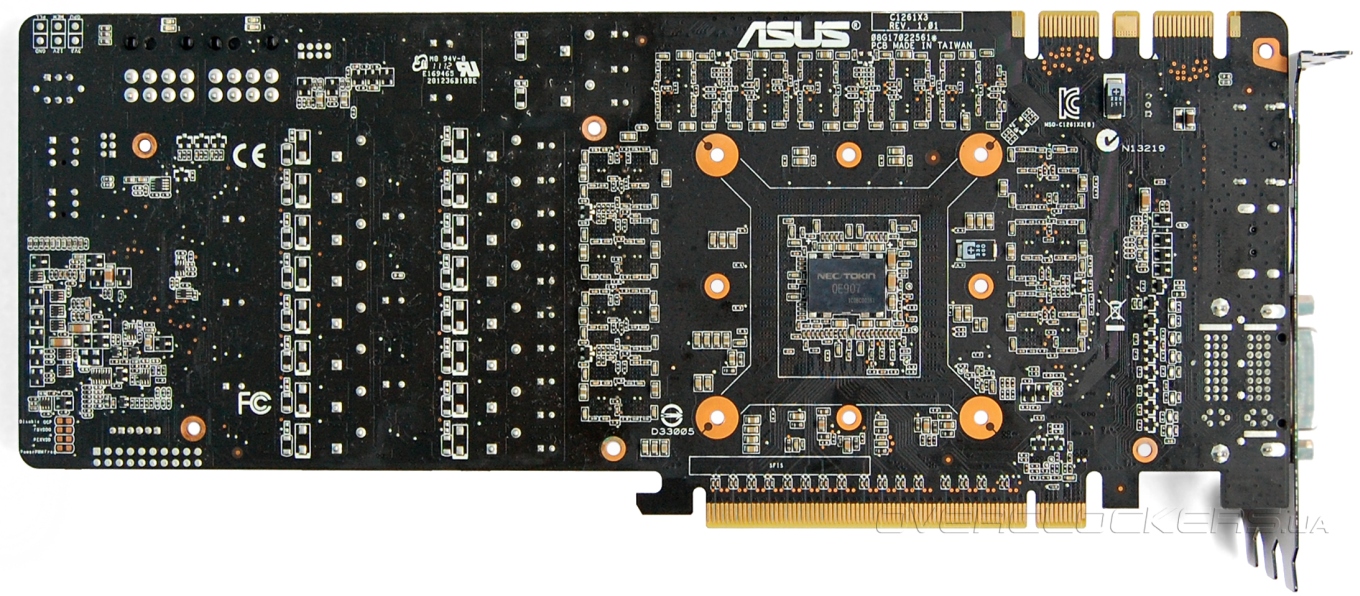

Почти вся обратная сторона платы закрыта перфорированной металлической пластиной.

ASUS Matrix GTX580 P/2DIS/1536MD5

На заднюю панель вынесено два разъема DVI, DisplayPort и HDMI. Есть еще кнопка Safe Mode, которая сбрасывает все настройки BIOS в изначальное состояние.

ASUS Matrix GTX580 P/2DIS/1536MD5

В углу платы с обратной стороны есть группа контактов для замера рабочих напряжений. В другом углу расположены контактные площадки, замыкая которые, можно отключить защиту от высокого напряжения и перегрева (Disable OCP), повысить напряжение PLL и на памяти (PEXVDD и FBVDDO), увеличить частоту работы Super Hybrid Engine (Power PWM Freq).

ASUS Matrix GTX580 P/2DIS/1536MD5 ASUS Matrix GTX580 P/2DIS/1536MD5

С учетом расположения этих контактов, доступ к ним в корпусе будет затруднен. Впрочем, простому пользователю это не понадобится. А если будет производиться экстремальный разгон, то система все равно будет функционировать в виде открытого стенда. Но нельзя не отметить, что видеокарты MSI Lighting с переходничками и джамперами в использовании будут намного удобнее.

На лицевой стороне платы, с краю находятся три кнопки. Две позволяют регулировать напряжение GPU. Красная включает турбо-режим для вентиляторов, переключая их на максимальные обороты. Кстати, рядом же расположена еще одна группа контактов для замера напряжений, которая дублирует контакты с обратной стороны.

ASUS Matrix GTX580 P/2DIS/1536MD5

Взглянем ближе на систему охлаждения. Она напоминает хорошо знакомый кулер у видеокарт серии DirectCU II.

ASUS Matrix GTX580 P/2DIS/1536MD5

ASUS Matrix GTX580 P/2DIS/1536MD5

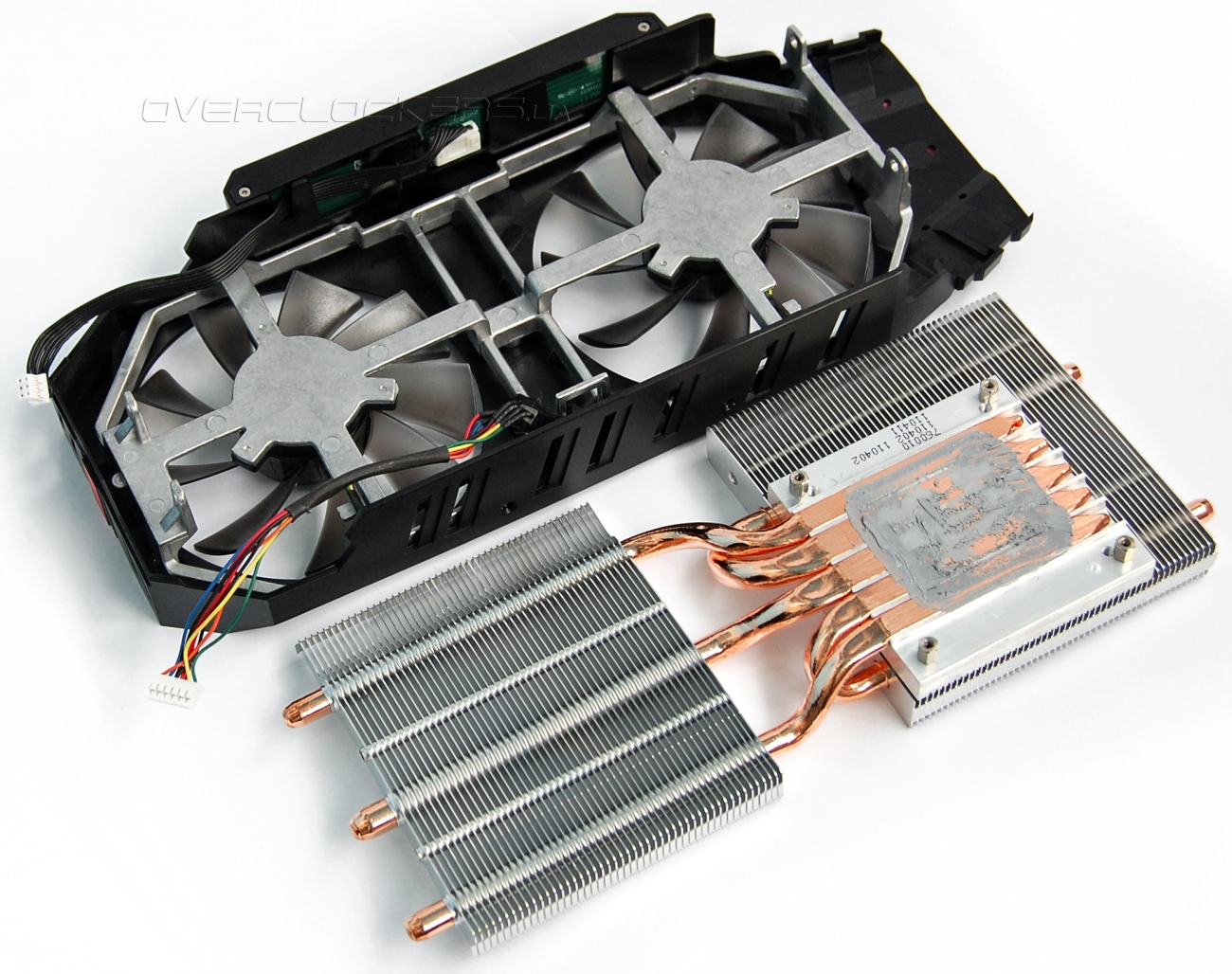

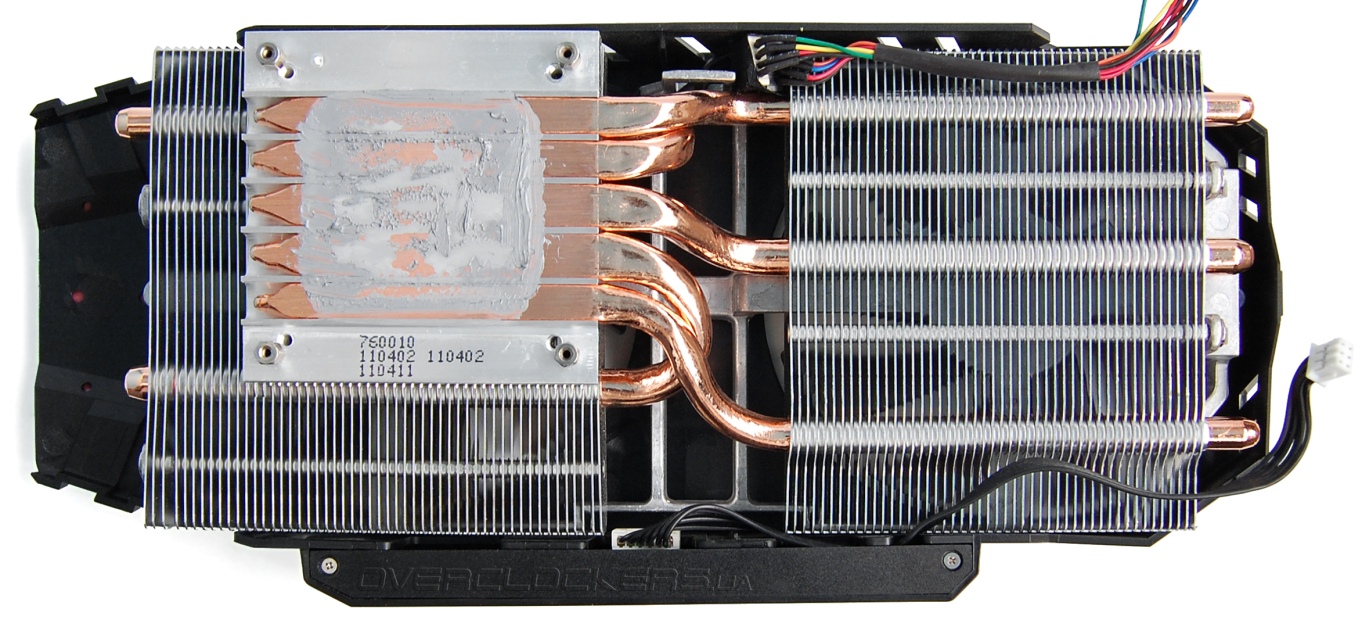

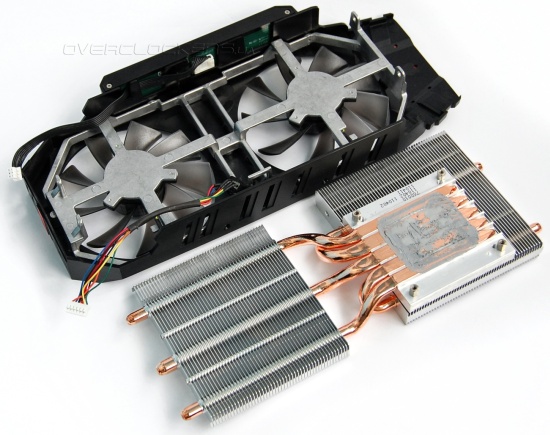

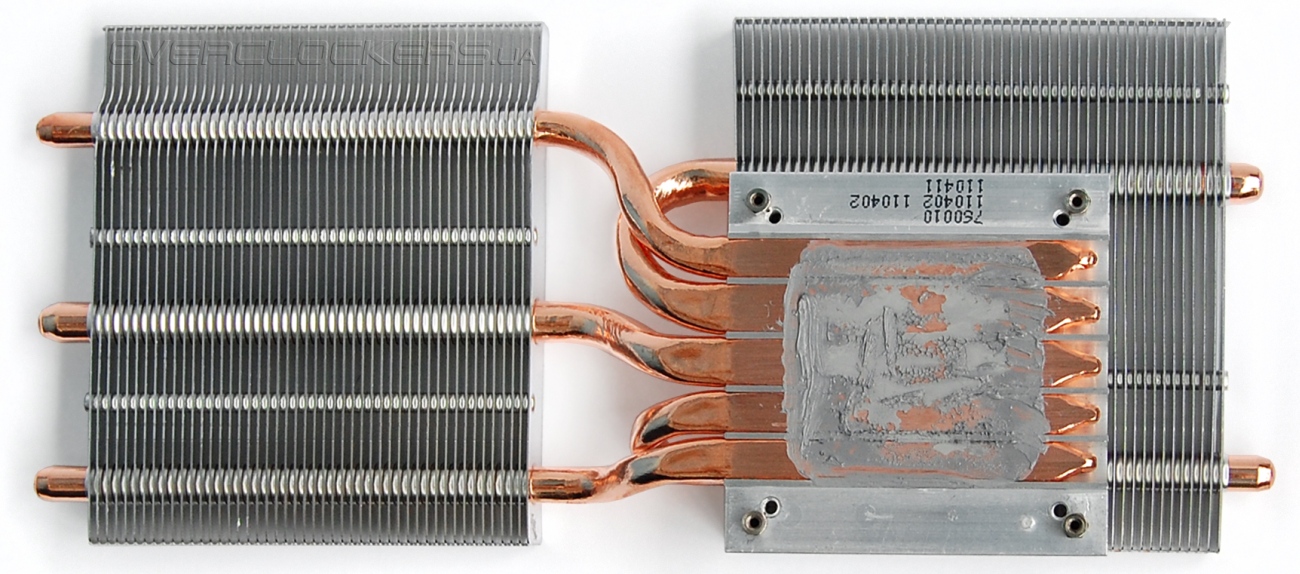

Несмотря на внушительный внешний вид всей конструкции, основной объем занимают два больших вентилятора. Радиатор тонкий и небольшой. Зато он включает пять тепловых трубок, которые напрямую контактируют с поверхностью графического процессора.

ASUS Matrix GTX580 P/2DIS/1536MD5

ASUS Matrix GTX580 P/2DIS/1536MD5

Вентиляторы Everflow M29025SU имеют лопасти диаметром 95 мм. Высота их как у обычных корпусных вентиляторов — 25 мм. Такое сочетание небольшого радиатора и мощных вентиляторов кажется весьма спорным, но ранее мы имели возможность убедиться в эффективности подобной системы на примере ASUS ENGTX570 DCII/2DIS/1280MD5.

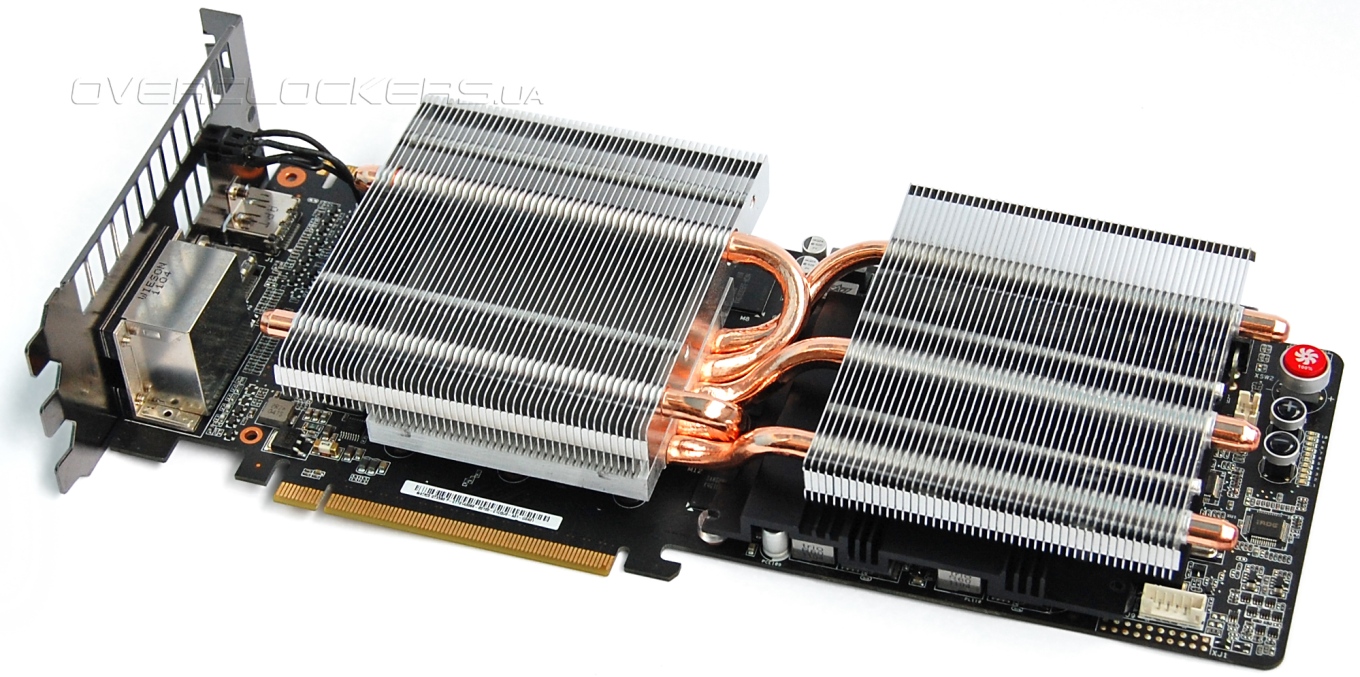

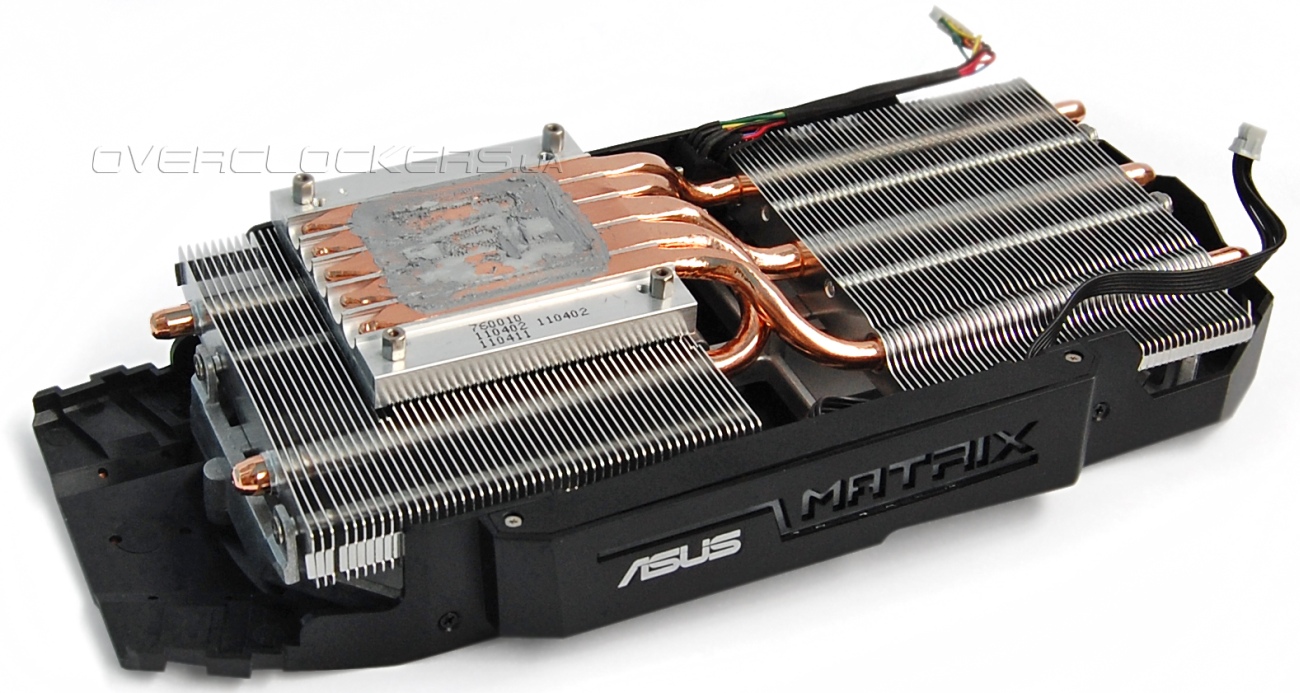

Вот так скромненько выглядит радиатор на фоне платы без своего кожуха с вентиляторами.

ASUS Matrix GTX580 P/2DIS/1536MD5

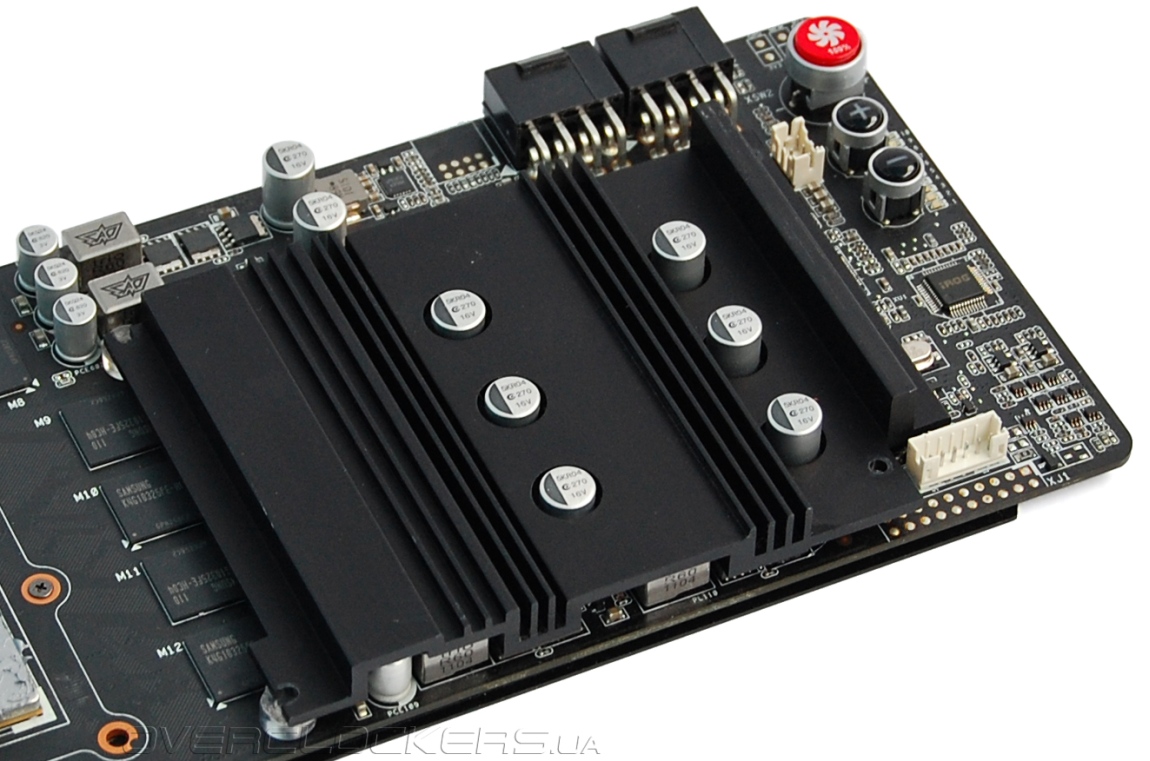

На компоненты системы питания установлен радиатор, накрывающий значительную часть платы.

ASUS Matrix GTX580 P/2DIS/1536MD5

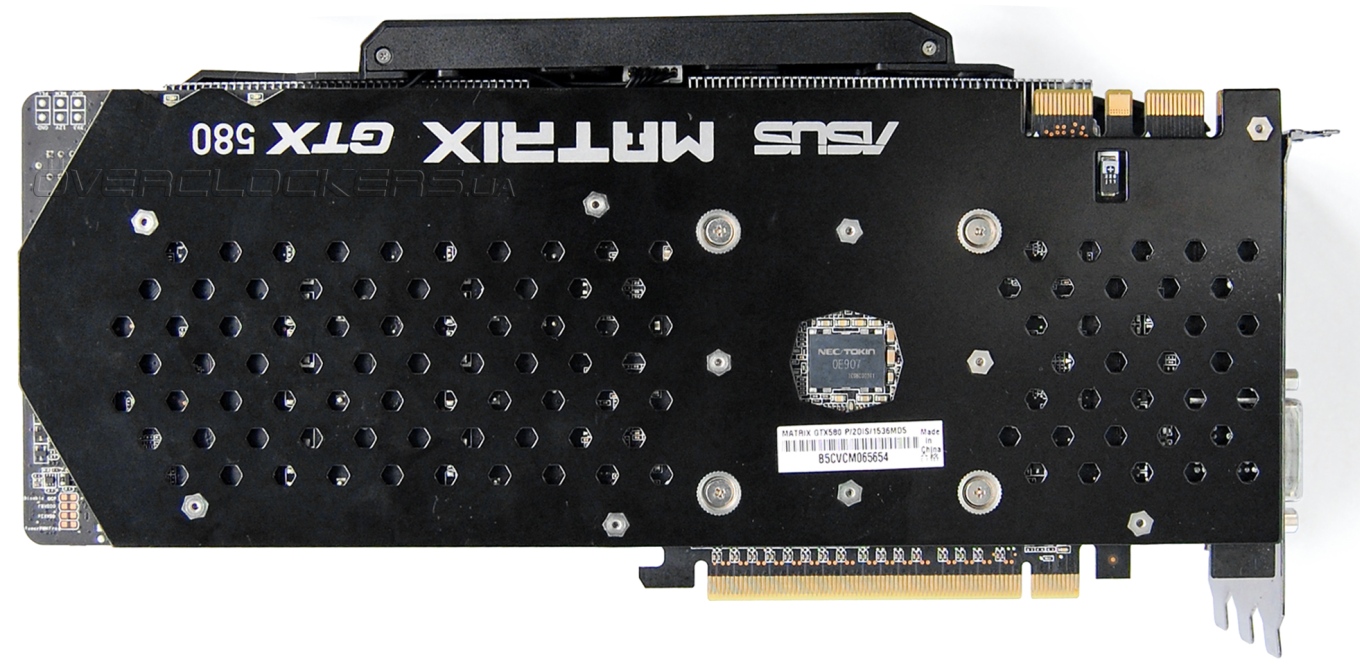

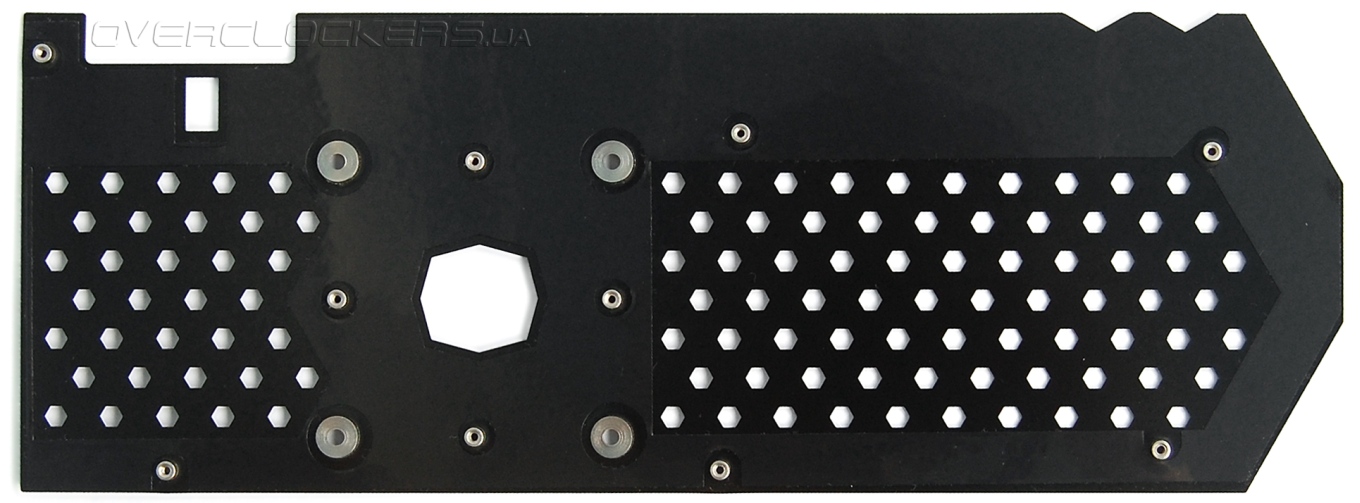

Задняя пластина радиатором не является, никаких термопрокладок нет, да и все элементы расположены на лицевой стороне платы. Зато такая пластина предотвращает изгиб текстолита.

ASUS Matrix GTX580 P/2DIS/1536MD5

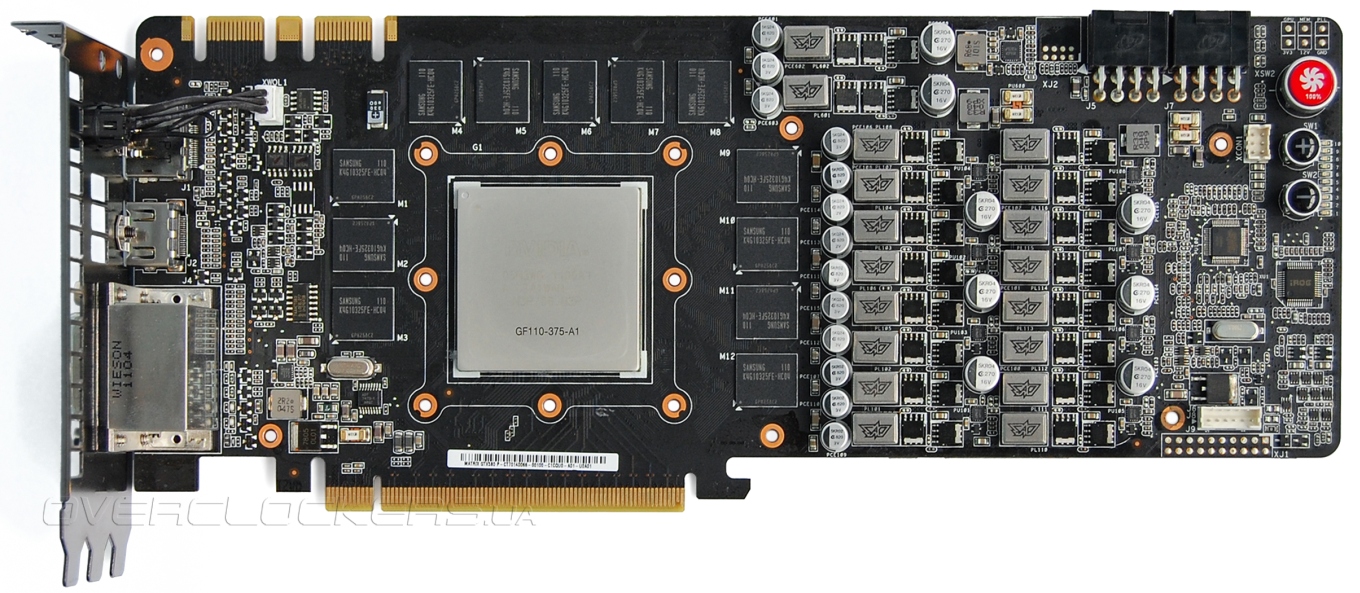

Дизайн платы Matrix GTX580 P/2DIS/1536MD5 кардинально отличается от референсного. Система питания занимает половину платы. Задействовано два восьмиконтаткных разъема питания.

ASUS Matrix GTX580 P/2DIS/1536MD5

ASUS Matrix GTX580 P/2DIS/1536MD5

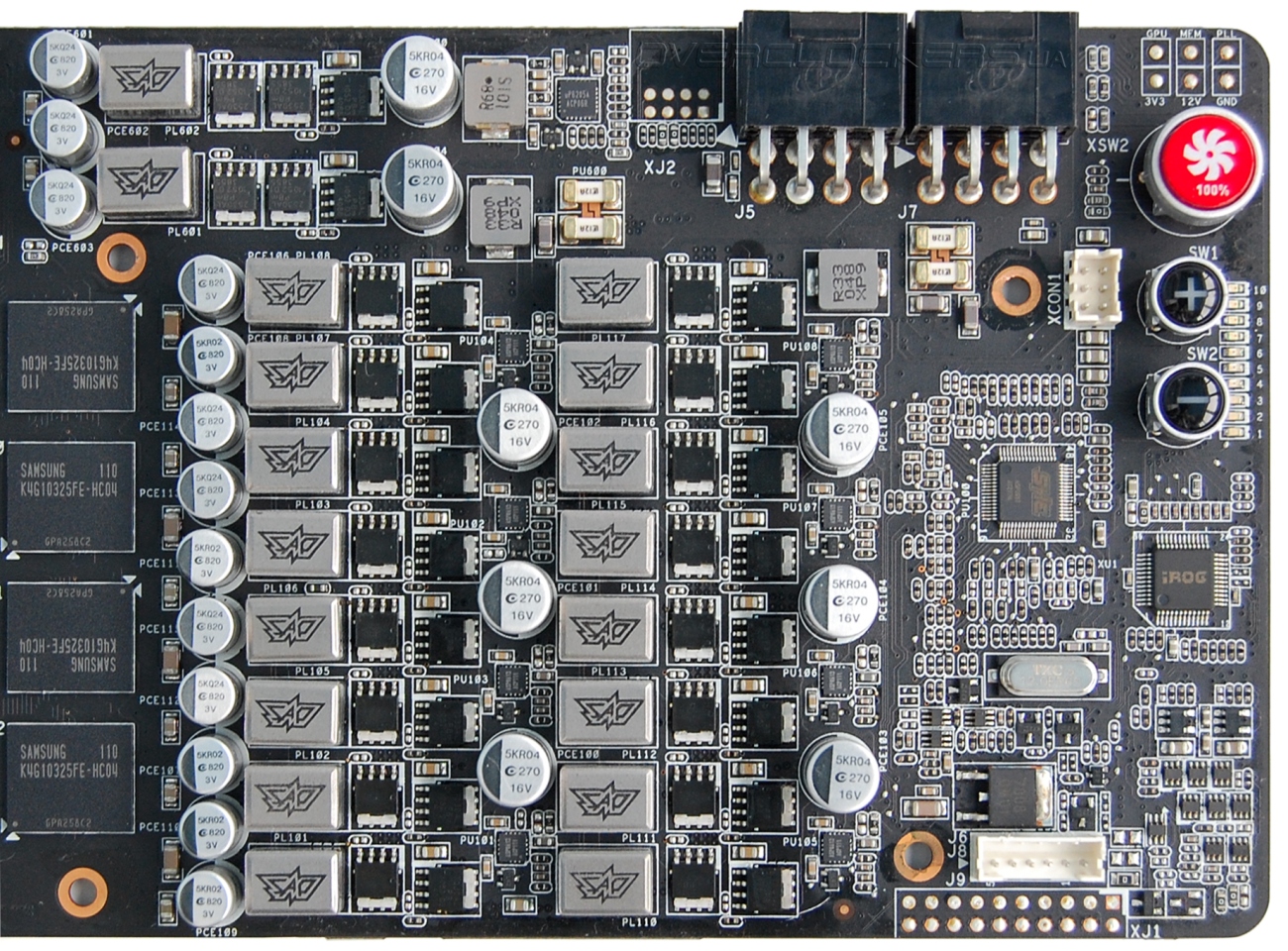

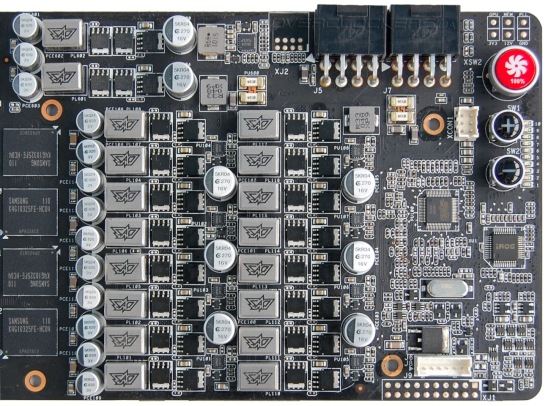

Преобразователь напряжения графического процессора включает 16 фаз — восемь линий по два канала под управлением ASP0A13.

ASUS Matrix GTX580 P/2DIS/1536MD5

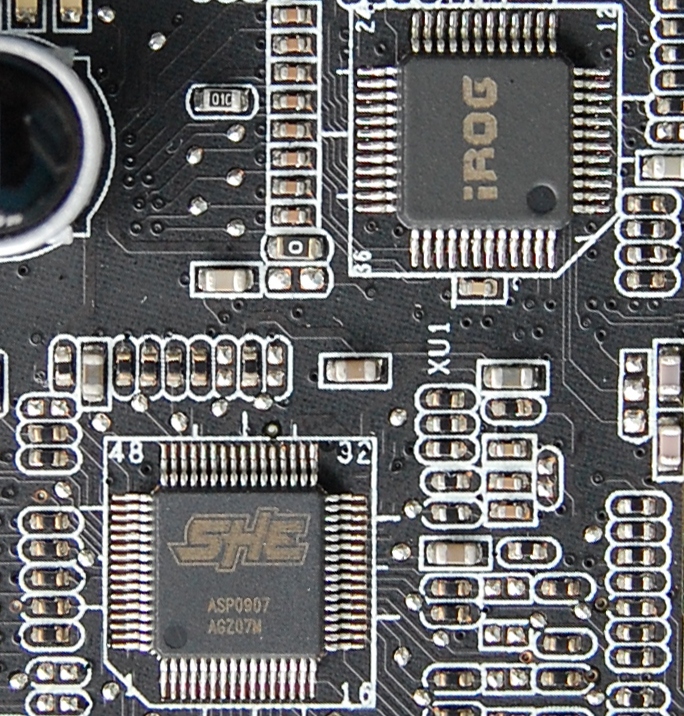

Основной контроллер — SHE ASP0907. Возле него распаяна микросхема с маркировкой iROG. Скорее всего, она отвечает возможности управления напряжением и оборотами. Система питания памяти включает две фазы под управлением контроллера uP6205A.

ASUS Matrix GTX580 P/2DIS/1536MD5 ASUS Matrix GTX580 P/2DIS/1536MD5 ASUS Matrix GTX580 P/2DIS/1536MD5

Видеокарта выполнена по технологии Super Alloy Power, что подразумевает использование качественных энергоэффективных и долговечных компонентов.

Графический процессор GF110-375-A1 собственной персоной:

GF110-375-A1

Объем памяти в 1536 МБ набран 12 микросхемами Samsung K4G10325FE-HC04.

Samsung K4G10325FE-HC04

В отличие от оверклокерских видеокарт других производителей, ASUS Matrix ограничивается небольшим заводским разгоном GPU с 772/1544 до 816/1644 МГц. Память GDDR5 и вовсе работает на рекомендованной частоте в 4008 МГц.

ASUS Matrix GTX580 P/2DIS/1536MD5

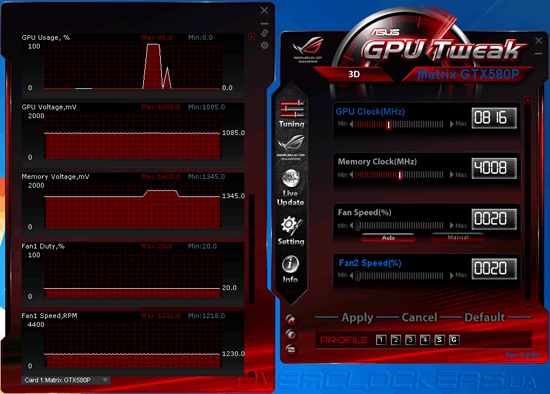

Для мониторинга и контроля рабочих параметров видеокарты рассчитана специальная утилита ASUS GPU Tweak. Интерфейс и возможности ее не хуже чем у популярного MSI Afterburner. А с учетом того, что последняя не может отслеживать большую часть параметров у данной карты, то альтернативы ASUS GPU Tweak нет.

ASUS Matrix GTX580 P/2DIS/1536MD5

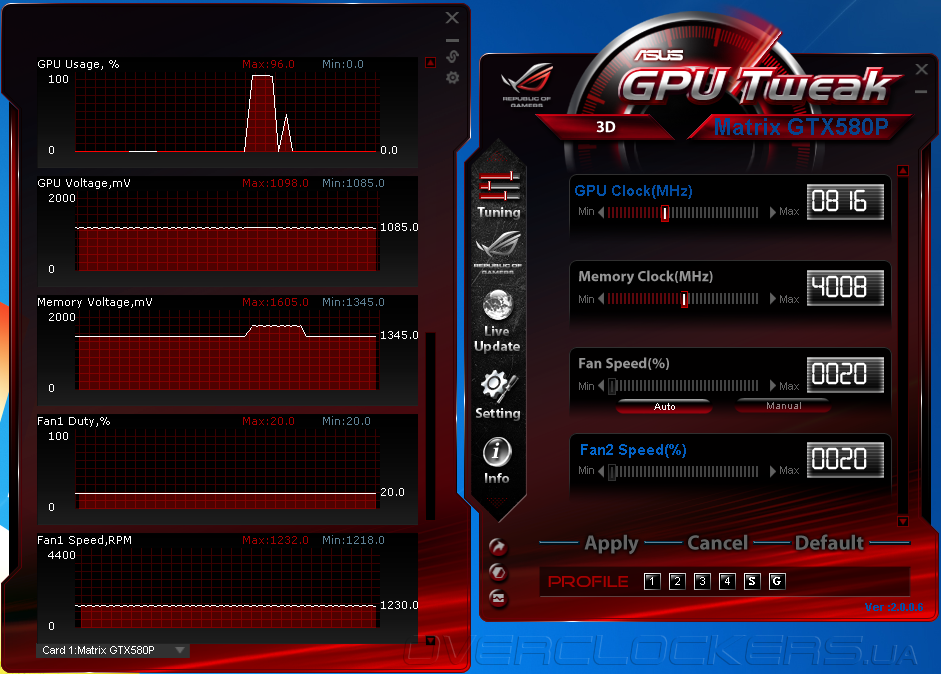

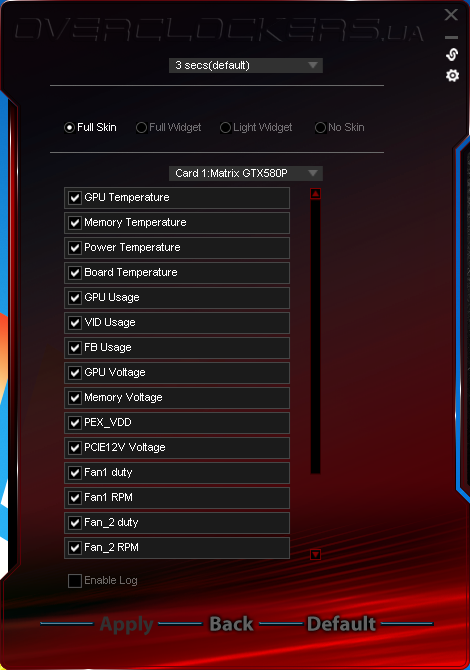

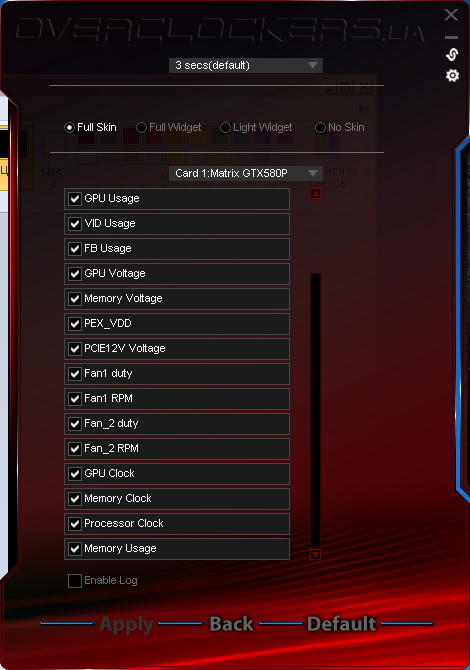

В помощью родной утилиты на Matrix можно отслеживать несколько рабочих напряжений, температуры GPU, памяти, платы и компонентов питания. Отдельно мониторятся данные тахометра для каждого вентилятора и даже их обороты можно регулировать раздельно. Программной регулировке кроме основного напряжения GPU поддается PLL и напряжения питания памяти (после включения соответствующих пунктов в меню).

ASUS Matrix GTX580 P/2DIS/1536MD5 ASUS Matrix GTX580 P/2DIS/1536MD5

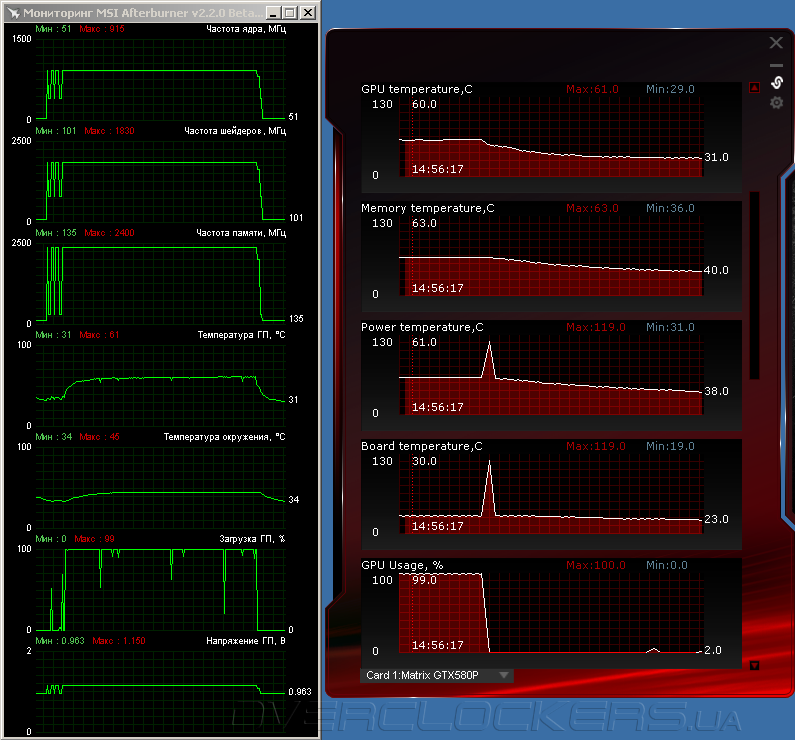

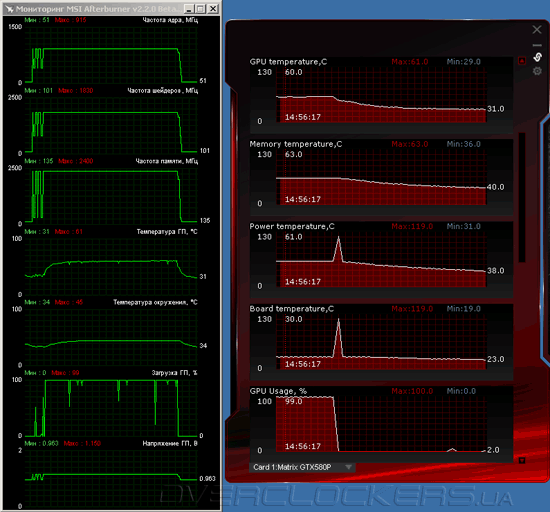

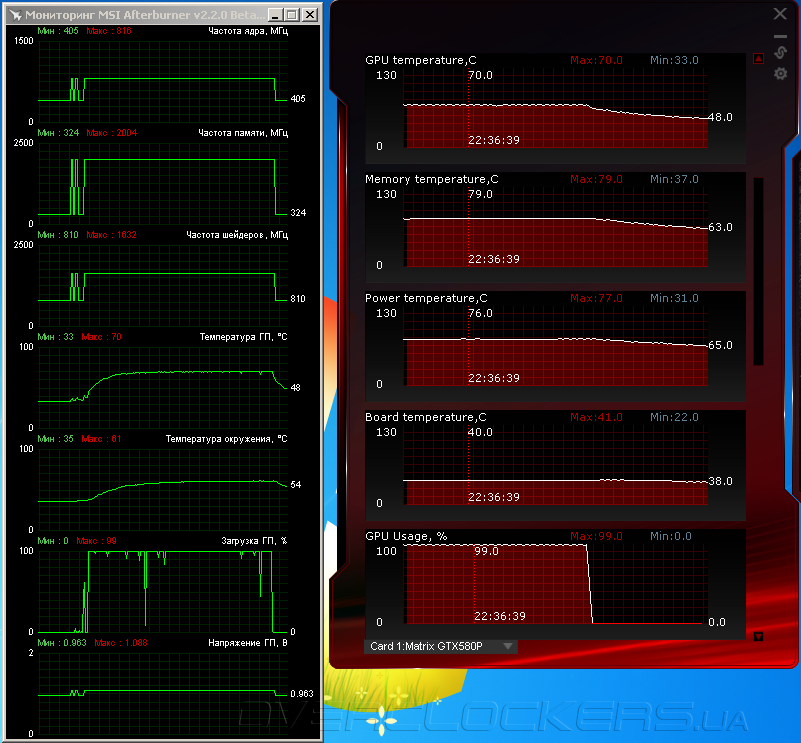

В номинальном режиме при 12-минутной нагрузке демо Ambush из Crysis Warhead Benchmarking Tool на максимальных настройках качества в Full HD температура ядра не превысила 70 °C (открытый корпус, 24 градуса в помещении). Вентиляторы раскручивались до 26—28% от максимума (примерно 1450—1500 об/мин). Отличный результат — холодно и тихо. И это при том, что напряжение GPU завышено аж до 1,088 В, хотя у референсных карт оно обычно ограничивается значением 1,0 В.

ASUS Matrix GTX580 P/2DIS/1536MD5

Мы решили подобрать более экономичный режим и начали снижать рабочее напряжение. Выигрыш от этого оказался не очень значительный — ниже 1,063 В карта работала нестабильно. На рабочих температурах и шуме это почти никак не сказалось — в Crysis: Warhead вентиляторы в автоматическом режиме управления оборотами по-прежнему работали на 26—28%, ядро стало холоднее всего лишь на один градус. Зато энергопотребление карты удалось понизить.

Мощная система питания и качественный кулер внушают надежды на хороший разгон. Однако есть одно большое «но», которое не дает реализовать весь частотный потенциал ASUS Matrix. Напряжение на ядре ограничено максимумом в 1,15 В. И с таким напряжением карта сохраняла полную стабильность только на частоте 915/1930 МГц. Не густо, аналогичных результатов нам удавалось достичь и на референсе. Что-то большее можно получить только при аппаратном вольтмоде. Память порадовала результатом в 4740 МГц, что выше результатов разгона памяти у референсов, ранее побывавших в нашей лаборатории.

ASUS Matrix GTX580 P/2DIS/1536MD5

Похоже, производитель исходит из того, что простому геймеру частоты свыше 900 МГц не особо нужны, а для экстремального разгона все равно придется прибегать к аппаратной модификации. Поэтому и ограничения по софтвольтмоду такие жесткие. Отметим еще, что на MSI Lighting и Gigabyte GV-N580SO-15I практический разгон при невысоких оборотах обдувающих вентиляторов не превышал 905-915 МГц для ядра. Хотя на максимальных оборотах из карт можно было выжать больше. Мы для тестов повышали обороты до 100%. Гул при этом невыносимый. Попытки добиться стабильности в тихом режиме при таких частотах оказались безуспешными. Пришлось немного снизить напряжение до 1,138 В, а частоты до 900/1800/4660 МГц.

ASUS Matrix GTX580 P/2DIS/1536MD5

И в таком режиме видеокарта отлично работала при оборотах на 40%. Очень тихой ее тоже не назвать, шум уже заметен, но вполне терпим. При оборотах на 28% (как в номинале) пройти тесты не удавалось.
Находим избытки, применяем с умом!
