MSI N580GTX Lightning - мощь молнии

Недавно компания MSI презентовала две новые модели из серии Lightning. Одну из них, на базе Radeon HD 6970, мы уже рассмотрели. На очереди представитель NVIDIA на базе самого мощного графического процессора GF110.


MSI N580GTX Lightning

Поставляется данная видеокарта в большой ярко оформленной коробке.

MSI N580GTX Lightning

Под откидывающейся боковой панелью коробки мы видим перечень технологических преимуществ данной модели. Заявлено, что Lightning на 21 градус холоднее и на 5,5 дБ тише стандартного решения.

MSI N580GTX Lightning

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • два переходника питания PCI-E 6pin/8pin;
  • два мостика SLI;
  • три переходника для измерения напряжения V-Check Points;
  • диск с драйверами и дополнительным ПО;
  • инструкции.

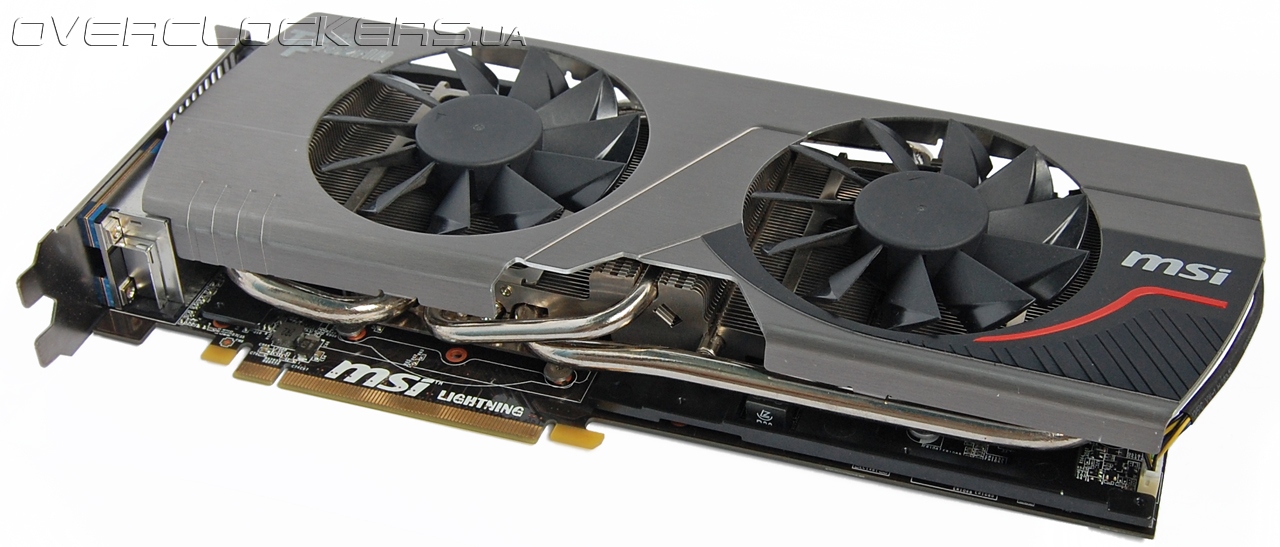

Внешне видеокарта очень напоминает R6970 Lightning. Такие же большие габариты и аналогичная по форме система охлаждения.

MSI N580GTX Lightning

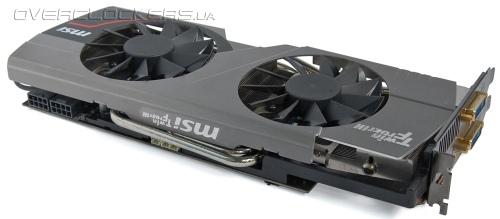

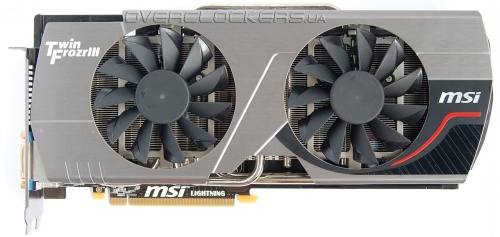

Система охлаждения Twin Frozr III занимает два слота, что не создаст особых проблем с реализацией SLI.

MSI N580GTX Lightning

Сбоку мы видим два восьмиконтактных разъема питания вместо шести- и восьмиконтактного разъемов у референса.

MSI N580GTX Lightning

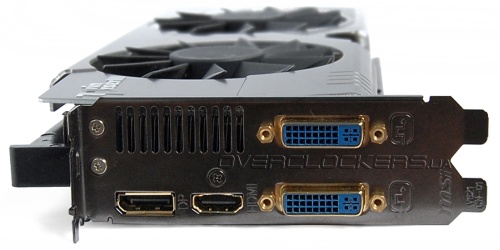

Набор внешних интерфейсов представлен двумя разъемами DVI, HDMI и Display Port.

MSI N580GTX Lightning

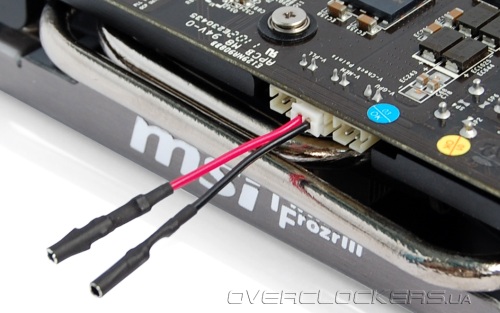

Как и прочие представители этой серии, N580GTX Lightning имеет точки для замера рабочих напряжений (GPU, Memory, PLL). Для упрощения данной процедуры предусмотрены специальные переходники с гнездами под щупы мультиметра.

MSI N580GTX Lightning

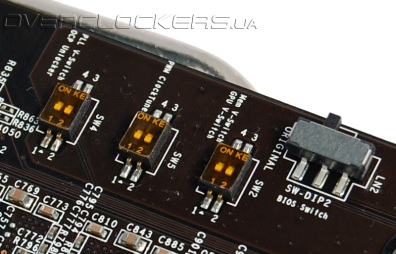

Также не обошлось без двух микросхем BIOS. Для выбора рабочего микрокода имеется соответствующий переключатель. Простому пользователю он не понадобится, ведь второй BIOS оптимизирован под экстремальный разгон. Возле этого переключателя расположены несколько джамперов, которые увеличивают предел доступных напряжений (GPU V-Switch, Mem V-Switch и PLL V-Switch), снимают ограничение по току (OCP Unlock) и переключают PWM с 260 на 310 МГц для уменьшения пульсаций (PWM Clock Tuner).

MSI N580GTX Lightning MSI N580GTX Lightning

Возле разъема PCI Express расположен еще один переключатель Xtreme Cool, который позволяет обойти cold bug при использовании жидкого азота в качестве охладителя.

Массивная система охлаждения ничем не отличается от кулера MSI R6970 Lightning. У предшественника N480GTX Lightning тоже использовался идентичный кулер, но с вентиляторами другой формы.

MSI N580GTX Lightning

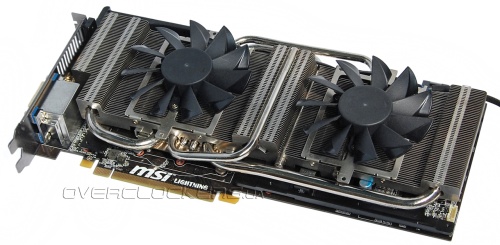

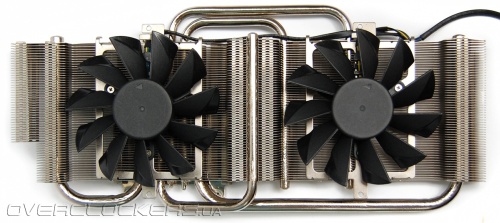

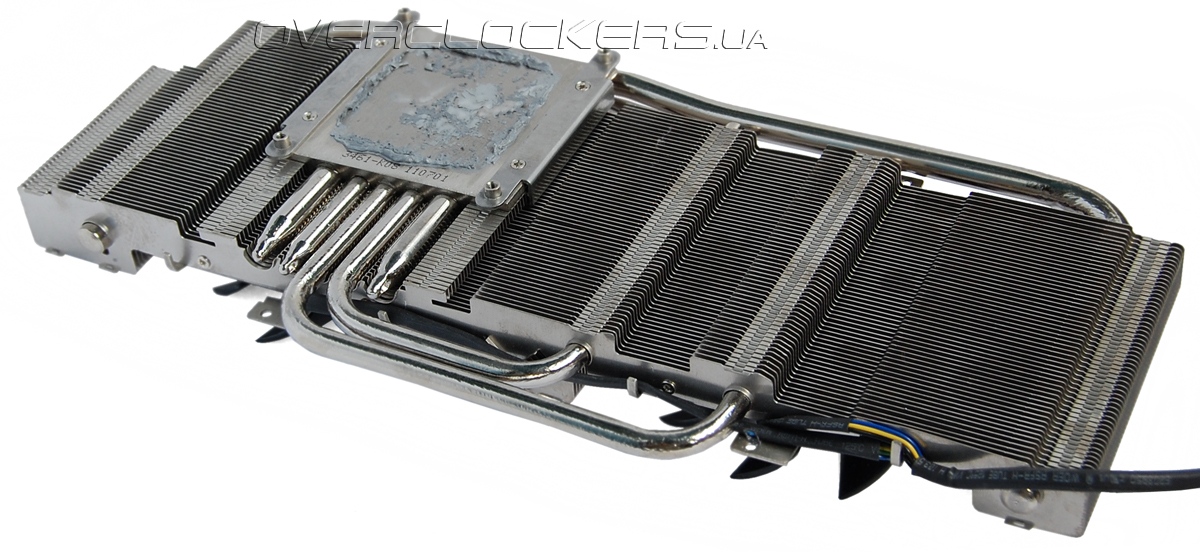

Пять никелированных медных тепловых трубок несут на себе массив из множества тонких алюминиевых пластин.

MSI N580GTX Lightning

Отличие Twin Frozr III от Twin Frozr II в обновленной форме крыльчатки вентиляторов. Новые 92-мм вентиляторы Power Logic (лопасти по 85 мм) имеют изогнутые края лопастей, что позволяет увеличить площадь обдува и поток воздуха.

MSI N580GTX Lightning

MSI N580GTX Lightning

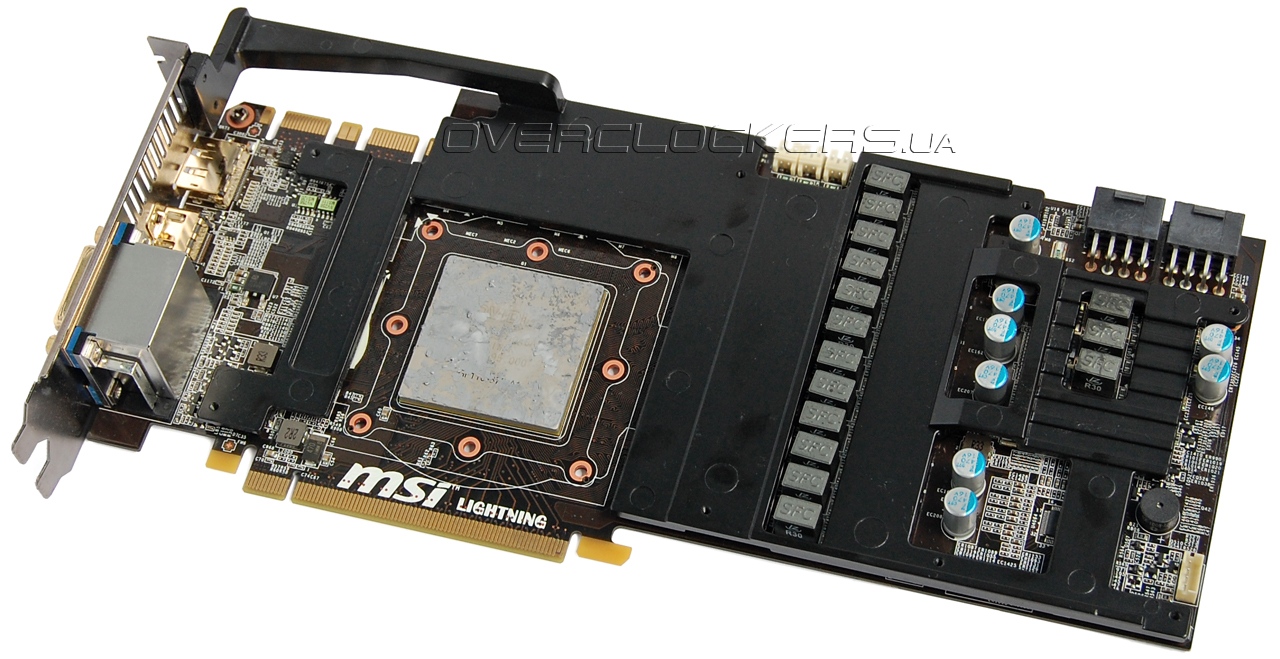

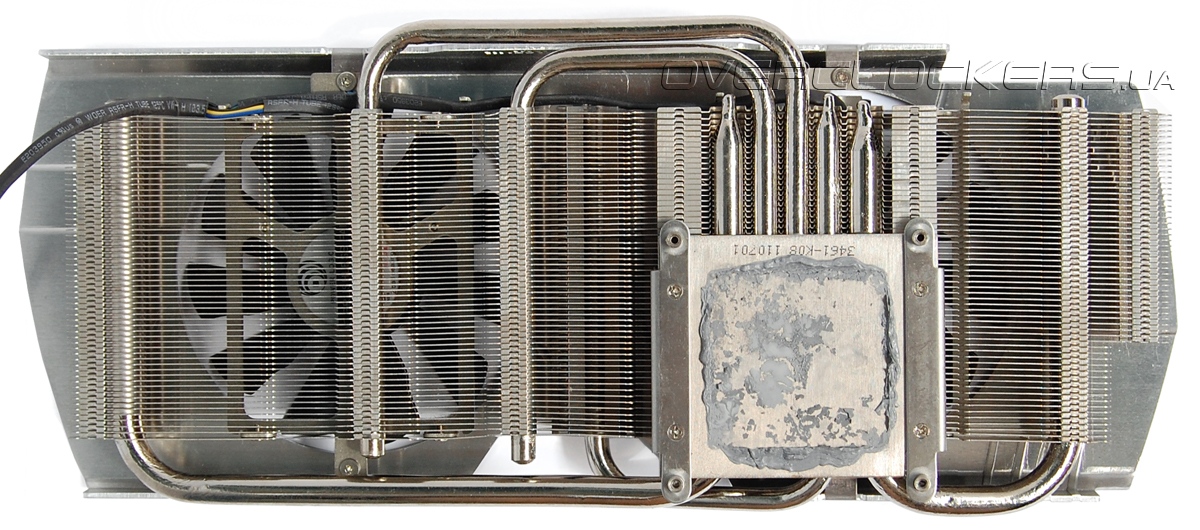

Для охлаждения силовых элементов и микросхем памяти предусмотрен отдельный радиатор. Эта толстая пластина накрывает все охлаждаемые элементы и занимает почти всю свободную поверхность платы.

MSI N580GTX Lightning

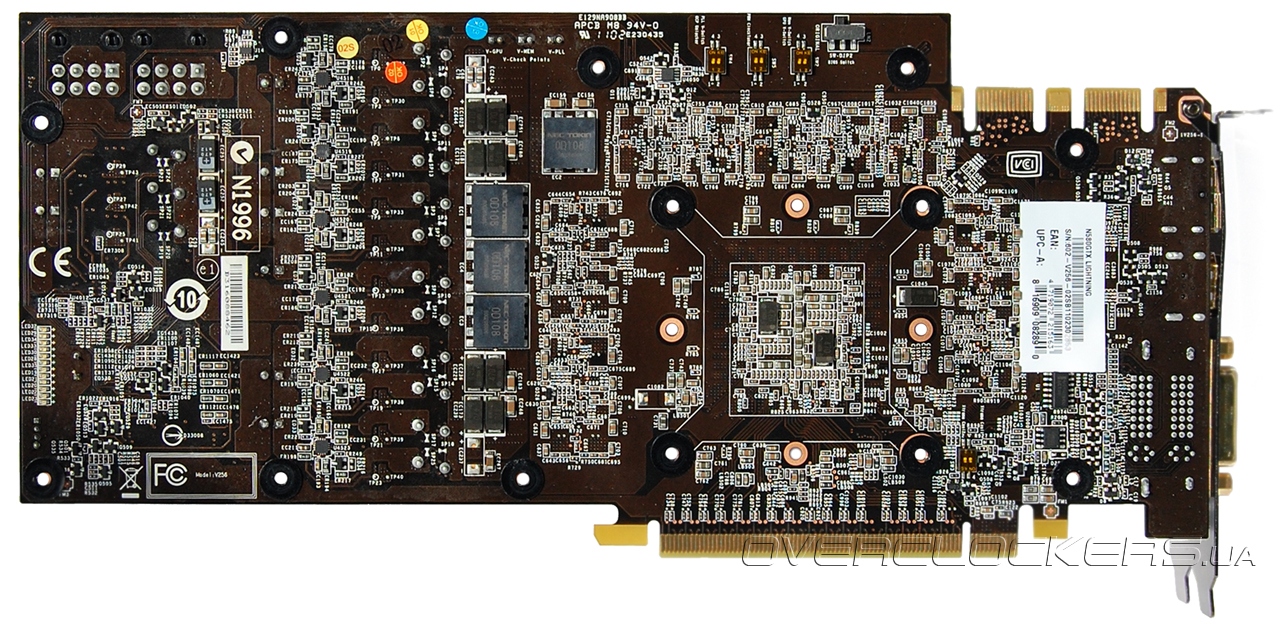

Дизайн платы N580GTX Lightning кардинально отличается от референса. Особенно впечатляет система питания, которая занимает почти половину карты, да и сама плата стала заметно шире и длиннее стандартной версии.

MSI N580GTX Lightning

MSI N580GTX Lightning

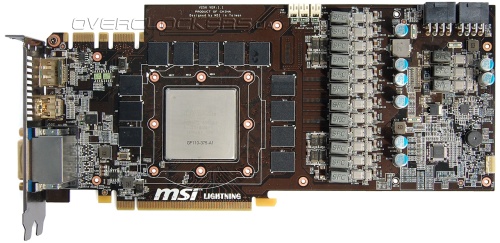

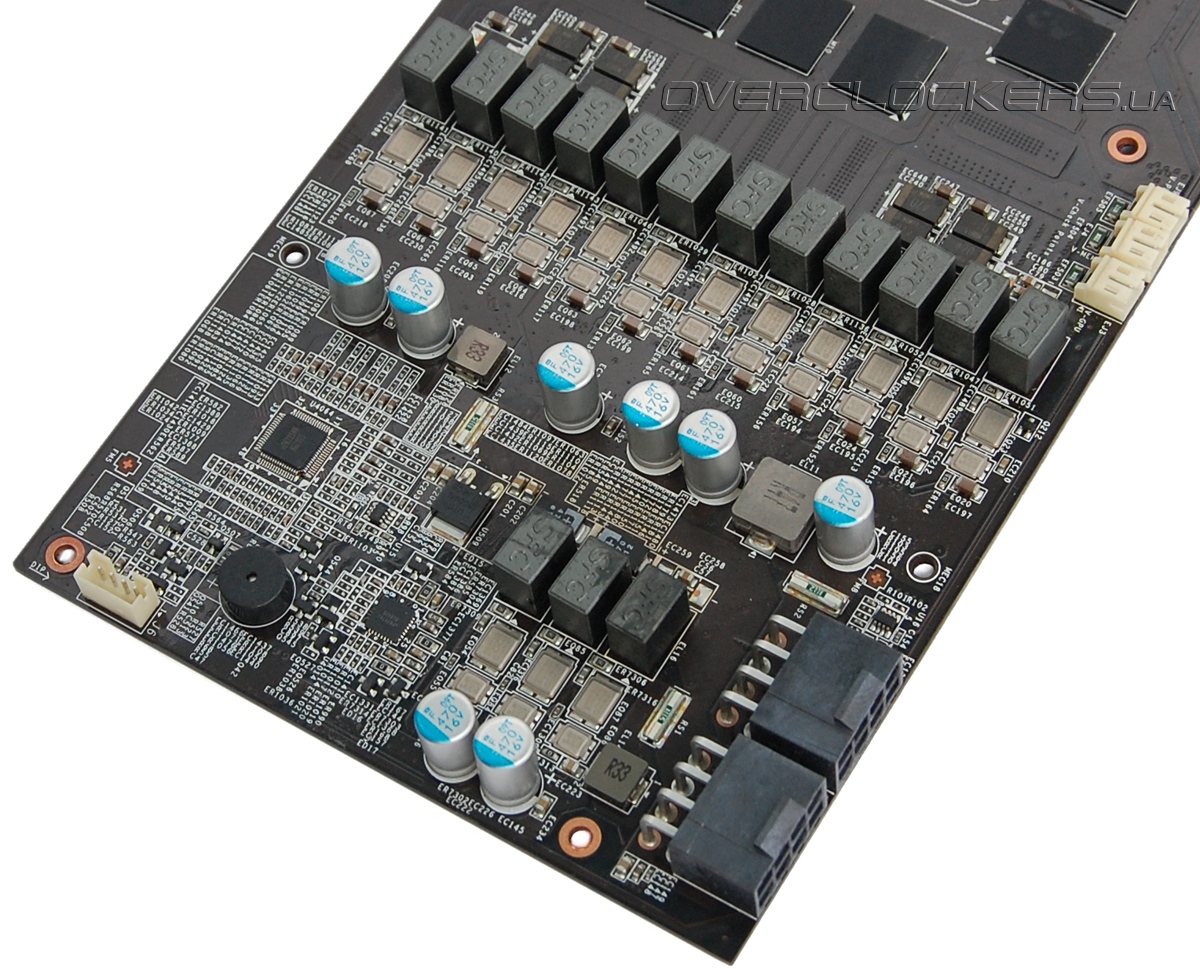

По числу фаз питания N580GTX Lightning рекордсмен среди GTX 580 — их 16. Хотя MSI R6970 Lightning может похвастать целыми 18 фазами.

MSI N580GTX Lightning

Питание ядра реализовано по 12-фазной схеме под управлением ШИМ-контроллера uP6225AM, питание памяти GDDR5 — по трех канальной схеме на базе контроллера uP6207AI.

uP6225AM uP6207AI

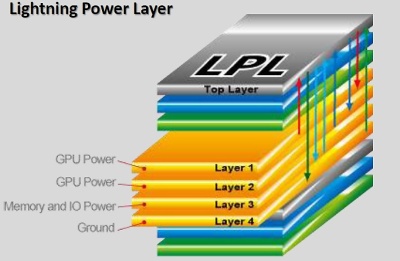

Плата изготовлена по стандарту LPL (Lighting Power Layer) с увеличенным числом проводящих слоев за счет раздельной разводки питания GPU и памяти на каждый слой (для ядра используется два токопроводящих слоя). Это уменьшает электрические наводки и повышает стабильность при разгоне.

MSI N580GTX Lightning

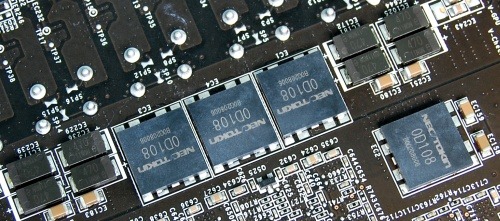

Применяются высококачественные компоненты military-класса — долговечные конденсаторы с твердотельным электролитом (заявленный срок службы на 10 лет выше аналогов), танталовые конденсаторы Hi-c CAP, дроссели SFC (Super Ferrite Choke). В схеме фильтрации выходных напряжений используются четыре конденсатора повышенной емкости Proadlizer NEC/TOCIN с низким эквивалентным последовательным сопротивлением ESR — три на GPU, один на память. Все это тоже обеспечивает высокую надежность и лучшие показатели разгона.

MSI N580GTX Lightning

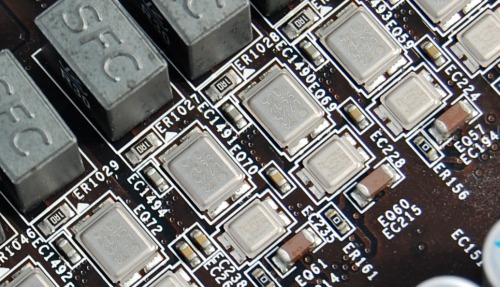

Особенностью новых видеокарт Lightning является использование «мосфетов» нового поколения в корпусе DirectFET. Они обладают пониженным сопротивлением открытого канала, сверхнизким электрическим сопротивлением выводов и низкой паразитной индуктивностью. Их конструкция обеспечивает максимально эффективный отвод тепла как на саму плату, так и на радиатор через медную крышку.

MSI N580GTX Lightning

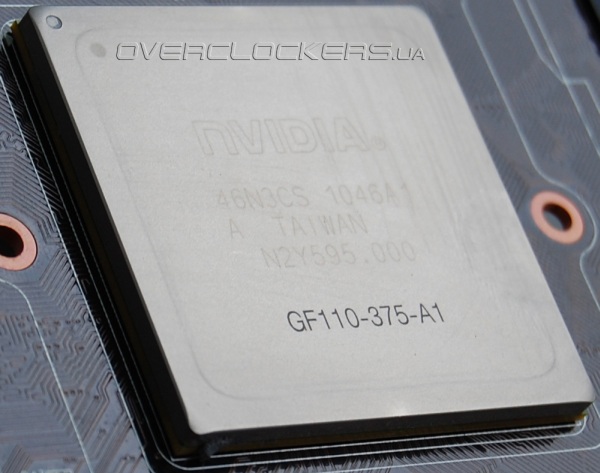

Графический процессор GF110-375-A1 имеет в своем активе 512 CUDA-ядер, 64 текстурных блоков и 48 блоков рендеринга.

GF110-375-A1

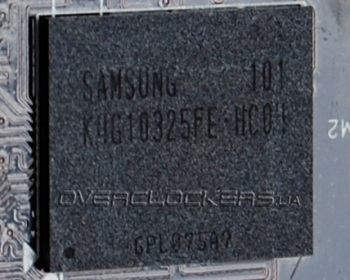

Полтора гигабайта видеопамяти набраны 12 микросхемами Samsung K4G10325FE-HC04.

Samsung K4G10325FE-HC04

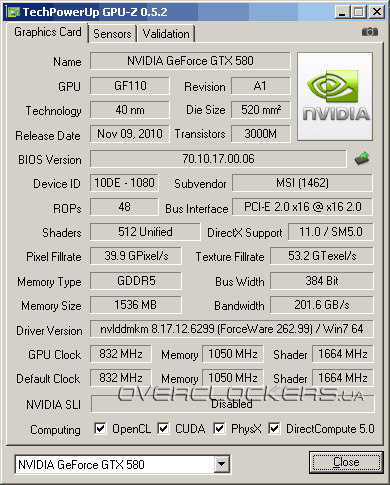

Рабочие частоты заметно выше рекомендованных: ядро функционирует на 832/1664 МГц, память на 4200 МГц. Это примерно на 8 и 5 процентов выше нормы. Для такого горячего видеоадаптера довольно неплохой заводской разгон.

MSI N580GTX Lightning

Температура при игровой нагрузке невысокая. После нашего традиционного 12-минутного теста Crysis: Warhead (демо Ambush в разрешении 1920x1200, Very High, АА8x) ядро не прогрелось выше 63 °С при 23 градусах в помещении. Это всего на три градуса больше, чем у Inno3D iChill GeForce GTX 580 Black с системой водяного охлаждения!

MSI N580GTX Lightning

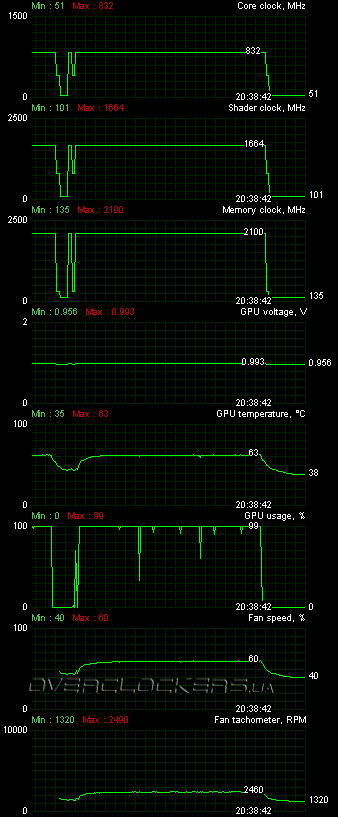

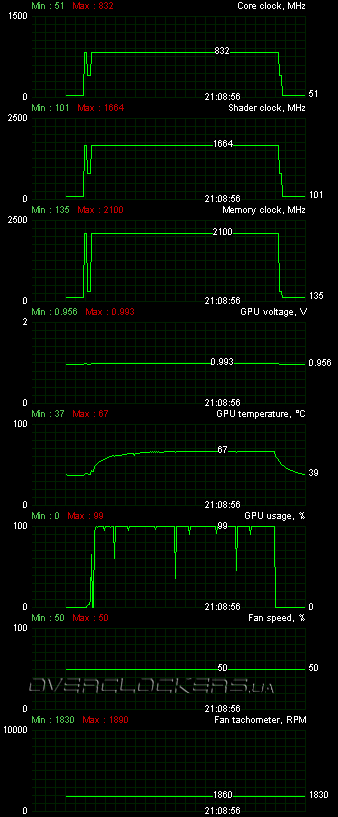

Вентиляторы при этом раскручивались до 60% от своего максимума (примерно 2460–2490 об/мин). Шумновато, но ничто не мешает уменьшить шум путем снижения оборотов через MSI Afterburner. Запас эффективности кулера это вполне позволяет. У нас не возникло никаких проблем со стабильностью при снижении оборотов до 50% (менее 1900 об/мин). И даже в таком режиме ядро в игровом режиме не прогрелось выше 67 °С. Тихо и холодно. Великолепный результат!

MSI N580GTX Lightning

Кстати, новые Lightning обладают расширенными возможностями мониторинга температур. В MSI Afterburner, начиная с версии 2.2.0 beta 3, можно отслеживать температуры памяти и VRM-компонентов. Мы использовали версию beta 2, так что на графиках вы видите лишь температуру GPU. Еще одной особенностью продуктов MSI является управление тремя напряжениями (GPU, Memory, PLL) через фирменную утилиту.

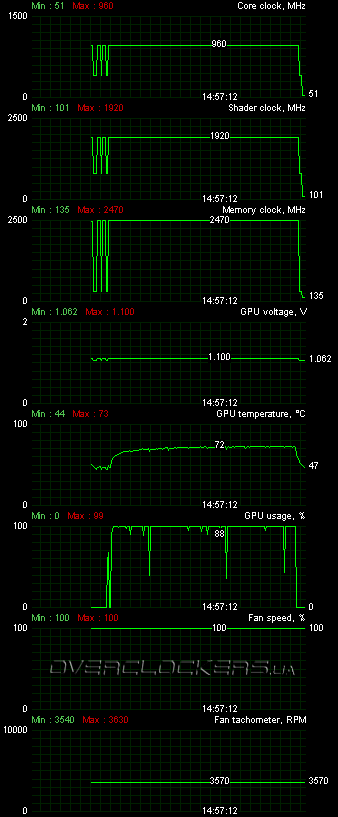

Компания MSI заявляла о возможности разгона N580GTX Lightning до 1 ГГц «на воздухе». Наш экземпляр такой цифрой не порадовал, но одолел 960/1920 МГц при напряжении 1,1 В и максимальных оборотах вентилятора. Это на 50 МГц выше того, что нам удавалось выжать из референсов Zotac. А разгон памяти еще более впечатляющий — 4940 МГц. Это на 580 МГц выше результата Zotac GTX 580 AMP! и на 400 МГц выше разгона Inno3D iChill GeForce GTX 580 Black. Жаль, что добиться полной стабильности при круглой цифре в 5 ГГц так и не удалось.

MSI N580GTX Lightning

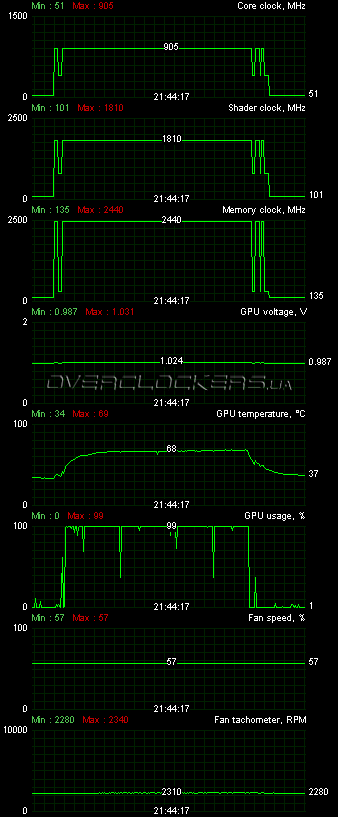

Разгон впечатляющий, но насколько он практичен для простого геймера? Можно ли что-то выжать из видеокарты в более приемлемом режиме с невысокими оборотами вентиляторов? Оказалось, что да. Ограничившись 2300 об/мин (что даже ниже того уровня, до которого раскручиваются вентиляторы в номинальном режиме), мы смогли пройти тесты на 905/1810/4880 МГц. Правда, после длительной нагрузки все же возникли проблемы из-за перегрева. Как оказалось, причина в памяти и при снижении ее частоты возвращалась стабильность. Мы же для прохождения последних тестов подняли обороты до 62%, и этого тоже было вполне достаточно. В любом случае, при умеренных оборотах мы достигли частот, которые на референсах были возможны лишь при работе стоковой турбины на максимуме, что из-за высокого уровня шума сводило практичность такого режима к нулю.

MSI N580GTX Lightning

Пройти 3DMark 11 в режиме Performance (1280x720) нам удалось на частотах 980/1960/4940 МГц. Так что частотный потенциал у видеокарты еще высок, но полной стабильности на таких частотах добиться уже проблематично. Все что выше — реализуемо исключительно при экстремальном охлаждении. Но судя по результатам «на воздухе» для рекордов у MSI N580GTX Lightning есть весьма неплохой запас.
