Выбираем GeForce GTX 570. Сравнение семи видеокарт от разных производителей

Видеоадаптеры на базе графического чипа GF110 вывели NVIDIA в лидеры, и помогли прочно закрепиться в сегменте высокоуровневых решений. Даже GeForce GTX 570, который основан на урезанной версии этого GPU, смог составить конкуренцию GeForce GTX 480 и Radeon HD 6970. Адаптер быстро стал популярным, а многие производители поспешили разнообразить свой модельный ряд за счет нестандартных видеокарт с заводским разгоном или улучшенным охлаждением. Подобные изменения частенько выливаются в заметное повышение конечной стоимости, и не всегда это себя оправдывает. Чтобы немного разобраться в таком разнообразии и помочь определится потенциальным покупателям в выборе, мы собрали в одной статье несколько карт, которые в полной мере можно назвать продуктами нестандартными. Кроме шести таких GeForce GTX 570 в нашем тестировании побывает и обычный референс, что позволит нам воочию увидеть все преимущества иных решений.

В наше сравнительное тестирование попали следующие адаптеры:
  • ASUS ENGTX570 DCII/2DIS/1280MD5;
  • Gainward GeForce GTX 570 1280MB Phantom;
  • Inno3D iChill GeForce GTX 570 Black;
  • MSI N570GTX Twin Frozr II/OC;
  • Palit GeForce GTX 570 1280MB GDDR5;
  • Palit GeForce GTX 570 Sonic Platinum;
  • Zotac GeForce GTX 570 AMP!.
Каждый из них мы рассмотрим в отдельности и сравним их температурные режимы, разгон и производительность.


ASUS ENGTX570 DCII/2DIS/1280MD5

Начнем мы с продукта компании ASUS серии DirectCU. Ранее у нас в лаборатории побывали старые видеоадаптеры с подобной системой охлаждения. Но в данном случае мы видим рядом с названием индекс II, а это значит, что нас ожидает знакомство с кулером обновленной конструкции.

ASUS ENGTX570 DCII/2DIS/1280MD5

Поставляется в большой коробке со следующим набором аксессуаров:
  • переходник DVI/D-Sub;
  • переходник питания PCI-E 2x 6pin/8pin;
  • мостик SLI;
  • диск с драйверами;
  • инструкции.

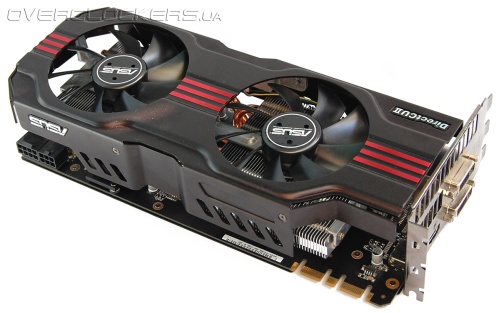

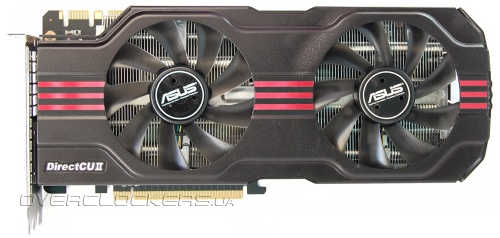

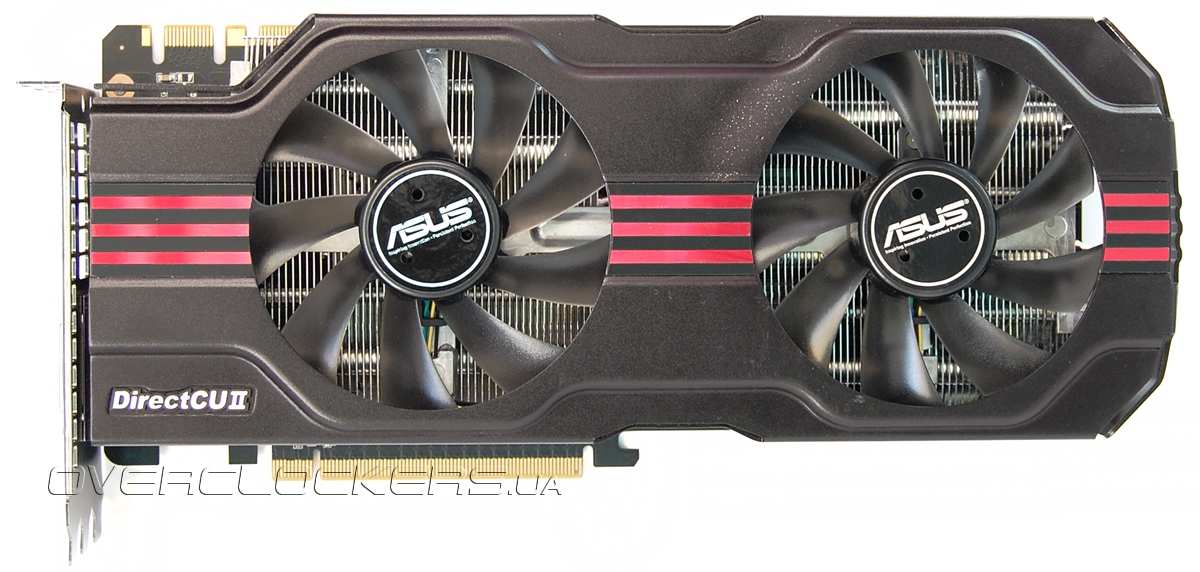

Видеокарта ASUS кажется просто огромной из-за массивного трехслотового кулера. По заявлению производителя он эффективнее референсного на 20%.

ASUS ENGTX570 DCII/2DIS/1280MD5

ASUS ENGTX570 DCII/2DIS/1280MD5

Длина карты достигает 28 см, что на сантиметр больше рефенса, но этот сантиметр «съедается» выступающим над платой кожухом системы охлаждения. Ширина тоже на сантиметр больше обычной версии.

ASUS ENGTX570 DCII/2DIS/1280MD5

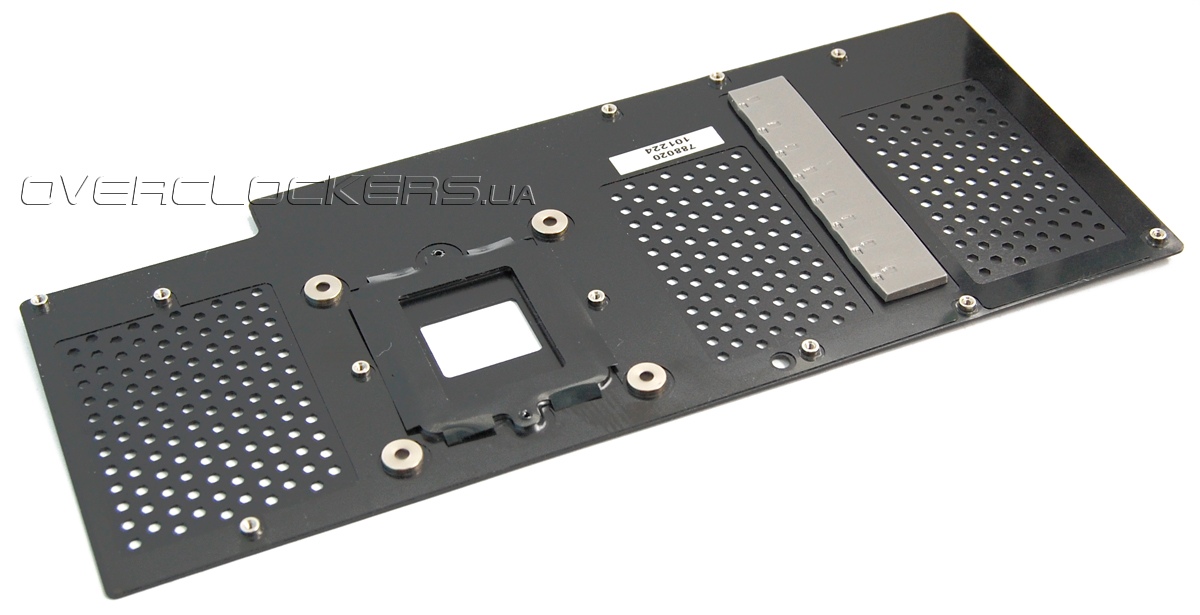

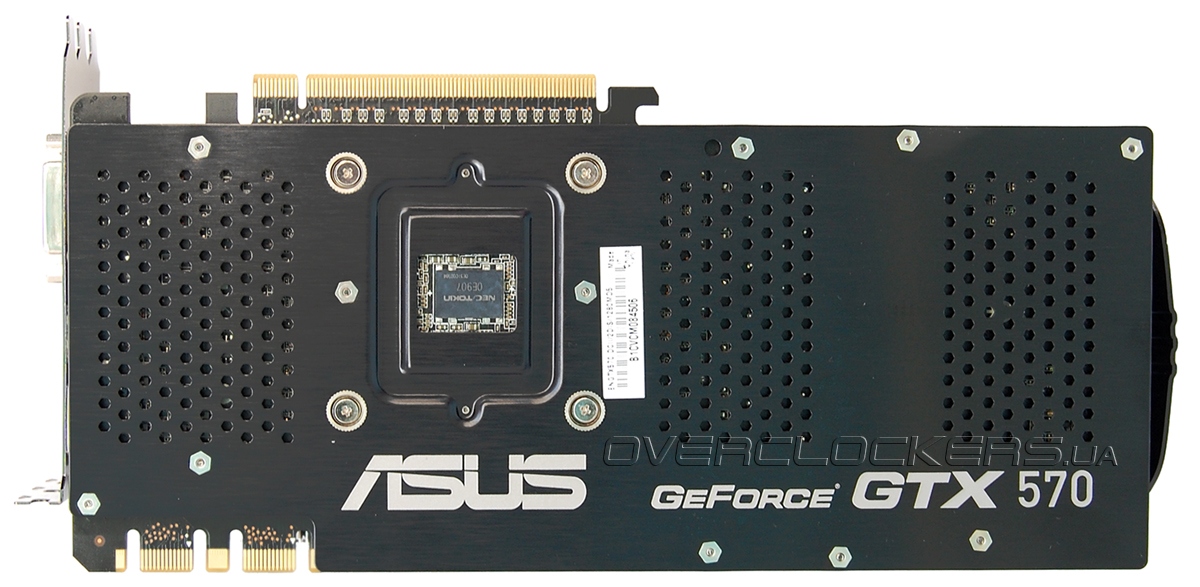

Кроме металлического кожуха системы охлаждения задняя сторона также накрыта перфорированной алюминиевой пластиной.

ASUS ENGTX570 DCII/2DIS/1280MD5

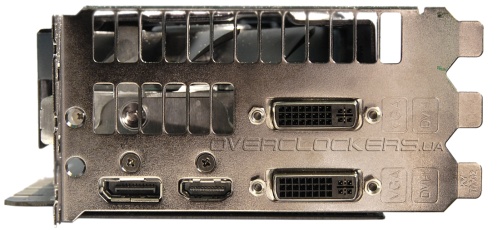

На заднюю панель вынесены HDMI, Display Port и два DVI.

ASUS ENGTX570 DCII/2DIS/1280MD5

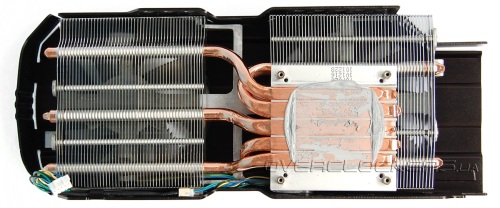

Система охлаждения состоит из двухсекционного радиатора с пятью тепловыми трубками и двух больших вентиляторов. Две из трубок имеют диаметр 8 мм, остальные 6 мм.

ASUS ENGTX570 DCII/2DIS/1280MD5

Кулер выполнен по технологии Direct Touch, что означает прямой контакт тепловых трубок с графическим чипом. Трубки расположены максимально близко друг к другу, а благодаря большой площади теплораспределительной крышки на кристалле GPU все трубки задействованы в процессе теплообмена.

ASUS ENGTX570 DCII/2DIS/1280MD5

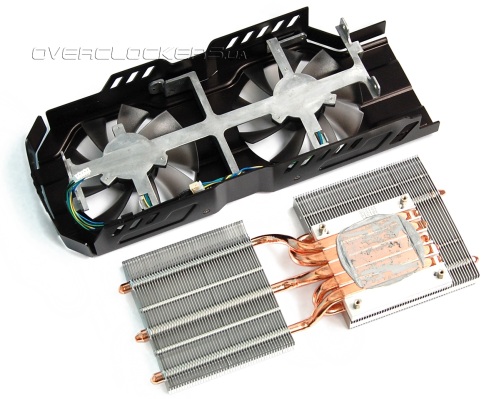

На первый взгляд все выглядит очень солидно и внушительно. Но после снятия радиатора возникает небольшое разочарование. Большую часть огромной конструкции занимает алюминиевая рамка с вентиляторами. Радиатор не особо большой, и при использовании тонких 10-мм вентиляторов система охлаждения видеокарты вполне могла бы занимать два слота расширения вместо трех.

ASUS ENGTX570 DCII/2DIS/1280MD5

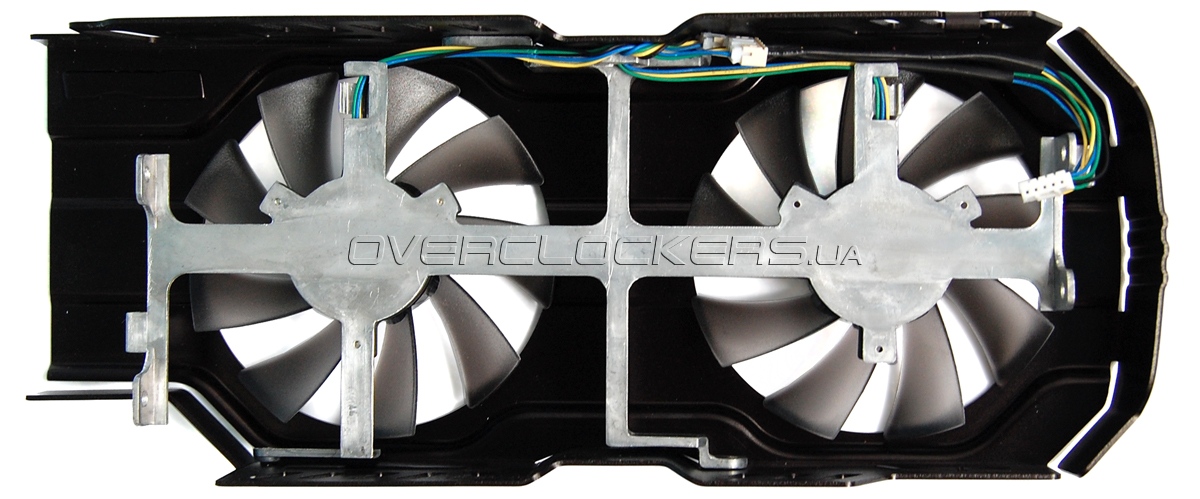

Обдувается радиатор парой вентиляторов Eveflow T129025SU c диаметром крыльчатки 90 мм и высотой 25 мм. Отметим, что у обычных 92-мм вентиляторов лопасти меньше.

ASUS ENGTX570 DCII/2DIS/1280MD5

Рамка, к которой они крепятся, не отличается миниатюрными размерами и выполнена из толстого алюминия. Снять ее проблематично из-за пары винтов, головки которых спрятаны под декоративной красно-полосатой вставкой на лицевой стороне кожуха.

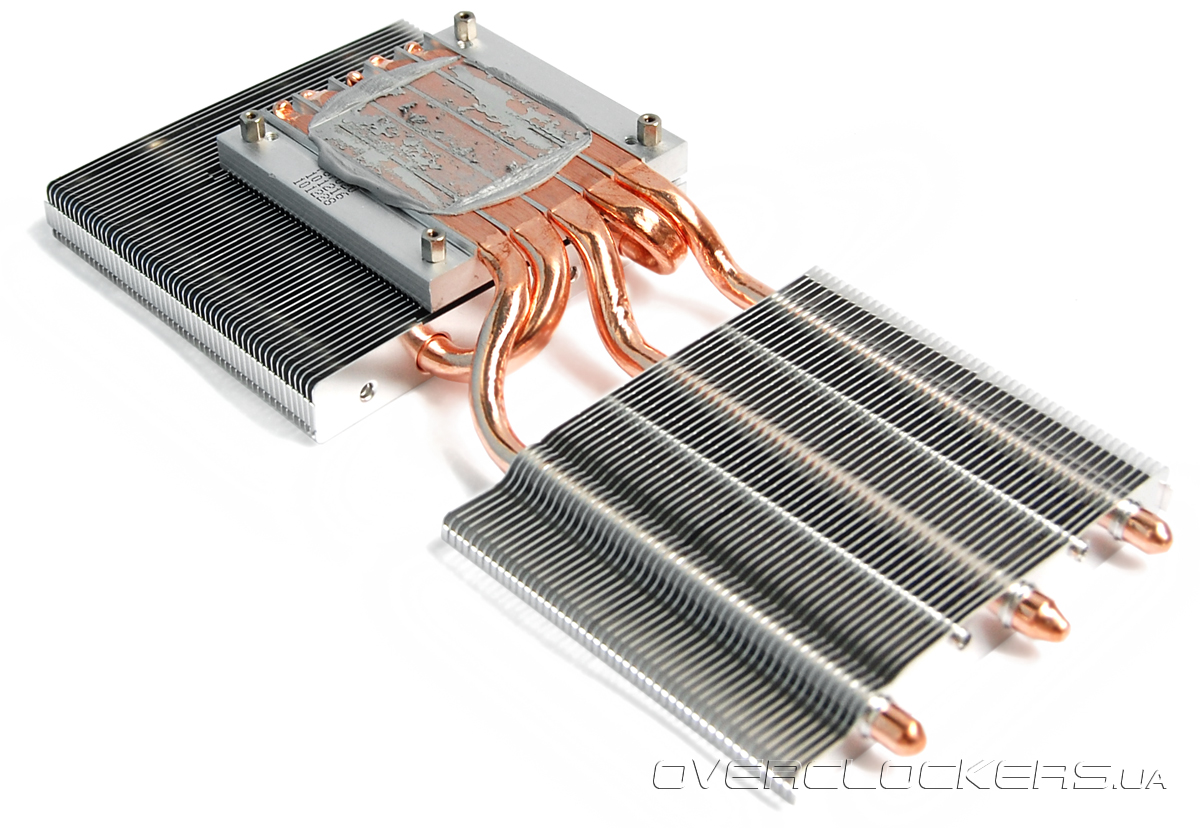

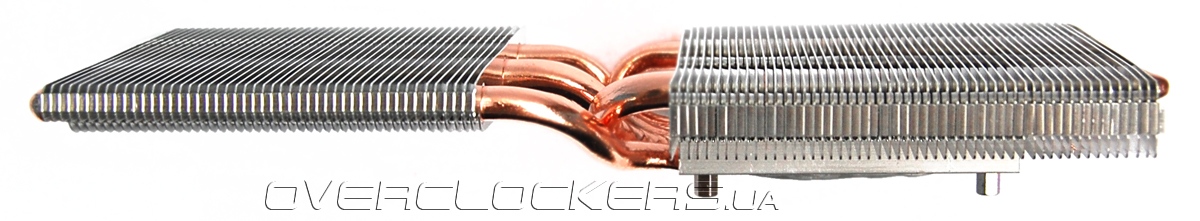

Ну и несколько фотографий основного радиатора с разных ракурсов:

ASUS ENGTX570 DCII/2DIS/1280MD5

ASUS ENGTX570 DCII/2DIS/1280MD5

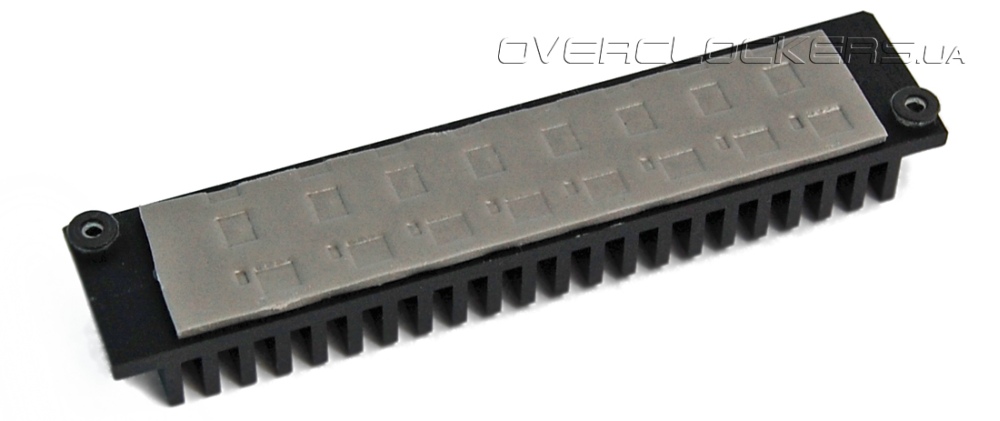

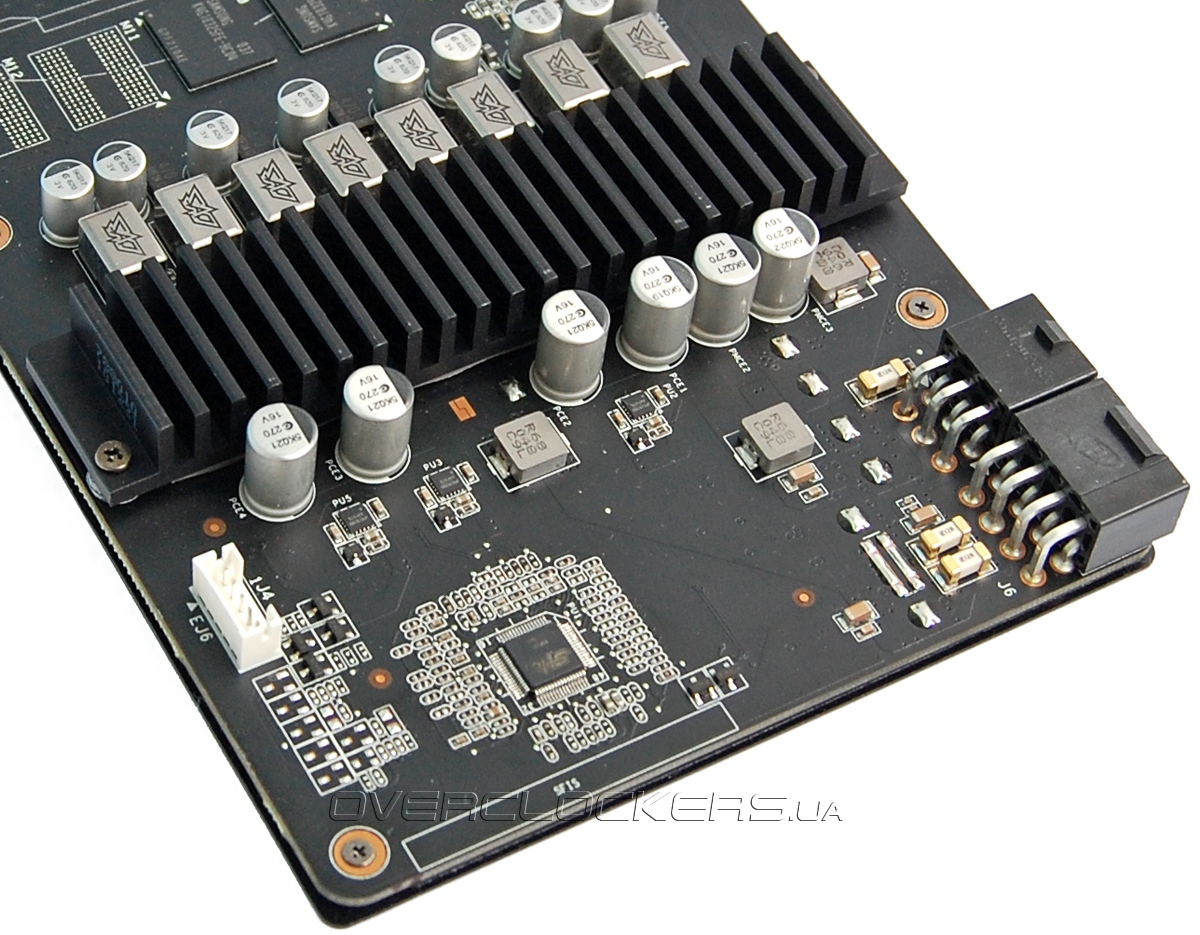

За охлаждение силовых элементов системы питания отвечает черный ребристый радиатор.

ASUS ENGTX570 DCII/2DIS/1280MD5

ASUS ENGTX570 DCII/2DIS/1280MD5

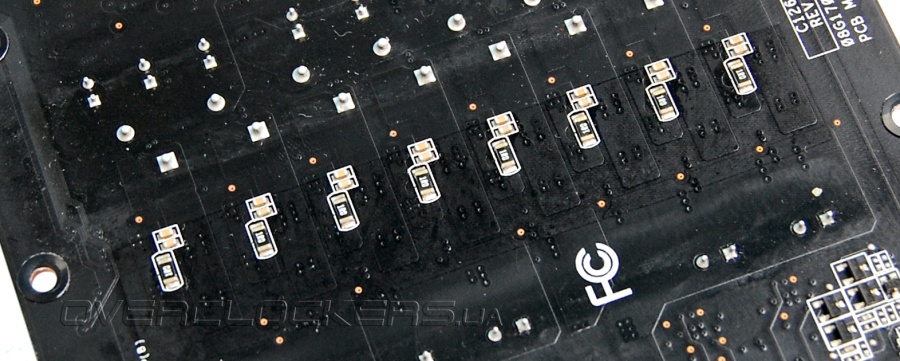

Перфорированная пластина с обратной стороны платы имеет не только декоративное, но и практическое назначение. Через большую термопрокладку она контактирует с рядом резисторов. Но на самом деле под этой областью находятся «мосфеты» и пластина снимает часть тепловой нагрузки с этих горячих элементов.

ASUS ENGTX570 DCII/2DIS/1280MD5

ASUS ENGTX570 DCII/2DIS/1280MD5

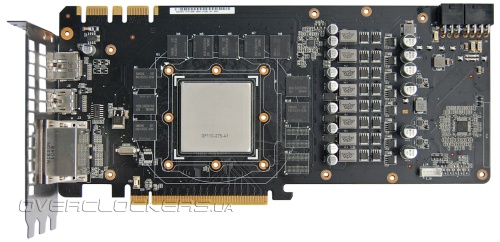

Дизайн PCB заметно отличается от стандартного. Сбоку расположены восьмиштырьковый и шестиштырьковый разъемы вместо двух шестиштырьковых у обычных GeForce GTX 570.

ASUS ENGTX570 DCII/2DIS/1280MD5

Значительной переработке подверглась система питания. Для GPU реализована шестифазная схема на базе контроллера SHE ASP0907 с тремя «драйверами» uP6282, для памяти GDDR5 — двухфазная схема на базе контроллера uP6223.

SHE ASP0907 uP6282 uP6223

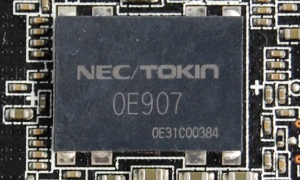

Видеокарта выполнена по фирменной технологии Super Alloy Power, которая предусматривает использование высококачественных компонентов. Используются долговечные конденсаторы с твердотельным электролитом, транзисторы и дроссели с улучшенными характеристиками. Также не обошлось и без танталовых конденсаторов (которые на самом деле применяются и в референсных решениях). Стоит отметить еще наличие конденсатора сверхвысокой емкости Proadlizer NEC/Tokin.

Proadlizer NEC/Tokin

В общем, все выполнено на высоком уровне, а «технология» Super Alloy Power — маркетинговый ответ для MSI Military Class и Gigabyte Ultra Durable.

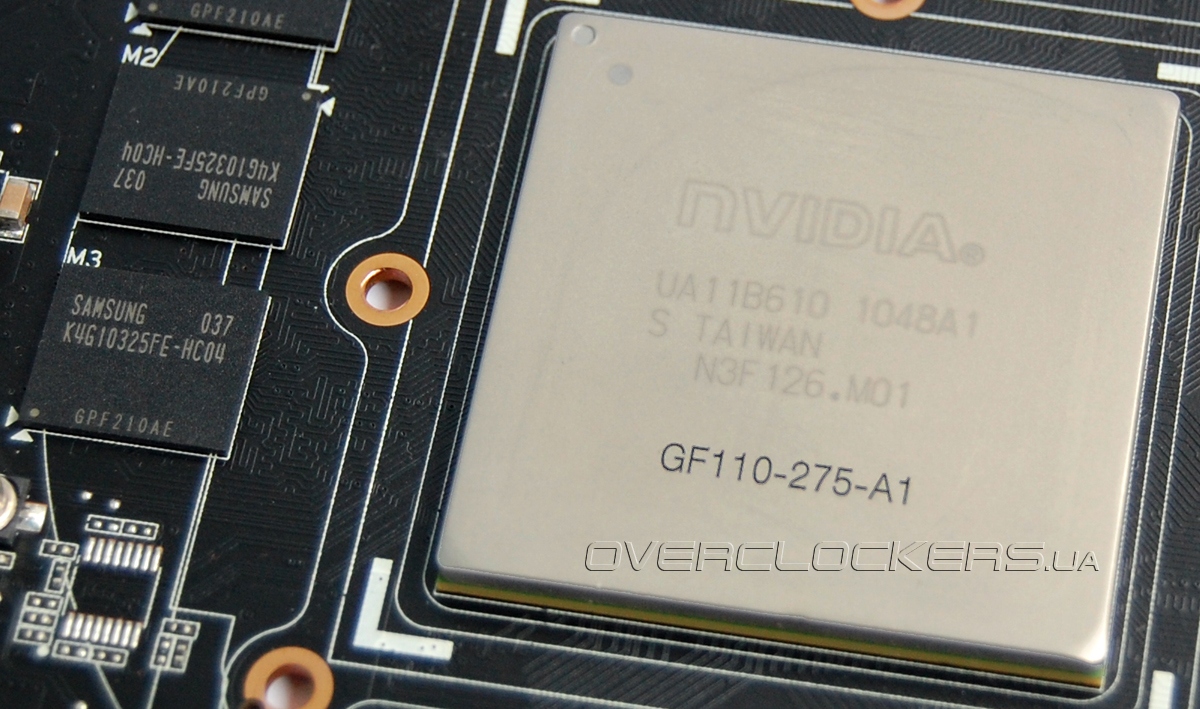

На плате распаяны микросхемы памяти Samsung K4G10325FE-HC04 со временем доступа 0,4 нс. У обычных версий GeForce GTX 570 используются чипы 0,5 нс, так что у ENGTX570 DCII/2DIS/1280MD5 есть еще приличный запас для разгона.

GF110-275-A1

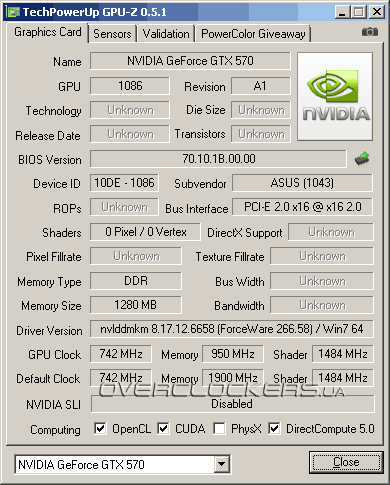

GPU функционирует на 742 МГц (потоковые процессоры на 1484 МГц), что лишь на 10 МГц выше нормы. Память работает на 3800 МГц, как и у референсных решений.

ASUS ENGTX570 DCII/2DIS/1280MD5

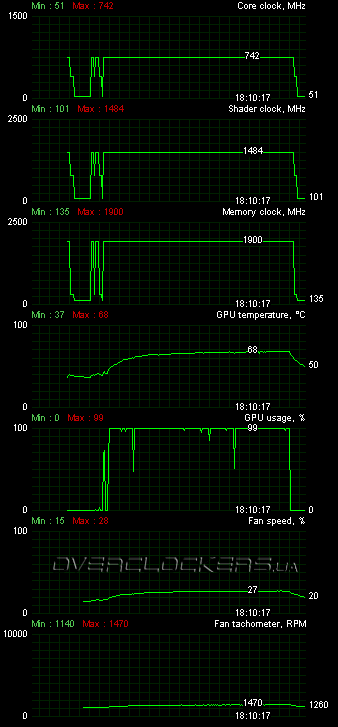

Температура ядра не превышала 68 °С в игровом режиме. Прогрев осуществлялся с помощью 12-минутного прогона демо Ambush из Crysis Warhead Benchmarking Tool. Настройки графики Very High при сглаживании AA8x в разрешении 1920x1200. Температура в помещении 23 °С.

ASUS ENGTX570 DCII/2DIS/1280MD5

В таком режиме видеокарта оказалась довольно тихой, вентиляторы не раскручивались свыше 1470 об/мин.

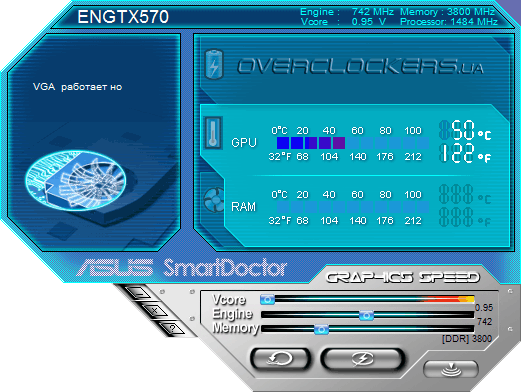

Что касается разгона, то последняя на момент тестирования версия MSI Afterburner 2.1.0 beta 7 не позволяла регулировать напряжение на ядре. Но это не беда, для данных целей можно использовать утилиту ASUS Smart Doctor. Она хоть и не такая удобная, но позволяет изменять частоты, напряжение и скорость оборотов вентиляторов. И ничто не мешает использовать эту утилиту совместно с MSI Afterburner.

ASUS ENGTX570 DCII/2DIS/1280MD5

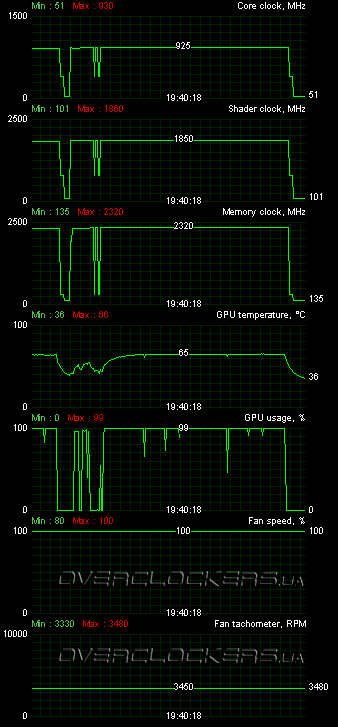

Согласно ASUS Smart Doctor, в номинале на GPU подается 0,95 В. Максимальный разгон графического процессора составил 925 МГц при 1,075 В. Стабильность на такой частоте была возможна лишь при максимальных оборотах обдувающих вентиляторов. Память заработала на 4640 МГц. Итого, имеем прирост в 24 и 22 процента относительно начальных частот.

ASUS ENGTX570 DCII/2DIS/1280MD5

Это лучший результат разгона среди всех участников тестирования.
