Выбираем GeForce GTX 570. Сравнение семи видеокарт от разных производителей

Видеоадаптеры на базе графического чипа GF110 вывели NVIDIA в лидеры, и помогли прочно закрепиться в сегменте высокоуровневых решений. Даже GeForce GTX 570, который основан на урезанной версии этого GPU, смог составить конкуренцию GeForce GTX 480 и Radeon HD 6970. Адаптер быстро стал популярным, а многие производители поспешили разнообразить свой модельный ряд за счет нестандартных видеокарт с заводским разгоном или улучшенным охлаждением. Подобные изменения частенько выливаются в заметное повышение конечной стоимости, и не всегда это себя оправдывает. Чтобы немного разобраться в таком разнообразии и помочь определится потенциальным покупателям в выборе, мы собрали в одной статье несколько карт, которые в полной мере можно назвать продуктами нестандартными. Кроме шести таких GeForce GTX 570 в нашем тестировании побывает и обычный референс, что позволит нам воочию увидеть все преимущества иных решений.

В наше сравнительное тестирование попали следующие адаптеры:
  • ASUS ENGTX570 DCII/2DIS/1280MD5;
  • Gainward GeForce GTX 570 1280MB Phantom;
  • Inno3D iChill GeForce GTX 570 Black;
  • MSI N570GTX Twin Frozr II/OC;
  • Palit GeForce GTX 570 1280MB GDDR5;
  • Palit GeForce GTX 570 Sonic Platinum;
  • Zotac GeForce GTX 570 AMP!.
Каждый из них мы рассмотрим в отдельности и сравним их температурные режимы, разгон и производительность.


ASUS ENGTX570 DCII/2DIS/1280MD5

Начнем мы с продукта компании ASUS серии DirectCU. Ранее у нас в лаборатории побывали старые видеоадаптеры с подобной системой охлаждения. Но в данном случае мы видим рядом с названием индекс II, а это значит, что нас ожидает знакомство с кулером обновленной конструкции.

ASUS ENGTX570 DCII/2DIS/1280MD5

Поставляется в большой коробке со следующим набором аксессуаров:
  • переходник DVI/D-Sub;
  • переходник питания PCI-E 2x 6pin/8pin;
  • мостик SLI;
  • диск с драйверами;
  • инструкции.
Видеокарта ASUS кажется просто огромной из-за массивного трехслотового кулера. По заявлению производителя он эффективнее референсного на 20%.

ASUS ENGTX570 DCII/2DIS/1280MD5

ASUS ENGTX570 DCII/2DIS/1280MD5

Длина карты достигает 28 см, что на сантиметр больше рефенса, но этот сантиметр «съедается» выступающим над платой кожухом системы охлаждения. Ширина тоже на сантиметр больше обычной версии.

ASUS ENGTX570 DCII/2DIS/1280MD5

Кроме металлического кожуха системы охлаждения задняя сторона также накрыта перфорированной алюминиевой пластиной.

ASUS ENGTX570 DCII/2DIS/1280MD5

На заднюю панель вынесены HDMI, Display Port и два DVI.

ASUS ENGTX570 DCII/2DIS/1280MD5

Система охлаждения состоит из двухсекционного радиатора с пятью тепловыми трубками и двух больших вентиляторов. Две из трубок имеют диаметр 8 мм, остальные 6 мм.

ASUS ENGTX570 DCII/2DIS/1280MD5

Кулер выполнен по технологии Direct Touch, что означает прямой контакт тепловых трубок с графическим чипом. Трубки расположены максимально близко друг к другу, а благодаря большой площади теплораспределительной крышки на кристалле GPU все трубки задействованы в процессе теплообмена.

ASUS ENGTX570 DCII/2DIS/1280MD5

На первый взгляд все выглядит очень солидно и внушительно. Но после снятия радиатора возникает небольшое разочарование. Большую часть огромной конструкции занимает алюминиевая рамка с вентиляторами. Радиатор не особо большой, и при использовании тонких 10-мм вентиляторов система охлаждения видеокарты вполне могла бы занимать два слота расширения вместо трех.

ASUS ENGTX570 DCII/2DIS/1280MD5

Обдувается радиатор парой вентиляторов Eveflow T129025SU c диаметром крыльчатки 90 мм и высотой 25 мм. Отметим, что у обычных 92-мм вентиляторов лопасти меньше.

ASUS ENGTX570 DCII/2DIS/1280MD5

Рамка, к которой они крепятся, не отличается миниатюрными размерами и выполнена из толстого алюминия. Снять ее проблематично из-за пары винтов, головки которых спрятаны под декоративной красно-полосатой вставкой на лицевой стороне кожуха.

Ну и несколько фотографий основного радиатора с разных ракурсов:

ASUS ENGTX570 DCII/2DIS/1280MD5

ASUS ENGTX570 DCII/2DIS/1280MD5

За охлаждение силовых элементов системы питания отвечает черный ребристый радиатор.

ASUS ENGTX570 DCII/2DIS/1280MD5

ASUS ENGTX570 DCII/2DIS/1280MD5

Перфорированная пластина с обратной стороны платы имеет не только декоративное, но и практическое назначение. Через большую термопрокладку она контактирует с рядом резисторов. Но на самом деле под этой областью находятся «мосфеты» и пластина снимает часть тепловой нагрузки с этих горячих элементов.

ASUS ENGTX570 DCII/2DIS/1280MD5

ASUS ENGTX570 DCII/2DIS/1280MD5

Дизайн PCB заметно отличается от стандартного. Сбоку расположены восьмиштырьковый и шестиштырьковый разъемы вместо двух шестиштырьковых у обычных GeForce GTX 570.

ASUS ENGTX570 DCII/2DIS/1280MD5

Значительной переработке подверглась система питания. Для GPU реализована шестифазная схема на базе контроллера SHE ASP0907 с тремя «драйверами» uP6282, для памяти GDDR5 — двухфазная схема на базе контроллера uP6223.

SHE ASP0907 uP6282 uP6223

Видеокарта выполнена по фирменной технологии Super Alloy Power, которая предусматривает использование высококачественных компонентов. Используются долговечные конденсаторы с твердотельным электролитом, транзисторы и дроссели с улучшенными характеристиками. Также не обошлось и без танталовых конденсаторов (которые на самом деле применяются и в референсных решениях). Стоит отметить еще наличие конденсатора сверхвысокой емкости Proadlizer NEC/Tokin.

Proadlizer NEC/Tokin

В общем, все выполнено на высоком уровне, а «технология» Super Alloy Power — маркетинговый ответ для MSI Military Class и Gigabyte Ultra Durable.

На плате распаяны микросхемы памяти Samsung K4G10325FE-HC04 со временем доступа 0,4 нс. У обычных версий GeForce GTX 570 используются чипы 0,5 нс, так что у ENGTX570 DCII/2DIS/1280MD5 есть еще приличный запас для разгона.

GF110-275-A1

GPU функционирует на 742 МГц (потоковые процессоры на 1484 МГц), что лишь на 10 МГц выше нормы. Память работает на 3800 МГц, как и у референсных решений.

ASUS ENGTX570 DCII/2DIS/1280MD5

Температура ядра не превышала 68 °С в игровом режиме. Прогрев осуществлялся с помощью 12-минутного прогона демо Ambush из Crysis Warhead Benchmarking Tool. Настройки графики Very High при сглаживании AA8x в разрешении 1920x1200. Температура в помещении 23 °С.

ASUS ENGTX570 DCII/2DIS/1280MD5

В таком режиме видеокарта оказалась довольно тихой, вентиляторы не раскручивались свыше 1470 об/мин.

Что касается разгона, то последняя на момент тестирования версия MSI Afterburner 2.1.0 beta 7 не позволяла регулировать напряжение на ядре. Но это не беда, для данных целей можно использовать утилиту ASUS Smart Doctor. Она хоть и не такая удобная, но позволяет изменять частоты, напряжение и скорость оборотов вентиляторов. И ничто не мешает использовать эту утилиту совместно с MSI Afterburner.

ASUS ENGTX570 DCII/2DIS/1280MD5

Согласно ASUS Smart Doctor, в номинале на GPU подается 0,95 В. Максимальный разгон графического процессора составил 925 МГц при 1,075 В. Стабильность на такой частоте была возможна лишь при максимальных оборотах обдувающих вентиляторов. Память заработала на 4640 МГц. Итого, имеем прирост в 24 и 22 процента относительно начальных частот.

ASUS ENGTX570 DCII/2DIS/1280MD5

Это лучший результат разгона среди всех участников тестирования.

Gainward GeForce GTX 570 1280MB Phantom

Видеоадаптер Gainward поставляется в коробке с простым оформлением.

Gainward GeForce GTX 570 1280MB Phantom

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • переходник питания PCI-E 2x6pin/8pin;
  • купон со скидкой 25% на видеоредактор Super LoiLoScope;
  • диск с драйверами;
  • инструкции.
Видеокарта немного компактнее ASUS, хотя в толщину она тоже занимает более двух слотов расширения внутри системного блока. Все выполнено в темных тонах: система охлаждения черная, текстолит темно-коричневый.

Gainward GeForce GTX 570 1280MB Phantom

Отличительной особенностью Phantom является необычный кулер. На первый взгляд может показаться, что у данной модели используется система пассивного охлаждения. На самом деле вентиляторы спрятаны под радиатором.

Gainward GeForce GTX 570 1280MB Phantom

Gainward GeForce GTX 570 1280MB Phantom

Набор внешних интерфейсов стандартен: HDMI, Display Port и два DVI

Gainward GeForce GTX 570 1280MB Phantom

Взглянем на конструкцию системы охлаждения ближе.

Gainward GeForce GTX 570 1280MB Phantom

Нижняя половина этого «бутерброда» является радиатором для микросхем памяти и элементов системы питания. Основной радиатор для охлаждения GPU включает массив тонких алюминиевых пластин, нанизанных на шесть медных тепловых трубок.

Gainward GeForce GTX 570 1280MB Phantom

Трубки напаяны на медное основание, которое прикручено к нижней пластине. Сверху они ничем не накрыты, потому как это место занимают вентиляторы.

Gainward GeForce GTX 570 1280MB Phantom

Gainward GeForce GTX 570 1280MB Phantom

Phantom использует сразу три вентилятора Power Logic PLA08015S12HH. Данные модели используются, наверное, во всех продуктах Palit, потому как мы видели их и видеокартах серии GeForce GTX 460, и у GeForce GTX 560 Ti Sonic.

Gainward GeForce GTX 570 1280MB Phantom

Разобрать полностью кулер нам не удалось — очень уж хорошо прикручен был радиатор к нижней пластине. Но по нижнему фото отлично видно, что в месте контакта с силовыми элементами на плате пластина имеет ряд ребер, которые повышают площадь рассеивания. Остальная часть радиатора плоская.

Gainward GeForce GTX 570 1280MB Phantom

Плата выполнена по собственному дизайну. Оснащена восьмиштырьковым и шестиштырьковым разъемами. Система питания реализована по аналогичной схеме с ASUS. Только в данном случае используются транзисторы ON Semiconductor, дроссели и конденсаторы подешевле, но тоже с броневыми сердечниками и твердотельным электролитом.

Gainward GeForce GTX 570 1280MB Phantom

Gainward GeForce GTX 570 1280MB Phantom

Преобразователь питания GPU включает шесть фаз под управлением контроллера ON Semiconductor ADP4100. Контроллер нестандартный, но программный режим управление напряжением поддерживается и сотфвольтмод с помощью MSI Afterburner возможен.

ON Semiconductor ADP4100

Маркировка на графическом чипе нанесена так, что едва читаема, но название GF110-275-A1 видно четко.

GF110-275-A1

Распаяны микросхемы памяти Samsung K4G10325FE-HC04, которые рассчитаны на 5 ГГц.

Samsung K4G10325FE-HC04

Частоты Phantom примерно на 2,5% выше стандарта — ядро работает на 750/1700 МГц, память на 3900 МГц. В 2D-режиме они снижаются до 51/101/270 МГц. Питающее напряжение GPU в 3D-режиме достигает 1,0 В, в простое — 0,962 В.

Gainward GeForce GTX 570 1280MB Phantom

Во время прогрева Crysis Warhead температура графического процессора не превысила 73 градусов Цельсия при 23 °С в помещении. Вентиляторы при этом раскручивались до 62% (2200 об/мин), хотя шум был едва слышным. Вероятно, особая конструкция кулера помогает его снижению, играя роль «глушителя».

Gainward GeForce GTX 570 1280MB Phantom

По разгону Gainward уступил только ASUS. Ядро нам удалось разогнать до 920/1840 МГц, память — до 4520 МГц.

Gainward GeForce GTX 570 1280MB Phantom

Для поддержания стабильности в таком режиме понадобилось установить максимальные обороты обдувающих вентиляторов. И несмотря на это, GPU все равно разогрелся до 86 °С в Crysis Warhead.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

На очереди топовая модель от Inno3D, которая оснащается автономной системой водяного охлаждения.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Упаковка отличается очень большим размером. Видеокарта и СВО располагаются внутри в каркасе из вспененного полиэтилена.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Комплектация довольно богатая:
  • переходник DVI/D-Sub;
  • переходник питания c двух molex на PCI-E 6-pin;
  • код для trial-версии Star Craft 2: Wings of Liberty;
  • код для 3DMark 11 Advanced Edition;
  • матерчатый коврик;
  • четыре крепежных винта для СВО;
  • диск с драйверами;
  • инструкции.
Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Данный продукт представляет сочетание референсного GeForce GTX 570 и системы водяного охлаждения CoolIT OMNI A.L.C.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Система CoolIT изначально является полностью готовым решением со всеми необходимыми компонентами. OMNI A.L.C. аналог CoolIT ECO A.L.C., только помпа у данной модели расположена на радиаторе, а не совмещена с водоблоком.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX) Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Данный блок из радиатора и помпы рассчитан на установку вместо 120-мм вентилятора на задней стенке корпуса. Но его большая толщина в 85-мм может создать трудности при наличии крупногабаритных систем охлаждения для CPU. Так, в корпусе Chieftec CH-01B с материнской платой Gigabyte GA-X58A-UD3R (Intel X58 Express) данная СВО при установке упиралась в боковую стенку Thermalright Venomous X. Если бы это был более крупный кулер, то OMNI A.L.C. не поместился бы вовсе.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Сайт производителя СВО не радует техническими данными. Указана лишь скорость работы вентилятора — от 1100 до 2500 об/мин вместо 800-1750 об/мин у CoolIT ECO A.L.C. Вентилятор с помпой подключаются четырехштырьковым разъемом. Мы пробовали запускать систему, подавая на вход 5 и 7 вольт, но все это приводило к быстрому перегреву в играх. Так что рекомендуем подключать CoolIT напрямую к 12 В без каких-либо регуляторов напряжения.

Данная видеокарта самая тонкая, поскольку сам водоблок на плате занимает не более одного слота расширения. Но длина самая большая из-за торчащих трубок и фитингов на стыке.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Если у вас создалось впечатление, что вся черная конструкция на верхнем фото — это единый водоблок, мы вас разочаруем. На самом деле нижняя часть — это отдельная пластина-радиатор, которая прикручена к водоблоку.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

С графическим процессором контактирует медная «пятка», а место контакта водоблока и нижней пластины промазано термопастой. Впрочем, нанесена она лишь в областях над микросхемами памяти и силовыми элементами. И судя по отпечатку, контакт в районе памяти не очень хороший. Все это должно не лучшим образом сказаться на теплообмене, а поскольку никакого обдува у нижнего радиатора нет, то качество термонинтерфейса играет очень важную роль. Мы бы рекомендовали пользователям нанести побольше термопасты на место стыка. Это смогло бы улучшить охлаждение «мосфетов» и показатели разгона.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Ну и еще одна общая фотография CoolIT OMNI A.L.C. в полном сборе без видеокарты.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Сам GeForce GTX 570 представляет минимальный интерес, поскольку это полная копия референса и ничем не отличается от рассматривавшейся нами ранее модели.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Это все тот же урезанный вариант GeForce GTX 580 с четырехфазной системой питания GPU на базе стандартного ШИМ-контроллера CHiL CHL8266.

CHiL CHL8266

А вот и стандартный GF110-275-A1:

GF110-275-A1

И не менее обычные микросхемы памяти Samsung K4G10325FE-HC05:

Samsung K4G10325FE-HC05

Вместо рекомендованных 732/1464 МГц для ядра и 3800 МГц для памяти Inno3D iChill Black работает на частотах 780/1560/4000 МГц. Питающее напряжение GPU равно 0,975 В.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

В игровом режиме ядро не прогревалось свыше 65 °С при 23 °С в помещении. Не такая уж и большая разница с ASUS DirectCU II. По шумовым характеристикам данная видеокарта выиграла у всех конкурентов. И хотя на сайте CoolIT сказано про максимальные 2500 об/мин, по субъективной оценке вентилятор работал медленнее и шум от него был более глухой и не такой «звонкий» как у многовентиляторных конфигураций на других картах.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

А вот в плане разгона Inno3D проиграл почти всем. Но это и неудивительно, ведь на силовых элементах системы питания нет достойного охлаждения. Нижний радиатор хоть и не хуже того, что используется у референса, но активное охлаждение отсутствует, а контакт с водоблоком не самый лучший. Да и эффективности CoolIT все же маловато для поддержания низких температур на всех компонентах платы. В итоге мы смогли достичь лишь 860/1720/4320 МГц при напряжении 1,038 В.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Ядро в Crysis Warhead прогревалось до 71 °С — это не так много, но плата была просто раскалена. Так что для разгона лучше позаботиться о дополнительном обдуве карты. Тогда можно вполне надеяться и на большие частоты, ведь потенциал референса немного выше.

MSI N570GTX Twin Frozr II/OC

Следующая модель в нашем тестировании — это представитель MSI из линейки продуктов Twin Frozr.

MSI N570GTX Twin Frozr II/OC

Поставляется в традиционной коробке с откидывающейся боковой панелью.

MSI N570GTX Twin Frozr II/OC

Комплектуется:
  • переходником DVI/D-Sub;
  • переходником mini-HDMI/HDMI;
  • двумя переходниками питания PCI-E 2x6-pin/8-pin;
  • диском с драйверами;
  • инструкцией.
Видеокарта имеет характерный внешний вид благодаря легкоузнаваемой системе охлаждения Twin Frozr II с массивным радиатором, выглядывающими тепловыми трубками и округлым формам кожуха.

MSI N570GTX Twin Frozr II/OC

MSI N570GTX Twin Frozr II/OC

На заднюю панель вынесены два разъема DVI и один mini-HDMI.

MSI N570GTX Twin Frozr II/OC

Кулер состоит из массивного радиатора (50 алюминиевых пластин) и пяти тепловых трубок. Крайние трубки имеют увеличенный диаметр 8 мм, центральные стандартные по 6 мм.

MSI N570GTX Twin Frozr II/OC

MSI N570GTX Twin Frozr II/OC

MSI N570GTX Twin Frozr II/OC

Обдувается вся конструкция парой 80-мм вентиляторов Power Logic PLD08010S12HH.

MSI N570GTX Twin Frozr II/OC

Для охлаждения силовых элементов и микросхем памяти установлен радиатор, выполненный в виде пластины с редкими бороздками. Кстати, у Gainward данный конструктивный элемент имел значительно большую площадь.

MSI N570GTX Twin Frozr II/OC

MSI N570GTX Twin Frozr II/OC

Под этим радиатором скрывается плата референсного дизайна с четырехфазной системой питания GPU.

MSI N570GTX Twin Frozr II/OC

MSI N570GTX Twin Frozr II/OC

А вот вместо стандартных микросхем памяти на 0,5 нс распаяны более быстрые Samsung K4G10325FE-HC04.

GF110-275-A1 и Samsung K4G10325FE-HC04

С номинальных 732/1464/3800 МГц данная модель разогнана производителем до 750/1500/4000 МГц. В простое частоты ядра снижаются до 51/101 МГц, а память работает на 270 МГц. Напряжение на ядре составляет 1,012 В.

MSI N570GTX Twin Frozr II/OC

В игровом режиме температура достигала 67 °С. Примерно такие же результаты у трехслотового кулера ASUS, да и от «водянки» CoolIT отделяют всего пару градусов. Это говорит о высокой эффективности Twin Frozr II, что вполне оправдано хорошей конструкцией радиатора GPU и высокими оборотами вентиляторов, которые раскручивались до 2600 об/мин. Так что тихим видеоадаптер MSI не назвать, хотя субъективно уровень шума можно охарактеризовать как умеренный.

MSI N570GTX Twin Frozr II/OC

Разгоном данный графический адаптер не блеснул. Все чего удалось достичь при максимальных оборотах вентиляторов — это 850/1700 МГц на ядре и 4320 МГц на памяти при повышении напряжения до 1,038 В.

MSI N570GTX Twin Frozr II/OC

Учитывая эталонный дизайн и хорошее охлаждение GPU, результат должен быть больше. Но, как и у некоторых старых моделей MSI Twin Frozr, подозрение падает на эффективность VRM-радиатора. Он уступает по размерам радиатору референсной турбины и решениям конкурентов. В итоге, карта хоть и может работать на более высоких частотах, но добиться стабильности в тяжелых графических режимах не удается. Впрочем, для значительного разгона все равно понадобится заменить кулер на что-то более эффективное, а благодаря стандартному дизайну PCB на MSI возможно будет установить любой суперкулер или водоблок, рассчитанный на серию GeForce GTX 570.

Palit GeForce GTX 570 1280MB GDDR5

Данный видеоадаптер рассматривался нами в отдельном материале.

Palit GeForce GTX 570 1280MB GDDR5

Мы не будем повторяться, отметим лишь, что это полная копия эталонной видеокарты NVIDIA. Тактовая частота ядра 732/1464 МГц, память работает на 3800 МГц.

Palit GeForce GTX 570 1280MB GDDR5

Palit GeForce GTX 570 1280MB GDDR5

Разгон нашего экземпляра составил 870/1740/4230 МГц. Все тесты проведены на драйвере ForceWare 266.58, а не на 263.09, как это было в старом обзоре данной видеокарты.


Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

А вот на этой модели мы остановимся подробнее, ведь это самая быстрая карта среди участников данного сравнения.

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Комплектация следующая:
  • переходник DVI/D-Sub;
  • два переходника питания PCI-E 2x6-pin/8-pin;
  • диск с драйверами;
  • инструкции.
Внешне данный видеоадаптер напоминает нереференсные GeForce GTX 465/470 производства Palit — двухвентиляторная система охлаждения и немного угловатый пластиковый кожух сверху.

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Конструкция кулера действительно мало чем отличается от вышеупомянутых моделей. Основание — это отдельная пластина-радиатор для VRM-элементов и чипов памяти, к которой прикручен основной радиатор с вентиляторами.

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Нижняя пластина полностью идентична соответствующему радиатору у Gainward Phantom.

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

А вот так выглядит система охлаждения в сборе без верхнего кожуха:

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

За обдув отвечают два вентилятора Power Logic PLA08015B12HH, которые крепятся к пластиковой крышке.

В сравнении картой Phantom радиатор кажется немного проще — вместо шести тепловых трубок лишь четыре. Зато пластин у Sonic Platinum чуть больше — 48 вместо 44 у Gainward. И площадь их тоже больше благодаря трем выступающим «ступенькам» между вентиляторами.

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Что окажется эффективнее — большее число тепловых трубок и вентиляторов или больший по площади радиатор — мы увидим по результатам тестирования.

У читателя может возникнуть вопрос, почему мы все время сравниваем Sonic Platinum и Phantom. Не секрет, что компания Gainward является частью Palit Group и продукция их почти не отличается между собой. В данном случае все различия касаются лишь системы охлаждения и рабочих частот, дизайн платы у Sonic и Phantom одинаков. В этом вы легко можете убедиться по следующим фотографиям:

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Система питания ядра включает шесть фаз под управлением контроллера ADP4100 от ON Semiconductor. Двухфазная система питания памяти построена на неизвестном контроллере, промаркированном как DQ=CK 71N.

ADP4100 Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Графический процессор GF110:

GF110-275-A1

Общий объем памяти в 1280 Мбайт набран десятью микросхемами K4G10325FE-HC04.

Samsung K4G10325FE-HC04

По рабочим частотам Sonic Platinum — чемпион среди участников нашего сравнения. Ядро функционирует на 800/1600 МГц, а память на 4000 МГц. Это даже больше частот старшего GeForce GTX 580.

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Такие частотные характеристики выдвигают еще большие требования к эффективности охлаждения, что выливается высокими оборотами обдувающих вентиляторов и весьма заметным шумом от них. В игровом режиме температура ядра достигала 74 °С при 2600-2640 об/мин.

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

В номинале, согласно мониторингу MSI Afterburner, на GPU подается 1,0 В. Максимальный разгон составил 910 МГц при 1,05 В. Довольно неплохой результата, хотя и меньше на 10 МГц чем у Gainward Phantom. А вот память подвела, выше 4220 МГц стабильности достигнуть не удавалось. На максимальных оборотах обдувающих вентиляторов температура ядра не превысила 71 °С.

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5

Phantom прогревался до 86 градусов на 920 МГц при 1,063 В, и все вентиляторы у него тоже работали на максимуме. Так что разгон демонстрирует преимущества системы охлаждения Sonic Platinum. Хотя разница эта проявляется в малопригодном для практичного использования режиме (из-за высокого шума).

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

И последний участник нашего тестирования. Недавно мы рассматривали видеокарту Zotac GTX 580 AMP!, которая ничем особым кроме повышенных частот не выделялась на фоне референсных решений. Младшая модель построена по тому же принципу — это стандартная карта с обычным охлаждением, но с повышенными частотами.

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

Поставляется в небольшой коробке с прозрачным окошком. Комплектация следующая:
  • переходник DVI/D-Sub;
  • переходник mini-HDMI/HDMI;
  • два переходника питания c двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • диск с игрой Prince of Persia: The Forgotten Sands;
  • инструкции.

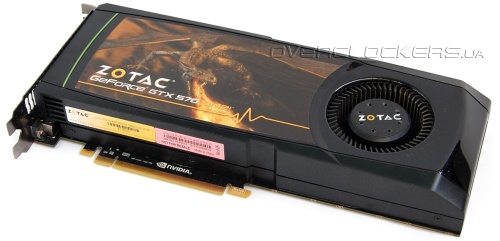

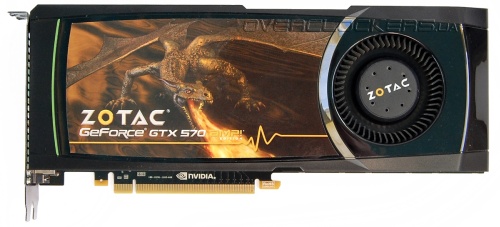

Перед нами типичный GeForce GTX 570. Отличается он разве что наклейкой на кожухе системы охлаждения.

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

Набор внешних интерфейсов включает два DVI и один mini-HDMI.

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

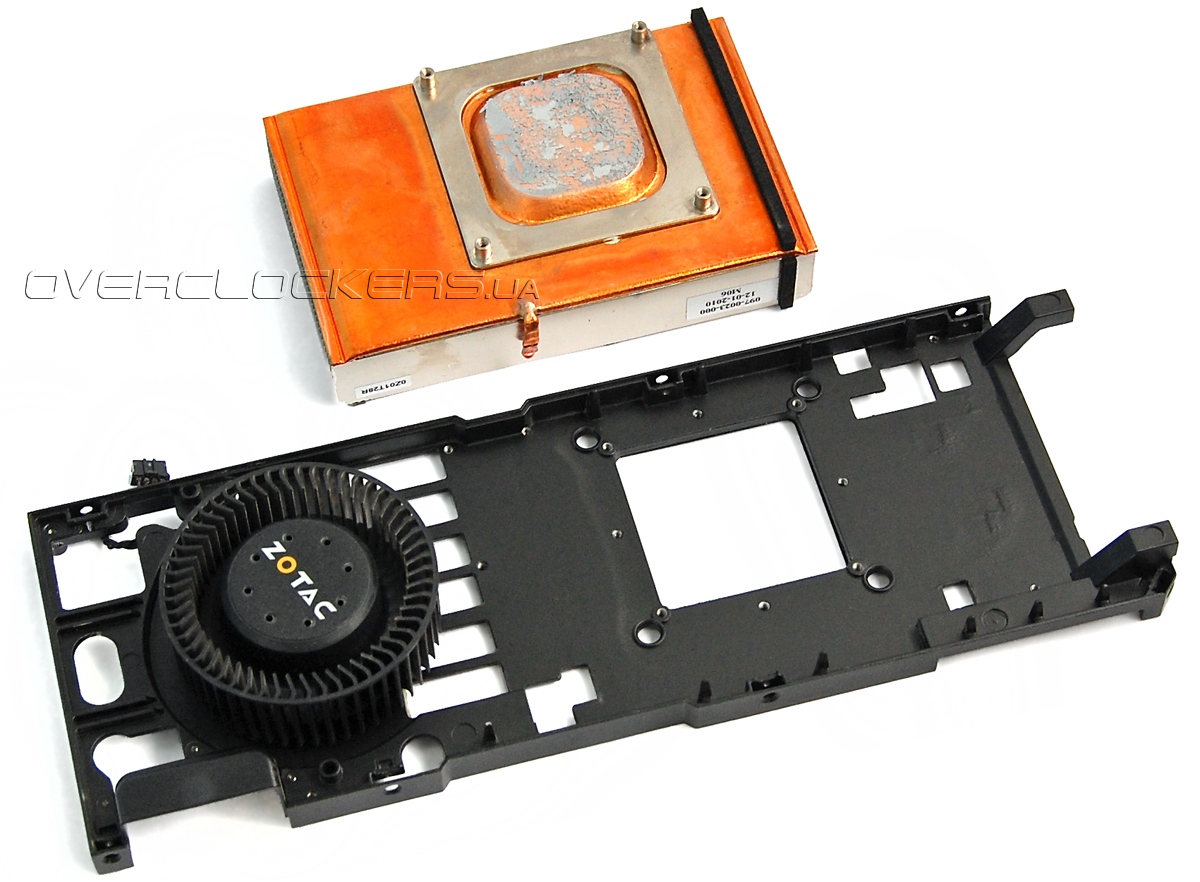

Система охлаждения нам уже знакома по первому обзору GeForce GTX 570. Это турбина с массивным основанием-радиатором для компонентов узла питания и микросхем памяти и радиатором для GPU из массива тонких пластин с медной испарительной камерой в основании.

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

Верхний кожух снимается без полного демонтажа системы охлаждения.

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

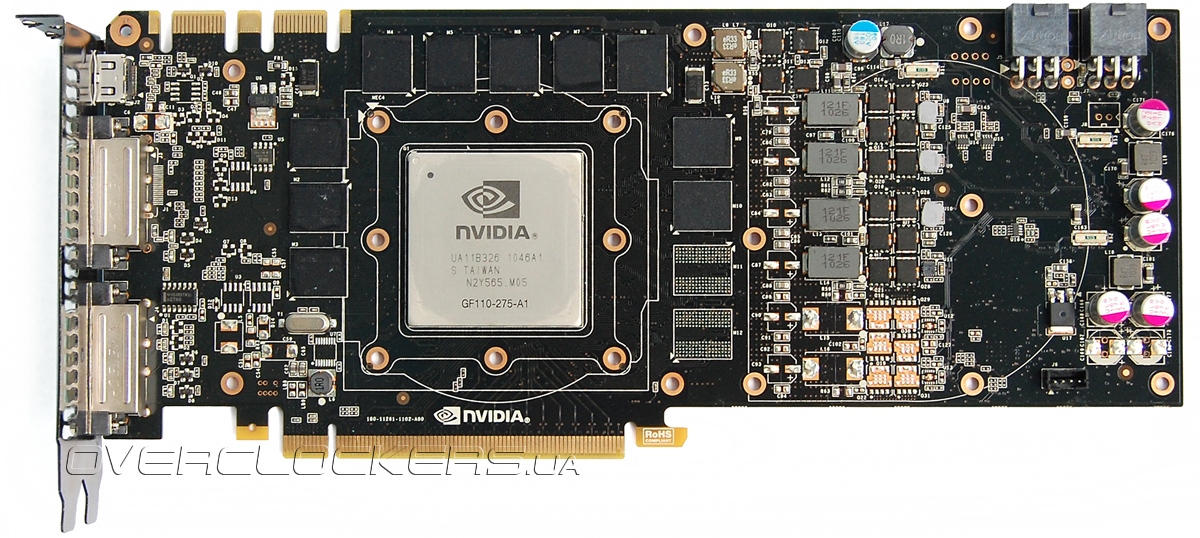

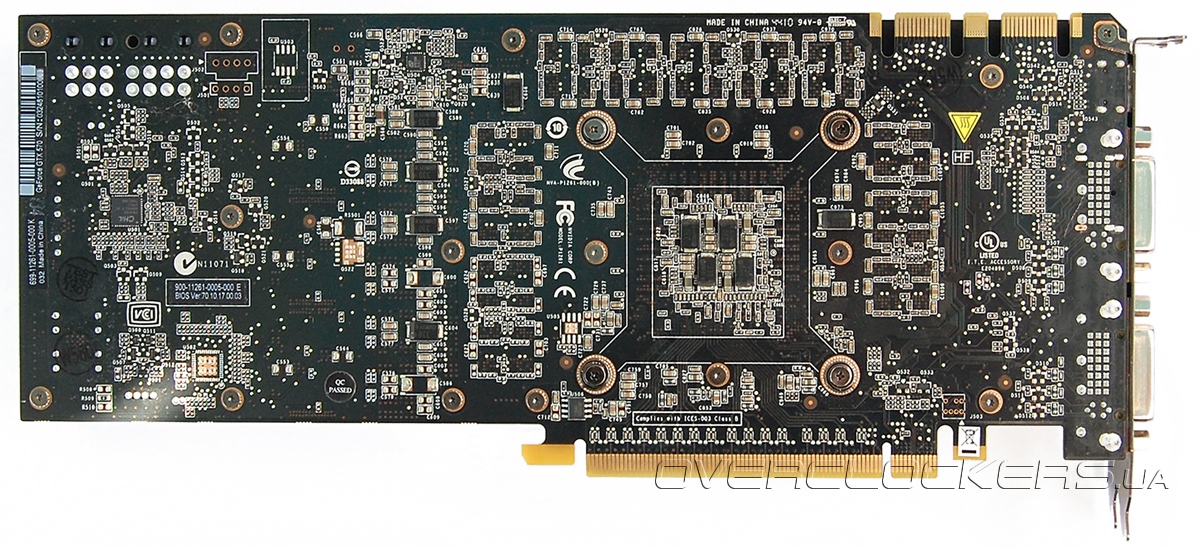

Ну и пара фотографий печатной платы референсного дизайна:

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

Четырехфазная схема питания GPU реализована на контроллере CHL8266 от CHiL Semiconductor. Фазы питания памяти (напряжения VDDQ и VDD) управляются Anpec APW7066.

CHiL CHL8266 Anpec APW7066

Заводской разгон у Zotac AMP весьма приличный — ядро работает на 780/1560 МГц, а память на 4000 МГц.

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

Данный видеоадаптер естественно горячее и шумнее референса, ведь охлаждение осталось тем же, а частоты выросли. Хотя разница оказалась меньше, чем мы ожидали. Возможно, причина в низком напряжении 0,987 В (на таком работает и референс). Вполне может быть, что в серию AMP идут отобранные чипы, которые могут функционировать на низком напряжении и высокой частоте, или нам просто попался удачный экземпляр.

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

В игровом режиме ядро прогревалось до 86 °С. Обдувающий вентилятор раскручивался до 2490-2550 об/мин. Шумновато, скажем так.

По разгону Zotac AMP смог лишь незначительно превзойти референсный Palit. Графический процессор был стабилен на 875/1750 МГц, а память на 4380 МГц.

Zotac GeForce GTX 570 AMP! Edition (ZT-50202-10P)

Естественно, что обороты турбины пришлось повышать до предела (в MSI Afterburner это отображается как 85%).

Характеристики референсного GeForce GTX 570 и конкурентов

Рассмотренные видеоадаптеры мы сравним не только между собой, но и со следующими графическими ускорителями:
  • GeForce GTX 580 (Zotac GTX 580 AMP! на пониженных до стандарта частотах);
  • GeForce GTX 480 (Inno3D GTX 480);
  • Radeon HD 6970 (ASUS EAH6970/2DI2S/2GD5).
Их характеристики приведены в следующей таблице

Видеоадаптер GeForce GTX 580 GeForce GTX 570 GeForce GTX 480 Radeon HD 6970
Ядро GF110 GF110 GF100 XT
Количество транзисторов, млн. шт 3000 3000 3200 2640
Техпроцесс, нм 40 40 40 40
Площадь ядра, кв. мм 520 520 526 389
Количество потоковых процессоров 512 480 480 1536
Количество текстурных блоков 64 60 60 96
Количество блоков рендеринга 48 40 48 32
Частота ядра, МГц 772 732 701 880
Частота шейдерного домена, МГц 1544 1464 1401 880
Шина памяти, бит 384 320 384 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4008 3800 3696 5500
Объём памяти, МБ 1536 1280 1536 2048
Поддерживаемая версия DirectX 11 11 11 11
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.1
Заявленная максимальная потребляемая мощность, Вт 244 219 250 250-190*
* — зависит от настроек Power Control.


Характеристики тестируемых GeForce GTX 570

  Частота ядра, МГц Частота потоковых процессоров, МГц Частота памяти, МГц Средняя цена, $
ASUS ENGTX570 DCII/2DIS/1280MD5 742 1484 3800 420
Gainward GeForce GTX 570 1280MB "Phantom" 750 1500 3900 380
Inno3D iChill GeForce GTX 570 Black 780 1560 4000 585
MSI N570GTX Twin Frozr II/OC 750 1500 4000 392
Palit GeForce GTX 570 1280MB GDDR5 732 1464 3800 370
Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5 800 1600 4000 390
ZOTAC GeForce GTX 570 AMP! Edition 780 1560 4000 410


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Intel Core i7-965 EE (3,2@3,95 ГГц, BCLK 172 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1720 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-850HT (850 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйвер GeForce: NVIDIA GeForce 266.58;
  • драйвер Radeon: ATI Catalyst 11.2.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender, файл подкачки и визуальные эффекты интерфейса. Тестирование проводилось в соответствии с нашей методикой.


Результаты тестирования

Температурный режим

У старших видеокарт GeForce предусмотрена аппаратно-программная защита от программ стресс-тестирования вроде OCCT и FurMark, не давая превысить определенный лимит по току. Ограничение для этих приложений снимается с помощью правок в реестре, но мы ограничились тестами в простом игровом режиме, который актуален для рядового пользователя. Прогрев осуществлялся с помощью 12-минутного прогона демо Ambush из Crysis Warhead Benchmarking Tool. Настройки графики Very High при сглаживании AA8x в разрешении 1920x1200. Температура в помещении 23 °С.

Результаты тестирования GeForce GTX 570


Самыми горячими оказались видеокарты Palit и Zotac, оснащенные стандартной турбиной. Самая низкая температура ядра у Inno3D с системой CoolIT OMNI A.L.C. Пару градусов ей уступает MSI Twin Frozr II и три градуса проигрывает ASUS DirectCU II. По уровню шума самым тихим оказался адаптер Inno3D. «Холодный» MSI был не лучшим по шумовых характеристикам, но самыми громкими оказались Sonic Palit и Zotac AMP!.

Отметим, что максимальный разгон на каждом видеоадаптере достигался при работе системы охлаждения в самом производительном и шумном режиме. Для повседневного игрового использования это не практично, и пользователям все равно придется довольствоваться меньшими частотами для достижения более приемлемого уровня шума. Но такое сравнение помогает оценить потенциал карт. Так, если для стабильности на 850 МГц видеокарте MSI уже требуется обдувающие вентиляторы устанавливать на 100%, то вряд ли удастся достигнуть полной стабильности на 800 МГц без значительного повышения оборотов и шума. А вот для Gainward или Palit это уже более реально.


Разгон

Взглянем теперь на результаты разгона. Для наглядности на диаграммах указаны и номинальные частоты видеокарт, чтобы можно было сразу оценить прирост.

Результаты тестирования GeForce GTX 570

Лучший разгонный потенциал GPU у видеокарт ASUS, Gainward Phantom и Palit Sonic. Но последняя оказалась хуже всех по разгону памяти. В тоже время «близнец» от Gainward легко перешагнул рубеж в 5 ГГц. Все остальные видеокарты референсного дизайна с двумя обычными шестиштырьковыми разъемами питания не смогли достичь частоты ядра в 900 МГц. Среди них лучший результат у Zotac AMP с 875 МГц, худший у MSI с 850 МГц. Низкие результаты разгона у N570GTX Twin Frozr II/OC и Inno3D iChill GeForce GTX 570 Black связаны с недостаточно качественным охлаждением VRM.


Производительность

Crysis: Warhead

Версия игры 1.1. Тестирование проводилось с помощью утилиты Crysis Warhead Benchmarking Tool. Настройки Very High, время суток в тесте — 10:00. Для каждого режима прогонялись два пятикратных цикла демо-записи Ambush.

Результаты тестирования GeForce GTX 570

Результаты тестирования GeForce GTX 570

Самый простой GeForce GTX 570 на стандартных частотах демонстрирует аналогичную производительность в Radeon HD 6970 и немного превосходит старый GeForce GTX 480. Palit Sonic Platinum почти на 8% производительнее представителя AMD. Результаты Inno3D и Zotac в номинале абсолютно идентичны, так как частоты их одинаковы. Gainward Phantom уступает MSI N570GTX Twin Frozr II/OC какие-то доли процента — разница в 100 МГц по частоте памяти между ними не играет весомой роли.

С разгоном все GeForce GTX 570 с частотой ядра от 870 МГц догоняют GeForce GTX 580. Карты от ASUS и Gainward даже обходят старшего брата на 5 и 3%.


Metro 2033

Использовался встроенный тест производительности, который добавлен с последним патчем. Для сведения погрешности к минимуму число прогонов 15 (три пятикратных цикла). Настройки графики самые высокие — Very High в DirectX 11 с включенной тесселяцией и Depth of Field.

Результаты тестирования GeForce GTX 570

Референсный GeForce GTX 570 оказывается производительнее Radeon HD 6970 на 0,8%, но уступает GeForce GTX 480 те же 0,8%. Любой видеоадаптер с разгоном (даже ASUS с его дополнительными 10 МГц) оказывается уже производительнее обоих этих конкурентов. Сравняться со старшим GeForce GTX 580 удается лишь при разгоне, и только ASUS ENGTX570 DCII/2DIS/1280MD5 и Gainward. Разогнанный адаптер ASUS оказывается на 24% производительнее Radeon, на 15% быстрее Sonic Platinum в номинале и на 20% лучше себя самого на начальных частотах.


3DMark 11

Последняя версия тестового пакета 3Dmark с поддержкой DirectX 11. Тест проводился на профилях настроек Performance (1280x720) и Extreme (1920x1080).

Результаты тестирования GeForce GTX 570

Результаты тестирования GeForce GTX 570

В этом приложении Radeon HD 6970 производительнее референса GTX 570 на 6,5%. Быстрее представителя AMD оказываются модели Gainward, Palit и Zotac с самым большим заводским разгоном. На повышенных частотах все карты кроме Inno3D iChill Black и MSI Twin Frozr II обходят GeForce GTX 580. Разница между самым быстрым адаптером от ASUS и старшим собратом достигает 7,7%. Даже Palit Sonic Platinum со своим неудачным разгоном памяти демонстрирует результат на 4,7% выше.


Выводы

Подведение итогов мы всегда начинаем с лучших продуктов. Иногда выбор бывает прост и очевиден. Иногда большинство участников тестирования, несмотря на все свои маркетинговые «инновации», оказываются ничем не лучше обычного референса. И тогда мы бываем особенно скупы на награды, как это было в сравнительном тестировании десяти Radeon HD 5850. В данном случае выбор был очень непрост, ведь многие из сегодняшних участников сочетали в себе как определенные достоинства, так и недостатки. Не всегда самая «холодная» видеокарта достойно справлялась с разгоном, а высокие рабочие частоты в номинале могли сочетаться с неприятным уровнем шума.

Видеоадаптер ASUS ENGTX570 DCII/2DIS/1280MD5 продемонстрировал лучший разгонный потенциал, что стало возможно благодаря улучшенной PCB и достойной системе охлаждения. Вот только массивный кулер имеет несбалансированную конструкцию, большая часть объема тратится на громадные вентиляторы. Радиатор, хоть и имеет пять тепловых трубок, максимально эффективно отводящих тепло от GPU благодаря прямому контакту с крышкой кристалла, большими размерами он не отличается. Так что потенциала такой СО для очень высоких частот маловато даже если вентиляторы установить на максимальные обороты. А судя по всему, частотный «запас» у ASUS еще весьма неплохой. Зато в номинале кулер поддерживает очень низкие температуры при небольшом уровне шума вентиляторов.

Поскольку среди всех адаптеров в нашем тестировании ENGTX570 DCII/2DIS/1280MD5 оказался самым «оверклокерским» мы решили проверить его на разгон, поддерживая обороты в разумных пределах. Но ничего экстраординарного ASUS не показал. Для 800 МГц с повышенным напряжением пришлось вентиляторы устанавливать на 2000 об/мин, и такие массивные «вертушки» гудели уже не меньше чем пара более скоростных вентиляторов у Palit Sonic Platinum. Возможно, если бы производитель оснастил карту более мощным VRM-радиатором, у пользователя было бы больше шансов подразогнать ее без повышения оборотов.

Впрочем, это не недостаток данной карты, это показатель отсутствия преимуществ над ближайшими конкурентами (Gainward и Palit) при разгоне в тихих режимах. Единственным реальным минусом можно назвать самые низкие рабочие частоты в сравнении с конкурентами. Но на фоне превосходного разгонного потенциала такой недостаток теряет любой смысл. Поэтому ASUS ENGTX570 DCII/2DIS/1280MD5 получает от нас награду «Лучший продукт»!

ASUS ENGTX570 DCII/2DIS/1280MD5Выбор редакции: лучший продукт

Еще нам бы хотелось отметить интересный продукт компании Gainward. Видеокарта Phantom не оказалась лучшей по эффективности охлаждения, частоты у нее не самые высокие, зато это все сочетается с невысоким (как для карт этого класса) уровнем шума и отличным частотным потенциалом. По разгону Phantom уступил только ASUS DirectCU II и обошел даже товарища под логотипом Palit. Добавьте к этому относительно низкую стоимость на отечественном рынке, и Gainward GeForce GTX 570 1280MB Phantom станет самым выгодным приобретением, за что он и получает от нас награду «Лучшая покупка»! Отличный повод сэкономить и получить больше, чем может предложить стандартный графический ускоритель этой серии.

Gainward GeForce GTX 570 1280MB PhantomВыбор редакции: лучшая покупка

С Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5 все уже не так однозначно. Невысокая цена и самые высокие рабочие частоты — это большой плюс. Но уровень шума высоковат и разгон не самый выдающийся. На фоне рядовых решений разгон GPU хороший, но результаты памяти самые низкие. Это немного странно, ведь у Sonic Platinum и Phantom одинаковый дизайн PCB и микросхемы памяти, но разница между ними составляет 300 МГц. Возможно, причина в недоработанном BIOS, и в будущих партиях различия между Gainward и Palit в плане разгона исчезнут вовсе. Еще одной из причин преимуществ Phantom можно считать расположение вентиляторов прямо над VRM-радиатором, что помогает ему более эффективно охлаждать силовые компоненты на плате. Зато эффективность охлаждения GPU у кулера Sonic Platinum выше, что отлично видно по итоговым температурам в разгоне. Данная модель, безусловно, заслуживает внимания и для непритязательного к шуму игрока она станет лучшим выбором при ее стоимости и производительности.

Еще одно интересное решение — это видеокарта Inno3D iChill GeForce GTX 570 Black с системой водяного охлаждения CoolIT OMNI A.L.C. Минимальный шум и низкие температуры — это ее преимущество. Самая тихая карта на фоне остальных участников. И разгон до 860/1720 МГц по ядру при таком уровне шума можно считать просто отличным. Но температура платы (особенно под транзисторами системы питания) просто зашкаливает, а это может не лучшим образом сказаться на сроке службы при постоянном использовании на высоких частотах. Воздушные кулеры хоть и шумнее, но они обеспечивают более приемлемый температурный режим остальных компонентов на плате. Мы бы рекомендовали использовать вентилятор для обдува при разгоне и тщательно промазать площадь соприкосновения VRM-радиатора и водоблока. Это поможет не только в улучшении температурного режима, но и в достижении более высоких частот. Хотя производитель мог бы и сам позаботиться о достижении максимальной эффективности своего решения, предусмотрев хотя бы качественный термоинтерфейс. Немного неприятно, разбирая карту, видеть минимум термопасты и не самый лучший контакт там, где это наиболее критично. При высокой стоимости такого решения, это вполне можно назвать недостатком. Зато «накинуть» лишние 50 МГц при сохранении полного акустического комфорта не составит никакого труда. Весомый плюс, если вспомнить, что с 800 МГц ASUS справился лишь на 2000 об/мин. Да и в целом iChill GeForce GTX 570 Black является довольно оригинальным сочетанием референсной платы и жидкостного охлаждения, за что он и получает от нас соответствующую награду — «Выбор редакции: оригинальный дизайн».


Обойдется такая карта дорого, но если вы готовы потратить лишние $180-200 за тишину и хороший заводской разгон — то Inno3D iChill Black полностью оправдает ваши ожидания. К плюсам еще стоит отнести отличную комплектацию — коврик и 3DMark 11 будут приятным бонусом к покупке.

MSI N570GTX Twin Frozr II/OC — модель неоднозначная. В номинале карта не самая тихая, зато эффективность системы охлаждения почти такая же, как у CoolIT OMNI A.L.C. Заводской разгон не самый высокий, но и не низкий, цена немногим отличается от стоимости продуктов Palit и Gainward. Интересная вроде бы видеокарта, но разгонный потенциал у нее самый низкий. Достойный выбор для тех, кого разгон не сильно интересует.

Zotac GeForce GTX 570 AMP! — самый обычный референс с повышенными частотами. Шум высокий, температуры тоже. Разгонный потенциал стандартный, возможно, чуть лучше, чем у других референсов. В этой ценовой категории есть и более интересные решения с аналогичными рабочими частотами.

Простой Palit GeForce GTX 570 1280MB GDDR5 в комментариях особо не нуждается, ведь это стандартная видеокарта и все о целесообразности такой покупки было сказано еще в первом нашем тестировании GeForce GTX 570. Стоит отметить лишь самую низкую цену на референс, что весьма приятно. Стандартное исполнение вполне качественное, уступает карта конкурентам разве что по и эффективности охлаждения и уровню шума (и то не всем). Разгонный потенциал стандартный, не хуже чем у Zotac AMP или самого дорого Inno3D iChill Black. И в некоторых случаях приобретение референса в сочетании с альтернативным кулером может быть более интересной покупкой, чем дорогие видеокарты с миниатюрными СВО.

Некоторые вещи в этом мире созданы для разгона!
