Знакомство с GeForce GTX 560 Ti на примере Palit Sonic. Сравнение с конкурентами и старшими видеокартами

Появление видеокарты на базе графического чипа GF104 со всеми активными вычислительными блоками было делом времени. Но, как и в случае с GF110 инженеры NVIDIA пошли немного дальше и доработали существующий GPU. Реорганизация структуры чипа и отлаженный технологический процесс производства позволили добиться более высокой энергоэффективности, а небольшие улучшения в работе отдельных блоков позволили немного поднять производительность при одинаковой частоте с предшественником.

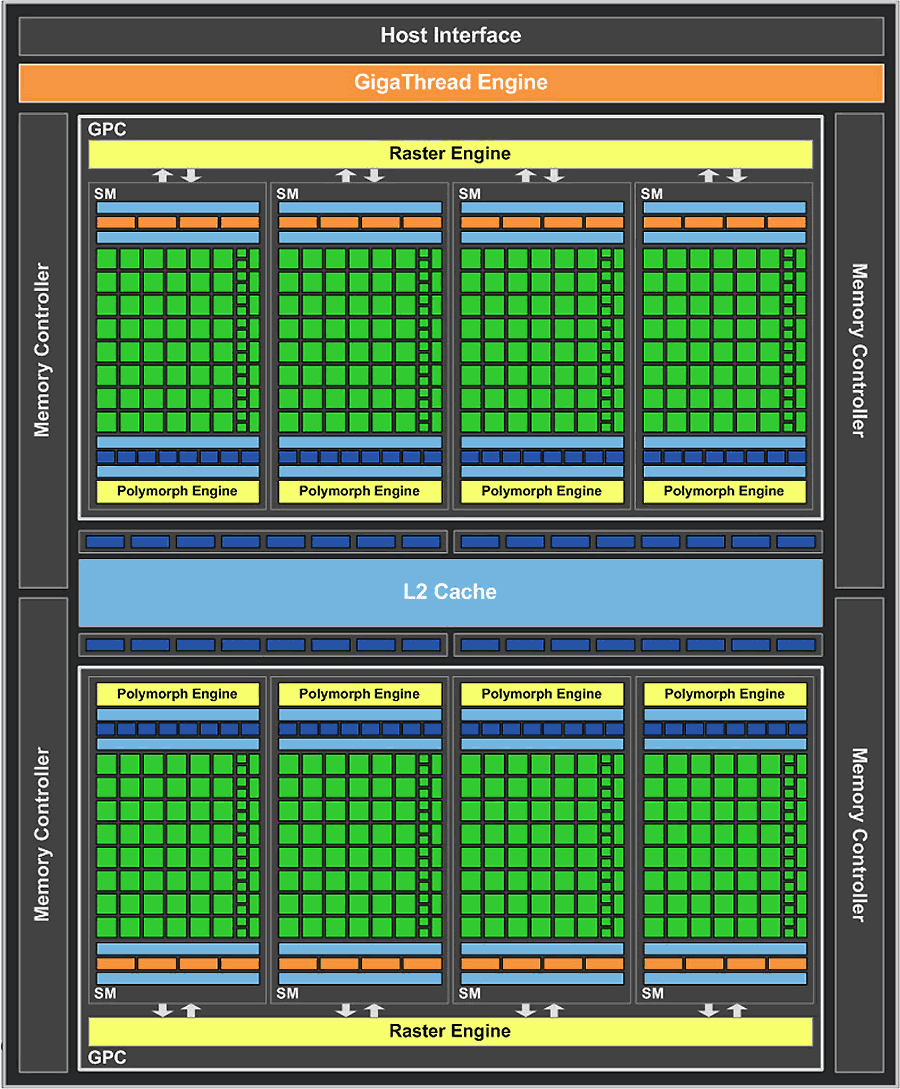

Структура нового графического чипа GF114 полностью повторяет GF104. Но видеокарты GeForce GTX 560 Ti используют его возможности по максимуму: активны все мультипроцессоры (Streaming Multiprocessor), так что общее число CUDA-ядер достигает 384, а текстурных блоков 64. Старый GeForce GTX 460 мог похвастать лишь 336 потоковыми процессорами и 56 TMU.

NVIDIA GF114

Новое решение еще значительно выигрывает за счет повышенных тактовых частот. С 675/1350 МГц частота ядра повышена до 822/1644 МГц — довольно внушительный прирост почти в 22%. Кстати, мы не раз отмечали, что любой GeForce GTX 460 берет планку в 800-820 МГц без повышения напряжения. Так что, как видим, в GPU изначально был заложен высокий частотный потенциал. Но благодаря лучшей энергоэффективности GF114 новая карта потребляет 170 Вт, что лишь на 10 Вт больше «аппетитов» GeForce GTX 460. 256-битная шина памяти осталась без изменений, но частота микросхем GDDR5 повышена с 3600 до 4008 МГц.

Дизайн референсного GeForce GTX 560 Ti отличается от предыдущей модели усиленной системой питания. Референсный кулер стал мощнее и производительнее.

Видеоадаптер GeForce GTX 580 GeForce GTX 570 GeForce GTX 560Ti GeForce GTX 480 GeForce GTX 470 GeForce GTX 465 GeForce GTX 460
Ядро GF110 GF110 GF114 GF100 GF100 GF100 GF104
Количество транзисторов, млн. шт 3000 3000 1950 3200 3200 3200 1950
Техпроцесс, нм 40 40 40 40 40 40 40
Площадь ядра, кв. мм 520 520 332 526 526 526 332
Количество потоковых процессоров 512 480 384 480 448 352 336
Количество текстурных блоков 64 60 64 60 56 44 56
Количество блоков рендеринга 48 40 32 48 40 32 32
Частота ядра, МГц 772 732 822 701 608 608 675
Частота шейдерного домена, МГц 1544 1464 1644 1401 1215 1215 1350
Шина памяти, бит 384 320 256 384 320 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4008 3800 4008 3696 3348 3206 3600
Объём памяти, МБ 1536 1280 1024 1536 1280 1024 1024
Поддерживаемая версия DirectX 11 11 11 11 11 11 11
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0
Заявленная максимальная потребляемая мощность, Вт 244 219 170 250 215 200 160

Наращивание вычислительной мощности и частот обеспечивает (согласно данным самой NVIDIA) прирост производительности более 33% относительно GeForce GTX 460. И GeForce GTX 560 Ti следует рассматривать как замену для GeForce GTX 470. К сожалению, мы с этой моделью новичка не сравнили, но постараемся исправить это упущение в одном из будущих материалов.

Стоит отметить и возвращение суффикса Ti в классификацию продуктов линейки GeForce. Впору ожидать появления MX-версий. Конечно, сомнительно, что по аналогии со старыми видеоадаптерами новички лишатся поддержки каких-то функций последнего DirectX. С нашей точки зрения, под маркой MX стоит ожидать урезанных решений наподобие старого 192-битного GeForce GTX 460. В свое время наличие 256-битной, 192-битной и SE-версии этого графического ускорителя привнесло сумятицу в позиционирование конечных продуктов. Так что новая система наименований призвана быть более понятной для рядового потребителя.


Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

Благодаря оперативности компании Palit на отечественном рынке, нам в руки сразу же попал видеоадаптер серии Sonic с заводским разгоном. Так что мы решили убить одновременно пару зайцев и взглянуть не только на возможности стандартных версий GeForce GTX 560 Ti, но и оценить потенциал разогнанных моделей на фоне конкурентов.

Но прежде чем переходить к конкретным тестам, взглянем на саму видеокарту.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

Поставляется она в традиционной коробке с минимальным комплектом аксессуаров:
  • переходника питания c двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • инструкция.

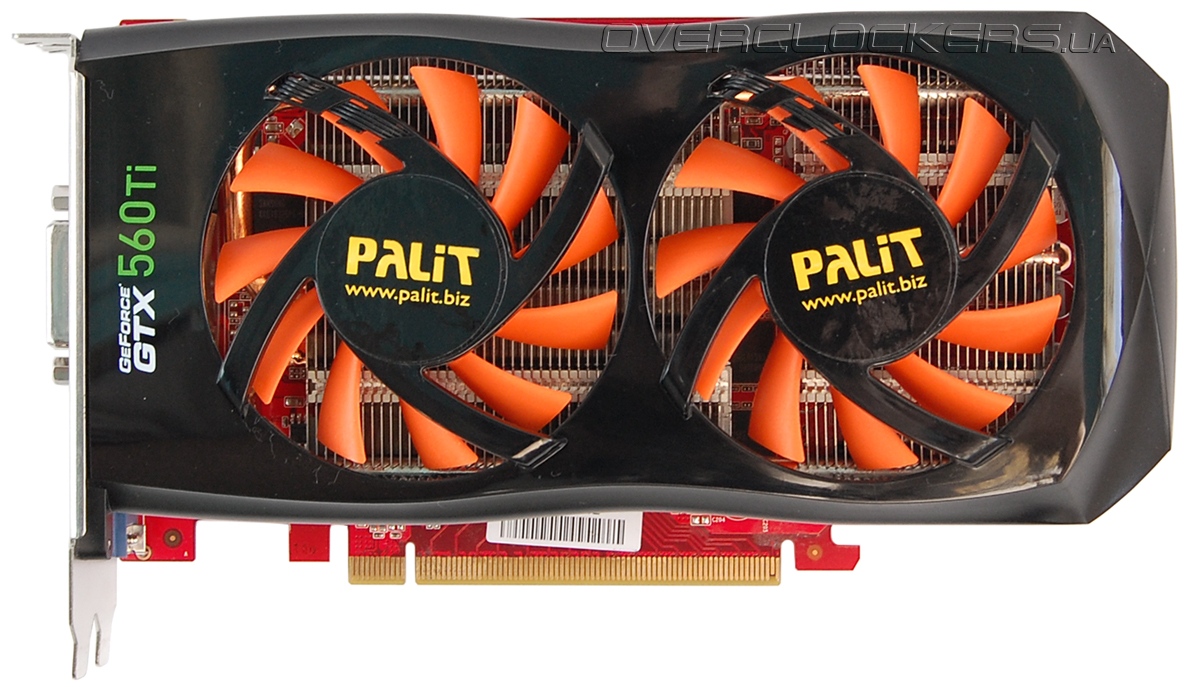

Перед нами не референсный продукт с двухвентиляторной системой охлаждения.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

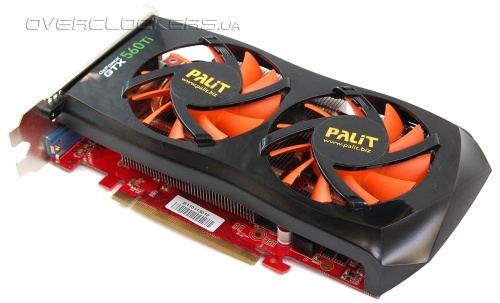

В отличие от рассмотренных нами ранее GeForce GTX 460 Sonic новая видеокарта явно стала солиднее. И дело не только в двух вентиляторах, но и в более серьезном радиаторе с тепловыми трубками. В целом кулер отдаленно напоминает СО у Palit GeForce GTX 465.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

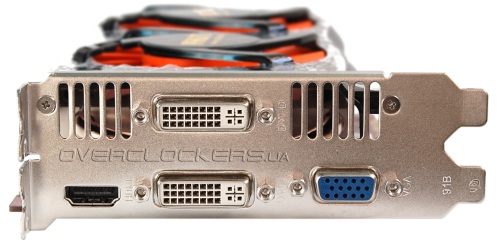

На заднюю панель вынесены следующие интерфейсные разъемы: HDMI, D-Sub и два DVI.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

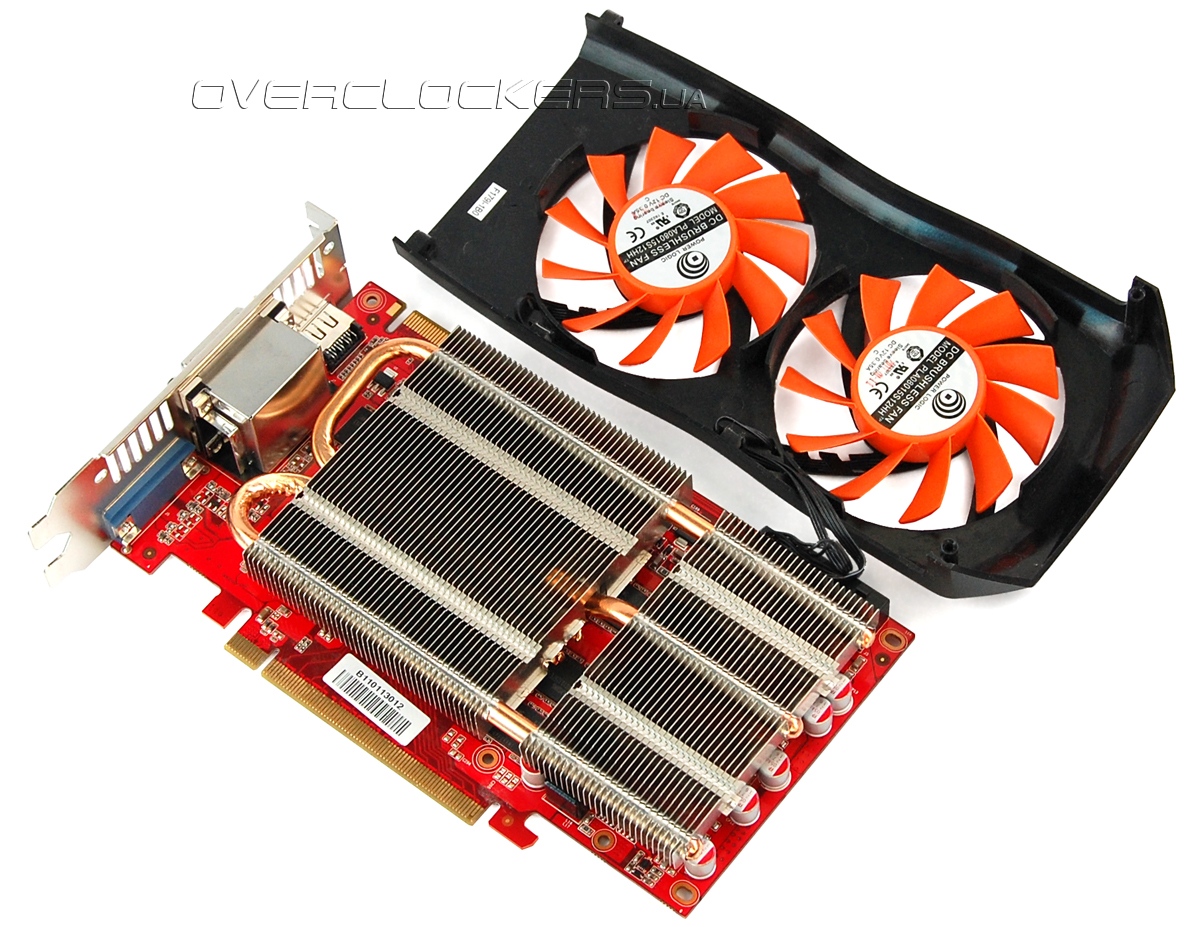

Верхний кожух системы охлаждения снимается без демонтажа радиатора. К нему крепится пара оранжевых вентиляторов Power Logic PLA08015S12HH диаметром 80 мм.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

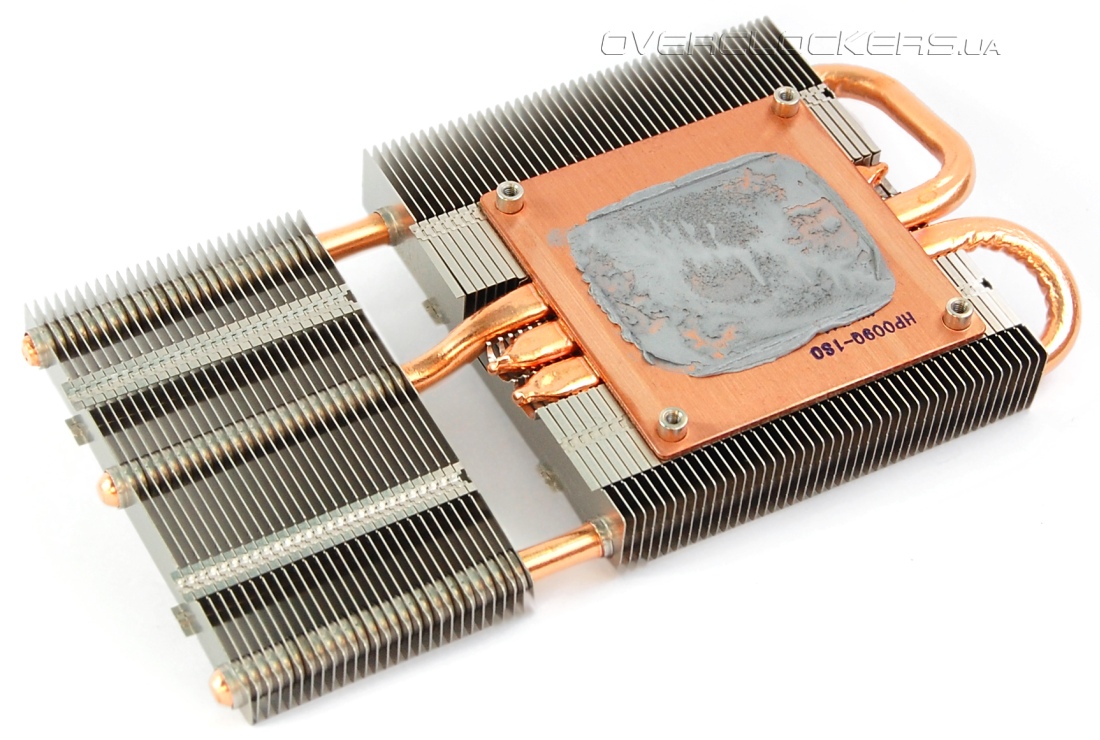

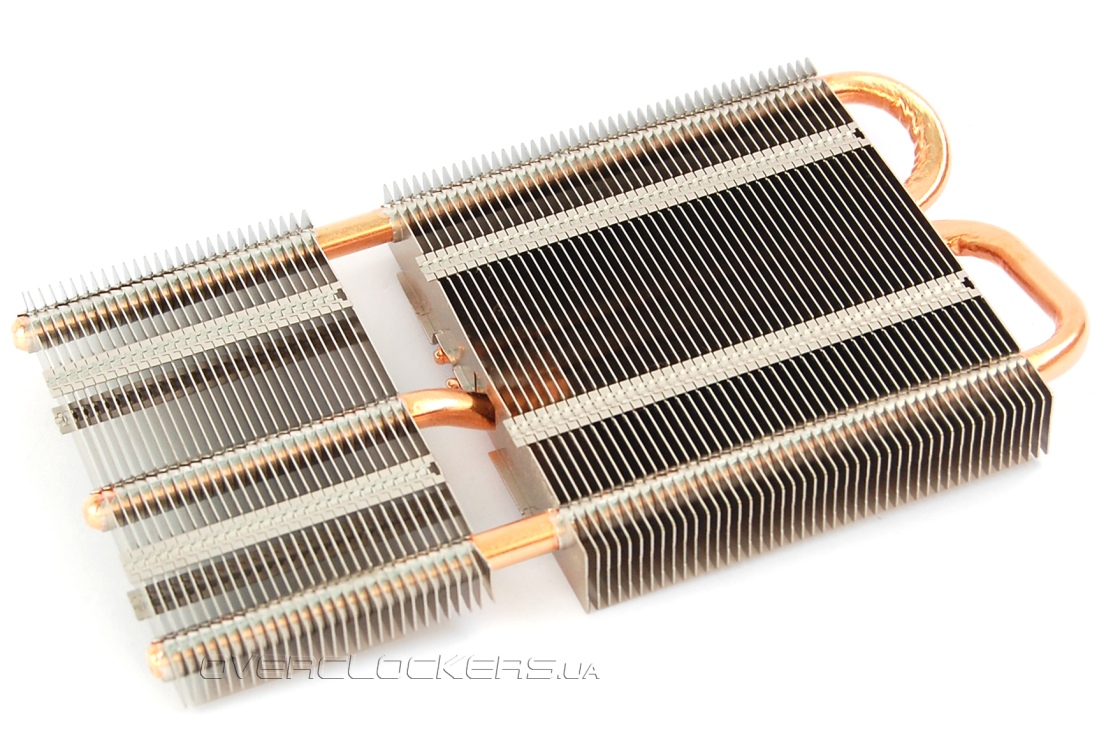

Радиатор состоит из двух секций и трех тепловых трубок. Его конструкция серьезнее, чем у GTX 460 Sonic Platinum.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5 Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

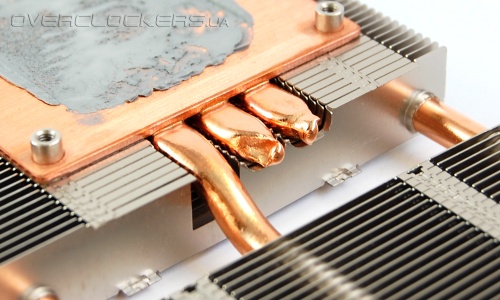

Две трубки имеет изогнутую форму в виде дуги. Они напаяны на широкое медное основание и дважды проходят через большую секцию. Малая трубка выходит из снования и проходит по центру меньшей секции.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

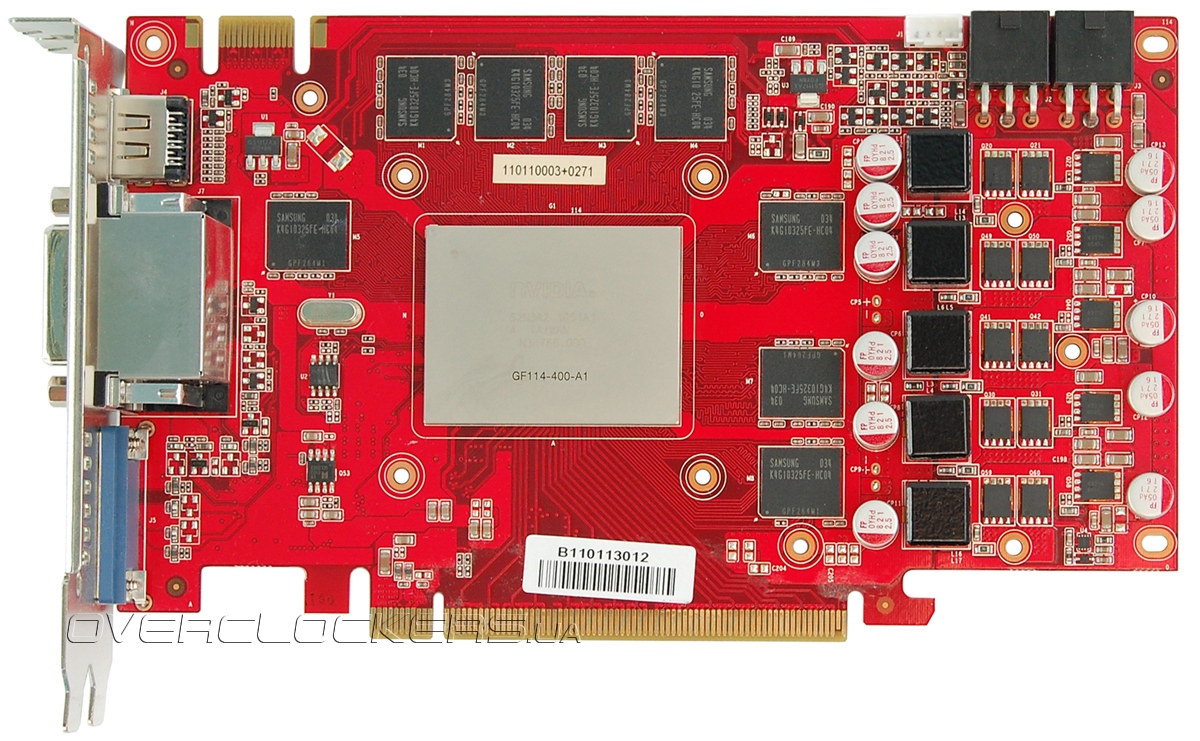

Дизайн платы со времен GeForce GTX 460 Sonic почти не изменился. Число фаз в подсистеме питания GPU стало на одну больше. Никакого радиатора для силовых элементов не предусмотрено.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

ШИМ-контроллер NCP5395T от ON Semiconductor использовался и в прошлых продуктах Palit.

ON Semiconductor NCP5395T

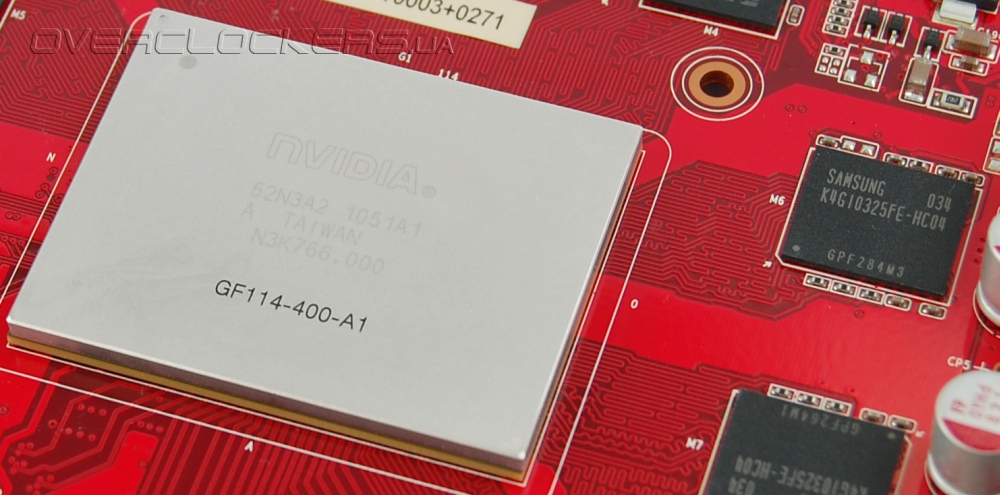

Маркировка на крышке GPU еле видна. Четко выделяется только серия самого чипа — GF114-400-A1. Память Samsung K4G10325FE-HC04 со временем выборки 0,4 нс.

Samsung K4G10325FE-HC04

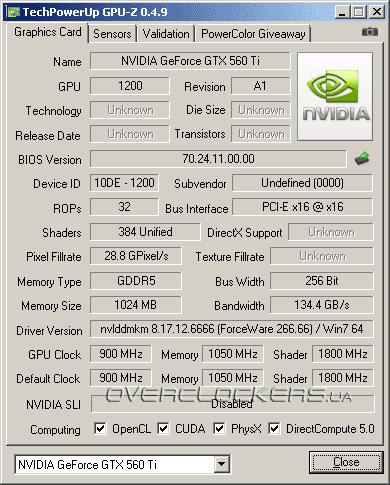

Ядро у GTX 560 Ti Sonic функционирует на 900/1800 МГц, память GDDR5 — на 4200 МГц. Это на 9,4 и 4,8 процентов выше стандартных спецификаций. О стабильных 900 МГц на старых GeForce GTX 460 можно было только мечтать, теперь это вполне реальные цифры.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

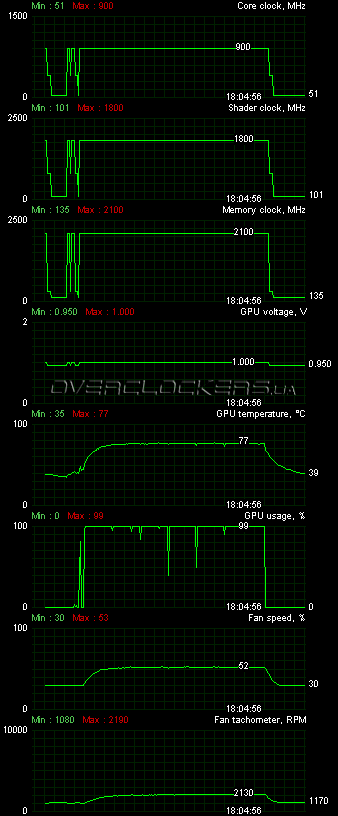

Видеокарта оказалась не особо тихой в игровом режиме. Впрочем, дешевые вентиляторы Power Logic, которые применяет в своих продуктах Palit, вообще шумноваты. Во время нашего стандартного 12-минутного теста Crysis Warhead на максимальных настройках качества в разрешении 1920x1200 ядро прогрелось до 77 °С (при 23 градусах в помещении), вентиляторы раскручивались до 2130 об/мин и выше. По субъективной оценке уровень шума примерно такой же, как у референсного GeForce GTX 570.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

Видеокарты серии GTX 560 имеют такую же аппаратно-программную защиту от перегрузок по току, как и GeForce GTX 570 с GeForce GTX 580. Она работает только для утилит стресс-тестирования, не позволяя превысит определенный лимит по току, значительно сбрасывая рабочие частоты. Но компания Palit на этом сэкономила, никакого аппаратного мониторинга у карты Sonic нет, так что загрузить ее с помощью Furmark можно и без редактирования реестра.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

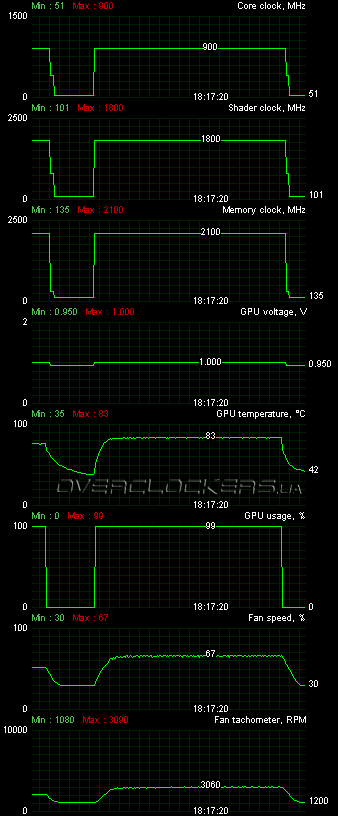

В тесте стабильности FurMark 1.8.2 ядро прогрелось до 83 °С, а вентиляторы работали уже на 67% (3090 об/мин) от своего максимума. Шум был уже естественно высокий, но система охлаждения достойно справилась с охлаждением даже в таком экстремальном режиме.

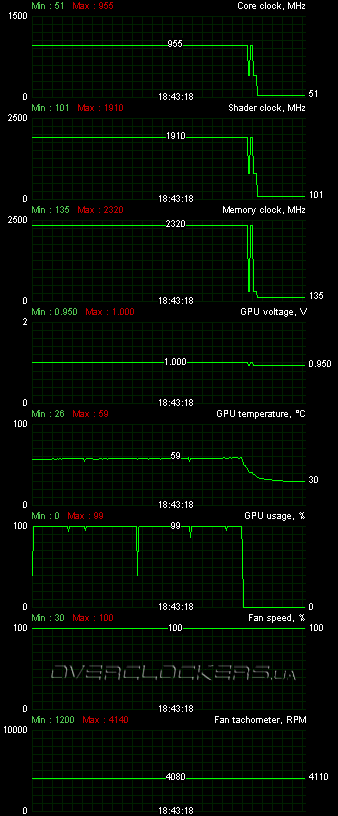

Разгон относительно родных частот у GeForce GTX 560 Ti Sonic оказался не очень большой. Ядро было стабильно лишь на 955 МГц и только на родном напряжении 1,0 В. Повышение его (а эта функция доступна в последних версиях MSI Afterburner) не имело никакого смысла для дальнейшего разгона, поскольку стабильность толком не повышалась. Проявлялось это так, что, допустим, на 960 МГц при софтвольтмоде карта работала в том же Crysis Warhead на 10-30 секунд дольше, чем без него. Но относительно стандартной частоты 822 МГц прирост все равно получился неплохой и составил 16 процентов. Память смогла функционировать на 4640 МГц, что тоже на 16% выше нормы для GeForce GTX 560 Ti.

Palit GeForce GTX 560 Ti Sonic 1024MB GDDR5

Для достижения стабильности обороты вентиляторов через MSI Afterburner были зафиксированы на максимуме.
