Выбираем GeForce GTX 570. Сравнение семи видеокарт от разных производителей

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

На очереди топовая модель от Inno3D, которая оснащается автономной системой водяного охлаждения.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

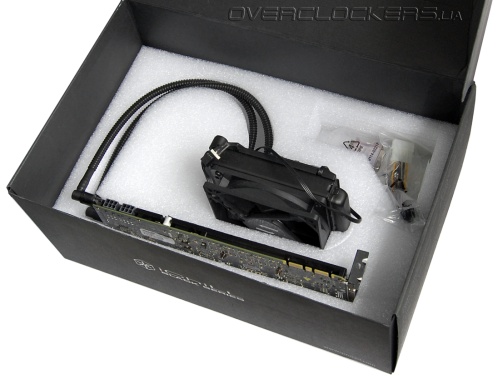

Упаковка отличается очень большим размером. Видеокарта и СВО располагаются внутри в каркасе из вспененного полиэтилена.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

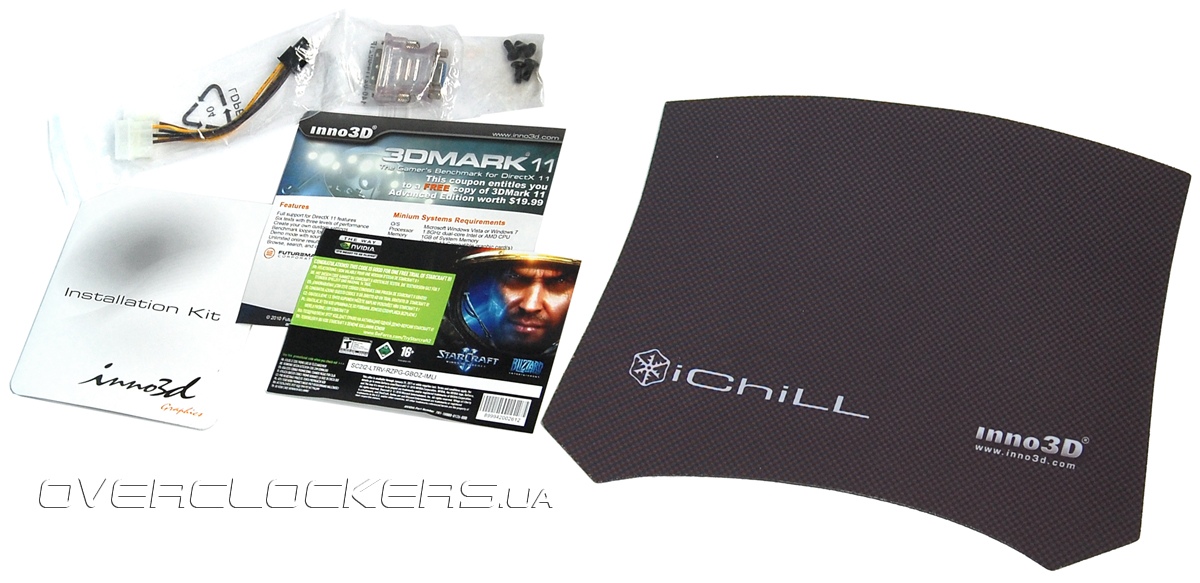

Комплектация довольно богатая:
  • переходник DVI/D-Sub;
  • переходник питания c двух molex на PCI-E 6-pin;
  • код для trial-версии Star Craft 2: Wings of Liberty;
  • код для 3DMark 11 Advanced Edition;
  • матерчатый коврик;
  • четыре крепежных винта для СВО;
  • диск с драйверами;
  • инструкции.
Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

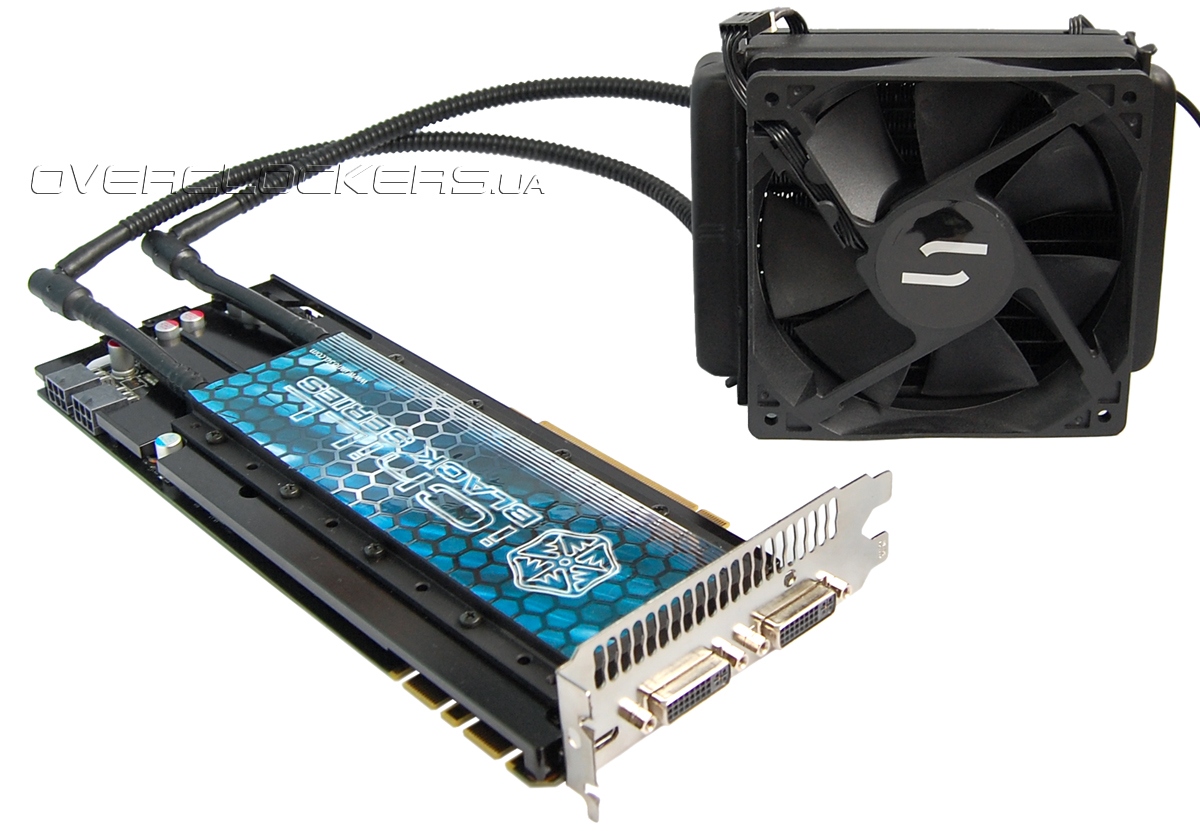

Данный продукт представляет сочетание референсного GeForce GTX 570 и системы водяного охлаждения CoolIT OMNI A.L.C.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

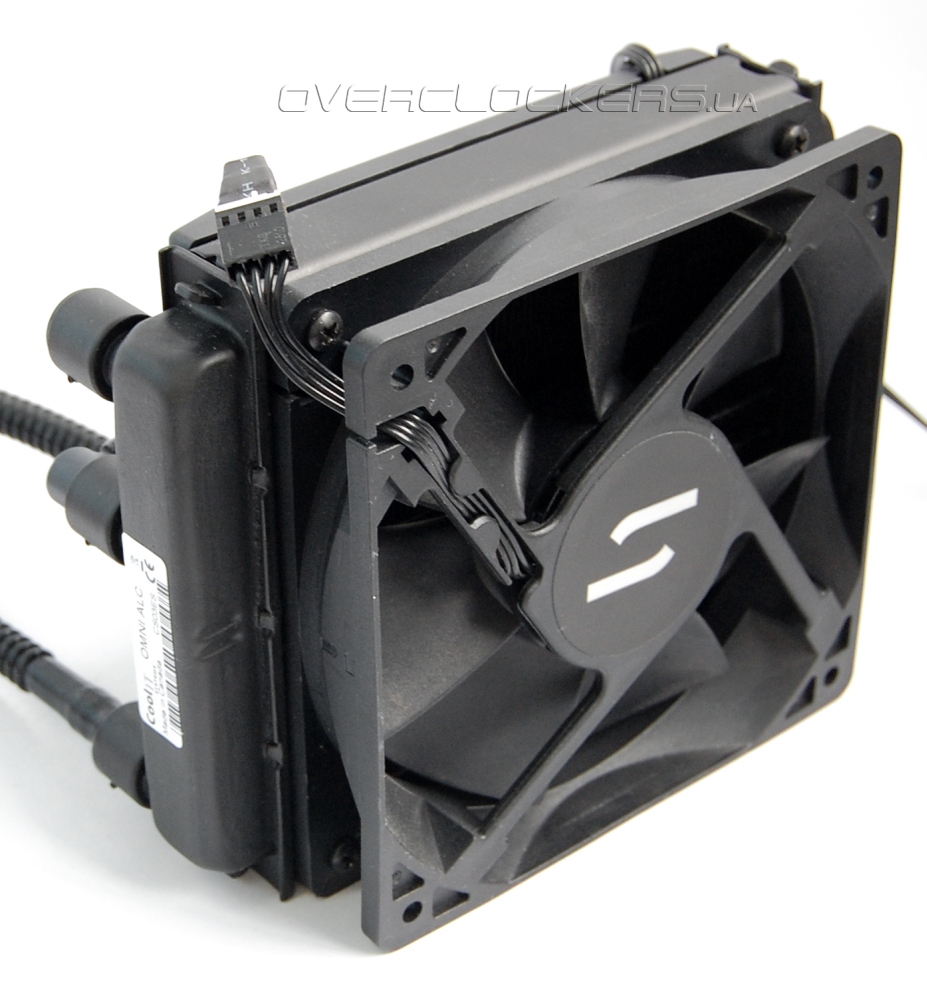

Система CoolIT изначально является полностью готовым решением со всеми необходимыми компонентами. OMNI A.L.C. аналог CoolIT ECO A.L.C., только помпа у данной модели расположена на радиаторе, а не совмещена с водоблоком.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX) Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

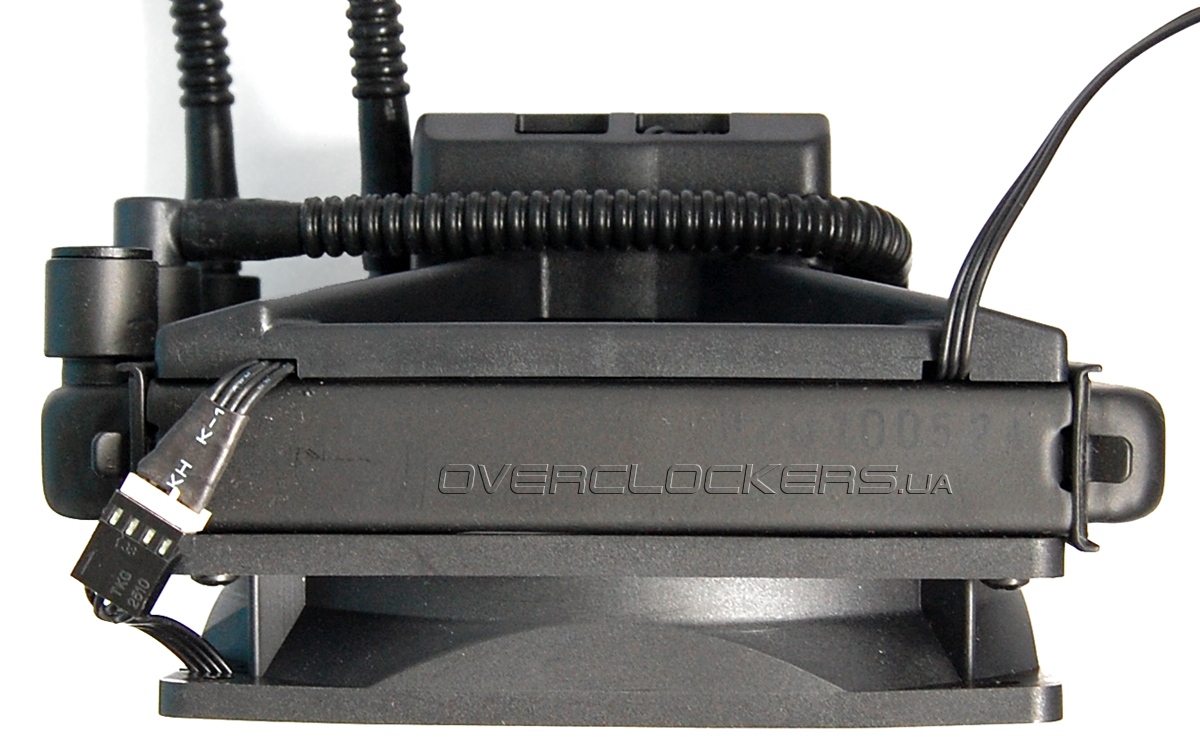

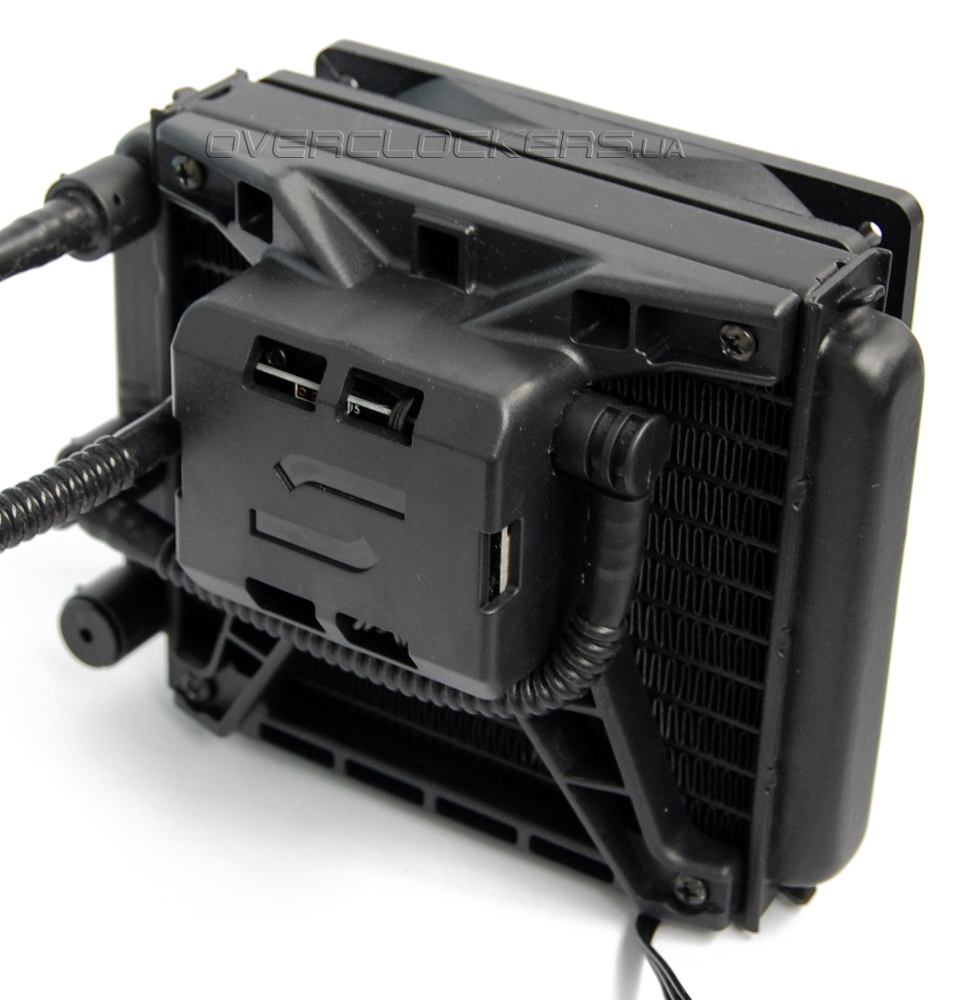

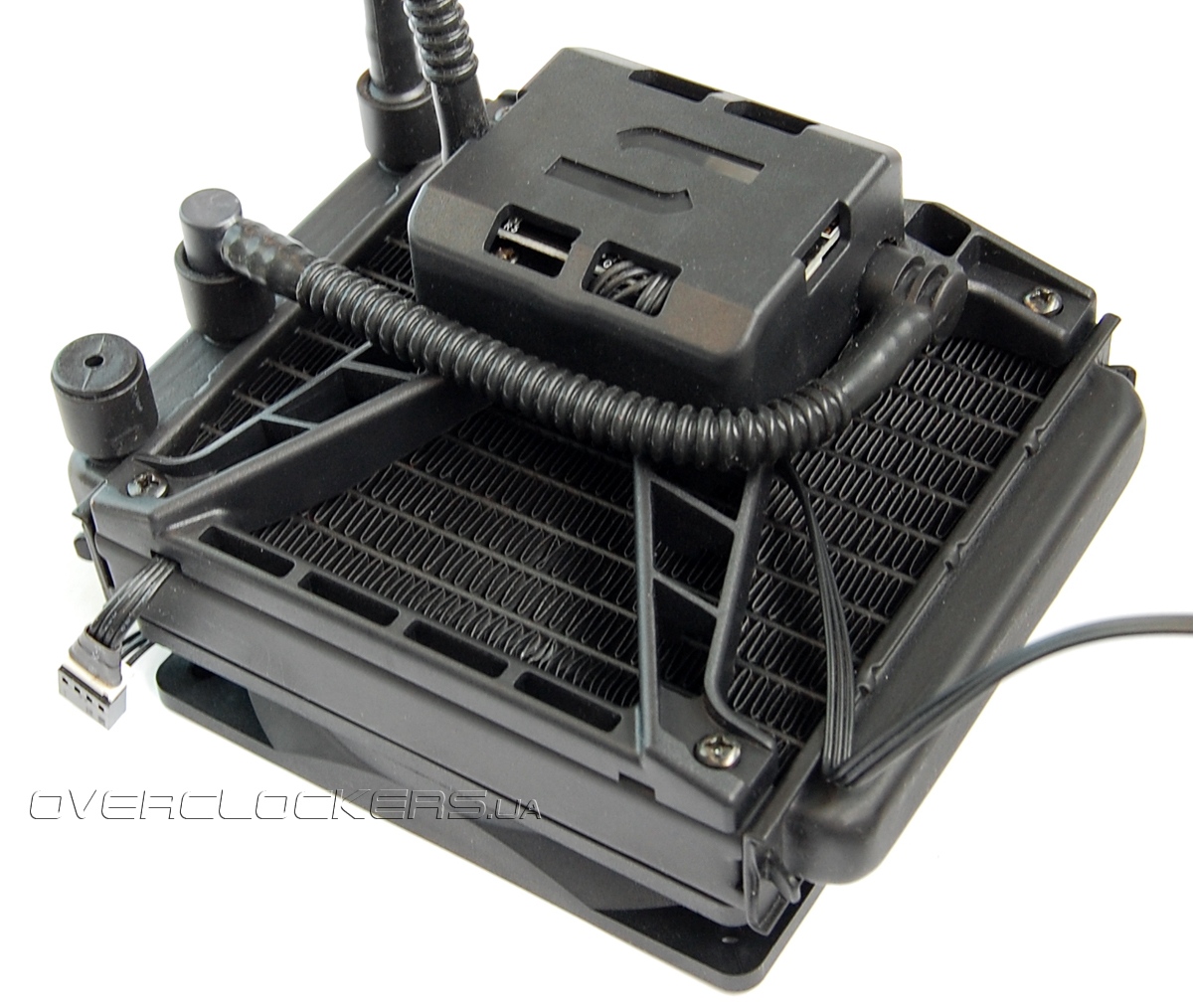

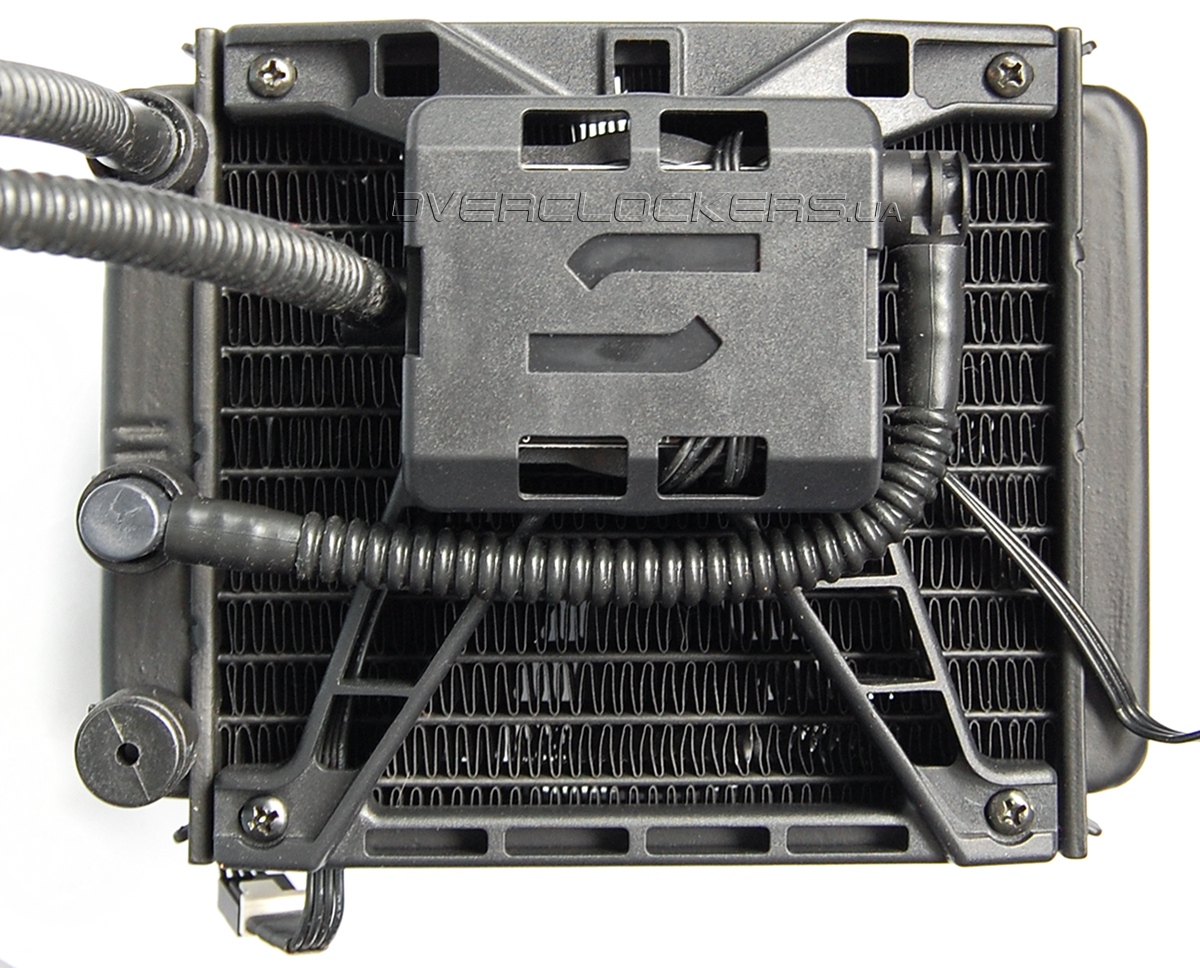

Данный блок из радиатора и помпы рассчитан на установку вместо 120-мм вентилятора на задней стенке корпуса. Но его большая толщина в 85-мм может создать трудности при наличии крупногабаритных систем охлаждения для CPU. Так, в корпусе Chieftec CH-01B с материнской платой Gigabyte GA-X58A-UD3R (Intel X58 Express) данная СВО при установке упиралась в боковую стенку Thermalright Venomous X. Если бы это был более крупный кулер, то OMNI A.L.C. не поместился бы вовсе.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Сайт производителя СВО не радует техническими данными. Указана лишь скорость работы вентилятора — от 1100 до 2500 об/мин вместо 800-1750 об/мин у CoolIT ECO A.L.C. Вентилятор с помпой подключаются четырехштырьковым разъемом. Мы пробовали запускать систему, подавая на вход 5 и 7 вольт, но все это приводило к быстрому перегреву в играх. Так что рекомендуем подключать CoolIT напрямую к 12 В без каких-либо регуляторов напряжения.

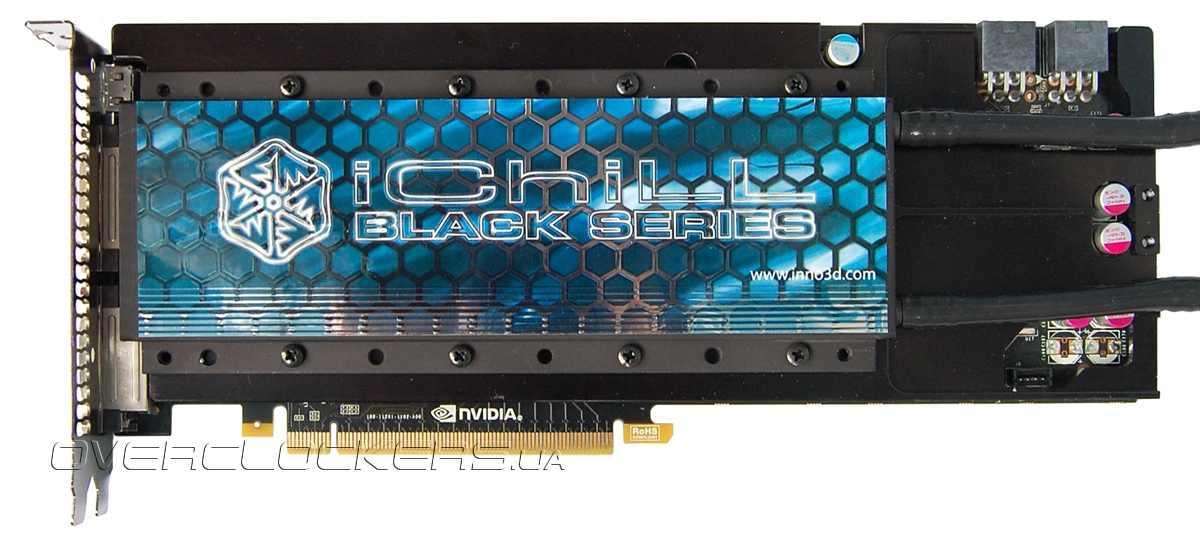

Данная видеокарта самая тонкая, поскольку сам водоблок на плате занимает не более одного слота расширения. Но длина самая большая из-за торчащих трубок и фитингов на стыке.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

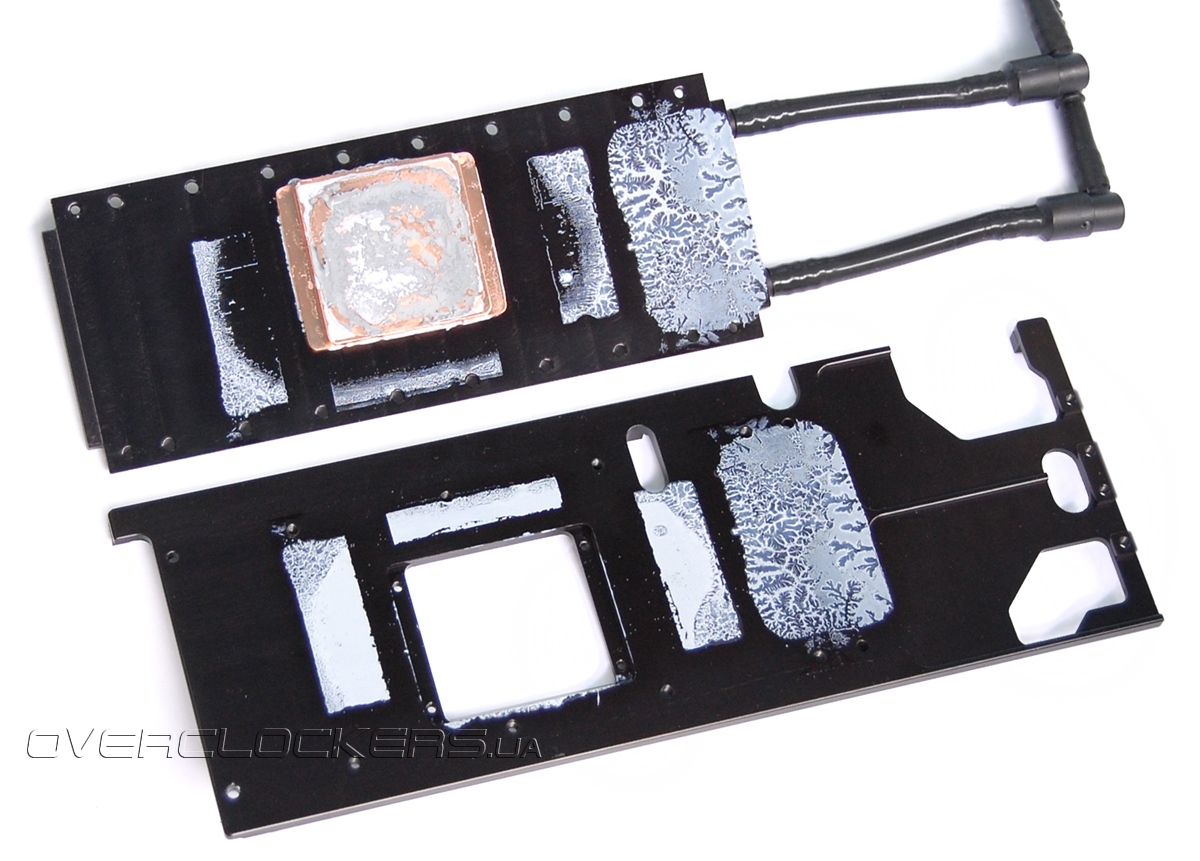

Если у вас создалось впечатление, что вся черная конструкция на верхнем фото — это единый водоблок, мы вас разочаруем. На самом деле нижняя часть — это отдельная пластина-радиатор, которая прикручена к водоблоку.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

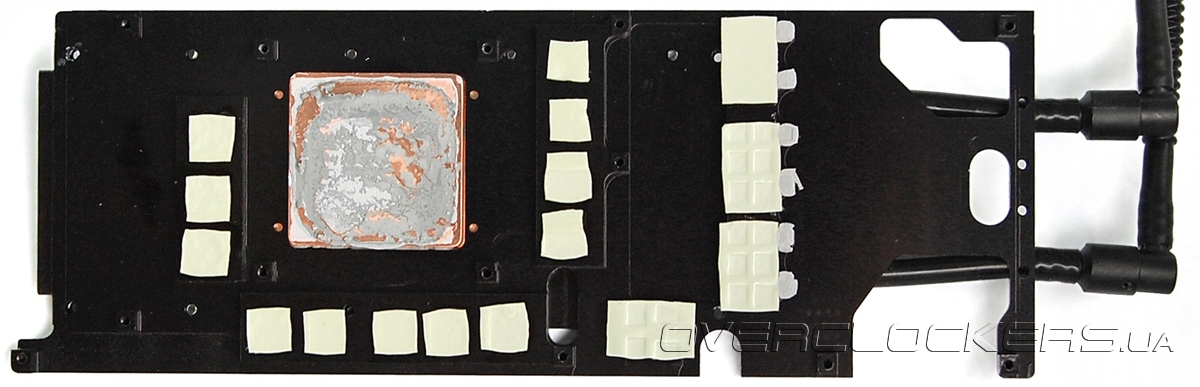

С графическим процессором контактирует медная «пятка», а место контакта водоблока и нижней пластины промазано термопастой. Впрочем, нанесена она лишь в областях над микросхемами памяти и силовыми элементами. И судя по отпечатку, контакт в районе памяти не очень хороший. Все это должно не лучшим образом сказаться на теплообмене, а поскольку никакого обдува у нижнего радиатора нет, то качество термонинтерфейса играет очень важную роль. Мы бы рекомендовали пользователям нанести побольше термопасты на место стыка. Это смогло бы улучшить охлаждение «мосфетов» и показатели разгона.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

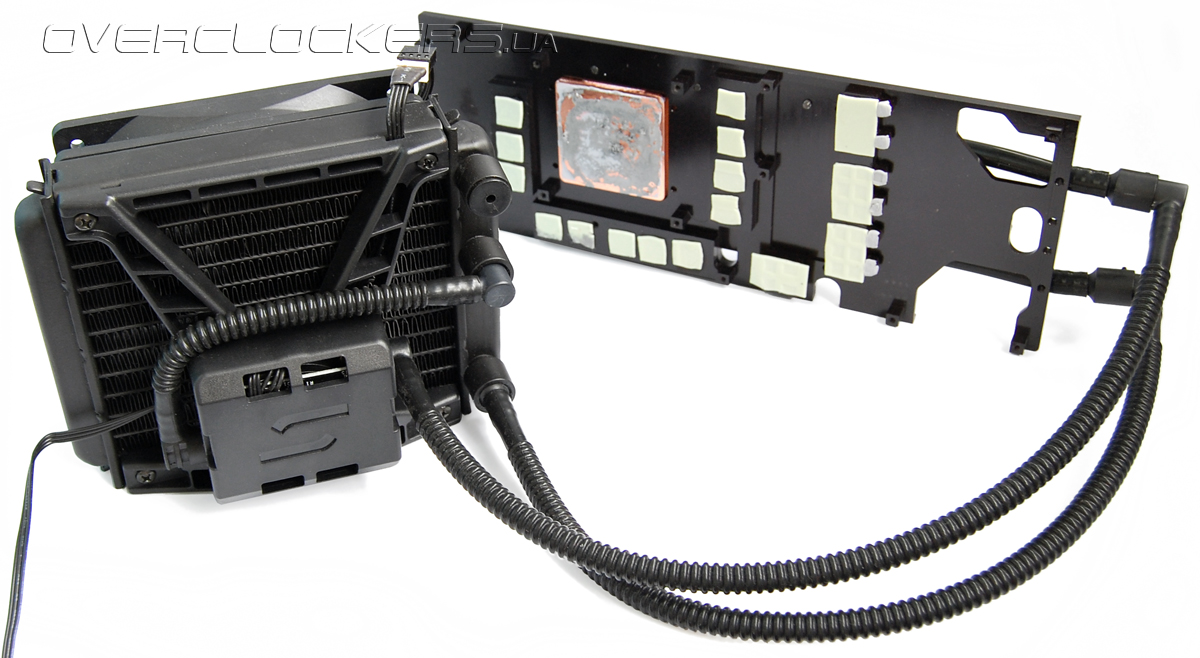

Ну и еще одна общая фотография CoolIT OMNI A.L.C. в полном сборе без видеокарты.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

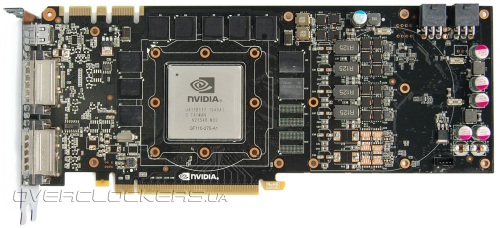

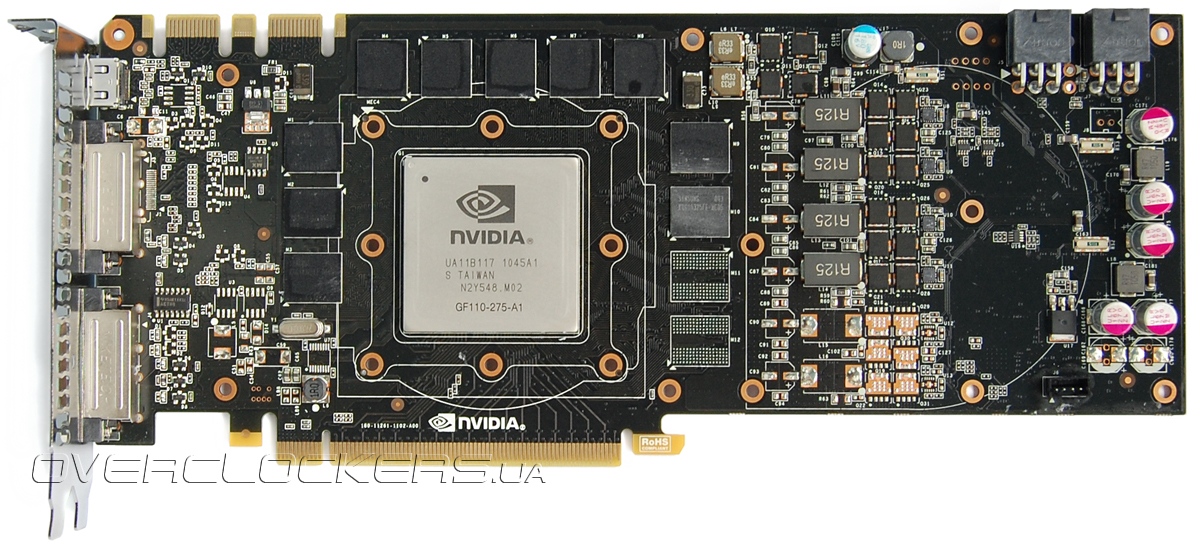

Сам GeForce GTX 570 представляет минимальный интерес, поскольку это полная копия референса и ничем не отличается от рассматривавшейся нами ранее модели.

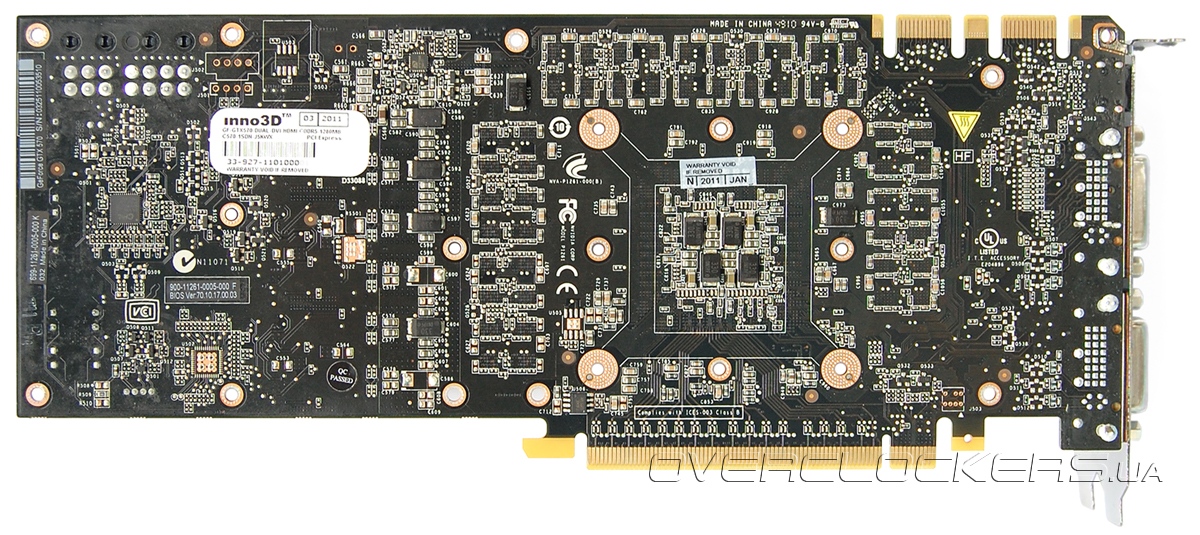

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Это все тот же урезанный вариант GeForce GTX 580 с четырехфазной системой питания GPU на базе стандартного ШИМ-контроллера CHiL CHL8266.

CHiL CHL8266

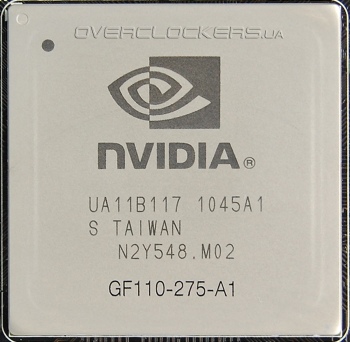

А вот и стандартный GF110-275-A1:

GF110-275-A1

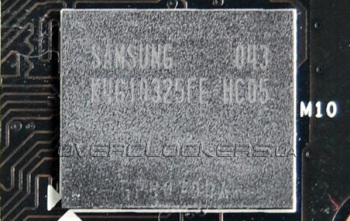

И не менее обычные микросхемы памяти Samsung K4G10325FE-HC05:

Samsung K4G10325FE-HC05

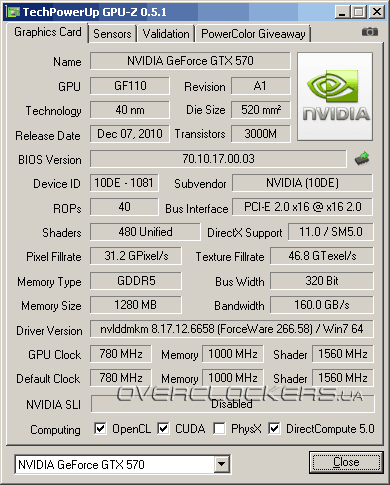

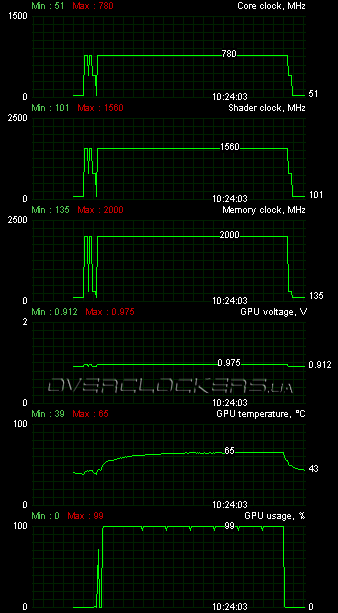

Вместо рекомендованных 732/1464 МГц для ядра и 3800 МГц для памяти Inno3D iChill Black работает на частотах 780/1560/4000 МГц. Питающее напряжение GPU равно 0,975 В.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

В игровом режиме ядро не прогревалось свыше 65 °С при 23 °С в помещении. Не такая уж и большая разница с ASUS DirectCU II. По шумовым характеристикам данная видеокарта выиграла у всех конкурентов. И хотя на сайте CoolIT сказано про максимальные 2500 об/мин, по субъективной оценке вентилятор работал медленнее и шум от него был более глухой и не такой «звонкий» как у многовентиляторных конфигураций на других картах.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

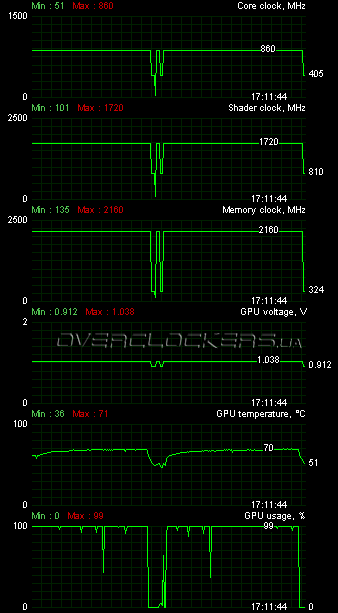

А вот в плане разгона Inno3D проиграл почти всем. Но это и неудивительно, ведь на силовых элементах системы питания нет достойного охлаждения. Нижний радиатор хоть и не хуже того, что используется у референса, но активное охлаждение отсутствует, а контакт с водоблоком не самый лучший. Да и эффективности CoolIT все же маловато для поддержания низких температур на всех компонентах платы. В итоге мы смогли достичь лишь 860/1720/4320 МГц при напряжении 1,038 В.

Inno3D iChill GeForce GTX 570 Black (C570-1SDN-J5KWX)

Ядро в Crysis Warhead прогревалось до 71 °С — это не так много, но плата была просто раскалена. Так что для разгона лучше позаботиться о дополнительном обдуве карты. Тогда можно вполне надеяться и на большие частоты, ведь потенциал референса немного выше.
