MSI R6790-PM2D1GD5/OC
Упаковка видеокарты небольшого размера. Дизайн простой.
Комплект поставки скромный:
- переходник питания с molex на PCI-E 6-pin;
- диск с драйвером;
- инструкции.
На заднюю панель вынесены разъемы HDMI, DisplayPort и два DVI.
Система охлаждения использует две тепловые трубки, пронизывающие массив тонких алюминиевых пластин.
Трубки уложены в желобки массивного основания и напрямую контактируют с поверхностью кристалла GPU.
Обдувается радиатор вентилятором PLA09215B12H диаметром 92 мм.
Для охлаждения силовых элементов системы питания предусмотрен небольшой ребристый радиатор.
Дизайн платы отличается от PCB референсных Radeon HD 6850 и Radeon HD 6870. Видеокарта идентична R6850 Cyclone Power Edition, что является только плюсом. Графический процессор запитан от шестифазного преобразователя.
Видеокарта оснащена GPU Barts, сильно урезанным по вычислительным блокам. В его активе 800 потоковых процессоров, 40 текстурных блоков и лишь 16 ROP.
GPU расположен на подложке под углом. Окружен защитной рамкой.
Объем видеопамяти стандартный — один гигабайт. Распаяно восемь микросхем Elpida W1032BBBG-50-F, которые рассчитаны на частоту в 5 ГГц.
MSI R6790-PM2D1GD5/OC функционирует на частотах 920/4200 МГц, хотя стандартные спецификации предусматривают частоту 840 МГц для ядра и 4200 МГц для памяти GDDR5. В простое частоты снижаются до 100/600 МГц. Напряжения питания GPU в нагрузке составляет 1,19 В.
У видеокарты два BIOS, в которых прошиты разные режимы управления оборотами вентилятора. Мы прогревали видеокарту нашим стандартным 12-минутным тестом в демо Ambush из приложения Crysis Warhead Benchmark Tools при максимальных настройках качества. В режиме Performance температура ядра не превысила 71 °C, вентилятор раскручивался до 2300 об/мин. Температура в помещении была 24 градуса Цельсия.
Со вторым BIOS в режиме Silent температура достигала 74 °C, скорость вентилятора не превышала 2150 об/мин. Шум умеренный. Для полной тишины обороты можно понизить вручную в утилите MSI Afterburner. Потенциал системы охлаждения это позволяет.
При максимальных оборотах обдувающего вентилятора нам удалось достичь разгона в 970/4800 МГц. Это почти не отличается от результатов HIS 6790 IceQ X Turbo и PowerColor AX6790 1GBD5-DH, побывавших у нас ранее.
Для такого разгона напряжение пришлось поднимать до 1,24 В. Результат в тихом режиме будет, конечно ниже, но не намного.
Характеристики тестируемых видеокарт
Видеокарту MSI сравним с участниками недавнего большого тестирования Radeon HD 7770. MSI R6850 Cyclone 1GD5 Power Edition/OC на пониженных частотах выступает в роли стандартной версии HD 6850. MSI R5770 Hawk на откорректированных частотах защищает честь Radeon HD 5770. Radeon HD 7770 — это PowerColor HD7770 GHz Edition. Продукция NVIDIA представлена Sparkle Calibre X460G, MSI N460GTX Cyclone 768D5/OC, Palit GeForce GTX 550 Ti Sonic.
| Видеоадаптер | Radeon HD 6850 | Radeon HD 7770 | MSI R6790-PM2D1GD5/OC | Radeon HD 6790 | Radeon HD 5770 | GeForce GTX 460 1024MB | GeForce GTX 460 768MB | GeForce GTX 550 Ti |
| Ядро | Barts Pro | Cape Verde | Barts LE | Barts LE | Juniper | GF104 | GF104 | GF116 |
| Количество транзисторов, млн. шт | 1700 | 1500 | 1700 | 1700 | 1040 | 1950 | 1950 | 1170 |
| Техпроцесс, нм | 40 | 28 | 40 | 40 | 40 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 255 | 123 | 255 | 255 | 170 | 332 | 332 | 228 |
| Количество потоковых процессоров | 960 | 640 | 800 | 800 | 800 | 336 | 336 | 192 |
| Количество текстурных блоков | 48 | 40 | 40 | 40 | 40 | 56 | 56 | 32 |
| Количество блоков рендеринга | 32 | 16 | 16 | 16 | 16 | 32 | 24 | 24 |
| Частота ядра, МГц | 775 | 1000 | 920 | 840 | 850 | 675 | 675 | 900 |
| Частота шейдерного домена, МГц | 775 | 1000 | 920 | 840 | 850 | 1350 | 1350 | 1800 |
| Шина памяти, бит | 256 | 128 | 256 | 256 | 128 | 256 | 192 | 192 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4000 | 4500 | 4200 | 4200 | 4800 | 3600 | 3600 | 4104 |
| Объём памяти, МБ | 1024 | 1024 | 1024 | 1024 | 1024 | 1024 | 768 | 1024 |
| Поддерживаемая версия DirectX | 11 | 11.1 | 11 | 11 | 11 | 11 | 11 | 11 |
| Интерфейс | PCI-E 2.1 | PCI-E 3.0 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.0 | PCI-E 2.0 | PCI-E 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | 127 | 80 | 150 | 150 | 108 | 160 | 150 | 116 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core i7-975 EE (3,2@4,15 ГГц, BCLK 173 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1730 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер Radeon: ATI Catalyst 12.2 Pre-Certified (8.950.0.0);
- драйвер GeForce: NVIDIA GeForce 295.73.
Результаты тестирования
Alan Wake

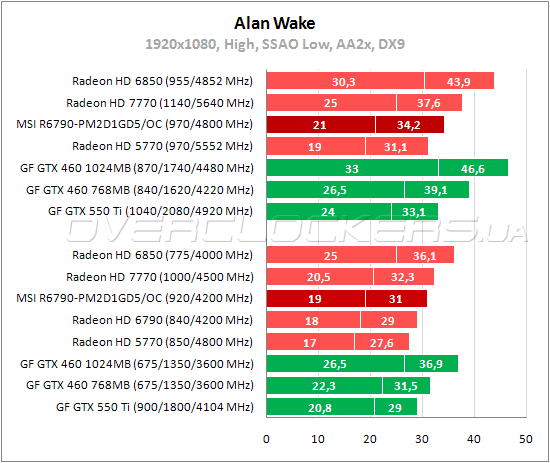

В этой игре Radeon HD 6790 слабее Radeon HD 7770 на 14% по минимальному fps и на 11% по среднему. Благодаря заводскому разгону MSI сокращает отставание на 8 и 4%. С разгоном видеокарта даже быстрее Radeon HD 7770.
Battlefield 3

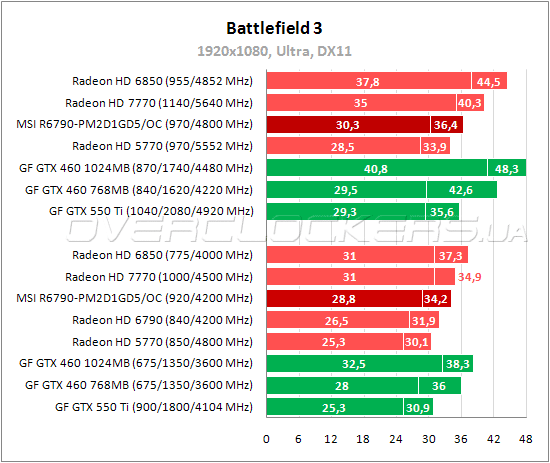

В Battlefield 3 MSI R6790-PM2D1GD5/OC обходит стандартный Radeon HD 6790 на 9% по минимальному fps и на 7% по среднему. Видеоадаптер немного слабее Radeon HD 7770 и 192-битного GeForce GTX 460. Обойти их удается при повышении частот до 970/4200 МГц.

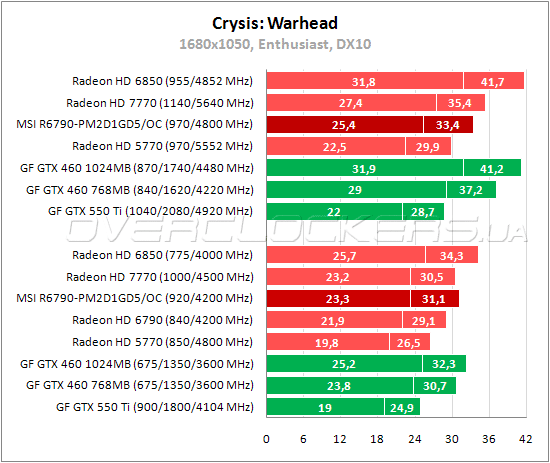

Crysis: Warhead
В игре Crysis: Warhead адаптеру MSI удается немного обогнать новый Radeon HD 7770 и младший GeForce GTX 460. При разгоне производительность R6790-PM2D1GD5/OC сопоставима с не разогнанным 256-битным GeForce GTX 460.
Deus Ex: Human Revolution

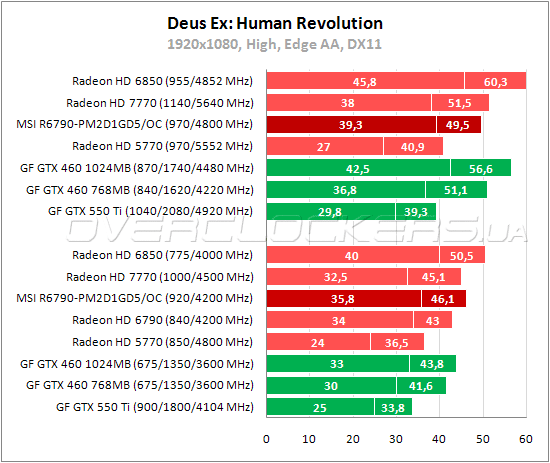

В Human Revolution видеокарта MSI обходит обе версии GeForce GTX 460 и Radeon HD 7770. Разгон повышает результаты на 10% по минимальному fps и на 7% по среднему. На частотах 970/4200 МГц карта очень близка к Radeon HD 6850 в номинале, хотя все еще уступает старшему собрату пару процентов.
Oil Rush

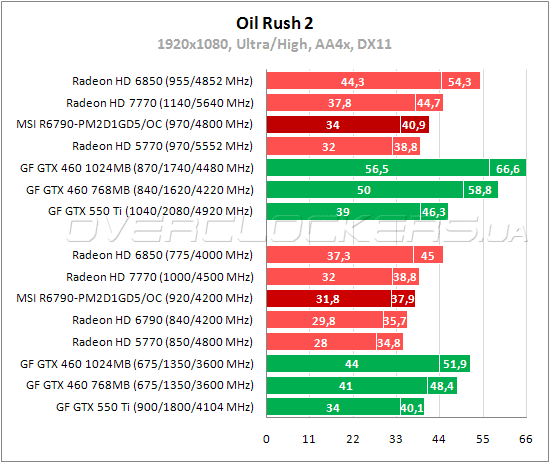

В этой игре видеокарты AMD заметно проигрывают конкурентам от NVIDIA. Графический ускоритель MSI в этот раз уступает даже GeForce GTX 550 Ti. Разница с Radeon HD 7770 минимальная.

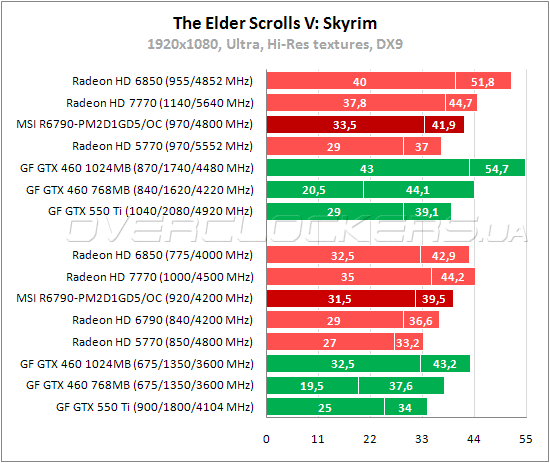

The Elder Scrolls V: Skyrim
В Skyrim преимущество MSI над стандартной версией Radeon HD 6790 достигает 8% по среднему fps и 9% по минимальному показателю. Карта слабее 256-битных моделей и нового Radeon HD 7770.
3DMark 11

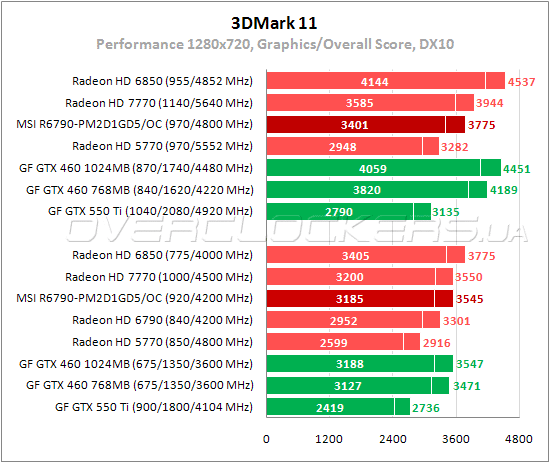

Результат карты MSI на 8% больше результата стандартного Radeon HD 6790, что примерно на одном уровне с Radeon HD 7770 и GeForce GTX 460. Разгон позволяет выиграть дополнительные 7% и достигнуть уровня производительности Radeon HD 6850.
Выводы
В своем ценовом сегменте MSI R6790-PM2D1GD5/OC является неплохой видеокартой. Она базируется на дизайне от оверклокерской платы R6850 Cyclone Power Edition. Система охлаждения поддерживает невысокие температуры при умеренном уровне шума. Заводской разгон обеспечивает преимущество в производительности над стандартной версией в 7—9%. Благодаря этому и разница с новым Radeon HD 7770 во многих играх мизерная. Разгонный потенциал не отличается от возможностей других Radeon HD 6790, побывавших у нас ранее. Достигнуть уровня производительности Radeon HD 6850 не удастся, но свести отставание к минимуму от старшего собрата вполне реально. При умеренной цене эта видеокарта может стать достойной покупкой.
