Еще одни оригинальные. Обзор и тестирование видеокарт MSI R6850 Cyclone 1GD5 Power Edition/OC и PowerColor AXP6850 1GBD5-DH

В данной статье мы рассмотрим два нестандартных Radeon HD 6850 от компаний MSI и PowerColor.


MSI R6850 Cyclone 1GD5 Power Edition/OC

Начнем мы с топовой версии HD 6850 из серии Power Edition компании MSI. На коробке красуется изображение легко узнаваемого кулера Cyclone. Помимо этого, бросается в глаза надпись Triple Over Voltage и информация о наличии семи фаз питания.

MSI R6850 Cyclone 1GD5 Power Edition/OC

Боковая панель упаковки откидывается. На развороте приведена информация об особенностях видеокарты и ее преимуществах над референсом.

MSI R6850 Cyclone 1GD5 Power Edition/OC

Комплект поставки включает:
  • переходник питания c двух molex на PCI-E 6-pin;
  • диск с драйвером;
  • инструкцию.

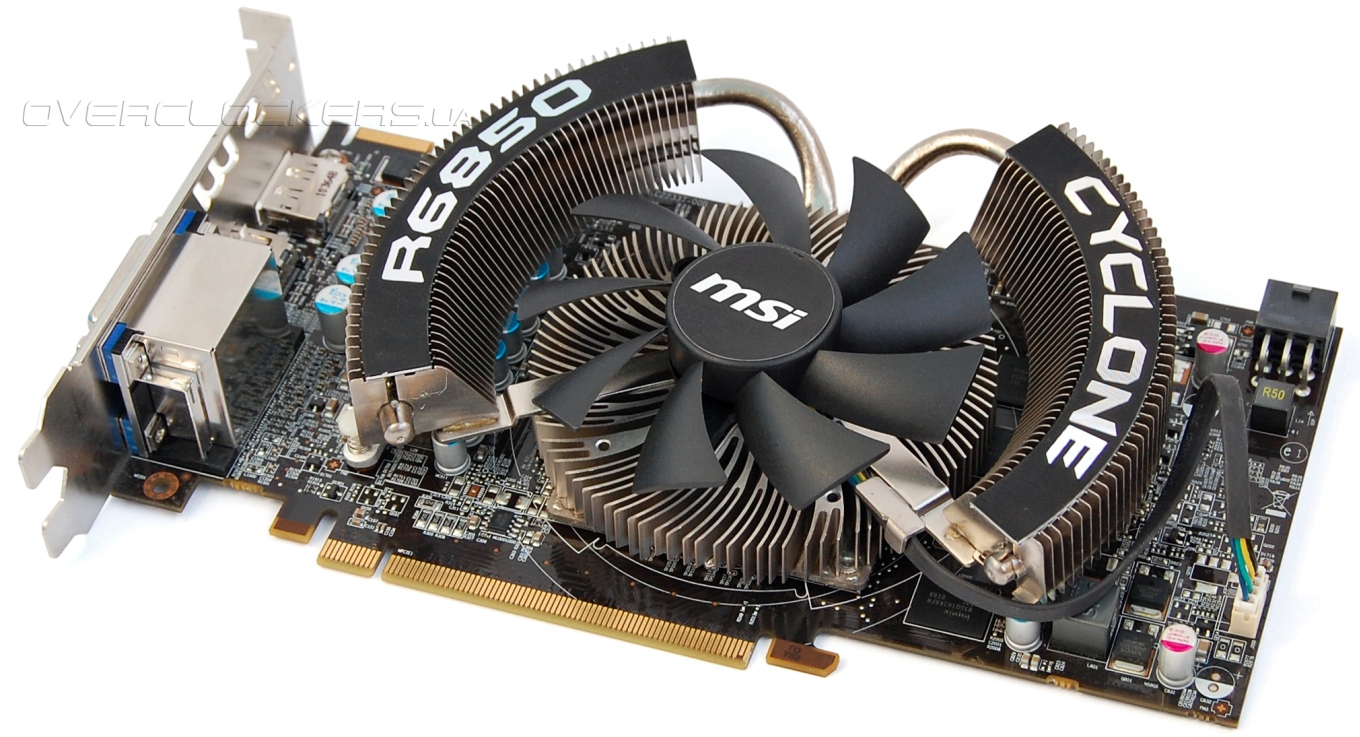

MSI R6850 Cyclone 1GD5 Power Edition/OC выглядит оригинально на фоне обычных Radeon.

MSI R6850 Cyclone 1GD5 Power Edition/OC

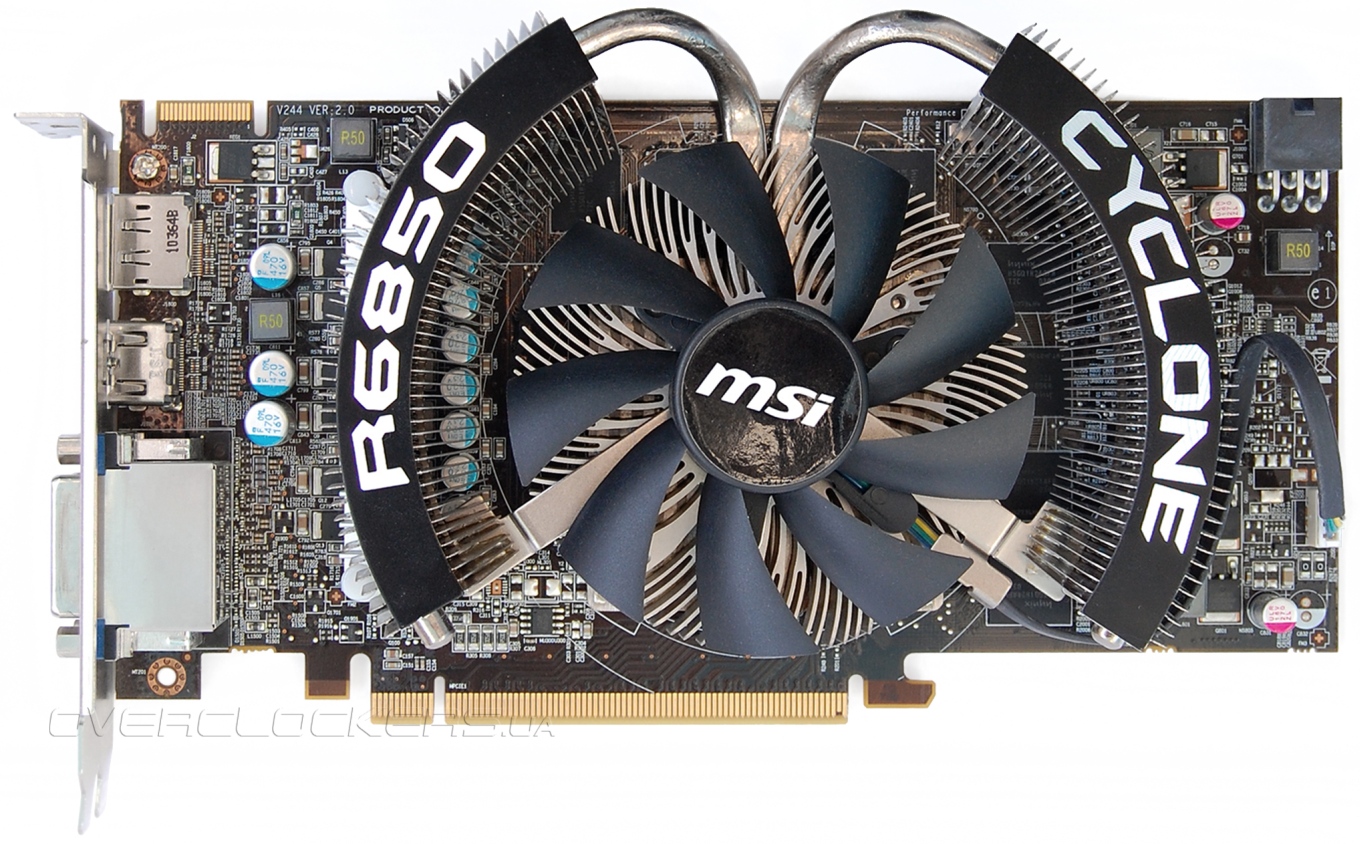

Двухслотовая система охлаждения по форме напоминает чашу, внутри которой находится большой вентилятор.

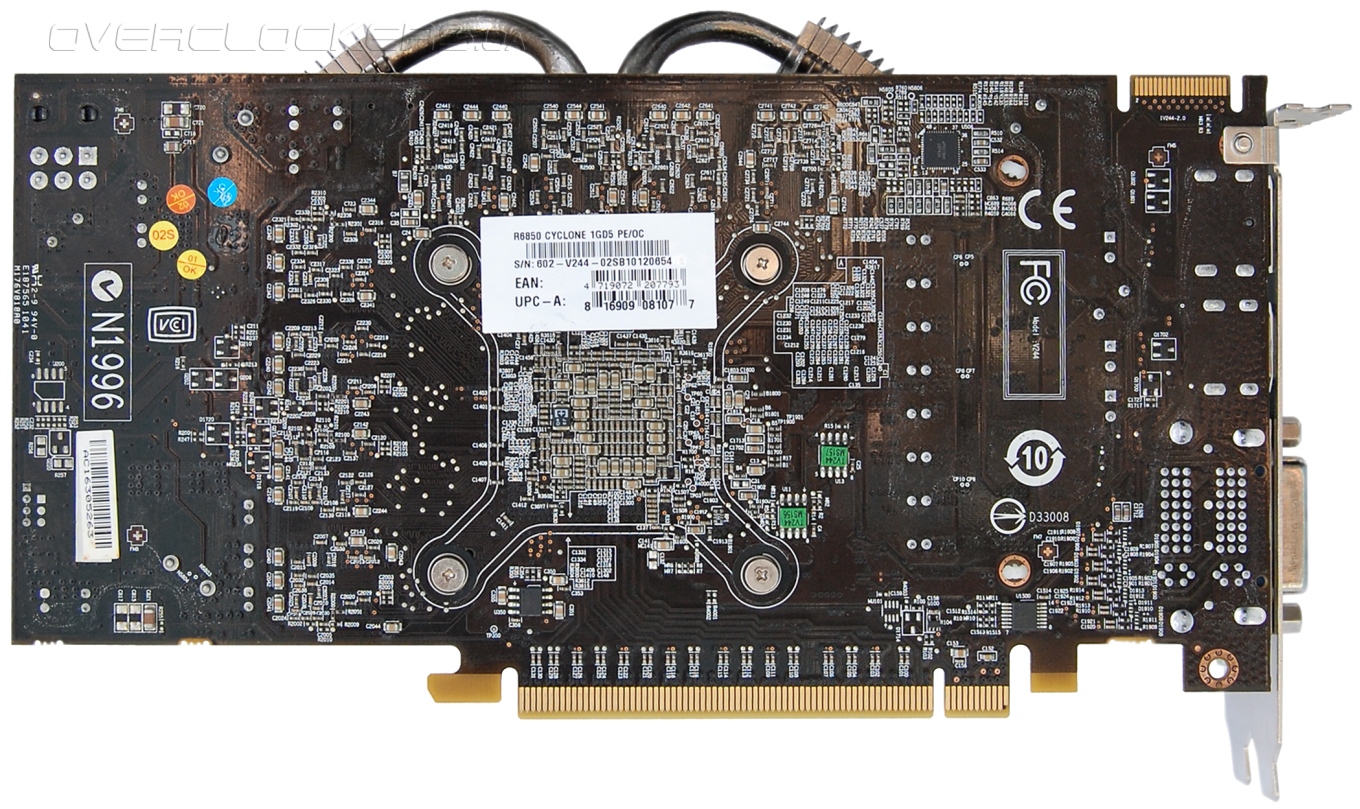

MSI R6850 Cyclone 1GD5 Power Edition/OC

MSI R6850 Cyclone 1GD5 Power Edition/OC

Набор разъемов на задней панели включает DisplayPort, HDMI и пару DVI.

MSI R6850 Cyclone 1GD5 Power Edition/OC

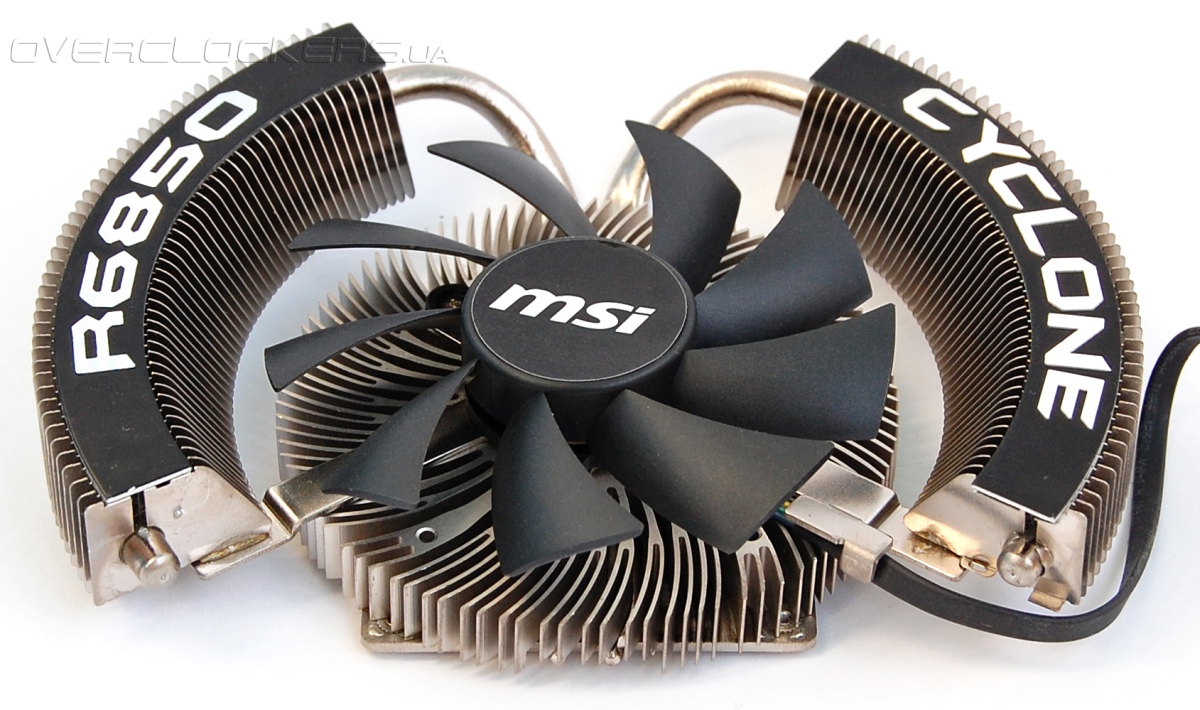

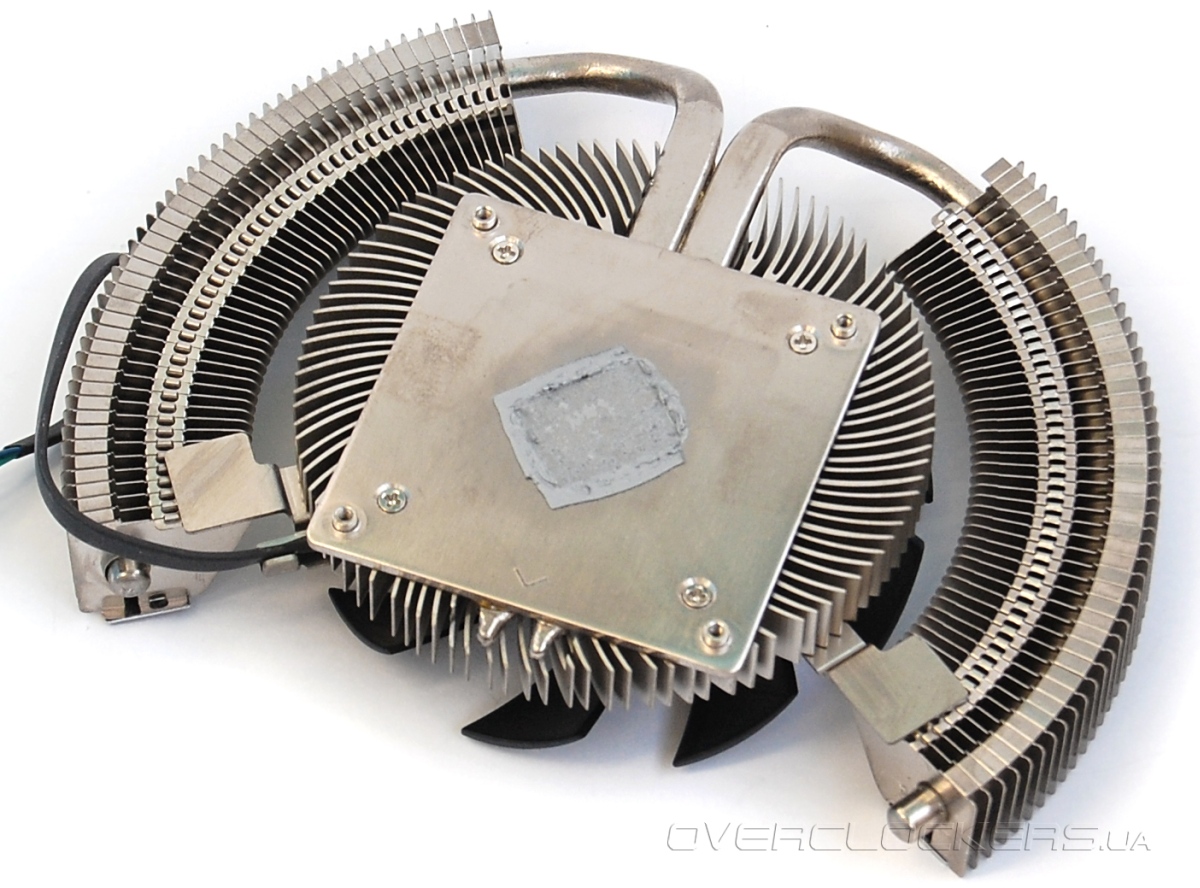

Кулер имеет две тепловые трубки, каждая из которых несет на себе секцию алюминиевых пластин. На массивное основание с трубками напаян радиатор с расходящимися лепестками, который по форме напоминает систему охлаждения процессоров Intel. За обдув отвечает вентилятор диаметром 92 мм (реальный диаметр крыльчатки меньше примерно на 5 мм). Если верить сайту производителя, то особая круглая форма радиатора с автономными секциями ребер предотвращает накопление пыли. Ну и большой вентилятор, плюс ко всему, еще и хорошо обдувает всю печатную плату.

MSI R6850 Cyclone 1GD5 Power Edition/OC

Согласно данным MSI, такой кулер на 14 градусов эффективнее стандартного при меньшем на 5 дБ уровне шума. Вообще-то у видеокарты есть два режима работы — Performance и Silence, которые отличаются оборотами вентилятора и, как следствие, шумом. Для перевода в один из них нужно переключиться на соответствующий BIOS.

MSI R6850 Cyclone 1GD5 Power Edition/OC

Точно такая же система охлаждения используется во всех видеокартах MSI Cyclone — N450GTS Cyclone 1GD5/OC, N460GTX Cyclone 768D5/OC и прочих. Cyclone II отличается лишь формой лопастей, все остальное идентично.

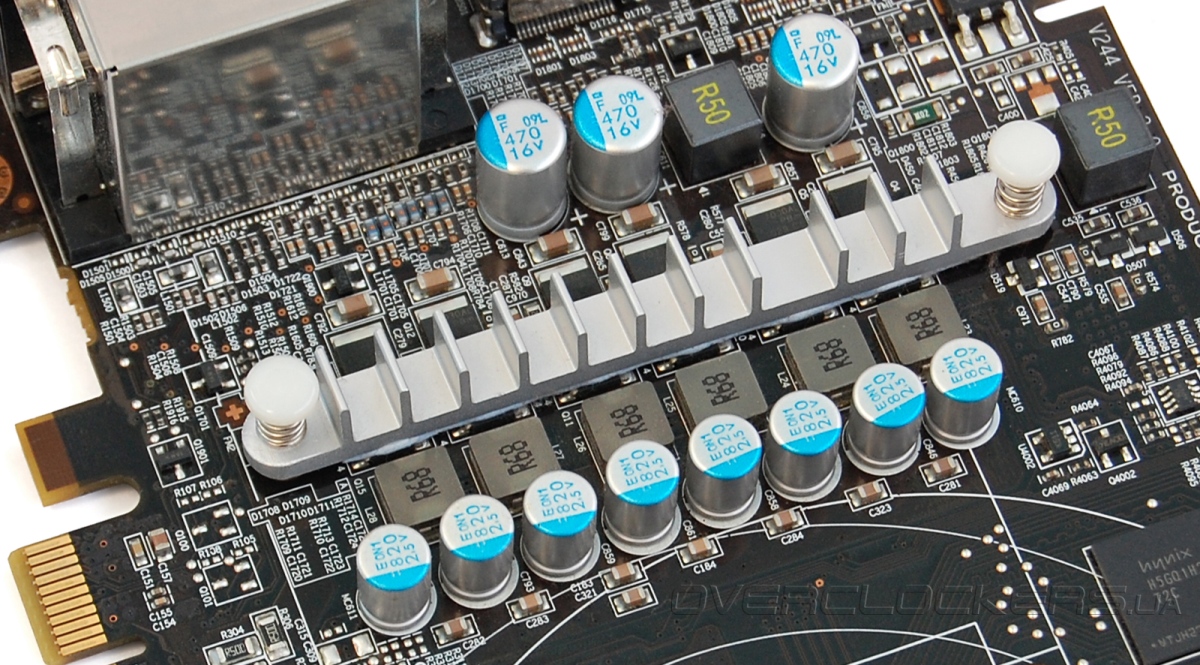

На компонентах системы питания установлен небольшой радиатор.

MSI R6850 Cyclone 1GD5 Power Edition/OC

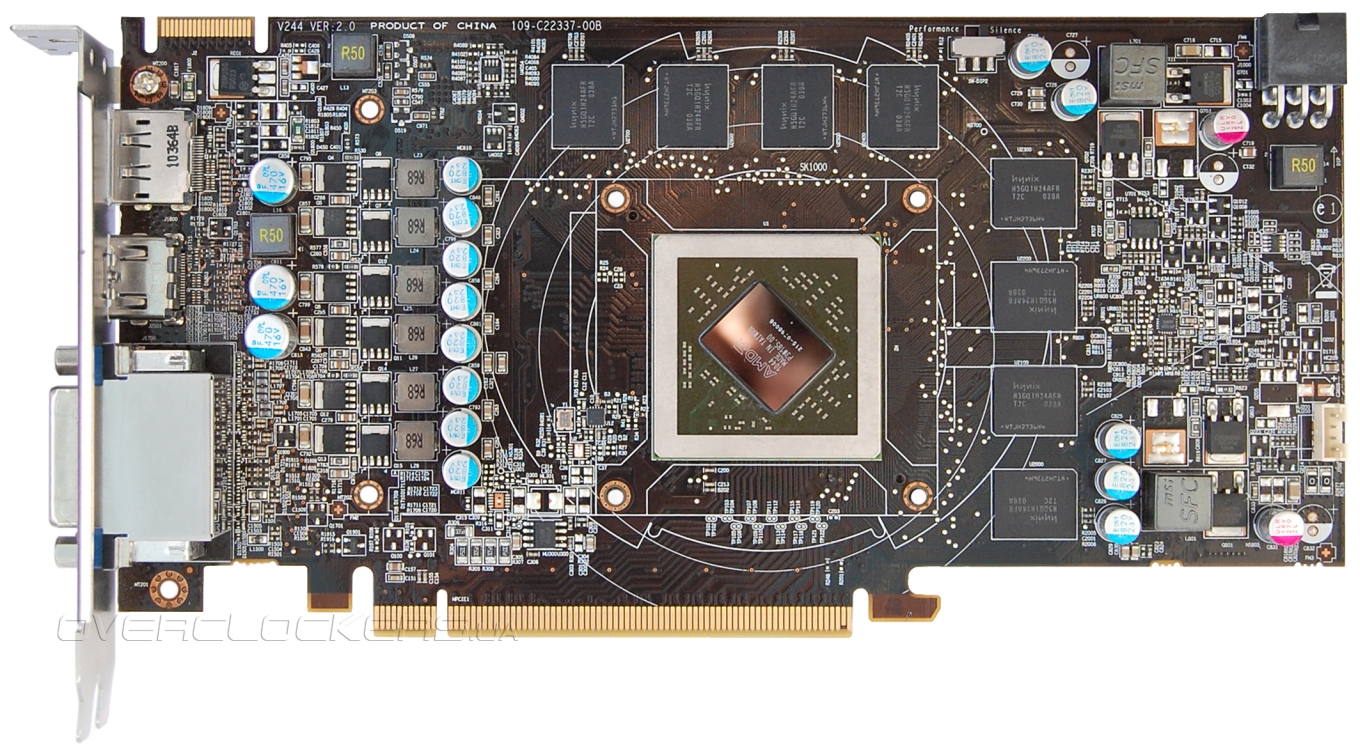

PCB выполнена по оригинальному дизайну. Система питания ядра включает шесть фаз вместо трех-четырех у большинства видеокарт этой серии. Память запитана от однофазного преобразователя. На верхнем торце платы расположен переключатель режимов BIOS. Используются компоненты, относящиеся к категории Military Class II: мощные дроссели с ферритовым сердечником, долговечные конденсаторы с твердотельным электролитом; в обвязке GPU распаян один танталовый конденсатор.

MSI R6850 Cyclone 1GD5 Power Edition/OC

За питание графического чипа отвечает ШИМ-контроллер uPI Semiconductor uP6213AK, напряжение памяти контролируется uP6122AF.

uP6213AK uP6122AF

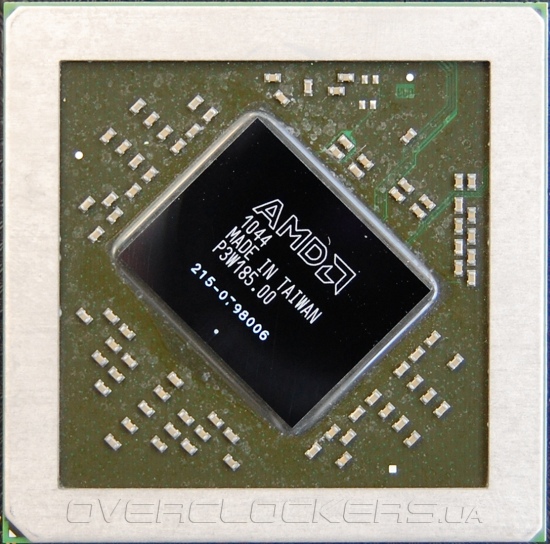

Видеопроцессор Barts Pro расположен на подложке под углом 45° и окружен защитной рамкой.

AMD Barts Pro

Один гигабайт видеопамяти набран восемью микросхемами Hynix H5GQ1H24AFR-T2C.

Hynix H5GQ1H24AFR-T2C

R6850 Cyclone 1GD5 Power Edition/OC работает на повышенных частотах. Вместо стандартных 775 МГц ядро функционирует на 860 МГц, память — на 4400 МГц вместо положенных 4000 МГц. На фоне большинства серийных моделей это внушительный заводской разгон. Лучшие Radeon HD 6850 от Gigabyte, HIS, Sapphire и других известных производителей обычно ограничиваются частотой ядра в 820 МГц.

MSI R6850 Cyclone 1GD5 Power Edition/OC

В простое рабочие частоты снижаются до 100/600 МГц. Питающее напряжение GPU равно 1,149 В. В режиме Performance при 12-минутной нагрузке Crysis: Warhead на максимальных настройках качества и разрешении 1920x1080 температура ядра не превышала 66 °C (24 градуса в помещении, открытый корпус). Однако вентилятор при этом гудел достаточно сильно, потому как раскручивался почти до 2900 об/мин.

MSI R6850 Cyclone 1GD5 Power Edition/OC

В режиме Silent вентилятор работал на 2020—2050 об/мин, а температура графического процессора поднялась всего лишь на два градуса.

MSI R6850 Cyclone 1GD5 Power Edition/OC

На этом мы не остановились и решили сделать видеокарту еще тише — понизили напряжение до 1,11 В, обороты зафиксировали на 50% (примерно 1800 об/мин). В итоге пиковая температура не превысила 67 °C. Отличный результат!

MSI R6850 Cyclone 1GD5 Power Edition/OC

Особенностью MSI R6850 Cyclone 1GD5 Power Edition/OC является возможность управления тремя рабочими напряжениями — GPU, Memory и VDDCI. Для обычного разгона с родной системой охлаждения никаких манипуляций кроме регулировки напряжения на графическом процессоре не понадобится. Остальные возможности пригодятся для экстремального оверклокинга. Практичный разгон для постоянного использования, вероятно, и вовсе не потребует повышения напряжения, потому как пользователю в итоге нужно будет подобрать компромиссное решение между высокими частотами и приемлемым уровнем шума.

От нашего экземпляра мы смогли добиться стабильности на частотах 960/4876 МГц, которые можно назвать прекрасным результатом для Radeon HD 6850. Более высоких частот ядра нам удавалось достичь лишь на HIS 6850 IceQ X Turbo, хотя потенциал микросхем памяти у той карты был чуть ниже.

MSI R6850 Cyclone 1GD5 Power Edition/OC

Для такого разгона пришлось поднимать напряжение аж до 1,25 В. Увеличенная нагрузка на ядро, память и блок VRM требовали лучшего охлаждения. Поэтому видеокарта работала при максимальных оборотах вентилятора и высоком уровне шума. Данный режим нельзя назвать практичным, но если ограничиться стандартным напряжением, то можно будет добиться хороших результатов при меньшем шуме. Например, в нашем случае при 1,149 В максимум был в районе 920 МГц, что тоже неплохо, учитывая рекомендованные 775 МГц для референсных моделей Radeon HD 6850.
