Видеокарта поставляется в небольшой коробке.
![PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH) PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)](/video/amd-radeon-hd7770-gigabyte-powercolor/18-powercolor-ax7770.jpg)
Комплект поставки следующий:
- переходник DVI/D-Sub;
- переходник mini-DisplayPort/DisplayPort;
- диск с драйвером;
- инструкция.

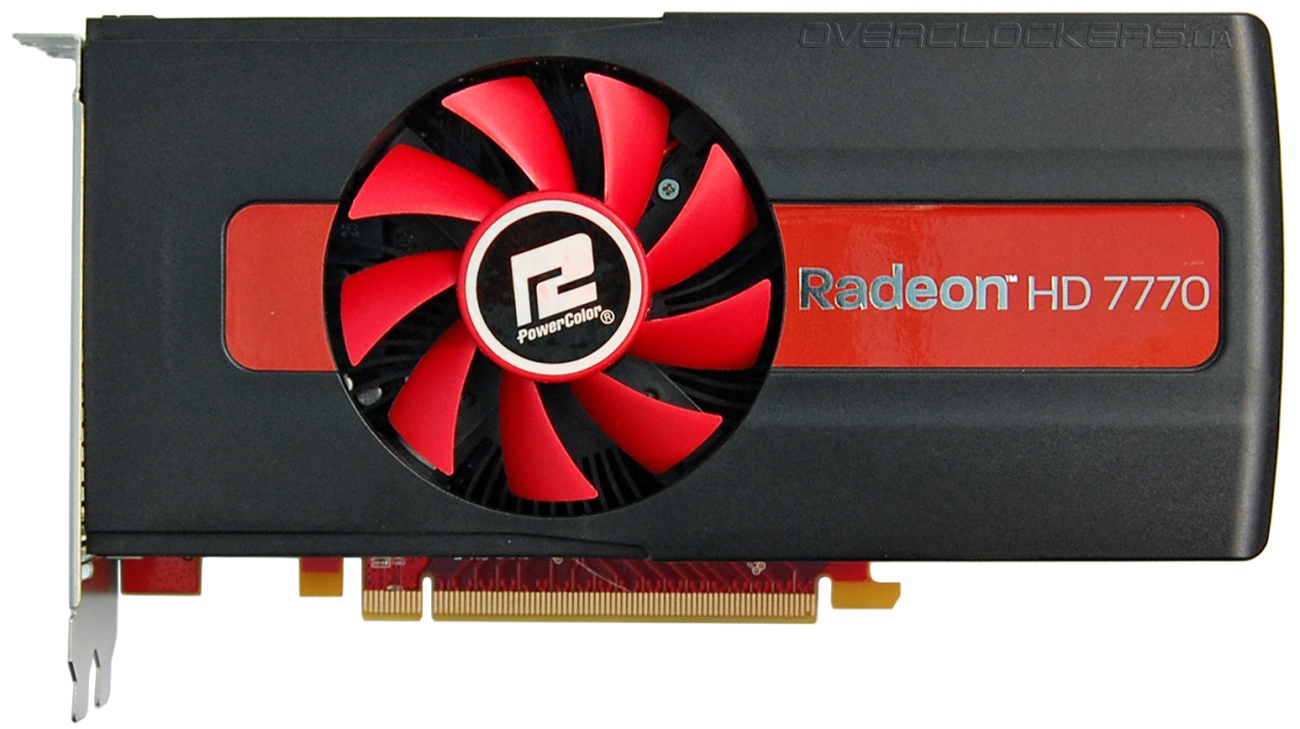

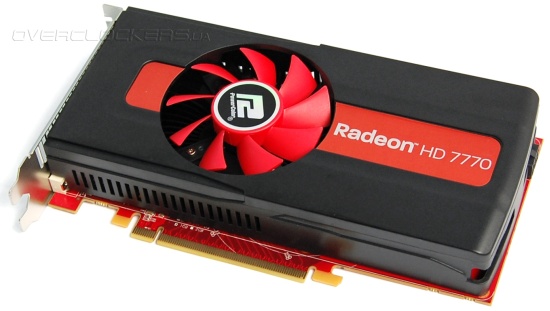

В отличие от старших видеокарт AMD тут кожух выполнен из матового пластика.

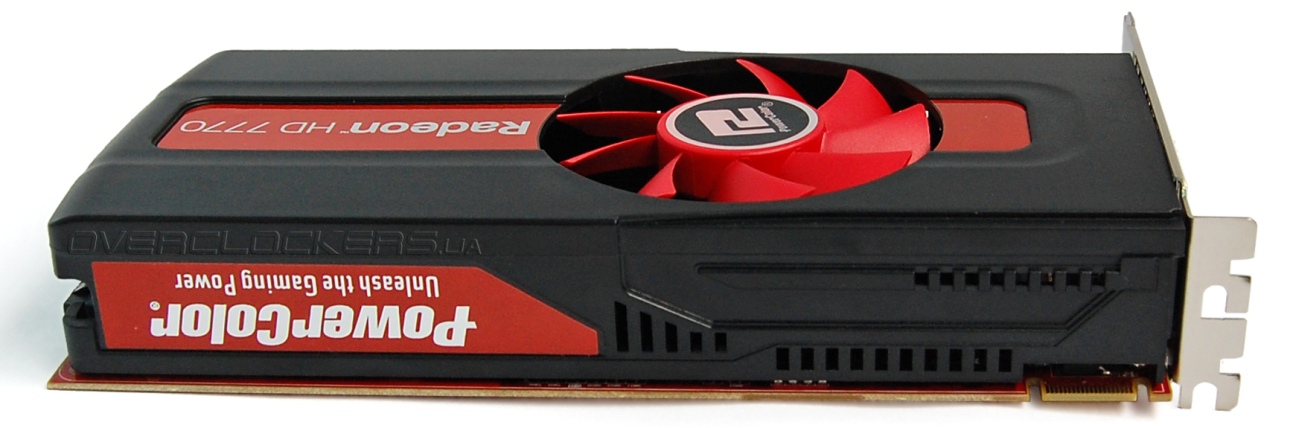

По бокам имеются небольшие отверстия для выхода воздуха.
В целом все смотрится дешево. Даже кожух сидит не очень ровно. Зазор между ним и платой увеличивается к краю видеокарты. Когда, извлекая видеокарту из слота, вы беретесь пальцами сверху и снизу, то плата немного изгибается, пока не упрется в пластиковый корпус.

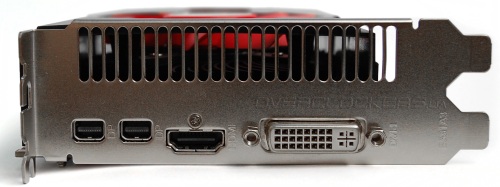

На задней панели тоже есть прорези для вентиляции. Набор разъемов стандартен: два mini-DisplayPort, HDMI и DVI.
![PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH) PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)](/video/amd-radeon-hd7770-gigabyte-powercolor/22-powercolor-ax7770.jpg)

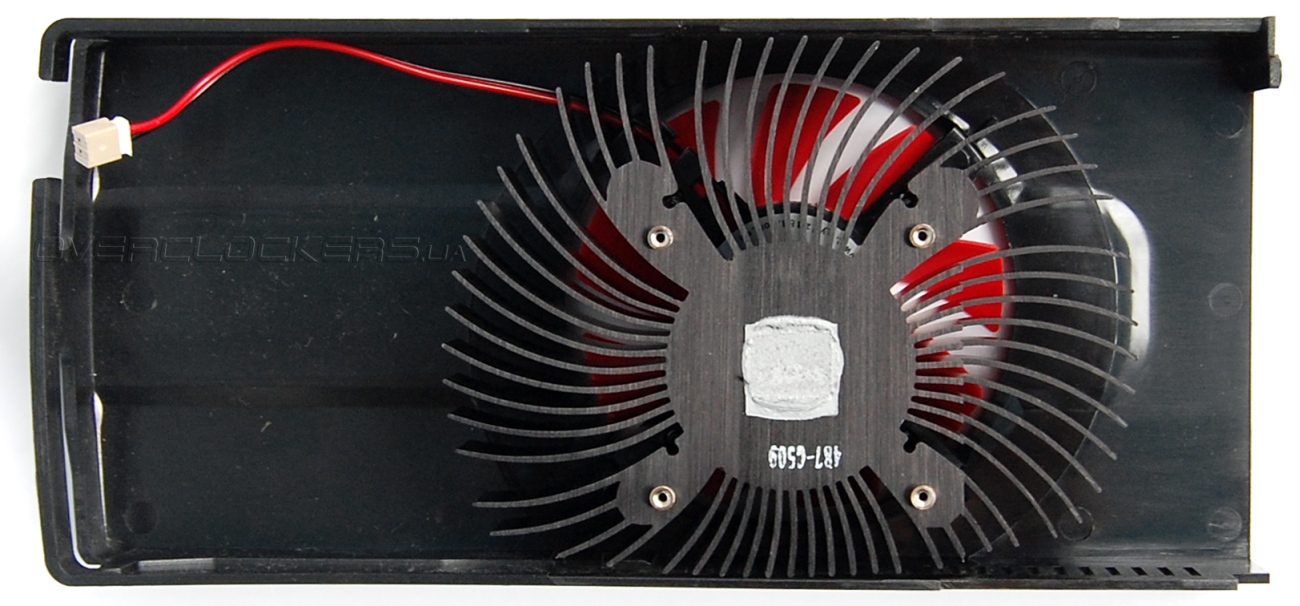

Давайте взглянем на систему охлаждения поближе.

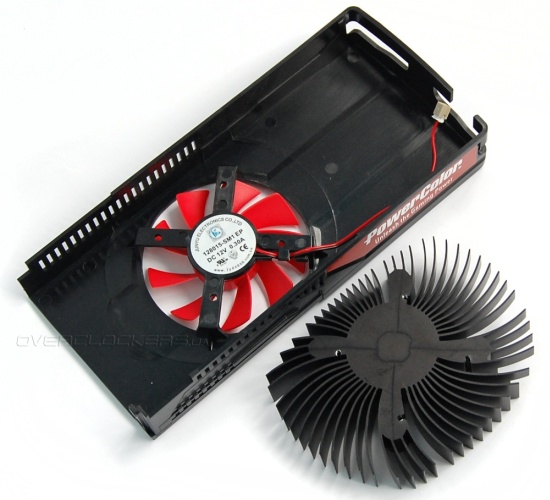

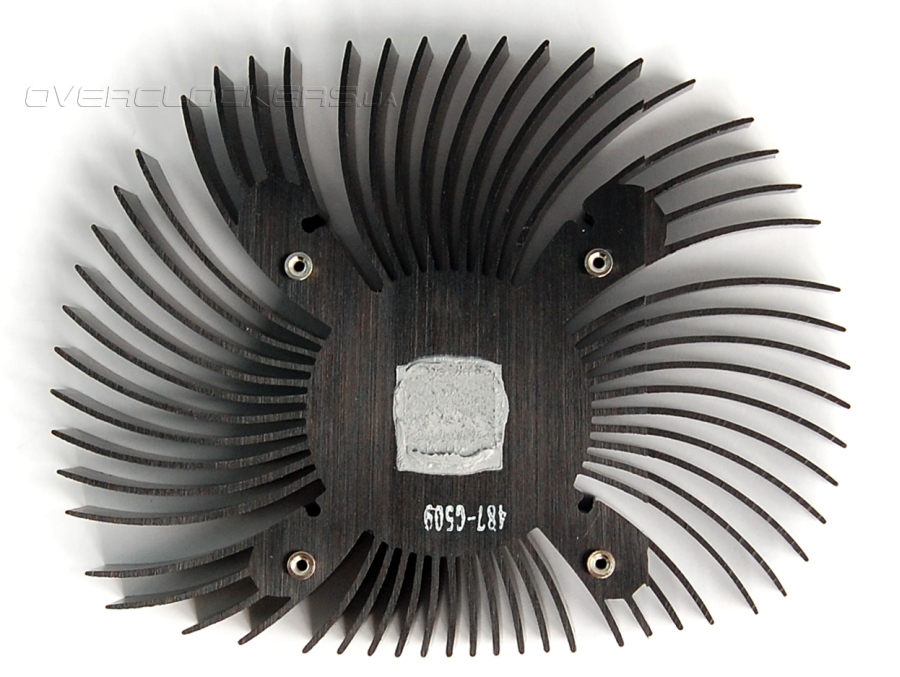

Все довольно просто. Радиатор примерно такой же, как у Gigabyte GV-R777OC-1GD, только чуть меньше в размерах. Обдувается он вентилятором 128015-SM1 EP от Junyu Electronics диаметром 80 мм (крыльчатка 75 мм).

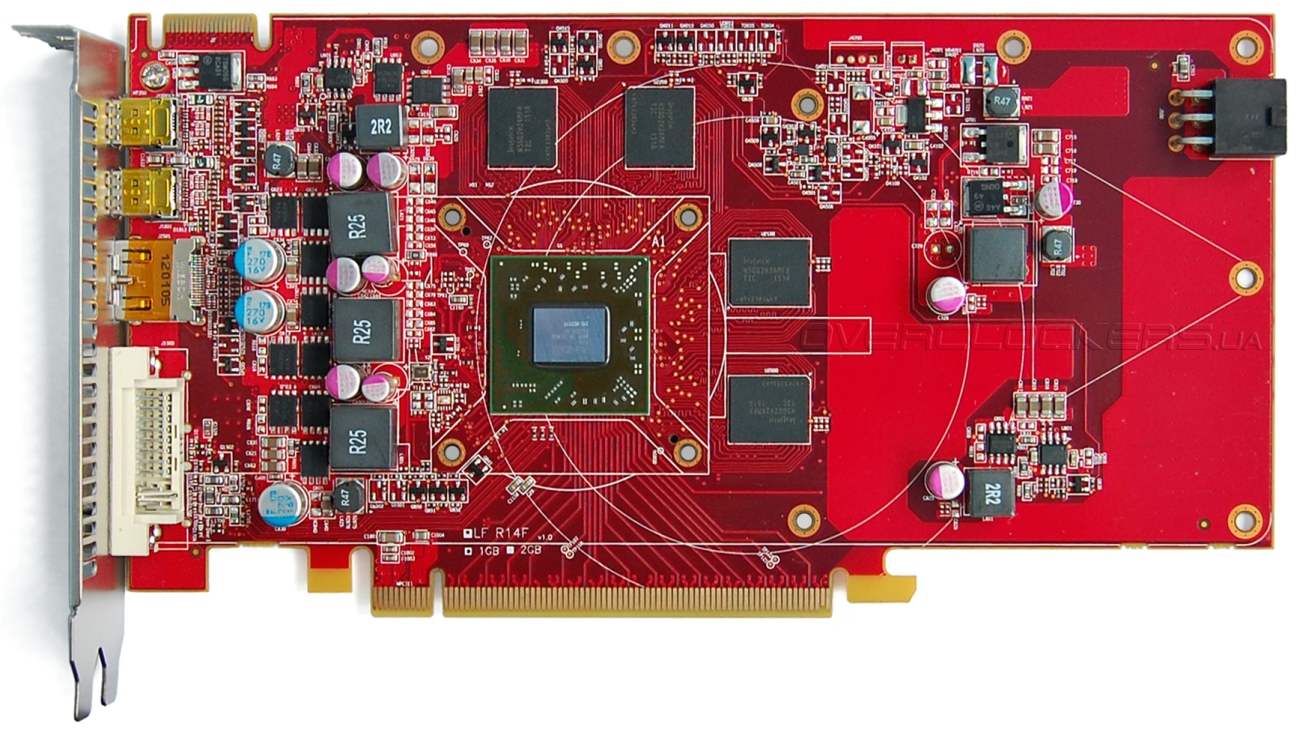

Как уже отмечалось выше, плата выполнена по референсному дизайну.
Стандартная трехфазная система питания графического контроллера управляется контроллером L6788A от STMicroelectronics. А значит, у пользователя есть возможность управлять напряжением с помощью программных средств.
![L6788A L6788A](/video/amd-radeon-hd7770-gigabyte-powercolor/27-powercolor-ax7770.jpg)

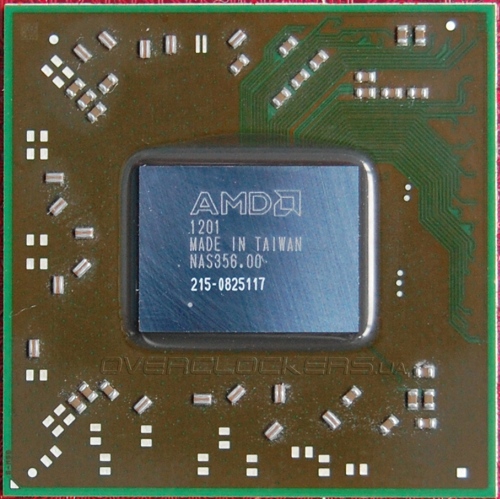

А вот и сам графический процессор Cape Verde:

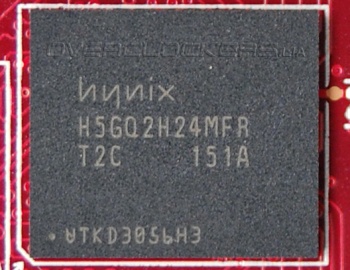

Распаяно четыре микросхемы памяти GDDR5 от Hynix с маркировкой H5GQ2H24MFR-T2C.
![Hynix H5GQ2H24MFR-T2C Hynix H5GQ2H24MFR-T2C](/video/amd-radeon-hd7770-gigabyte-powercolor/29-powercolor-ax7770.jpg)

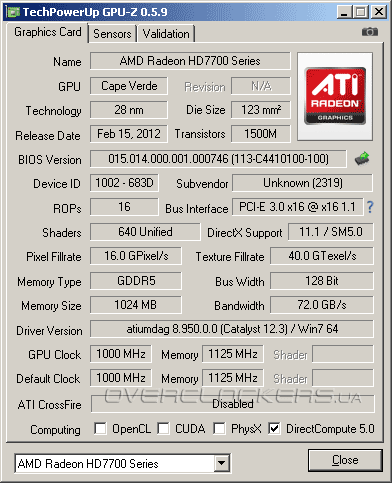

Рабочие частоты стандартные — 1000/4500 МГц. Утилита GPU-Z оценила ASIC Quality данного графического процессора в 67,7%.
![PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH) PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)](/video/amd-radeon-hd7770-gigabyte-powercolor/30-powercolor-ax7770.png)

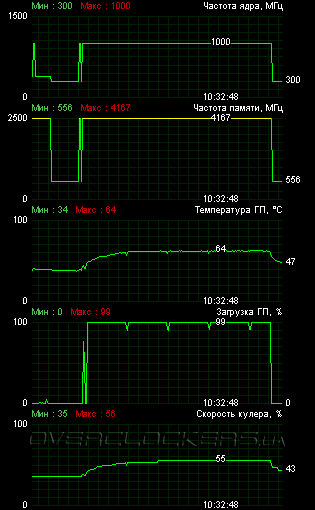

В игровом режиме ядро грелось лишь до 64 °С. Но шум при этом был очень заметный, хотя вентилятор и раскручивался лишь до 55% от своего максимума.
![PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH) PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)](/video/amd-radeon-hd7770-gigabyte-powercolor/31-powercolor-ax7770.png)
MSI Afterburner определил рабочее напряжение GPU как 1,2 В, хотя у MSI R7770-2PMD1GD5/OC было 1,125 В. При этом предел по максимальному напряжению у обоих карт одинаков — 1,25 В. С таким небольшим запасом по напряжению достигнуть результатов карты MSI при разгоне не удалось. PowerColor смог одолеть лишь отметку в 1140 МГц.
![PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH) PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)](/video/amd-radeon-hd7770-gigabyte-powercolor/32-powercolor-ax7770.png)
Результаты разгона памяти идентичны показателям Gigabyte — 5640 МГц.
![PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH) PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)](/video/amd-radeon-hd7770-gigabyte-powercolor/33-powercolor-ax7770.png)

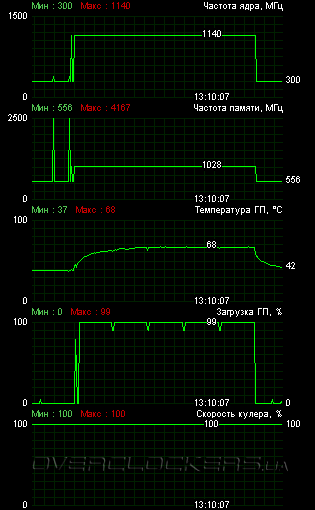

Для стабильной работы при такой разгоне обороты обдувающего вентилятора поднимались до предела.
