Обзор и тестирование Radeon HD 6790. Сравнение с GeForce GTX 460, Radeon HD 6850 и младшими видеокартами

В прошлом году компания AMD представила новый бюджетный видеоадаптер Radeon HD 6790, который должен был занять ценовую нишу между Radeon HD 6770 и HD 6850. Несмотря на порядковый номер, новый ускоритель можно было бы отнести к серии HD 6800, ведь построен он на графическом процессоре Barts, хотя и сильно урезанном по вычислительным возможностям. Эта версия Barts, получившая приставку LE, лишилась пяти SIMD-ядер. Таким образом, число потоковых процессоров уменьшилось с 1120 до 800, текстурных блоков — с 56 до 40. И еще одно существенное упрощение — была отключена половина ROP.

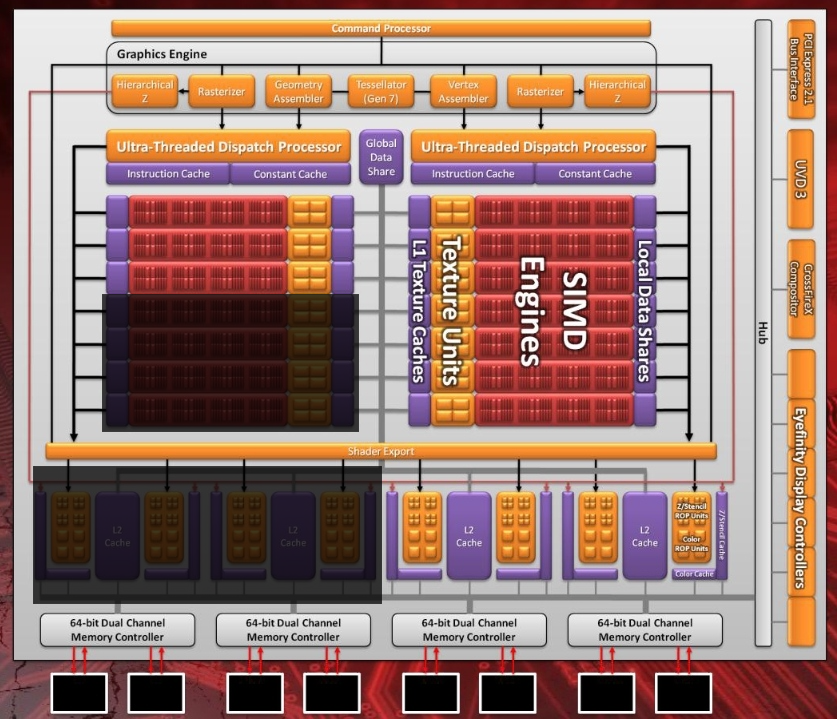

AMD Barts LE

В итоге у Barts LE получилось одинаковое с Juniper количество вычислительных блоков. В чем же тогда смысл выпуска новой видеокарты? Дело в том, что у Radeon HD 6790 256-битная шина памяти вместо 128-битной у Radeon HD 5770/6770. Кроме того, Barts относится ко второму поколению GPU, поддерживающих DirectX 11, имеет немного улучшенную архитектуру и более мощный блок тесселяции. Так что преимущество над Radeon HD 6770 должно быть, вопрос лишь в том — какое? Еще Radeon HD 6790 может похвастать поддержкой технологий AMD Eyefinity, HD3D и аппаратным ускорением Blu-ray 3D.

По частотным характеристикам Radeon HD 6790 немного превосходит Radeon HD 6850: ядро работает на 840 МГц, память на 4200 МГц. Повышение частот закономерно отразилось на энергопотреблении. Согласно официальным данным аппетиты младшей карты на основе Barts LE достигают 150 Вт, что всего на один ватт меньше потребляемой мощности старшего Radeon HD 6870.

Видеоадаптер Radeon
HD 6870
Radeon
HD 6850
Radeon
HD 6790
Radeon
HD 5830
Radeon
HD 5770/6770
Ядро Barts Pro Barts Pro Barts LE Cypress Juniper
Количество транзисторов, млн шт. 1700 1700 1700 2154 1040
Техпроцесс, нм 40 40 40 40 40
Площадь ядра, кв. мм 255 255 255 334 170
Количество потоковых процессоров 1120 960 800 1120 800
Количество текстурных блоков 56 48 40 56 40
Количество блоков рендеринга 32 32 16 16 16
Частота ядра, МГц 900 775 840 800 850
Шина памяти, бит 256 256 256 256 128
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4200 4000 4200 4000 4800
Объём памяти, МБ 1024 1024 1024 1024 1024
Поддерживаемая версия DirectX 11 11 11 11 11
Интерфейс PCI-E 2.1 PCI-E 2.1 PCI-E 2.1 PCI-E 2.1 PCI-E 2.1
Заявленная максимальная потребляемая мощность, Вт 151 127 150 175 108

Radeon HD 6790 напоминает адаптер HD 5830, который тоже лишился многих вычислительных блоков, в том числе половины ROP. У Radeon HD 5770 он выигрывал только за счет широкой шины памяти. Radeon HD 6790 вполне можно назвать преемником и заменой той не особо удачной карты.


PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

Рассмотрим Radeon HD 6790 на примере видеокарты от PowerColor.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

Поставляется она в небольшой картонной коробке. Комплектация ограничивается одним переходником DVI/D-Sub и диском с программным обеспечением.

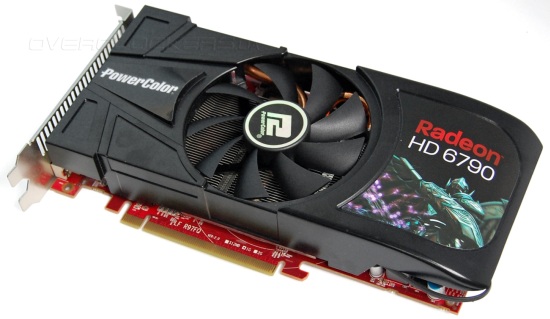

Как и большинство других продуктов PowerColor, данный видеоадаптер имеет нестандартное исполнение.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

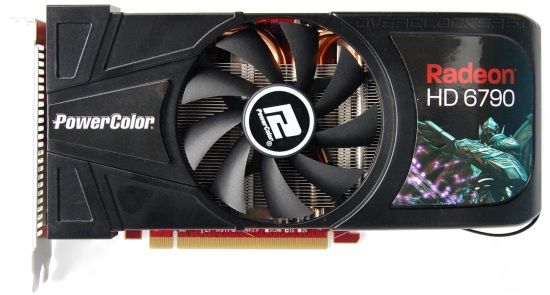

Тонкий, дешевый пластик, конечно, не придает солидности, но система охлаждения с большим вентилятором внушает уважение.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

На заднюю панель выведено по одному разъему DVI, HDMI и Mini DisplayPort.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

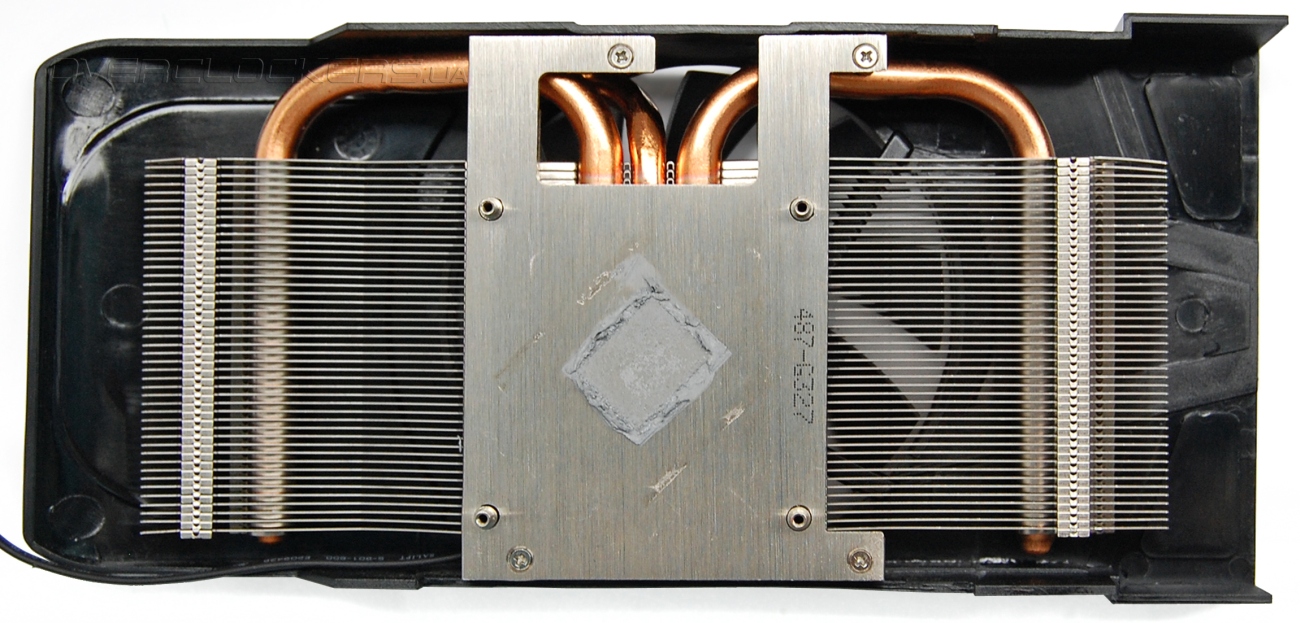

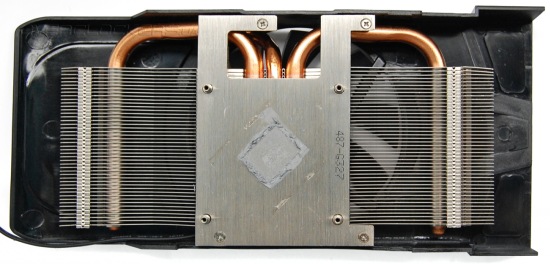

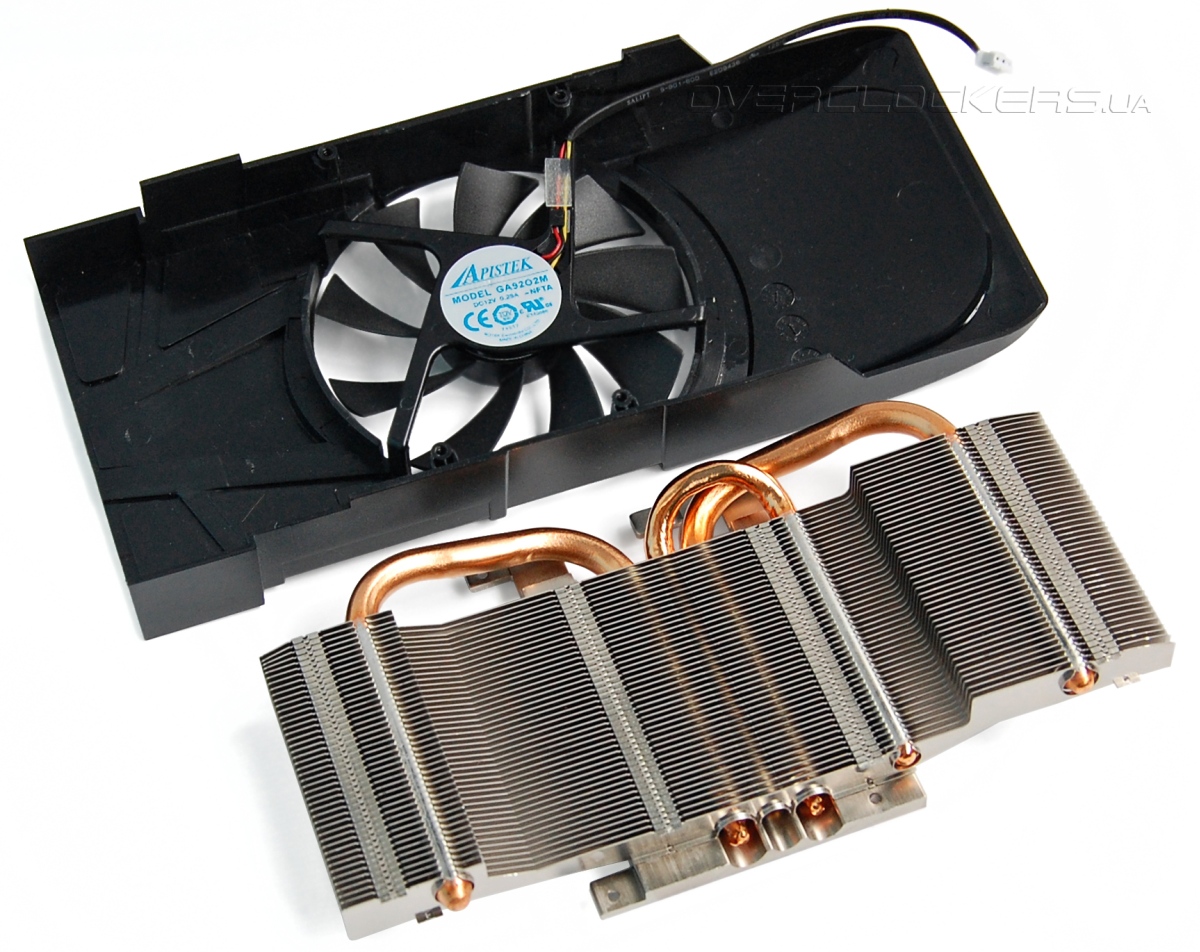

Кулер состоит из трех медных тепловых трубок, пронизывающих цельную секцию тонких алюминиевых пластин, и массивного основания.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

Сверху вся конструкция накрыта пластиковым кожухом с 92-мм вентилятором Apistek GA9202M.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

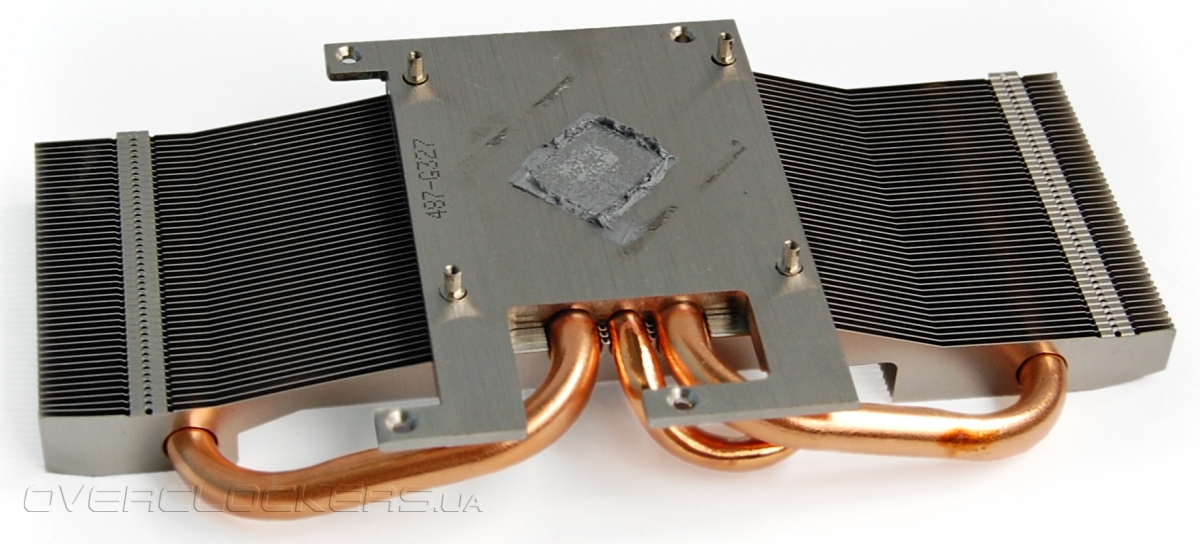

Центральная трубка имеет обычную толщину в 6 мм, крайние тепловые трубки — увеличенного диаметра 8 мм.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

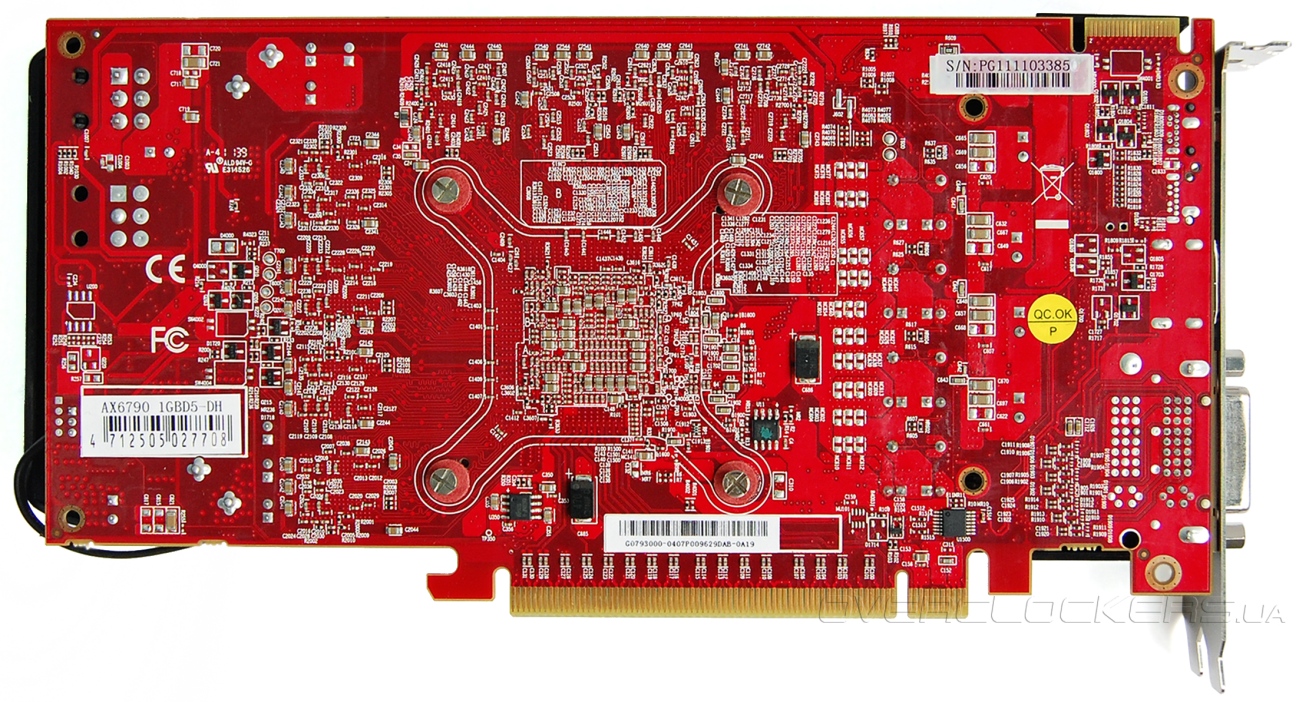

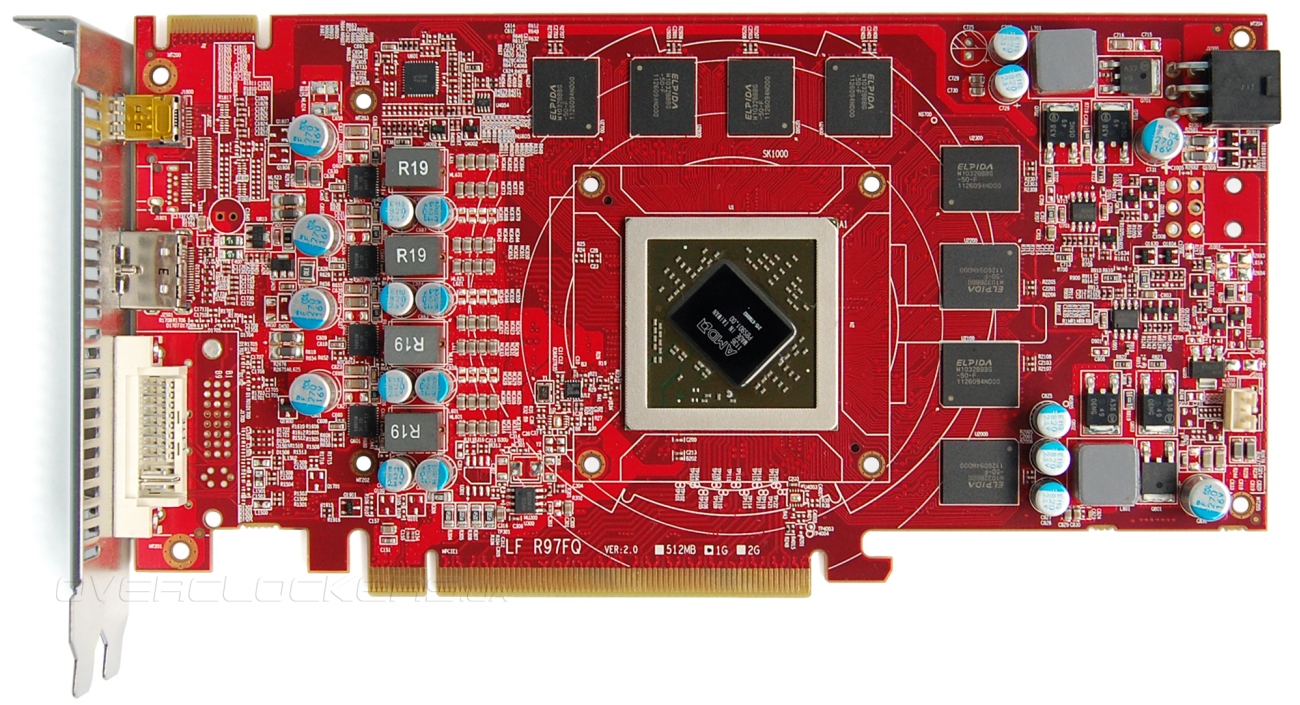

За основу взят дизайн PCB Radeon HD 6870, хотя в исполнении PowerColor плата немного короче. Сбоку есть посадочные места под два 6-контактных разъема питания, распаян же только один. Интересно, что Radeon HD 6870 при таком же уровне энергопотребления требует два разъема PCI-E Power 6-pin.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

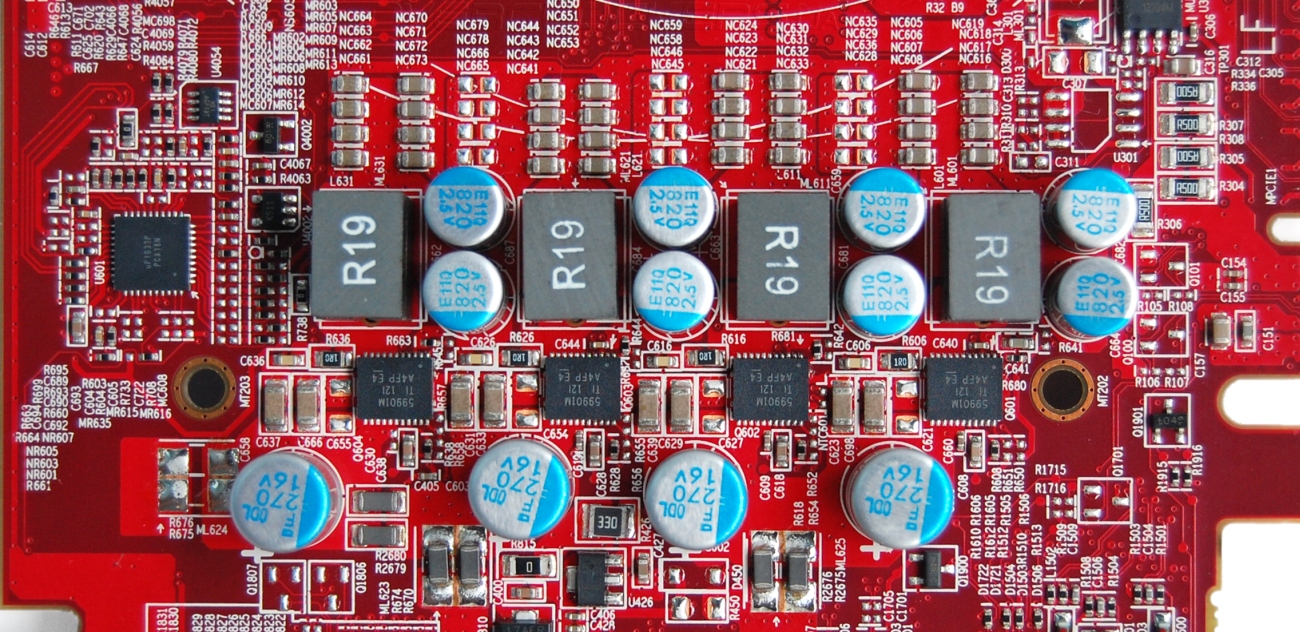

Задействованы все четыре фазы питания (у Radeon HD 6850 их три) на DrMOS-элементах 59901M от Texas Instruments. Радиатора на микросхемах нет. Управляющие функции возложены на контроллер uP1633P от uPI Semiconductor.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

Графический процессор Barts LE, как и все GPU AMD, не имеет теплораспределительной крышки, однако окружен защитной рамкой.

AMD Barts LE

Один гигабайт видеопамяти набран восемью микросхемами Elpida W1032BBBG-50-F со временем доступа 0,8 нс (то есть они теоретически могут работать на 5 ГГц за счет QDR). Впрочем, практика показывает, что такие частоты для Barts недостижимы из-за особенностей встроенного контроллера.

Elpida W1032BBBG-50-F

Частотные характеристики AX6790 1GBD5-DH полностью соответствуют стандартным: 840/4200 МГц для ядра и памяти.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

В нашем традиционном 12-минутном тесте Crysis: Warhead при максимальных настройках качества в разрешении 1920x1080 температура ядра поднялась лишь до 66 °C (при 24 °C в помещении). Обдувающий вентилятор при этом раскручивался до 42-43% от своего максимума. Шум от него заметный, хотя и намного ниже, чем у недавно рассмотренного нами PowerColor AX6930 2GBD5-2DH. Добиться приемлемого уровня шума можно ручной регулировкой оборотов в MSI Afterburner.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

Софтвольтмод не поддерживается из-за использования нестандартного контроллера. Но и при номинальном напряжении частоту графического процессора удалось поднять до 970 МГц — отличный результат для Barts! Память смогла стабильно работать на эффективных 4800 МГц, что тоже далеко не каждому Radeon HD 6850/6870 по плечу.

PowerColor HD6790 1GB GDDD5 (AX6790 1GBD5-DH)

Для нормальной работы AX6790 1GBD5-DH на таких частотах обороты вентилятора пришлось повысить до 65%, и это уже создавало большой гул. При скорости вращения лопастей в 40—42% карта была нестабильна, так что практический разгон будет скромнее. Хотя, если установить на компоненты системы питания хороший радиатор, то ситуация должна значительно улучшиться. Возможно, в таком случае стабильности на максимальных частотах удалось бы добиться и при умеренных оборотах.
