Обзор и тестирование видеокарты MSI R6790-PM2D1GD5/OC

Новые бюджетные видеокарты AMD постепенно наполняют рынок. Как мы уже отмечали в обзоре Radeon HD 7750 и Radeon HD 7770, стоимость новинок пока еще завышена. Поэтому представители старого поколения не теряют актуальности и продолжают пользоваться неплохим спросом. В разряд таких карт попадает и Radeon HD 6790. Это не самые лучшие по соотношению экономичности и производительности акселераторы, но зато распродаются они сейчас по низким ценам. Попадаются среди них и нестандартные модели с повышенными частотами, что делает такие карты потенциально близкими по производительности к новому Radeon HD 7770. К числу таких интересных продуктов относится видеоадаптер MSI R6790-PM2D1GD5/OC, которому посвящен данный обзор.


MSI R6790-PM2D1GD5/OC

Упаковка видеокарты небольшого размера. Дизайн простой.

MSI R6790-PM2D1GD5/OC

Комплект поставки скромный:
  • переходник питания с molex на PCI-E 6-pin;
  • диск с драйвером;
  • инструкции.

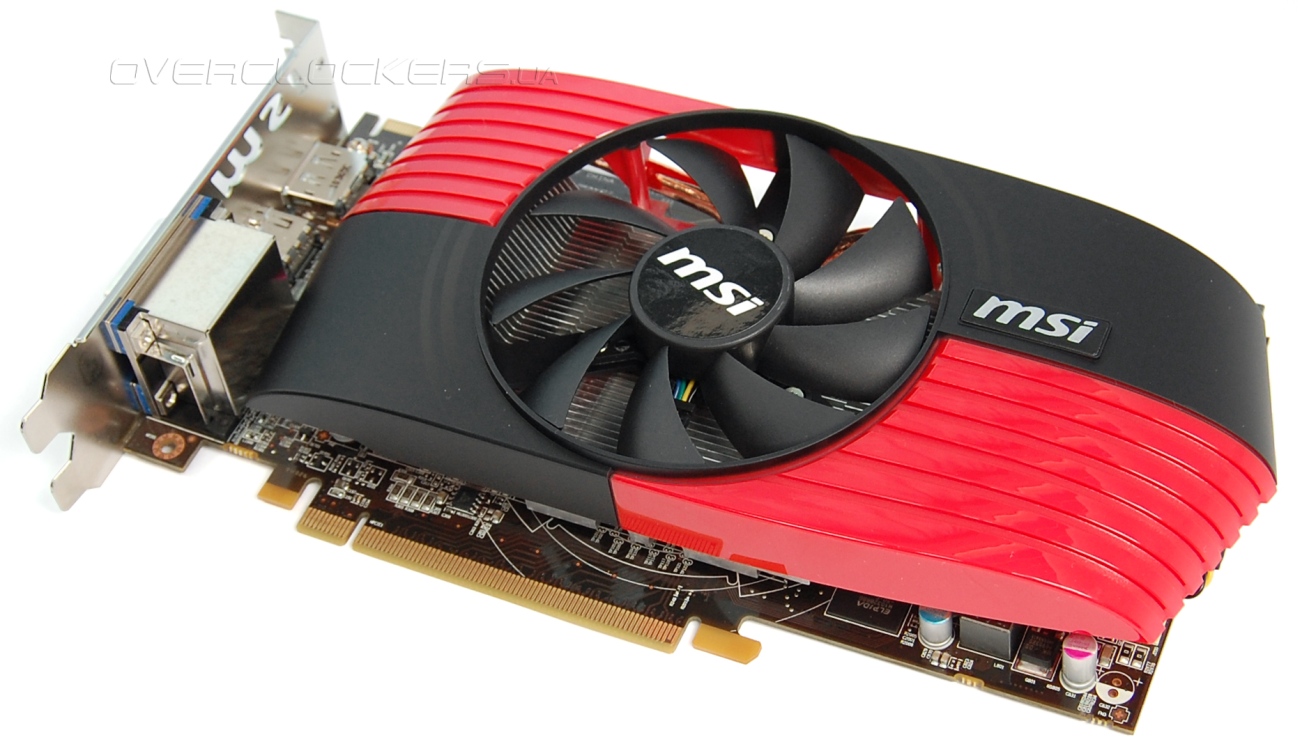

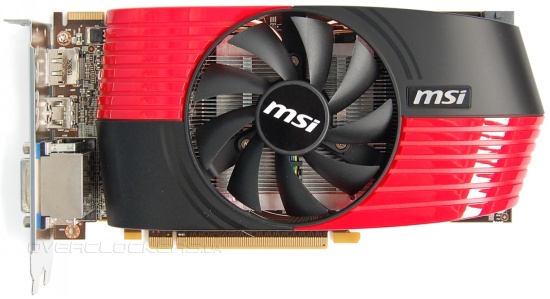

Двухслотовая видеокарта накрыта обтекаемым пластиковым кожухом черно-красной расцветки. Система охлаждения оснащена большим вентилятором.

MSI R6790-PM2D1GD5/OC

MSI R6790-PM2D1GD5/OC

На заднюю панель вынесены разъемы HDMI, DisplayPort и два DVI.

MSI R6790-PM2D1GD5/OC

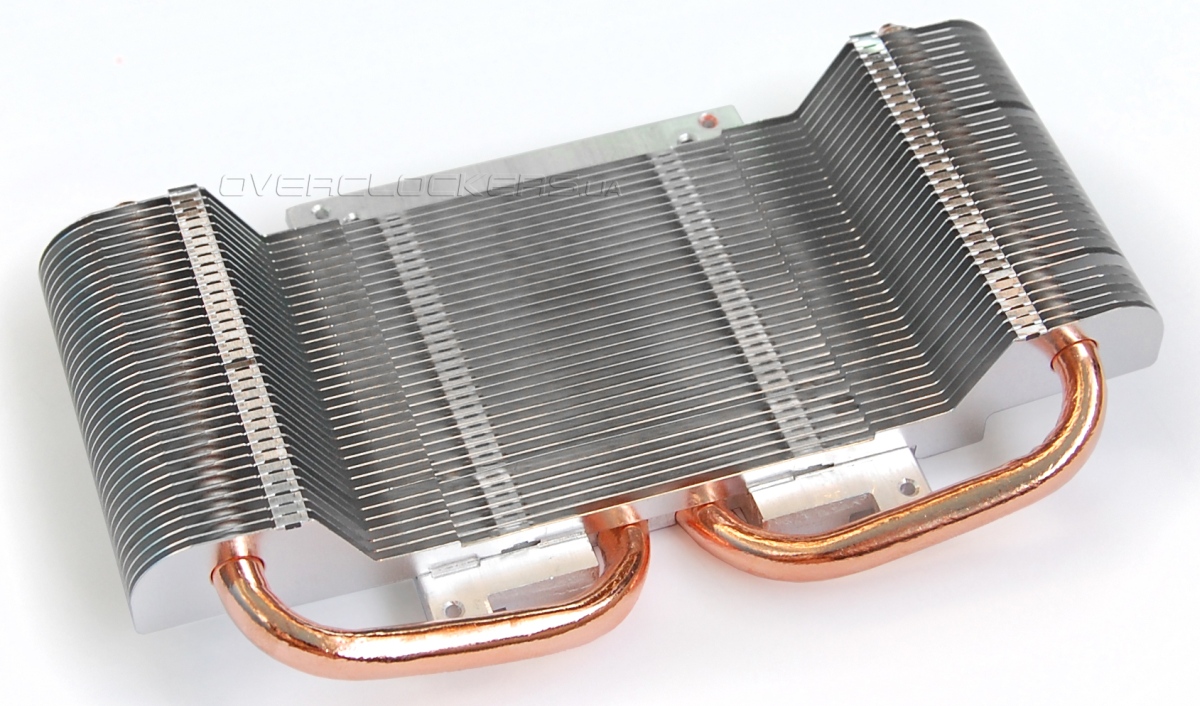

Система охлаждения использует две тепловые трубки, пронизывающие массив тонких алюминиевых пластин.

MSI R6790-PM2D1GD5/OC

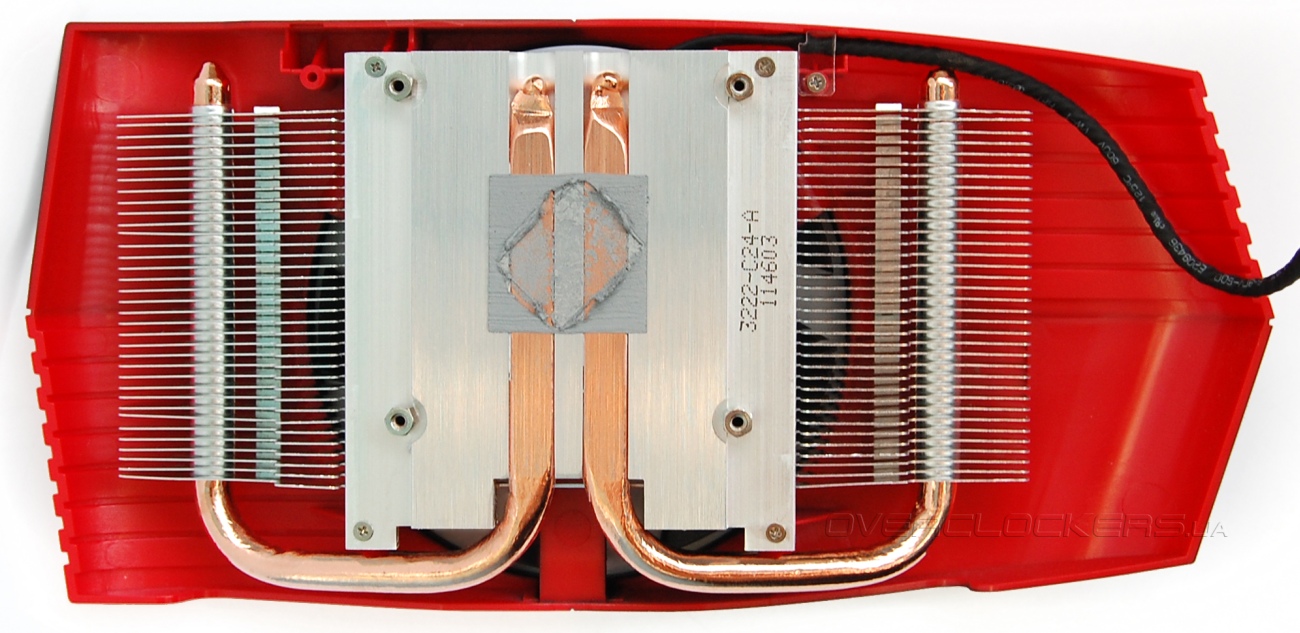

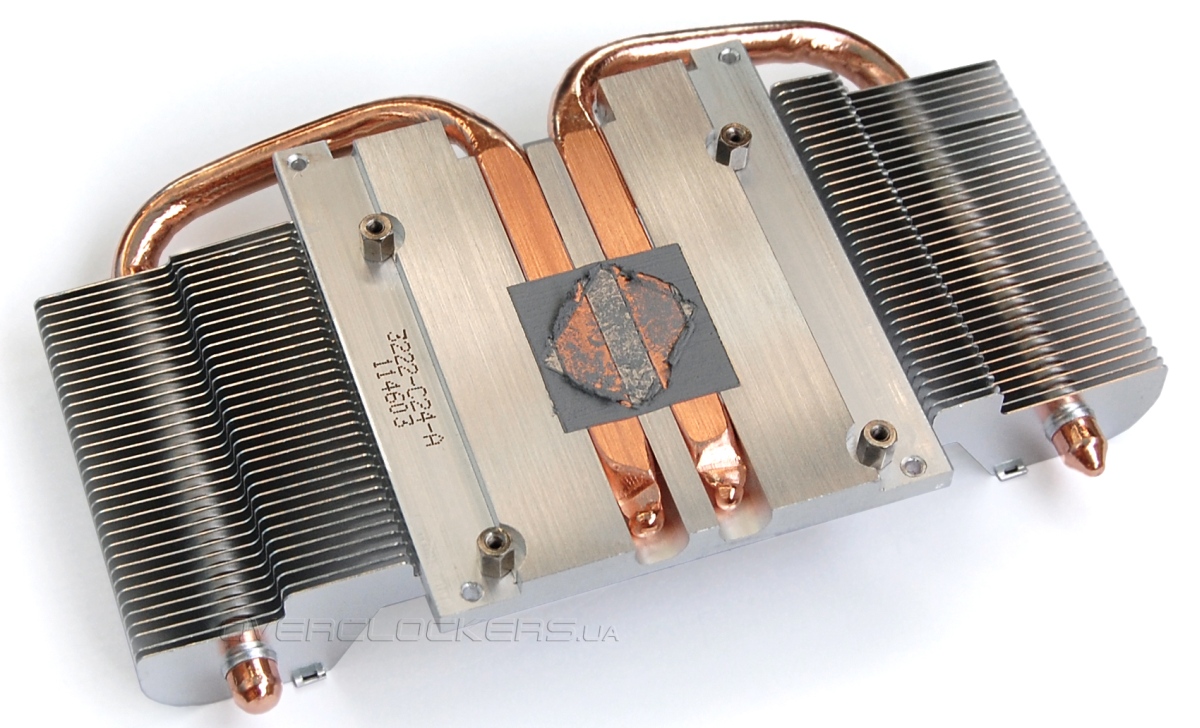

Трубки уложены в желобки массивного основания и напрямую контактируют с поверхностью кристалла GPU.

MSI R6790-PM2D1GD5/OC

MSI R6790-PM2D1GD5/OC

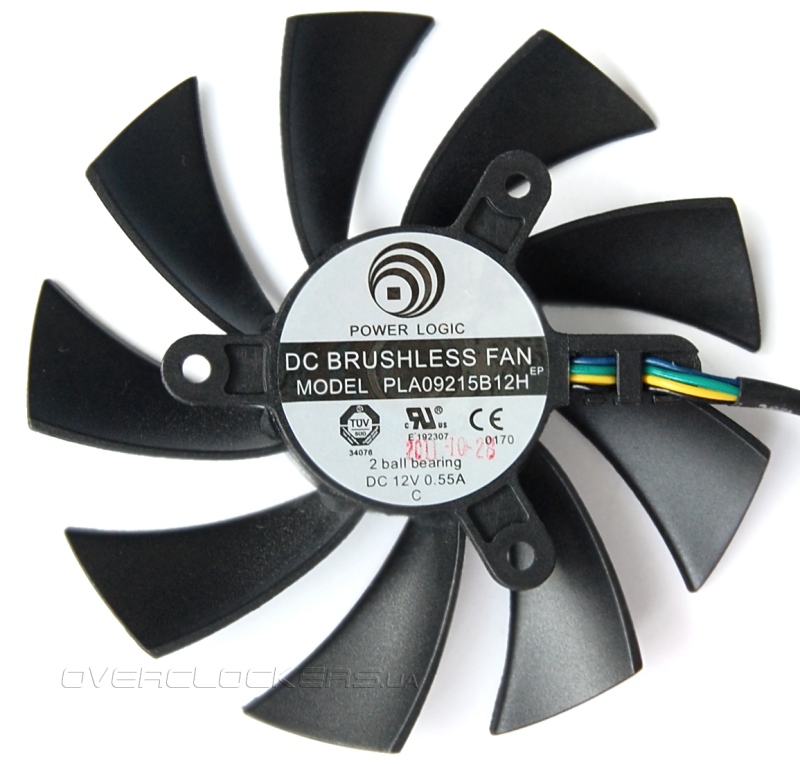

Обдувается радиатор вентилятором PLA09215B12H диаметром 92 мм.

MSI R6790-PM2D1GD5/OC

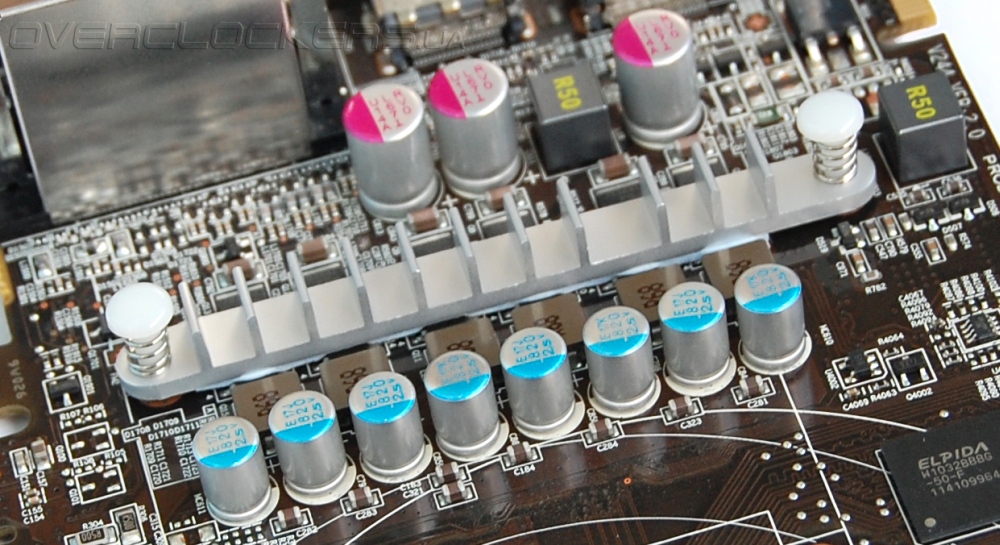

Для охлаждения силовых элементов системы питания предусмотрен небольшой ребристый радиатор.

MSI R6790-PM2D1GD5/OC

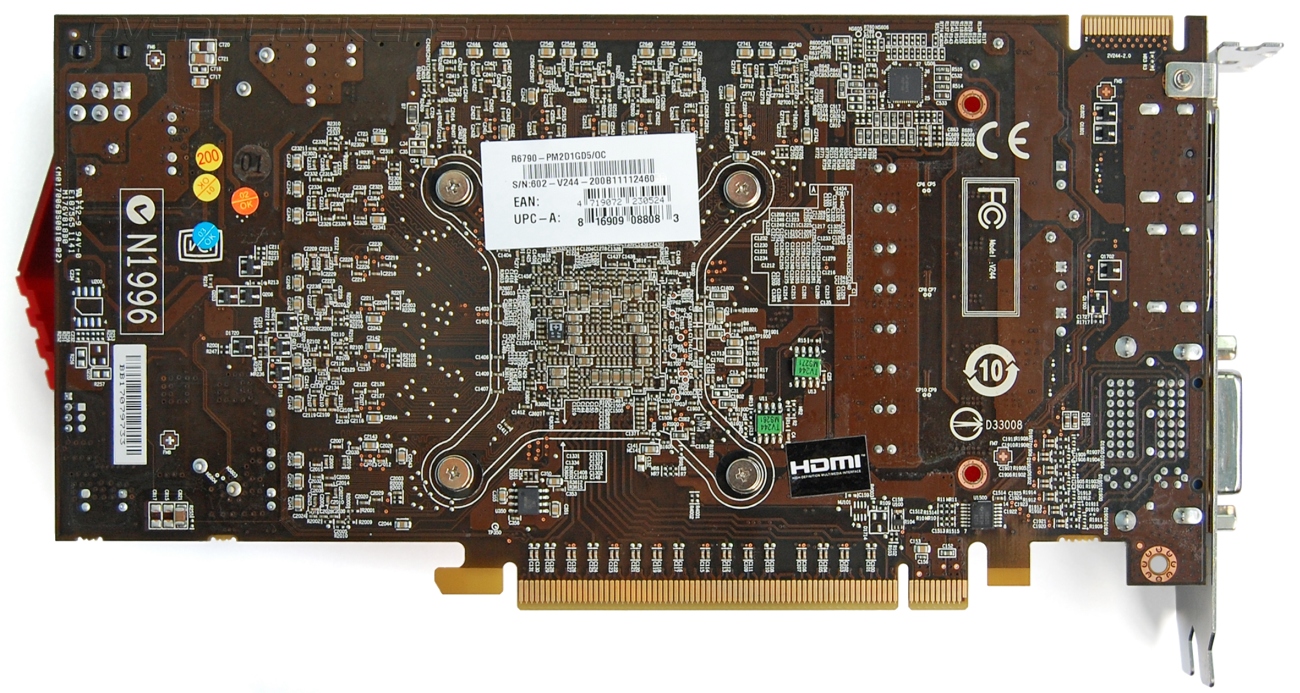

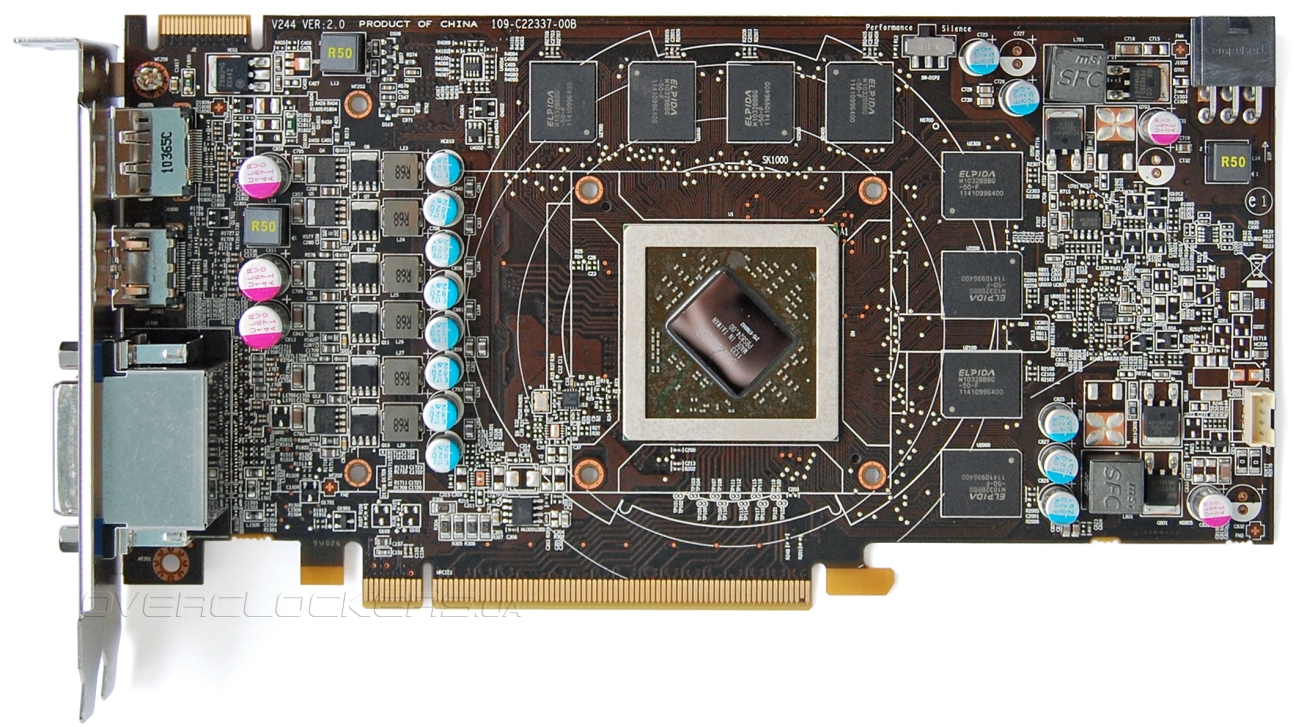

Дизайн платы отличается от PCB референсных Radeon HD 6850 и Radeon HD 6870. Видеокарта идентична R6850 Cyclone Power Edition, что является только плюсом. Графический процессор запитан от шестифазного преобразователя.

MSI R6790-PM2D1GD5/OC

MSI R6790-PM2D1GD5/OC

Видеокарта оснащена GPU Barts, сильно урезанным по вычислительным блокам. В его активе 800 потоковых процессоров, 40 текстурных блоков и лишь 16 ROP.

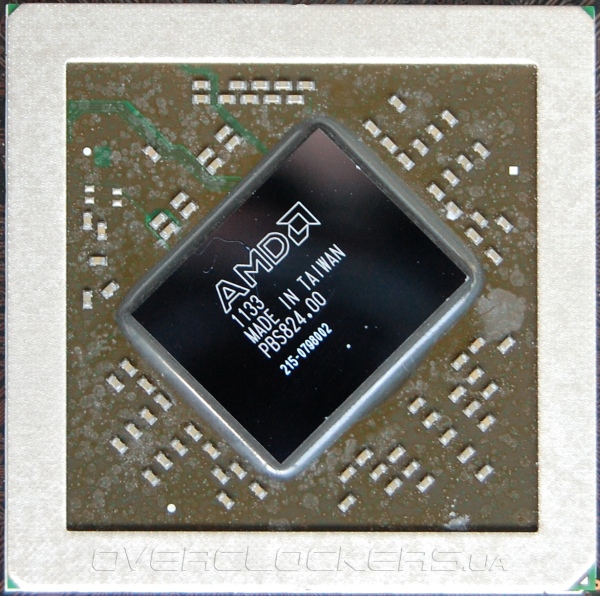

GPU Barts

GPU расположен на подложке под углом. Окружен защитной рамкой.

Объем видеопамяти стандартный — один гигабайт. Распаяно восемь микросхем Elpida W1032BBBG-50-F, которые рассчитаны на частоту в 5 ГГц.

Elpida W1032BBBG-50-F

MSI R6790-PM2D1GD5/OC функционирует на частотах 920/4200 МГц, хотя стандартные спецификации предусматривают частоту 840 МГц для ядра и 4200 МГц для памяти GDDR5. В простое частоты снижаются до 100/600 МГц. Напряжения питания GPU в нагрузке составляет 1,19 В.

MSI R6790-PM2D1GD5/OC

У видеокарты два BIOS, в которых прошиты разные режимы управления оборотами вентилятора. Мы прогревали видеокарту нашим стандартным 12-минутным тестом в демо Ambush из приложения Crysis Warhead Benchmark Tools при максимальных настройках качества. В режиме Performance температура ядра не превысила 71 °C, вентилятор раскручивался до 2300 об/мин. Температура в помещении была 24 градуса Цельсия.

MSI R6790-PM2D1GD5/OC

Со вторым BIOS в режиме Silent температура достигала 74 °C, скорость вентилятора не превышала 2150 об/мин. Шум умеренный. Для полной тишины обороты можно понизить вручную в утилите MSI Afterburner. Потенциал системы охлаждения это позволяет.

MSI R6790-PM2D1GD5/OC

При максимальных оборотах обдувающего вентилятора нам удалось достичь разгона в 970/4800 МГц. Это почти не отличается от результатов HIS 6790 IceQ X Turbo и PowerColor AX6790 1GBD5-DH, побывавших у нас ранее.

MSI R6790-PM2D1GD5/OC

Для такого разгона напряжение пришлось поднимать до 1,24 В. Результат в тихом режиме будет, конечно ниже, но не намного.
