Ледяное ускорение. Обзор видеокарты Radeon HIS 6790 IceQ X Turbo

Пока еще новые видеокарты AMD Radeon HD 7770/7750 не добрались до отечественных магазинов, покупателям придется довольствоваться старыми HD 6770 и HD 6790. Впрочем, на первых порах цены на новинки, скорее всего, будут немного выше рекомендованных. Да и продукты прошлого поколения могут немного подешеветь и стать еще более доступными. Так что списывать старичков со счетов пока рано, особенно если речь идет о нестандартных решениях с качественным охлаждением и заводским разгоном. Именно такому видеоадаптеру и посвящен этот обзор.


HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Данный продукт относится к топовой серии графических ускорителей HIS с охлаждением IceQ X и повышенными рабочими частотами. «Ледяное» оформление упаковки намекает на то, что видеокарта должна быть очень холодной.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M) HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Комплект поставки такой:
  • переходник DVI/D-Sub;
  • два переходник питания с двух molex на PCI-E 6-pin;
  • мостик CrossFire;
  • диск с драйвером;
  • инструкция.
Дизайн видеокарты довольно оригинальный. Полупрозрачный голубой кожух неплохо смотрится вместе с прозрачным вентилятором. Торчащие сбоку тепловые трубки добавляют солидности.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Видеокарты этой серии имеют лишь один интерфейс CrossFire. Распаяно два шестиконтактных разъема питания.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

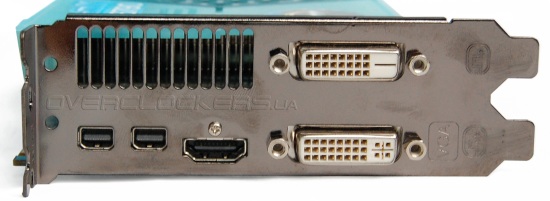

На задней панели имеются пять разных видео-разъемов: два DVI, один HDMI и два mini-DisplayPort.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Под кожухом скрывается мощный радиатор с четырьмя тепловыми трубками.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Диаметр центральных трубок 8 мм, крайние — по 6 мм. Трубки уложены в медное основание, которое отводит тепло от GPU.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Система охлаждения полностью идентичная той, что используется в HIS 6850 IceQ X Turbo и HIS 6950 IceQ X. Применение такого кулера на старших видеокартах говорит о его высокой эффективности.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Обдувается радиатор 92-мм вентилятором ADDA DC Brushless AY09212MB20ABA0.

ADDA DC Brushless AY09212MB20ABA0

На микросхемы памяти установлена охлаждающая пластина.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Компоненты цепи питания тоже оснащены радиатором.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Плата полностью соответствует Radeon HD 6870 референсного дизайна и почти не отличается от PCB уже упоминавшегося HIS 6950 IceQ X Turbo.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Графический процессор запитан от четырехфазного преобразователя, хотя у более мощного Radeon HD 6850 от того же HIS задействовано три фазы в системе питания ядра. Управляющие функции возложены на ШИМ-контроллер CHiL CHL8214-01.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

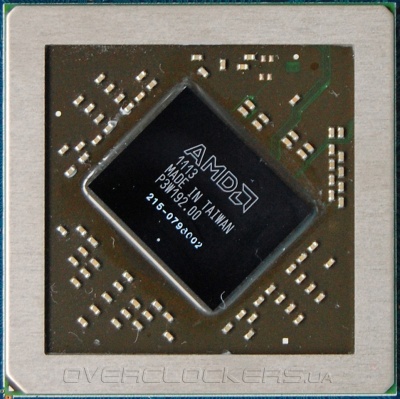

А вот и сам GPU Barts, лишившийся значительной части потоковых процессоров и половины блоков ROP:

AMD Barts

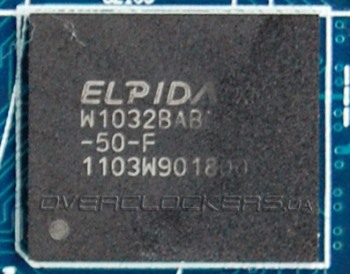

Объем памяти стандартный — один гигабайт. Набран он восемью микросхемами Elpida W1032BABG 50-F.

Elpida W1032BABG 50-F

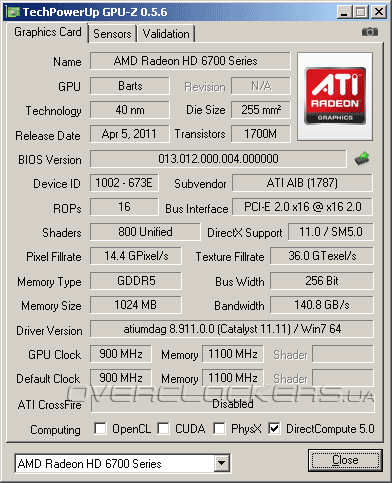

Рекомендованные частоты для Radeon HD 6790 составляют 840/4200 МГц для ядра и памяти, HIS 6790 IceQ X Turbo работает на 900/4200 МГц.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

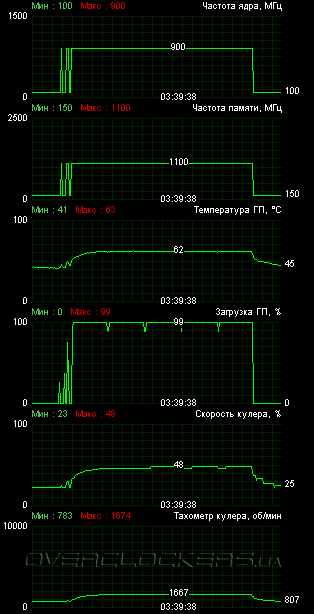

В работе видеокарта действительно оказалось холодной и тихой. При 12-минутной нагрузке Crysis: Warhead на максимальных настройках в Full HD ядро не прогрелось больше 63 °C. А вентилятор не раскручивался выше 1670 об/мин. Тестирование проводилось в открытом корпусе при 24 градусах в помещении.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

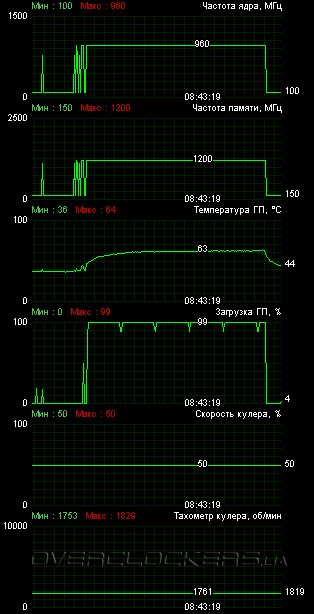

Софтвольтмод для данной карты в MSI Afterburner не поддерживается. Но и без него разгон оказался неплохим, хотя и не выдающимся — 960/4800 МГц. На PowerColor AX6790 1GBD5-DH нам удавалось достичь 970/4800 МГц.

HIS 6790 IceQ X Turbo 1GB GDDR5 (H679QNT1G2M)

Но в отличие от PowerColor рассматриваемый видеоадаптер легко справился с таким разгоном при низких оборотах и не высоком уровне шума. HIS сохранял полную стабильность при повышенных частотах и скорости вентилятора в 50% от максимума (1750—1800 об/мин).
