Обзор и тестирование миниатюрного персонального компьютера ASUS Mini PC PN30. Загадочная история с неожиданным финалом

В далеком 2012 году компания Intel выпустила на рынок инновационный продукт — NUC (Next Unit of Computing), положивший начало одноименному классу устройств. Их отличительной чертой стал компактный — всего 4″x4″ — форм-фактор системной платы, что позволило уместить полноценный персональный компьютер в корпусе объемом немногим более 0,5 дм3. Столь малые размеры потребовали использования энергоэффективных компонентов, обычно применяемых в ноутбуках. На то время бесспорными фаворитами в сегменте мобильных устройств были CPU Intel, ставшие основой как для самих NUC, так и многочисленных аналогов от ASUSTek, Gigabyte и MSI. Несмотря на наличие у AMD экономичных решений, как, например, APU Zacate или Kabini, они так и не стали популярной платформой для миниатюрных ПК. В порядке исключения можно вспомнить разве что Zotac ZBox nano на базе энергоэффективных процессоров AMD, да так не ставший массовым Gigabyte Brix Gaming, в основе которого использовалась связка из четырехъядерного APU AMD A8-5557M (Richland, 2,1/3,1 ГГц) и мобильной видеокарты AMD Radeon R9 M275X с 2 ГБ памяти GDDR5 на борту. А тем временем, триумфальное возвращение «красных» на процессорный рынок с удачной архитектурой Zen заставило производителей заявить о своих планах по выпуску компактных ПК на базе мобильных верcий Ryzen. В этой связи предложение ASUS протестировать Mini PC PN30 показалось нам очень заманчивым, тем паче, что новинка является чуть ли не единственной моделью семейства Mini PC, где производитель отказался от использования процессоров Intel. Что скрывается внутри героя сегодняшнего обзора — мы с вами узнаем несколько позже, а сейчас самое время взглянуть на его внешний вид.

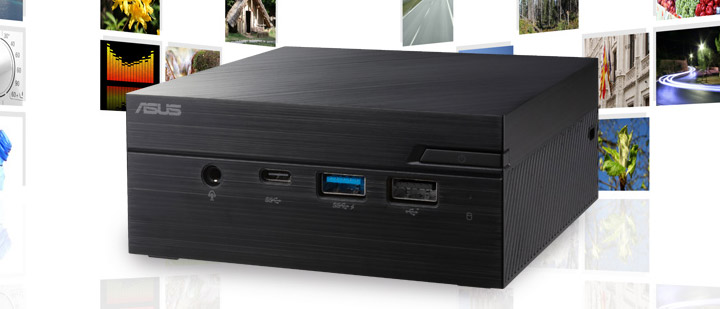

ASUS Mini PC PN30

ASUS Mini PC PN30

Первое, что бросается в глаза — это поразительное сходство продукта с рассмотренным ранее Mini PC PN40, что, впрочем, не вызывает особого удивления, с учетом их принадлежности к одному модельному ряду. Идентичным является и позиционирование устройства: оба они ориентированы на корпоративных заказчиков, которые могут использовать Mini PC в качестве рабочих мест начального уровня, в составе мультимедийных систем или информационных киосков. Но, как говорится, «дьявол кроется в деталях», поэтому, есть смысл изучить характеристики Mini PC PN30.

Модель ASUS Mini PC PN30
Официальная страница продукта asus.com
Процессор AMD E2-7015 1,5 ГГц (TDP 10 Вт, 2 ядра, 2 потока)
Материнская плата ASUS Mini PC PN30
Оперативная память 2х SO-DIMM DDR3 SDRAM 1333 МГц, 8 Гбайт максимум
Видеокарта AMD Radeon R2
Видеоразъёмы 1x HDMI, 1x DisplayPort (совмещенный с USB 3.1 Type-C), 1 x D-Sub
Дисковая подсистема 64 GB eMMC, 1x M.2 (2280), 1х SATA 6 Гбит/с
Оптический привод
Порты ввода/вывода 2x USB 3.1 Type-C, 3х USB 3.1, 1x USB 2.0, 1х RJ-45, 1х аналоговый звуковой комбинированный разъем
Коммуникации 1х Realtek (Gigabit Ethernet), 1х Intel Wireless-AC 9260NGW (IEEE 802.11a/b/g/n+ac, Bluetooth V5)
Блок питания Внешний (19 В, 65 Вт)
Размеры, мм 115 x 115 x 49
Предустановленная ОС Microsoft Windows 10 Pro х64
Дополнительные возможности AMD TPM, крепление VESA
Рекомендованная стоимость, $ 250 (120 в виде баребона)

Комплект поставки, дизайн

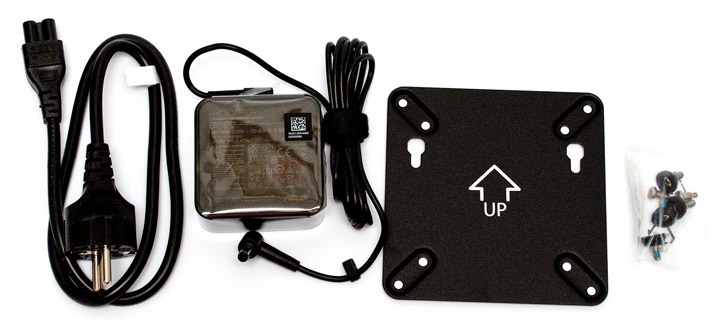

Так как на тестирование попал предпродажный экземпляр ASUS Mini PC PN30, не будем судить о дизайне его розничной упаковке, а сразу перейдем к рассмотрению комплекта поставки, который состоит из сетевого адаптера мощностью 65 Вт (19 В, 3,42 А), кабеля питания со штепсельной вилкой типа СЕЕ 7/4, металлической пластины-переходника для крепления устройства на кронштейн VESA и набора винтов.

ASUS Mini PC PN30

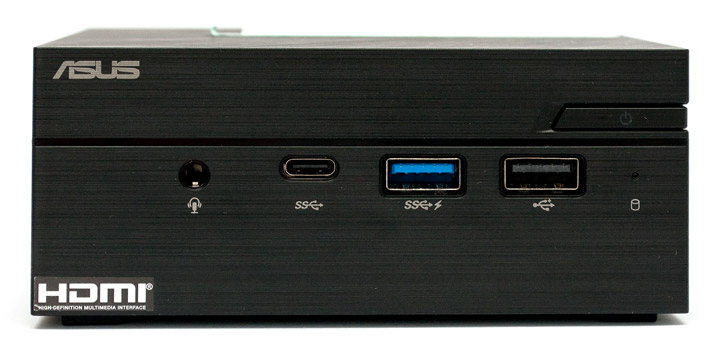

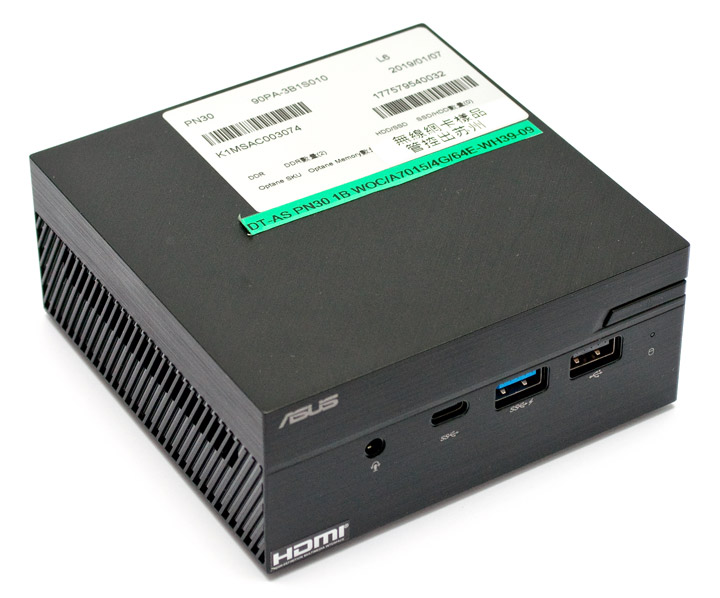

Как уже было сказано, новичок выглядит как брат-близнец ASUS Mini PC PN40, причем, это касается не только внешнего вида, но также конструкции и материалов корпуса. Габариты продукта составляют 115x115x49 мм при массе около 0,7 кг. Корпус выполнен из черного матового пластика, что делает устройство невосприимчивым к отпечаткам пальцев и пыли. На верхней крышке заметна не слишком аккуратная наклейка со служебной информацией, выдающая инженерный семпл. На передней панели нашлось место для 3,5-мм аналогового аудиоразъема, двух портов USB 3.1 (один в исполнении Type-C, а второй — Type-A с поддержкой функции зарядки Battery Charging 1.2) и одного USB 2.0, небольшого индикатора активности дисковой подсистемы и кнопки включения питания.

ASUS Mini PC PN30

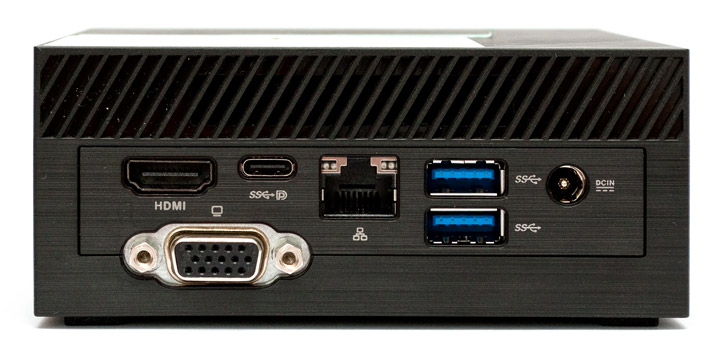

Боковые грани корпуса ничем не примечательны за исключением вентиляционных решеток и отверстия под замок Kensington на одной из них. В то же время, на задней панели расположились видеовыходы HDMI и D-Sub, разъем USB 3.1 Type-C, совмещенный с цифровым видеовыходом Display Port, сетевая розетка RJ-45, два порта USB 3.0 и разъем для подключения внешнего блока питания.

ASUS Mini PC PN30

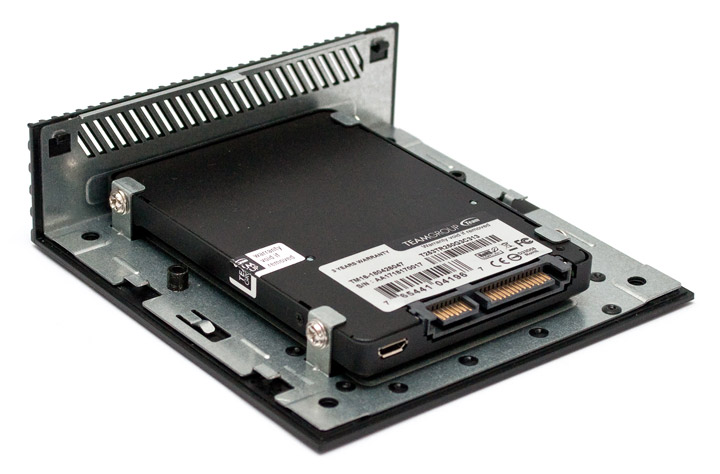

Нижняя крышка Mini PC PN30 выполнена из металла и кроме своей прямой функции также служит шасси для установки накопителя формата 2,5” высотой до 9 мм включительно.

ASUS Mini PC PN30

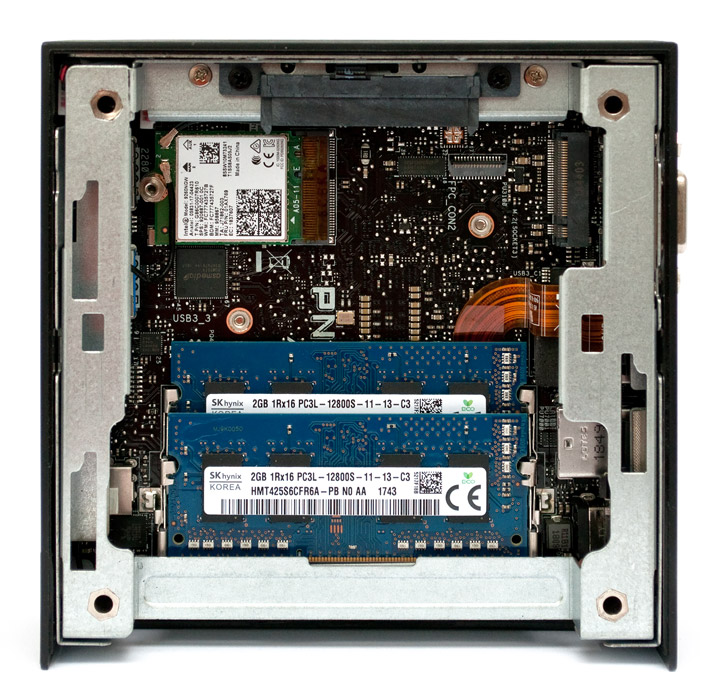

После демонтажа крышки открывается доступ ко внутренностям устройства. Все внутреннее пространство корпуса занимает системная плата, на которой расположены два слота SO-DIMM DDR3, в данном случае занятые парой модулей SK Hynix HMT425S6CFR6A-PB с рабочей частотой 1600 МГц и объемом 2 ГБ каждый. Помимо того, плата оснащена двумя разъемами M.2, один из которых занят беспроводным адаптером Intel 9260NGW на основе чипсета Intel Wireless-AC 9260, совместимого с Bluetooth версии 5.0 и Wi-Fi 802.11b/g/n/ac, причем, для последнего поддерживается полоса частот 160 МГц, что вместе с режимом MIMO 2T2R дает максимальную скорость до 1,73 Гбит/с включительно. Второй порт М.2 предназначен для установки SSD формата 2280 с интерфейсом SATA или NVME, в дополнение к нему есть возможность использовать еще один накопитель формата 2,5” и, наконец, прямо на материнской плате распаян чип флэш-памяти емкостью 64 ГБ. Что касается проводной сети, то поддержку Gigabit Ethernet обеспечивает чипсет от Realtek, а за вывод звука отвечает HDA-кодек Realtek ALC3236.

ASUS Mini PC PN30

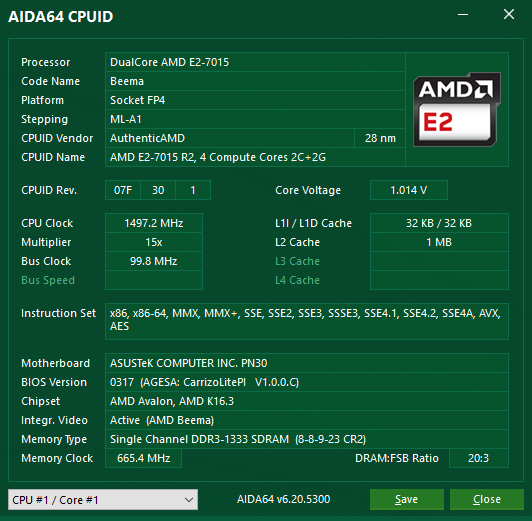

В качестве основы ASUS Mini PC PN30 использует загадочный чип AMD E2-7015. А «загадочный» он потому, что информация о нем отсутствует даже на сайте производителя, от того нам пришлось обратиться к диагностическим утилитам, таким как AIDA64. С ее помощью выяснили, что наш загадочный E2-7015 на самом деле является «системой-на-чипе» семейства Beema, пришедшему на смену экономичным APU Kabini родом из далекого 2013 году. В итоге, наши надежды увидеть внутри Mini PC PN30 чип с новейшей архитектурой Ryzen на этот раз не оправдались. Тем не менее, E2-7015 несмотря на свой почтенный возраст не безнадежен, он произведен с применением 28-нм норм технологического процесса, в его состав входят два процессорных ядрах Puma с поддержкой SIMD SSE4.1, AVX и аппаратного ускорения AES, а также кэш-память второго уровня объемом 1 Мбайт. Отличительной особенностью SoC Beema является наличие аппаратного модуля обеспечения безопасности TrustZone. Процессорная часть работает на 1500 МГц, а при отсутствии нагрузки частота уменьшается до 1000 МГц.

ASUS Mini PC PN30ASUS Mini PC PN30

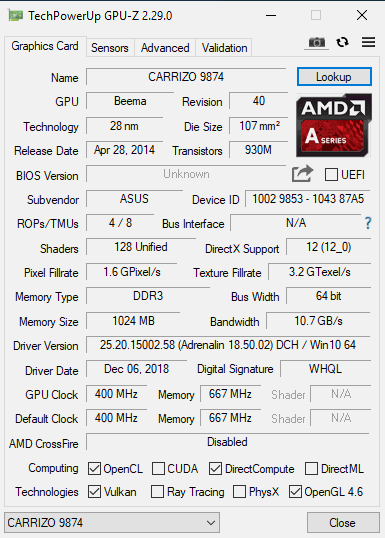

Кроме процессорных ядер в состав E2-7015 входит одноканальный контроллер памяти DDR3 PC3-10600, «южный мост» с поддержкой двух портов USB 3.0 и восьми интерфейсов USB 2.0, а также пары каналов SATA 6 Гбит/с. Наконец, SoC может похвастаться наличием графического ядра Radeon R2, которое насчитывает 128 потоковых процессора c архитектурой GCN, восемь текстурных юнитов и четыре блока растеризации. Видеокарта работает на частоте 400 МГц и обладает поддержкой API DirectX 12, Vulcan и неграфических вычислений OpenCL.

ASUS Mini PC PN30

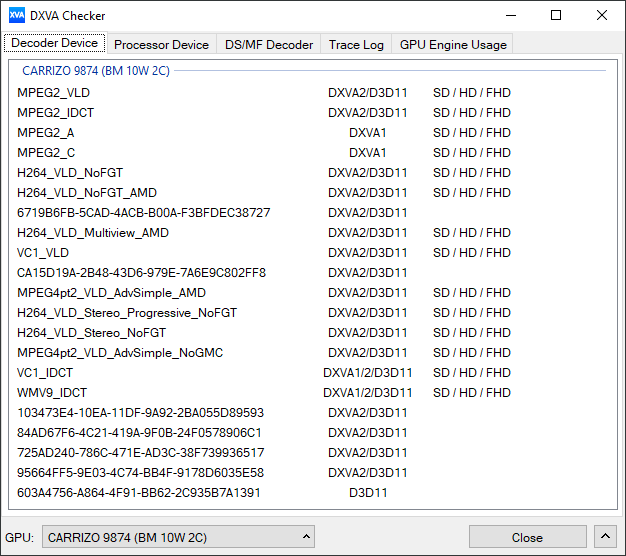

В состав видеоядра AMD Radeon R2 входят блоки VCE (Video Codec Engine) и UVD (Unified Video Decoder) для аппаратной обработки видеопотока. Однако, разрешение ограничено Full HD, а среди поддерживаемых форматов отсутствуют востребованные HEVC и VP9, что может вызвать сложности с воспроизведением видео высокой четкости.

ASUS Mini PC PN30

Теперь есть на что посмотреть
