ASUS E35M1-I Deluxe. Миниатюрная плата для построения мультимедийной системы на основе AMD Brazos

Компактные материнские платы формата Mini-ITX со встроенным энергоэффективным процессором за последнее время значительно продвинулись в плане функциональности и производительности. Благодаря переходу на новый технологический процесс, разработчики получили возможность нарастить количество функциональных блоков, вычислительных ядер и даже интегрировать в процессор графическое ядро при сохранении тех же размеров чипа.

AMD APU

Кроме этого, важным событием на рынке компактных систем в 2011 году стало появление первых APU (Accelerated Processing Unit) от компании AMD — Zacate (E-Series) и Ontario (C-Series) и платформы Brazos, в основу которой они легли. Напомним, что по терминологии AMD, APU представляет собой чип, который объединяет на одном кристалле процессорные ядра, графический блок и северный мост.

Сегодня мы рассмотрим материнскую плату ASUS E35M1-I Deluxe, которая оснащена встроенным процессором AMD E-350 (Zacate), чипсетом AMD A50M (Hudson M1), дополнительными контроллерами USB 3.0, полноразмерным слотом PCI Express x16 и относится к «элите» материнских плат формата Mini-ITX на платформе AMD Brazos.

ASUS E35M1-I Deluxe


Характеристики платы

Модель ASUS E35M1-I Deluxe
Чипсет Hudson M1 (FCH)
Процессорный разъем
Процессор AMD APU E-350
Память 2 DIMM DDR3 SDRAM 800/1066, максимум 8 ГБ
Слоты PCI-E 1x PCI Express 2.0 x16@x4
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 6310
Видеоразъемы DVI-D, HDMI
Количество подключаемых вентиляторов 2x 3pin
Порты PS/2 1
Порты USB 4 x 3.0 (2 разъема на задней панели)
8 x 2.0 (4 разъема на задней панели)
ATA-133
Serial ATA 5 каналов SATA 6 Гбит/с (AMD Hudson M1)
eSATA 1 разъем 6 Гбит/с (AMD Hudson M1)
RAID
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор Mini ITX
Размеры, мм 170 x 170
Дополнительные возможности ASUS CrashFree BIOS 3, TurboKey II, Mem OK!, Q-FAN, Anti-surge


Комплект поставки

Материнская плата ASUS E35M1-I Deluxe поставляется в небольшой, но красочной упаковке, оформление которой подчёркивает мультимедийную направленность продукта.

ASUS E35M1-I Deluxe

На обратной стороне коробки кратко перечислены основные спецификации решения. Также здесь присутствует краткое описание технологий EFI BIOS (EZ-Mode) и MemOK!.

ASUS E35M1-I Deluxe

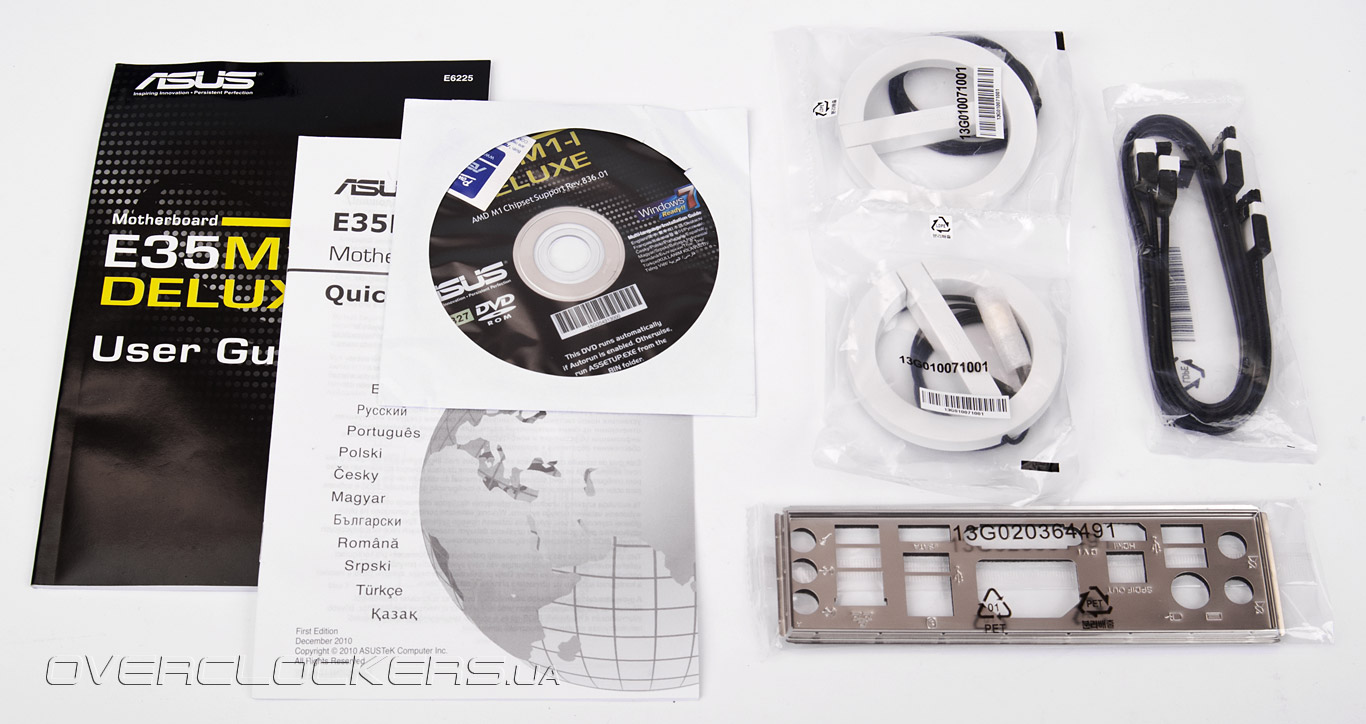

Помимо самой системной платы в комплекте поставки мы обнаружили:
  • руководство пользователя;
  • диск с драйверами и утилитами;
  • заглушку на заднюю стенку корпуса;
  • два шлейфа SATA 6 Гбит/с;
  • две Wi-Fi антены.
ASUS E35M1-I Deluxe

Такой набор аксессуаров не назовешь богатым, однако большинству пользователей его все же будет достаточно для комфортной эксплуатации ASUS E35M1-I Deluxe. К тому же для миниатюрной энергоэффективной материнской платы сложно придумать еще какое-нибудь полезное приспособление.


Внешний вид и функциональность

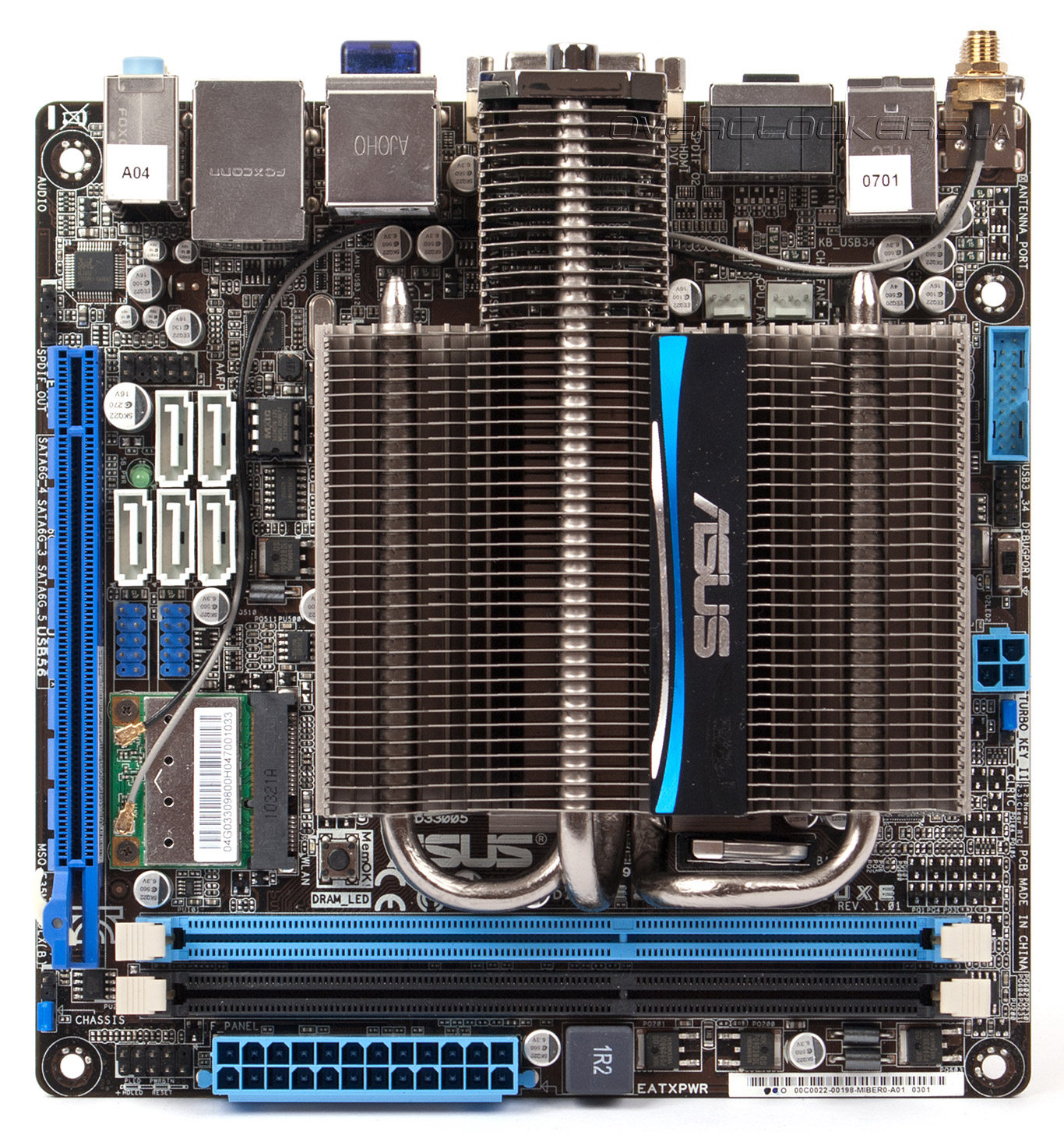

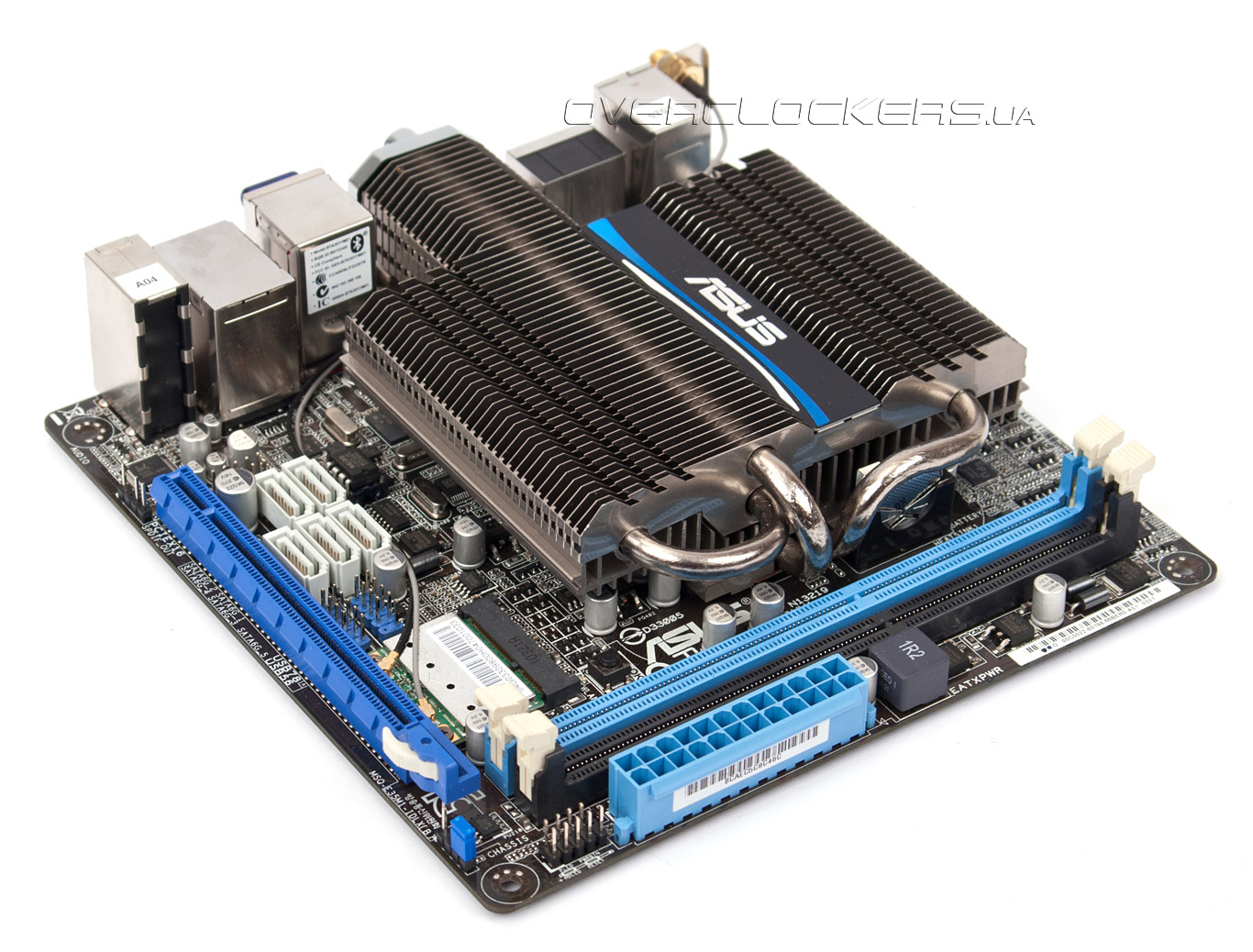

Дизайн ASUS E35M1-I Deluxe полностью соответствует приставке «Deluxe» в названии: материнская плата имеет весьма солидный внешний вид, даже несмотря на свои скромные размеры. Так же как и в других решениях формата Mini-ITX (170 х 170 мм), компоновка элементов на текстолите выполнена очень плотно и свободного места на печатной плате практически нет.

ASUS E35M1-I Deluxe

Особое внимание привлекает предустановленная в разъем mPCI-E карта расширения с Wi-Fi модулем и массивная безвентиляторная система охлаждения на основе трех тепловых трубок, которая закрывает почти половину печатной платы.

ASUS E35M1-I Deluxe

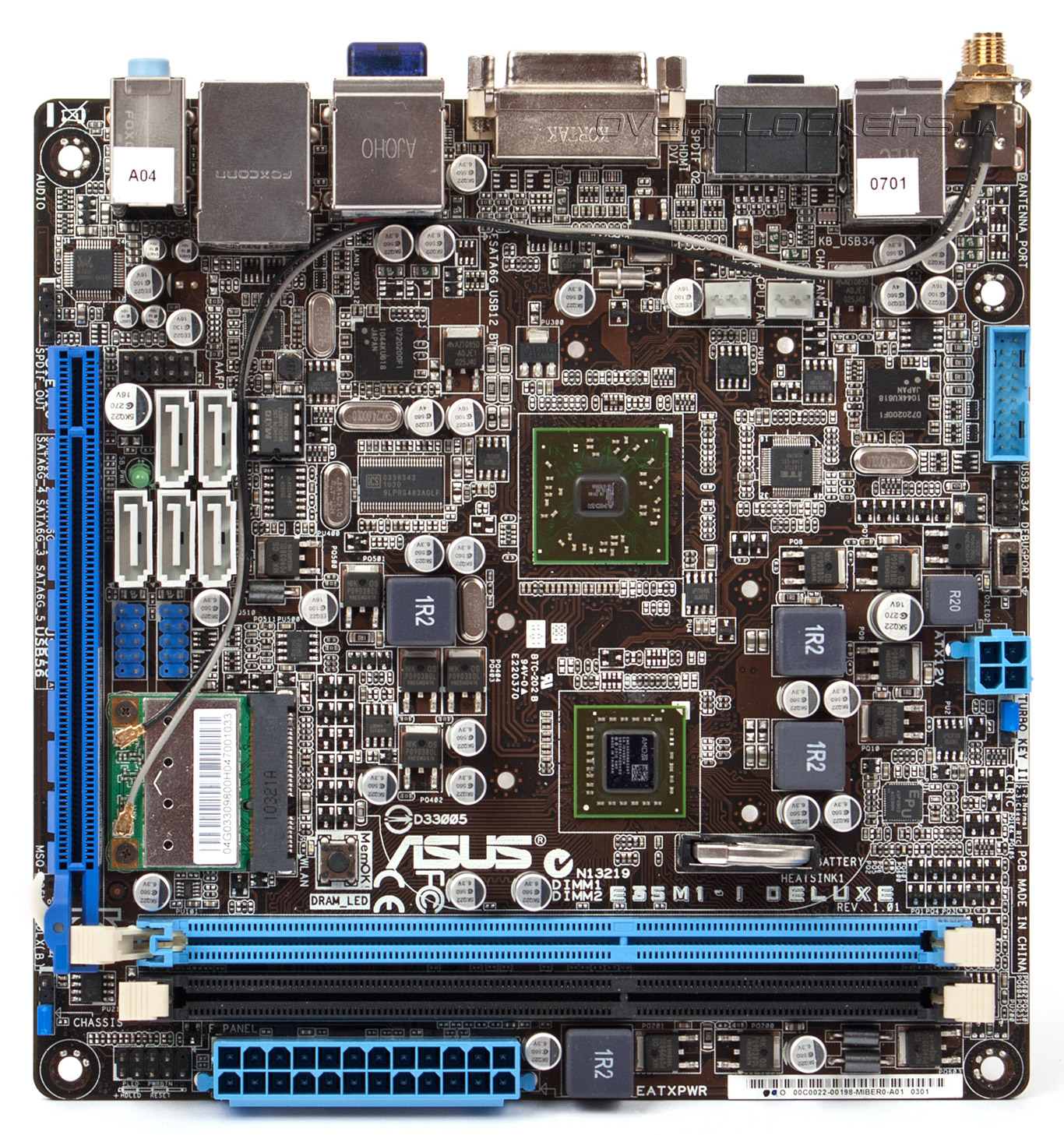

Системная плата ASUS E35M1-I Deluxe оснащена интегрированным APU (Accelerated Processing Unit) AMD E-350, возможности заменить который не предусмотрено. Возле процессора распаян и чипсет — FCH Hudson M1.

Возле самого края текстолита располагаются два слота для установки оперативной памяти стандарта DIMM DDR3 SDRAM, общий объем которой не должен превышать 8 ГБ. Так же как и для других системных плат на платформе AMD Brazos, двухканальный режим работы памяти недоступен.

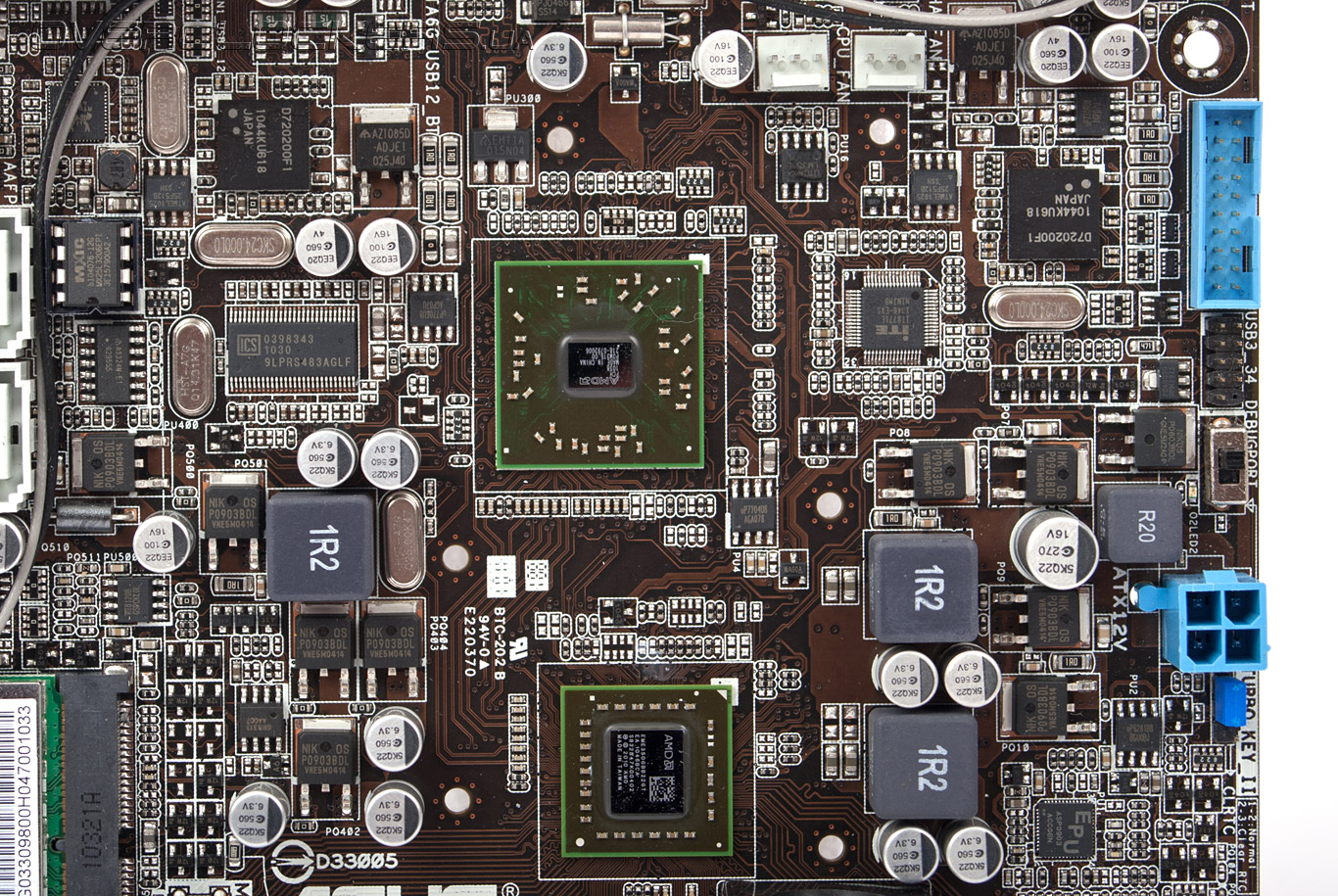

Учитывая невысокое энергопотребление встроенных APU и чипсета (максимум 22 Вт), преобразователь питания рассматриваемой системной платы выполнен по трехфазной схеме с применением ШИМ-контроллера EPU ASP 0903. Отметим, что при производстве E35M1-I Deluxe были использованы конденсаторы на основе кондуктивного полимера, которые должны обеспечить стабильную работу и долгий срок службы материнской платы. Для обеспечения питания элементов платы предусмотрены разъемы ATX (24-контактный) и ATX12V (4-контактный).

ASUS E35M1-I Deluxe

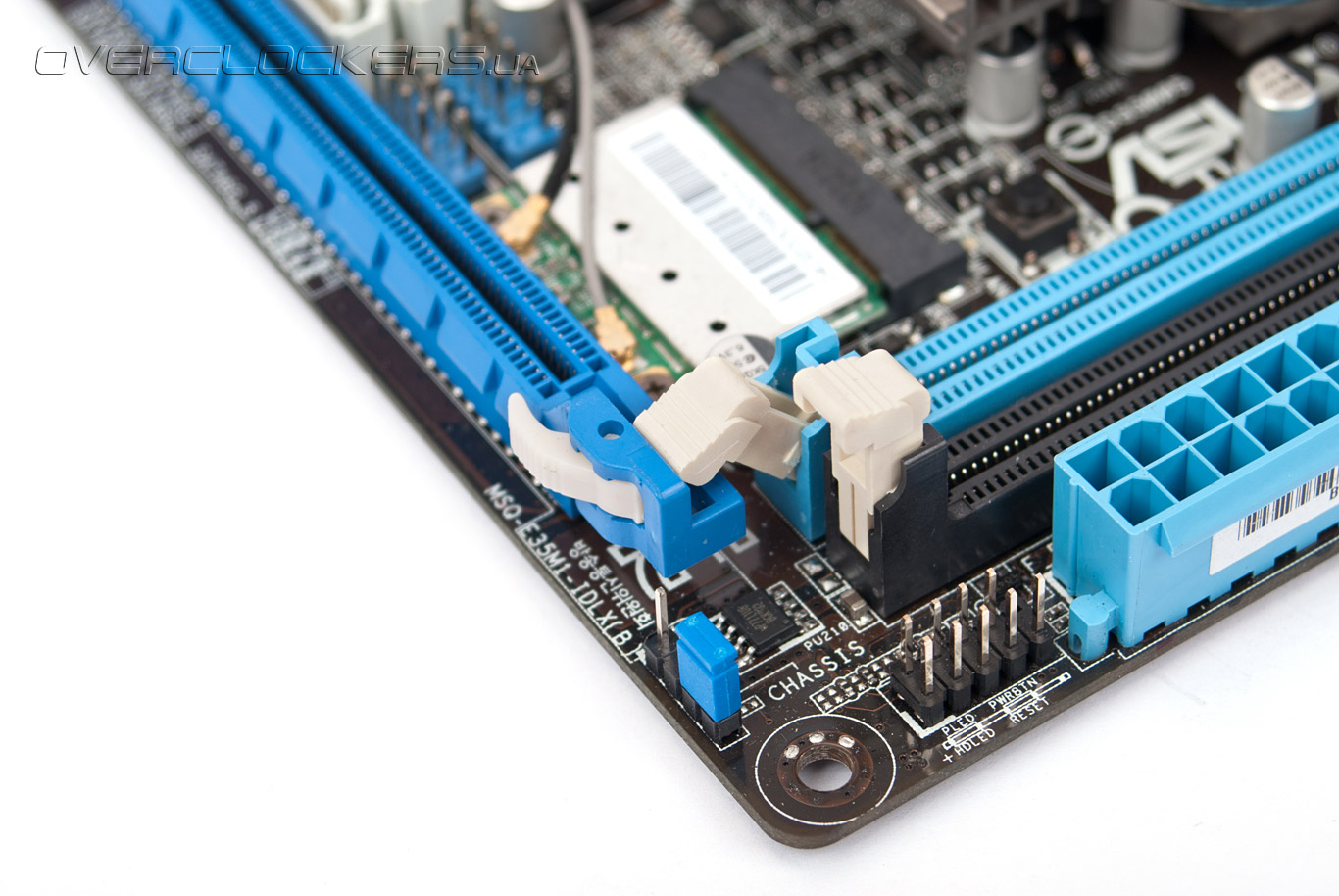

Нельзя не отметить стремление инженеров ASUS разместить все разъемы на материнской плате максимально удобно. Даже при задействовании всех внутренних интерфейсов, доступ к большей части из них не будет затруднен. Тем не менее, установка модулей ОЗУ все же потребует извлечения длинной платы расширения из единственного разъема PCI-E.

ASUS E35M1-I Deluxe

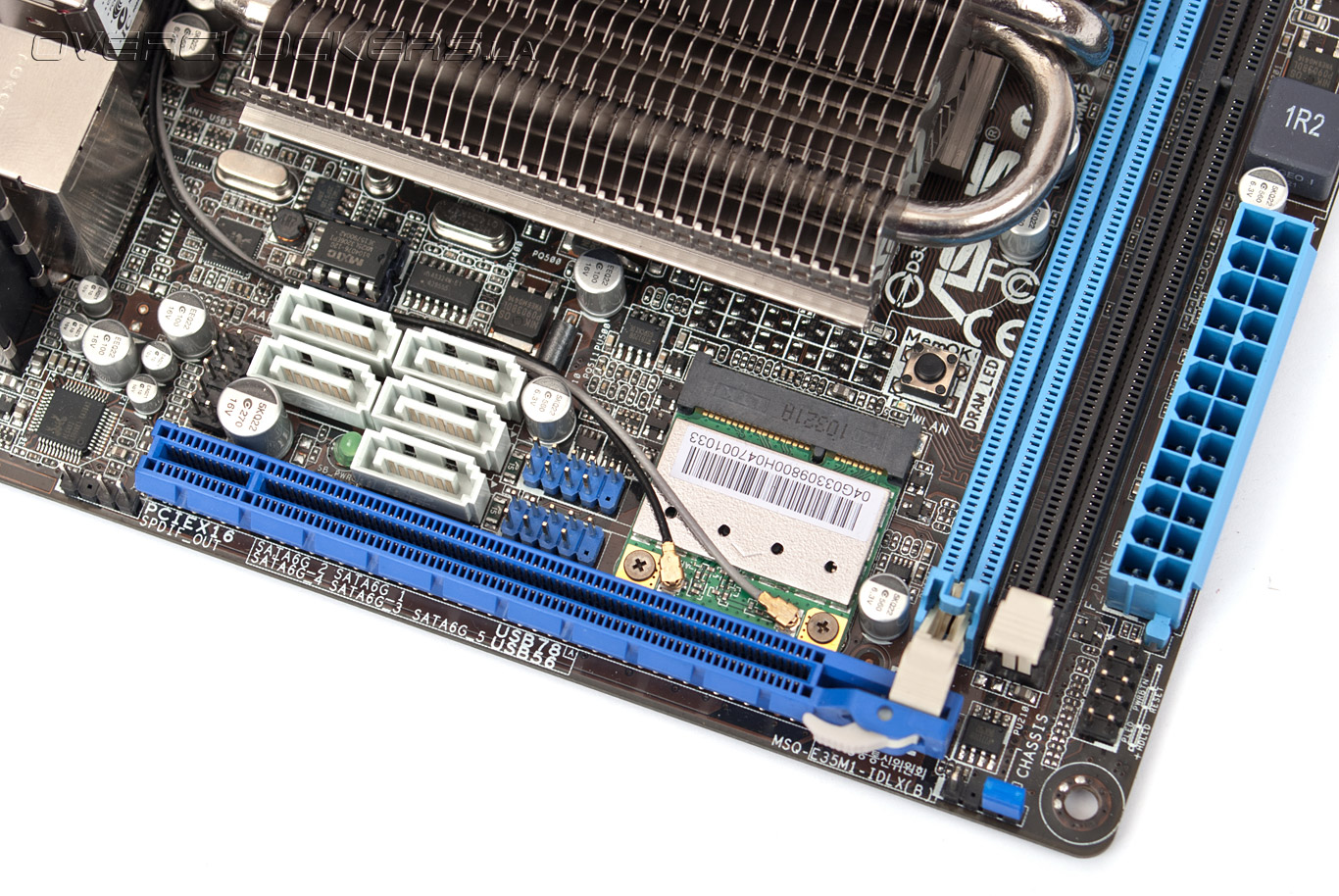

Традиционно, большое количество элементов расположено в правом нижнем углу печатной платы. Над единственным слотом PCI Express х16@х4 распаяны пять портов SATA 6 Гбит/с за поддержку которых отвечает южный мост AMD Hudson M1. Здесь же находятся внутренние разъемы USB и аудио, а также микросхема UEFI.

ASUS E35M1-I Deluxe

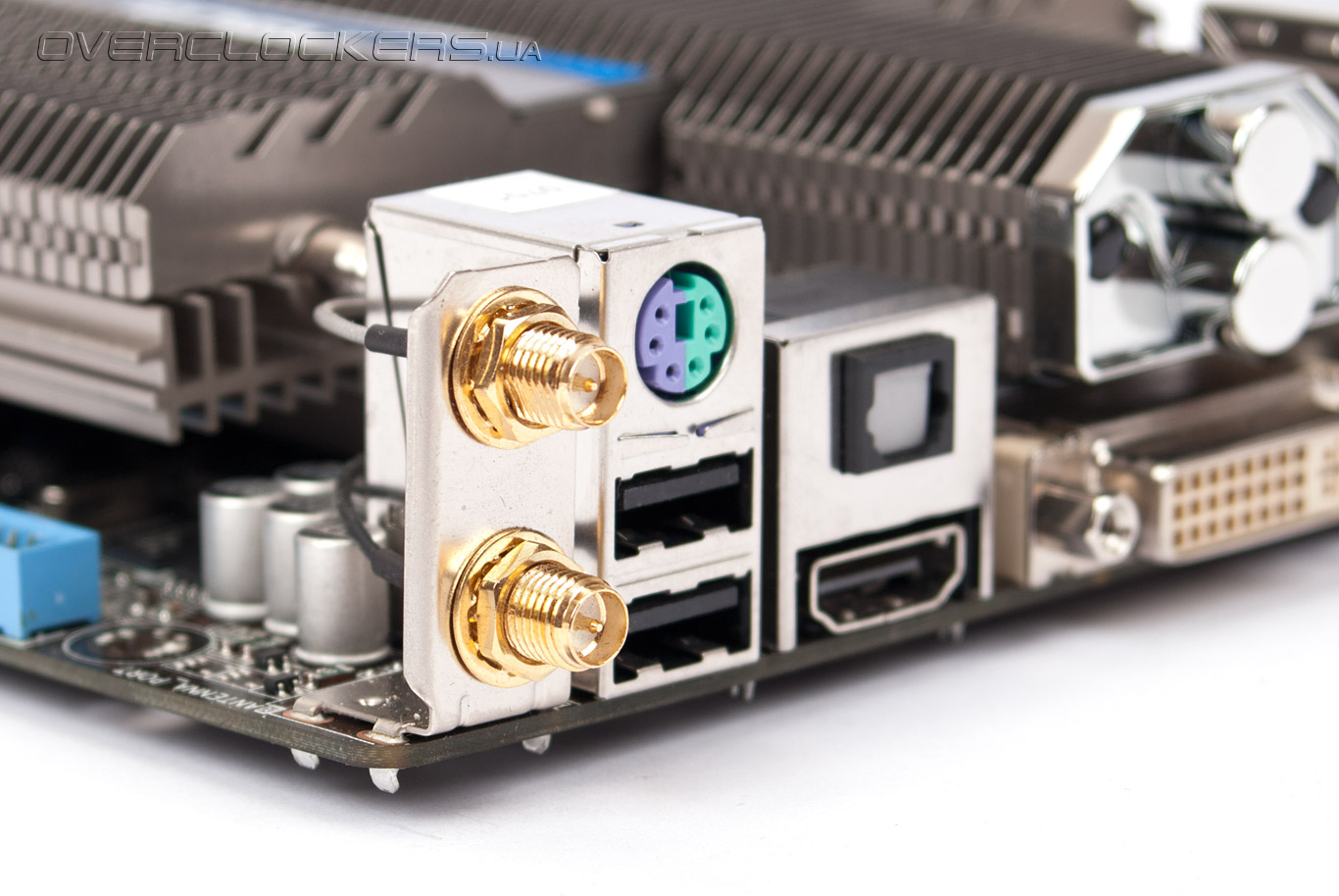

ASUS E35M1-I Deluxe выгодно выделяется среди аналогичных решений на платформе AMD Brazos предустановленными модулями Wi-Fi и Bluetooth. Разъемы для подключения антенн Wi-Fi вынесены на заднюю панель.

ASUS E35M1-I Deluxe

Здесь же производитель расположил и сам Bluetooth-модуль для улучшения качества сигнала.

ASUS E35M1-I Deluxe

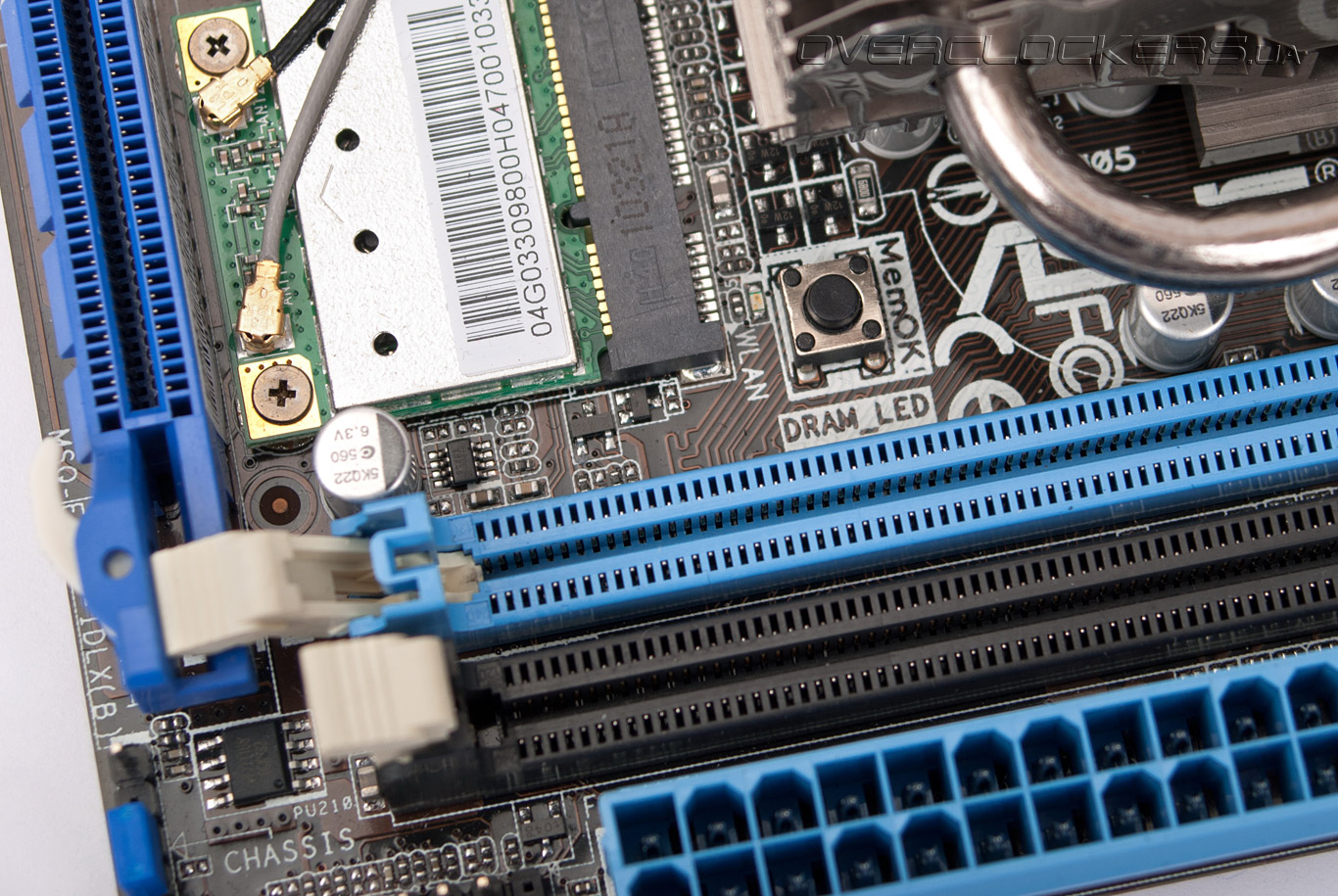

Описывая ключевые особенности ASUS E35M1-I Deluxe, производитель акцентирует наше внимание на поддержке технологий MemOK! и Turbo Key II. Первая позволяет до запуска системы оптимизировать параметры оперативной памяти нажатием соответствующей кнопки на текстолите для лучшей совместимости с материнской платой.

ASUS E35M1-I Deluxe

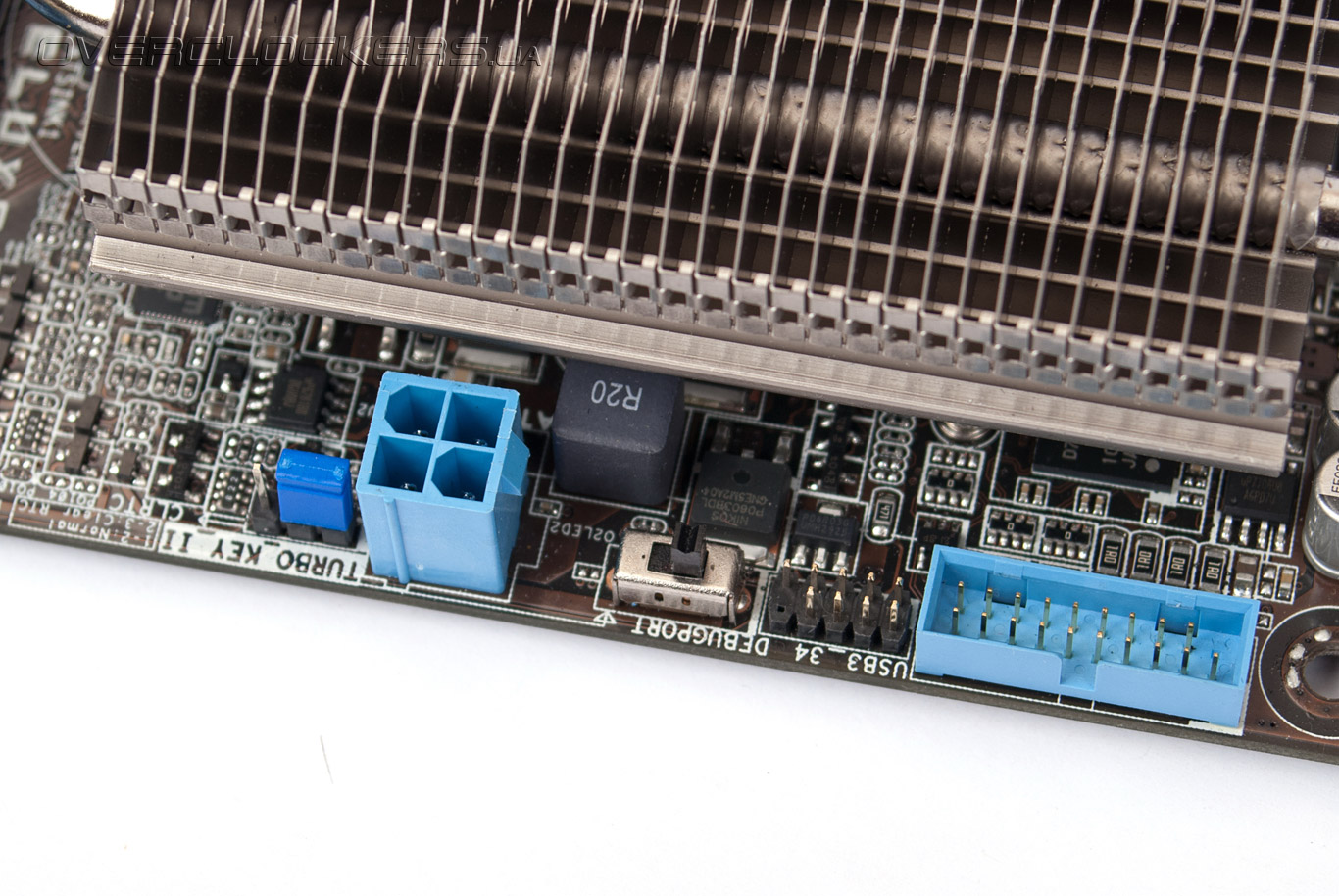

Переключатель Turbo Key II активирует авторазгон интегрированного процессора. Наличие этой функции для материнской платы со встроенным APU выглядит как минимум интересно, особенно учитывая, что большинство решений на платформе AMD Brazos лишены возможности разгона вообще.

ASUS E35M1-I Deluxe

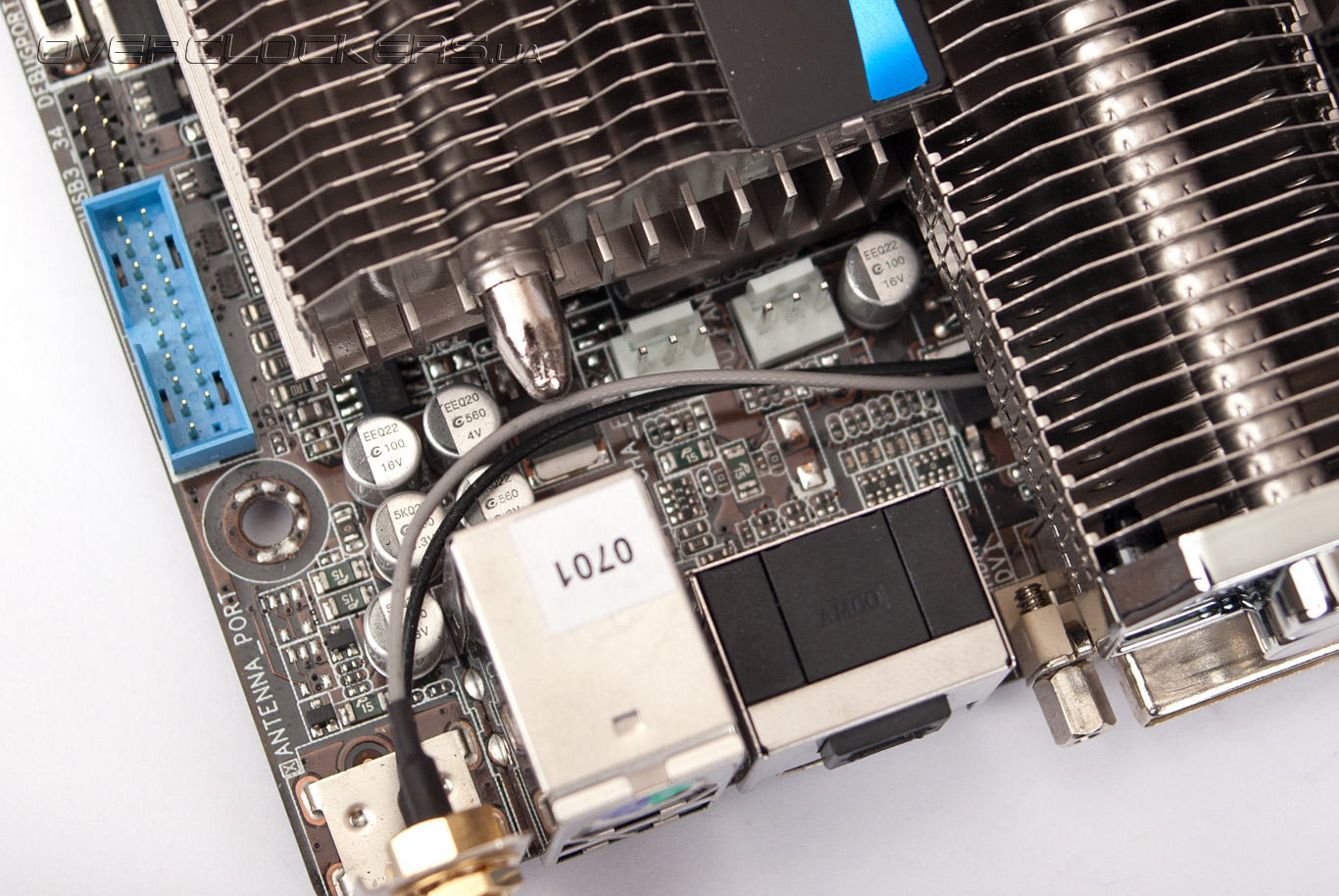

Для подключения вентиляторов, на материнской плате предусмотрено два 3-контактных разъема. К сожалению, ни один из них не поддерживает регулирование скорости вращения с помощью ШИМ-метода, однако производитель заявляет о поддержке функции Q-Fan, которая позволяет автоматически контролировать скорость вращения вентиляторов, изменяя их напряжение питания.

ASUS E35M1-I Deluxe

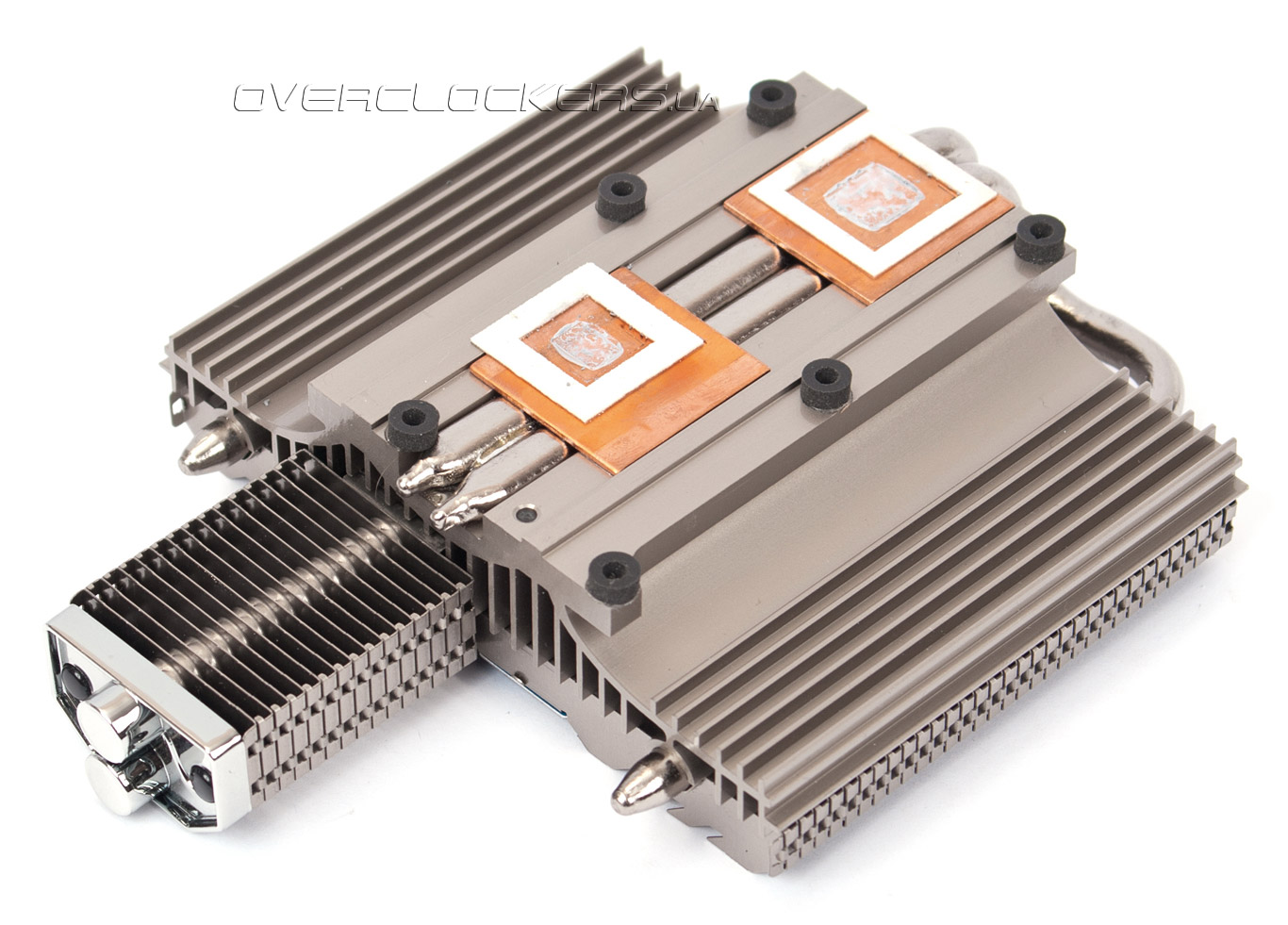

Система охлаждения ASUS E35M1-I Deluxe представлена массивным радиатором, который накрывает APU и чипсет. Для лучшего распределения тепла по всей поверхности охладителя инженеры ASUS использовали в его конструкции три медные никелированные тепловые трубки, причем одна из них даже не имеет контакта с основанием.

ASUS E35M1-I Deluxe

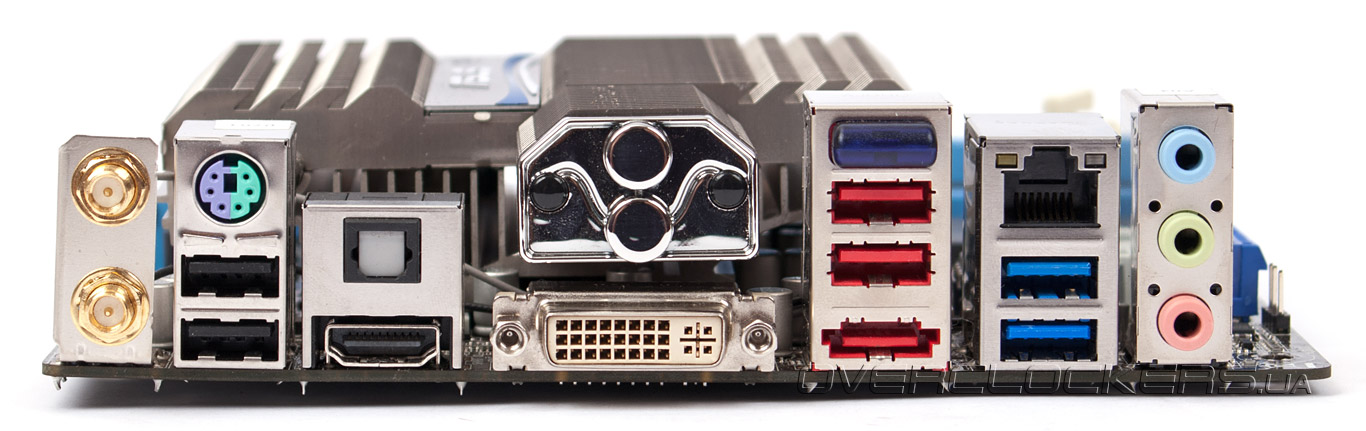

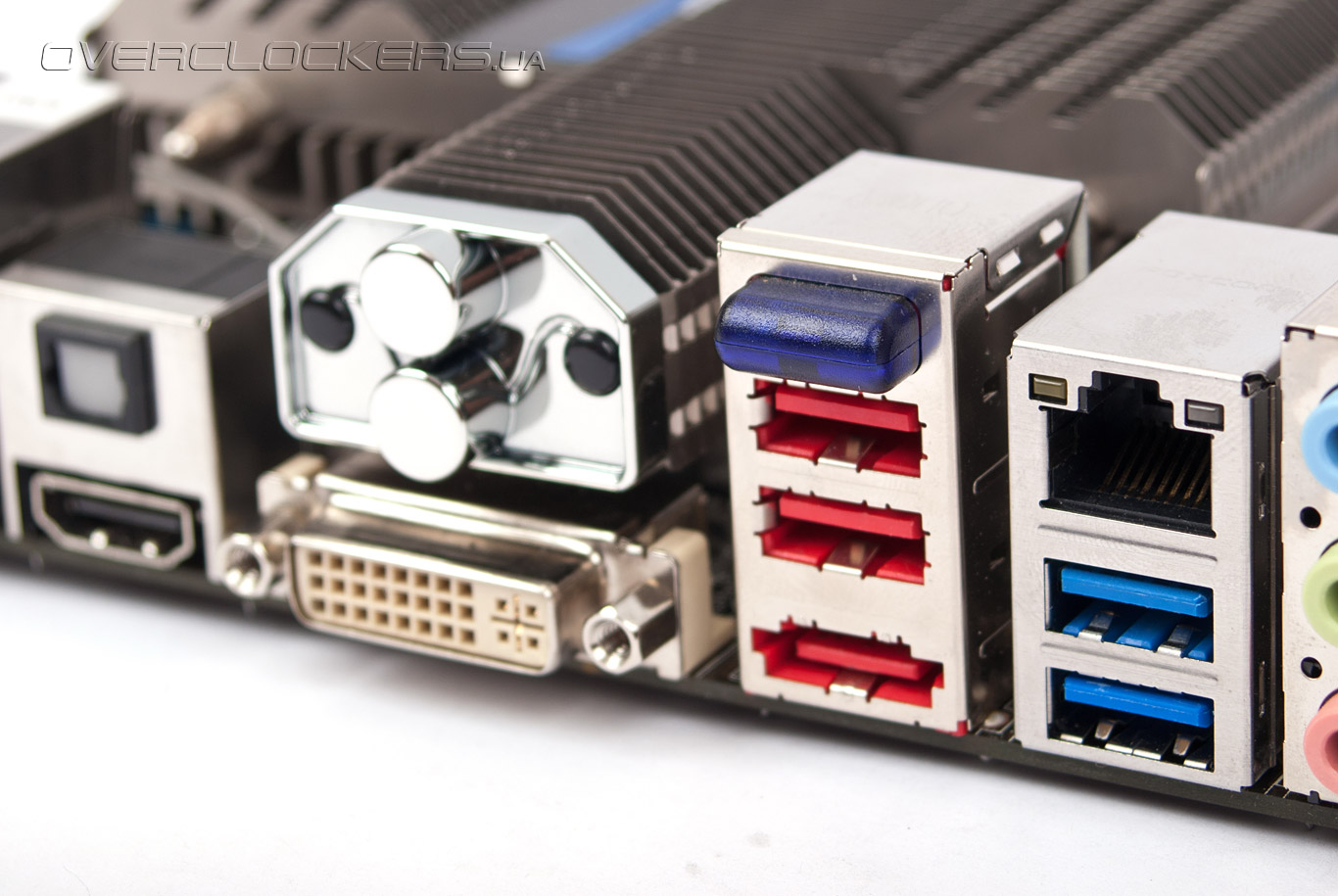

Завершая внешний осмотр платы, ещё раз взглянем на порты, доступные на панели ввода-вывода:
  • порт PS/2 (для подключения мыши/клавиатуры);
  • два разъема для подключения Wi-Fi антенн;
  • интерфейсы DVI и HDMI для подключения монитора;
  • четыре разъема USB 2.0 и два USB 3.0;
  • модуль Bluetooth 3.0;
  • интерфейс Gigabit Ethernet (чип Realtek 8111Е);
  • порт eSATA 6 Гбит/с (AMD Hudson M1);
  • оптический аудиовыход S/PDIF;
  • три гнезда Mini-Jack (Realtek ALC892).
ASUS E35M1-I Deluxe
Оверклокинг - в поисках скорости
