В то время как в сегменте высокопроизводительных центральных процессоров развернулась нешуточная борьба, катализатором которой стал успешный анонс в 2017 году процессоров AMD Ryzen, среди энергоэффективных решений тон по-прежнему задает компания Intel. Её экономичные платформы представлены как низковольтными версиями настольных линеек, так и специализированными продуктами, ведущими свою родословную от первого поколения Atom — процессоров, вышедших в 2008 году и ориентированных на работу в недорогих неттопах и нетбука. Правда, последние так и не снискали особой популярности из-за неготовности рынка в то время предложить качественные и востребованные Интернет-сервисы. Тем не менее, концепция устройств, предназначенных для работы с web-приложениями, продолжила развиваться и со временем воплотилась в многочисленных мобильных гаджетах, приставках STB (set-top-box), и chromebook. Для них важны невысокая стоимость и малое энергопотребление, тогда как высокое быстродействие не является приоритетным требованием и в данном случае платформы, такие как Intel Gemini Lake подходят как нельзя лучше. Входящие в состав семейства Gemini Lake процессоры Celeron и Pentium Silver сочетают в себе низкую цену, энергоэффективность и высокую степень интеграции вместе с небольшими физическими размерами — то, что нужно для создания недорогих решений, предназначенных для работы с облачными сервисами и доступа к потоковому медиаконтенту. Многие вендоры представили свое видение платформы Gemini Lake, в том числе тайваньская компания ASUSTek, которая пополнила ассортимент моделями Mini PC PN40 и PB40, ориентированными на профессиональное применение в составе рабочих мест для офисов и учебных заведений, а также встраиваемых решений, таких как информационные киоски и медиаэкраны. Впрочем, никто не запрещает использовать новинки в качестве домашнего центра цифровых развлечений либо персонального компьютера в тех случаях, где быстродействие неважно, а применение мобильных устройств нецелесообразно. Сегодня мы с вами познакомимся с ASUS Mini PC PN40 на базе Intel Celeron N4000 – моделью начального уровня, выполненной в ультракомпактном корпусе объемом всего 0,65 л.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/01-asus-mini-pc-pn40.jpg)
Со спецификациями миниатюрного ПК можно ознакомиться из таблицы ниже. Из особенностей можно отметить поддержку технологии Intel TPM (Trusted Platform Module), работу которой обеспечивает отдельный криптопроцессор, отвечающий за формирование, хранение и управление ключами шифрования.
Модель | ASUS PN40-BB013M |
---|---|
Официальная страница продукта | asus.com |
Процессор | Intel Celeron N4000 1,1 ГГц (TDP 6 Вт, 2 ядра, 2 потока) |
Материнская плата | ASUS Mini PC PN40 |
Оперативная память | 2х SO-DIMM DDR4 SDRAM 2400 МГц, 8 Гбайт максимум |
Видеокарта | Intel HD Graphics 600 |
Видеоразъёмы | 1x HDMI 2.0, 1x DisplayPort, 1 x D-Sub |
Дисковая подсистема | 32 GB eMMC, 1x M.2 (2280), 1х SATA 6 Гбит/с |
Оптический привод | – |
Порты ввода/вывода | 1x USB 3.1 Type-C, 3х USB 3.1, 1x USB 2.0, 1х RJ-45, 1х аналоговый звуковой комбинированный разъем |
Звуковая подсистема | Realtek ALC3236 |
Коммуникации | 1х Realtek (Gigabit Ethernet), 1х Intel Wireless-AC 9461 (IEEE 802.11a/b/g/n+ac, Bluetooth V5) |
Блок питания | Внешний (19 В, 65 Вт) |
Размеры, мм | 115 x 115 x 49 |
Предустановленная ОС | – |
Дополнительные возможности | Intel TPM, крепление VESA |
Рекомендованная стоимость, $ | ~160 |
Комплект поставки

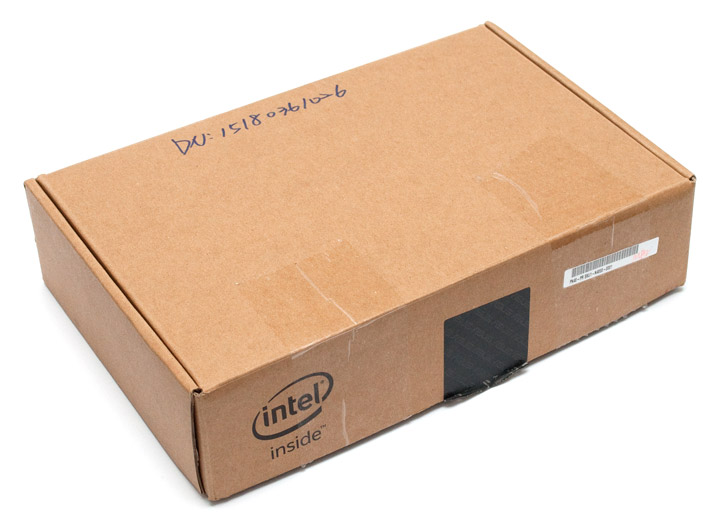

Коробка, в которой ASUS Mini PC PN40 прибыл в нашу лабораторию, лишена опознавательных знаков, что вполне типично для тестовых образцов. Розничные экземпляры, очевидно, получат более информативную упаковку.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/02-asus-mini-pc-pn40.jpg)

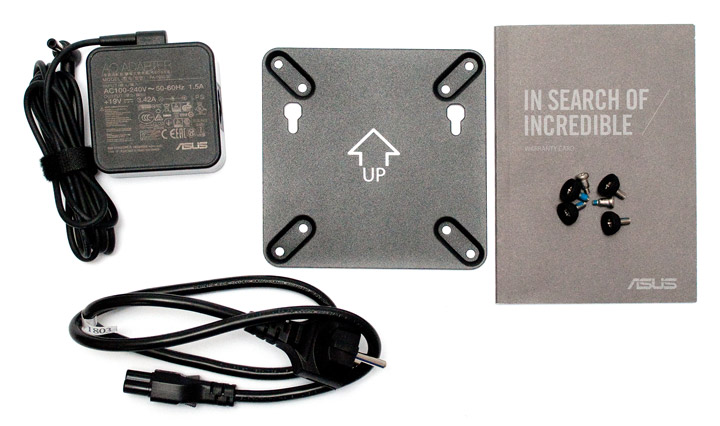

Внутри коробки, помимо самого устройства находятся:
- сетевой адаптер;
- кабель питания с вилкой СЕЕ 7/4 длиной около 70 см;
- рамка-переходник для монтажа на кронштейн VESA;
- комплект крепежных винтов;
- бумажная документация.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/03-asus-mini-pc-pn40.jpg)

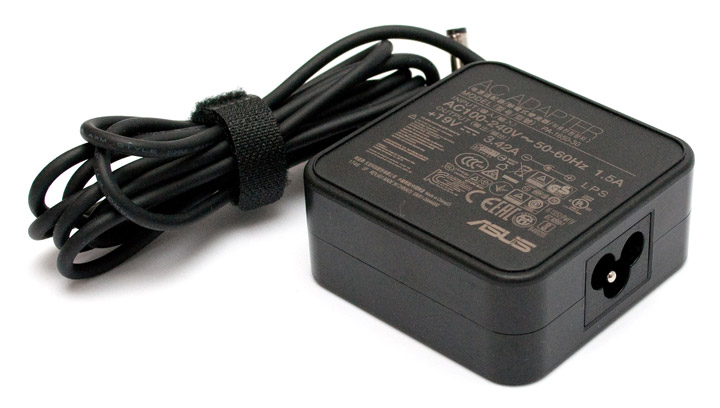

Набор аксессуаров совершенно стандартный для подобного рода устройств, есть смысл остановиться лишь на комплектном блоке питания мощностью 65 Вт.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/04-asus-mini-pc-pn40.jpg)
Подобными адаптерами комплектуются многие продукты ASUS, его выходные характеристики — напряжение 19 В при силе тока 3,42 А — типичны, так что отыскать замену в случае выхода из строя не составит ни малейшего труда.
Дизайн

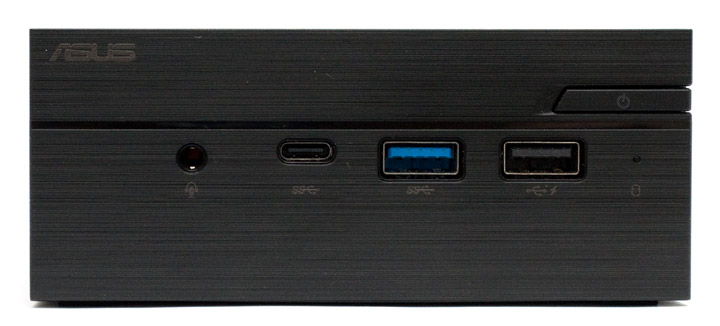

ASUS Mini PC PN40 получил строгий, минималистический дизайн, который отлично сочетается как с интерьером современного офиса, так и с обстановкой высокотехнологичного жилья. Корпус миниатюрного компьютера имеет размеры 115x115x49 мм, он выполнен из черного пластика с текстурой, напоминающей грубо шлифованный металл. Верхняя крышка лишена каких-либо функциональных элементов, тогда как на передней грани расположились комбинированный 3,5 мм аудиоразъем, два порта USB 3.1, один из которых выполнен в виде Type-C, и гнездо USB 2.0 c поддержкой Battery Charging 1.2. Здесь же находится кнопка питания, совмещенная с индикатором питания, а также светодиод, сигнализирующий об активности дисковой подсистемы.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/05-asus-mini-pc-pn40.jpg)

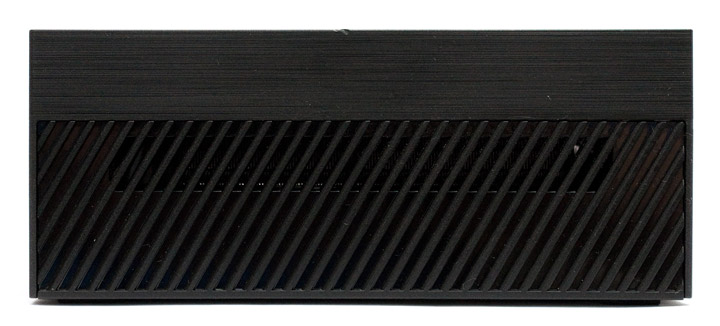

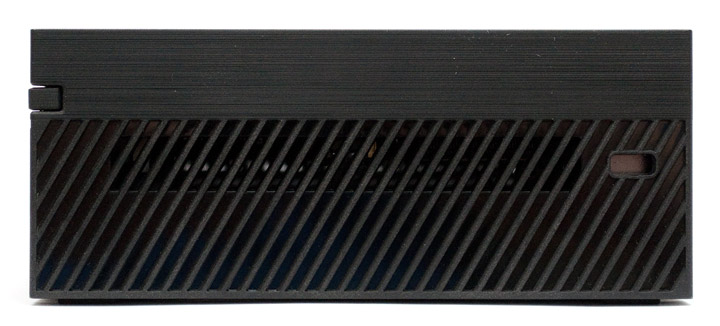

На боковых поверхностях нашлось место для вентиляционных решеток, а на правой дополнительно приютилось крепление замка Kensington.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/06-asus-mini-pc-pn40.jpg)
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/07-asus-mini-pc-pn40.jpg)

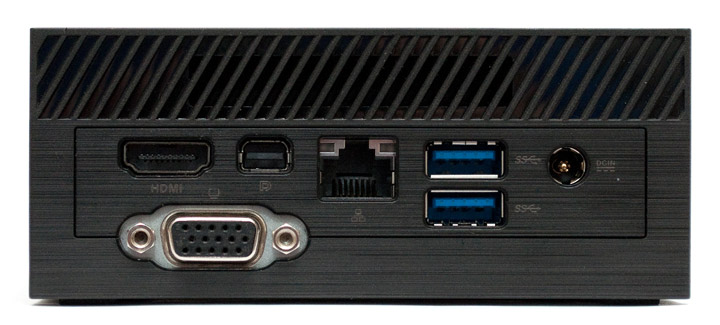

Практически половину поверхности задней панели занимают прорези системы охлаждения, а оставшееся место отведено для трех видеоразъемов: аналогового D-Sub, цифровых HDMI 2.0 и DisplayPort (последние два с возможностью вывода изображения в разрешении 4К), сетевой розетки RJ-45, двух портов USB 3.1 и разъема для внешнего блока питания. Внимательный читатель наверняка заметил отсутствие встроенного считывателя карт флэш-памяти, который стал непременным атрибутом устройств подобного класса.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/08-asus-mini-pc-pn40.jpg)

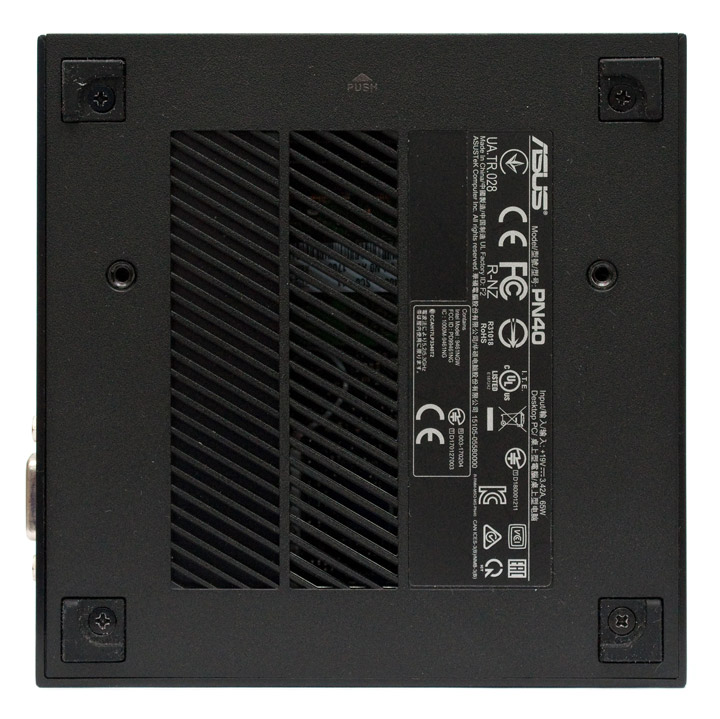

Нижняя крышка выполнена из металла. Помимо резиновых ножек по углам, вентиляционной решетки и крупной наклейки со служебной информацией здесь находятся два отверстия, куда вкручиваются винты, которыми крепится металлическая пластина-переходник для монтажа миниатюрного ПК на стандартный VESA-кронштейн позади монитора.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/09-asus-mini-pc-pn40.jpg)
Помимо своей основной функции нижняя крышка служит креплением для дискового накопителя формата 2,5″. Для его установки следует отвернуть четыре винта, спрятанных в резиновых ножках, и сдвинуть крышку по направлению к разъемам задней панели.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/10-asus-mini-pc-pn40.jpg)
Особенности конструкции позволяют устанавливать SSD и HDD с интерфейсом SATA 6 Гбит/с формата 2,5″ высотой 9,5 мм и более, что дает возможность превратить ASUS Mini PC PN40 в миниатюрное сетевое хранилище.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/11-asus-mini-pc-pn40.jpg)
Весь внутренний объем корпуса занимает печатная плата, на которой расположены основные компоненты персонального компьютера. Устройство оснащено парой слотов SO-DIMM для установки модулей DDR4 SDRAM суммарным объемом до 8 ГБ включительно и частотой 2400 МГц. Инсталляцию плат расширения обеспечивают два разъема М.2: первый предназначен для твердотельных накопителей формата 2280 с интерфейсами SATA 6 Гбит/с или PCI-Е, тогда как второй слот служит для работы адаптера беспроводных сетей. В данном случае он занят сетевой платой Intel Wireless AC-9461 форм-фактора M.2 2230, которая обеспечивает поддержку Bluetooth 5.0 и Wi-Fi 802.11 b/g/n/ac с максимальной скоростью передачи данных до 433 Мбит/с. Звуковая подсистема реализована на базе HD-аудиокодека Realtek ALC3236, а за сеть Gigabit Ethernet отвечает контроллер Realtek.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/12-asus-mini-pc-pn40.jpg)
Помимо поддержки накопителей форматов М.2 и 2,5″ продукт также оснащен встроенным флэш-драйвом SanDisk DF4032 объемом 32 Гбайт, подключенный к системной логике посредством интерфейса еММС. Такое решение не позволяет надеяться на рекорды быстродействия, о чем красноречиво говорят результаты тестов в AS-SSD Benchmark.
В первую очередь опасение вызывает неприлично низкая скорость линейной записи, тогда как показатели производительности с блоками 4К и операций чтения находятся на хорошем уровне. К счастью, на реальном пользовательском опыте использования низкое быстродействие встроенного флэш-накопителя никак не отразилось. Что касается объема, то 32 Гбайт не дают запаса на будущее, но в то же время, операционная система Microsoft Windows 10 Professional 64 bit вместе со всеми обновлениями и драйверами заняла ровно 11 Гбайт, так что пользователям остается 17,4 ГБ.
Этого вполне достаточно для базового набора ПО, но для хранения пользовательских данных, а тем более мультимедийного контента придется либо ставить дополнительный накопитель, либо воспользоваться многочисленным облачными хранилищами, или же, наконец, организовать отдельный NAS в локальной сети.

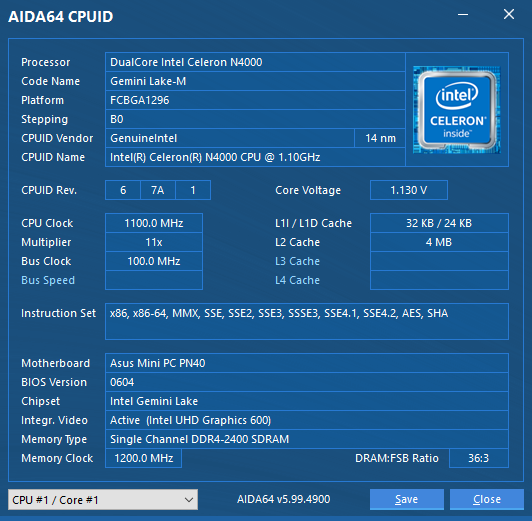

Основной ASUS Mini PC PN40 служит Intel Celeron N4000 — 14-нм SoC (System-on-а-Chip) в исполнении FCBGA1090. В ее состав входит два вычислительных ядра с микроархитектурой Goldmont Plus, которая является дальнейшим развитием дизайна Goldmont, что используется в процессорах Atom поколения Apollo Lake. По сравнению с предшественниками обновленная SoC получила вдвое увеличенный кэш L2 — его размер вырос c 2 до 4 МБ, и множество мелких улучшений, положительно отразившихся на уровне быстродействие. Celeron N4000 поддерживает SIMD-инструкции SSE4.1 и SSE4.2, а также аппаратное ускорение шифрования AES и хеширования SHA.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/15-asus-mini-pc-pn40.png)
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/16-asus-mini-pc-pn40.png)

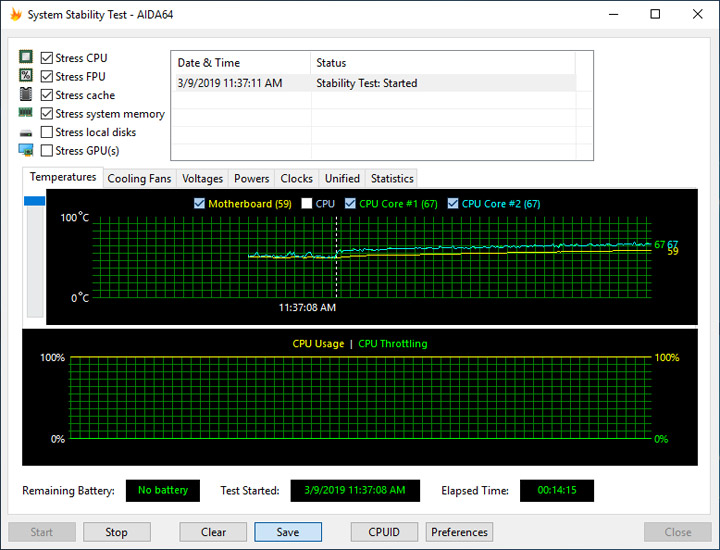

Базовая частота вычислительных ядер составляет всего 1,1 ГГц, но благодаря работе технологии Turbo Boost они могут ускоряться до 2,6 ГГц, оставаясь при этом в рамках теплового пакета всего 6 Вт. Именно этот факт позволил оснастить PN40 полностью пассивной системой охлаждения. Поначалу эффективность такого решения вызывала сомнения, однако, стресс-тест из состава диагностического пакета AIDA64 показал их беспочвенность: 15 минут максимальной нагрузки смогли прогреть SoC лишь до 67 °С, тогда как предел для Celeron N4000 лежит в районе 105 °С. Следует отметить, что во время тестов температура в помещении составляла около 20 °С, так что даже в летнюю жару перегрева можно не опасаться.
![ASUS Mini PC PN40](/system/asus-mini-pc-pn40/17-asus-mini-pc-pn40.jpg)
Помимо вычислительных ядер в составе SoC входят контроллеры оперативной памяти DDR4/LPDDR4 и различных периферийных устройств, а также графический ускоритель Intel UHD Graphics 600. Видеокарта насчитывает 12 исполнительных устройств, работающих на частоте до 650 МГц включительно и может похвастаться поддержкой API DirectX 12.1, OpenGL 4.5 и OpenCL 2.0. Также, весьма востребованной будет возможность вывода изображение на два монитора одновременно.

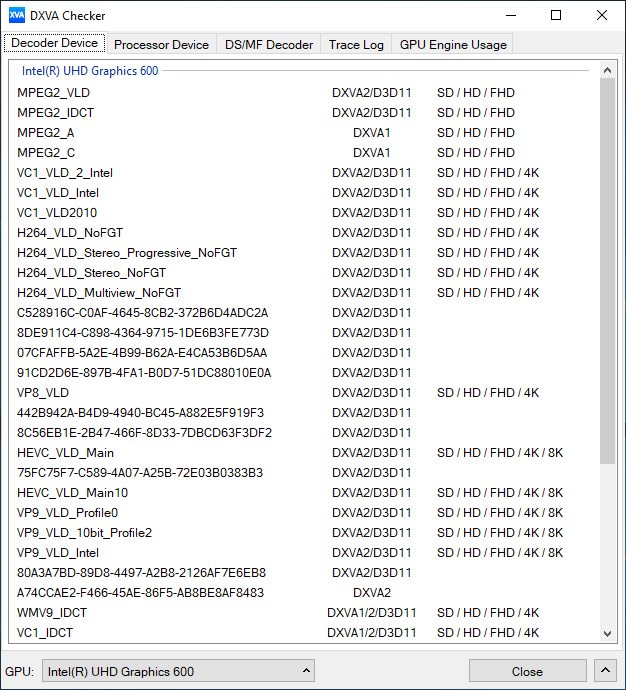

Видеоускоритель UHD Graphics 600 относится к 9-му поколению графики Intel и обладает полным набором функций, имеющихся в распоряжении платформы Kaby Lake Refresh, среди которых следует отметить поддержку Quick Sync 2.0 и аппаратного ускорения обработки видео. Благодаря этому системам на базе Celeron N4000 «по плечу» воспроизведение контента 4К и даже 8К. На практике, ASUS Mini PC PN40 без труда справился с проигрыванием тестового ролика в разрешении 3840x2160 с частотой 60 кадров/с и плавным воспроизведением видеопотка 4К сервиса YouTube, что полностью подтверждается выводами диагностической утилиты DXVA Checker.
