По многим показателям, в том числе использованию в качестве основы энергоэффективного процессора Intel Broawell-U, новинка напоминает протестированный недавно MSI Cubi, но, вместе с тем, обладает рядом отличительных черт. Обо всем этом мы обязательно поговорим во время сегодняшнего обзора, а пока, предлагаю рассмотреть спецификации GB-BXi3H-5010.
| Модель | Gigabyte BRIX s GB-BXi3H-5010 |
| Процессор | Intel Core i3-5010U 2,1 ГГц (TDP 15 Вт, 2 ядра, 4 потока) |
| Материнская плата | Gigabyte BRIX MQLP3AP (Intel Broadwell PCH-LP) |
| Оперативная память | 2х SO-DIMM DDR3L SDRAM 1333/1600 16 Гбайт максимум |
| Видеокарта | Intel HD Graphics 5500 |
| Дисковая подсистема | 1х SATA 6 Гбит/с, 1х mSATA 6 Гбит/с |
| Оптический привод | – |
| Порты ввода/вывода | 1x HDMI 1.4a, 1 x mini DisplayPort, 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем |
| Звуковая подсистема | Realtek ALC283 |
| Коммуникации | 1х Realtek RTL8111G (Gigabit Ethernet), 1х Intel Dual Band Wireless-AC 3160 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.0) |
| Блок питания | Asian Power Devices NB-65B19 (65 Вт, внешний) |
| Размеры, мм | 114,4 x 107,6 x 46,8 |
| Предустановленная ОС | – |
| Дополнительные возможности | крепление VESA |
| Рекомендованная стоимость, $ | 360 |
Комплект поставки
Устройство поставляется в небольшой картонной коробке, содержимое которой надежно уложено в форму из вспененного полистирола, что резко снижает риск его повреждения во время транспортировки. Фронтальную поверхность упаковки украшает изображение GB-BXi3H-5010, здесь же наклеен стикер, означающий наличие в поставке продукта модуля беспроводных сетей и поддержку дисковых накопители формата 2,5″. Последний факт существенно расширяет сферу применения Gigabyte BRIX s за счет возможности хранения больших объемов данных.
С обратной стороны упаковки можно почерпнуть данные о конфигурации портов расширения новинки и сведения о ее комплекте поставки.

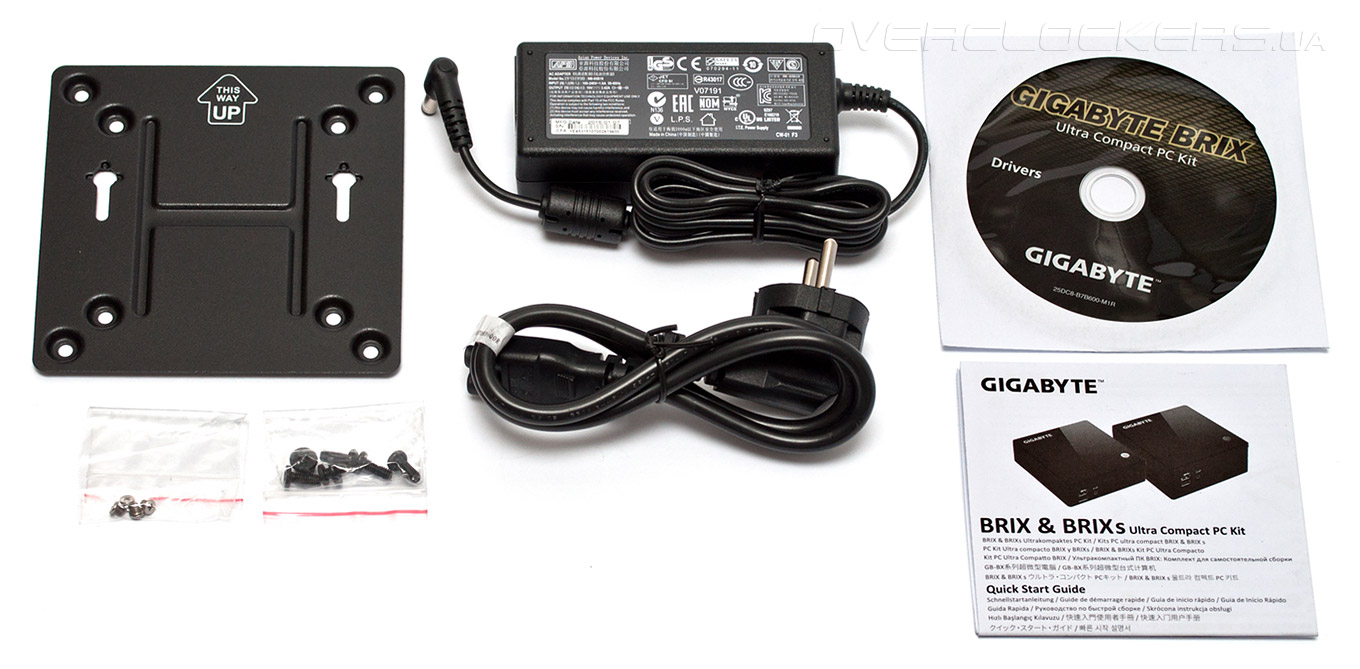

Среди дополнительных принадлежностей GB-BXi3H-5010 нашлось место для:
- комплекта креплений на стандартный кронштейн VESA;
- внешнего блока питания Asian Power Devices NB-65B19 (19 В, 3,42 А, 65 Вт);
- сетевого кабеля с вилкой CEE 7/7;
- DVD-диска с драйверами и ПО;
- краткого руководства пользователя.
Набор аксессуаров BRIX s не блещет разнообразием, впрочем, в комплекте поставки есть все необходимое, в том числе крепление на стандартный кронштейн VESA, что позволяет превратить практически любой ЖК-монитор в подобие моноблока.
Дизайн

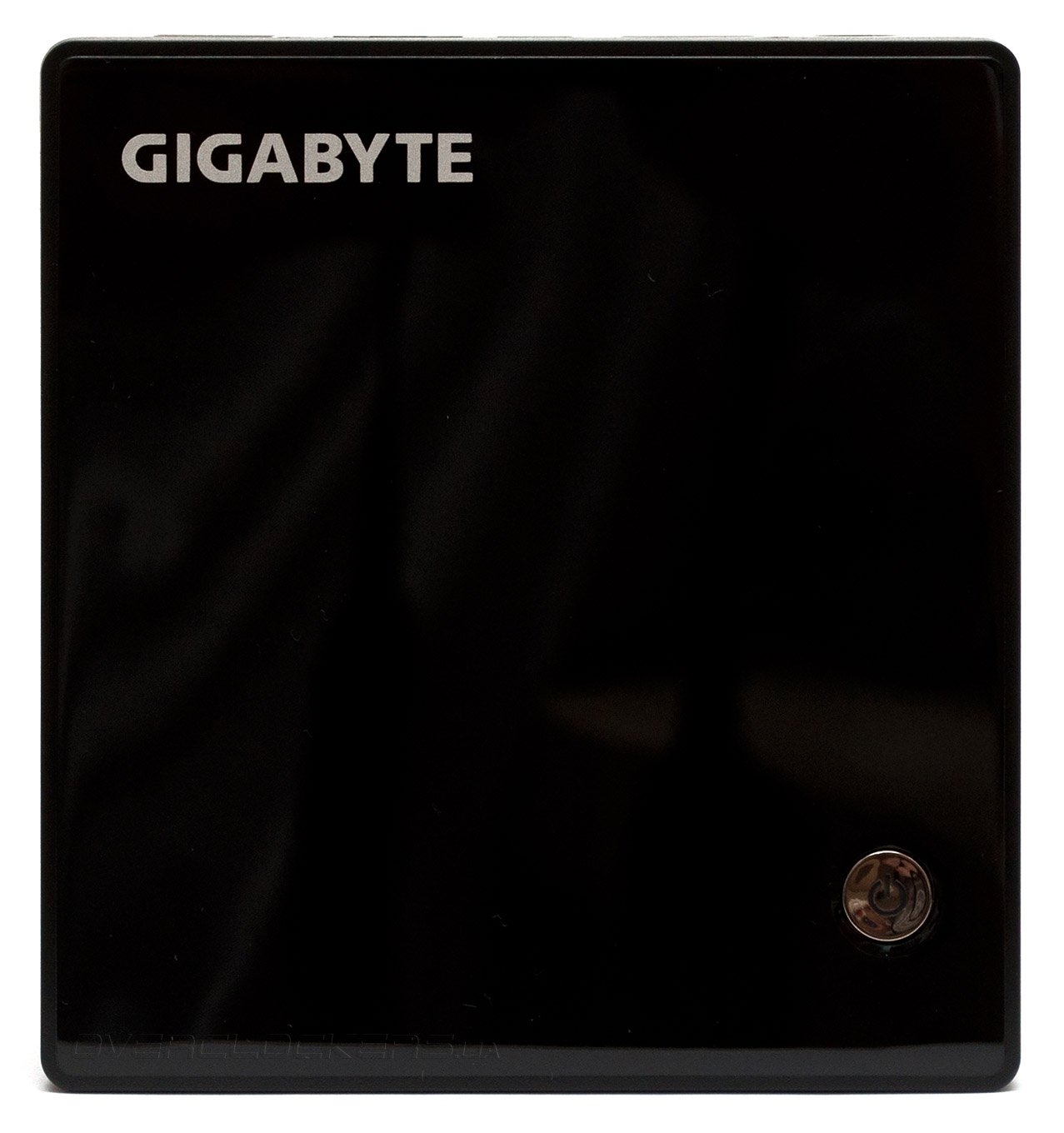

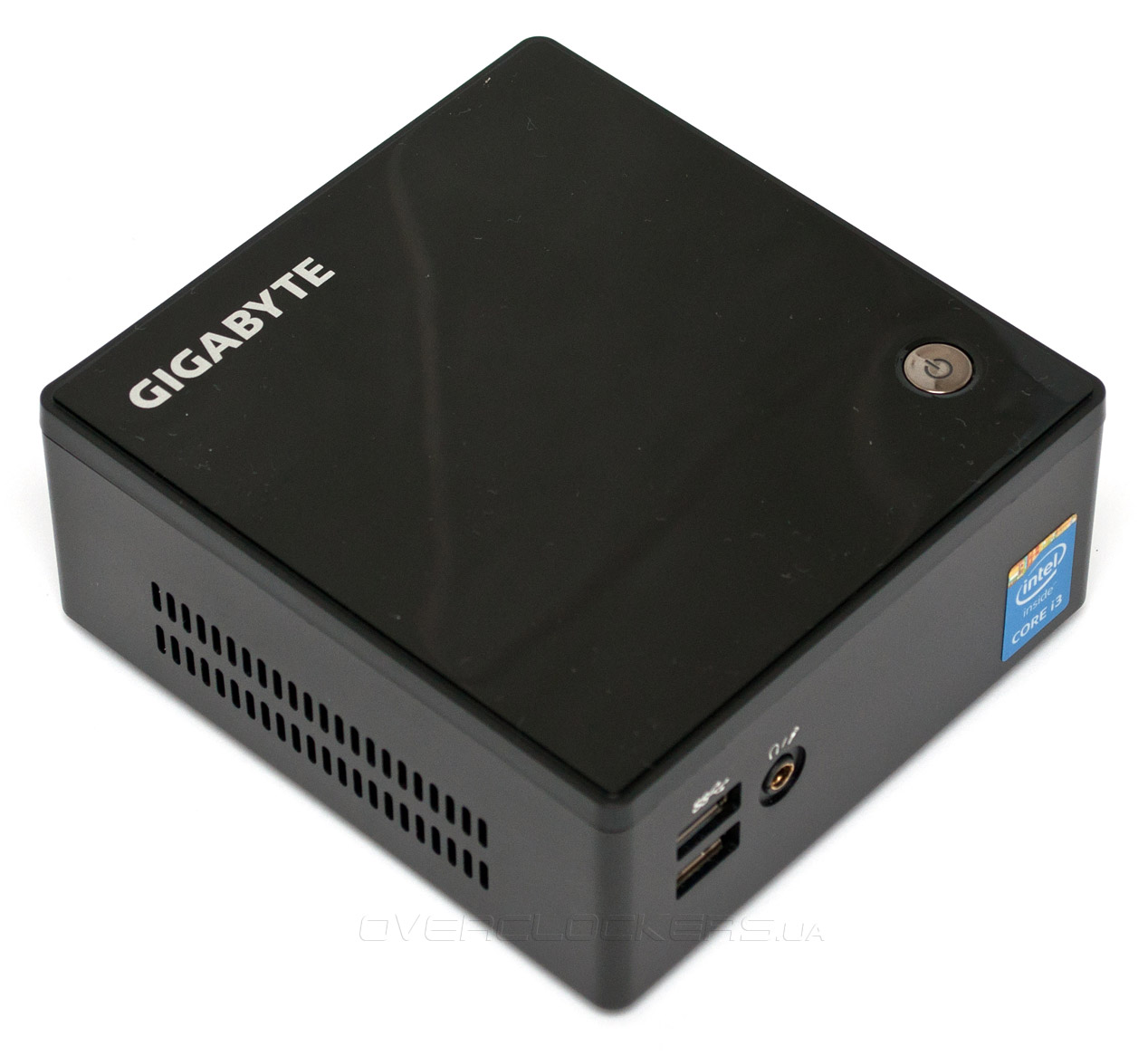

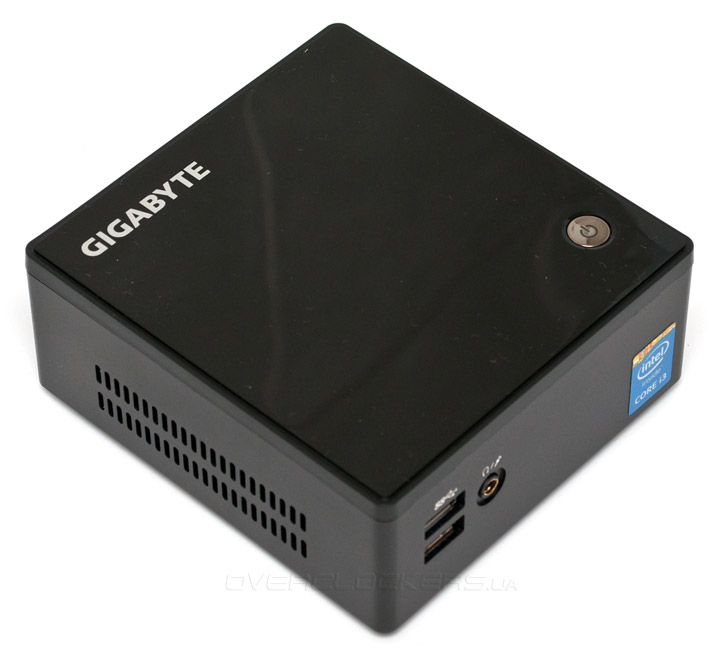

Миниатюрный ПК GB-BXi3H-5010 имеет столь малые габариты, которые составляют всего 114,4x107,6x46,8 мм, что занимаемый им полезный объем не превышает 0,58 л. К слову, буква «s» в наименовании модели означает поддержку устройством дисковых накопителей формата SATA 2,5″, но производителем также предлагаются модификации без возможности установки «ноутбучных» винчестеров, в этом случае их высота уменьшается до 34 мм. Корпус BRIX s выполнен из алюминиевого сплава, тем не менее, его масса не превышает 500 г. Сверху устройство накрыто крышкой из глянцевого пластика черного цвета, которая как магнитом собирает пыль и отпечатки пальцев. В правом нижнем углу находится кнопка включения, во время работы светящаяся изнутри неярким голубым светом.

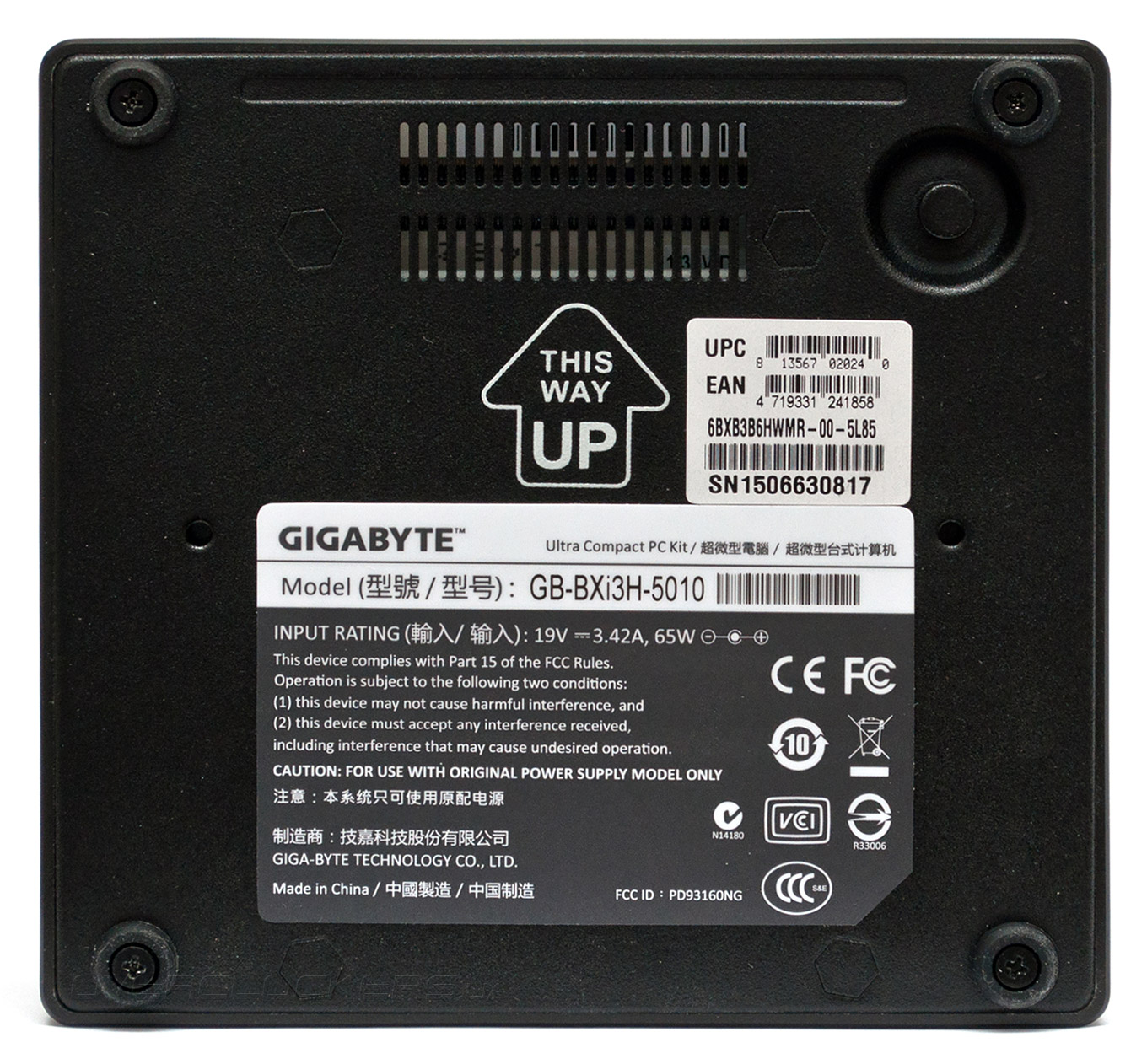

C обратной стороны корпус закрывает металлическая крышка, в которой проделаны вентиляционные отверстия. На нее наклеены стикеры с наименованием модели и ее серийным номером.

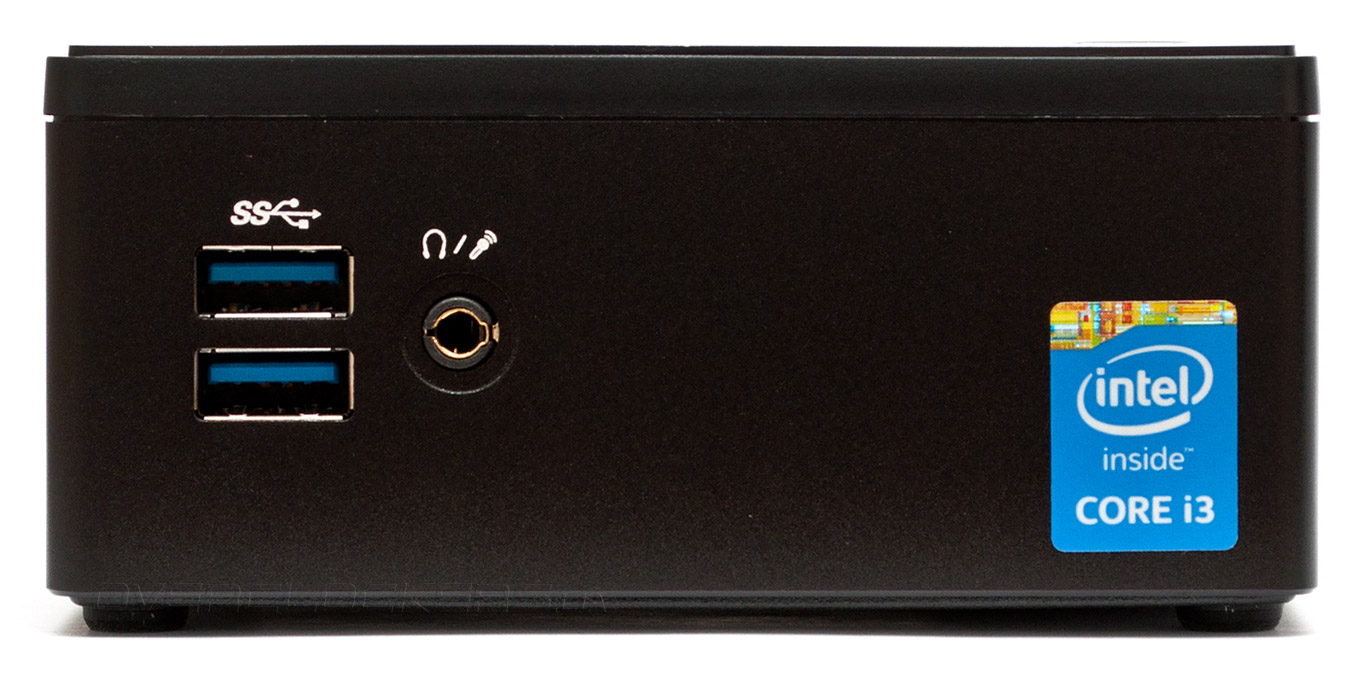

На лицевой поверхности GB-BXi3H-5010 нашлось место для двух портов USB 3.0 и одного аудиоразъема 3,5 мм, который служит одновременно для воспроизведения и записи звука.

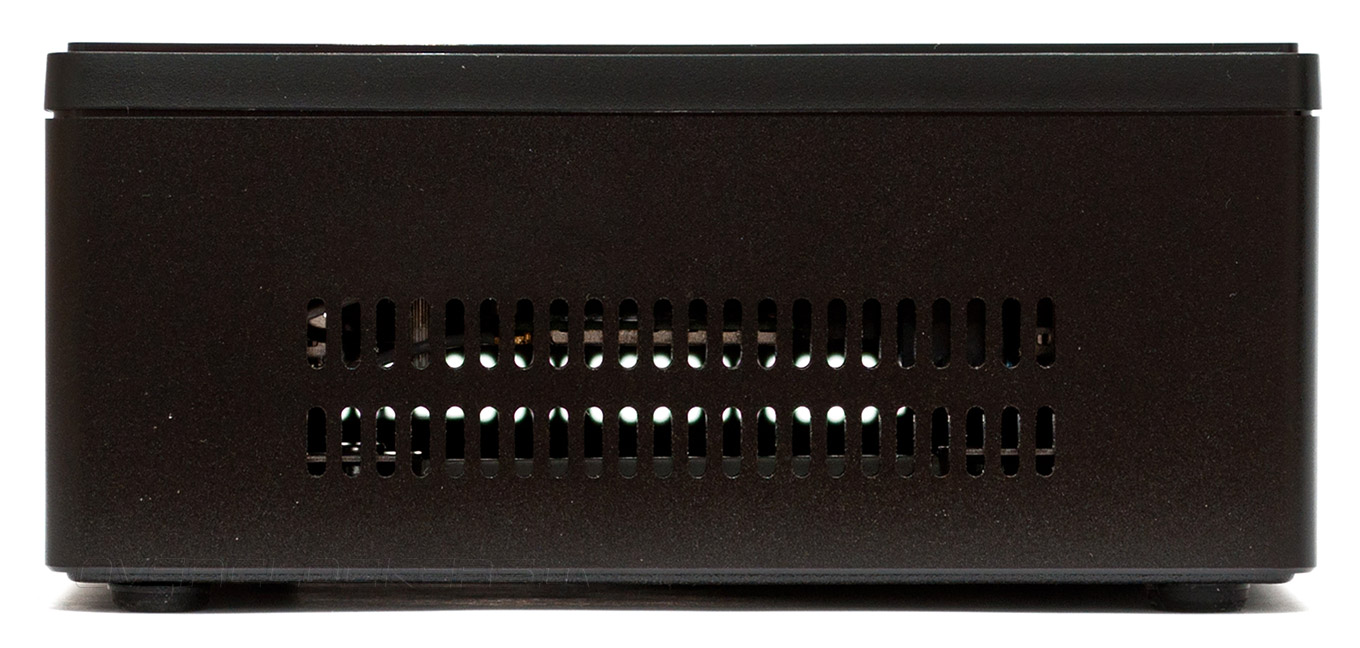

Боковые грани корпуса лишены портов расширения и органов управления, зато, здесь можно увидеть вентиляционные решетки, сквозь которые внутрь мини-ПК поступает свежий воздух.

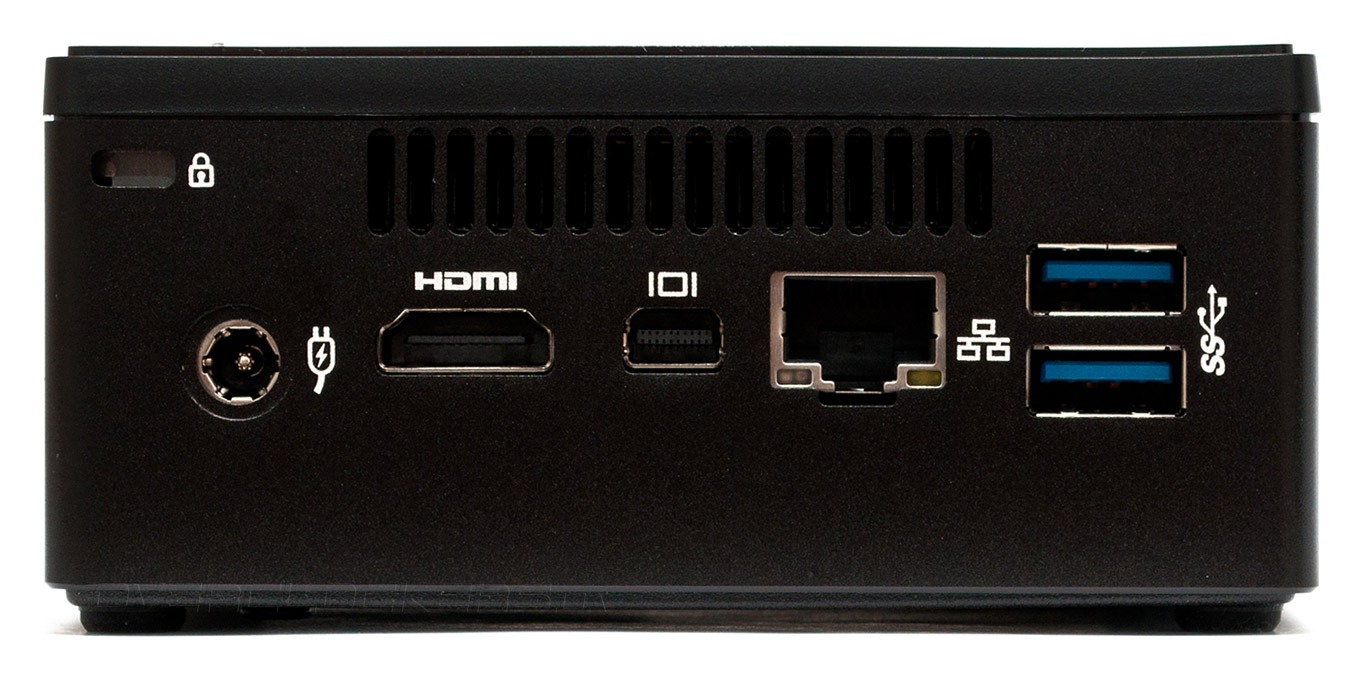

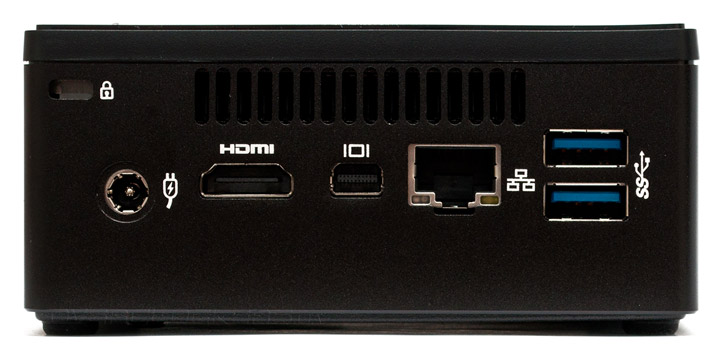

На задней панели BRIX s находится паз для замка Kensington, разъем подключения внешнего блока питания, цифровые видеовыходы HDMI 1.4 и Mini DisplayPort (оба с поддержкой вывода изображения в формате 4К), сетевая розетка RJ-45 и два порта USB 3.0.

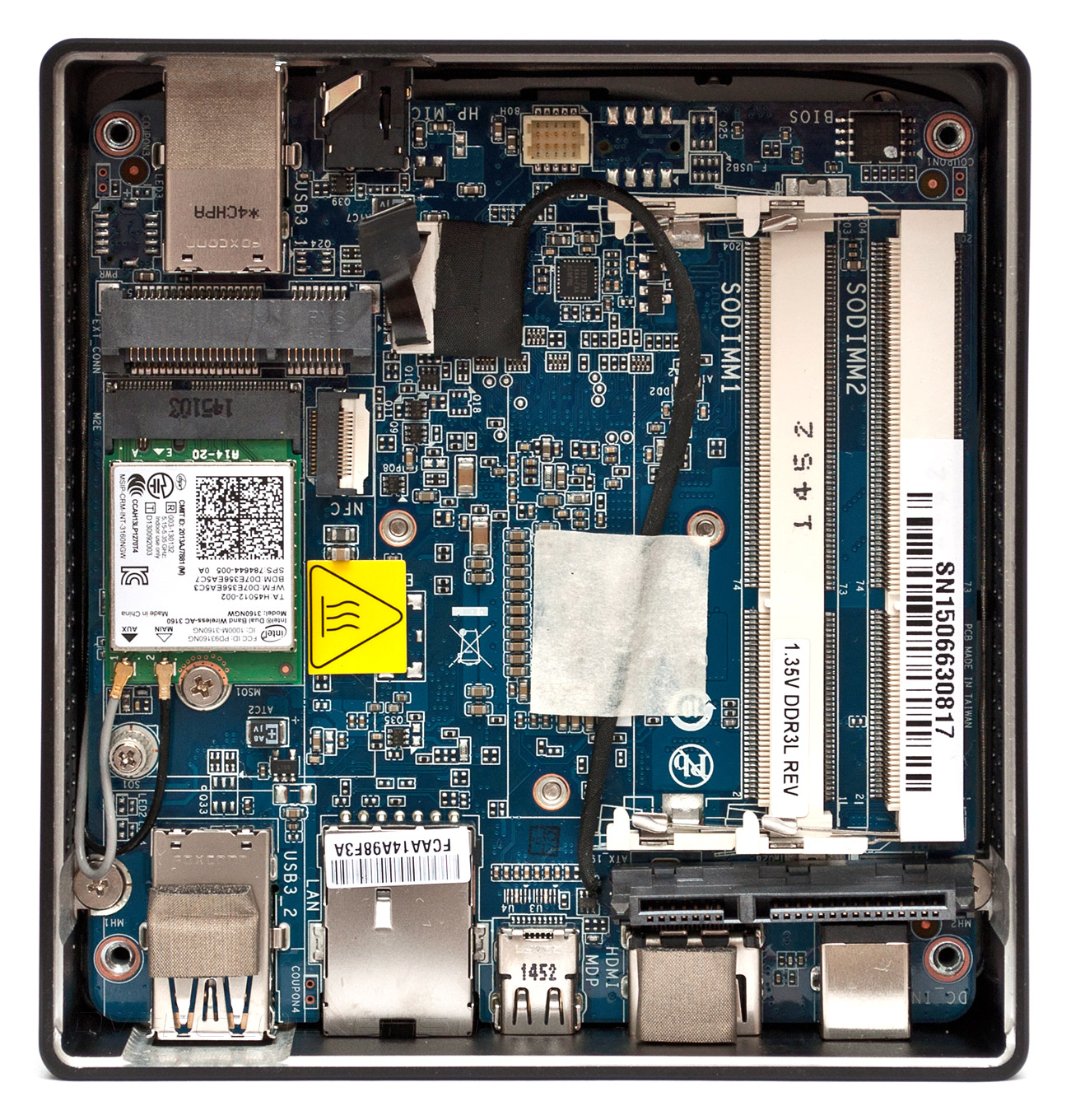

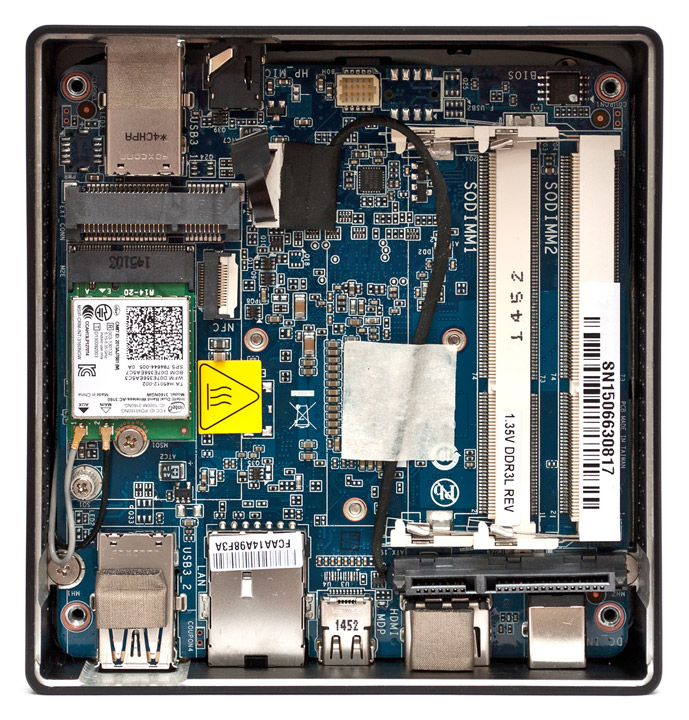

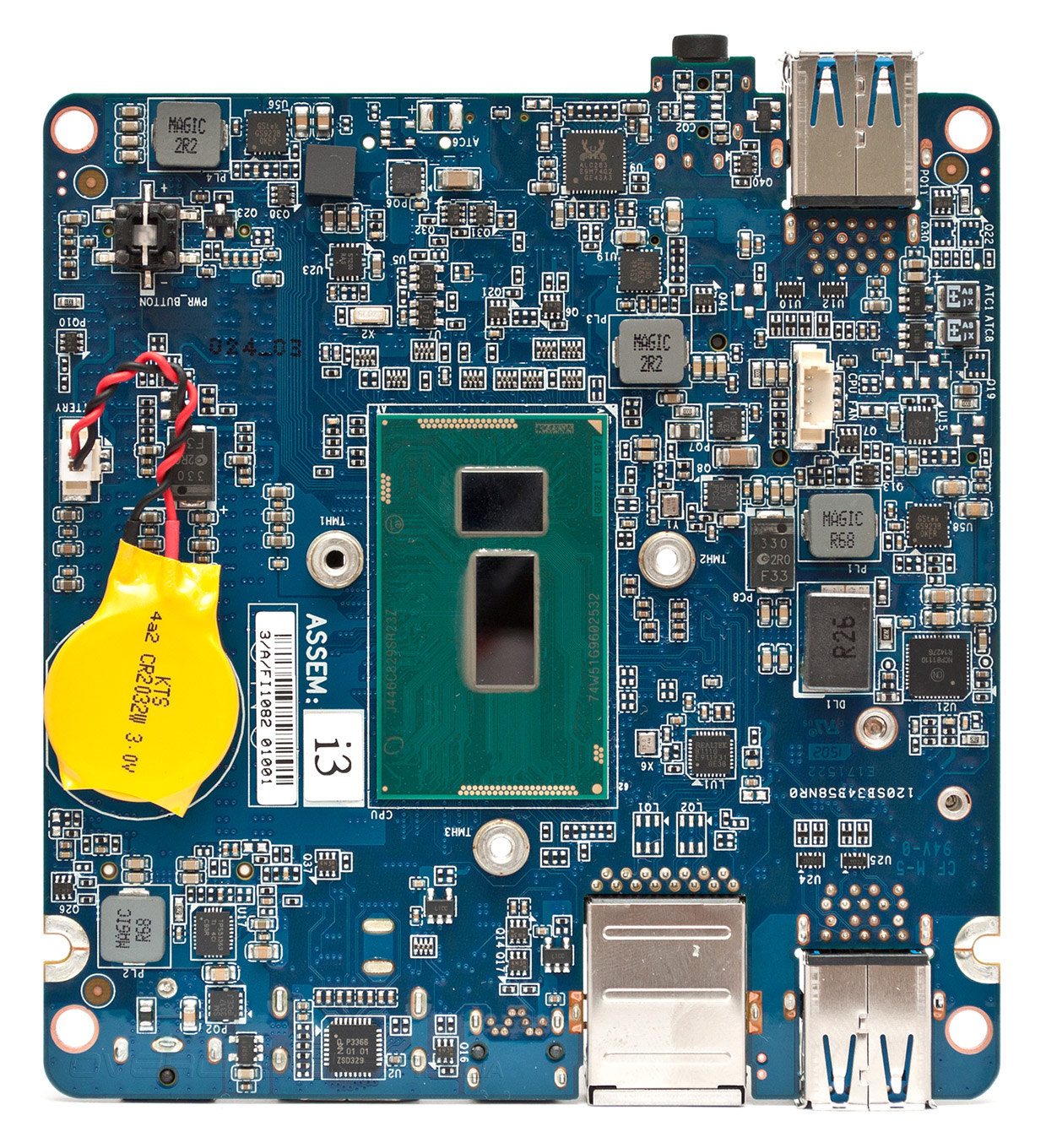

Внутри корпуса находится материнская плата, оснащенная двумя слотами SO-DIMM для инсталляции оперативной памяти стандарта DDR3L с частотой 1333/1600 МГц и суммарным объемом до 16 ГБ. Для организации дисковой подсистемы можно установить твердотельный накопитель в соответствующий разъем mSATA, либо подключить SSD или винчестер формата 2,5″ при помощи специального шлейфа, который в транспортировочном состоянии приклеен к поверхности системной платы скотчем, а сам разъем SATA покоится под слотами ОЗУ. Для установки плат расширения служит единственный порт M.2, занятый адаптером Intel Dual Band Wireless-AC 3160, который обеспечивает поддержку беспроводных сетей Wi-Fi (IEEE 802.11a/b/g/n+ac) и Bluetooth V4.0. Звуковая подсистема GB-BXi3H-5010 базируется на четырёхканальном HD-аудиокодеке Realtek ALC283, а за функционирование сети Gigabit Ethernet отвечает контроллер Realtek RTL8111G.

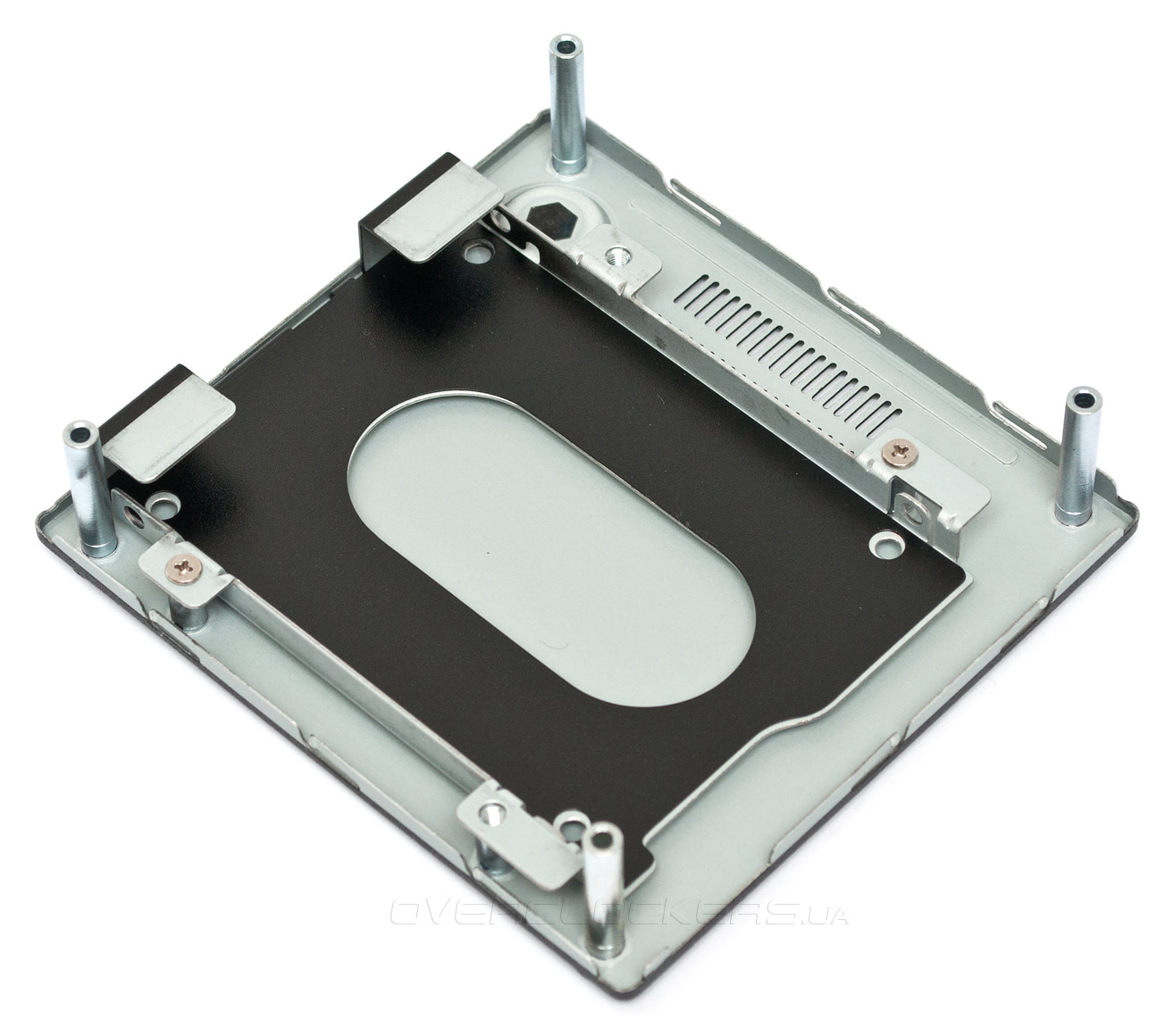

Нижняя крышка корпуса одновременно служит шасси для установки дискового накопителя, поддерживаются модели толщиной 7 и 9 мм. Что касается эффективности отвода избыточного тепла, то винчестерам, а тем более экономичным SSD, вряд ли будет неуютно внутри GB-BXi3H-5010 учитывая обилие вентиляционных отверстий.

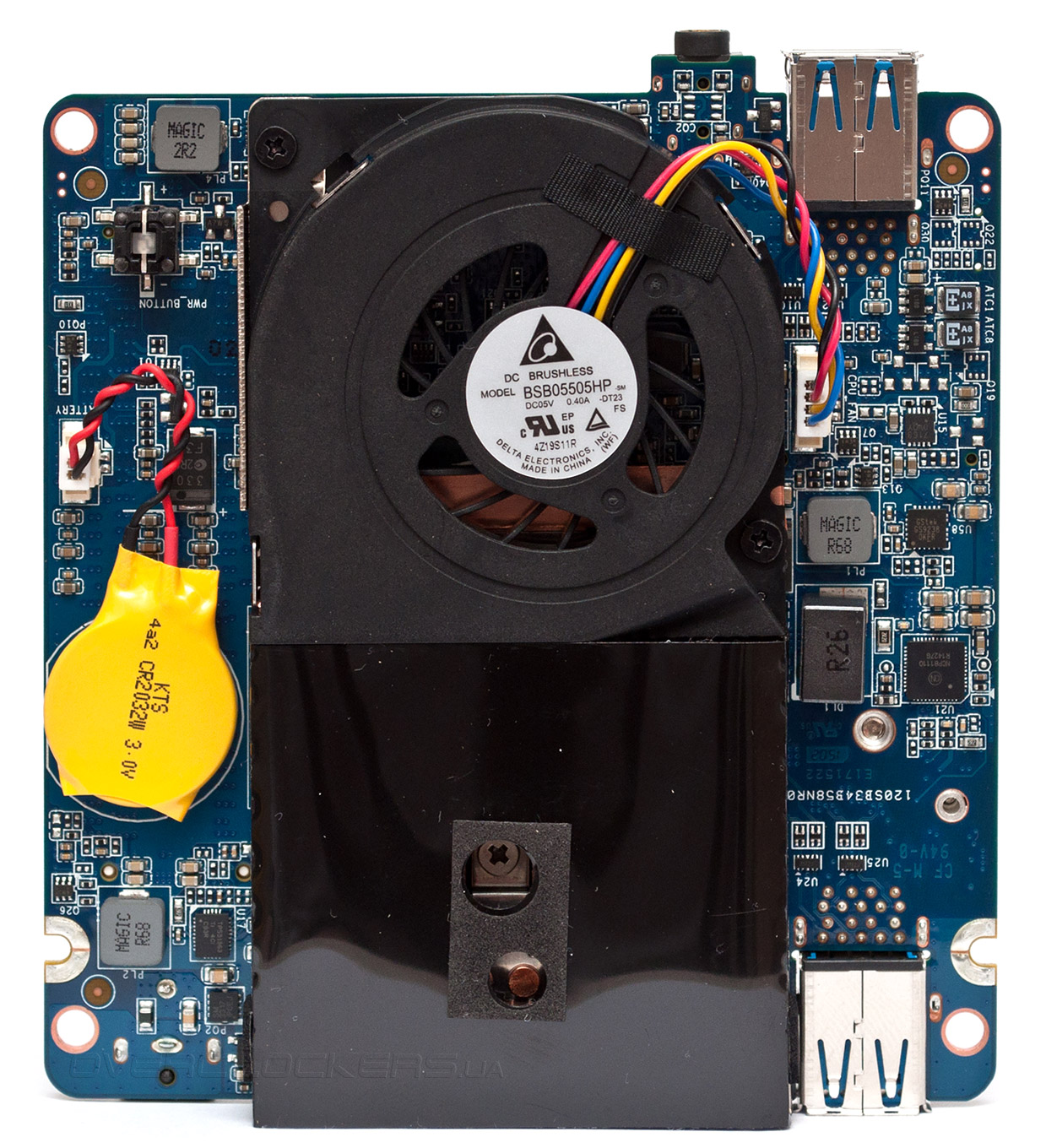

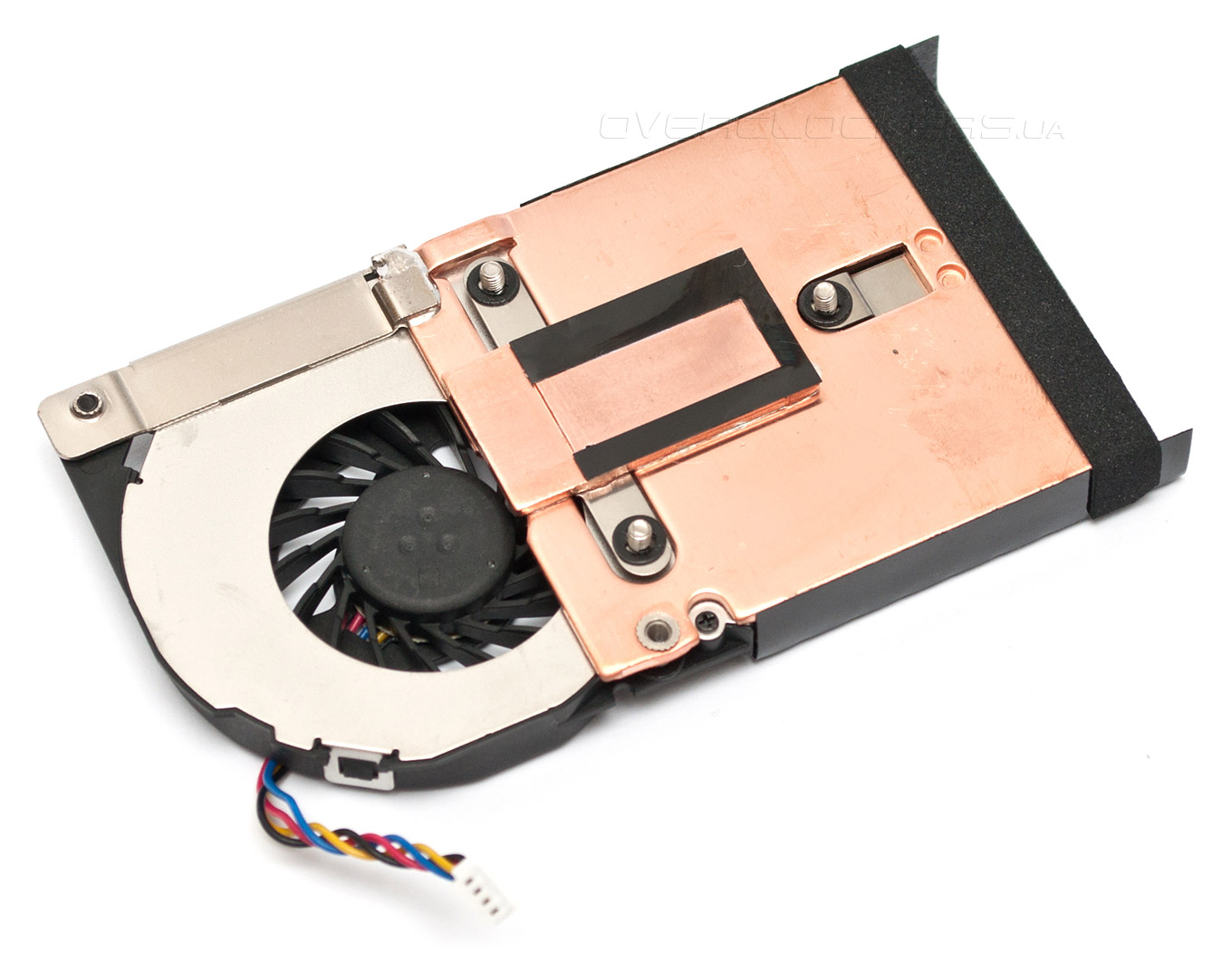

Большую часть обратной стороны «материнки» занимает система охлаждения центрального процессора, состоящая из радиатора и 40-мм «турбины» Delta BSB05505HP с четырехпроводным подключением и поддержкой PWM-управления.
Рабочим телом охладителя является радиатор, состоящий из множества тонких металлических пластин, припаянных к медному основанию. В конструкции используется плоская термосифонная трубка, которая ускоряет отвод тепла от центрального процессора.
Основой GB-BXi3H-5010 служит энергоэффективный процессор Intel Core i3-5010U в конструктивном исполнении BGA1168, который базируется на 14-нм ядре Broadwell. Вместе с CPU на органической подложке находится микросхема PCH, отвечающая за работу портов ввода-вывода, в том числе четырех каналов USB 3.0, такого де же количества интерфейсов SATA 6 Гбит/с и четырёх линий PCI-E 2.0.

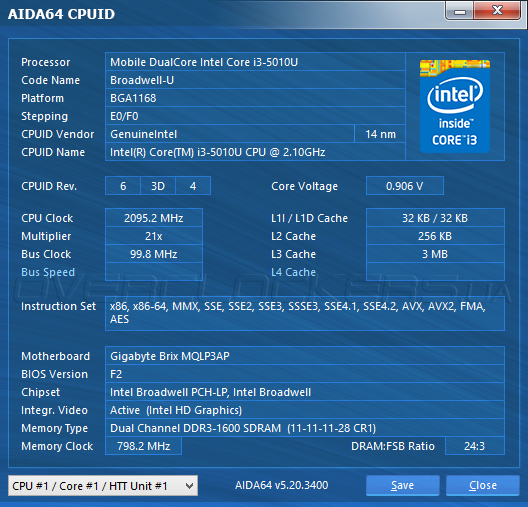

Два вычислительных ядра Core i3-5010U функционируют на частоте 2100 МГц, которые благодаря наличию Hyper Threading могут выполнять до четырех потоков вычислений одновременно. Процессор имеет TDP 15 Вт, он оснащен 3 МБ кэша L3 и поддерживает аппаратное шифрование AES, а также умеет работать с инструкциями AVX, AVX2.0, FMA и SSE4.2.

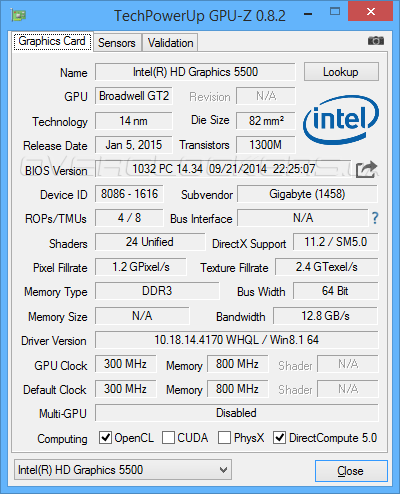

В состав CPU входит графический ускоритель Intel HD Graphics 5500, в котором насчитывается 24 унифицированных шейдерных процессоров, четыре блока растеризации и восемь текстурных юнитов. Тактовая частота встроенной видеокарты варьирует от 300 до 900 МГц в зависимости от нагрузки, поддерживается ускорение кодирования видео Quick Sync и технология Flexible Display, позволяющая отображать разные картинки на двух мониторах, функции Wireless Display и InTRU 3D, а также вывод изображения с разрешением 4К.
Таким образом, в конструкции GB-BXi3H-5010 действительно много общего с MSI Cubi с той лишь разницей, что новинка не комплектуется ОЗУ и дисковым накопителем, но оснащается более мощным центральным процессором. Как это отразится на быстродействии рассматриваемого решения — мы с вами узнаем после изучения прошивки и комплектного ПО Gigabyte BRIX s, а также знакомства со спецификациями тестовых стендов.
UEFI Setup

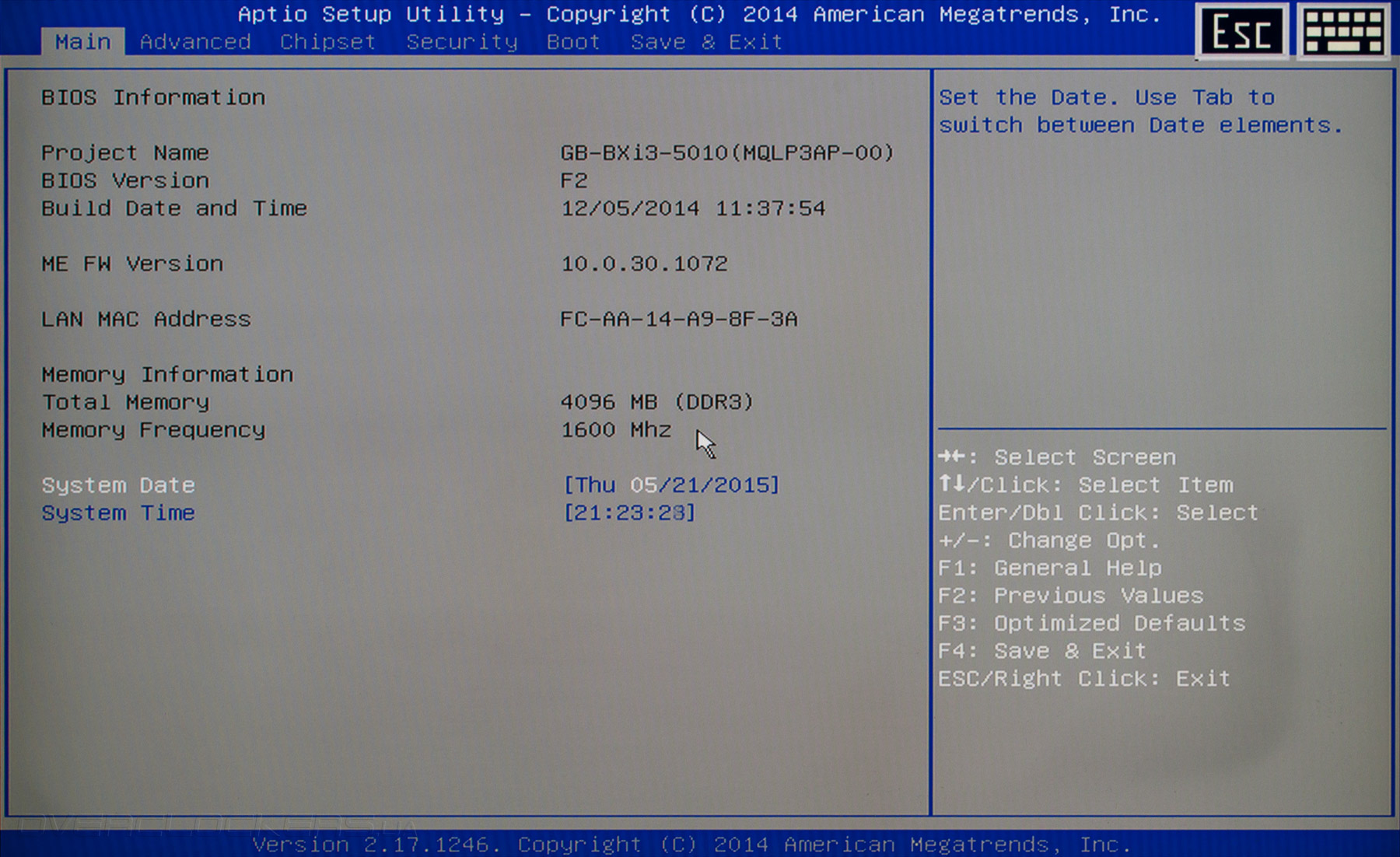

Компактный системный блок Gigabyte оснащается прошивкой UEFI на базе управляющего микрокода AMI, причем, производитель оставил стандартную утилиту Aptio в качестве меню настройки. В структуре UEFI Setup насчитывается шесть вкладок, на первой — Main — выводится информация о версии управляющего микрокода и МАС-адресе сетевого адаптера, отображаются сведения о режиме работы подсистемы ОЗУ, а также задаются дата и время.

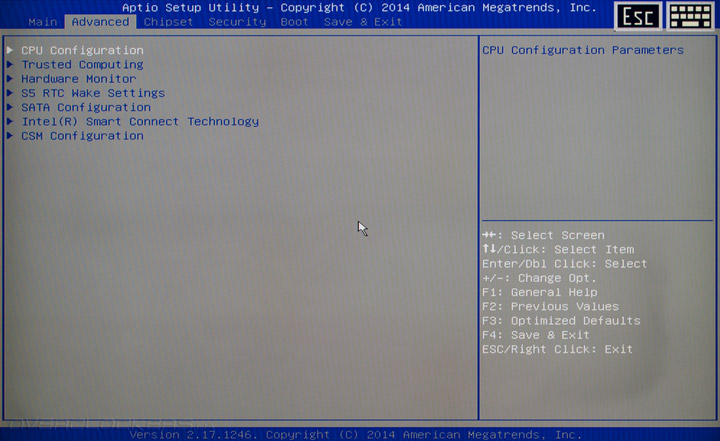

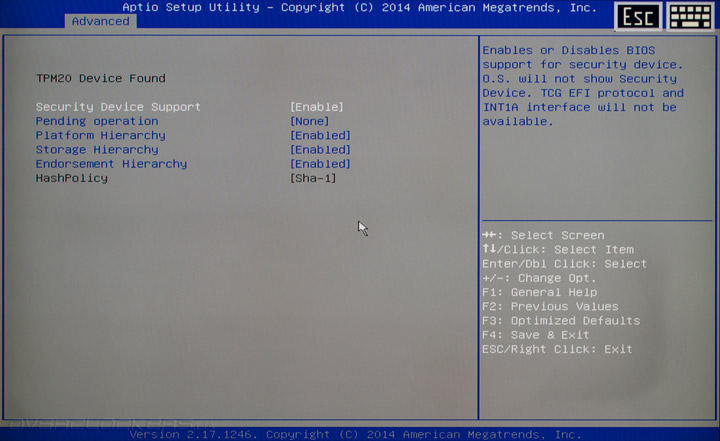

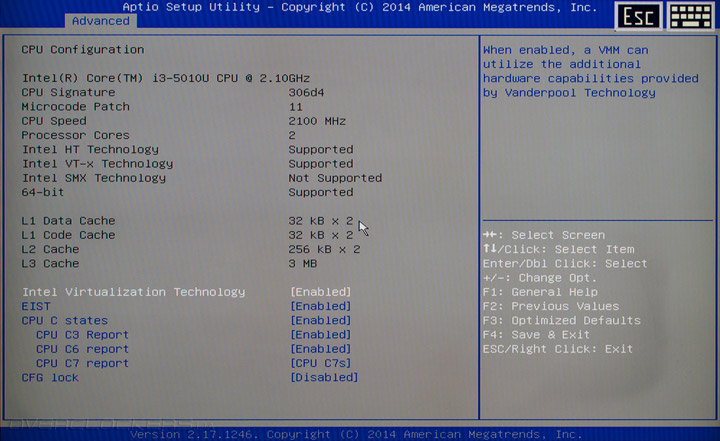

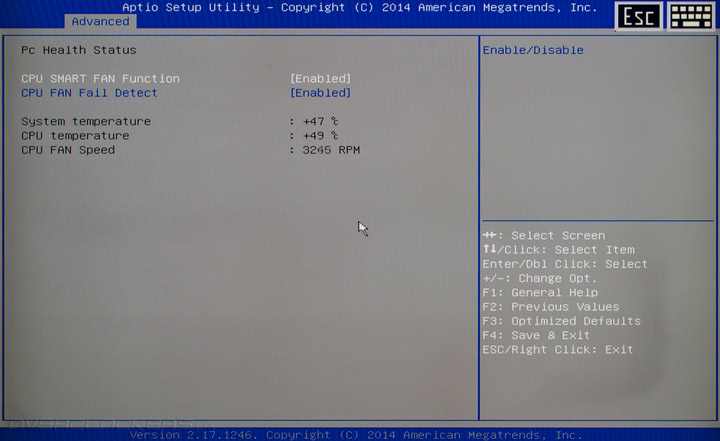

Раздел Advanced служит для управления дополнительными функциями системной платы. Например, в подменю CPU Configuration можно почерпнуть данные об установленном процессоре и задать режим работы его функций энергосбережения, во вкладке Trusted Computing настраивается работа модуля TPM, а в подразделе Hardware Monitor, как следует из названия, отображаются показания аппаратного мониторинга и включается функция автоматического управления процессорным кулером.

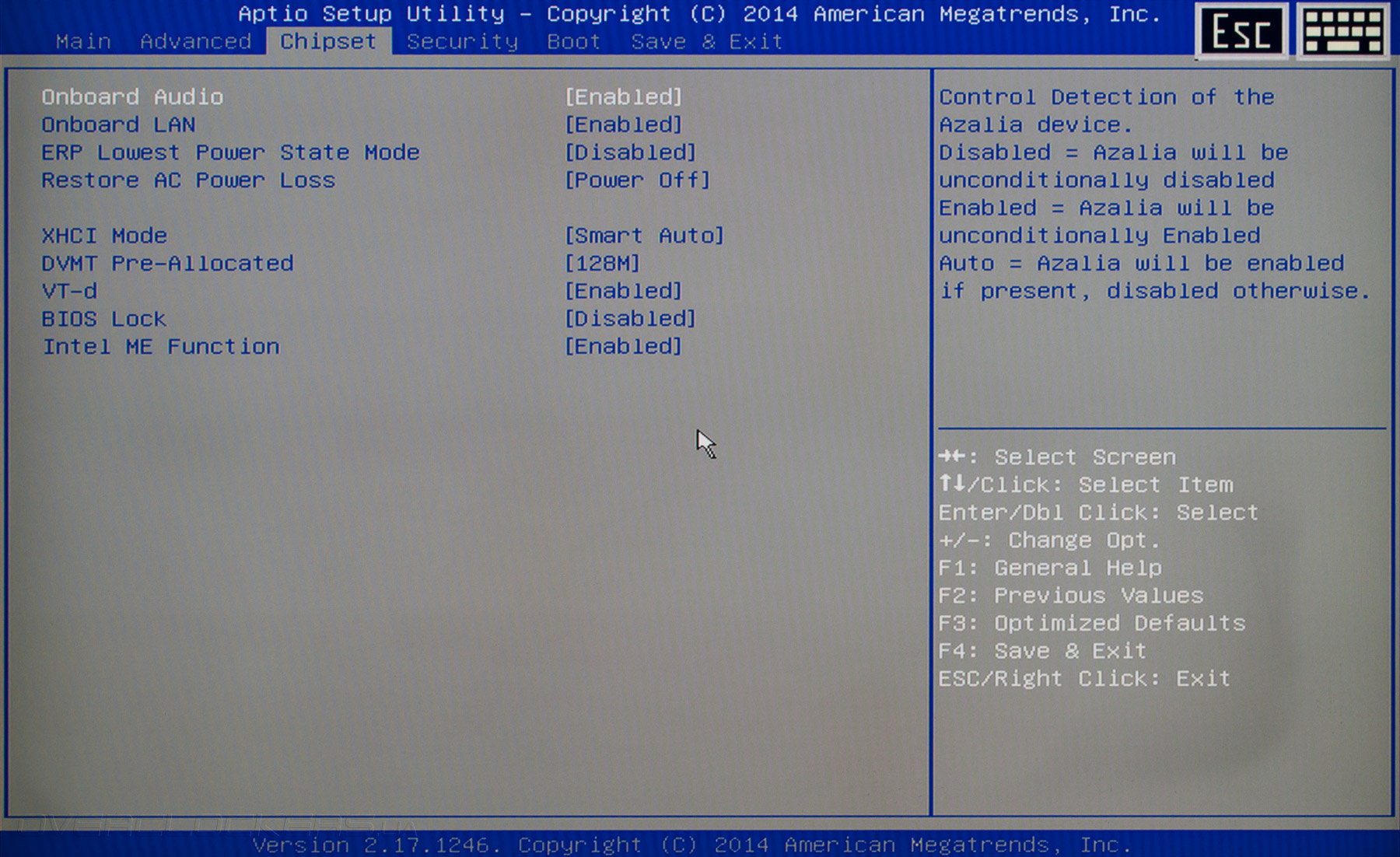

Вкладка Advanced отвечает за настройку функций расширения системной логики и немногочисленных дополнительных контроллеров, технологии аппаратной виртуализации, а также режима работы встроенного видеоядра.

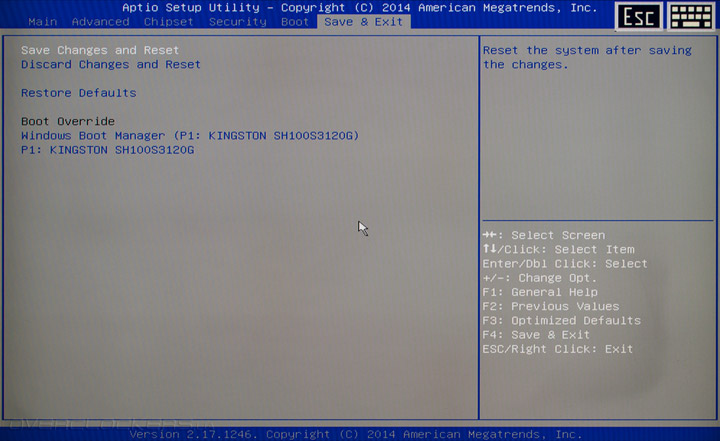

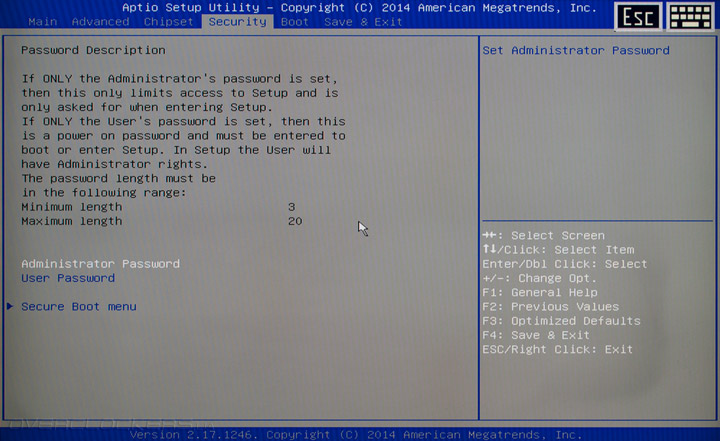

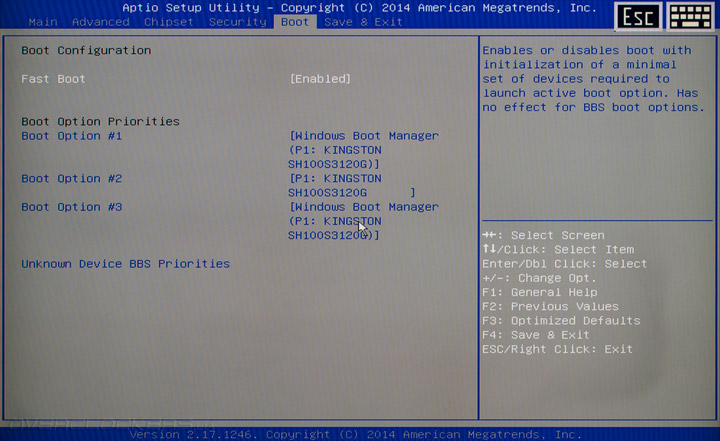

В меню Security задаются параметры безопасности, раздел Boot предназначен для настройки процесса загрузки, и, наконец, на вкладке Save&Exit можно сохранить настройки прошивки, восстановить заводские параметры, а также выполнить быструю загрузку с дисковых накопителей.
Мы с вами уже привыкли, что прошивки миниатюрных ПК не отличаются разнообразием настроек и не обладают изысканными пользовательскими интерфейсами, поэтому, придираться к UEFI Setup BRIX s смысла нет, тем более, что все необходимые опции присутствуют, а разгон никогда не был и вряд ли будет приоритетом для устройств, подобных GB-BXi3H-5010.
Что касается программных возможностей новинки оказалось, то Gigabyte BRIX s не только не комплектуется операционной системой, но также лишен какого-либо фирменного ПО. Удивительно, но производитель не записал на DVD-диск ни одной полезной утилиты за исключением набора самых необходимых драйверов, и даже на Web-сайте технической поддержки не нашлось программ, достойных внимания. В этой связи, предлагаю сразу перейти к изучению конфигураций тестовых стендов.
