В далеком 2012 году компания Intel выпустила на рынок инновационный продукт — NUC (Next Unit of Computing), положивший начало одноименному классу устройств. Их отличительной чертой стал компактный — всего 4″x4″ — форм-фактор системной платы, что позволило уместить полноценный персональный компьютер в корпусе объемом немногим более 0,5 дм3. Столь малые размеры потребовали использования энергоэффективных компонентов, обычно применяемых в ноутбуках. На то время бесспорными фаворитами в сегменте мобильных устройств были CPU Intel, ставшие основой как для самих NUC, так и многочисленных аналогов от ASUSTek, Gigabyte и MSI. Несмотря на наличие у AMD экономичных решений, как, например, APU Zacate или Kabini, они так и не стали популярной платформой для миниатюрных ПК. В порядке исключения можно вспомнить разве что Zotac ZBox nano на базе энергоэффективных процессоров AMD, да так не ставший массовым Gigabyte Brix Gaming, в основе которого использовалась связка из четырехъядерного APU AMD A8-5557M (Richland, 2,1/3,1 ГГц) и мобильной видеокарты AMD Radeon R9 M275X с 2 ГБ памяти GDDR5 на борту. А тем временем, триумфальное возвращение «красных» на процессорный рынок с удачной архитектурой Zen заставило производителей заявить о своих планах по выпуску компактных ПК на базе мобильных верcий Ryzen. В этой связи предложение ASUS протестировать Mini PC PN30 показалось нам очень заманчивым, тем паче, что новинка является чуть ли не единственной моделью семейства Mini PC, где производитель отказался от использования процессоров Intel. Что скрывается внутри героя сегодняшнего обзора — мы с вами узнаем несколько позже, а сейчас самое время взглянуть на его внешний вид.
ASUS Mini PC PN30
Первое, что бросается в глаза — это поразительное сходство продукта с рассмотренным ранее Mini PC PN40, что, впрочем, не вызывает особого удивления, с учетом их принадлежности к одному модельному ряду. Идентичным является и позиционирование устройства: оба они ориентированы на корпоративных заказчиков, которые могут использовать Mini PC в качестве рабочих мест начального уровня, в составе мультимедийных систем или информационных киосков. Но, как говорится, «дьявол кроется в деталях», поэтому, есть смысл изучить характеристики Mini PC PN30.
| Модель | ASUS Mini PC PN30 |
|---|---|
| Официальная страница продукта | asus.com |
| Процессор | AMD E2-7015 1,5 ГГц (TDP 10 Вт, 2 ядра, 2 потока) |
| Материнская плата | ASUS Mini PC PN30 |
| Оперативная память | 2х SO-DIMM DDR3 SDRAM 1333 МГц, 8 Гбайт максимум |
| Видеокарта | AMD Radeon R2 |
| Видеоразъёмы | 1x HDMI, 1x DisplayPort (совмещенный с USB 3.1 Type-C), 1 x D-Sub |
| Дисковая подсистема | 64 GB eMMC, 1x M.2 (2280), 1х SATA 6 Гбит/с |
| Оптический привод | – |
| Порты ввода/вывода | 2x USB 3.1 Type-C, 3х USB 3.1, 1x USB 2.0, 1х RJ-45, 1х аналоговый звуковой комбинированный разъем |
| Коммуникации | 1х Realtek (Gigabit Ethernet), 1х Intel Wireless-AC 9260NGW (IEEE 802.11a/b/g/n+ac, Bluetooth V5) |
| Блок питания | Внешний (19 В, 65 Вт) |
| Размеры, мм | 115 x 115 x 49 |
| Предустановленная ОС | Microsoft Windows 10 Pro х64 |
| Дополнительные возможности | AMD TPM, крепление VESA |
| Рекомендованная стоимость, $ | 250 (120 в виде баребона) |
Комплект поставки, дизайн
Так как на тестирование попал предпродажный экземпляр ASUS Mini PC PN30, не будем судить о дизайне его розничной упаковке, а сразу перейдем к рассмотрению комплекта поставки, который состоит из сетевого адаптера мощностью 65 Вт (19 В, 3,42 А), кабеля питания со штепсельной вилкой типа СЕЕ 7/4, металлической пластины-переходника для крепления устройства на кронштейн VESA и набора винтов.
Как уже было сказано, новичок выглядит как брат-близнец ASUS Mini PC PN40, причем, это касается не только внешнего вида, но также конструкции и материалов корпуса. Габариты продукта составляют 115x115x49 мм при массе около 0,7 кг. Корпус выполнен из черного матового пластика, что делает устройство невосприимчивым к отпечаткам пальцев и пыли. На верхней крышке заметна не слишком аккуратная наклейка со служебной информацией, выдающая инженерный семпл. На передней панели нашлось место для 3,5-мм аналогового аудиоразъема, двух портов USB 3.1 (один в исполнении Type-C, а второй — Type-A с поддержкой функции зарядки Battery Charging 1.2) и одного USB 2.0, небольшого индикатора активности дисковой подсистемы и кнопки включения питания.
Боковые грани корпуса ничем не примечательны за исключением вентиляционных решеток и отверстия под замок Kensington на одной из них. В то же время, на задней панели расположились видеовыходы HDMI и D-Sub, разъем USB 3.1 Type-C, совмещенный с цифровым видеовыходом Display Port, сетевая розетка RJ-45, два порта USB 3.0 и разъем для подключения внешнего блока питания.
Нижняя крышка Mini PC PN30 выполнена из металла и кроме своей прямой функции также служит шасси для установки накопителя формата 2,5” высотой до 9 мм включительно.
После демонтажа крышки открывается доступ ко внутренностям устройства. Все внутреннее пространство корпуса занимает системная плата, на которой расположены два слота SO-DIMM DDR3, в данном случае занятые парой модулей SK Hynix HMT425S6CFR6A-PB с рабочей частотой 1600 МГц и объемом 2 ГБ каждый. Помимо того, плата оснащена двумя разъемами M.2, один из которых занят беспроводным адаптером Intel 9260NGW на основе чипсета Intel Wireless-AC 9260, совместимого с Bluetooth версии 5.0 и Wi-Fi 802.11b/g/n/ac, причем, для последнего поддерживается полоса частот 160 МГц, что вместе с режимом MIMO 2T2R дает максимальную скорость до 1,73 Гбит/с включительно. Второй порт М.2 предназначен для установки SSD формата 2280 с интерфейсом SATA или NVME, в дополнение к нему есть возможность использовать еще один накопитель формата 2,5” и, наконец, прямо на материнской плате распаян чип флэш-памяти емкостью 64 ГБ. Что касается проводной сети, то поддержку Gigabit Ethernet обеспечивает чипсет от Realtek, а за вывод звука отвечает HDA-кодек Realtek ALC3236.
В качестве основы ASUS Mini PC PN30 использует загадочный чип AMD E2-7015. А «загадочный» он потому, что информация о нем отсутствует даже на сайте производителя, от того нам пришлось обратиться к диагностическим утилитам, таким как AIDA64. С ее помощью выяснили, что наш загадочный E2-7015 на самом деле является «системой-на-чипе» семейства Beema, пришедшему на смену экономичным APU Kabini родом из далекого 2013 году. В итоге, наши надежды увидеть внутри Mini PC PN30 чип с новейшей архитектурой Ryzen на этот раз не оправдались. Тем не менее, E2-7015 несмотря на свой почтенный возраст не безнадежен, он произведен с применением 28-нм норм технологического процесса, в его состав входят два процессорных ядрах Puma с поддержкой SIMD SSE4.1, AVX и аппаратного ускорения AES, а также кэш-память второго уровня объемом 1 Мбайт. Отличительной особенностью SoC Beema является наличие аппаратного модуля обеспечения безопасности TrustZone. Процессорная часть работает на 1500 МГц, а при отсутствии нагрузки частота уменьшается до 1000 МГц.
Кроме процессорных ядер в состав E2-7015 входит одноканальный контроллер памяти DDR3 PC3-10600, «южный мост» с поддержкой двух портов USB 3.0 и восьми интерфейсов USB 2.0, а также пары каналов SATA 6 Гбит/с. Наконец, SoC может похвастаться наличием графического ядра Radeon R2, которое насчитывает 128 потоковых процессора c архитектурой GCN, восемь текстурных юнитов и четыре блока растеризации. Видеокарта работает на частоте 400 МГц и обладает поддержкой API DirectX 12, Vulcan и неграфических вычислений OpenCL.
В состав видеоядра AMD Radeon R2 входят блоки VCE (Video Codec Engine) и UVD (Unified Video Decoder) для аппаратной обработки видеопотока. Однако, разрешение ограничено Full HD, а среди поддерживаемых форматов отсутствуют востребованные HEVC и VP9, что может вызвать сложности с воспроизведением видео высокой четкости.
UEFI Setup и комплектное ПО

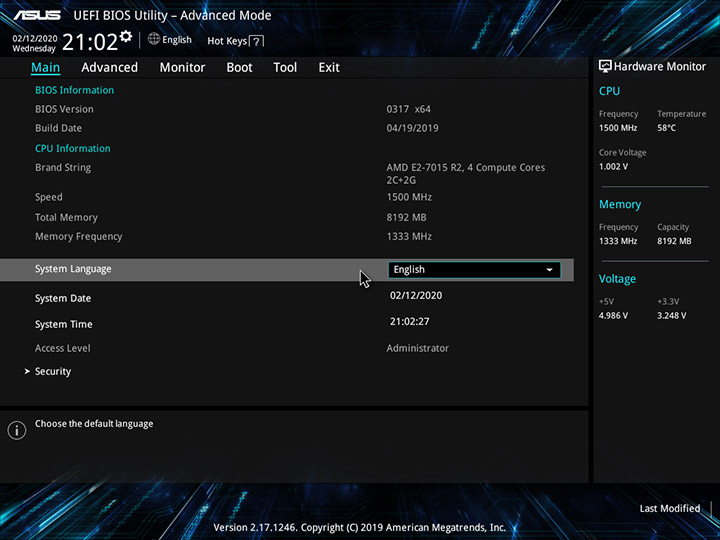

Прошивка Mini PC PN30 базируется на микрокоде UEFI, оснащенном удобным пользовательским интерфейсом, привычным для многих материнских плат ASUS. На вкладке Main выводится информация о версии прошивки, модели CPU и объеме ОЗУ, задаются дата и время, а в правой части окна отображаются показания системного мониторинга.

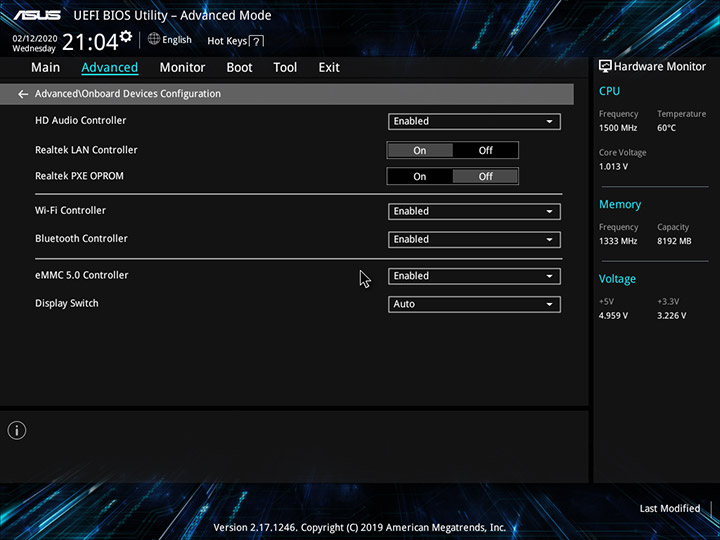

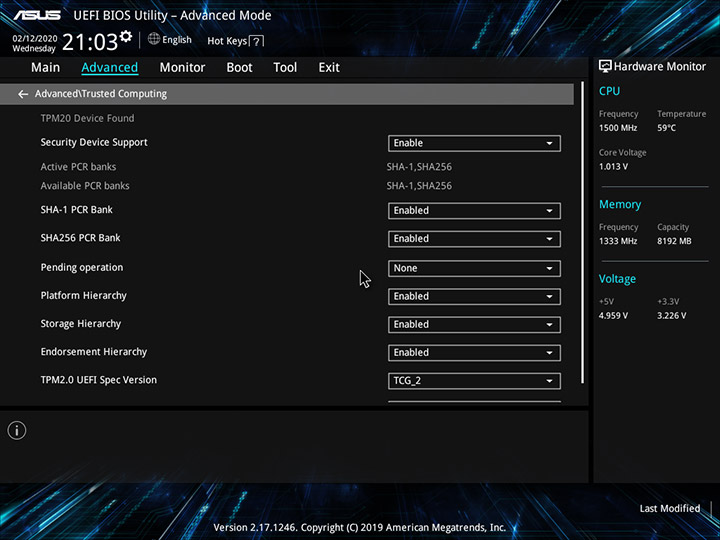

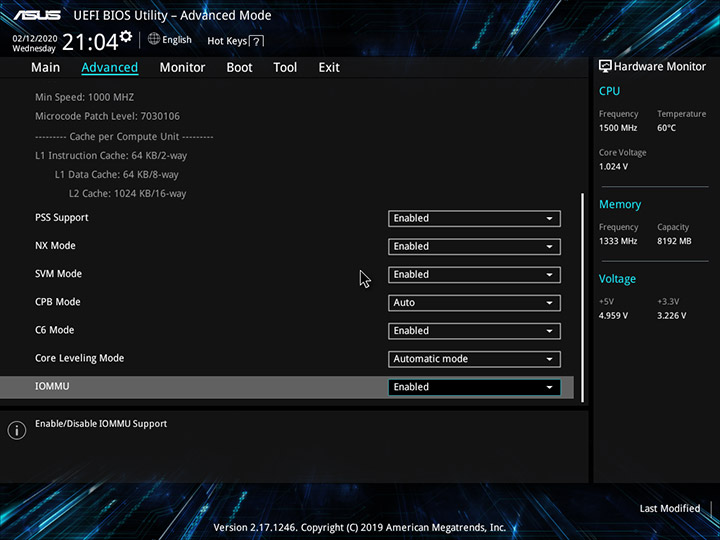

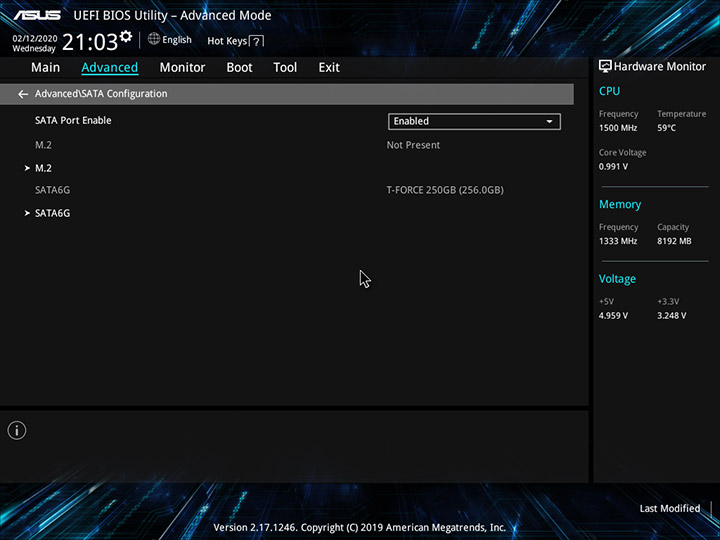

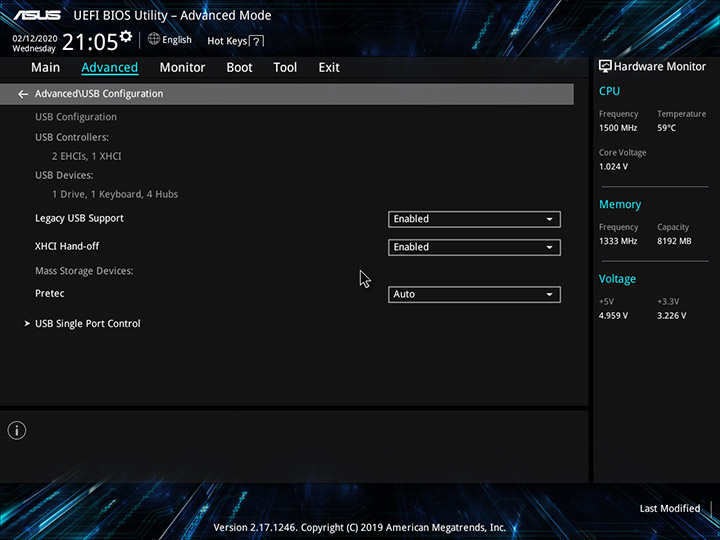

В разделе Advanced находится управление функцией Trusted Computing, которая отвечает за криптографическую защиту информации, настройки подсистемы хранения данных и периферийных устройств, специфические параметры SoC и контроллера USB.

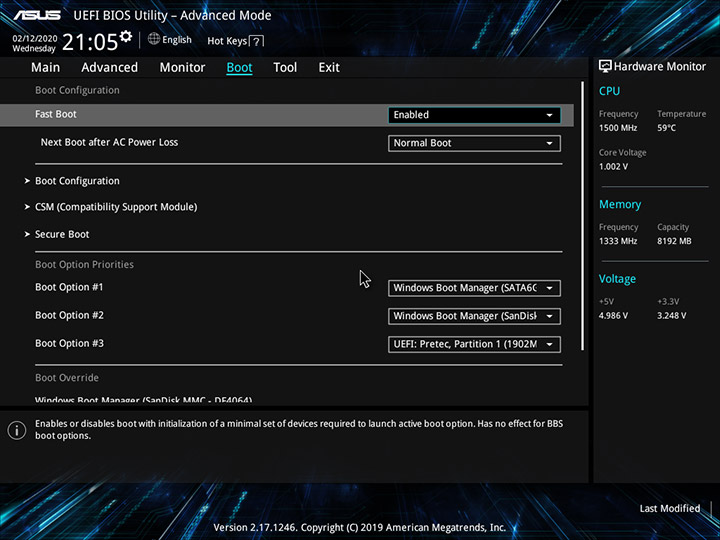

Управление вентилятором и вывод показаний системного мониторинга находится в подменю Monitor, тогда как настройки, связанные с процессом загрузки распложены на вкладке Boot.

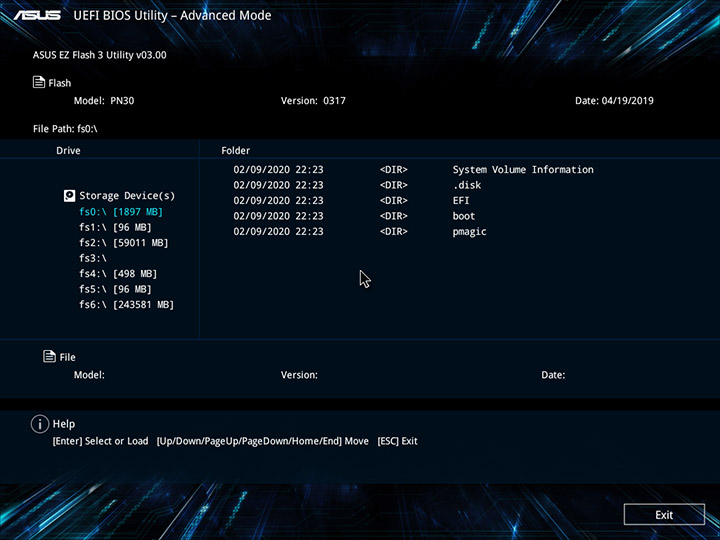

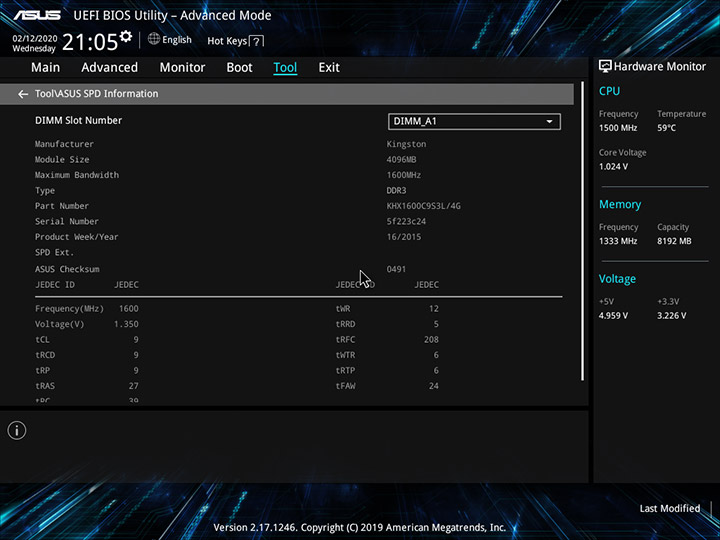

Наконец, в UEFI Setup встроена функция ASUS EZ Flash для обновления управляющего микрокода и утилита ASUS SPD Information, которая служит для получения подробной информации об установленных модулях памяти.

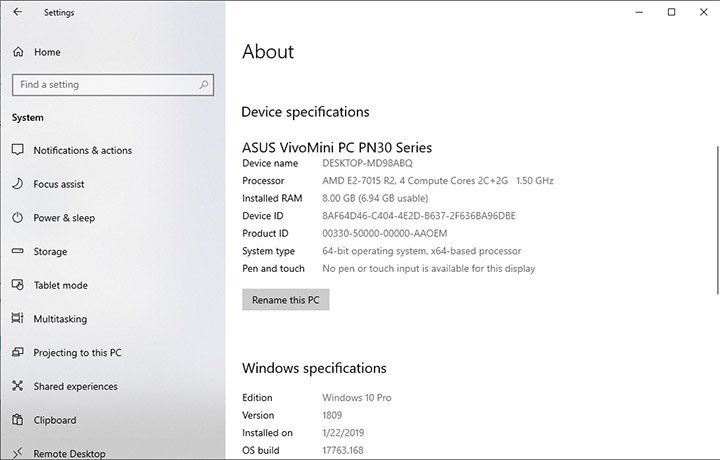

Отметим, что прошивка имеет все необходимые инструменты для тонкой настройки устройства и перейдем к программной составляющей новичка. Наш экземпляр Mini PC PN30 оказался укомплектован лицензионной операционной системой Microsoft Windows 10 Professional х64 и всеми необходимыми драйверами. Удивительно, но cреди программного обеспечения не нашлось ни одной утилиты ASUS, зато, обнаружился офисный пакет Microsoft Office 365, для полноценной работы которого требуется соответствующая подписка.

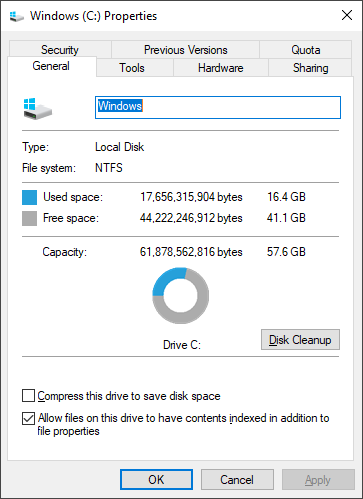

Операционная система вместе с комплектом ПО и драйверами занимают около 16,4 ГБ из доступных 57,6 ГБ, так что в распоряжении пользователей окажется примерно 41 ГБ.
Немного, но вполне достаточно для установки необходимого ПО и даже хранения кое-какой информации. А тем, кому нужно больше места на диске — могут доукомплектовать ASUS Mini PC PN30 накопителем или воспользоваться одним из многих облачных сервисов, например, тем же One Drive, который входит в подписку Microsoft Office 365.
Результаты тестирования
Общая производительность

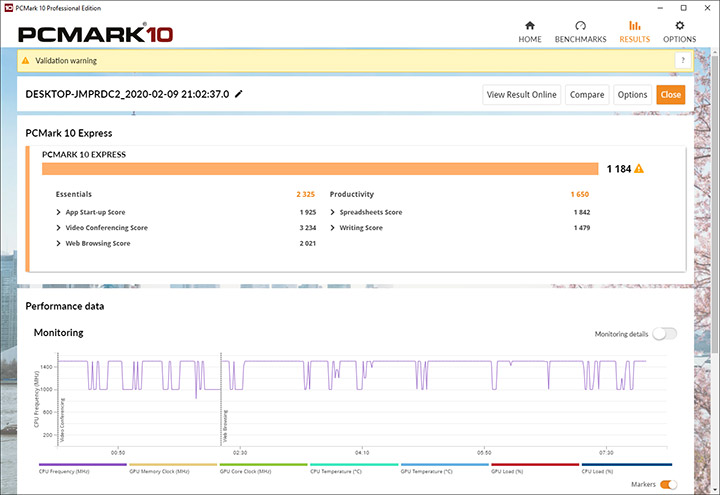

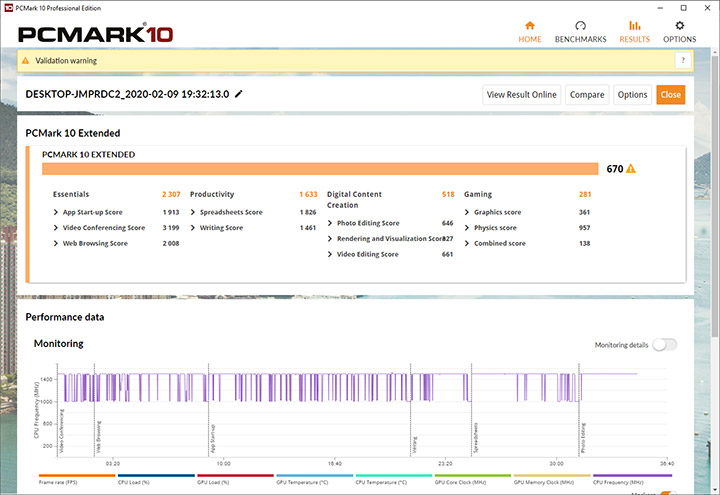

PCMark 10
Судя по результатам ASUS Mini PC PN30 в популярном комплексном тестовом пакете PCMark 10, новичок не претендует на рекорды быстродействия, но не стоит забывать, что перед нами устройство начального уровня и не стоит ставить перед ним ресурсоемких задач.

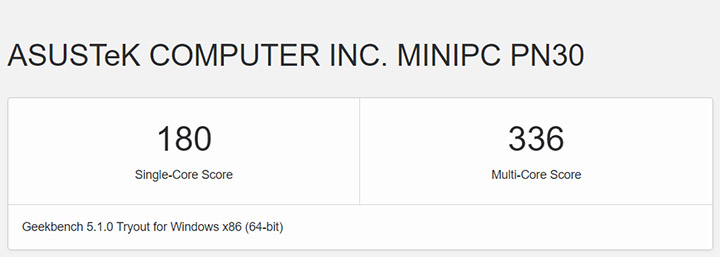

Geekbench 5.1.0
Тестирование в кроссплатформенном синтетическом бенчмарке Geekbench 5.1.0 также демонстрирует далекую от рекордной производительность.
Игровая производительность

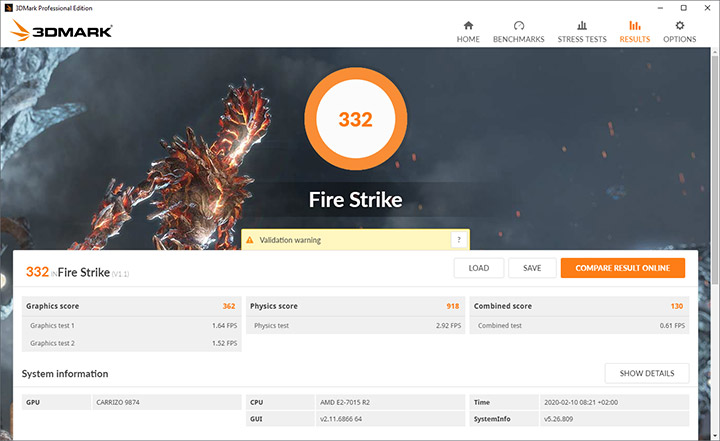

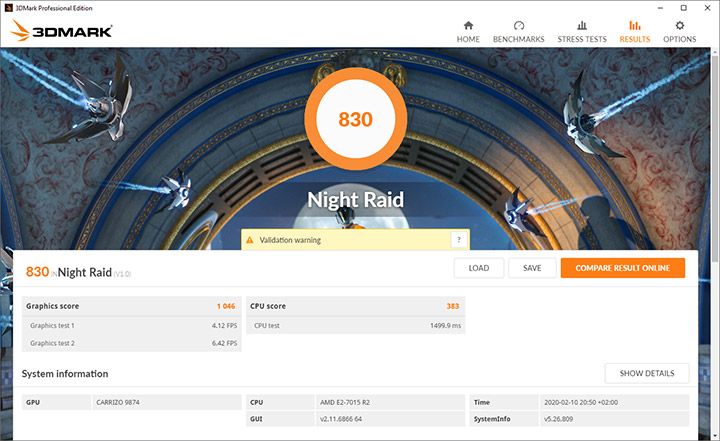

3DMark
К сожалению, даже использование сравнительного мощного графического ядра не позволило устройству показать приличных результатов в полусинтетическом тестов пакете 3DMark, и виной тому, скорее всего, невысокая производительность процессорных ядер. С таким уровнем быстродействия рассчитывать на комфортные показатели fps в современных видеоиграх не приходится даже с минимальными настройками и в разрешении 720р, так что удел Mini PC PN30 — «казуальные» игры или несложные проекты 10-летней давности.

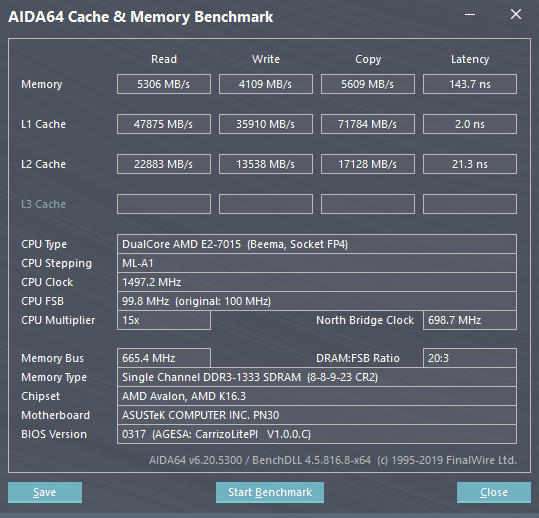

AIDA Cache & Memory Benchmark
Крайне низкие по современным меркам показатели пропускной способности ОЗУ и высокие задержки можно объяснить применением одноканальной памяти DDR3 1333 МГц, да еще и в не самой выгодной конфигурации, состоящей из двух модулей по 2 ГБ каждый. Очевидно, это не могло не отразиться на и без того невысоком уровне быстродействия.
Дисковая подсистема

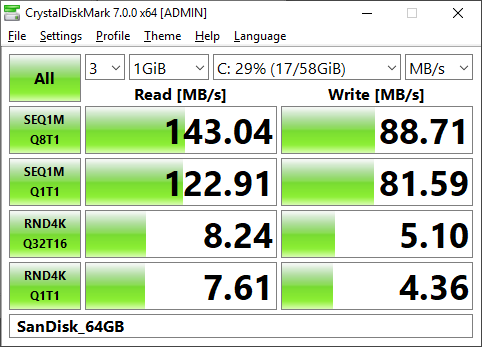

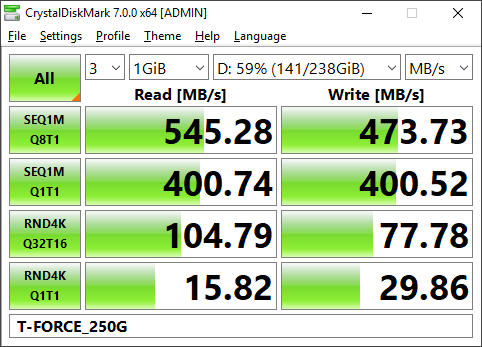

Скорость работы встроенного флэш-накопителя ожидаемо невысока, но все же показатели быстродействия с блоками 4К в десятки раз больше, чем у традиционных HDD, что делает работу за Mini PC PN30 вполне комфортной. Радует, что возможностей SoC достаточно чтобы раскрыть потенциал среднеуровневого твердотельного накопителя, такого как Team T-Force Delta, тогда как установка новейших флагманских SSD с интерфейсом NVMe выглядит не слишком оправданной.
Температурный режим и энергопотребление

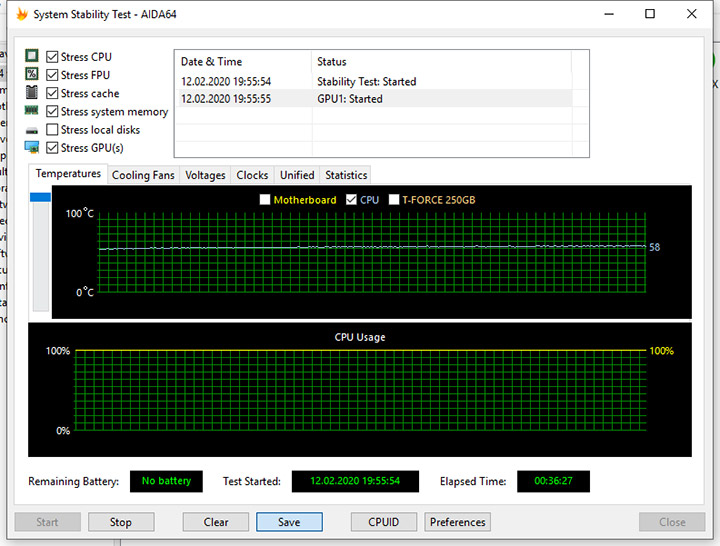

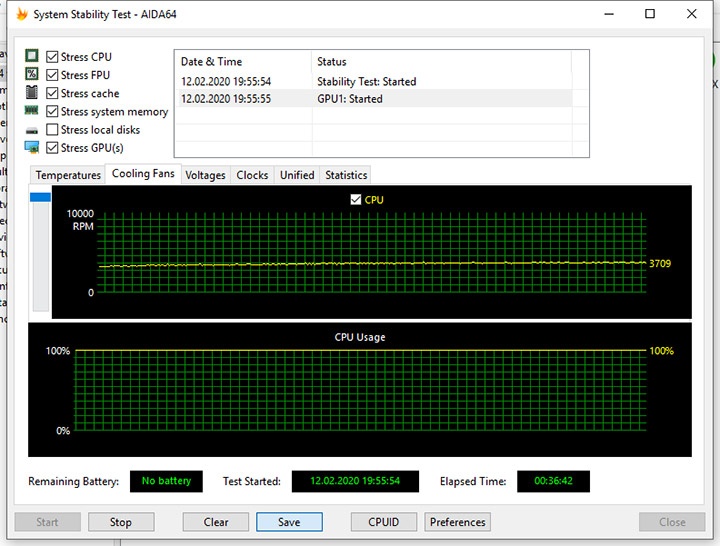

Установленная в ASUS Mini PC PN30 однокристальная система AMD E2-7015 имеет расчетный TDP 10 Вт, тем не менее, производитель предпочел использовать активную систему охлаждения. Впрочем, даже самый ресурсоемкий стресс-тест из состава AIDA 64 не сумел прогреть SoC выше 58° С. При этом вентилятор, хотя и раскрутился до 3700 об/мин, но оставался практически бесшумным уже на расстоянии 15 см от устройства.
Совершенно очевидно, что в тестах энергопотребления новичок показал отличные результаты: 5 Вт в простое и около 12–13 Вт в режиме максимальной нагрузки, что является весомым аргументом для корпоративных заказчиков, у которых парки ПК насчитывают многие сотни устройств.
Выводы
По результатам нашего знакомства ASUS Mini PC PN30 оставил по себе несколько противоречивые впечатления . На одну чашу весов легли богатый набор современных возможностей расширения, развитые функции защиты и низкий уровень энергопотребления, а также высокое качество изготовления. В то же время, на другой чаше весов — спорное решение использовать устаревшую SoC и неоптимальная конфигурация подсистемы ОЗУ, которые вместе обеспечили невысокий уровень быстродействия. Конечно, продуктивности Mini PC PN30 хватит для выполнения многих базовых задач, но во время работы с ресурсоемкими приложениями пользователи могут ощутить дискомфорт. При всем при этом рекомендованная стоимость розничных образцов составит около 250 долларов, за которые устройство может стать неплохим выбором для нетребовательных домашних или корпоративных пользователей, которые не будут ставить перед ним грандиозных задач.
