Обзор материнской платы MSI B350I Pro AC. Гадкий утенок

Компания MSI предлагает покупателю множество материнских плат для продуктов AMD Socket AM4. Формат Mini-ITX пока еще остаётся маловостребованным, однако в нём отыскать плюсы смогут даже оверклокеры.

От самых дешёвых конкурентов на рынке рассмотренное в этом обзоре устройство отличается проработкой блока VRM. В наличии у него два цифровых видеовыхода.

MSI B350I Pro AC

Дополнительный бонус — предустановленный адаптер беспроводных сетей от Intel и две съёмные антенны.

Модель MSI B350I Pro AC (MS-7A40 VER:1.1)
Официальная страница продукта в Сети msi.com
Чипсет AMD B350
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon Zen, Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 2 DIMM DDR4 SDRAM 1866/2133/2400/2667*/2933*/3200+*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 3.0 x16 (x4) — Athlon Zen
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2280) — Ryzen Series
1 x PCI Express 3.0 x2, SATA (Key M, 2280) — Athlon и A-series
Встроенное видеоядро (в APU) Radeon Series: Vega, R7, R5
Видеоразъёмы DisplayPort 1.2, HDMI 1.4
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели)
4 х 3.1 Gen1 (2 разъёма на задней панели)
4 x 2.0 (2 разъёма на задней панели)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (B350)
RAID 0, 1, 10 (SATA, B350)
Встроенный звук Codec — Realtek ALC887 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek 8111H (Gigabit Ethernet)
Intel Dual Band Wireless-AC 3168 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), пара колодок для подключения устройств RGB LED
Цена в рознице, $ 126

Упаковка и комплектация

Коробка небольшая, под стать продукту.

MSI B350I Pro AC

Сзади хватило места лишь для описания фирменных черт, акцент выполнен на аппаратной составляющей.

MSI B350I Pro AC

Внутри, кроме платы, есть:

  • многоязычное руководство пользователя;
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • карта регистрации покупателя;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • две компактные внешние антенны с возможностью фиксации в трёх положениях.
MSI B350I Pro AC

Внешний вид

Плата предназначена для разовой сборки системы и потому тут нет кнопок, переключателей, разного рода перемычек. Для облечения процедуры настройки есть комплекс из четырёх светодиодов белого оттенка EZ Debug LED. В случае необходимости сброс настроек проводится путём замыкания контактов, они распаяны рядом с гнездом для кабеля от батарейки.

MSI B350I Pro AC

На обратной стороне заметно обилие различных компонентов, используемая усилительная пластина процессорного гнезда — металлическая.

MSI B350I Pro AC

Охладитель хаба массивный, ребристый, не обременённый декоративными элементами.

MSI B350I Pro AC

Единственное посадочное место под устройства M.2 находится сзади, монтаж предусмотрен только под образцы форм-фактора 2280.

MSI B350I Pro AC

SATA-устройства в праве рассчитывать на четыре поперечных разъема. Колодки под кабели корпусных гнёзд USB (второго и третьего поколений) распаяны в правом верхнем углу. В наличии две четырёхконтактные площадки, чтобы подключить изделия с элементами подсветки типа RGB. На самой плате её нигде нет.

MSI B350I Pro AC

Близь звукового кодека находится колодка для подключения кнопок и индикаторов активности системы.

MSI B350I Pro AC

Сам кодек бюджетной модели — ALC887 от Realtek. В наличии лишь пара специальных аудиоконденсаторов. Тут же разместили площадку под кабель от корпусных аудиовыходов.

MSI B350I Pro AC

Радиаторы для силовых элементов небольшие, максимально отдалённые от сокета с целью улучшения совместимости с охладителями ЦП.

MSI B350I Pro AC

ШИМ-контроллер — популярный IR35201. Схема организации питания — 6+2 «фазы», удвоителей нет. Силовые элементы — сборки IR3555. Отмечу массовое применение танталовых конденсаторов.

MSI B350I Pro ACMSI B350I Pro AC

Оба радиатора весьма необычны. Ответственный за отвод тепла со стабилизатора SOC Voltage изготовили, очевидно, по остаточному принципу, настолько вычурно он выглядит. Неполный контакт со сборками не стал удивительным. Другое дело — основной, для CPU Voltage. Площадь основания целиком достаточна для полного соприкосновения с нуждающимися в отводе тепла компонентами. И всё же чуть большей могла бы стать площадь у промежуточного теплопроводника.

MSI B350I Pro AC

Образцовый конкурент — ASUS ROG Strix B450-I Gaming — имеет меньшее число гнёзд на задней панели, потому здесь никаких замечаний у меня нет.

MSI B350I Pro AC

Возможности UEFI

Для обновления прошивки я использовал фирменную утилиту от MSI — M-Flash, расположенную прямо в UEFI.

MSI B350I Pro ACMSI B350I Pro AC

Первый вариант отображения UEFI — упрощённый. Он предоставит базовую информацию о системе. Есть возможность использовать русскоязычную локализацию. Реализован быстрый поиск параметров. Доступен список из пяти профилей, где можно сконцентрировать наборы из нужных переменных для ускоренного к ним доступа.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Управление работой вентиляторов находится в Hardware Monitor. Использовать можно два устройства. Для выбора доступно два датчика на роль опорной температуры и пара способов управления устройствами.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Структура расширенного меню равноценна всем прочим изделиям от MSI.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

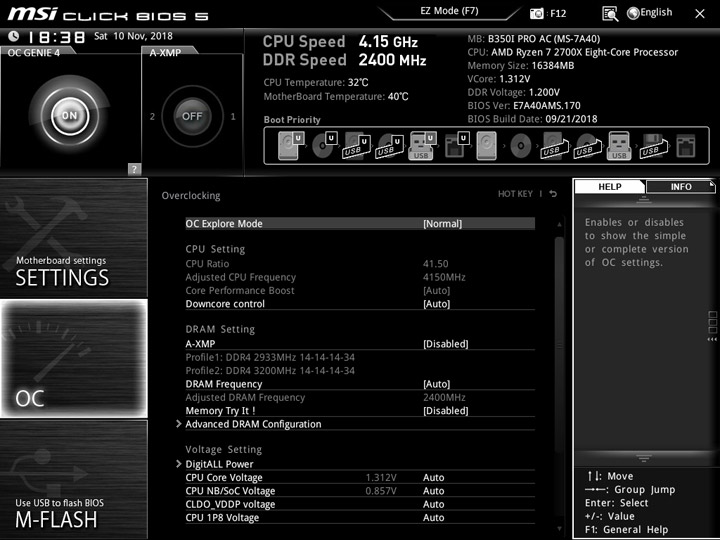

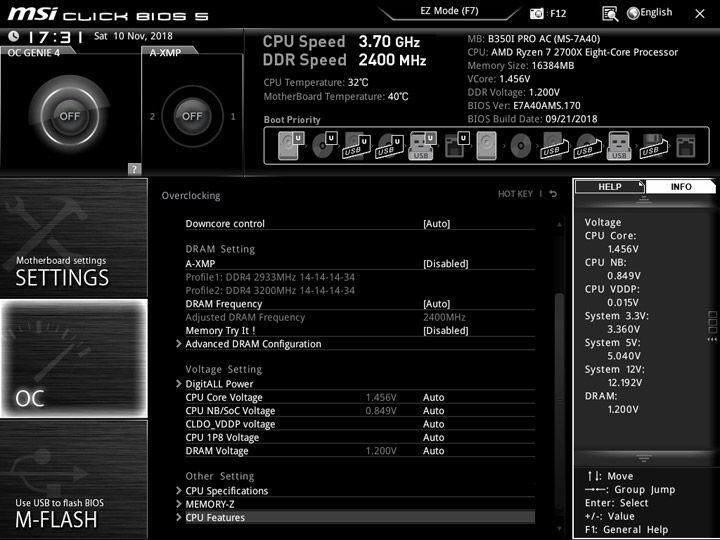

Под разгонные мероприятия выделено множество пунктов. Упрощённые механизмы — OC GENIE, A-XMP. Ускоренный подбор режимов работы DRAM также есть, как и полный доступ к глубоким настройкам.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

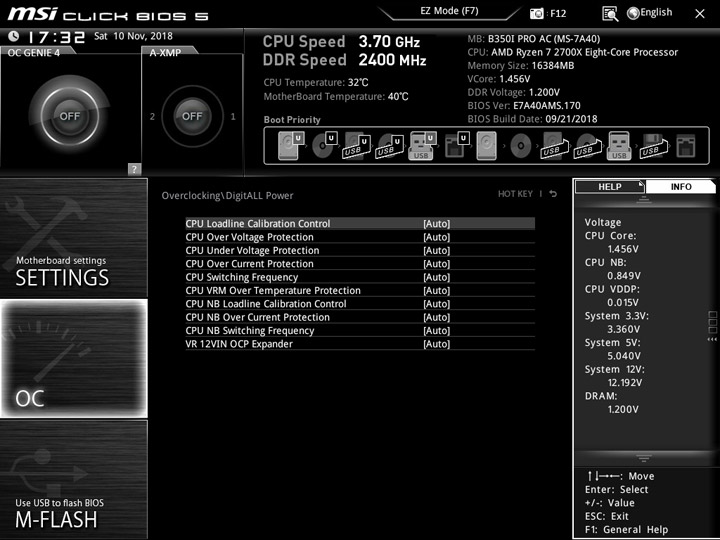

Есть и профили LLC. В последней версии прошивки их было… 29 видов! Как для CPU, так и для SOC Voltage. Вероятно, имеет место ошибка, справочное поле справа отображало информацию о восьми пунктах.

Установка напряжения возможна лишь способом его фиксации.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Самые важные переменные собраны в общую таблицу.

Параметр Диапазон регулировки Шаг
CPU Ratio (Multiplier) 8,00–63,75 0,06...0,25
CPU Loadline Calibration Control Auto/Mode 1…8 1
CPU Core Voltage (В) 0,9–1,7 0,0125
CPU NB Loadline Calibration Control Auto/Mode 1…8 1
CPU NB/SoC Voltage (В) 0,9–1,4 0,0125
DRAM Frequency (МГц) 1333–2400
2666–4200
266,7
66,7
DRAM Voltage (B) 0,8–2,0 0,01
CPU 1P8 Voltage (В) 1,6–2,4 0,01
GFX Clock Frequency (МГц) 200–2000 1
CPU VDDP voltage (В) 0,9–1,4 0,0125

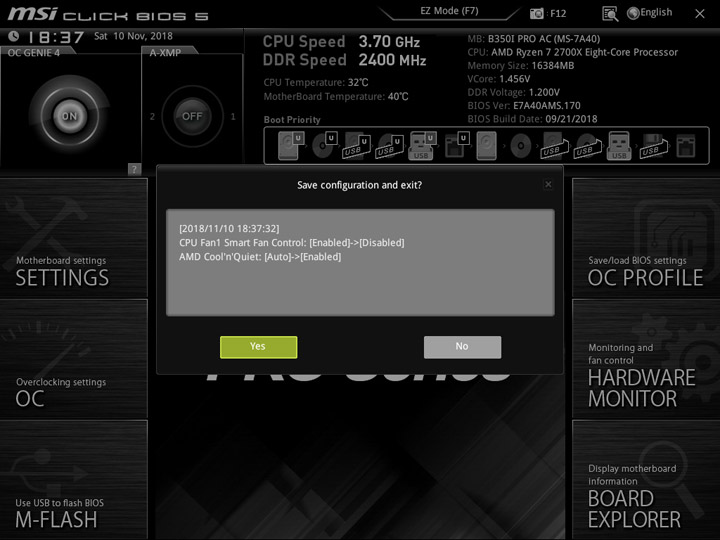

Реализованы шесть внутренних профилей под хранение настроек системы, им можно присваивать имя.

Справа находится экран с отображением текущих параметров, он вручную меняется местами со справочным полем.

MSI B350I Pro ACMSI B350I Pro AC

Обозреватель оборудования, давний инструмент в UEFI от MSI, работал исправно.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Появление APU прибавит несколько пунктов, на которых акцентированы следующие снимки экрана:

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Комплектное ПО

Отсутствие игровой профориентации сказалось на списке фирменного ПО. Он заметно скромнее, не хватает бонусов для работы сети и звука, сопоставляя возможности с другими платами MSI.

  Программное обеспечение
Фирменное Command Center, Live Update 6, Mystic Light, RAMDisk, Smart Tool, Super Charger, X Boost
Дополнительное MSI GAMING CPU-Z (freeware)

Live Update 6 — первое, с чем лучше всего начать работать. Этот помощник в состоянии отследить наличие самых свежих версий драйверов и ПО (как от MSI, так и от других вендоров), загрузить и установить их без лишних телодвижений.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Программа помещает себя в автозагрузку, по расписанию она самостоятельно будет организовывать сеансы связи с серверами, но всё это можно настроить или вовсе отключить. Она содержит мастер для регистрации приобретённого оборудования (это ускоряет доступ к техподдержке).

MSI B350I Pro AC

Command Center ничем не расширит возможности UEFI, но даст возможность «на лету» менять, скажем, напряжение DRAM. Также комплекс вполне способен правдиво предоставлять значения про системные параметры. Модуль по управлению вентиляторами имеет худший набор возможностей относительно базиса в UEFI, зато тут можно калибровать охладители.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Подсветки на плате нет, потому управлять можно лишь внешними устройствами. Возможности комплекса Mystic Light достаточно скромные, выбор есть среди готовых оттенков цветов и сценариев, их число не так велико, как у других, более дорогих изделий, где реализован полноценный доступ к цветовой палитре.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

RAMDisk может оказаться полезен тем, кто планирует ускорить систему в отдельных сценариях. Настройки также будут доступны и через Диспетчер Устройств Windows.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Не слишком прозрачно устроенный X-Boost открывает доступ к управлению портами USB, что пригодится при эксплуатации оборудования VR.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Наладка звучания происходит при использовании фирменного конфигуратора от Realtek. Бонусов для этих целей, напомню, не предусмотрено. ALC887 местами способен удивить. При наличии простой, спокойной и лёгкой композиции нет проблем с достоверностью звучания любого инструмента, сцена выстроена точно и прозрачно. Усиление активности музыкантов, мощности, скорости постепенно доводит ситуацию до «каши», когда отделить один источник звука от другого уже проблематично. Теряются детали, смазываются звуки на ВЧ, появляется сипение и гул в НЧ, а лязг в области средних частот скорее утомляет, чем приносит радость. Словом, такой источник хорошо подходит для разговоров по видеочату и аудиокниг. На сложных вещах как минимум не хватает ОУ, потому даже наличие внешнего усилителя не спасёт ситуацию и потребуется искать другое оборудование для воспроизведения любимого аудиоконтента.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Сетевая инфраструктура дополнена двухдиапазонным адаптером от Intel.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Стоит особо отметить наличие термодатчика VRM, как это было и у прочих устройств MSI с хабами трёхсотой серии. Утилита AIDA64 отображает температуру в той области под видом сенсора Motherboard.

MSI B350I Pro AC

Тестовый стенд

В состав открытого стенда вошли:

  • процессор: AMD Ryzen 7 2700X (3,7 ГГц);
  • кулер: Noctua NH-U12P + Nanoxia FX12-2000;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill Flare X F4-3200C14D-16GFX (2x8 ГБ, 3200 МГц, 14-14-14-34-1T, 1,35 В);
  • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
  • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: SilverStone SST-ST65F-PT (650 Вт);
  • операционная система: Windows 10 Pro x64;
  • драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 18.10.1018, GeForce 397.93 (24.21.13.9793), PhysX 9.17.0524.

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

Продукт Версия микрокода AIDA64 BenchDLL Windows 10
MSI B350I Pro AC 1.70 5.98.4832 4.3.784-x64 10.0.17134.407
10.0.17134.376

Общие сведения о быстродействии системы можно получить из обзора Ryzen 7 2700. О разгоне старшей версии — Ryzen 7 2700X — мы рассуждали в материале об ASUS ROG Crosshair VII Hero (Wi-Fi).

Разгонный потенциал

Ход экспериментов с использованием B350I Pro AC продемонстрировал весьма нетривиальные результаты, потому эту рубрику я разобью на две части. В первой все шаги будут традиционными для цикла обзоров плат с использованием Ryzen 7 2700X. Во второй части немного больше времени я выделю для разогнанной памяти.

Часть I. DRAM Frequency ≤ 3200 MHz

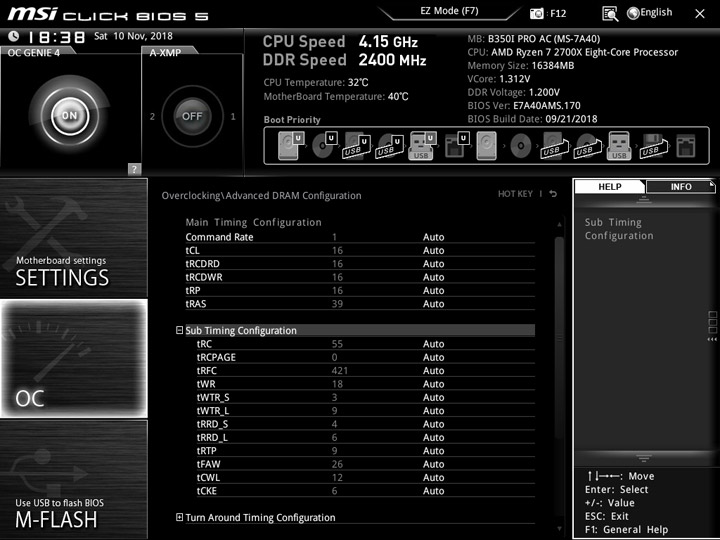

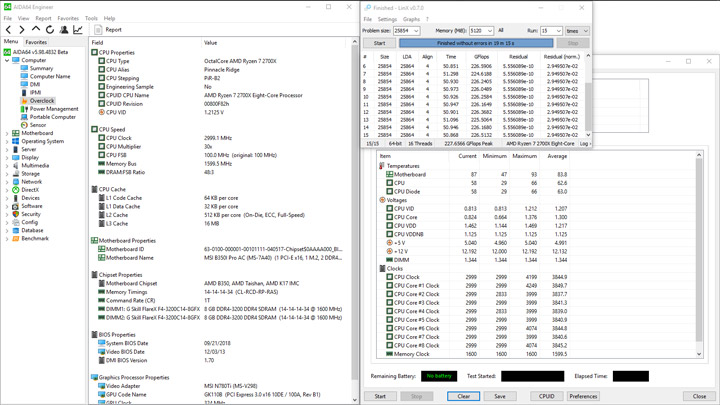

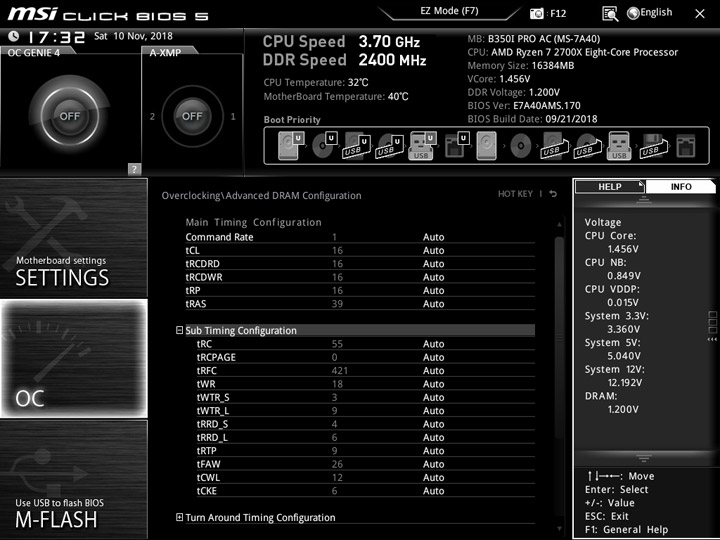

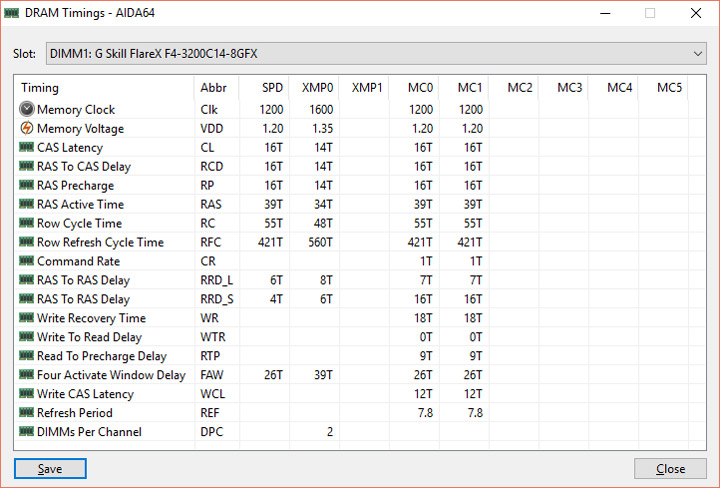

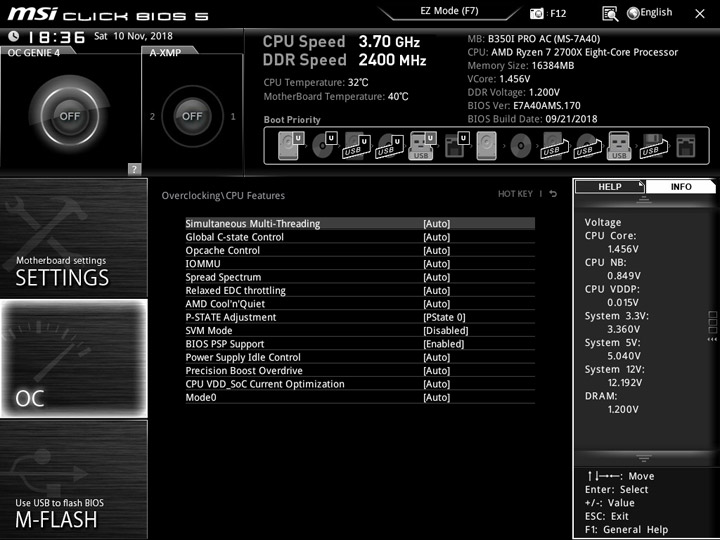

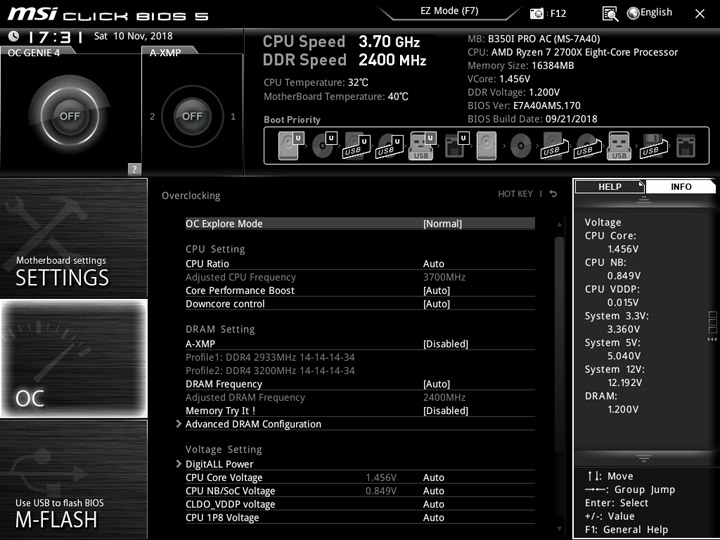

Перед началом экспериментов я проверил как ведёт себя система с начальными настройками.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

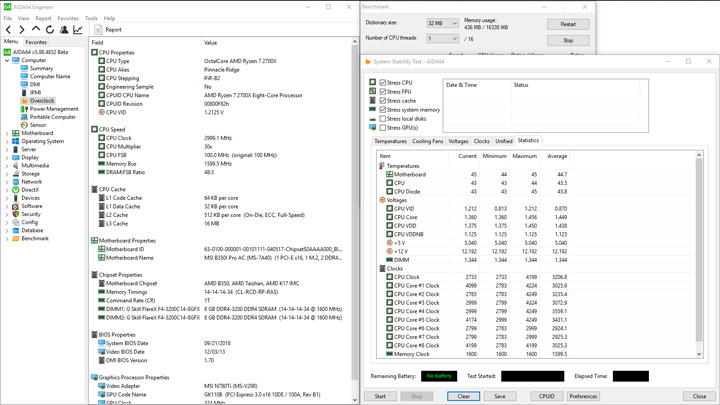

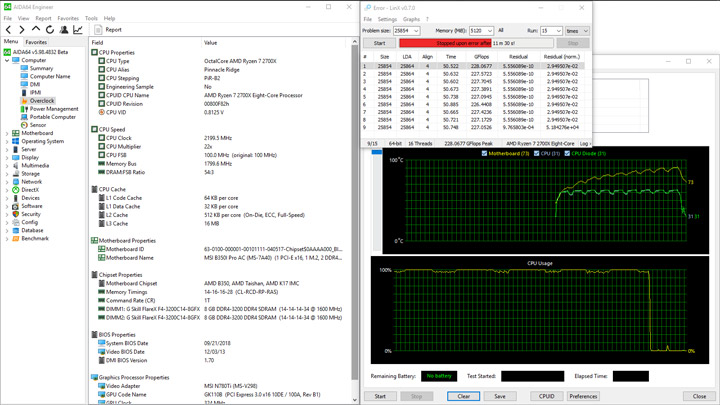

Вслед за ASUS EX-A320M Gaming, появился ещё один пример работоспособности ускоряющих технологий последних версий у Ryzen 7 2700X, теперь — на MSI B350I Pro AC. Частота ядер является динамической, но есть отчётливые доказательства ускорения отдельных до 4,2 ГГц и выше. Комплексная нагрузка посредством LinX происходила при частотах выше, чем 4 ГГц (в отдельные промежутки времени), а средняя оказалась близка к 3835 МГц. Обозначенная работа ПК является актуальной для настроек с частотой ОЗУ, равной 2400 МГц.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

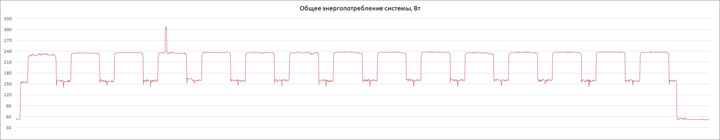

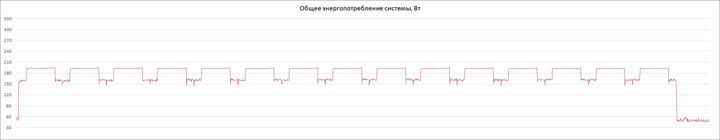

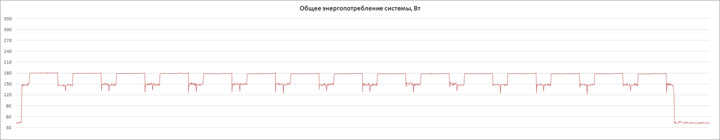

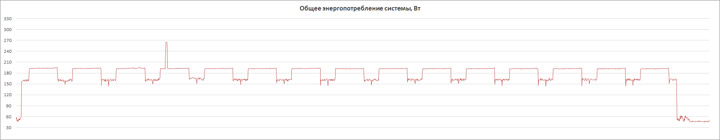

Потребление уложилось в границы 40–182 Вт, цифры заметно меньше, чем было у соперника на хабе А320. Также интересен нагрев. Датчик в AIDA64 нарастал до 92 °C, я же смог найти место с 88 °C, выполняя замеры пирометром. Радиатор грелся до 67 °C на верхней грани (речь про основной, ответственный за напряжения ЦП). Деактивация экстремальной нагрузки (LinX) достаточно быстро уменьшала нагрев стабилизатора.

MSI B350I Pro ACMSI B350I Pro AC

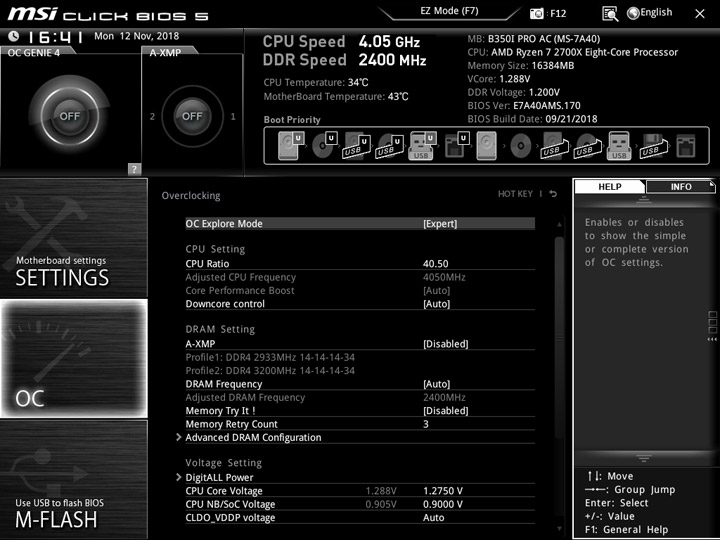

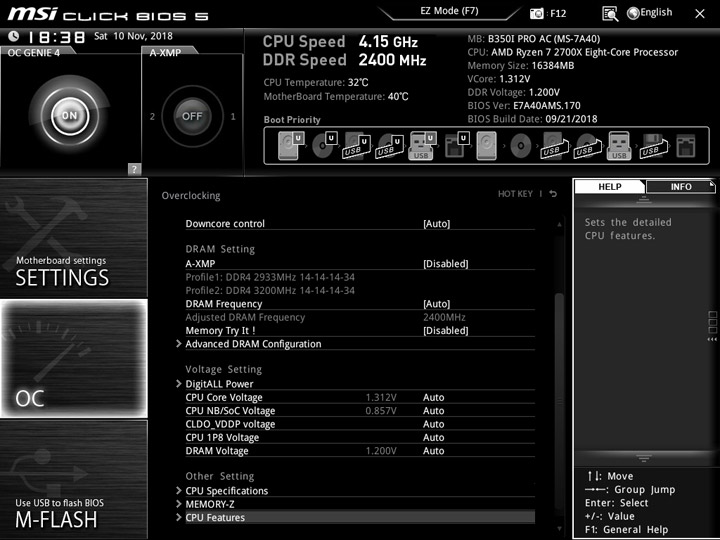

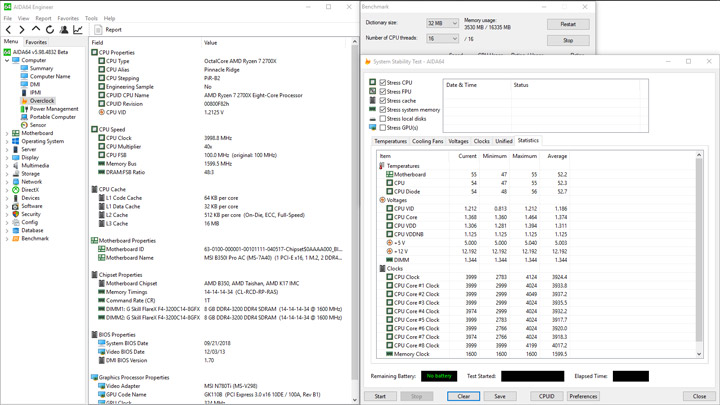

Переходим к разгону. Базовая частота фиксирована и менять её нельзя. Фирменный профиль, называемый Game Boost у игровых плат, здесь принял облик OC Genie 4. Его активация устанавливает множитель у Ryzen 7 2700X на амбициозную отметку x41.5, при этом DRAM остаётся в штатной позиции.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

В отличии от положения дел на MSI B450 Tomahawk, здесь система не только сплоховала в LinX, а не смогла работать даже в 7-Zip, привлекая все ресурсы ЦП. Очевидно, установка 1,3 В вкупе с автоматическим планом LLC совсем не то, что нужно для стендового процессора.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

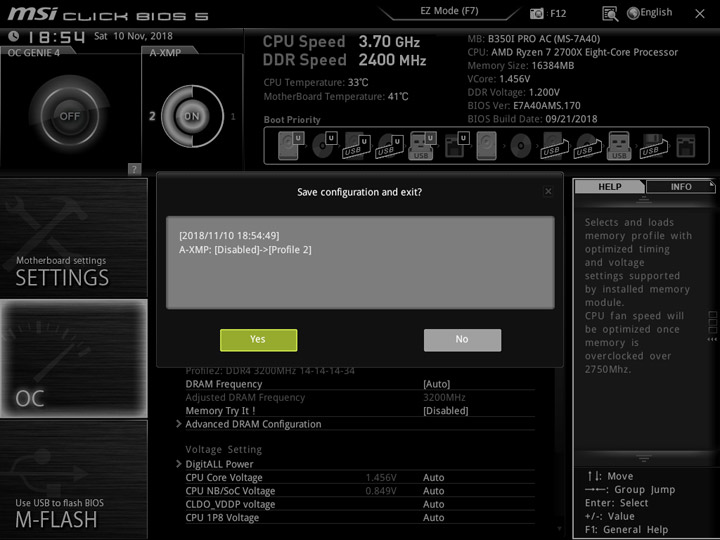

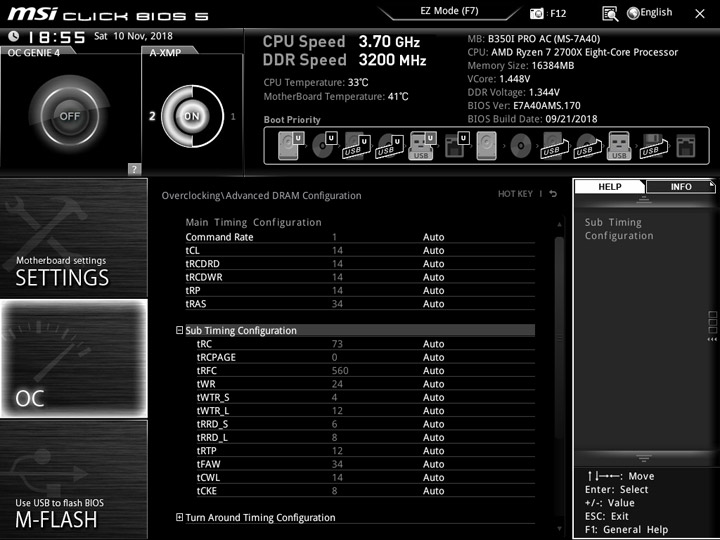

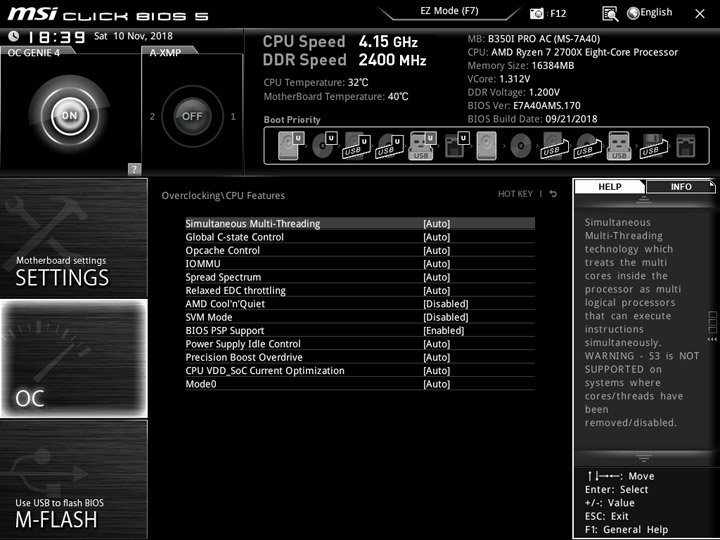

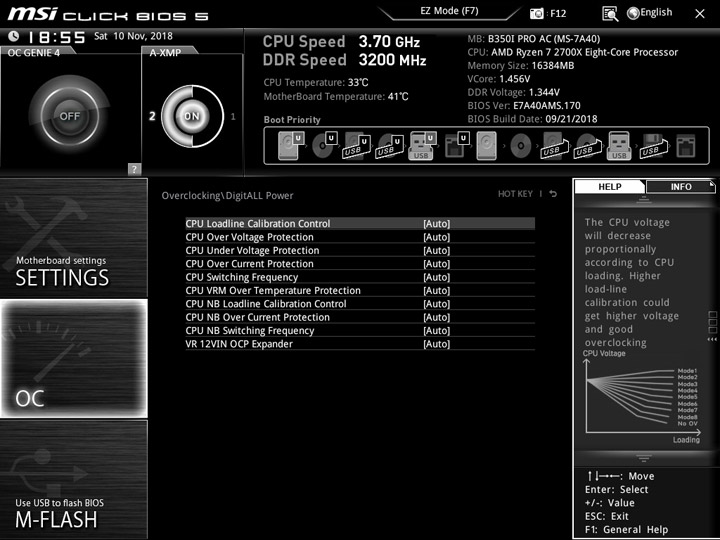

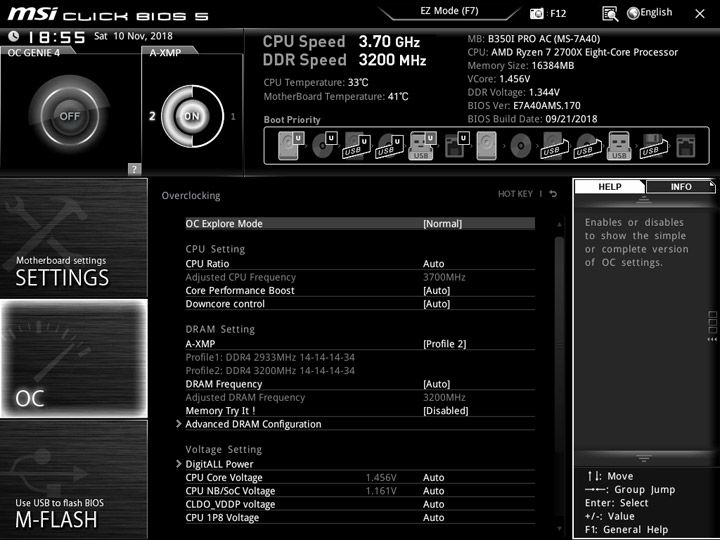

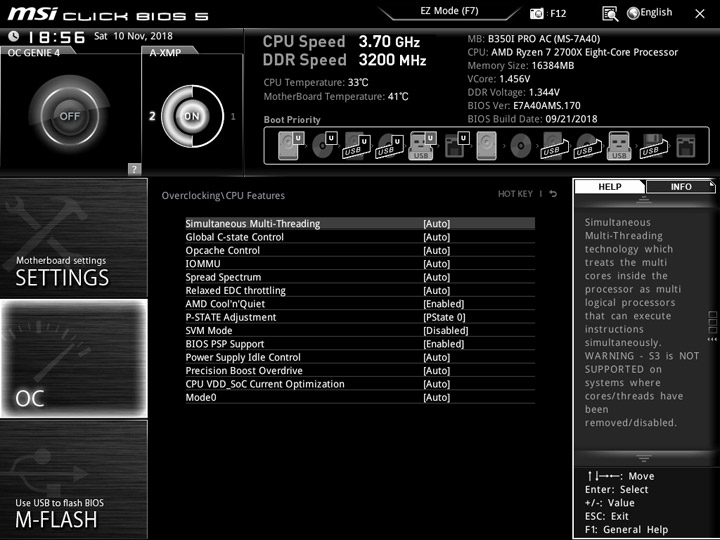

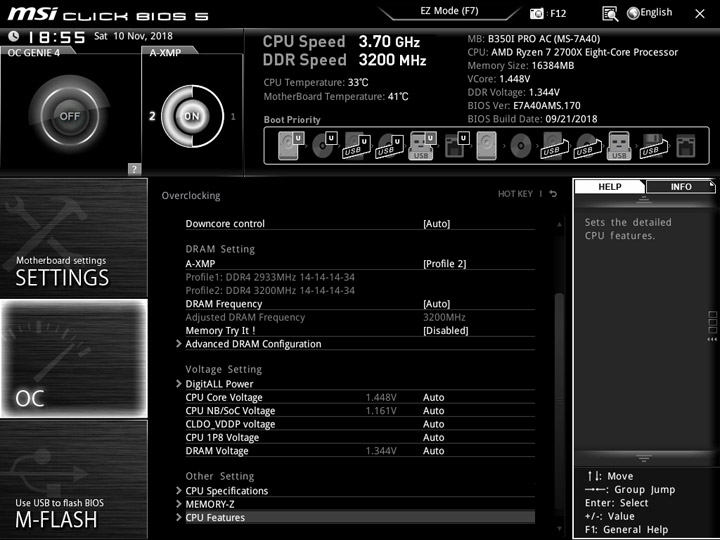

Переключим внимание на автоматический «разгон» памяти, когда форсируется профиль XMP.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

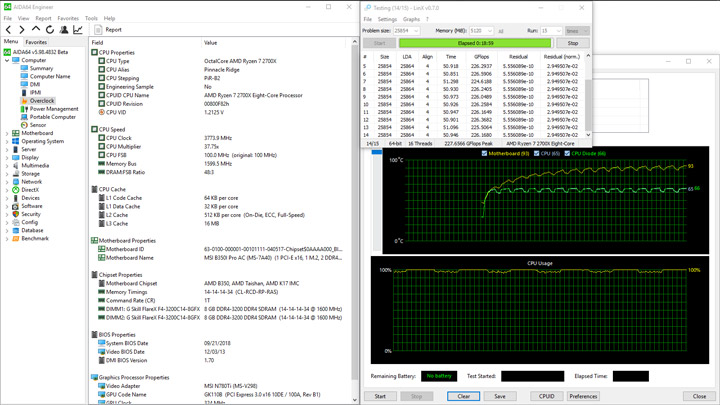

Заметен возросший уровень SOC Voltage, повысилось оно и на модулях ОЗУ. Без корректировки настроек все функционировало без ошибок, то есть память в один момент заработала на частоте 3200 МГц. При этом рост производительности системы, подтверждающийся выступлениями в бенчмарке 7-Zip, никак не повлиял на автоматически устанавливаемую частоту ЦП в LinX, другими словами, она не снизилась, а осталась на том же уровне!

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

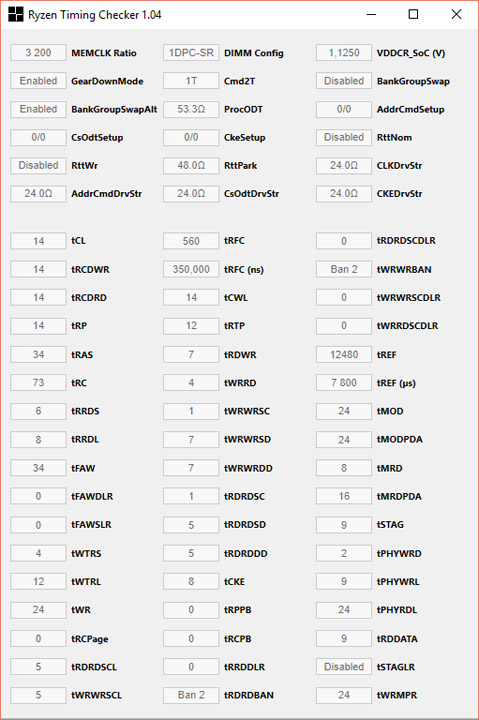

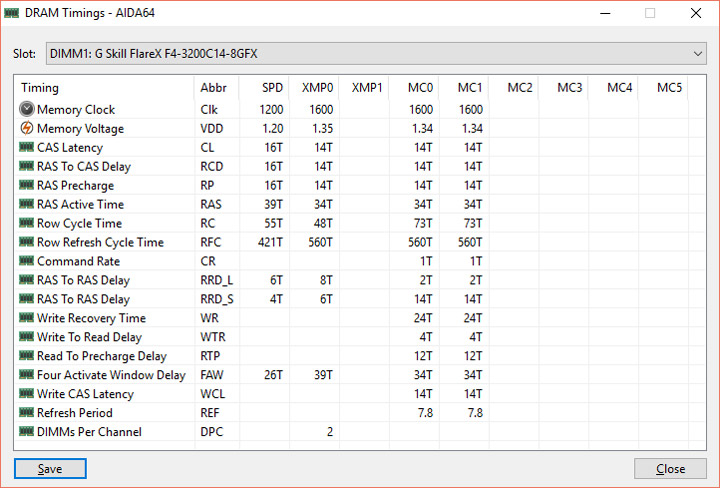

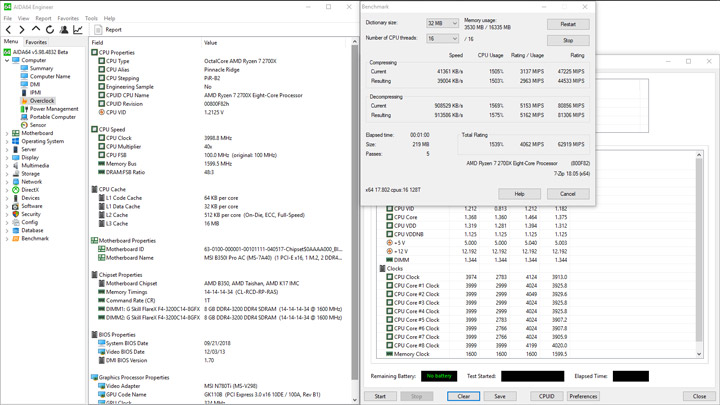

Любопытно отследить влияние повышенных напряжений DRAM и SOC на рост потребления электрической энергии нашим стендом. Новые рамки — 45 и 196 Вт (без учёта всплеска, вызванного фоновой активностью Windows 10). Нагрев VRM вырос всего на один градус.

MSI B350I Pro AC

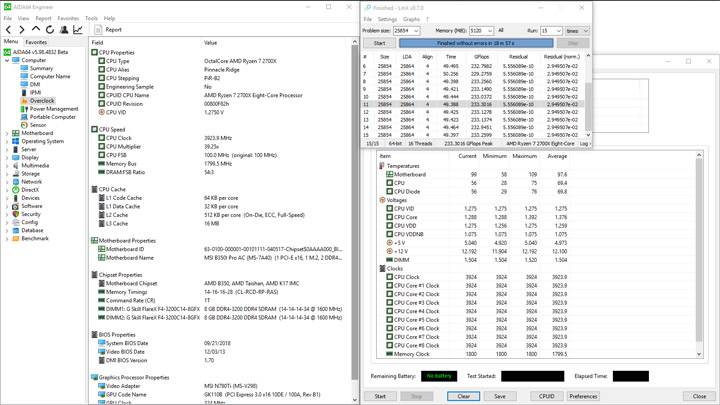

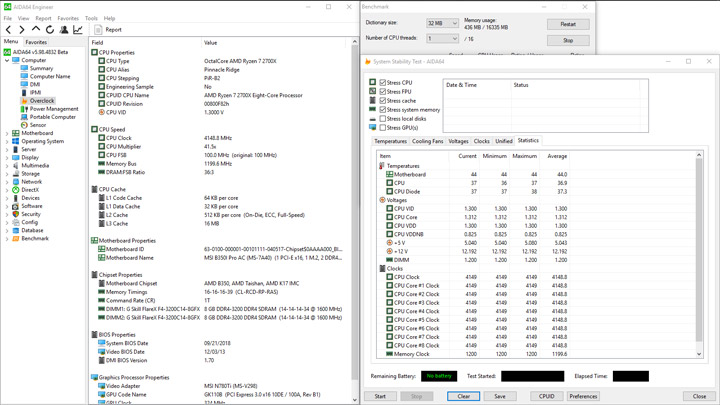

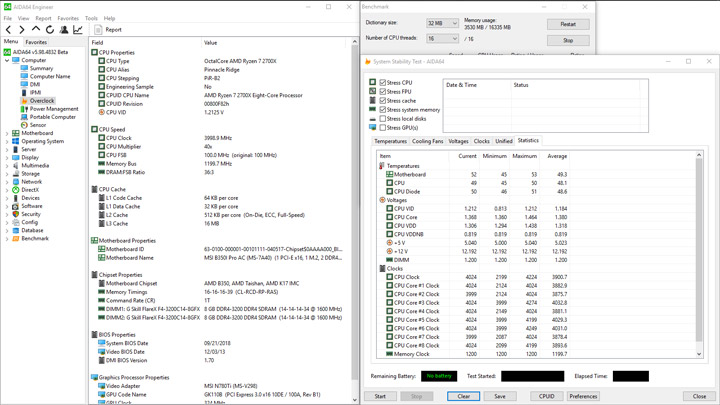

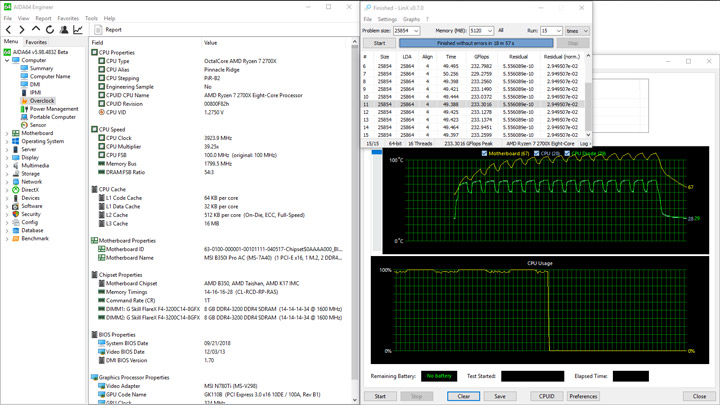

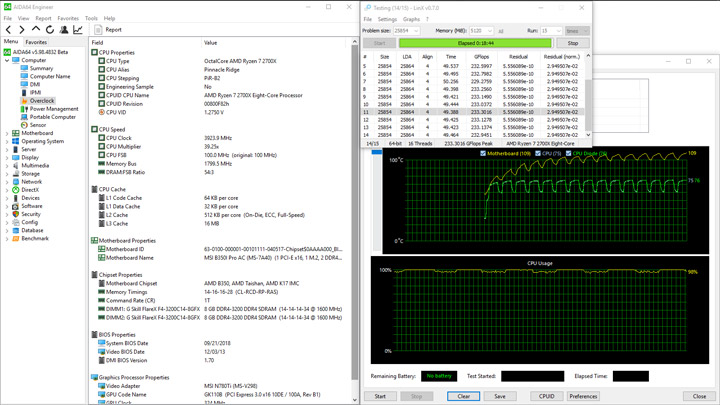

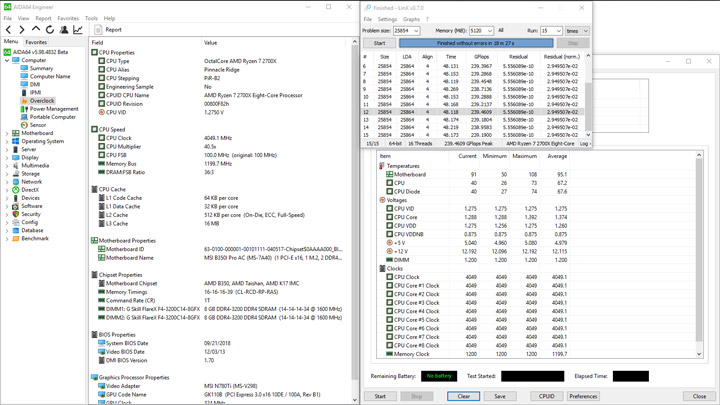

Дальнейший ход испытаний с этим CPU обычно предполагает его разгон до выверенных 4,125 ГГц, однако сегодня преградой станет мощность стабилизатора питания на плате. Работа на предельных напряжениях связана с его достаточно скорым разогревом до 100 °C и выше, а значит амбиции придётся поумерить. Эксперименты я остановил, добившись стабильности с множителем x40.5 и установленным для этих целей CPU Voltage на позиции 1,275 В. Профиль LLC — наивысший, также слегка наращивалось DRAM Voltage ввиду снижения его уровня относительно фиксированных отметок в UEFI.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

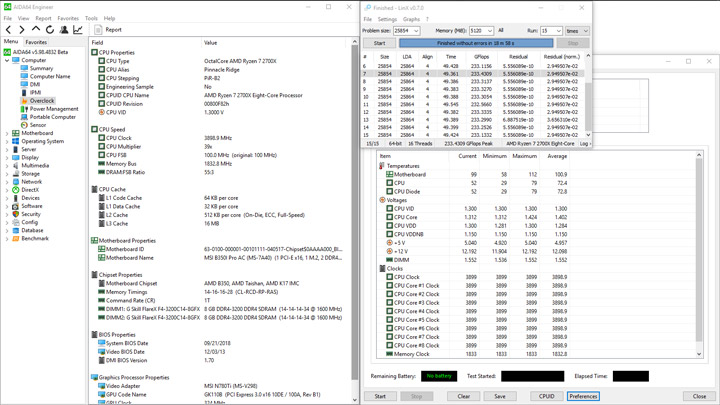

Напряжение процессора характеризовалось действующими величинами в пределах 1,256–1,275 В. Для SOC Voltage также характерно заниженная относительно выставленной величины, но значения 0,875 В оказалось достаточно для тестовых сценариев. Максимальный нагрев платы по встроенному датчику показал 108 °C. Напомню, сторонние техники охлаждения не использовались.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

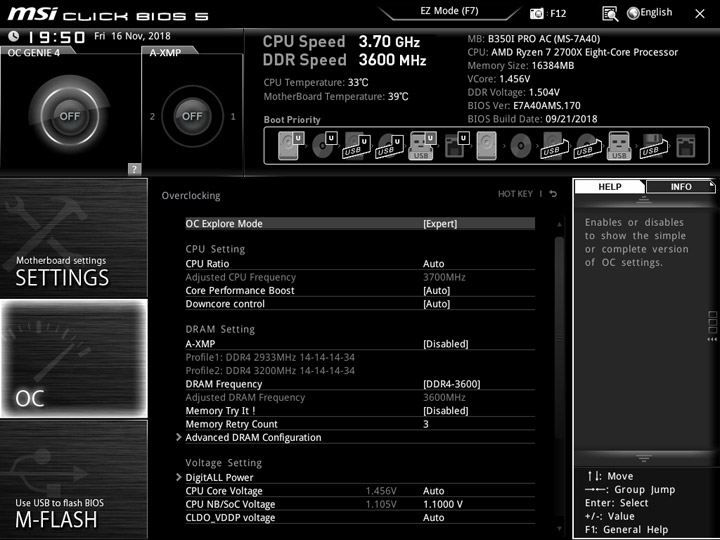

Часть II. DRAM Frequency > 3200 MHz

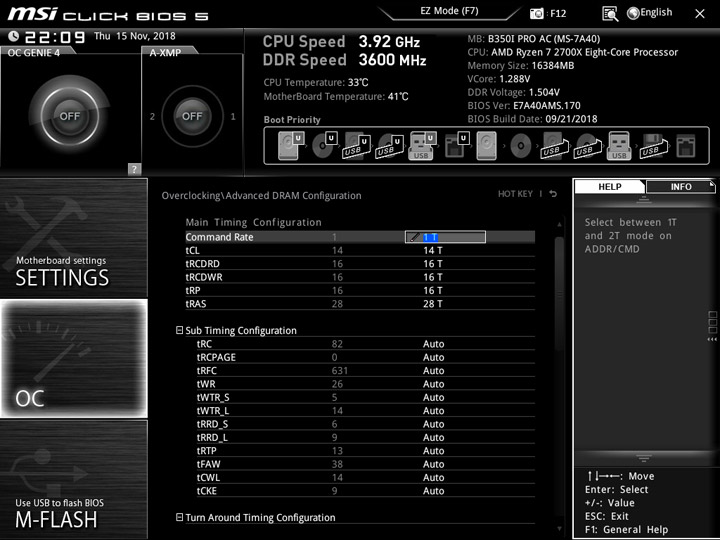

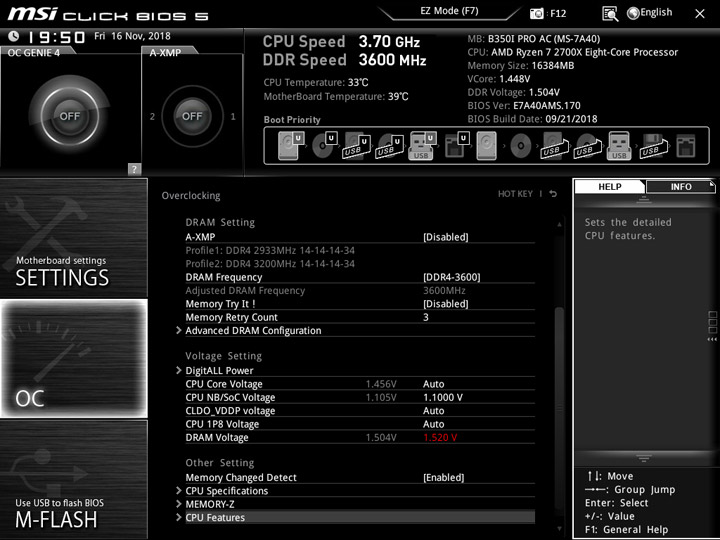

Оценка возможностей устройства проводилась при таких базисных настройках: задержки форсировались лишь первичные, схема — 14-16-16-16-28-1T, дополнительно активировался пункт ProcODT, значение — 53,3 Ом.

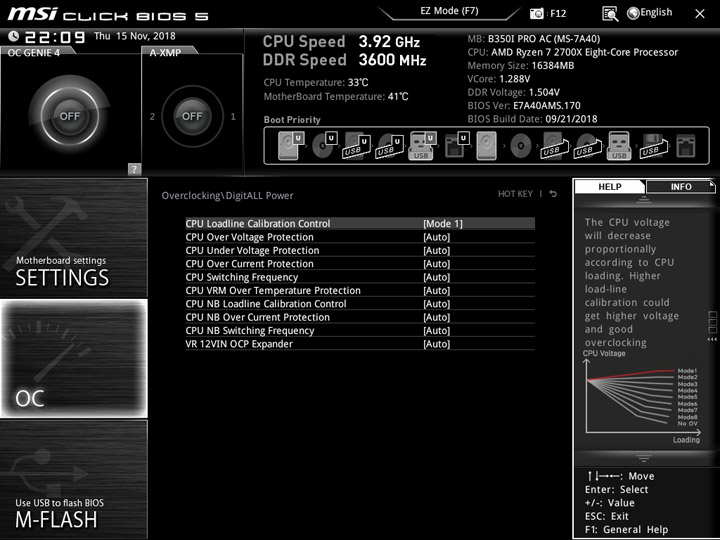

Опыты с последующей стабилизацией системы показали — возможна работа ПК с частотой ОЗУ, равной 3666 МГц. Тогда не было превышения порога в 1,5 вольт для модулей. Однако традиционную нагрузку — LinX с профилем 5 ГБ — она уже не выдерживала, первый же замер сигнализировал об ошибках.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

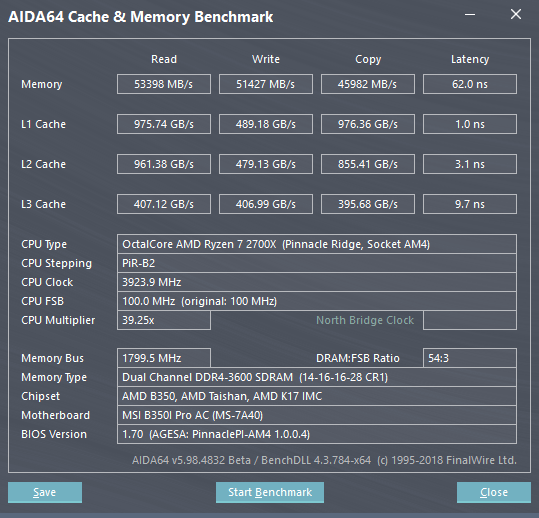

Без серьёзных акцентов на стабильности, можно было и тут достигнуть определённых успехов. Например, пойдя путём уменьшения нагрузки на ЦП, скажем, снижая его тактовую частоту.

MSI B350I Pro AC

Повышение питающего напряжения DRAM выше 1,5 вольт без специального послабления множителя ЦП тоже даёт плоды. Тут же нарастал и уровень у SOC Voltage.

MSI B350I Pro AC

Но все эти кратковременные замеры не показывают истинного положения дел. Для нашего традиционного тестового отрезка в LinX, продолжительностью около 20 минут, я так и не смог подобрать необходимый набор из пунктов UEFI, несмотря на повышение отдельных групп напряжений до явно избыточных. Есть и польза от проведённых экспресс-сценариев — при определённых условиях всё же можно было заявлять про работу памяти с частотой 3666 МГц на этом устройстве. И такой результат на сегодня — рекордный в нашей лаборатории.

MSI B350I Pro ACMSI B350I Pro AC

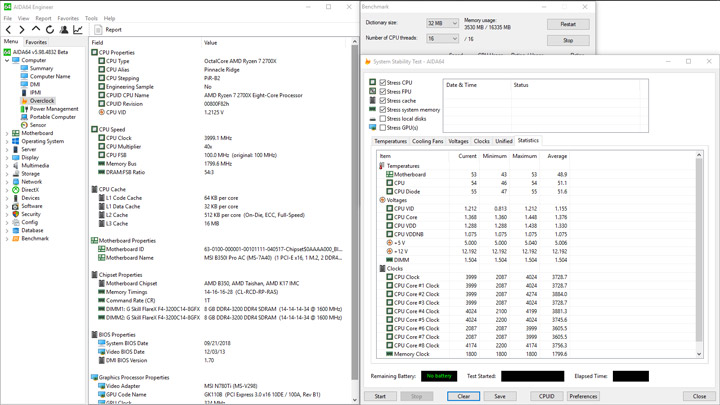

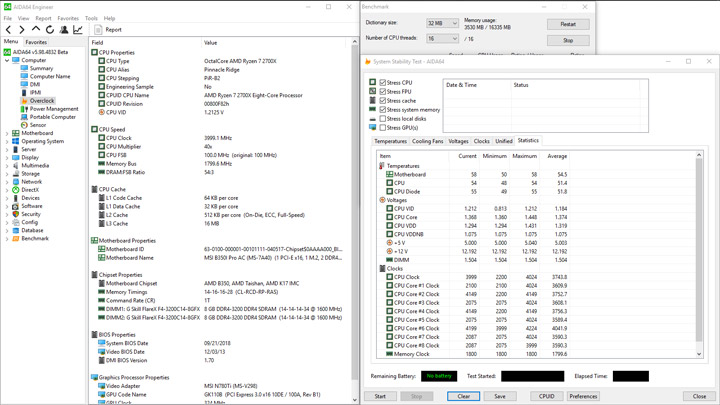

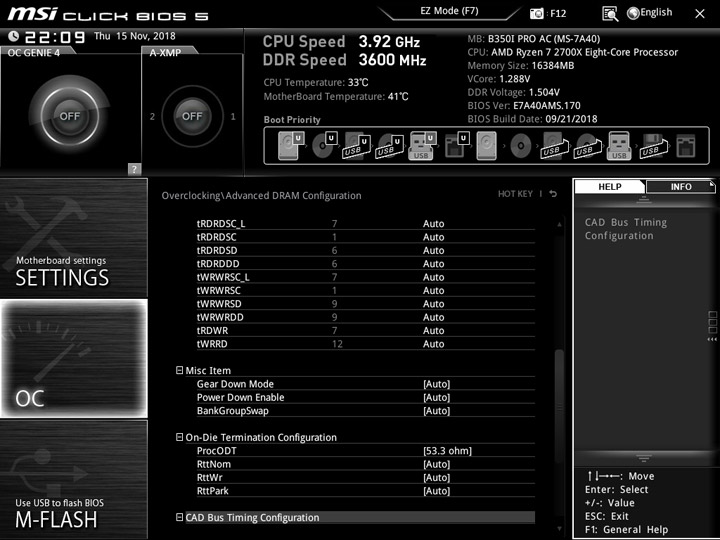

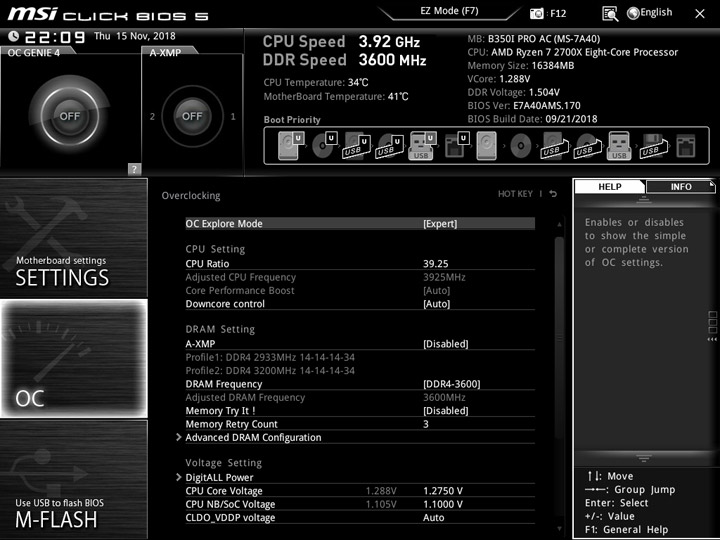

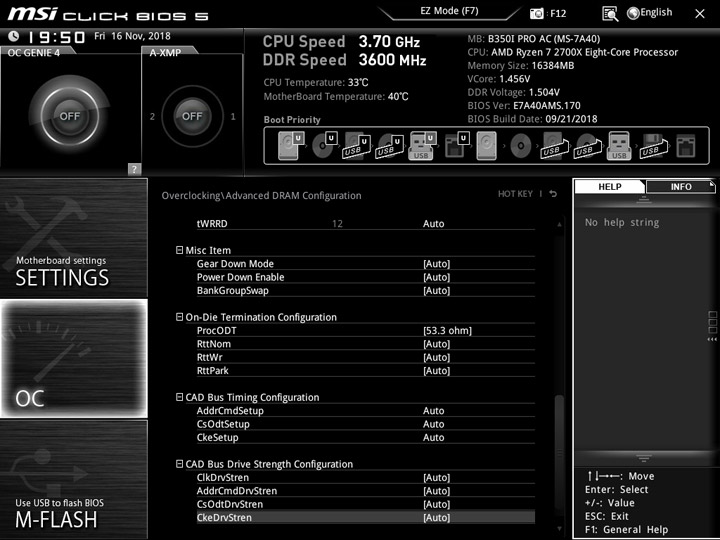

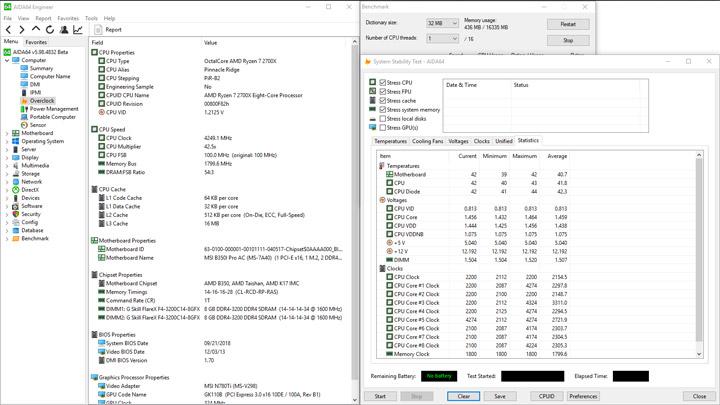

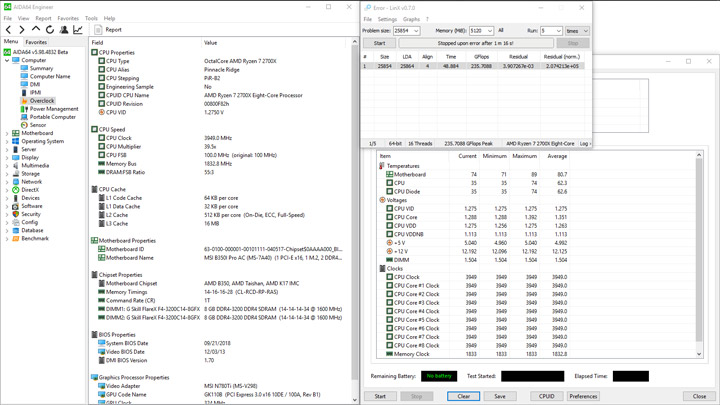

Полноценную стабильность удалось довольно легко зафиксировать на частоте 3600 МГц, что совпадает с результатом, прежде полученным на ещё одной компактной плате — ASUS ROG Strix B450-I Gaming. При этом не было необходимости излишне повышать напряжение и на SOC, и на самих модулях. Кроме того, ядра ЦП также были ускорены, насколько это позволил VRM и его нагрев. Я остановился на отметке x39.25 в паре с напряжением 1,275 В, установленных в UEFI.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Средним напряжением на памяти стали 1,504 вольт, у VDDNB — 1,075 В, отдельного подбора профиля LLC не потребовалось. Процессорное уложилось в границы 1,256 и 1,275 В. Словом, относительно его тестов при частоте ОЗУ 2400 МГц и экспериментов с наращиванием множителя пределы величины не изменились.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Хочется отметить небывало низкую температуру ЦП как для этого участка теста. Чего не скажешь про VRM, ведь именно он стал основным ограничителем в ускорении процессора. В моменты получения с датчика в AIDA64 величины уровня 111 °С, я мог зафиксировать 107 °C на тыльной стороне устройства, тут же радиатор грелся до 77 °C. Потребление энергии стендом очертило границы 51 и 238 Вт (не принимая во внимание очередной всплеск потребления).

MSI B350I Pro AC

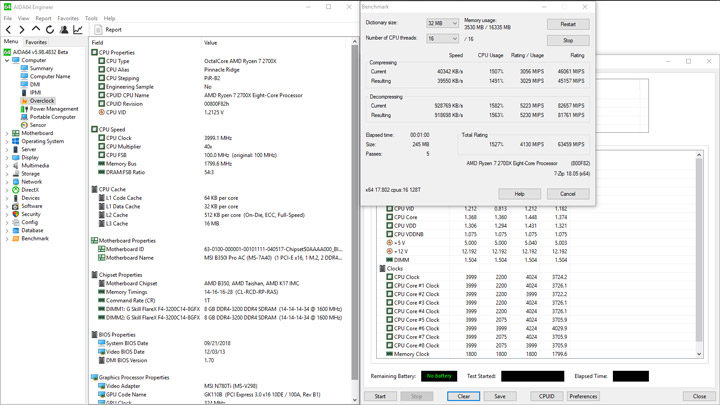

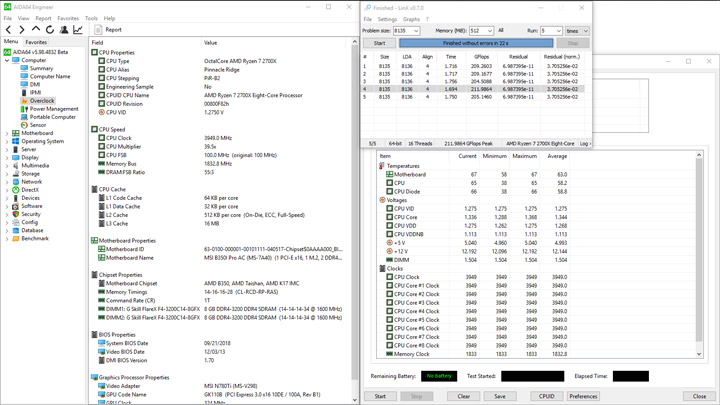

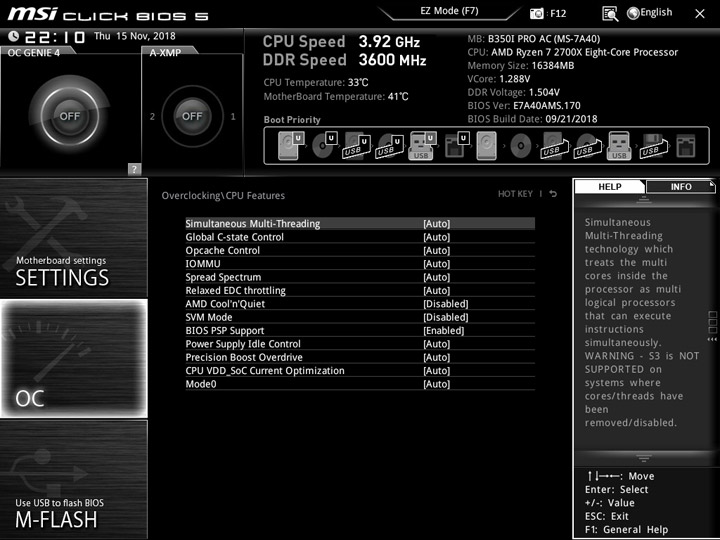

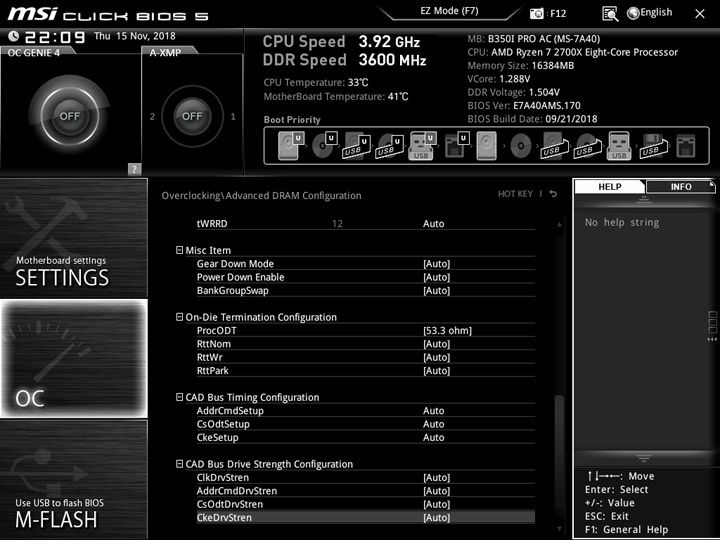

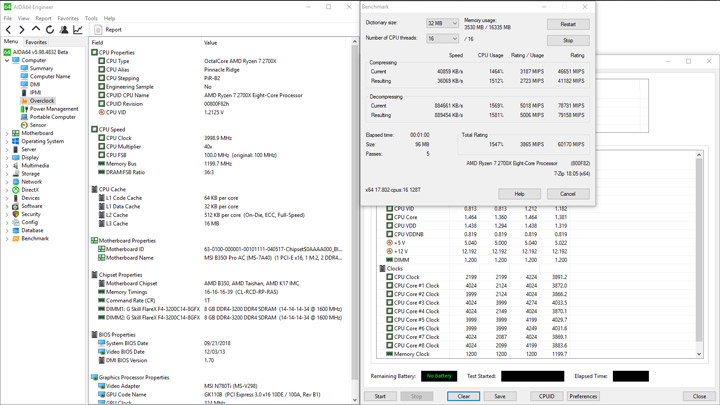

Учитывая способность Ryzen 7 2700X к автоматическому повышению частот до весомых отметок, я решил проверить, как изменится поведение системы при радикально ускоренной DRAM вручную. Однако ситуация оказалась безрадостной — середина цикла тестирования в LinX омрачилась ошибкой, хотя более простые тестовые сценарии работали, с ними также ускорялся и ЦП, до своих максимальных возможностей!

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

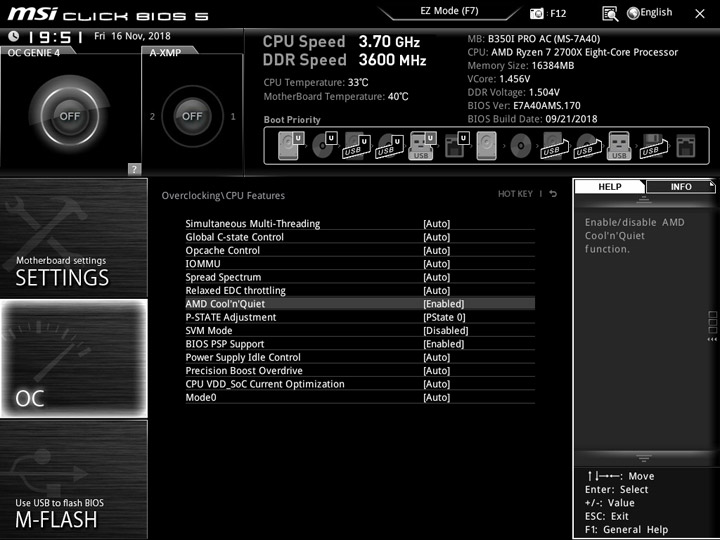

Фиксация напряжения CPU в UEFI исказит всю картину событий, потому косвенное влияние на его уровень я решил оказать, экспериментируя с профилями LLC. Максимальный Mode 1 придал системе стабильность, но излишний рост температуры CPU повлиял на частоту ядер, которая снизилась в среднем на 100 МГц, если сравнить с выступлением системы со штатными настройками. Потому здесь важно соблюсти баланс, когда уровень напряжения будет одновременно достаточным, но не избыточным. С Mode 4 всё удалось. Прочие настройки в UEFI касались исключительно работы ОЗУ.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

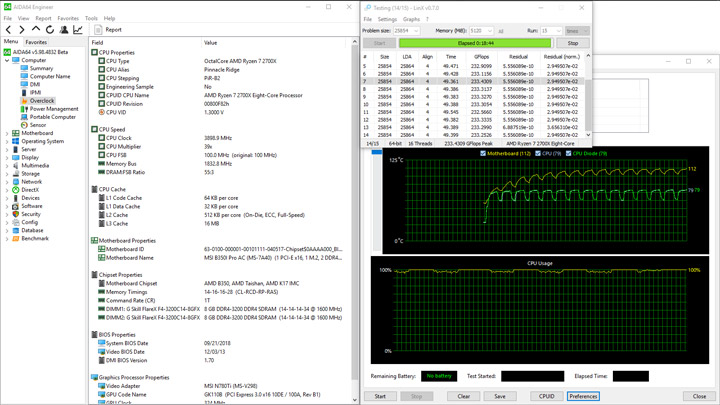

Теперь система получила ускорение за счёт разгона памяти с сохранением функционирования Ryzen 7 2700X в его штатном режиме, когда по-прежнему используются все фирменные технологии AMD по управлению частотой ядер. Средней отметкой тактовой частоты в тесте LInX стала величина 3825 МГц, что лишь немного меньше первоначального теста системы в рамках наших экспериментов.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

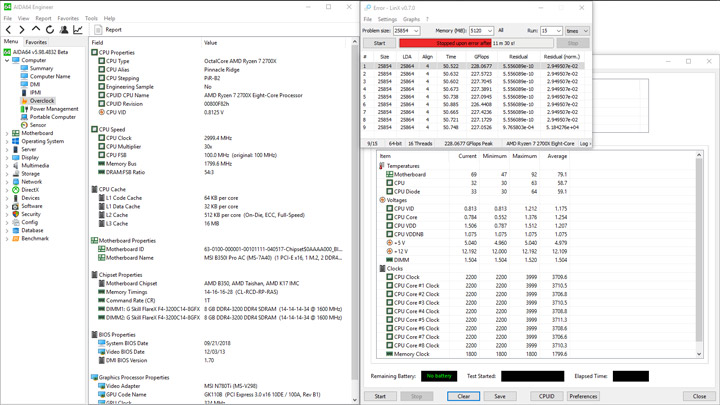

Относительно штатного состояния ПК, температура стабилизатора выросла всего на пару градусов. Уровень потребления энергии теперь уложился в границы 45 и 195 Вт. Последнее число оказалось меньше случая с испытаниями профиля XMP, а всё из-за более низкого значения SOC Voltage, используемого на этот раз.

MSI B350I Pro AC

Взаимодействие APU и модели B350I Pro AC происходило в нашем обзоре по изучению возможностей R5 2400G и R3 2200G. Именно там, при желании, можно более детально углубиться в нюансы их совместной работы.

Вывод

Плата оставила самые приятные впечатления по итогу комплексного и разностороннего тестирования. На сегодняшний день с ней можно рассчитывать на абсолютный максимум от разгона системы с участием APU и скоростной памяти. Модуля VRM более чем достаточно для четырёхядерных процессоров, пределы по изменению напряжений в UEFI весьма солидны, кроме того, есть многочисленный комплект профилей LLC, который будет полезен при любом сценарии и типе процессора. Дополняет список полезных инструментов термодатчик в окрестности стабилизатора напряжений, демонстрируемый правдивые значения.

Старшие, восьмиядерные модели CPU потребляют энергии намного больше APU, потому для максимальной отдачи от них лучше выбрать устройство помощнее, однако вспомнив про выдающейся успехи малютки при разгоне ОЗУ, можно составить ещё один реальный вариант её использования — целиком штатная формула работы Ryzen 7 2700X вместе со всеми ускоряющими технологиями, включая XFR2. В процессе испытаний ни раз выпадала возможность подтвердить их функциональность на, как казалось, «устаревшем» B350. Что же до средних, шестиядерных чипов, то в стоковом режиме с ними вопросов будет даже меньше, чем с восьмиядерными, а вот при разгоне всё будет зависеть лишь от амбиций владельца в вопросе «дожатия» последних десятков мегагерц ценой лишних долей вольт, ведущих к ускоренному прогреву элементов VRM.

Помимо функционирования ЦП и ОЗУ, здесь заострить внимание можно лишь на комплектном адаптере беспроводных сетей. Других бонусов плата лишена, что на нынешнем рынке с перенасыщенным числом «игровых» устройств скорее исключительный случай. И всё же тем, кто задумывается об оснащении своего системного блока подсветкой RGB, нужно всё взвесить и продумать заранее, поскольку здесь пара колодок сопровождается программным обеспечением с базовыми возможностями. Также ничего лестного сказать нельзя и про звуковую оснастку, она проста настолько, насколько это сегодня вообще возможно.

В итоге, B350I Pro AC подойдёт для сборки разных систем, но скорее тем пользователям, кто ценит прежде всего финальную отдачу, выражающуюся в максимальной производительности собранного компьютера. С энергоэкономичностью тут тоже всё хорошо, а значит я могу лишь рекомендовать пристальнее вглядеться в возможности малышки, быть может, именно она способна стать лучшим выбором для пытливого владельца современных процессоров от AMD, особенно сильно стремящегося к предельно скоростному режиму для комплекта DRAM из двух модулей.
