Обзор материнской платы MSI B350I Pro AC. Гадкий утенок

Компания MSI предлагает покупателю множество материнских плат для продуктов AMD Socket AM4. Формат Mini-ITX пока еще остаётся маловостребованным, однако в нём отыскать плюсы смогут даже оверклокеры.

От самых дешёвых конкурентов на рынке рассмотренное в этом обзоре устройство отличается проработкой блока VRM. В наличии у него два цифровых видеовыхода.

MSI B350I Pro AC

Дополнительный бонус — предустановленный адаптер беспроводных сетей от Intel и две съёмные антенны.

Модель MSI B350I Pro AC (MS-7A40 VER:1.1)
Официальная страница продукта в Сети msi.com
Чипсет AMD B350
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon Zen, Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 2 DIMM DDR4 SDRAM 1866/2133/2400/2667*/2933*/3200+*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 3.0 x16 (x4) — Athlon Zen
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2280) — Ryzen Series
1 x PCI Express 3.0 x2, SATA (Key M, 2280) — Athlon и A-series
Встроенное видеоядро (в APU) Radeon Series: Vega, R7, R5
Видеоразъёмы DisplayPort 1.2, HDMI 1.4
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели)
4 х 3.1 Gen1 (2 разъёма на задней панели)
4 x 2.0 (2 разъёма на задней панели)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (B350)
RAID 0, 1, 10 (SATA, B350)
Встроенный звук Codec — Realtek ALC887 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek 8111H (Gigabit Ethernet)
Intel Dual Band Wireless-AC 3168 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), пара колодок для подключения устройств RGB LED
Цена в рознице, $ 126

Упаковка и комплектация

Коробка небольшая, под стать продукту.

MSI B350I Pro AC

Сзади хватило места лишь для описания фирменных черт, акцент выполнен на аппаратной составляющей.

MSI B350I Pro AC

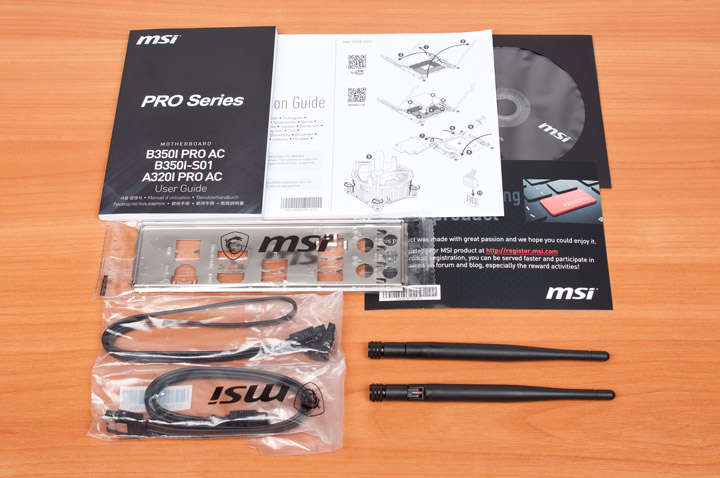

Внутри, кроме платы, есть:

  • многоязычное руководство пользователя;
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • карта регистрации покупателя;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • две компактные внешние антенны с возможностью фиксации в трёх положениях.
MSI B350I Pro AC

Внешний вид

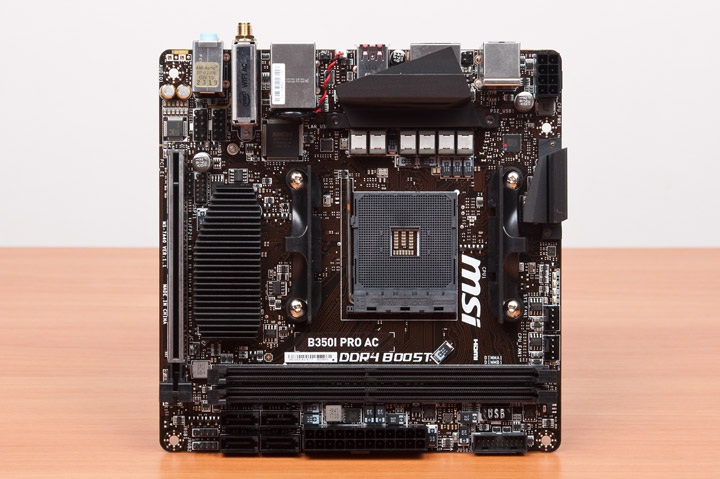

Плата предназначена для разовой сборки системы и потому тут нет кнопок, переключателей, разного рода перемычек. Для облечения процедуры настройки есть комплекс из четырёх светодиодов белого оттенка EZ Debug LED. В случае необходимости сброс настроек проводится путём замыкания контактов, они распаяны рядом с гнездом для кабеля от батарейки.

MSI B350I Pro AC

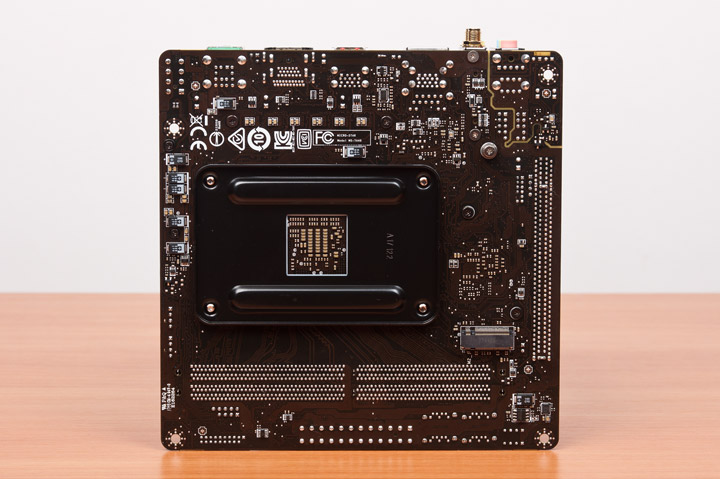

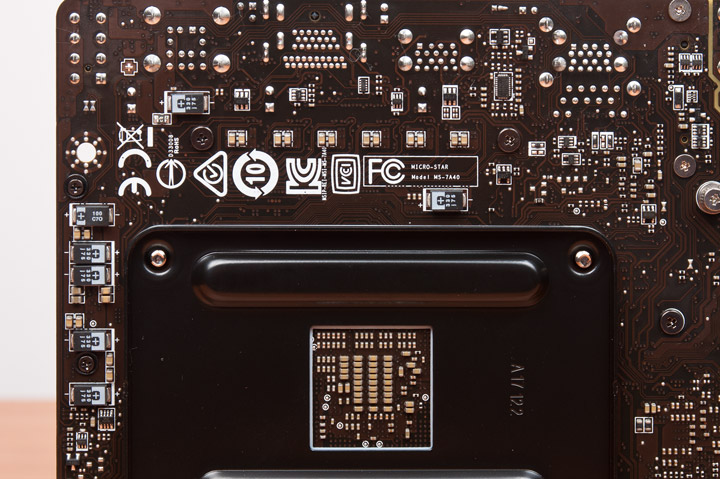

На обратной стороне заметно обилие различных компонентов, используемая усилительная пластина процессорного гнезда — металлическая.

MSI B350I Pro AC

Охладитель хаба массивный, ребристый, не обременённый декоративными элементами.

MSI B350I Pro AC

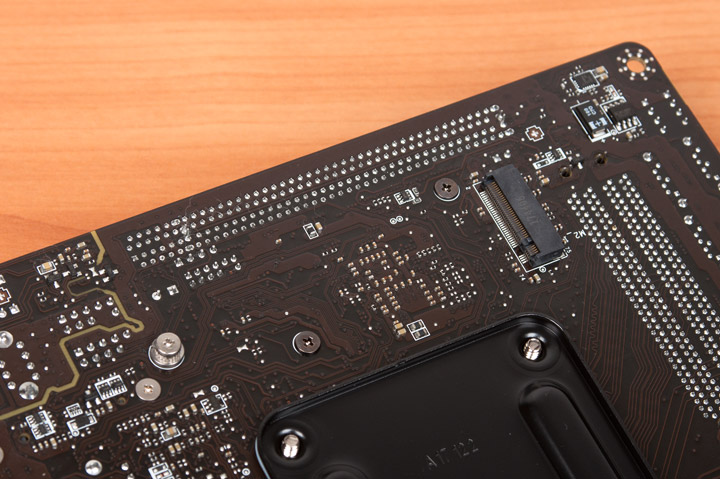

Единственное посадочное место под устройства M.2 находится сзади, монтаж предусмотрен только под образцы форм-фактора 2280.

MSI B350I Pro AC

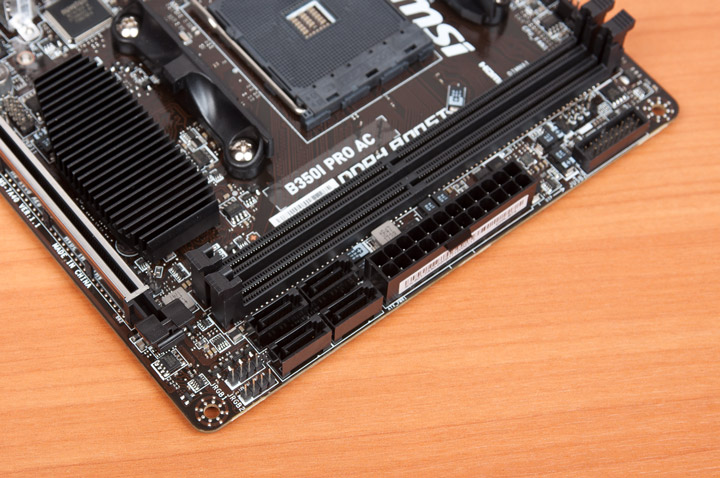

SATA-устройства в праве рассчитывать на четыре поперечных разъема. Колодки под кабели корпусных гнёзд USB (второго и третьего поколений) распаяны в правом верхнем углу. В наличии две четырёхконтактные площадки, чтобы подключить изделия с элементами подсветки типа RGB. На самой плате её нигде нет.

MSI B350I Pro AC

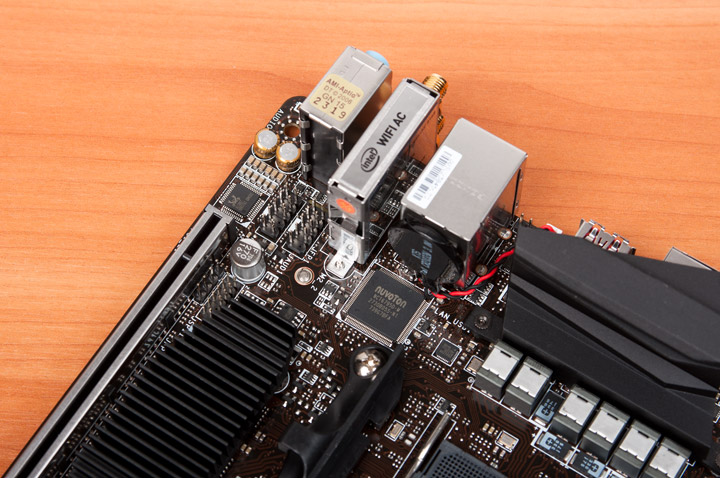

Близь звукового кодека находится колодка для подключения кнопок и индикаторов активности системы.

MSI B350I Pro AC

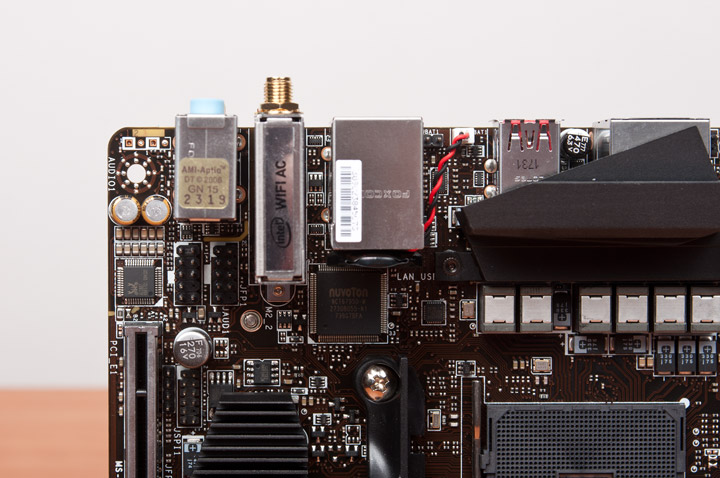

Сам кодек бюджетной модели — ALC887 от Realtek. В наличии лишь пара специальных аудиоконденсаторов. Тут же разместили площадку под кабель от корпусных аудиовыходов.

MSI B350I Pro AC

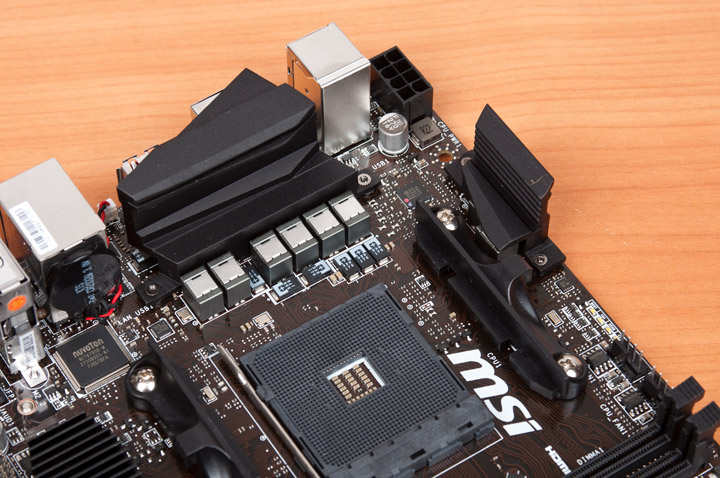

Радиаторы для силовых элементов небольшие, максимально отдалённые от сокета с целью улучшения совместимости с охладителями ЦП.

MSI B350I Pro AC

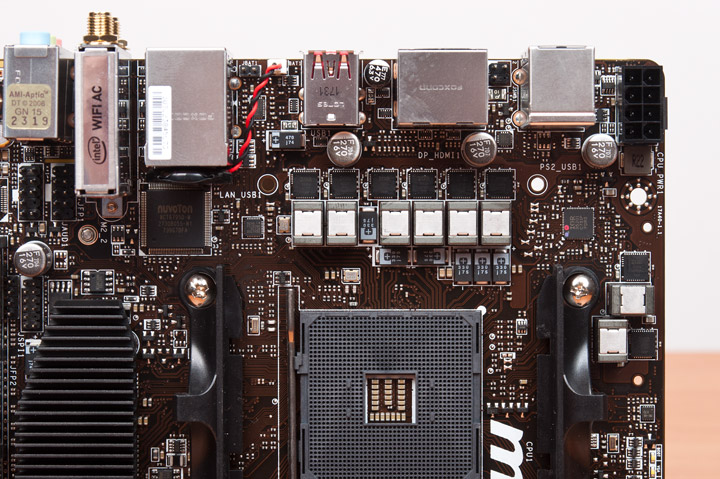

ШИМ-контроллер — популярный IR35201. Схема организации питания — 6+2 «фазы», удвоителей нет. Силовые элементы — сборки IR3555. Отмечу массовое применение танталовых конденсаторов.

MSI B350I Pro ACMSI B350I Pro AC

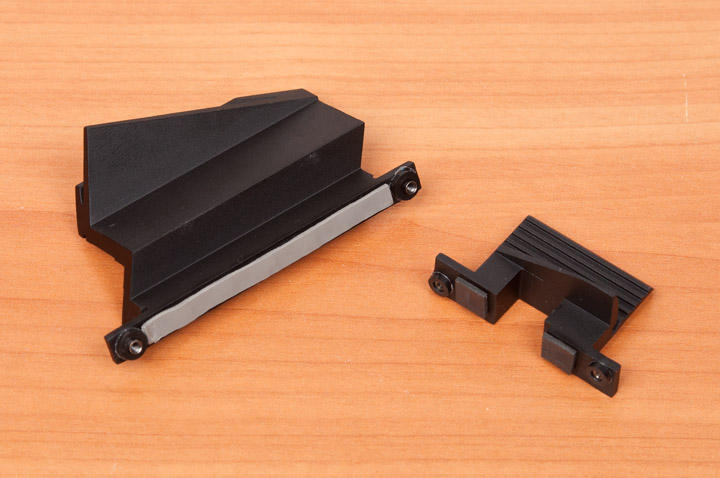

Оба радиатора весьма необычны. Ответственный за отвод тепла со стабилизатора SOC Voltage изготовили, очевидно, по остаточному принципу, настолько вычурно он выглядит. Неполный контакт со сборками не стал удивительным. Другое дело — основной, для CPU Voltage. Площадь основания целиком достаточна для полного соприкосновения с нуждающимися в отводе тепла компонентами. И всё же чуть большей могла бы стать площадь у промежуточного теплопроводника.

MSI B350I Pro AC

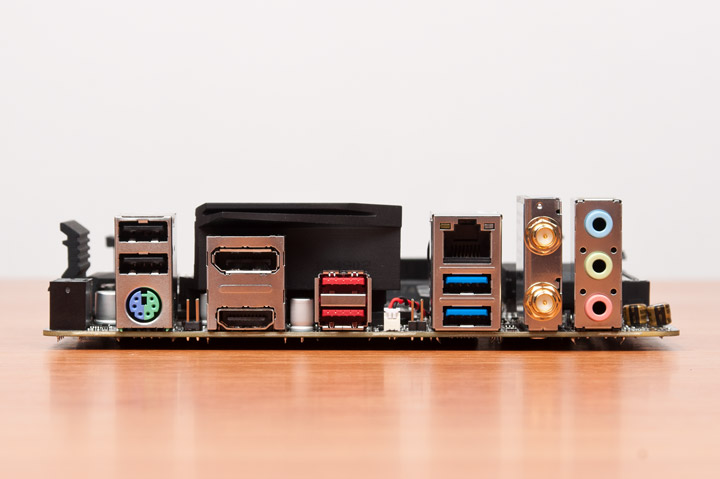

Образцовый конкурент — ASUS ROG Strix B450-I Gaming — имеет меньшее число гнёзд на задней панели, потому здесь никаких замечаний у меня нет.

MSI B350I Pro AC
