Обзор материнской платы MSI B350I Pro AC. Гадкий утенок

Возможности UEFI

Для обновления прошивки я использовал фирменную утилиту от MSI — M-Flash, расположенную прямо в UEFI.

MSI B350I Pro ACMSI B350I Pro AC

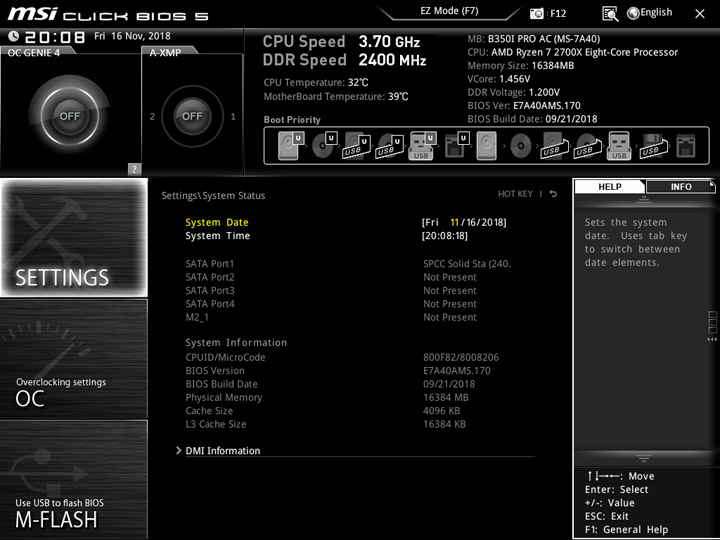

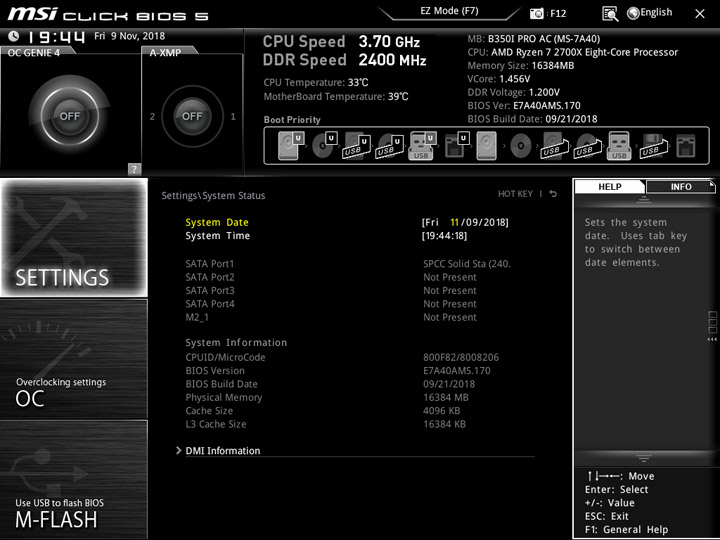

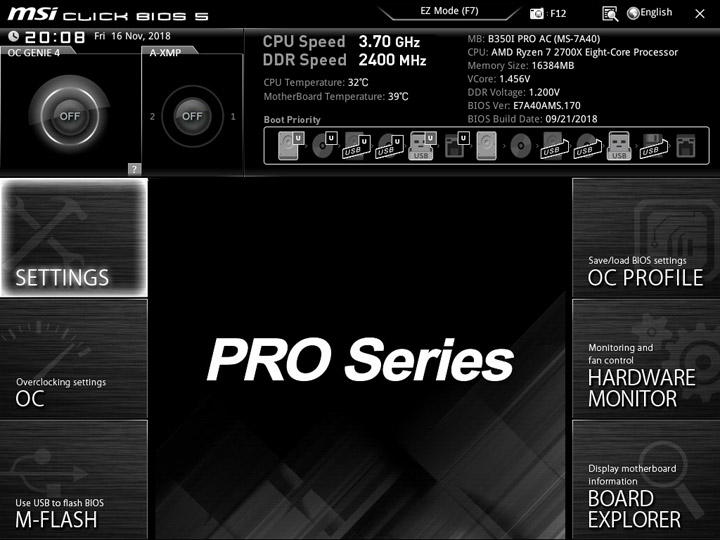

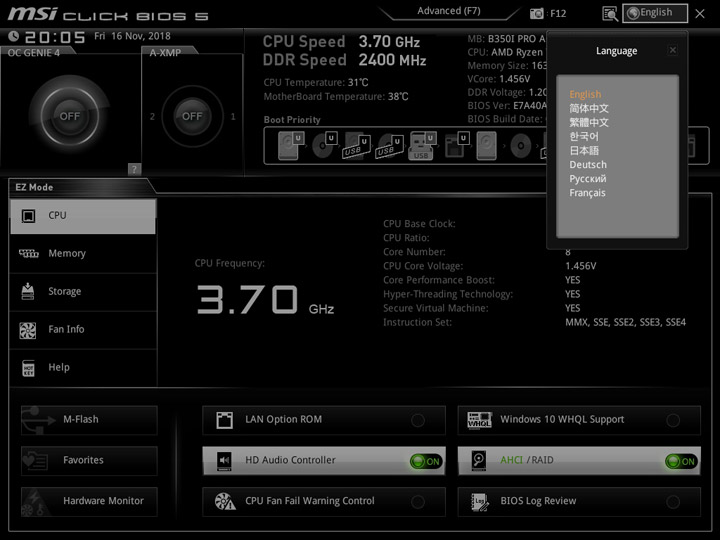

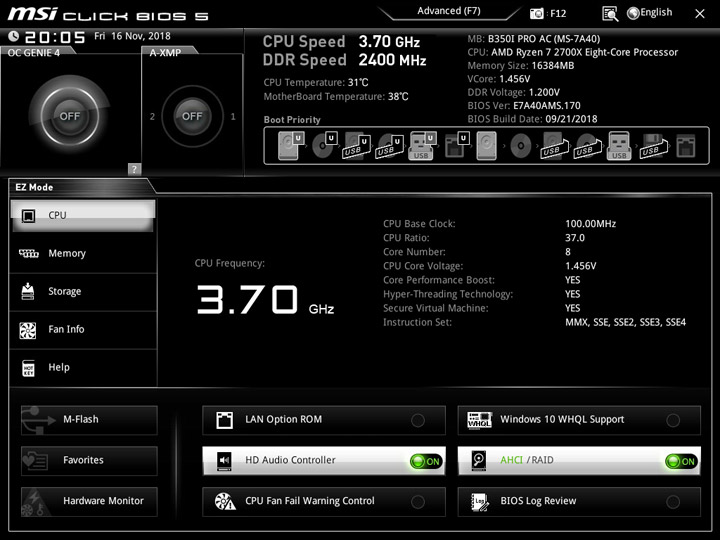

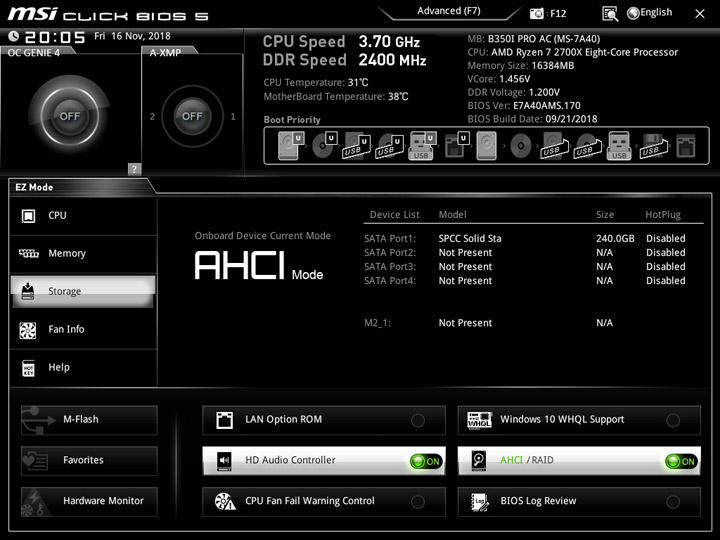

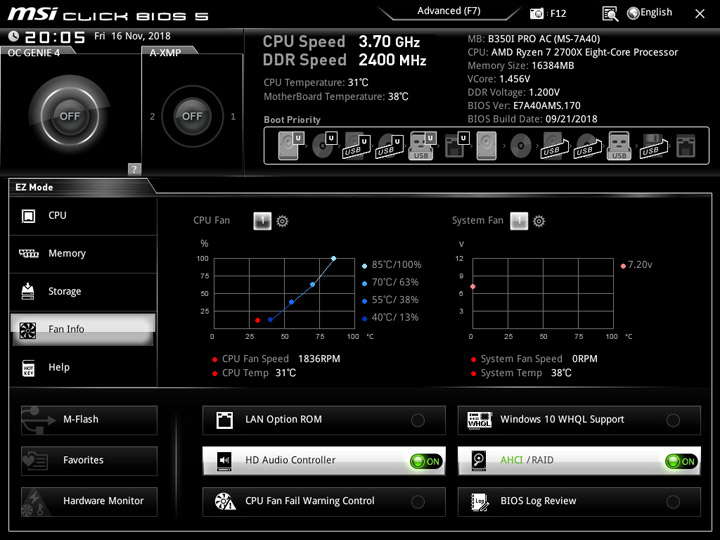

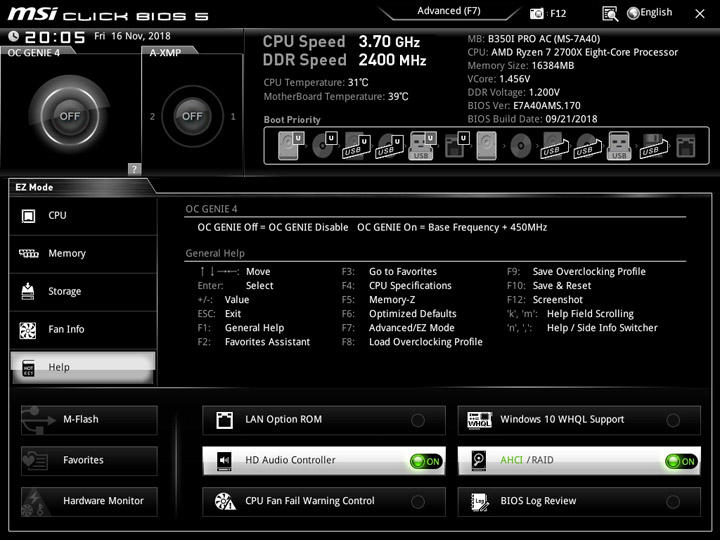

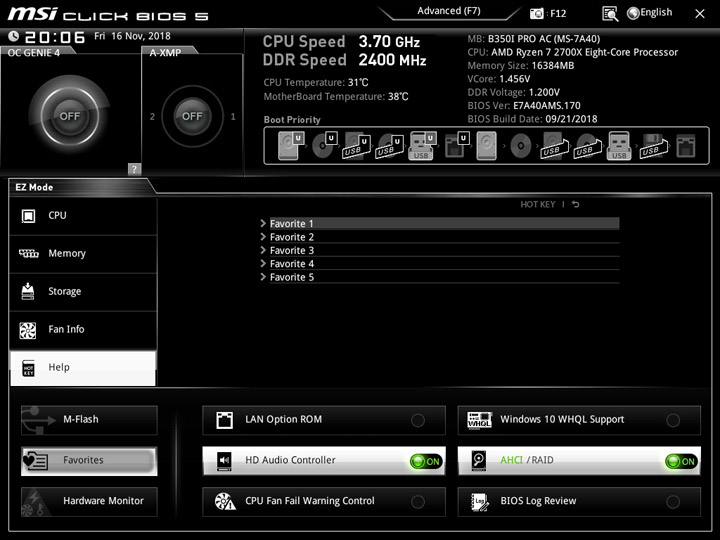

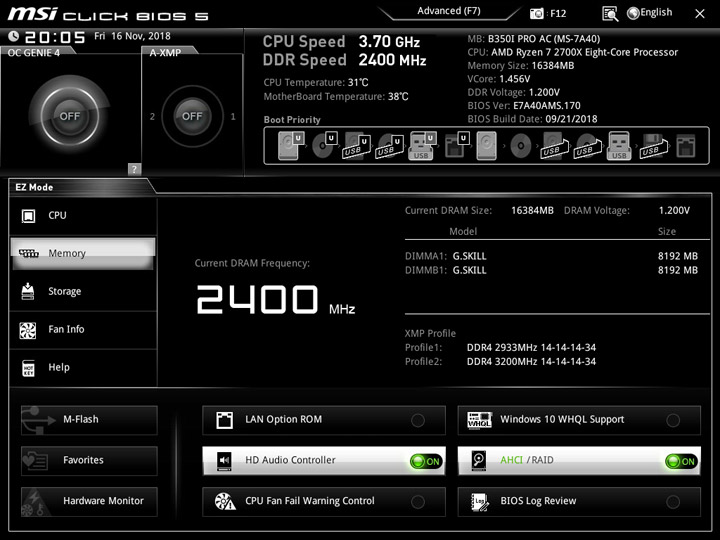

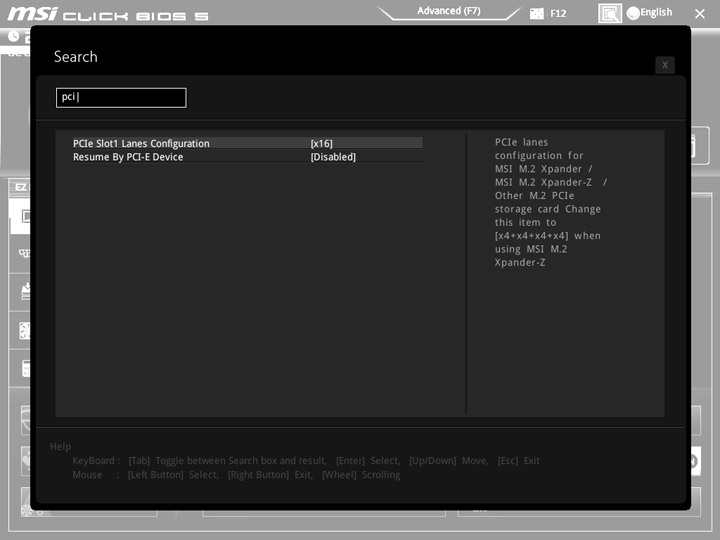

Первый вариант отображения UEFI — упрощённый. Он предоставит базовую информацию о системе. Есть возможность использовать русскоязычную локализацию. Реализован быстрый поиск параметров. Доступен список из пяти профилей, где можно сконцентрировать наборы из нужных переменных для ускоренного к ним доступа.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

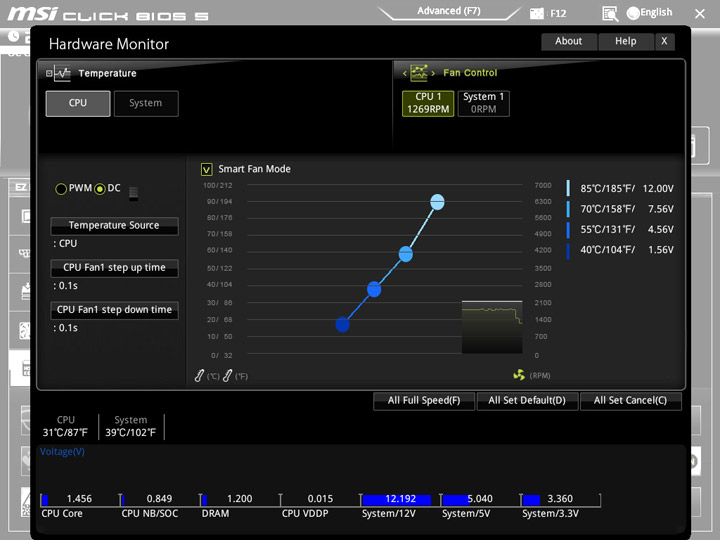

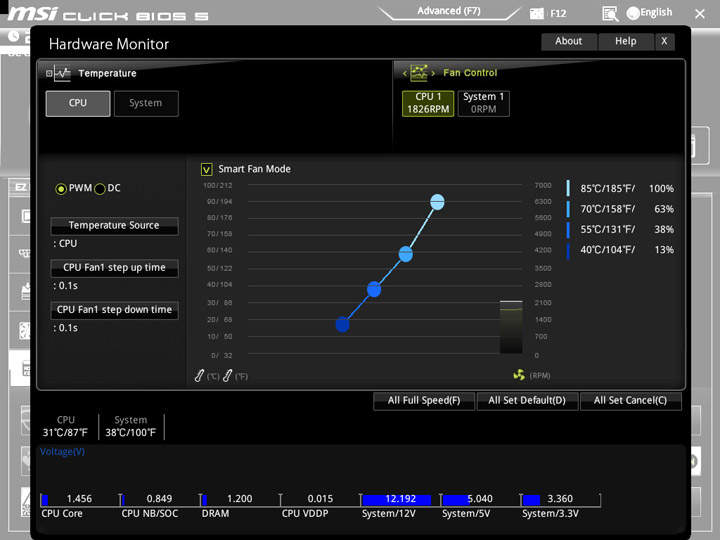

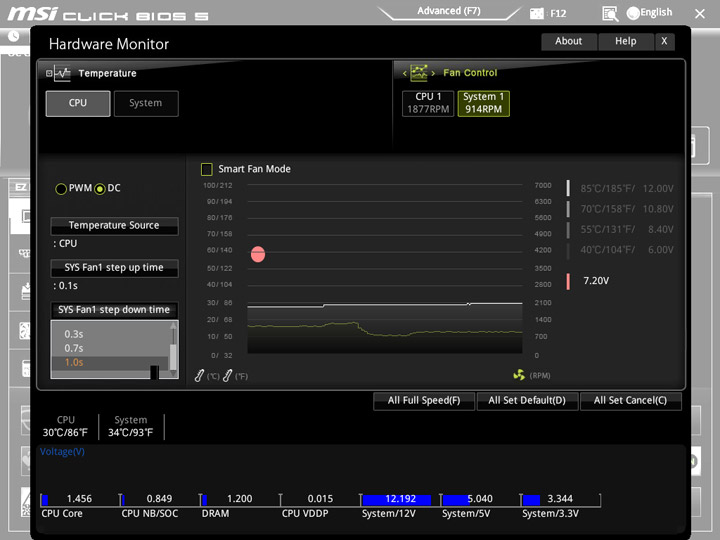

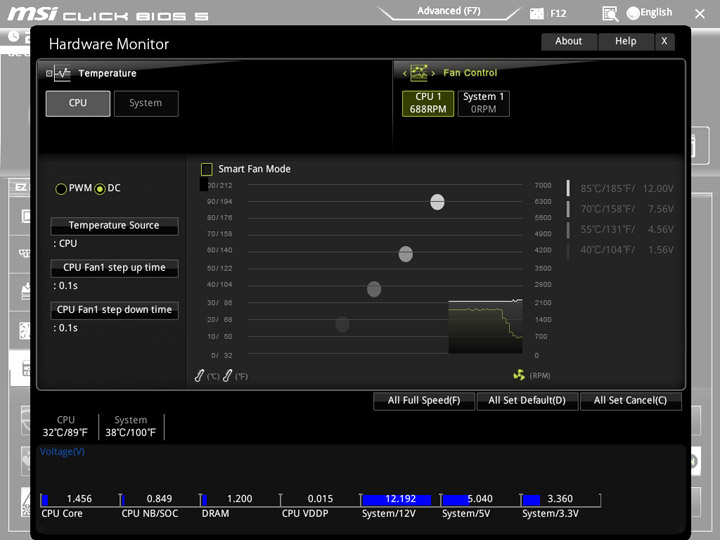

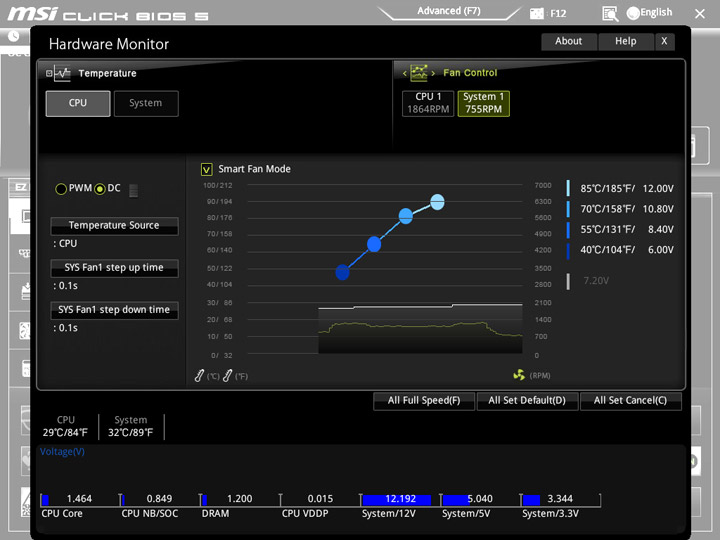

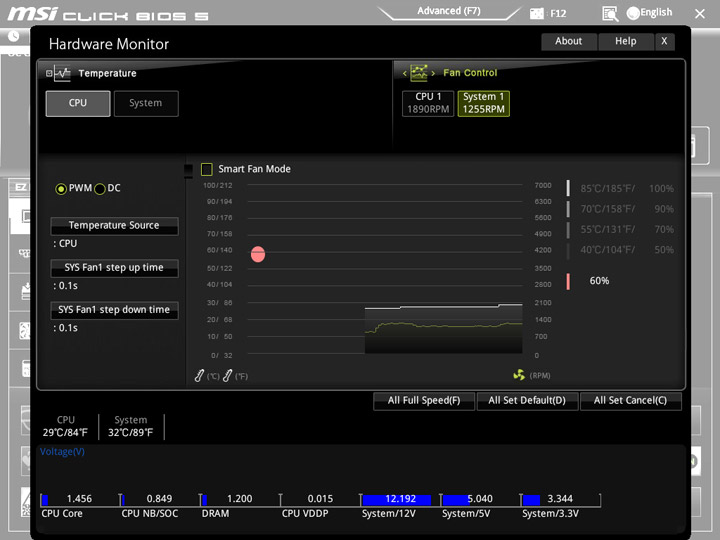

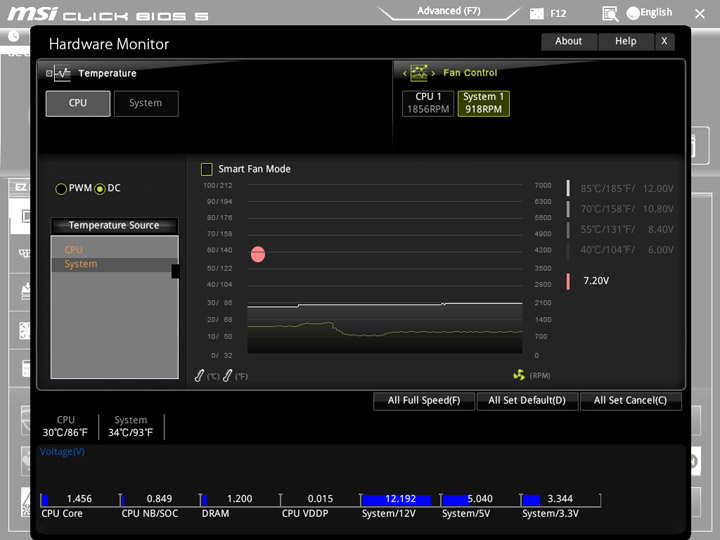

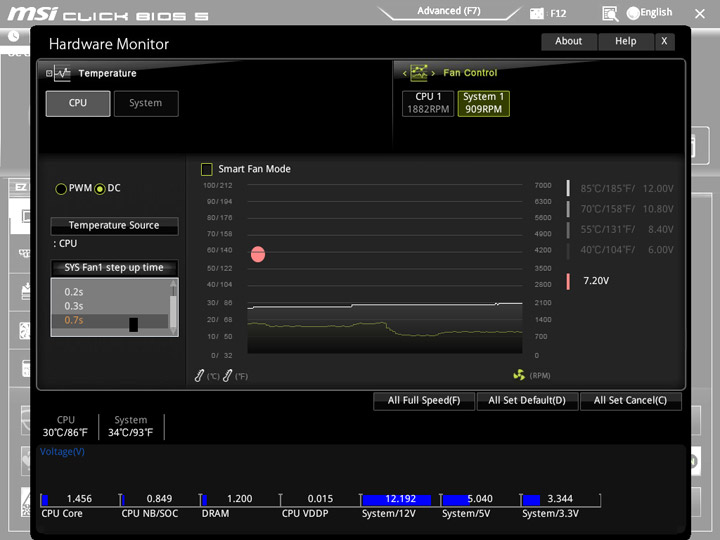

Управление работой вентиляторов находится в Hardware Monitor. Использовать можно два устройства. Для выбора доступно два датчика на роль опорной температуры и пара способов управления устройствами.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

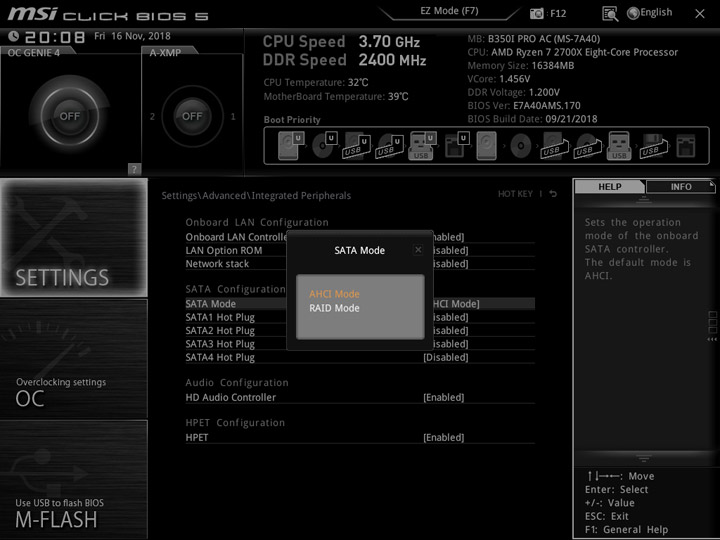

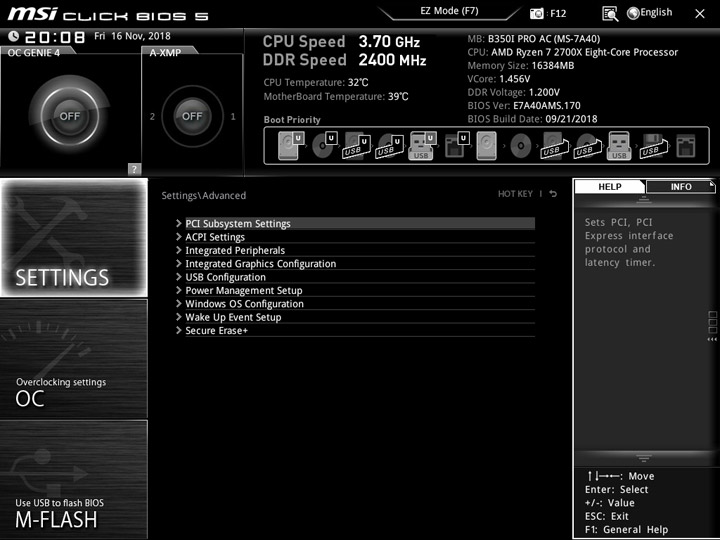

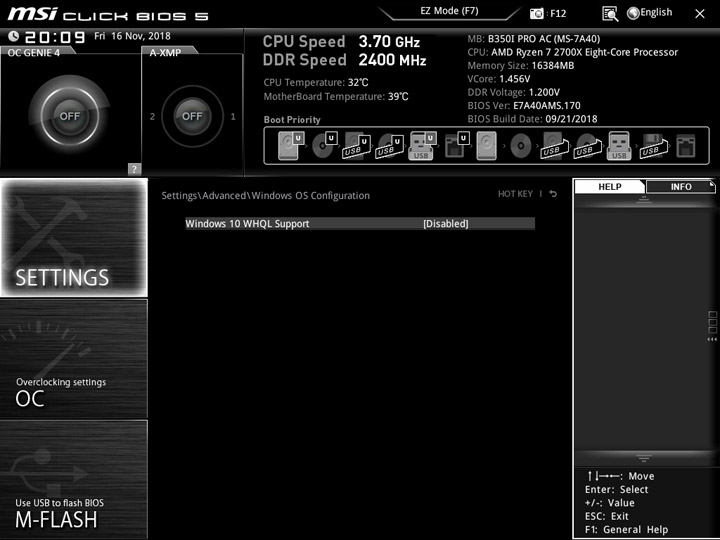

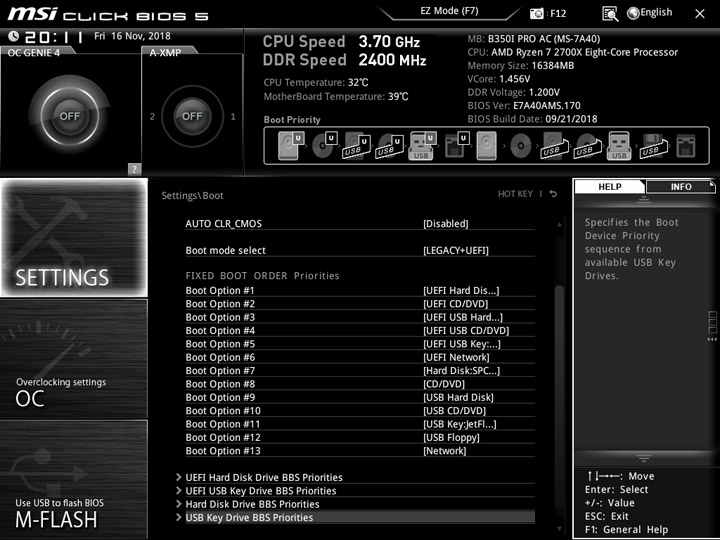

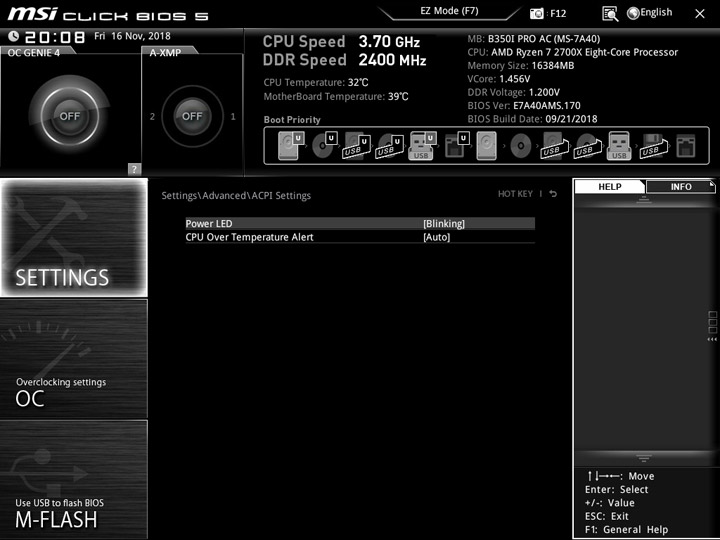

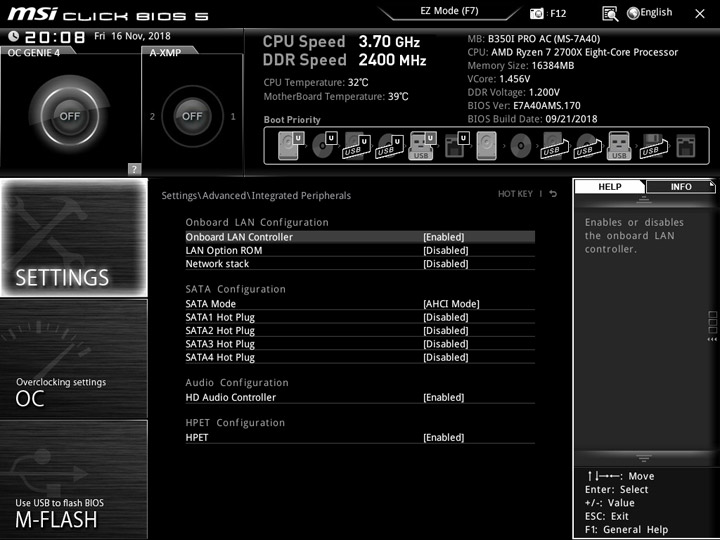

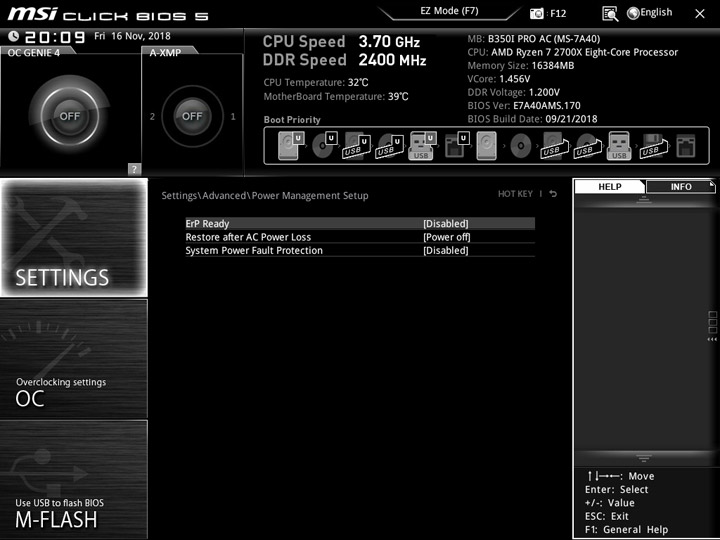

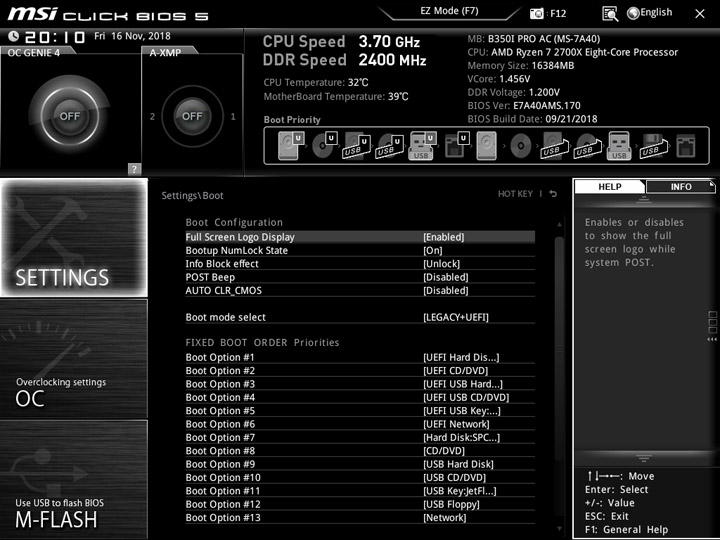

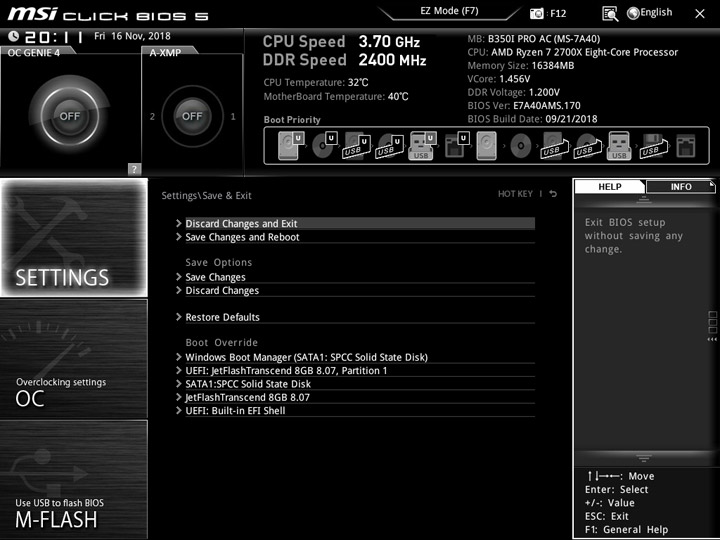

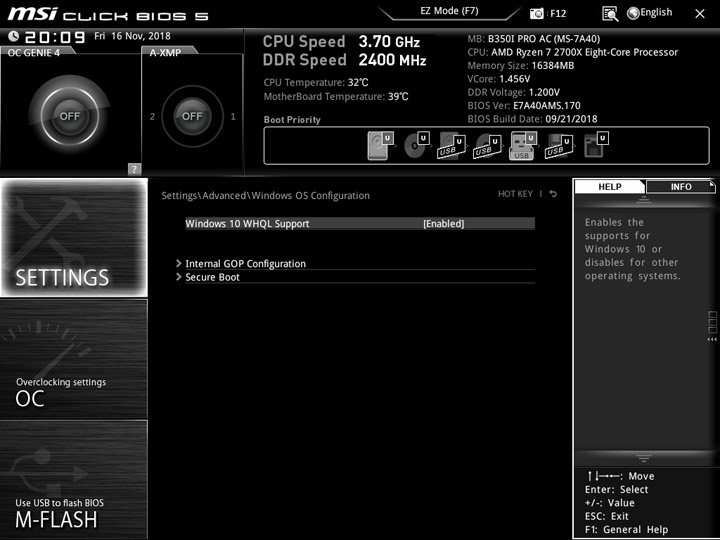

Структура расширенного меню равноценна всем прочим изделиям от MSI.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

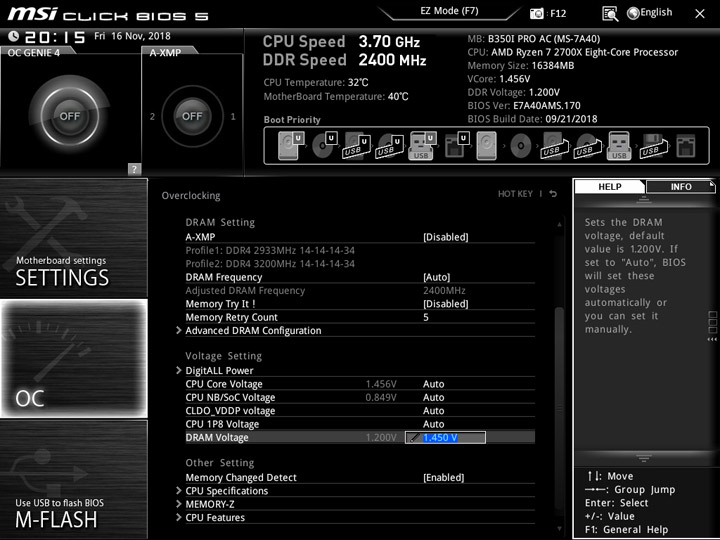

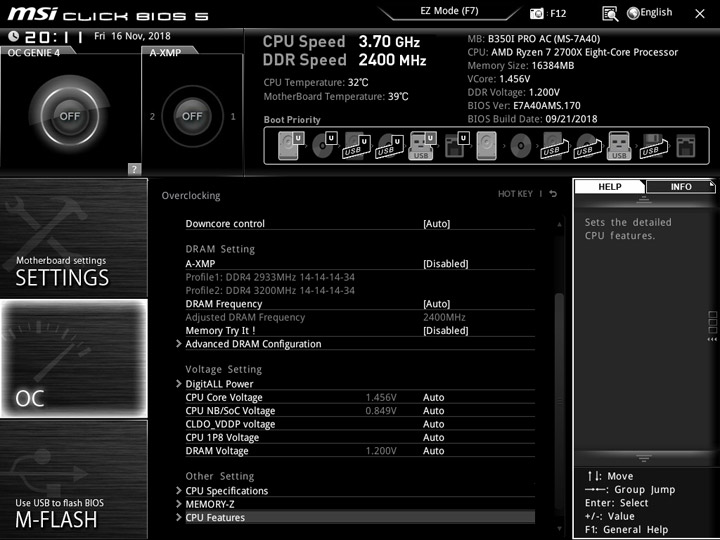

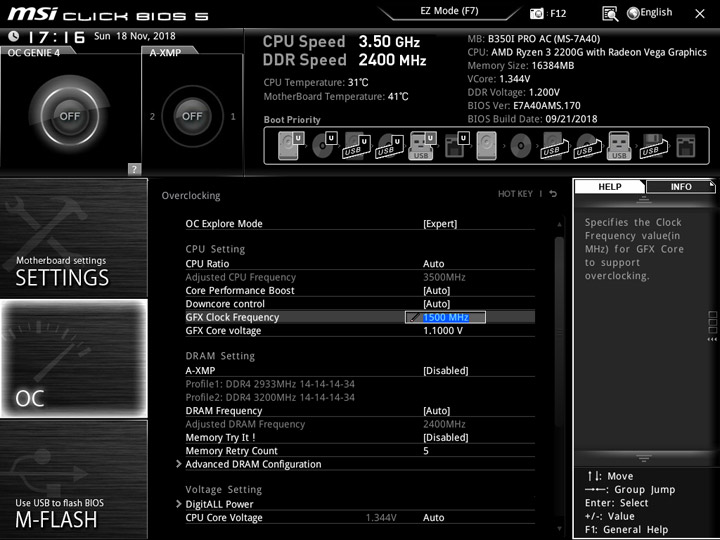

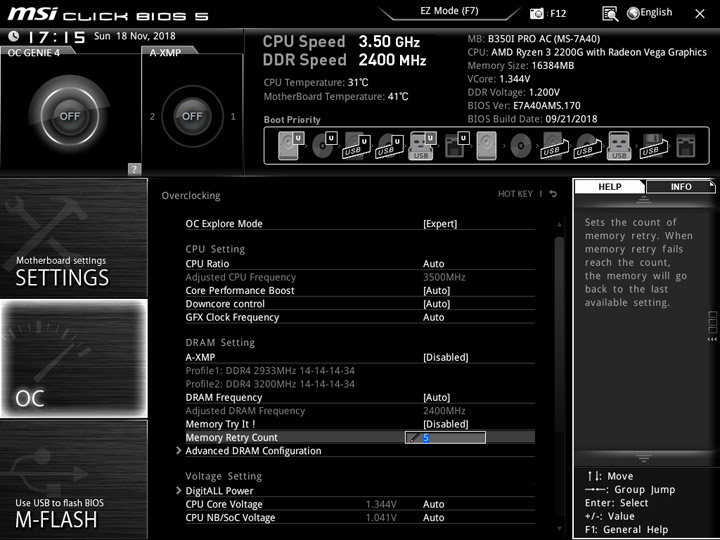

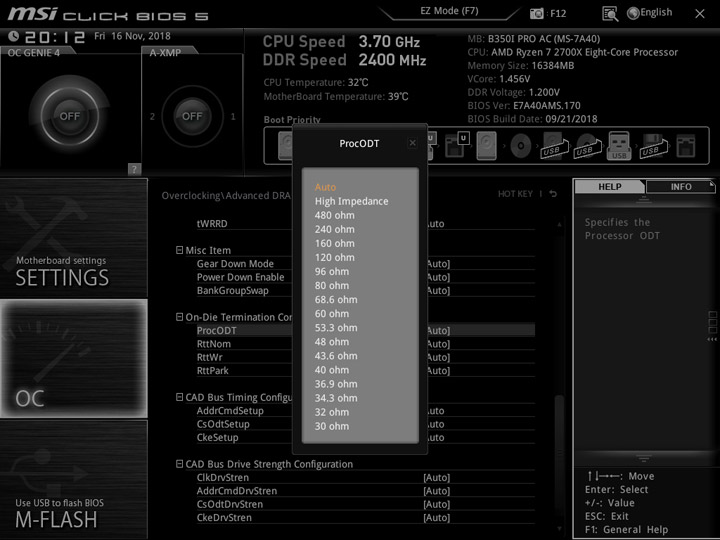

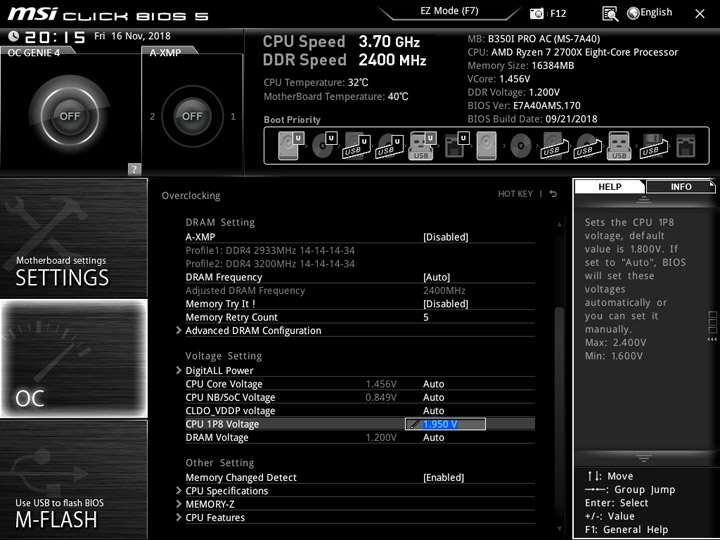

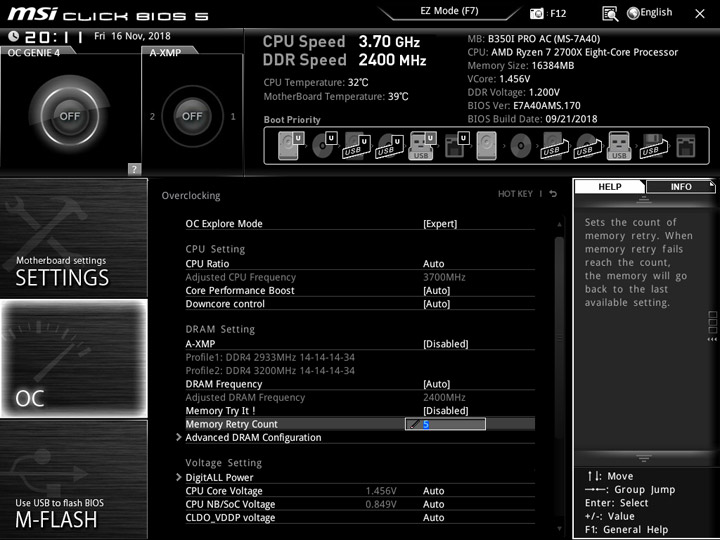

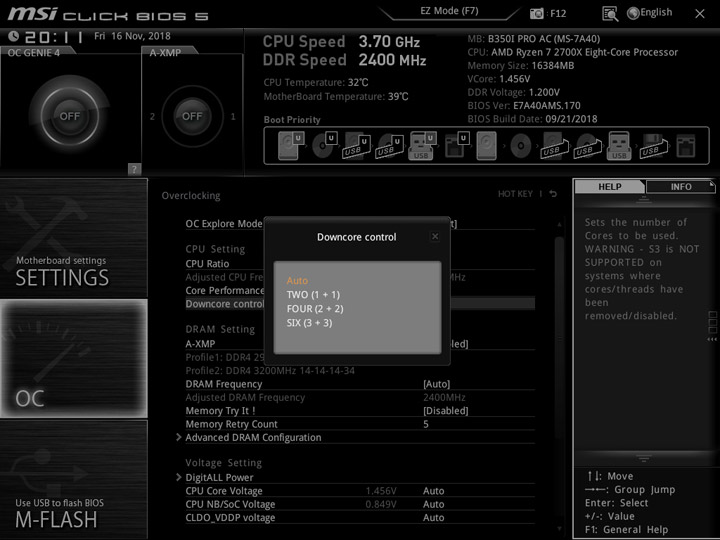

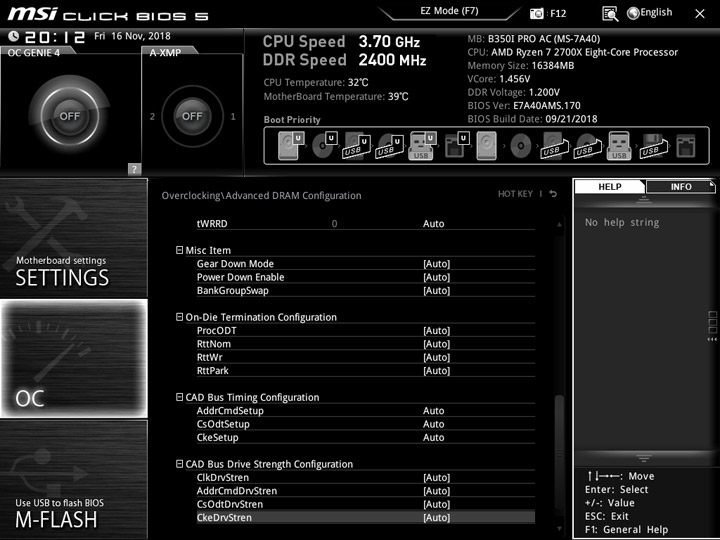

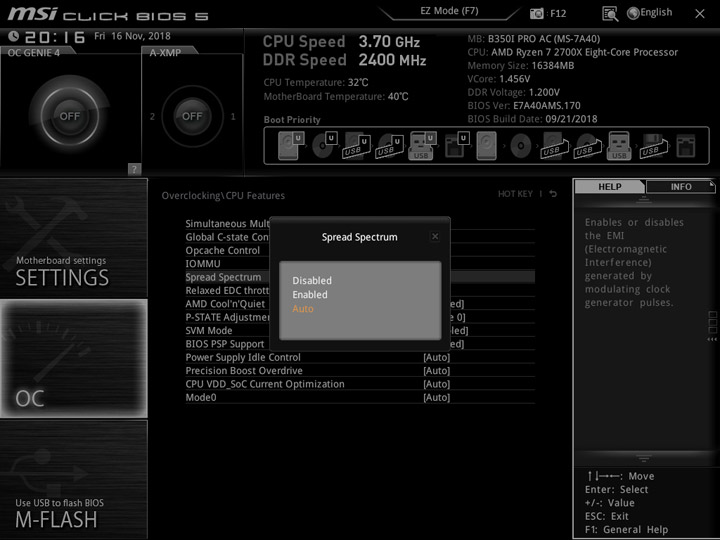

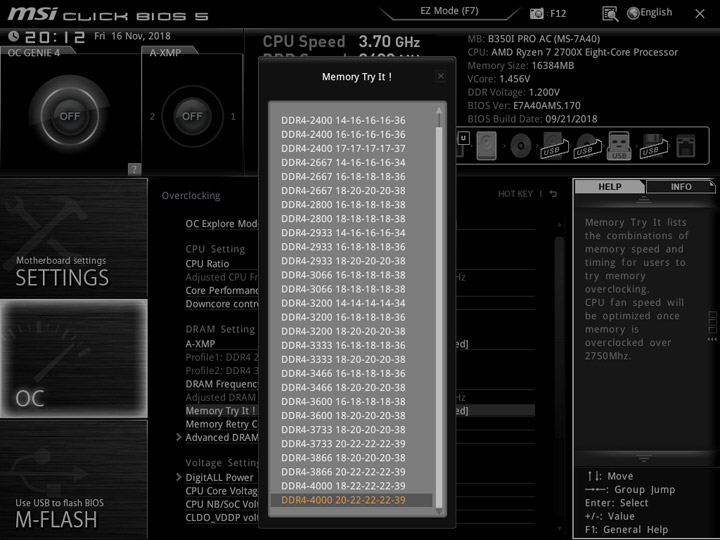

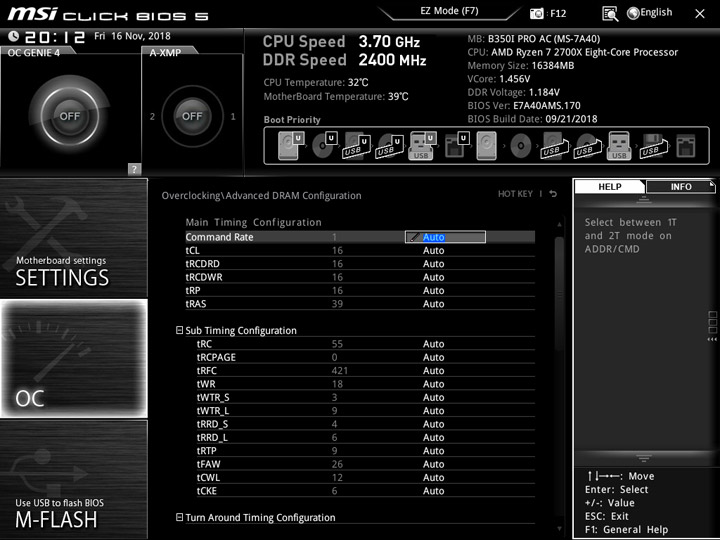

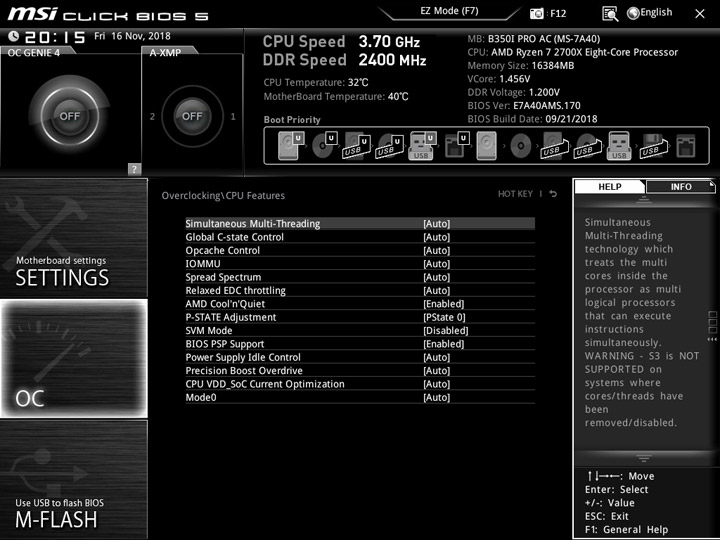

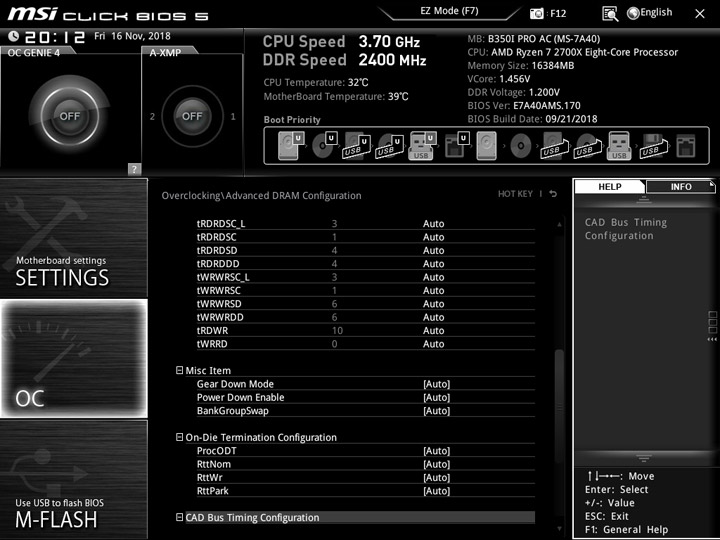

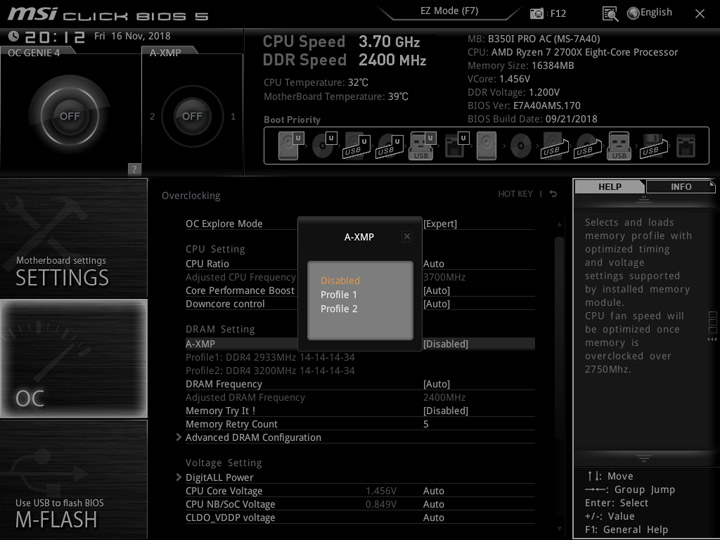

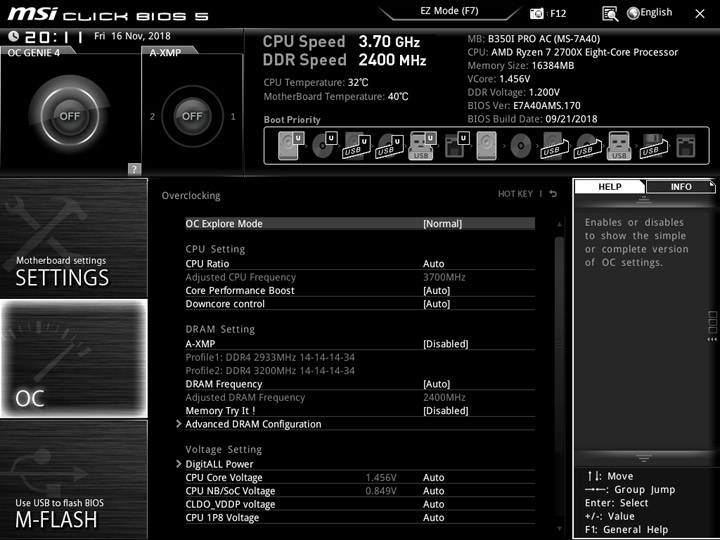

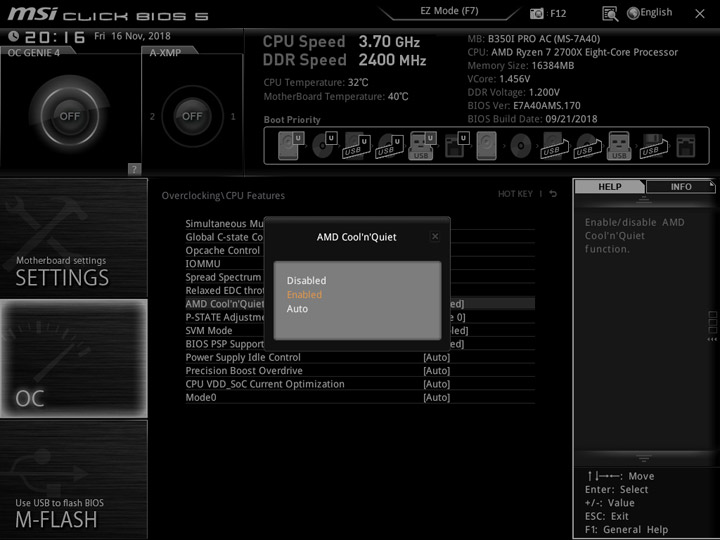

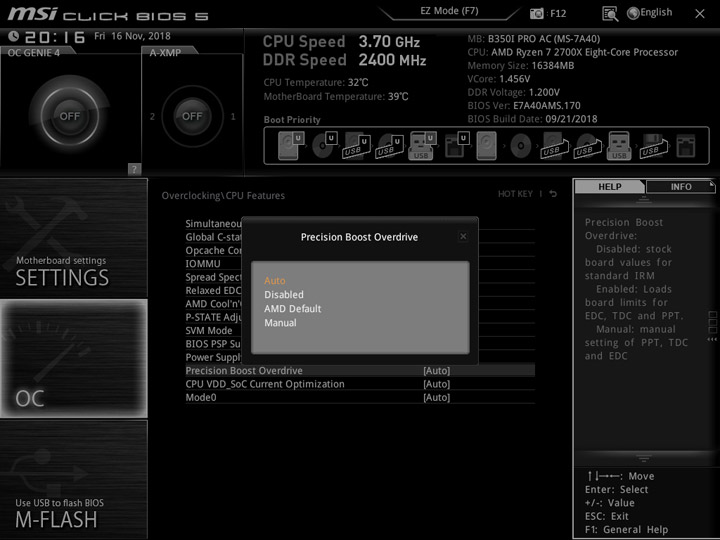

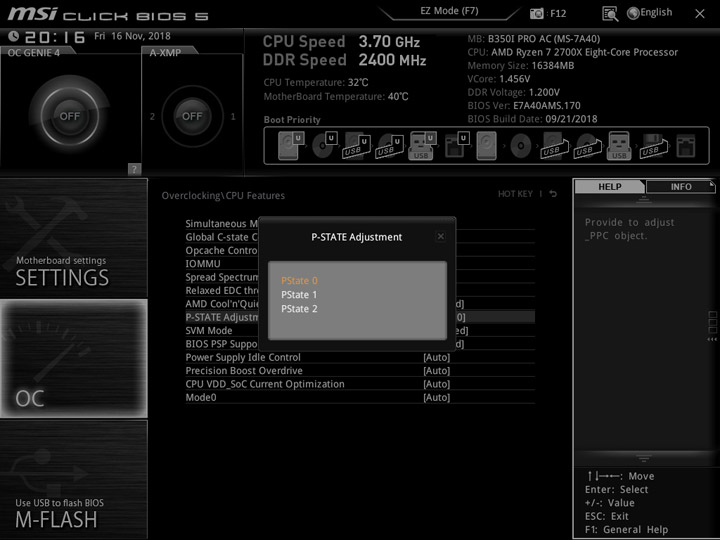

Под разгонные мероприятия выделено множество пунктов. Упрощённые механизмы — OC GENIE, A-XMP. Ускоренный подбор режимов работы DRAM также есть, как и полный доступ к глубоким настройкам.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

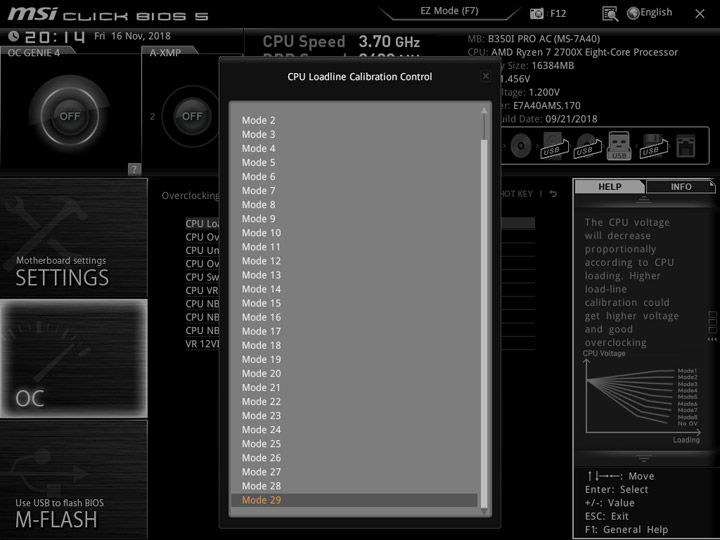

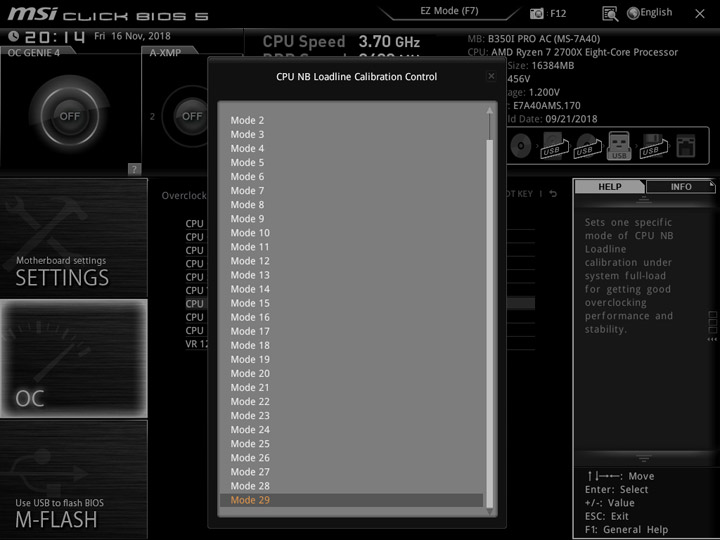

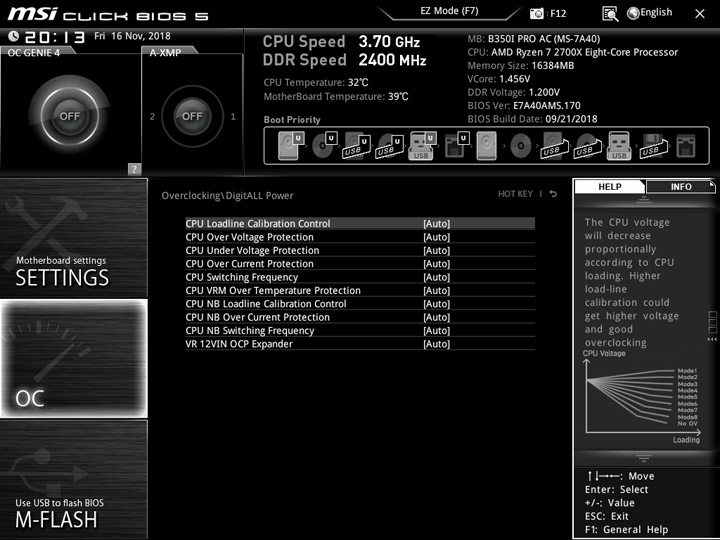

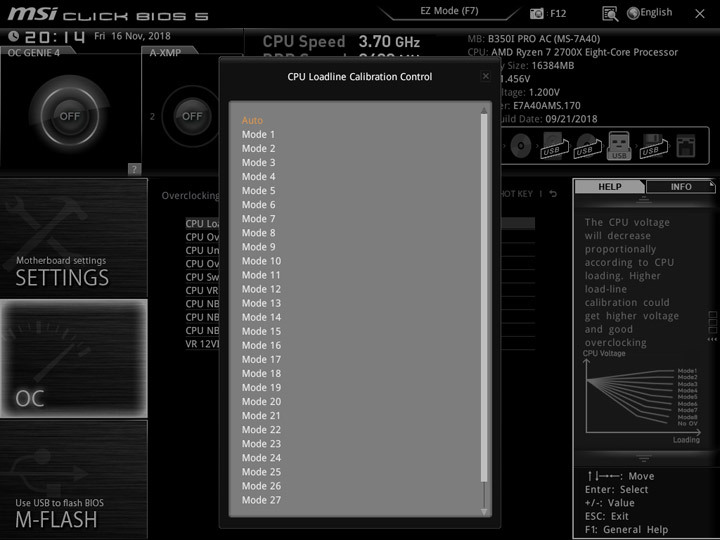

Есть и профили LLC. В последней версии прошивки их было… 29 видов! Как для CPU, так и для SOC Voltage. Вероятно, имеет место ошибка, справочное поле справа отображало информацию о восьми пунктах.

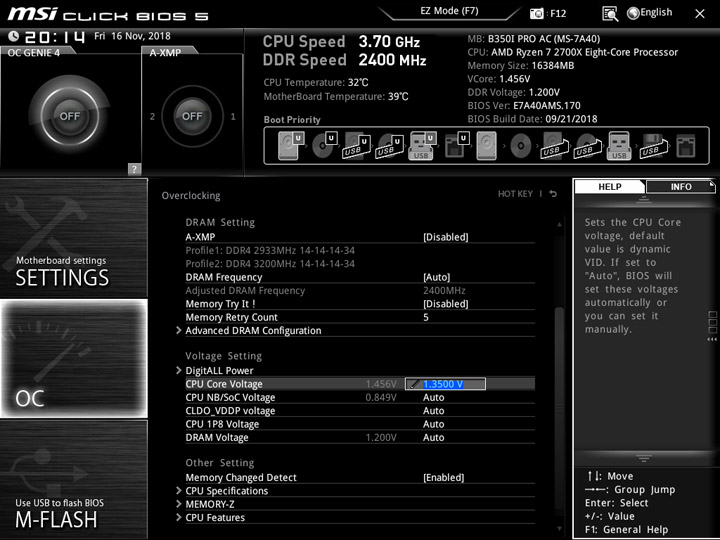

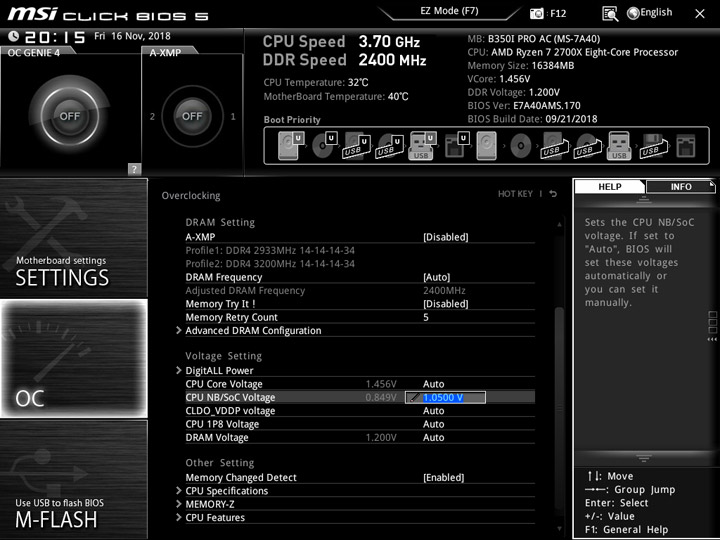

Установка напряжения возможна лишь способом его фиксации.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Самые важные переменные собраны в общую таблицу.

Параметр Диапазон регулировки Шаг
CPU Ratio (Multiplier) 8,00–63,75 0,06...0,25
CPU Loadline Calibration Control Auto/Mode 1…8 1
CPU Core Voltage (В) 0,9–1,7 0,0125
CPU NB Loadline Calibration Control Auto/Mode 1…8 1
CPU NB/SoC Voltage (В) 0,9–1,4 0,0125

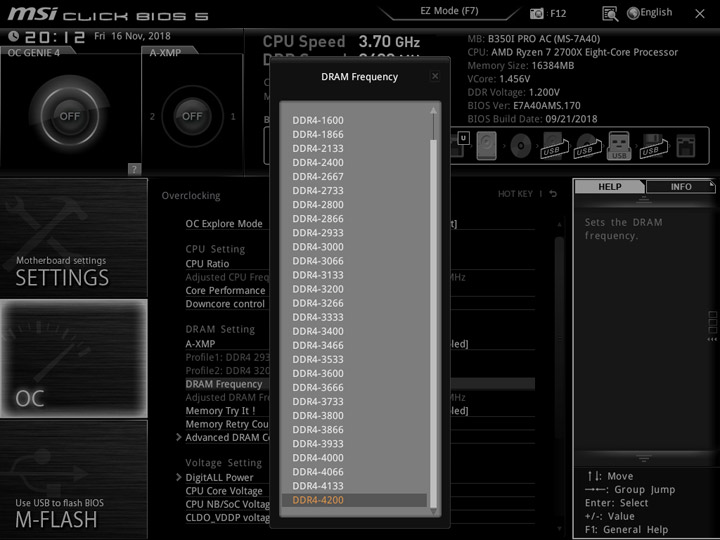

DRAM Frequency (МГц) 1333–2400
2666–4200
266,7
66,7
DRAM Voltage (B) 0,8–2,0 0,01
CPU 1P8 Voltage (В) 1,6–2,4 0,01
GFX Clock Frequency (МГц) 200–2000 1
CPU VDDP voltage (В) 0,9–1,4 0,0125

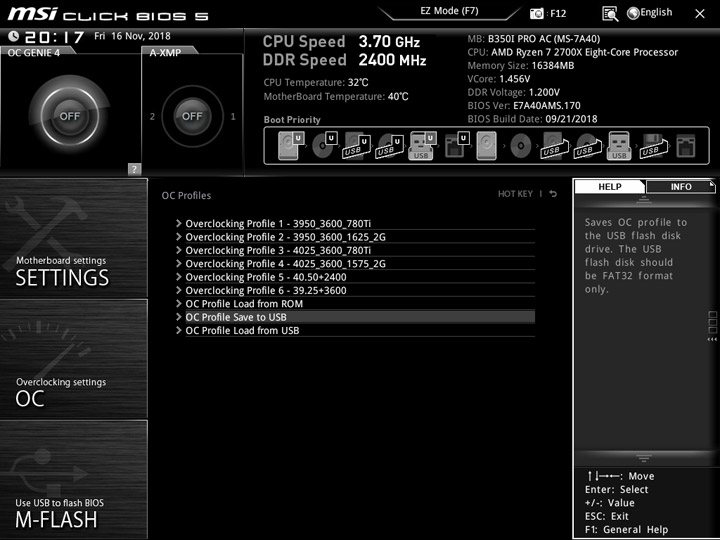

Реализованы шесть внутренних профилей под хранение настроек системы, им можно присваивать имя.

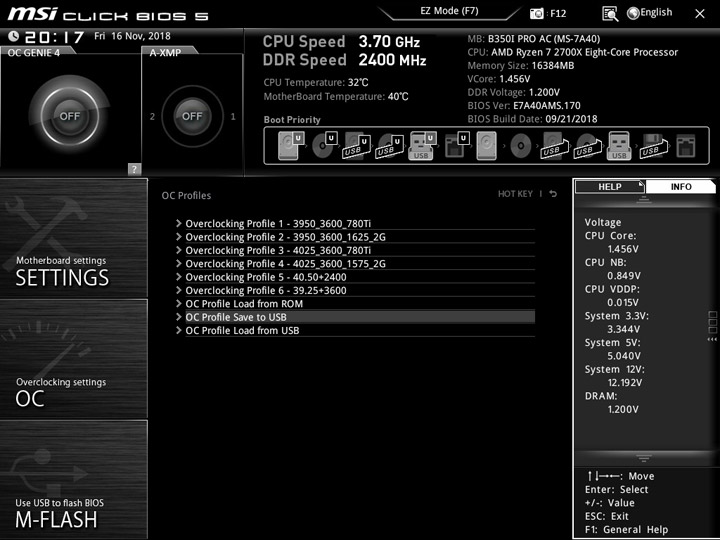

Справа находится экран с отображением текущих параметров, он вручную меняется местами со справочным полем.

MSI B350I Pro ACMSI B350I Pro AC

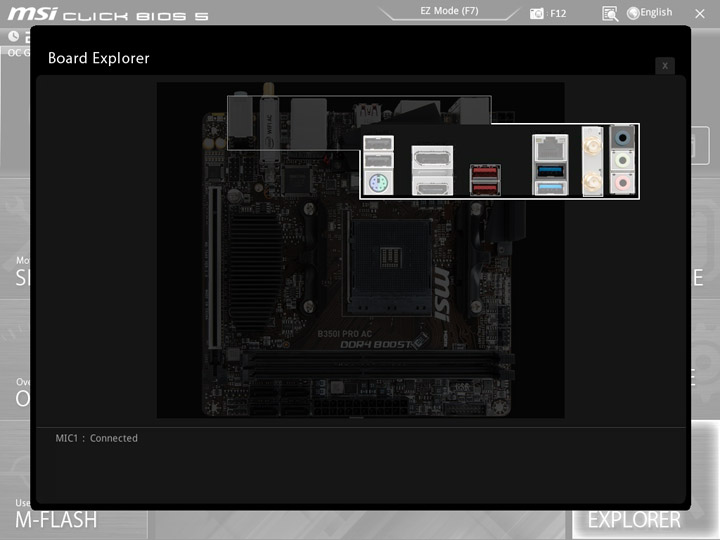

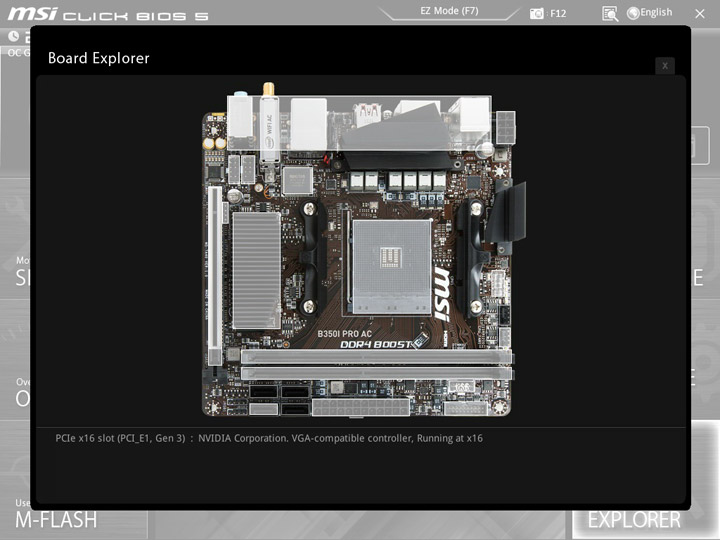

Обозреватель оборудования, давний инструмент в UEFI от MSI, работал исправно.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

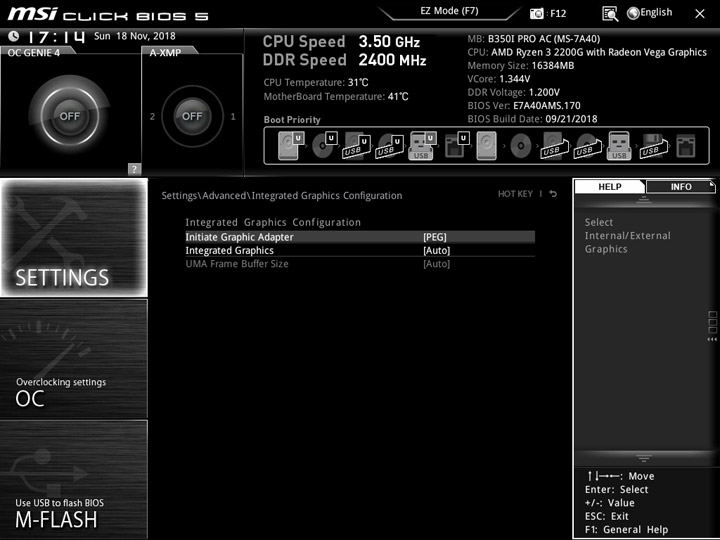

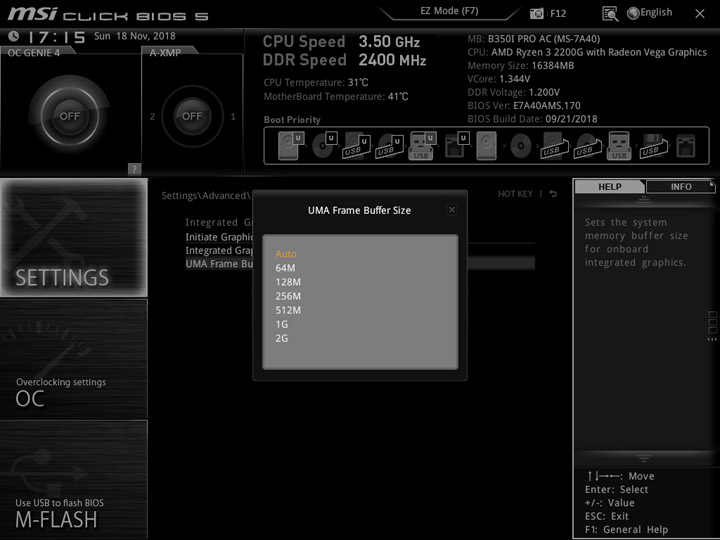

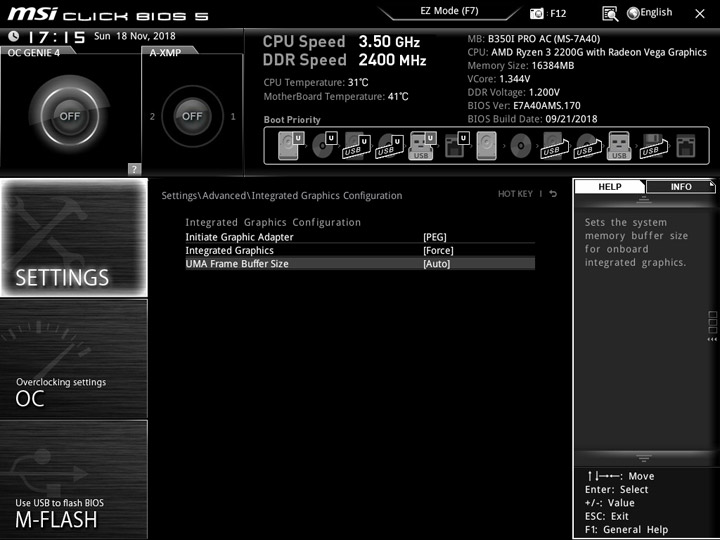

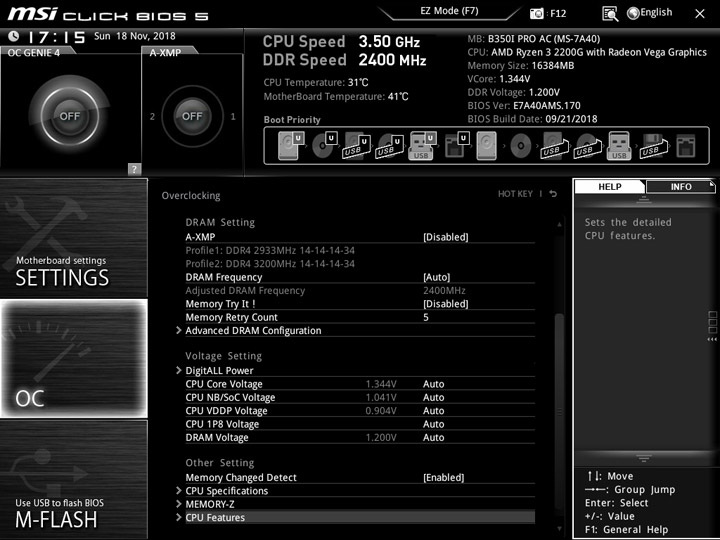

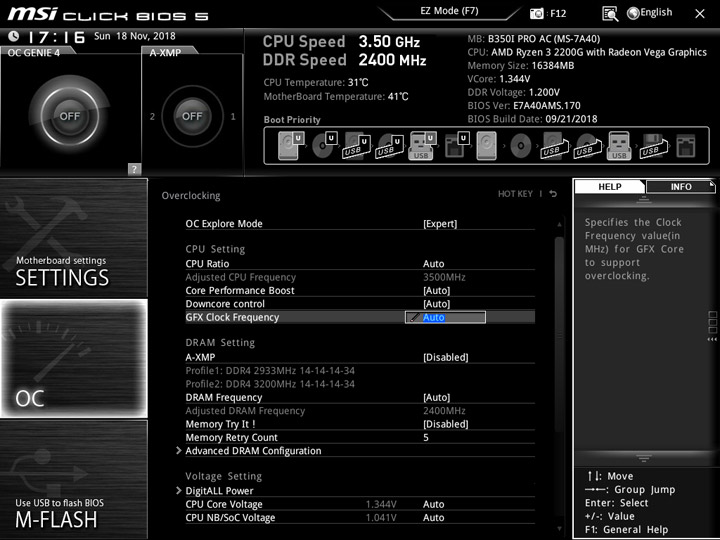

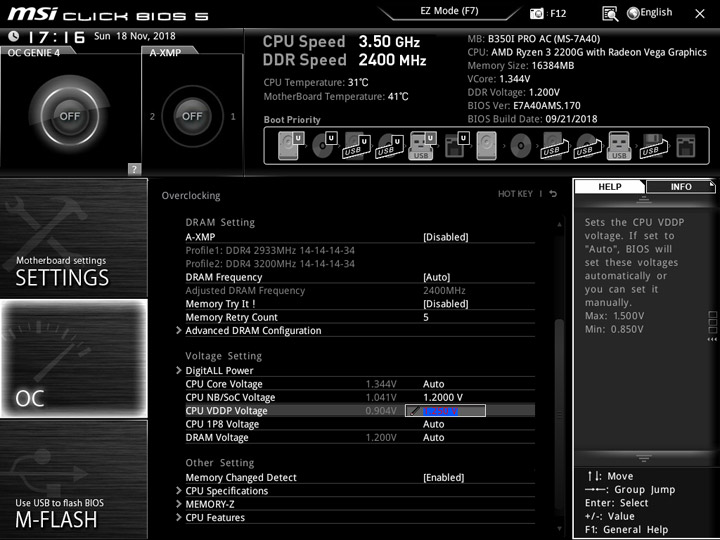

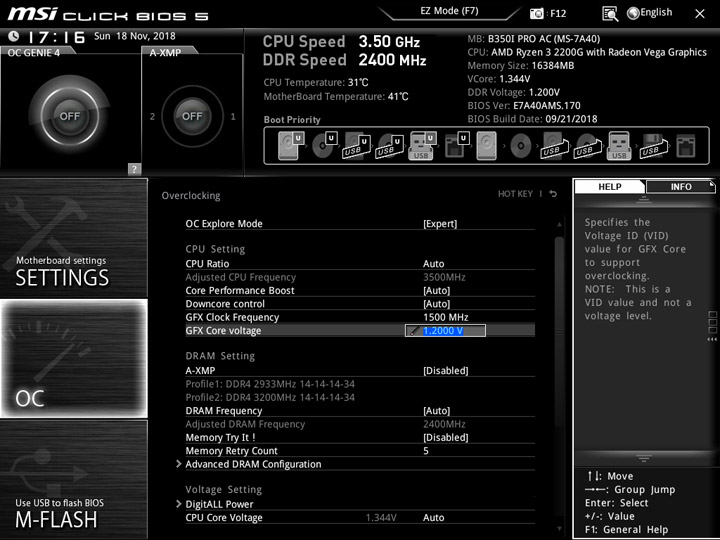

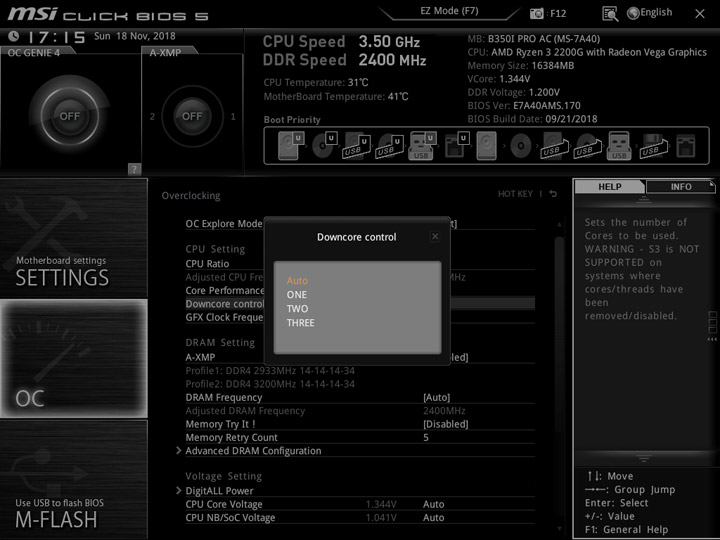

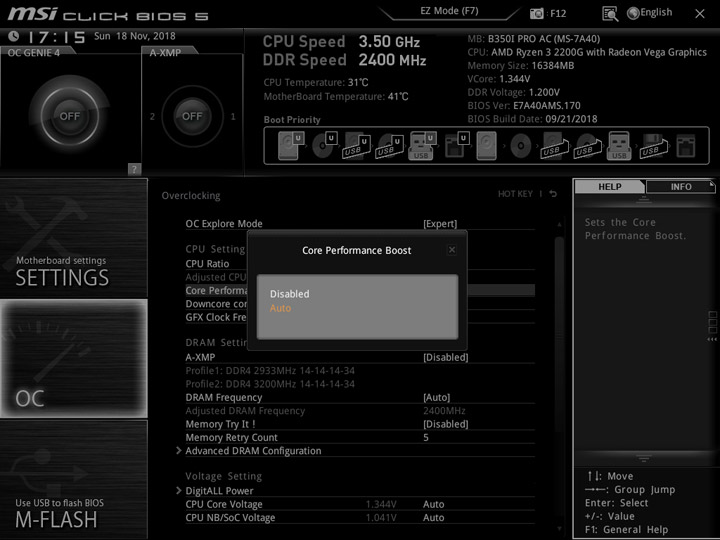

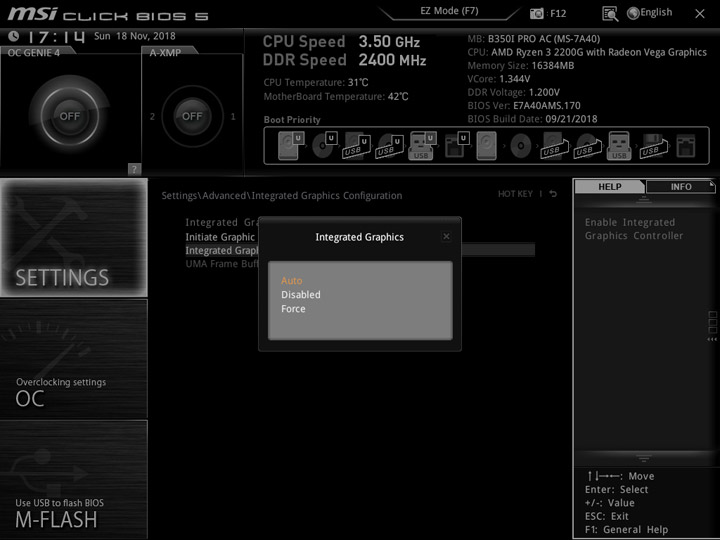

Появление APU прибавит несколько пунктов, на которых акцентированы следующие снимки экрана:

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

Комплектное ПО

Отсутствие игровой профориентации сказалось на списке фирменного ПО. Он заметно скромнее, не хватает бонусов для работы сети и звука, сопоставляя возможности с другими платами MSI.

  Программное обеспечение
Фирменное Command Center, Live Update 6, Mystic Light, RAMDisk, Smart Tool, Super Charger, X Boost
Дополнительное MSI GAMING CPU-Z (freeware)

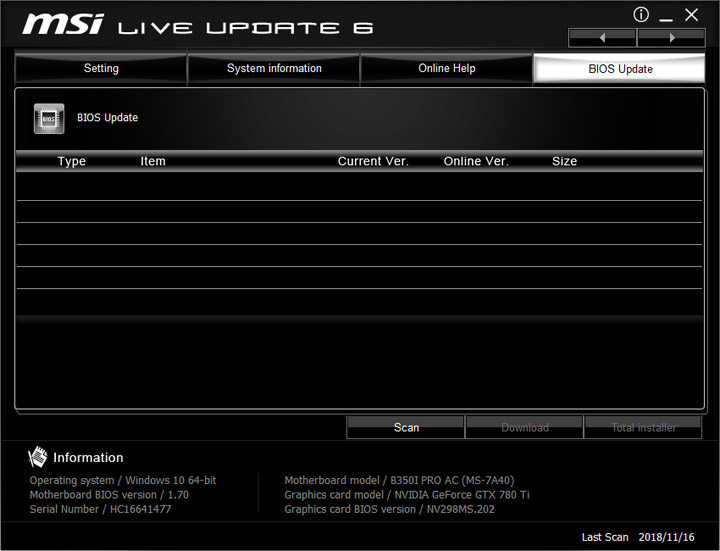

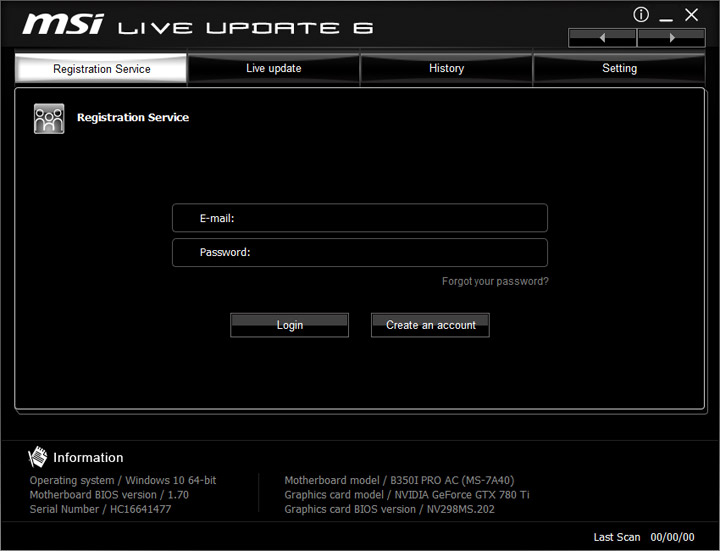

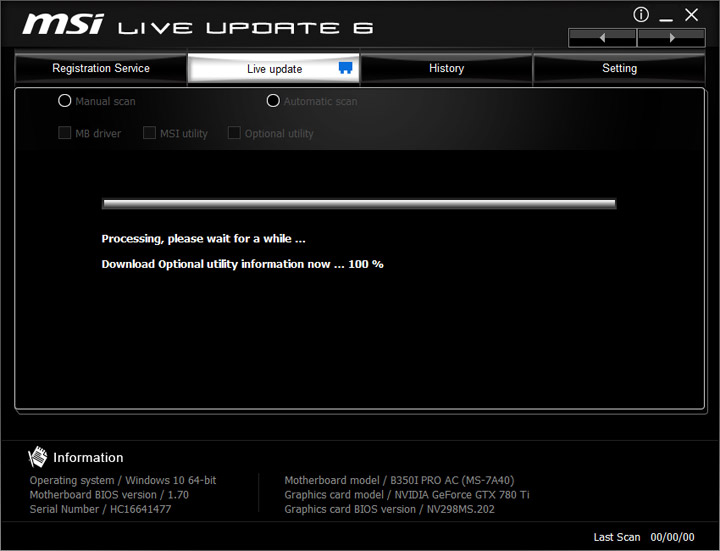

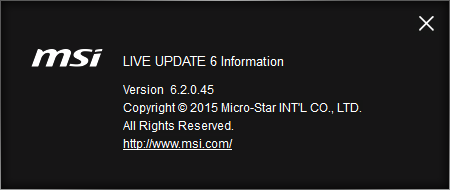

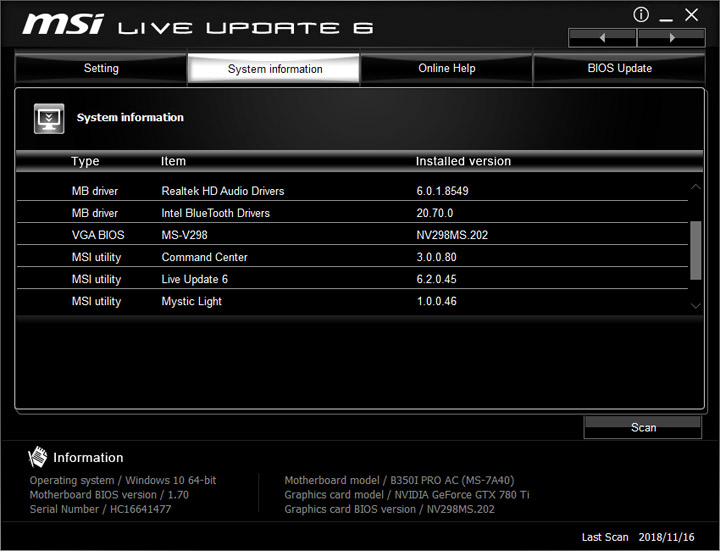

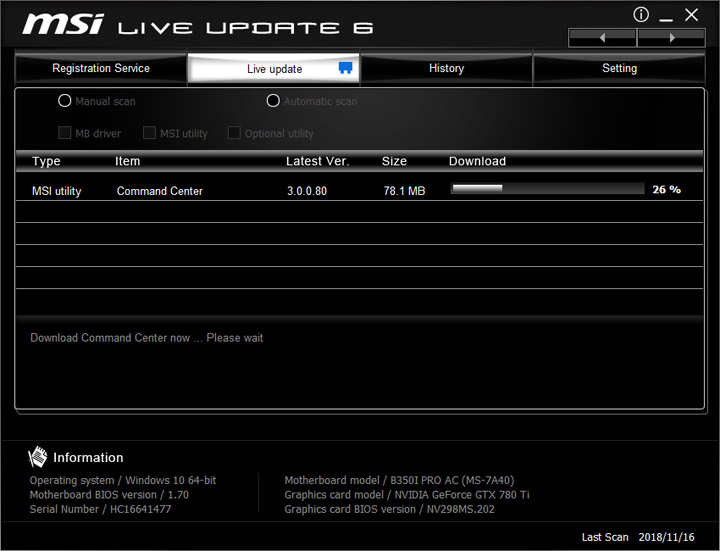

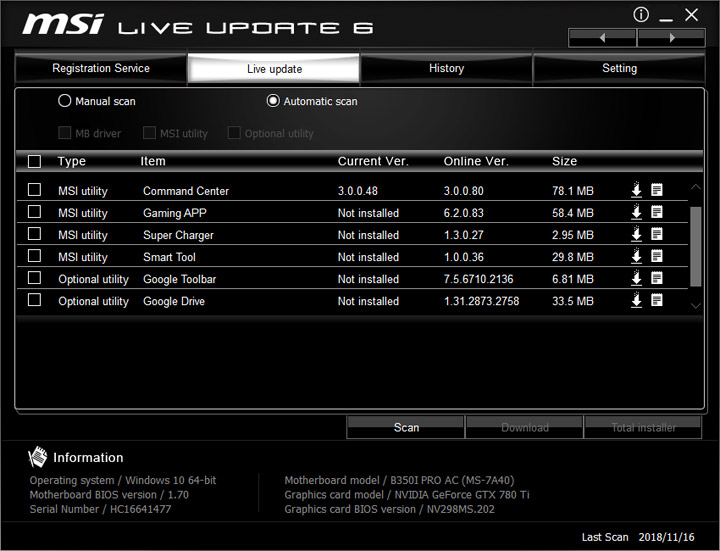

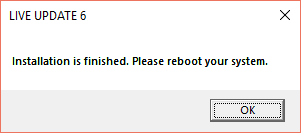

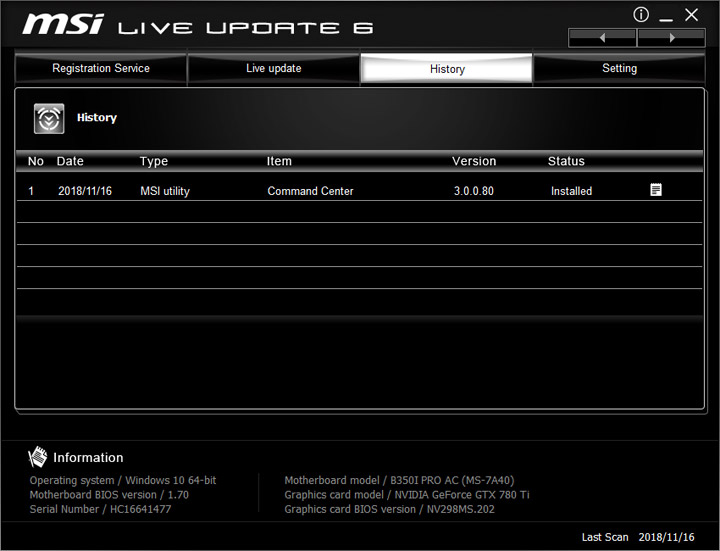

Live Update 6 — первое, с чем лучше всего начать работать. Этот помощник в состоянии отследить наличие самых свежих версий драйверов и ПО (как от MSI, так и от других вендоров), загрузить и установить их без лишних телодвижений.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

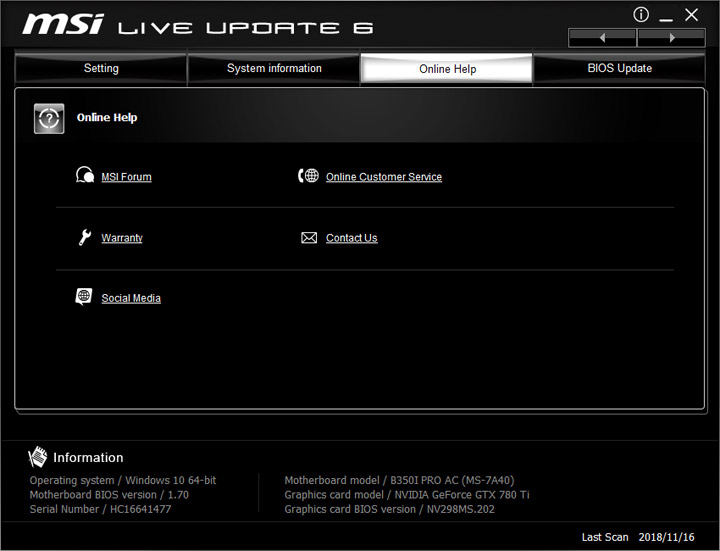

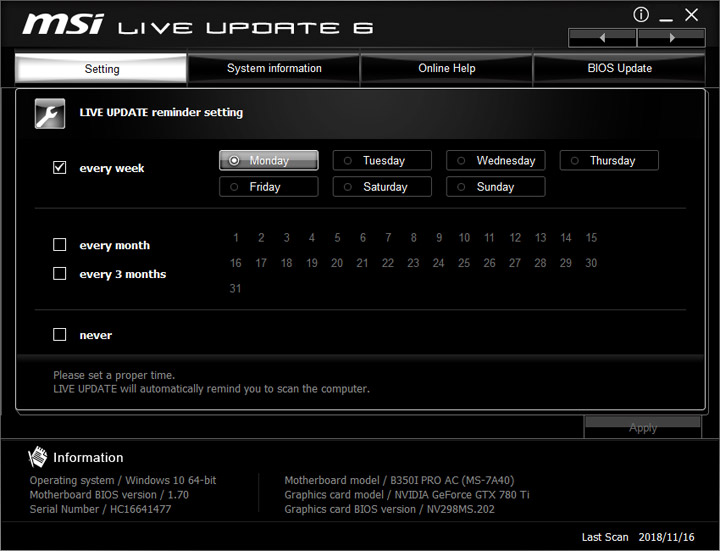

Программа помещает себя в автозагрузку, по расписанию она самостоятельно будет организовывать сеансы связи с серверами, но всё это можно настроить или вовсе отключить. Она содержит мастер для регистрации приобретённого оборудования (это ускоряет доступ к техподдержке).

MSI B350I Pro AC

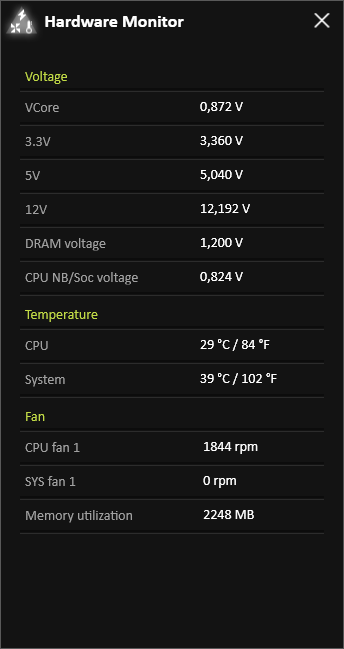

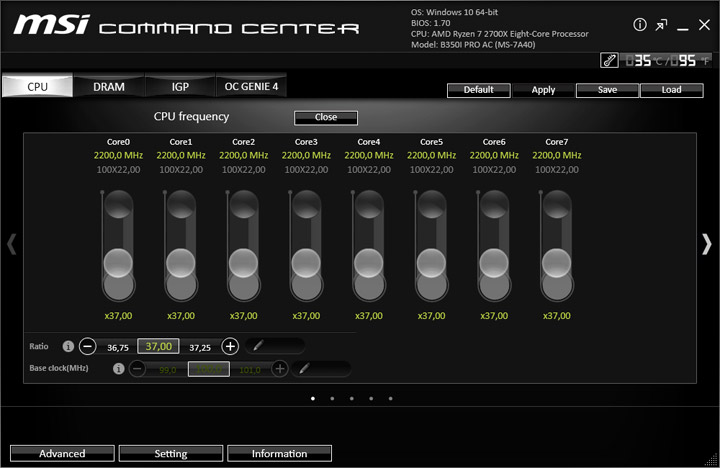

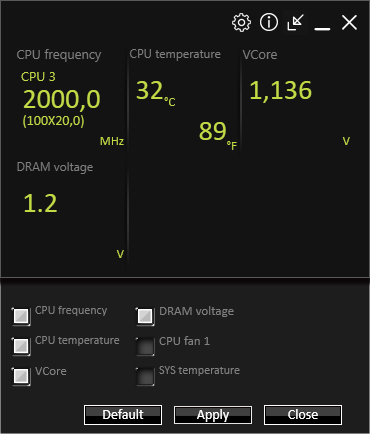

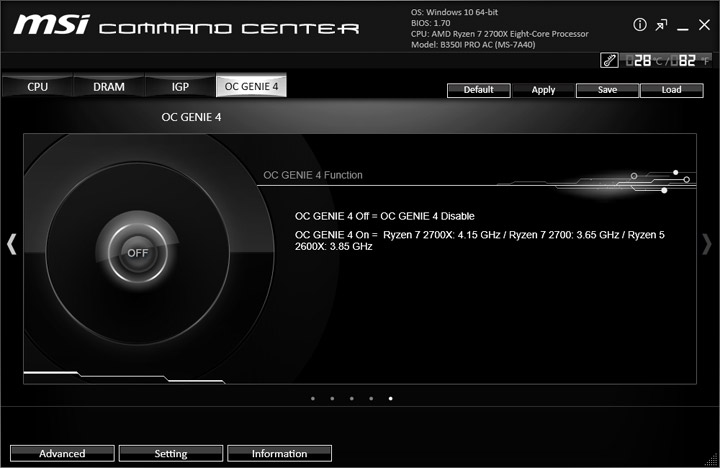

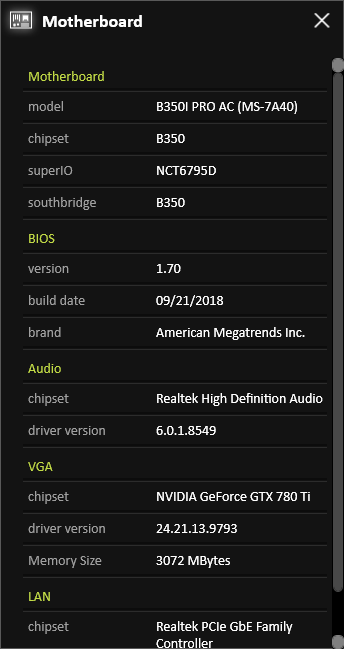

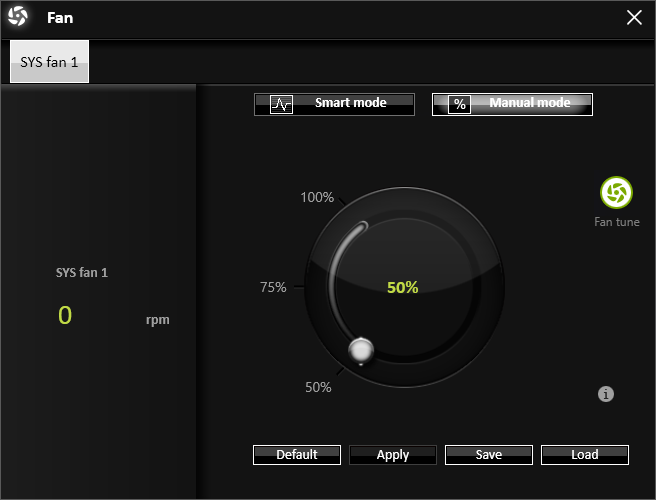

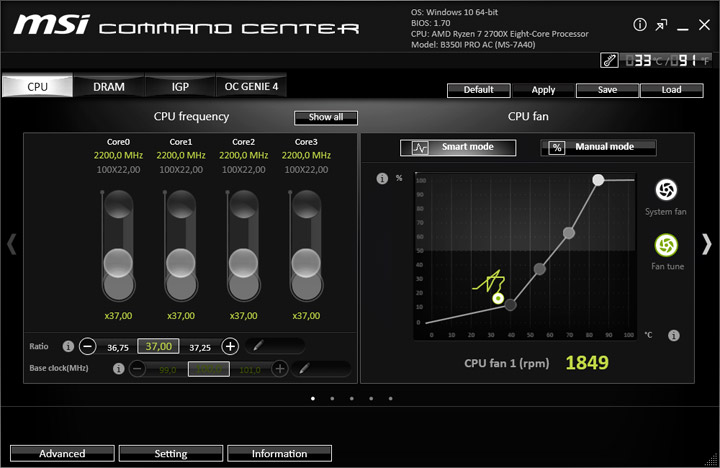

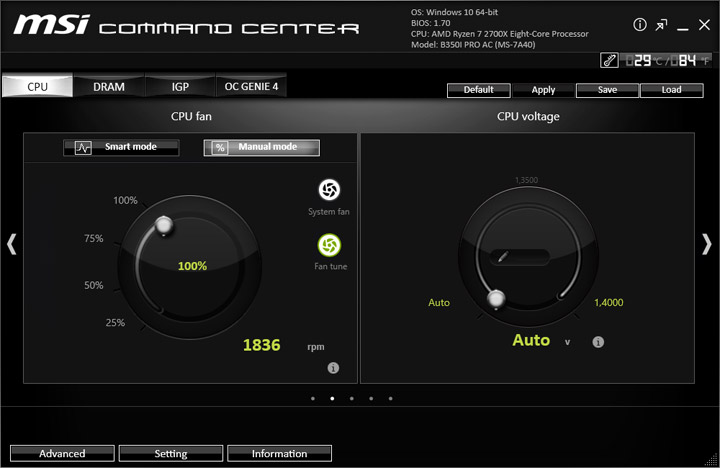

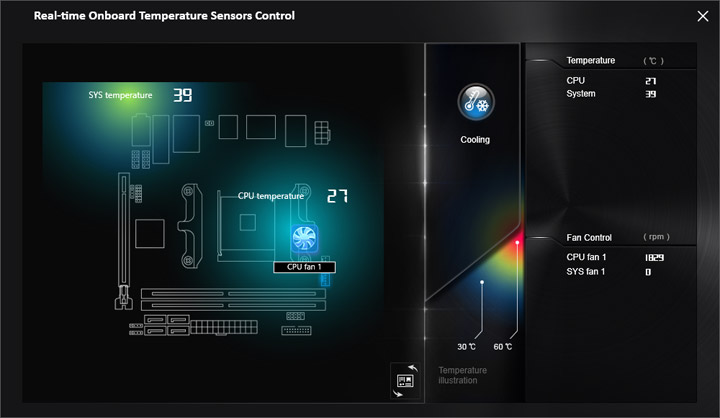

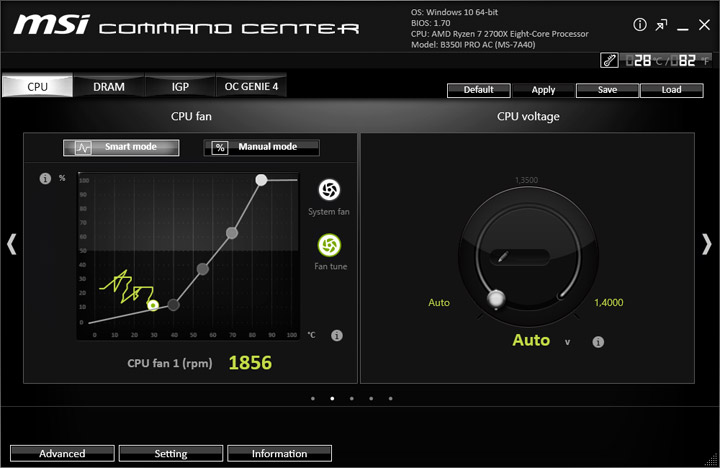

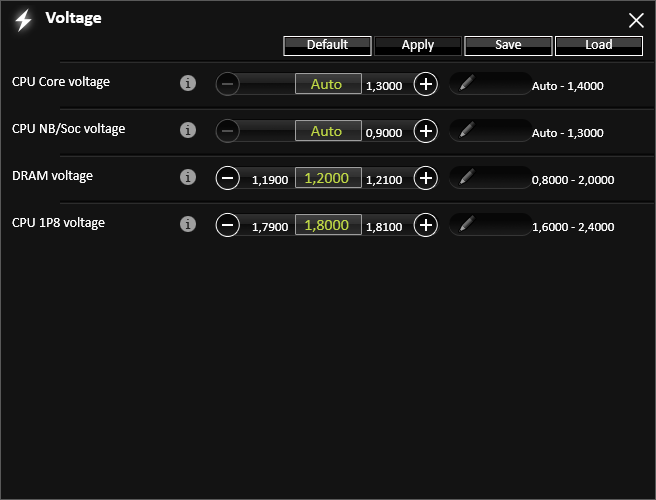

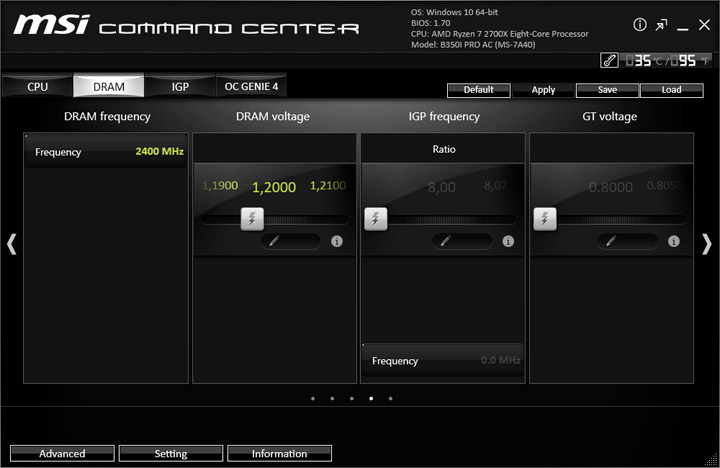

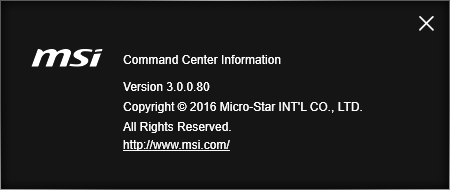

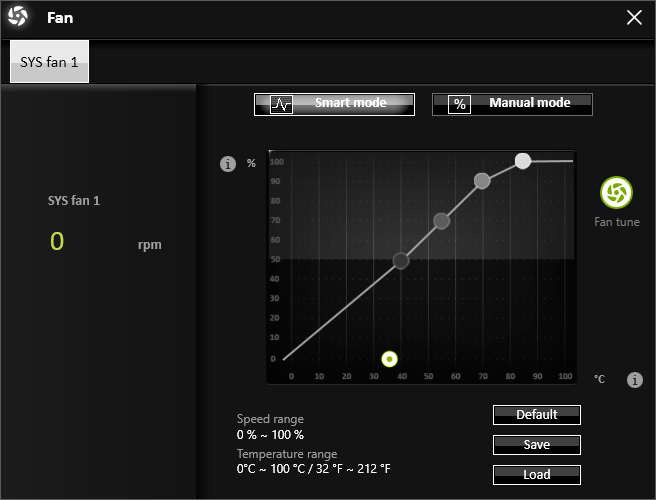

Command Center ничем не расширит возможности UEFI, но даст возможность «на лету» менять, скажем, напряжение DRAM. Также комплекс вполне способен правдиво предоставлять значения про системные параметры. Модуль по управлению вентиляторами имеет худший набор возможностей относительно базиса в UEFI, зато тут можно калибровать охладители.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

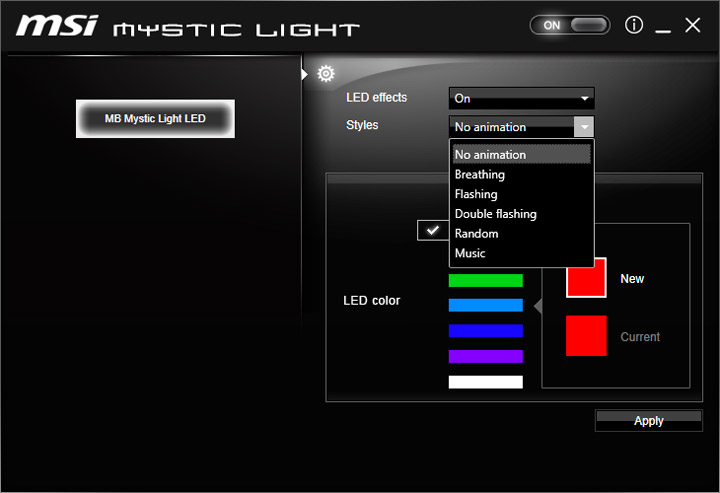

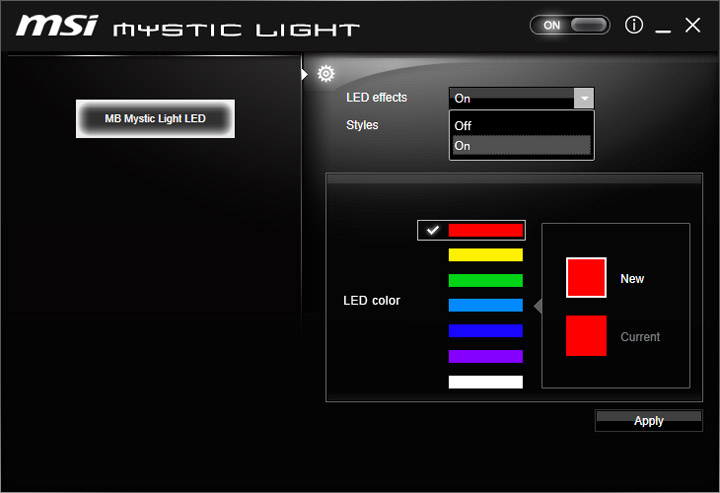

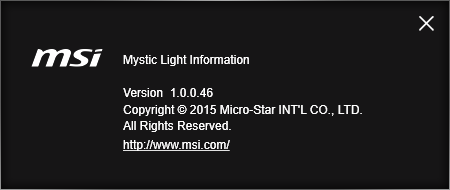

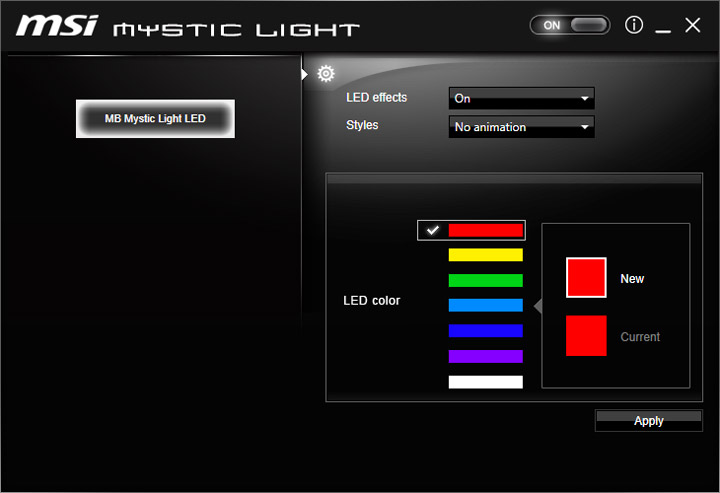

Подсветки на плате нет, потому управлять можно лишь внешними устройствами. Возможности комплекса Mystic Light достаточно скромные, выбор есть среди готовых оттенков цветов и сценариев, их число не так велико, как у других, более дорогих изделий, где реализован полноценный доступ к цветовой палитре.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

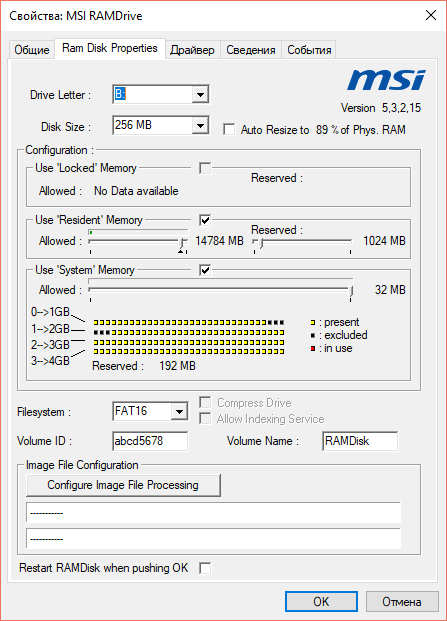

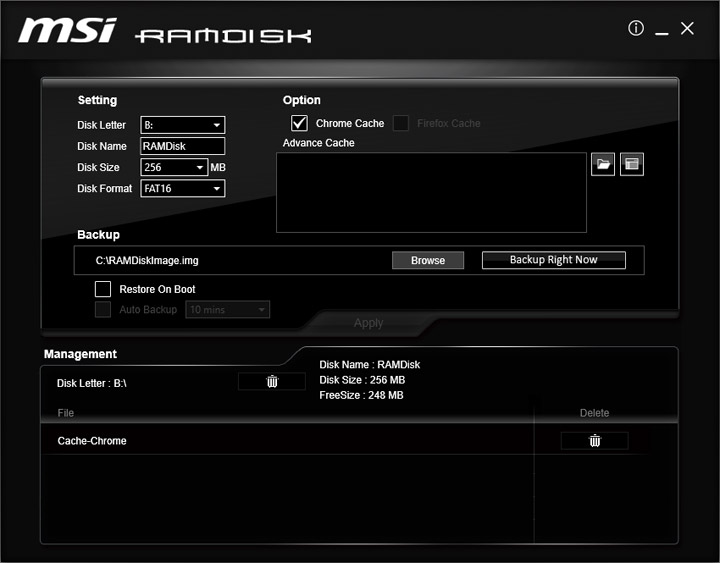

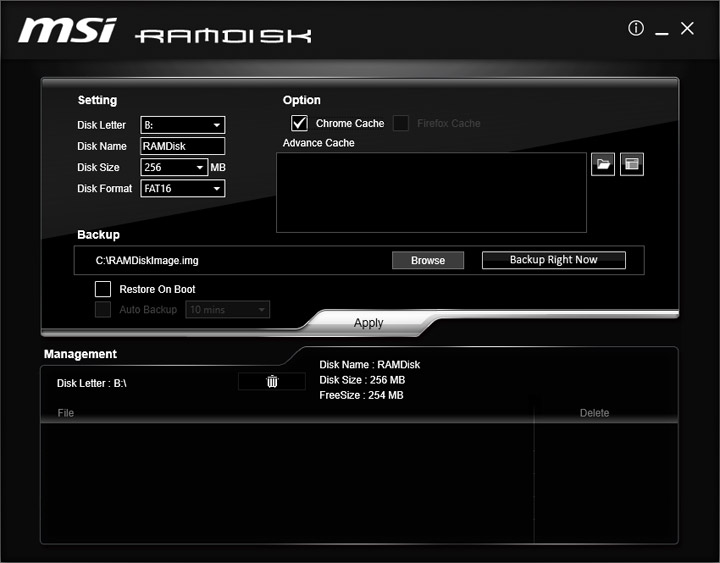

RAMDisk может оказаться полезен тем, кто планирует ускорить систему в отдельных сценариях. Настройки также будут доступны и через Диспетчер Устройств Windows.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

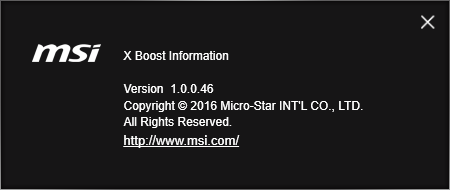

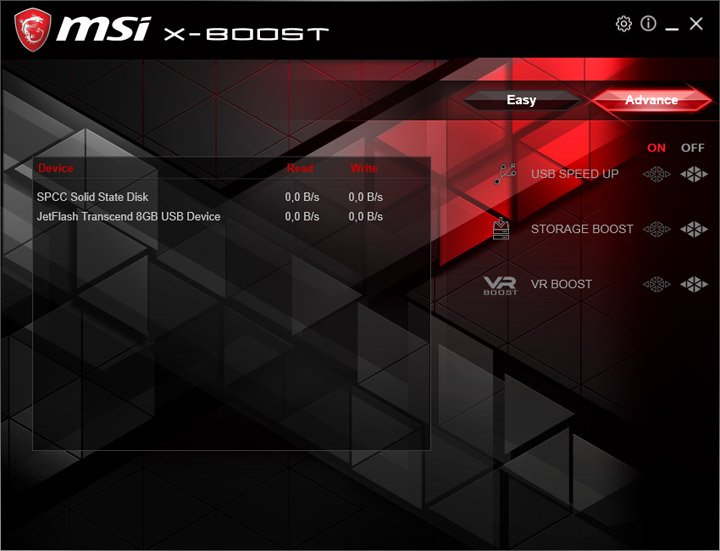

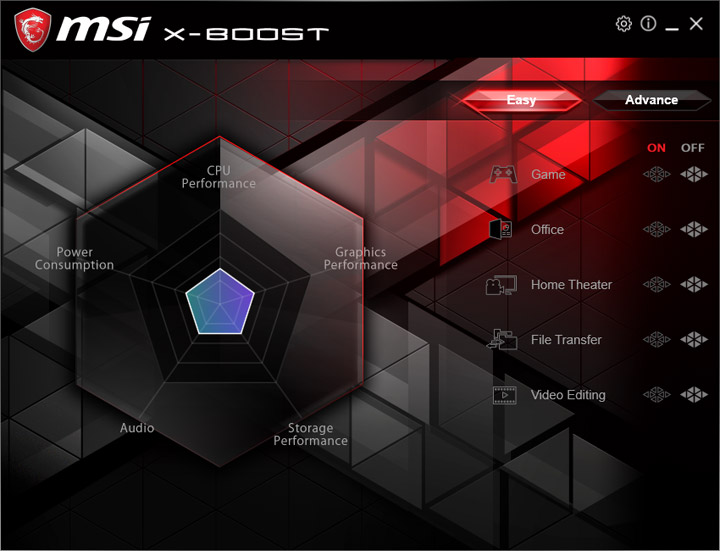

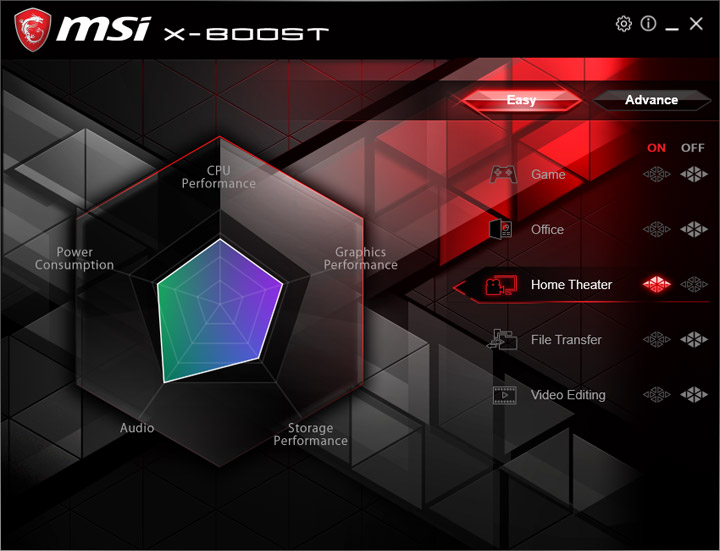

Не слишком прозрачно устроенный X-Boost открывает доступ к управлению портами USB, что пригодится при эксплуатации оборудования VR.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

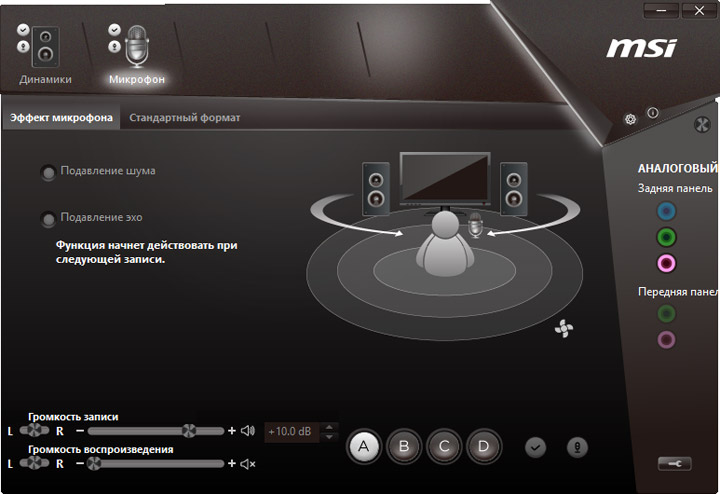

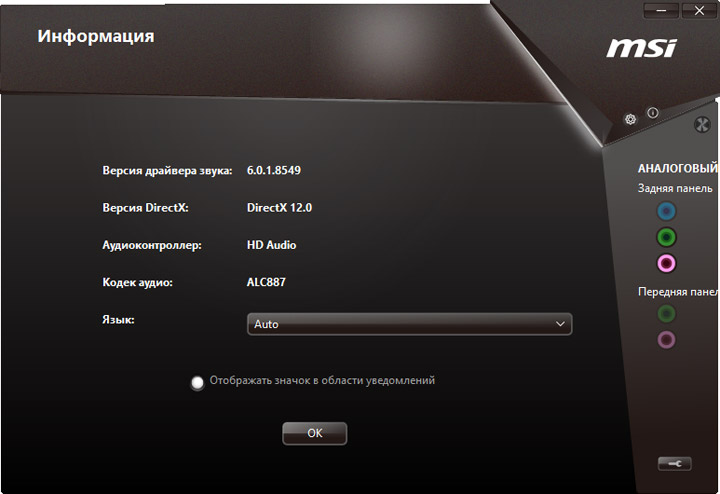

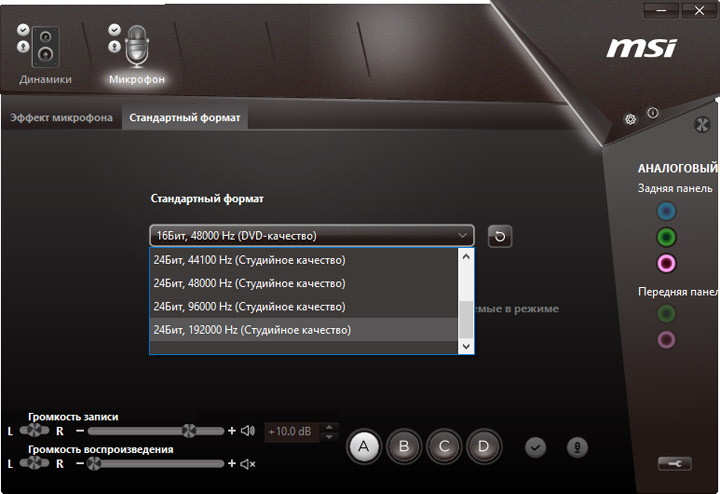

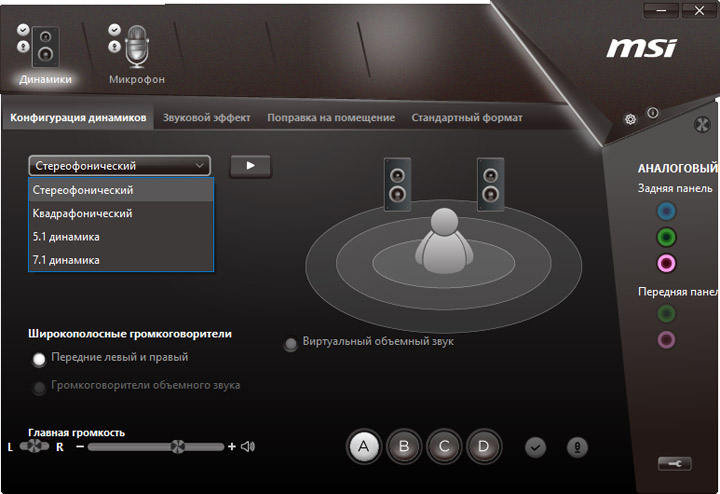

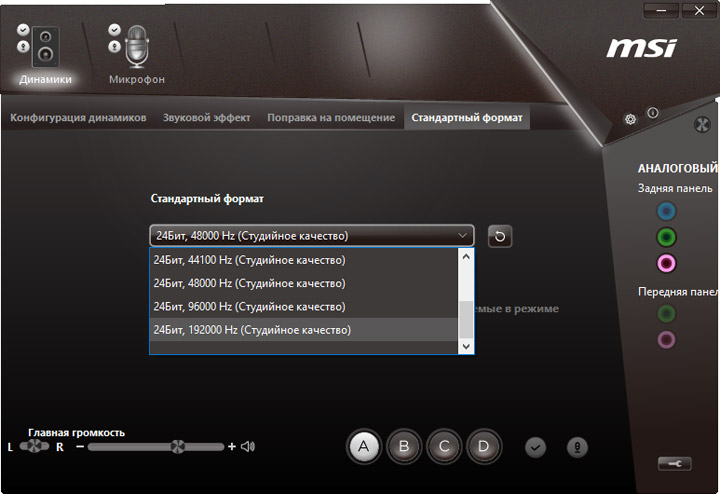

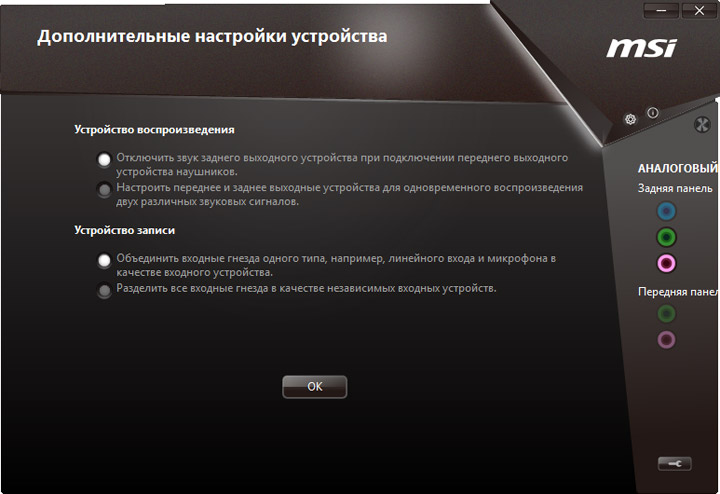

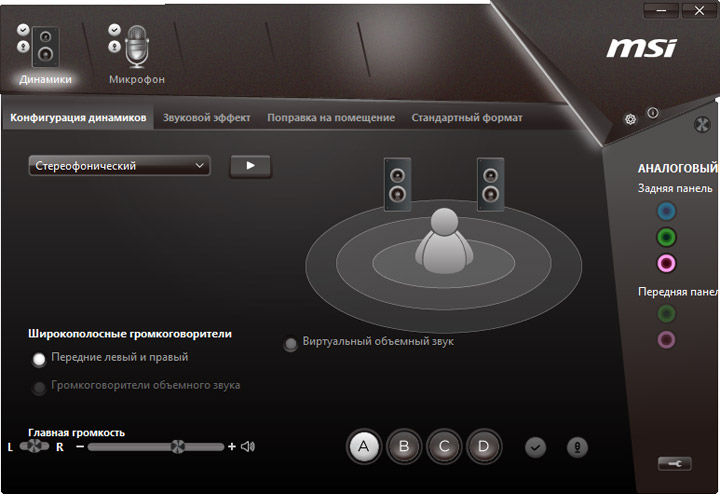

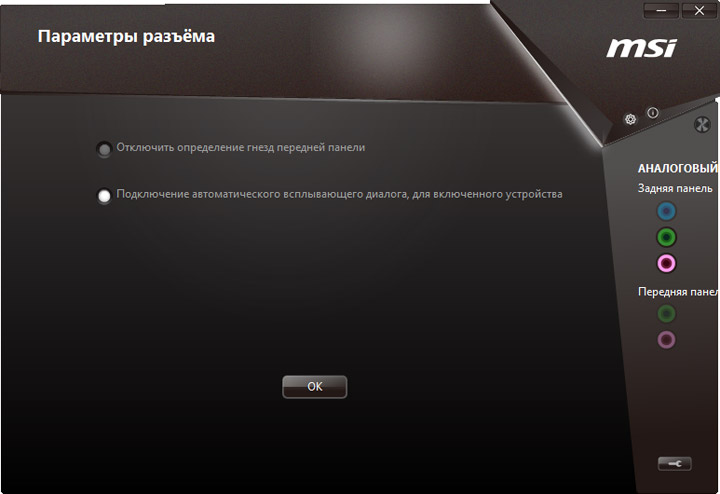

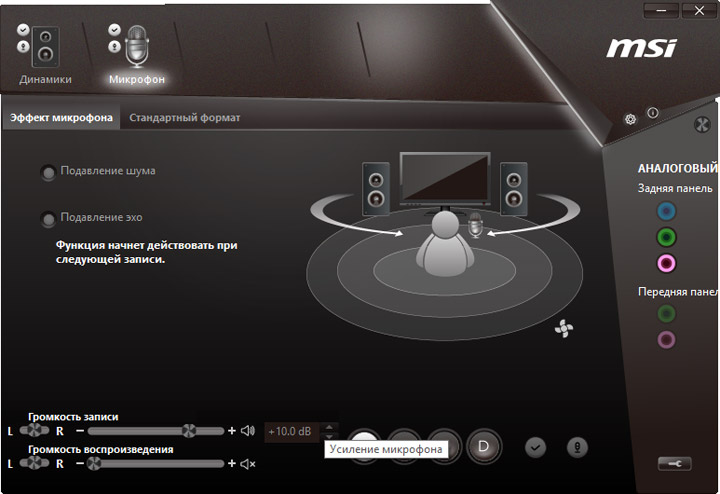

Наладка звучания происходит при использовании фирменного конфигуратора от Realtek. Бонусов для этих целей, напомню, не предусмотрено. ALC887 местами способен удивить. При наличии простой, спокойной и лёгкой композиции нет проблем с достоверностью звучания любого инструмента, сцена выстроена точно и прозрачно. Усиление активности музыкантов, мощности, скорости постепенно доводит ситуацию до «каши», когда отделить один источник звука от другого уже проблематично. Теряются детали, смазываются звуки на ВЧ, появляется сипение и гул в НЧ, а лязг в области средних частот скорее утомляет, чем приносит радость. Словом, такой источник хорошо подходит для разговоров по видеочату и аудиокниг. На сложных вещах как минимум не хватает ОУ, потому даже наличие внешнего усилителя не спасёт ситуацию и потребуется искать другое оборудование для воспроизведения любимого аудиоконтента.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

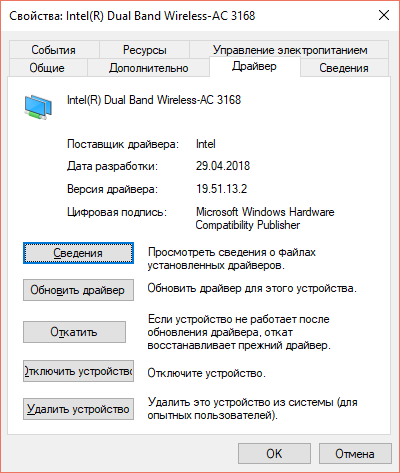

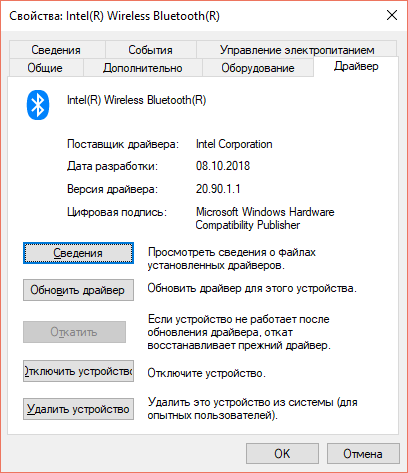

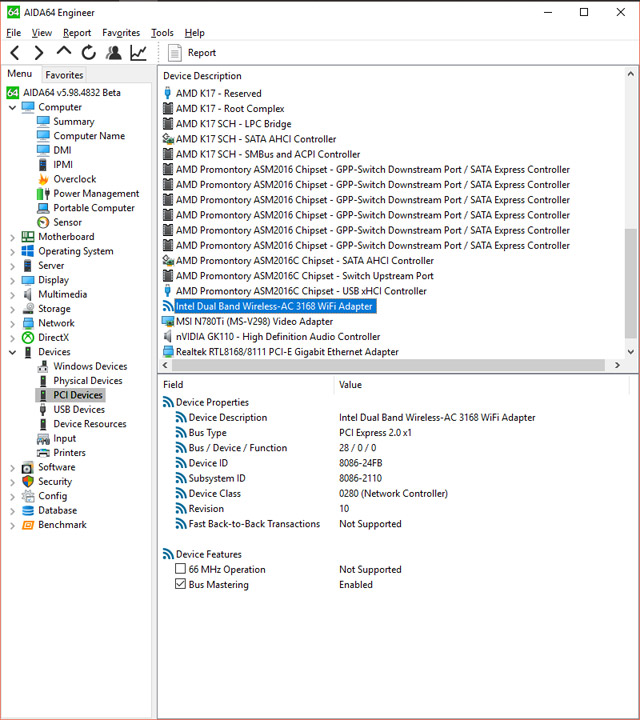

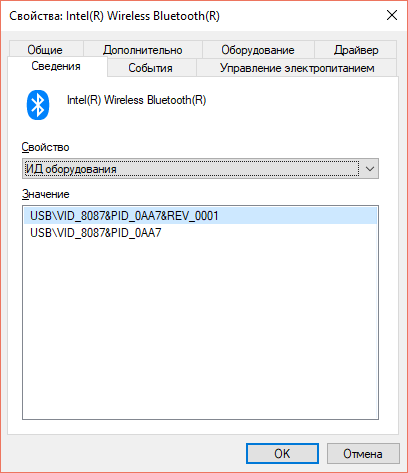

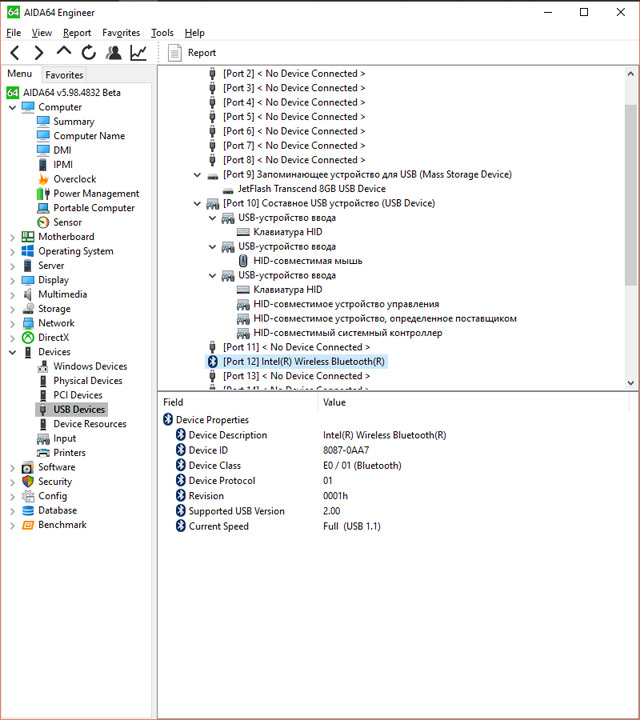

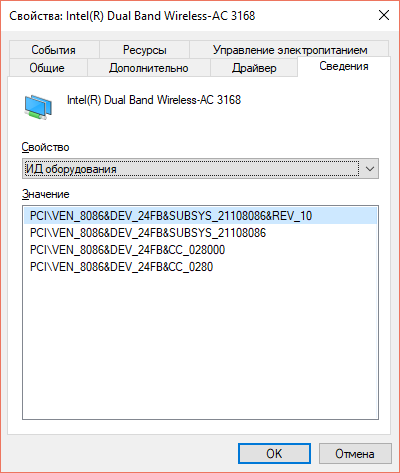

Сетевая инфраструктура дополнена двухдиапазонным адаптером от Intel.

MSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro ACMSI B350I Pro AC

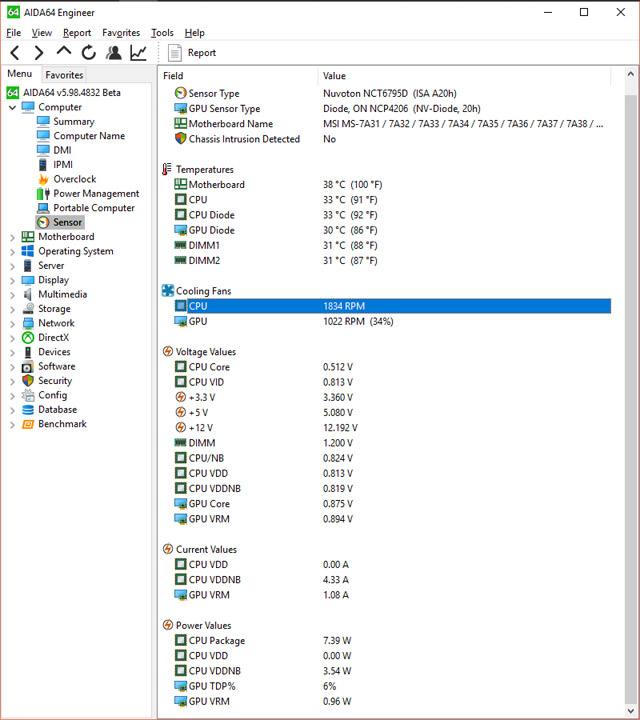

Стоит особо отметить наличие термодатчика VRM, как это было и у прочих устройств MSI с хабами трёхсотой серии. Утилита AIDA64 отображает температуру в той области под видом сенсора Motherboard.

MSI B350I Pro AC
Некоторые вещи в этом мире созданы для разгона!
