Обзор материнской платы ASUS ROG Strix B450-I Gaming и знакомство с AMD B450. Разгонные испытания в компактном форм-факторе Mini-ITX

Выход новых процессоров AMD серии Ryzen был сопряжён с анонсом материнских плат на базе старшего хаба X470. И вот теперь наступила пора для более простой версии — B450. Пожалуй, можно выделить два ключевых отличия между ними — отсутствие возможности организации связок из нескольких видеокарт и меньшее число портов SATA у новинки. Все привнесённые компанией AMD новации заявлены тут как поддерживающиеся.

ASUS ROG Strix B450-I Gaming

Оценить разницу с предыдущим поколением чипов можно по слайду ниже. На оверклокинге нужно сделать отдельный акцент — все компоненты системы (ЦП, интегрированный ГП, ОЗУ) можно разгонять в равной степени, вне зависимости от использования того или иного хаба. Эти заявления мы проверим в ходе собственных испытаний.

Преимущества X470 в рамках стандарта Mini-ITX остаются нереализованными, для плат подобного уровня как нельзя лучше подходит именно B450, одной из таких является гостья нашей лаборатории — ASUS ROG Strix B450-I Gaming. Производитель не стал использовать дополнительные контроллеры (не считая модуль для сетей Wi-Fi и Bluetooth), полностью опираясь на возможности CPU (APU) и распаянного B450.

ASUS ROG Strix B450-I Gaming

Для оценки имеющихся возможностей устройства предлагаю изучить таблицу с его характеристиками.

Модель ASUS ROG Strix B450-I Gaming
Официальная страница продукта в Сети asus.com
Чипсет AMD B450
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7
Память 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*/3400*/3466*/3600*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — CPU/APU
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — CPU
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы HDMI 2.0b
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели, B450)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU)
2 х 3.1 Gen1 (разъёмов на задней панели нет, B450)
2 x 2.0 (разъёмов на задней панели нет, B450)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (B450)
RAID 0, 1, 10 (SATA, B450)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Thermal sensor connector, Q-LED (CPU, DRAM, VGA, Boot Device LED), Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header и Aura Addressable Strip Header)
Цена в рознице, $

Упаковка и комплектация

Продукт поставляется в свойственной для его размеров коробке. Верхний лоток из картона занят самой платой, а нижний отсек предназначен под аксессуары.

ASUS ROG Strix B450-I Gaming

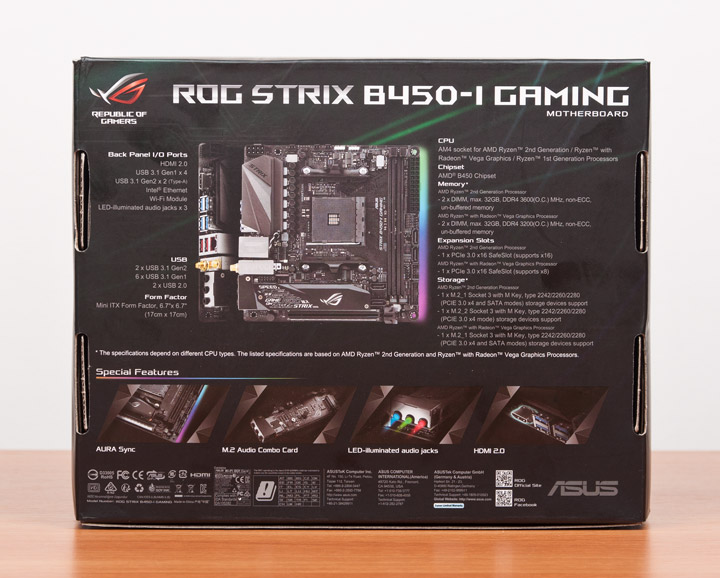

Фото устройства и список из основных возможностей представлены на обратной стороне упаковки. Немного ниже находится коллаж изображений с акцентами на аппаратных особенностях продукта. Выделю наличие порта HDMI 2.0b.

ASUS ROG Strix B450-I Gaming

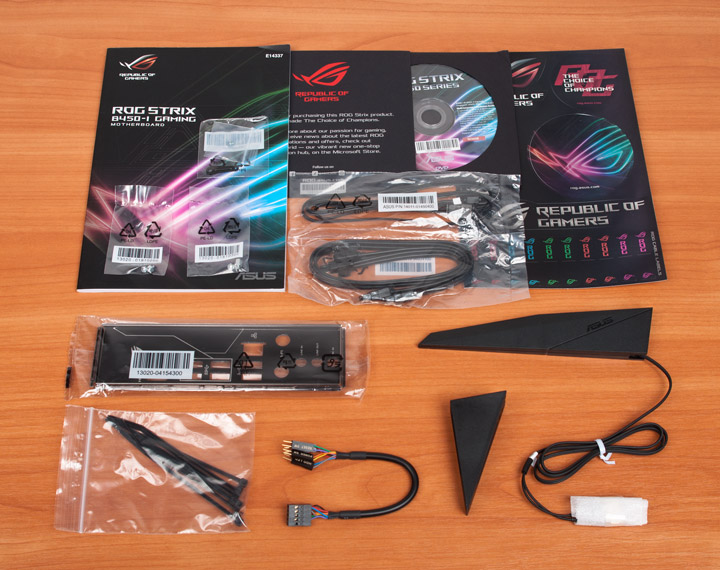

Достаточно обширен комплект поставки. Тут есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • приветственная брошюра владельца устройства ROG;
  • диск с драйверами и фирменным ПО;
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения управляемой светодиодной ленты;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • семь нейлоновых стяжек;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • выносная антенна с возможностью фиксации лишь одного положения.
ASUS ROG Strix B450-I Gaming

Внешний вид

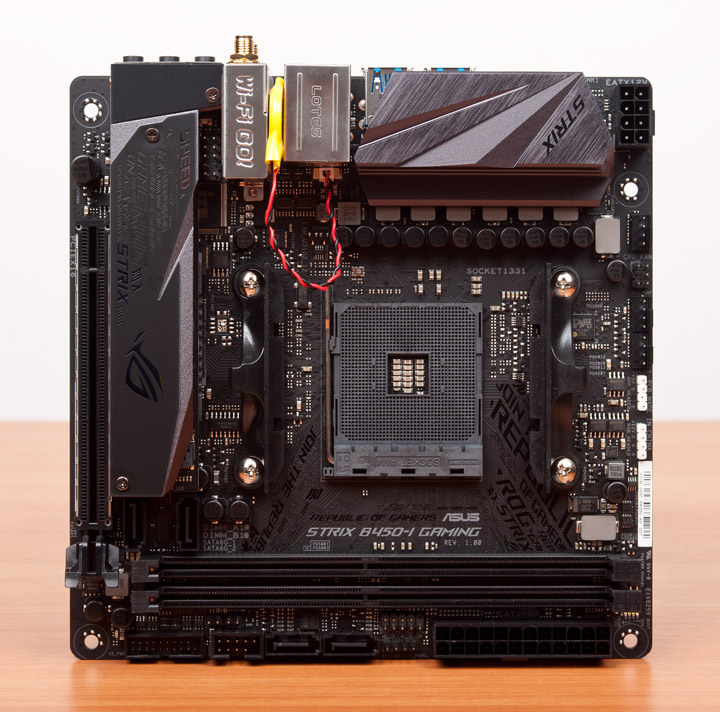

Оформление свойственно платам серии ROG Strix последнего времени. Все элементы тёмных оттенков, на поверхности присутствуют надписи и символы разных видов. Кнопок и переключателей здесь нет, помочь в эксплуатации сможет комплекс Q-LED, набранный четырьмя разноцветными светодиодами. Они распаяны у верхнего правого угла.

ASUS ROG Strix B450-I Gaming

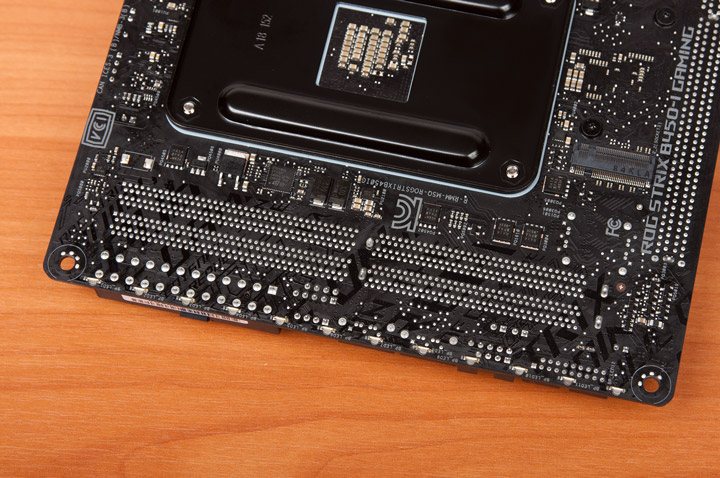

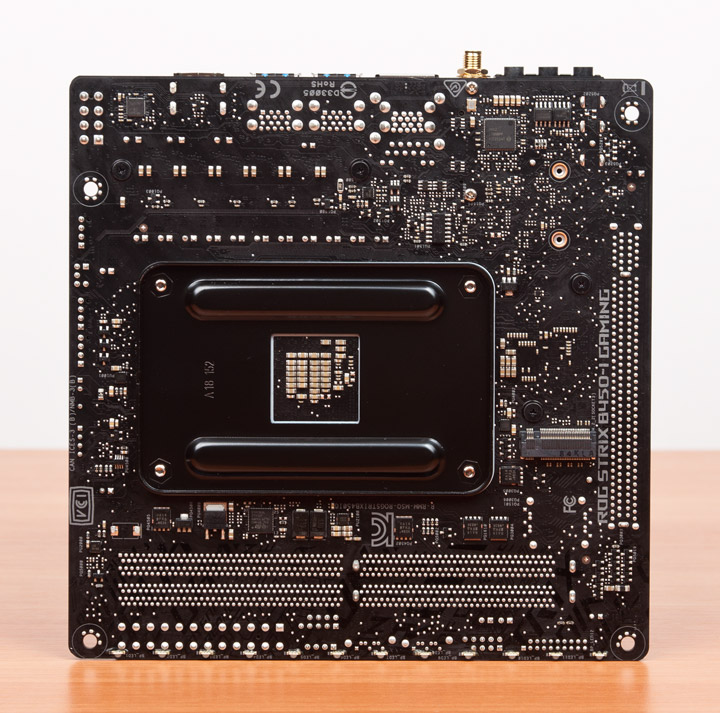

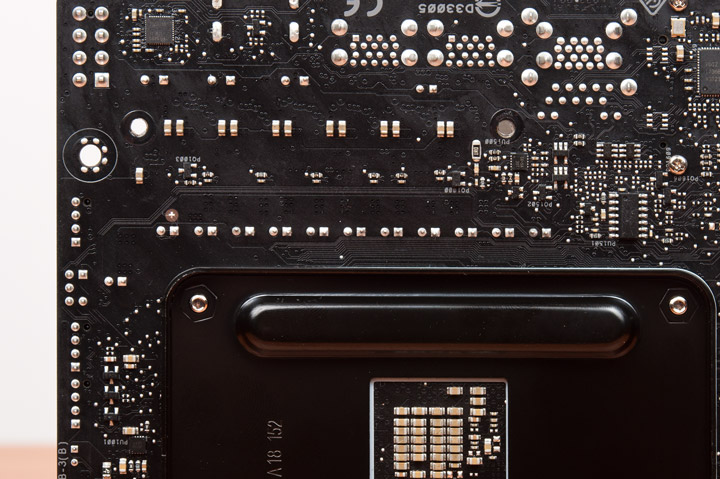

Обратная сторона насыщена всевозможными элементами, усилительная пластина для систем охлаждения процессора железная и её площадь обычная, не пострадавшая от небольших габаритов изделия.

ASUS ROG Strix B450-I Gaming

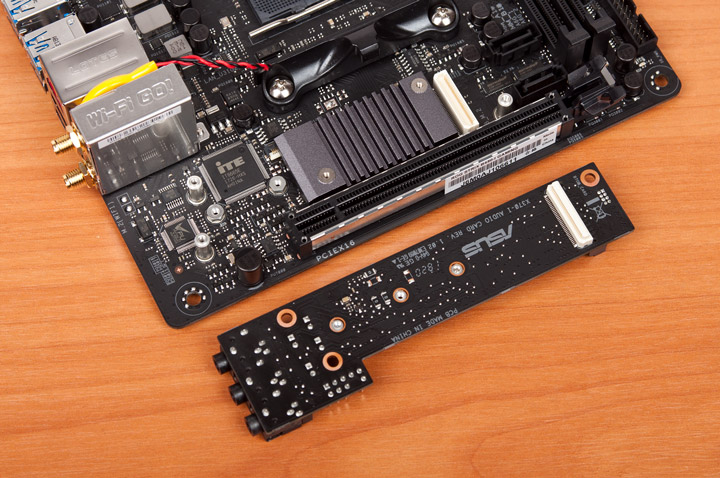

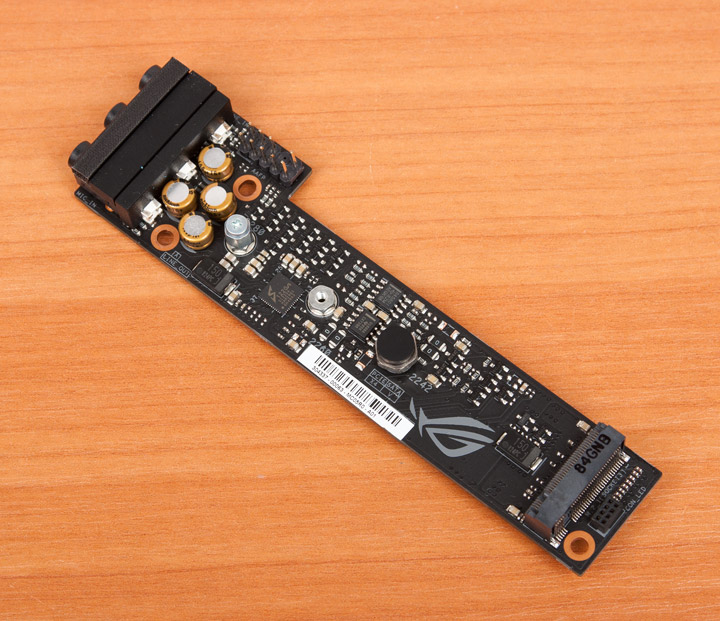

И прежде некоторые компактные модели плат от ASUS оснащались съёмными модулями со звуковой картой. В этот раз его дополнили слотом M.2 и снабдили охладителем.

ASUS ROG Strix B450-I Gaming

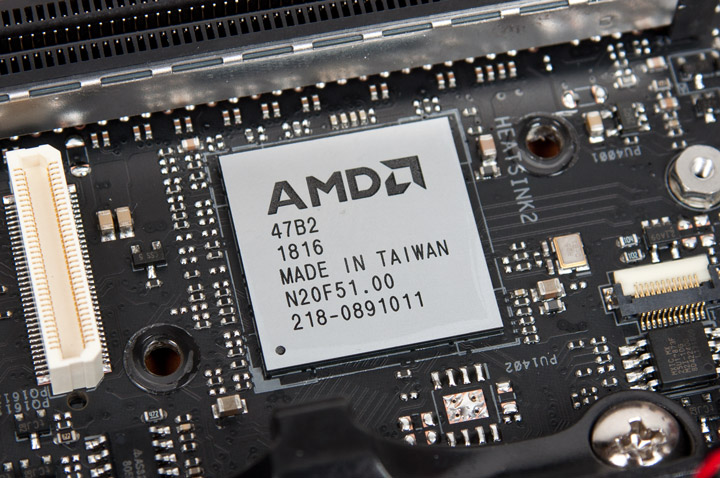

Хаб снабжён собственным ребристым радиатором, закреплённым при помощи винтов.

ASUS ROG Strix B450-I Gaming

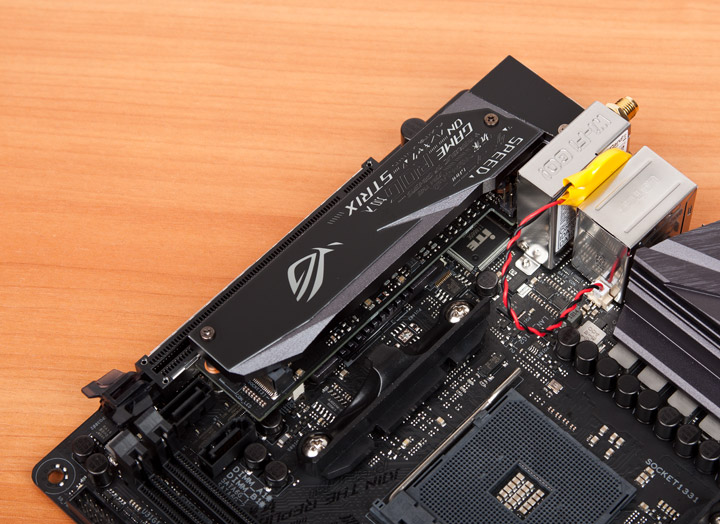

Сверху модуль также фиксируется тремя винтами, для этих целей используются подпирающие стойки.

ASUS ROG Strix B450-I Gaming

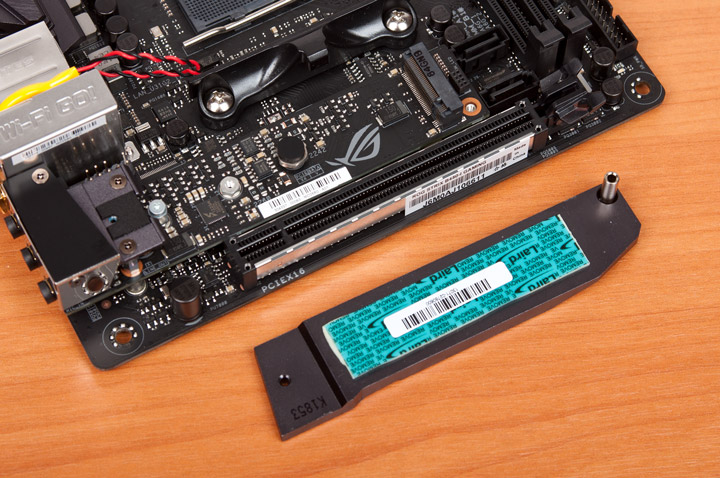

Длина изделия типа M.2 будет ограничена 80 мм. Радиатор поставляется вместе с термолипучкой.

ASUS ROG Strix B450-I Gaming

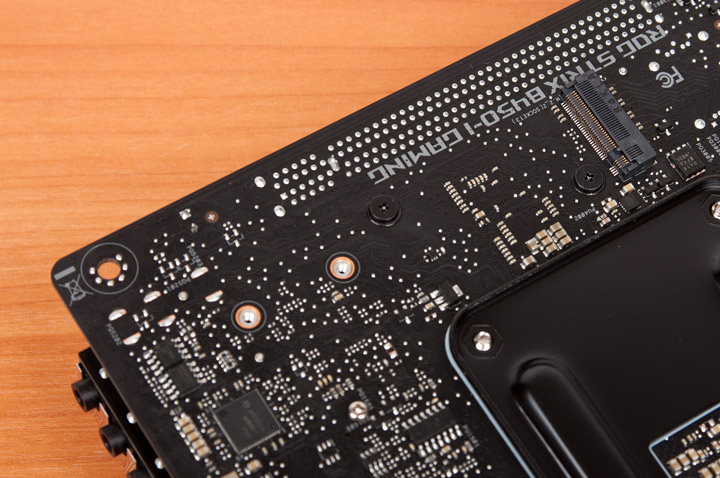

Ещё один слот M.2 есть на обратной стороне. Его ресурсы напрямую связаны с линиями PCI-E процессора, то есть использование накопителя в таком слоте приведёт к снижению пропускной способности графического PCI-E x16.

ASUS ROG Strix B450-I Gaming

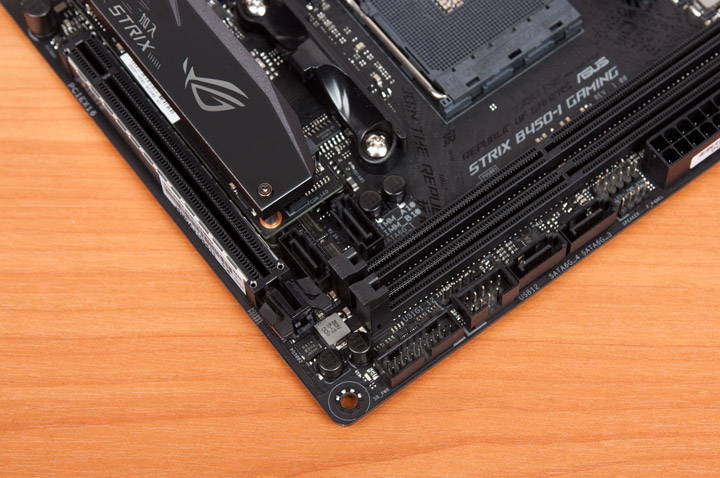

Также есть четыре поперечных гнезда SATA. Для корпусных кабелей USB заготовлены две колодки — под второе и третье поколение, по одной штуке. Между ними находится: пара контактов — для проведения сброса настроек и ещё одна пара — под нужды внешнего термодатчика (его в комплекте поставки нет).

ASUS ROG Strix B450-I Gaming

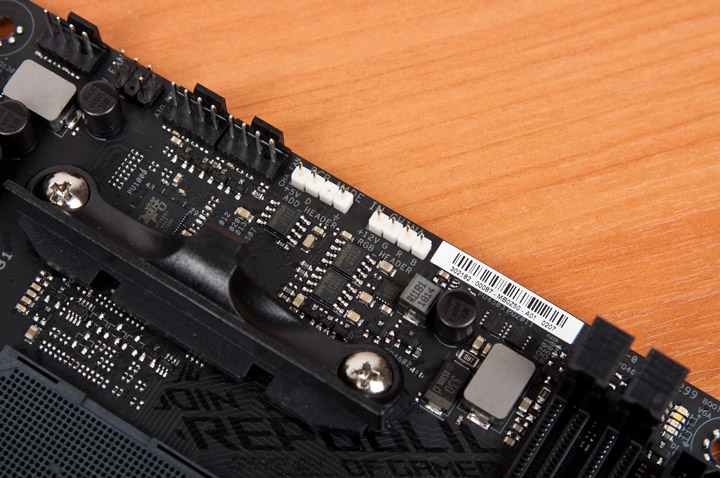

Вдоль верхней грани расположены все три гнезда для охладителей. Тип замедления устройств может быть любым, помогут в выборе пункты меню UEFI. Также здесь есть две разнотипные колодки для светодиодного оборудования.

ASUS ROG Strix B450-I Gaming

Иллюминация силами платы производится благодаря двенадцати направленным в сторону светодиодам, распаянным вдоль правой грани.

ASUS ROG Strix B450-I Gaming

Звуковая система выстроена при участии кодека ALC1220, ему помогают два операционных усилителя. Отдельного ЦАП, как у более старших моделей производителя, тут нет.

ASUS ROG Strix B450-I Gaming

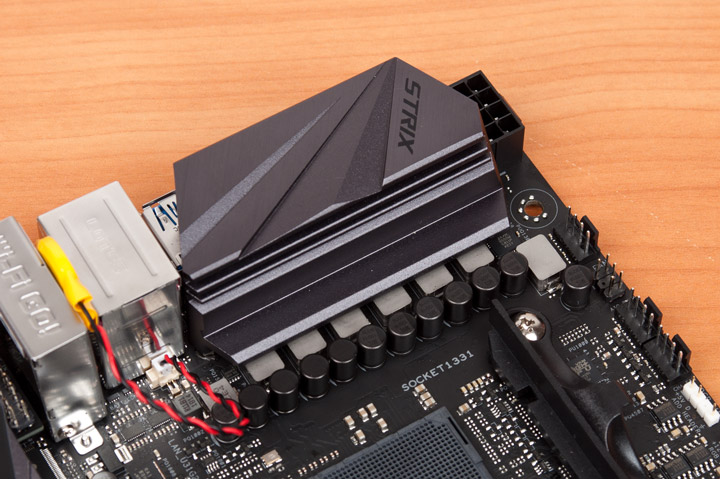

Охладитель силовых элементов сдвинут в область портов ввода-вывода, забирая часть площади там, но не возвышаясь над остальными элементами платы, а значит совместимость с большинством процессорных радиаторов должна быть отличной.

ASUS ROG Strix B450-I Gaming

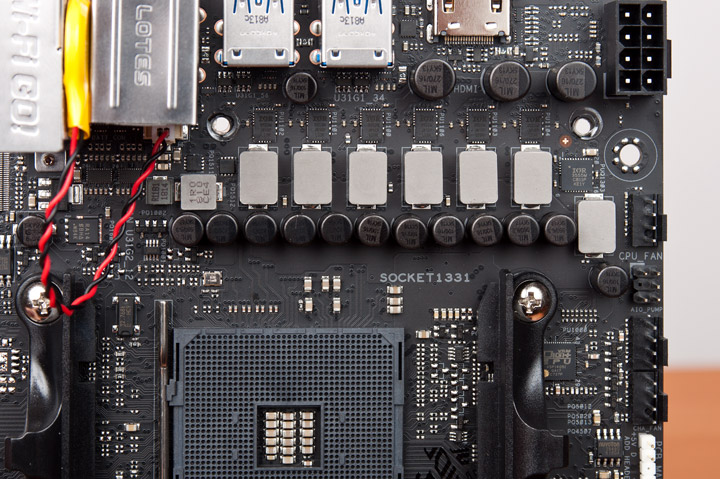

Преобразователь напряжений выстроен на базе ШИМ-контроллера ASP1405I. Внешних драйверов на плате или удвоителей я не заметил. Шесть сборок Infineon Technologies IR3553 образуют стабилизатор для CPU Voltage и всего одна в лице IR3555, притом обходящаяся без радиатора, необходима под SOC Voltage, откуда в том числе запитывается и интегрированный ГП.

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming

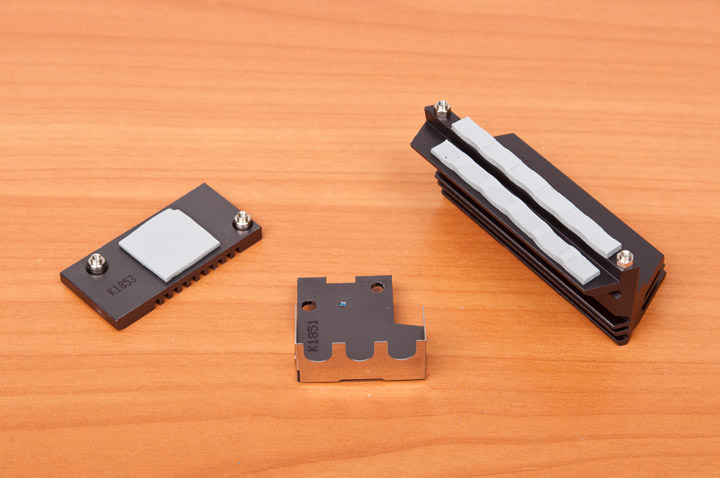

Прокладка для транзисторов занимает всю площадь соответствующей грани, отмечу её необычно большую толщину. Такая же находится повыше, обеспечивая частичный контакт с сопутствующими дросселями, видимо, таким образом решили поступить для улучшения устойчивости всей конструкции.

ASUS ROG Strix B450-I Gaming

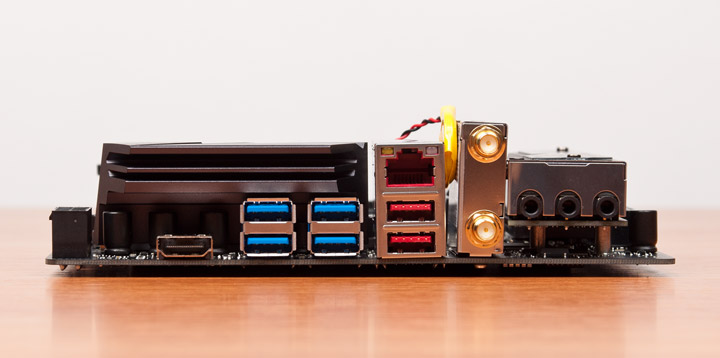

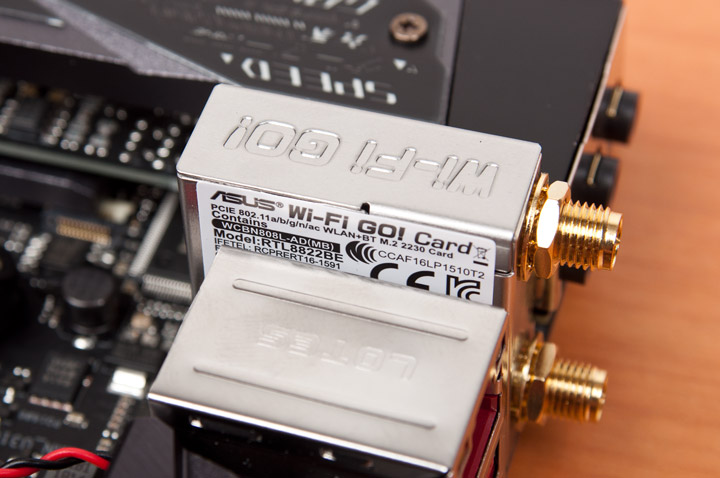

Задняя панель имеет весьма необычный вид. Набор портов назвать всеохватывающим трудно — сказываются ограничения в габаритах и свободном месте. Но тот же симметричный выход USB Type C здесь бы не помешал. Всего один цифровой видеовыход тоже не повод для гордости, но и его не было в прошлом поколении, когда рынок делили между собой хабы трёхсотой серии. Используется модель контроллера беспроводных сетей такая, как и в составе ROG Crosshair VII Hero (Wi-Fi).

ASUS ROG Strix B450-I GamingASUS ROG Strix B450-I Gaming
