Обзор материнской платы MSI B450 Tomahawk. Переоснащение

Материнские платы MSI с хабом B350 являются живым примером сочетания хороших возможностей и сравнительно невысоких отпускных цен. Выбор моделей был и остаётся большим, и потому инженерам для новой линейки устройств потребовалось больше, чем простое переименование (распайка AMD B450). Сегодня мы оценим их труды на примере наследницы модели B350 Tomahawk. Хочется подчеркнуть — стоимость тестового устройства находится на сопоставимом уровне, тем интереснее будет процесс изучения его особенностей.

MSI B450 Tomahawk

Изделие номинально относится к базовым моделям, где сторонние контроллеры не используются, а сеть и звук организованы при участии простейших микросхем от Realtek. Детальные сведения о его возможностях изложены в таблице ниже.

Модель MSI B450 Tomahawk (MS-7C02 VER:1.0)
Официальная страница продукта в Сети ua.msi.com
Чипсет AMD B450
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 1866/2133/2400/2667/2800*/2933*/3000*/3066*/3200*/3466*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 2.0 x16 (x4) — B450
3 x PCI Express 3.0 x1 — B450
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы HDMI 1.4, DVI-D
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (1x C), B450)
2 х 3.1 Gen1 (2 разъёма на задней панели, CPU)
2 х 3.1 Gen1 (разъёмов на задней панели нет, B450)
6 x 2.0 (2 разъёма на задней панели, B450)
VR Ready +
Serial ATA 2 x SATA 6 Гбит/с (CPU)
4 x SATA 6 Гбит/с (B450)
RAID 0, 1, 10 (SATA, B450)
Встроенный звук Codec — Realtek ALC892 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek 8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), поддержка AMD 2-Way CrossFireX, пара колодок для подключения устройств RGB LED
Цена в рознице, $ 118

Упаковка и комплектация

Лицевая сторона коробки примечательна надписью с оповещением о наличии технологии Flash BIOS Button, означающей возможность прошивки платы с «флэшки» без установки ЦП и ОЗУ. Впрочем, плата уже готова принять на борт все современные Ryzen двухтысячной серии.

MSI B450 Tomahawk

На фотоснимке платы, расположенном на тыльной стороне упаковки, можно оценить радиаторы VRM увеличенной площади. Здесь все акценты выполнены на аппаратных особенностях, внизу есть таблица с перечнем характеристик и схематическое изображение портов задней панели. Из числа фирменного ПО отметили лишь утилиту под управление иллюминацией.

MSI B450 Tomahawk

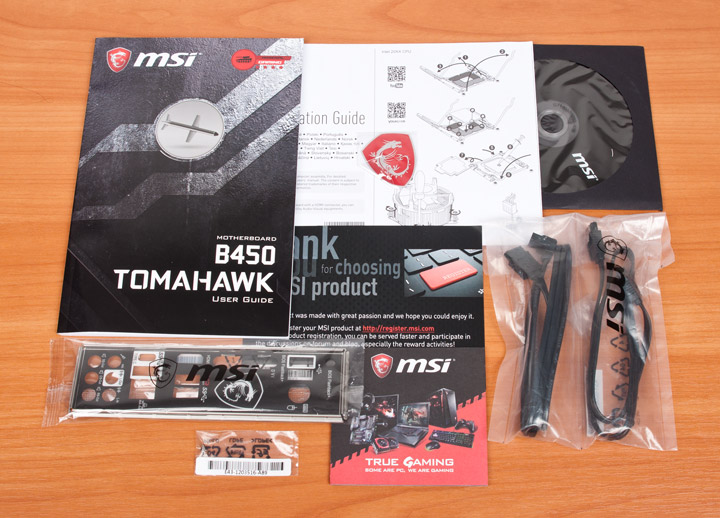

Набор аксессуаров начального уровня. Есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом MSI Gaming Series;
  • карта регистрации покупателя;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • один крепёжный винт для устройств формата M.2;
  • небольшой рекламный буклет с продукцией MSI.
MSI B450 Tomahawk

Внешний вид

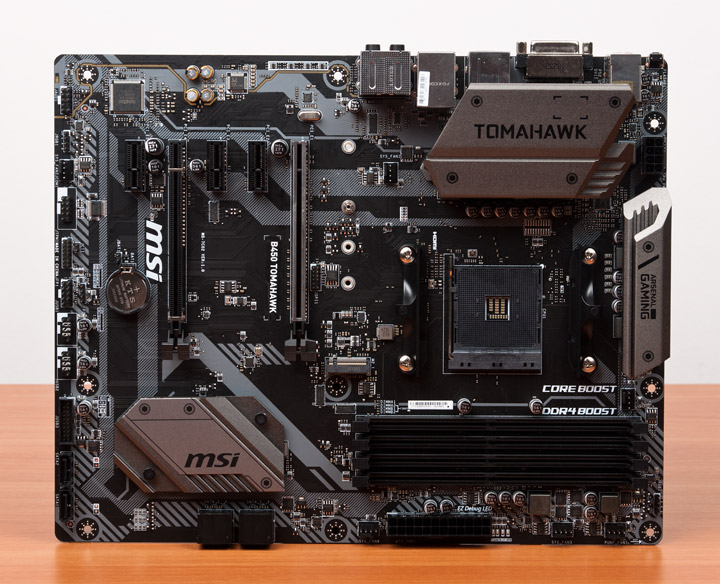

Плата соответствует формату ATX, есть девять отверстий для выполнения крепления в корпусе. Каких-либо переключателей или кнопок на поверхности нет, отсутствуют точки по замеру напряжений, как и индикатор кодов POST. Словом, устройство предназначено для разовой сборки ПК, а не под изнурительные разгонные эксперименты. Роль диагностического инструмента досталась четырём красным светодиодам из состава EZ Debug LED.

MSI B450 Tomahawk

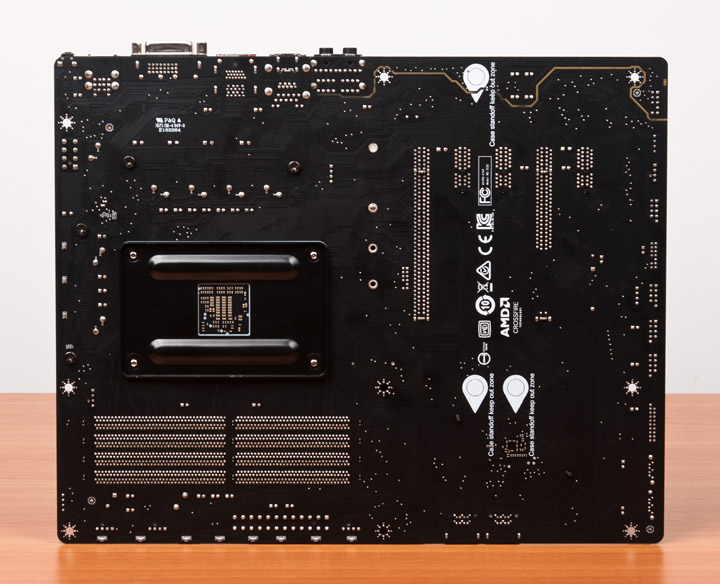

Подсветка реализована участком из направленных в сторону многоцветных светодиодов, распаянных сзади, у правого края. Больше примечательного на тыльной стороне платы ничего нет.

MSI B450 Tomahawk

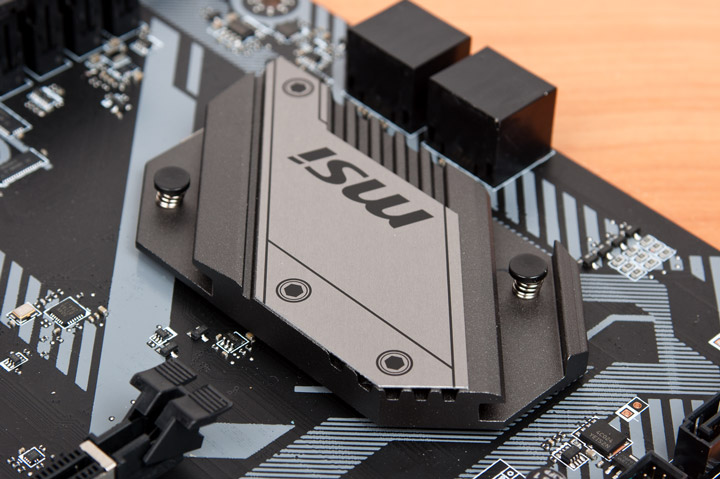

Радиатор на хабе массивный, обходится без подсветки, ограничились лишь декоративной накладкой поверх рёбер.

MSI B450 Tomahawk

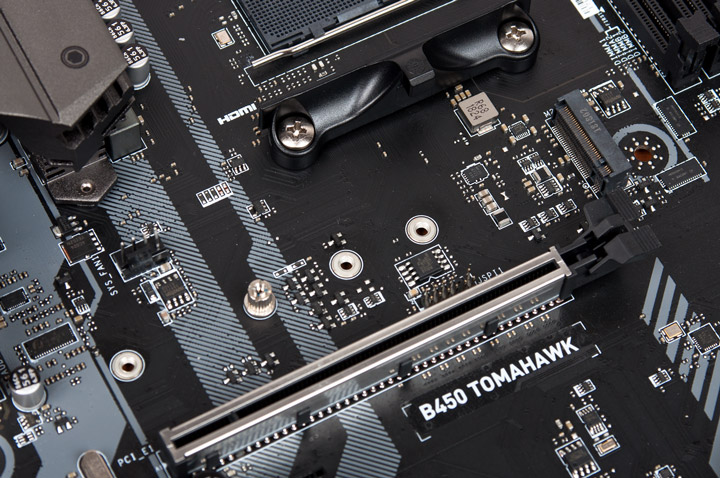

Компактное гнездо M.2 находится над слотом PCI-E x16, предустановленного охладителя нет, смонтировать можно и устройство большой длины (11 см).

MSI B450 Tomahawk

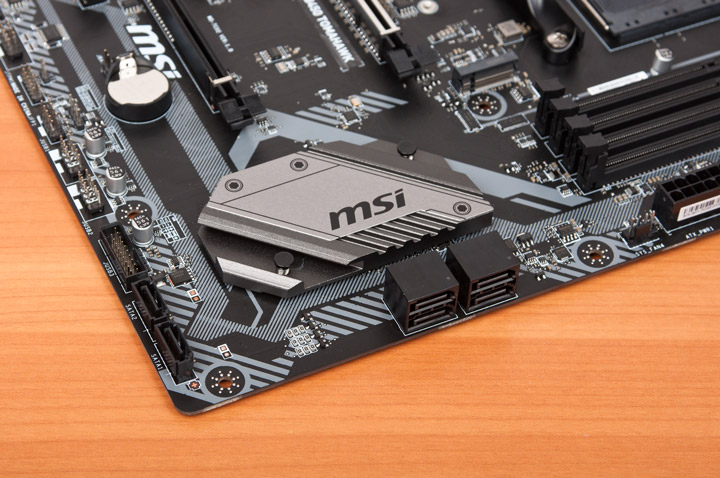

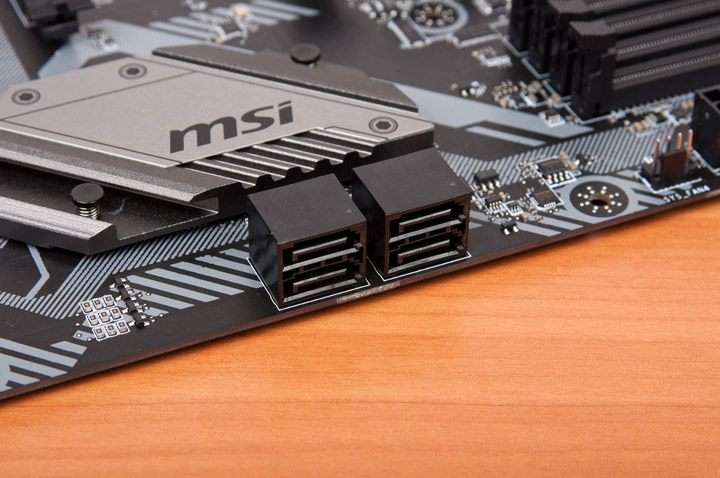

Есть четыре продольных SATA и ещё два поперечных гнезда. Суммарно — шесть, что на два больше, чем было у предшественницы

MSI B450 TomahawkMSI B450 Tomahawk

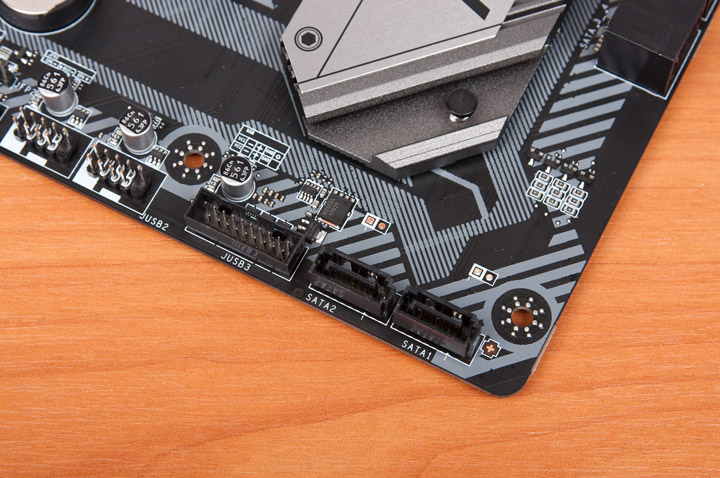

Колодки под нужды корпусных выходов USB расположены вдоль нижней грани. Предусмотрели одну для третьего поколения интерфейса и две — для второго.

MSI B450 Tomahawk

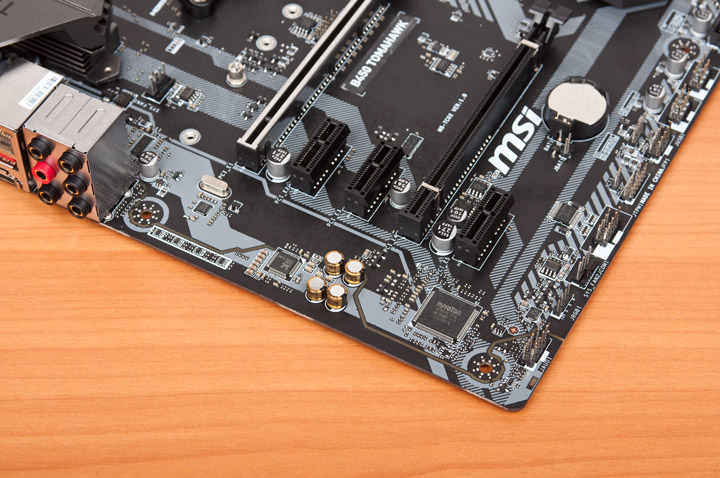

Процессорные линии PCI-E сходятся к экранированному слоту PCI-E x16, все остальные работают с хабом. Как видим, поддержку гнёзд PCI исключили, также пропала возможность использовать интерфейс LPT.

MSI B450 Tomahawk

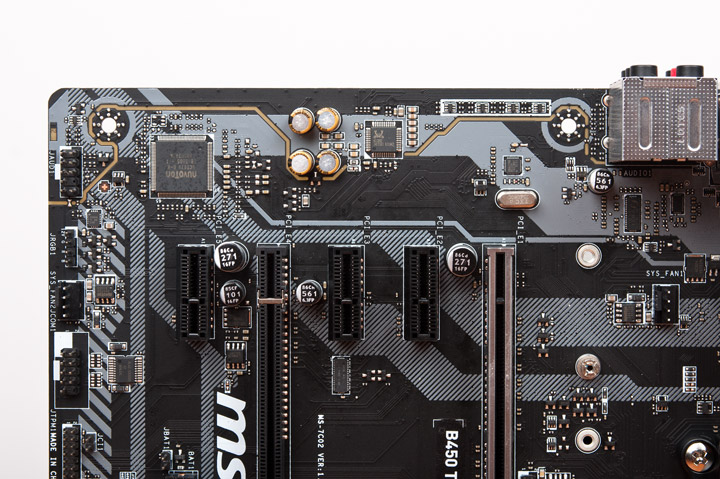

Как я уже отмечал в самом начале, модели сетевого и звукового адаптеров самые простые. Экранирующих элементов нет, отсутствует и операционный усилитель. Для улучшенного подхода в этой части устройства нужно обратить внимание на другие, более дорогие модели.

MSI B450 Tomahawk

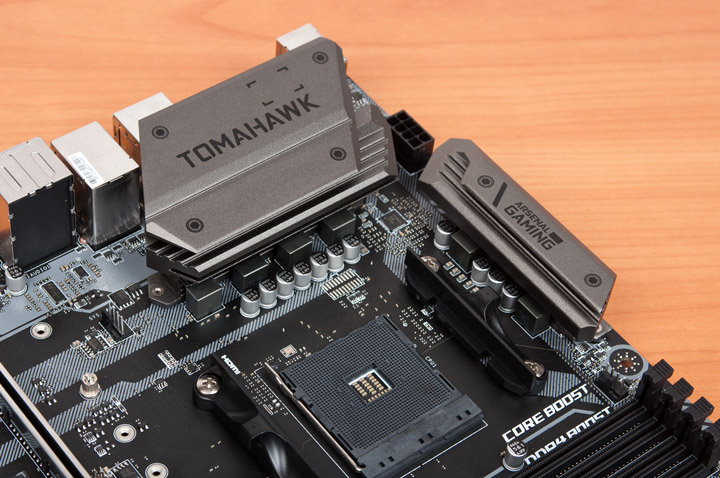

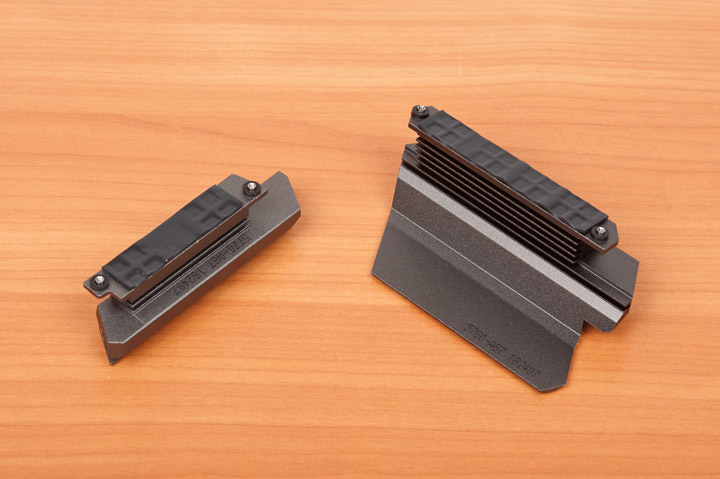

Площадь радиаторов VRM возросла, высота тоже стала больше, но оба — приземисты, вряд ли возникнут проблемы совместимости с системами охлаждения ЦП.

MSI B450 Tomahawk

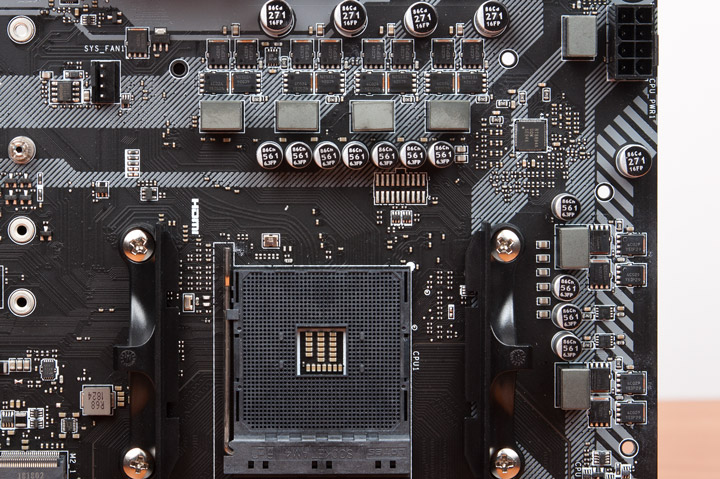

Систему питания усилили, добавив четыре транзистора. ШИМ-контроллер используется тот же — Richtek RT8894A, в его структуру входит три драйвера, ещё три — распаяны на плате. Четыре канала используются для стабилизации напряжения CPU, ещё два — для SOC. Силовые элементы производства ON Semiconductor, есть 12 шт. NTMFS4C029N и 12 шт. NTMFS4C024N. Получается, число элементов удвоено в составе каждой «фазы».

MSI B450 Tomahawk

Надёжный контакт теплосъёмников и транзисторов обеспечивает винтовой способ крепления первых. Есть небольшие замечания к распределению на них термопрокладок, некоторая часть площади элементов может отказаться не покрытой, хотя общего количества субстанции достаточно. Каждый пользователь в праве, при желании, собственными усилиями убедиться в корректности процедуры сборки на фабрике.

MSI B450 Tomahawk

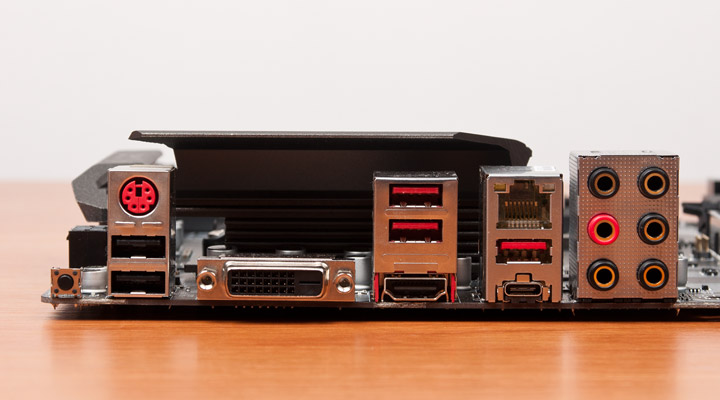

Кнопка активации прошивки посредством Flash BIOS Button (это — не обнуление настроек CMOS) заменила собой D-Sub (аналоговый видеовыход). Весь остальной набор оставили без изменений. Как для недорогой платы, в целом, он неплох. Возможно, кому-то будет мало гнёзд USB, а кто-то расстроится из-за отсутствия оптического выхода, за ними стоит отправляться к более дорогим моделям.

MSI B450 Tomahawk
