3N против PM - сражение вентиляторов Nanoxia, Noctua и Noiseblocker с кулером Prolimatech Megahalems

В настоящее время ни один системный блок (за исключением полностью пассивных систем) не обходится без вентиляторов. Организация воздушных потоков внутри корпуса, охлаждение жестких дисков, процессора, видеокарт — все это кладется на плечи вентиляторов. Наиболее распространенными сейчас являются 120-мм модели, ставшие стандартом де-факто у производителей корпусов и систем охлаждения. Сегодня мы поговорим о моделях, произведенных тремя компаниями: Nanoxia, Noctua и Noiseblocker.

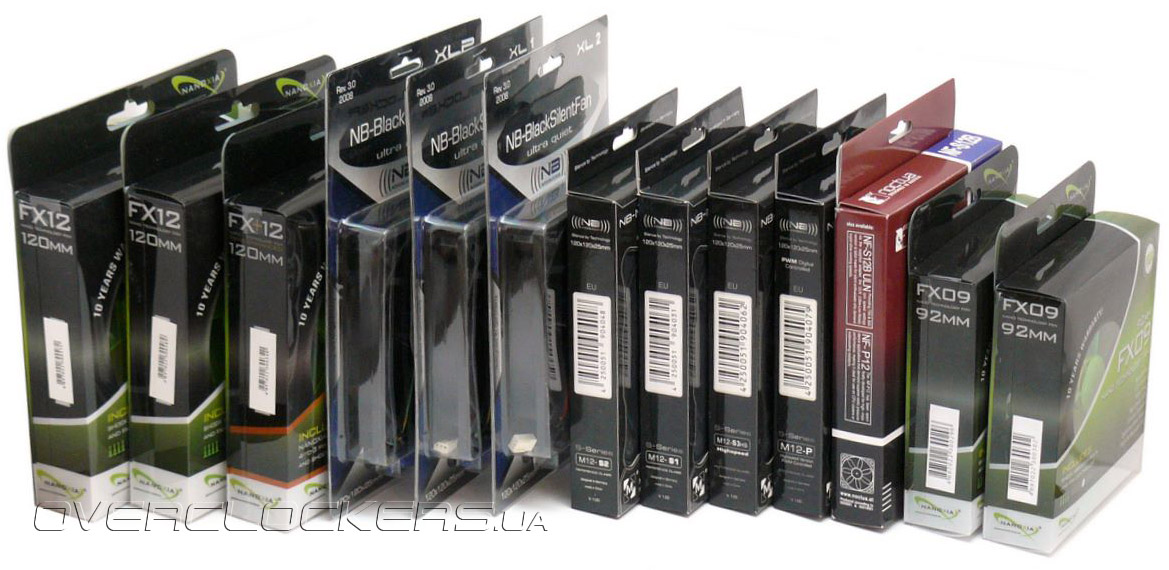

Nanoxia, Noctua и Noiseblocker


Nanoxia FX+12, FX12

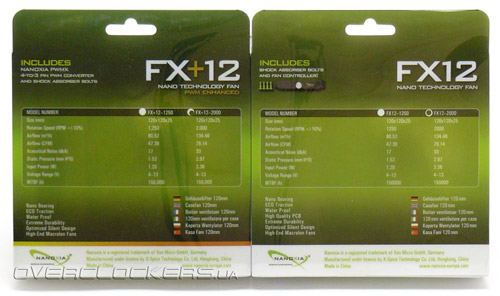

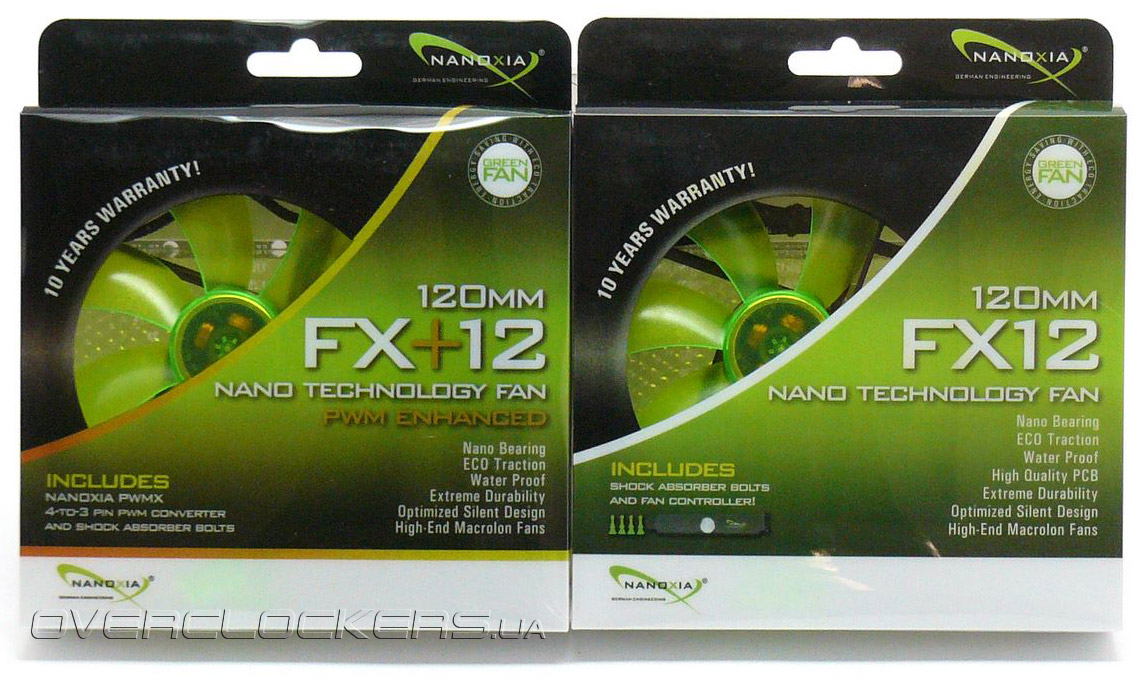

Продукция под именем Nanoxia, которая появилась совсем недавно на отечественном рынке, является торговой маркой крупной немецкой компании TNG Trade and Globe GmbH. Вентиляторы поставляются в практически одинаковых коробках, оформленных в черно-зеленой гамме. На передней стенке коробки имеется вырез, сквозь который можно рассмотреть будущую покупку.

Nanoxia FX12
Nanoxia FX12

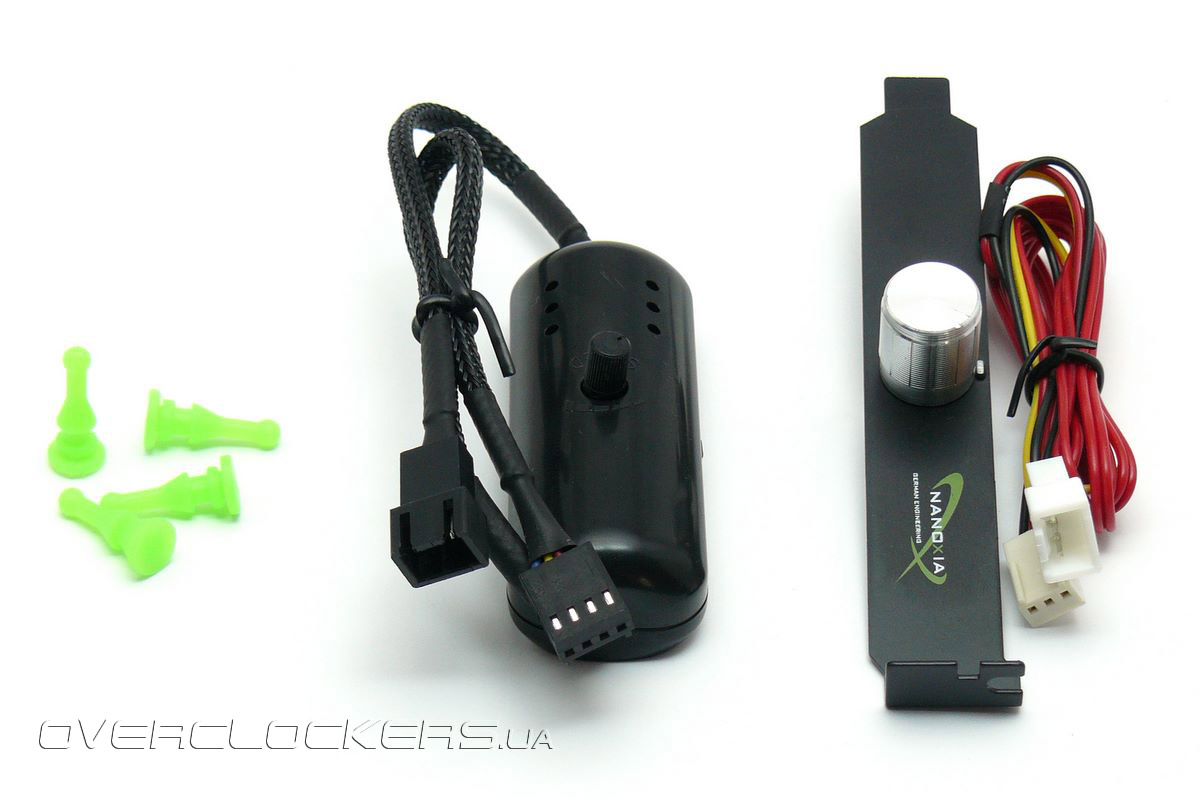

Различие между моделями заключается в типе регулятора оборотов, который поставляется в комплекте с вентилятором. Так, модель FX+12-2000 может похвастаться наличием ШИМ-регулятора оборотов, выполненным в виде отдельного модуля. Остальные модели оснащаются обычными регуляторами, основанными на переменном резисторе и выполненными в виде планки на заднюю панель корпуса. Для крепления вентиляторов производитель предлагает использовать силиконовые шпильки ярко-зеленого цвета, под цвет лопастей.

Nanoxia FX12

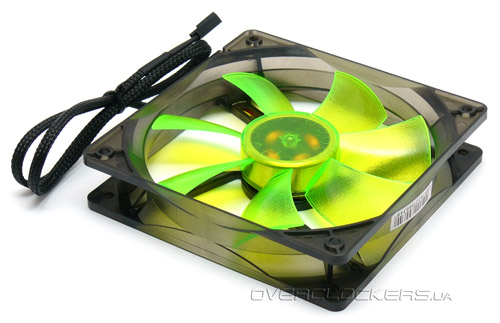

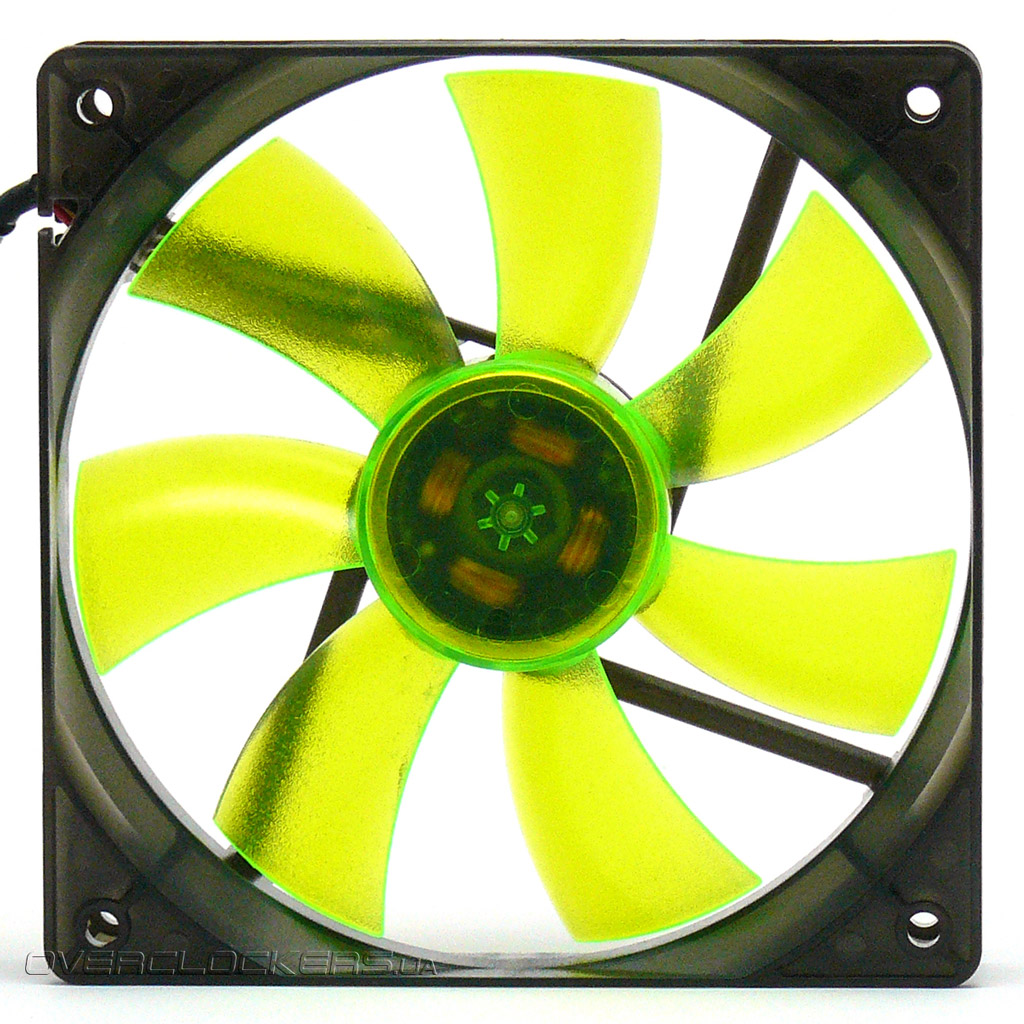

Размер вентиляторов стандартный — 120х120х25 мм. Корпус изготовлен из темного полупрозрачного пластика, лопасти — ярко-зеленого цвета. Всего лопастей 7 штук, а диаметр ротора равен 40 мм. Ничего примечательного в форме лопастей не наблюдается.

Nanoxia FX12Nanoxia FX12

Nanoxia FX12

Исходя из названий моделей, сразу можно определить максимальную скорость вращения крыльчатки. Для FX+12-2000 и FX12-2000 она составляет 2000 об/мин, а для FX12-1250 — 1250 об/мин. Шумовые характеристики находятся на уровне 33 дБА для старших и 17 дБА для младшей моделей. При этом объемы прокачиваемого воздуха равны 79,14 и 47,39 CFM соответственно. Вентиляторы рассчитаны на рабочее напряжение от 4 до 13 В, при потребляемой мощности 3,36 и 1,2 Вт. Расчетное время службы находится на уровне 150 000 часов или 17 с лишним лет непрерывной работы. Данная внушительная цифра достигается за счет применения модных нынче наночастиц в производстве подшипников, что, по словам производителя, позволят добиться минимального трения деталей. С помощью этой технологии гарантируется защищенность от действия влаги, пыли и песка — «Ни одна инородная частичка, размером больше нанометра, не сможет попасть внутрь и навредить подшипнику» (перевод автора).


Nanoxia FX09

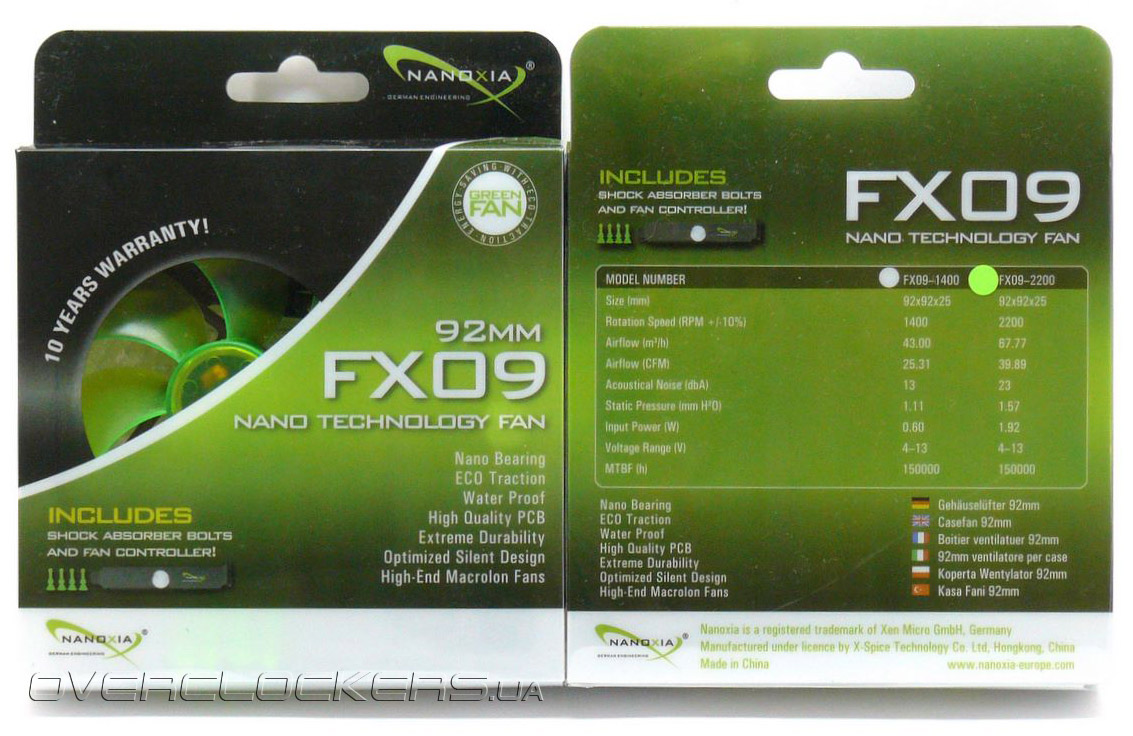

В модельном ряду серии FX также присутствуют вентиляторы типоразмера 92 мм. Они полностью повторяют конструкцию своих старших братьев, за исключением того, что среди них отсутствует модель с ШИМ-управлением. Упаковка отличается только размерами — та же черно-зеленая гамма и вырез в передней стенке.

Nanoxia FX09

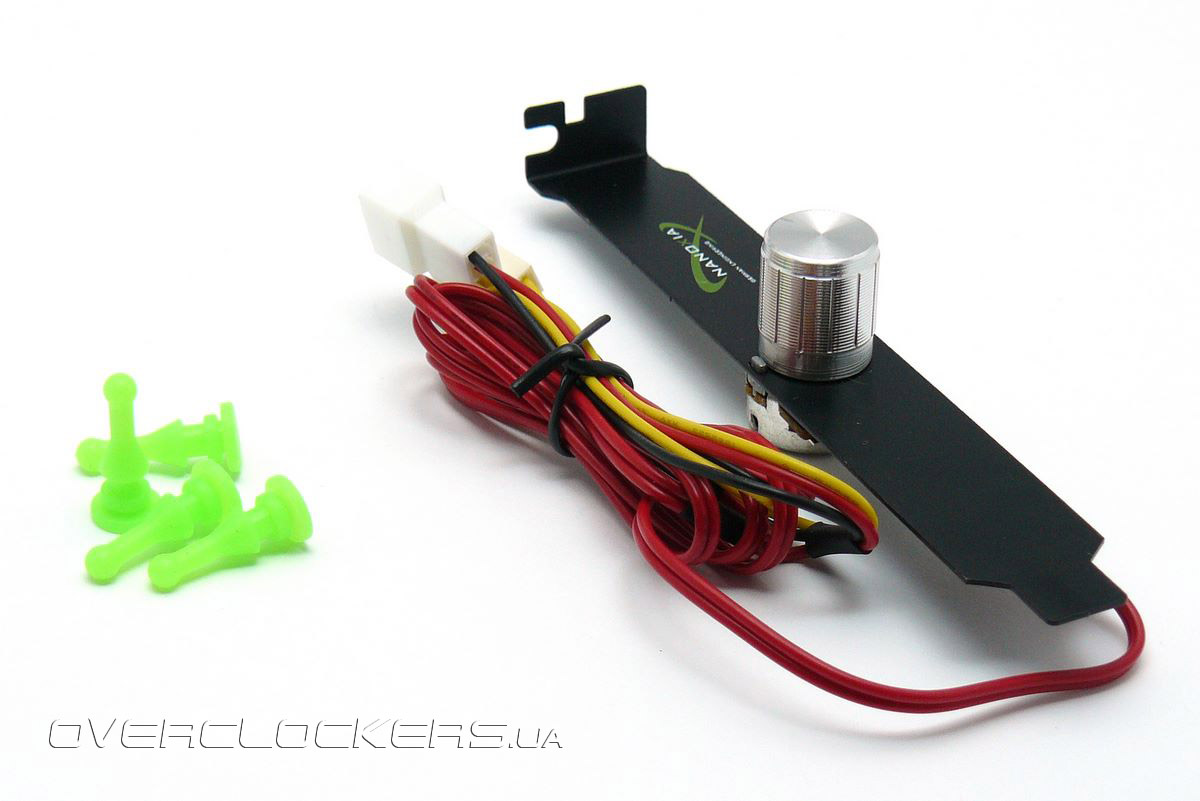

В комплект поставки входит обычный регулятор оборотов на заднюю стенку корпуса и набор силиконовых шпилек для крепления.

Nanoxia FX09

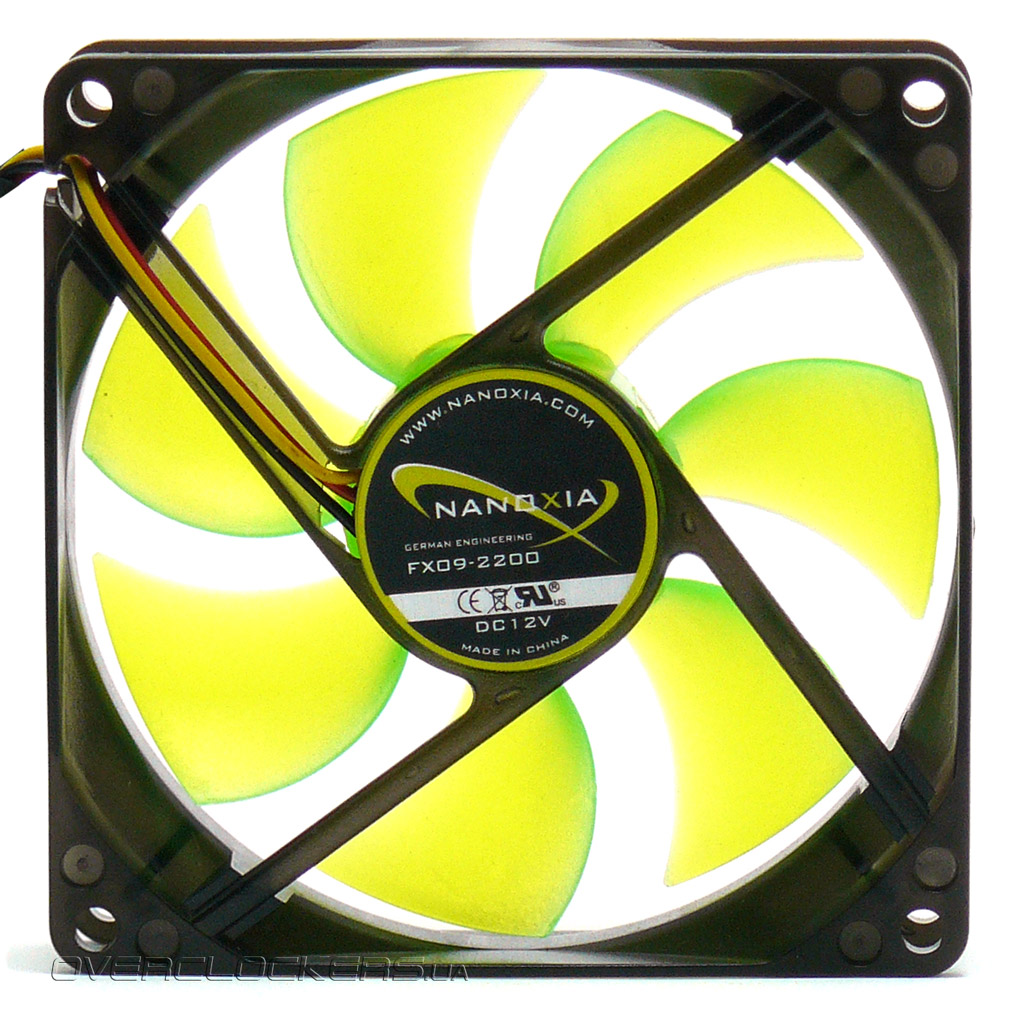

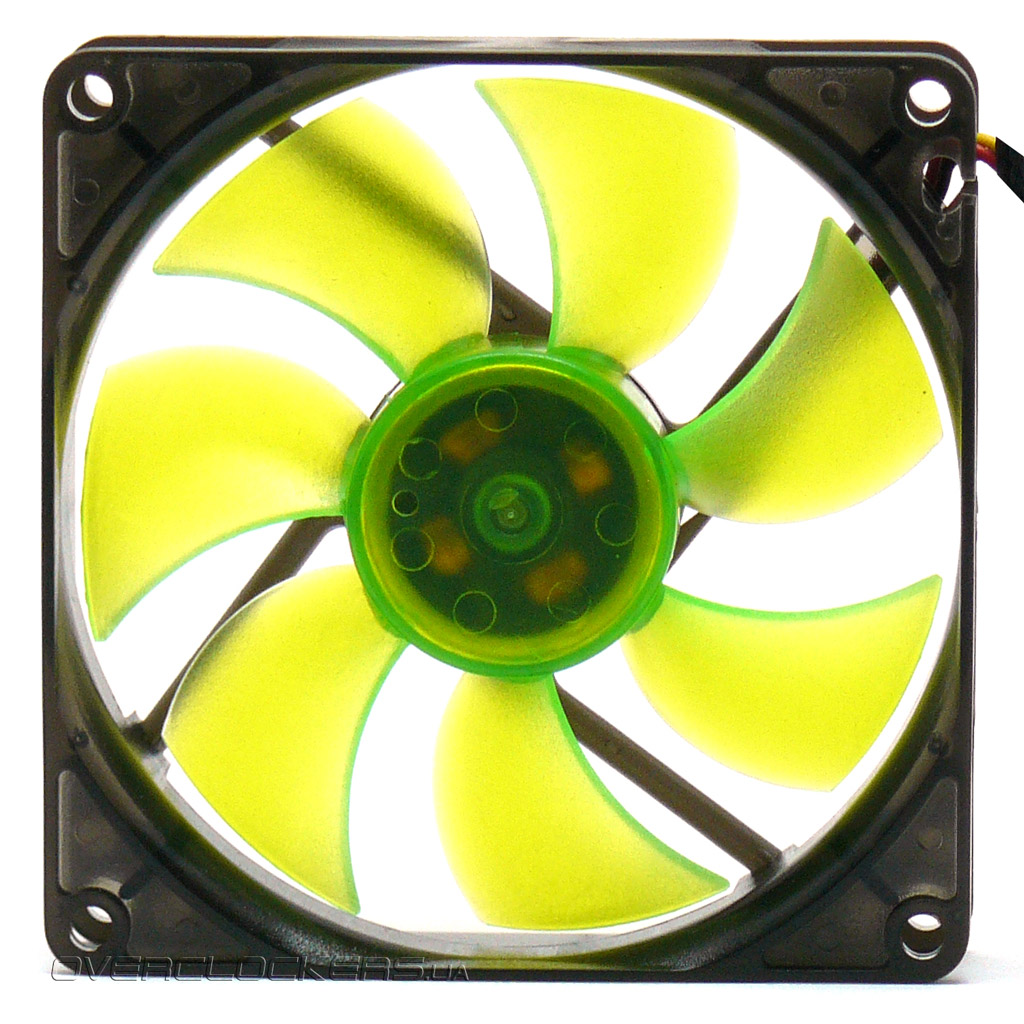

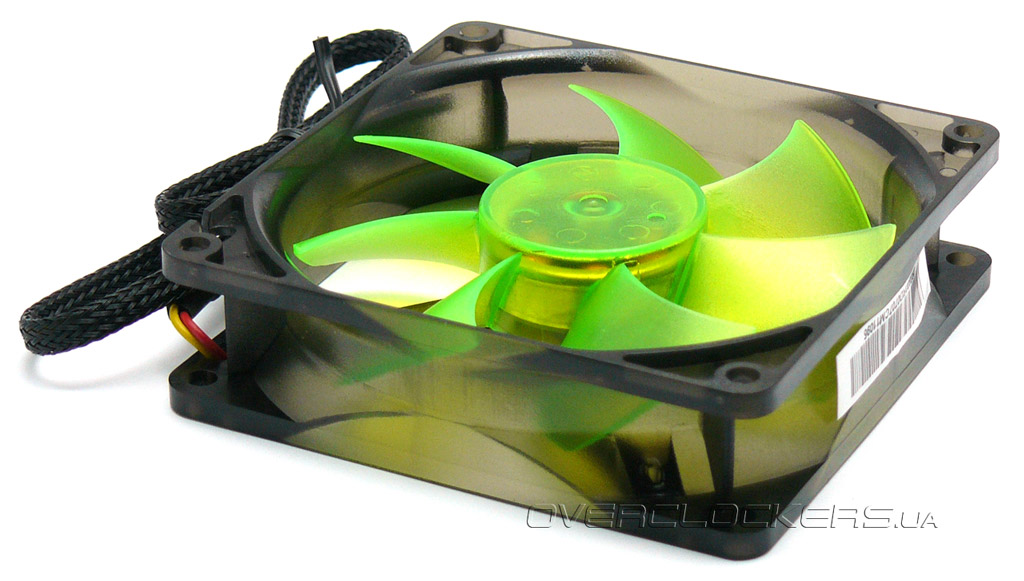

Размер вентиляторов — 92х92х25 мм. Все те же 7 полупрозрачных зеленых лопастей и темный пластик корпуса.

Nanoxia FX09Nanoxia FX09

Nanoxia FX09

Скорости вращения крыльчатки составляют 2200 для FX9-2200 и 1400 об/мин для FX9-1400, уровень шума – 23 и 13 дБА для старшей и младшей модели соответственно. Объем прокачиваемого воздуха равен 39,89 и 25,31 CFM. Рабочее напряжение не отличается от 120-мм моделей и составляет от 4 до 13 В, а вот энергопотребление значительно ниже — 1,92 Вт для FX09-2200 и 0,6 Вт для FX09-1400. Заявленное время работы составляют около 150 000 часов.


Noctua NF-S12B FLX

Австрийская компания Noctua не один год выпускает системы охлаждения. Любители тишины и производительности давно выбрали вентиляторы этой марки для своих системных блоков. Немаловажную роль в этом успехе сыграл научный подход компании к разработке своей продукции. Вентилятор NF-S12B FLX является продолжателем успешной модели S12, выпущенной много лет назад.

Коробка оформлена в традиционных для австрийской компании цветах. Спереди присутствует окно, сквозь которое виден сам вентилятор. На обратной стороне располагается техническая информация и описание ключевых особенностей данной модели.

Noctua NF-S12B FLX

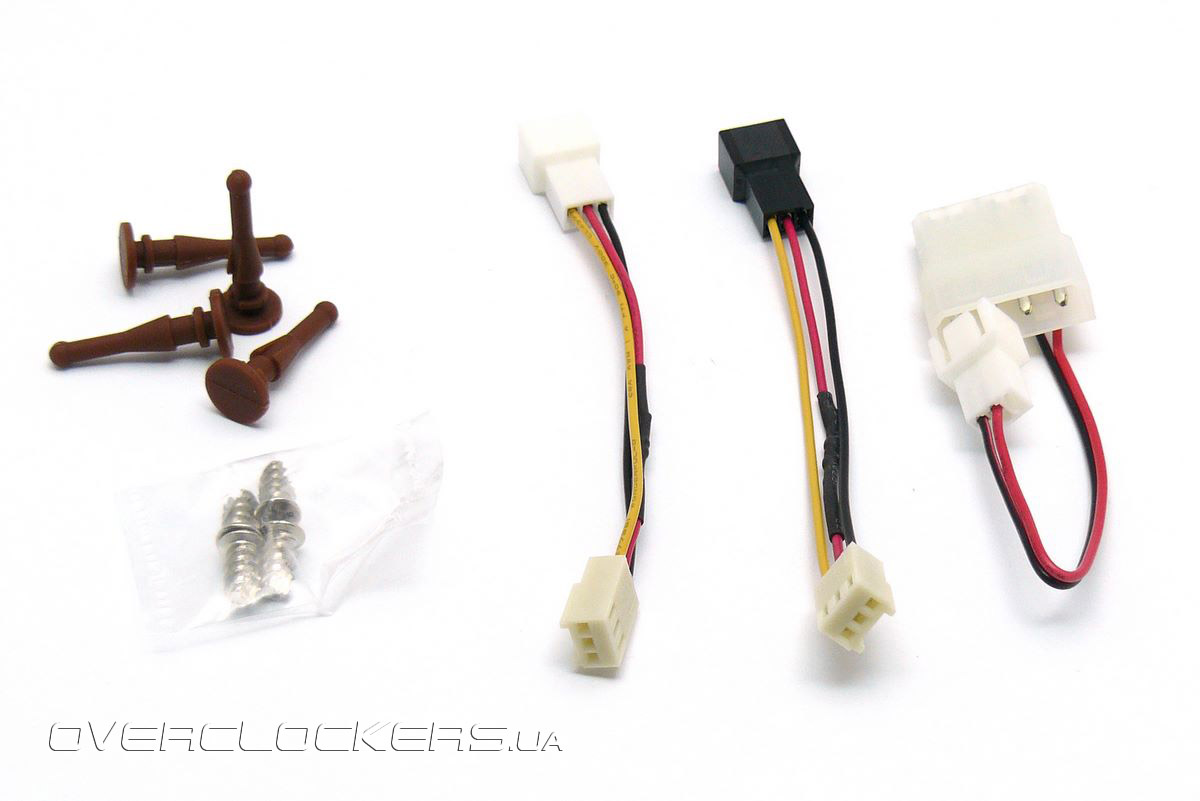

В комплект поставки, кроме самого вентилятора, входят два переходника для понижения оборотов, переходник для подключения к четырехконтактному разъему блока питания, набор силиконовых шпилек для крепления. Есть также четыре самореза для любителей традиционного закрепления вентиляторов.

Noctua NF-S12B FLX

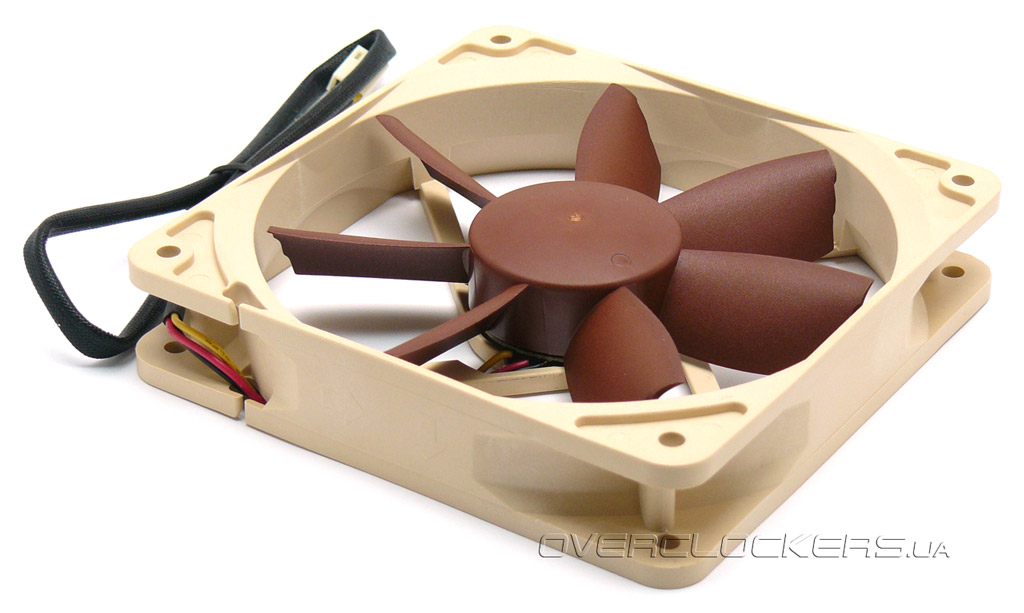

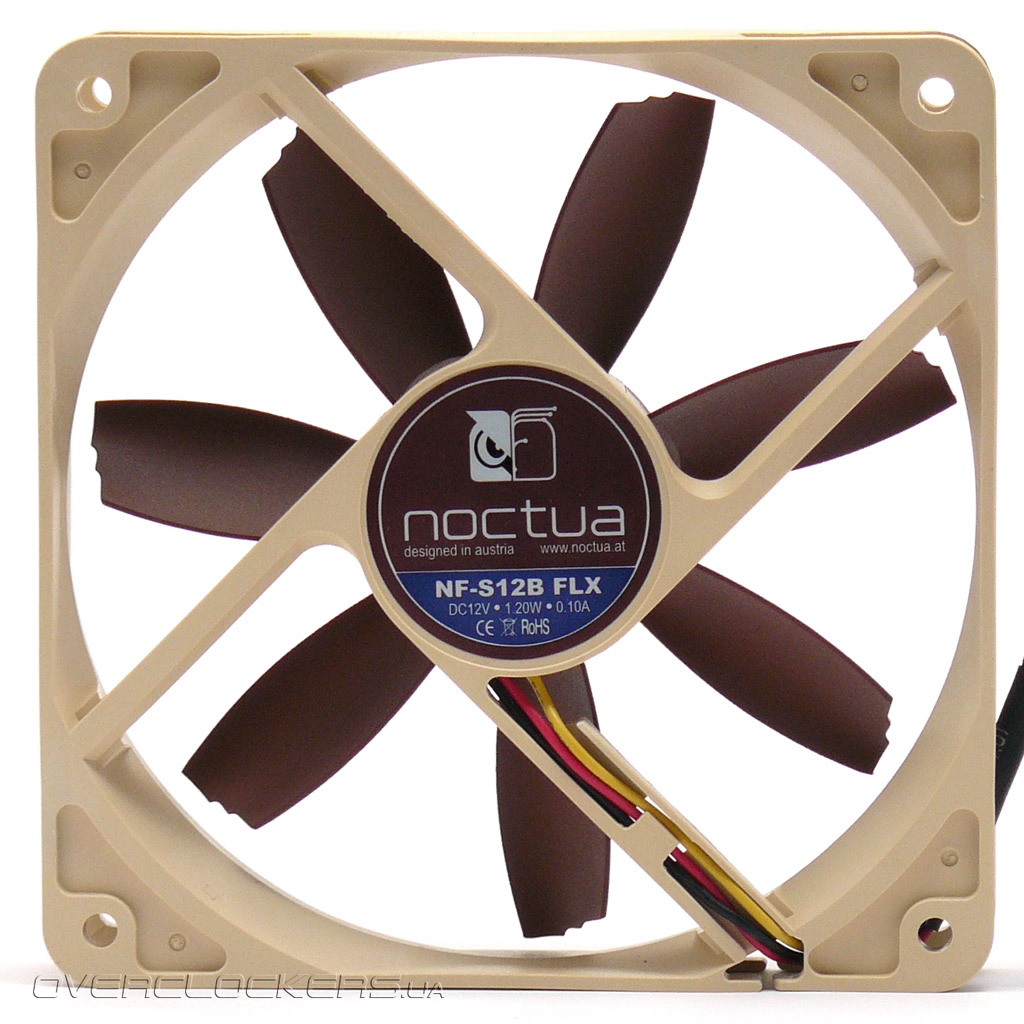

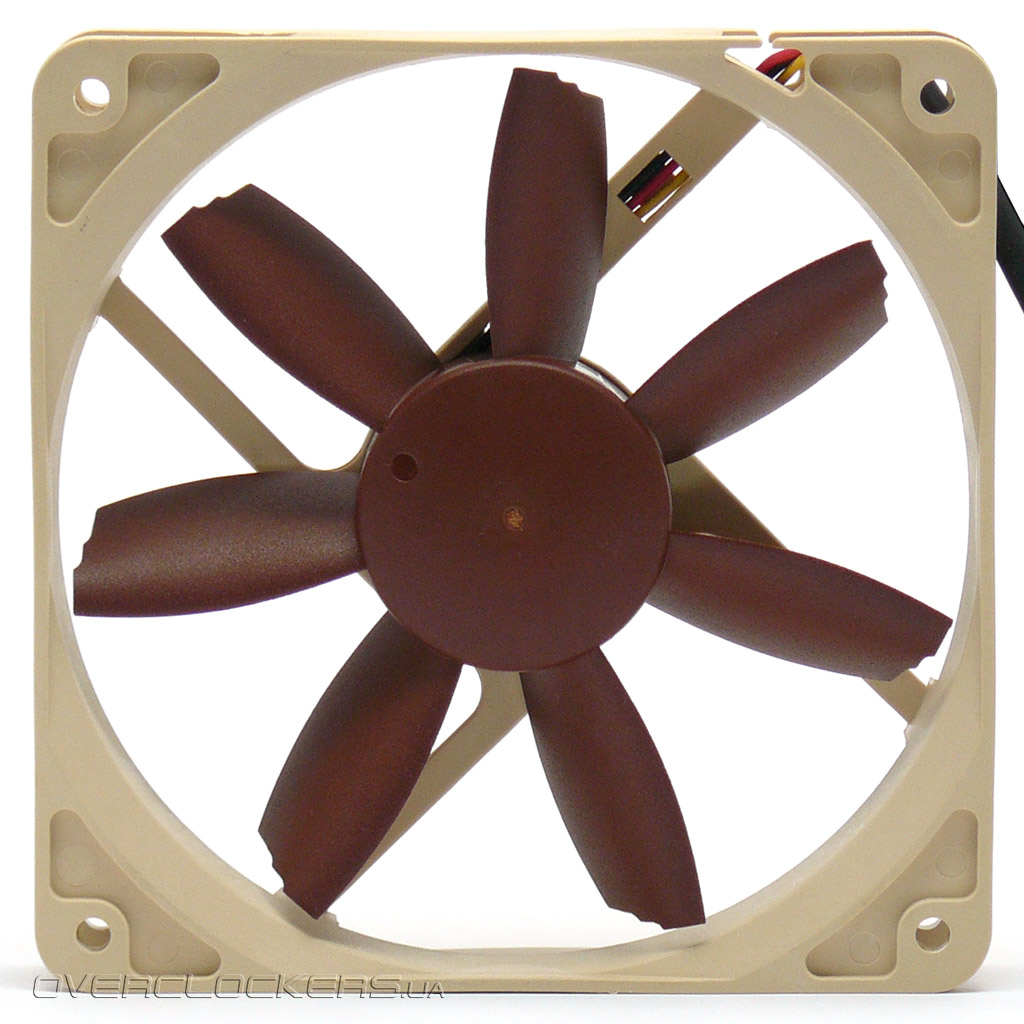

Корпус вентилятора выполнен из бежевого пластика. Крыльчатка состоит из семи лопастей, расположенных под большим углом.

Noctua NF-S12B FLXNoctua NF-S12B FLX

Noctua NF-S12B FLX

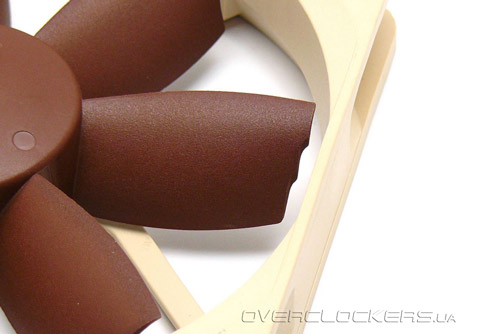

На краях лопастей имеются специальные засечки, призванные снизить шум от воздушного потока.

Noctua NF-S12B FLX

Размеры вентилятора равны 120х120х25 мм. Номинальная частота вращения крыльчатки — 1200 об/мин. Используя переходники из комплекта, можно снизить скорость вращения до 900 и 600 об/мин. В таком случае объем прокачиваемого воздуха упадет с 59 до 44,5 и 29 CFM соответственно. Уровень шума же будет находиться на отметке 18,1 дБА при 1200 об/мин, а с использованием переходников снизится и вовсе до 10,6 и 6,2 дБА. Рабочее напряжение находится на уровне 12 В (без использования переходников), а энергопотребление составляет 1,2 Вт. Производитель обещает время работы не менее 150000 часов.


Noiseblocker NB-BlackSilentFan


Решения Noiseblocker не так давно появились на нашем рынке. Согласно пресс-релизу, компания с самого начала своей деятельности выбрала путь высококлассной продукции и наилучшего качества. Проверим это на практике.

Вентиляторы серии BlackSilentFan поставляются в прозрачном пластиковом блистере. Картонная вставка оформлена в черно-синих цветах, что очень хорошо сочетается с цветовой схемой вентиляторов. На обратной стороне нас ожидает полный список технических характеристик вентилятора.

Noiseblocker NB-BlackSilentFan

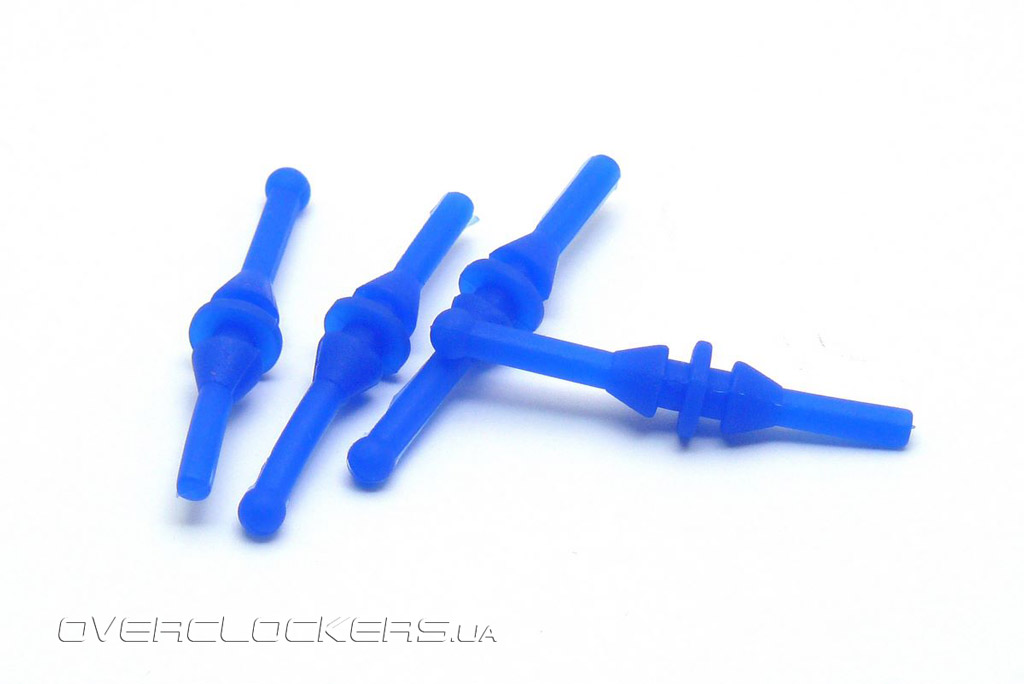

Модели BSF-XLP, BSF-XL2 и BSF-XL1 отличаются друг от друга частотой вращения крыльчатки. К тому же, первая имеет ШИМ-управление скоростью вращения. В комплект поставки входят только четыре силиконовые шпильки для крепления вентиляторов.

Noiseblocker NB-BlackSilentFan

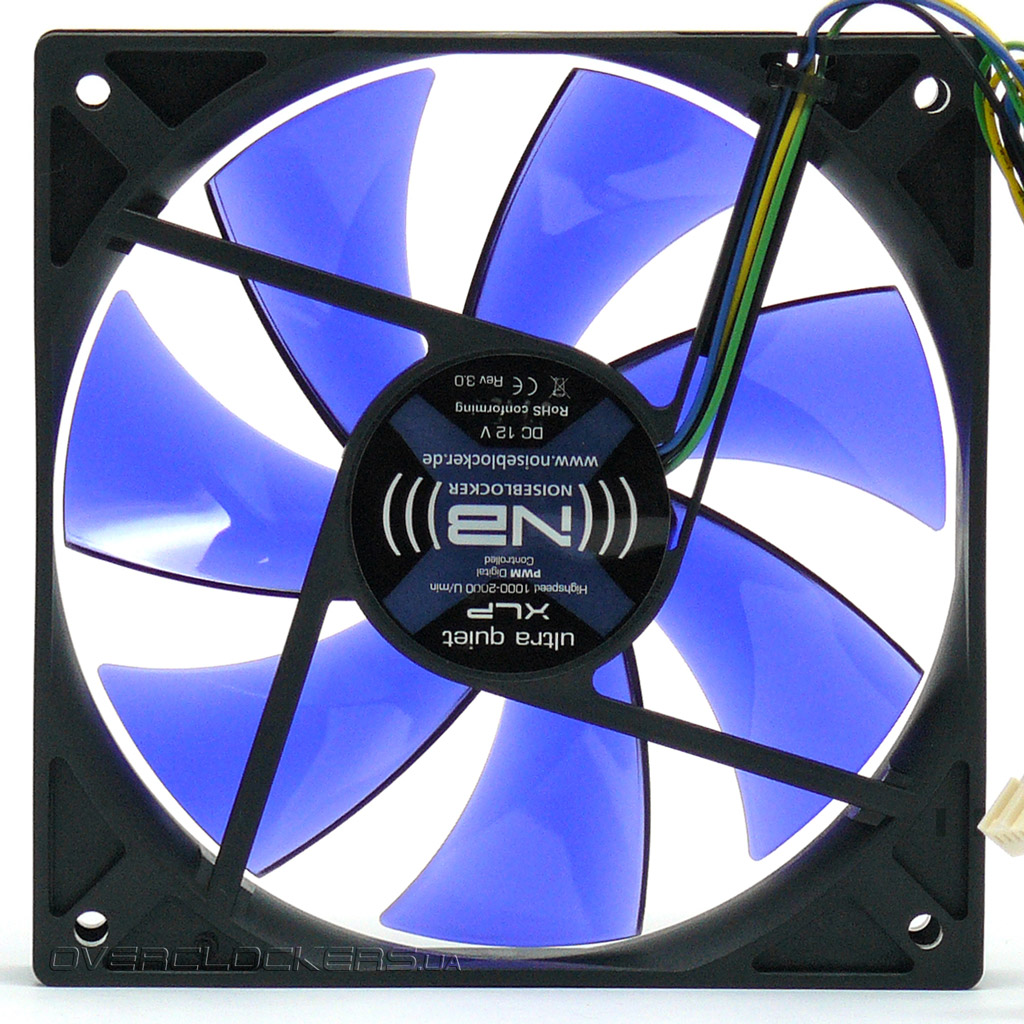

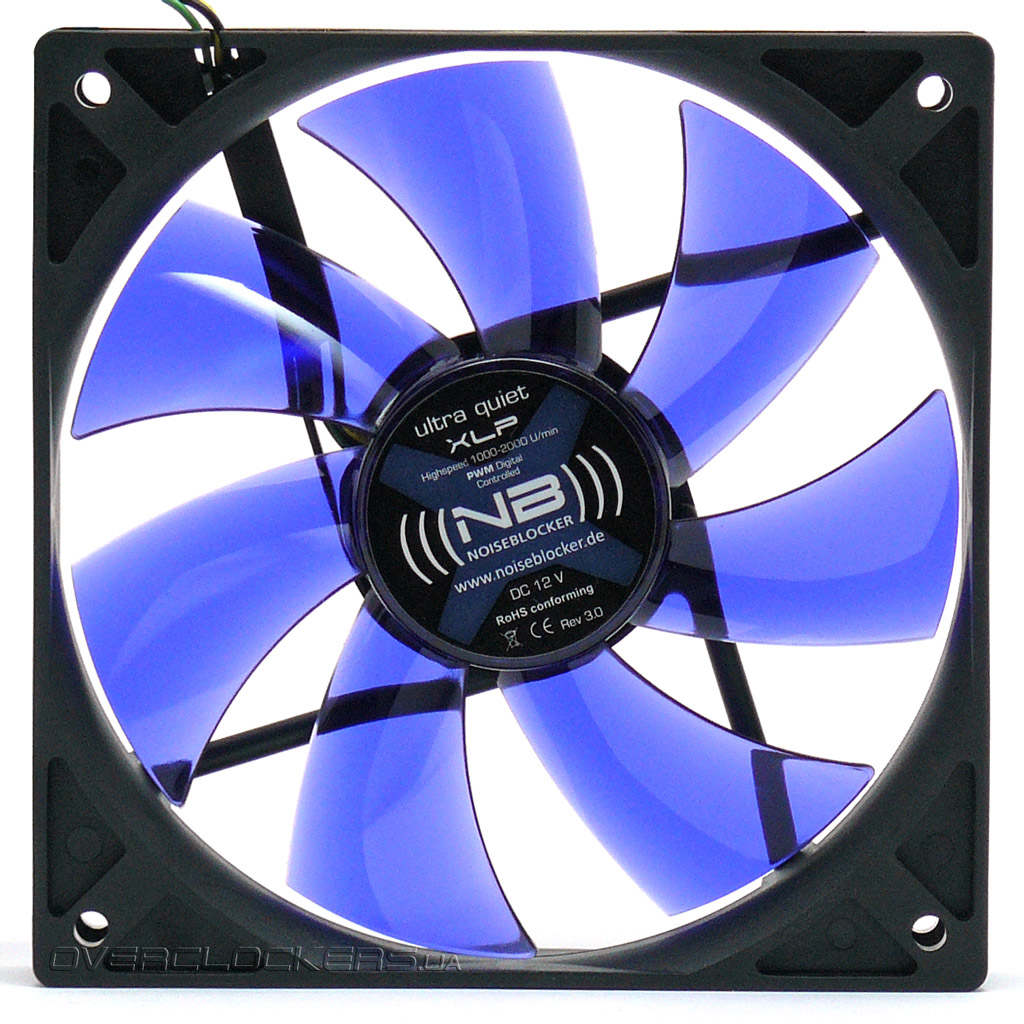

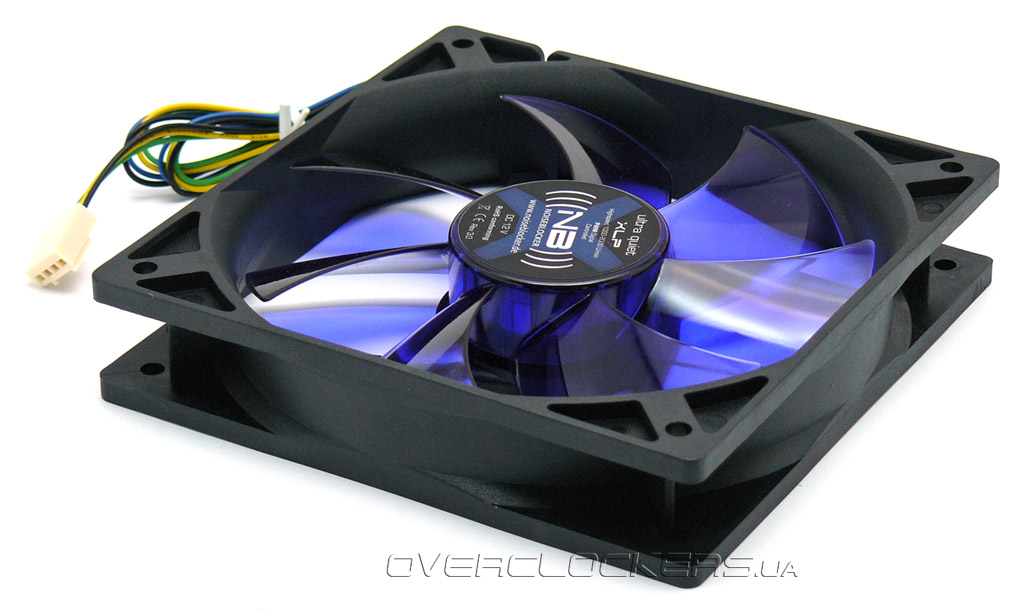

Корпус вентиляторов, размером 120х120х25 мм, выполнен в черном цвете, а семилопастная крыльчатка — из полупрозрачного синего пластика. Выглядит это сочетание очень привлекательно.

Noiseblocker NB-BlackSilentFanNoiseblocker NB-BlackSilentFan

Noiseblocker NB-BlackSilentFan

Модель XLP имеет максимальную частоту вращения 2000 об/мин, но, благодаря ШИМ-управлению, может снижать частоту до 1000 об/мин. Количество прокачиваемого воздуха будет лежать в пределах от 41 до 75 CFM, а уровень шума — колебаться от 14 до 31 дБА. Рабочее напряжение составляет 7~13,2 В, а максимум энергопотребления находится на уровне 4,8 Вт. Срок наработки на отказ равен 75 000 часов или восемь с половиной лет.

Модели XL1 и XL2 имеют постоянную скорость вращения крыльчатки, которая равна 1500 и 1000 об/мин соответственно. Объем прокачиваемого воздуха составляет 58 и 41 CFM, уровень шума находится на отметке 21 и 13 дБА, для старшей и младшей модели. Рабочее напряжение составляет от 6 до 13,2 В, потребляемая мощность равна 3,24 Вт для обоих моделей. Срок службы около 80 000 часов или более девяти лет.


Noiseblocker NB-Multiframe S-Series

Вентиляторы серии Multiframe S-Series стоят на вершине модельного ряда компании Noiseblocker. В них применены все передовые разработки и «ноу-хау». Пожалуй, их можно назвать одними из самых стильных вентиляторов на рынке.

Упаковка отличается от серии BlackSilent и уже представляет собой картонную коробку с вырезом на передней панели, сквозь который видна часть вентилятора. С обратной стороны нас ожидает описание преимуществ и список технических характеристик конкретной модели.

Noiseblocker NB-Multiframe

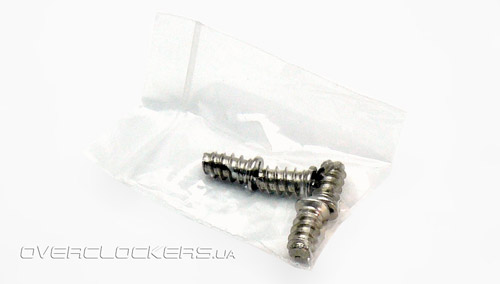

Комплект поставки — самый скромный из всех представленных сегодня моделей и состоит только из пакетика с крепежными саморезами.

Noiseblocker NB-Multiframe

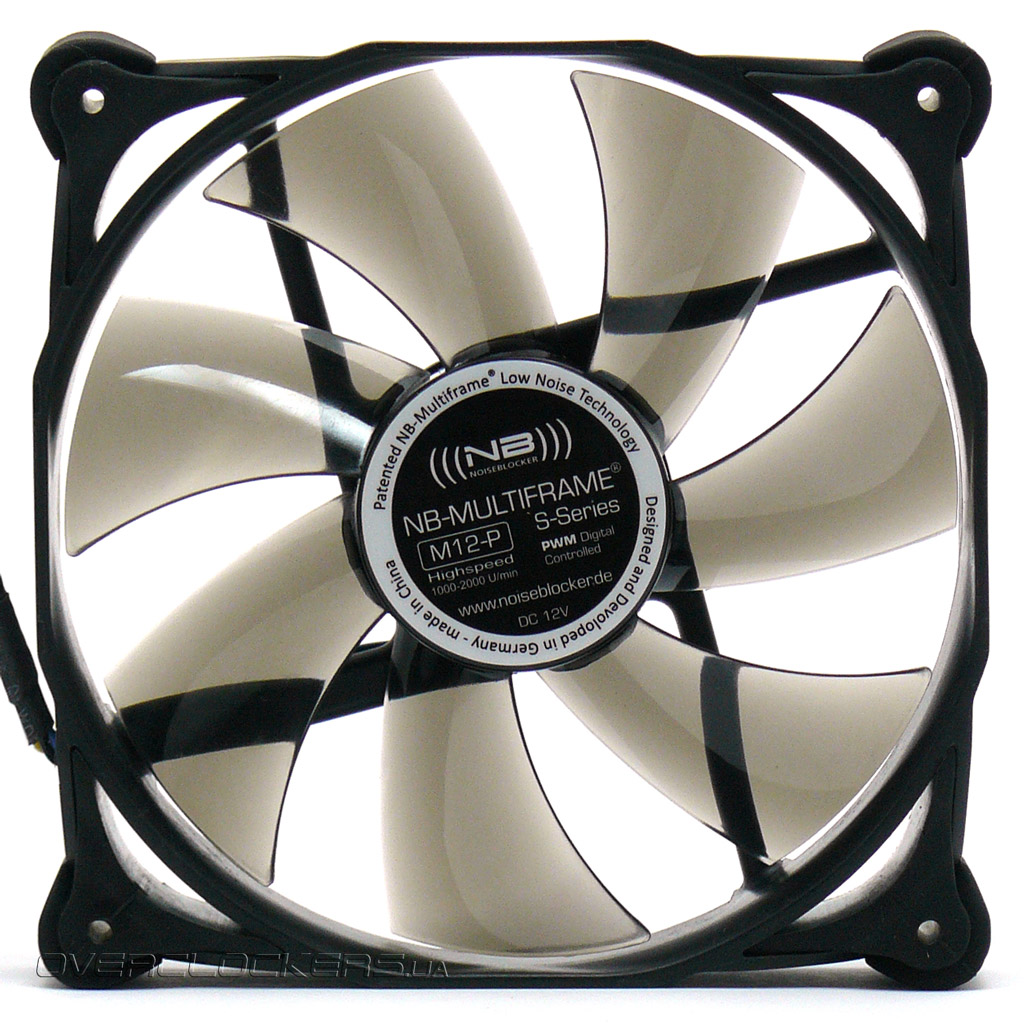

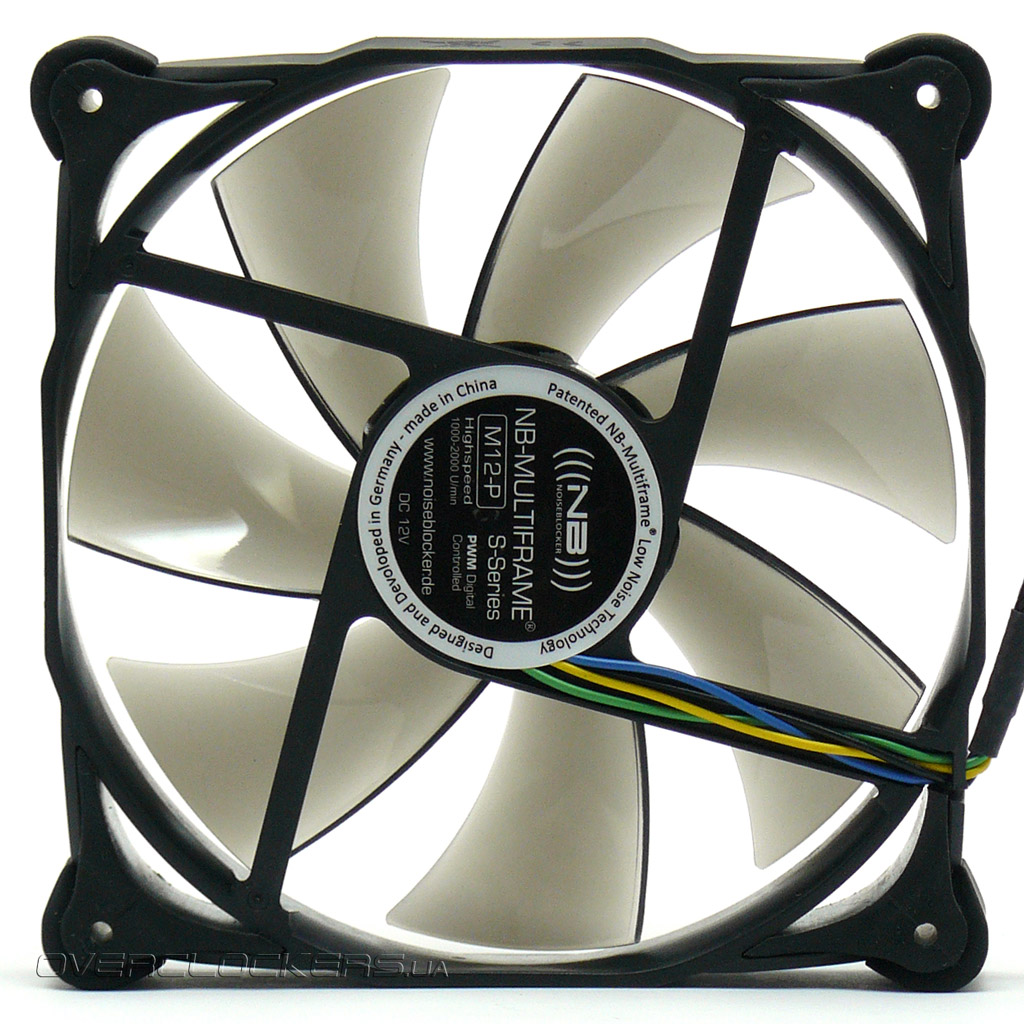

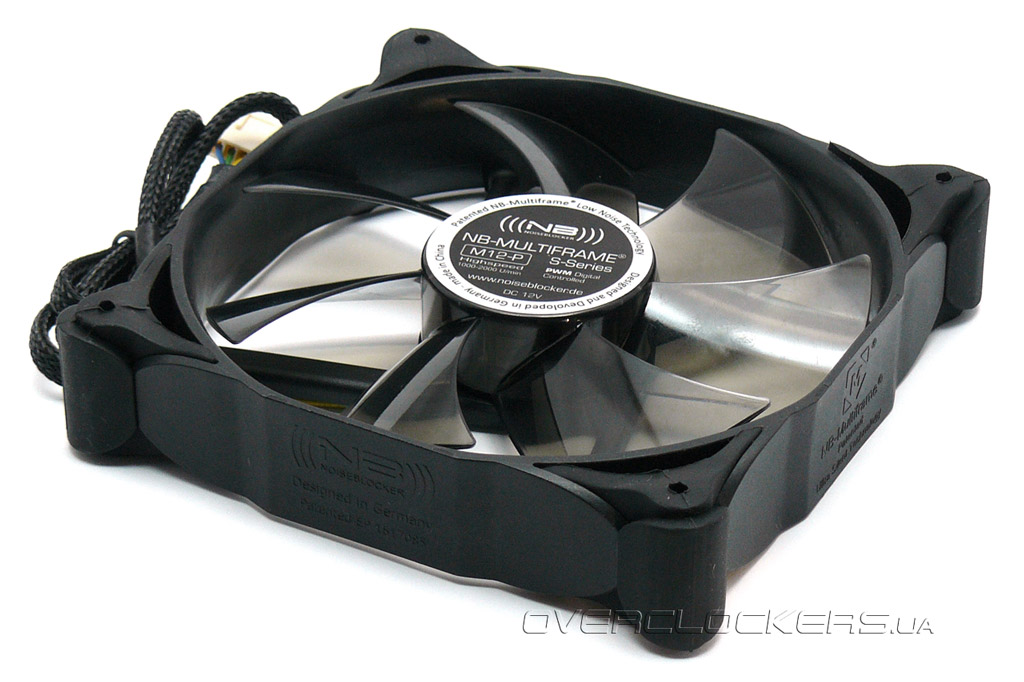

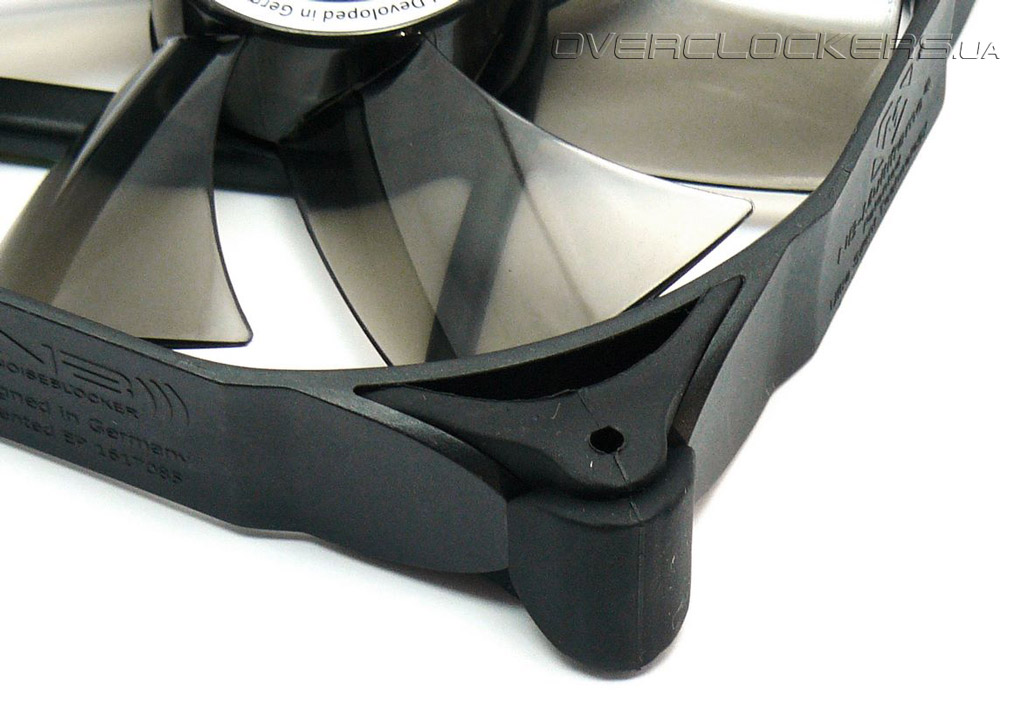

Самое интересное в вентиляторах данной серии — это корпус. Он состоит из пластиковой рамки черного цвета, а в местах крепления пластик сменяется резиновыми вставками, призванными избавить от вибраций.

Noiseblocker NB-MultiframeNoiseblocker NB-Multiframe

Noiseblocker NB-Multiframe

Noiseblocker NB-Multiframe

За тишину отвечает подшипник NB-NanoSLI, детали конструкции которого не разглашаются. Размеры вентилятора стандартные — 120х120х25 мм.

Модели M12-P, M12-S3 HS, M12-S2 и M12-S1 кроме наличия у первой ШИМ-управления отличаются между собой также и скоростью вращения крыльчатки. Так, M12-P может вращаться со скоростью от 1000 до 2000 об/мин, прокачивая от 43 до 78 CFM и создавая при этом шум на уровне 12–29 дБА. M12-S3 HS, M12-S2 и M12-S1 вращаются со скоростями 1800, 1250 и 750 об/мин, создавая воздушный поток в 73, 51 и 34 CFM соответственно. Уровень шума находится на отметках 27, 19 и 12 дБА. Рабочее напряжение составляет от 4,5 до 13,2 В для первых трех вентиляторов и от 6 до 13,2 В для наименее тихоходной модели. Также разнится и заявленное время работы — 130 000 часов для M12-P и M12-S3 HS, 140 000 часов для M12-S2 и 160 000 часов для M12-S1. В идеальном случае эти вентиляторы переживут не один апгрейд.


Методика тестирования

Дабы не изобретать велосипед, было решено проверить эффективность вентиляторов простейшим способом — установкой их на процессорный кулер. В качестве оного выступал Prolimatech Megahalems, который лишен вентилятора в стандартной комплектации. Остальной тестовый стенд состоял из:
  • процессор: Intel Core i7-965 (3,2@3,8 ГГц, 20х190, HT, CPU — 1,4 В, Vtt — 1,35 В);
  • кулер: Prolimatech Megahalems;
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58 Express);
  • память: Kingston KHX1800C9D3K3/3GX (3x1GB, DDR3-1800@1520, 190x8);
  • видеокарта: ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890);
  • жесткий диск: Samsung SP2504C (250 ГБ, SATA II);
  • блок питания: Silver Power SP-S850 (850 Вт);
  • корпус: Chieftec BA-01B-B-SL;
  • термоинтерфейс: Noctua NT-H1;
  • операционная система: Windows Vista Ultimate SP1 x86.
Тестирование кулеров проводилось в закрытом корпусе Chieftec BA-01B-B-SL, на лицевой части которого устанавливались два 92-мм вентилятора для охлаждения жесткого диска, подключенные к контроллеру Zalman ZM-MFC1 и выставленные на минимальную скорость вращения. На задней стенке корпуса устанавливался на выдув 120-мм вентилятор GlacialTech с частотой вращения около 1100 об/мин.

Процессор Intel Core i7-975 Extreme Edition был разогнан с 3,33 до 3,8 ГГц (20 x 190) с повышением напряжения питания ядра до 1,4 В. Технология Hyper-Threading была активирована. Напряжение для контроллера памяти (Uncore) выставлялось на уровне 1,35 В. Оперативная память функционировала на частоте 1520 МГц (эффективный множитель — x8). В качестве термоинтерфейса использовалась паста Noctua NT-H1. Вентиляторы поочередно устанавливались на процессорный кулер для замера температуры процессора под нагрузкой как при номинальном напряжении, так и при 5 В, которые подавались от Zalman ZM-MFC1.

Прогрев процессора осуществлялся за счет двух запущенных копий LinX 0.5.9 с используемым объемом памяти 1024 МБ. Результаты фиксировались утилитой Real Temp 3.0. Все вентиляторы тестировались несколько раз, чтобы исключить ошибки в конечных результатах. Температура в помещении поддерживалась на уровне 21°C.

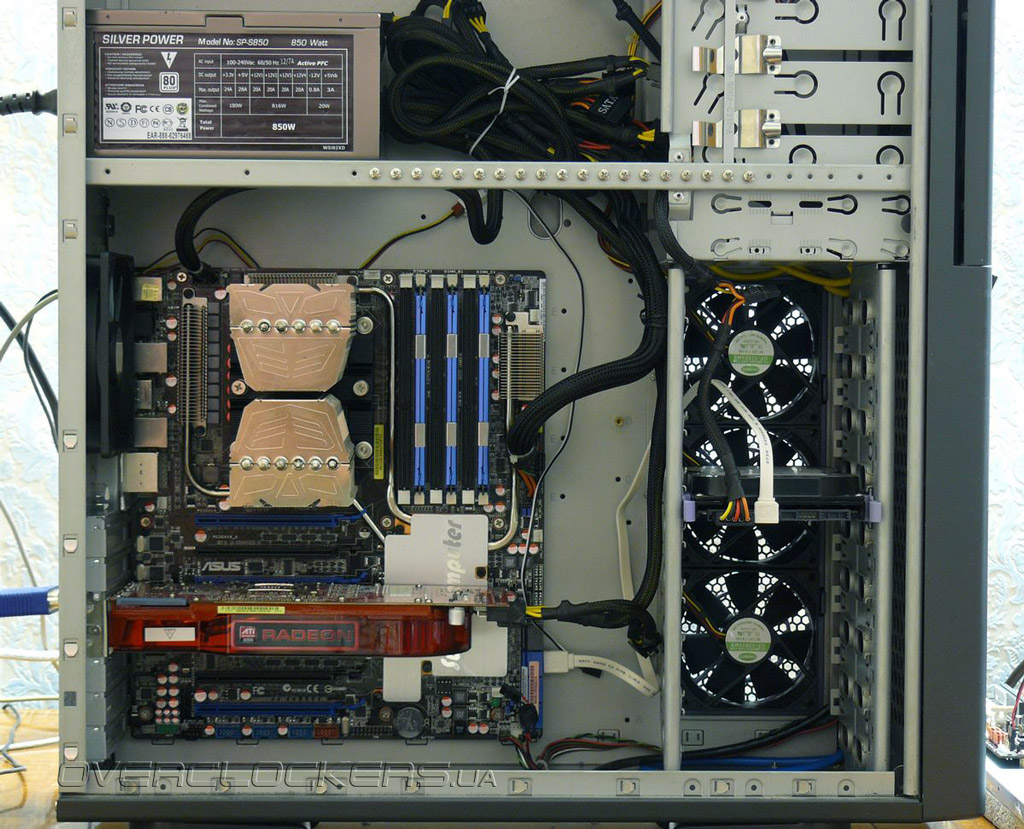

Тестовый стенд

Также в тестирование были включены следующие модели вентиляторов: Akasa AK-183-L2B, Foxconn PV122512L и Noctua NF-P12.

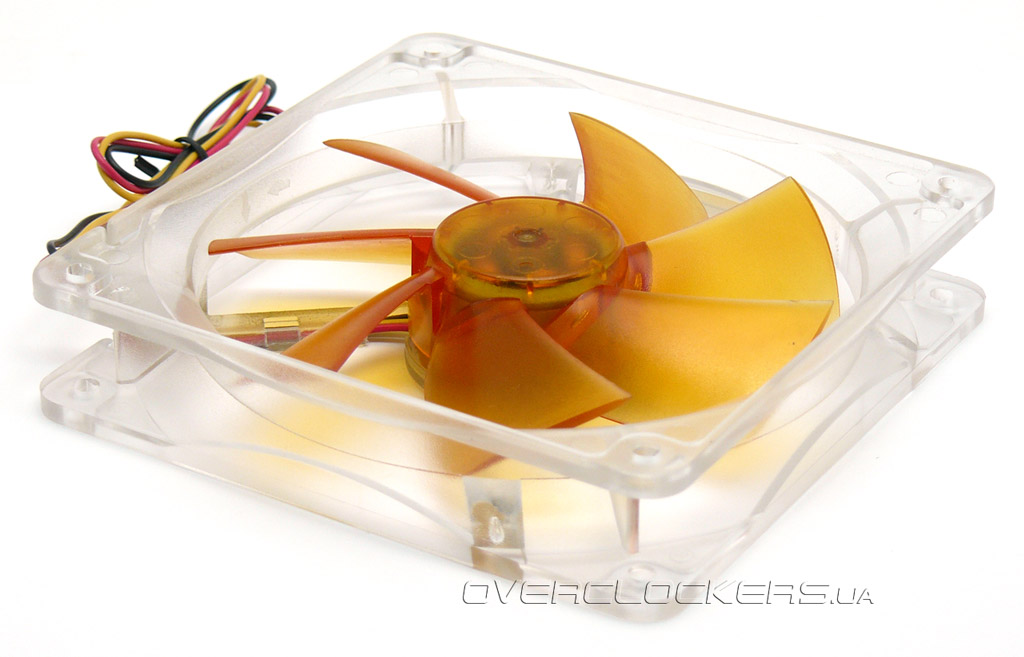

Akasa AK-183-L2B

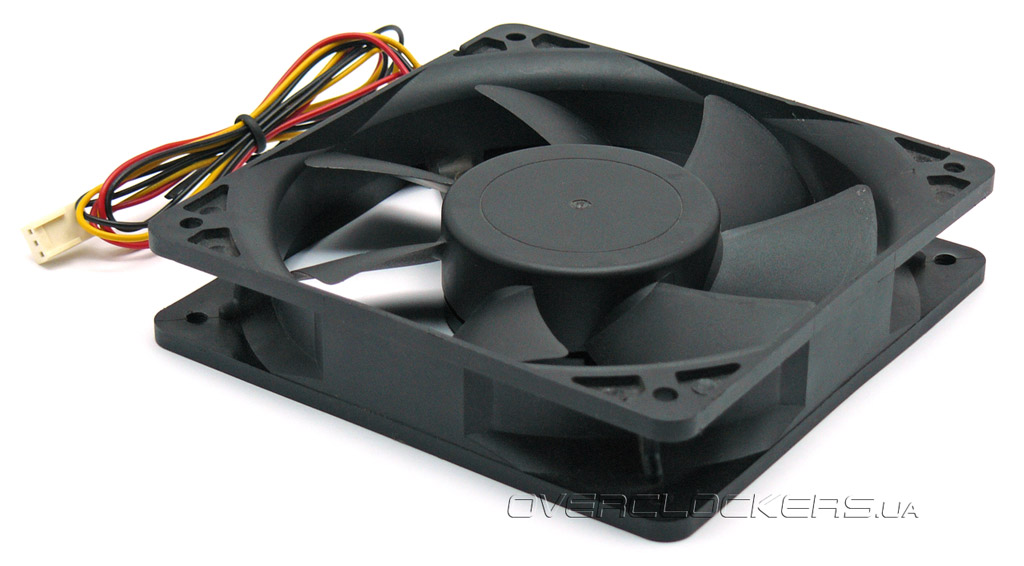

Foxconn PV122512L


Технические характеристики вентиляторов

Еще раз ознакомиться со всеми техническими характеристиками тестируемых образцов можно в следующей таблице.

Модель Размеры, мм Заявленная скорость, об/мин Полученная скорость при 12/5 В, об/мин Воздушный поток, CFM Уровень шума, дБА Потр-ая мощность, Вт Напряжение питания, В Заявленный ресурс, ч
Nanoxia FX+12-2000 120x120x25 2000 1918/1156 79,14 33 3,36 4~13 150000
Nanoxia FX12-2000 120x120x25 2000 1875/1096 79,14 33 3,36 4~13 150000
Nanoxia FX12-1250 120x120x25 1250 1318/675 47,39 17 1,2 4~13 150000
Nanoxia FX09-2200 92x92x25 2200 na 39,89 23 1,92 4~13 150000
Nanoxia FX09-1400 92x92x25 1400 na 25,31 13 0,6 4~13 150000
Noctua NF-S12B FLX 120x120x25 600/900/1200 1278/490 29/44,5/59 6,2/10,6/18,1 1,2 12 150000
Noiseblocker NB-BlackSilentFan BSF-XLP Rev.3.0 120x120x25 1000–2000 1795/879 41–75 14–31 0,6–4,8 7~13,2 75000
Noiseblocker NB-BlackSilentFan BSF-XL2 Rev.3.0 120x120x25 1500 1507/734 58 21 3,24 6~13,2 8000
Noiseblocker NB-BlackSilentFan BSF-XL1 Rev.3.0 120x120x25 1000 1082/574 41 13 3,24 6~13,2 8000
Noiseblocker NB-Multiframe S-Series M12-P 120x120x25 1000–2000 1875/879 43–78 12–29 na 4,5~13,2 130000
Noiseblocker NB-Multiframe S-Series M12-S3 HS 120x120x25 1800 1758/927 73 27 na 4,5~13,2 130000
Noiseblocker NB-Multiframe S-Series M12-S2 120x120x25 1250 1298/670 51 19 na 4,5~13,8 140000
Noiseblocker NB-Multiframe S-Series M12-S1 120x120x25 750 898/412 34 8 na 6~13,8 160000
Akasa AK-183-L2B 120x120x25 1400 1430/634 44,8 18 na 12 80000
Foxconn PV122512L 120x120x25 1750 1722/703 na na na 12 na
Noctua NF-P12 120x120x25 900/1100/1300 1383/582 38,5/46/54 12,6/16,9/19,8 1,08 12 150000


Результаты тестирования

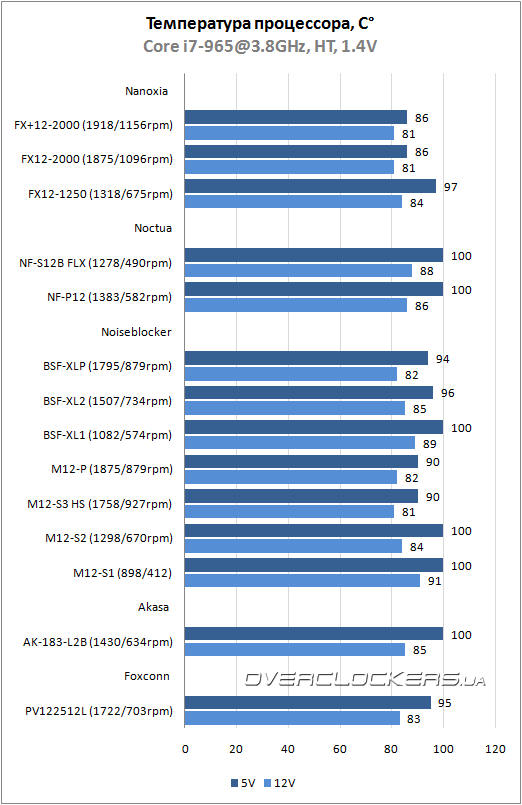

На графике все вентиляторы разделены по производителям. В скобках после названия указана частота вращения при 12 и 5 В.

Результаты тестирования Nanoxia, Noctua и Noiseblocker

Фактически, тут комментировать нечего — чем больше скорость вращения крыльчатки, тем выше эффективность системы охлаждения в целом. Формы лопастей и остальные полеты инженерной мысли влияют на результат от силы на один-два градуса. При переходе барьера в 1800 об/мин производительность кулера уже не растет, так что вполне можно ограничиться моделью вентилятора с такой скоростью. Минимальными оборотами для охлаждения нашей «печки» стали 675-700 об/мин — ниже этой скорости вентиляторам пройти тест уже не удалось. Естественно, разогревать процессор почти до 100 °C не стоит и оптимальным значением для соотношения «скорость/производительность» можно назвать 1000–1200 об/мин. Все что выше этого уже повлияет на шумовые характеристики, причем, не в лучшую сторону.


Выводы

Если Вы собираетесь использовать вентилятор для охлаждения центрального процессора, то, чем выше скорость вращения крыльчатки, тем более эффективным будет охлаждение. Лучшие результаты показывают вентиляторы со скоростью вращения приближающейся к 2000 об/мин. Шум, возникающий при этом, конечно, не каждому придется по душе. Если использовать вентиляторы в приемлемом режиме (до 1200 об/мин), то разница в 1–2 градуса между участниками сегодняшнего тестирования легко нивелируется колебаниями температуры окружающей среды. Субъективно, вентиляторы Noiseblocker серии Multiframe были чуть тише остальных моделей при одинаковых оборотах. Их можно смело рекомендовать тем, кто любит тихие системы. Вентиляторы Nanoxia могут похвастать отменным внешним видом, который также по достоинству оценят моддеры. Модель от Noctua как всегда на высоте. Уменьшение скорости вращения никак не сказалось на производительности и понизило уровень шума.
