Обзор материнской платы ASUS EX-A320M Gaming серии Expedition. Стабильная работа Ryzen 7 2700X с ускорением и разгон памяти

Как известно всем энтузиастам, старшая модель ЦП в семействе Ryzen последнего поколения — 2700X — уже «из коробки» имеет предельные частотные настройки, которые производитель смог предложить в рамках обновления архитектуры Pinnacle Ridge. Для большего ускорения требуются старшие, и потому дорогие материнские платы плюс определённый уровень знаний от пользователя. Поэтому существует интерес к сегменту устройств, где этот процессор сможет работать на своих предельных значениях с активным статусом фирменных технологий динамического увеличения частоты, но при этом не придётся переплачивать за «лишние» функции. Наш материал послужит свидетельством такой успешной работы при содействии самого младшего, актуального хаба AMD— A320, предусмотренного для продуктов начального уровня.

Через нашу лабораторию уже проходили недорогие устройства. Старший Ryzen 7 1800X не мог одолеть этап тестов Prime95 на ASRock AB350M, но работал без замечаний на чуть более крепкой MSI A320M Grenade, но там температурные величины были у психологически некомфортных отметок. Очевидно, под ещё более производительный R7 2700X преобразователь напряжений должен быть получше. Такой, на первый взгляд, можно найти у EX-A320M Gaming — наиболее дорогой модели в украинской рознице на базе AMD A320.

ASUS EX-A320M Gaming

Устройство причислено к серии продуктов Expedition, то есть таким, где создан задел для более жёстких условий работы, чем у обычных устройств (серии Prime, если говорить о материнских платах). Есть яркое оформление и даже небольшой угол со светодиодной подсветкой RGB. Вместе с этим, устройство остаётся представителем младшего сегмента, здесь все возможности базируются на ресурсах используемого CPU (APU) и PCH, нет дополнительных контроллеров, увеличивающих число интерфейсов. Звуковой и сетевой контроллеры также начального уровня. Общий набор возможностей собран в таблице.

Модель ASUS EX-A320M Gaming
Официальная страница продукта в Сети asus.com
Чипсет AMD A320
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon Zen, Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3000*/3200*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x4 (x2) — A320
1 x PCI Express 2.0 x1 — A320
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen
1 x SATA (Key M, 2242/2260/2280/22110) — A-Series/Athlon X4
Встроенное видеоядро (в APU) Radeon Series: Vega, R7, R5
Видеоразъёмы HDMI 1.4b, DVI-D
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 2
Порты USB 6 х 3.1 Gen1 (4 разъёма на задней панели, A320)
6 x 2.0 (2 разъёма на задней панели, A320)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (A320)
RAID 0, 1, 10 (SATA, A320)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek RTL8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Lighting Control Center (система подсветки Aura, включая Aura RGB Strip Header)
Цена в рознице, $ 91

Упаковка и комплектация

Коробка небольшая, но оформленная броско и эффектно. Спереди есть фото платы, на правом нижнем углу устройства можно увидеть подсветку.

ASUS EX-A320M Gaming

Сзади находится ещё одно похожее фото и таблица с основными характеристиками. Преимущества этой платы в лице коллажа из картинок и сопроводительных надписей сосредоточены вокруг аппаратной сферы, в частности, обозначили улучшенную стойкость к влажным и агрессивным средам, чтобы это на самом деле не значило.

ASUS EX-A320M Gaming

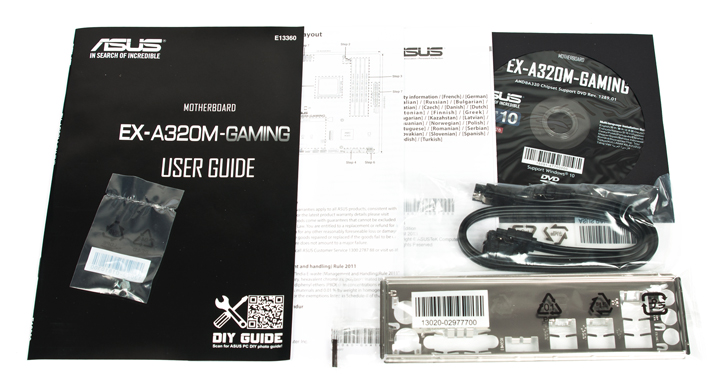

Комплект поставки стартовый. Имеется:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • крепёжный винт и стойка для устройств формата M.2;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS EX-A320M Gaming

Внешний вид

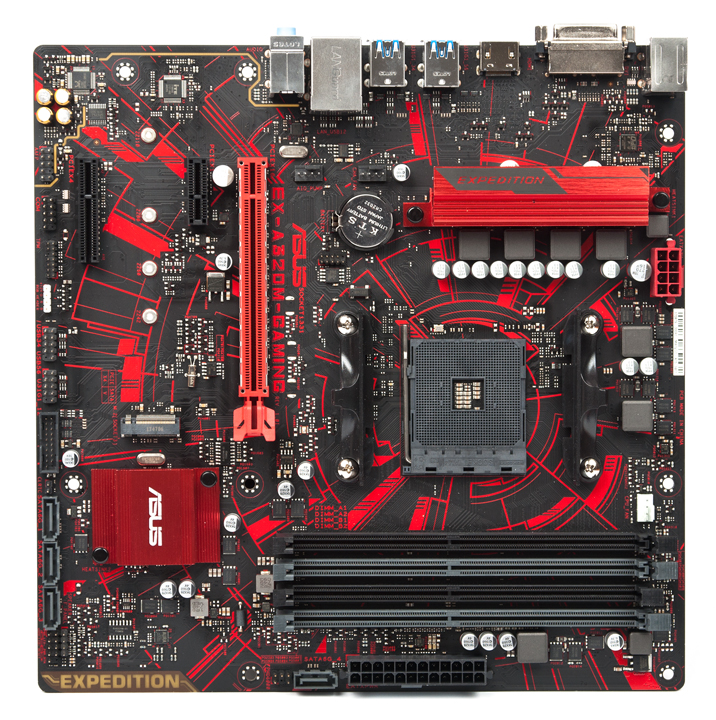

Трудно не выделить обилие элементов красных оттенков, тех, что прежде олицетворяли принадлежность плат к серии ROG, но теперь уже всё стало другим. Несмотря на высокий статус устройства (внутри своей, естественно, категории), колпак над портами ввода-вывода задней панели отсутствует. «Лишних» кнопок и переключателей также нет, перед нами база для разовой сборки системы. Вспомогательных индикаторов событий тоже не предусмотрено. Радует факт соответствия формату mATX, имеется восемь отверстий для фиксации положения устройства в корпусе.

ASUS EX-A320M Gaming

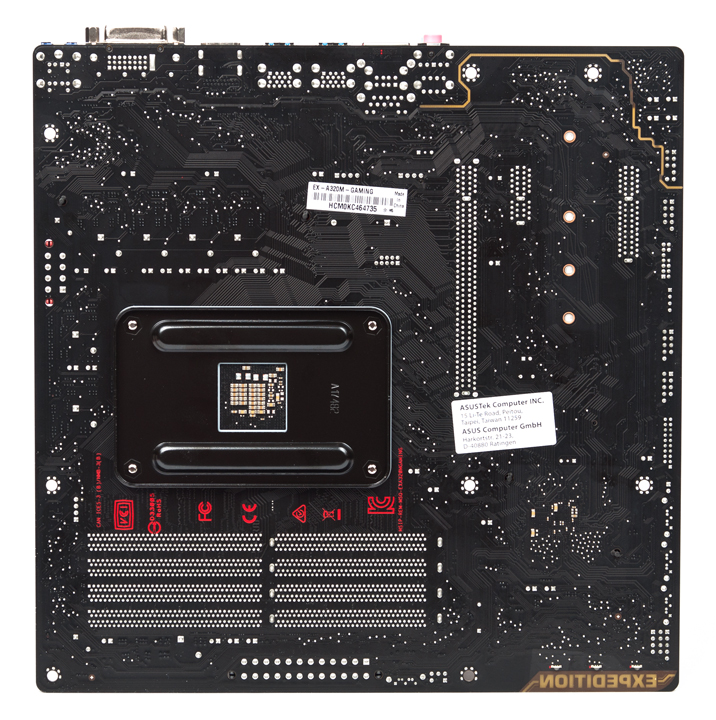

Электронные компоненты на тыльной стороне практически отсутствуют. Подсветка сформирована из тройки многоцветных светодиодов, направленных в сторону надписи, образованной вытравливанием медных проводников в слоях текстолита.

ASUS EX-A320M Gaming

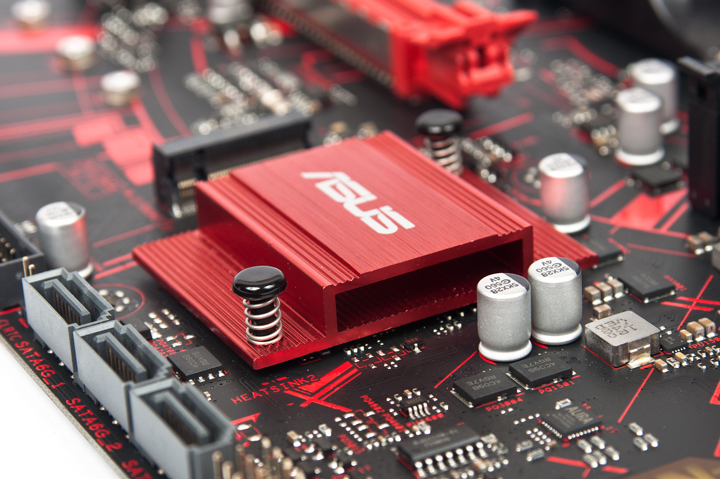

Охладитель хаба на редкость простой — это «двухэтажный» радиатор с лёгким намёком на ребристость поверхностей.

ASUS EX-A320M Gaming

Единственный на плате порт M.2 сможет взаимодействовать с устройствами разных габаритов, включая самые длинные (11 см). Предустановленного радиатора здесь нет.

ASUS EX-A320M Gaming

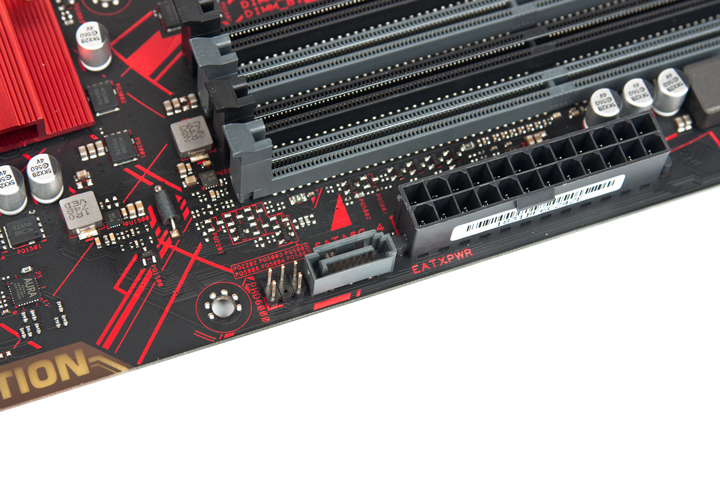

Гнёзда SATA — поперечные. Три штуки расположены вдоль нижней грани устройства, ещё одно распаяно возле основного разъёма питания устройства.

ASUS EX-A320M GamingASUS EX-A320M Gaming

Нет возможности использовать симметричное гнездо USB от корпуса, одна колодка предусмотрена под выходы третьего поколения интерфейса и ещё две —для кабелей его второй, классической версии. Все они также поперечного типа.

ASUS EX-A320M Gaming

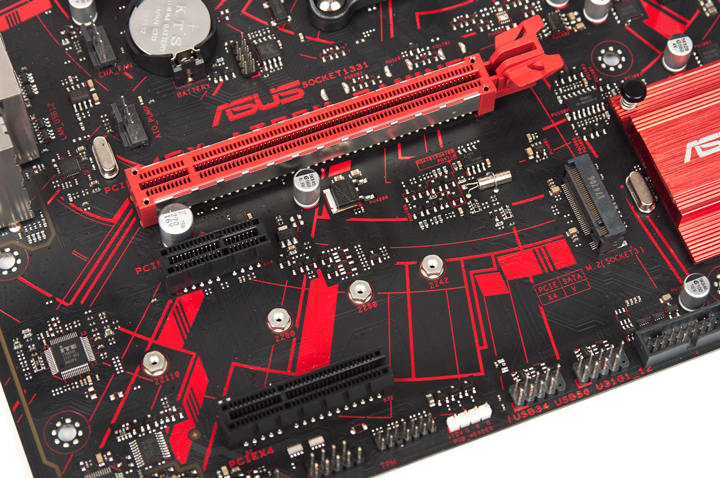

Экранированное, красное гнездо PCI-E x16 взаимодействует с сокетом, а чёрные слоты поменьше — с хабом. На нижнее гнездо подведено всего две линии PCI-E, но смонтировать можно будет любое устройство ввиду отсутствия там задней стенки.

ASUS EX-A320M Gaming

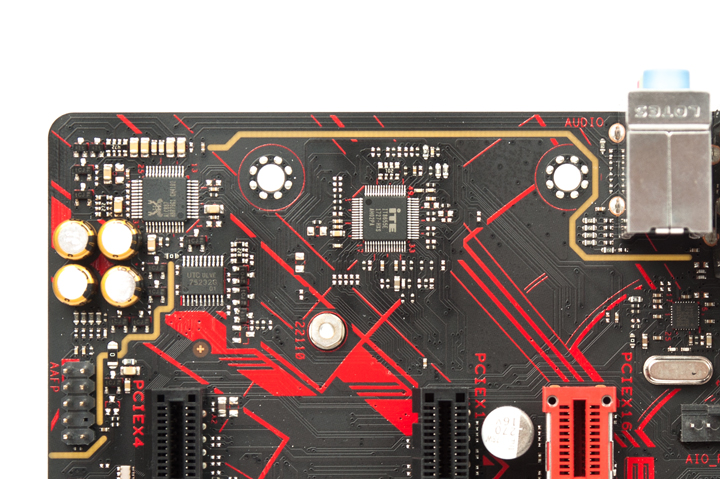

Используются базовые версии мультиконтроллера, звукового кодека и сетевого адаптера. Нет защитных экранов, ОУ или ещё каких-то «излишеств». Стойка под монтаж оборудования с иллюминацией RGB всего одна.

ASUS EX-A320M Gaming

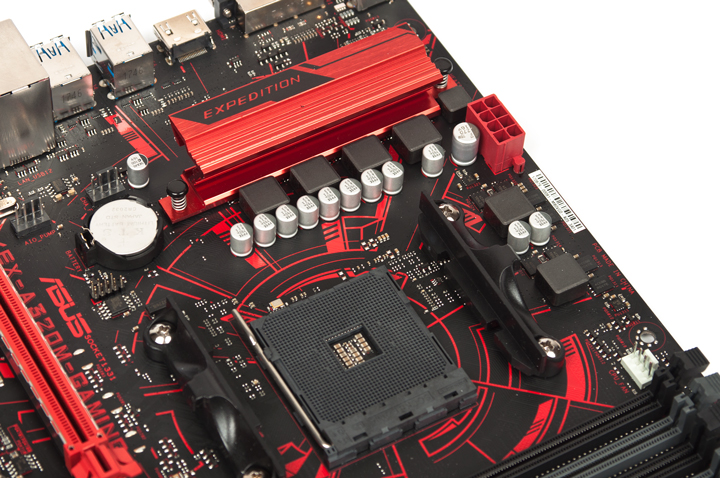

Установка охладителя ЦП вряд ли будет сопряжена с трудностями — места вокруг сокета предостаточно, а высота радиатора на цепях питания невелика.

ASUS EX-A320M Gaming

Построение преобразователя напряжений выполнено в точности как у более старшей модели ASUS — Prime B350-Plus. ШИМ-контроллер — ASP1106GGQW. Ему помогают шесть внешних моделей драйверов. Таким образом, схема стабилизатора описывается формулой «4+2 фазы». Для процессорной группы элементы верхнего плеча оказались в единственном числе, все остальные распаяны в удвоенном количестве. Модели транзисторов идентичны — NTMFS4C09B и NTMFS4C06B от ON Semiconductor. Ключевая разница между платами — здесь нет отдельного охладителя под группу элементов SOC Voltage.

ASUS EX-A320M Gaming

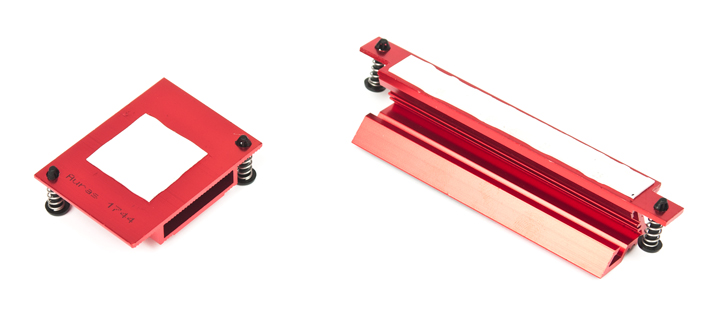

Теплосъёмники крепятся посредством подпружиненных пластиковых гвоздей. К площади термопрокладки на радиаторе хаба вопросов нет, чего не скажешь про охладитель VRM. Элементы нижнего плеча каждой «фазы» CPU Voltage накрыты фактически наполовину. Виной тому — малая площадь теплопроводящей субстанции. Кроме того, назвать сам охладитель массивным тоже нельзя, рёбер в нём немного, то есть общая площадь поверхности охлаждения тут невелика.

ASUS EX-A320M Gaming

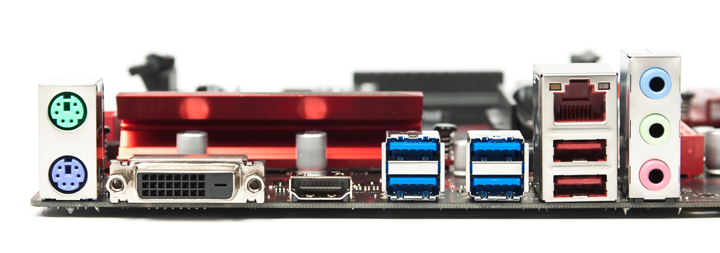

Общий набор выходов на задней панели скромнее, чем на платах с AMD B350, что легко объяснить нижним рыночным сегментом рассматриваемого продукта. Отсутствует D-Sub, нет поддержки самых скоростных портов USB (пластиком красного оттенка здесь обозначили «классический» USB 2.0). Оптический интерфейс не поддерживается даже гнездом на плате. Впрочем, для сборки и эксплуатации ПК в стиле «минимализма» подготовлено достаточное число выходов разных типов.

ASUS EX-A320M Gaming

Последнее, на чём я бы хотел выполнить акцент, — информационная наклейка производителя, где можно найти сведения о сборке UEFI, предустановленной с завода. Здесь она находится как раз возле сокета, а надпись «3401» оповестила меня про отсутствие готовности к взаимодействию с процессорами Pinnacle Ridge, во время обновления прошивки необходимо использовать процессор прошлого поколения.
