Обзор материнской платы Biostar Hi-Fi Z87X 3D для процессоров Haswell

После анонса процессоров Haswell прошло уже несколько месяцев. За это время у потенциальных покупателей успело сформироваться собственное мнение о возможностях новинок и целесообразности проведения апгрейда. Производители материнских плат не сидели сложа руки — расширяли ассортимент или же вносили исправления в прошивки уже выпущенных продуктов.

Сегодня мы рассмотрим флагманский продукт на основе системной логики Z87 компании Biostar — Hi-Fi Z87X 3D. Его цена в украинской рознице составляет заманчивые $155.

Biostar Hi-Fi Z87X 3D

Специалисты этого предприятия одними из первых на рынке стали уделять повышенное внимание особой реализации звуковой подсистемы на платах любой ценовой категории — рассматриваемый продукт также не стал исключением. Кроме этого, на первый взгляд, так же успешно реализованы и все прочие требования, которым должна соответствовать современная оверклокерская плата.

Модель Biostar Hi-Fi Z87X 3D (IZ87C-AHT)
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1800*/1866*/2133*/2200*/2400*/2600*/2800*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5 (1x 4pin, 4x 3pin)
Порты PS/2 1 (клавиатура)
Порты USB 4 х 3.0 (2 разъема на задней панели, Z87)
8 x 2.0 (4 разъема на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC898 (7.1, Blu-ray Audio)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения и перезагрузки, POST-индикатор, разъём для инфракрасного приёмника (CIR), поддержка AMD Quad CrossFireX

Относительно низкая цена продукта обусловлена, в том числе, полным отсутствием дополнительных контроллеров различных интерфейсов. Однако сегодня возможностей Z87 вполне достаточно для построения современной системы.


Упаковка и комплектация

В дизайн упаковки не было привнесено ничего нового относительно продуктов прошлых поколений. Основной акцент сделан на особую реализацию аудиоподсистемы, как аппаратную, так и программную.

Biostar Hi-Fi Z87X 3D

На обратной части коробки более широко раскрыта суть всех технологий. Обращает на себя внимание программный комплекс Sound Blaster Cinema от компании Creative, который мы рассмотрим в обзоре ПО. Касаемо самой материнской платы и её возможностей, то здесь нет ровным счётом ничего — нет фото, нет таблицы с её характеристиками, поэтому остаётся довольствоваться краткой информацией, приведенной рядом с серийным номером на левом боку коробки.

Biostar Hi-Fi Z87X 3D

В комплект поставки входит:
  • руководство пользователя, основную часть которого занимает описание на английском языке;
  • диск с драйверами и фирменным ПО;
  • брошюра с описанием требований и процедуры настройки фирменных решений Hi-Fi 3D и Smart Ear 3D;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • четыре кабеля SATA 6Gb/s;
  • фирменная стяжка-липучка, которую можно использовать для кабель-менеджмента в корпусе.
  • один гибкий мостик для организации AMD CrossFireX из двух видеокарт;
  • выносной микрофон, требующийся для проведения автоматической Multi-Channels Calibrations.
Biostar Hi-Fi Z87X 3D

Удивительно видеть в комплекте флагманского продукта заглушку, для которой необходима доработка перед её непосредственным использованием.


Внешний вид

Как и подобает флагману линейки, размеры платы соответствую полноценному ATX-продукту. Расположение элементов классическое, неудовлетворённость может вызвать отсутствие разъёмов PCI, к тому же место для них, кажется, можно было бы и найти, например, под логотипами ATI CrossFireX (неожиданно старого образца) и Sound Blaster Cinema.

Biostar Hi-Fi Z87X 3D


На обратной стороне из элементов наличествуют лишь шесть драйверов, что входят в подсистему питания процессора. Крепление радиаторов происходит с использованием пластиковых гвоздей. Никаких проблем с установкой любых типов систем охлаждения процессора возникнуть не должно.

Biostar Hi-Fi Z87X 3D

Зона аудиокодека и сопутствующих элементов отделена от остальной электроники в отдельный участок путём вытравливания фольги во всех слоях текстолита материнской платы.

Biostar Hi-Fi Z87X 3D

Корпус ALC898 дополнительно изолирован от окружения металлическим экраном. Внутри расположены два красных светодиода. Один работает в дежурном режиме, второй активируется во время работы.

Biostar Hi-Fi Z87X 3D

Для нужд аудиочасти используется отдельный преобразователь напряжения. Также в состав схемы входят четыре одинаковых, вероятно, двухканальных операционных усилителя (маркировка 36135 3H) и один более крупный, но всё равно 16-контактный (маркировка 36136 3H), предназначенный для передней аудиопанели. В их обвязке использованы по паре плёночных конденсаторов, по внешнему виду похожих на полиэфирные (маркировка 104J50). Непосредственно перед колодкой для подключения передней аудиопанели корпуса распаяны четыре (по одному на канал) неполяризованных конденсатора на 100 мкФ и рабочим напряжением 10 В.

Biostar Hi-Fi Z87X 3D

Завершая часть, посвященную звуку, приводим фото микрофона, который призван помочь правильно настроить звучание многоканальной аудиосистемы. В него заложен небольшой магнит, но его возможностей не хватает чтобы удержаться на отвесной стене корпуса компьютера. Длина кабеля составляет 4,5 метра.

Biostar Hi-Fi Z87X 3D

Эмблему Puro Hi-Fi в этот раз поместили на охладитель чипсета. Сам радиатор имеет достаточную площадь для беспроблемного исполнения своих прямых обязанностей.

Biostar Hi-Fi Z87X 3D

После непривычного, свойственного продуктам Gigabyte прошлых поколений, расположения группы контактов для подключения аудиокабеля, никаких замечаний к размещению прочих элементов расширения системы не возникло. Все они находятся вдоль правой и нижней граней платы.

Biostar Hi-Fi Z87X 3D

У правого нижнего угла расположились кнопки включения и перезагрузки. Первая обладает красной подсветкой, вторая — зелёной. Необычно её предназначение — зелёным светом отображается активность накопителей в системе. Безусловно, они активны лишь в момент работы компьютера. Для сброса настроек придётся воспользоваться перемычкой. Функционал соседних контактных групп остаётся загадкой: если аббревиатура LN2 вполне понятна, то вот правый сосед вообще безымянный. Никакими пояснениями руководство пользователя не обладает.

Biostar Hi-Fi Z87X 3D

Расположение и конфигурация слотов расширения PCI-E являются уже классическими для ATX-продукта на основе Z87. Отсутствие верхнего гнезда позволит беспрепятственно использовать практически любую систему охлаждения ЦП.

Biostar Hi-Fi Z87X 3D

Элементы питания процессора оснащены двумя радиаторами.

Biostar Hi-Fi Z87X 3D

Площади рассеивания целиком достаточно для удержания температуры в зоне VRM на уровне 50 °C даже при разгоне ЦП несмотря на их простое исполнение. Традиционно используется термопрокладка небольшой толщины.

Biostar Hi-Fi Z87X 3D

В основе 12-канального преобразователя напряжения лежит ШИМ-контроллер компании Intersil Corporation — ISL6376. К нему в помощь приставлены шесть драйверов-удвоителей ISL6611A. Такие же использовались и на плате ASRock Z87 Extreme6. Если у конкурента роль силовых элементов выполняют особые Dual-Stack транзисторы, то здесь используется по паре обычных, исполненных в корпусе LFPAK — PH6030L и PH9030L.

Biostar Hi-Fi Z87X 3D

По всей видимости, элементная база никоим образом не должна стать преградой при разгоне процессора.

Конфигурация разъёмов на задней панели отталкивается от решений прошлых лет — больше внимания уделено USB ревизии 2.0. Снова нет оптического выхода, несмотря на явное мультимедийное позиционирование продукта.

Biostar Hi-Fi Z87X 3D

Отдельно отметим возможности выхода HDMI. За счёт использования конвертера PTN3360D появляется возможность выводить видеосигнал разрешением до 4Kх2K с большой пропускной способностью (3 Гбит/с), что означает поддержку 3D-видео в таком разрешении.

В плане дизайна плата оставляет очень хорошее впечатление. Теперь перейдём к рассмотрению программной части, ведь без грамотной «софтовой» поддержки используемые элементы будут просто грудой металла и кремния.

Возможности UEFI

Компания Biostar не так часто радует своих клиентов обновлениями прошивок собственных изделий как другие ведущие производители. Но всё таки рано или поздно они выпускаются. Наш обзор будет основываться на микрокоде от 23 июля, то есть наверняка все существенные ошибки уже должны быть исправлены.

Процедура обновления прошла без проблем. Мы воспользовались утилитой, встроенной непосредственно в UEFI. К сожалению, в ней пока еще отсутствует возможность делать скриншоты.

UEFI Setup Biostar Hi-Fi Z87X 3D

Итак, перед нами новая инкарнация UEFI от Biostar. Общая структура изменений не претерпела, но были добавлены довольно полезные информационные поля на левую часть экрана. Информация на них обновляется в режиме реального времени вне зависимости от выбранного раздела меню.

UEFI Setup Biostar Hi-Fi Z87X 3D

Основные настройки компонентов системы находятся в разделе Advanced.

UEFI Setup Biostar Hi-Fi Z87X 3D

Структура меню, разделы и их содержание сильно напоминают таковые времён обычных BIOS, что видно на примере настроек ACPI.

UEFI Setup Biostar Hi-Fi Z87X 3D

Следующий пункт — CPU Settings and Informations — показывает краткую, но правдивую информацию об используемом ЦП и варианты по его режимам работы.

UEFI Setup Biostar Hi-Fi Z87X 3D

Некоторые пункты меню не теряют своего имени при их активации, другие, такие как SATA Configuration, оказываются безымянными, что может немного затруднить навигацию. Здесь всё еще можно вернуться к IDE-совместимому режиму работы накопителей.

UEFI Setup Biostar Hi-Fi Z87X 3D

Обратимся к разделу Smart Fan Control. На плате размещен лишь один четырёхконтактный разъём вентилятора, который предназначен для подключения процессорного охладителя. Именно его работу можно, с определенным приближением к этому понятию, тонко настроить.

UEFI Setup Biostar Hi-Fi Z87X 3D

Для этого необходимо выбрать значение Auto для поля CPU Smart Fan. После чего активировать следующий пункт этого раздела — CPU Fan Calibrate. Будет запущен режим по тестированию используемого в системе вентилятора (он должен иметь четырёхконтактное исполнение).

UEFI Setup Biostar Hi-Fi Z87X 3D

По завершению нам будут отображены значения Start Value и Sensitive, наиболее подходящие для нашего вентилятора (по мнению заложенного в UEFI алгоритма). Их необходимо запомнить (или записать) и потом самостоятельно (!) внести в соответствующие поля, расположенные чуть ниже.

UEFI Setup Biostar Hi-Fi Z87X 3D

Благо, нам на отпуск даётся два пункта, где можно установить температуру включения и выключения вентилятора. Если с первым проблем нет, то максимальное второе значение составляет всего 19 °C, что вызывает лёгкое недоумение.

UEFI Setup Biostar Hi-Fi Z87X 3D

Такой механизм по укрощению процессорного охладителя сложно назвать дружелюбным, к тому же он как для 2013 года выглядит крайне архаичным. Также разработчики предусмотрели два готовых профиля. При выборе Quiet обороты нашего вентилятора понижались до вполне комфортных 750 об/мин, а при возрастании нагрева процессора исправно повышались.

UEFI Setup Biostar Hi-Fi Z87X 3D

Следующий пункт, кроме как улыбку, ничего не вызывает. Остальные охладители системы подключаются к одному из четырёх разъемов, имеющих трёхконтактное исполнение. Тонкую настройку их работы (всех сразу?) нам предлагают выполнять методом ШИМ. На поверку никаких изменений в работе вентилятора выявлено не было, что вполне логично.

UEFI Setup Biostar Hi-Fi Z87X 3D

H/W Monitor при погружении трансформируется в Pc Health Status. Количество отображаемых параметров приятно удивляет. Теперь становится понятным — термометр слева символизирует температуру процессора, эти же цифры отображаются на POST-индикаторе во время работы системы.

UEFI Setup Biostar Hi-Fi Z87X 3D

UEFI Setup Biostar Hi-Fi Z87X 3D

Перейдём к следующему разделу UEFI — Chipset.

UEFI Setup Biostar Hi-Fi Z87X 3D

Благодаря классической структуре, здесь сосредоточились настройки как чипстета, так и «системного агента».

UEFI Setup Biostar Hi-Fi Z87X 3D

UEFI Setup Biostar Hi-Fi Z87X 3D

Дальше по списку идёт вкладка Boot. Fast Boot отключён, но процедура прохождения POST и загрузки ОС довольно быстрая, учитывая заложенный Timeout Prompt в две секунды.

UEFI Setup Biostar Hi-Fi Z87X 3D

Раздел Security практически ничем не отличается от виденных реализаций других производителей.

UEFI Setup Biostar Hi-Fi Z87X 3D

Тонкие настройки системы сосредоточены в разделе O.N.E. Для удобства, в качестве стартовой страницы можно выбрать именно эту (или любую другую). Оповещение вверху раздела заблаговременно призывает нас не забывать сбрасывать настройки при помощи перемычки в случае неудачного разгона.

UEFI Setup Biostar Hi-Fi Z87X 3D

Структура раздела делит компоненты и их настройки по разным вкладкам. Первая из них — CPU Configuration — целиком посвящена процессору.

Множитель процессора можно установить в положения Auto, All Cores, Per Core и Fixed.

UEFI Setup Biostar Hi-Fi Z87X 3D

UEFI Setup Biostar Hi-Fi Z87X 3D

Далее следуют пункты, отвечающие за работу расширенных методов увеличения быстродействия, пределы мгновенной мощности (что выставлены с огромным запасом), установки энергосберегающих технологий.

За ними — настройка частотного режима графического ядра Intel.

UEFI Setup Biostar Hi-Fi Z87X 3D

Частота Uncore-части ЦП в понимании инженеров Biostar должна именоваться как Ring Bus Frequency.

UEFI Setup Biostar Hi-Fi Z87X 3D

Завершает раздел настройка Host Clock и методы по стабилизации её работы.

UEFI Setup Biostar Hi-Fi Z87X 3D

При входе в DRAM Configuration её название трансформируется в DDR3 DRAM Configuration. В первом же пункте нам предлагают выбор из Automatic, Manual, либо активации XMP-профиля в качестве сценария функционирования всей подсистемы памяти. Работа с XMP оказалась почти корректной, пришлось лишь вручную повышать напряжение контроллера до рекомендованного производителем модулей уровня.

UEFI Setup Biostar Hi-Fi Z87X 3D

Тонкие настройки не такие богатые как у других производителей, но их более чем достаточно для обычного пользователя.

UEFI Setup Biostar Hi-Fi Z87X 3D

UEFI Setup Biostar Hi-Fi Z87X 3D

Voltage Configuration содержит внутри все необходимые механизмы по управлению напряжениями на различных блоках системы. Отдельно хочется отметить способность отображать буквально все напряжения в режиме реального времени, что недоступно более именитым конкурентам.

UEFI Setup Biostar Hi-Fi Z87X 3D

Из режимов установки работы блоков напряжений лишь два из привычных для нас четырёх доступны к использованию — Adaptive (в него и включен традиционный Offset) и Override. Auto режима нет, вместо него установлен в явном виде именно Adaptive.

UEFI Setup Biostar Hi-Fi Z87X 3D

Лишь Vcc имеет широкие настройки, в том числе и магическое Auto.

UEFI Setup Biostar Hi-Fi Z87X 3D

Настроек превеликое множество, важно, чтобы декларативность количества не сказалось на итоговом качестве. Возможности платы по разгону будут изучены немного позже. Не будем перегружать обзор многочисленными скриншотами, и сведём все важные параметры в единую таблицу.

Параметр Диапазон регулировки Шаг
Host Clock Override (10 кГц) 8000–30000 1
Filter PLL Frequency 3.2 GHz/1.6 GHz
Internal PLL Overvoltage Disabled/Enabled
CPU Ratio (Multiplier) 8–80 1
CPU Override Voltage Target (мВ) 0–1850 1
CPU Vcc (Fixed/SPEC/Auto) (B) 1,5–2,65 0,01
CPU Vcc Load-Line (%) Auto/Disabled/100/75/50/25
Ring Bus Frequency (100 кГц) 1000–8000 100
Ring Override Voltage Target (мВ) 0–2000 1
Memory Frequency (МГц) 1400–2800, 1066–2933 200, 266
DRAM Voltage (B) 1,3–2,292 ~0,0125
SA Voltage Offset (мВ) –1000...+1000 1
PCH Voltage (В) 0,65–1,365 0,005
PCH PLL (В) 1,1–1,815 0,005
Graphics Core(GT) Frequency (МГц) 500–3000 50
GT Override Voltage Target (мВ) 0–2000 1

В завершении UEFI остаётся раздел Save & Exit, который помимо своего прямого назначения обладает механизмом по сохранению профилей с текущими настройками UEFI в один из пяти слотов. Имя при этом задать нельзя, отображается лишь дата сохранения. Если вам требуется более, чем пять профилей — можно воспользоваться съёмным носителем.

UEFI Setup Biostar Hi-Fi Z87X 3D

В целом, явных нареканий к возможностям UEFI нет, лишь по настройкам вентилятора на данный момент есть претензии. Существует призрачная вероятность улучшения положения за счёт фирменных программных решений.


Комплектное ПО

Стилистика интерфейса диска поддержки также не претерпела изменений. Во вкладке, посвящённой установке драйверов, появился мастер, который исключает необходимость поштучной инсталляции.

Biostar Hi-Fi Z87X 3D

Остановимся подробнее на широком комплекте фирменных утилит.

Biostar Hi-Fi Z87X 3D

Не все из представленного списка являются непосредственной разработкой программистов Biostar. Так, к комплексу Multimedia Software Suite приложили усилия специалисты из Magix.

Biostar Multimedia Software Suite

Другим сторонним продуктом, который представлен компанией Creative, является комплекс Sound Blaster Cinema, озаглавленный как ознакомительная (Evaluation) версия.

Creative Sound Blaster Cinema

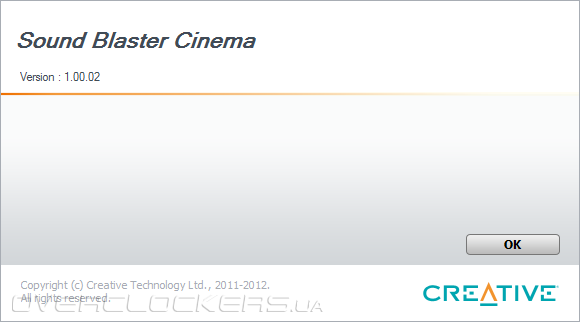

Никаких функциональных ограничений нами выявлено не было, как и видимого «счётчика» оставшихся бесплатных дней использования.

Creative Sound Blaster Cinema

Настройка программы подразумевает выбор конфигурации акустической системы, подключенной к ПК.

Creative Sound Blaster Cinema

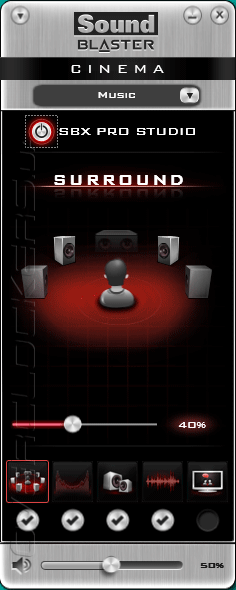

Роль программы можно охарактеризовать как расширенный эквалайзер: здесь доступны три готовых сценария, которые основываются на типичном использовании акустики (Music, Movie, Game), и четвёртый — Custom.

Creative Sound Blaster Cinema

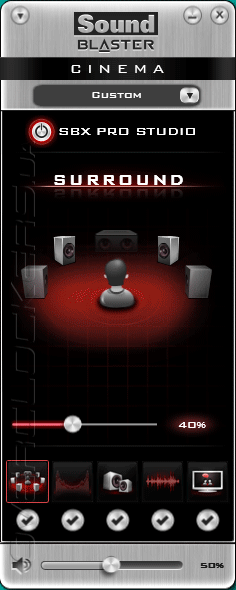

В последнем режиме можно произвести настройку звучания согласно личным предпочтениям. Для облегчения этой процедуры снизу предусмотрены пять механизмов; можно использовать все одновременно, или же только часть из них. Также вносимая лепта каждого регулируется в процентном соотношении.

Creative Sound Blaster Cinema

Каждый сценарий вносит весьма заметные изменения в картину звучания.

Среди многочисленного количества утилит, безусловно, есть и продукты собственной разработки Biostar. Одной из основных для Hi-Fi Z87X 3D должна быть Smart Ear 3D. Её интерфейс, в особенности после рассмотренного выше продукта от Creative, отличается спартанской простотой.

Biostar Smart Ear 3D

Элементы оформления требуют пояснений. Так, подключенное устройство отображается в центральной области синим подсвечиванием (на скриншоте это акустическая система в виде динамика). Подключение наушников подразумевается лишь к передней панели корпуса (одна чашка отображается чёрным цветом — наушники не подключены). Активация технологии производится щелчком на надписи ON, после чего она подсвечивается бирюзовым цветом. Аналогичные действия следует произвести для активации усилителя сигнала (Smart Preamp) и для технологии Smart Gain, которая призвана улучшать звучание у наушников с высоким импедансом.

Biostar Smart Ear 3D

В середине группы находятся несколько готовых сценариев по изменению звучания — своего рода всё тот же эквалайзер, только с готовыми предустановками. В завершении обзора посмотрим на настройки.

Biostar Smart Ear 3D

Использование такой утилиты тоже вносит существенные изменения в звучание тракта.

Для настройки многоканальной акустической системы следует воспользоваться Multi-Channels Calibration. Эта утилита уже фигурировала в наших обзорах. Её интерфейс прост и не требует каких-либо пояснений.

Biostar Multi-Channels Calibration

Перед началом цикла тестирования пользователя предупреждают о важности соблюдения ряда действий, которые необходимы для корректного выполнения процедуры.

Biostar Multi-Channels Calibration

Не коснулись изменения также и фирменной утилиты Toverclocker. Инсталлированная с диска версия имела номер 0.9.8.0, а встроенный механизм автообновления уверял в отсутствии более новых версий.

Biostar Toverclocker

Свежая версия была загружена с официального сайта вручную и успешно установлена.

Biostar Toverclocker

Со справочной информацией о компонентах системы она справилась хорошо. В частности, только здесь можно понять, какая версия прошивки действительно используется платой.

Biostar Toverclocker

В OC Tweaker представлен набор инструментов по увеличению быстродействия системы. Он неполон — нельзя хоть как-то изменить частоты памяти и Uncore. Механизм работоспособности также под вопросом, мы вспомним о нём немного позже.

Biostar Toverclocker

Ко вкладке Voltage сложно предъявить какие-то замечания.

Biostar Toverclocker

Замыкающая часть программы — H/W Monitor — предоставляет в наше распоряжение полностью исчерпывающую таблицу со всевозможными действующими напряжениями на различных модулях системы.

Biostar Toverclocker

Отображение температур также реализовано корректно.

Biostar Toverclocker

Модуль управления вентиляторами не оправдал надежд. Он лишь дублирует тот скудный функционал, который мы рассматривали в обзоре UEFI. Более того, реализация механизма калибровки не оставляет возможности так или иначе применить новые настройки вентилятора, поэтому эту часть программы можно использовать лишь с точки зрения мониторинга за оборотами.

Biostar Toverclocker

Обострённая забота производителей об окружающей среде постепенно сходит на нет. Работоспособность Green Power Utility оказалась под вопросом — вероятно, теперь плата сама умеет правильно распределять активность каналов VRM в зависимости от интенсивности нагрузки.

Biostar Green Power Utility

Комплект программного обеспечения оставляет смешанные чувства. Продукты сторонних производителей являют собой полновесные, работоспособные версии, но уверенности в их длительном бесплатном использовании нет. Собственное ПО Biostar несёт в себе отголоски давно минувших лет, кроме того, работоспособность многих компонентов, а то и всего продукта в целом, оказываются, на поверку, местами чисто декларативными. С другой стороны, те немногочисленные, но работоспособные части являются весьма полезными при работе с системой, порою, не имеющих аналогов у конкурирующих продуктов на рынке.

Разгонный потенциал

Специалистами Biostar не было предусмотрено никаких средств по автоматическому повышению быстродействия системы — ни аппаратных переключателей/перемычек, ни программных — в UEFI либо фирменных утилитах. Единственный путь это выполнение разгона вручную.

Испытание на прочность мы начали с покорения наибольшей базовой частоты. Плата вела себя нестабильно, и нам неоднократно приходилось сбрасывать настройки старым способом — при помощи «джампера». Путём хитрых манипуляций нам всё же удалось запустить систему на частоте 125 МГц. При этом режим работы памяти пришлось оставить в автоматическом режиме, что привело к итоговым 2000 МГц.

Разгон Biostar Hi-Fi Z87X 3D

Разгон Biostar Hi-Fi Z87X 3D

Разгон Biostar Hi-Fi Z87X 3D

Контроль над всеми параметрами системы и её стабильность сохранялись при повышении базовой частоты лишь до 104 МГц. Более высокое значение приводило к не прохождению процедуры POST. Привлечение утилиты Toverclocker ситуацию не улучшало — новое значение якобы успешно проходило этап предварительного тестирования, но перезагрузка системы показывала неработоспособность новых настроек (плата всё так же не проходила POST, и приходилось снова использовать перемычку).

Что касается самого обычного разгона ЦП, то здесь всё оказалось в полном порядке. На частоте процессора 4747 МГц и «северного моста» 4444 МГц система демонстрировала стабильность, а применение правильных параметров не потребовало каких-либо особенных манипуляций.

Разгон Biostar Hi-Fi Z87X 3D

Напряжение обоих блоков фиксировалось на отметке 1,29 В. В простое множитель исправно понижался, что интересно, вместе с Uncore-частью.

Разгон Biostar Hi-Fi Z87X 3D

Разгон Biostar Hi-Fi Z87X 3D

Скромные возможности платы по увеличению базовой частоты не повлияли на возможность разгона нашего комплекта оперативной памяти. Как и положено, мы достигли частоты 2666 МГц с конфигурацией задержек 11-13-12-30-1T. Напряжение на памяти составляло 1,75 В, а на «системном агенте» было увеличено до рекомендованных 1,05 В.

Разгон Biostar Hi-Fi Z87X 3D

Разгон Biostar Hi-Fi Z87X 3D

Отдельной строкой хочется отметить исключительно хорошее поведение платы при выставлении и мониторинге действующих напряжений.


Тестирование аудиоподсистемы

Безусловно, мы не могли обделить вниманием главный узел платы. Перед процедурой тестирования все сторонние утилиты были удалены из системы.

В качестве основного инструмента мы использовали программу RMAA версии 6.2.5. Методика заключалась в проведении тестирования по схеме «замыкания на себя». Для этого линейный вход и выход (синее и зелёное гнезда) соединялись кабелем широкого мультимедийного использования Hama 78713. Для достижения необходимых уровней сигнала пришлось пойти на изменение методики: на выходе, как и на входе, ползунки устанавливались в положение 75%.

Biostar Hi-Fi Z87X 3D

Biostar Hi-Fi Z87X 3D

Перед каждым из циклов тестирования режим работы линейного выхода (ЦАП) согласовывался с режимом работы линейного входа (АЦП), то есть выставленному значению 16 бит 44,1 кГц на выходе соответствовало точно такое же значение на входе.

Сегодня в качестве конкурента будет выступать ASRock Z87 Extreme6, а точнее ALC1150, входящий в её состав. Мы воспользовались такой же версией драйвера, как и в прошлый раз.

Biostar Hi-Fi Z87X 3D

Известно, что ALC898 обладает, помимо всего прочего, 24-битным режимом работы АЦП. Но такового в установках драйвера мы не обнаружили, более того, никакого упоминания о такой немаловажной составляющей не указано и на официальной странице Hi-Fi Z87X 3D. Впрочем, прошлое тестирование ALC1150 показало, что существенного отличия при использовании различных режимов работы АЦП нет.

Посмотрим на результаты, полученные при частоте дискретизации 44,1 кГц. Итоги от изменения режима работы АЦП, которые мы озвучивали в прошлый раз, в полной мере подтверждаются и сегодня. Его «скованность» в 16-битном режиме всё равно смогло отобразить небольшие изменения, которые происходят на выходе ЦАП при смене разрядности до 24 бит.

44100 Гц Z87 Extreme6 (ALC1150) 16 бит  Z87 Extreme6 (ALC1150) 24 бит  Hi-Fi Z87X 3D (ALC898) 16 бит  Hi-Fi Z87X 3D (ALC898) 24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,30, +0,21 Отлично +0,30, +0,21 Отлично +5,52, –0,74 Плохо +5,52, –0,74 Плохо
Уровень шума, дБ (А) –88,4 Хорошо –91,1 Очень хорошо –89,3 Хорошо –91,5 Очень хорошо
Динамические диапазон, дБ (А) 88,4 Хорошо 91,1 Очень хорошо 89,3 Хорошо 91,5 Очень хорошо
Гармонические искажения, % 0,0088 Очень хорошо 0,0087 Очень хорошо 0,0055 Очень хорошо 0,0054 Очень хорошо
Гармонические искажения + шум, дБ(A) –77,2 Средне –78,0 Средне –78,9 Средне –80,1 Хорошо
Интермодуляционные искажения + шум, % 0,014 Очень хорошо 0,012 Очень хорошо 7,199 Очень плохо 7,199 Очень плохо
Взаимопроникновение каналов, дБ –88,5 Отлично –91,1 Отлично –90,1 Отлично –92,0 Отлично
Интермодуляции на 10 кГц, % 0,021 Хорошо 0,020 Хорошо 0,016 Очень хорошо 0,014 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Хорошо   Хорошо

Остановимся на моментах, которые привлекали наше внимание и прежде. Весьма любопытную картину представляет собой график с АЧХ. Уровень НЧ и «мидбаса» значительно превышен. В то же время самые низкие частоты серьёзно «завалены».

Biostar Hi-Fi Z87X 3D

Уровень шумов оказался практически одинаковым, охарактеризовать его можно как исключительно хорошим.

Biostar Hi-Fi Z87X 3D

Что же касается третьего параметра, показатели которого оказались весьма незавидными, проследим за его характером при изменении частоты дискретизации ЦАП.

24 бит Hi–Fi Z87X 3D (ALC898) 44,1 кГц  Hi–Fi Z87X 3D (ALC898) 48 кГц  Hi–Fi Z87X 3D (ALC898) 96 кГц  Hi–Fi Z87X 3D (ALC898) 192 кГц
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +5,52, –0,74 Плохо +5,51, –0,75 Плохо +5,51, –0,71 Плохо +5,53, –0,69 Плохо
Уровень шума, дБ (А) –91,5 Очень хорошо –96,7 Отлично –97,1 Отлично –97,5 Отлично
Динамические диапазон, дБ (А) 91,5 Очень хорошо 96,6 Отлично 97,2 Отлично 97,6 Отлично
Гармонические искажения, % 0,0054 Очень хорошо 0,0063 Очень хорошо 0,0063 Очень хорошо 0,0064 Очень хорошо
Гармонические искажения + шум, дБ(A) –80,1 Хорошо –80,7 Хорошо –80,8 Хорошо –80,8 Хорошо
Интермодуляционные искажения + шум, % 7,199 Очень плохо 7,196 Очень плохо 7,198 Очень плохо 7,208 Очень плохо
Взаимопроникновение каналов, дБ –92,0 Отлично –95,9 Отлично –93,9 Отлично –92,9 Отлично
Интермодуляции на 10 кГц, % 0,014 Очень хорошо 0,012 Очень хорошо 0,012 Очень хорошо 0,012 Очень хорошо
Общая оценка   Хорошо   Хорошо   Хорошо   Хорошо

Никаких изменений не происходит. Вероятно, такова цена использования операционных усилителей. Однако паниковать вовсе не следует, все изломы графика кривой оказываются за пределами восприятия большинства рядовых пользователей. Самостоятельно ознакомиться с результатами можно загрузив их из нашего архива.

Biostar Hi-Fi Z87X 3D

Что-либо говорить о субъективности звучания, пожалуй, будет излишне. Множество программ буквально призывают к экспериментам по звучанию системы, в зависимости от сценария применения компьютера.


Тестовый стенд

В состав стенда, как и прежде, вошли:
  • операционная система: Windows 8 Enterprise x64 (90-дневная ознакомительная версия);
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 3.00 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

Прежде всего, затронем вопрос реализации Turbo Boost на Hi-Fi Z87X 3D. Итоговая частота сильно зависит от типа нагрузки. Даже в случае однопоточной задачи частота зависит от степени её «сложности» и продолжительности эффекта постоянной загрузки. Таким образом, чем тяжелее становится задача, тем чаще частота приближается к отметке 3,6 ГГц и даже 3,4 ГГц, постоянно то повышаясь, то понижаясь. В тесте производительности 7-Zip с задействованием одного ядра итоговая частота составила ~3,65 ГГц.

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

В «синтетических» тестах AIDA64 и утилитах от Futuremark результаты продукта Biostar не становятся лучшими или худшими, занимая своё место в середине группы своих конкурентов.

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Тестирование Biostar Hi-Fi Z87X 3D

Аналогичная ситуация и в играх: кое-где Hi-Fi Z87X 3D удаётся вырваться вперёд, но в целом результаты оказываются средними для всей группы.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Тестирование Biostar Hi-Fi Z87X 3D

Уровень потребления примерно отображает положение дел в сравнительном тестировании участников — он оказывается на среднем уровне. Отсутствие прямых механизмов по улучшению энергоэффективности впервые вынуждает нас оставить этот момент без внимания.


Вывод

Всеми усилиями специалисты Biostar позиционируют Hi-Fi Z87X 3D как лучшее решение на рынке по части реализации и возможностям аудиоподсистемы. Помимо ALC898 в схеме применяются операционные усилители и конденсаторы, предназначенные специально для использования в звукоусилительной технике. В комплекте с платой идёт целый набор утилит, позволяющий настроить и быстро переключать всевозможные режимы (профили) работы акустики. Для наушников также предусмотрен механизм усиления — в зависимости от импеданса. Правда, для этого их необходимо будет подключать к гнёздам, расположенным где-то в окрестностях передней панели вашего корпуса. Обычно производители последних относятся чисто декларативно к подобным мелочам, поэтому плохое исполнение внутрикорпусного кабеля и разъёмов вряд ли благотворно скажутся на качестве звучания, но идеологов Biostar это не остановило.

Реализация звукового кодека направлена, в первую очередь, на любителей многоканальных решений, о чём недвусмысленно указывает суффикс в наименовании модели. Для аудиофилов такой подход будет скорее враждебным, ведь привнесение эффектов значительно искажает картину звучания. Для геймеров же наоборот созданы условия, когда можно усилить погружение в игру ещё больше, либо же создать для себя дополнительное преимущество в сетевых баталиях.

К дизайну платы и качеству элементного ряда никаких претензий не возникло. UEFI также развивается и начинает походить на решения более именитых конкурентов. К сожалению, пока ещё очень мало уделяется внимания грамотной организации охлаждения и механизмам, которые будут облегчать эту процедуру.

Разгон процессора и оперативной памяти прошёл удивительно легко, однако для неподготовленных пользователей нет никаких поблажек — все параметры придётся выставлять вручную, а потенциал по базовой невелик. Производительность Hi-Fi Z87X 3D также оставила приятные впечатления. Из всего следует, что такая плата вполне может оказаться выгодным приобретением для «геймерской» аудитории, а также для людей, которым не безразличен кинематограф, в особенности ознакомление с последними новинками в компании многоканальной акустики. Единственным непонятным упущением в таком варианте является отсутствие на плате оптического выхода S/PDIF.

Тишина - вечный спутник овера
