Обзор миниатюрной материнской платы ASUS Z97I-Plus для процессоров Intel Haswell

Вслед за незаурядными Maximus VI Impact и Z87I-Pro специалисты компании ASUS расширили свой ассортимент более доступной моделью — Z97I-Plus — для процессоров Intel Haswell. Модуль VRM теперь разместился на основной плате, став более простым, но при этом его всё равно сопровождает массивный, как для габаритов самого устройства, радиатор.

Z87I-Pro оставила определённые вопросы при испытаниях её оверклокерских способностей, тем интересней будет взглянуть на имеющиеся возможности более младшей модели, к тому же уникальное расположение процессорного гнезда позволяет использовать весьма габаритные системы охлаждения. Чуть больше внимания уделено звуковому кодеку, из-за чего адаптер беспроводных сетей теперь представляет собой типичную модель с типом гнезда mini PCI-E. Кроме него, современное M.2 размещено на тыльной стороне PCB; его предназначение очевидно — подключение скоростного накопителя, поэтому уменьшенное до четырёх число гнёзд SATA не должно расстраивать потенциального покупателя.

ASUS Z97I-Plus

Иными словами, изделие представляет собой полноценную модель современной материнской платы на основе Intel Z97, выполненную в компактных размерах.

Модель ASUS Z97I-Plus
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/2933*/3000*/3100*/3200*(OC), максимум 16 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 1 x PCI Express 2.0 x2
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы DisplayPort 1.2, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
6 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express
Serial ATA 4 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC892 (7.1, HDA)
Texas Instruments NE5532
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I218V (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Wi-Fi 2.4/5 GHz (802.11a/b/g/n/ac), Bluetooth 4.0, комплектация двухдиапазонной выносной антенной, фирменные утилиты ASUS Wi-Fi GO! и Wi-Fi Engine (Client Mode, AP Mode), кнопка MemOK! на плате, возможность подключения TPM-модуля


Упаковка и комплектация

Общие габариты упаковки остались схожи с применяемыми для упомянутых старших моделей, но при этом неожиданно информативность лицевой части оказалась совершенно невнятной.

ASUS Z97I-Plus

На дне красуется фото платы в удачно подобранном ракурсе, под ним находится таблица с весьма подробными характеристиками. Основные акценты сделаны на надёжности изделия и большом наборе протестированного оборудования, в результате чего заявлена отличная совместимость с этим множеством. Отдельно акцент сделан на применении операционного усилителя (скрыт за сетевым адаптером беспроводных сетей), роль которого досталась NE5532 от Texas Instruments. Кроме этого произведена, на мой взгляд, не сильно удачная реклама программного комплекса Turbo LAN.

ASUS Z97I-Plus

Вместе с платой поставляется набор, во многом похожий на комплект из состава ASUS Z87I-Pro:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке). Здесь также находится руководство по программным продуктам;
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • выносная Wi-Fi-антенна с возможностью фиксации лишь одного положения, оснащенная подставкой с вмонтированным магнитом;
  • выносной переходник для удобного подключения органов управления и индикации передней панели корпуса.
ASUS Z97I-Plus

О качестве антенны мы уже всё знаем — изделие добротное, весьма полезное в использовании. Правда, теперь придётся быть готовым к монтажу фиксирующих клипс и последующем крепеже другой части переходника к заглушке на заднюю панель. Операции весьма кропотливые и требующие аккуратности.

ASUS Z97I-Plus


Внешний вид и функциональность

Из неочевидных факторов хочется отметить тип микросхемы ПЗУ: она находится под небольшой платой беспроводных адаптеров и, к сожалению, припаяна к плате, а не фиксируется в DIP-кроватке, как это было прежде. Во всём остальном плата абсолютно типична, узнаётся её принадлежность к лагерю ASUS. Например, весьма красноречивой в этом выступает кнопка MemOK!, для которой даже здесь отыскали место. Ближе к сокету находится и соответствующий светодиод красного свечения.

ASUS Z97I-Plus

Сзади находится обильное число электронных компонентов, но ни один из них не помешал установке усилительной пластины из состава нашей системы охлаждения башенного типа.

ASUS Z97I-Plus

Охладитель системной логики имеет совершенно скромные габариты, но и они не являются преградой в исполнении ним своих прямых обязанностей. Температура чипсета не была выше 48 °C на различных этапах тестирования.

ASUS Z97I-Plus

Эргономика корпусных элементов отличная: удобный крюк позволяет без труда демонтировать видеокарту, а модули оперативной памяти здесь фиксируются при помощи защёлок. Все гнёзда SATA промаркированы тут же.

ASUS Z97I-Plus

С другой стороны от чипсета находится адаптер, названный как AW-CE123H, что причисляет его к продукции AzureWave. В его основе заложен чип производства Broadcom — BCM4352. Это современный двухдиапазонный Wi-Fi адаптер, также позволяющий использовать соединения Bluetooth. Рядом с ним, прямо на плате, распаяны два светодиода соответствующих синего и зелёного свечения. Непонятная двухштырьковая стойка ответственна за проведение сброса настроек CMOS.

ASUS Z97I-Plus

Ещё один миниатюрный индикатор зеленого цвета находится между гнездами DRAM и 24-контактным питания. Даже в режиме открытого стенда его видно с трудом, но хорошо, что он вообще предусмотрен.

ASUS Z97I-Plus

Гнездо M.2 является полноправным, обходящиеся без как-либо коммутаторов, что неизбежно использовались на более габаритных оппонентах. Поэтому его эксплуатация будет максимально прозрачной, в чём можно будет убедиться в обзоре возможностей UEFI.

ASUS Z97I-Plus

Все три четырёхконтактных гнезда для подключения вентиляторов распложены рядом, очень плотной группой. Для узла питания процессора выделена верхняя часть платы. Здесь при помощи винтов закреплён радиатор хитрой конструкции. ШИМ-контроллер находится поодаль от силовой части, его модель — ASP1257, она уже не раз встречалась в наших обзорах продукции от ASUS.

ASUS Z97I-Plus

При ближайшем рассмотрении выяснилось, что часть изделия, непосредственно ответственная за теплоотвод от силовых элементов, очень узкая, поэтому силовые элементы лишь частично соприкасаются с ней посредством тонкой термопрокладки. Сам же радиатор весьма легок, а его исполнение лишено каких-либо обильных прорезей, поэтому остаются весьма большие сомнения в его эффективности. К тому же непосредственный контакт с дросселями безрадостную картину будет только ухудшать.

ASUS Z97I-Plus

Силовая часть насчитывает шесть элементов производства Texas Instruments — CSD87350Q5D, являющих собой мощные сборки, а драйверы, управляющие их работой, распаяны на обратной стороне — IR3535. Таким образом можно провести параллель с почерком, применяемым производителем на изделиях серии ROG, например — Maximus VII Gene. Рядом без охлаждения обходятся ещё два элемента, что соотносятся уже к DRAM VRM (ШИМ-контроллер — ASP1103, такой же, как и применялся в составе Z87I-Pro).

ASUS Z97I-PlusASUS Z97I-Plus

Наполнение задней панели всеохватывающее. Немного удивительным выглядит корпус DVI-I при заявленном использовании DVI-D, да и наличие нативного D-Sub исключает необходимость в подобном излишестве. Всё остальное вопросов не вызывает, порт HDMI, как обычно, дополнен конвертером уровней сигналов ASM1442.

ASUS Z97I-Plus

Как показал первичный осмотр, изделие обладает большим набором современных гнёзд для расширения конфигурации системы и может стать полноценной основой современного ПК без каких-либо компромиссов, причём прямо из коробки. Посмотрим, сможет ли удивить нас производитель программной составляющей.

Возможности UEFI

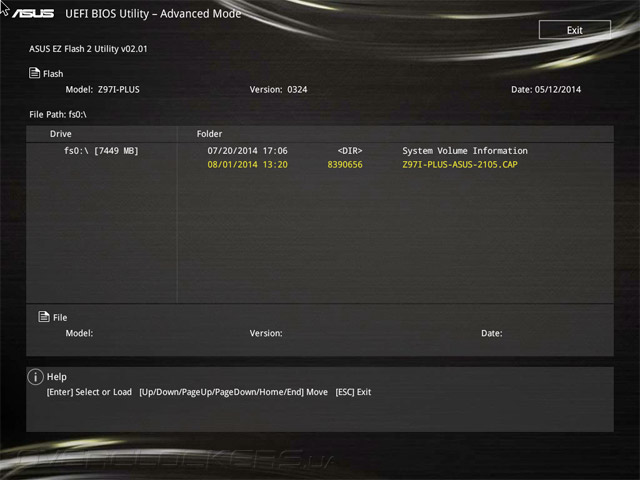

Посредством фирменного комплекса EZ Flash Utility последняя версия микрокода была успешно интегрирована.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

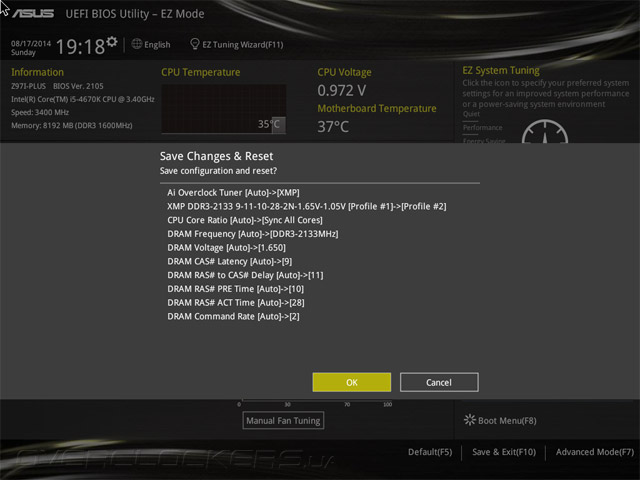

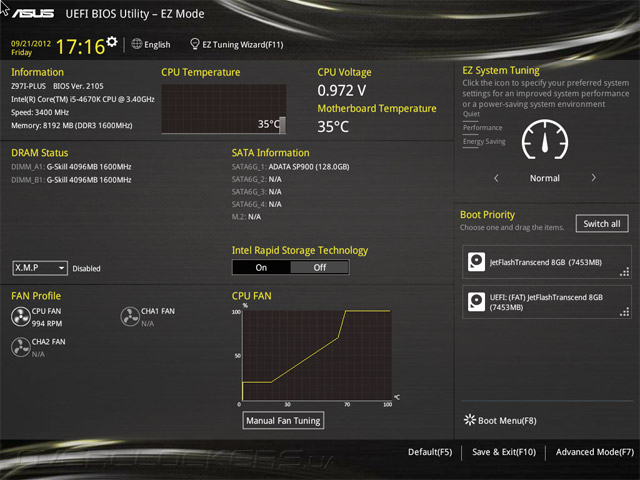

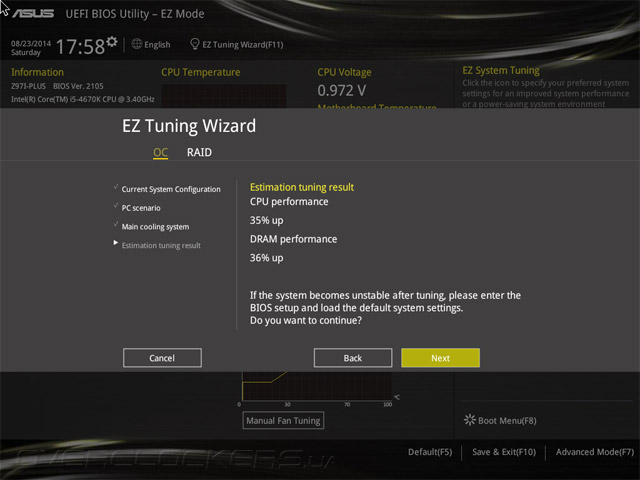

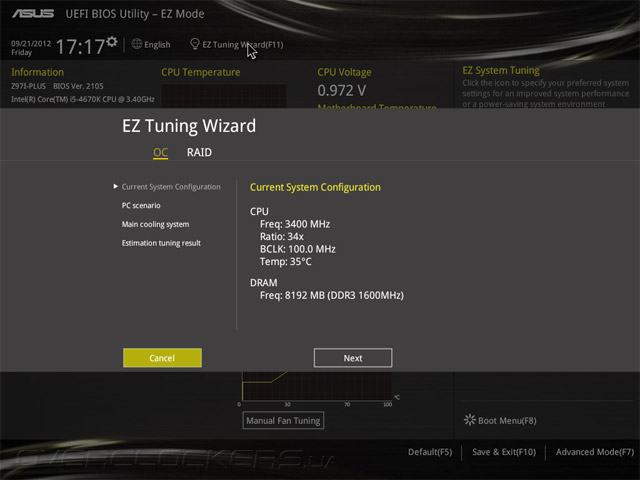

Уже в меню начальной, упрощённой настройки системы — EZ Mode — можно видеть отдельно прописанный порт M.2, чего не было в более габаритных моделях. Здесь находятся: базовая информация о компонентах системы, возможность активировать профиль XMP для модулей DRAM, отдельное меню для упрощённой настройки режима работы вентиляторов. Кроме того, можно активировать EPU — режим пониженного энергопотребления, установить язык интерфейса UEFI и выставить правильную дату и время. Кроме этих вполне обыденных вещей здесь же можно запустить мастер по разгону системы согласно личным предпочтениям пользователя. Полный список возможных вариантов можно найти в обзоре Maximus VII Gene.

ASUS Z97I-PlusASUS Z97I-Plus

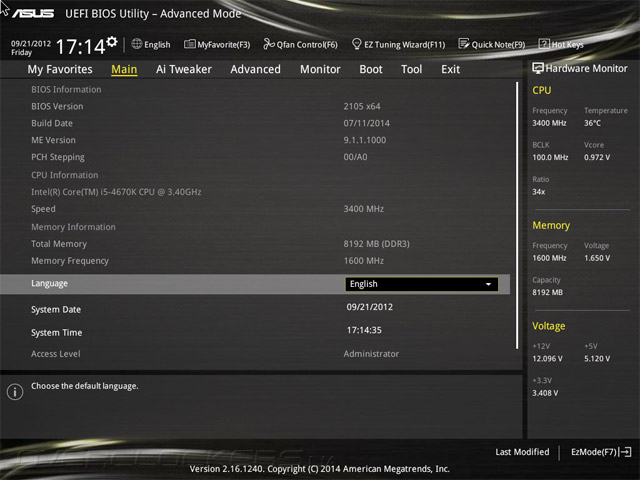

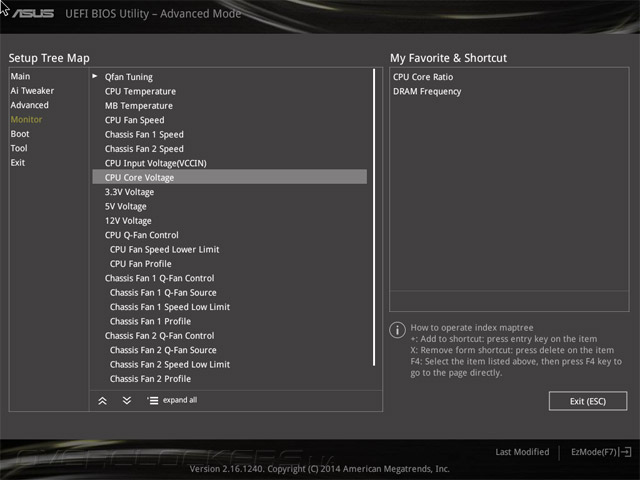

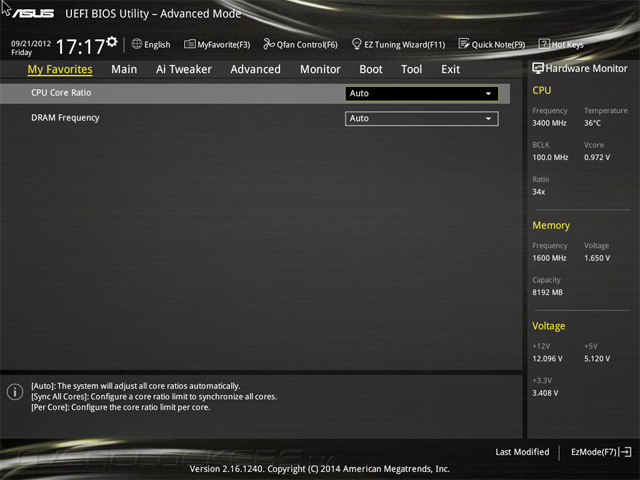

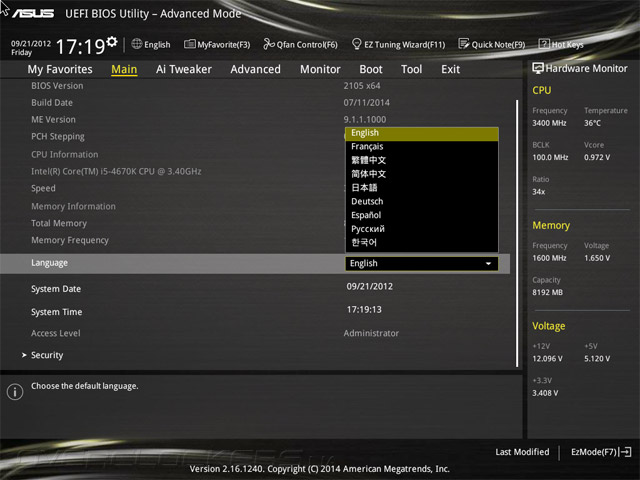

Переход в расширенный режим настроек выполняется посредством нажатия F7. Первый раздел позволяет собрать здесь наиболее часто используемые пункты UEFI для быстрого к ним доступа. Раздел Main предоставляет чуть больше информации о системе, нежели сосредоточено в EZ Mode.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

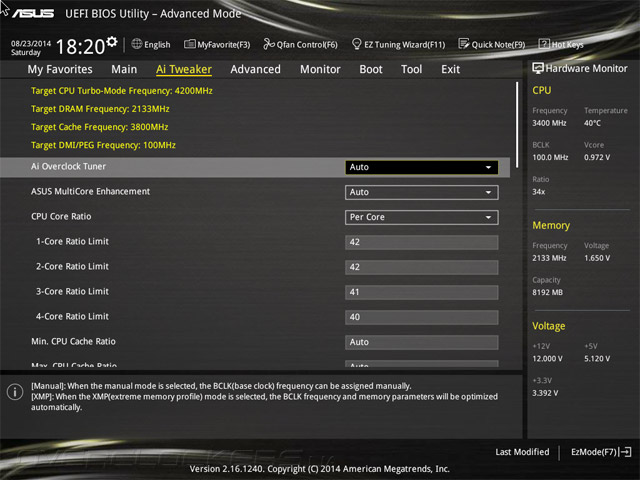

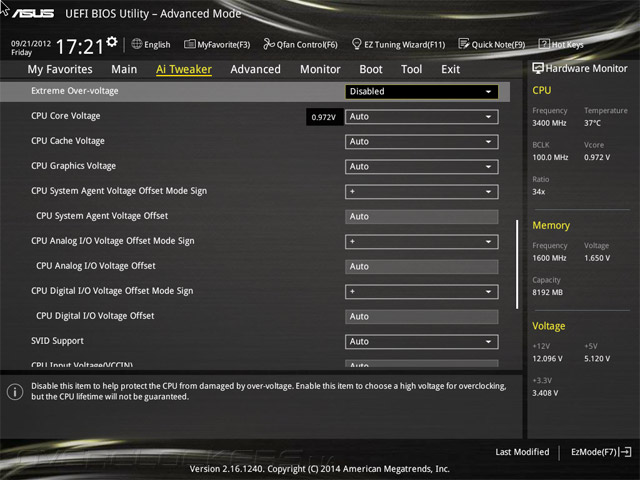

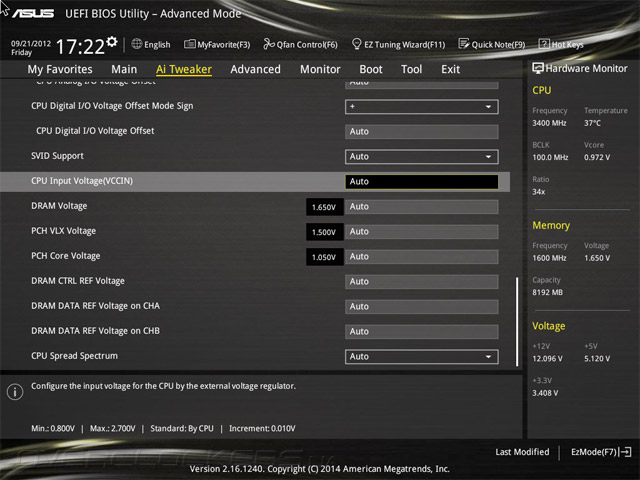

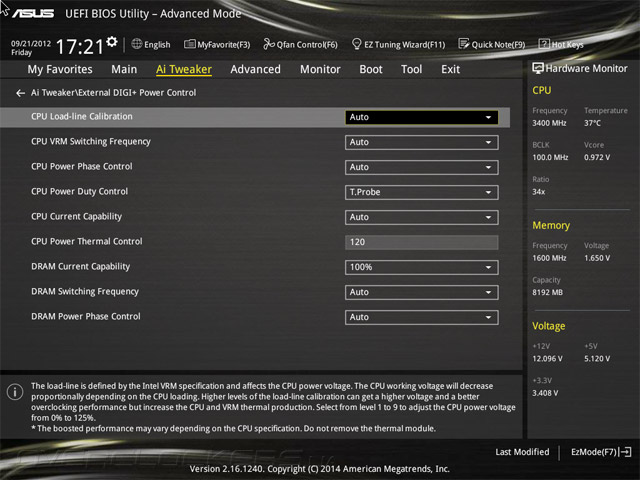

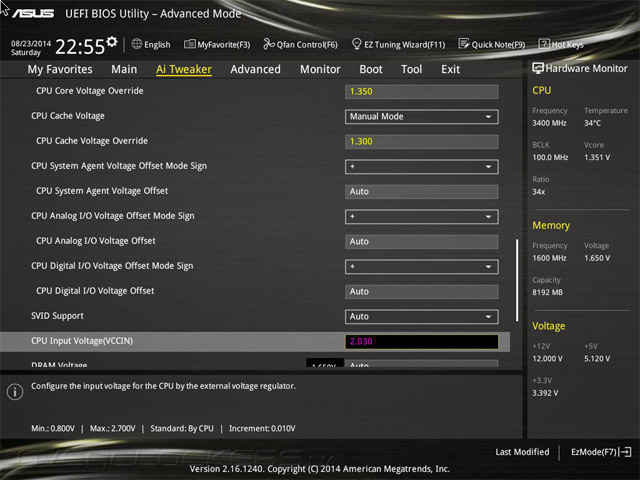

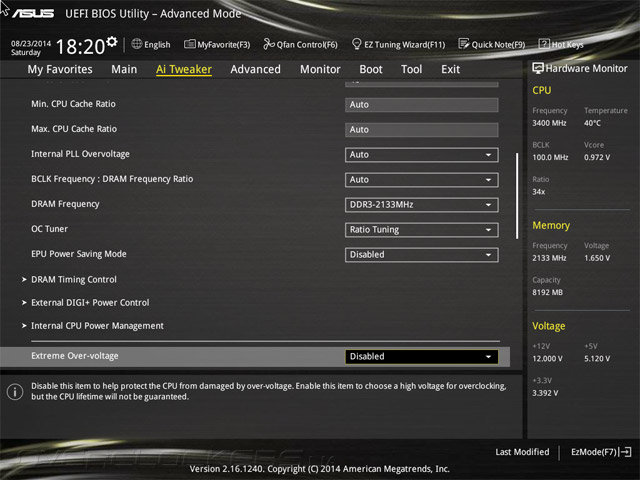

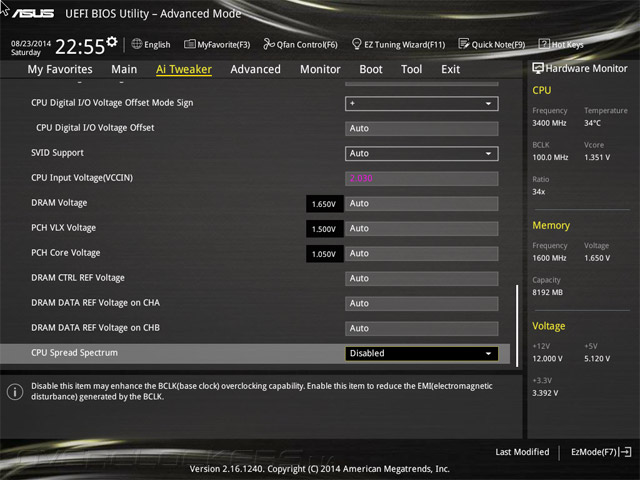

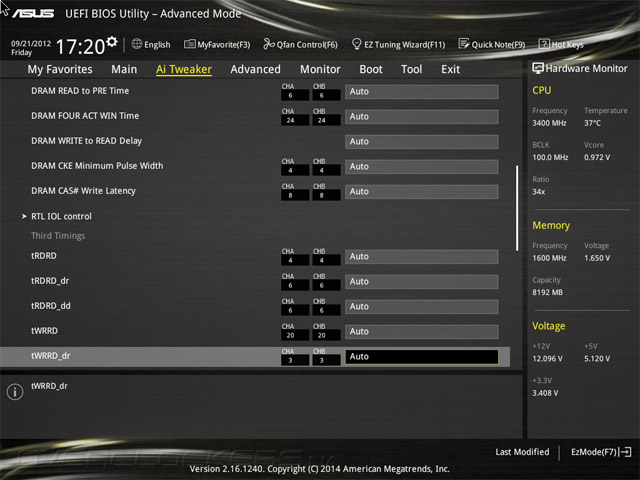

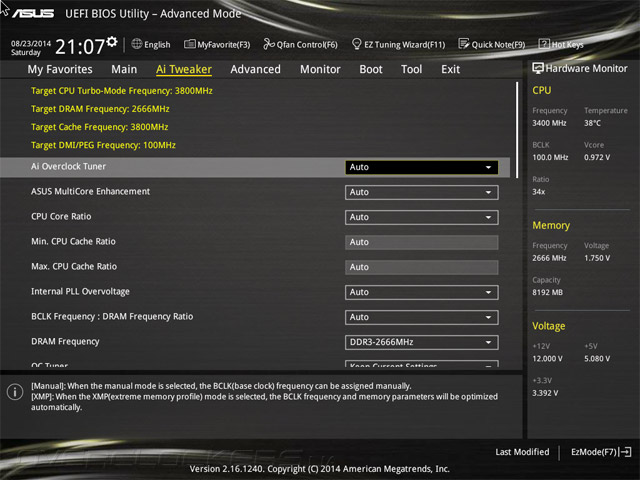

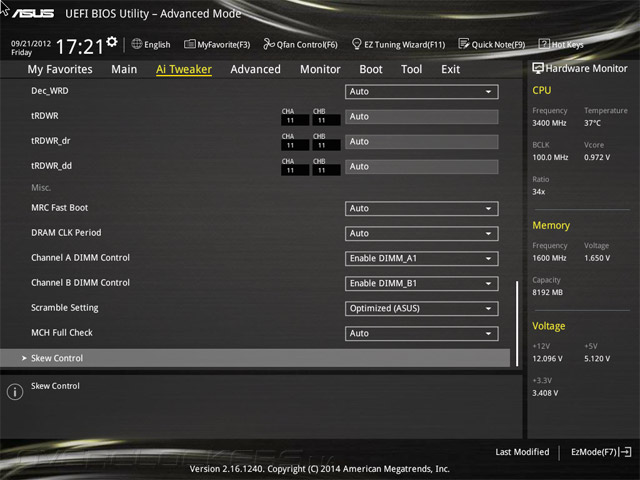

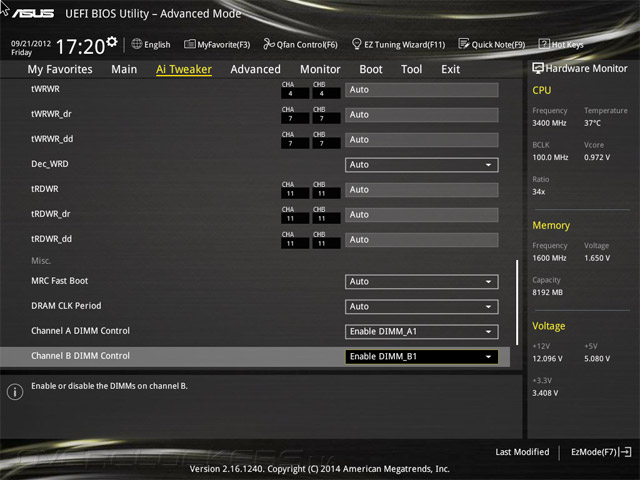

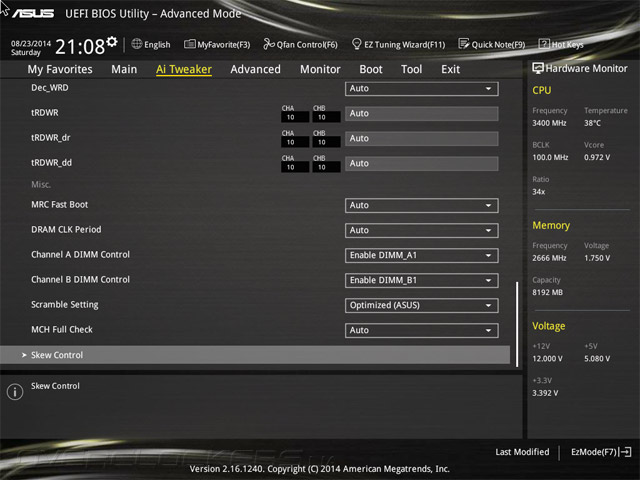

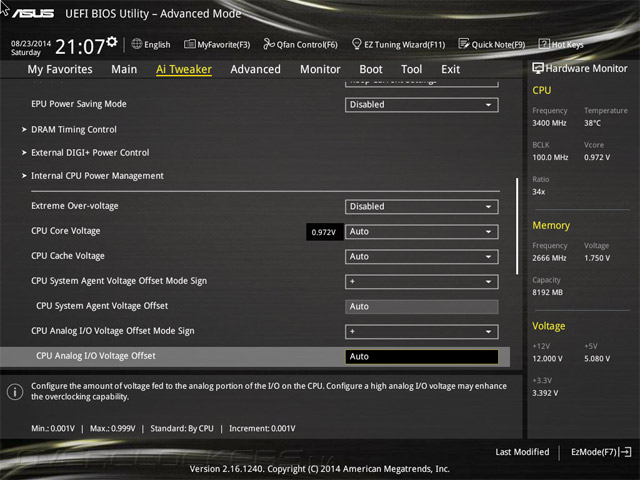

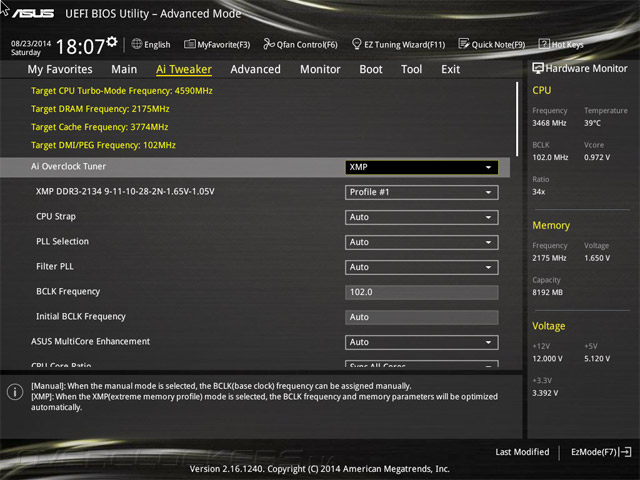

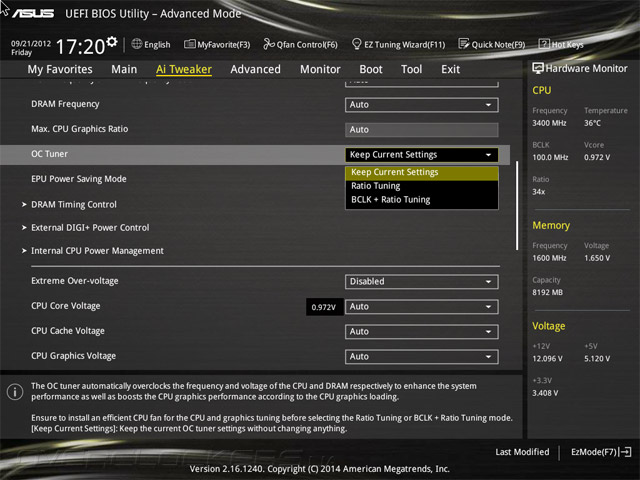

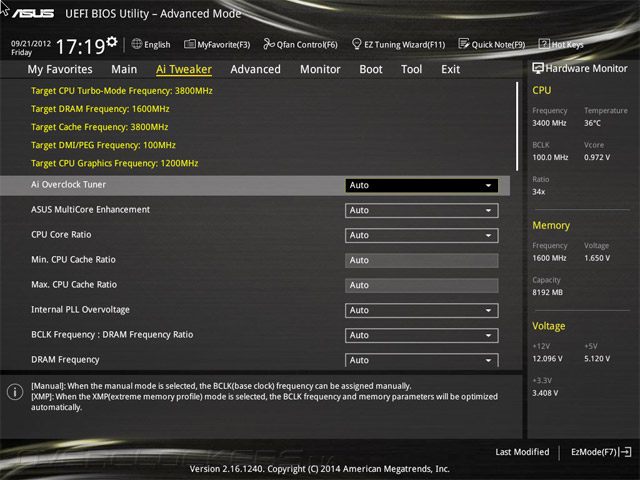

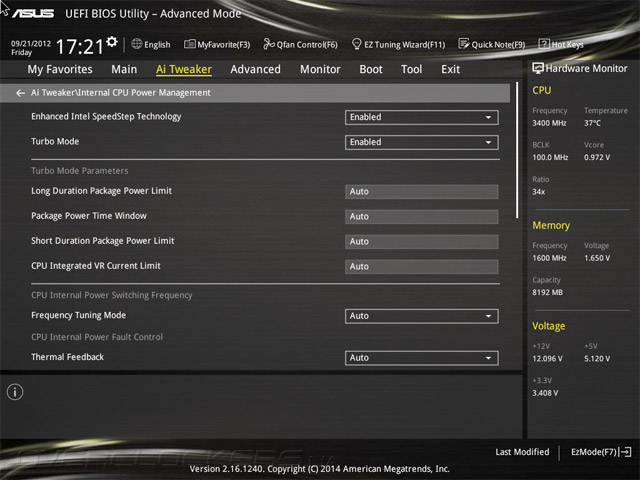

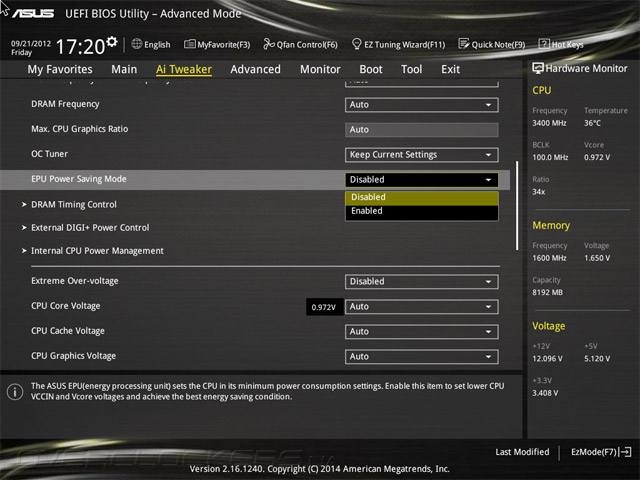

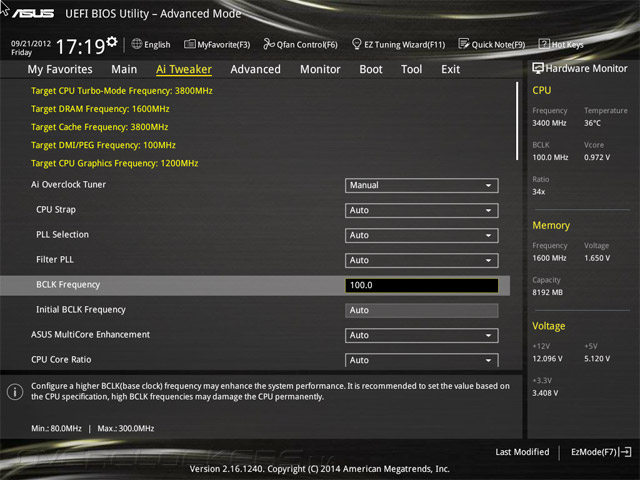

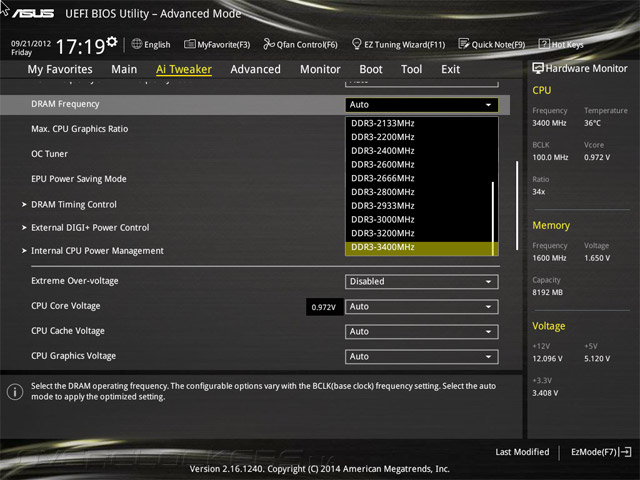

Ai Tweaker ни в чём не уступает более функциональным моделям. Все его пункты идентичны таковым виденным, к примеру, в составе Z97-A. Главный минус — отсутствие удобных для настройки окон с действующими напряжениями в системе. Скорее всего, это обусловлено скромным мультиконтроллером, используемым в составе Z97I-Plus.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

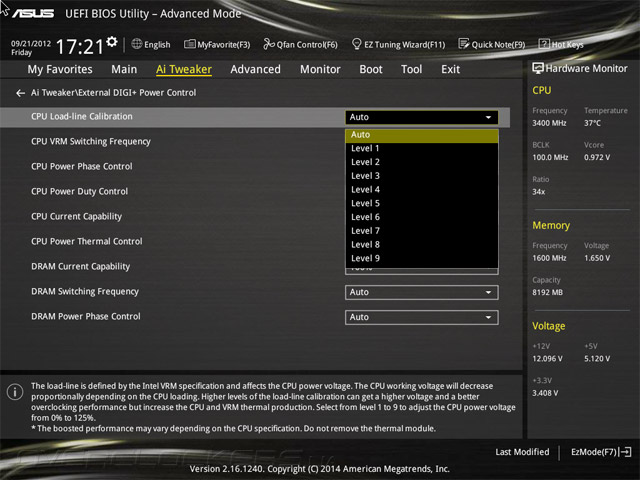

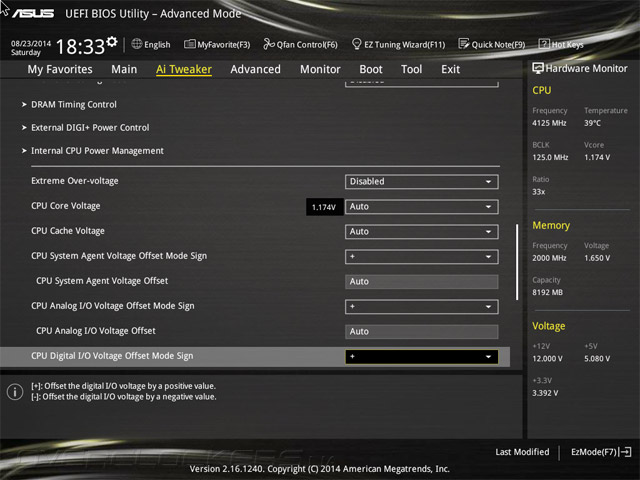

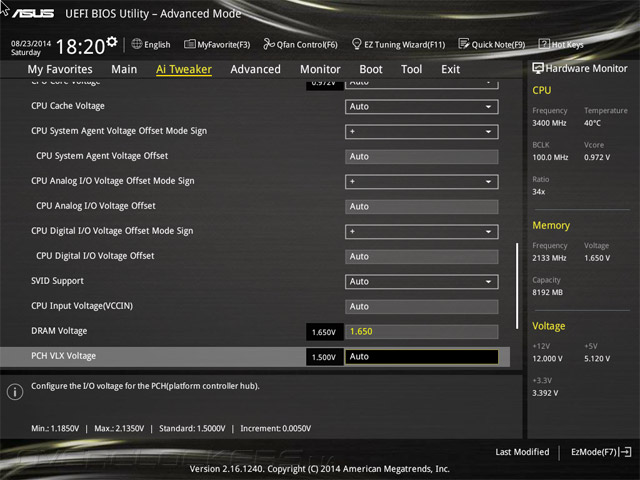

Вслед на наполнением и диапазоны изменения напряжений оказались идентичными, лишь за исключением двух, ответственных за чипсет, да и те очень похожи. Всё из полезного собрано в таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 80–300 0,1
PLL Selection Auto/LC PLL/SB PLL
Filter PLL Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Level1…9 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 1400–3400
800–3200
200
266
DRAM Voltage (B) 1,2–1,92 0,005
CPU System Agent Voltage Offset (В) (+/-) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/–) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/–) 0,001–0,999 0,001
PCH Core Voltage (В) 0,735–1,5 0,005
PCH VLX Voltage (В) 1,185–2,135 0,005
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

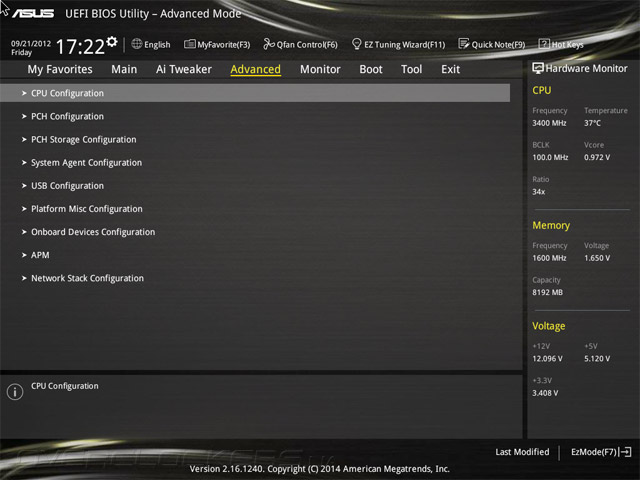

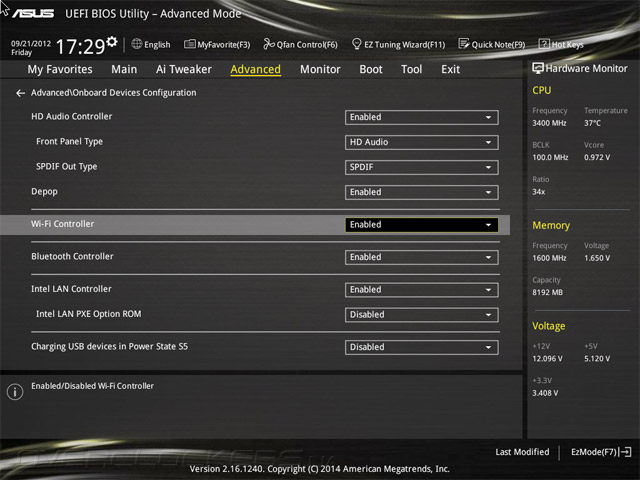

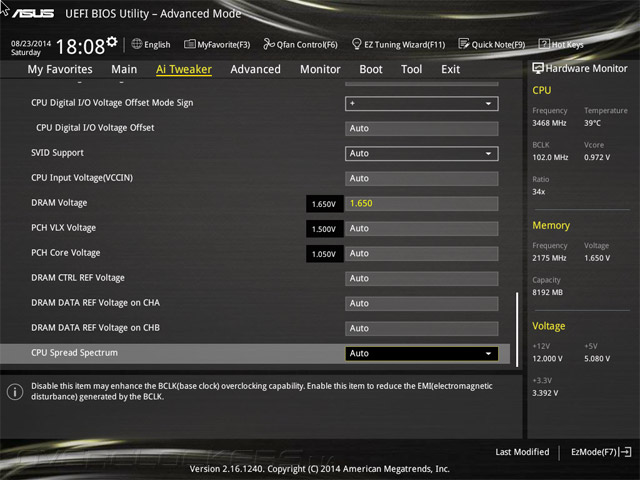

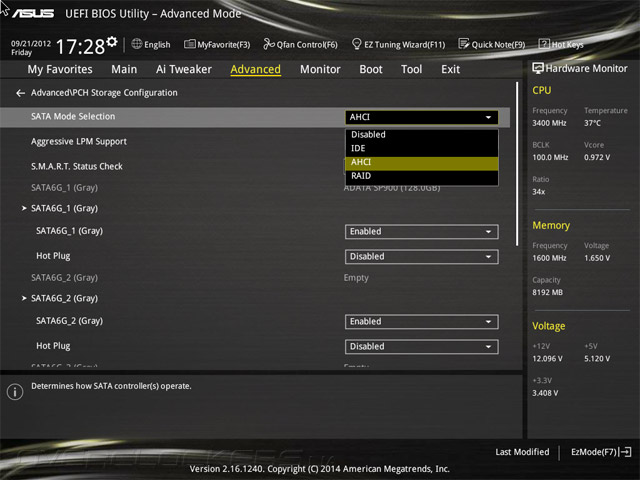

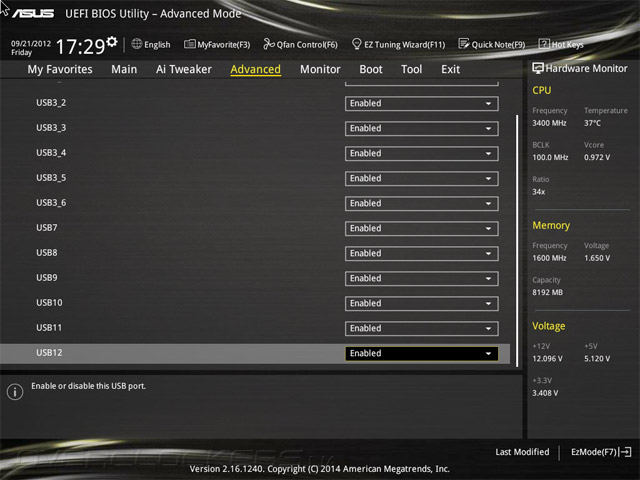

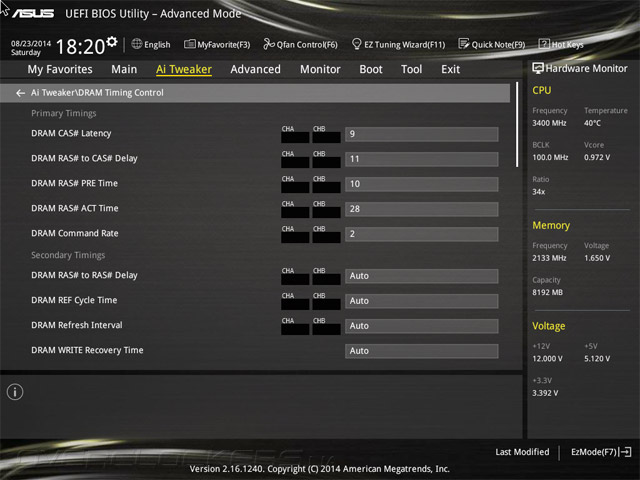

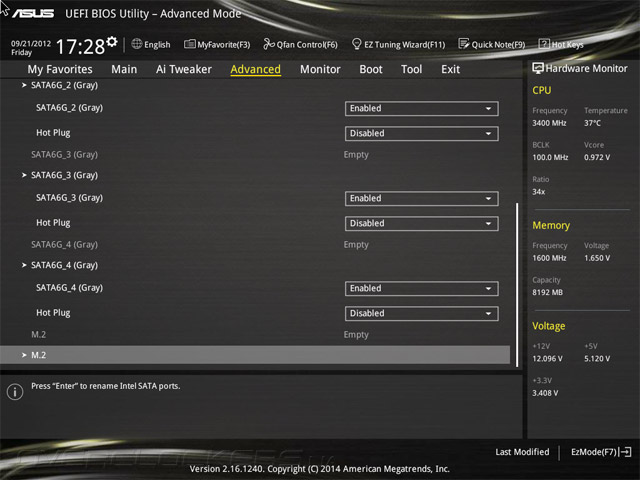

Настройка прочих компонентов системы примечательна расширенным контролем за портами USB, возможностью отдельного исключения из эксплуатации контроллеров Wi-Fi и Bluetooth.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

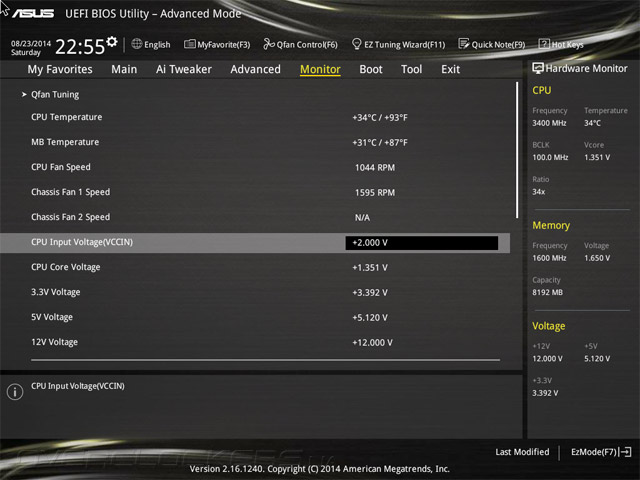

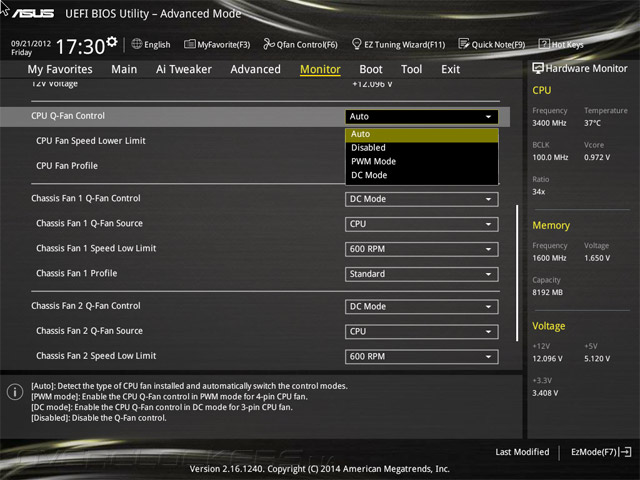

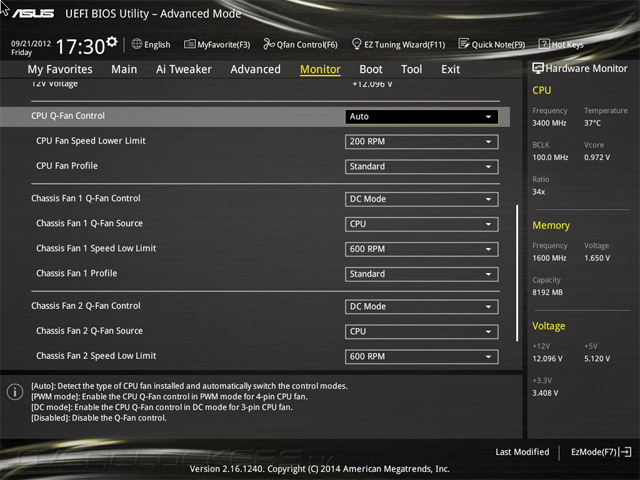

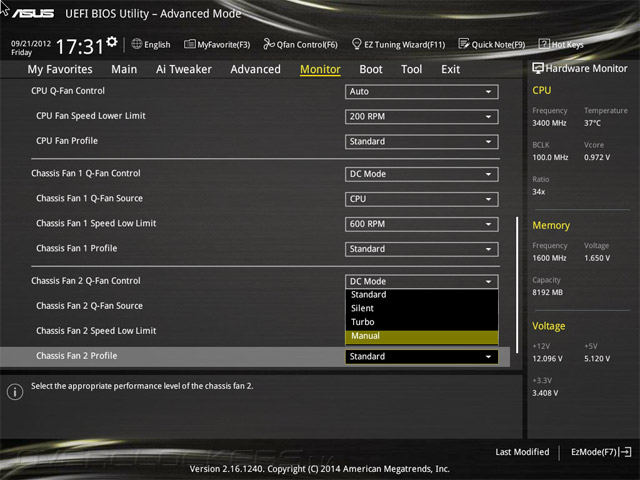

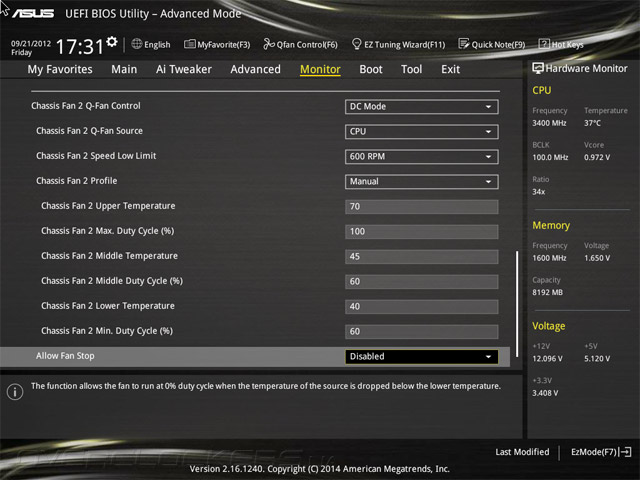

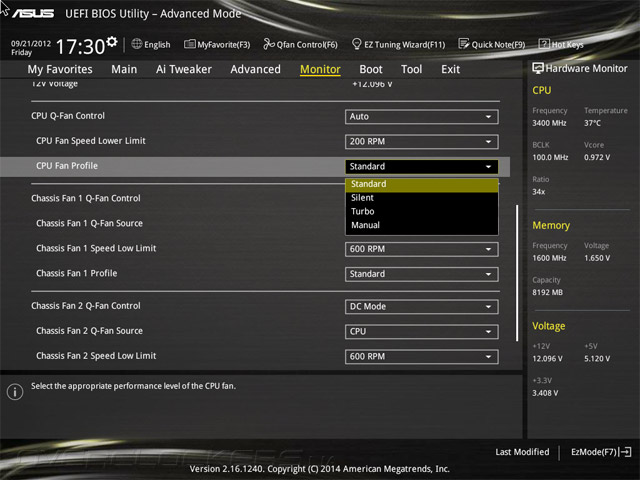

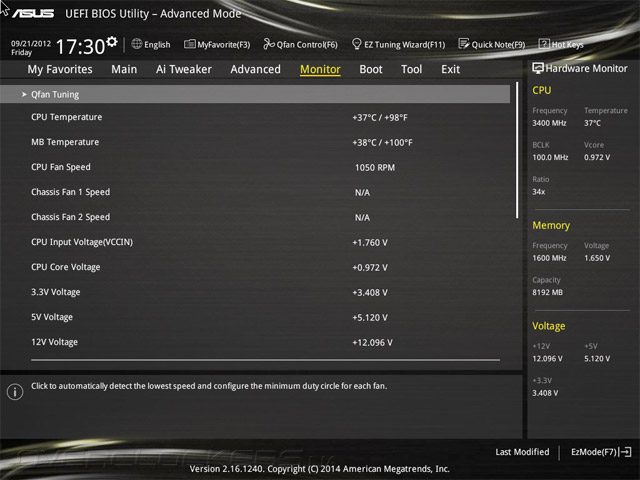

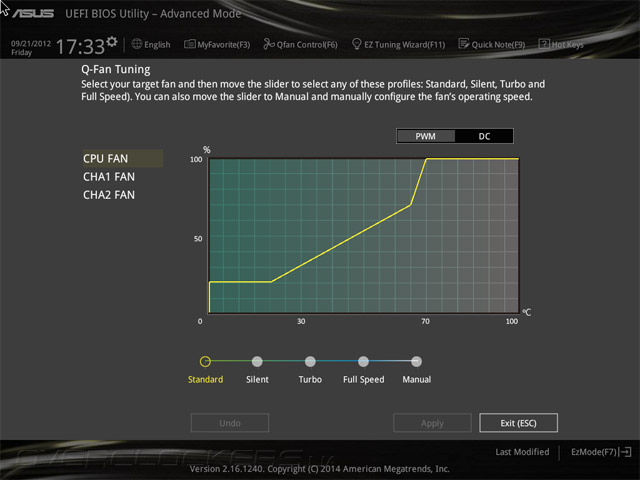

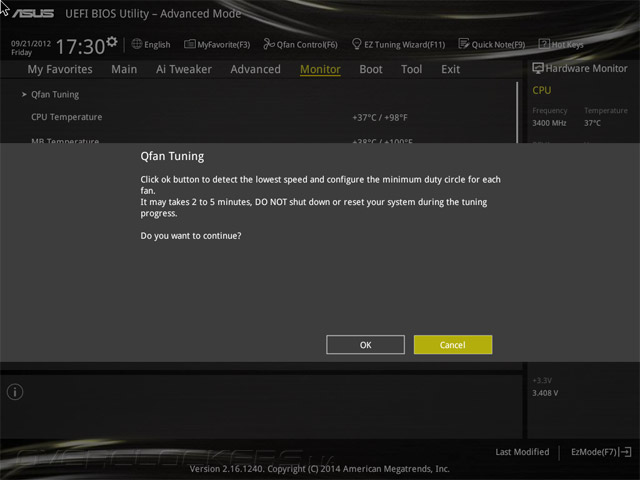

Непривычно скромное наполнение раздела Monitor всё же обладает базовым набором. Впрочем, упрощение не коснулось мастера по калибровке системных охладителей. Для трёх каналов можно вручную указать тип подключенного устройства, а затем применить один из трёх готовых профилей в качестве сценария работы. Для ручного режима прежде упомянутый мастер определяет нижнюю границу функционирования каждого изделия. В качестве опорной температуры (Q-Fan Source) доступно лишь два значения, а не четыре, как это было у Z97-A. Впрочем, как и прежде, все усилия разработчиков по увеличению функционального оснащения UEFI в этом вопросе превозмогает фирменный набор ПО.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

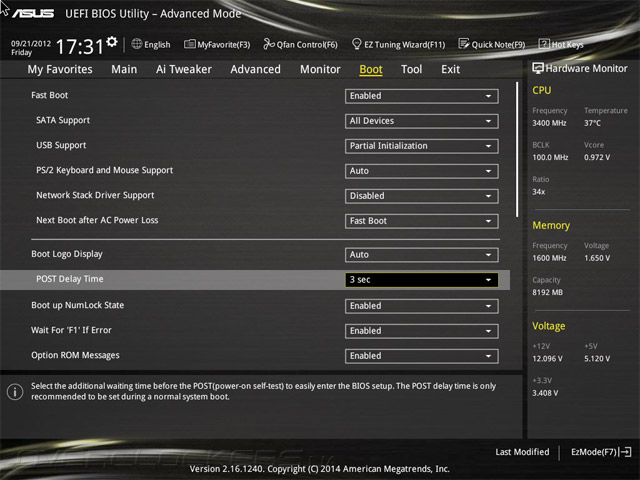

Z97I-Plus довольно бодро преодолевает процесс инициализации оборудования, но если что-то необходимо поменять, то в этом с лёгкостью поможет раздел Boot.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

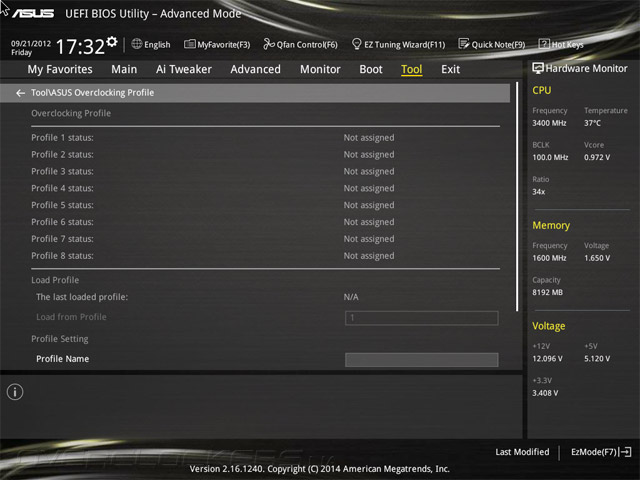

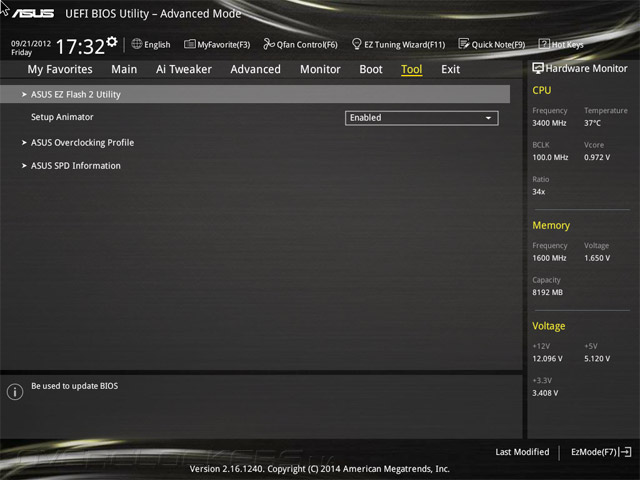

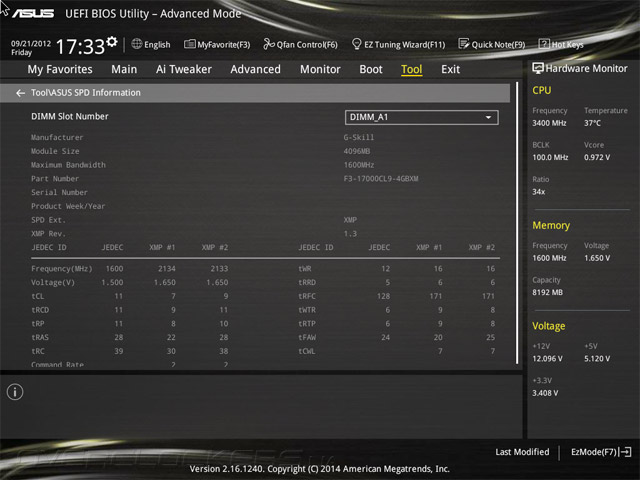

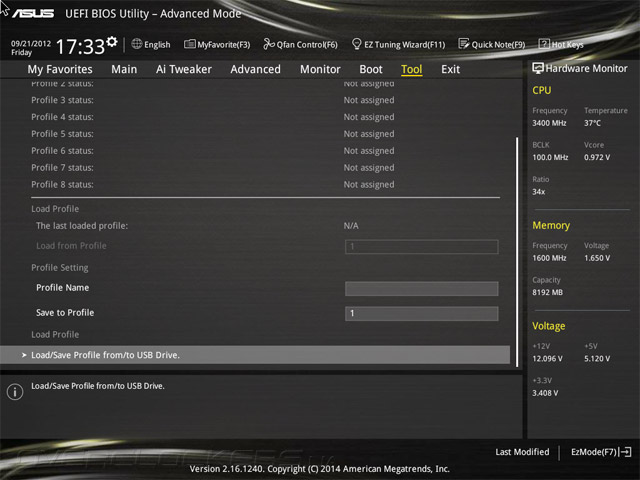

Наполнение страницы Tools традиционно, как и недоработки, кочующие из одной платы к другой. В распоряжении у пользователя находятся восемь слотов с возможностью сохранения настроек системы. Всё ещё продукция ASUS испытывает трудности с интерпретацией возможностей нашего набора оперативной памяти, в частности — некорректно отображены сведения о XMP.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

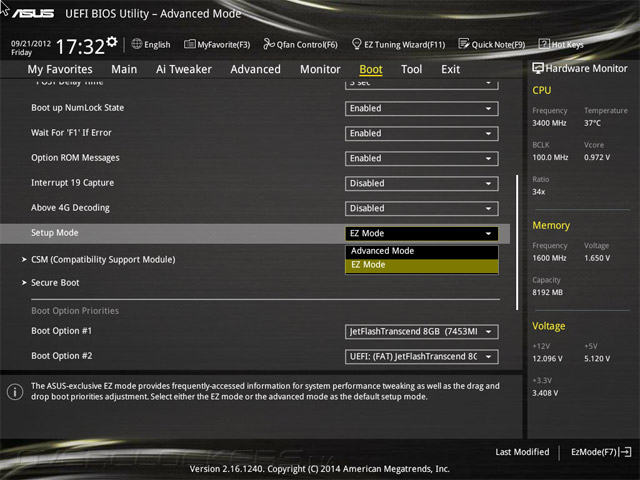

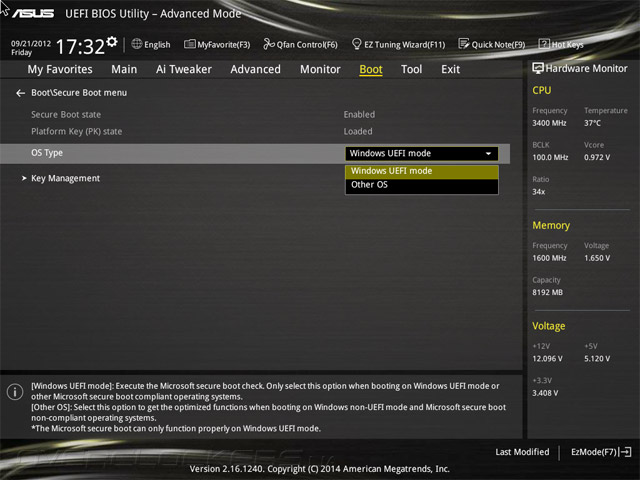

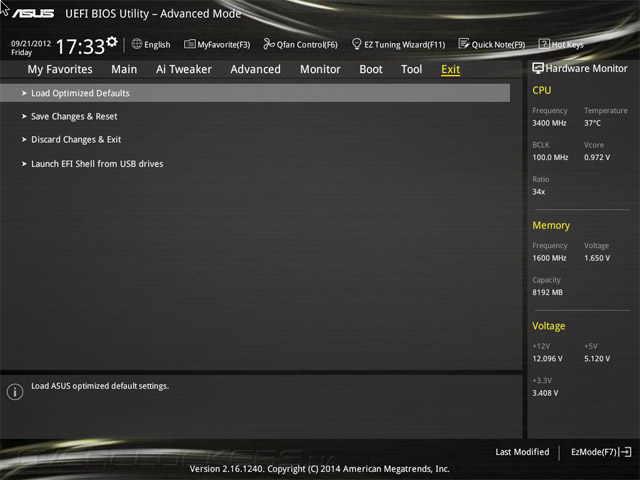

Замыкающий раздел Exit позволит выполнить сохранение настроек — полезно для пользователей, не знакомых с комбинациями горячих клавиш. Их можно узнать, нажав F1 или кликнув по полю в правом верхнем углу экрана. А по нажатию F6 можно активировать интерактивный режим настройки работы охладителей, он же вызывается и с EZ Mode. В завершении нельзя не упомянуть о замечательной возможности удостовериться в правильности внесённых изменений перед их непосредственным применением.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Рассмотренный набор инструментов позволяет преисполниться оптимизмом перед началом проведения разгонных мероприятий. Немного расстраивает упрощённый мониторинг системных параметров, особенно плохо выглядит полное отсутствие сведений о напряжении CPU Cache, которое в последних обзорах отчего-то было завышено на ряде устройств. Прочий функционал весьма богат, поэтому с настройкой системы не должно быть никаких проблем.


Комплектное ПО

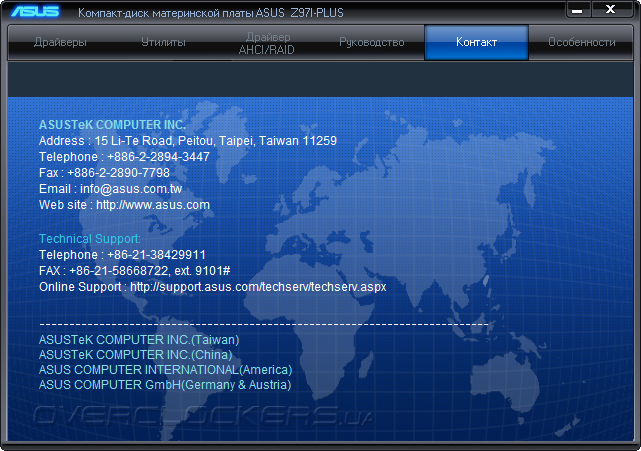

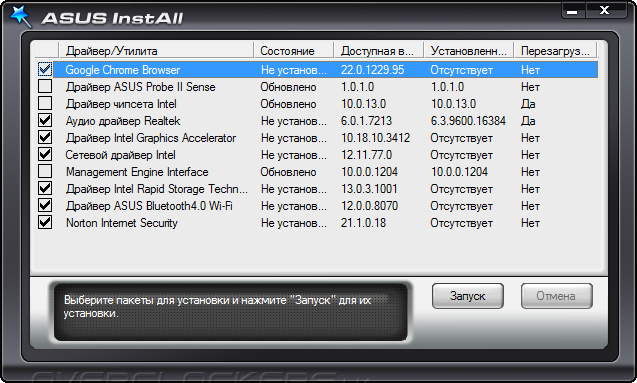

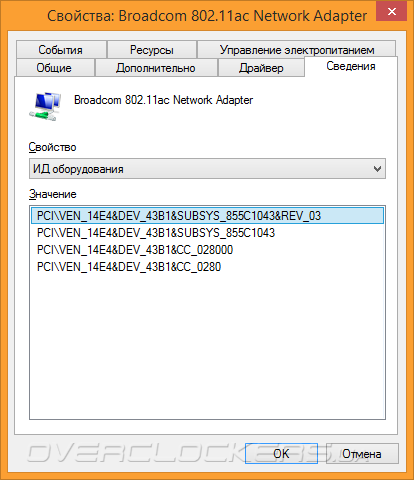

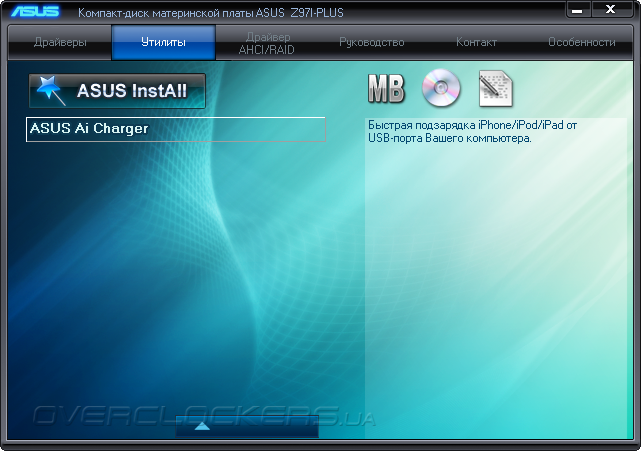

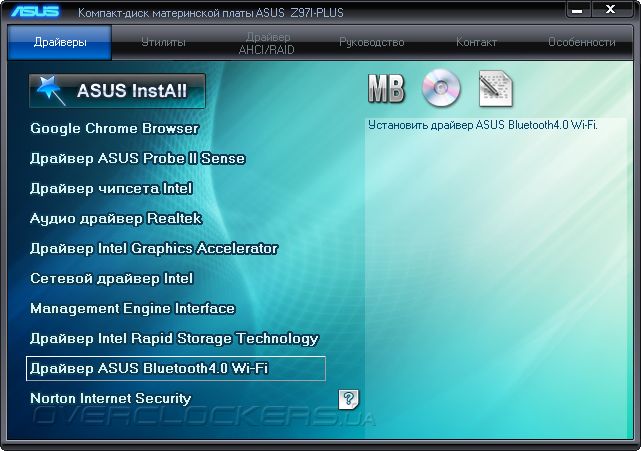

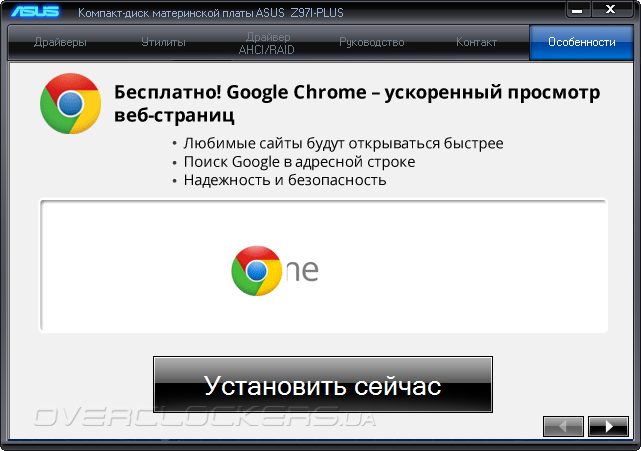

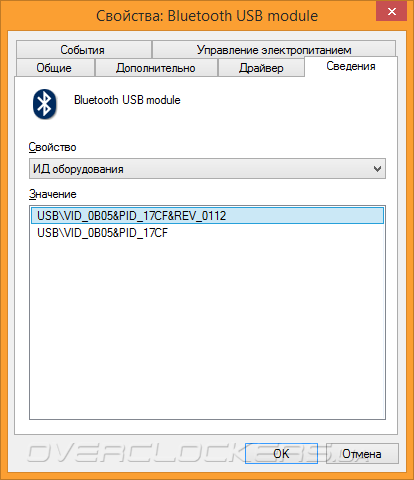

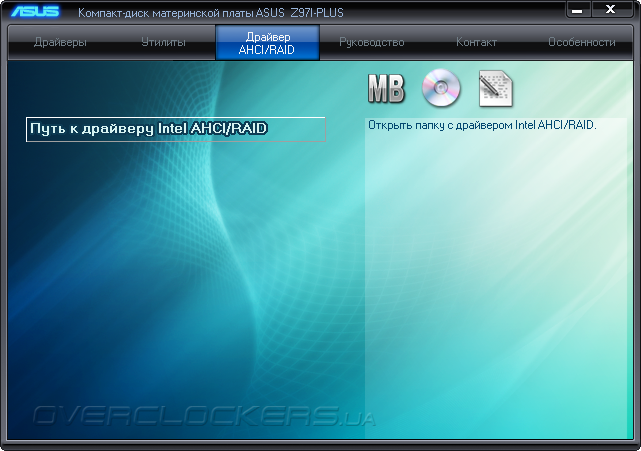

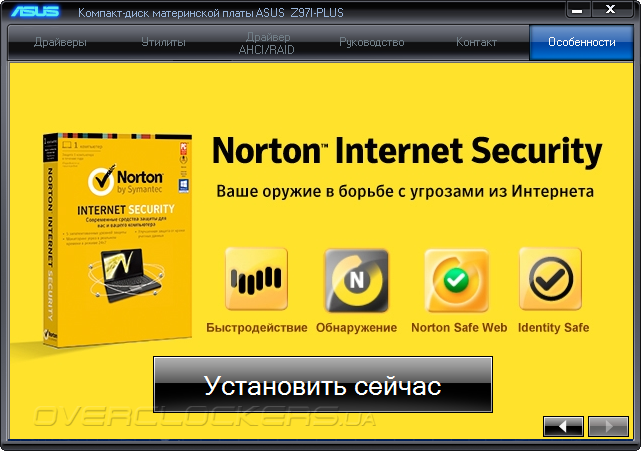

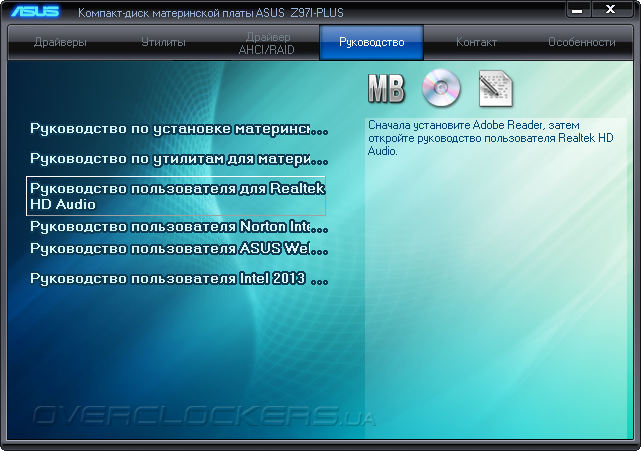

На компакт-диске в наличии оказались и драйверы для адаптера беспроводных сетей, они были также включены в состав мастера по пакетной установке.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Процедура установки прошла корректно.

ASUS Z97I-Plus

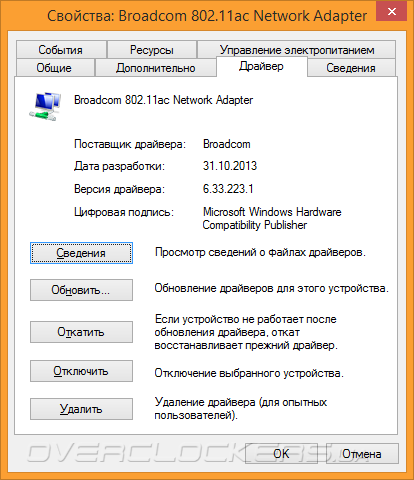

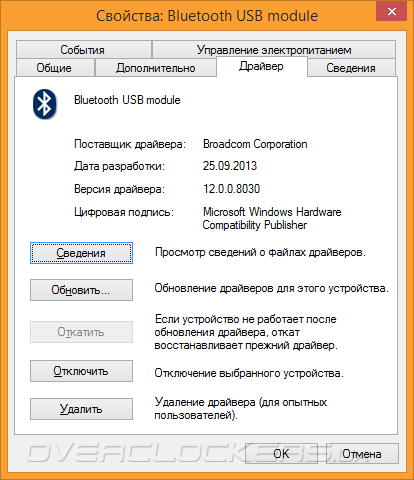

Драйверы пусть и оказались не самыми свежими, зато с работоспособностью не было никаких вопросов.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

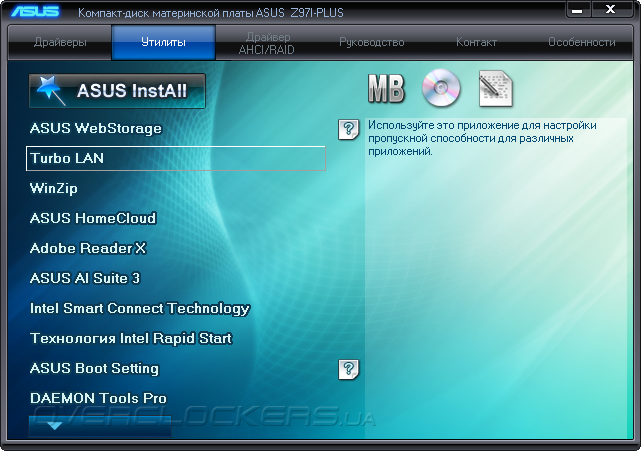

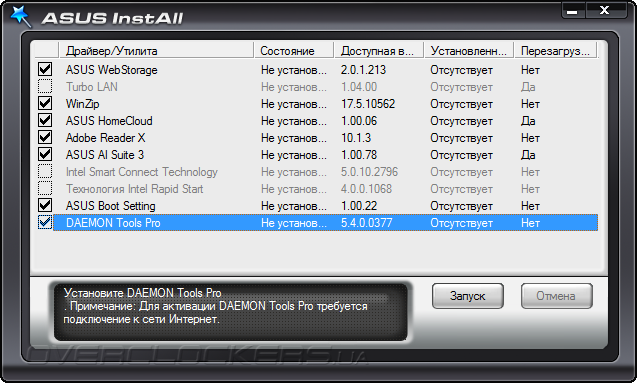

В обзоре Z97-A я указал на отсутствие Turbo LAN в списке мастера установки фирменного ПО, а в этот раз она оказалась тут обозначена. Но попытка отметить её перед комплексной установкой сопровождалась замечанием о необходимости собственноручной установки.

ASUS Z97I-Plus

Собственно, повторяться о её роли будет излишне, всё уже было сказано в том обзоре. Важно понимать, что даже такая простая плата оказалась оснащена этим инструментом, об этом не двусмысленно указывает соответствующая реклама на коробке изделия. Все прочие фирменные утилиты сосредоточены под началом AI Suite 3.

ASUS Z97I-Plus

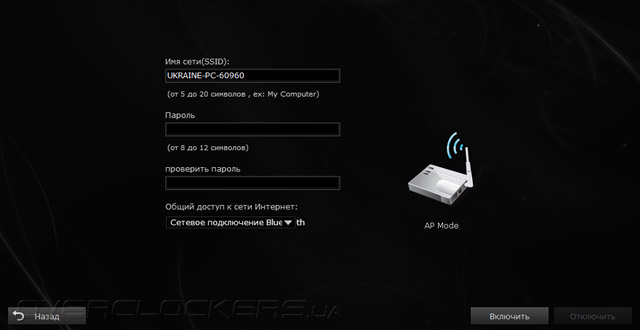

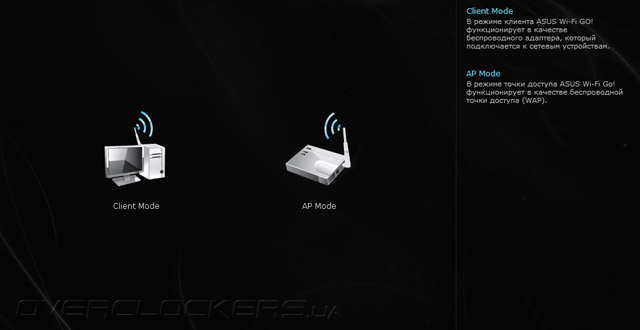

Wi-Fi Engine из его состава позволит настроить работу сетевого адаптера в режиме точки доступа.

ASUS Z97I-PlusASUS Z97I-Plus

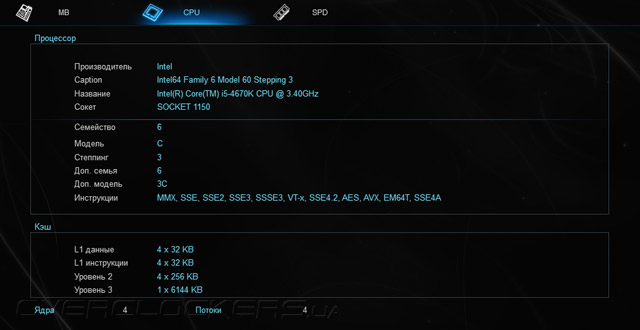

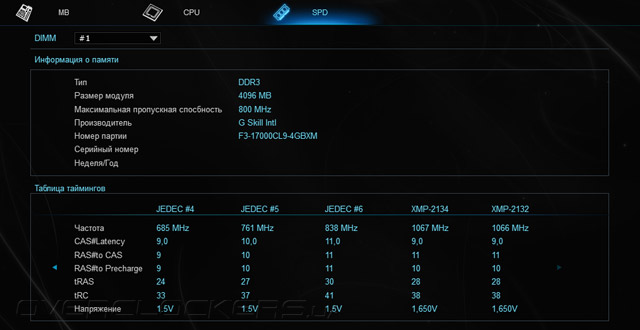

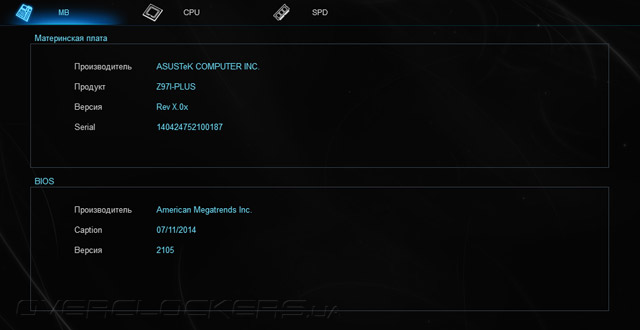

Информационный модуль сведений о системных компонентах работал исправно, и, как можно заметить, с интерпретацией показаний содержимого профилей XMP проблем нет.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

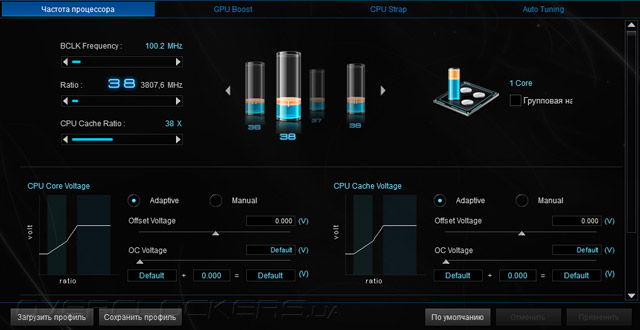

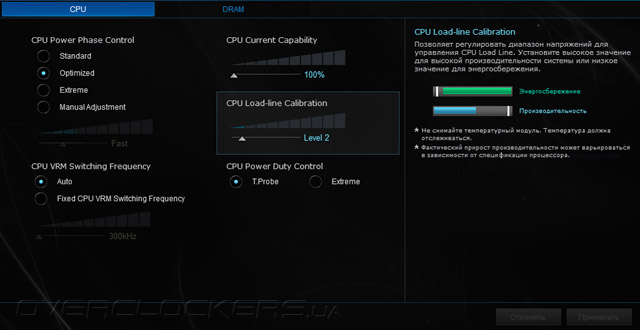

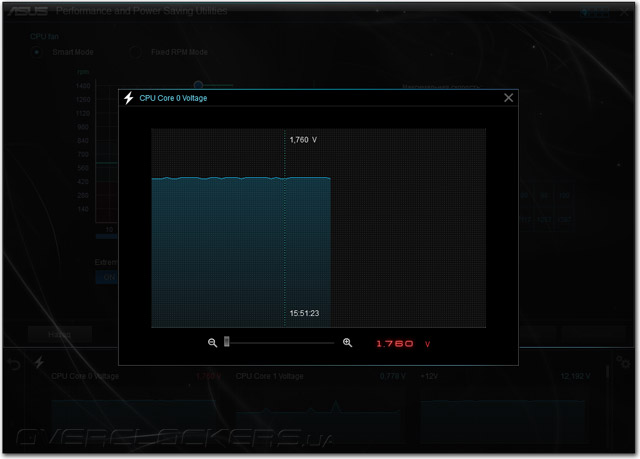

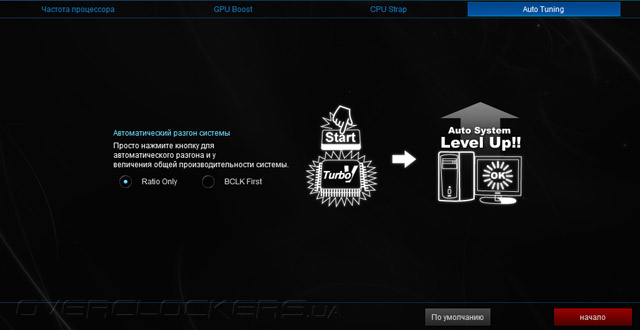

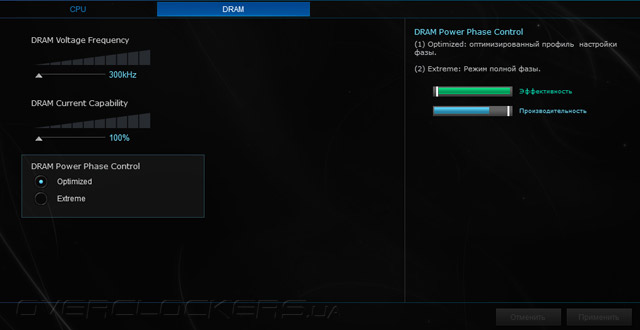

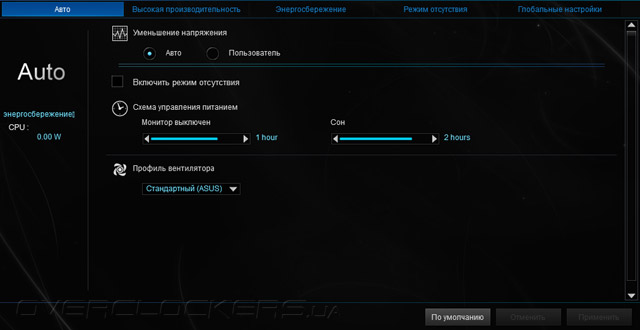

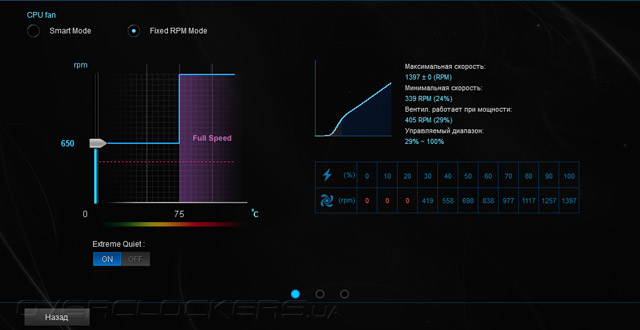

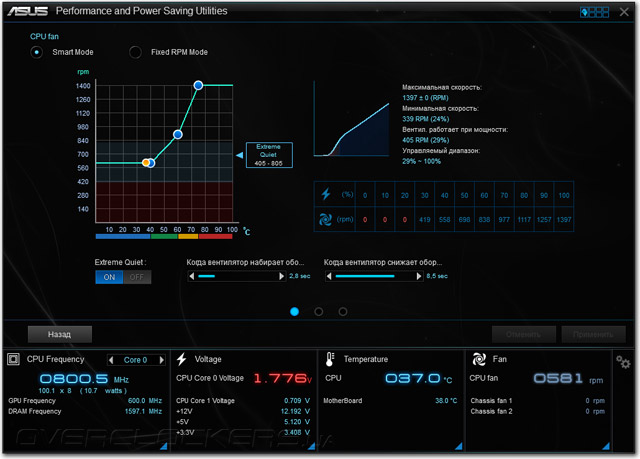

Performance and Power Saving Utilities заменили собой Dual Intelligent Processors 5. Привычные модули не подверглись угрозе исчезновения, плата лишилась лишь мастера по настройке системы в один клик, который прежде именовался как 5-Way Optimization. Их содержимое полностью повторяет наполнение UEFI, позволяя подсмотреть параметры, которые установлены на самом деле и скрываются за ничего не говорящем Auto внутри среды UEFI. Полностью работоспособен оказался и модуль по настройке работы охладителей, чья функциональность является исчерпывающей.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

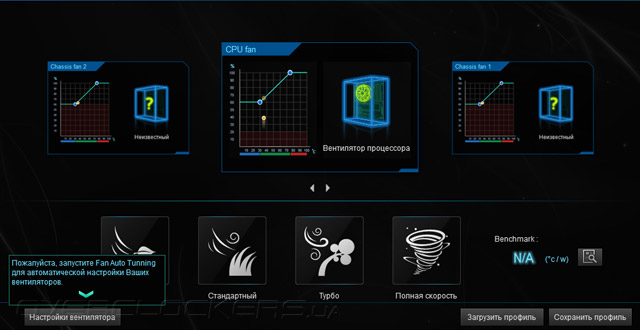

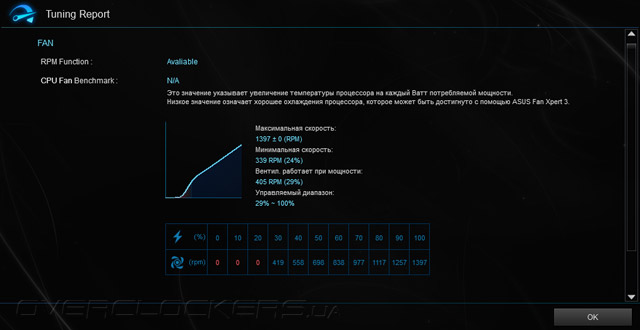

К сожалению, фирменный комплекс никак не расширил возможности в сфере мониторинга действующих системных напряжений, а ошибка по именованию CPU Input Voltage под видом Core Voltage тянется ещё со времен продукции на базе восьмидесятой серии чипсетов.

ASUS Z97I-PlusASUS Z97I-Plus

Настройки звукового адаптера имеют такие же свойства, как и у полноформатного изделия — Z97-A. Использование ОУ действительно изменяет картину звучания, в случае выбора Наушников в роли воспроизводящего устройства.

ASUS Z97I-Plus

Программная поддержка позволяет расширить грани использования обычных на первый взгляд устройств, но оверклокеры в этот раз мало чем будут обрадованы, поскольку контроль за системными напряжениями реализован буквально на базовом уровне. К мультимедийной составляющей вопросов намного меньше, а управление работой вентиляторов пригодится любой категории пользователей.

Разгонный потенциал

По традиции, способности автоматического повышения быстродействия изучим вначале на примере новинки — EZ Tuning Wizard. Профиль Gaming/Media Editing с добавочным выбором Water cooler оказался успешно реализован на Maximus VII Gene, а вот на Z97-A проблемы были даже с менее агрессивными настройками. В этот раз продвижение было больше похоже на второй случай. Частота процессора оказалась равна 4590 МГц, а оперативной памяти — 2176 МГц. Отчего-то напряжение питания CPU Core оказалось не фиксированным, в чём и оказалась главная причина нестабильной работы системы.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

При несложных задачах оно составляло адекватные 1,277 В, но с привлечением LinX повышалось до 1,4 В, что приводило к активации троттлинга даже на нашем модифицированном экземпляре Core i5-4670K.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

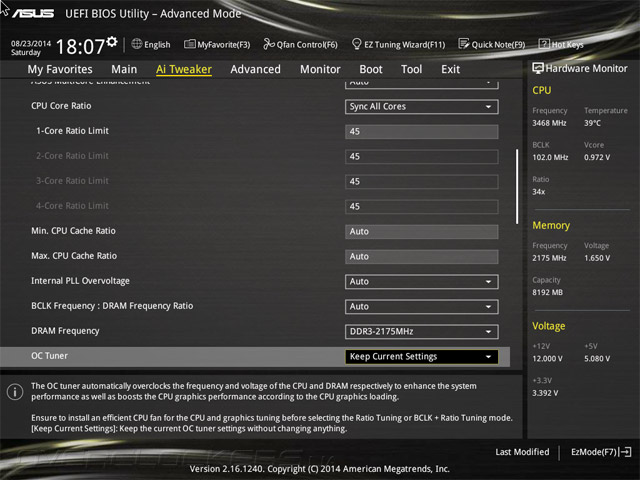

Следующий режим — заготовленный профиль Ratio Tuning. С ним частота ЦП повышается до скромных 4 ГГц, а для ОЗУ происходит активация профиля XMP, тем самым частота составляет 2133 МГц.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Напряжение также меняется в зависимости от типа нагрузки, как и частота. Но до заявленных 4,2 ГГц она ни разу так и не добралась, а 4,1 ГГц видно лишь в редкие моменты. Энергосбережение исправно функционирует.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

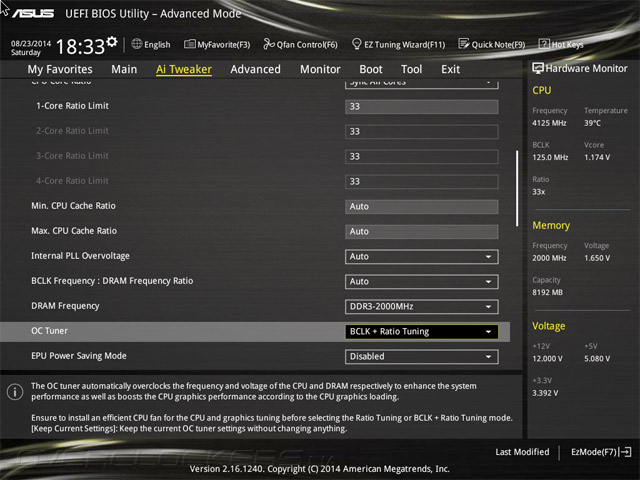

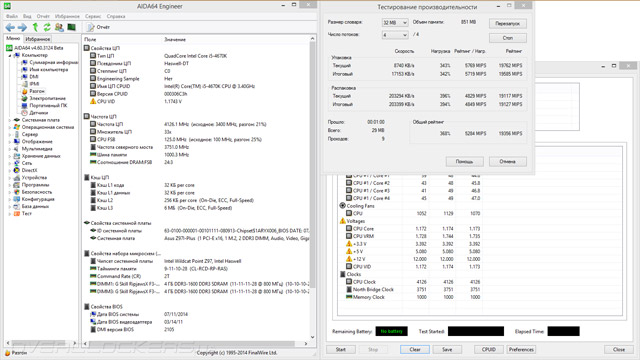

Третий сценарий оказывается наиболее дееспособным. Речь о BCLK + Ratio Tuning. С ним частота опорной шины фиксируется на отметке 125 МГц, в результате чего ЦП функционирует на стабильных 4126 МГц. DRAM работает при конфигурации задержек, заимствованных из профиля XMP, но частота при этом коррелируется до более низкой — 2000 МГц.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus


Напряжение оказывается фиксированным и не изменяется от типа запущенных задач. Нагрев ЦП при этом наименьший, а производительность — самая лучшая. В простое энергосберегающие технологии продолжают свою работу.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Проверка готовых сценариев подтвердила готовность системы к осуществлению разгона, а часть из них оказалась действительно работоспособной, готовой быть использованной на практике, при этом каких-либо серьёзных усилий от пользователя такие процедуры не требуют.

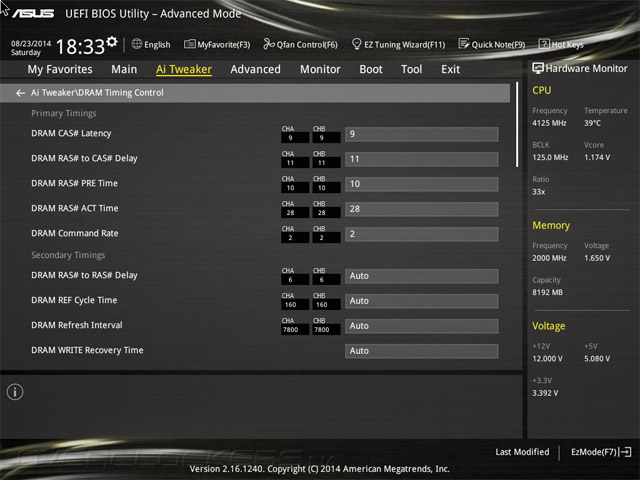

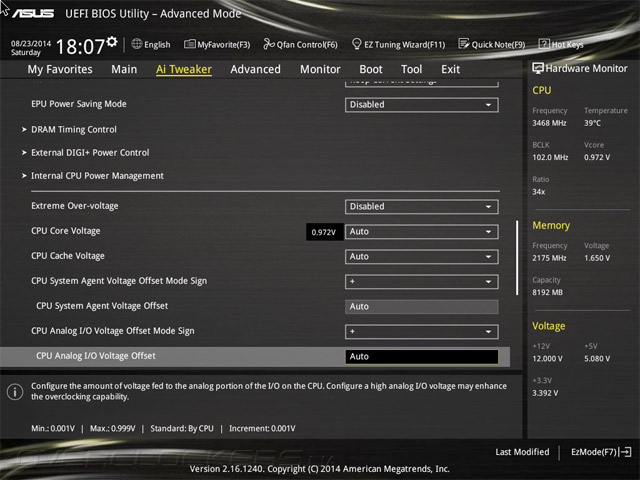

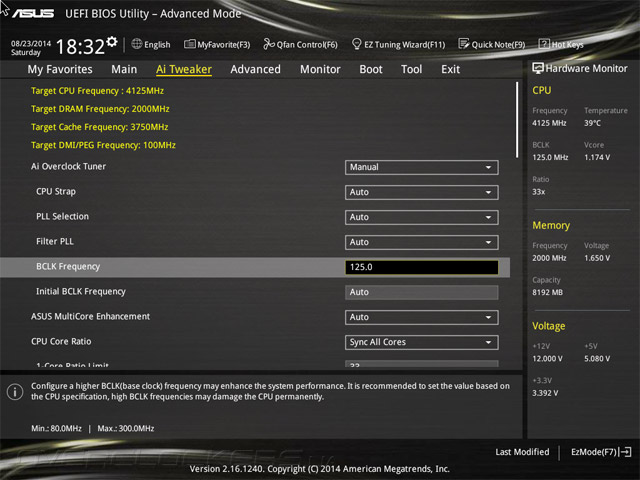

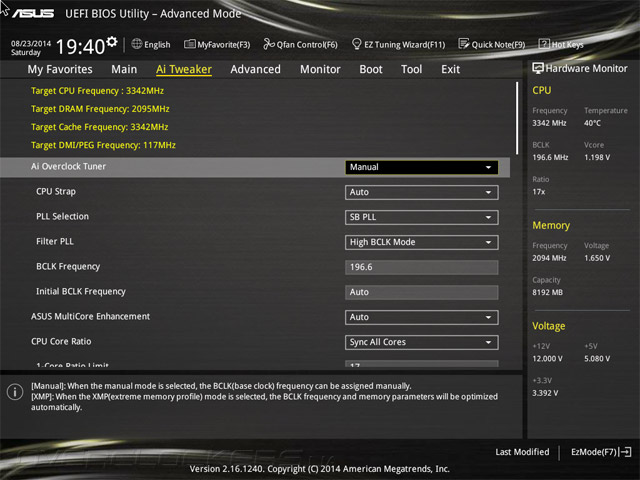

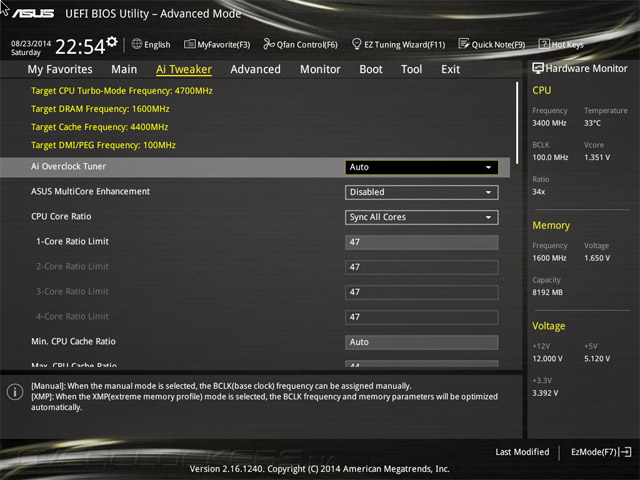

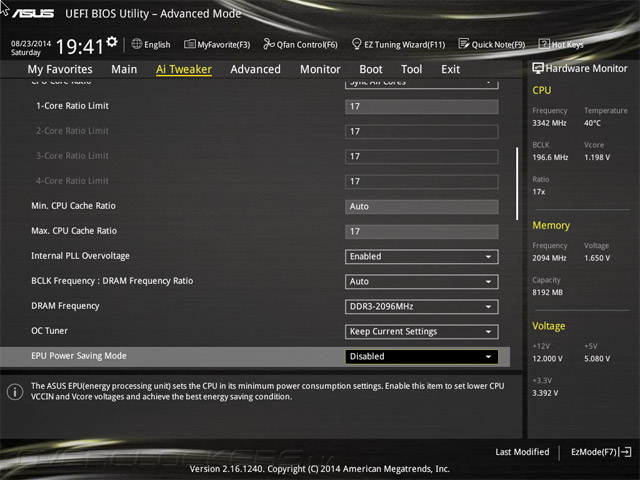

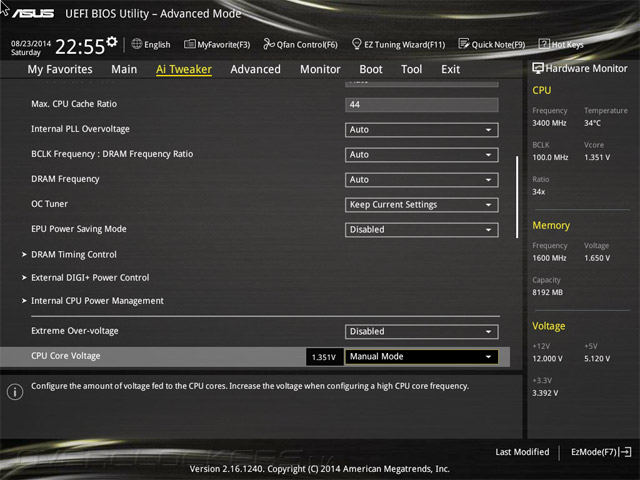

Проверка платы на предмет повышения базовой частоты показала очень хороший результат — 196,6 МГц. При этом работа системы была абсолютно стабильной, а попасть в среду ОС можно было и при более высоких значениях.

ASUS Z97I-PlusASUS Z97I-Plus

Какие-либо особенные подходы при этом не применялись.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

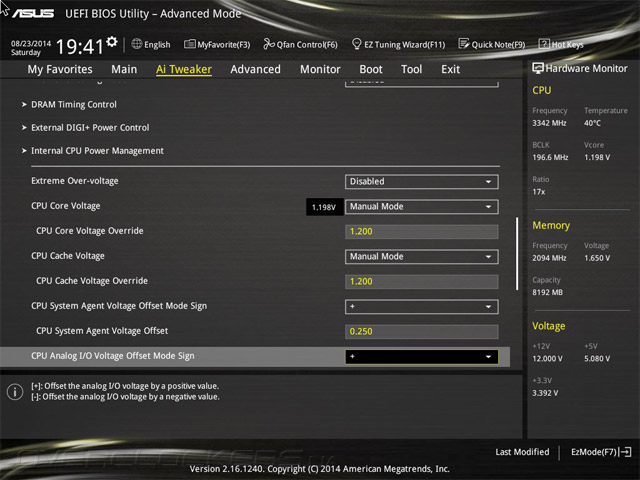

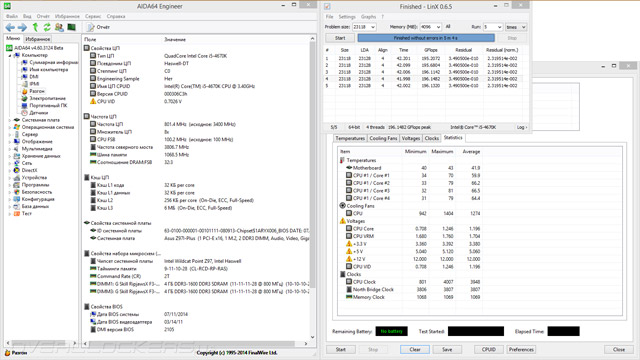

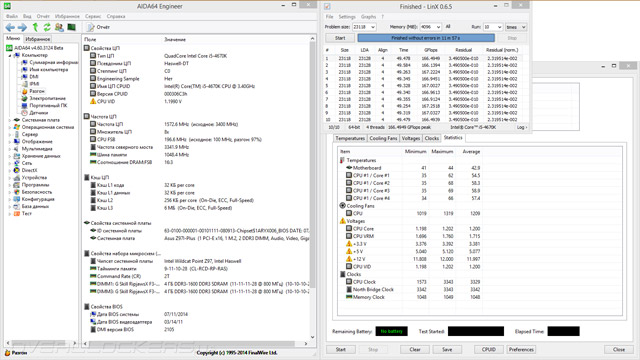

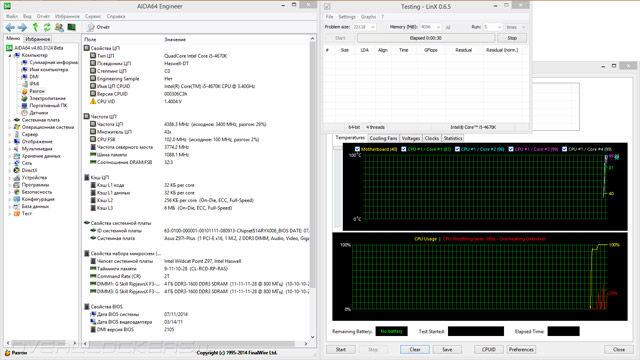

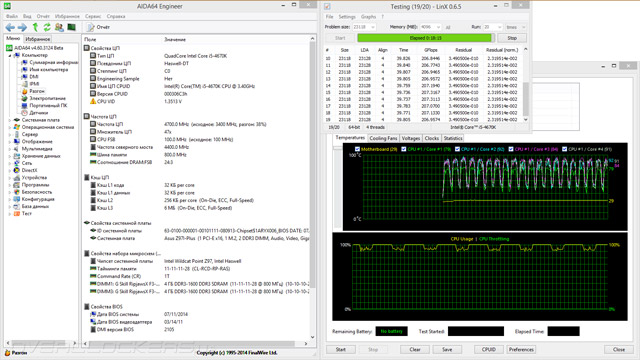

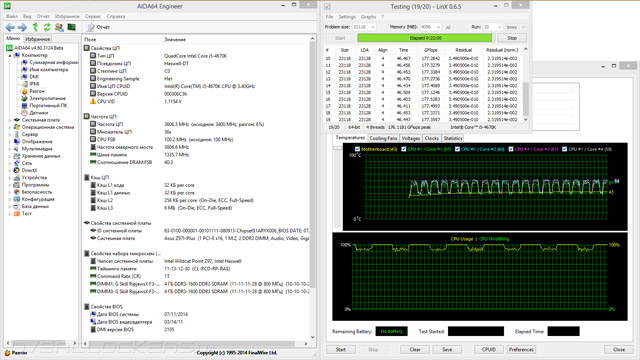

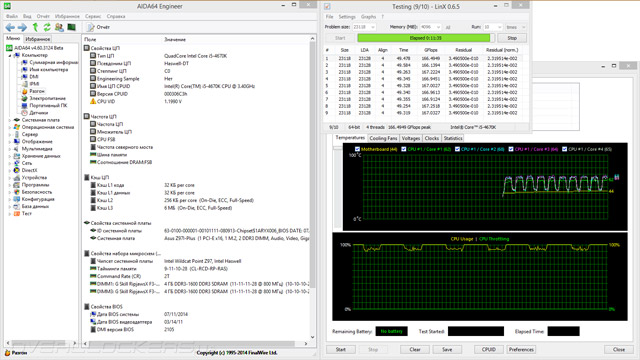

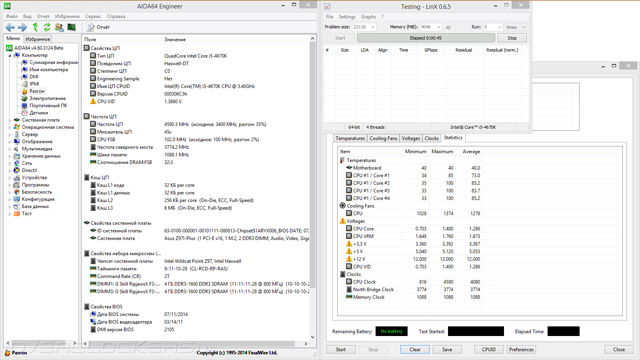

Что же до главного — Z97I-Plus смогла обеспечить работу Core i5-4670K на частоте 4,7 ГГц. Частота кольцевой шины при этом также повышалась — до 4,4 ГГц. Мониторинг CPU Core Voltage позволял удостовериться в истинном значении установленного напряжения, а вот каким был подобный параметр для CPU Cache — тот ещё вопрос. Как бы там ни было, система функционировала стабильно.

ASUS Z97I-PlusASUS Z97I-Plus

Совсем другой вопрос — какой ценой это было достигнуто. Все предложенные профили по стабилизации питающего напряжения мало чем отличаются друг от друга. Любой из них абсолютно не справляется с возложенными на него требованиями при подобном режиме работы системы — происходит серьёзное понижение уровня необходимого напряжения. Поэтому выбрав Level 7, я завышал устанавливаемый параметр с необходимых 1,9 В до 2,03 В. Только лишь такие настройки позволяли завершиться всем этапам тестирования. В общем-то подобным характером обладала и более грозная Z87I-Pro, поэтому журить Z97I-Plus слишком сильно нельзя.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Кроме того, нельзя не упомянуть о серьёзном свисте дросселей в момент интенсивных нагрузок в таком режиме работы системы. Радиатор ожидаемо оказался малоприспособленным для подобных испытаний. Его верхняя, декоративная грань едва прогревалась до 50 °C, в это время температура в зоне VRM уже переваливала за отметку 90 °C (при задействовании лишь охладителя ЦП башенного типа). В таком состоянии лишь несколько циклов тестирования LinX показывали должный уровень производительности, после чего он начинал понижаться, при этом уровень потребления стенда скачкообразно менялся, то понижаясь, то повышаясь. Обдув этой зоны в принудительном порядке позволил всем этапам тестирования пройти как и подобает. Это следует учесть будущим покупателям, одновременно присмотревшись к иным охладителям ЦП — продольного исполнения (типа «сэндвич»).

Экстремальный режим работы ощутимо не сказался на уровне потребления электроэнергии. Он находился в границах 105–311 Вт. Немного странными выглядят излишне высокие аппетиты устройства в режиме простоя системы, но для пытливых пользователей существует ряд фирменных технологий, что могут помочь в этом вопросе.

ASUS Z97I-Plus

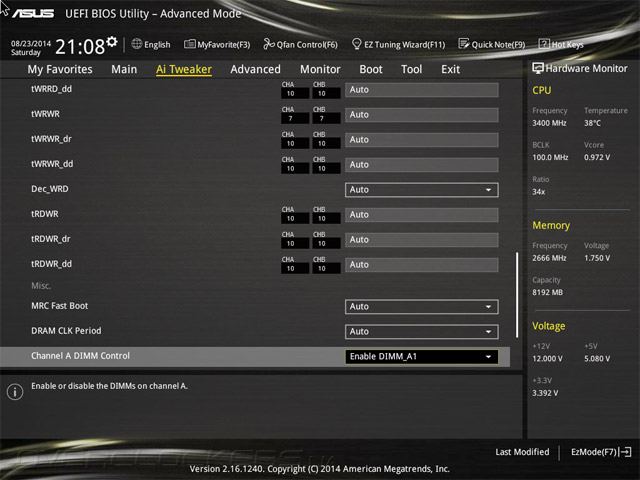

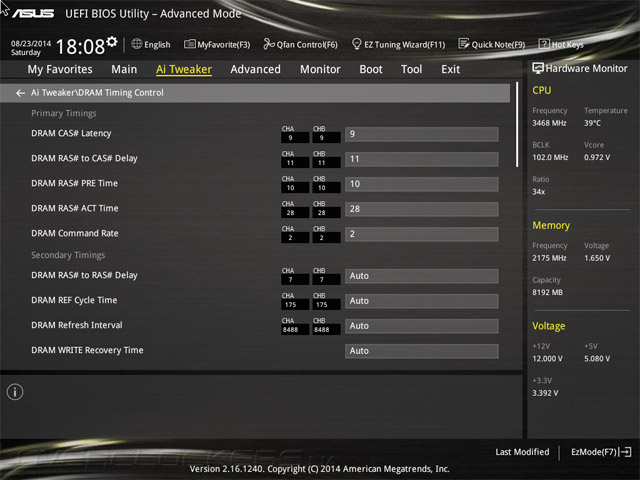

При разгоне оперативной памяти плата никаких сюрпризов не преподнесла. Комплект заработал на проверенных 2666 МГц при конфигурации задержек 11-13-12-30-1T и напряжении питания 1,75 В.

ASUS Z97I-Plus

ASUS Z97I-PlusASUS Z97I-Plus

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Пусть и с оговорками, но по итогам тестирования Z97I-Plus показала полную готовность к проведению разгонных мероприятий, а для неподготовленных пользователей существуют готовые работоспособные решения, повышающие быстродействие системы буквально в один клик.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.60 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

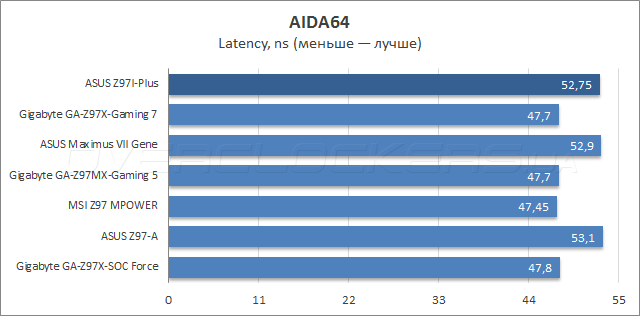

Как и на всех предыдущих продуктах, включённых в сравнительное тестирование, частота Core i5-4670K составляла 3,8 ГГц для любой нагрузки, а значит и результаты должны быть соответственно не хуже остальных.

ASUS Z97I-Plus

ASUS Z97I-Plus

ASUS Z97I-Plus

ASUS Z97I-Plus

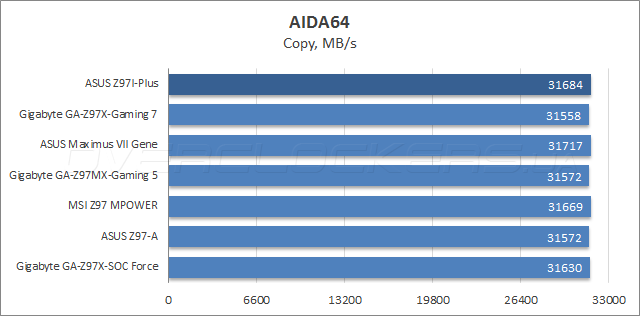

Z97I-Plus показывает надлежащее быстродействие подсистемы оперативной памяти с учётом специфической особенности всей продукции ASUS — невыразительной латентности.

ASUS Z97I-Plus

ASUS Z97I-Plus

ASUS Z97I-Plus

ASUS Z97I-Plus

ASUS Z97I-Plus

ASUS Z97I-Plus

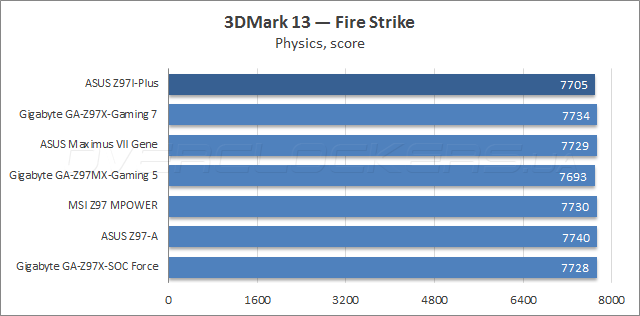

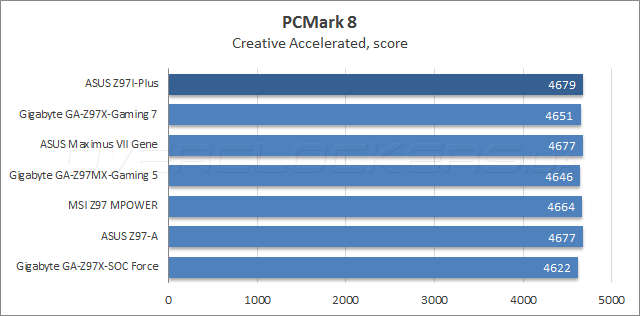

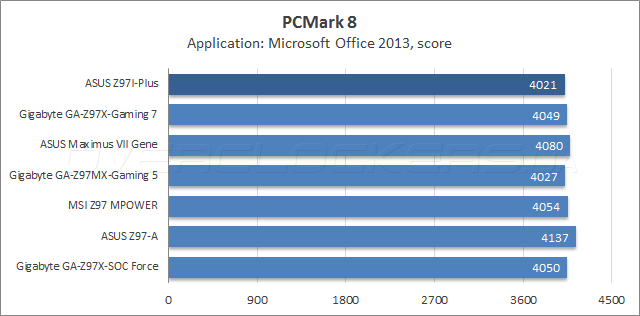

Своё уверенное выступление плата продолжает и в тестовых приложениях от Futuremark, лаконично вписываясь по итогам в ряд прочих продуктов на основе Intel Z97.

ASUS Z97I-Plus

ASUS Z97I-Plus

ASUS Z97I-Plus

ASUS Z97I-Plus

ASUS Z97I-Plus

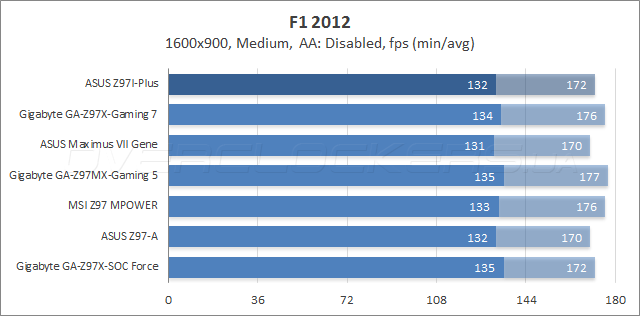

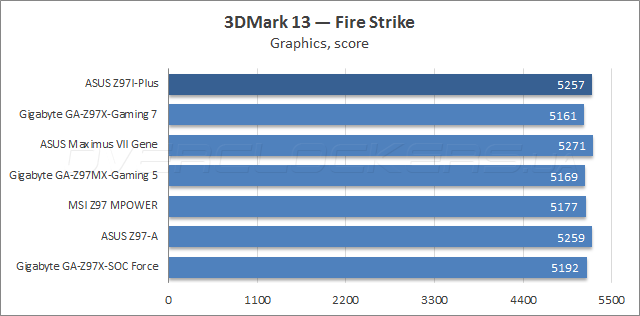

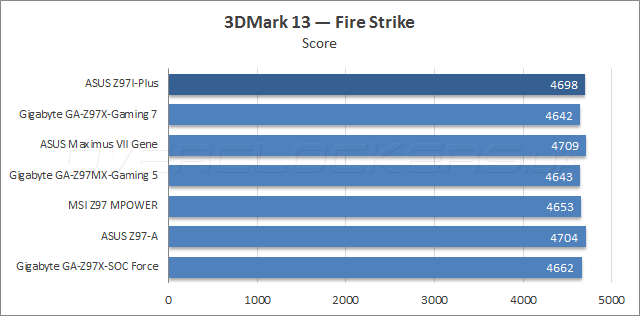

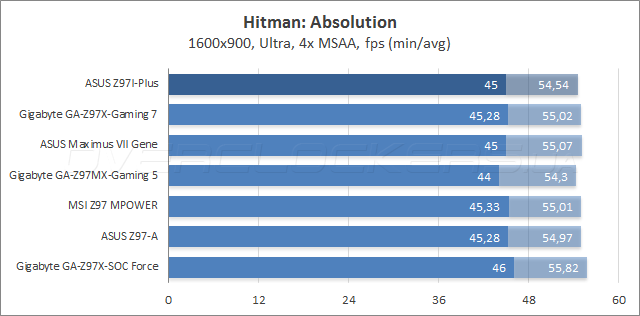

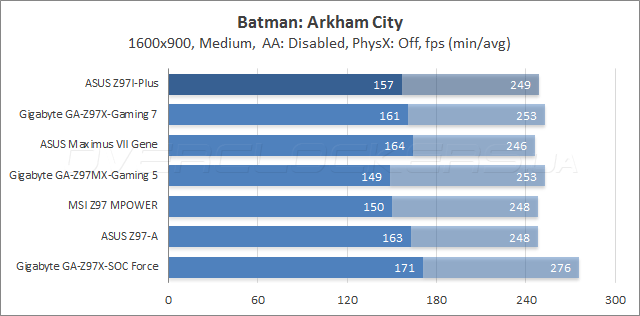

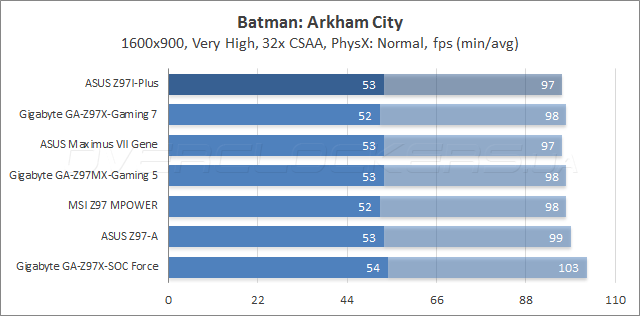

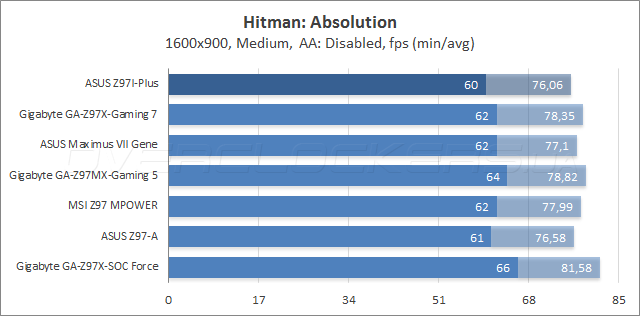

Не хуже остальных она также проявляет себя и в играх, впрочем, и не претендуя на лавры лидера.


Энергопотребление системы

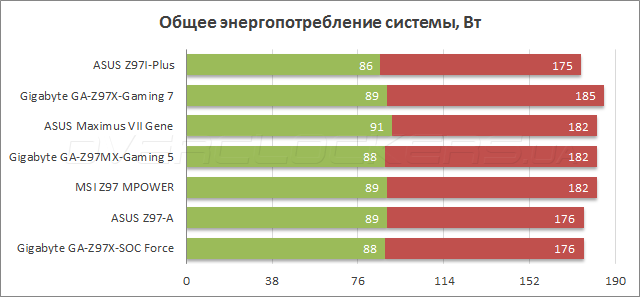

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASUS Z97I-Plus

Здесь можно по достоинству оценить все способности изделия. Уровень потребления рекордно низок, а производительность при этом в ущерб не поставлена. К тому же адаптер беспроводных сетей находился в режиме ожидания, то есть не отключался. Очевидно, сказывается отсутствие прочих электронных компонентов, которыми неизбежно обрастают продукты полноформатного исполнения. Активация EPU существенно не влияет на уже полученные цифры, позволяя отыграть лишь пару ватт.


Вывод

Приобретая Z97I-Plus пользователь получает в своё распоряжение не просто компактную плату, а действительно полнофункциональный современный продукт, имеющий хорошее оснащение. На его базе можно создать действительно мощную систему без опаски за рабочие температуры компонентов. Этому подтверждением является и способность платы работать во внештатных режимах — при разгоне. Однако для действительно полноценной процедуры придётся предпринять значительные шаги по обеспечению грамотного и хорошего охлаждения, причём здесь идёт речь именно о самой системной плате.

Ряд программных средств при этом не слишком будет способствовать процессу понимания происходящего, а мультиметр использовать никак не представляется возможным. Собственно, удивляться не приходится — налицо именно мультимедийное позиционирование изделия. В комплекте имеется современный двухдиапазонный контроллер беспроводных сетей, а также утилита Turbo LAN, чьи способности в управлении сетевым соединением способны удовлетворить самого взыскательного потребителя.

Из среды фирменного AI Suite 3 исчезла возможность настройки системы в один клик, но и без неё производительность системы находится на высоком уровне. Компонент Fan Xpert 3 пока что является неотъемлемой частью, поэтому можно без труда произвести настройку системы так, чтобы она была тихой в простое и хорошо охлаждаемой в те моменты, когда это действительно необходимо.

При всех положительных чертах устройства пока ещё существует небольшая наценка за его уникальные возможности. Более функциональные, но полноформатные изделия имеют меньшую стоимость, поэтому пока ещё системные платы формата Mini-ITX имеют нишевое позиционирование, то есть создаются они не для рядового покупателя.
