Обзор материнской платы ASUS Z87I-Pro форм-фактора Mini-ITX

В рамках этого обзора мы рассмотрим младшего представителя ASUSTeK Computer Inc. в сегменте самых компактных системных плат. Его основой является наиболее функциональный чипсет в разрезе платформы Intel LGA1150 — Z87. Рынок таких устройств всё еще недостаточно развит, поэтому все без исключения производители пытаются в одном изделии совместить интересы абсолютно всех категорий пользователей. Попробуем выяснить, входят ли оверклокеры в их число, благо, мощная VRM, изготовленная в виде отдельного модуля, позволяет на это надеяться.

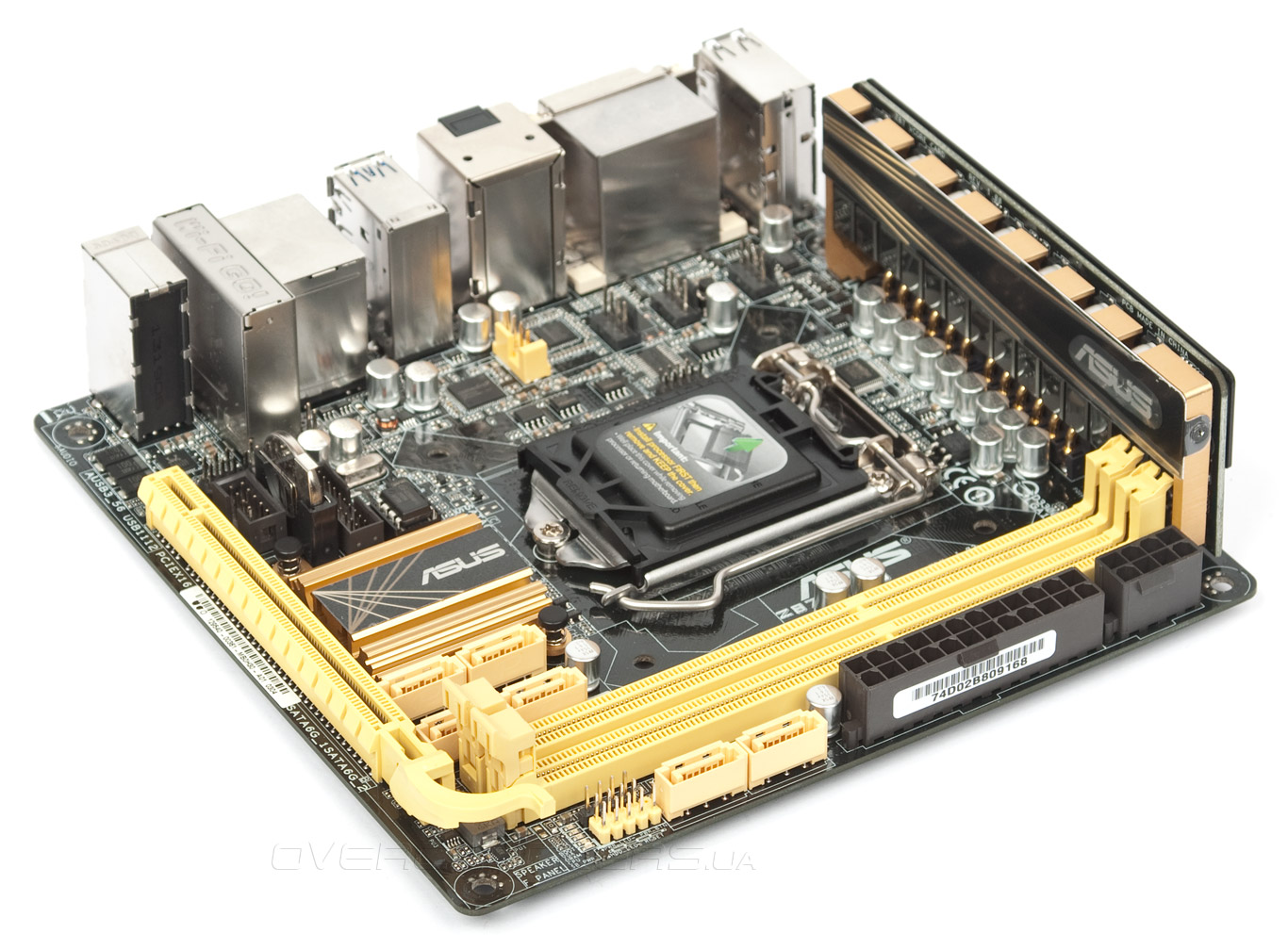

ASUS Z87I-Pro

Кроме этого, здесь реализован весь потенциал Z87 как концентратора интерфейсных разъёмов, а число USB 3.0 расширено за счёт контроллера от ASMedia Technology Inc. и в итоге составляет восемь портов. Не позабыт модуль сетей Bluetooth и Wi-Fi. Последний элемент дополнен многогранным фирменным программным комплексом Wi-Fi GO!.


Характеристики

Модель ASUS Z87I-Pro
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 2 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 16 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
Слоты PCI
Встроенное видеоядро Intel HD Graphics/4600/P4600
Видеоразъемы DisplayPort 1.2, HDMI, DVI-I
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z87)
2 х 3.0 (2 разъёма на задней панели, ASMedia ASM1042)
6 x 2.0 (4 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Wi-Fi (802.11 b/g/n), Bluetooth 4.0, комлектация двухдиапазонной выносной антенной, фирменные утилиты ASUS Wi-Fi GO! и Wi-Fi Engine (Client Mode, AP Mode), кнопки задней панели BIOS Flashback и Clear CMOS, кнопка MemOK! на плате, Q-LED (CPU, DRAM, VGA, Boot Device LED)

Отдельной строкой хотелось бы отметить целых четыре независимых канала по управлению подключаемых к плате вентиляторов и весьма полезную систему световой индикации состояний Q-LED.


Упаковка и комплектация

Размеры коробки весьма необычны. Кажется, внутри не одна системная плата, а, как минимум, две. Такой шаг продиктован весьма хорошей комплектацией. Главным лозунгом производитель выбрал извещение о реализации преобразователей напряжений по схеме 12+2 фазы (для ЦП и ОЗУ соответственно).

ASUS Z87I-Pro

На обратной стороне находится фото устройства и весьма подробная таблица со спецификациями изделия. Рядом с ними более широко расписаны преимущества дизайна платы.

ASUS Z87I-Pro

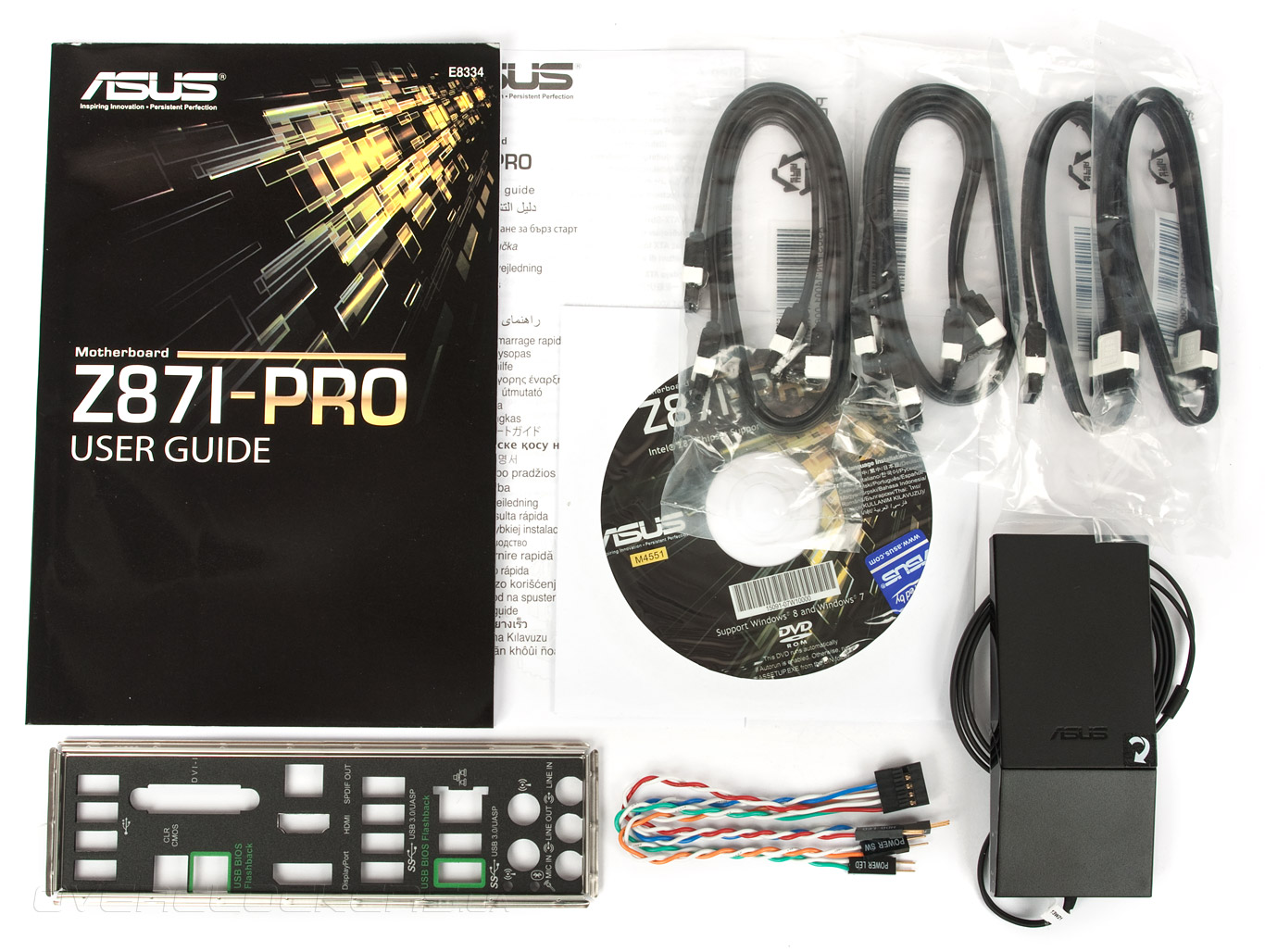

Итак, в комплект вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • краткое многоязычное руководство пользователя;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • шесть кабелей SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • выносная Wi-Fi-антенна с возможностью фиксации лишь одного положения, оснащенная подставкой с вмонтированным магнитом;
  • выносной переходник для удобного подключения органов управления и индикации передней панели корпуса.
ASUS Z87I-Pro

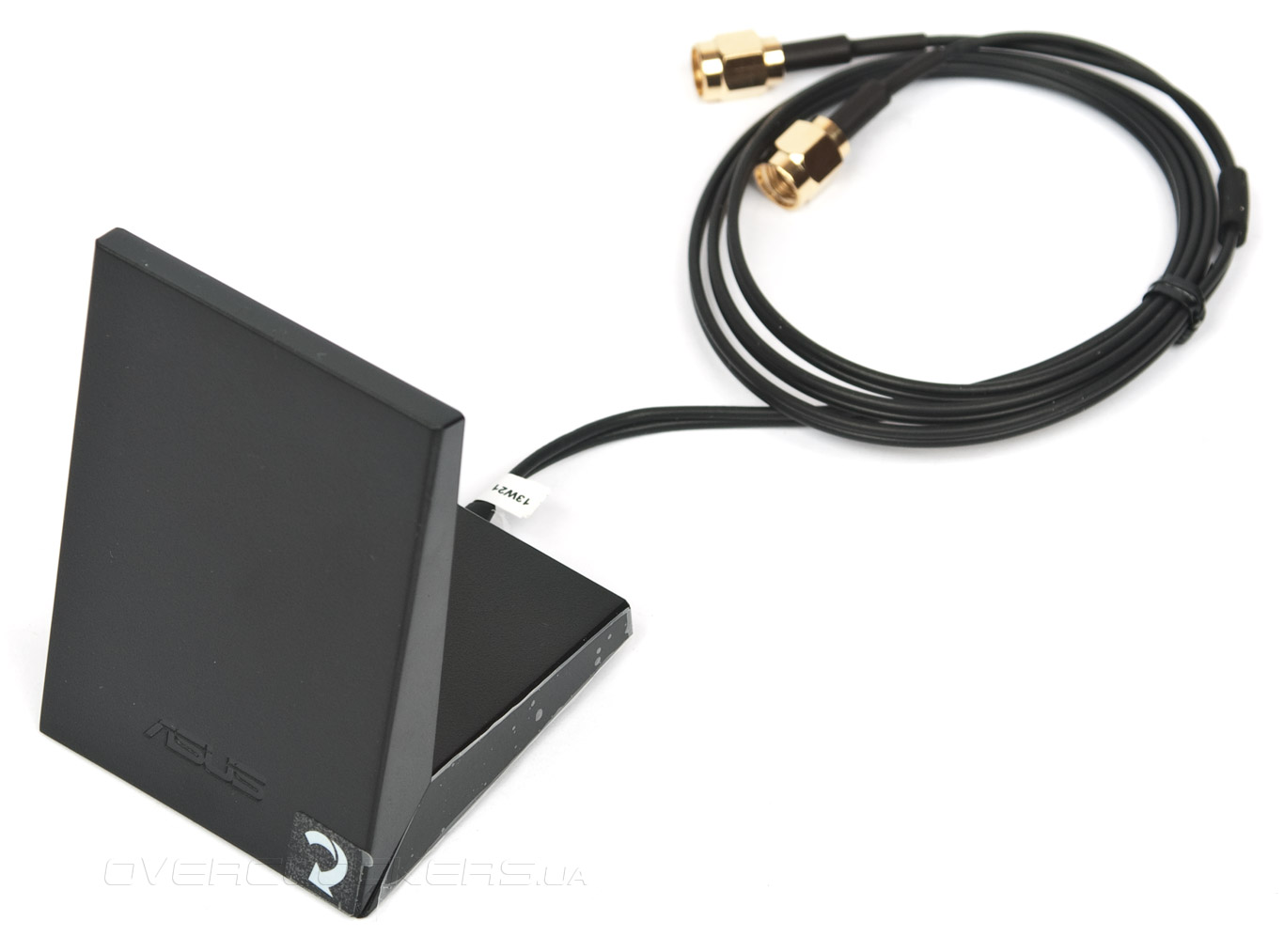

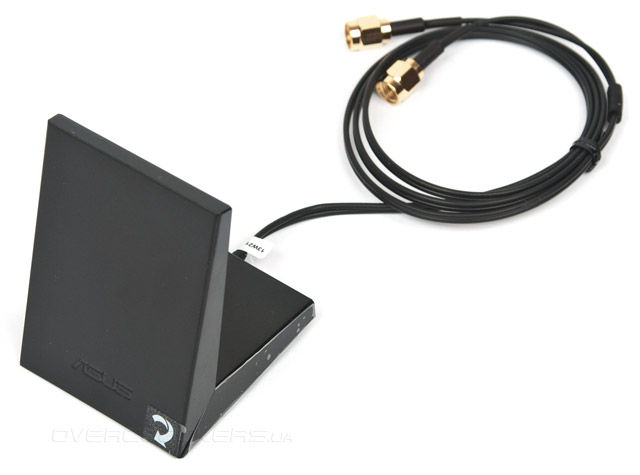

Прилагающаяся антенна имеет хорошую прижимную магнитную силу, достаточную для закрепления в вертикальном положении, а её использование значительно увеличивает количество видимых сетей и качество сигнала от ранее известных (до её привлечения).

ASUS Z87I-Pro


Внешний вид

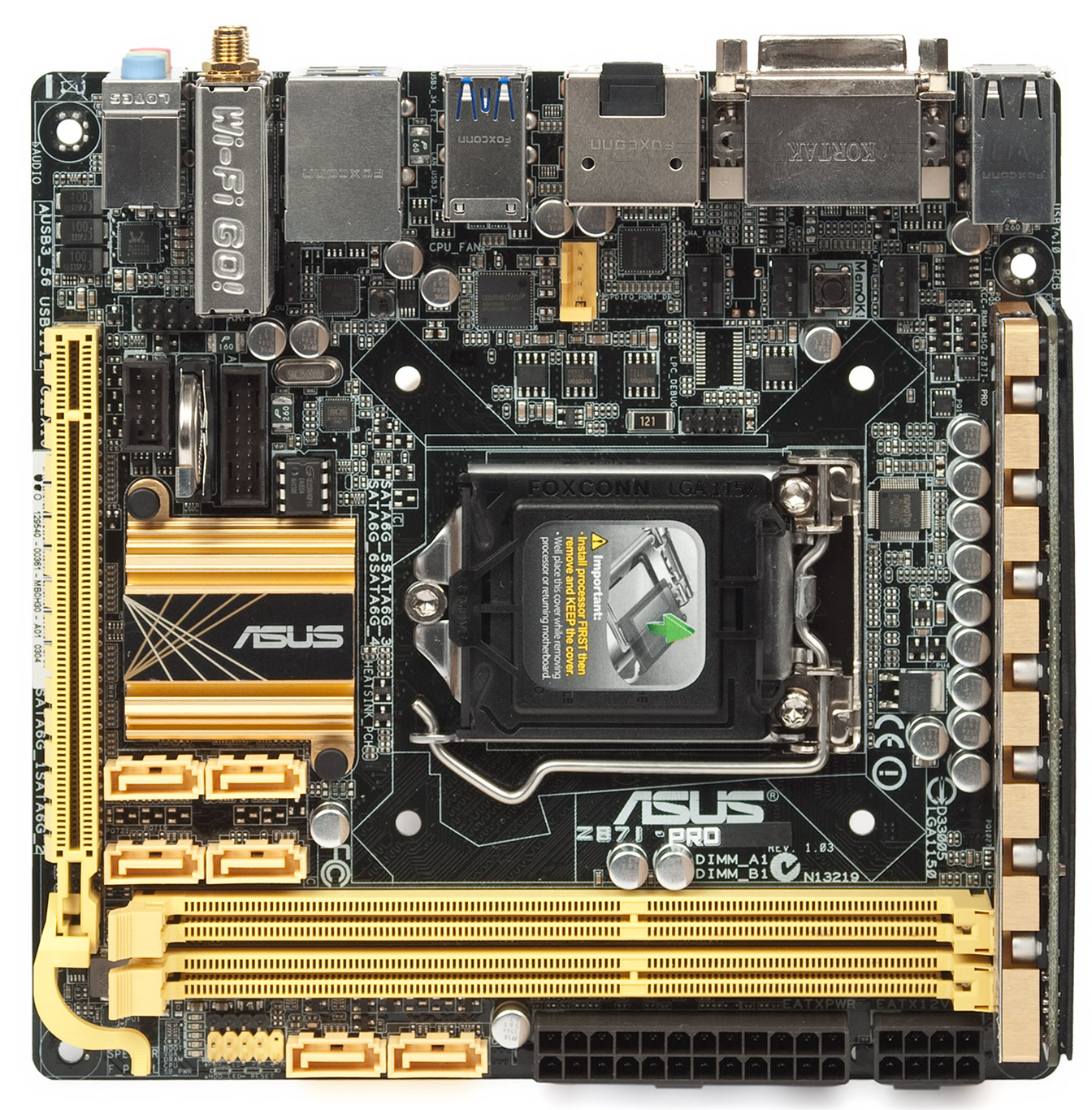

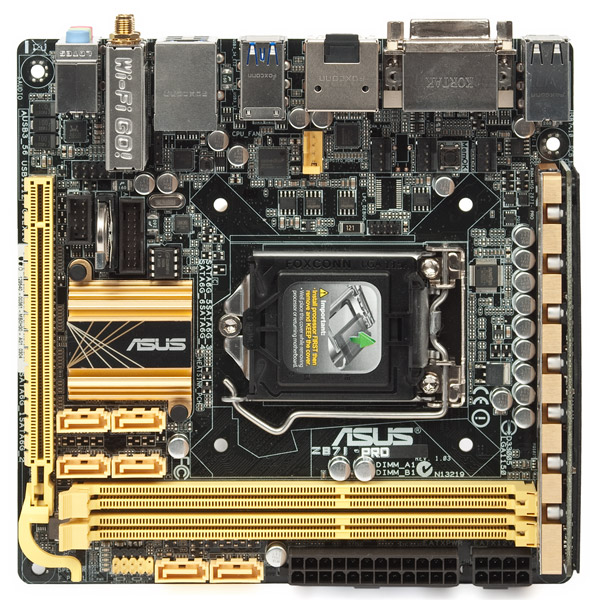

Размещение процессорного гнезда позволяет использовать практически любые системы охлаждения. Сдерживающим фактором в этом вопросе может стать лишь их высота и, соответственно, тип корпуса. За наклейкой Pro просматривается надпись Deluxe, что служит дополнительным комплиментом в адрес устройства.

ASUS Z87I-Pro

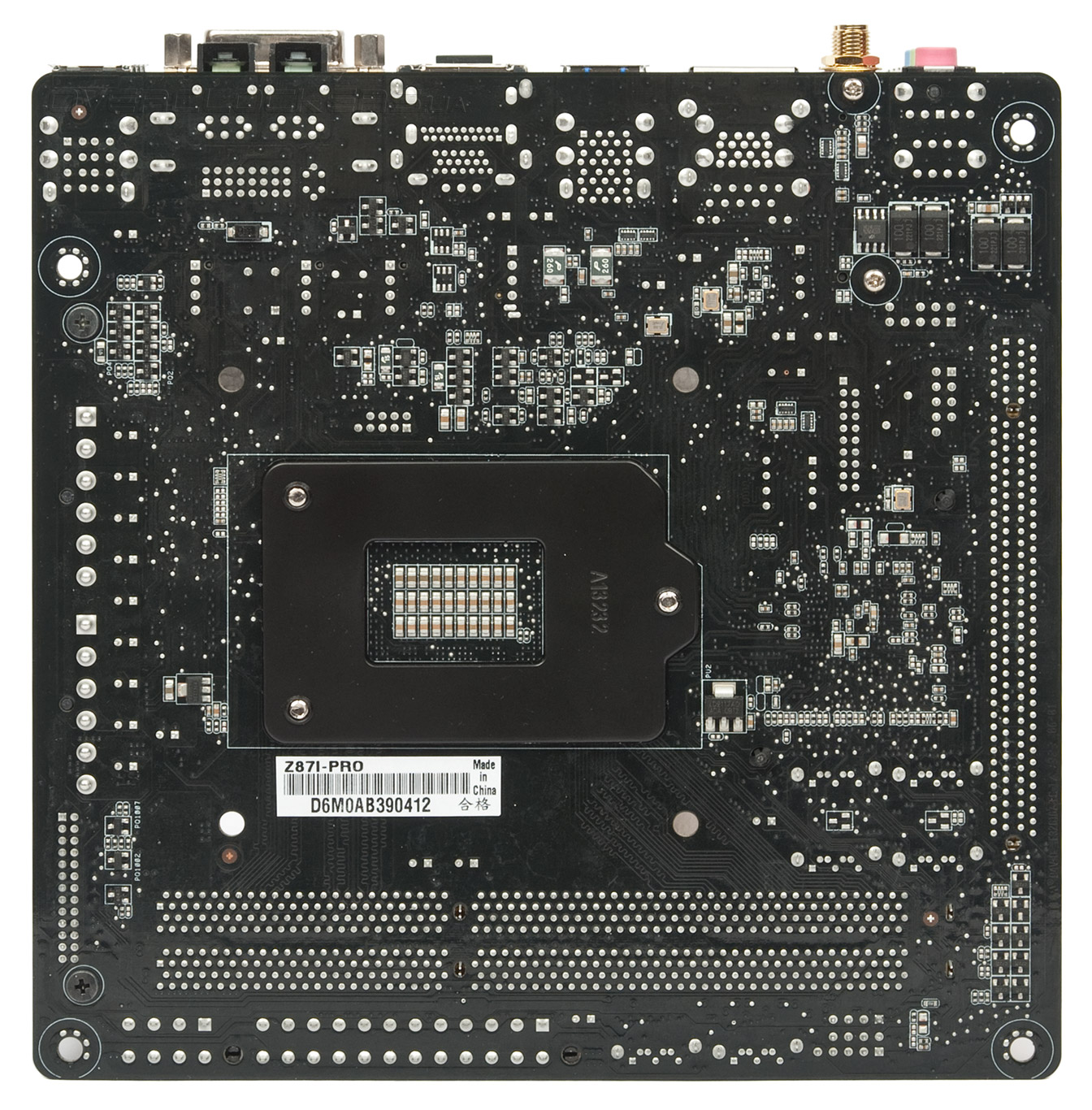

Обратная сторона щедро усеяна многочисленными элементами. Впрочем, они никоим образом не воспрепятствовали установке усилительной пластины для нашего охладителя ЦП.

ASUS Z87I-Pro

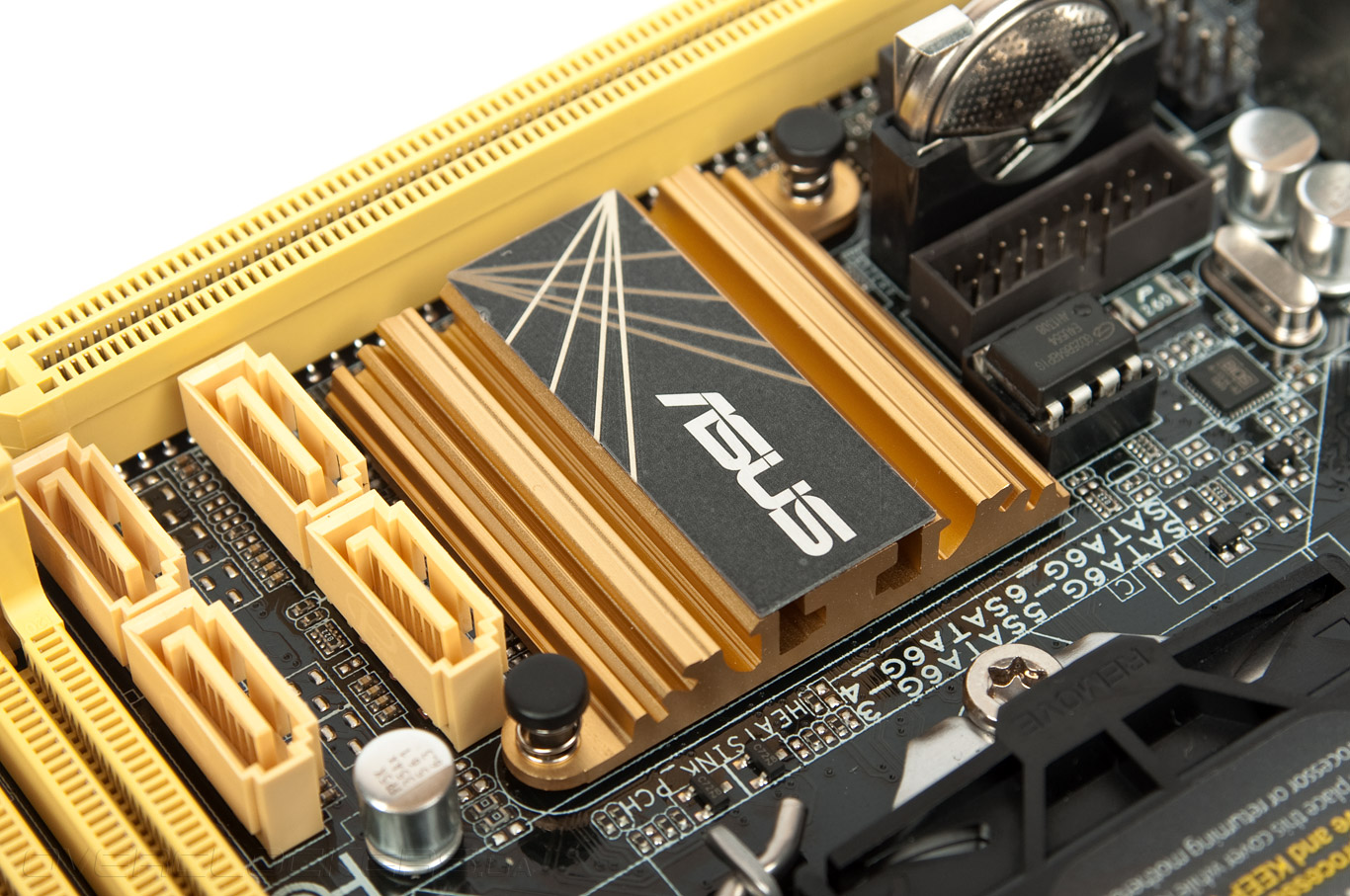

Охлаждением системной логики заведует радиатор совершенно скромных размеров, но и в этот раз мы не можем высказать нелицеприятные слова в его адрес. Крепится он при помощи пластиковых защёлок.

ASUS Z87I-Pro

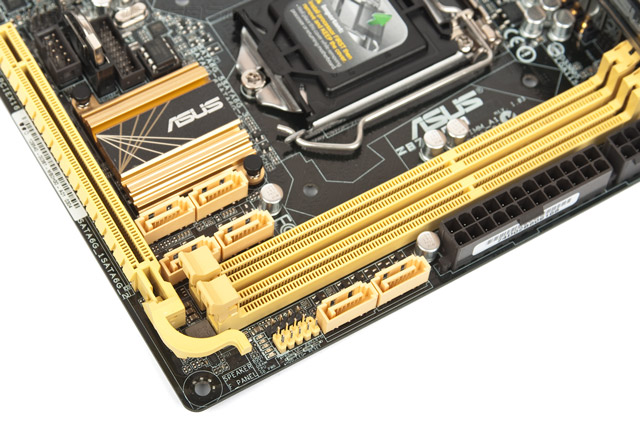

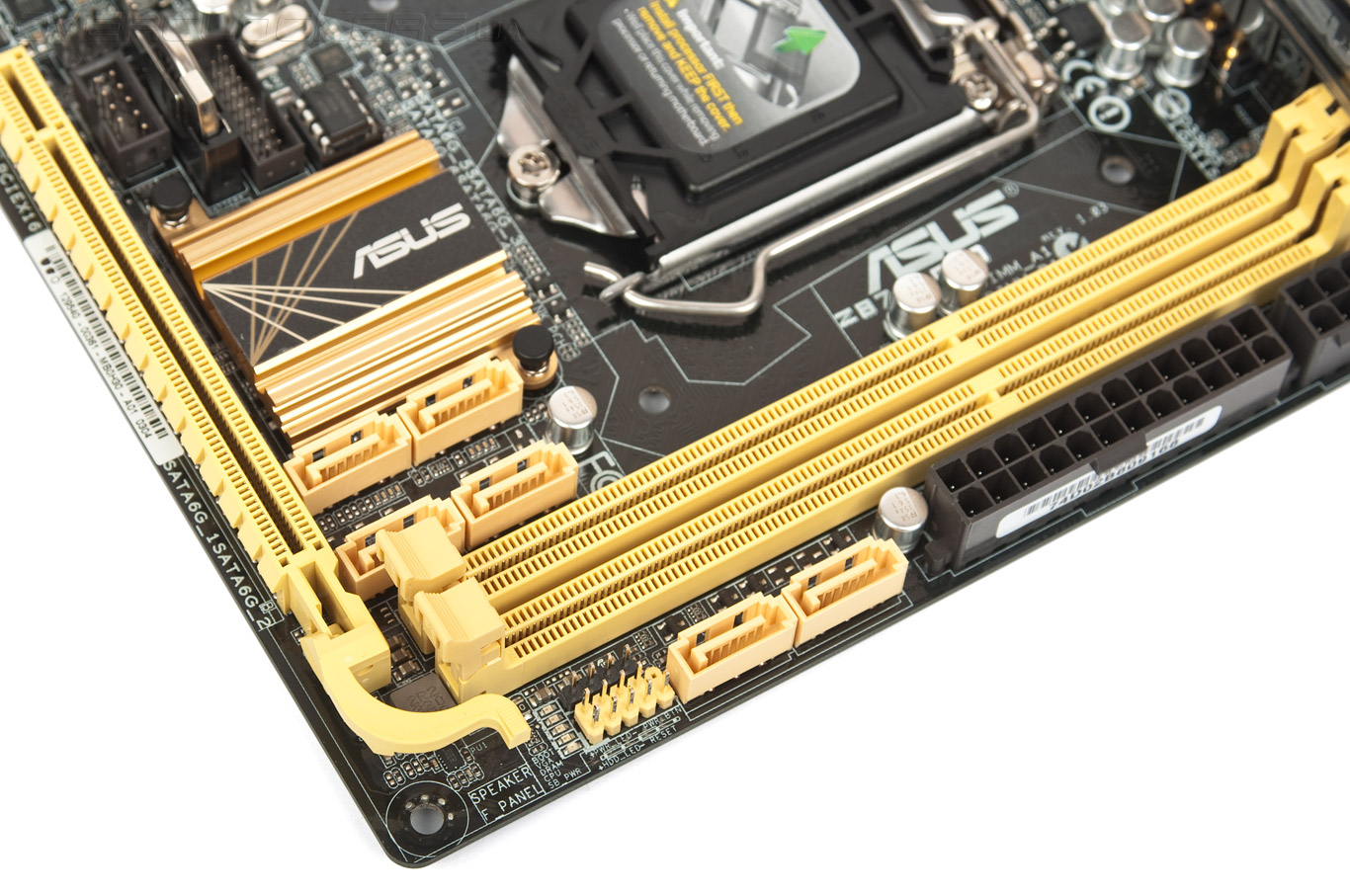

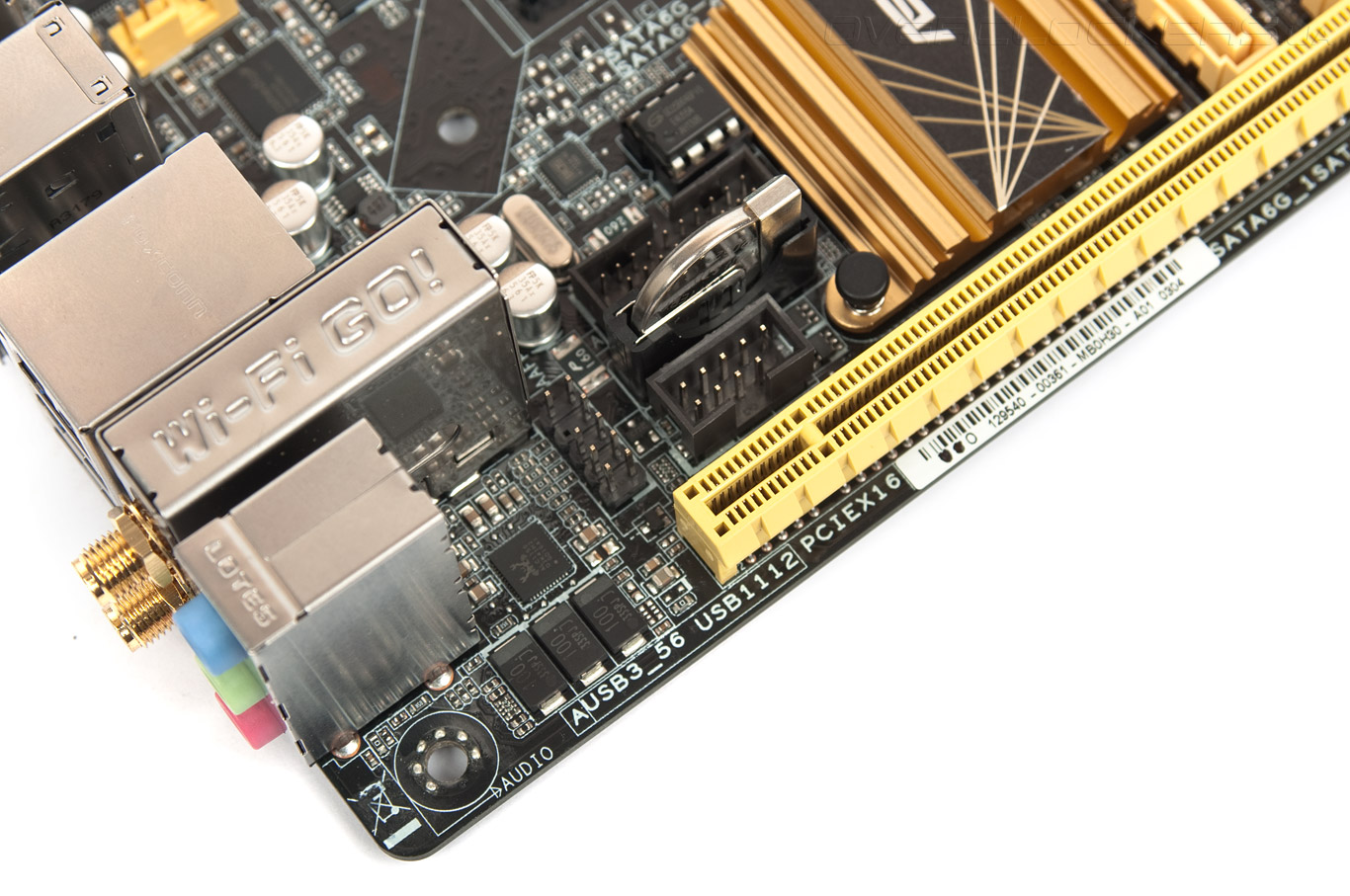

Слева от него разместились колодки интерфейсов USB второй и третьей ревизий, рассчитанные на подключение пары подходящих разъёмов. Справа распаяны шесть простых гнёзд SATA. На наш взгляд, не хватает хотя бы нескольких, уложенных вдоль поверхности платы, ведь компактность mini-ITX корпусов бывает порою губительна для кабелей SATA. Нельзя не отметить удобный рычаг для упрощения процедуры извлечения видеокарты.

ASUS Z87I-Pro

Тесной группой расположились аудиосоставляющие: кодек ALC1150, гнёзда задней панели и колодка для подключения разъемов передней панели корпуса.

ASUS Z87I-Pro

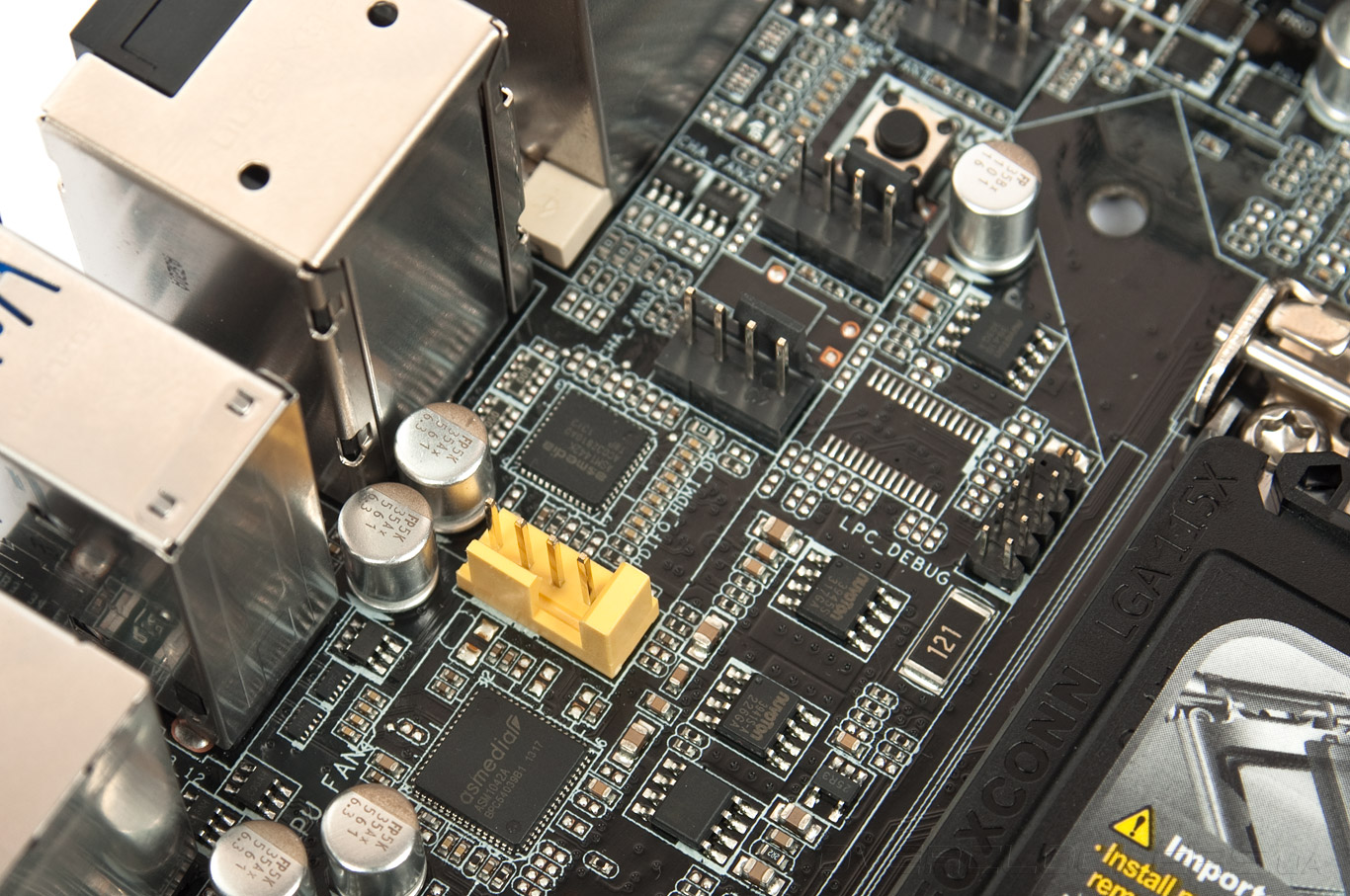

Немного выше расположены все четыре гнезда для подключения охладителей. В случае использования габаритной системы охлаждения все они будут скрыты под ней, но особого выбора у инженеров, трудящихся над дизайном Z87I-Pro, и не было. Между ними неожиданно обнаружилась кнопка MemOK!

ASUS Z87I-Pro

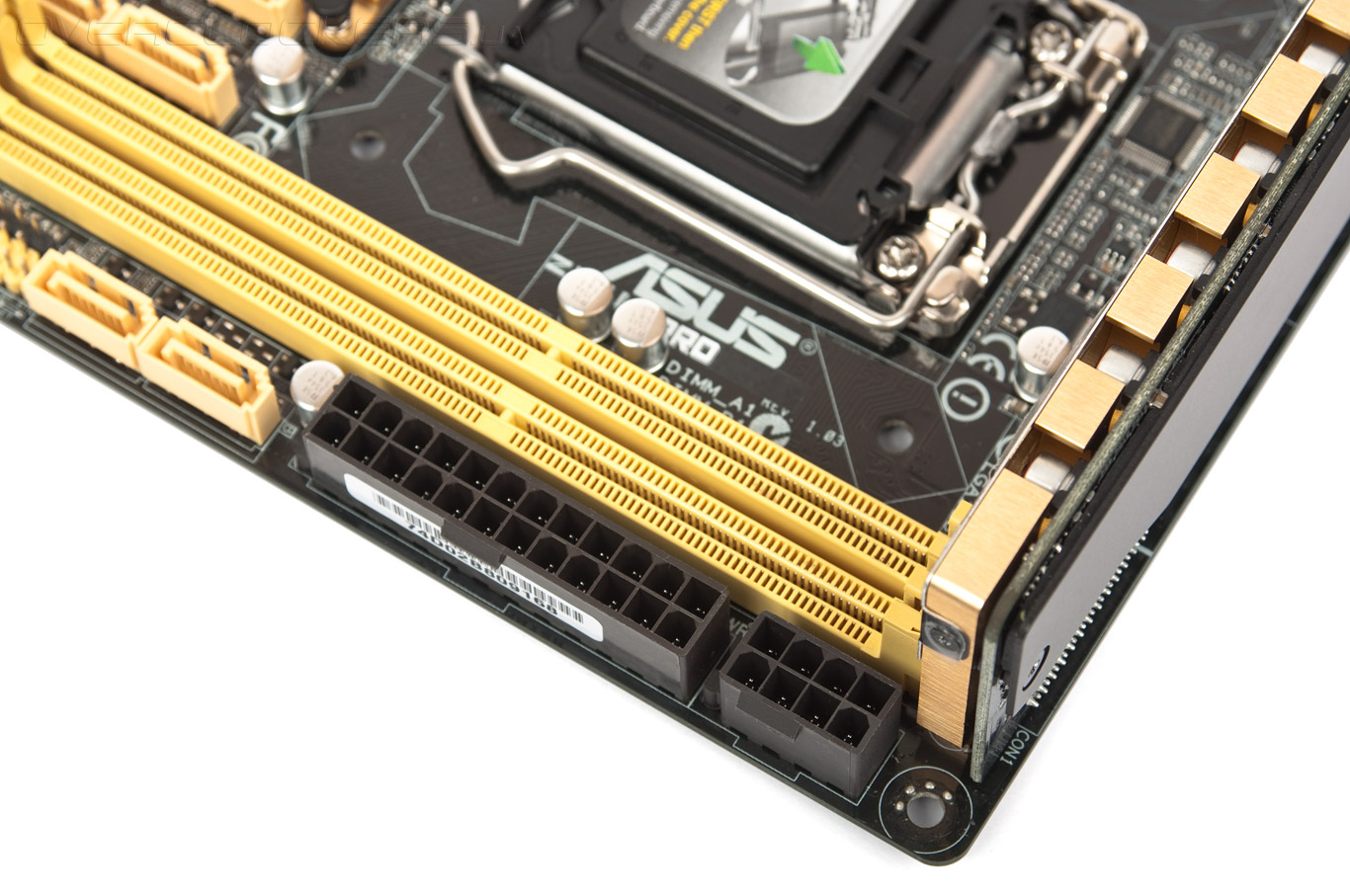

Оба силовых разъема вынесены к правому верхнему углу платы. Это должно улучшить приток воздуха к поверхности PCB, особенно в области размещения узла VRM.

ASUS Z87I-Pro

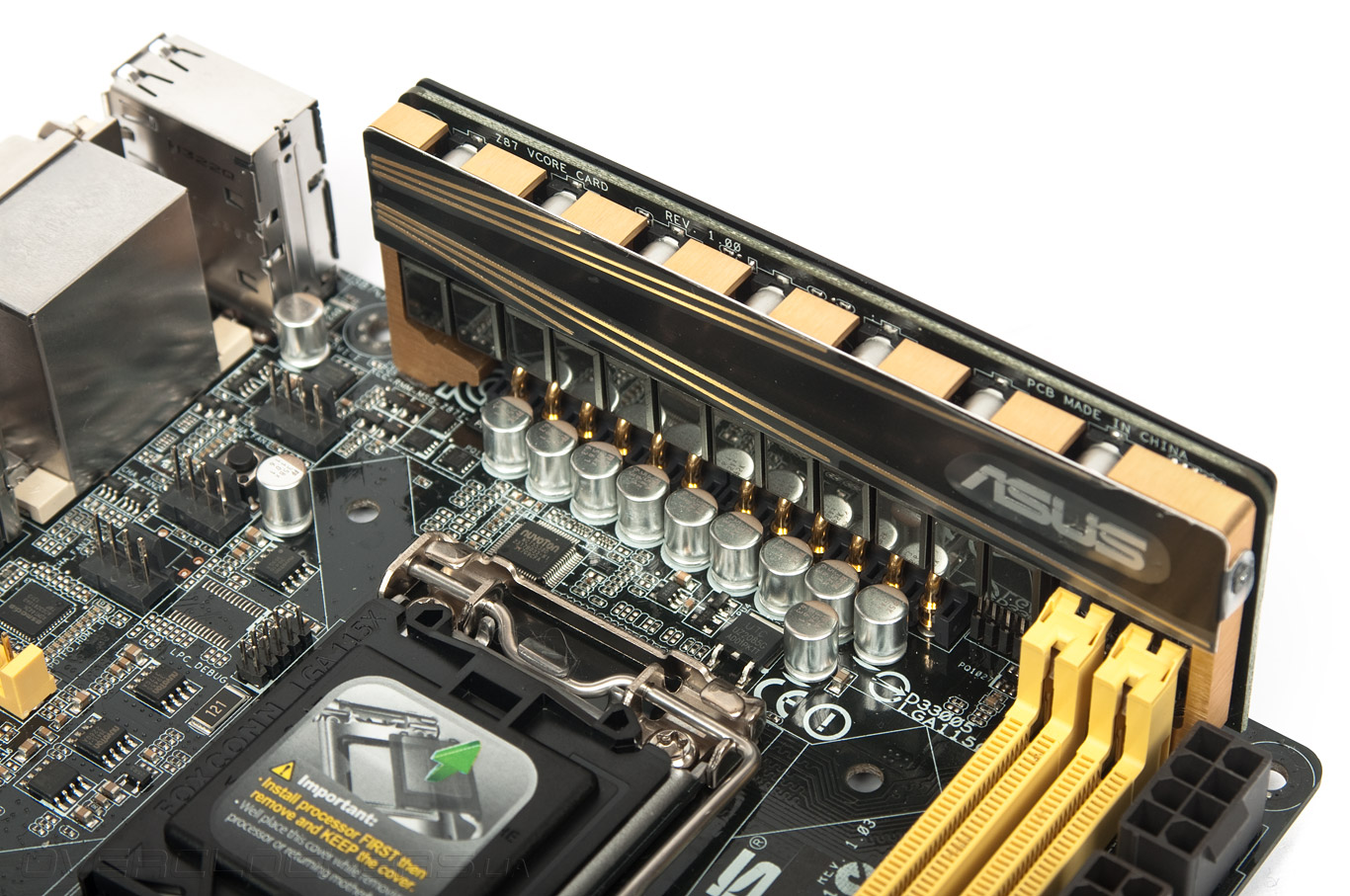

Высота модуля преобразователя напряжений сопоставима с типичной для среднестатистического модуля оперативной памяти, поэтому он не должен создать проблем при установке охладителя ЦП.

ASUS Z87I-Pro

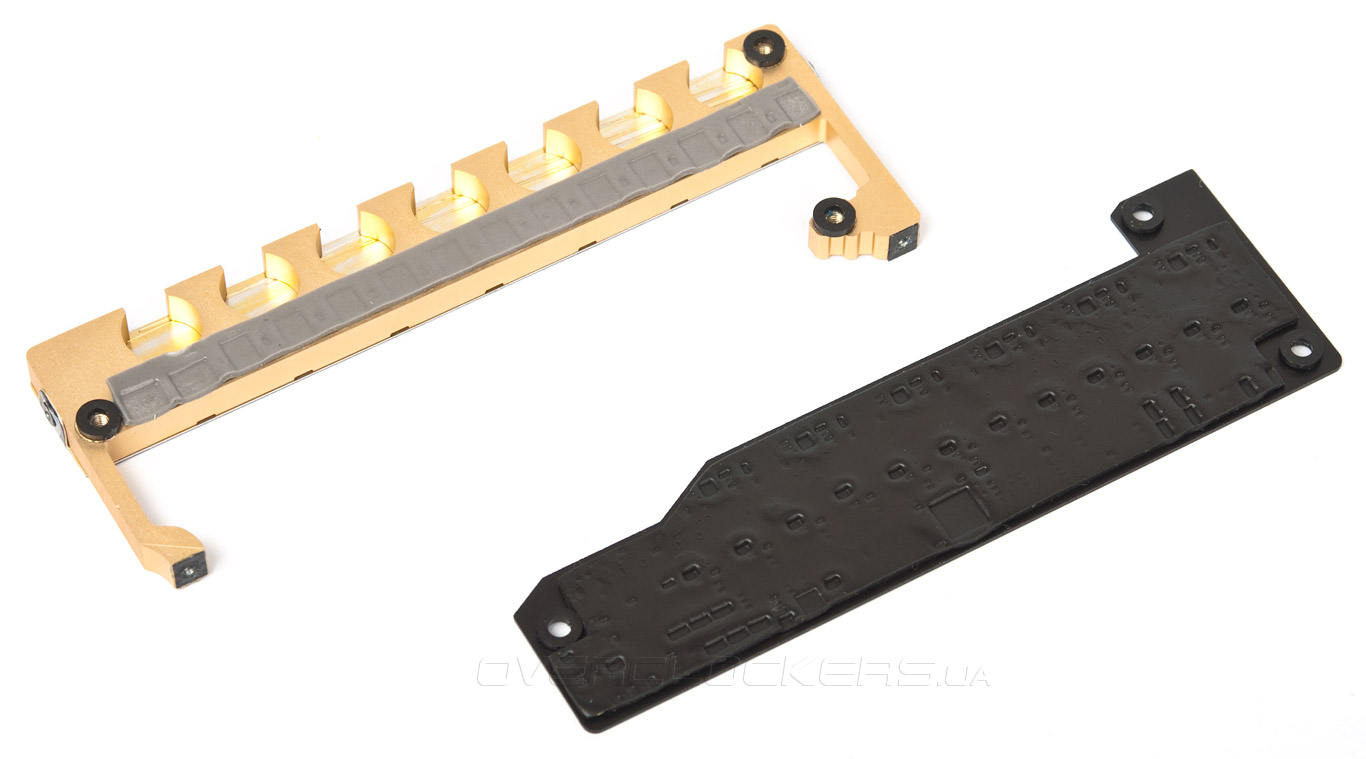

Накладные элементы в его конструкции выполняют скорее защитную роль, чем являются своего рода радиаторами. Хотя для улучшения теплообмена привлечены термопрокладки, пусть и весьма солидной толщины.

ASUS Z87I-Pro

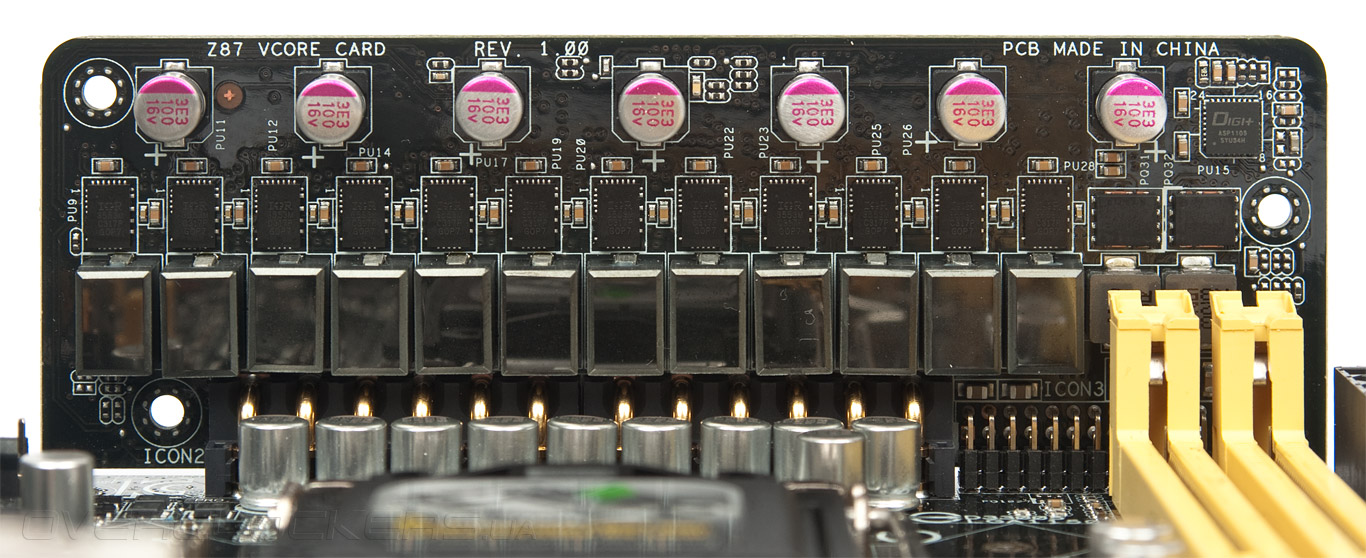

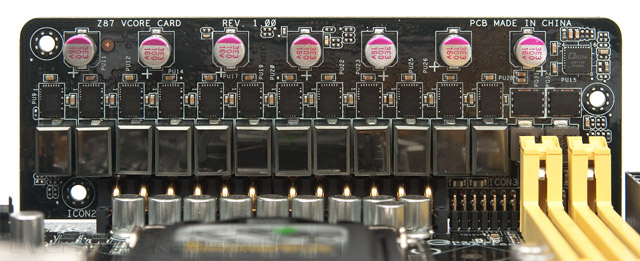

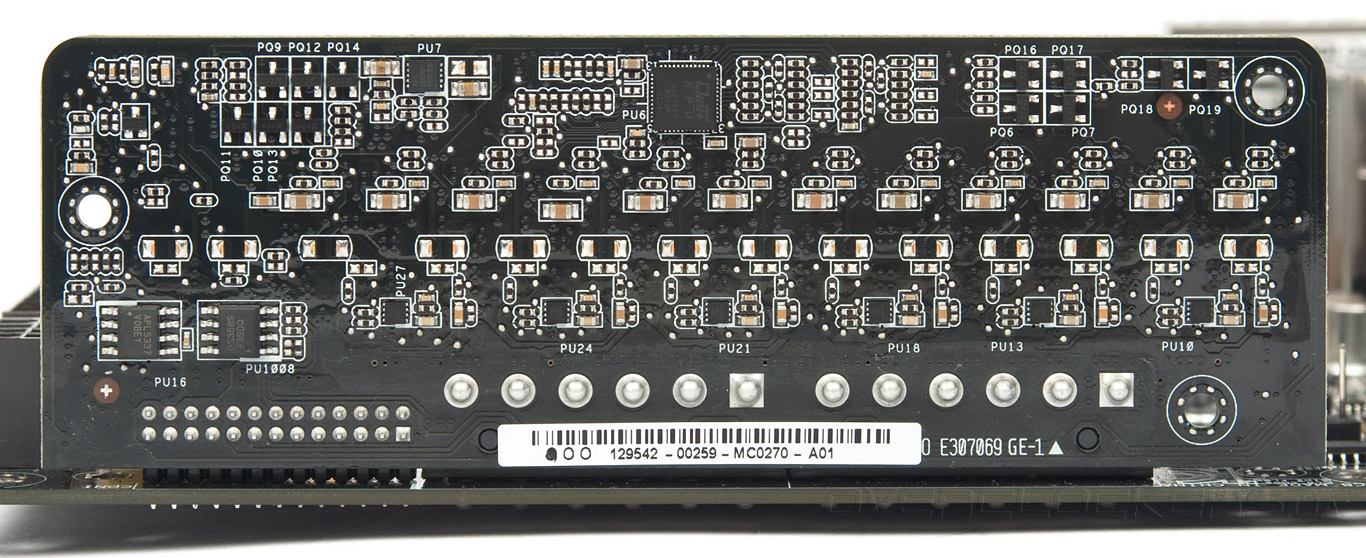

Уже традиционно ASUS перемаркировывает устанавливаемые ШИМ-контроллеры. Основу преобразователя питания ЦП составляет ASP1251. Через шесть удвоителей фаз от International Rectifier — IR3599 — подключены двенадцать чипов IR3553. Это элементы DrMOS, способные отслеживать потребляемый ток в индивидуальном порядке, на каждой из линий. Для DRAM распаян контроллер ASP1103, а рядом с ним ещё два элемента NTMFD4901NF от ON Semiconductor. Не смотря на общность идеи реализации VRM с продуктом серии ROG — Maximus VI Impact — их схемотехника абсолютно разная.

ASUS Z87I-Pro

ASUS Z87I-Pro

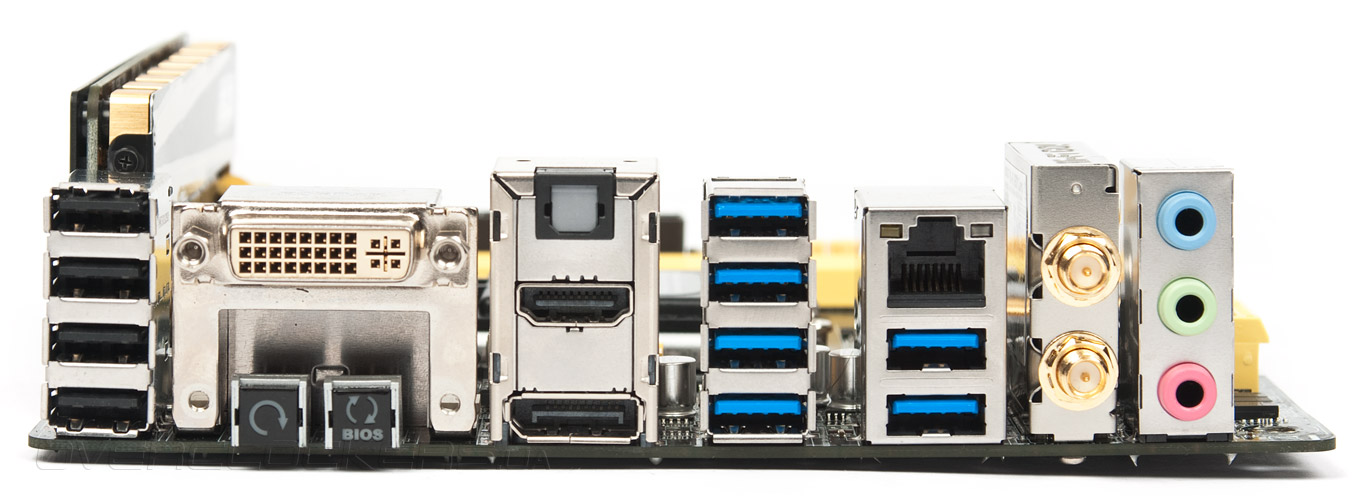

Количество разъемов на задней панели очень большое. Отказавшись от всех древних интерфейсов, производитель смог разместить здесь модуль беспроводных сетей. Рядом с ним, у основания платы, распаяны два (зелёный и синий) светодиода, отображающих активность соответствующих сетей. Отказ от классического D-Sub позволил разместить на его месте кнопки по сбросу настроек CMOS и инициирующую процедуру восстановления прошивки устройства. HDMI-выход оснащён конвертером ASM1442, как и большинство родственных продуктов с Z87.

ASUS Z87I-Pro

Предварительный осмотр Z87I-Pro говорит о ней как о скорее мультимедийной плате, нежели об оверклокерском продукте. Но расстраиваться рано, ведь, в общем-то, особых требований для разгона процессоров Haswell не существует. Главное — стабильность работы как самого устройства, так и его микрокода.
