Обзор миниатюрной материнской платы ASUS Z97I-Plus для процессоров Intel Haswell

Возможности UEFI

Посредством фирменного комплекса EZ Flash Utility последняя версия микрокода была успешно интегрирована.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus


Уже в меню начальной, упрощённой настройки системы — EZ Mode — можно видеть отдельно прописанный порт M.2, чего не было в более габаритных моделях. Здесь находятся: базовая информация о компонентах системы, возможность активировать профиль XMP для модулей DRAM, отдельное меню для упрощённой настройки режима работы вентиляторов. Кроме того, можно активировать EPU — режим пониженного энергопотребления, установить язык интерфейса UEFI и выставить правильную дату и время. Кроме этих вполне обыденных вещей здесь же можно запустить мастер по разгону системы согласно личным предпочтениям пользователя. Полный список возможных вариантов можно найти в обзоре Maximus VII Gene.

ASUS Z97I-PlusASUS Z97I-Plus

Переход в расширенный режим настроек выполняется посредством нажатия F7. Первый раздел позволяет собрать здесь наиболее часто используемые пункты UEFI для быстрого к ним доступа. Раздел Main предоставляет чуть больше информации о системе, нежели сосредоточено в EZ Mode.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Ai Tweaker ни в чём не уступает более функциональным моделям. Все его пункты идентичны таковым виденным, к примеру, в составе Z97-A. Главный минус — отсутствие удобных для настройки окон с действующими напряжениями в системе. Скорее всего, это обусловлено скромным мультиконтроллером, используемым в составе Z97I-Plus.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Вслед на наполнением и диапазоны изменения напряжений оказались идентичными, лишь за исключением двух, ответственных за чипсет, да и те очень похожи. Всё из полезного собрано в таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 80–300 0,1
PLL Selection Auto/LC PLL/SB PLL
Filter PLL Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Level1…9 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 1400–3400
800–3200
200
266
DRAM Voltage (B) 1,2–1,92 0,005
CPU System Agent Voltage Offset (В) (+/-) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/–) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/–) 0,001–0,999 0,001
PCH Core Voltage (В) 0,735–1,5 0,005
PCH VLX Voltage (В) 1,185–2,135 0,005
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

Настройка прочих компонентов системы примечательна расширенным контролем за портами USB, возможностью отдельного исключения из эксплуатации контроллеров Wi-Fi и Bluetooth.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Непривычно скромное наполнение раздела Monitor всё же обладает базовым набором. Впрочем, упрощение не коснулось мастера по калибровке системных охладителей. Для трёх каналов можно вручную указать тип подключенного устройства, а затем применить один из трёх готовых профилей в качестве сценария работы. Для ручного режима прежде упомянутый мастер определяет нижнюю границу функционирования каждого изделия. В качестве опорной температуры (Q-Fan Source) доступно лишь два значения, а не четыре, как это было у Z97-A. Впрочем, как и прежде, все усилия разработчиков по увеличению функционального оснащения UEFI в этом вопросе превозмогает фирменный набор ПО.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Z97I-Plus довольно бодро преодолевает процесс инициализации оборудования, но если что-то необходимо поменять, то в этом с лёгкостью поможет раздел Boot.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Наполнение страницы Tools традиционно, как и недоработки, кочующие из одной платы к другой. В распоряжении у пользователя находятся восемь слотов с возможностью сохранения настроек системы. Всё ещё продукция ASUS испытывает трудности с интерпретацией возможностей нашего набора оперативной памяти, в частности — некорректно отображены сведения о XMP.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Замыкающий раздел Exit позволит выполнить сохранение настроек — полезно для пользователей, не знакомых с комбинациями горячих клавиш. Их можно узнать, нажав F1 или кликнув по полю в правом верхнем углу экрана. А по нажатию F6 можно активировать интерактивный режим настройки работы охладителей, он же вызывается и с EZ Mode. В завершении нельзя не упомянуть о замечательной возможности удостовериться в правильности внесённых изменений перед их непосредственным применением.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Рассмотренный набор инструментов позволяет преисполниться оптимизмом перед началом проведения разгонных мероприятий. Немного расстраивает упрощённый мониторинг системных параметров, особенно плохо выглядит полное отсутствие сведений о напряжении CPU Cache, которое в последних обзорах отчего-то было завышено на ряде устройств. Прочий функционал весьма богат, поэтому с настройкой системы не должно быть никаких проблем.


Комплектное ПО

На компакт-диске в наличии оказались и драйверы для адаптера беспроводных сетей, они были также включены в состав мастера по пакетной установке.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

Процедура установки прошла корректно.

ASUS Z97I-Plus

Драйверы пусть и оказались не самыми свежими, зато с работоспособностью не было никаких вопросов.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

В обзоре Z97-A я указал на отсутствие Turbo LAN в списке мастера установки фирменного ПО, а в этот раз она оказалась тут обозначена. Но попытка отметить её перед комплексной установкой сопровождалась замечанием о необходимости собственноручной установки.

ASUS Z97I-Plus

Собственно, повторяться о её роли будет излишне, всё уже было сказано в том обзоре. Важно понимать, что даже такая простая плата оказалась оснащена этим инструментом, об этом не двусмысленно указывает соответствующая реклама на коробке изделия. Все прочие фирменные утилиты сосредоточены под началом AI Suite 3.

ASUS Z97I-Plus

Wi-Fi Engine из его состава позволит настроить работу сетевого адаптера в режиме точки доступа.

ASUS Z97I-PlusASUS Z97I-Plus

Информационный модуль сведений о системных компонентах работал исправно, и, как можно заметить, с интерпретацией показаний содержимого профилей XMP проблем нет.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

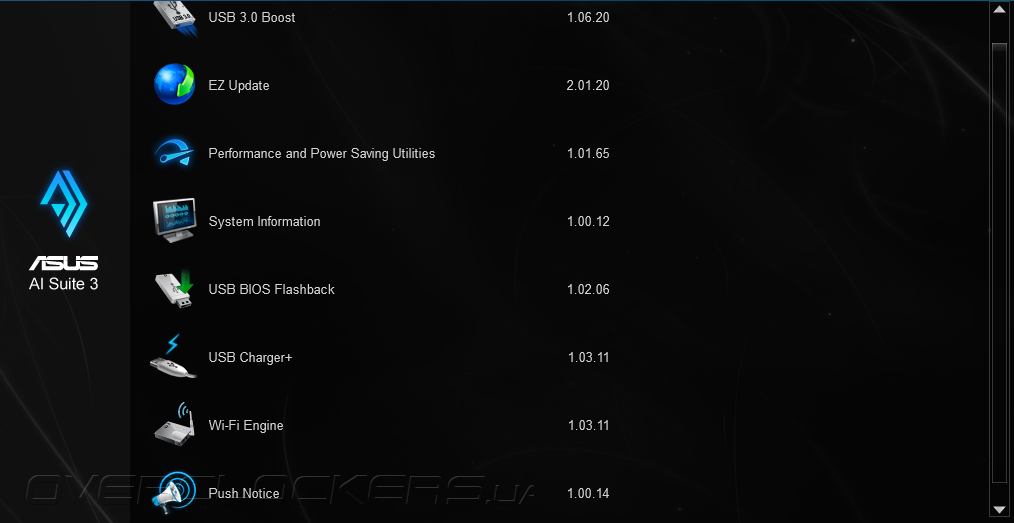

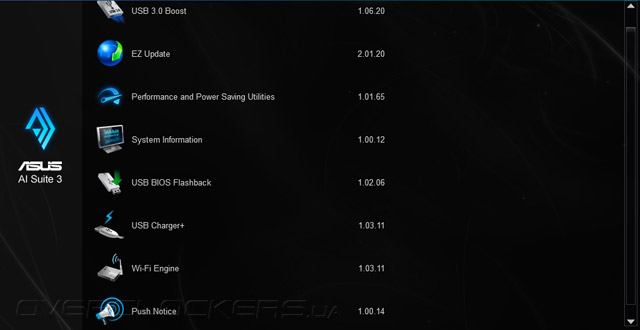

Performance and Power Saving Utilities заменили собой Dual Intelligent Processors 5. Привычные модули не подверглись угрозе исчезновения, плата лишилась лишь мастера по настройке системы в один клик, который прежде именовался как 5-Way Optimization. Их содержимое полностью повторяет наполнение UEFI, позволяя подсмотреть параметры, которые установлены на самом деле и скрываются за ничего не говорящем Auto внутри среды UEFI. Полностью работоспособен оказался и модуль по настройке работы охладителей, чья функциональность является исчерпывающей.

ASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-PlusASUS Z97I-Plus

К сожалению, фирменный комплекс никак не расширил возможности в сфере мониторинга действующих системных напряжений, а ошибка по именованию CPU Input Voltage под видом Core Voltage тянется ещё со времен продукции на базе восьмидесятой серии чипсетов.

ASUS Z97I-PlusASUS Z97I-Plus

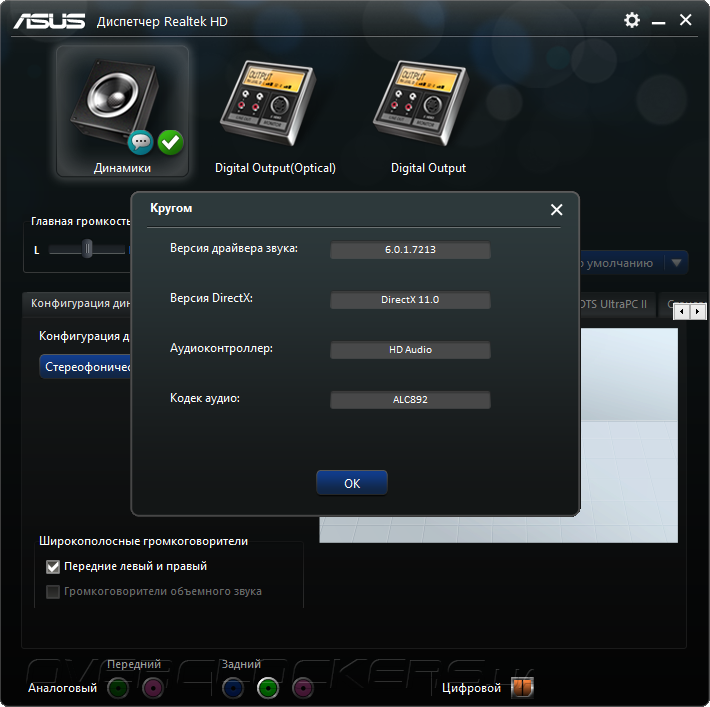

Настройки звукового адаптера имеют такие же свойства, как и у полноформатного изделия — Z97-A. Использование ОУ действительно изменяет картину звучания, в случае выбора Наушников в роли воспроизводящего устройства.

ASUS Z97I-Plus

Программная поддержка позволяет расширить грани использования обычных на первый взгляд устройств, но оверклокеры в этот раз мало чем будут обрадованы, поскольку контроль за системными напряжениями реализован буквально на базовом уровне. К мультимедийной составляющей вопросов намного меньше, а управление работой вентиляторов пригодится любой категории пользователей.
