Обзор и тестирование системной платы ASUS Maximus VI Impact формата Mini-ITX для процессоров Intel Haswell

Мы с вами уже знакомы с двумя системными платами ASUS серии Republic of Gamers для платформы Intel LGA1150 — Maximus VI Hero и Maximus VI Gene. Несмотря на различия в конструкции и возможностях расширения обе модели обладают продвинутыми наборами инструментов для повышения быстродействия, и, соответственно, обеспечивают отличный разгон процессоров Haswell. А сегодня мы предлагаем познакомиться с самым маленьким, но отнюдь не самым простым представителем линейки ROG — ASUS Maximus VI Impact.

ASUS Maximus VI Impact

Отличительной особенностью данной материнской платы является использование старшего чипсета Intel Z87, миниатюрные размеры MiniITX, а также обилие фирменных технологий, которые делают новинку интересным вариантом для построения компактной игровой платформы с возможностями серьезного оверклокинга.

Модель ASUS Maximus VI Impact
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/ 2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000* (*— OC), максимум 16 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DisplayPort, HDMI
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z87)
6 x 2.0 (4 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 4 каналов SATA 6 Гбит/с (Intel Z87)
eSATA 1 x eSATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук ROG SupremeFX Impact (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I217V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор MicroATX
Размеры, мм 170 x 170
Дополнительные возможности ASUS Q-LED, DirectKey, MemOK!, mPCIe Combo II, ROG Connect, USB BIOS Flashback, индикатор кодов POST, кнопки включения и перегрузки, адаптер Wi-Fi (IEEE 802.11a/b/g/n/ac) + Bluetooth 4.0


Комплект поставки

Потенциальные покупатели получат Maximus VI Impact в небольшой коробке, дизайн которой невозможно перепутать с другими моделями ASUS. Как и все представители линейки Republic of Gamers, упаковка новинки раскрашена в агрессивные алые цвета и отличается строгим оформлением.

ASUS Maximus VI Impact

С обратной стороны коробки находятся схематическое изображение разъемов задней панели и краткая спецификация системной платы, а также описание основных технических решений, использованных в конструкции ASUS Maximus VI Impact.

ASUS Maximus VI Impact

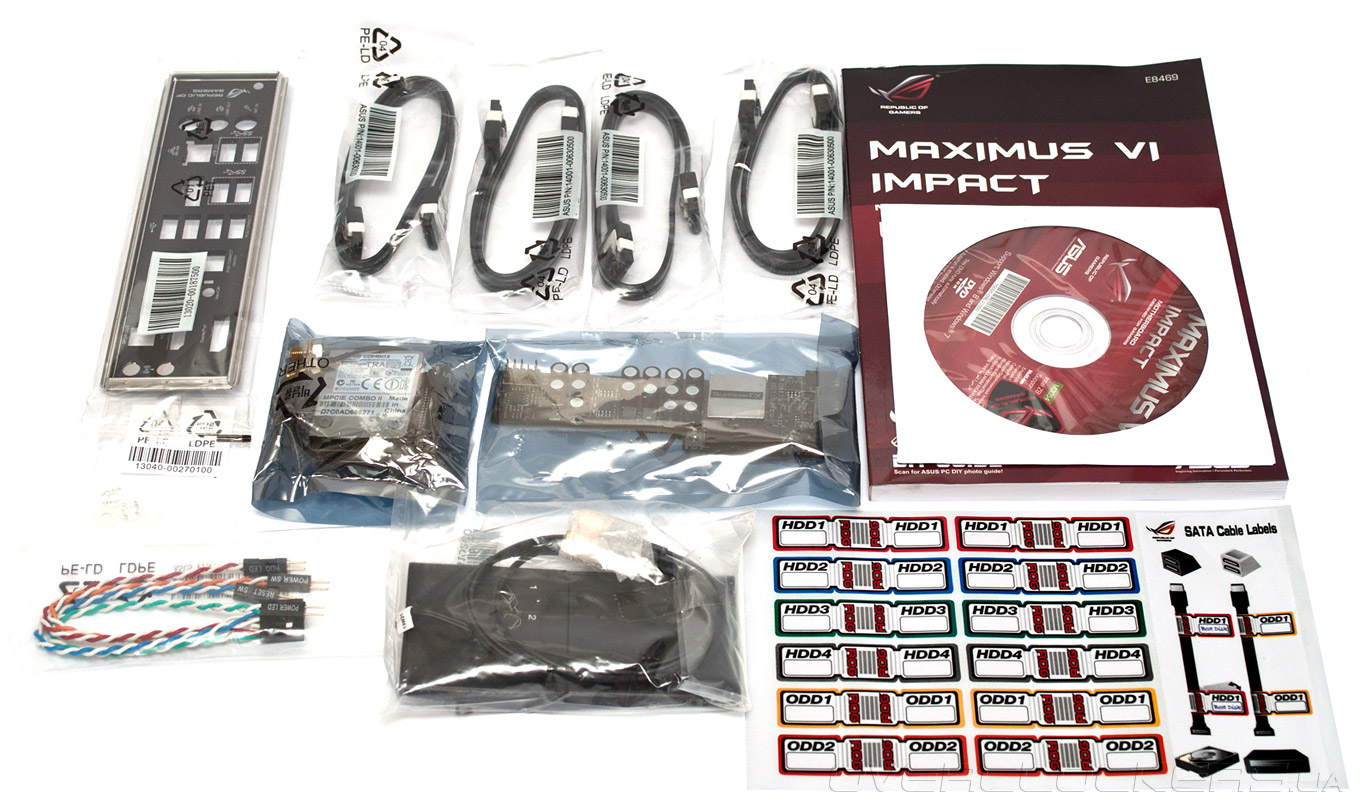

Комплект поставки новинки состоит из:
  • четырех кабелей SATA 6 Гбит/с;
  • заглушки на заднюю панель I/O Shield;
  • звуковой карты SupremeFX Impact;
  • удлинителя для подключения разъемов передней панели ASUS Q-Cable;
  • дочерней платы mPCIe Combo II с предустановленным адаптером беспроводных сетей;
  • антенны Wi-Fi (2T2R);
  • набора силиконовых шайб для установки усилительных пластин кулеров;
  • DVD-диска с драйверами и комплектным ПО;
  • руководства пользователя;
  • комплекта наклеек для маркировки кабелей SATA;
  • наклейки на системный блок.
ASUS Maximus VI Impact

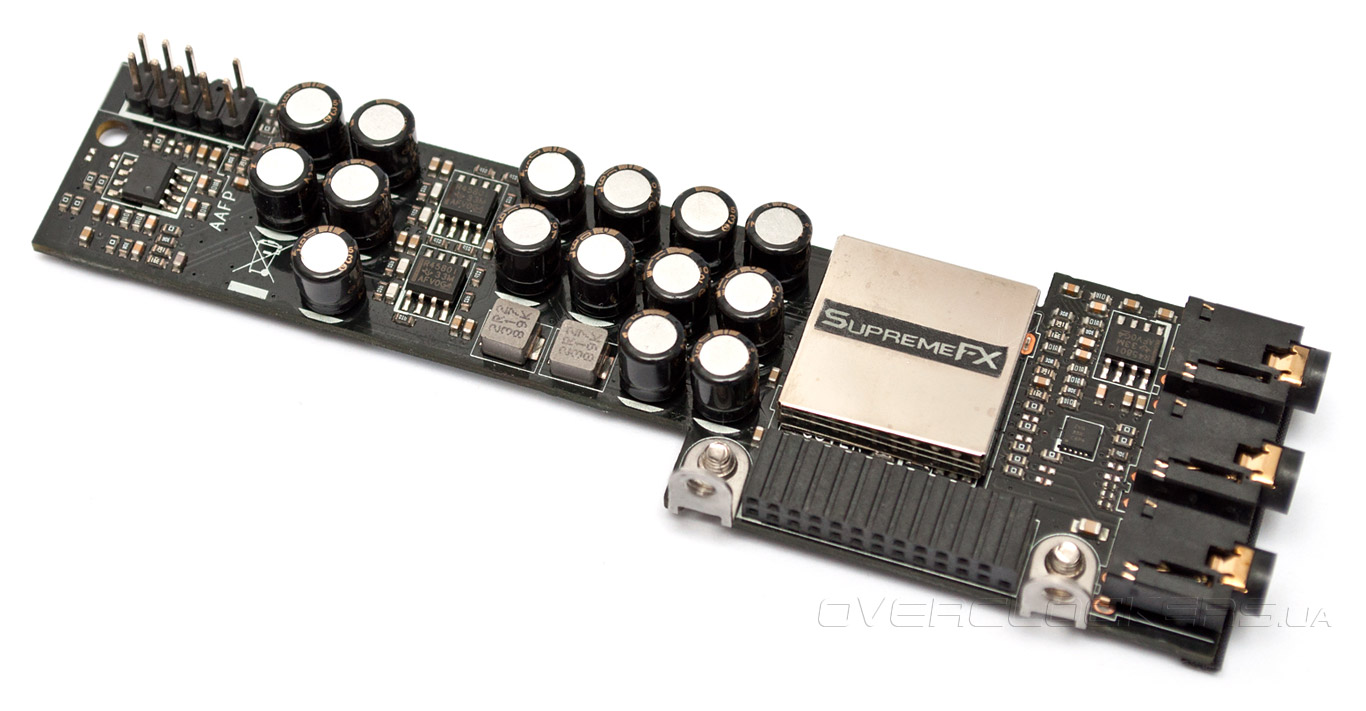

По сравнению с большинством конкурентов, комплект поставки может считаться богатым, забота о пользователе проявляется в мелочах, например, присутствует удлинитель для подключения разъемов передней панели ASUS Q-Cable, который пригодится в случае установки массивного кулера. Самым неожиданным из аксессуаров ASUS Maximus VI Impact является звуковая карта ROG SupremeFX Impact. Несмотря на дискретное исполнение, она представляет собой часть системной платы, вынесенную на отдельный кусок текстолита. Помимо экономии места на РСВ такое решение особых преимуществ не обеспечивает, но, благодаря использованию продвинутого HD-аудиокодека Realtek ALC1150 и качественной элементной базы можно рассчитывать на неплохое качество звучания.

ASUS Maximus VI Impact

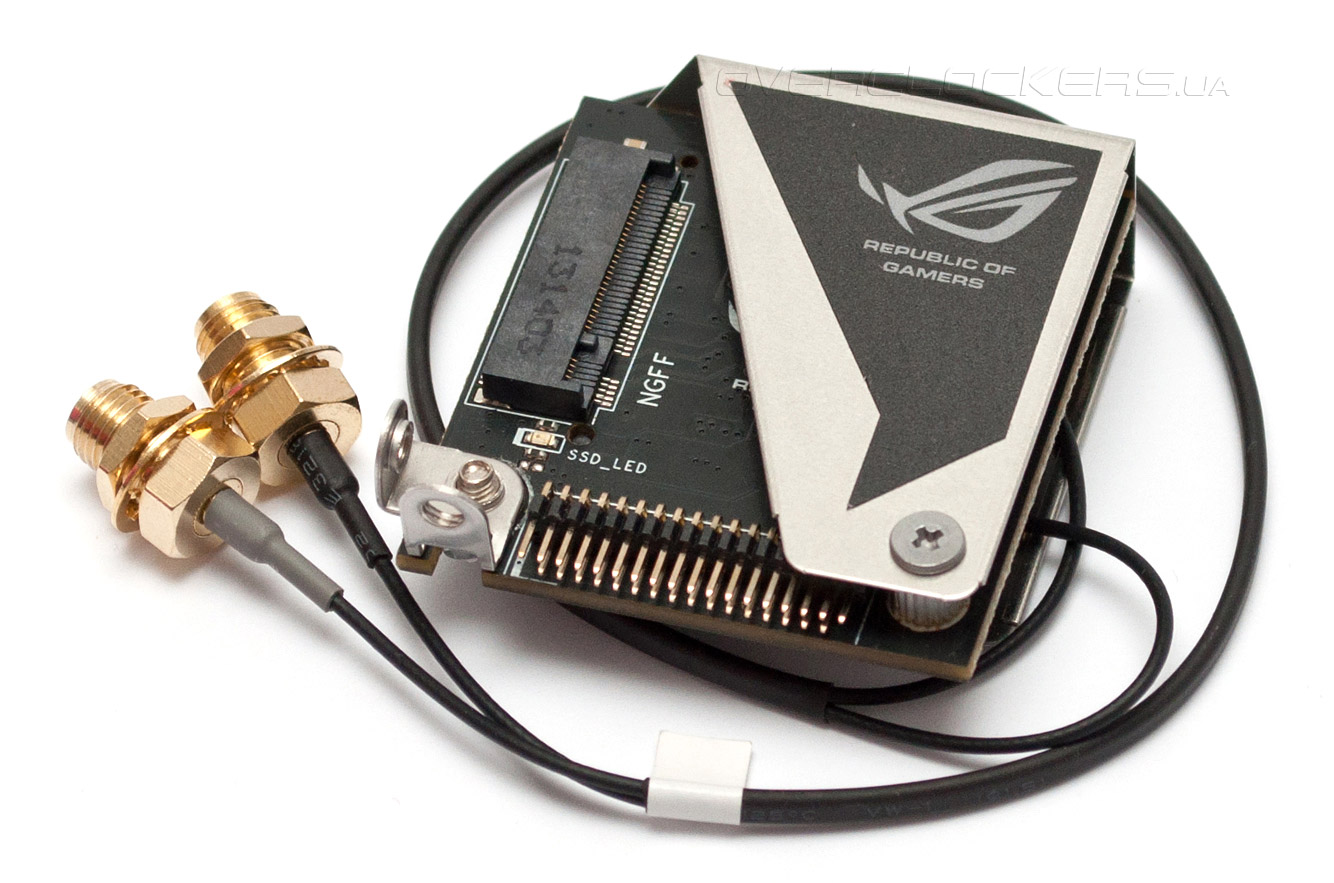

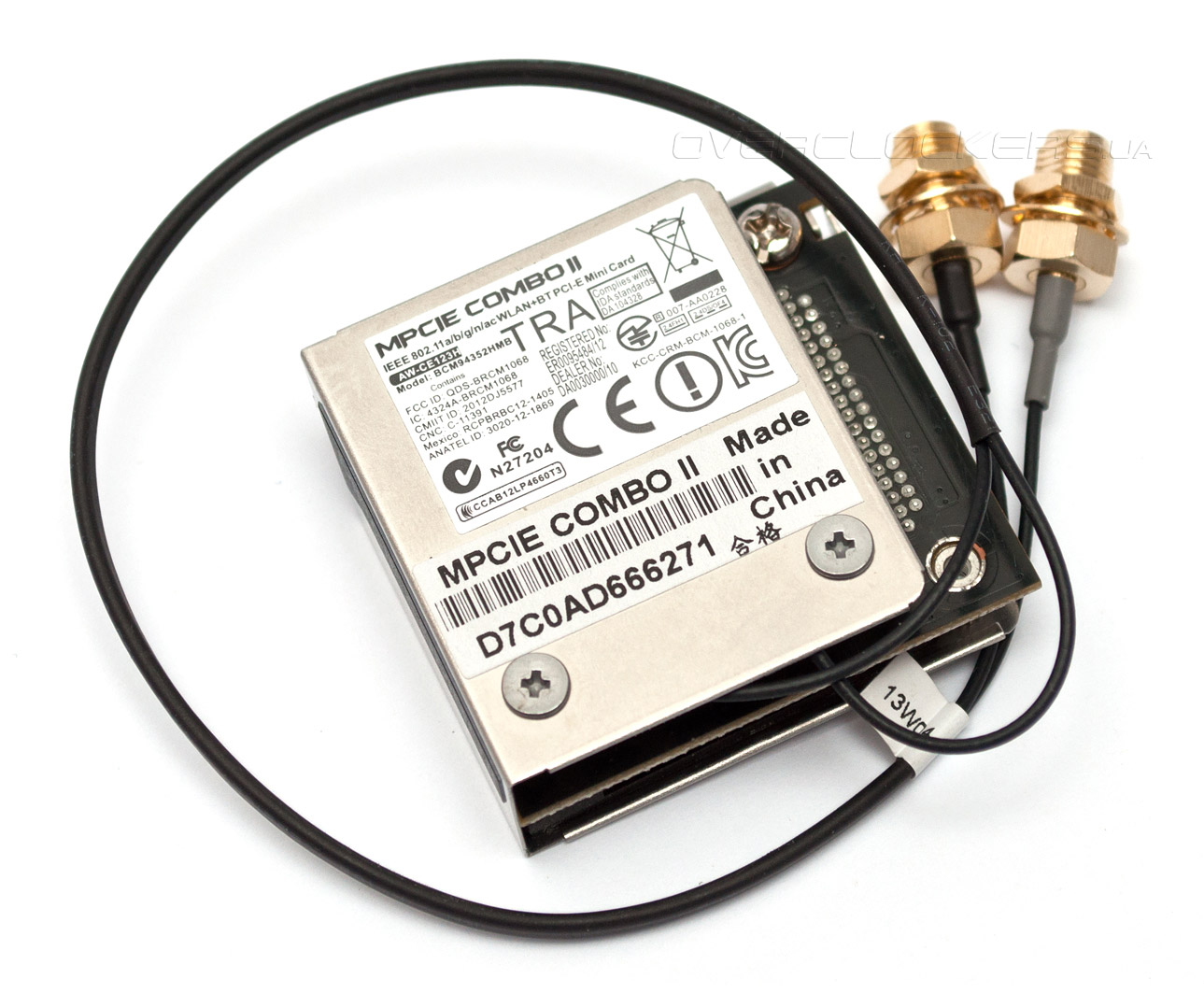

В комплекте поставки новинки присутствует дочерняя плата mPCIe Combo II, позволяющая расширить функциональность Maximus VI Impact за счет порта M.2 (NGFF, Next Generation Form Factor), предназначенного для установки миниатюрных SSD-накопителей, и слота mini-PCI Express 2.0 x1.

ASUS Maximus VI Impact

Разъем mini-PCI-E изначально занят адаптером беспроводных сетей AzureWave AW-CE123H на чипе Broadcom BCM4352, который поддерживает работу в сетях Wi-Fi и Bluetooth.

ASUS Maximus VI Impact

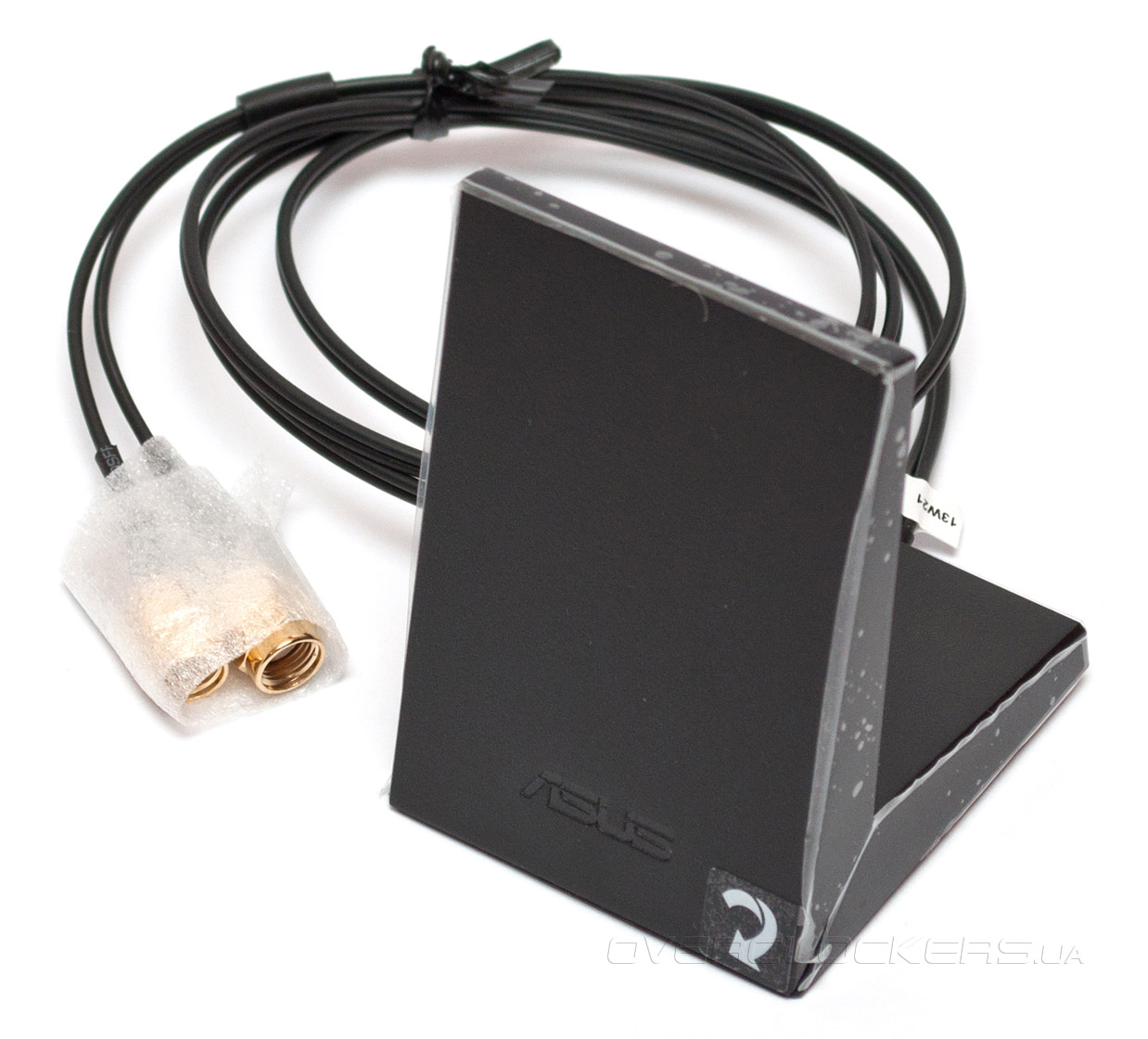

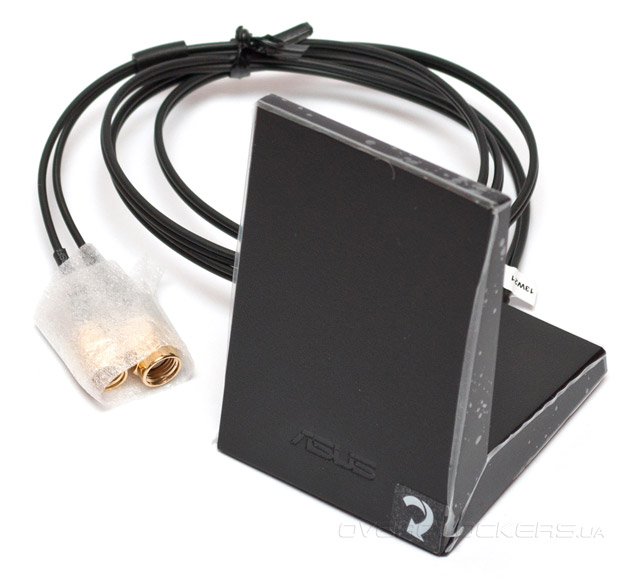

Также, в комплекте с материнской платой предлагается антенна Wi-Fi, способная работать в режиме 2T2R (2 Transmitters, 2 Receivers).

ASUS Maximus VI Impact


Дизайн

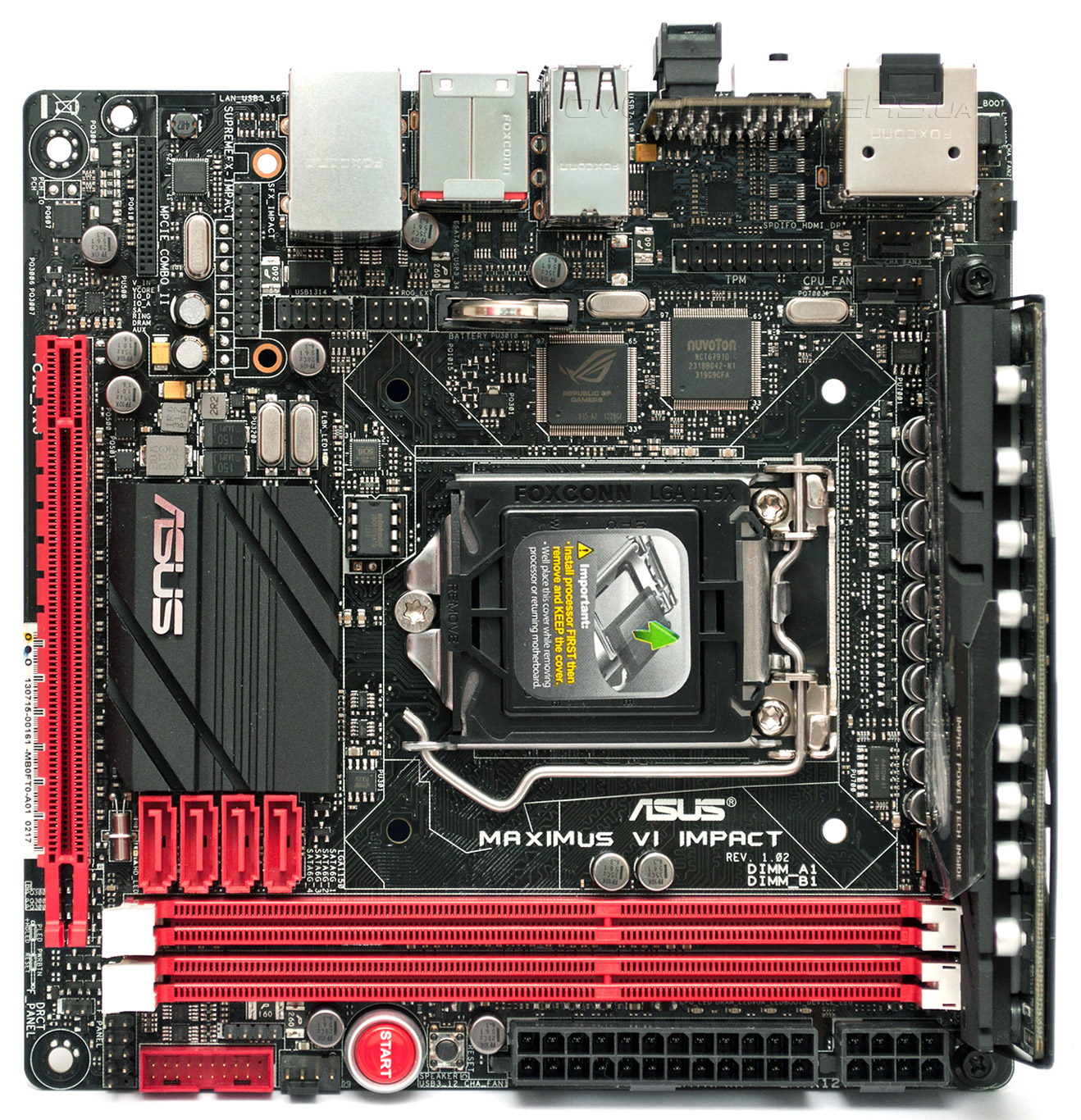

Даже для системной платы формата Mini-ITX ASUS Maximus VI Impact выглядит достаточно необычно. Её размеры полностью соответствуют стандарту — 170х170 мм, но компоновка существенно отличается от моделей конкурентов. Это касается, прежде всего, цифровой подсистемы питания Impact Power, которая вынесена на дочернюю плату, что позволило поместить процессорный разъем на максимальном расстоянии от слота PCI Express 3.0 x16. Maximus VI Impact оснащена всего двумя слотами DIMM, в которые можно установить пару модулей ОЗУ DDR3 SDRAM суммарным объемом 16 ГБ и с тактовой частотой до 3000 МГц в режиме разгона.

ASUS Maximus VI Impact

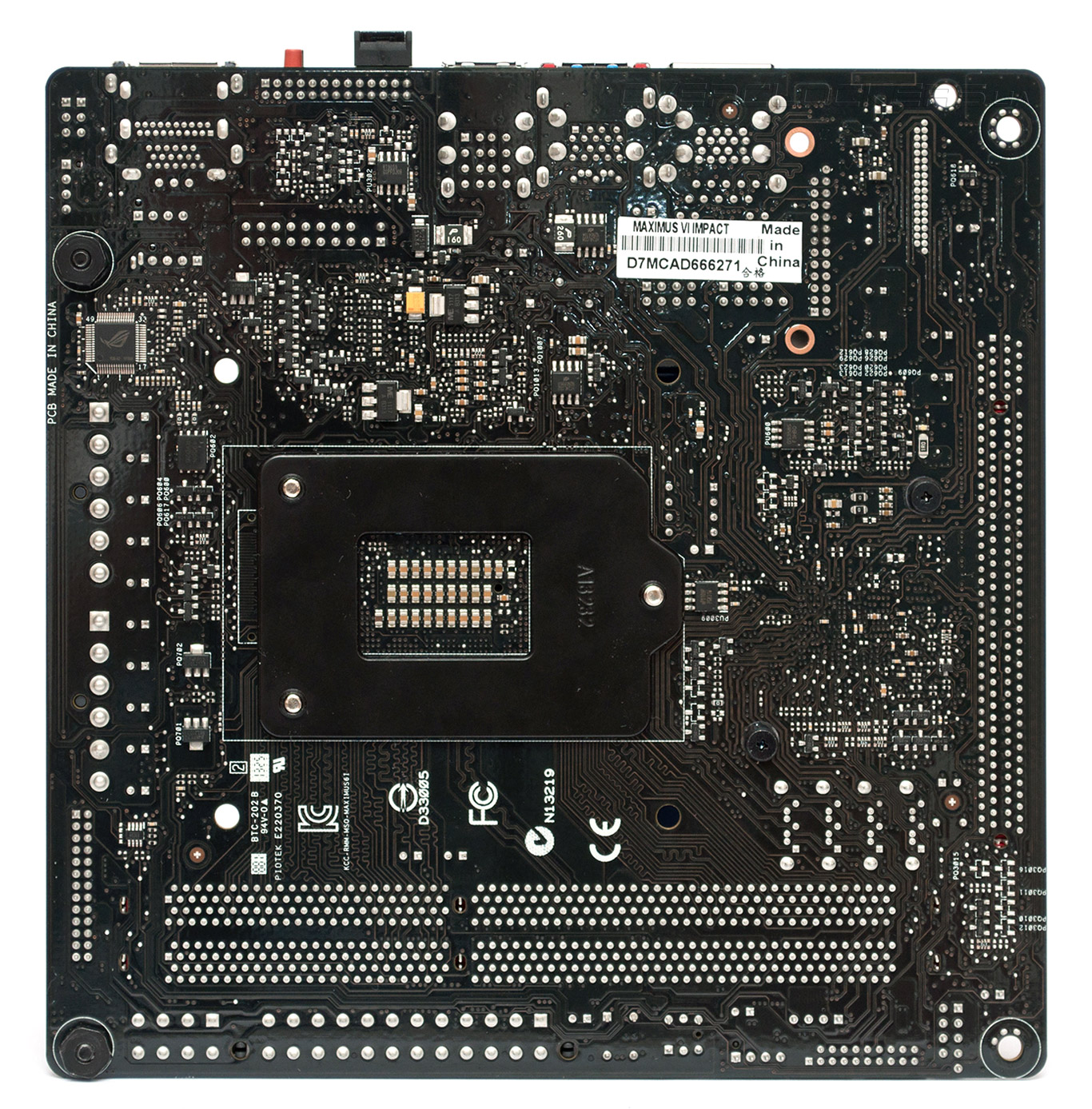

С обратной стороны РСВ можно увидеть целую россыпь радиоэлектронных компонентов, но их расположение в области центрального процессора продумано до мелочей, так что они не должны помешать монтажу усилительных пластин систем охлаждения.

ASUS Maximus VI Impact

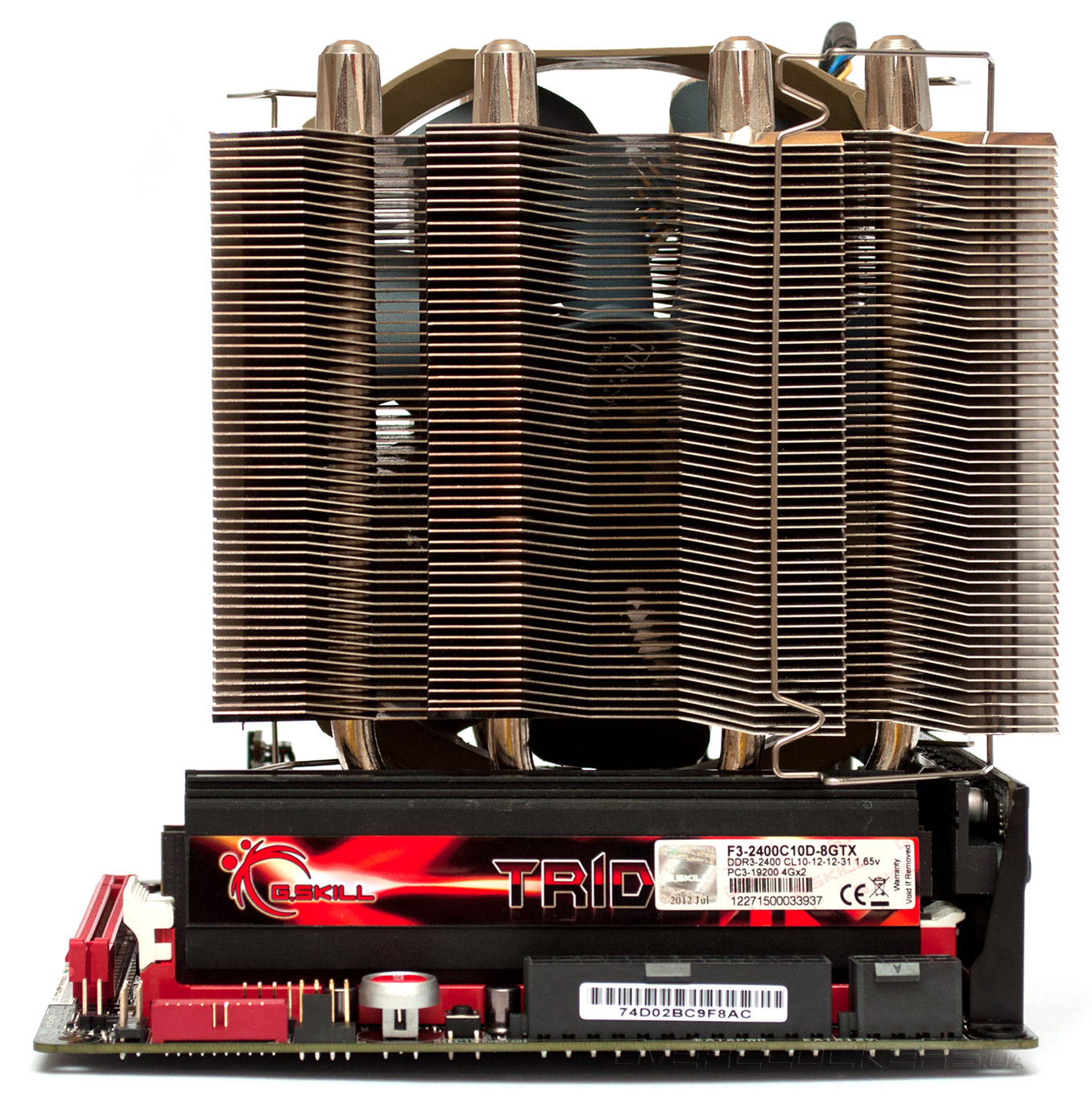

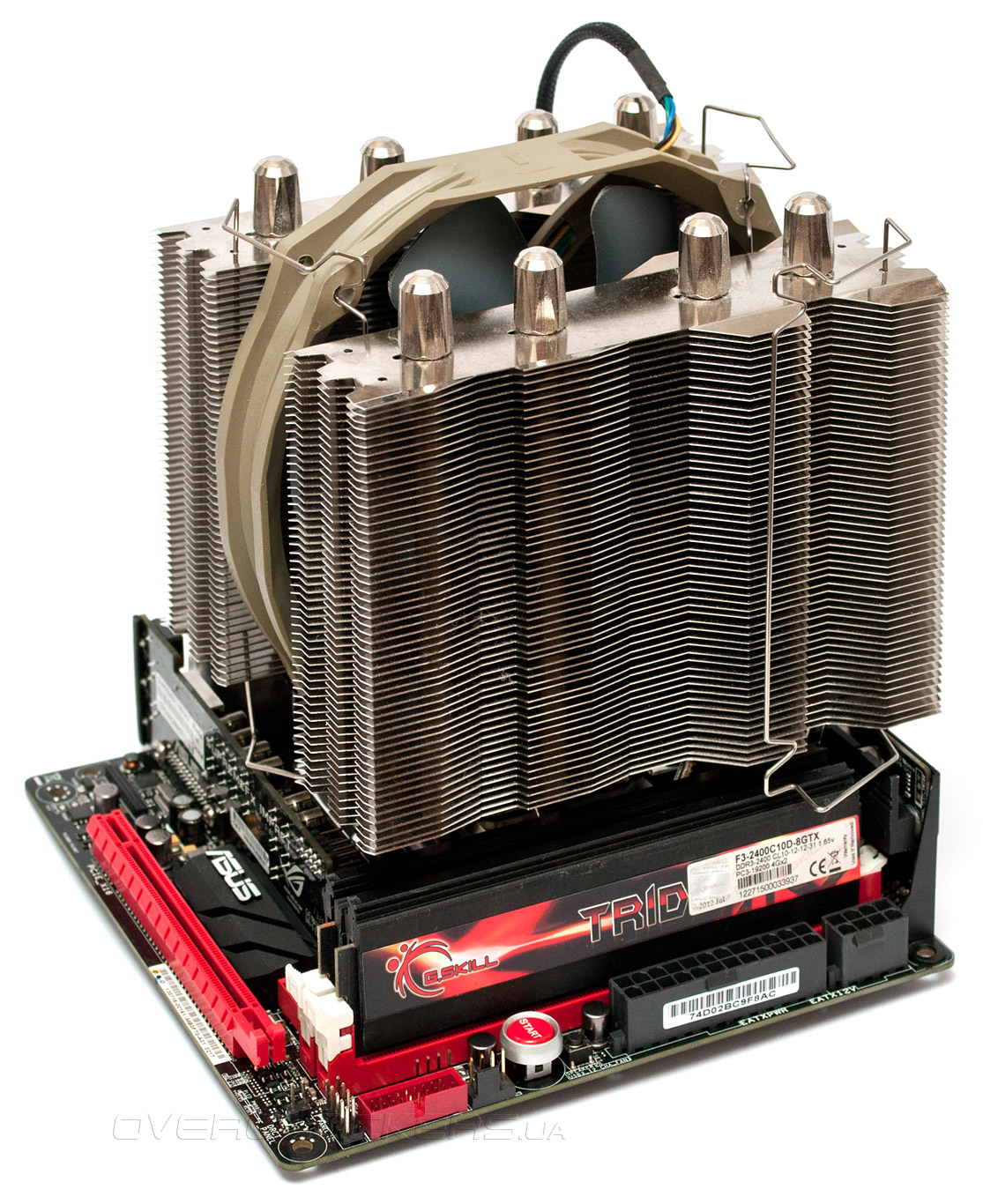

Именно поэтому Maximus VI Impact — первая системная плата MiniITX, которая позволила установить супер-кулер Thermalright Silver Arrow.

ASUS Maximus VI Impact

При этом система охлаждения оставила достаточно свободного места над разъемом PCI Express 3.0 x16 для инсталляции видеокарты.

ASUS Maximus VI Impact

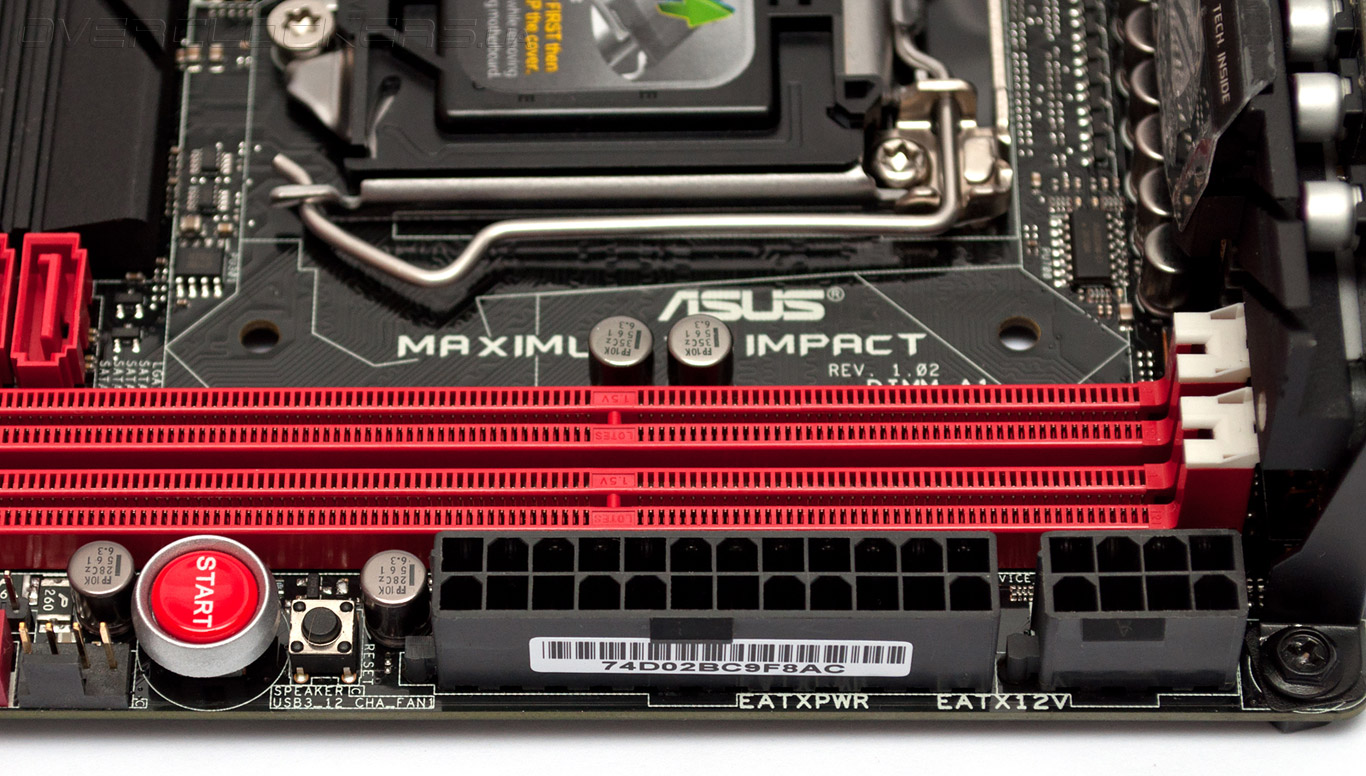

Необычная компоновка отразилась и на расположении разъемов питания, оба они — ATX24 и восьмиконтактный EPS12V — расположены вдоль слотов DIMM. Рядом с разъемами оперативной памяти находятся кнопки включения и перегрузки. Это очень здорово, но, право, нам сложно представить новинку в составе открытого стенда.

ASUS Maximus VI Impact

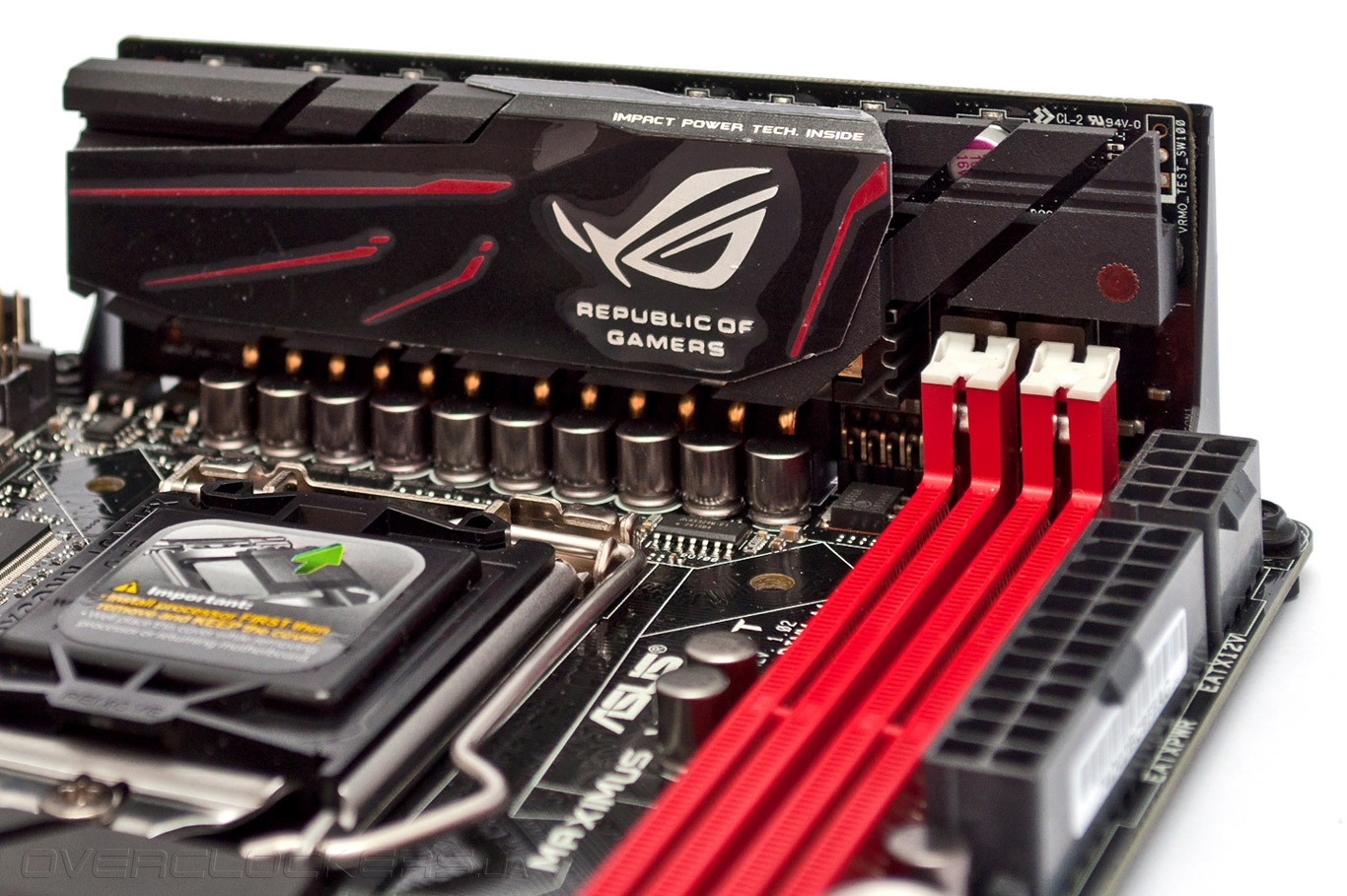

Силовая подсистема Impact Power расположена перпендикулярно плоскости «материнки». Массивный радиатор занимает большую часть поверхности дочерней платы, он обладает достаточной эффективностью для работы в штатном режиме, но при разгоне следует позаботиться о его дополнительном обдуве.

ASUS Maximus VI Impact

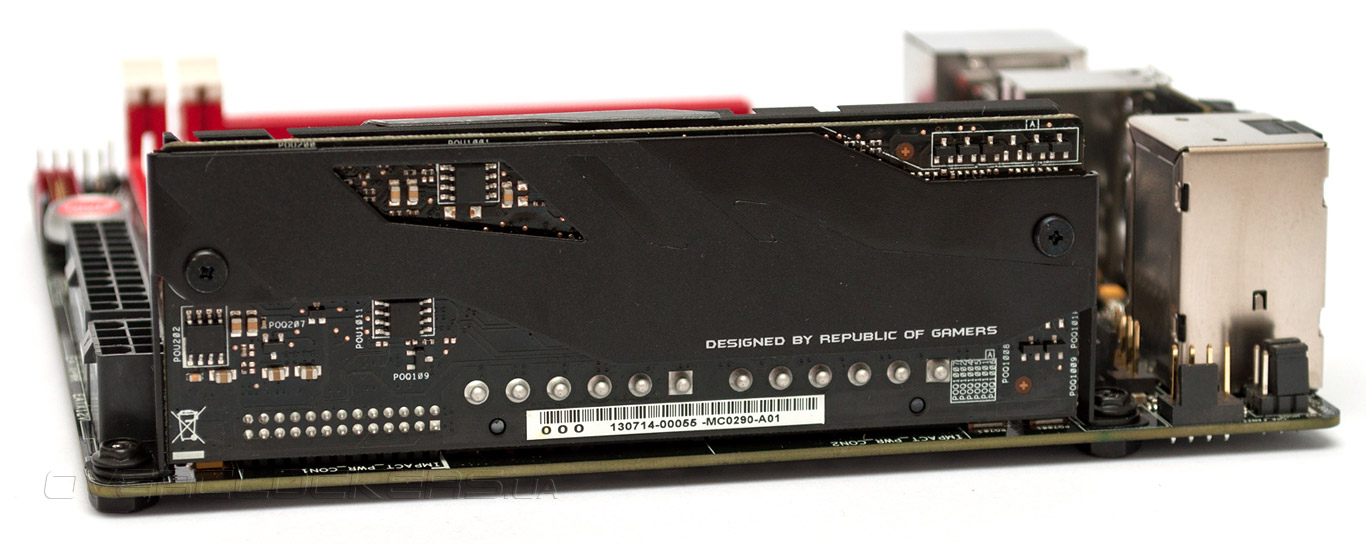

С обратной стороны Impact power присутствует металлическая пластина, которая одновременно служит каркасом жесткости и отводит избыточно тепло от подсистемы питания.

ASUS Maximus VI Impact

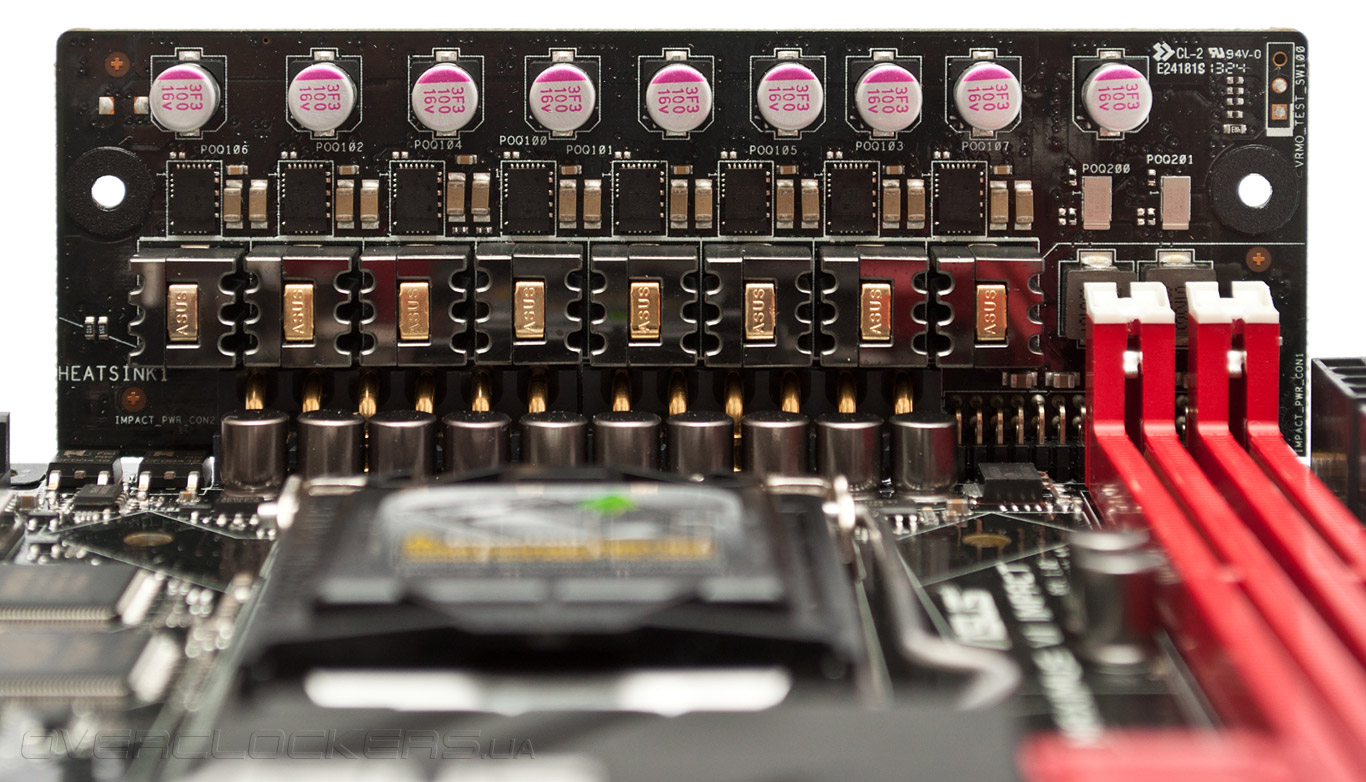

После снятия радиаторов обнаруживается, что силовая подсистема ASUS Maximus VI Impact насчитывает восемь фаз, формирующих напряжение на центральном процессоре, а еще два отдельных канала отвечают за электропитание модулей ОЗУ. В качестве силовых элементов применены интегральные сборки, объединяющие пару MOSFET и микросхему-драйвер.

ASUS Maximus VI Impact

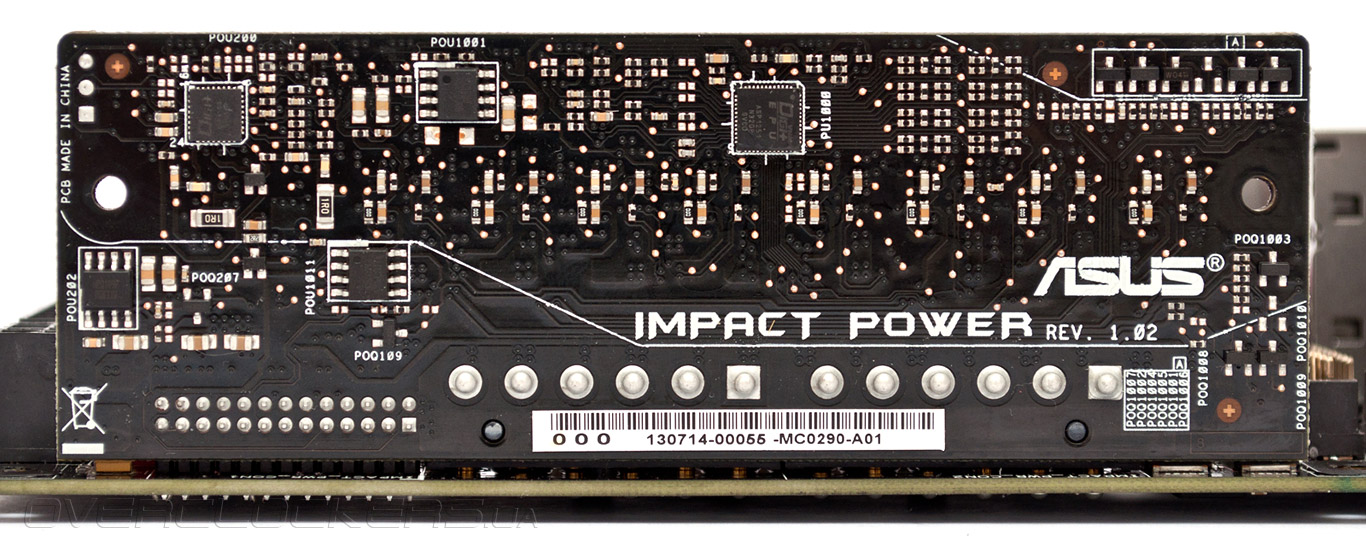

C обратной стороны дочерней платы преобразователя напряжения находятся ШИМ-контроллер DIGI+ EPU, управляющий VRM центрального процессора, а также несколько вспомогательных компонентов. По большому счету, греться здесь нечему, поэтому, дополнительное охлаждение с обратной стороны Impact Power не требуется.

ASUS Maximus VI Impact

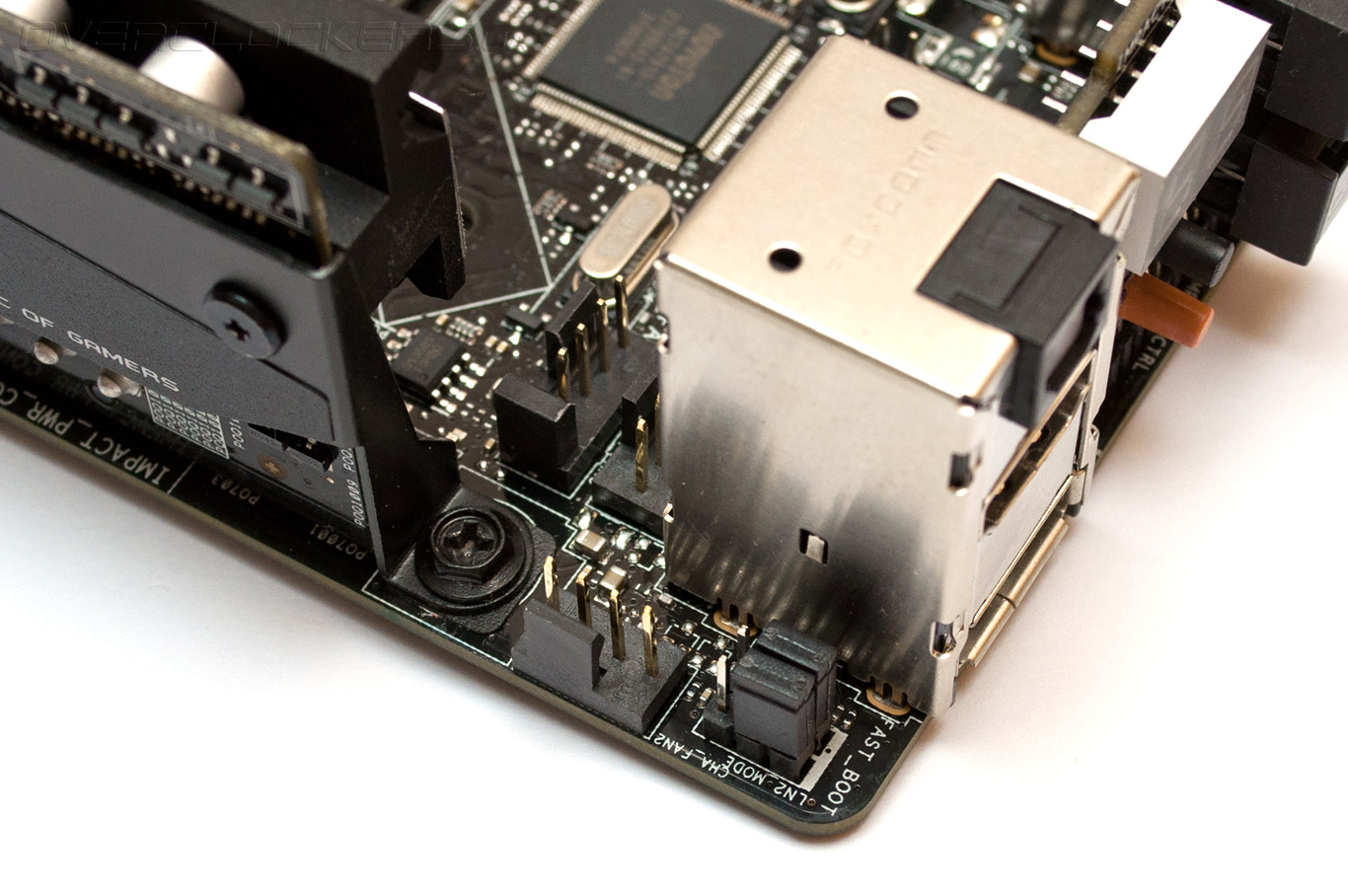

Помимо аппаратных кнопок на поверхности печатной платы ASUS Maximus VI Gene имеется пара джамперов, оба они находятся вблизи разъемов задней панели. Перемычка FAST_BOOT включает аппаратный режим ускоренной загрузки, а джампер LN2_MODE активирует оптимизации прошивки для работы при отрицательных температурах.

ASUS Maximus VI Impact

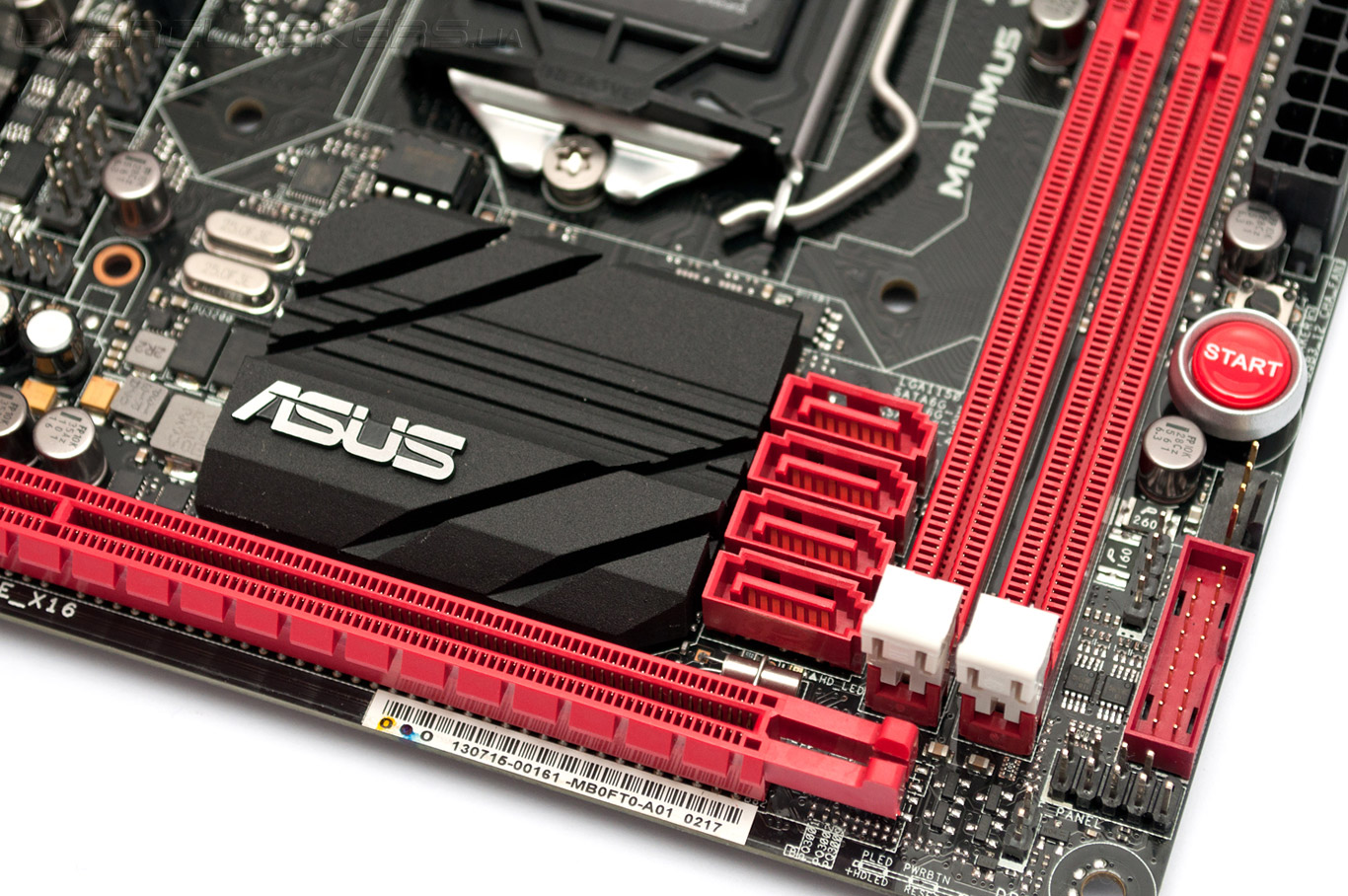

Материнская плата оснащена четырьмя разъемами с поддержкой ШИМ для подключения вентиляторов. Микросхема системной логики охлаждается миниатюрным радиатором, рядом с которым находятся четыре разъема SATA 6 Гбит/с, подключенных к чипсету Intel Z87. Оставшиеся два канала распределены следующим образом: один из них выведен на заднюю панель в виде порта eSATA 6 Гбит/с, а второй задействован для работы слота M.2 на дочерней плате mPCIe Combo II.

ASUS Maximus VI Impact

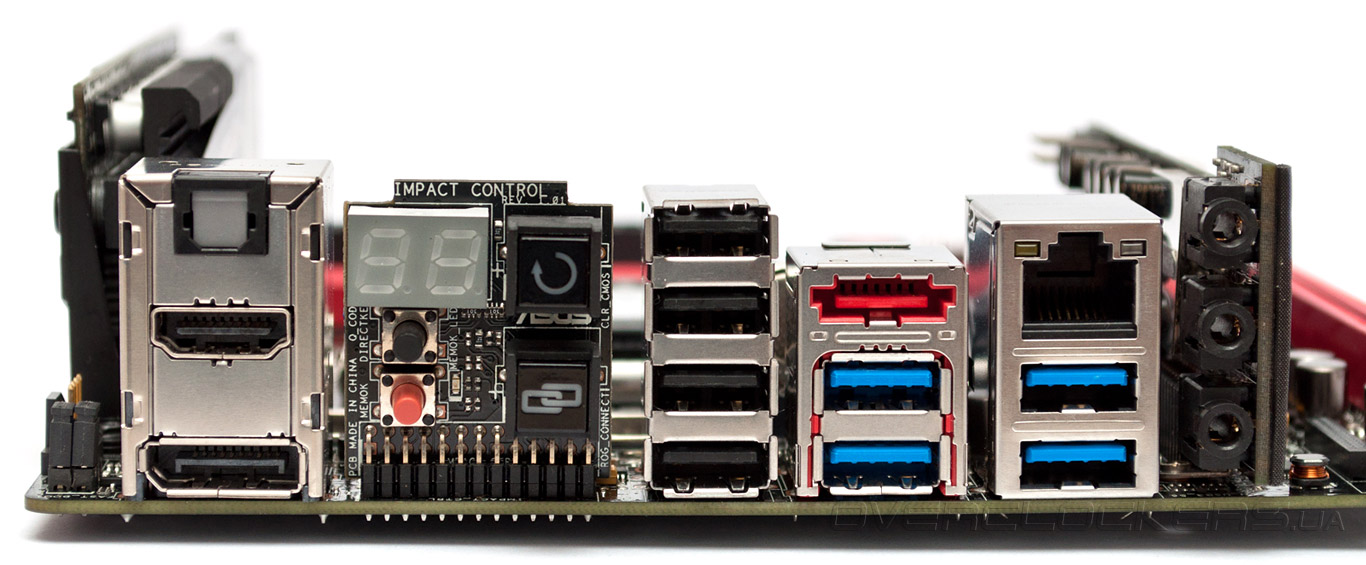

Рядом с портами SATA находится внутренний разъем USB 3.0, предназначенный для подключения двух устройств, а еще четыре чипсетных канала USB 3.0 выведены на заднюю панель. За работу сети Gigabit Ethernet отвечает контролер Intel I217V. В итоге, на задней панели Maximus VI Impact расположились:
  • видеовыходы DisplaPort и HDMI;
  • оптический выход S/PDIF;
  • кнопки Clear CMOS и ROG Connect;
  • светодиодный индикатор кодов POST;
  • кнопки MEM_OK и DIRECTKEY;
  • четыре разъема USB 2.0;
  • один eSATA 6 Гбит/с;
  • четыре порта USB 3.0;
  • сетевой разъем RJ-45;
  • три аналоговых аудиовыхода.
ASUS Maximus VI Impact

Мы всецело поддерживаем решение конструкторов ASUS расположить на задней панели светодиодный индикатор кодов POST, а также кнопки MEM_OK и DIRECTKEY, которые предназначены для запуска системы при установке нерабочих параметров ОЗУ и автоматического входа в меню настройки после запуска системы соответственно. При такой конфигурации кнопки и индикатор будут доступны даже после установки платы в миниатюрный корпус. Также отметим фирменную особенность системных плат ASUS семейства Republic of Gamers — функцию ROG Connect, дающую возможность удаленного аппаратного мониторинга и управления разгоном. Увы, как и Maximus VI Gene, в комплект поставки новинки «забыли» вложить соответствующий кабель.
