Обзор миниатюрной материнской платы ASUS Z97I-Plus для процессоров Intel Haswell

Вслед за незаурядными Maximus VI Impact и Z87I-Pro специалисты компании ASUS расширили свой ассортимент более доступной моделью — Z97I-Plus — для процессоров Intel Haswell. Модуль VRM теперь разместился на основной плате, став более простым, но при этом его всё равно сопровождает массивный, как для габаритов самого устройства, радиатор.

Z87I-Pro оставила определённые вопросы при испытаниях её оверклокерских способностей, тем интересней будет взглянуть на имеющиеся возможности более младшей модели, к тому же уникальное расположение процессорного гнезда позволяет использовать весьма габаритные системы охлаждения. Чуть больше внимания уделено звуковому кодеку, из-за чего адаптер беспроводных сетей теперь представляет собой типичную модель с типом гнезда mini PCI-E. Кроме него, современное M.2 размещено на тыльной стороне PCB; его предназначение очевидно — подключение скоростного накопителя, поэтому уменьшенное до четырёх число гнёзд SATA не должно расстраивать потенциального покупателя.

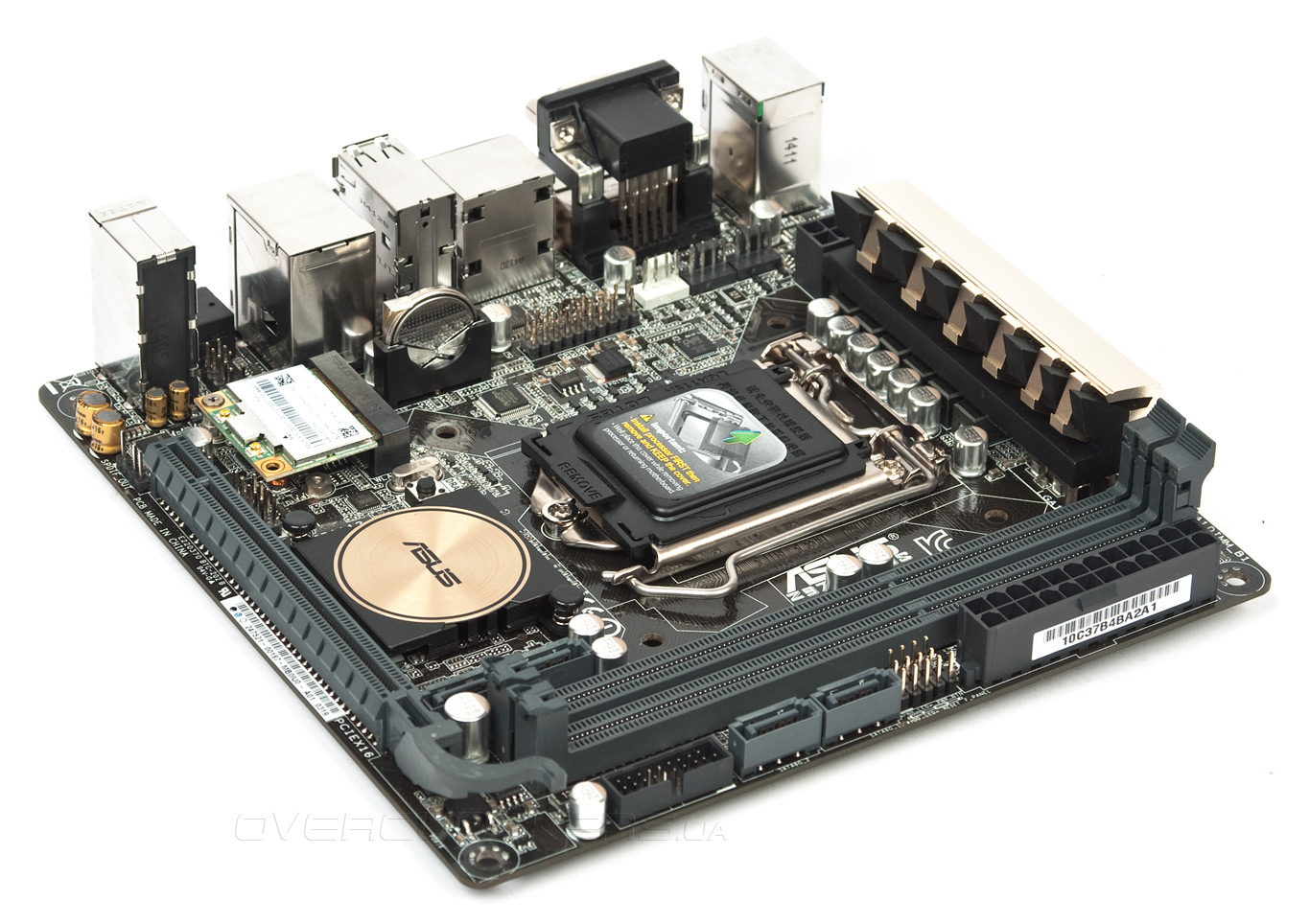

ASUS Z97I-Plus

Иными словами, изделие представляет собой полноценную модель современной материнской платы на основе Intel Z97, выполненную в компактных размерах.

Модель ASUS Z97I-Plus
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/2933*/3000*/3100*/3200*(OC), максимум 16 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 1 x PCI Express 2.0 x2
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы DisplayPort 1.2, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
6 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express
Serial ATA 4 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC892 (7.1, HDA)
Texas Instruments NE5532
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I218V (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Wi-Fi 2.4/5 GHz (802.11a/b/g/n/ac), Bluetooth 4.0, комплектация двухдиапазонной выносной антенной, фирменные утилиты ASUS Wi-Fi GO! и Wi-Fi Engine (Client Mode, AP Mode), кнопка MemOK! на плате, возможность подключения TPM-модуля


Упаковка и комплектация

Общие габариты упаковки остались схожи с применяемыми для упомянутых старших моделей, но при этом неожиданно информативность лицевой части оказалась совершенно невнятной.

ASUS Z97I-Plus

На дне красуется фото платы в удачно подобранном ракурсе, под ним находится таблица с весьма подробными характеристиками. Основные акценты сделаны на надёжности изделия и большом наборе протестированного оборудования, в результате чего заявлена отличная совместимость с этим множеством. Отдельно акцент сделан на применении операционного усилителя (скрыт за сетевым адаптером беспроводных сетей), роль которого досталась NE5532 от Texas Instruments. Кроме этого произведена, на мой взгляд, не сильно удачная реклама программного комплекса Turbo LAN.

ASUS Z97I-Plus

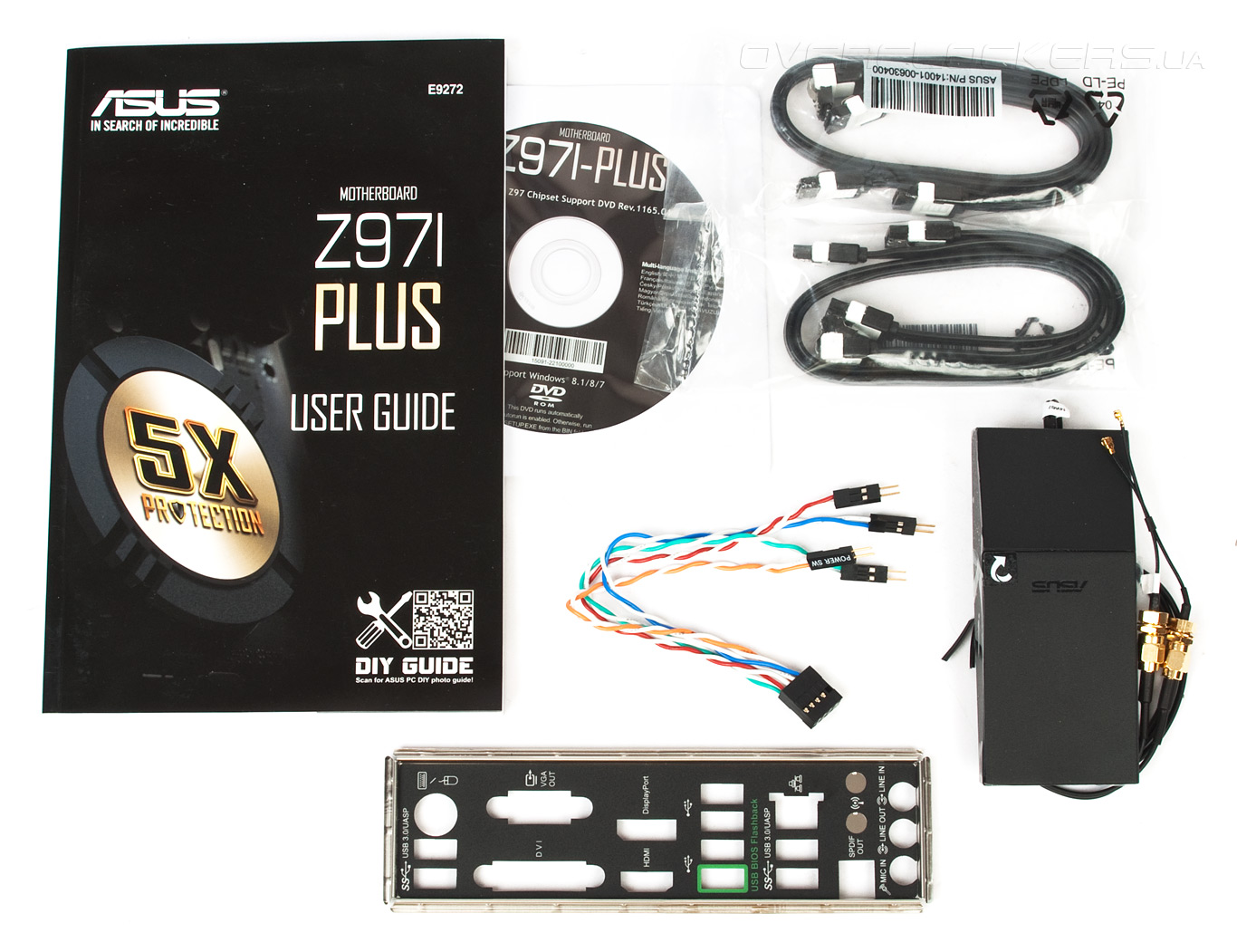

Вместе с платой поставляется набор, во многом похожий на комплект из состава ASUS Z87I-Pro:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке). Здесь также находится руководство по программным продуктам;
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;

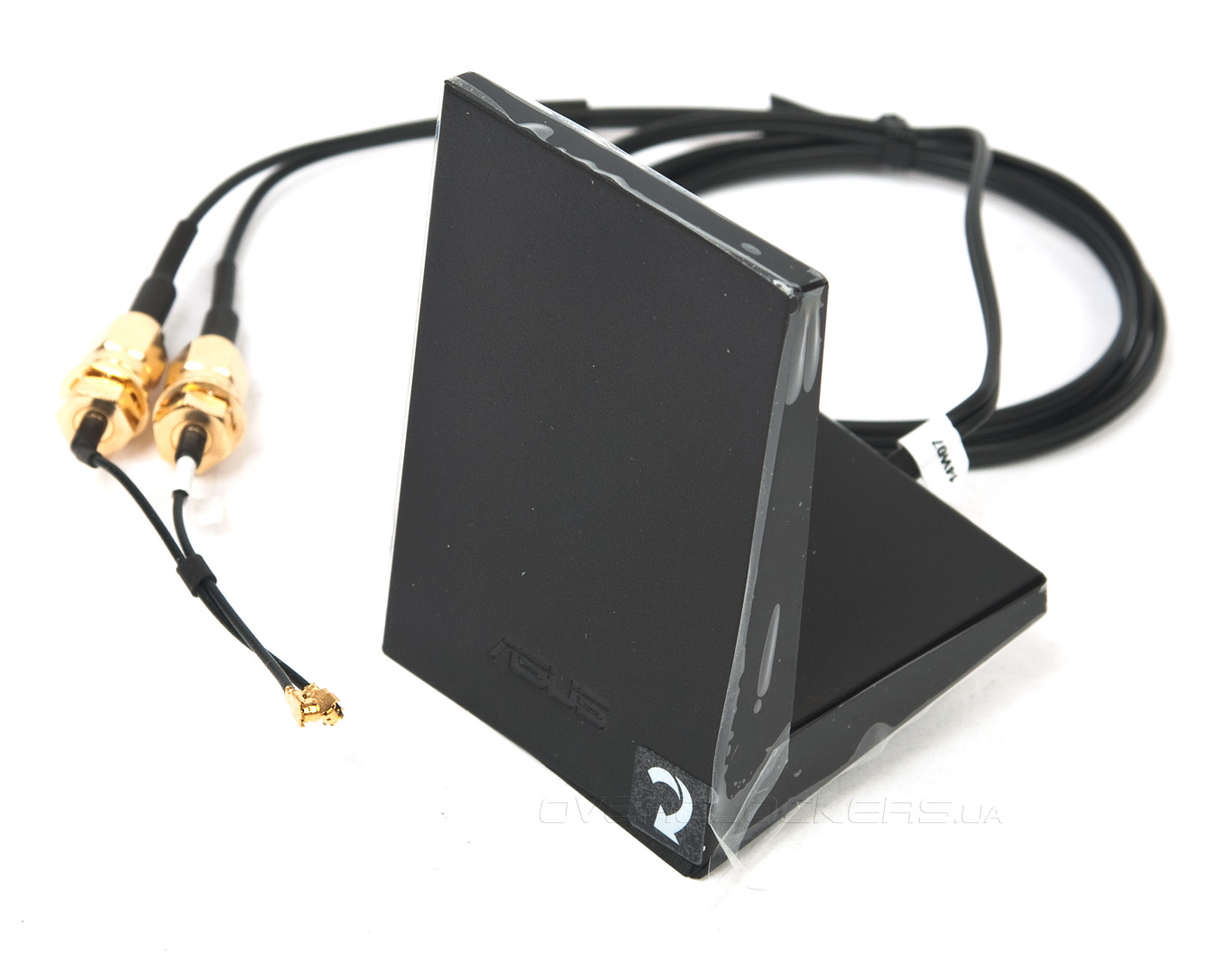

  • выносная Wi-Fi-антенна с возможностью фиксации лишь одного положения, оснащенная подставкой с вмонтированным магнитом;
  • выносной переходник для удобного подключения органов управления и индикации передней панели корпуса.
ASUS Z97I-Plus

О качестве антенны мы уже всё знаем — изделие добротное, весьма полезное в использовании. Правда, теперь придётся быть готовым к монтажу фиксирующих клипс и последующем крепеже другой части переходника к заглушке на заднюю панель. Операции весьма кропотливые и требующие аккуратности.

ASUS Z97I-Plus


Внешний вид и функциональность

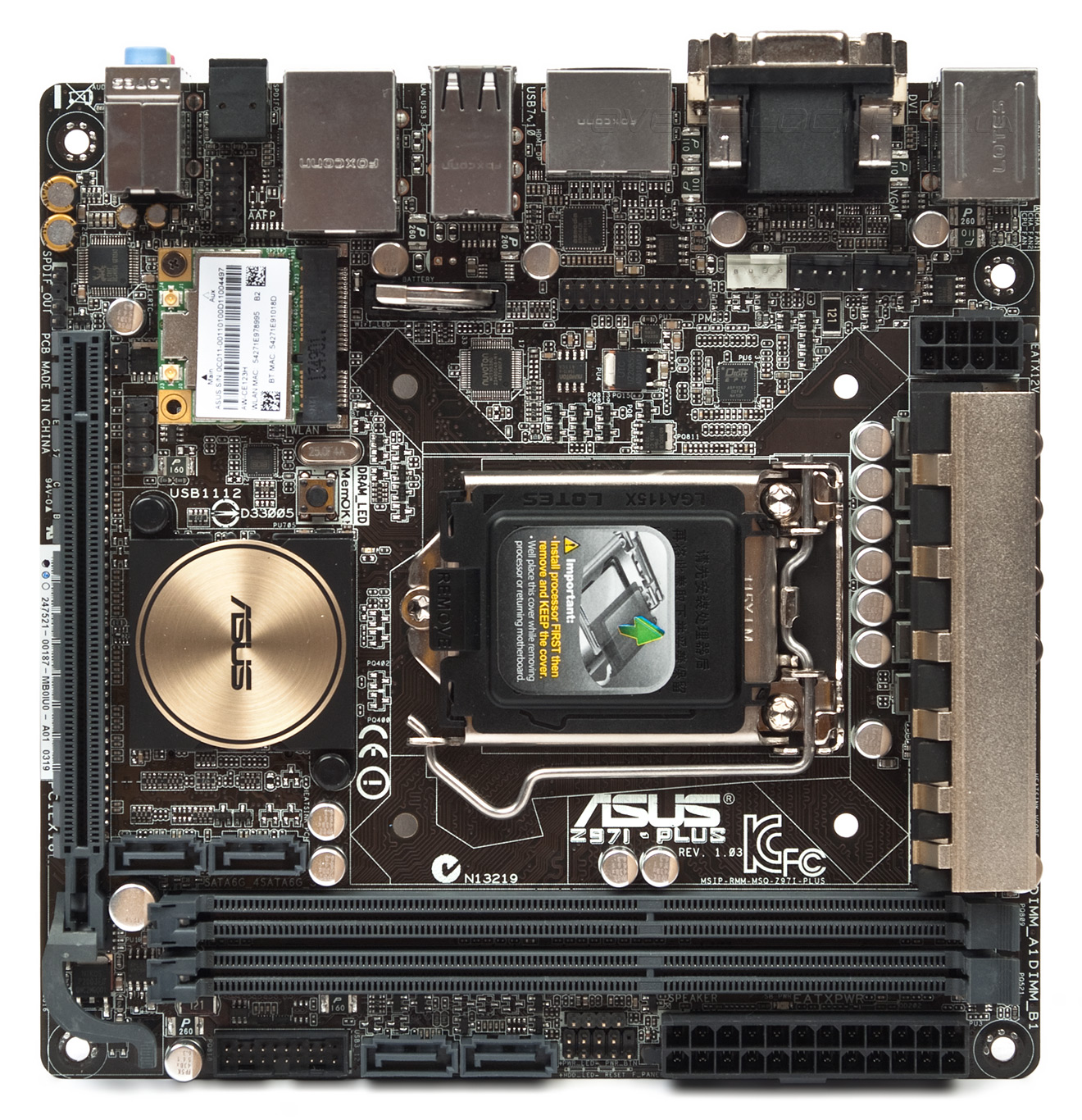

Из неочевидных факторов хочется отметить тип микросхемы ПЗУ: она находится под небольшой платой беспроводных адаптеров и, к сожалению, припаяна к плате, а не фиксируется в DIP-кроватке, как это было прежде. Во всём остальном плата абсолютно типична, узнаётся её принадлежность к лагерю ASUS. Например, весьма красноречивой в этом выступает кнопка MemOK!, для которой даже здесь отыскали место. Ближе к сокету находится и соответствующий светодиод красного свечения.

ASUS Z97I-Plus

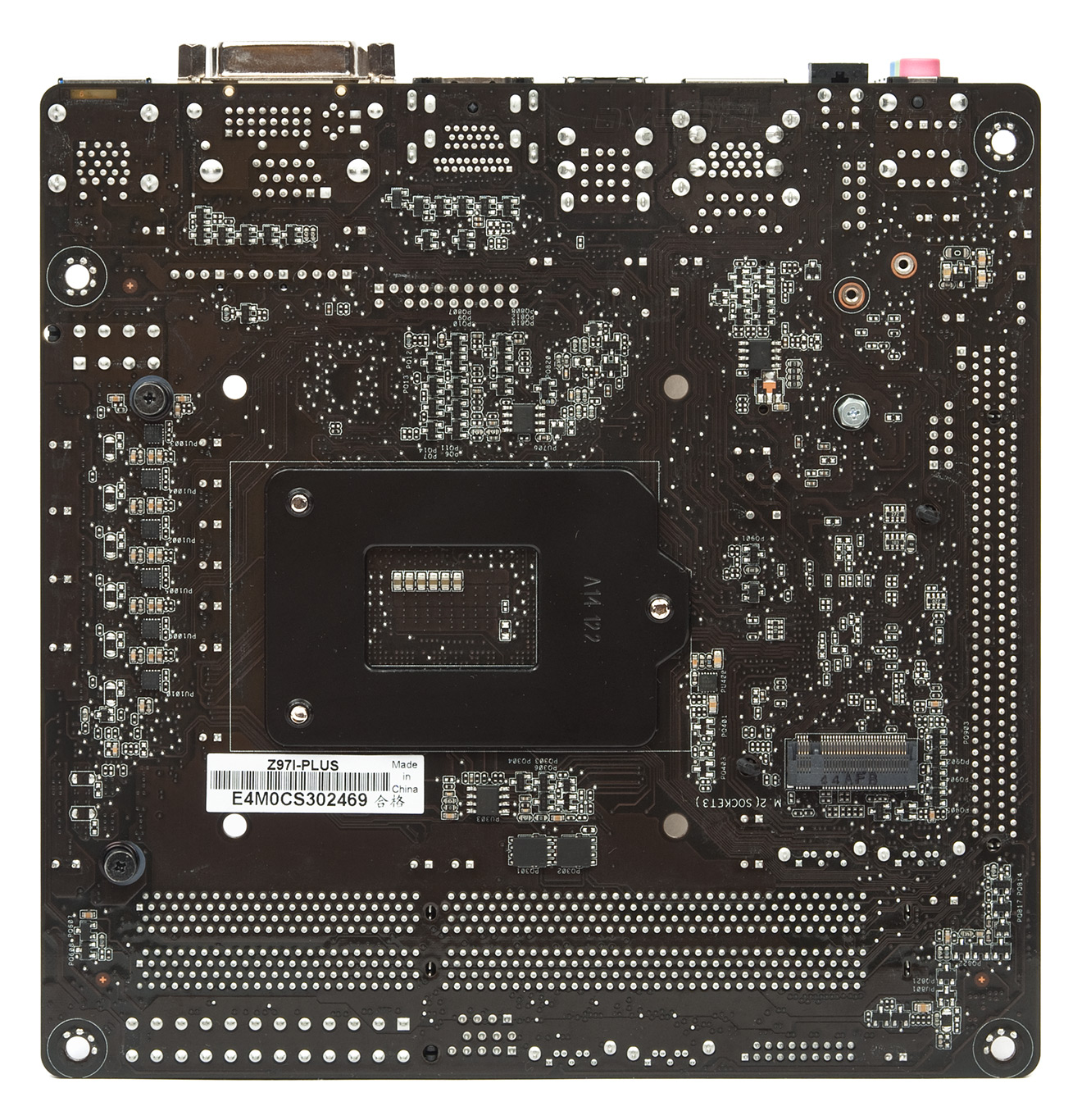

Сзади находится обильное число электронных компонентов, но ни один из них не помешал установке усилительной пластины из состава нашей системы охлаждения башенного типа.

ASUS Z97I-Plus

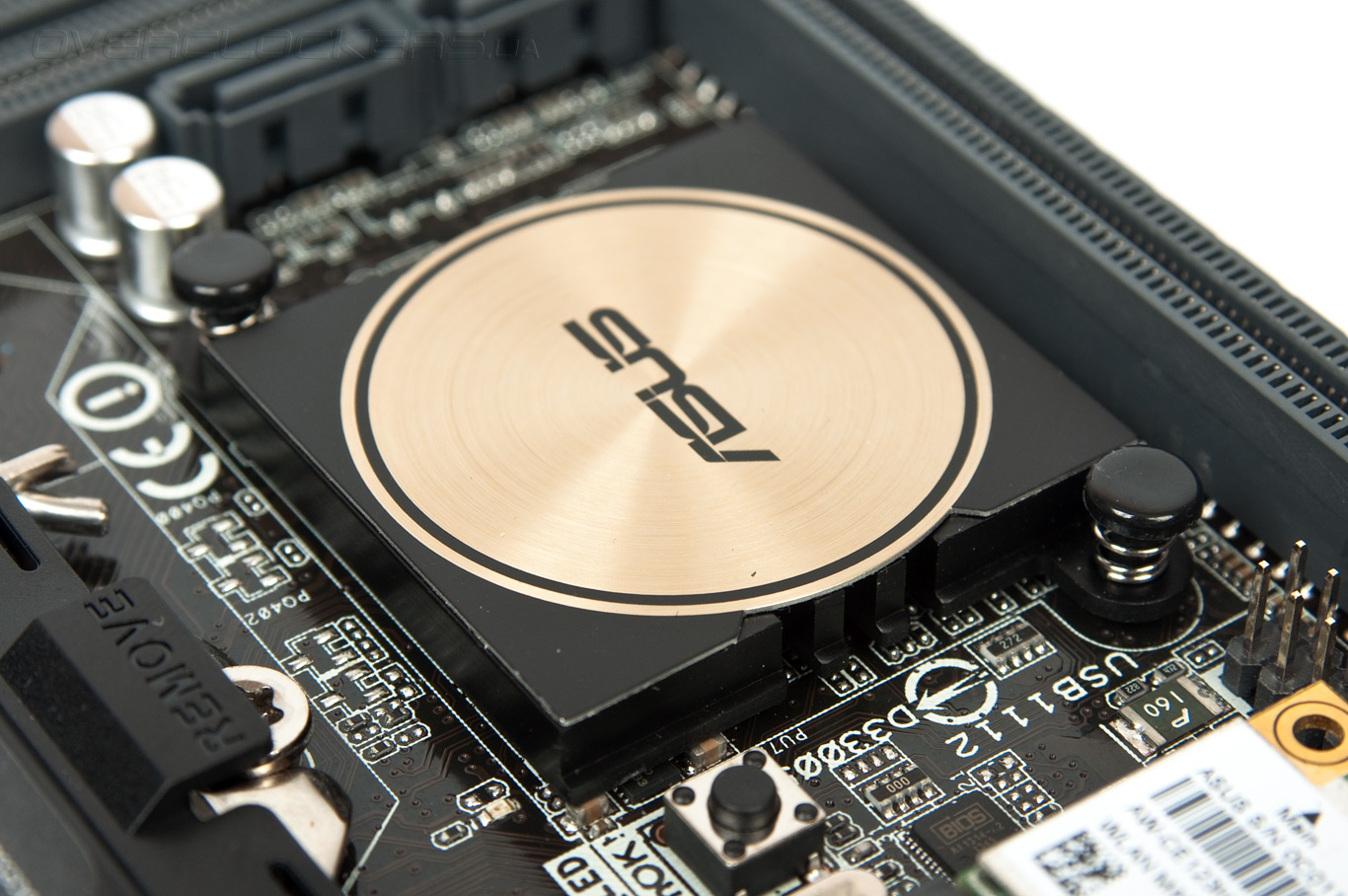

Охладитель системной логики имеет совершенно скромные габариты, но и они не являются преградой в исполнении ним своих прямых обязанностей. Температура чипсета не была выше 48 °C на различных этапах тестирования.

ASUS Z97I-Plus

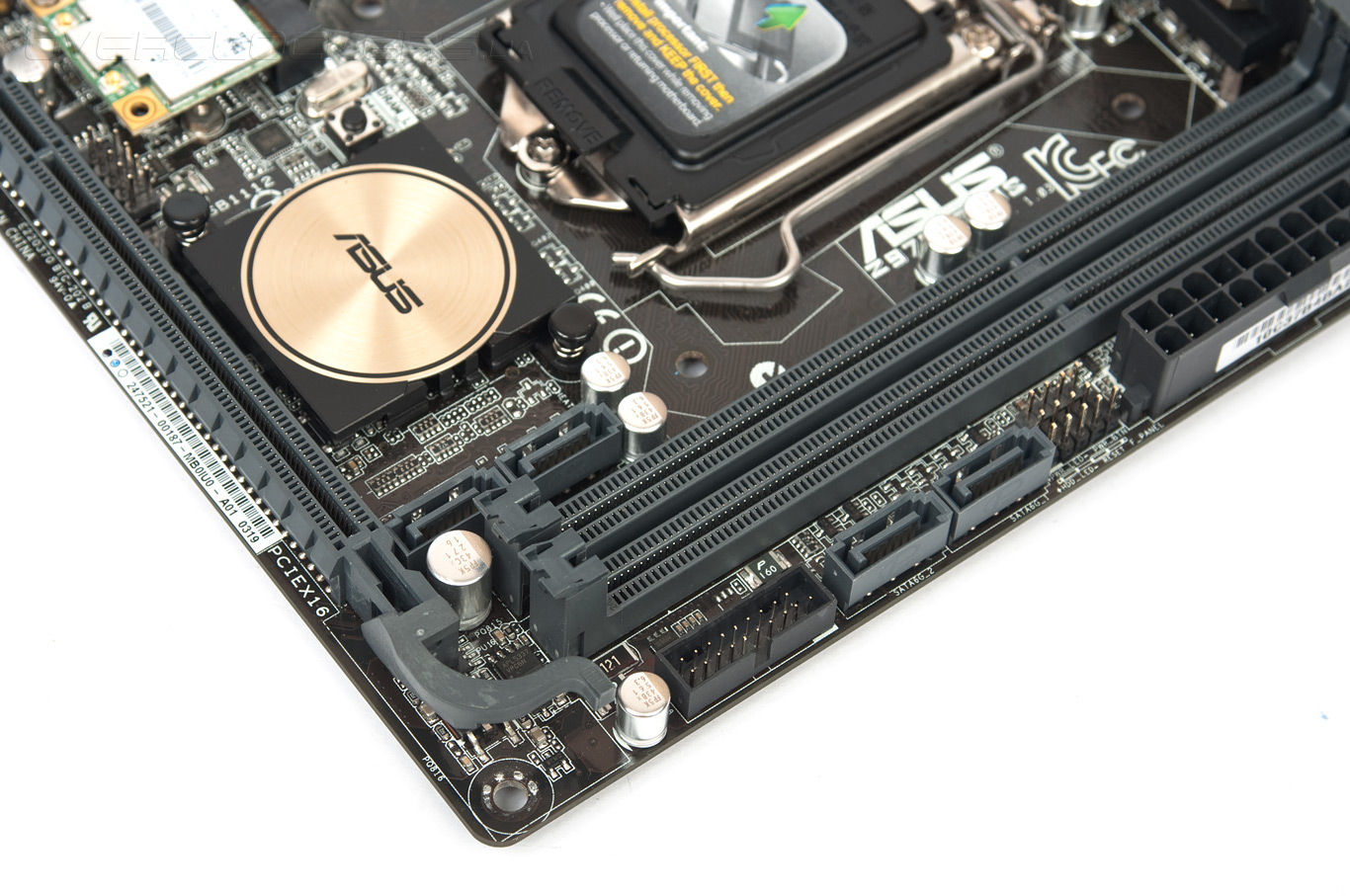

Эргономика корпусных элементов отличная: удобный крюк позволяет без труда демонтировать видеокарту, а модули оперативной памяти здесь фиксируются при помощи защёлок. Все гнёзда SATA промаркированы тут же.

ASUS Z97I-Plus

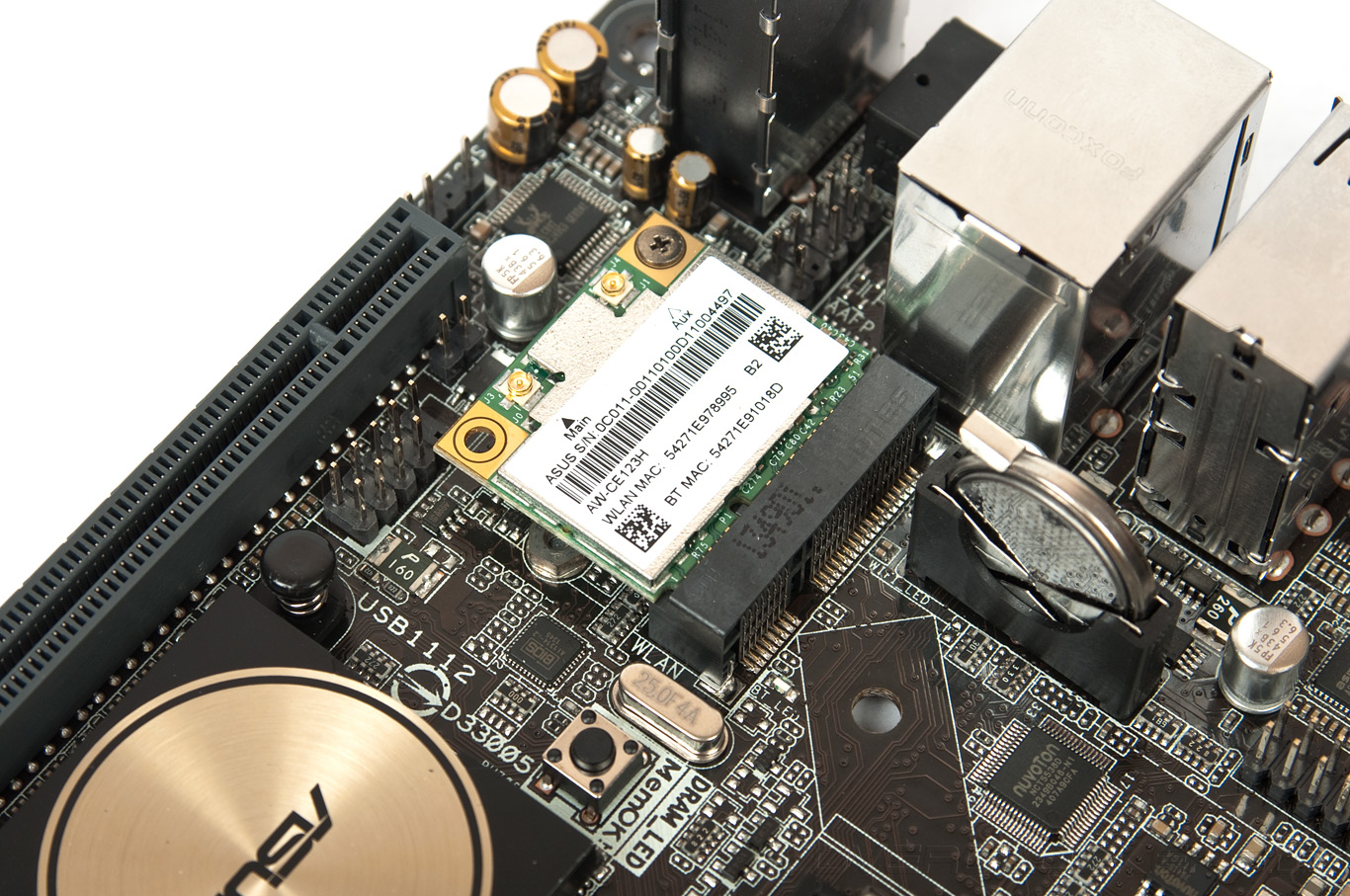

С другой стороны от чипсета находится адаптер, названный как AW-CE123H, что причисляет его к продукции AzureWave. В его основе заложен чип производства Broadcom — BCM4352. Это современный двухдиапазонный Wi-Fi адаптер, также позволяющий использовать соединения Bluetooth. Рядом с ним, прямо на плате, распаяны два светодиода соответствующих синего и зелёного свечения. Непонятная двухштырьковая стойка ответственна за проведение сброса настроек CMOS.

ASUS Z97I-Plus

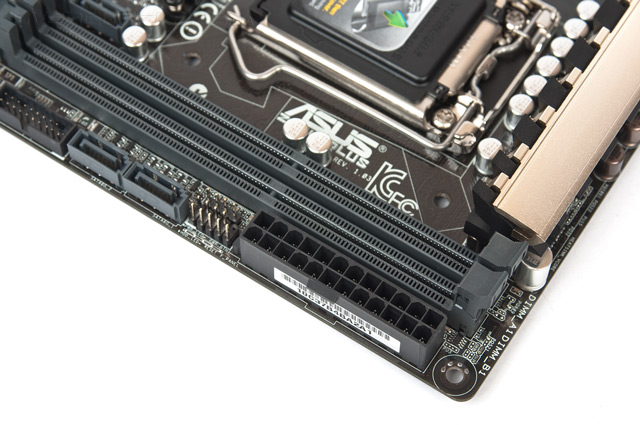

Ещё один миниатюрный индикатор зеленого цвета находится между гнездами DRAM и 24-контактным питания. Даже в режиме открытого стенда его видно с трудом, но хорошо, что он вообще предусмотрен.

ASUS Z97I-Plus

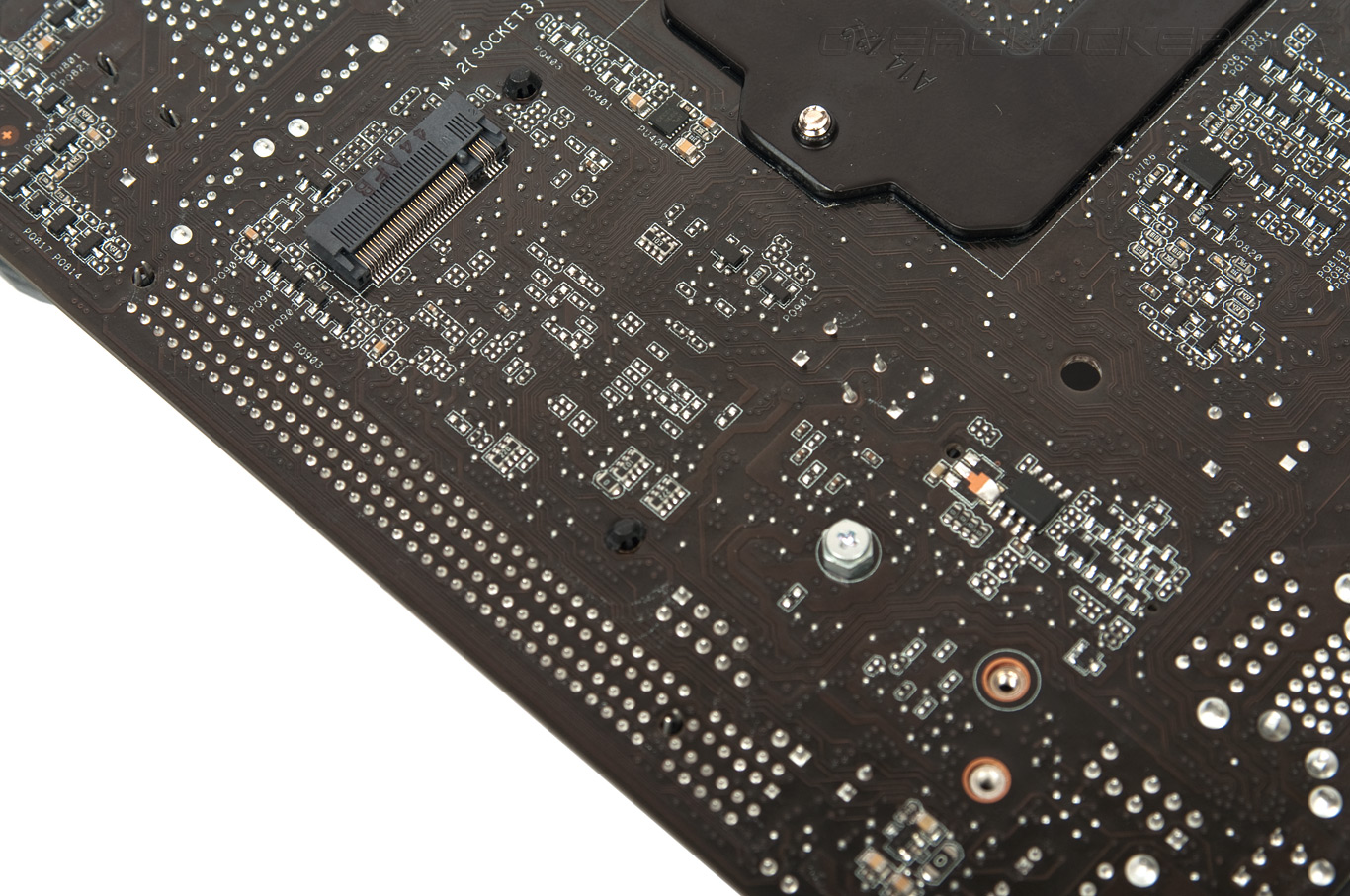

Гнездо M.2 является полноправным, обходящиеся без как-либо коммутаторов, что неизбежно использовались на более габаритных оппонентах. Поэтому его эксплуатация будет максимально прозрачной, в чём можно будет убедиться в обзоре возможностей UEFI.

ASUS Z97I-Plus

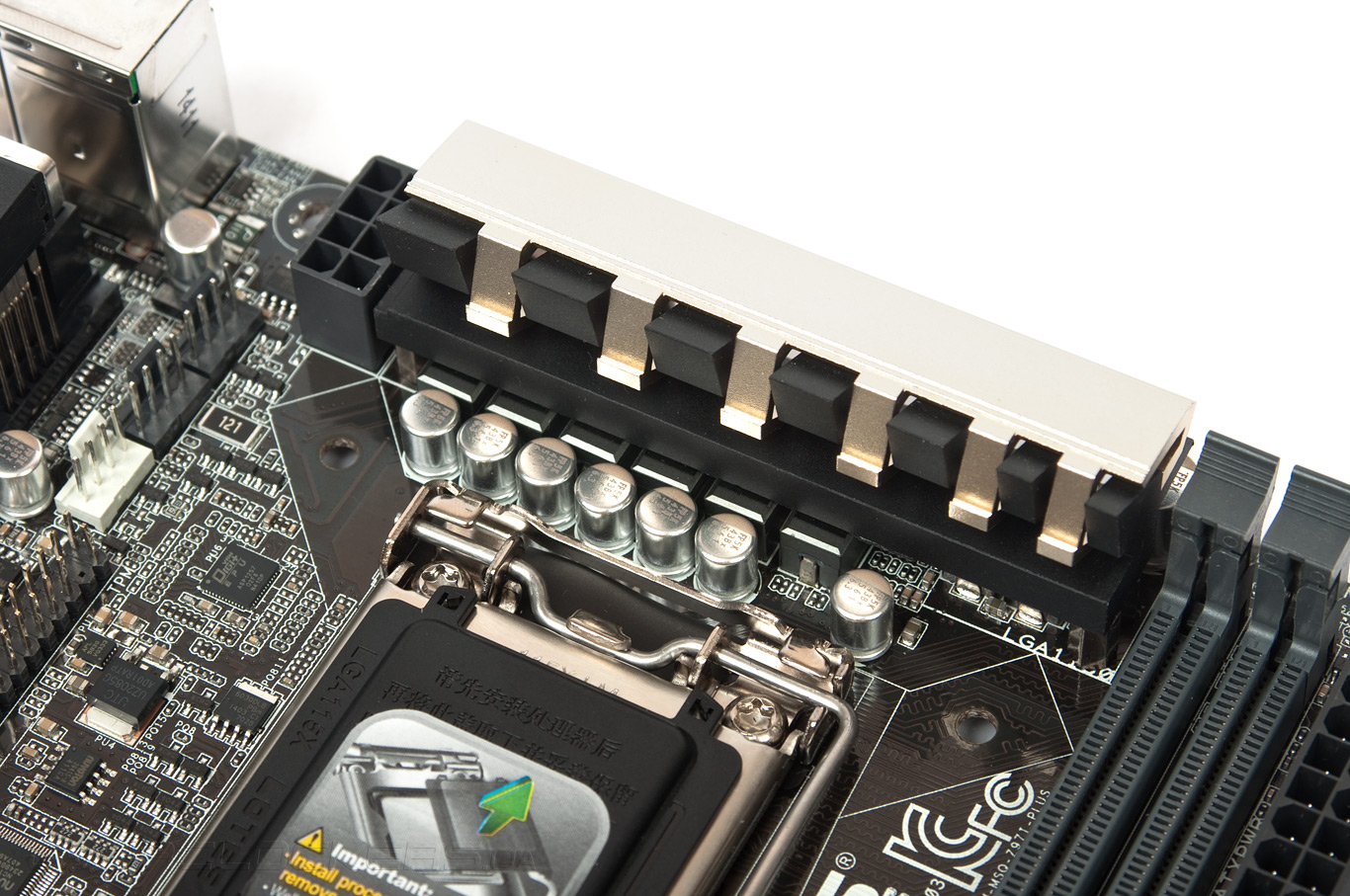

Все три четырёхконтактных гнезда для подключения вентиляторов распложены рядом, очень плотной группой. Для узла питания процессора выделена верхняя часть платы. Здесь при помощи винтов закреплён радиатор хитрой конструкции. ШИМ-контроллер находится поодаль от силовой части, его модель — ASP1257, она уже не раз встречалась в наших обзорах продукции от ASUS.

ASUS Z97I-Plus

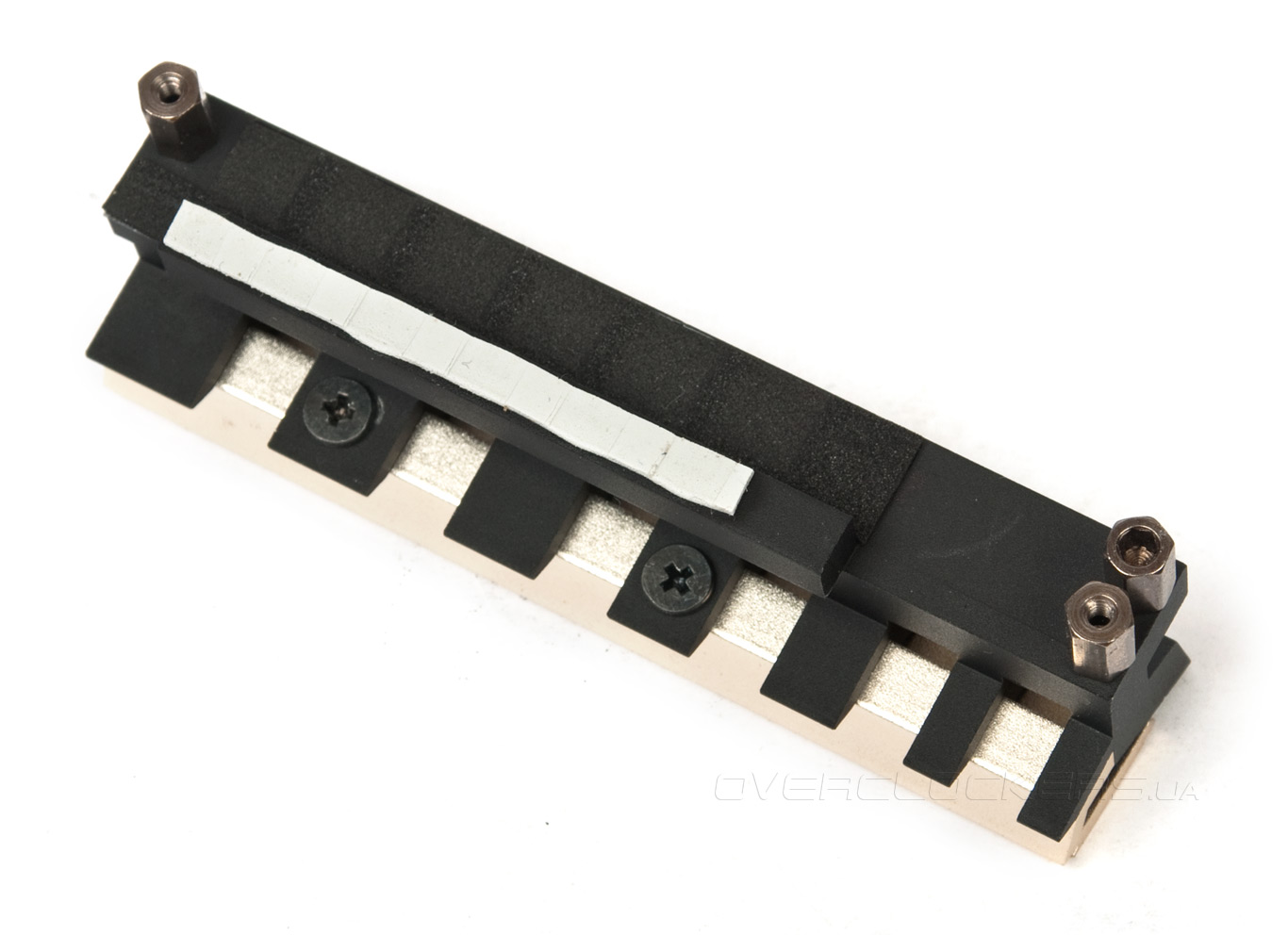

При ближайшем рассмотрении выяснилось, что часть изделия, непосредственно ответственная за теплоотвод от силовых элементов, очень узкая, поэтому силовые элементы лишь частично соприкасаются с ней посредством тонкой термопрокладки. Сам же радиатор весьма легок, а его исполнение лишено каких-либо обильных прорезей, поэтому остаются весьма большие сомнения в его эффективности. К тому же непосредственный контакт с дросселями безрадостную картину будет только ухудшать.

ASUS Z97I-Plus

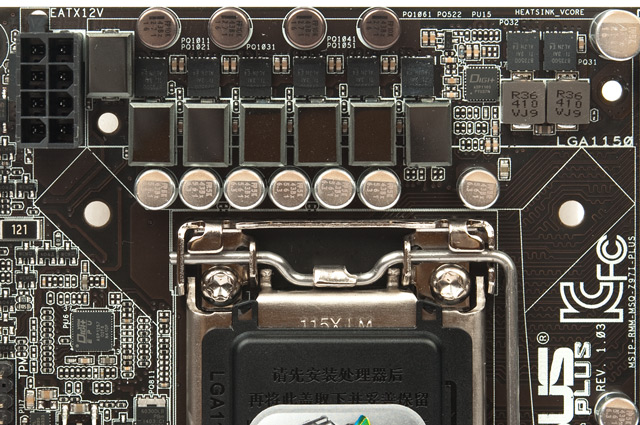

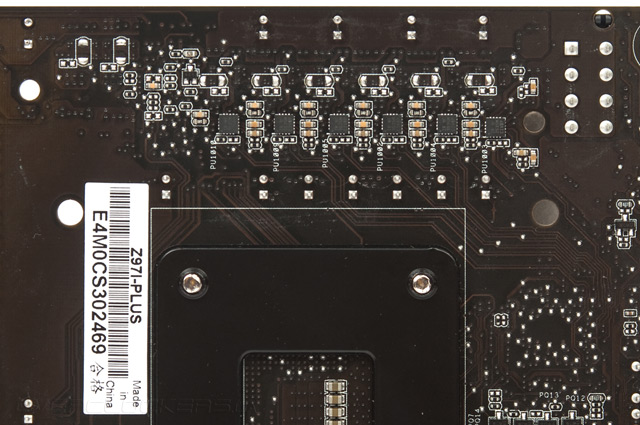

Силовая часть насчитывает шесть элементов производства Texas Instruments — CSD87350Q5D, являющих собой мощные сборки, а драйверы, управляющие их работой, распаяны на обратной стороне — IR3535. Таким образом можно провести параллель с почерком, применяемым производителем на изделиях серии ROG, например — Maximus VII Gene. Рядом без охлаждения обходятся ещё два элемента, что соотносятся уже к DRAM VRM (ШИМ-контроллер — ASP1103, такой же, как и применялся в составе Z87I-Pro).

ASUS Z97I-PlusASUS Z97I-Plus

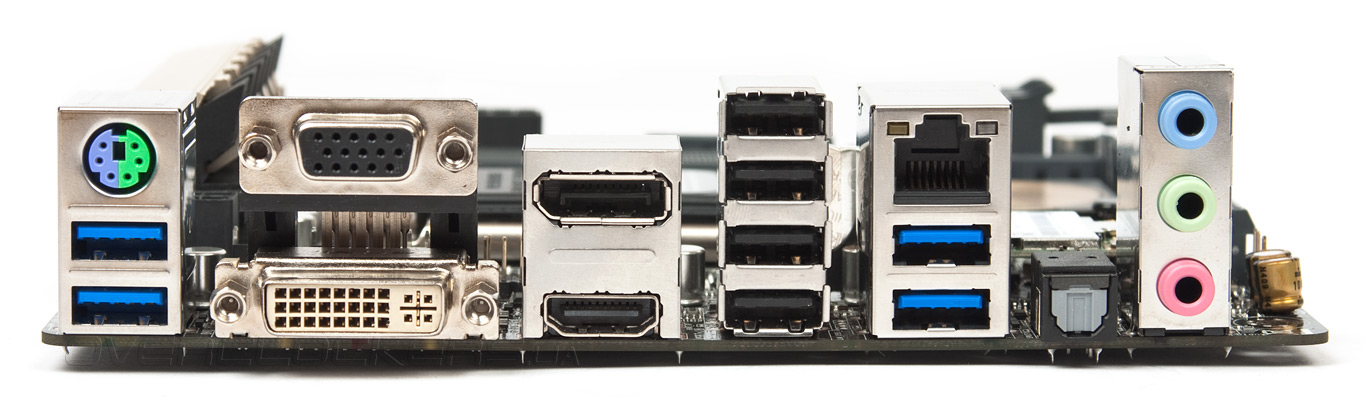

Наполнение задней панели всеохватывающее. Немного удивительным выглядит корпус DVI-I при заявленном использовании DVI-D, да и наличие нативного D-Sub исключает необходимость в подобном излишестве. Всё остальное вопросов не вызывает, порт HDMI, как обычно, дополнен конвертером уровней сигналов ASM1442.

ASUS Z97I-Plus

Как показал первичный осмотр, изделие обладает большим набором современных гнёзд для расширения конфигурации системы и может стать полноценной основой современного ПК без каких-либо компромиссов, причём прямо из коробки. Посмотрим, сможет ли удивить нас производитель программной составляющей.
