Обзор и тестирование материнской платы ASUS Maximus VII Ranger для процессоров Intel Haswell

Тестовый стенд

Оценка производительности и частотного потенциала системной платы ASUS Maximus VII Ranger проводились в составе тестового стенда с такой конфигураций:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Noctua NH-D15 (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
  • накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Во время тестов процессорные функции энергосбережения и технология Intel Turbo Boost функционировали в штатном режиме, подсистема ОЗУ работала на частоте 1600 МГц с таймингами 9-9-9-24-1T. Соперницами для ASUS Maximus VII Ranger тестах производительности стали материнские платы ASUS Maximus VII Hero, H97-Pro Gamer, Sabertooth Z87 и MSI Z97 Gaming 5 и MSI Z97I Gaming AC, которые работали с такими версиями управляющих микрокодов:
  • ASUS Maximus VII Ranger (UEFI Setup 1003 от 24.06.2014);
  • ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
  • ASUS H97-Pro Gamer (UEFI Setup 2105 от 14.07.2014);
  • ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
  • MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014);
  • MSI Z97I Gaming AC (UEFI Setup 1.2 от 27.06.2014).
Для определения уровня продуктивности было задействовано следующее ПО:
  • AIDA64 4.60.3100 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.
Каждый из тестов повторялся не менее трех раз, по результатам которых вычислялось среднее значение.


Разгонный потенциал

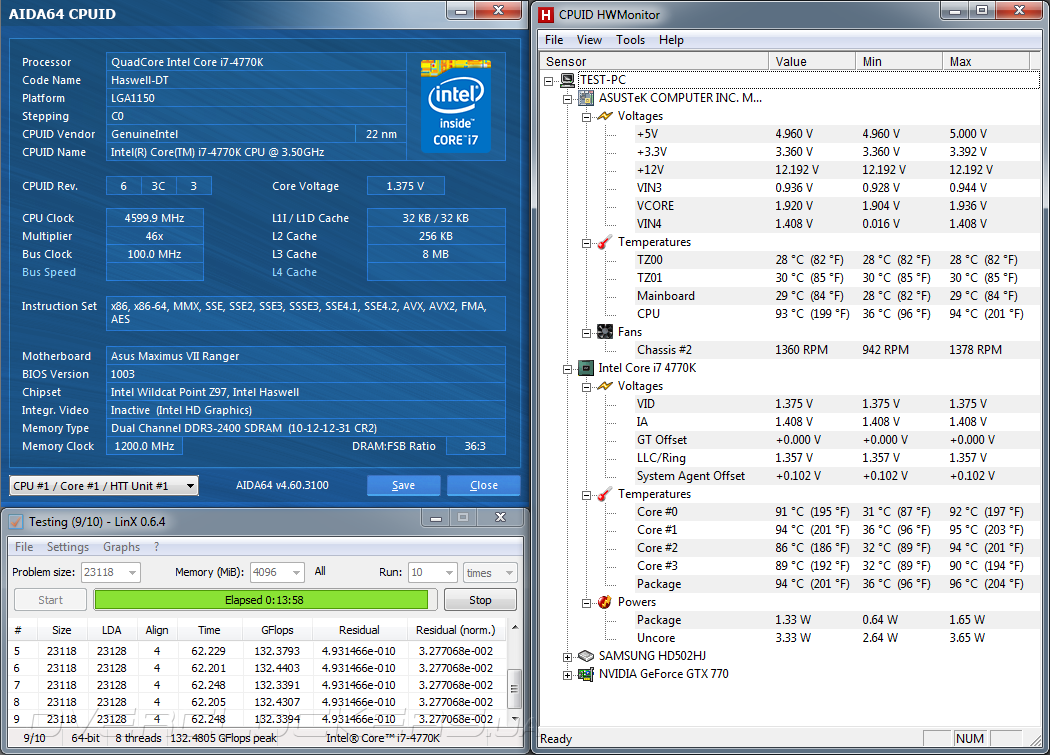

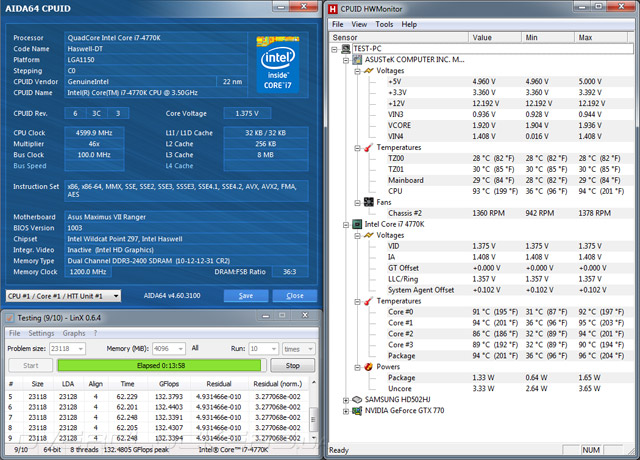

То, что ASUS Maximus VII Ranger оснащена сравнительно простой подсистемой питания не помешало ей продемонстрировать отличный частотный потенциал. При повышении Vcore до 1,375 В вычислительные ядра процессора Intel Core-i7 4770K заработали на частоте 4600 МГц, а кэш L3 разогнался до 4400 МГц при напряжении 1,35 В. Напряжение VCCIN было зафиксировано на уровне 1,9 В, а функция CPU Load-Line Calibration установлена в значение Level 7. В это время модули ОЗУ функционировали в режиме 2400 МГц с задержками 10-12-12-31-2Т в соответствии с профилем Х.М.Р. В таком режиме система проходила длительный стресс-тест LinX 0.6.4 и не проявляла признаков нестабильности.

ASUS Maximus VII Ranger

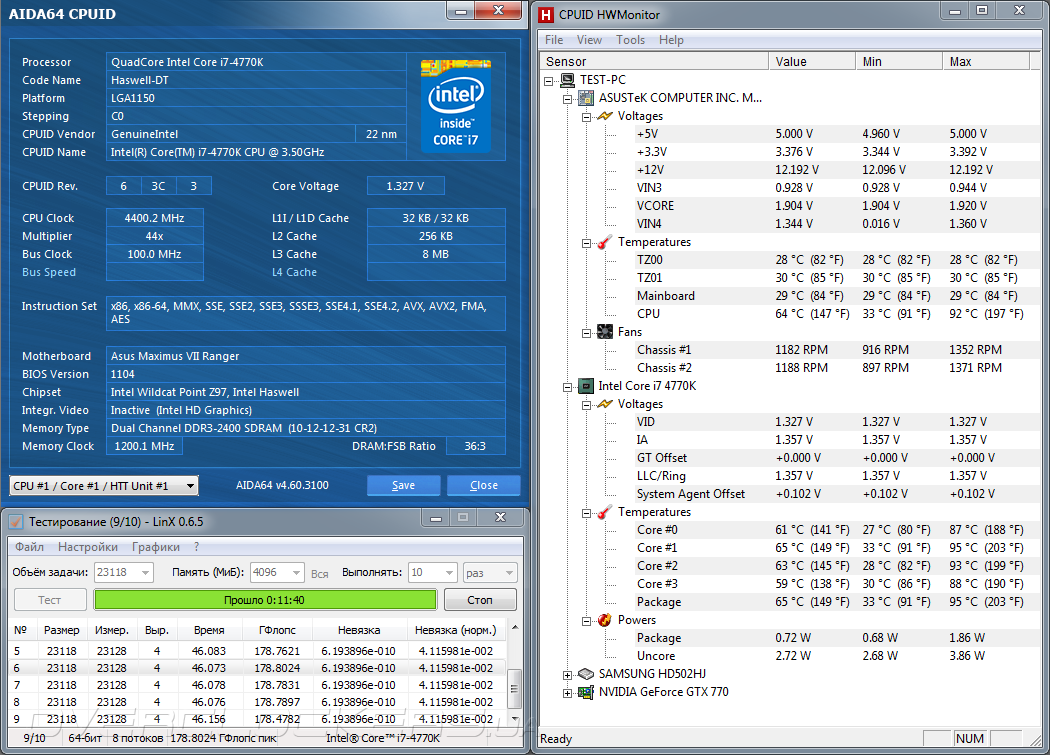

Но стоило запустить LinX 0.6.5, который поддерживает инструкции AVX 2.0 и создает заметно большую нагрузку на вычислительные ядра, как воздушный кулер Noctua NH-D15 оказался уже не в силах остудить процессор, из-за чего пришлось снизить напряжение Vcore до 1,325 В и уменьшить частоту до 4400 МГц. Но даже в таком режиме система охлаждения едва справлялась с отводом тепла, а температура самого горячего ядра достигала 95° C.

ASUS Maximus VII Ranger

В части разгона подсистемы оперативной памяти Maximus VII Ranger показала неплохие, но отнюдь не рекордные результаты. Для комплекта модулей ОЗУ G.Skill TridentX F3-2400C10D-8GTX покорилась частота 2576 МГц с задержками 11-12-12-35-2Т, напряжение на модулях было увеличено до 1,65 В, а к штатном значению CPU System Agent Voltage было добавлено 0,1 В.

ASUS Maximus VII Ranger

Что касается увеличения BCLK, то здесь новинка не достигла выдающихся успехов. Базовая частота была увеличена лишь до 160 МГц, а все дальнейшие попытки улучшить это достижение не принесли плодов.

ASUS Maximus VII Ranger

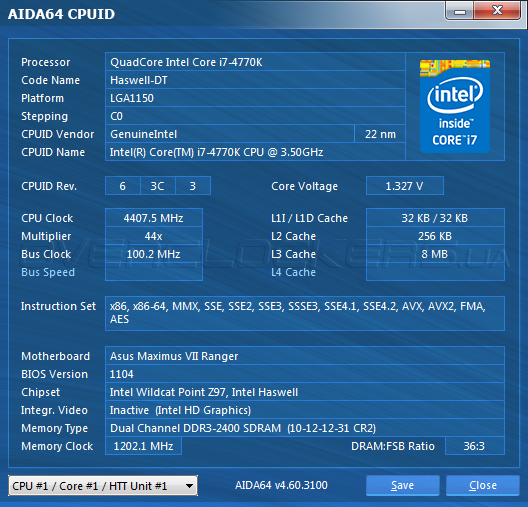

Зато, ASUS Maximus VII Ranger продемонстрировала очень хорошие результаты автоматического разгона с помощью функции CPU Level Up. Оптимальным оказался профиль 4.400G, при активации которого частота процессора возросла до 4400 МГц при напряжении Vcore 1,325 В, а для модулей ОЗУ был установлен режим 2400 МГц с таймингами 10-12-12-31-2Т в соответствии с профилем X.M.P.

ASUS Maximus VII Ranger


Тестирование аудиоподсистемы

Материнская плата ASUS Maximus VII Ranger оснащена продвинутой звуковой подсистемой Supreme FX, качество реализации которой было проверено инструментальными методами. Для этих целей линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, обеспечивающим средевзвешенное отношение сигнал-шум на уровне 114 дБ. Тестирование выполнялось в программе RightMark Audio Analizer 6.4.0 в двух режимах: с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит, а также при 48 кГц/24 бит. Результаты измерения вместе с характеристиками звукового тракта системной платы MSI Z97 Gaming 5, приятой в качестве «точки отсчета», представлены в следующей таблице:

  ASUS Maximus VII Ranger (ALC1150) 44,1 КГц/16 бит   ASUS Maximus VII Ranger (ALC1150) 48 КГц/24 бит   MSI Z97 Gaming 5 (ALC1150) 44,1 КГц/16 бит   MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,23, +0,02 Очень хорошо +0,21, +0,17 Отлично +0,20, –0,13 Очень хорошо +0,21, –0,09 Очень хорошо
Уровень шума, дБ (А) –88,9 Хорошо –90,1 Очень хорошо –91,2 Очень хорошо –91,4 Очень хорошо
Динамические диапазон, дБ (А) 88,4 Хорошо 89,5 Хорошо 88,2 Хорошо 91,4 Очень хорошо
Гармонические искажения, % 0,0064 Очень хорошо 0,0061 Очень хорошо 0,0082 Очень хорошо 0,007 Очень хорошо
Гармонические искажения + шум, дБ(A) –79,0 Средне –79,9 Средне –77,7 Средне –79,8 Средне
Интермодуляционные искажения + шум, % 0,013 Очень хорошо 0,011 Очень хорошо 0,015 Очень хорошо 0,011 Очень хорошо
Взаимопроникновение каналов, дБ –81,5 Очень хорошо –79,7 Очень хорошо –85,6 Отлично –83,7 Очень хорошо
Интермодуляции на 10 кГц, % 0,014 Очень хорошо 0,011 Очень хорошо 0,019 Очень хорошо 0,019 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

По сравнению с конкуренткой звуковой тракт Maximus VII Ranger характеризуется лучшей равномерностью АЧХ, и меньшим количеством интермодуляционных и гармонических искажений, тогда как уровень шума, динамический диапазона и остальные показатели очень близки. Это говорит о том, что технический уровень звуковых подсистем обеих системных плат достаточно высок и большинство пользователей останутся довольны качеством воспроизведения, а настоящие ценители все равно приобретут дискретную или внешнюю аудиокарту.


Результаты тестирования

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

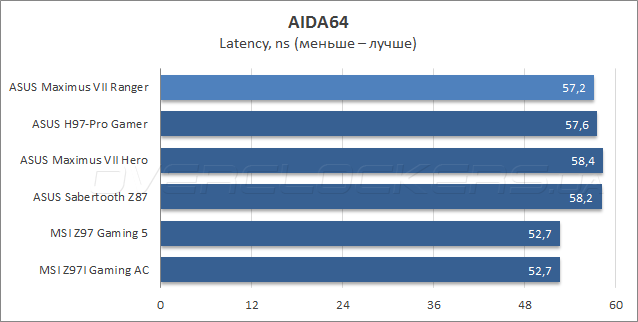

В синтетических тестах, измеряющих производительность подсистемы ОЗУ, новинка выступила наравне с лидерами при чтении и записи данных, тогда как в подтесте копирования слегка отстала от лидеров теста. Что качается латентности, то Maximus VII Ranger продемонстрировала лучшие среди системных плат ASUS результат, тогда как показатели продукции MSI в данном случае оказались недостижимыми.

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

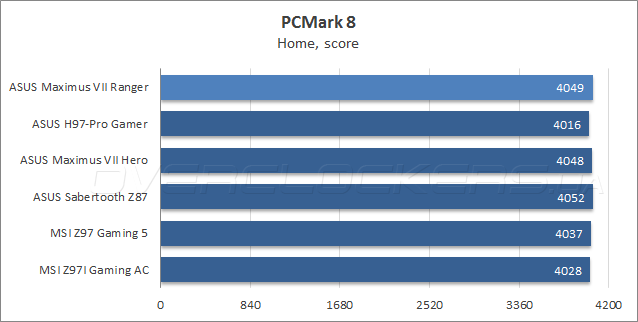

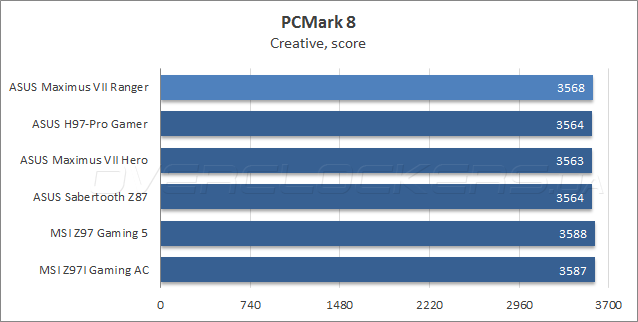

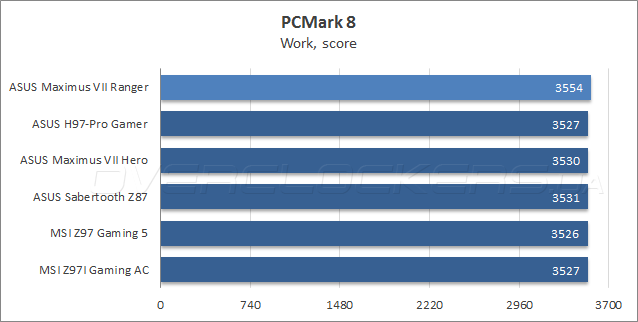

По итогам оценки быстродействия в популярном бенчмарке Futuremark PCMark 8, который весьма точно позволяет оценить продуктивность тестовых стендов при выполнении типичных повседневных задач, все без исключения конкурсантки получили очень похожее баллов, что не позволяет определить однозначного лидера.

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

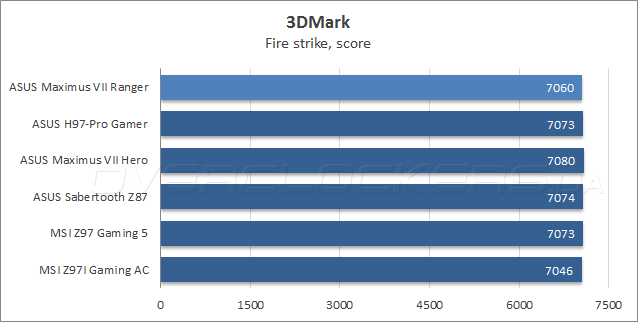

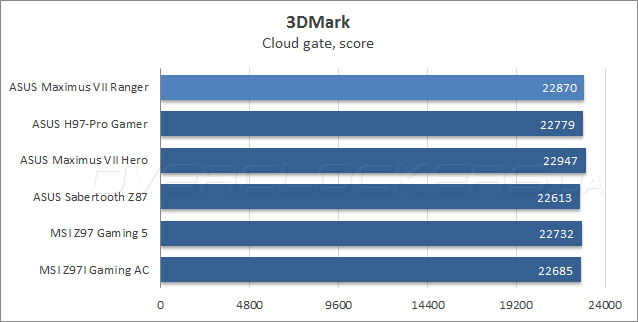

Во время оценки продуктивности видеоподсистемы в полусинтетическом тестовом пакете Maximus VII Ranger показала высокие, но не выдающиеся результаты, хотя, разница столь мала, что будет важна лишь для профессиональных оверклокеров.

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

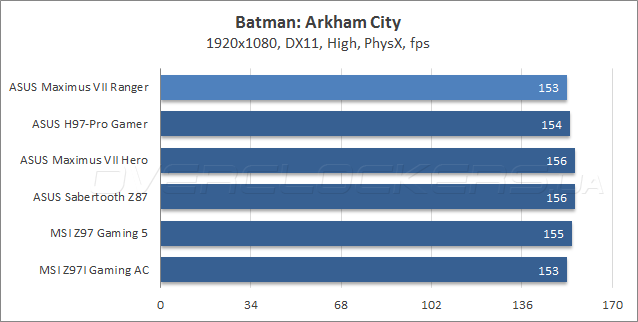

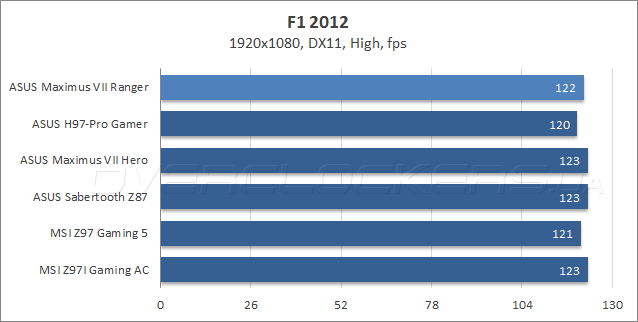

В современных компьютерных видеоиграх выступила достойно, но все-таки чуточку не дотянула до результатов лидеров, что, впрочем, нисколько не отразится на комфортности геймплея. Возможно, с обновлением управляющего микрокода небольшое отставание в графических подтестах будет устранено.


Энергопотребление

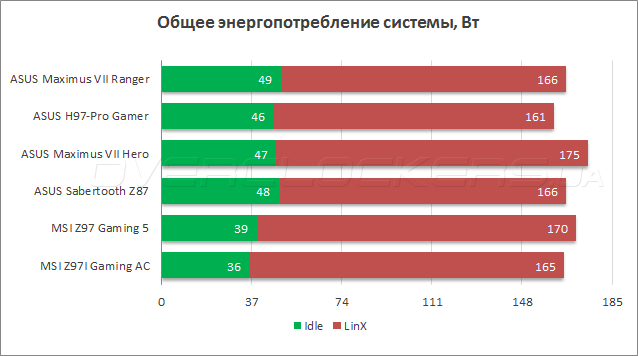

Для измерения энергопотребления тестовых стендов было использовано устройство Basetech Cost Control 3000, с помощью которого оценивалось среднее энергопотребления во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста LinX 0.6.5.

ASUS Maximus VII Ranger

По части энергоэффективности Maximus VII Ranger продемонстрировала образцовые результаты при максимальной нагрузке, тогда как в простое ее энергопотребление оказалось выше, чем у соперниц. Очевидно, сказывается упрощенная подсистема питания, либо неоптимальная настройка параметров энергосбережения в UEFI Setup.


Выводы

Создавая Maximus VII Ranger инженеры ASUS нашли удачный баланс, благодаря которому системная плата получила практически все фирменные особенности, характерные для моделей ASUS игровой серии, а ее розничная стоимость дает возможность приобщиться к миру продуктов Republic of Gamers даже тем пользователям, ранее о таком и не мечтавшим. К сильным сторонам новинки следует отнести высокое качество, продуманный дизайн и поддержку самых современных возможностей расширения, а также функциональную прошивку и отличный набор полезного ПО. Любители компьютерных игр наверняка оценят технологию KeyBot, превращающую любую клавиатуру в грозное оружие для виртуальных баталий, а также качественную звуковую подсистему SupremeFX.

Что касается запаса прочности, то упрощения в силовой подсистем, похоже, не лучшим образом отразились на разгонном потенциале новинки, из-за чего Maximus VII Ranger оказалось не под силу обеспечить максимальный оверклокинг для Core i7-4770K. Хотя, дело может быть и в недоработанной версии прошивки, обновление которой может улучшить разгон, а заодно подтянуть быстродействие в графических приложениях и оптимизировать алгоритмы энергосбережения при отсутствии нагрузки.
