Обзор и тестирование материнской платы ASUS Maximus VII Ranger для процессоров Intel Haswell

UEFI Setup

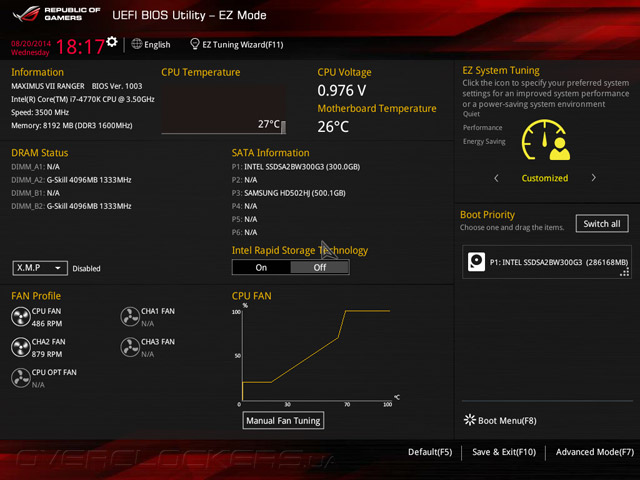

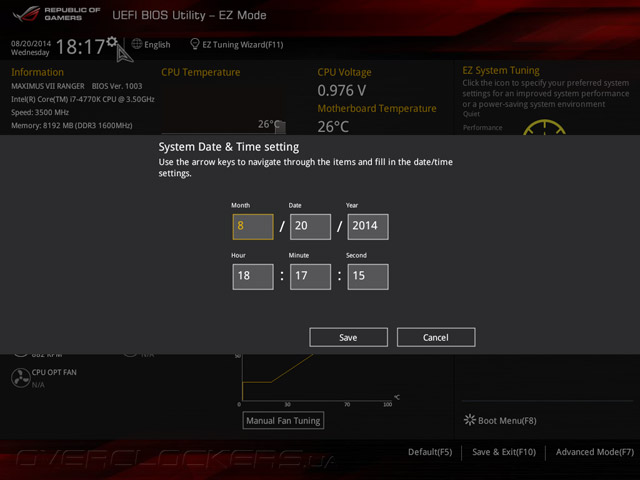

Прошивка Maximus VII Ranger базируется на микрокоде UEFI разработки AMI. Как и во всех материнских платах ASUS интерфейс меню настройки полностью переработан, а в прошивку добавлен ряд дополнительных функций. UEFI Setup имеет два режима: Advanced, обеспечивающий полный контроль над материнской платой, и EZ Mode, в котором доступны только некоторые наиболее важные опции. Так, в упрощенном режиме выводятся сведения об установленном процессоре и модулях ОЗУ, отображаются ключевые показатели системного мониторинга, обеспечивается управление вентиляторами, запускаются функции автоматического разгона, а также предоставляется возможность задания даты, времени и порядка инициализации загрузочных устройств.

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger

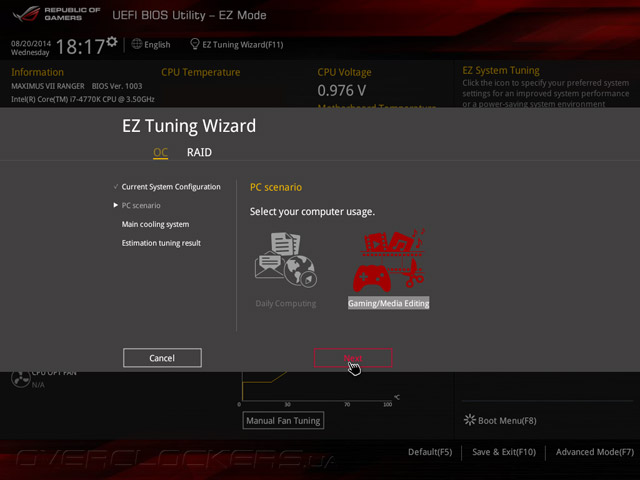

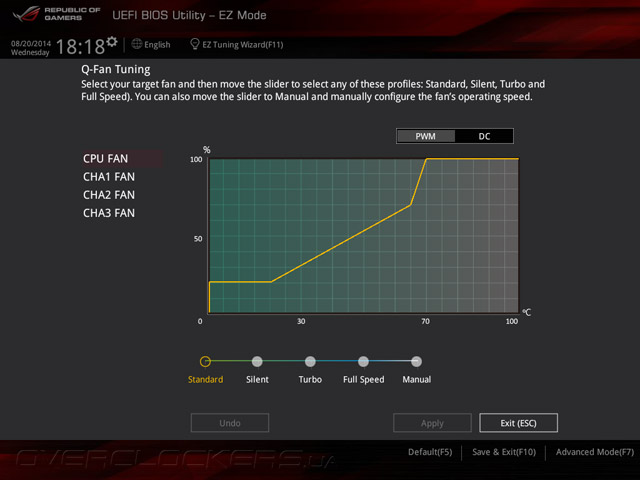

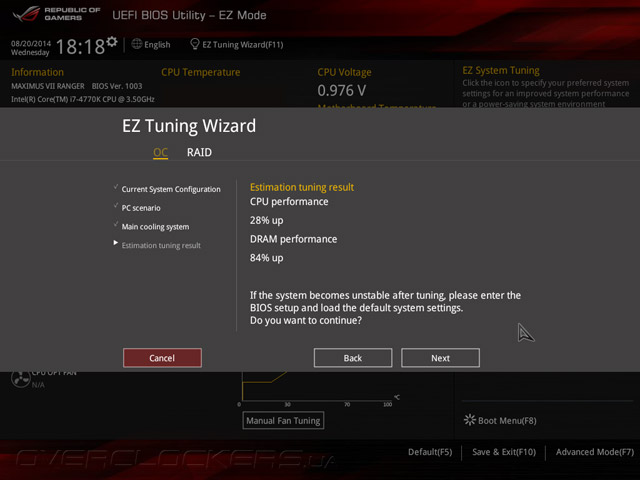

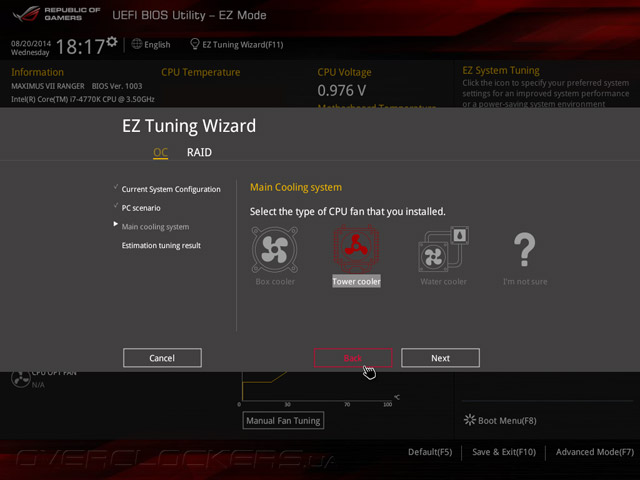

В прошивку новинки встроен инструмент EZ Tuning Wizard, который помогает подобрать оптимальные параметры быстродействия в зависимости от установленной системы охлаждения центрального процессора и сценария использования персонального компьютера.

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger

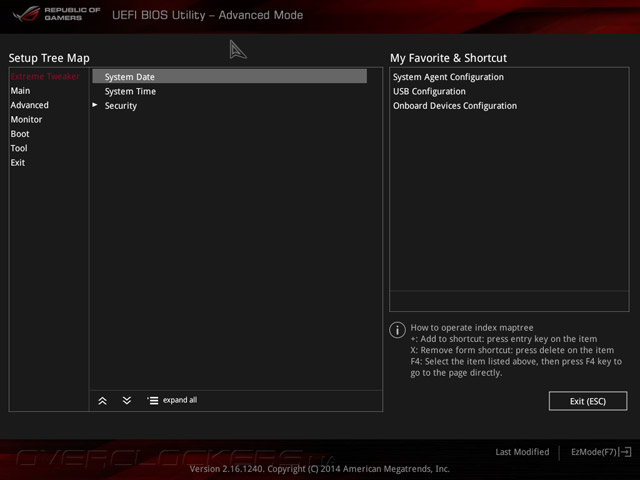

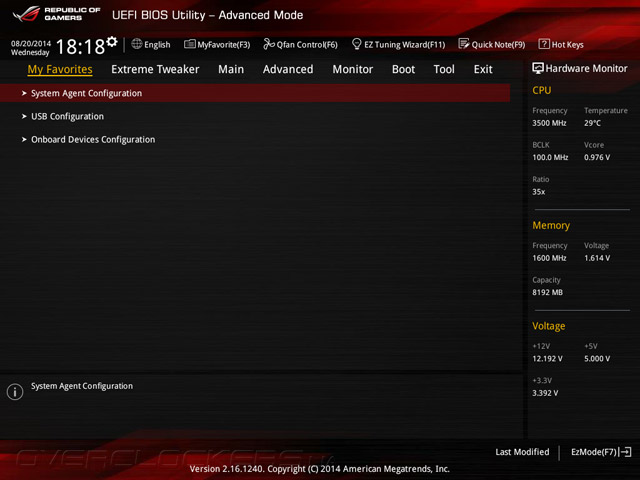

В режиме Advanced возможности по управлению системной платой куда богаче, поэтому, EZ Mode можно рекомендовать только самым неискушенным пользователям. После входа в меню настройки открывается вкладка My Favorites, на которую можно вынести часто используемые функции.

ASUS Maximus VII RangerASUS Maximus VII Ranger

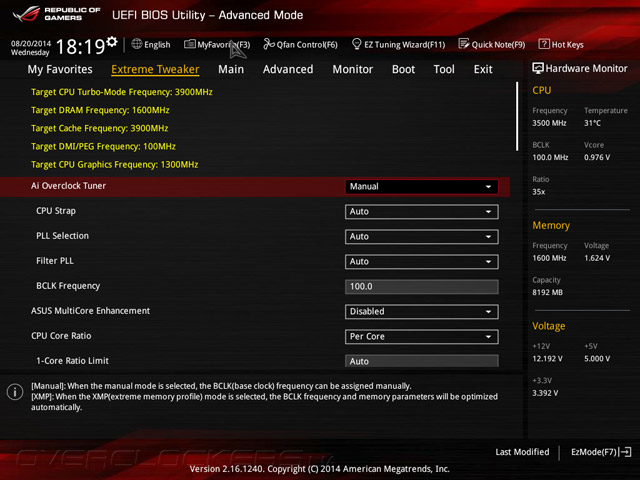

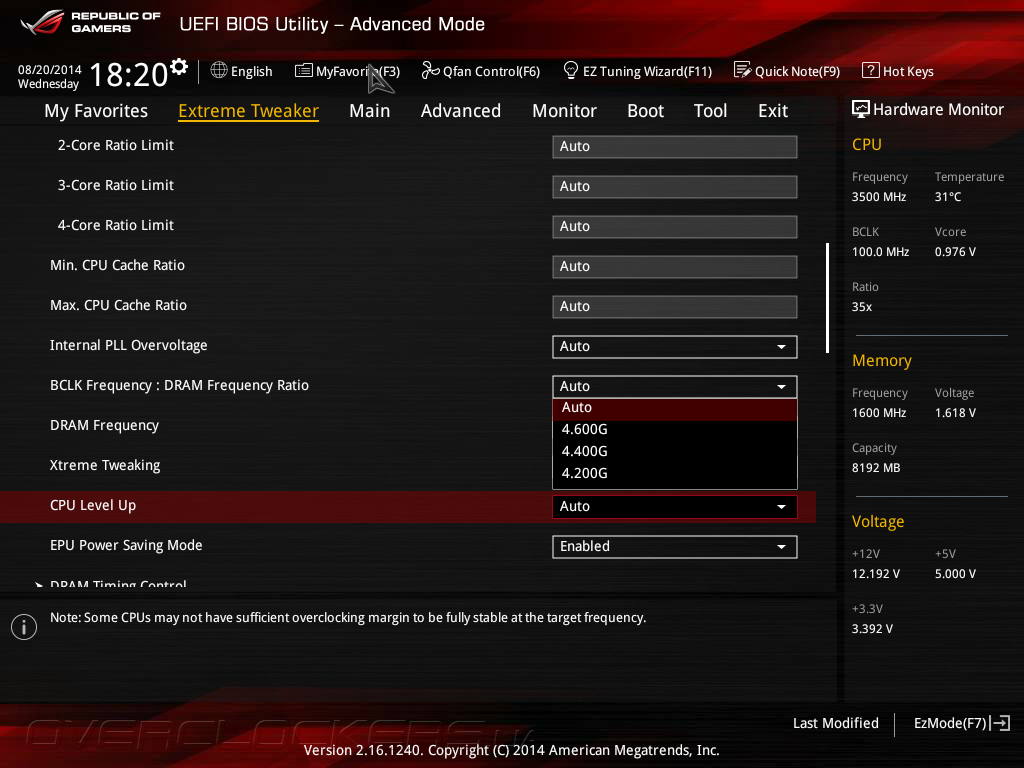

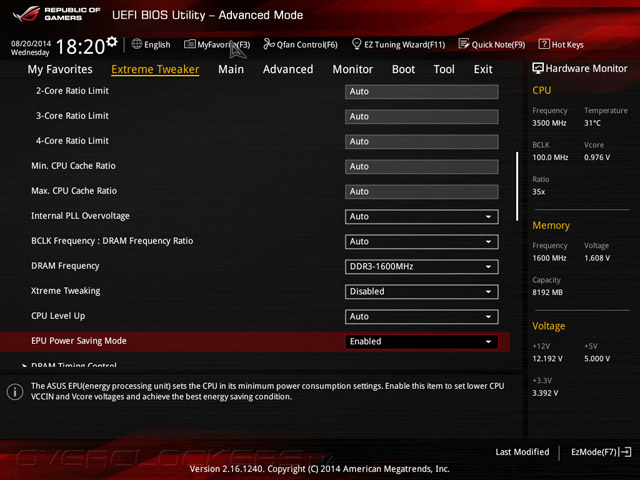

По традиции для системных плат ASUS серии ROG многочисленные настройки, отвечающие за разгон и управление быстродействием, сосредоточены в разделе Extreme Tweaker. Именно здесь задаются значения базовой частоты и параметра CPU Strap, позволяющего поднять BCLK до 125 МГц, 167 МГц и выше, регулируются коэффициенты умножения для процессорных ядер и кэша L3, настраивается режим работы подсистемы ОЗУ, а также включаются функции ASUS MultiCore Enhancement, повышающая быстродействие в многопоточных задачах, и Xtreme Tweaking, которая увеличивает результаты в некоторых старых бенчмарках.

ASUS Maximus VII RangerASUS Maximus VII Ranger

Новичкам, не имеющих глубоких знаний о разгоне ASUS Maximus VII Ranger предлагает три профиля повышения быстродействия CPU Level Up.

ASUS Maximus VII Ranger

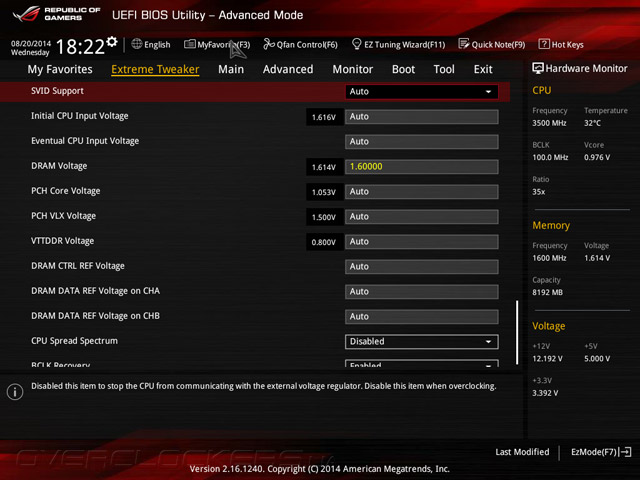

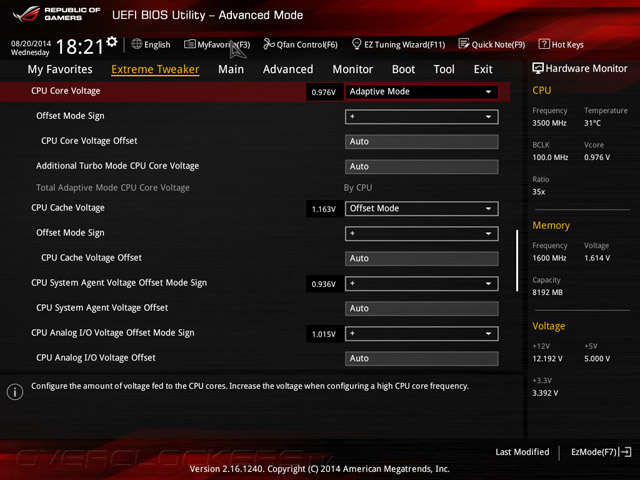

А для опытных пользователей, знающих толк в оверклокинге, прошивка новинки дает полный контроль по управлению электропитанием на всех основных узлах материнской платы.

ASUS Maximus VII RangerASUS Maximus VII Ranger

Перечень напряжений, их диапазоны и шаги регулировки приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,001
Eventual CPU Input Voltage 0,8–2,44 0,001
DRAM Voltage 1,2–2,40 0,005
PCH Core Voltage 0,7–1,5 0,00625
PCH VLX Voltage 0,8–2,0 0,00625
VTTDDR Voltage 0,6–1,4 0,00625

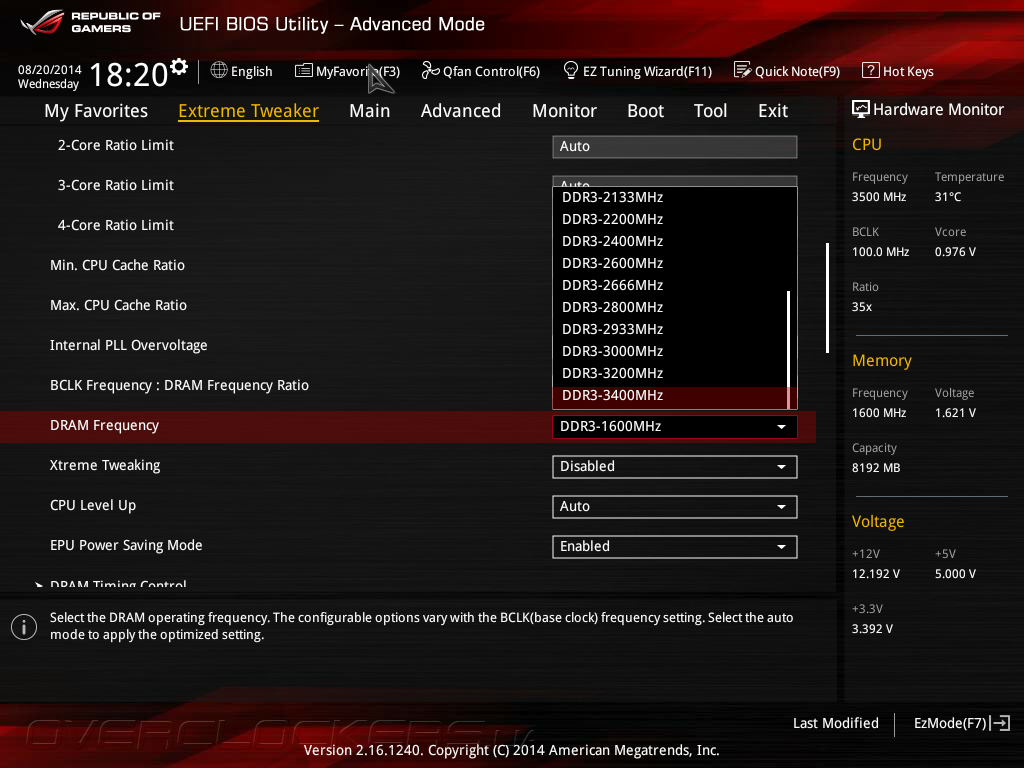

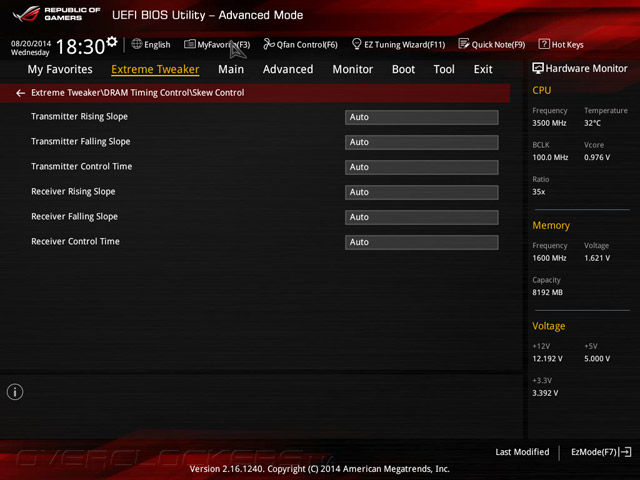

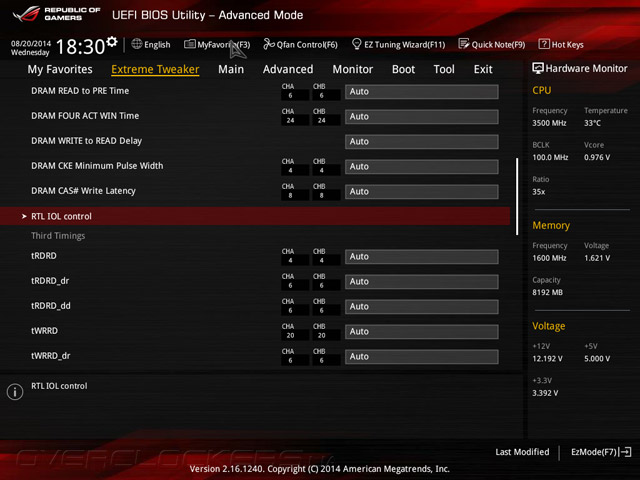

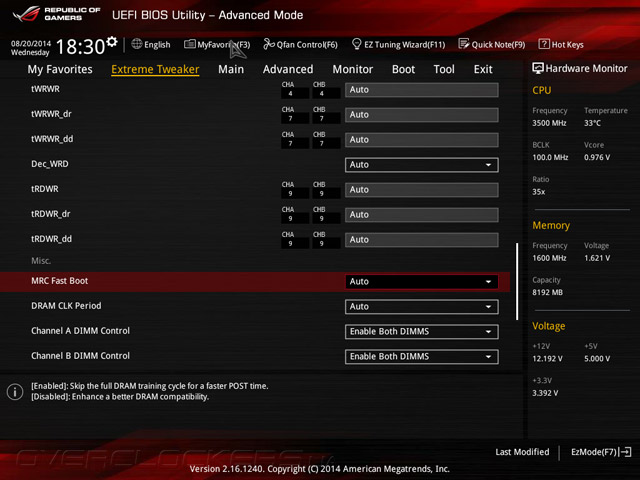

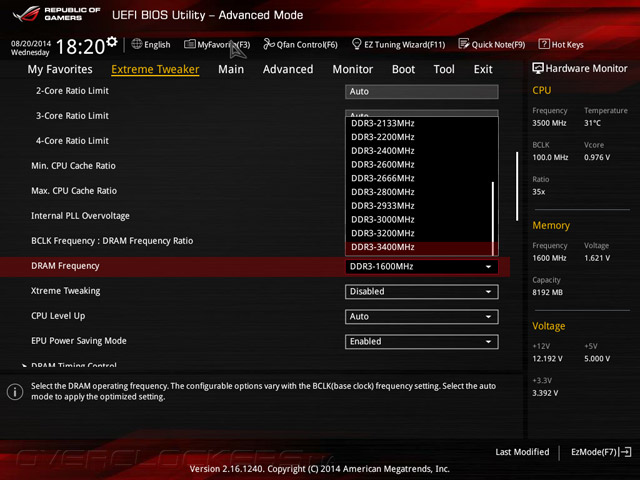

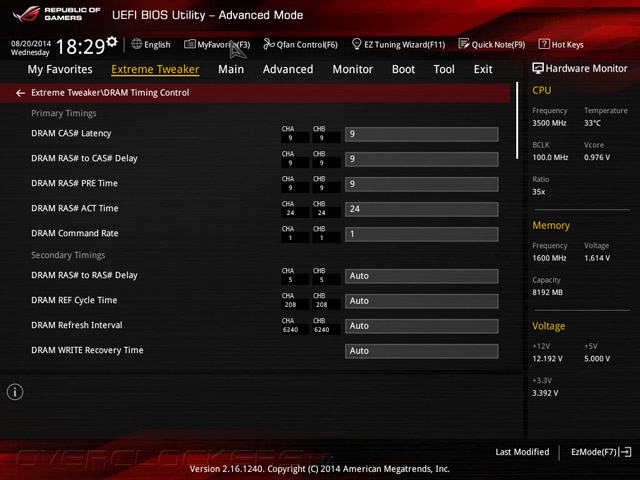

UEFI Setup позволяет увеличить тактовую частоту подсистемы ОЗУ до 3400 МГц, а многочисленные настройки таймингов и других не менее важных параметров модулей оперативной памяти находятся в подменю DRAM Timing Control.

ASUS Maximus VII Ranger

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger

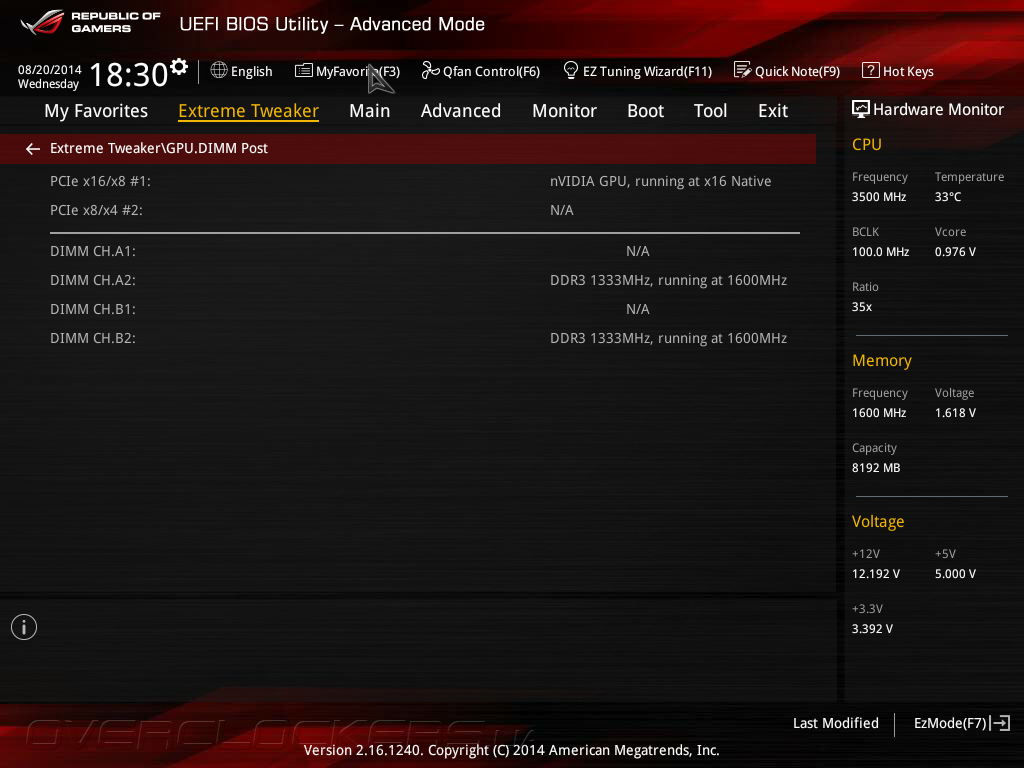

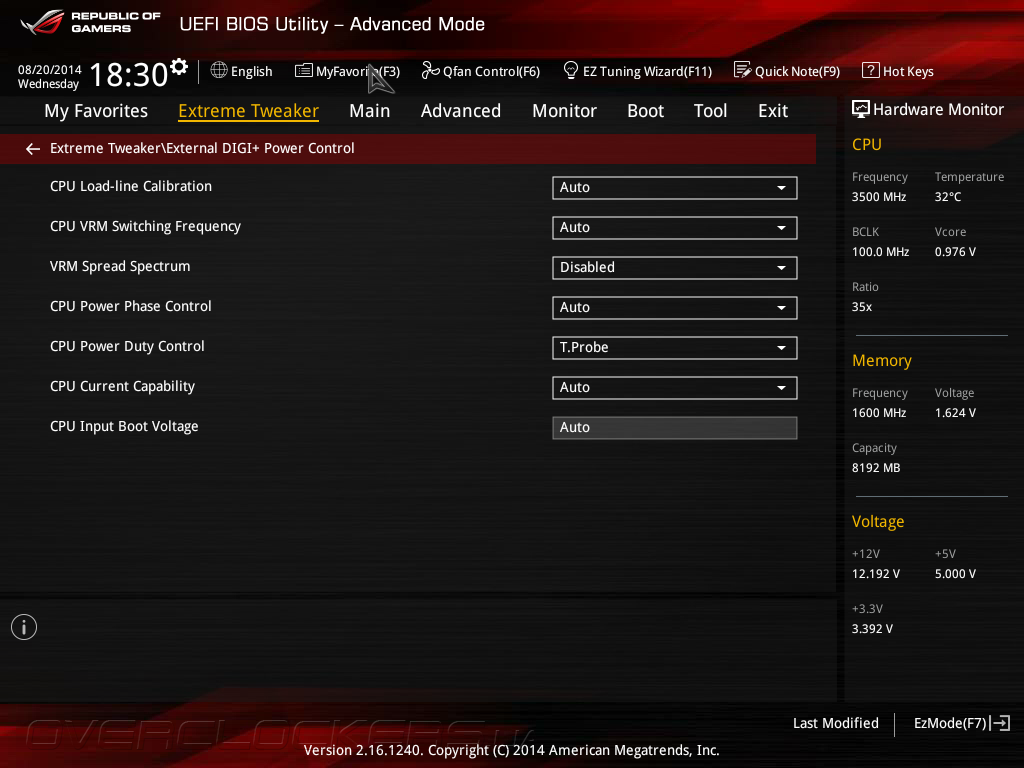

Для просмотра сведений об использовании разъемов для установки ОЗУ и графических ускорителей служит опция GPU.DIMM Post, а во вкладке Extreme DIGI+ Power Control сосредоточено управление цифровой подсистемой питания, формирующей напряжение VCCIN. Замечу, что на фоне UEFI Setup «материнки» ASUS Maximus VII Hero у новинки отсутствуют настройки защиты от перенапряжения, превышения тока и перегрева, а также регулировки, отвечающие за работу преобразователя напряжения модулей ОЗУ.

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

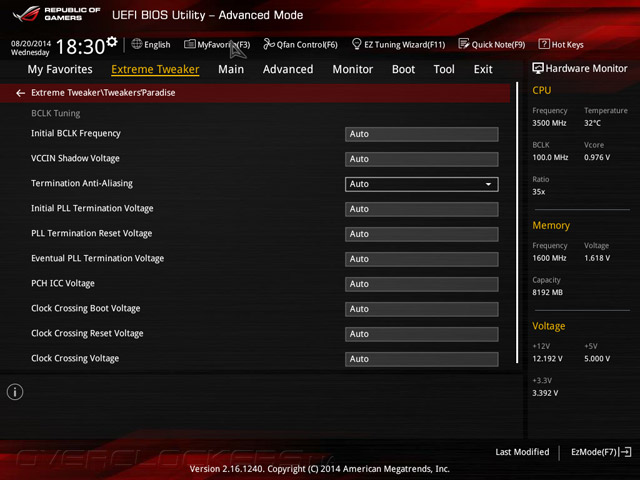

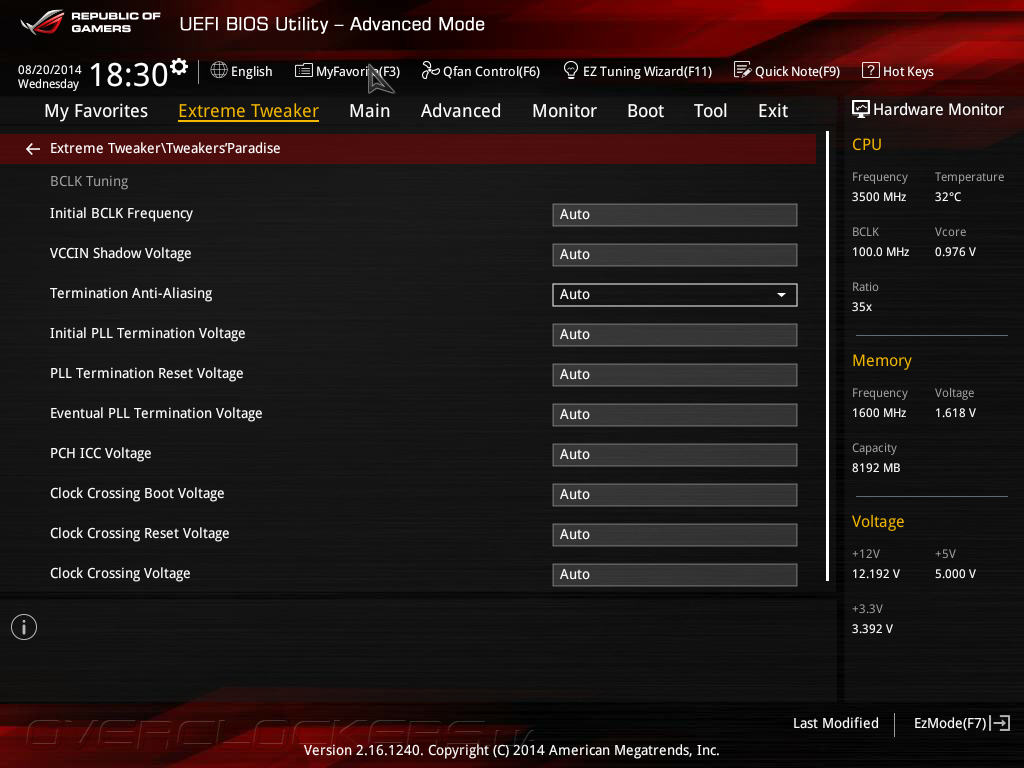

Зато, подменю Tweakers’Paradise, в котором находится управление множеством параметров, влияющий на максимальный уровень разгона, не претерпело изменений по сравнению со старшими моделями.

ASUS Maximus VII Ranger

Здесь же сосредоточены регулировки специфических напряжений, перечень, пределы и шаг изменения которых указаны ниже.

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL TerminationRese tVoltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
PCH ICC Voltage 0,6–2,2 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625

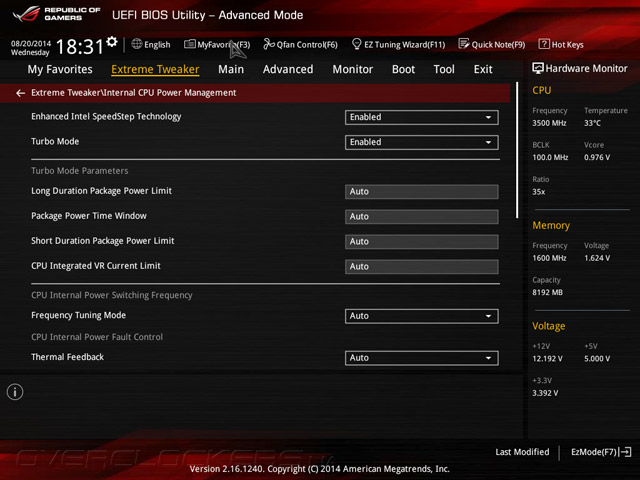

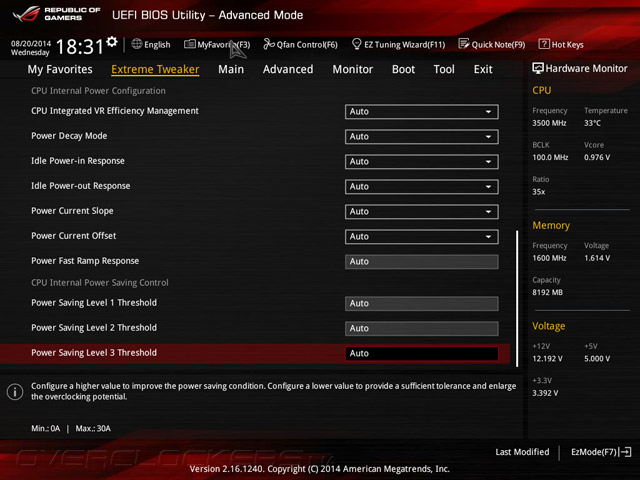

Встроенный в процессор регулятор напряжения управляется из подраздела CPU Internal Power Configuration, где включаются технологии Intel Turbo Boost и EIST, задаются лимиты потребляемой мощности и многое другое.

ASUS Maximus VII RangerASUS Maximus VII Ranger

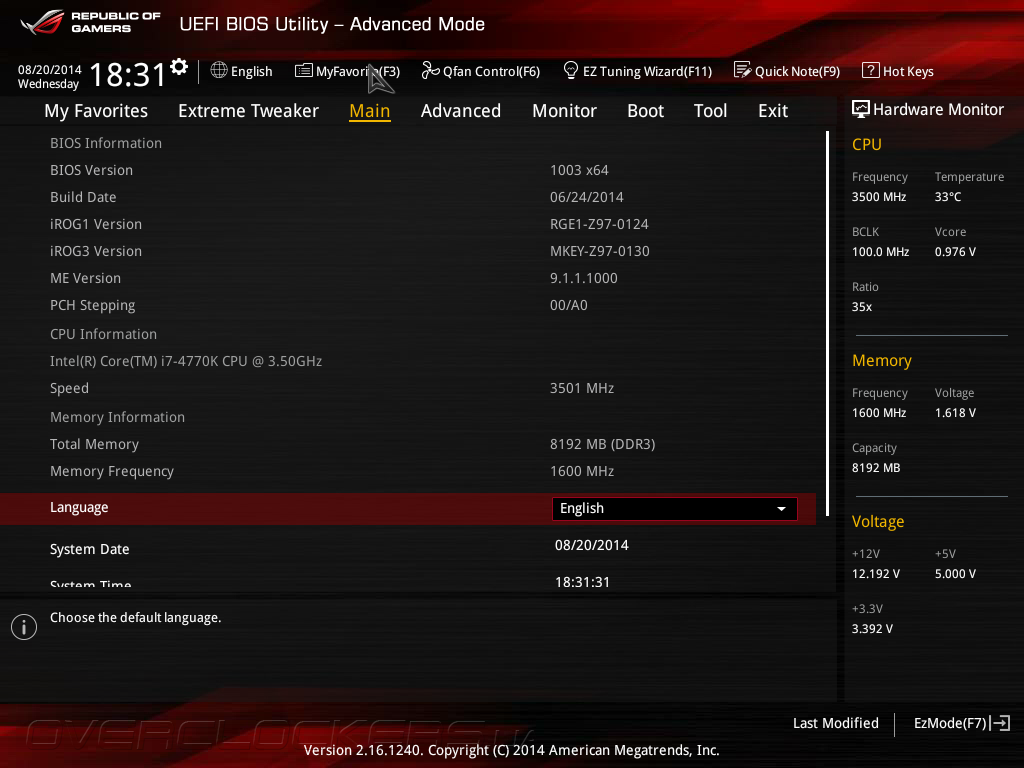

Вкладка Main отвечает за отображение информации о версии управляющего микрокода, установленном CPU и модулях памяти, а также выбора языка отображения меню настройки.

ASUS Maximus VII Ranger

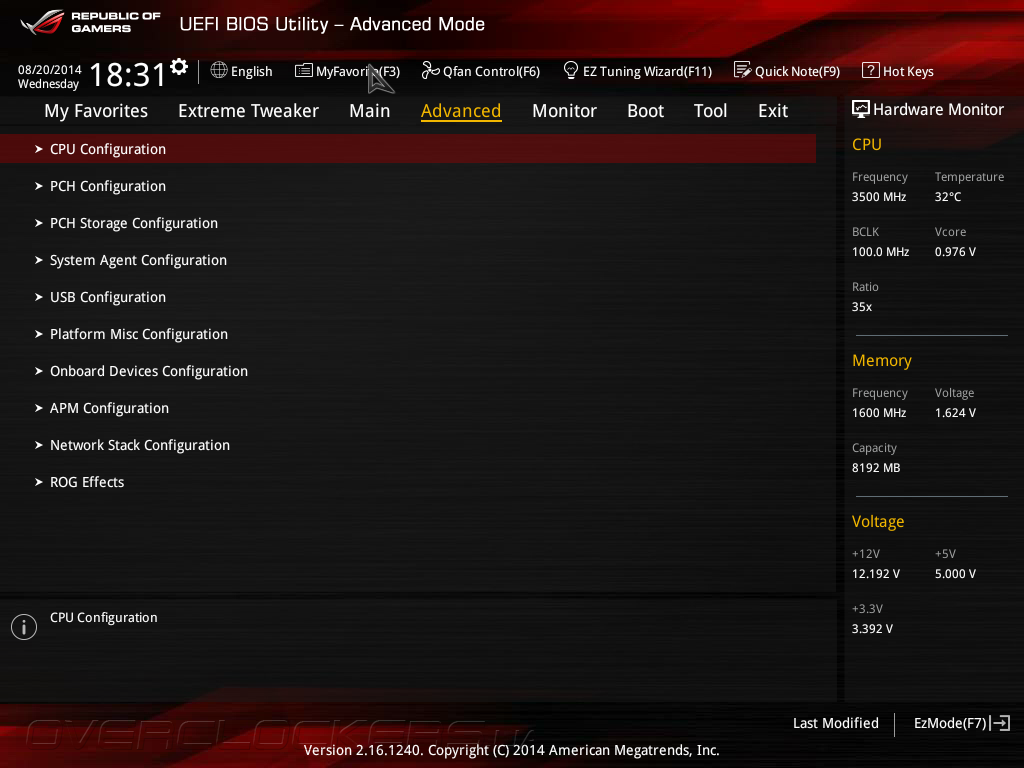

Раздел Advanced отвечает за настройки функции расширения материнской платы.

ASUS Maximus VII Ranger

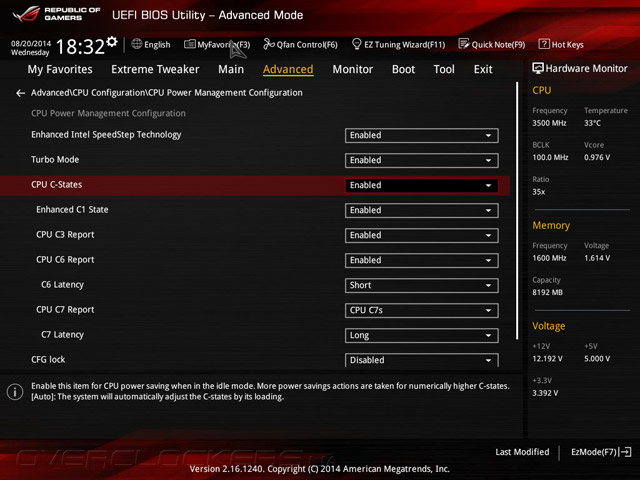

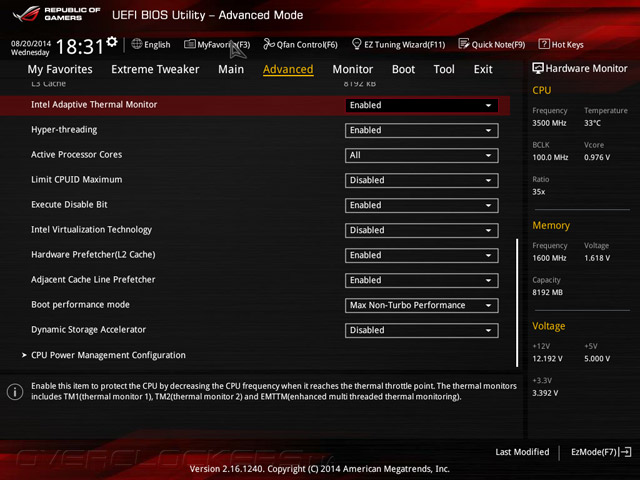

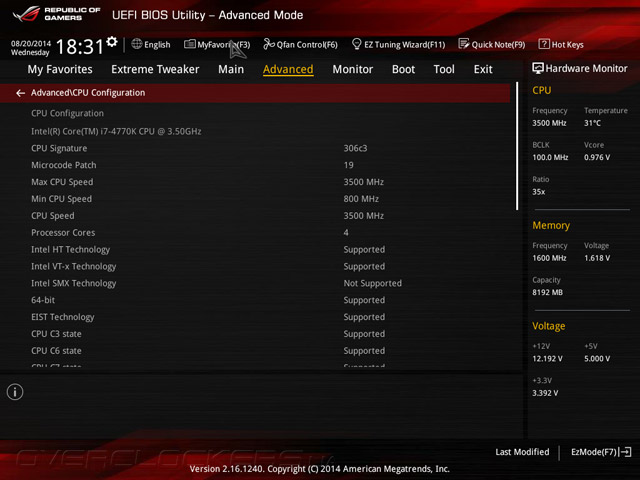

В меню CPU Configuration дает возможность получить подробную информацию о центральном процессоре, а также сконфигурировать его специфические функции, такие как Hyper Threading, аппаратная виртуализация, а также задать работу технологий энергосбережения.

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger

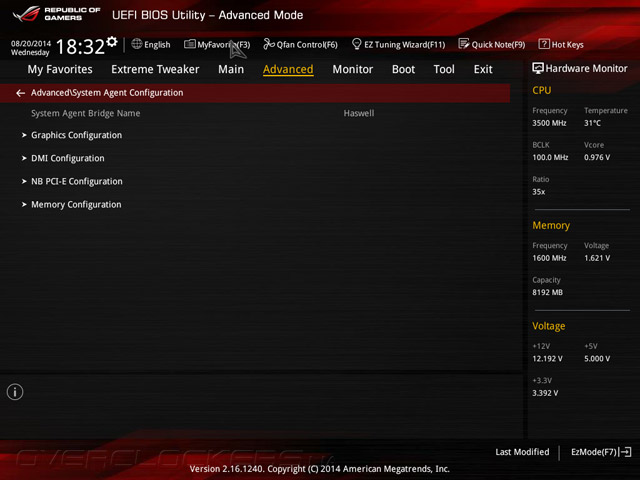

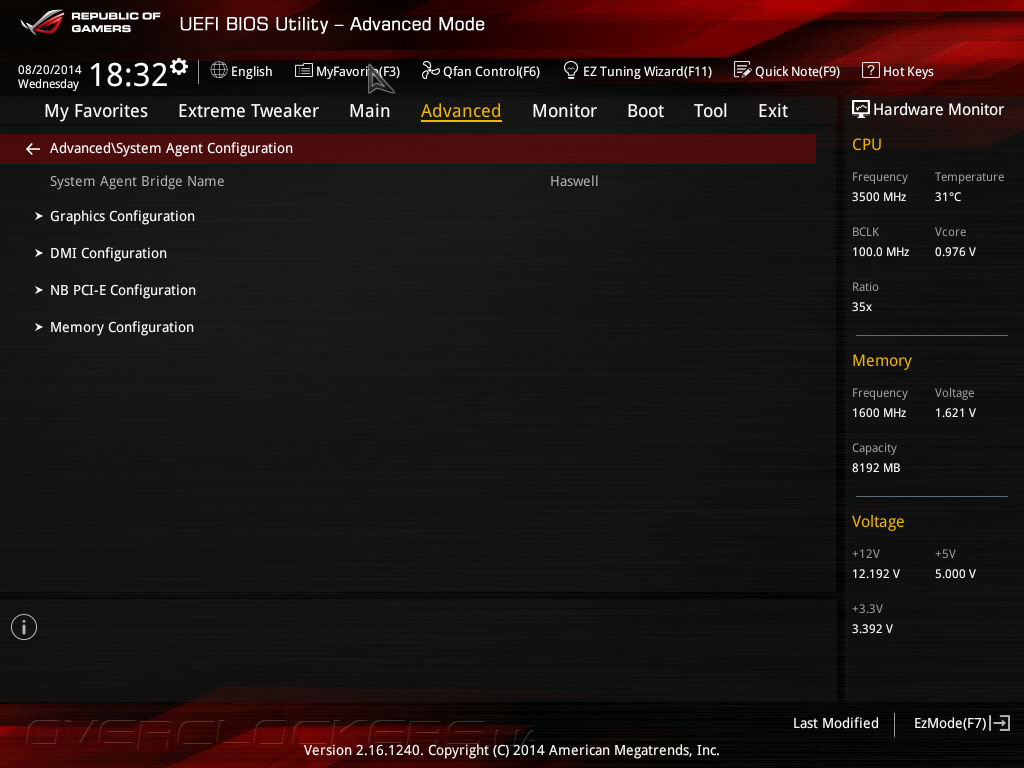

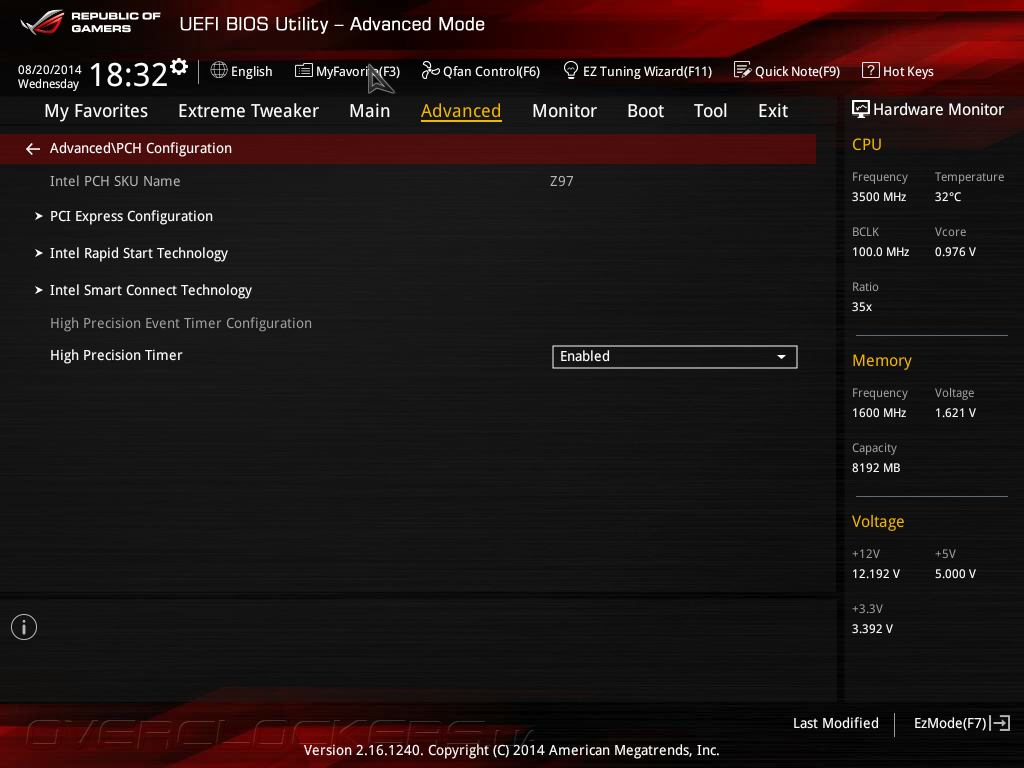

Вкладка PCH Configuration отвечает за настройки чипсета, а в подменю System Agent Configuration задаются параметры работы встроенного в процессор северного моста.

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

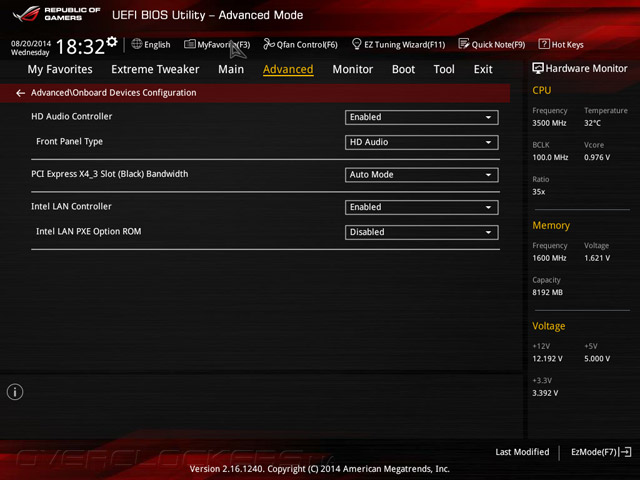

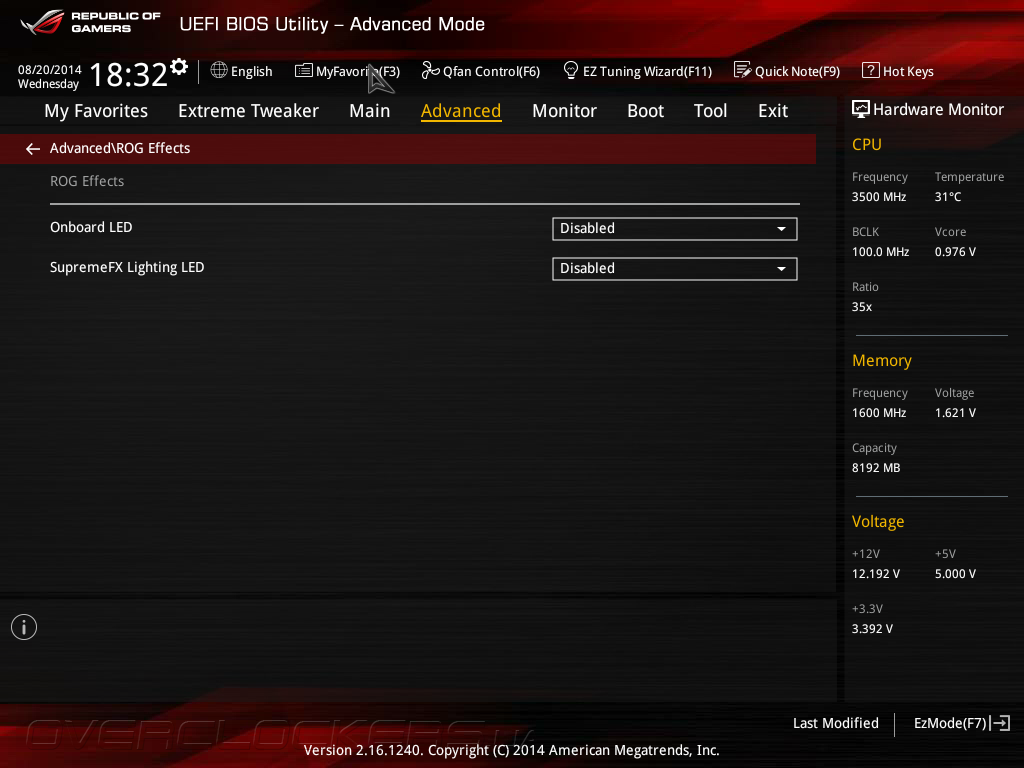

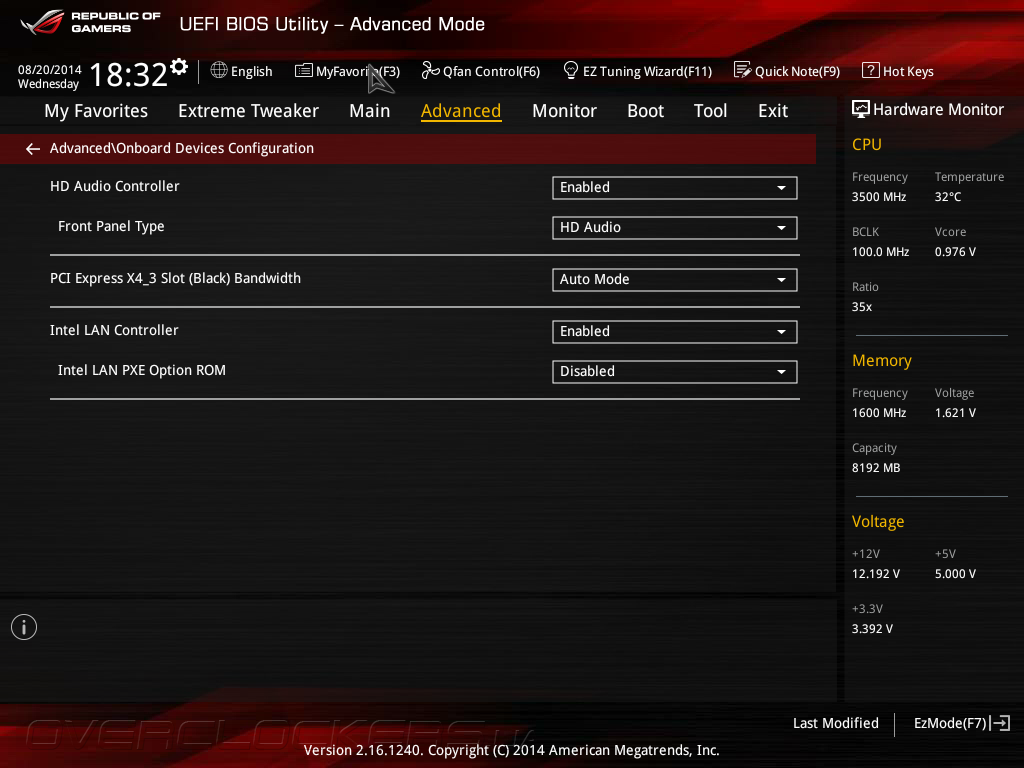

Управление немногочисленными дополнительными контроллерами находится в подразделе Onboard Device Configuration, а во вкладке ROG Effects можно отключить светодиодную подсветку материнской платы.

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

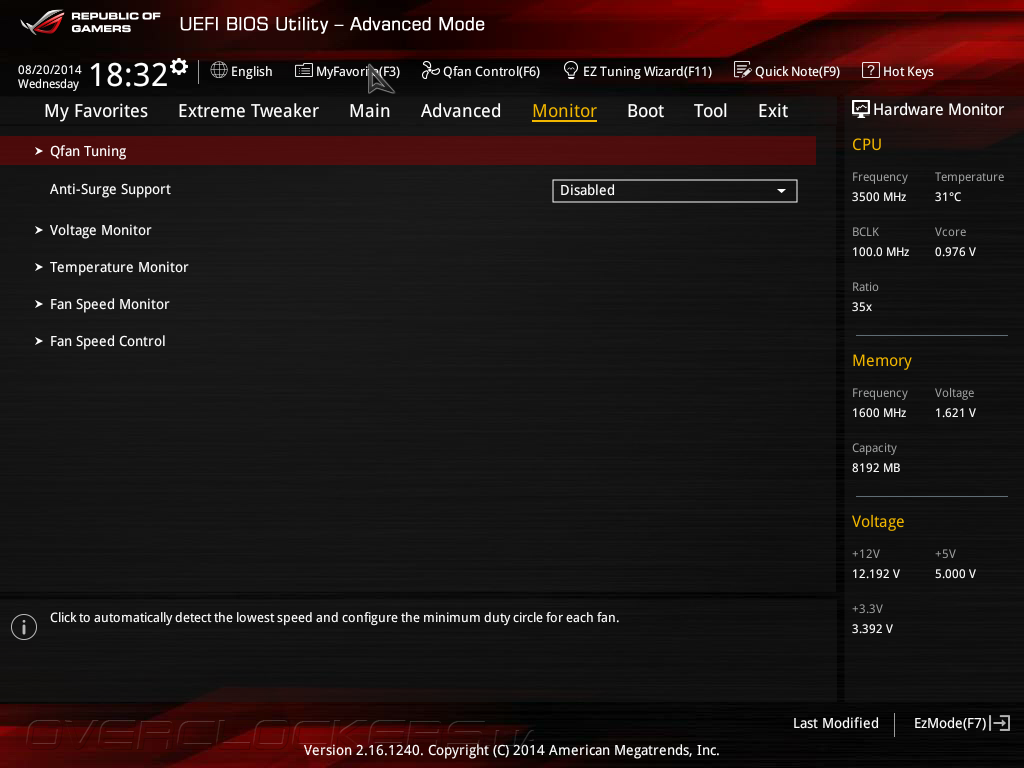

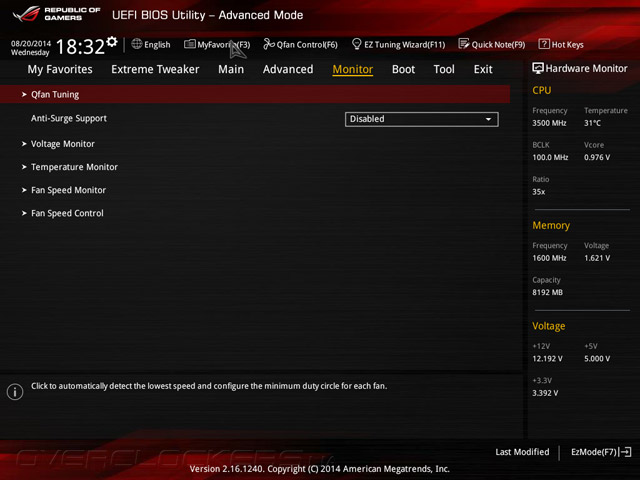

Вывод показаний системного мониторинга и управление режимом работы вентиляторов помещены в раздел Monitor.

ASUS Maximus VII Ranger

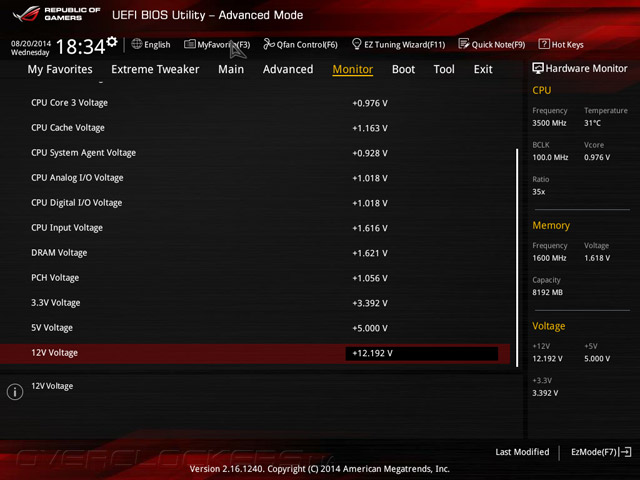

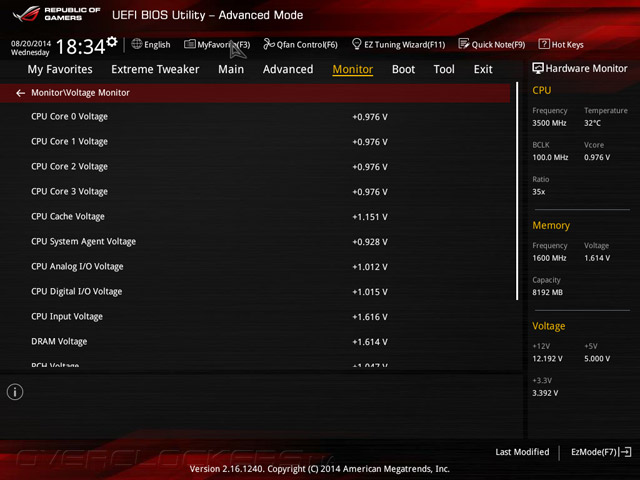

Вкладка Voltage Monitor, как следует из названия, отвечает за отображение информации от 13 датчиков, измеряющих напряжении на основных компонентах материнской платы и шинах питания.

ASUS Maximus VII RangerASUS Maximus VII Ranger

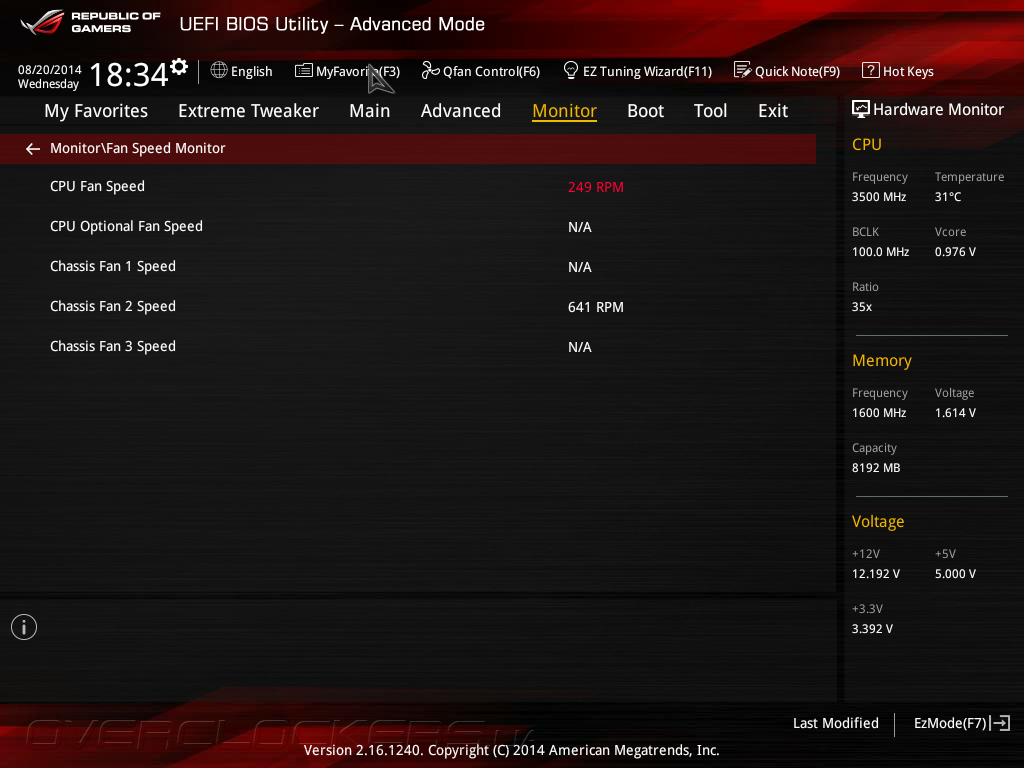

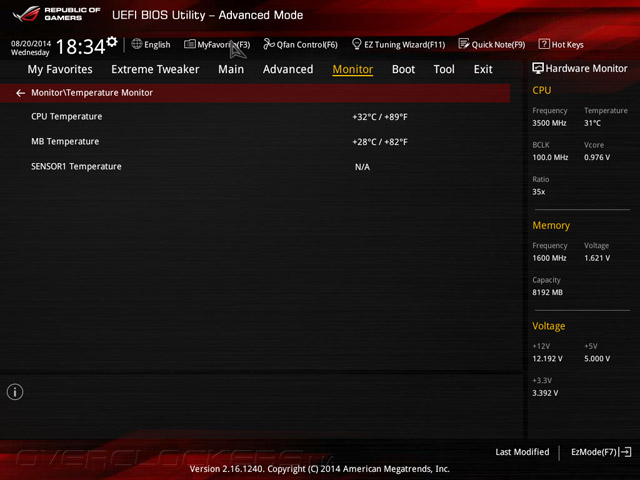

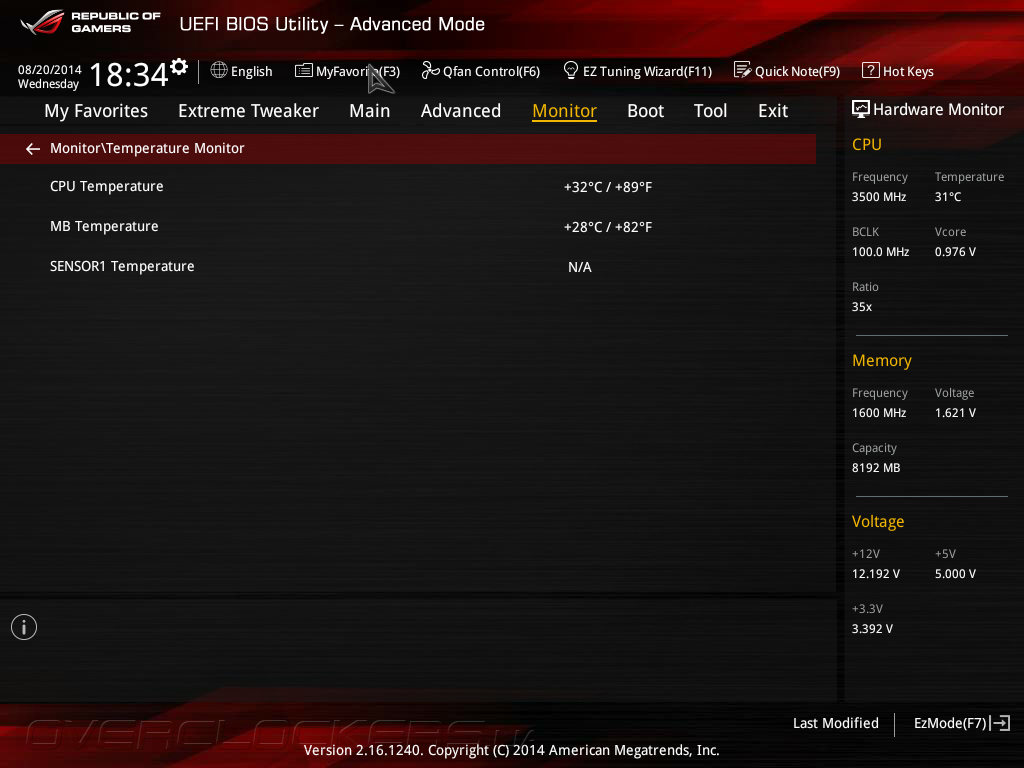

В подменю Temperature Monitor пользователи могут контролировать показания двух встроенных и одного внешнего температурного датчика, а в Fan Speed Monitor выводятся данные от пяти тахометрических сенсоров вентиляторов.

ASUS Maximus VII Ranger

ASUS Maximus VII Ranger

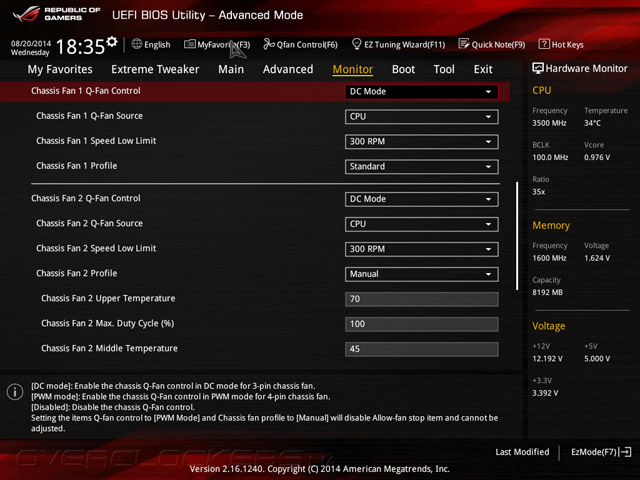

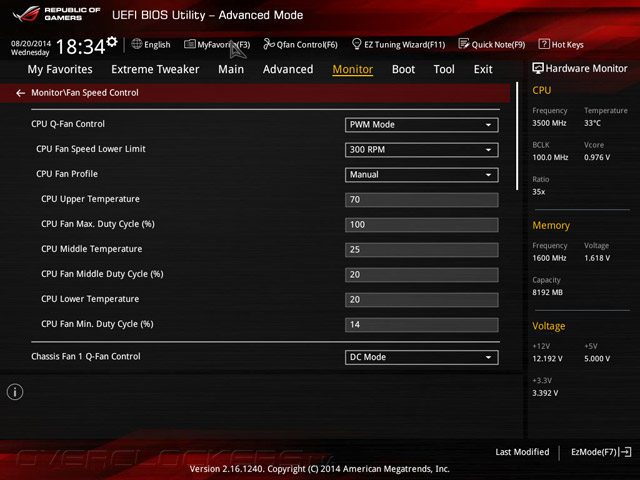

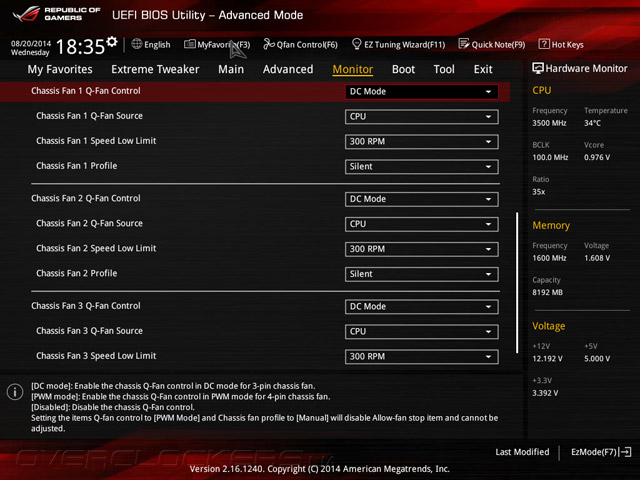

За управление режимом работы крыльчаток охладителей отвечает подраздел Fan Speed Control, где для каждого «карлсона» можно выбрать один из нескольких предустановленных профилей, либо задать алгоритм работы вручную, привязав его к показаниям температурных датчиков.

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger

Меню настройки ASUS Maximus VII Ranger обладает рядом дополнительных возможностей, повышающих удобство работы с UEFI Setup.

ASUS Maximus VII Ranger

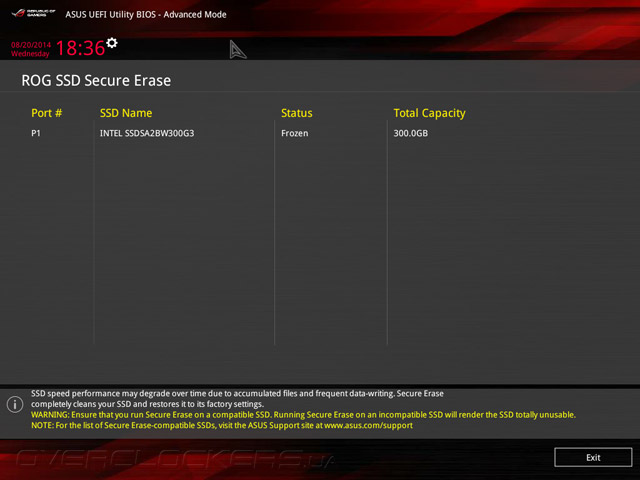

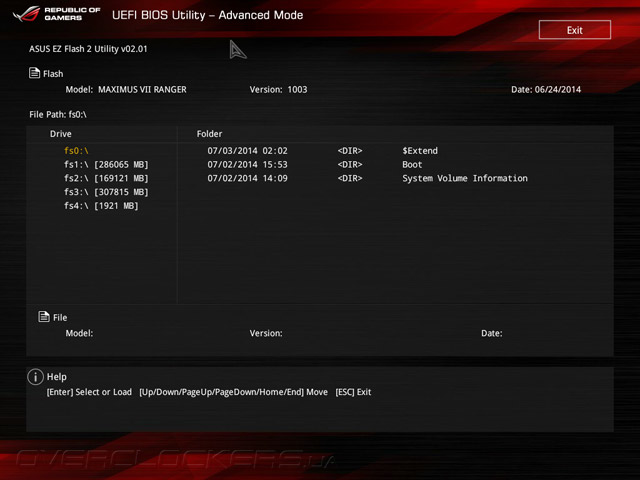

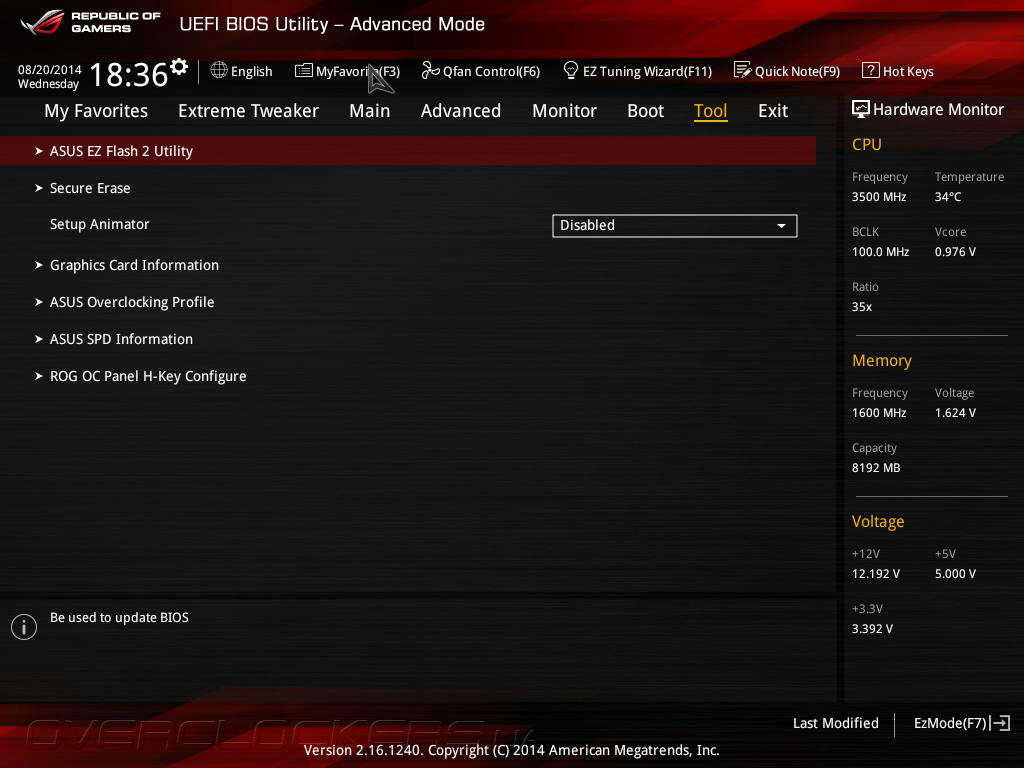

Подпрограмма EZ Flash 2 предназначена для обновления управляющего микрокода, а с помощью утилиты ROG SSD Secure Erase можно выполнить аппаратный сброс содержимого твердотельных накопителей.

ASUS Maximus VII RangerASUS Maximus VII Ranger

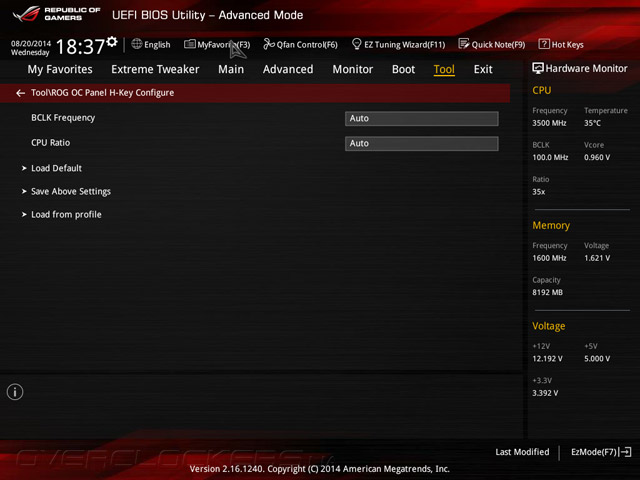

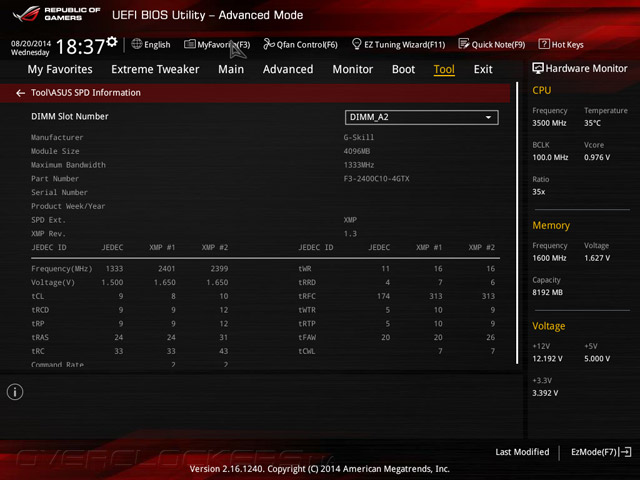

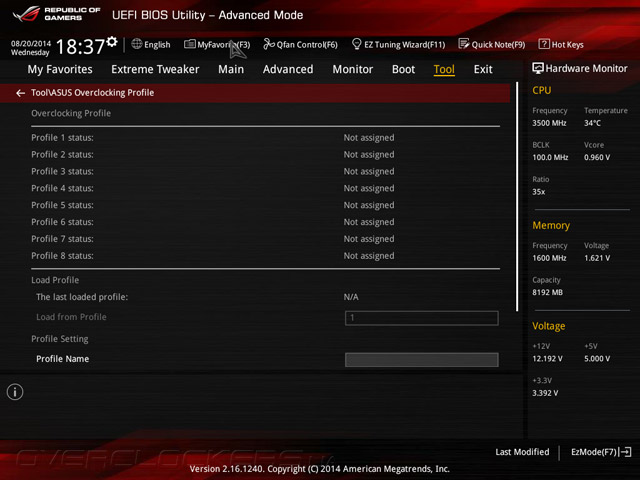

Во вкладке Overclocking Profile можно сохранять до восьми профилей с настройками UEFI, а функция SPD Information служит для отображения подробной информации об установленных модулях ОЗУ. Наконец, подменю ROG OC Panel H-Key Configure предназначена для настройки функций опциональной внешней панели OC Panel, которой комплектуются старшие модели ASUS линейки Republic of Gamers, тогда как владельцам ASUS Maximus VII Ranger этот аксессуар придется приобретать самостоятельно.

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger


Комплектное ПО

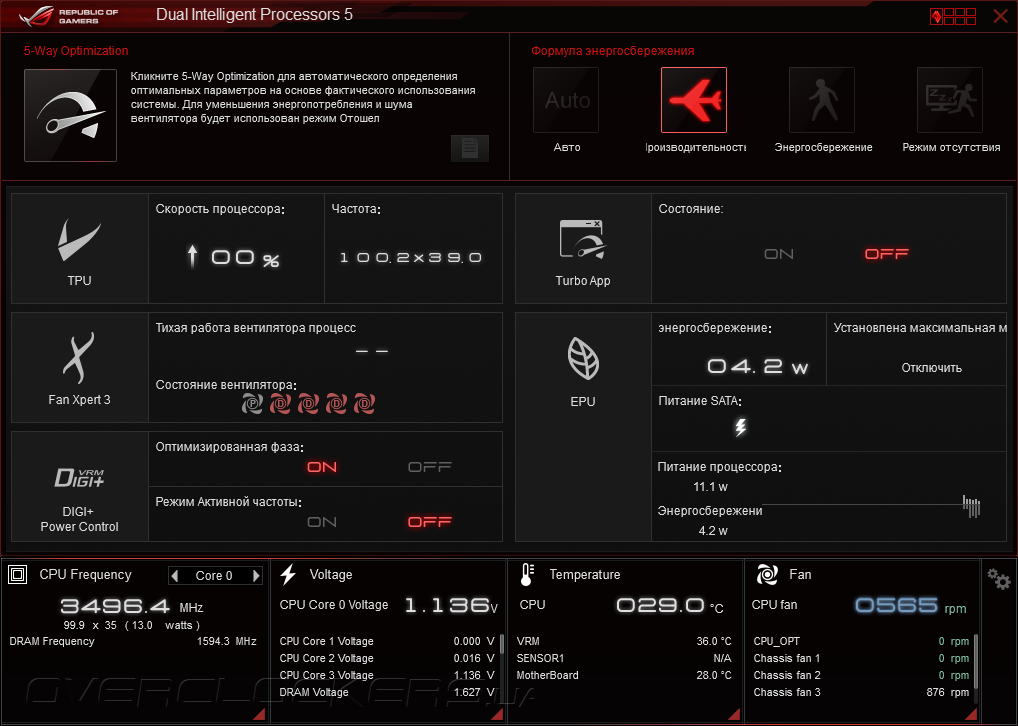

Новинка комплектуется всеми необходимыми драйверами и стандартным набором ПО, который предлагается для игровых системных плат ASUS. Для разгона и системного мониторинга, управления вентиляторами и многими другими дополнительными функциями служит программа Ai Suite 3. Ее главное окно представляет собой информационную панель, на которой отображаются статусы работы отдельных программных модулей, а в нижней части интерфейса выводятся показания аппаратного мониторинга.

ASUS Maximus VII Ranger

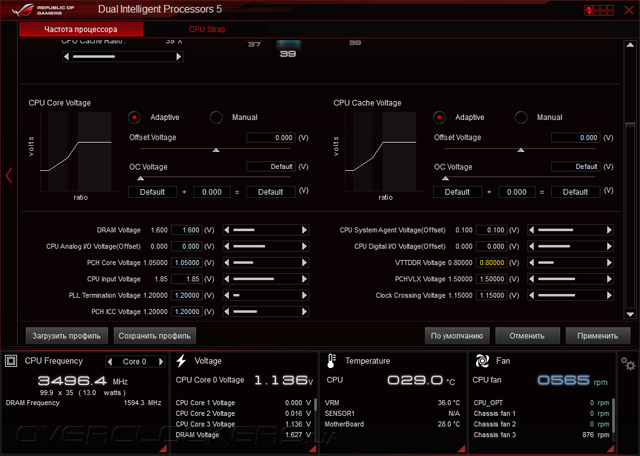

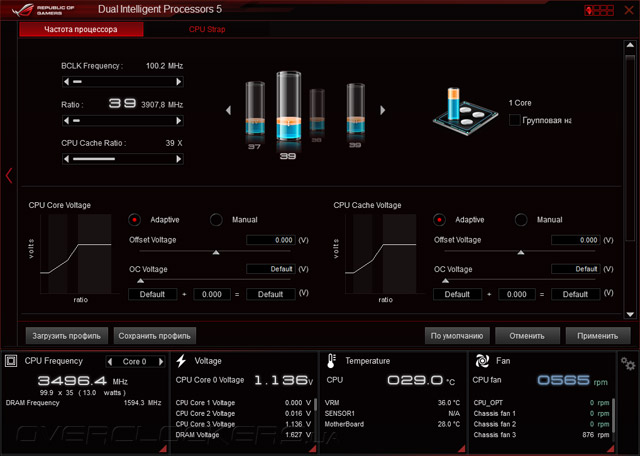

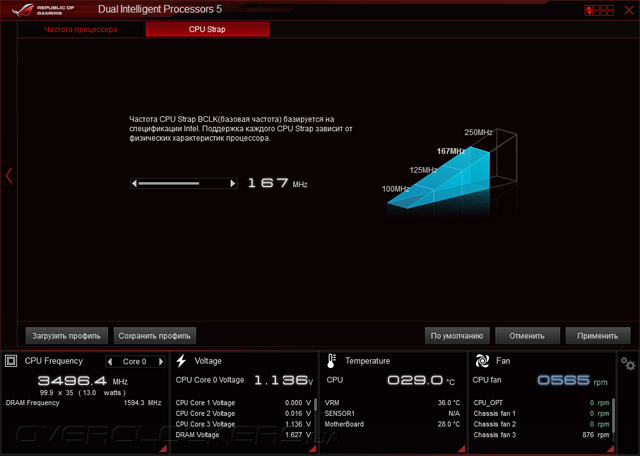

Модуль TPU отвечает за управление оверклокингом. Среди его возможностей числятся регулировки множителей, тактовой частоты и напряжений, а также параметра CPU Strap, который отвечает за повышение BCLK сверх номинала.

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger

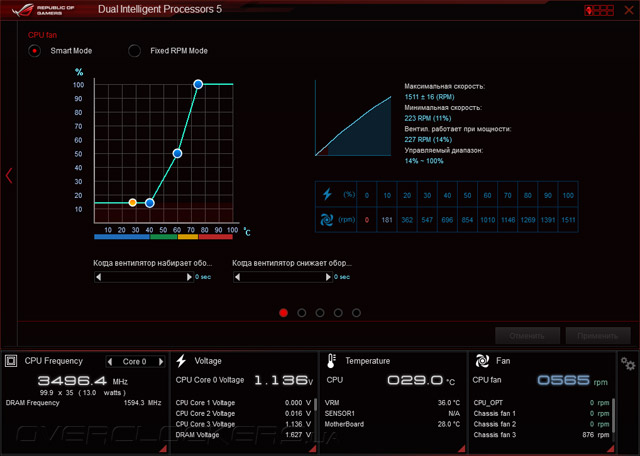

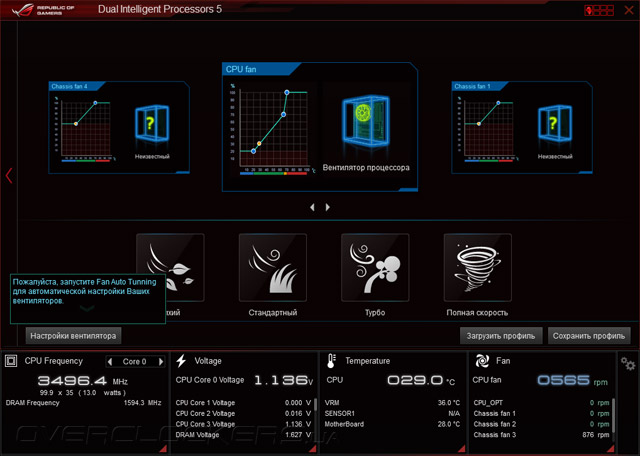

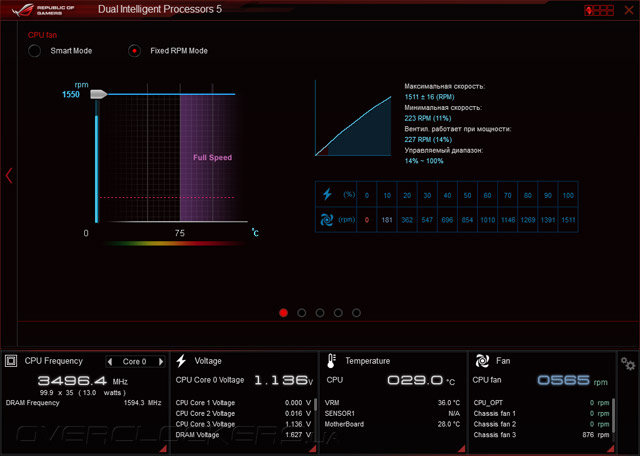

Для настройки режимов работы вентиляторов служит подпрограмма Fan Xpert 3, с помощью которой можно задать общий профиль функционирования для всех крыльчаток охладителей, либо вручную определить местоположение каждого из «карлсонов», откалибровать их скорости, а затем настроить обороты в зависимости от показаний температурных сенсоров или установить скорости вращения в процентном соотношении от максимума.

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger

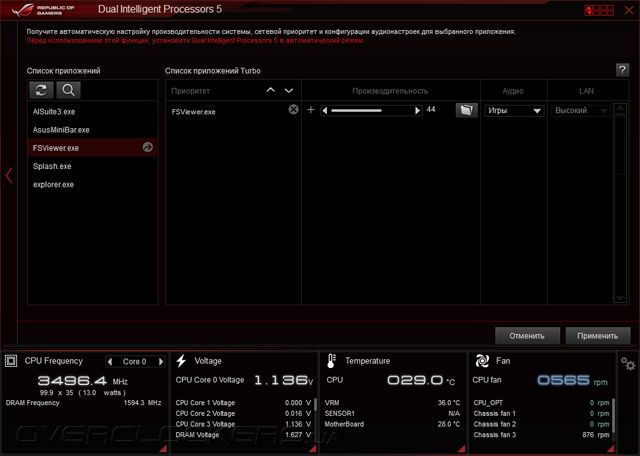

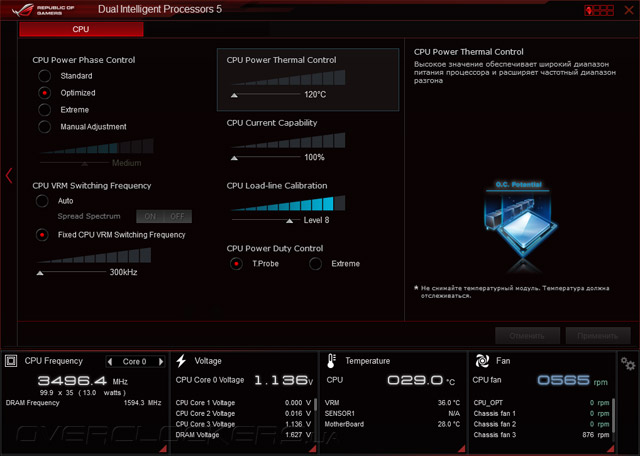

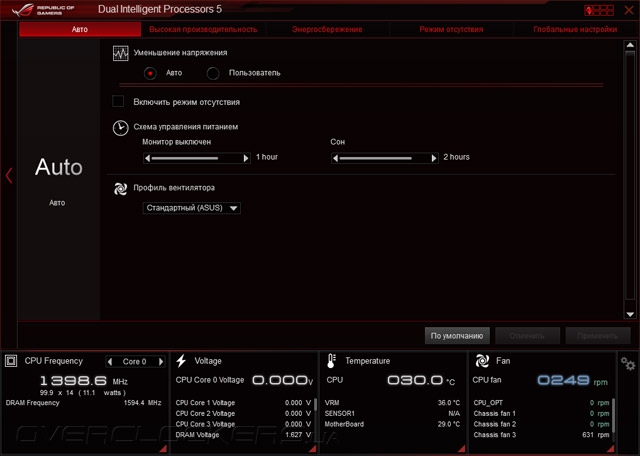

Также, в состав Ai Suite 3 входят программные модули Digi+ Power Control, Turbo APP и EPU. Первый отвечает за тонкую настройку цифровой подсистемы питания, второй позволяет настроить профили быстродействия для каждого приложения, а EPU предназначен для управления функциями энергосбережения, которые позволяют получить дополнительную экономию электроэнергии.

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger

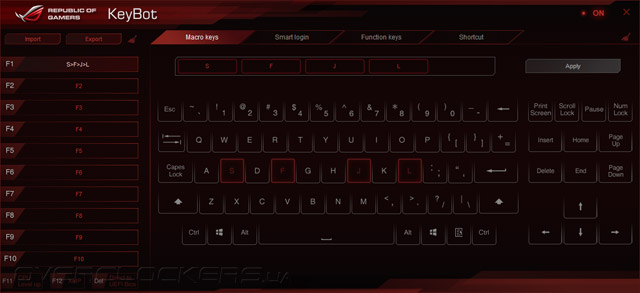

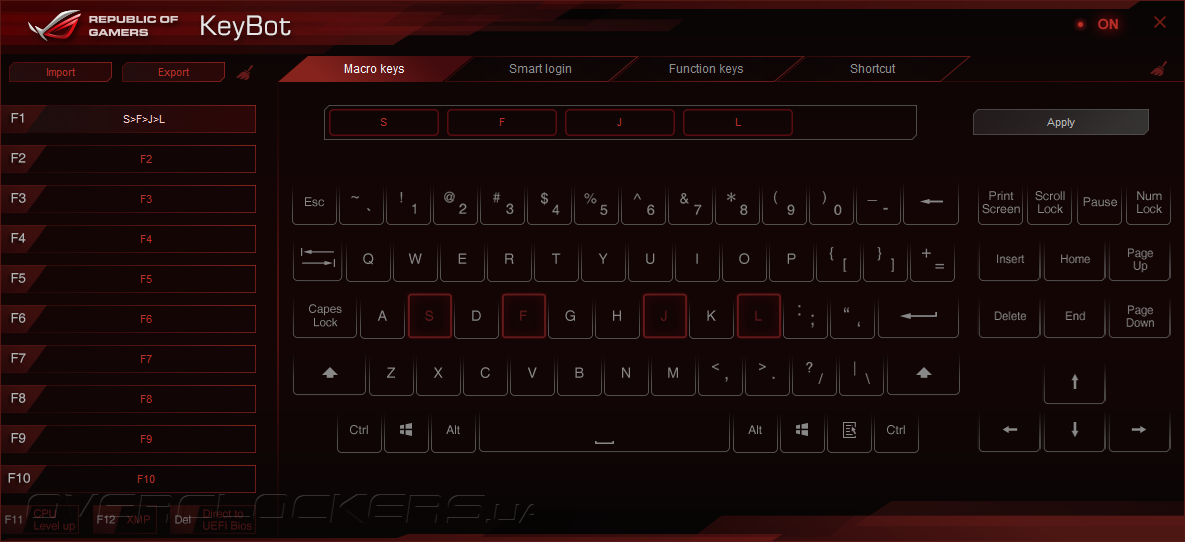

Для реализации фирменной технологии KeyBot системная плата Maximus VII Ranger оснащена одноименной программой, которая позволяет назначать «горячие клавиши» и записывать макрокоманды для любой клавиатуры.

ASUS Maximus VII Ranger

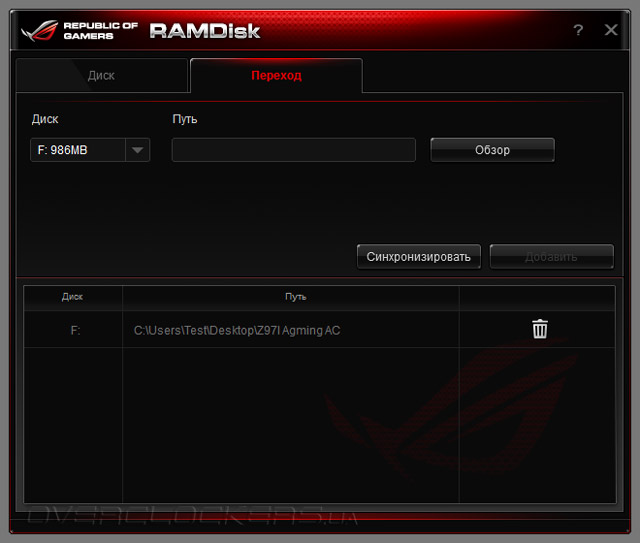

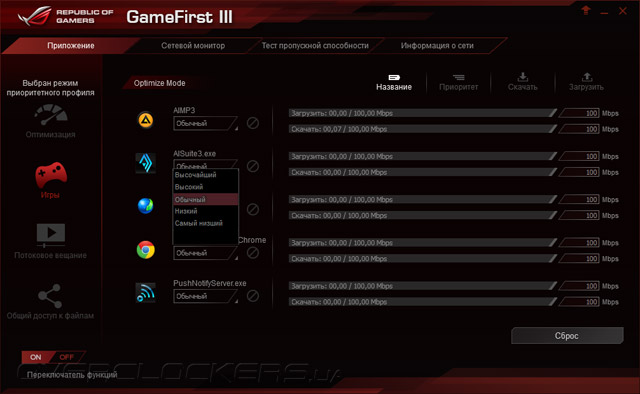

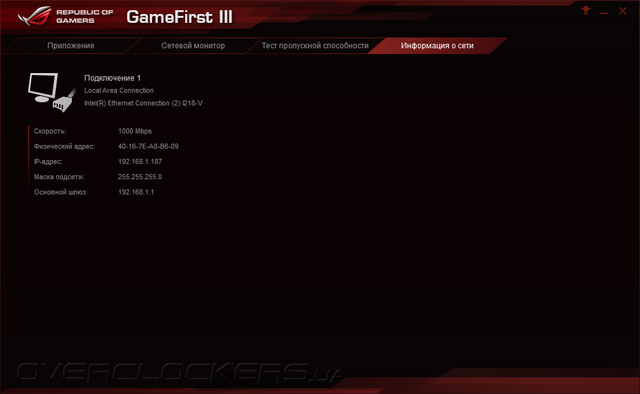

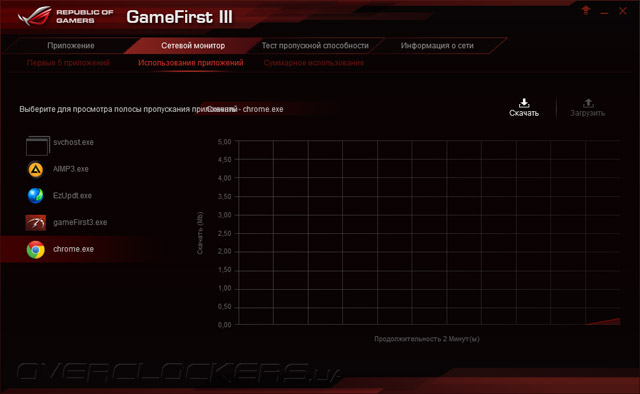

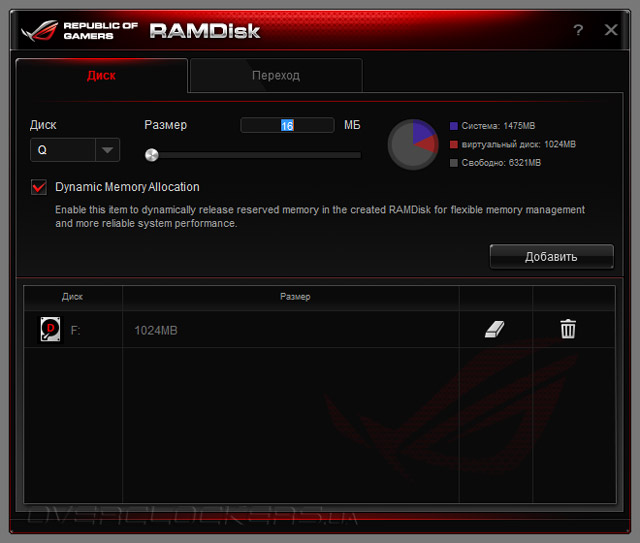

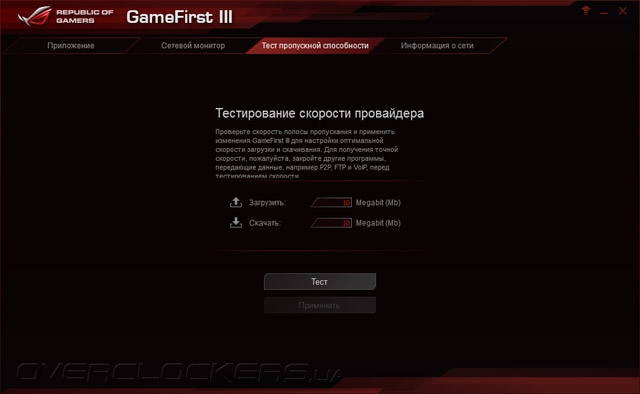

Для управления пропускной способностью интернет-соединения и назначением приложениям приоритета доступа в сеть служит фирменный программный продукт GameFirst III, а с помощью утилиты RAMDisk можно создавать виртуальный логический диск в области ОЗУ.

ASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII RangerASUS Maximus VII Ranger

ASUS Maximus VII RangerASUS Maximus VII Ranger

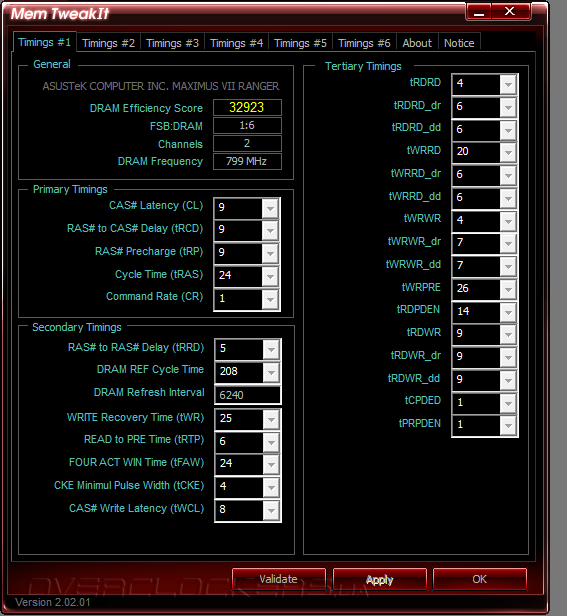

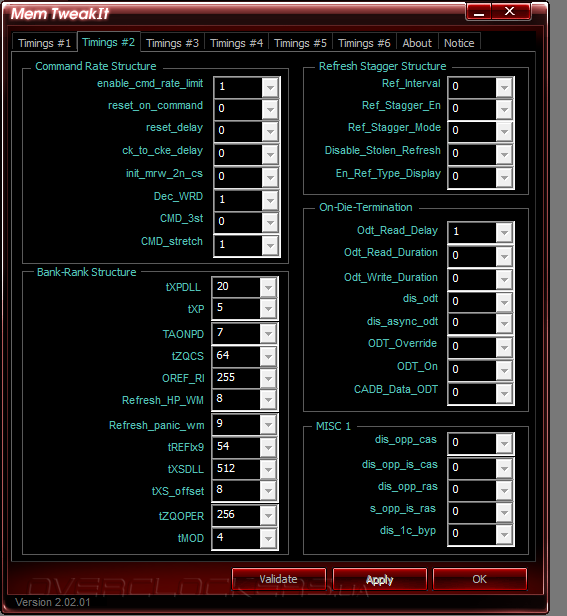

Наконец, материнская плата оснащается утилитой Mem TweakIT, которая предназначена для управления таймингами подсистемы ОЗУ. К сожалению, текущая версия программы некорректно работает на системных плата с чипсетами Intel 9-й серии и не позволяет менять какие-либо параметры.

ASUS Maximus VII RangerASUS Maximus VII Ranger
