Недавно компания NVIDIA представила новые видеокарты топового уровня. Со стандартной версией GeForce GTX 1080 Founders Edition мы познакомились в прошлой статье. Посмотрим теперь, какие нереференсные решения предлагают нам производители. Запуск новой серии GeForce для многих стал хорошим поводом освежить внешний дизайн и конструктивные особенности своих продуктов. В их числе компания MSI. И в данной статье мы ознакомимся с обновленной видеокартой серии Gaming на базе GeForce GTX 1080.
В новой «десятой» серии MSI немного изменила систему наименование своих карт. Верхнюю ступеньку займет модификаций Sea Hawk с водяным охлаждением. Из моделей с воздушным охлаждением топовое место отведено моделям Gaming X, которые сменят обычные Gaming. А версии с чуть меньшим заводским разгоном, ранее известные как Gaming LE, ограничатся простым названием Gaming. Видеокарты Armor 2X получат более короткое наименование Armor. Референсные варианты заменят карты Aero с похожим типом охлаждения. При этом Founders Edition тоже числится в списке выпускаемых видеокарт.
MSI GeForce GTX 1080 Gaming X 8G
MSI GeForce GTX 1080 Gaming X 8G поставляется в коробке средних размеров. Оформление выдержано в красных тонах, что немного непривычно для NVIDIA, но уже твердо ассоциируется именно с MSI Gaming.

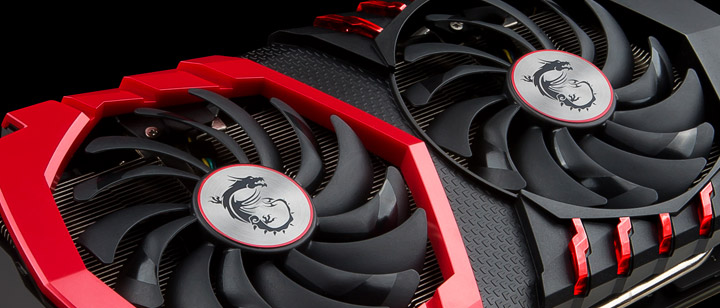

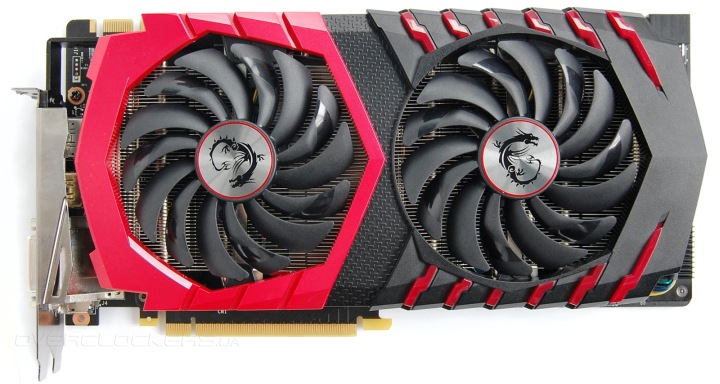

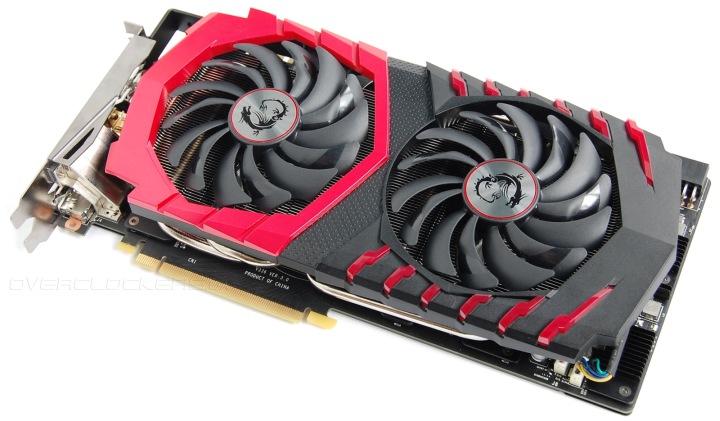

Видеокарта выполнена в узнаваемом стиле, но с обновленным дизайном. Кожух стал выглядеть боле агрессивно благодаря «зубчатой» поверхности. Все это выглядит эффектно. При этом даже по весу ощущается, что перед нами солидный продукт с качественным охлаждением.
Кулер занимает два слота. У видеокарты два крупных вентилятора с особой крыльчаткой. Общая длина видеокарты почти 28 сантиметров.

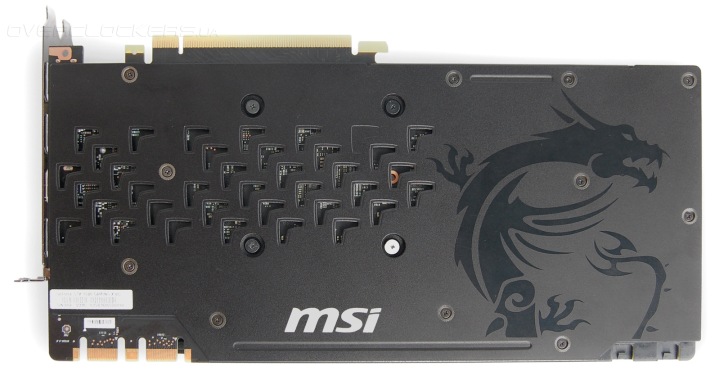

Задняя сторона защищена металлической пластиной с большим логотипом-драконом на поверхности.
На боковой грани кулера расположено окошко с миниатюрной версией логотипа и надписью MSI. Эти элементы в рабочем состоянии подсвечиваются, как и красные зубцы в правой части кожуха.

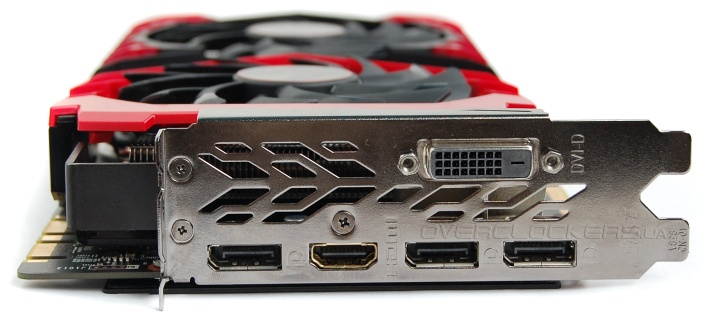

На заднюю панель вынесена стандартная конфигурация из пяти портов для вывода изображения: три DisplayPort, один HDMI и один DVI.

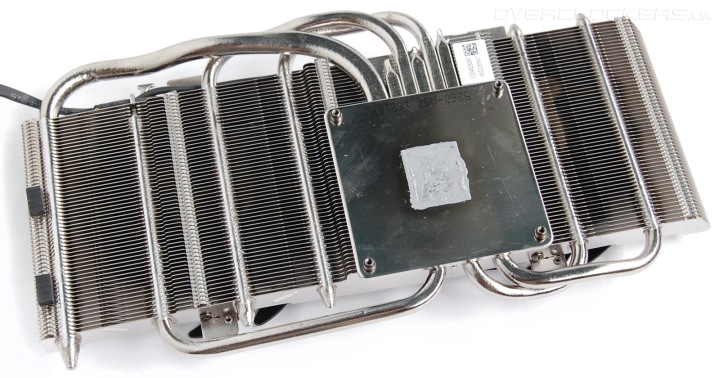

У кулера крупное основание, которое контактирует с поверхностью графического чипа. Использование такой крупной пластины гарантирует надежный контакт со всеми шестью тепловыми трубками, среди которых одна гигантского диаметра 10 мм. Также производитель гарантирует использование высококачественной термопасты.

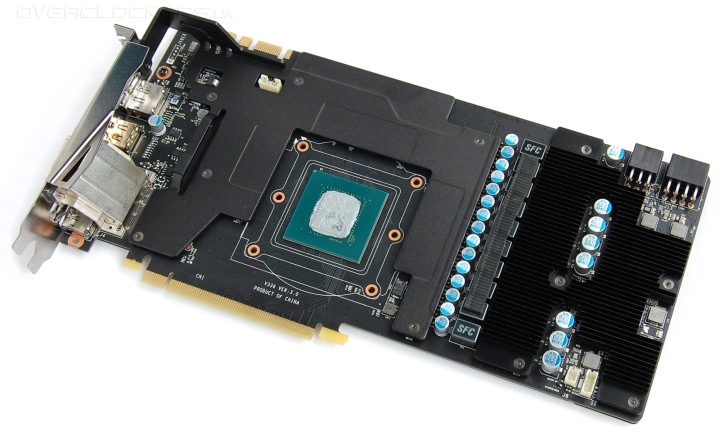

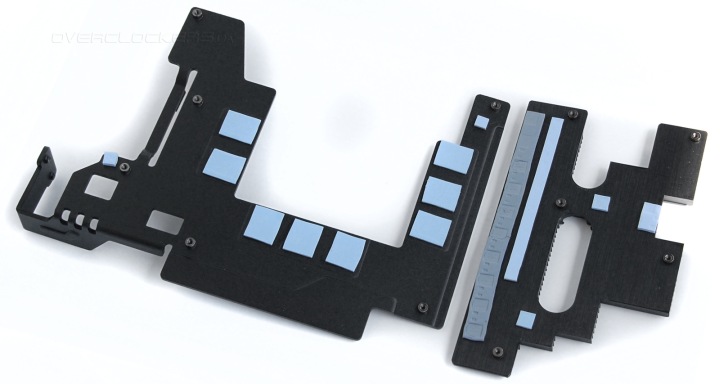

После демонтажа кулера мы видим две пластины, которые накрывают разные элементы на плате. Отдельная пластина предназначена для микросхем памяти.

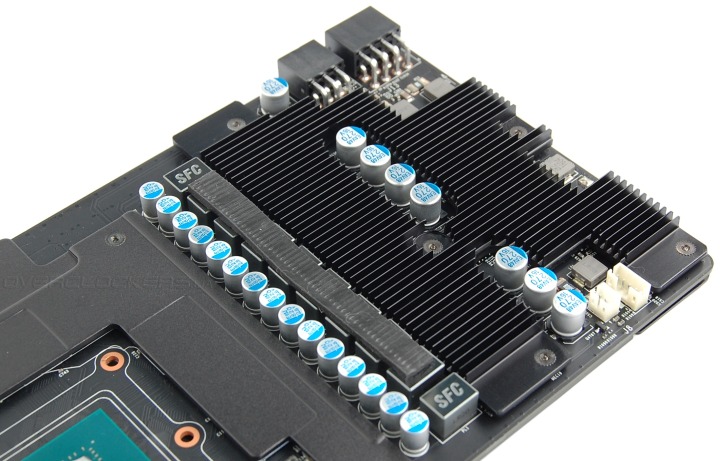

Пластина-радиатор на узле питания оснащена множеством ребер для увеличения площади рассеивания.
Термопрокладки на нижней стороне пластин обеспечивают контакт со всеми важными элементами.

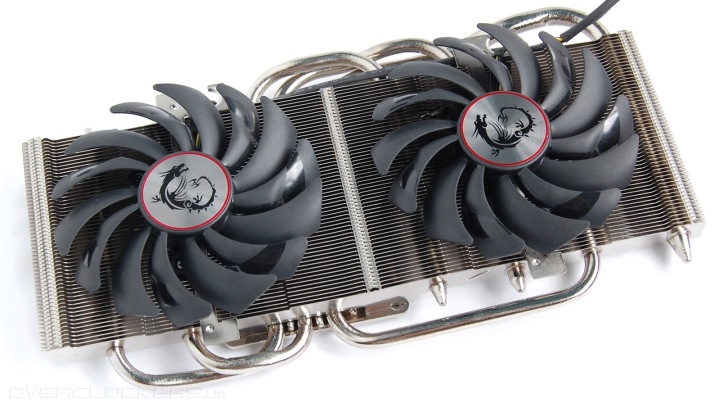

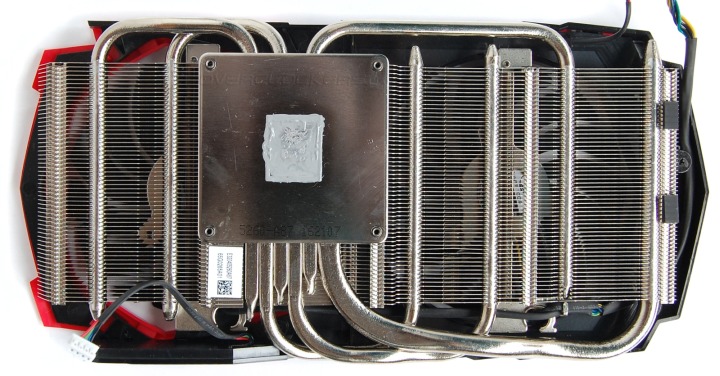

Взглянем ближе на основной радиатор без кожуха. Изогнутые трубки равномерно пронизывают массив тонких пластин.
Сверху на радиатор прикручено два вентилятора диаметром 100 мм.

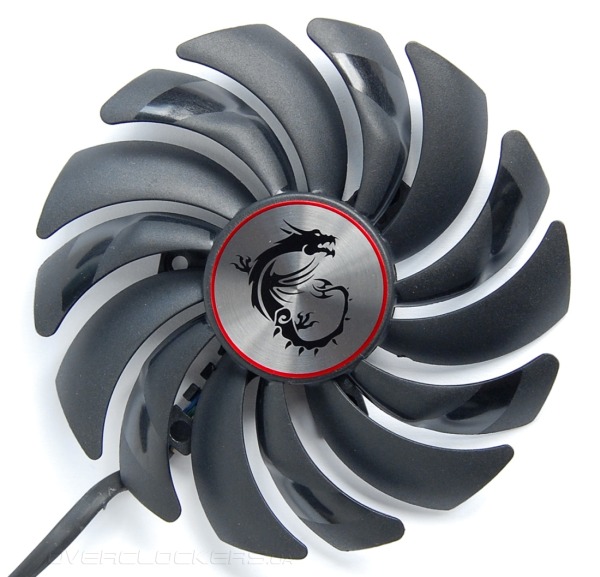

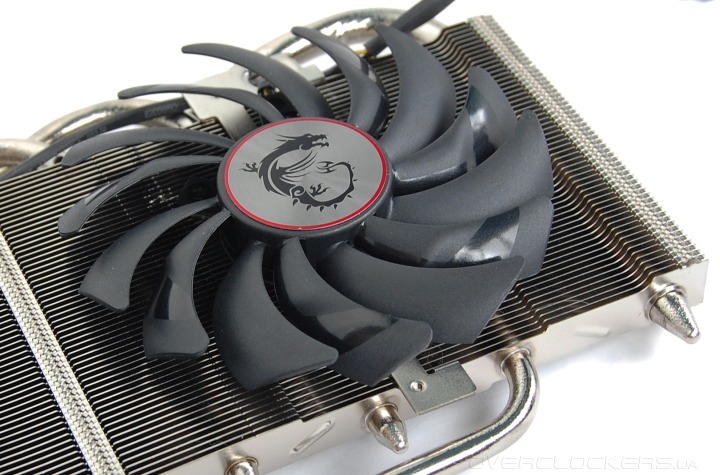

Вентиляторы монтируются на тонкие планки, которые создают минимальное сопротивление воздушному потоку. Форма крыльчатки немного отличается от привычной. На фотографии видно, что лопасти как бы сгруппированы в пары и через одну имеют особый изгиб на поверхности. Это усовершенствованная версия старых вентиляторов, которые изначально лучше традиционных с обычной крыльчаткой.
Похожий дизайн использовался и в прошлой серии Gaming, но эти вентиляторы выполнены по обновленной технологии Torx 2.0, которая обеспечивает еще лучшее рассеивание воздуха и большее воздушное давление. Долговечность вентиляторов обеспечивается использованием шарикоподшипников.

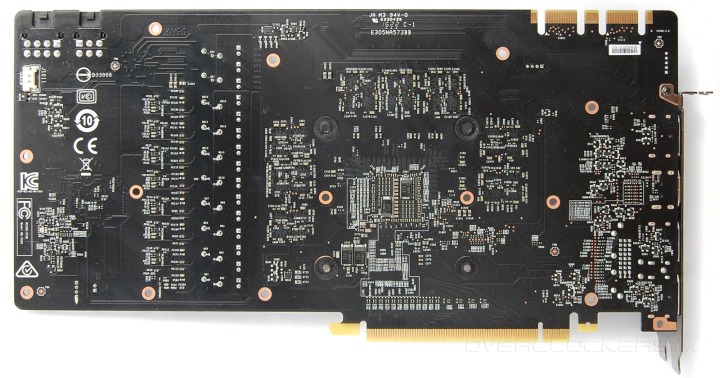

Печатная плата нереференсного дизайна, напоминает ранее выпущенные GeForce Gaming топового уровня (например MSI GTX 980 Gaming 4G. Плата шире обычной версии, что, в том числе, сделано и для лучшего ее охлаждения за счет большей площади.
Два разъема SLI обеспечивают скоростную коммуникацию через мостики SLI HB. Подробнее об этом в отдельном обзоре архитектурных особенностей GeForce GTX 1080. Вместо одного разъема питания на восемь контактов в углу расположено два, один из которых на шесть контактов.

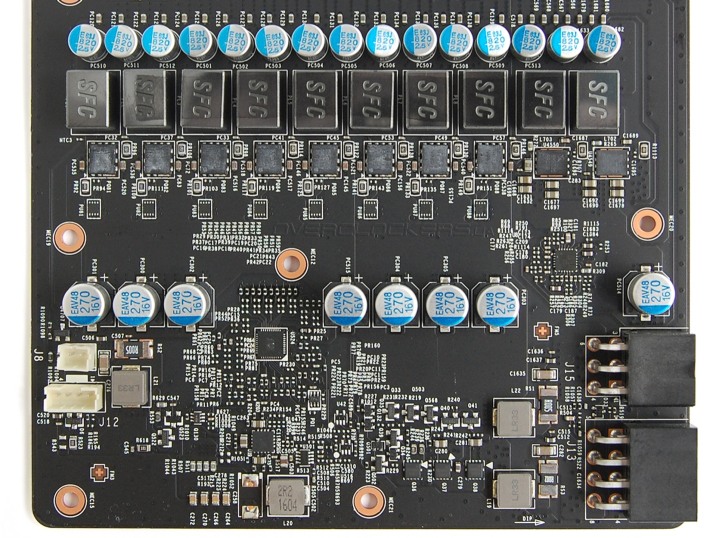

MSI GeForce GTX 1080 Gaming X 8G насчитывает восемь фаз питания GPU и две фазы для памяти GDDR5X.

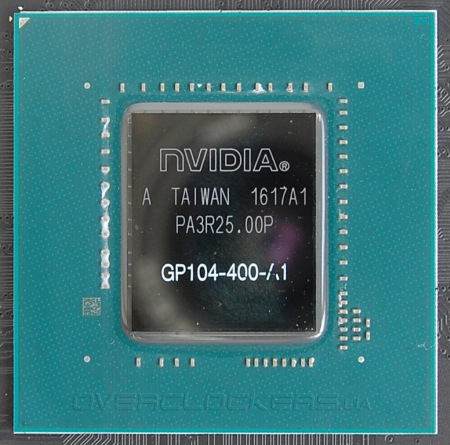

Графический процессор выполнен по 16-нм техпроцессу. Он оперирует 2560 потоковыми процессорами и 160 текстурными блоками при 256-битной шине памяти.

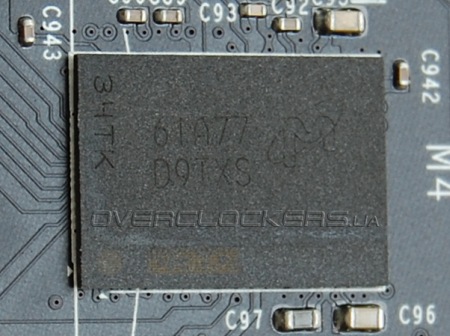

Восемь гигабайт памяти набраны восемью микросхемами Micron D9TXS.

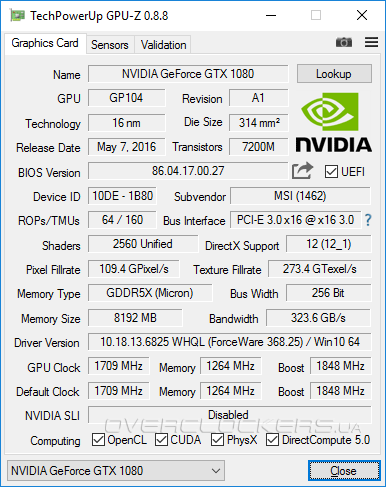

Базовая частота ядра повышена с 1607 МГц до 1709 МГц при Boost Clock 1848 МГц. Память ускорена до 10100 МГц.

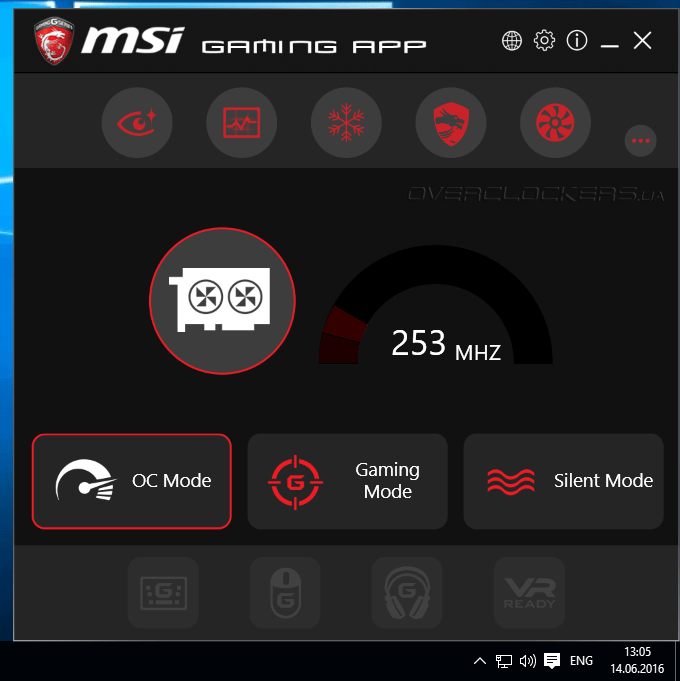

На диске с программным обеспечением поставляется утилита MSI Gaming App, которая позволяет управлять рабочими профилями и другими настройками. Интерфейс программы слегка изменился, она стала крупнее. Основные функции вынесены на большие кнопки, так что все ясно и понятно. По умолчанию MSI GeForce GTX 1080 Gaming X 8G работает в самом производительном режиме OC Mode. При переключении в Gaming Mode частота ядра снижается на 26 МГц, память опускается до стандартного уровня в 10010 МГц. В Silent Mode частота ядра опускается до 1607 МГц, т.е. до уровня референса. Silent-режим обеспечивает минимальный шум при производительности, близкой к стандартному уровню. Но нужно поминать, в тяжелых рабочих режимах референс все равно будет чуть слабее из-за понижения частот в результате превышения температурного лимита. MSI же будет постоянно поддерживать больший Boost благодаря лучшему охлаждению.
Среди новых функций MSI Gaming App управление настраиваемой подсветкой декоративных элементов на кожухе видеокарты.

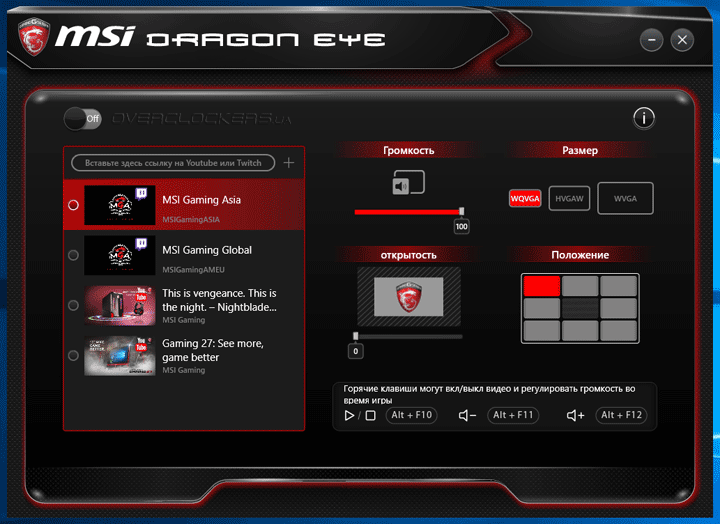

Комплект программного обеспечения MSI пополнился еще одним приложением. MSI Dragon Eye позволяет одновременно играть и смотреть видео с YouTube или Twitch. Утилита выводит видео поверх игры в соответствии с заданными настройками положения этого окна. Можно сразу смотреть какое-то прохождение или руководство по игре, не отвлекаясь от своего игрового процесса.

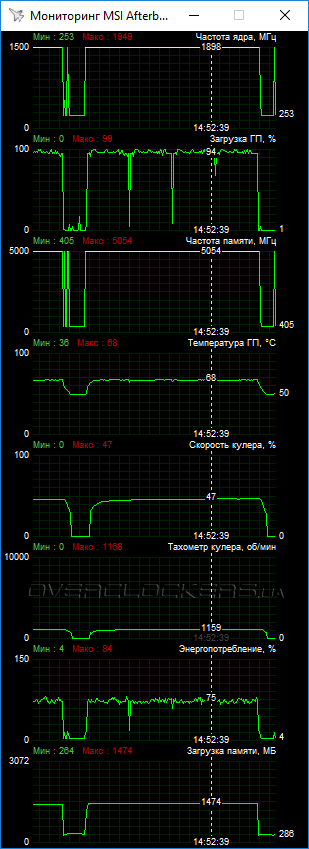

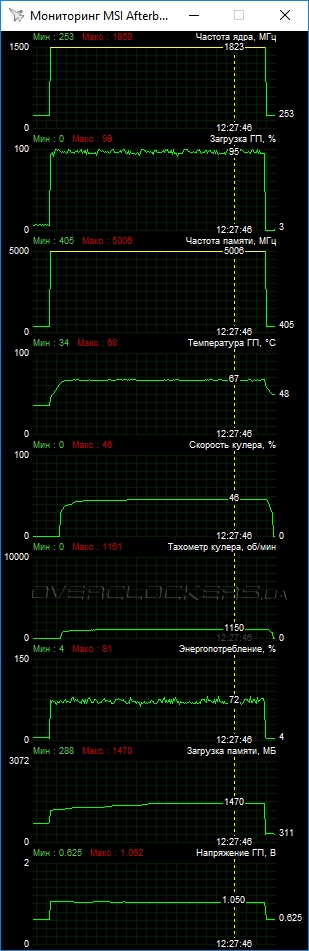

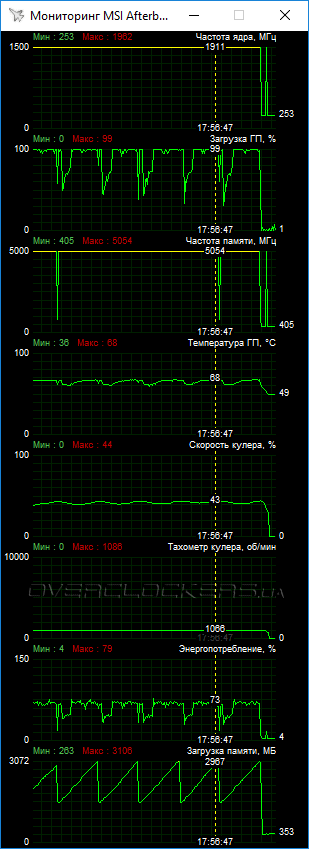

Тестирование проводилось на открытом стенде при температуре внутри помещения 24 °C. В таких условиях долгий тест в Metro: Last Light при максимальном качестве в 2K с SSAA прогрел карту лишь до 68 °C. При этом скорость вращения вентиляторов была меньше 1200 об/мин, то есть шум минимальный. В The Division при аналогичном уровне нагрева скорость вентиляторов даже чуть ниже. На фоне Founders Edition с пиковой температурой в 83 °C эта видеокарта MSI действительно прохладная и тихая.
Пиковое значение Boost достигало 1940–1962 МГц. Реальный Boost в Metro: Last Light был близок к уровню 1900 МГц, а в The Division к уровню 1911–1924 МГц.
Дополнительно было проведено тестирование в Silent-режиме. В Metro частота Boost была близка к 1810–1823 МГц при кратковременных пиковых значениях до 1860 МГц. Разница с начальным режимом небольшая, нагрев такой же, снижение скорости вентиляторов есть, но минимальное.
Начальные температурно-шумовые характеристик столь отличные, что практического смысла в переключении на более медленные рабочие режимы нет. Даже если в закрытом корпусе температура ядра будет на несколько градусов выше, это не приведет к столь серьезному ускорению вентиляторов, чтобы говорить о каком-то дискомфорте.

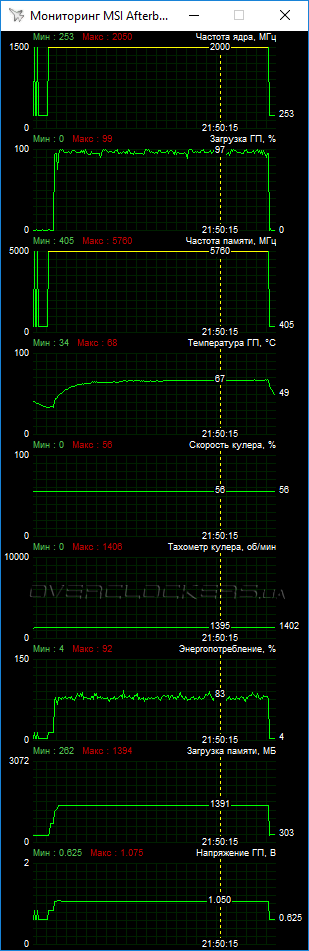

К выходу новых GeForce была выпущена специальная версия MSI Afterburner, которая обеспечивает полную функциональность для Gaming X, позволяя не просто менять частоты, но и повышать рабочее напряжение. Последнее, впрочем, слабо повлияло на результаты. Повышение напряжение минимально сказалось на росте частот и стабильности. После экспериментов мы остановились на 1796 МГц по базовой частоте при пиковом Boost до 2063 МГц с повышением напряжения лишь на один шаг. Дальнейший разгон GPU приводил к артефактам или потере стабильности в тяжелых тестах. При этом в Last Light частота Boost была близка к уровню 2000 МГц, в The Division выше на 10–20 МГц. Это чуть ниже разгона протестированного ранее референсного образца. А вот разгон памяти немного выше — до 11520 МГц.

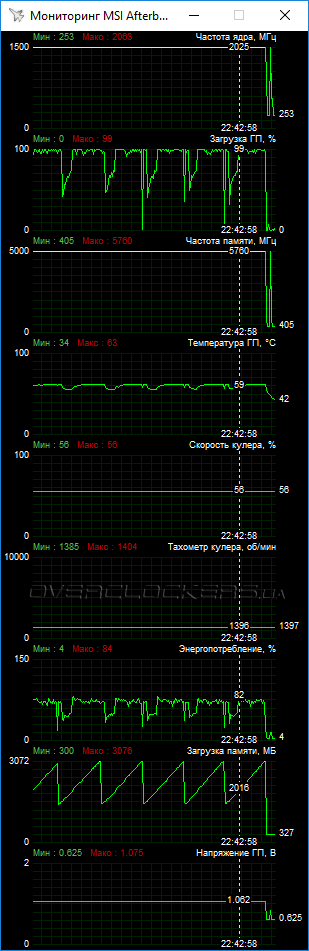

В Founders Edition достижение максимальных частот связано со значительным повышением шума, и такой режим не подходит для повседневного использования. А вот на MSI GeForce GTX 1080 Gaming X разгон реализуем в тихом режиме. Ручная фиксация скорости вентиляторов на скромных 1400 об/мин позволило удержать рабочие температуры на начальном уровне. Великолепный результат!
Характеристики тестируемых видеокарт
Рассмотренная карта MSI Gaming X будет сравниваться с участниками недавнего большего тестирования GeForce GTX 1080 Founders Edition.
| Видеоадаптер | MSI GTX 1080 Gaming X 8G | GeForce GTX 1080 | GeForce GTX 980 Ti | Radeon R9 Fury X |
|---|---|---|---|---|
| Ядро | GP104 | GP104 | GM200 | Fiji |
| Количество транзисторов, млн. шт | 7200 | 7200 | 8000 | 8900 |
| Техпроцесс, нм | 16 | 16 | 28 | 28 |
| Площадь ядра, кв. мм | 314 | 314 | 601 | 596 |
| Количество потоковых процессоров | 2560 | 2560 | 2816 | 4096 |
| Количество текстурных блоков | 160 | 160 | 176 | 256 |
| Количество блоков рендеринга | 64 | 64 | 96 | 64 |
| Частота ядра, МГц | 1709–1848 | 1607–1733 | 1024–1100 | До 1050 |
| Шина памяти, бит | 256 | 256 | 386 | 4096 |
| Тип памяти | GDDR5X | GDDR5X | GDDR5 | HBM |
| Частота памяти, МГц | 10108 | 10010 | 7010 | 1000 |
| Объём памяти, МБ | 8192 | 8192 | 6144 | 4096 |
| Поддерживаемая версия DirectX | 12.1 | 12.1 | 12.1 | 12 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Мощность, Вт | н/д | 180 | 250 | 275 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-6950X (4,1 ГГц);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- материнская плата: Gigabyte GA-X99P-SLI;
- память: G.Skill F4-3200C14Q-32GTZ (4x8 ГБ, DDR4-3200, CL14-14-14-35);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 10 Pro x64;
- драйвер GeForce GTX 1080: NVIDIA GeForce 368.25;
- драйвер GeForce GTX 980 Ti: NVIDIA GeForce 368.22;
- драйвер Radeon: AMD Grimson 16.5.3.
Тестирование проводилось в разрешении 2K. Методика описывалась в прошлой статье.
Результаты тестирования
Assassin's Creed Syndicate
В номинале MSI Gaming X на несколько процентов быстрее обычной версии GeForce GTX 1080. Отставание GeForce GTX 980 Ti и Radeon R9 Fury X от лидеров в Syndicate весьма внушительное. В разгоне оба представителя новой серии демонстрируют минимальную разницу в результатах.
Battlefield 4

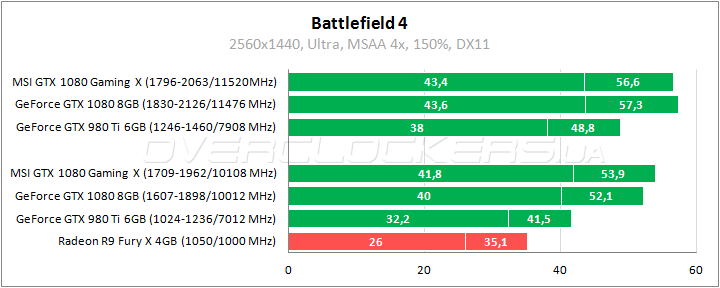

При масштабировании 150% в Battlefield 4 мы получаем картинку уровня 4K. MSI выигрывает около 5% у GeForce GTX 1080, в разгоне между ними разница еще меньше. Отставание других соперников снова внушительное. Даже после разгона GeForce GTX 980 Ti не дотягивает до уровня GeForce GTX 1080 в номинале.

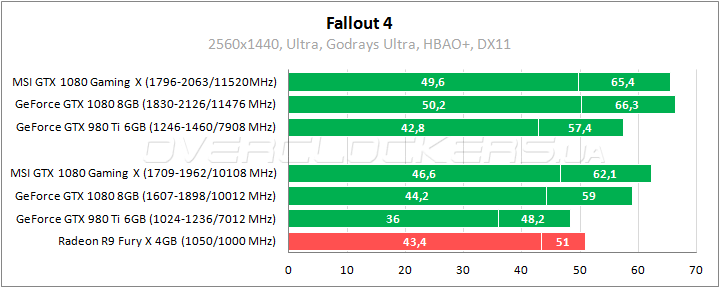

Fallout 4
При настройках графики выше Ultra-профиля в Fallout 4 представитель AMD внезапно обгоняет GeForce GTX 980 Ti, что, впрочем, не влияет не лидерские позиции новых видеоадаптеров Pascal. GeForce GTX 1080 быстрее Radeon R9 Fury X на 2–16%, у MSI дополнительное преимущество в 5%.
Far Cry Primal
В Far Cry Primal отрыв GeForce GTX 1080 от Radeon R9 Fury X на уровне 33–39%, у MSI дополнительное преимущество в 4%. Разгон ускоряет Gaming X еще примерно на 5%.
Grand Theft Auto 5
Герой обзора снова вне конкуренции. В GTA 5 разница между MSI и референсом особенно мала, что справедливо, как для номинального режима, так и для разгона. Соперник AMD проигрывает 50% и более.

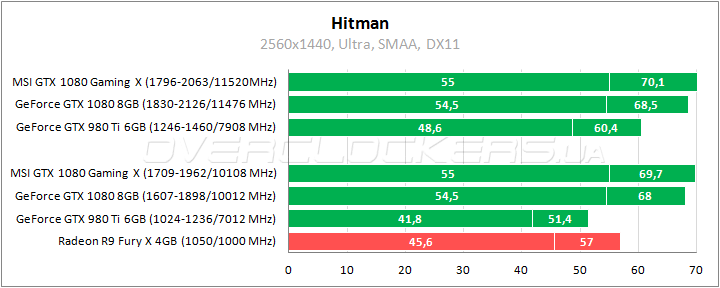

Hitman
В новом Hitman мы ограничились тестами в DirectX 11, поскольку этот режим самый оптимальный с точки зрения итоговой производительности. В игре хорошо проявляют себя решения AMD. В итоге мы видим, что Fury X оказывается быстрее GeForce GTX 980 Ti. Но лидерство все равно за новым графическим ускорителем GeForce GTX 1080 и ускоренным вариантом от MSI. Отметим, что на референсе наблюдалось странная ситуация с отсутствием прироста при разгоне. На MSI этот прирост был, но минимальный. В целом оптимизация игры плохая, а в DirectX 12 еще наблюдается и невысокая загрузка GPU.

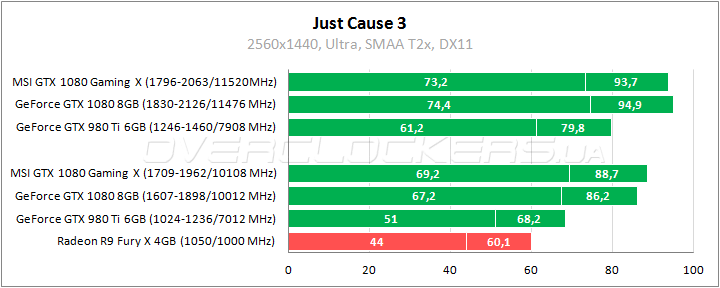

Just Cause 3
Видеоадаптер MSI выигрывает у референса около 3% в Just Cause 3. Отрыв от Radeon R9 Fury X более 50%. После разгона герой обзора на 1% слабее ускоренного референса.

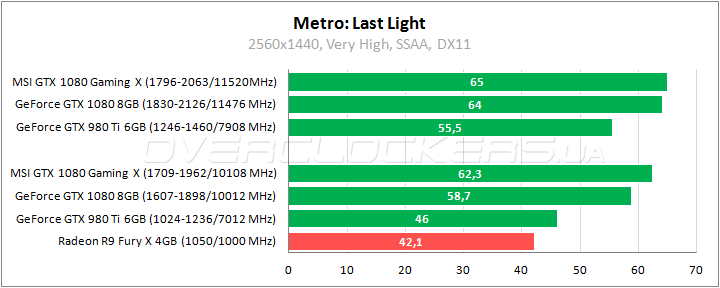

Metro: Last Light
В Last Light разница между MSI GTX 1080 Gaming X 8G и простым референсом до 6%. Наблюдается даже небольшое преимущество над товарищем в разгоне. У остальных соперников значительное отставание. GeForce GTX 980 Ti даже после разгона не дотягивает до уровня новичков в номинале.
Quantum Break
Частота кадров в Quantum Break ограничена значением 60–61 кадр в секунду. GeForce GTX 1080 изначально выдает результат практически на уровне этой верхней границы, а заводской разгон обеспечивает MSI стабильные 60 fps. Остальные соперники уступают более 25%.

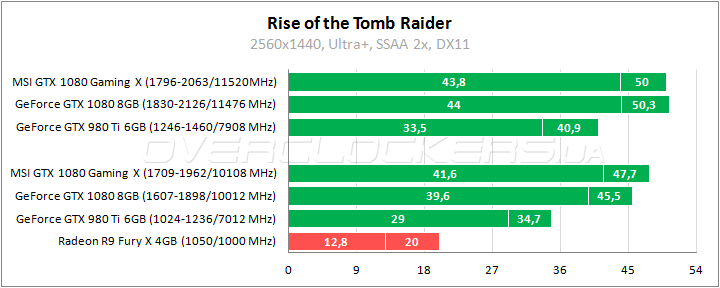

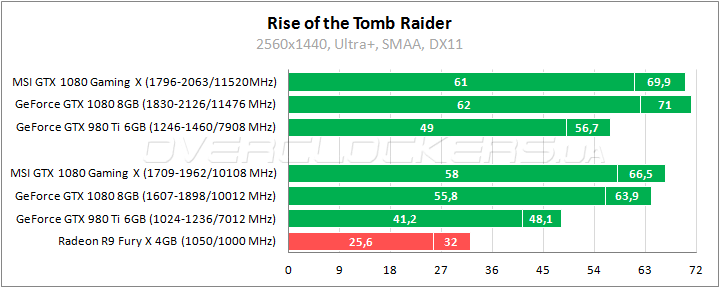

Rise of the Tomb Raider
Игра Rise of the Tomb Raider при максимальных настройках графики (выше предустановок очень высокого уровня) загружает около 7 ГБ видеопамяти. И тут находит применение весь объем памяти GeForce GTX 1080. Обычный референс быстрее Radeon R9 Fury X в два раза, а у MSI Gaming дополнительное преимущество в 4%. Разгон ускоряет героя обзора еще на 5%.
Потенциал GeForce GTX 1080 позволяет задействовать в игре качественный режим сглаживания SSAA, который приводит к серьезному падению производительности. Другие участники по сути уже не вытягивают такой режим, GeForce GTX 980 Ti обеспечивает приемлемые результаты только в разгоне. А GeForce GTX 1080 даже при начальных частотах позволит играть с таким сглаживанием. При этом отрыв от GeForce GTX 980 Ti на уровне 31–37%.

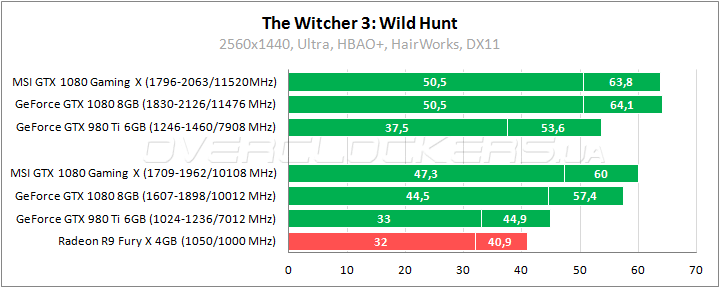

The Witcher 3: Wild Hunt
Около 5% выигрывает MSI у простого товарища в The Witcher 3. Отрыв нашего героя от Radeon R9 Fury X около 47%. В разгоне оба видеоадаптера GeForce GTX 1080 максимально близки по результатам.
Tom Clancy's The Division
Изменение результатов в The Division вынудило обновить данные и заново провести тестирование в игре. Итоговые результаты немного выше тех, что приводились ранее. Референс заменил видеоадаптер MSI с частотой Boost до 1800 МГц. В итоге у новичка ожидаемо высокие результаты. А GeForce GTX 980 Ti не может нагнать его даже при разгоне.

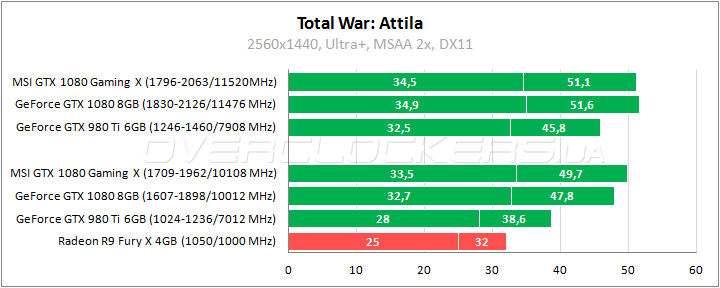

Total War: Attila
Не более 4% разницы между флагманами тестирования в Attila. Отрыв лидера от GeForce GTX 980 Ti на уровне 20–29%, разница с Radeon R9 Fury X на уровне 34–55%. Разгон обеспечивает скромное ускорение в несколько процентов.

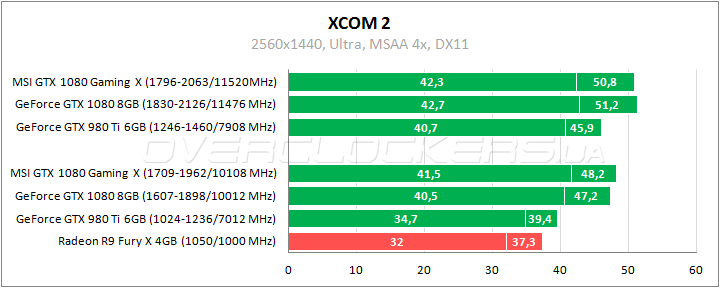

XCOM 2
Скромная разница в пару процентов между лидерами в XCOM 2. Отрыв MSI Gaming X от соперника AMD менее 30%, разница с GeForce GTX 980 Ti до 22%.

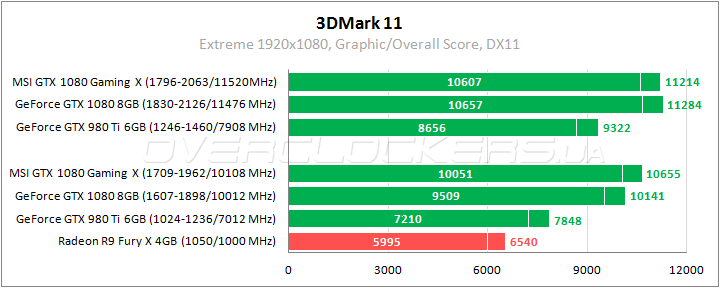

3DMark 11
Преимущество MSI над референсом почти 6%. Примерно такое же ускорение обеспечивает дальнейший разгон. При сравнении на заводских частотах отрыв лидера от Radeon R9 Fury X почти 68%, разница с GeForce GTX 980 Ti около 39%.

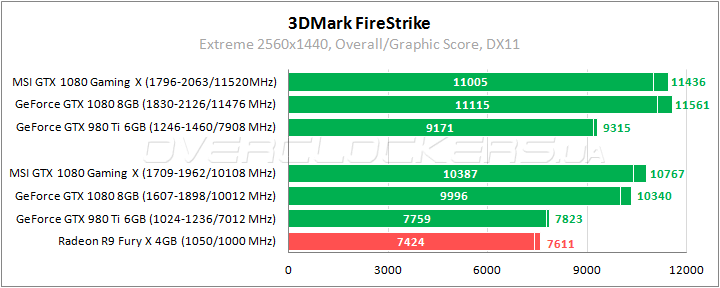

3DMark Fire Strike
Разница лидера и Fury X уменьшается до 41%. Разница между MSI GeForce GTX 1080 и GeForce GTX 980 Ti на уровне 38%.
Выводы
Видеокарта MSI GeForce GTX 1080 Gaming X 8G предлагает сочетание качественного охлаждения и повышенных заводских частот. При комфортных тестовых условиях Gaming X производительнее референса примерно на 5%, в тяжелых температурных условиях разница будет выше. Охлаждение Twin Frozr на карте MSI обеспечивает невысокие рабочие температуры при крайне низком уровне шума. В сравнении с прошлым флагманом GeForce GTX 980 Ti вы не только получаете существенный выигрыш в производительности (от 20% до 39%), но и просто более тихую и прохладную видеокарту. Это невероятный результат для топового сегмента, где зачастую приходится идти на какие-то компромиссы и мириться с шумом или нагревом ради высокой производительности. MSI GeForce GTX 1080 Gaming X 8G предлагает все и сразу! При этом видеокарту можно еще немного разогнать, и этот частотный потенциал тоже реализуется при полном акустическом комфорте. Если же говорить о конечных частотах, то рассмотренный экземпляр немного уступил по разгону GPU обычному Founders Edition. Вот только разгон на референсе не подходит для практического использования без замены охлаждения. Да и разница в итоге вышла мизерная или нулевая в большинстве тестов. Похоже, потолок разгона у всех GeForce GTX 1080 примерно один. А поскольку видеокарты изначально работают на крайне высоких частотах, то разница между ускоренными заводскими моделями или после ручного разгона будет минимальной. В таких условиях первостепенную роль при оценке разных вариантов GeForce GTX 1080 будет играть их охлаждение, а с этим у MSI Gaming X все отлично.
