Большое тестирование GeForce GTX 1080 на примере видеокарты Gigabyte

Недавно компания NVIDIA представила новое поколение видеокарт GeForce. Особенности архитектуры Pascal мы рассматривали в отдельном материале, где были описаны основные технические инновации и новые возможности топовой видеокарты GeForce GTX 1080. Теперь настало время практического знакомства с новым графическим флагманом, что и будет сделано в данной статье. Мы рассмотрим видеоадаптер GeForce GTX 1080 Founders Edition от Gigabyte, проверим его на разгон и протестируем в широком наборе игровых тестов под DirectX 11 и DirectX 12.

Gigabyte GeForce GTX 1080 Founders Edition

Gigabyte GeForce GTX 1080 Founders Edition (GV-N1080D5X-8GD-B)

Под названием Founders Edition скрывается обычный референс. Такие версии поступят в продажу первыми, а нереференсные станут доступны позже. Соответствующие модели выпущены всеми крупными партнерами NVIDIA. Среди них карта Gigabyte GV-N1080D5X-8GD-B.

Gigabyte GeForce GTX 1080 Founders Edition

Gigabyte поставляется в большой коробке со стилизованным изображением механического глаза. Комплект поставки минимальный, и кроме самого устройства внутри есть диск с программным обеспечением и краткая инструкция.

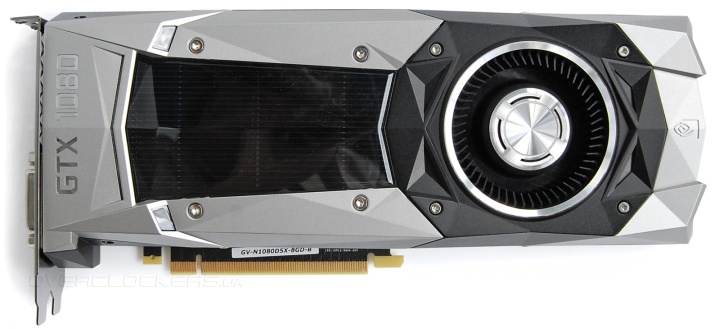

GeForce GTX 1080 Founders Edition визуально очень напоминает ранее выпущенные флагманы от NVIDIA. У видеоадаптера броский индустриальный дизайн, кожух цвета «металлик» дополнен черными вставкам и крупными винтами. Есть прозрачное окошко, через которое виден черный радиатор.

Gigabyte GeForce GTX 1080 Founders Edition

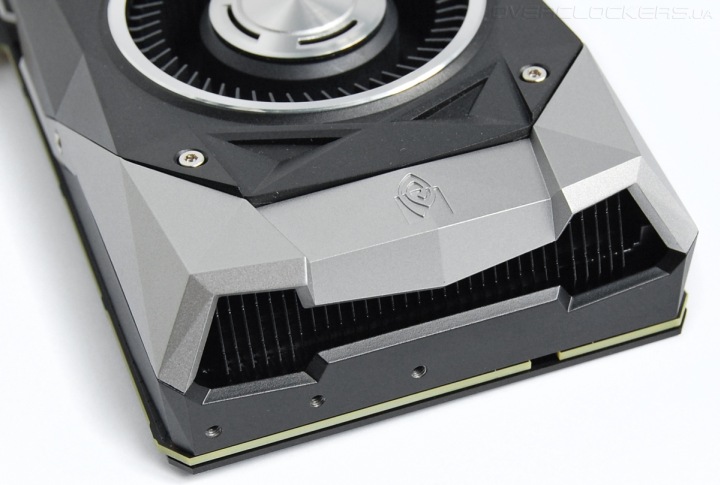

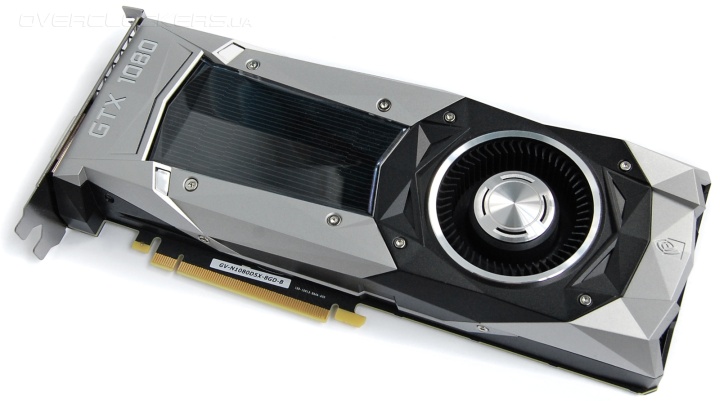

Общие очертания корпуса стали менее плавными, с более четкими гранями. Общая же конструкция явно не получила каких-то серьезных изменений. Охлаждение турбинного типа занимает два слота.

Gigabyte GeForce GTX 1080 Founders Edition

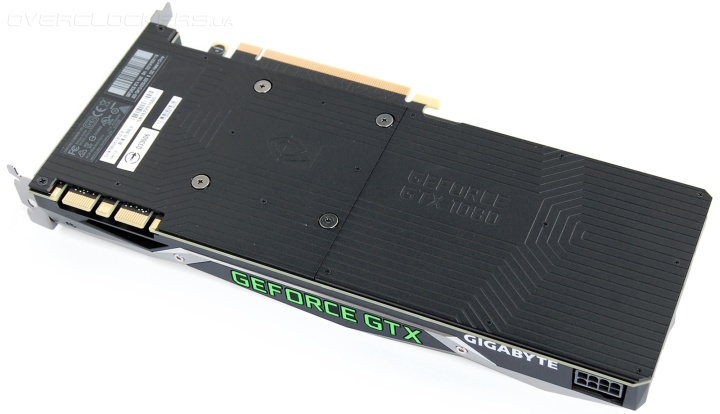

Обратная сторона платы защищена металлической пластиной, а точнее двумя пластинами с рифленой поверхностью и рисунком в виде логотипов. Это очень напоминает GeForce GTX 980. Сбоку есть большая надпись зелеными буквами GeForce GTX с подсветкой.

Gigabyte GeForce GTX 1080 Founders Edition

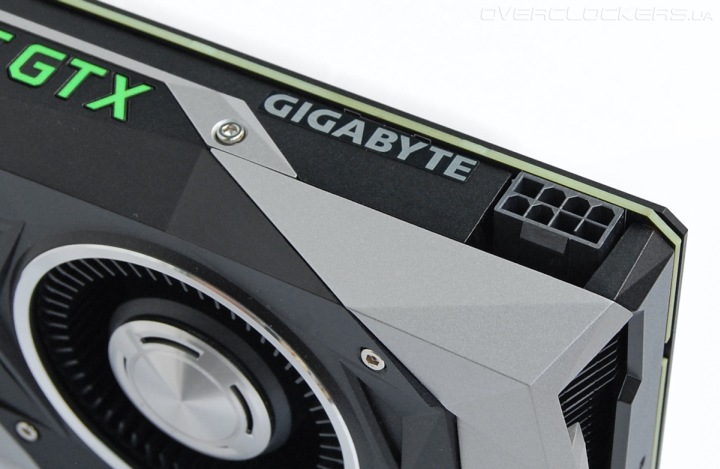

На принадлежность к Gigabyte указывает соответствующая наклейка возле разъема питания. Сам разъем один, низкий уровень потребляемой мощности позволяет легко обходиться без второго разъема.

Gigabyte GeForce GTX 1080 Founders Edition

В видеокартах NVIDIA давно используется охлаждение, когда по обе стороны от вентилятора расположены радиаторы. Это хорошо видно по нижней фотографии.

Gigabyte GeForce GTX 1080 Founders Edition

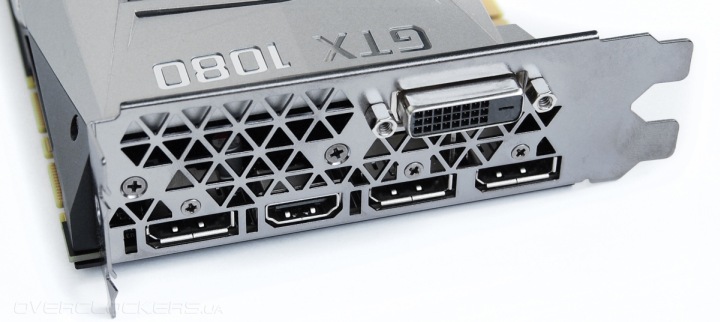

У GeForce GTX 1080 пять интерфейсных разъемов для подключения дисплеев: три DisplayPort, один HDMI и один DVI. DisplayPort готовы к работе по стандарту 1.3 и 1.4. Поддерживается вывод изображения 4К при 120 Гц через один порт и даже 8K (7680x4320) при 60 Гц через два кабеля DisplayPort 1.3.

Gigabyte GeForce GTX 1080 Founders Edition

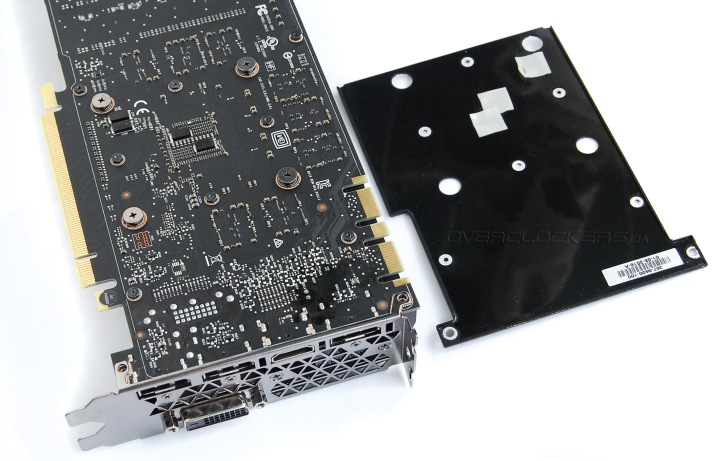

Одна из половинок защитной пластины с обратной стороны платы имеет несколько термопрокладок над крупными элементами в обвязке GPU. То есть этот конструктивный элемент не только несет защитную функцию, но и снимает часть тепловой нагрузки.

Gigabyte GeForce GTX 1080 Founders Edition

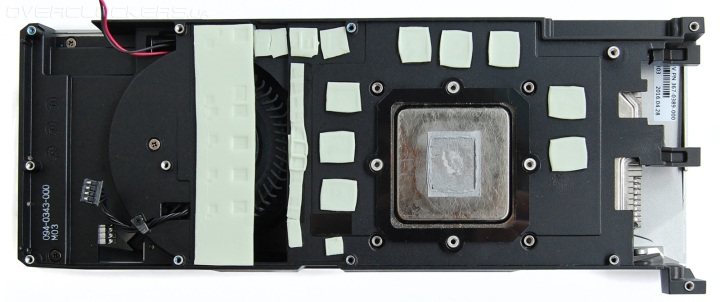

После демонтажа системы охлаждения мы видим привычную конструкцию с единым основанием, которое отводит тепло от силовых элементов и микросхем памяти. В специальном окошке расположен радиатор, который отводит тепло от графического кристалла.

Gigabyte GeForce GTX 1080 Founders Edition

Стоит отметить, что кулер теперь использует более сложный монтаж. Основание прикручивается винтами с шестигранной головкой, в которые потом вкручиваются миниатюрные винты, фиксирующие защитные пластины с обратной стороны текстолита.

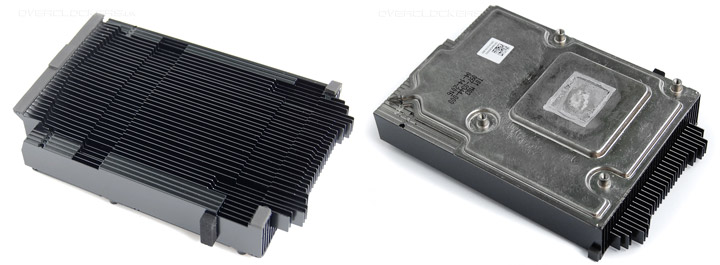

Охладитель GPU типовой конструкции и почти не отличается от радиатора у референсной версии GeForce GTX 980 Ti. В основании у него большая испарительная камера, которая несет на себе массив тонких пластин.

Gigabyte GeForce GTX 1080 Founders Edition

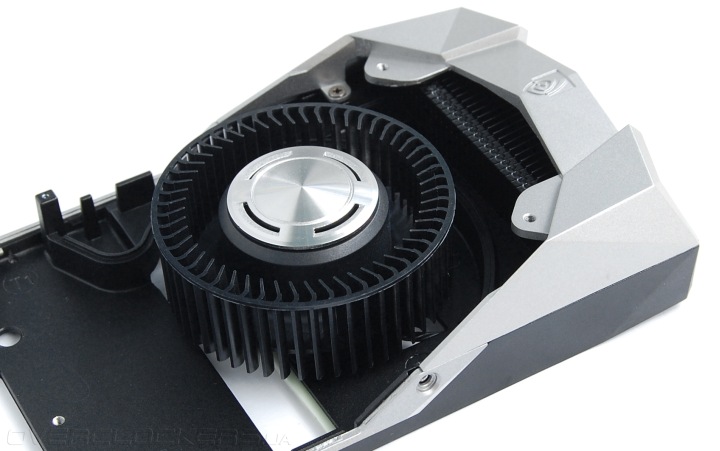

Вентилятор крепится на общее основание в районе узла питания. Дополнительный набор пластин обеспечивает повышенную эффективность в охлаждении силовых элементов.

Gigabyte GeForce GTX 1080 Founders Edition

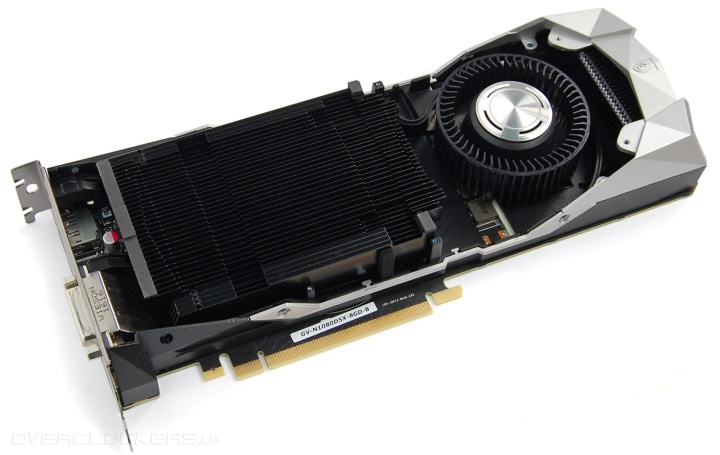

Лучше оценить конструктивные особенности кулера позволит нижняя фотография, где все элементы охлаждения установлены на видеокарту без верхней части кожуха.

Gigabyte GeForce GTX 1080 Founders Edition

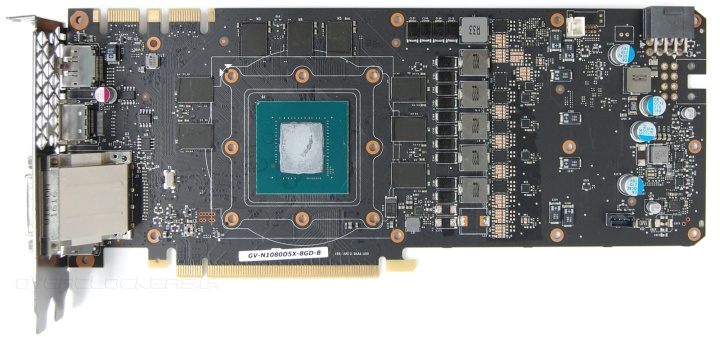

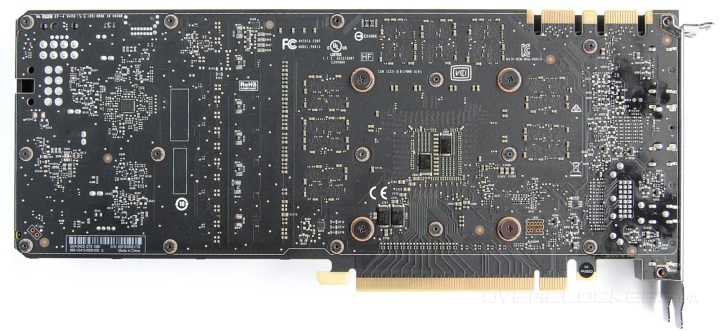

Теперь взглянем ближе на печатную плату.

Gigabyte GeForce GTX 1080 Founders Edition

Gigabyte GeForce GTX 1080 Founders Edition конечно использует стандартный дизайн. Но нами замечены небольшие отличия относительно фотографии макета платы, ранее предоставленной NVIDIA. И эти отличия положительные — у Gigabyte есть конденсаторы там, где были пустые посадочные места. Впрочем, это может быть связано исключительно с «ранним» статусом первых фотографий GeForce GTX 1080.

Gigabyte GeForce GTX 1080 Founders Edition

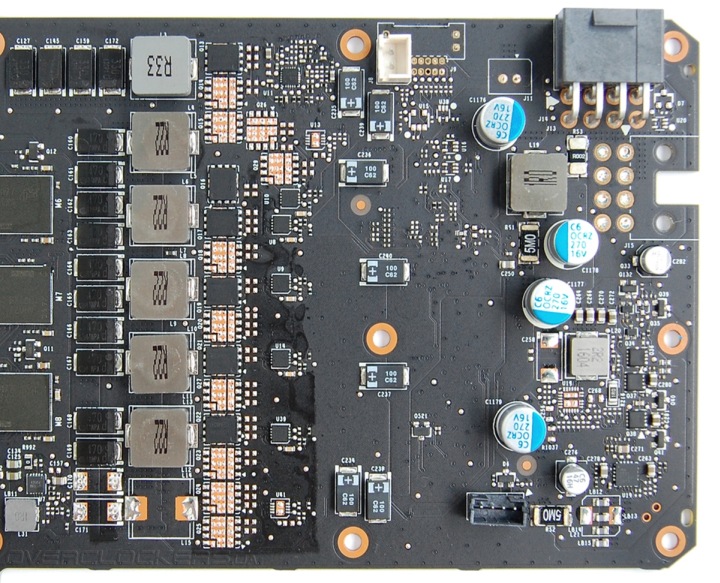

В правой части платы мы видим шесть фаз, пять из которых приходится на питание GPU.

Gigabyte GeForce GTX 1080 Founders Edition

Используется топовая версия процессора GP104-400-A1 с 2560 потоковыми процессорами и 160 текстурными блоками.

Gigabyte GeForce GTX 1080 Founders Edition

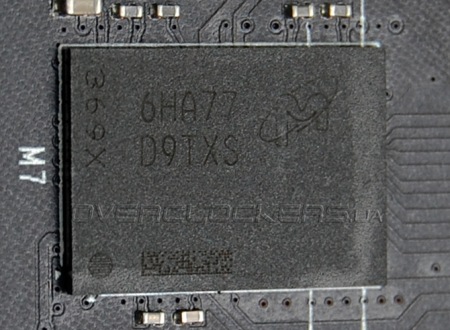

Восемь гигабайт памяти GDDR5X набраны восемью микросхемами Micron D9TXS.

Gigabyte GeForce GTX 1080 Founders Edition

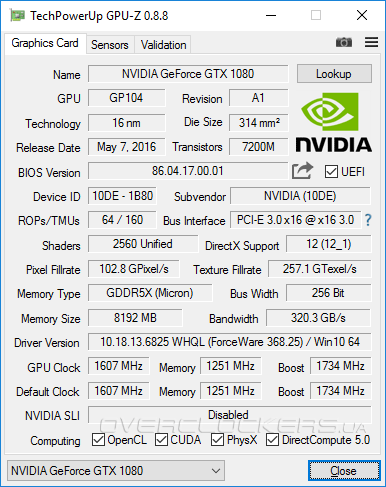

Частоты полностью соответствуют стандартным. Базовая частота ядра 1607 МГц при Boost Clock 1734 МГц. Эффективная частота памяти равна 10012 МГц.

Gigabyte GeForce GTX 1080 Founders Edition

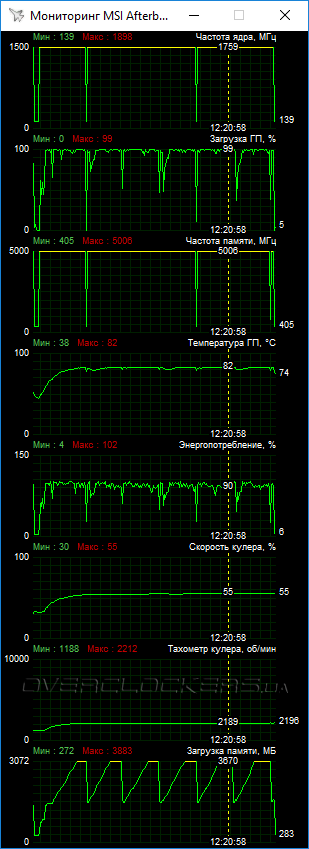

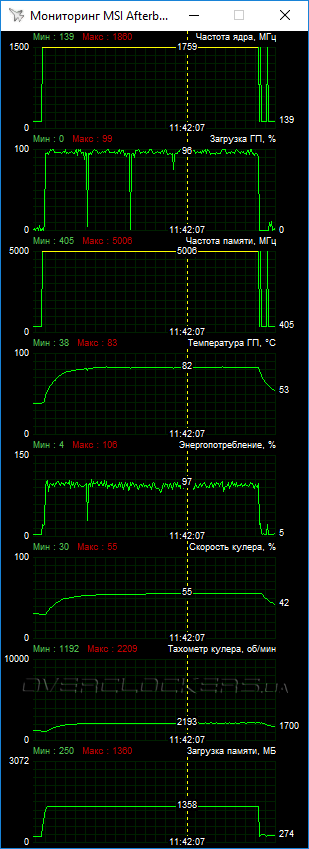

Тестирование проводилось на открытом стенде при 24 °C внутри помещения. В таких условиях частота Boost во время тестирования Metro: Last Light (нижний левый скриншот) держалась в диапазоне 1721–1810 МГц, замеченный минимум 1658 МГц. Примерно на таком же уровне держалась частота Boost во время тестирования Tom Clancy's The Division при максимальном качестве графики.

Gigabyte GeForce GTX 1080 Founders Edition Gigabyte GeForce GTX 1080 Founders Edition

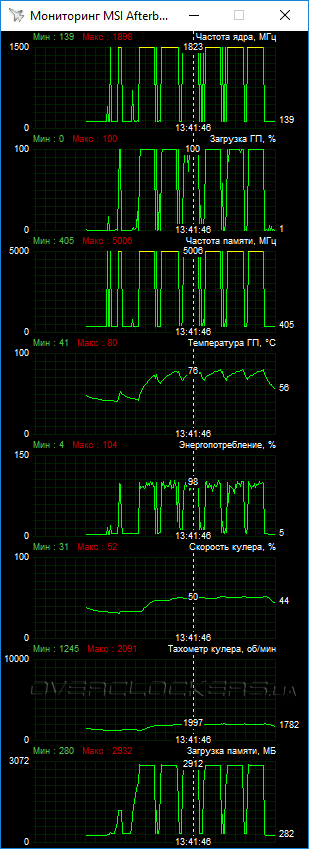

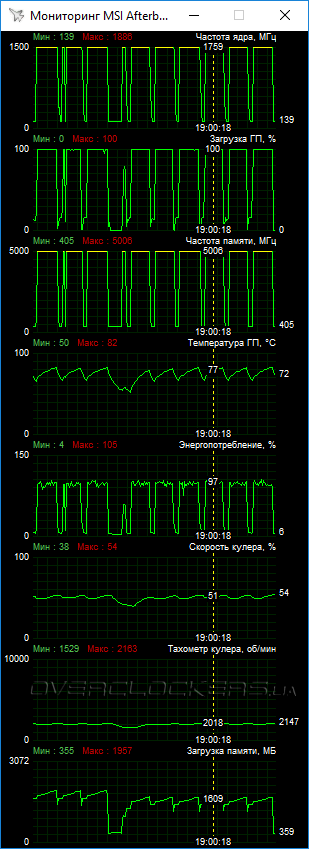

Температура не поднималась выше отметки температурного лимита в 83 °C. Вентилятор в означенных играх раскручивался до 2200 об/мин, создавая определенный гул, но без какого-то реального дискомфорта. В большинстве приложения частота GPU была близка к уровню 1800 МГц или выше, а скорость вентиляторов даже немного ниже. Пиковые значения Boost достигали 1886–1898 МГц. В качестве примера приведем ниже еще два скриншота мониторинга параметров во время тестов в The Witcher 3 и Total War: Attila.

Gigabyte GeForce GTX 1080 Founders Edition Gigabyte GeForce GTX 1080 Founders Edition

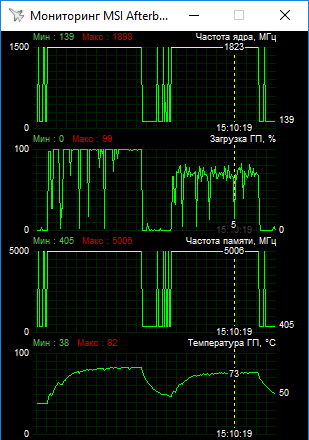

Интересно отметить, что приложения под DirectX 12 прогревали видеокарту не сильнее игр под DirectX 11. А новый Hitman в таком режиме даже демонстрировал неполную загрузку GPU, что проиллюстрировано ниже.

Gigabyte GeForce GTX 1080 Founders Edition

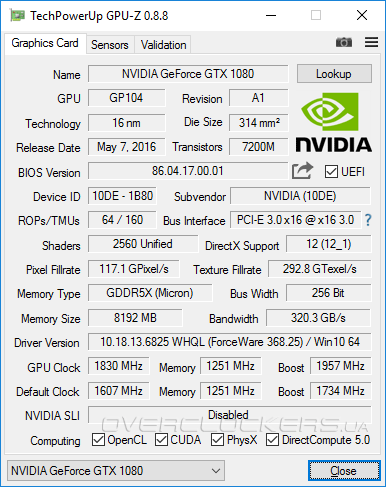

Для разгона мы использовали приложение MSI Afterburner. Максимум возможностей в работе с GeForce GTX 1080 дает утилита EVGA Precision, которая позволяет регулировать смещение Boost раздельно для каждого промежуточного значения напряжения. Мы подошли проще, лишь поднимали ползунок базовой частоты, проверяя работоспособность видеоадаптера. Дополнительно увеличен лимита мощности до предельного уровня +20%, серьезно повышена скорость вращения вентилятора для лучшего охлаждения. В результате базовая частота была зафиксирована на 1830 МГц.

Gigabyte GeForce GTX 1080 Founders Edition

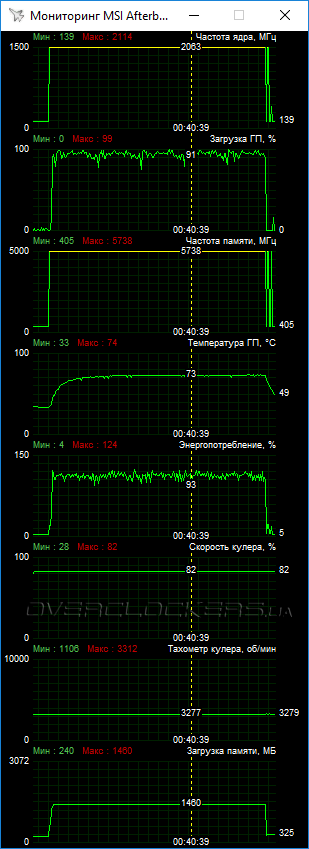

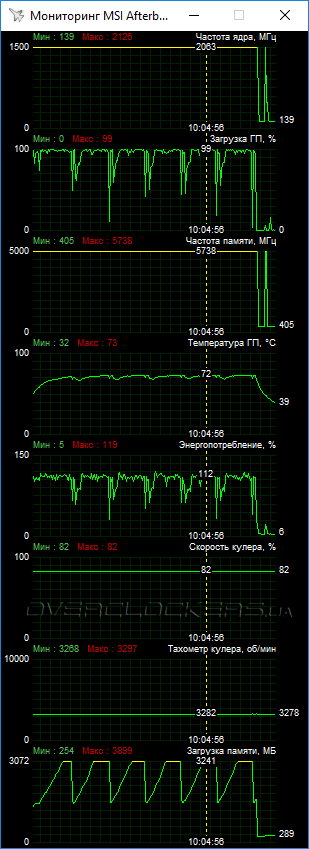

Реальная частота Boost достигала пикового уровня 2126 МГц. В Metro: Last Light и The Division она была ближе к уровню 2050–2063 МГц. Более высокие частоты приводили к артефактах изображения. Память смогла стабильно работать при 5738 МГц (11476 МГц).

Gigabyte GeForce GTX 1080 Founders Edition Gigabyte GeForce GTX 1080 Founders Edition

Эксплуатация в таком режиме была связана с высоким уровнем шума. Так что реализация разгонного потенциала потребует замены охлаждения. Но пока GeForce GTX 1080 в статусе самой производительной одночипоповой видеокарты, ее разгон носит скорее «спортивный интерес».
