Обзор и тестирование видеокарты MSI N650Ti-1GD5/OC

После рассмотрения самой простой версии GeForce GTX 650 Ti от ASUS мы переходим к обзору одной из простых моделей MSI. Отметим, что самый низкий статус имеет N650Ti-1GD5, но на отечественный рынок пока что поставляется лишь модель N650Ti-1GD5/OC, которая отличается небольшим заводским разгоном, а во всем остальном видеокарты идентичны.


MSI N650Ti-1GD5/OC

Поставляется в большой коробке. Стилизованное изображение с логотипом Afterburner намекает на большой потенциал, который можно раскрыть при помощи этой программы. В данном случае это полностью соответствует действительности.

MSI N650Ti-1GD5/OC

В отличие от ASUS вы получаете набор всех необходимых переходников в комплекте:
  • переходник DVI/D-Sub;
  • переходник mini-DisplayPort/DisplayPort;
  • переходник питания с двух molex на PCI-E 6pin;
  • диск с программным обеспечением;
  • инструкция.

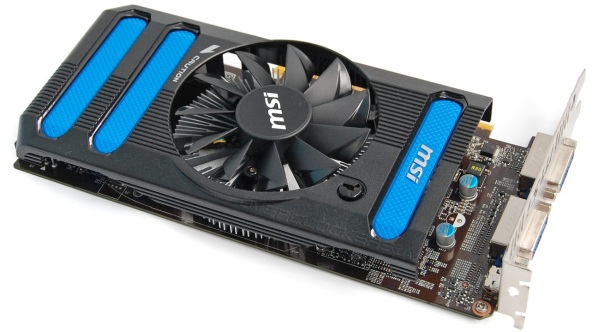

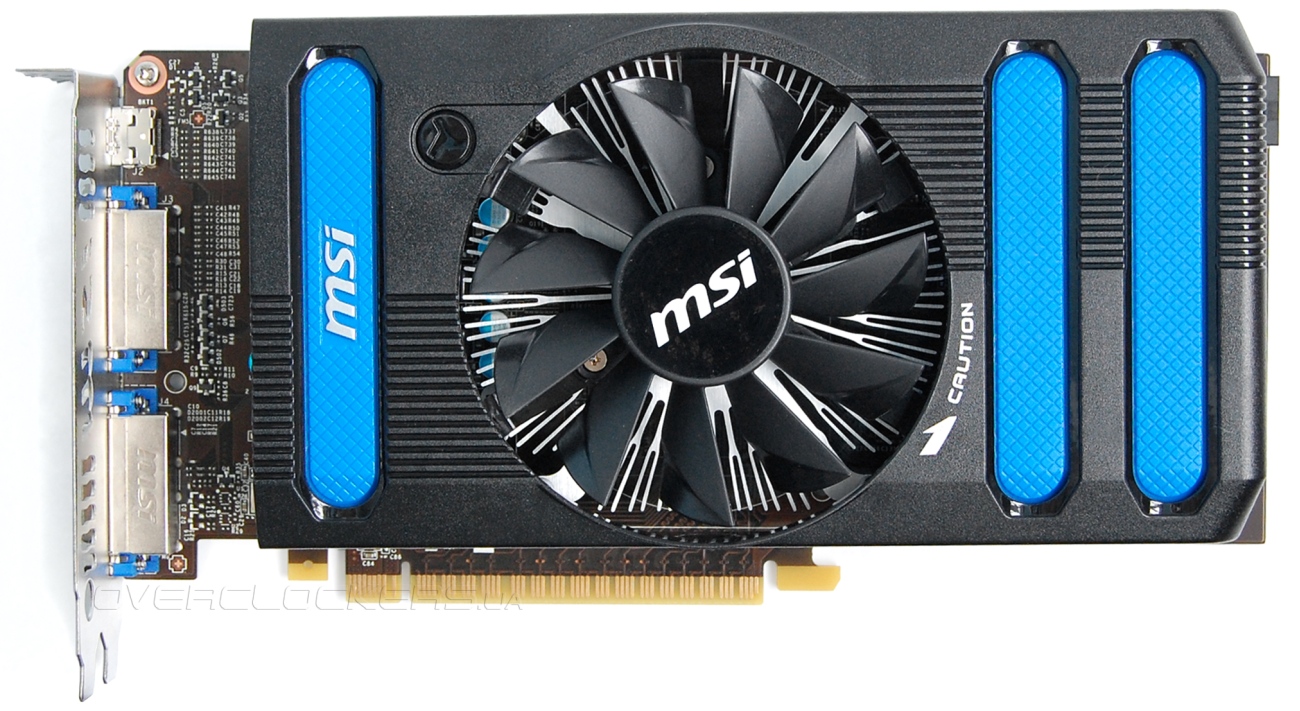

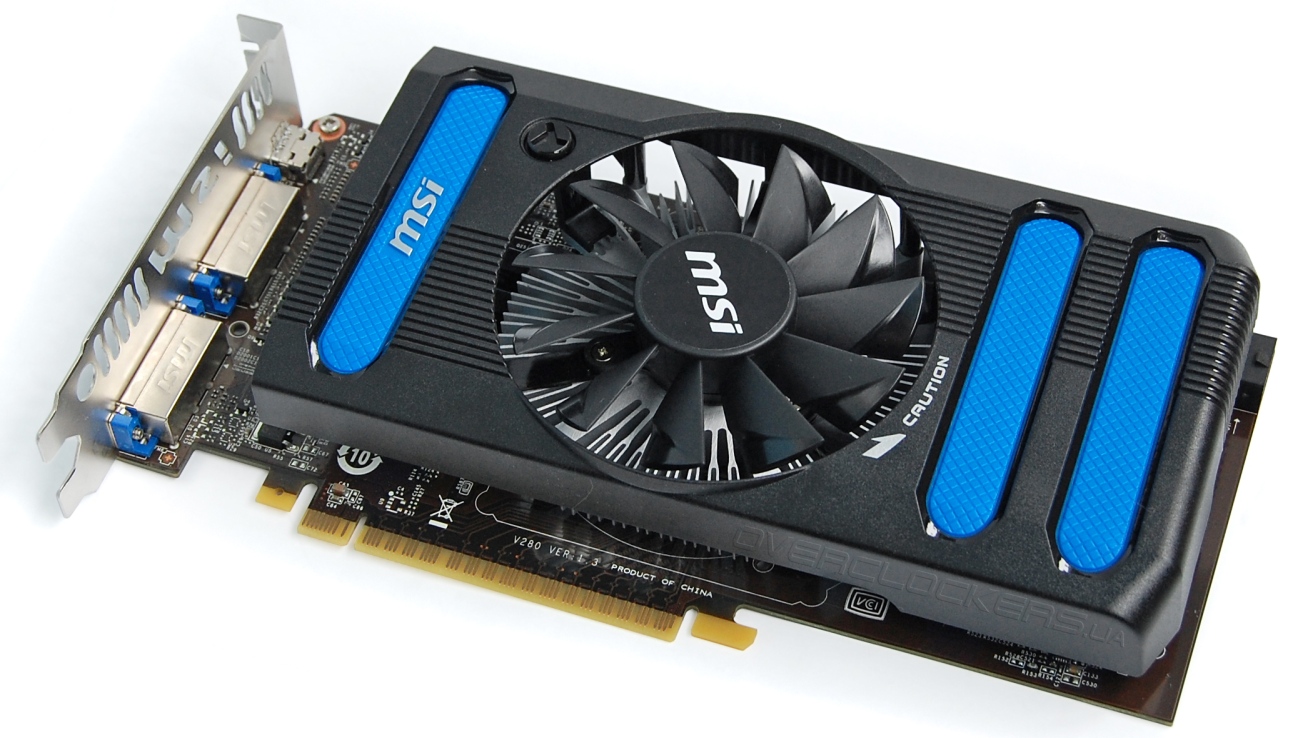

Видеокарта выглядит простенько, но симпатично. Лицевая сторона закрыта кожухом системы охлаждения с синими вставками. На одну из вставок и вентилятор нанесены логотипы MSI.

MSI N650Ti-1GD5/OC

MSI N650Ti-1GD5/OC

Неприятным моментом для нас стало наличие гарантийной пломбы на одном из винтов, фиксирующих кулер. По этой причине пришлось ограничиться внешним осмотром без разбора карты.

MSI N650Ti-1GD5/OC

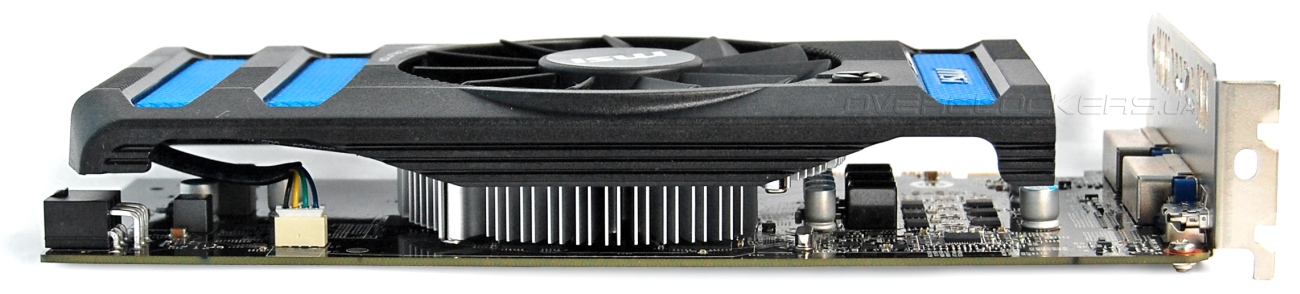

При взгляде сбоку сразу видно, что радиатор под кожухом не очень большой. Он примерно соответствует по размерам обдувающему вентилятору. Размеры самого вентилятора 90 мм (реальный диаметр крыльчатки 85 мм). Лопасти имеют особую форму на краях, что обеспечивает более мощный воздушный поток. Ребра радиатора расходятся как лучи из центра. Он полностью алюминиевый. Форма простая, но эффективная. Идентичные по конструкции радиаторы давным-давно используются в комплектных кулерах Intel и бюджетных видеокартах.

MSI N650Ti-1GD5/OC

Оценить реальные размеры охладителя поможет нижнее фото, на котором отчетливо видно сколько пустого места под кожухом. Длина печатной платы — 23 сантиметра.

MSI N650Ti-1GD5/OC

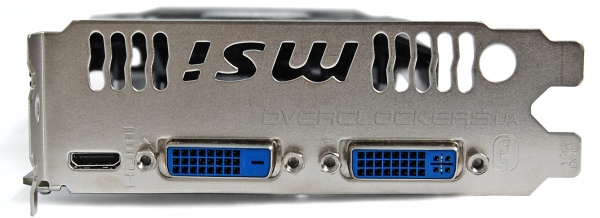

Набор разъемов на задней панели стандартный для GTX 650 Ti. Это mini-DisplayPort и два DVI.

MSI N650Ti-1GD5/OC

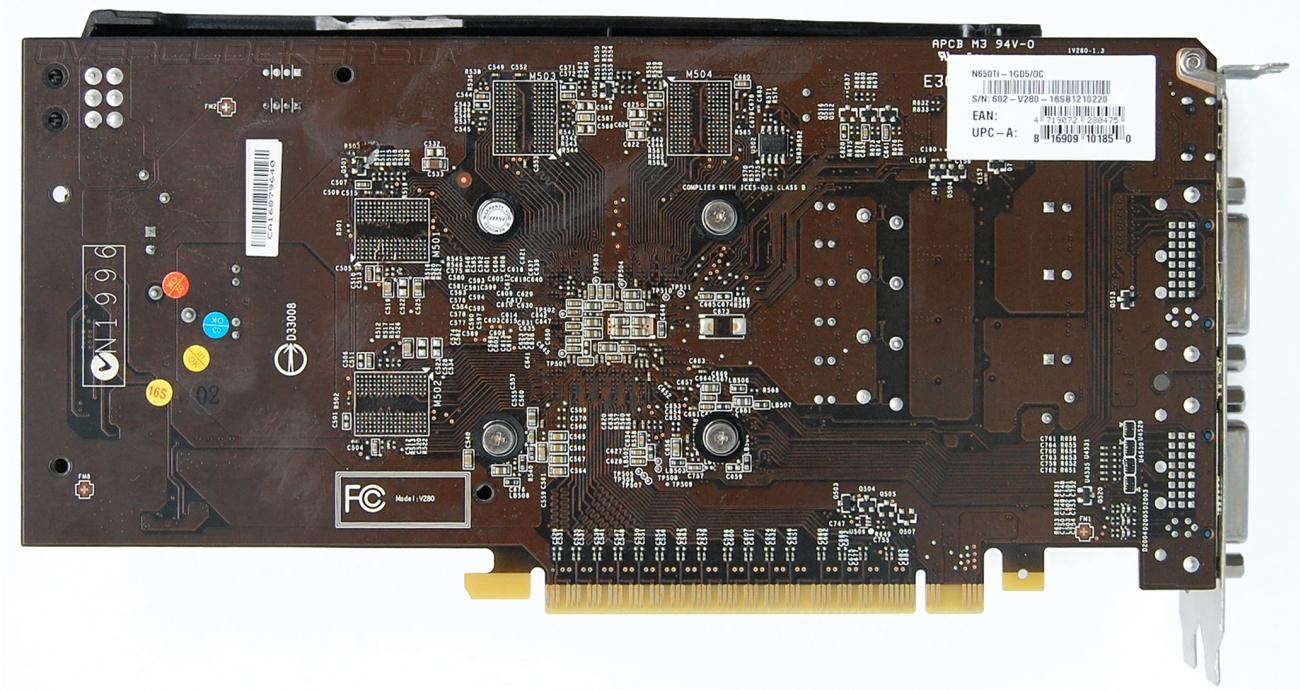

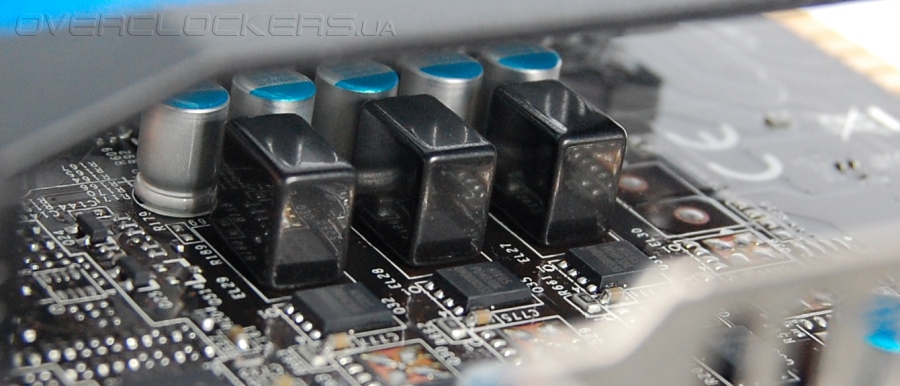

Попытаемся заглянуть под кожух, чтобы рассмотреть систему питания.

MSI N650Ti-1GD5/OC

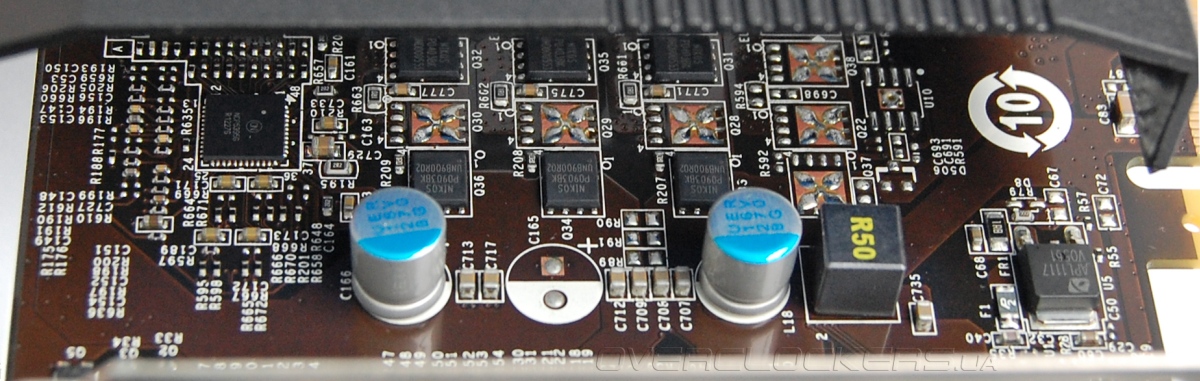

Мы видим трехфазный преобразователь напряжения на базе контроллера ON Semiconductor NCP5395G. А если сравним печатную плату с таковой у старшей модели MSI N650Ti PE 1GD5/OC, то заметим полное сходство. Упрощение у N650Ti-1GD5/OC лишь одно — распаяно три фазы питания GPU из четырех. Но это все равно лучше референсного двухфазного дизайна.

MSI N650Ti-1GD5/OC

Рассмотреть маркировку памяти уже не выйдет. Но скорее всего там используются такие же чипы как и у старшей версии — Hynix H5GQ2H24AFR.

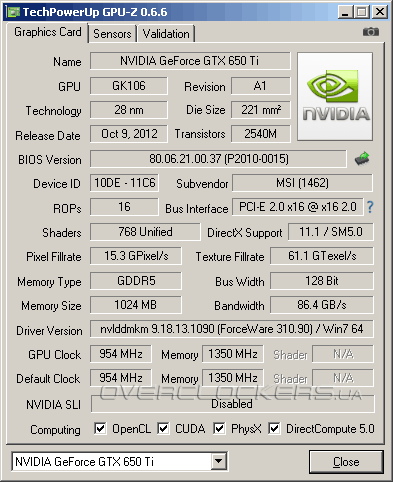

Заводской разгон у MSI N650Ti-1GD5/OC весьма скромный и коснулся только ядра, оно функционирует на 954 МГц вместо 928 МГц. Эффективная частота памяти GDDR5 составляет 5400 МГц.

MSI N650Ti-1GD5/OC

Согласно GPU-Z параметр ASIC Quality равен 76,2%. Примерно такой же ASIC был у недавно рассматривавшихся нами KFA² GeForce GTX 650 Ti EX OC и Inno3D GTX 650 Ti Herculez. Интересно, обеспечит ли более качественный дизайн PCB какое-то преимущество в разгоне?

MSI N650Ti-1GD5/OC

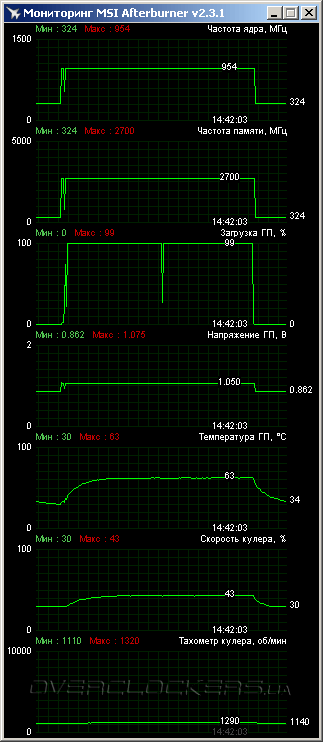

В номинале при 24 °C в помещении видеокарта под нашим стандартным 12-минутным тестом Crysis: Warhead прогрелась лишь до 63 °C. При этом скорость вращения вентилятора не превышала 1300 об/мин, видеокарта была очень тихой. Это великолепный результат для такой простой на первый взгляд системы охлаждения. Описывавшийся в прошлом обзоре ASUS GTX650TI-1GD5 со своими двумя вентиляторами поддерживал в играх такую же температуру при более высоких оборотах. А еще у MSI обдувается вся плата, в то время как у ASUS массивный радиатор этому препятствует. Явное подтверждение правила «лучше меньше, да лучше». Инженеры MSI, используя более эффективный дизайн радиатора, сумели при меньших затратах алюминия и одном вентиляторе достичь аналогичной и даже лучшей эффективности в сравнении с охладителем ASUS.

MSI N650Ti-1GD5/OC

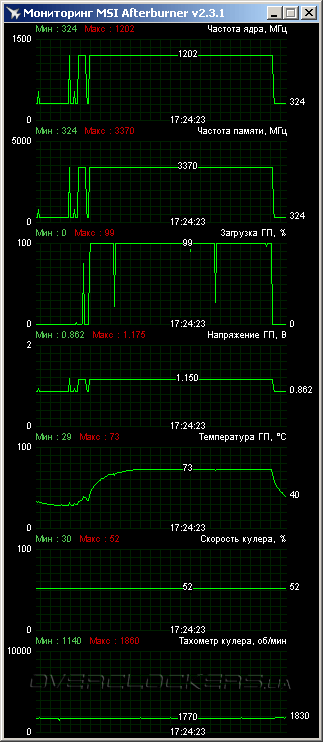

С разгоном у MSI N650Ti-1GD5/OC никаких проблем не возникло. Прибегнув к софтвольтмоду мы смогли достичь полной стабильности на частоте GPU в 1202 МГц при максимальном напряжении. Это пока что самый высокий разгон ядра GeForce GTX 650 Ti среди всех побывавших у нас видеокарт. Даже старшая модель MSI N650Ti PE 1GD5/OC эту отметку не смогла взять. Но вот по частоте памяти данная карта немного уступила N650Ti PE 1GD5/OC и упоминавшимся ранее картам от Inno3D и KFA². Впрочем результат все равно хороший — 6740 МГц. И это намного лучше мизерного разгона памяти у ASUS GTX650TI-1GD5 с ее 5770 МГц.

MSI N650Ti-1GD5/OC

Приятно, что для такого разгона не пришлось сильно повышать обороты, а значит и шум остался в приемлемых рамках. Мы ограничились скоростью вентилятора в 52% (примерно 1800 об/мин). Температура возросла на 10 градусов, но графический ускоритель работал без сбоев.

Характеристики тестируемых видеокарт

Прошлое поколение представлено Sparkle Calibre X460G, ASUS ENGTX560 DCII TOP/2DI/1GD5 и MSI R6850 Cyclone 1GD5 Power Edition/OC. Честь Radeon HD 7770 защищает R7770 Power Edition 1GD5/OC. Все эти видеоадаптеры протестированы на частотах референсных моделей и в при максимальном разгоне. Старший ценовой сегмент представлен Radeon HD 7850 2ГБ, эта видеокарта не разгонялась. В сравнении также присутствует рассмотренный недавно ASUS GTX650TI-1GD5, работающий изначально на частотах референса. В номинале на графиках ASUS обозначен просто как GeForce GTX 650 Ti.

Видеоадаптер GeForce GTX 560 GeForce GTX 460 MSI N650Ti-1GD5/OC GeForce GTX 650 Ti Radeon HD 7850 Radeon HD 7770 Radeon HD 6850
Ядро GF114 GF104 GK106 GK106 Pitcairn Cape Verde Barts Pro
Количество транзисторов, млн. шт 1950 1950 2540 2540 2800 1500 1700
Техпроцесс, нм 40 40 28 28 28 28 40
Площадь ядра, кв. мм 332 332 221 221 212 123 255
Количество потоковых процессоров 336 336 768 768 1024 640 960
Количество текстурных блоков 56 56 64 64 64 40 48
Количество блоков рендеринга 32 32 16 16 32 16 32
Частота ядра, МГц 810 (1620)* 675 (1350*) 954 928 860 1000 775
Шина памяти, бит 256 256 128 128 256 128 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4008 3600 5400 5400 4800 4500 4000
Объём памяти, МБ 1024 1024 1024 1024 2048 1024 1024
Поддерживаемая версия DirectX 11 11 11.1 11.1 11.1 11.1 11.1
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 2.1
Заявленный TDP, Вт 150 160 н/д 110 130 80 127
*— В скобках частота шейдерного домена


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
  • кулер: Thermalright Venomous X;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • операционная система: Windows 7 Ultimate SP1 x64;
  • драйвер GeForce: NVIDIA GeForce 310.90;
  • драйвер Radeon: ATI Catalyst 12.11 beta.
В операционной системе были отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Методика тестирования описана тут. Игры расположены в алфавитном порядке. В этот раз мы решили сконцентрироваться на сравнении в новых приложениях, значительно обновив их список со времен первого большого тестирования GeForce GTX 650 Ti. Поэтому в данном сравнении отсутствуют и некоторые наши постоянные участники. Если вас интересует соотношение сил между участниками в Crysis2, Witcher 2 или Max Payne 3, то за соответствующей информацией вы можете обратиться к упомянутому старому обзору.


Результаты тестирования

Assassin's Creed 3

Assassin's Creed 3

Тестирование MSI N650Ti-1GD5/OC

Начнем с результатов в Assassin's Creed 3. В этой игре преимущество у решений NVIDIA. Простой GeForce GTX 650 Ti идет наравне с GeForce GTX 560 и почти не уступает Radeon HD 7850. Преимущество MSI над референсным собратом ожидаемо низкое. При разгоне N650Ti-1GD5/OC оказывается лучше всех, обгоняя не только ASUS GTX650TI-1GD5, но и ускоренный GeForce GTX 560.


Battlefield 3

Battlefield 3

Тестирование MSI N650Ti-1GD5/OC

В Battlefield 3 герой нашего обзора демонстрирует мизерное преимущество над GeForce GTX 560 в номинале. Radeon HD 7770 хуже на 19–25%, а Radeon HD 6850 уступает 26–30%. При повышении частот MSI демонстрирует преимущество в 10% над разогнанным ASUS при разнице менее 6% по частоте GPU и 17% по частоте памяти. Рассматриваемому видеоадаптеру удается обогнать и разогнанный GeForce GTX 560.


Borderlands 2

Borderlands 2

Тестирование MSI N650Ti-1GD5/OC

В Borderlands 2 представители серии GeForce GTX 650 Ti уже не могут тягаться с GeForce GTX 560, демонстрируя уровень производительности сопоставимый с GeForce GTX 460. Примечательно, что мизерное преимущество по минимальному fps получает и Radeon HD 6850, хотя по среднеигровой частоте кадров GeForce GTX 650 Ti лучше. Разница между разогнанными MSI и ASUS составляет 7–8%.


Call of Duty: Black Ops 2

Call of Duty: Black Ops 2

Тестирование MSI N650Ti-1GD5/OC

Менее 1% разницы между картами MSI и ASUS в Black Ops 2 по среднему fps и 1,6% по минимальному показателю. При разгоне преимущество N650Ti-1GD5/OC достигает 9% и 16%. В номинале MSI чуть уступает GeForce GTX 560, при разгоне демонстрирует мизерный перевес. Radeon HD 7770 и Radeon HD 6850 заметно уступают в обоих режимах.


Crysis: Warhead

Crysis: Warhead

Тестирование MSI N650Ti-1GD5/OC

В Warhead разница между MSI и референсом в номинале особенно мала. Radeon HD 6850 и GeForce GTX 460 слабее героя обзора. GeForce GTX 460 в номинале чуть быстрее, но при разгоне всех участников преимущество почти сходит на нет. Игра отлично реагирует на разгон, давая качественный скачок fps при разгоне, из-за чего итоговый прирост даже чуть больше прироста по частотам, поднимая производительность на 27–30%.


Far Cry 3

Far Cry 3

Тестирование MSI N650Ti-1GD5/OC

Видеоадаптер MSI является лидером в Far Cry 3 среди бюджетных карт, уступая только Radeon HD 7850. Отрыв от GeForce GTX 460 равен 25%, Radeon HD 7770 уступает 6–16%. Лидерство MSI сохраняется и при разгоне. В этом режиме преимущество над собратом от ASUS достигает 6–8%.


Hitman: Absolution

Hitman: Absolution

Тестирование MSI N650Ti-1GD5/OC

В Hitman новые представители NVIDIA неожиданно сдают позиции и уступают даже GeForce GTX 460, сохраняя небольшое преимущество над Radeon HD 7770 и Radeon HD 6850. В этом тесте обращает на себя внимание значительный отрыв разогнанного адаптера MSI от собрата ASUS — от 13% по среднему fps до 15% по минимальному. Частота памяти очень критична для этого приложения.


Medal of Honor: Warfighter

Medal of Honor: Warfighter

Тестирование MSI N650Ti-1GD5/OC

MSI N650Ti-1GD5/OC уверенно обходит всех младших соперников AMD в Medal of Honor, совсем чуть-чуть не дотягивая до уровня GeForce GTX 560. Но при разгоне MSI уже выходит на первое место.


Sleeping Dogs

Sleeping Dogs

Тестирование MSI N650Ti-1GD5/OC

В Sleeping Dogs сильные позиции у видеокарт AMD. MSI демонстрирует небольшое преимущество над GeForce GTX 560 по минимальному fps, но уступает по всем параметрам Radeon HD 6850.


XCOM: Enemy Unknown

XCOM: Enemy Unknown

Тестирование MSI N650Ti-1GD5/OC

В XCOM графический ускоритель ASUS демонстрирует минимальный перевес над GeForce GTX 460 и уверенно обходит младшие решения AMD. Очень слабо в этой игре выглядит Radeon HD 7770, уступающий герою этого обзора 30–40%.


3DMark 11

3DMark 11

Тестирование MSI N650Ti-1GD5/OC

На заводских частотах MSI на 2,5% быстрее референса в номинале и на 9% быстрее ASUS при разгоне. Прирост от разгона для MSI составляет 26%, что позволяет на 6% обойти работающий в номинале Radeon HD 7850. GeForce GTX 560 на 13% слабее героя обзора в номинале и на 16% хуже при разгоне.


Энергопотребление

Энергопотребление MSI N650Ti-1GD5/OC

Практические идентичные показатели энергопотребления у двух GeForce GTX 650 Ti в номинале и чуть более высокие у MSI относительно ASUS при разгоне. Аппетиты форсированного N650Ti-1GD5/OC выше чем у Radeon HD 7770 на повышенных частотах.


Выводы

Видеокарта MSI N650Ti-1GD5/OC оставила исключительно положительные впечатления. В номинале она очень тихая при хороших температурных показателях. Конструкция радиатор простая, но эффективная. При этом не создается никаких препятствий для обдува элементов на плате. Дизайн PCB повторяет дизайн моделей Power Edition, не распаяна лишь одна фаза в питании GPU. Главное преимущество — отличный разгон. На этой карте мы достигли самой высокой частоты ядра, которую не одолели и более дорогие представители серии GTX 650 Ti. Это сочетается с хорошим (но не выдающимся) разгоном памяти. Итоговый прирост производительности составил внушительные 28–30% относительно карты с рекомендованными частотами 928/5400 МГц. Такой разгон реализуется при умеренных оборотах и шуме. Так что MSI N650Ti-1GD5/OC по своим возможностям ничем не уступает самым дорогим оверклокерским версиям GeForce GTX 650 Ti, а стоит дешевле. Даже самый простой ASUS GTX650TI-1GD5, у которого большие проблемы с разгоном памяти, обойдется на несколько долларов дороже. Если вы нацелены на приобретение GeForce GTX 650 Ti, то MSI N650Ti-1GD5/OC станет самой выгодной покупкой.

MSI N650Ti-1GD5/OC Выбор редакции: лучшая покупка
