Бюджетный хит? Большое тестирование нового GeForce GTX 650 Ti. Обзор MSI N650Ti PE 1GD5/OC с тихим кулером Cyclone II

В недавнем обзоре GeForce GTX 650 мы отмечали, что между этим бюджетным видеоадаптером и GeForce GTX 660 получилась огромнейшая пропасть в производительности, которую просто необходимо было чем-то заполнить. Данная роль должна была лечь на плечи GeForce GTX 650 Ti. Причем по первым неофициальным данным и слухам старшая карта серии 650 должна базироваться на другом чипе. Теперь мы уже можем вполне официально сказать — это действительно так.


GeForce GTX 650 Ti

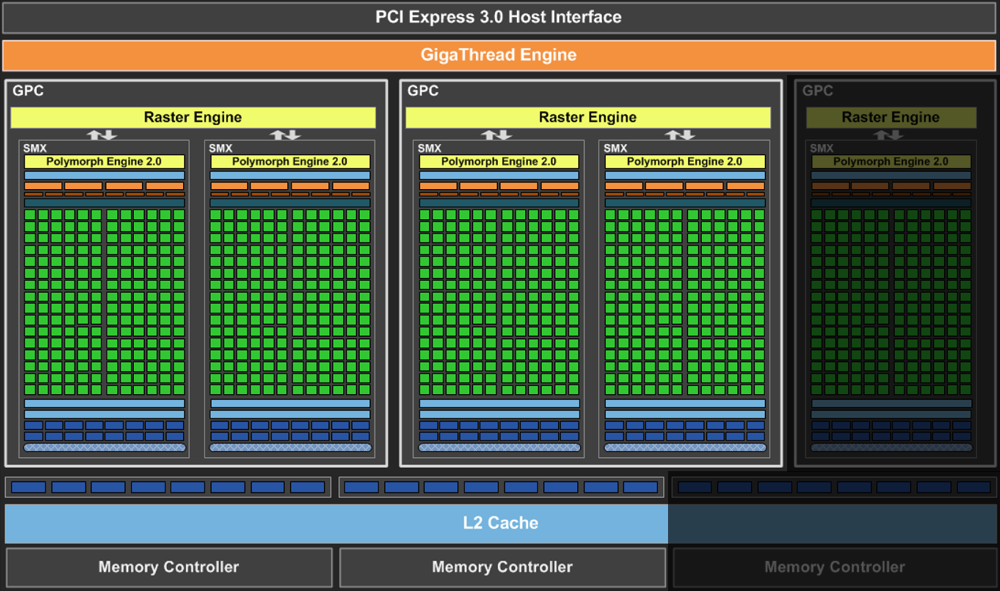

В основе новой модели графический чип GK106, полноценная версия которого используется в GeForce GTX 660. Кстати в следующей по иерархии карте, GeForce GTX 660 Ti, задействован уже GK104. Так что разобраться в нынешнем поколении NVIDIA неискушенному пользователю не так уж и просто. У GeForce GTX 650 Ti, естественно, часть вычислительных блоков отключена, да и рабочие частоты пониже чем у GTX 660. Отключен один SMX-блок, треть ROP с кэшем L2 и один из трех контроллеров памяти. Итого у такого чипа осталось активными 768 потоковых процессоров, 64 текстурных блока, 16 блоков блендинга, 256 КБ кэш-памяти и 128-битная шина, сообщающаяся с видеопамятью.

GeForce GTX 650 Ti

В сравнении с простым GeForce GTX 650 разница существенная — двукратное превосходство Ti-версии по потоковым процессорам и текстурным блокам. Но вот количество ROP у них одинаковое, да и шина в 128-бит не даст сильно «развернуться» старшей видеокарте. Графический процессор у GTX 650 Ti работает на 925 МГц без технологии Boost (судя по некоторым другим данным реальная частота 928 МГц). Интересно, что младшая версия работает на 1058 МГц, но при этом все равно экономичнее. Ее уровень TDP равен 64 Вт, а для GeForce GTX 650 Ti заявлено 110 Вт. Частота памяти GDDR5 относительно младшей модели возросла незначительно — до 5400 МГц. При 128-битной шине и существенном росте вычислительной мощи GPU такой небольшой прирост по частоте памяти вызывает некоторое удивление. У GeForce GTX 660 память изначально работает на 6008 МГц. Сомнительно, что контроллер урезанного GK106 по возможностям работы с памятью значительно хуже. Тем более, как покажет наше тестирование, и значительно большие частоты GDDR5 для GeForce GTX 650 Ti не составляют проблем. Еще один признак бюджетности — наличие лишь одного гигабайта видеопамяти. Хотя некоторые производители в первый же день успели анонсировать версии с 2 ГБ памяти на борту.

Видеоадаптер GeForce GTX 660 GeForce GTX 650 Ti GeForce GTX 650 GeForce GTX 560 GeForce GTX 460 GeForce GTX 550 Ti
Ядро GK106 GK106 GK107 GF114 GF104 GF116
Количество транзисторов, млн. шт 2540 2540 1300 1950 1950 1170
Техпроцесс, нм 28 28 28 40 40 40
Площадь ядра, кв. мм 221 221 118 332 332 228
Количество потоковых процессоров 960 768 384 336 336 192
Количество текстурных блоков 80 64 32 56 56 32
Количество блоков рендеринга 24 16 16 32 32 16
Частота ядра, МГц 980—1033 925 1058 810 (1620)* 675 (1350)* 900 (1800)*
Шина памяти, бит 192 128 128 256 256 192
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 6008 5400 5000 4008 3600 4104
Объём памяти, МБ 2048 1024/2048 1024/2048 1024 1024 1024
Поддерживаемая версия DirectX 11.1 11.1 11.1 11 11 11
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0
TDP, Вт 140 110 64 150 160 116
*— В скобках частота шейдерного домена

Согласно данным NVIDIA новичок выигрывает у предшественника GeForce GTX 550 Ti от 20% до 60—70% производительности в зависимости от приложения. Так что новый ускоритель вполне можно рассматривать как замену для GeForce GTX 460.

GeForce GTX 650 Ti

Среди представителей AMD основным конкурентом рассматривается Radeon HD 7770. Относительно этой карты обещано преимущество в 15—35% (в Diablo 3 вообще обещают 63%). Хотя изначально по своей цене GeForce GTX 650 Ti следует рассматривать как промежуточный вариант между Radeon HD 7770 и Radeon HD 7850. В нашем тестировании мы сравним новый видеоадаптер с обоими этими Radeon и представителями прошлого поколения GeForce, чтобы сразу же расставить все точки над «i» в вопросе производительности.

Очень приятным бонусом для первых покупателей видеоадаптера станет наличие кода для Assassin's Creed III, который в сервисах электронной дистрибуции предлагается от $60. Отличный подарочек. Это продолжение хорошей традиции, начало которой дал запуск GeForce GTX 660 Ti с Borderlands 2 в качестве бонуса. Правда эту акцию поддерживают не все партнеры NVIDIA, да и количество видеокарт с такими подарочными кодами тоже ограничено. В прошлый раз к нам попал на тесты Zotac, который имел в комплекте код для Borderlands 2. В данном случае на тестировании был видеоадаптер MSI, который не может похвастать наличием никакой игры.

Assassin's Creed III

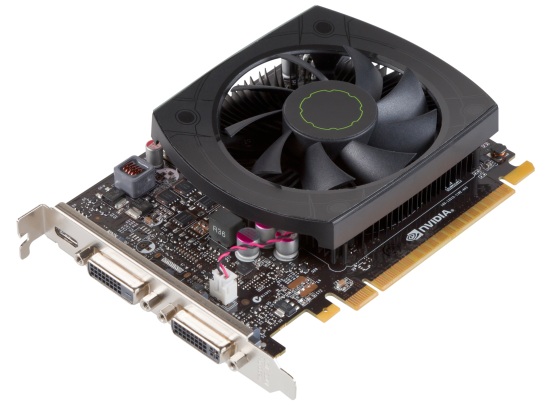

Прежде чем переходить к осмотру реальной видеокарты приведем фотографию референсного образца.

GeForce GTX 650 Ti

Максимально укороченная плата, простая двухфазная система питания графического процессора, двухслотовый кулер с простым лепестковым радиатором. Сразу видно — бюджетный продукт. Хотя в продаже будут и более солидные альтернативные варианты. С одним из них мы вас сейчас и познакомим.


MSI N650Ti PE 1GD5/OC

Поставляется в коробке средних размеров. Это пока что самый старший представитель в линейке GTX 650 Ti от MSI. Принадлежность к серии Power Edition подразумевает улучшенный дизайн PCB и более качественное охлаждение.

MSI N650Ti PE 1GD5/OC

Боковая крышка откидывается. На развороте описаны технические особенности данного продукта.

MSI N650Ti PE 1GD5/OC

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник питания с двух molex на PCI-E 6pin;
  • переходник mini-DisplayPort/DisplayPort;
  • диск с программным обеспечением;
  • инструкция.

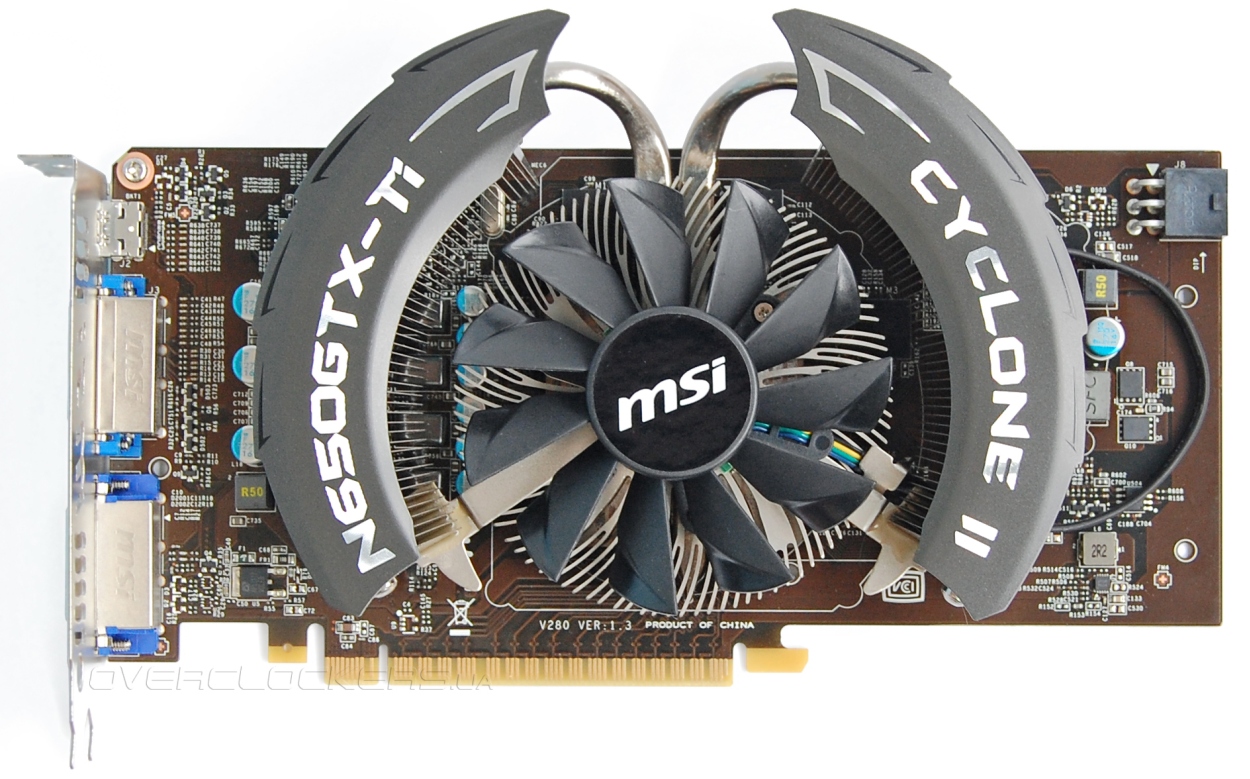

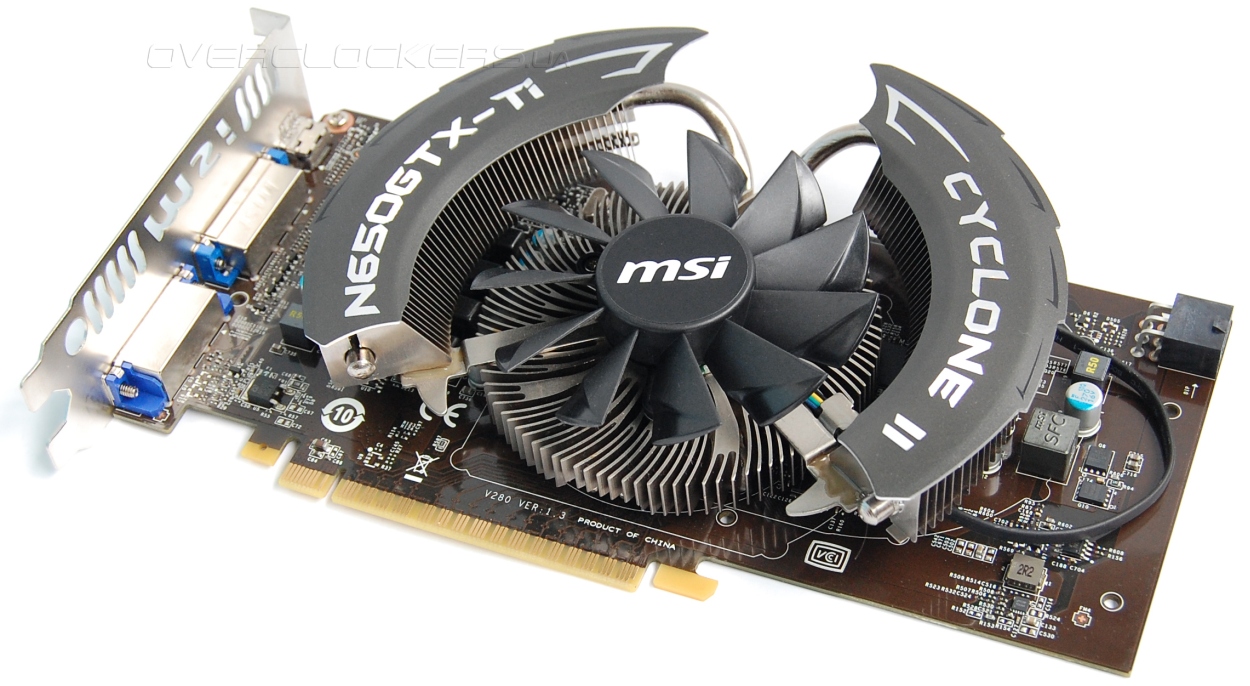

Видеокарта кардинально отличается от референсной версии. Сразу бросается в глаза кулер Cyclone, который ранее широко использовался MSI в видеокартах среднего класса. Последней моделью с такой системой был N550GTX-Ti Cyclone II.

MSI N650Ti PE 1GD5/OC

У данного видеоадаптера установлен Cyclone второй версии. Фактически это означает лишь использование вентилятора с особой формой лопастей. Еще есть пара декоративных пластин, накрывающих секции радиатора, которые у первых версий Cyclone отсутствовали.

MSI N650Ti PE 1GD5/OC

MSI N650Ti PE 1GD5/OC

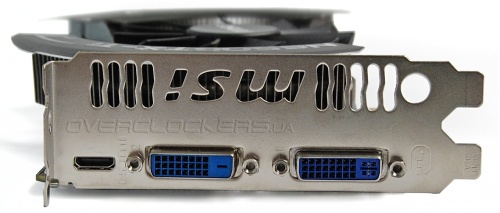

Набор разъемов включает два DVI и один mini-DisplayPort.

MSI N650Ti PE 1GD5/OC

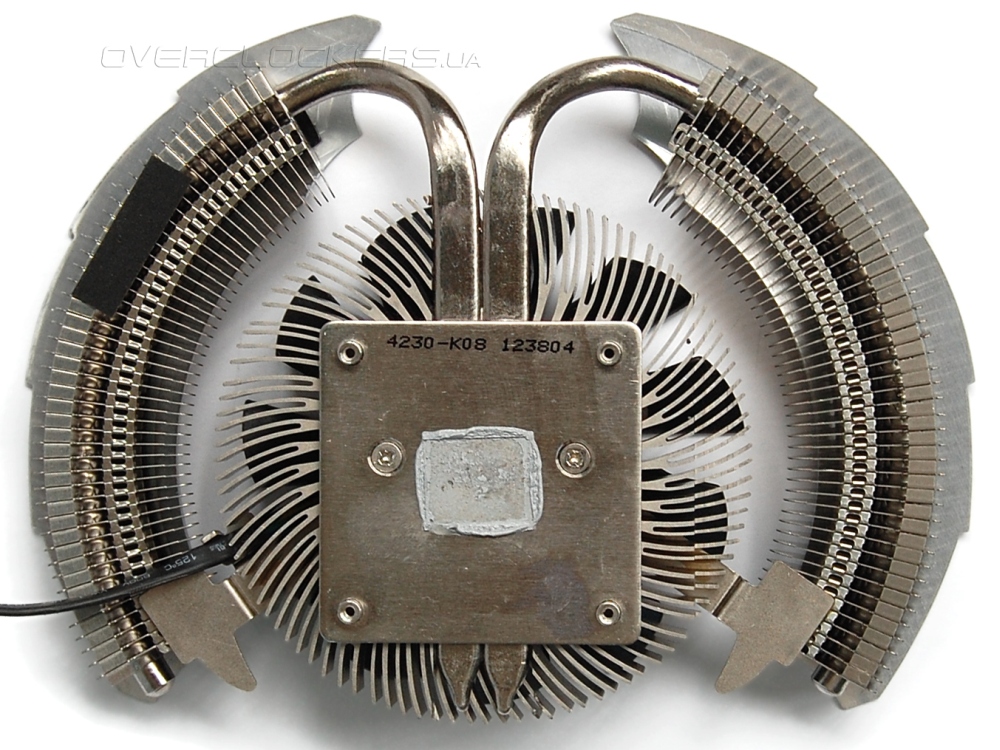

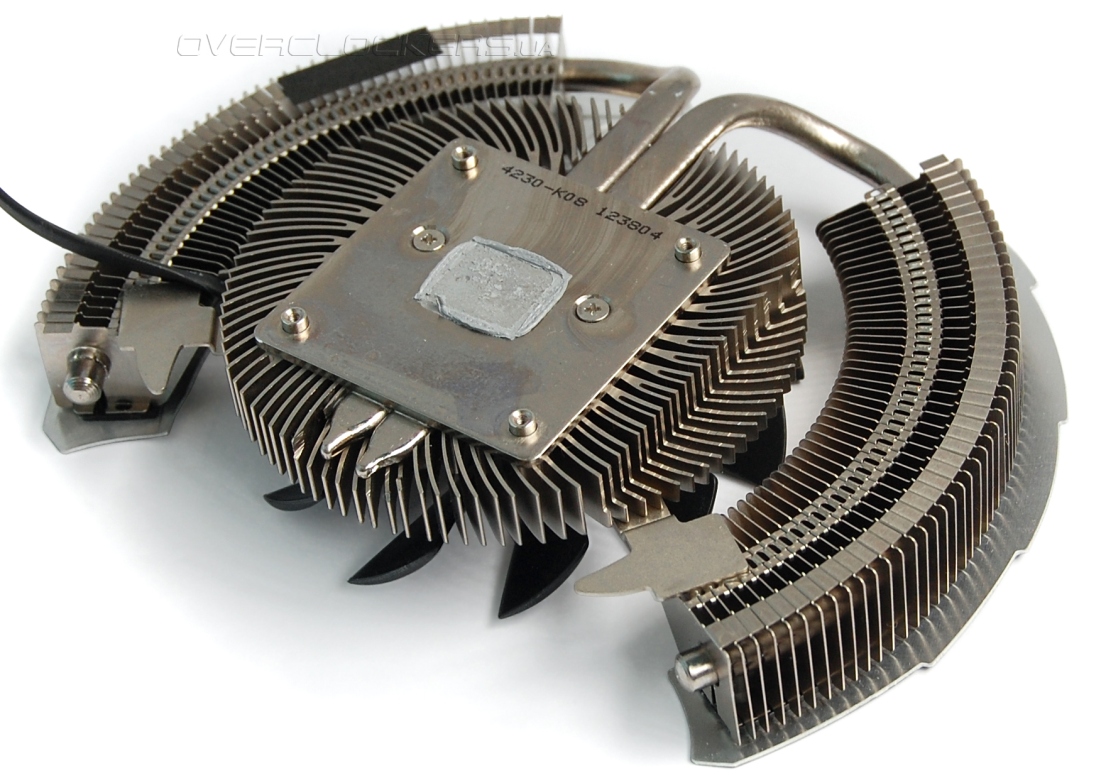

Кулер имеет никелированное медное основание, на которое напаяны две тепловые трубки и лепестковый расходящийся радиатор. По бокам расположены две округлые секции из тонких алюминиевых пластин, насаженных на изогнутые трубки. Вентилятор расположен как бы внутри этой конструкции, как в чаше, продувая все ребра. Улучшить обдув боковых областей помогает особая форма лопастей.

MSI N650Ti PE 1GD5/OC

Заявлена поддержка фирменной технологии очистки от пыли. Суть ее в том, что при старте вентилятор некоторое время крутится в обратную сторону, выдувая накопившуюся пыль. Это предотвращает накопление пыли в радиаторе и не приводит к падению производительности системы охлаждения, тянущей за собой рост температур и шума. По словам производителя даже округлые края лепестков радиатора сделаны не просто так — они тоже препятствуют накоплению пыли, не давая комкам цепляться за острые грани.

MSI N650Ti PE 1GD5/OC

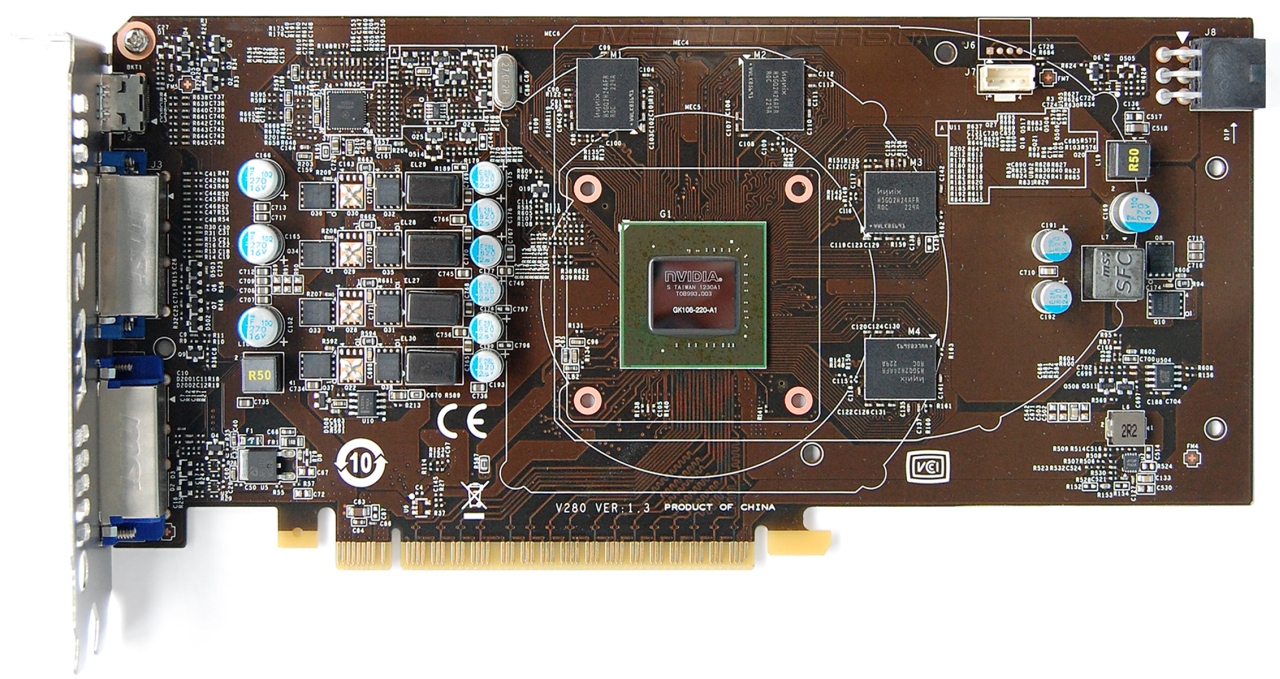

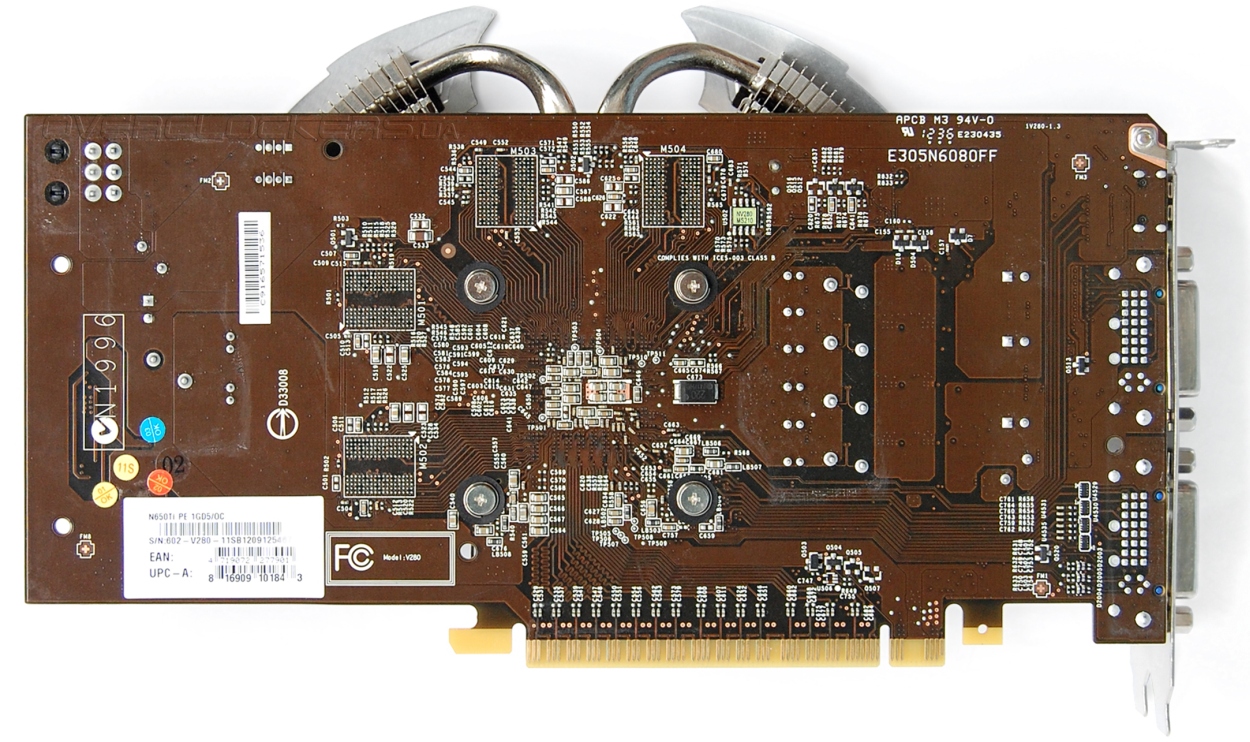

Печатная плата у данного видеоадаптера на фоне старших моделей кажется простоватой. Однако в сравнении с референсом и его двухфазным питанием она выглядит очень солидно. Стабилизатор питания GPU усилен до четырех фаз под управлением контроллера ON Semiconductor NCP5395G, память запитана от однофазного преобразователя. Кстати, аналогичный дизайн у младшего MSI N650 PE 1GD5/OC, только распаяно на одну фазу меньше.

MSI N650Ti PE 1GD5/OC

Используются высококачественные компоненты отвечающие стандарту Military Class II, что призвано увеличить общий срок службы видеокарты и повысить ее устойчивость к работе в нештатных режимах.

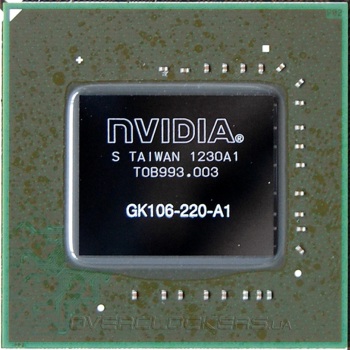

Довольно массивный графический процессор GK106, который по площади почти в два раза больше GK107 у простого GTX 650, обходится без защитной рамки.

MSI N650Ti PE 1GD5/OC

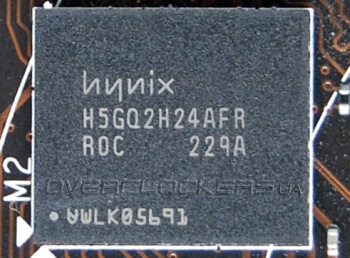

Объем видеопамяти стандартный для этой серии и оставляет один гигабайт, набранный четырьмя микросхемами Hynix H5GQ2H24AFR.

MSI N650Ti PE 1GD5/OC

Приставка OC в названии модели говорит о наличии заводского разгона. Но он небольшой и коснулся лишь графического процессора, который функционирует на 993 МГц. Совершенно непонятно, почему проигнорирована память, ведь ее частота должна играть важную роль для общей производительности в сочетании с таким GPU. Хотя для тех, кто знаком с программой MSI Afterburner заводские частоты рабочими все равно не являются.

MSI N650Ti PE 1GD5/OC

Но прежде чем переходить к разгону нужно вначале дать оценку температурным и шумовым характеристикам. А они великолепны! Выше 51 °C карта в реальных игровых приложениях не грелась. А вентилятор при этом раскручивался максимум до 1100 об/мин, т.е. его вообще не было слышно. Отметим, что тестирование нами проводилось в открытом корпусе при 23 °C в помещении. Но все равно трудно представить, какой режим эксплуатации нужен для данной модели на номинальных частотах, чтобы шум вентилятора стал заметен.

MSI N650Ti PE 1GD5/OC

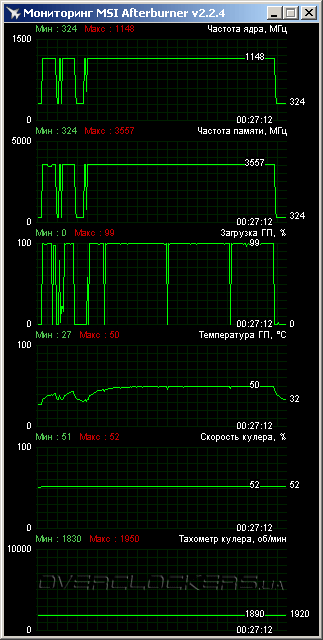

Как и все прочие представители линейки Power Edition данная карта предлагает поддержку Triple Overvoltage, позволяя пользователю при помощи MSI Afterburner регулировать напряжения GPU, PLL и Memory. Для обычного разгона «на воздухе» последние два не нужны. А вот прибегнуть к софтвольтмоду графического процессора придется. Без этого разгон его оказался совсем скромный (50—70 МГц). Подняв напряжение на 90 мВ, мы добились стабильности уже на 1148 МГц. Это на 24% выше стандартной частоты в 925 МГц. Память порадовала разгоном до 7114 МГц, что аж на 32% выше нормы.

MSI N650Ti PE 1GD5/OC

Скорость вентилятора тоже подняли. При совсем уж низких были проблемы со стабильностью, хотя GPU грелся несильно. Для такого внештатного режима нужно обеспечить лучшее охлаждение элементов системы питания. Времени на долгие эксперименты не было, и мы сразу выбрали скорость в 52%, с «запасом», что примерно соответствует 1900 об/мин.

Рассмотренный нами MSI N650Ti PE 1GD5/OC протестирован и в качестве референса. Для этого снижалась его частота до уровня заявленных 925 МГц. При снижении частоты нынешняя версия Afterburner пока что неверно отображает частоту ядра, демонстрируя по мониторингу начальное значение (хотя производительность падает).
Некоторые вещи в этом мире созданы для разгона!
