После выпуска нового GeForce GTX 550 Ti его предшественник GeForce GTS 450 с рынка не исчез. Каждый из них занял свою нишу, старая модель лишь переместилась в разряд более дешевых стодолларовых решений. Ранее мы уже рассматривали несколько оригинальных видеокарт этой серии от ASUS и Inno3D. В данной статье мы познакомимся с картами в исполнении Gigabyte и Sparkle.


Gigabyte GV-N450OC-1GI

Начнем мы с видеоадаптера Gigabyte, оснащенного двухвентиляторным кулером WindForce 2x. Приставка OC говорит о повышенных частотах, но в активе компании имеется и более производительная версия под названием GV-N450OC2-1GI, частоты которой еще выше.

В руки нам попал тестовый образец без упаковки и дополнительной комплектации.

Gigabyte GV-N450OC-1GI

Gigabyte GV-N450OC-1GI

Внешние коммуникации представлены двумя DVI и одним mini-HDMI. Розничные карты комплектуются переходником с DVI на D-Sub и с mini-HDMI на HDMI.

Gigabyte GV-N450OC-1GI

Система охлаждения включает две тепловые трубки, выходящие из массивного основания и пронизывающие массив тонких алюминиевых пластин.

Gigabyte GV-N450OC-1GI

Пластины контактируют с основанием напрямую посредством пайки. Их форма весьма специфичная.

Gigabyte GV-N450OC-1GI

Радиатор имеет два углубления, в которых размещаются вентиляторы. Эти площадки наклонены под углом к плоскости платы. Такое расположение вентиляторов призвано увеличить площадь обдува.

Gigabyte GV-N450OC-1GI

Вентиляторы же крепятся к верхнему пластиковому кожуху.

Gigabyte GV-N450OC-1GI

За обдув отвечает пара 80-мм вентиляторов Everflow T128010SM.

Gigabyte GV-N450OC-1GI

Небольшой радиатор установлен на силовые элементы системы питания.

Gigabyte GV-N450OC-1GI

Плата GV-N450OC-1GI немного длиннее стандартной версии, но дизайн почти не отличается от референсного. Три фазы предусмотрены для питания ядра, одна — для памяти.

Gigabyte GV-N450OC-1GI

Gigabyte GV-N450OC-1GI

Преобразователь напряжения GPU управляется типовым ШИМ-контроллером NCP5395 от ON Semiconductor, как и у других GeForce GTS 450.

ON Semiconductor NCP5395T

Графический процессор GF106-250-KA-A1 лишен теплораспределительной крышки.

GF106-250-KA-A1

Распаяны микросхемы памяти Samsung K4G10325FE-HC05 общим объемом в 1 ГБ.

Samsung K4G10325FE-HC05

Рабочие частоты ядра немного завышены — 830/1660 МГц вместо стандартных 783/1566 МГц. А вот память не разогнана и функционирует на 3608 МГц. В простое частоты снижаются до 51/101/270 МГц. На GPU подается напряжение 1,05 В.

Gigabyte GV-N450OC-1GI

В игровом режиме видеокарта практически бесшумная. Услышать тихий шелест от вентиляторов можно, только если наклониться ухом к карте. При нашем стандартном 12-минутном тесте в Crysis: Warhead на максимальных настройках качества в разрешении 1920x1200 вентиляторы раскручивались примерно до 1600 об/мин, поддерживая температуру ядра в пределах 67 °С (при 24,5 °С в помещении).

Gigabyte GV-N450OC-1GI

Со стресс-тестом Furmark система охлаждения тоже справилась отлично. Температура не поднялась выше 73 °С при 2000-2040 об/мин.

Gigabyte GV-N450OC-1GI

С такой отличной системой охлаждения можно было бы надеяться на очень хороший разгон. Но в этом плане Gigabyte GV-N450OC-1GI немного огорчил. Дело в том, что поднять напряжение на GPU выше стандартных 1,05 В в MSI Afterburner оказалось невозможно, его можно только понижать. Производитель зачем-то ограничил возможности софтвольтмода, хотя судя по всему потенциал у карты отличный. Судите сами: даже без повышения напряжения ядро работало стабильно на 910/1820 МГц, а память покорила 4620 МГц (и это лучший результат разгона памяти среди всех GeForce GTS 450 побывавших у нас).

Gigabyte GV-N450OC-1GI

Для тестов обороты вентиляторов поднимались до максимума. Хотя снизив их потом до 2500 об/мин мы не увидели никаких проблем со стабильной работой при повышенных частотах.

У некоторых видеокарт Gigabyte все функции разгона доступны только через фирменные утилиты, взаимодействующие с распаянными на картах контроллерами, отвечающими за мониторинг. На этой плате установлен микроконтроллер PIC16F690, но с утилитой Gigabyte OC Guru он не работает. С GV-N450OC-1GI совместима программа Gigabyte Easy Boost, но софтвольтмод она тоже не поддерживает, да и для обычного разгона у нее низкие предельные значения.

Gigabyte GV-N450OC-1GI

Поэтому лучше пользоваться привычным MSI Afterburner. Sparkle GeForce GTS450 OC One 1G

Данный видеоадаптер попал к нам уже в полной комплектации. Он упакован в компактную коробку, которая вполне соответствует малым габаритам данной модели.

Sparkle GeForce GTS450 OC One 1G

На лицевой стороне изображена однослотовая видеокарта. GeForce GTS 450 хоть и не отличается горячим нравом, но даже референсная версия оснащается двухслотовым кулером. А тут малые габариты сочетаются еще и с заводским разгоном, о чем говорит эмблема OC в нижнем правом углу коробки.

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • переходник питания c двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • инструкции.
Настало время взглянуть наконец-то на кроху Sparkle.

Sparkle GeForce GTS450 OC One 1G

Видеокарта стандартной длины. Оснащена кулером турбинного типа, но вентилятор размещен возле интерфейсных разъемов, так что весь горячий воздух будет выдуваться внутрь системного блока. Впрочем, такая компоновка единственно верная в условиях, когда на задней панели нет вентиляционных отверстий и нет даже под них места.

Sparkle GeForce GTS450 OC One 1G

На пластиковом кожухе, накрывающем видеокарту, выгравирован логотип Sparkle One и стилизованная эмблема в виде буквы S.

Разъемы на задней панели стандартны — это пара DVI и один mini-HDMI.

Sparkle GeForce GTS450 OC One 1G

Система охлаждения имеет довольно скромные размеры и радиатор меньше, чем пластиковый кожух.

Sparkle GeForce GTS450 OC One 1G

В основе всей конструкции алюминиевая пластина, на которую крепится радиальный вентилятор. Пластина контактирует с тремя микросхемами памяти, а отвод тепла от GPU реализован через медную площадку. Сквозь нее проходят две приплюснутые тепловые трубки, которые, изгибаясь, пронизывают всю пластину-основание. Сверху на них напаян ряд тонких алюминиевых пластин небольшой высоты.

Sparkle GeForce GTS450 OC One 1G

О примерных габаритах кулера можно судить по нижнему фото, на котором он установлен на видеокарту без кожуха.

Sparkle GeForce GTS450 OC One 1G

Плата выполнена по референсному дизайну.

Sparkle GeForce GTS450 OC One 1G

Sparkle GeForce GTS450 OC One 1G

Реализация системы питания стандартная — три фазы под управления контроллера NCP5395 питают GPU, одна фаза идет на память.

ON Semiconductor NCP5395T

Графический чип GF106 окружен защитной рамкой.

GF106-250-KA-A1

Объем памяти стандартный — один гигабайт, набран восемью микросхемами Hynix Р5GQ1H24AFR T0C. Половина чипов распаяна на лицевой стороне, остальные вынесены на обратную сторону платы.

Hynix Р5GQ1H24AFR T0C

Заводской разгон GPU у Sparkle GeForce GTS450 OC One очень скромный — с 783/1566 МГц частоты подняты до 789/1579 МГц. Память разогнана до 3760 МГц. Напряжение питания GPU довольно высокое — 1,075 В.

Sparkle GeForce GTS450 OC One 1G

При игровой нагрузке ядро прогревалось до 80 °С. Шум от турбины высоковат, что вполне ожидаемо при таком маленьком радиаторе.

Sparkle GeForce GTS450 OC One 1G

В Furmark температура достигла 89 °С, а вентилятор раскрутился до 90% от своего максимума.

Sparkle GeForce GTS450 OC One 1G

Шум можно снизить, убавив обороты вентилятора. Конечно, при этом надо контролировать температуру и проверять видеокарту на стабильность. Мы ограничились отметкой в 60% для вентилятора. Температура поднялась в игровых приложениях до 89 °С, проблем со стабильностью не наблюдалось.

Sparkle GeForce GTS450 OC One 1G

Никаких ограничений для софтвольтмода у Sparkle нет, но в данном случае разгон ограничен возможностями системы охлаждения. Нам так и не удалось добиться стабильности на частоте свыше 900 МГц. Мы ограничились разгоном ядра в 890/1780 МГц при пониженном до 1,062 В напряжении. Память стабильно работала на частоте в 4340 МГц.

Sparkle GeForce GTS450 OC One 1G

Обороты вентилятора повышались до предела.
Характеристики тестируемых видеокарт

Рассматриваемые видеокарты мы сравним с участниками статьи о GeForce GTX 550 Ti. В качестве обычного GeForce GTS 450 выступит MSI N450GTS Cyclone 1GD5/OC на пониженных до стандартных спецификаций частотах, в качестве GeForce GTX 550 Ti — MSI N550GTX-Ti Cyclone II 1GD5/OC, тоже на сниженных до стандарта частотах. В роли Radeon HD 5770 1024MB будет MSI R5770 Hawk. Старое поколение представлено GeForce GTX 260 от XFX.

Видеоадаптер GeForce GTX550Ti Gigabyte GV-N450OC
-1GI
Sparkle GeForce GTS450
OC One 1G
GeForce GTS 450 GeForce GTX 260 896MB Radeon HD5770
Ядро GF116 GF106 GF106 GF106 GT200 (GT200b) RV840
Количество транзисторов, млн. шт 1170 1170 1170 1170 1400 1040
Техпроцесс, нм 40 40 40 40 65/55 40
Площадь ядра, кв. мм 228 228 228 228 576/487 170
Количество потоковых процессоров 192 192 192 192 216 800
Количество текстурных блоков 32 32 32 32 72 40
Количество блоков рендеринга 16 16 16 16 28 16
Частота ядра, МГц 900 830 789 783 576 850
Частота шейдерного домена, МГц 1800 1660 1578 1566 1242 850
Шина памяти, бит 192 128 128 128 448 128
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4104 3608 3760 3608 1998 4800
Объём памяти, МБ 1024 1024 1024 1024 896 1024
Поддерживаемая версия DirectX 11 11 11 11 11 11
Интерфейс PCI Express 2.0 PCI Express 2.0 PCI Express 2.0 PCI Express 2.0 PCI Express 2.0 PCI Express 2.1
Заявленная максимальная потребляемая мощность, Вт 116 n/a n/a 106 <182 108


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-965 EE (3,2@3,95 ГГц, BCLK 172 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1720 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-850HT (850 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйвер GeForce GTX 550 Ti: NVIDIA GeForce 267.59;
  • драйвер остальных GeForce: NVIDIA GeForce 266.58;
  • драйвер Radeon: ATI Catalyst 11.2.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender, файл подкачки и визуальные эффекты интерфейса.

Тестирование проводилось в соответствии с нашей методикой, но число игр уменьшено и задействовано только разрешение 1680x1050. Добавлено приложения Bulletstorm. Все настройки в положении High, дополнительные опции из Engine.ini не задействовались. SmoothFrameRate, который ограничивает максимальный fps в 62 кадра, отключить не удалось (редактирование соответствующего пункта в Engine ничего не дает). Для тестирования выбрана игровая заставка, которая активируется после бездействия пользователя в главном меню. Время теста 207 секунд, прогонялся по два раза для каждого режима. Отметим, что данная сценка, возможно, самая ресурсоемкая в игре, поскольку насыщена детализированными объектами при высокой дальности прорисовки и интенсивном освещении. Большую часть времени fps в игре будет заметно выше.


Результаты тестирования

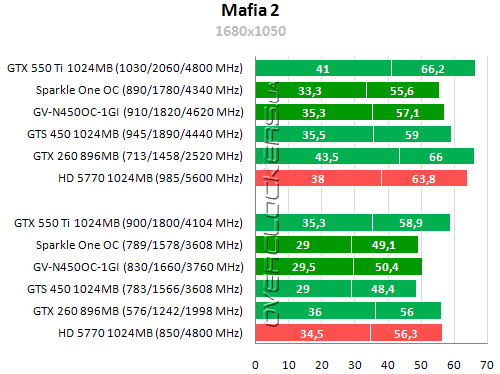

Mafia 2

Mafia 2

Сглаживание в игре отключено.

Результаты тестирования Gigabyte GV-N450OC-1GI и Sparkle GeForce GTS450 OC One 1G

Gigabyte оказывается немного производительнее Sparkle, хотя разница мизерная. При разгоне преимущество снова остается за картой Gigabyte из-за отличного разгона памяти.


Bulletstorm

Bulletstorm

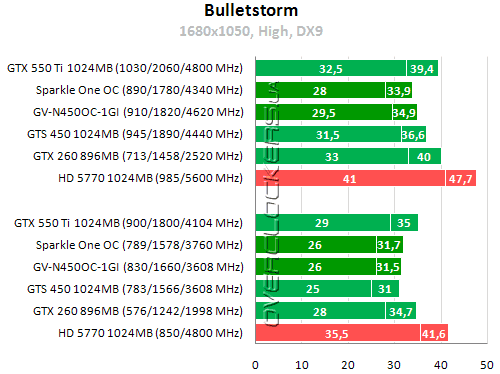

Результаты тестирования Gigabyte GV-N450OC-1GI и Sparkle GeForce GTS450 OC One 1G

Превосходство Gigabyte GV-N450OC-1GI и Sparkle GeForce GTS450 OC One над стандартной версией всего пару процентов. Догнать старший GeForce GTX 560 Ti по силам лишь разогнанному Gigabyte.

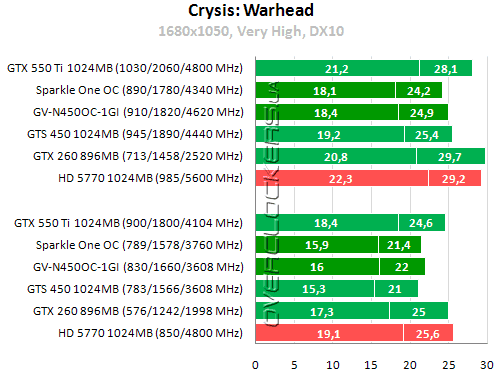

Crysis: Warhead

Crysis: Warhead

Результаты тестирования Gigabyte GV-N450OC-1GI и Sparkle GeForce GTS450 OC One 1G

Gigabyte производительнее референса на 5%, Sparkle на 2%. Несмотря на ограниченный разгон GV-N450OC-1GI все равно удается нагнать GeForce GTX 560 Ti.


Colin McRae: DiRT 2

Colin McRae: DiRT 2

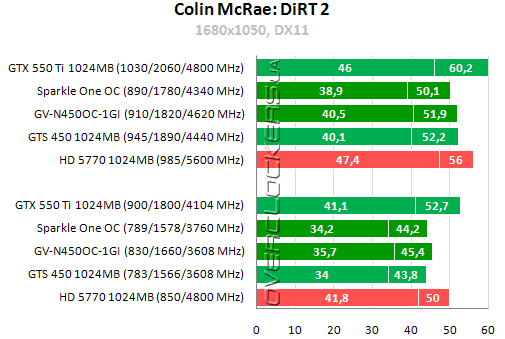

Результаты тестирования Gigabyte GV-N450OC-1GI и Sparkle GeForce GTS450 OC One 1G

Совсем крошечная разница у Sparkle со стандартным GeForce GTS 450, а вот Gigabyte выигрывает 4–5% в производительности. Ни одна из карт при разгоне не смогла достичь уровня GeForce GTX 550 Ti, работающего на номинальных частотах. Но обойти Radeon HD 5770 им удалось.


Battlefield: Bad Company 2

Battlefield: Bad Company 2

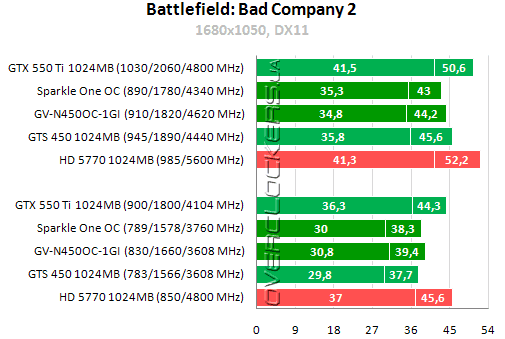

Результаты тестирования Gigabyte GV-N450OC-1GI и Sparkle GeForce GTS450 OC One 1G

Привычное уже преимущество Gigabyte над Sparkle. Нагнать старший GeForce им вновь не по силам. Да и соперничать с Radeon HD 5770 нашим видеокартам тоже не удается.


Metro 2033

Metro 2033

Результаты тестирования Gigabyte GV-N450OC-1GI и Sparkle GeForce GTS450 OC One 1G

У Gigabyte превосходство над референсом равно 5%, Sparkle производительнее на 3%. Разгон у карт далеко не выдающийся, поэтому компенсировать отставание от GeForce GTX 560 Ti в 13–15% не удается.


3DMark 11

3DMark 11

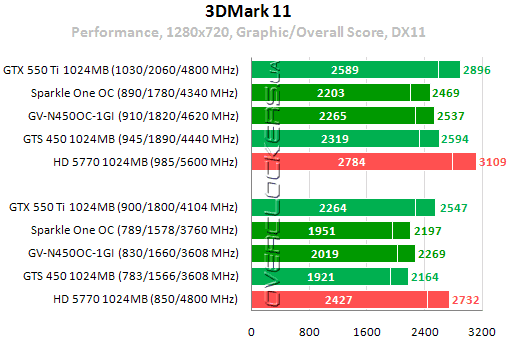

Результаты тестирования Gigabyte GV-N450OC-1GI и Sparkle GeForce GTS450 OC One 1G

Соотношение производительности между GeForce GTS 450 привычное — 5% выигрывает Gigabyte, а Sparkle лишь 1,5%. Отставание от старшего GeForce удается компенсировать GV-N450OC-1GI на частотах 910/1820/4620 МГц.


Выводы

Подведение итогов начнем со Sparkle GeForce GTS450 OC One 1G. Видеокарта довольно интересная и оригинальная. Ее уникальность исключительно в однослотовой системе охлаждения. Она шумновата, но достойно справляется с охлаждением. В случае ручной регулировки оборотов вентиляторов шум можно снизить до комфортного уровня. Сильно разогнать видеоадаптер с родной турбиной не удастся. Хотя для однослотовой системы охлаждения и разгон в 890/1780/4340 МГц можно назвать отличным, мы, честно говоря, и такого не ожидали от этого «малыша». При замене кулера вполне можно рассчитывать на более высокие результаты, ведь Sparkle выполнен по референсному дизайну и теоретически ничем не хуже других GeForce GTS 450. К плюсам можно отнести и заводской разгон, хотя он дает крошечное преимущество над референсом в 2–3%. Отличный выбор для тех, кому нужна компактная видеокарта с приемлемой для невысоких разрешений производительностью.

Gigabyte GV-N450OC-1GI тоже может похвастать нестандартной системой охлаждения, не компактной, но мощной и тихой. В игровом режиме шума от вентиляторов просто не слышно на фоне остальных компонентов системного блока. Заводской разгон дает прирост производительности в 5%, что больше чем у Sparkle. Разгонный потенциал памяти великолепный, а вот выжать все соки из GF106 не удастся из-за ограничений на софтвольтмод. Учитывая какой частоты нам удалось достичь на номинальном напряжении 1,05 В, можно только предположить с какой легкостью Gigabyte взял бы отметку в 1 ГГц. Причем можно было бы быть уверенным в том, что с охлаждением карты в таком режиме кулер тоже справится. Если же вы не гонитесь за каждым мегагерцем, то холодный и тихий Gigabyte станет отличным выбором.
