Нестандартные GeForce GTS 450 от Gigabyte и Sparkle

После выпуска нового GeForce GTX 550 Ti его предшественник GeForce GTS 450 с рынка не исчез. Каждый из них занял свою нишу, старая модель лишь переместилась в разряд более дешевых стодолларовых решений. Ранее мы уже рассматривали несколько оригинальных видеокарт этой серии от ASUS и Inno3D. В данной статье мы познакомимся с картами в исполнении Gigabyte и Sparkle.


Gigabyte GV-N450OC-1GI

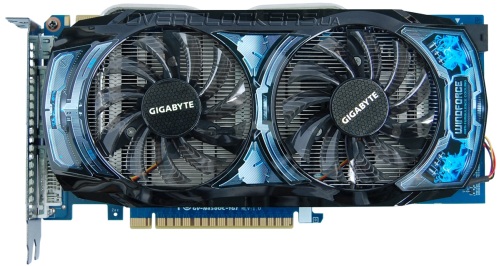

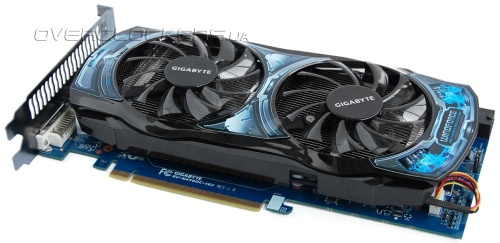

Начнем мы с видеоадаптера Gigabyte, оснащенного двухвентиляторным кулером WindForce 2x. Приставка OC говорит о повышенных частотах, но в активе компании имеется и более производительная версия под названием GV-N450OC2-1GI, частоты которой еще выше.

В руки нам попал тестовый образец без упаковки и дополнительной комплектации.

Gigabyte GV-N450OC-1GI

Gigabyte GV-N450OC-1GI

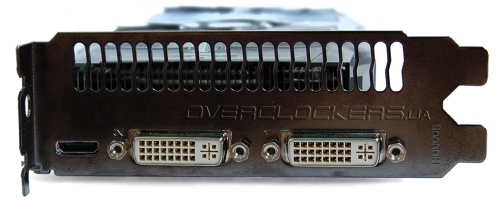

Внешние коммуникации представлены двумя DVI и одним mini-HDMI. Розничные карты комплектуются переходником с DVI на D-Sub и с mini-HDMI на HDMI.

Gigabyte GV-N450OC-1GI

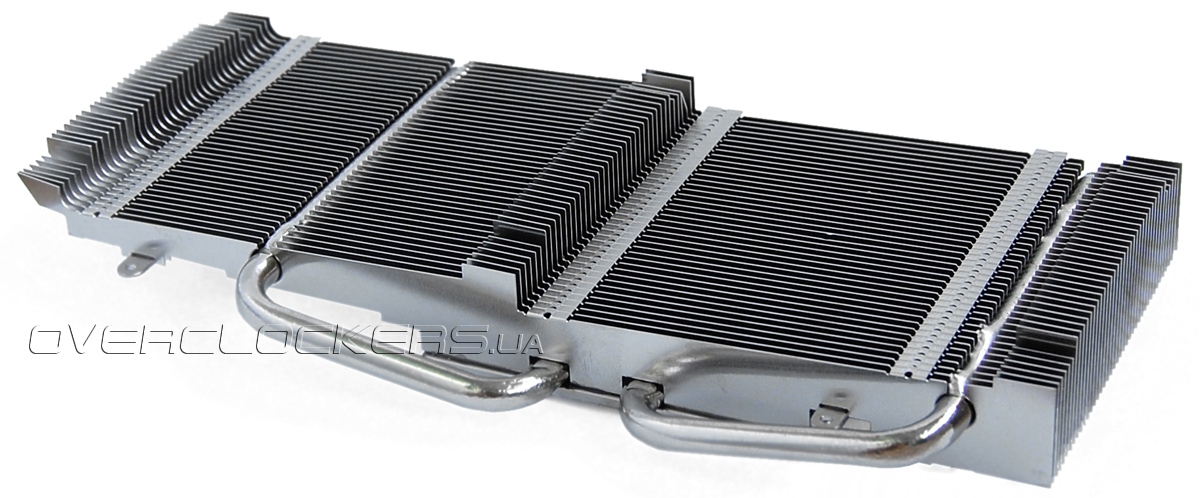

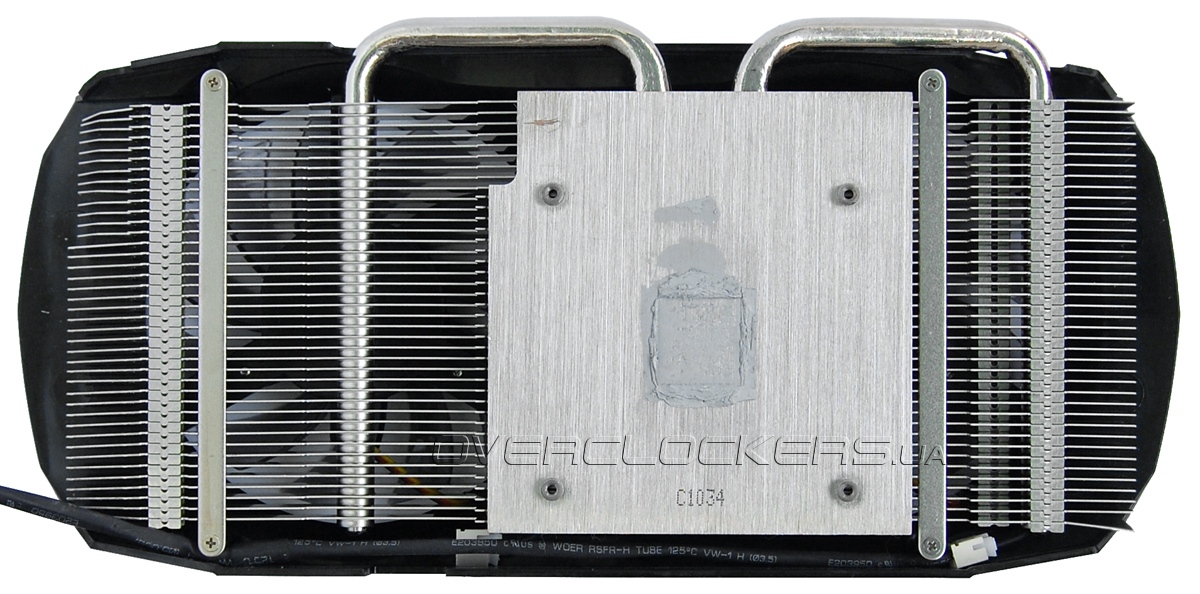

Система охлаждения включает две тепловые трубки, выходящие из массивного основания и пронизывающие массив тонких алюминиевых пластин.

Gigabyte GV-N450OC-1GI

Пластины контактируют с основанием напрямую посредством пайки. Их форма весьма специфичная.

Gigabyte GV-N450OC-1GI

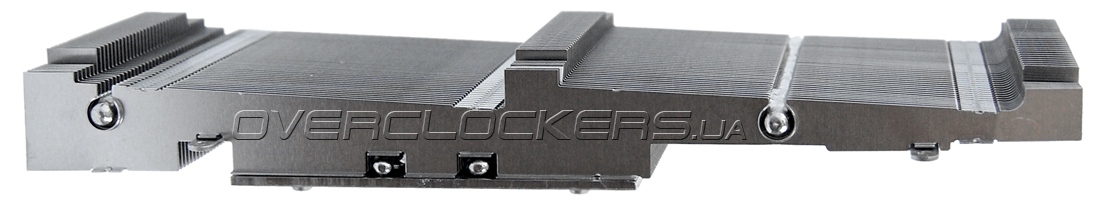

Радиатор имеет два углубления, в которых размещаются вентиляторы. Эти площадки наклонены под углом к плоскости платы. Такое расположение вентиляторов призвано увеличить площадь обдува.

Gigabyte GV-N450OC-1GI

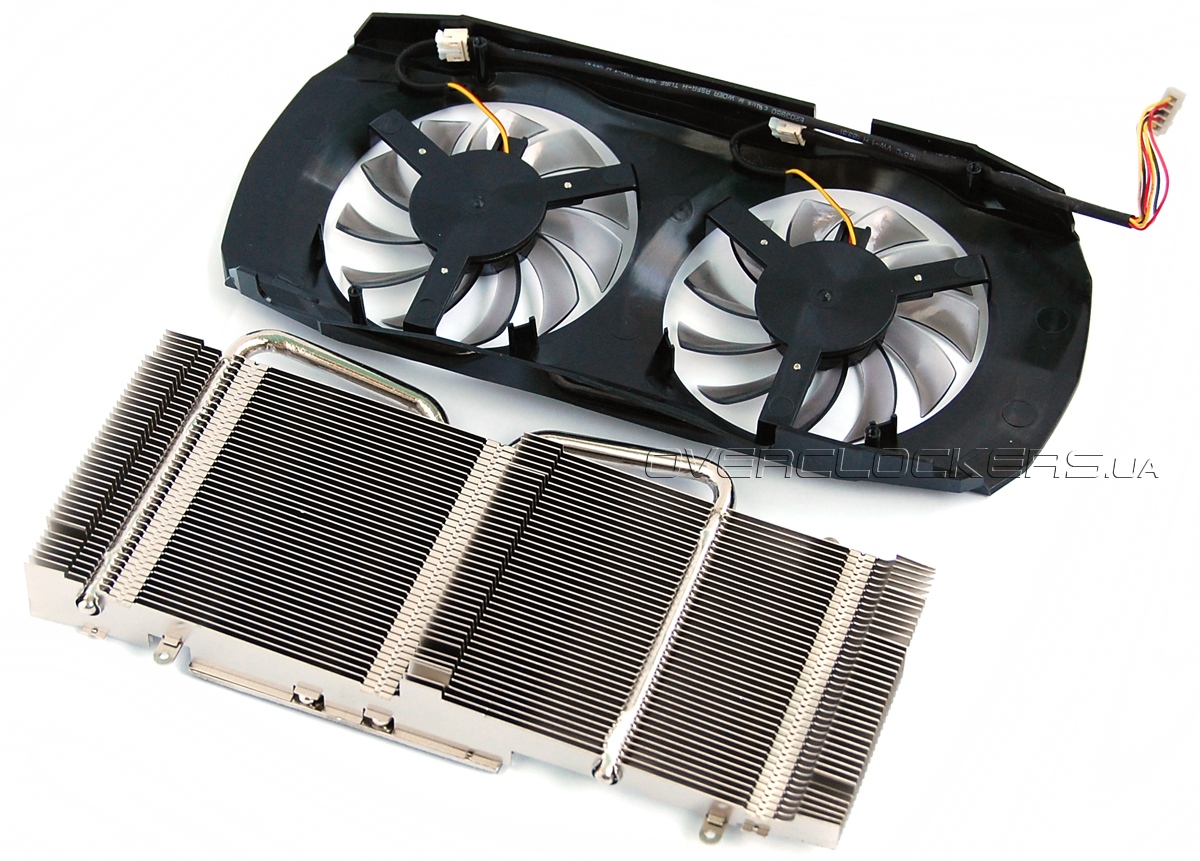

Вентиляторы же крепятся к верхнему пластиковому кожуху.

Gigabyte GV-N450OC-1GI

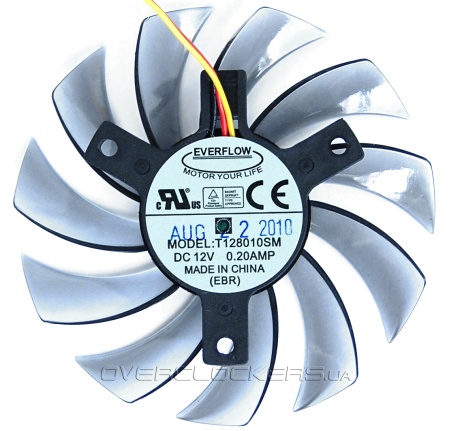

За обдув отвечает пара 80-мм вентиляторов Everflow T128010SM.

Gigabyte GV-N450OC-1GI

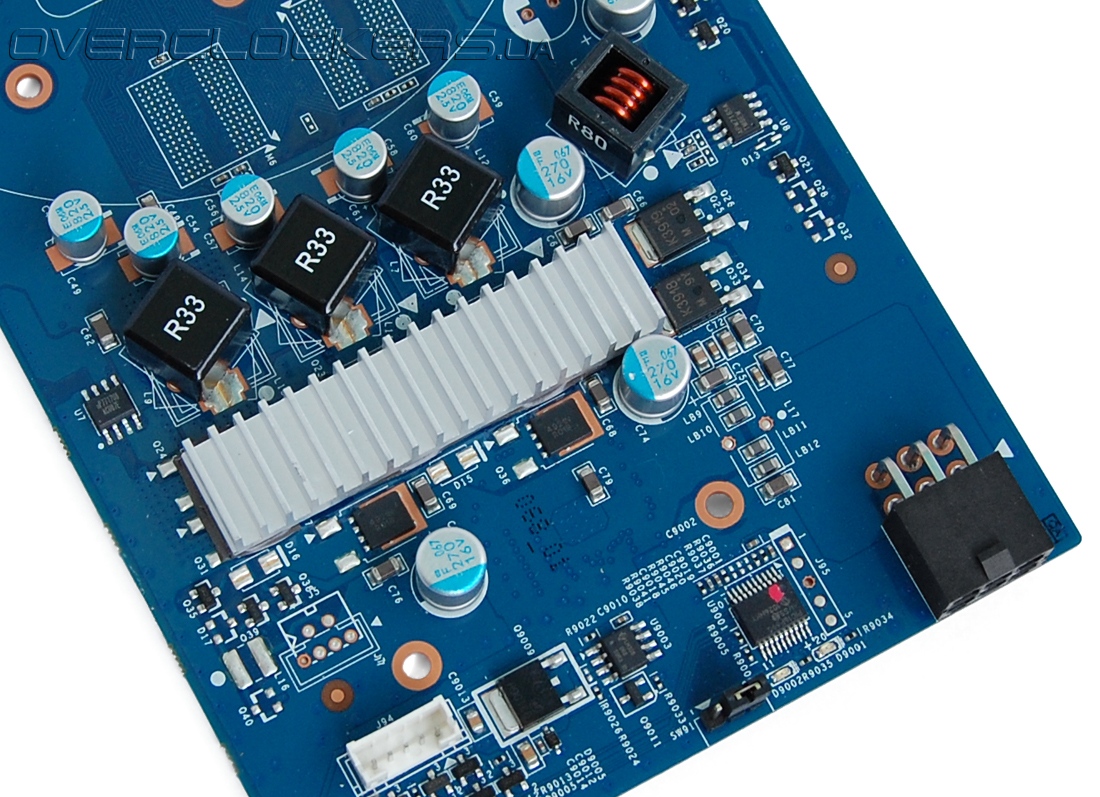

Небольшой радиатор установлен на силовые элементы системы питания.

Gigabyte GV-N450OC-1GI

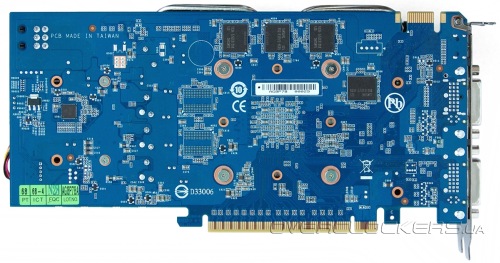

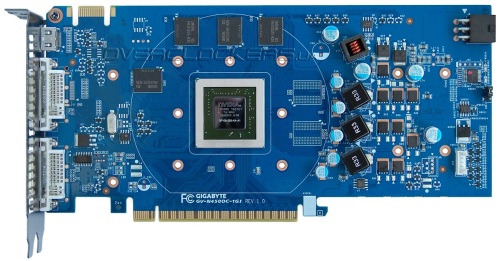

Плата GV-N450OC-1GI немного длиннее стандартной версии, но дизайн почти не отличается от референсного. Три фазы предусмотрены для питания ядра, одна — для памяти.

Gigabyte GV-N450OC-1GI

Gigabyte GV-N450OC-1GI

Преобразователь напряжения GPU управляется типовым ШИМ-контроллером NCP5395 от ON Semiconductor, как и у других GeForce GTS 450.

ON Semiconductor NCP5395T

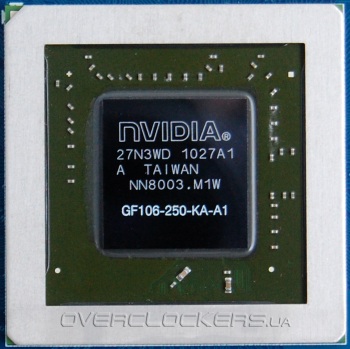

Графический процессор GF106-250-KA-A1 лишен теплораспределительной крышки.

GF106-250-KA-A1

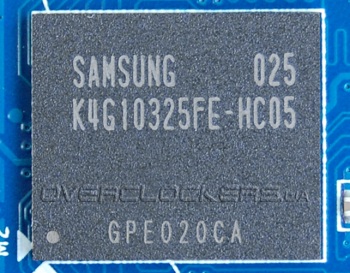

Распаяны микросхемы памяти Samsung K4G10325FE-HC05 общим объемом в 1 ГБ.

Samsung K4G10325FE-HC05

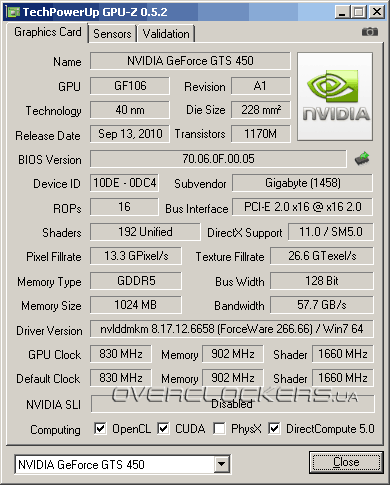

Рабочие частоты ядра немного завышены — 830/1660 МГц вместо стандартных 783/1566 МГц. А вот память не разогнана и функционирует на 3608 МГц. В простое частоты снижаются до 51/101/270 МГц. На GPU подается напряжение 1,05 В.

Gigabyte GV-N450OC-1GI

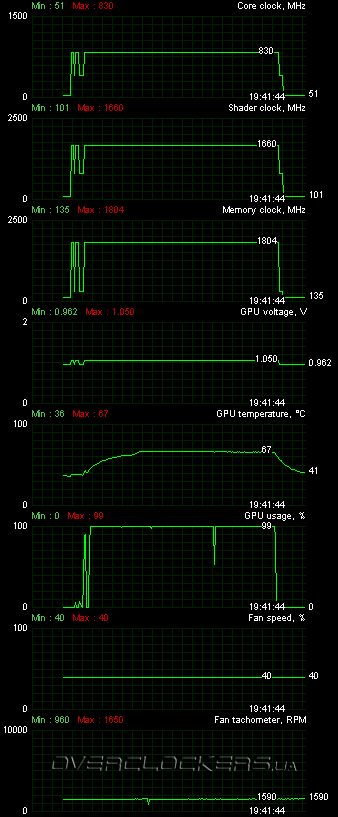

В игровом режиме видеокарта практически бесшумная. Услышать тихий шелест от вентиляторов можно, только если наклониться ухом к карте. При нашем стандартном 12-минутном тесте в Crysis: Warhead на максимальных настройках качества в разрешении 1920x1200 вентиляторы раскручивались примерно до 1600 об/мин, поддерживая температуру ядра в пределах 67 °С (при 24,5 °С в помещении).

Gigabyte GV-N450OC-1GI

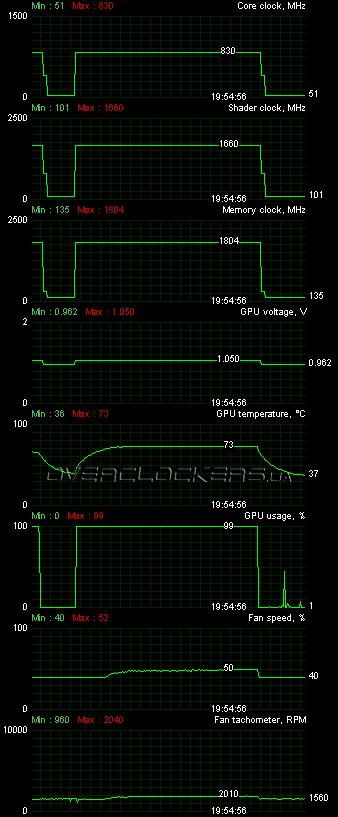

Со стресс-тестом Furmark система охлаждения тоже справилась отлично. Температура не поднялась выше 73 °С при 2000-2040 об/мин.

Gigabyte GV-N450OC-1GI

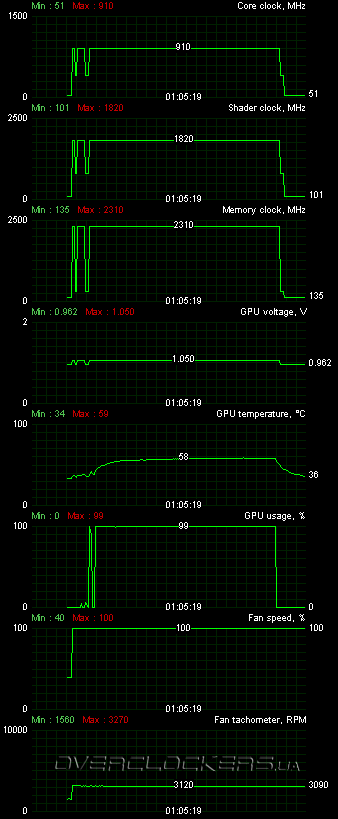

С такой отличной системой охлаждения можно было бы надеяться на очень хороший разгон. Но в этом плане Gigabyte GV-N450OC-1GI немного огорчил. Дело в том, что поднять напряжение на GPU выше стандартных 1,05 В в MSI Afterburner оказалось невозможно, его можно только понижать. Производитель зачем-то ограничил возможности софтвольтмода, хотя судя по всему потенциал у карты отличный. Судите сами: даже без повышения напряжения ядро работало стабильно на 910/1820 МГц, а память покорила 4620 МГц (и это лучший результат разгона памяти среди всех GeForce GTS 450 побывавших у нас).

Gigabyte GV-N450OC-1GI

Для тестов обороты вентиляторов поднимались до максимума. Хотя снизив их потом до 2500 об/мин мы не увидели никаких проблем со стабильной работой при повышенных частотах.

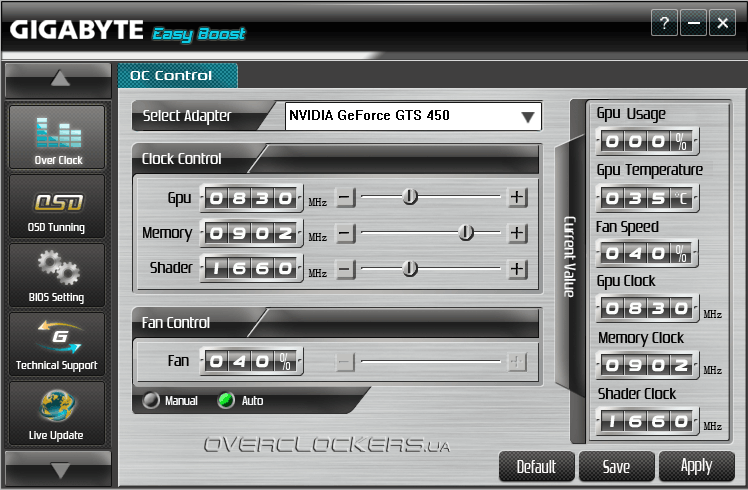

У некоторых видеокарт Gigabyte все функции разгона доступны только через фирменные утилиты, взаимодействующие с распаянными на картах контроллерами, отвечающими за мониторинг. На этой плате установлен микроконтроллер PIC16F690, но с утилитой Gigabyte OC Guru он не работает. С GV-N450OC-1GI совместима программа Gigabyte Easy Boost, но софтвольтмод она тоже не поддерживает, да и для обычного разгона у нее низкие предельные значения.

Gigabyte GV-N450OC-1GI

Поэтому лучше пользоваться привычным MSI Afterburner.
Тишина - вечный спутник овера
