Нестандартные GeForce GTS 450 от Gigabyte и Sparkle

Sparkle GeForce GTS450 OC One 1G

Данный видеоадаптер попал к нам уже в полной комплектации. Он упакован в компактную коробку, которая вполне соответствует малым габаритам данной модели.

Sparkle GeForce GTS450 OC One 1G

На лицевой стороне изображена однослотовая видеокарта. GeForce GTS 450 хоть и не отличается горячим нравом, но даже референсная версия оснащается двухслотовым кулером. А тут малые габариты сочетаются еще и с заводским разгоном, о чем говорит эмблема OC в нижнем правом углу коробки.

Комплект поставки включает:
  • переходник DVI/D-Sub;
  • переходник питания c двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • инструкции.
Настало время взглянуть наконец-то на кроху Sparkle.

Sparkle GeForce GTS450 OC One 1G

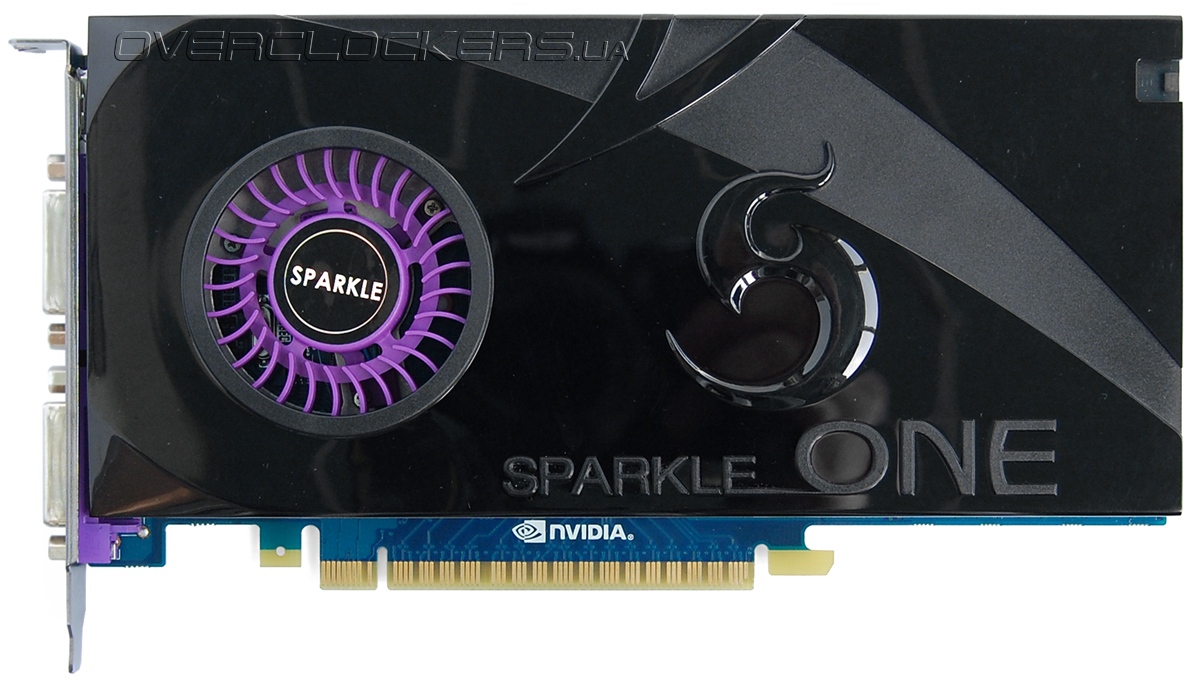

Видеокарта стандартной длины. Оснащена кулером турбинного типа, но вентилятор размещен возле интерфейсных разъемов, так что весь горячий воздух будет выдуваться внутрь системного блока. Впрочем, такая компоновка единственно верная в условиях, когда на задней панели нет вентиляционных отверстий и нет даже под них места.

Sparkle GeForce GTS450 OC One 1G

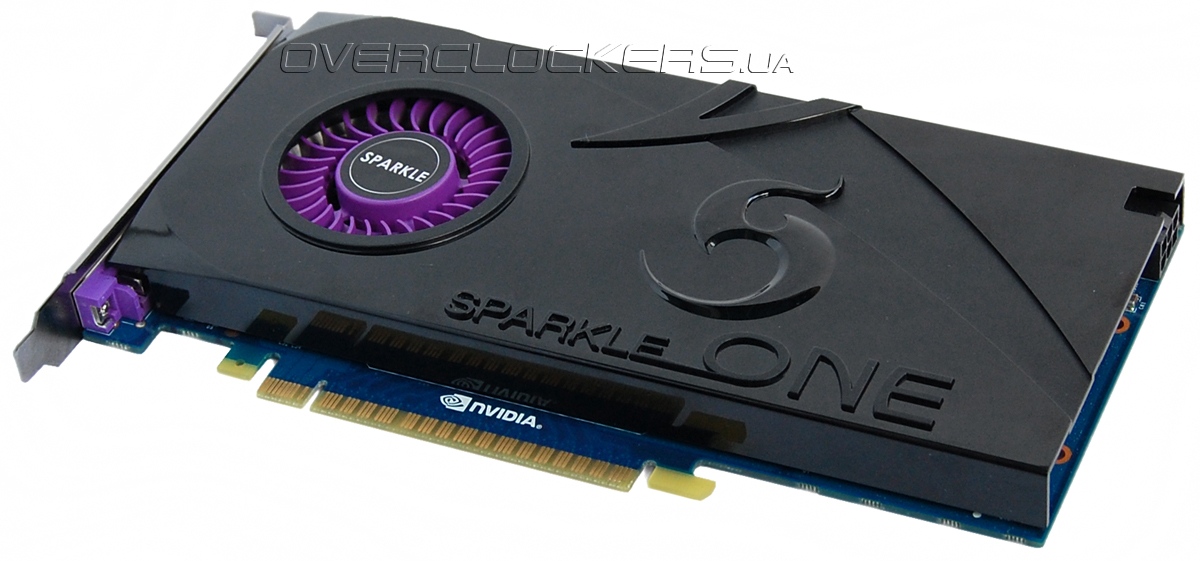

На пластиковом кожухе, накрывающем видеокарту, выгравирован логотип Sparkle One и стилизованная эмблема в виде буквы S.

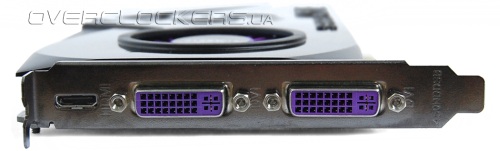

Разъемы на задней панели стандартны — это пара DVI и один mini-HDMI.

Sparkle GeForce GTS450 OC One 1G

Система охлаждения имеет довольно скромные размеры и радиатор меньше, чем пластиковый кожух.

Sparkle GeForce GTS450 OC One 1G

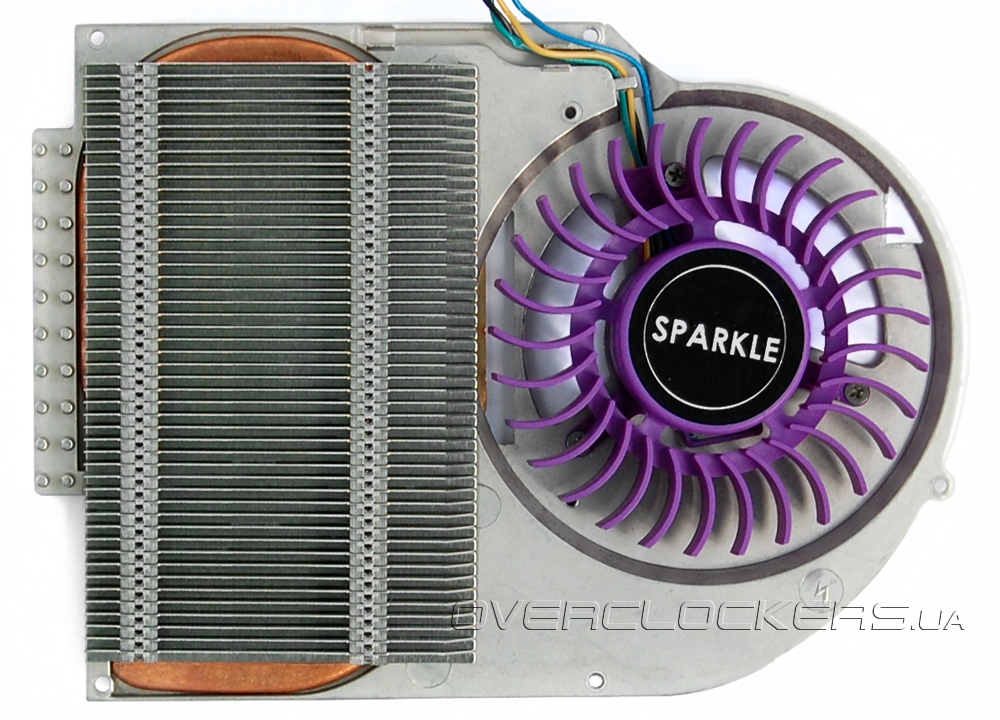

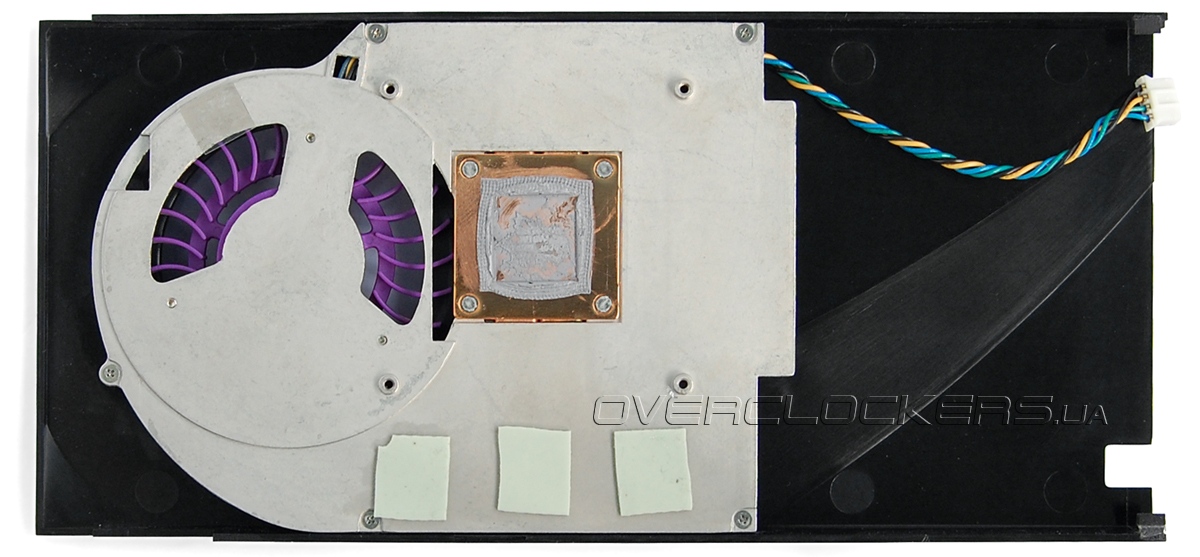

В основе всей конструкции алюминиевая пластина, на которую крепится радиальный вентилятор. Пластина контактирует с тремя микросхемами памяти, а отвод тепла от GPU реализован через медную площадку. Сквозь нее проходят две приплюснутые тепловые трубки, которые, изгибаясь, пронизывают всю пластину-основание. Сверху на них напаян ряд тонких алюминиевых пластин небольшой высоты.

Sparkle GeForce GTS450 OC One 1G

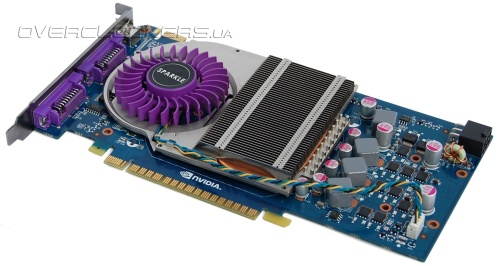

О примерных габаритах кулера можно судить по нижнему фото, на котором он установлен на видеокарту без кожуха.

Sparkle GeForce GTS450 OC One 1G

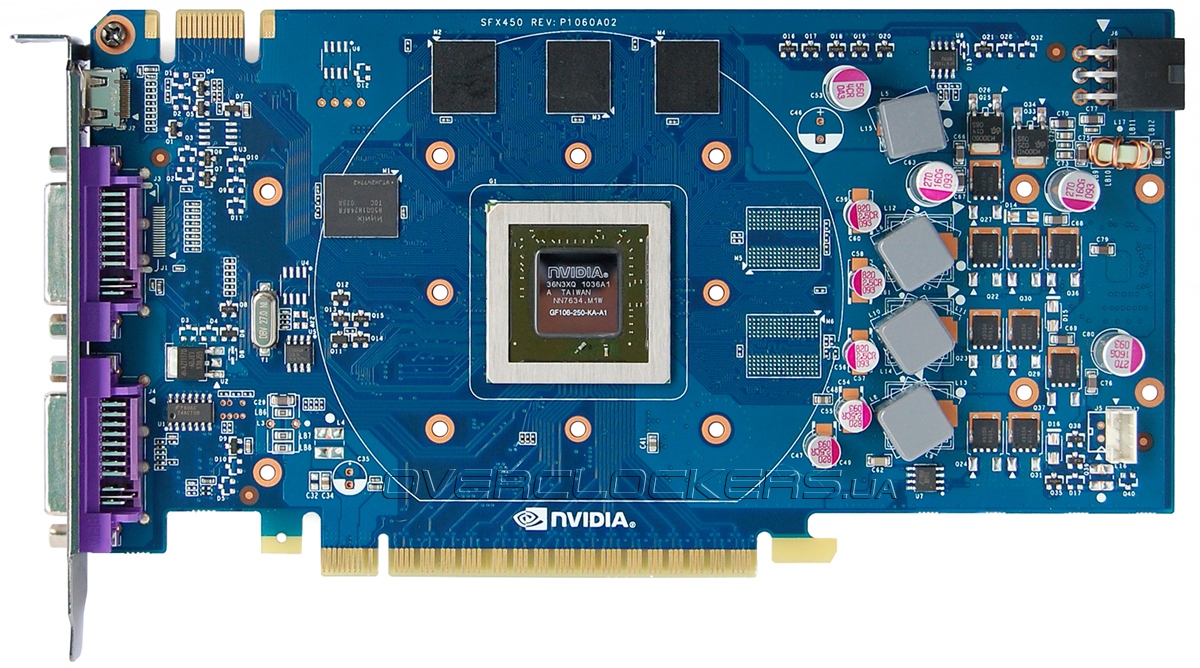

Плата выполнена по референсному дизайну.

Sparkle GeForce GTS450 OC One 1G

Sparkle GeForce GTS450 OC One 1G

Реализация системы питания стандартная — три фазы под управления контроллера NCP5395 питают GPU, одна фаза идет на память.

ON Semiconductor NCP5395T

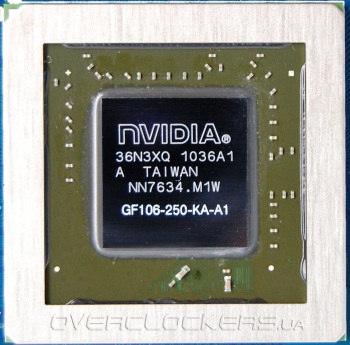

Графический чип GF106 окружен защитной рамкой.

GF106-250-KA-A1

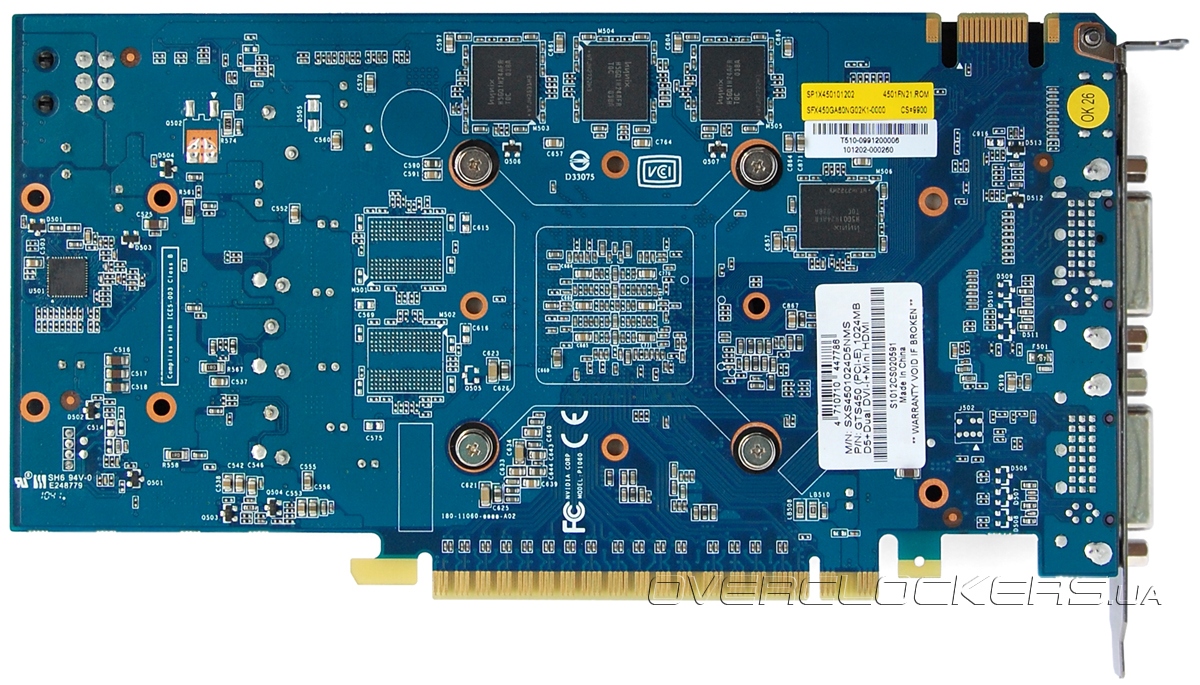

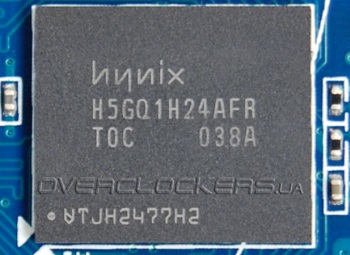

Объем памяти стандартный — один гигабайт, набран восемью микросхемами Hynix Р5GQ1H24AFR T0C. Половина чипов распаяна на лицевой стороне, остальные вынесены на обратную сторону платы.

Hynix Р5GQ1H24AFR T0C

Заводской разгон GPU у Sparkle GeForce GTS450 OC One очень скромный — с 783/1566 МГц частоты подняты до 789/1579 МГц. Память разогнана до 3760 МГц. Напряжение питания GPU довольно высокое — 1,075 В.

Sparkle GeForce GTS450 OC One 1G

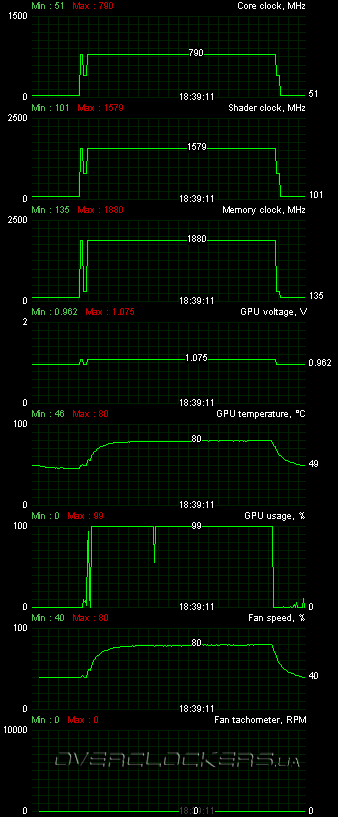

При игровой нагрузке ядро прогревалось до 80 °С. Шум от турбины высоковат, что вполне ожидаемо при таком маленьком радиаторе.

Sparkle GeForce GTS450 OC One 1G

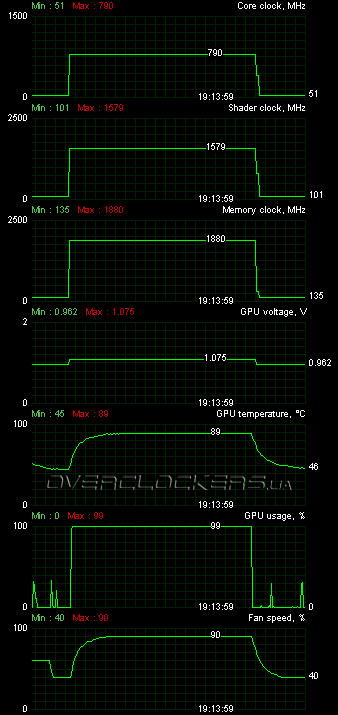

В Furmark температура достигла 89 °С, а вентилятор раскрутился до 90% от своего максимума.

Sparkle GeForce GTS450 OC One 1G

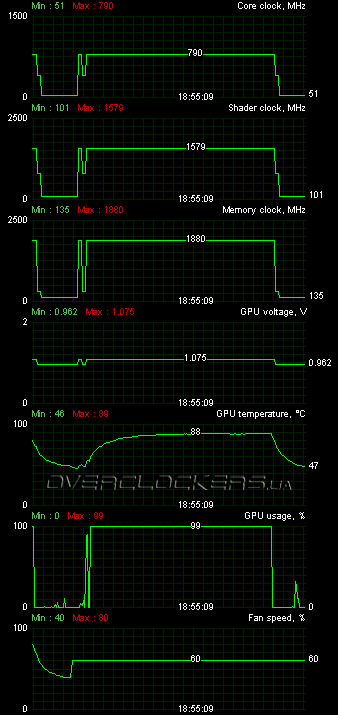

Шум можно снизить, убавив обороты вентилятора. Конечно, при этом надо контролировать температуру и проверять видеокарту на стабильность. Мы ограничились отметкой в 60% для вентилятора. Температура поднялась в игровых приложениях до 89 °С, проблем со стабильностью не наблюдалось.

Sparkle GeForce GTS450 OC One 1G

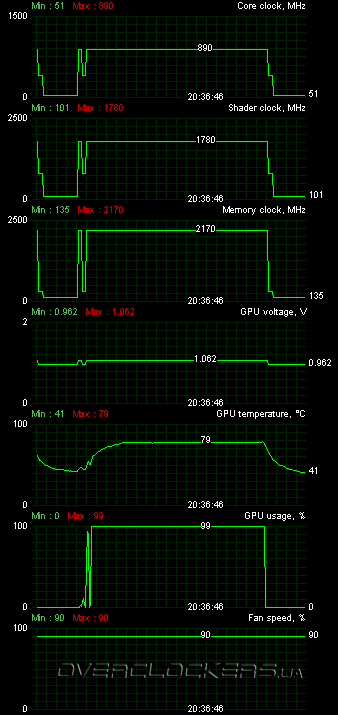

Никаких ограничений для софтвольтмода у Sparkle нет, но в данном случае разгон ограничен возможностями системы охлаждения. Нам так и не удалось добиться стабильности на частоте свыше 900 МГц. Мы ограничились разгоном ядра в 890/1780 МГц при пониженном до 1,062 В напряжении. Память стабильно работала на частоте в 4340 МГц.

Sparkle GeForce GTS450 OC One 1G

Обороты вентилятора повышались до предела.
